назначение, виды и правила выбора
Иногда случается, что тяга в вентиляционной системе недостаточная. Из-за этого помещение плохо вентилируется. Причина может быть любой, но порой она связана с отсутствием одного важного и простого элемента вентиляционной системы. Вытяжной зонт для вентиляции устанавливается снаружи на вытяжную трубу. Давайте разберемся в назначении этого приспособления, его разновидностях и особенностях монтажа.
Содержание
- Основное назначение вытяжного зонта на крышу
- Виды зонтов по назначению
- Виды зонтов по материалу изготовления
- Отличие защитного зонта от дымника
- Правила выбора защитного зонта
- Монтаж защитного зонта на трубу
- Как сделать вытяжной зонт своими руками?
Основное назначение вытяжного зонта на крышу
Зонт для вентиляционной системы может иметь разную конфигурацию. Чаще встречаются элементы круглой и прямоугольной формы. Есть приспособления для установки снаружи и внутри помещения.
Колпаки на трубах выполняют следующие функции:
- Защищают вентканал от попадания осадков. Если вода попадет в дымоход, то тяга ухудшится, что скажется на работе отопительного оборудования.
- Благодаря специальным канавкам из трубы отводится конденсат. Это важно для защиты от сырости и влаги в доме, которая приводит к появлению плесени.
- Защитные устройства препятствуют проникновению в дымоход и систему вентиляции листьев, насекомых, птиц и другого мусора.
- Конструкции с декором в виде ковки украшают крышу и ее элементы.
Важно! Колпаки особой конструкции создают в верхней части дымохода разреженную среду, что способствует улучшению тяги.
Виды зонтов по назначению
Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.
Все защитные конструкции, устанавливаемые на дымовые и вентиляционные каналы, делятся на дымники, зонты, дефлекторы, флюгарки и сопла.
В зависимости от назначения выделяют следующие виды устройств, устанавливаемых на дымоходы и вентканалы:
- Зонтики круглой конфигурации крепятся на оголовок трубы. Они надежно защищают от попадания осадков в дымоход и дополнительно укомплектовываются сеткой, чтобы защитить систему вентиляции от попадания различного мусора. Их обычно делают из меди или стали.
- Квадратные и прямоугольные зонты устанавливаются на утепленную вентиляционную шахту. Они закрепляются на ниппельном соединении. Выходное отверстие вентканала также защищается сеткой.
- Канализационные трубы закрываются специальными конструкциями, которые кроме защиты предназначены для регулировки давления в трубопроводе. Они делаются из ПВХ и выдерживают температуры до +60°С. Канализационные зонты крепятся на раструбное соединение и герметизируются резиновыми уплотнительными кольцами.
- Вентиляционные колпаки устанавливаются внутри помещения над оборудованием для приготовления пищи. Они нужны для очищения воздуха на кухне. Для эффективной работы конструкция дополняется фильтрующим приспособлением, вентилятором и жироуловителем.
- Дефлектор-колпак устанавливается на верхушке дымохода. Он нужен для усиления тяги в системе вентиляции. Элемент отличается своими аэродинамическими свойствами и работает по принципу Бернулли.
Вентиляционные зонты в свою очередь подразделяются на центральные и пристенные. Первая разновидность устанавливается в помещении заведения общественного питания над целой группой оборудования для приготовления пищи. Пристенные зонты закрепляются на стене над источниками влаги и пара. Очень большие пристенные модели дополнительно фиксируются на потолке.
По принципу работы все вентиляционные зонты делятся на вытяжные и приточно-вытяжные. Первые выводят из помещения загрязненный и влажный воздух, а вторые кроме выведения застоявшихся воздушных масс обеспечивают подачу свежего чистого воздуха на кухню.
Виды зонтов по материалу изготовления
Зонт на вентканал может быть изготовлен из следующих материалов:
- Нержавеющая сталь не отличается внешней привлекательностью, но зато из нее получаются долговечные и прочные колпаки. Главный недостаток материала в невысокой коррозионной стойкости, поэтому конструкцию нужно дополнительно защищать от негативного воздействия внешних факторов окрашиванием. Стальные колпаки самые дешевые.
- Кованое железо. Зонты из кованого железа самые красивые. Их изготавливают вручную. Элемент имеет резные узоры, орнаменты и другие детали ковки, которые придают ему оригинальность и внешнюю привлекательность. Кованые колпаки ценятся за красоту и долговечность, но их могут себе позволить не все, ведь цена ручной работы довольно высокая.
- Оцинкованная кровельная сталь является бюджетным материалом, поэтому элементы стоят недорого. Они не могут похвастаться внешней привлекательностью, зато обладают высокой коррозионной стойкостью.
- Стальной лист с полимерным покрытием в отличие от оцинкованной и нержавеющей стали может похвастаться внешней привлекательностью и надежной защитой от коррозии и внешних негативных погодных воздействий. Полимерный слой может иметь разную расцветку. Он не выцветает со временем и продлевает срок службы конструкции. Цена колпаков из этого материала находится в среднем диапазоне. Главное преимущество в том, что можно выбрать устройство под цвет крыши.
- Медный сплав. Колпаки из этого материала считаются самыми долговечными. Они надежно защищены от коррозии, поэтому не нуждаются в окрашивании или другом финишном покрытии. Единственный их недостаток в дороговизне материала.
- ПВХ. Обычно используется пожаробезопасный пластик, который выдерживает повышенные температуры. Плюсы материала заключаются в его приемлемой цене и устойчивости к коррозии. Недостаток материала связан с низкой устойчивостью к механическим повреждениям. Со временем пластиковые элементы выцветают или желтеют.
- Цинково-титановый сплав используется нечасто, но тоже может похвастаться устойчивостью к коррозии и долговечностью. Колпаки выдерживают повышенные температуры и их резкие перепады.
Отличие защитного зонта от дымника
Такие же защитные функции, как у зонтов, есть у дымников, оголовков, флюгарок и дефлекторов. Конструктивных отличий у дымников и зонтов нет.
Обе разновидности одинаково хорошо защищают вентканалы от осадков, мусора и выполняют декоративные функции. Разница заключается только в том, что зонты монтируются на каналы квадратного или круглого сечения, а дымники – на трубопроводы прямоугольной конфигурации в сечении.
Правила выбора защитного зонта
Чтобы выбрать подходящее устройство, нужно учитывать его назначение и возлагаемые на него функции.
При выборе вентиляционного зонтика учитывайте следующие характеристики:

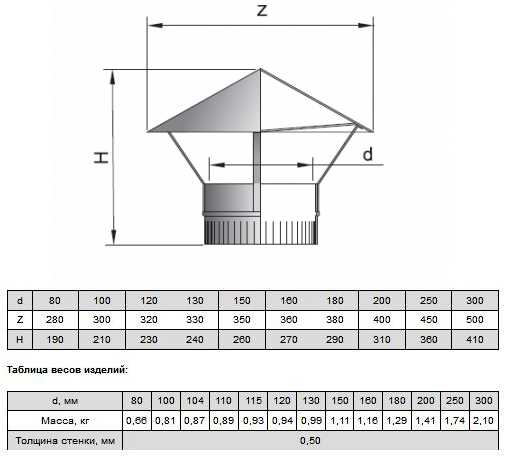

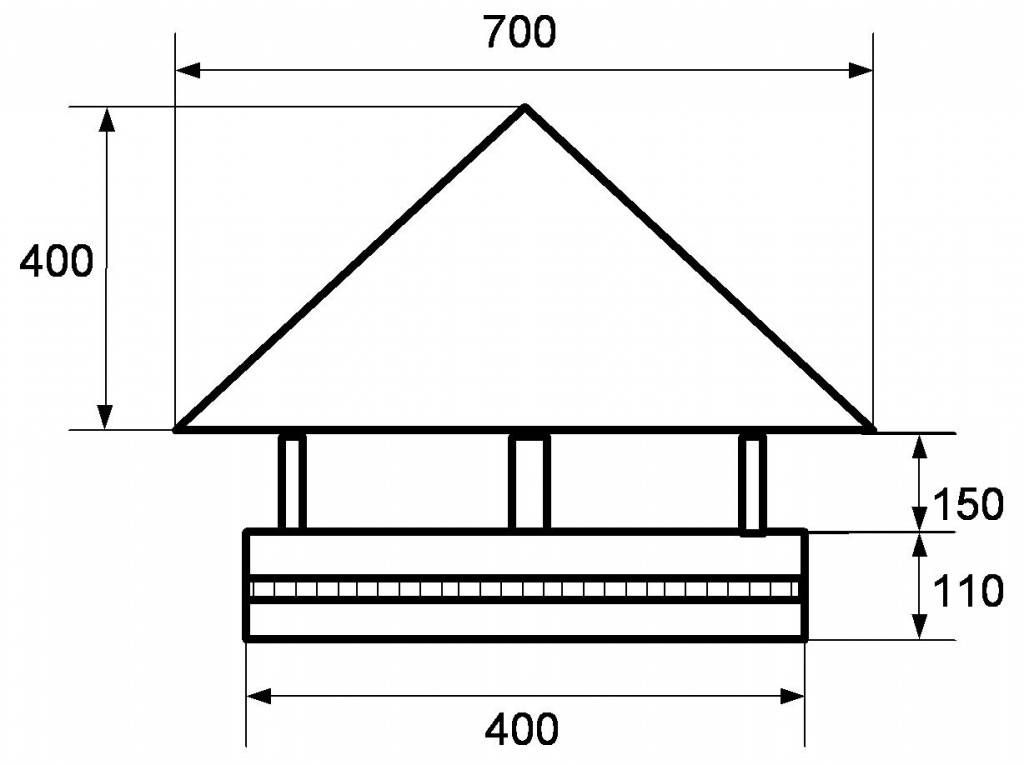

- Габаритные размеры. При подборе по этому параметру помните, что ширина должна быть на 100 мм больше поверхности для установки конструкции.
- Учитывайте температуру воздуха и газов, выводимых через дымоход. Для этого нужно знать температуру в помещении, из которого идет вентканал. При выборе воспользуйтесь помощью специалиста.
- Расход воздуха рассчитывается отдельно. Для этого нужно знать количество установленного оборудования (духовых шкафов и плит), мощность приборов и объем помещения.
- Сопротивление и скорость воздушных потоков. Нормальный воздухообмен колпака должен быть в пределах 0,8-1,5 м/с. При меньшем воздухообмене существенно снижается эффективность вентиляционной системы.
При выборе обязательно учитывайте конфигурацию дымохода и разновидность котельного оборудования. По форме зонт должен повторять сечение трубы. На круглые трубы устанавливают колпаки с круглым основанием.
Если в качестве нагревательного оборудования используется газовый котел, то выводимые продукты горения насыщены водяным паром. При их соприкосновении с зонтом образуется конденсат, который в зимнее время формирует наледь.
На заметку! На дымоход, идущий от твердотопливного котла, можно устанавливать зонт любого типа, потому что дым содержит мало влаги и имеет температуру максимум 250°С.
Монтаж защитного зонта на трубу
Для начала на верхней части дымоходной трубы нужно закрепить стойки для установки защитной конструкции. Их можно фиксировать разными способами, например, можно использовать самодельные проволочные каркасы или применить хомуты. Последний вариант подходит для установки на асбестовые и металлические трубы. В случае с проволокой ее концы пропускают через отверстия под крепежи в кронштейнах и перекручиваются.
На кирпичной трубе зонт можно закрепить оцинкованными гвоздями, которые забивают в кладку. Однако более правильно зафиксировать конструкцию при помощи саморезов, которые вкручиваются в отверстия, предварительно просверленные в кирпичной кладке.
Совет! Не рекомендуется устанавливать защитный элемент на заклепки, потому что зонт будет сложно демонтировать с целью прочищения дымохода.
Как сделать вытяжной зонт своими руками?
Для самостоятельного изготовления защитного устройства вам понадобится:
- картон;
- кусок оцинкованной стали;
- линейка;
- карандаш;
- циркуль;
- ножницы для резки металла;
- заклепки (вместо них можно использовать болты с гайками).

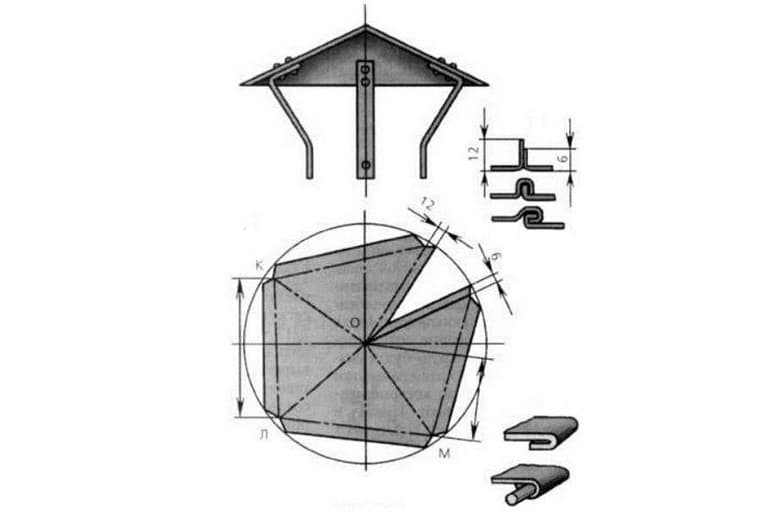

Размеры конструкции выбирайте по габаритам трубы. Работу ведем в таком порядке:
- Сначала сделайте макет будущей конструкции из картона. Он должен точно соответствовать габаритам оригинала. В итоге у вас получится шаблон защитного устройства, который нужно приложить к оцинкованному листу и перенести на него. После этого ножницами вырезают заготовку из стали.
- Края заготовки соединяются при помощи заклепок. В итоге вы получите конус или пирамиду.
- Для изготовления кронштейнов вырезают 3-4 полоски шириной 4 см и длиной 20 см. Для жесткости по краям кронштейнов делают бортики на ширину 1 см.
- Для фиксации кронштейнов к зонту используют заклепки.
Дымник надежно закрепите на дымоход, и он прослужит вам много лет. Если вы хотите, чтобы защитное устройство выполняло дополнительные функции, то лучше приобрести зонт в магазине.
