Как сделать индукционный котел своими руками: Самодельный индукционный котел – 2 варианта конструкции

Содержание

Индукционное отопление своими руками: 12 фото

Сделал самодельный индукционный котёл для отопления: фото, видео и описание самоделки.

Если сравнивать нагрев с помощью тэна и индукционный нагрев, то последний имеет существенное преимущество. Основным критерием тут является КПД преобразования электрической энергии в тепловую.

В этой статье мы подробно рассмотрим как сделать простой индукционный обогреватель своими руками, мощность обогревателя около 1 кВт, таким обогревателем можно отопить помещение площадью до 30 кв.м.

  • Индукционная бытовая плитка, мощностью около 1 кВт.
  • Радиатор отопления. Я взял биметаллический. Количество секций зависит от площади, которую вам нужно обогреть.
  • Металлический гофрированный шланг — продаётся в магазинах сантехники, понадобится 1,5 метра с запасом.
  • Фитинг и муфты для подключения трубы к радиатору.
  • Кусок медной трубки для замыкания контура.

Индукционная плита имеет регулировку мощности, с помощью который можно регулировать температуру нагрева радиатора.

Гофрированная труба.

Сгибаем трубу как улитку, гнется она легко руками. Площадь круга улитки должна быть больше круговой нагревательной поверхности на плитке.

Важно, не забыть сделать замыкательную перемычку этого контура, иначе ничего работать не будет. Я сделал её из медной трубки, припаяв к началу и концу спирали. Теперь контур замкнут и вся мощность индукции будет устремлена в нагрев.

Индукционный котел готов, по сути он состоит из индукционной плитки и сделанной спирали, через которую будет пропускаться вода.

Контур нужно подключить к батарее отопления.

Заливаем воду в радиатор. При нагреве она будет сама циркулировать в системе, дополнительного насоса в данном случае не требуется.
Включаем и проверяем. Устанавливаем для начала минимальную мощность на плите, а потом, если нужно, на максимальную.

На дорогих моделях уже сразу можно установить температуру нагрева и плитка сама будет ее поддерживать.

Посчитал примерный КПД индукционного обогревателя по сравнению с обогревателем на тэнах. И оказалось, что КПД индукционного обогревателя в 3,5 раза выше, чем обогревателя с тэном.

Рекомендуем посмотреть видео автора, где показан процесс изготовления индукционного обогревателя и его тестирование.

Видео: индукционный обогреватель своими руками.

Автор самоделки: Alexander Domnin.

устройство, схема и чертежи, своими руками, важные рекомендации

Индукционные котлы – это довольно новое, но быстро набравшее популярность оборудование для отопления. Они широко распространились благодаря тому, что при использовании, в отличие от обычных электрических котлов с ТЭНами, не выделяют никаких вредных веществ как для человека, так и для окружающей среды. Тогда как поставить индукционный котёл для обогрева дома очень выгодно с экономической точки зрения, а также он куда быстрее справляет в прогреве помещения.

Содержание статьи

  • Сборка простого индукционного котла своими руками
    • Устройство
    • Схема и чертежи
    • Как сделать своими руками
  • Важные рекомендации по сборке

Сборка простого индукционного котла своими руками

Для большей экономии можно собрать индукционный котёл своими руками. Однако стоит учитывать, что это дело непростое, и без минимальных навыков здесь не обойтись. Потребуются знания как в сборке и монтаже, так и в электронике. В идеальном варианте необходимо провести точные расчёты, чтобы по итогу вышел прибор, который полностью удовлетворит ваши потребности и не выйдет из строя при первом же включении.

ВАЖНО. Использование индукционного котла предполагает продолжительное пребывание его в рабочем состоянии, поэтому важно, чтобы прибор был собран правильно и без халатных упущений. В противном случае велика вероятность возникновения несчастного случая.

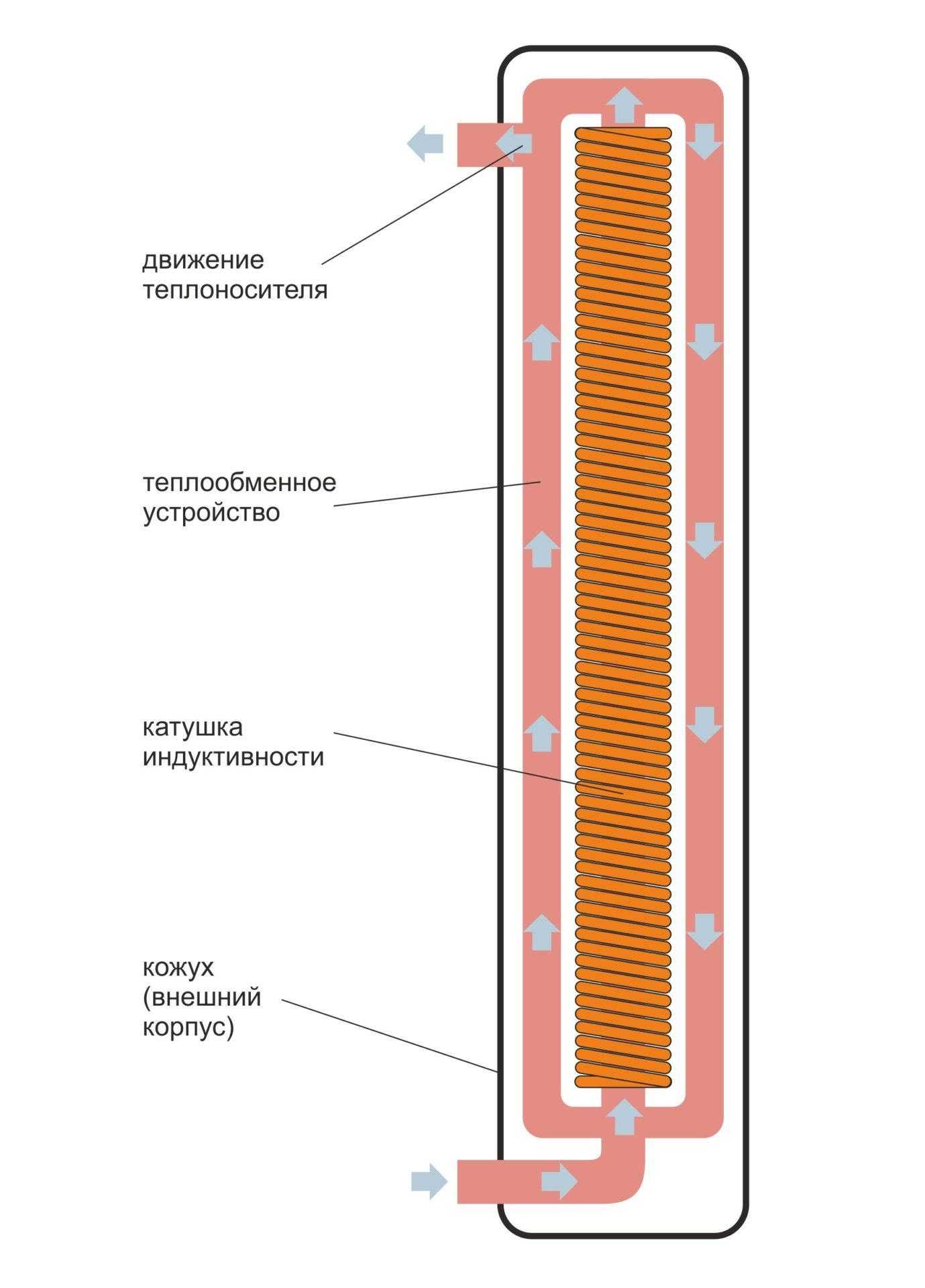

Устройство

Прежде чем приступать к закупке материалов, необходимо ознакомиться с устройством индукционного котла, чтобы понять, под силу ли вам собрать подобный агрегат своими руками. У всех свои возможности, и важно с умом подойти к их оценке. Как видно из названия, такие котлы работают на основе возникающей электромагнитной индукции, которая, в свою очередь, способствует образованию вихревых токов. Именно под их воздействием нагреваются токопроводящие материалы. Индукция возникает благодаря переменному току. Для его прохождения необходимо выполнить обмотку в виде катушки, внутрь которой помещается нагревательный элемент (он используется в качестве второй короткозамкнутой обмотки). В нагревателе исходя из его свойств, электромагнитная энергия преобразуется в тепловую.

Самый простой индукционный котёл включает в себя следующие элементы:

  • катушка;
  • теплообменник;
  • клеммная коробка;
  • шкаф управления;
  • входной и выходной патрубки.

В промышленности индукционный котёл обыкновенно представляется теплообменником, выступающим в роли сердечника, с обмоткой, соединённой с высокочастотным преобразователем.

Внутри теплообменника в обязательном порядке располагается теплоноситель, нагрев которого и происходит под действием вихревых токов. Подключение насоса позволяет избежать именно разница между температурами входного и выходного патрубков для теплоносителя – благодаря ей происходит естественная циркуляция теплоносителя в котле.

В роли теплоносителя можно использовать практически любую жидкость. Часто заливают антифриз и масло, однако, в целях экономии с этой целью можно применять и обычную воду. Её даже при этом необязательно подвергать какой-либо очистке, так как система постоянно вибрирует на высоких частотах, и у накипи просто нет возможностей для осаждения. Это же касается и другим примесей.

ВАЖНО. Использование индукционного котла без теплоносителя невозможно и даже аварийно, так как всё устройство при этом будет подвержено неконтролируемому нагреву, который способны пережить далеко не все его элементы.

В качестве внешней оболочки лучше всего отдать предпочтение металлу, не экономя на изоляции: как тепловой, так и электрозащитной.

По форме котла ограничений нет. По сравнению с электрическими в индукционных нет надобности устанавливать бак, поэтому они и отличаются своими скромными размерами.

Схема и чертежи

Умелые ручки давно уже увлекаются сборкой индукционных котлов на дому. Они перебрали массу вариации, многие из которых пусть и интересны, но не обладают должной пользой или безопасностью. Тем не менее удачные модели довольно быстро набрали популярность в интернете. Им отдают предпочтение не только те люди, которые увлекаются сборкой котлов ради увлечения, а также те, кому важно использовать прибор по его первостепенному назначению – для обогрева дома. Наибольшую популярность приобрели следующие варианты:

  1. С использованием питания от сварочного инвертора. Это считается простым вариантом для самостоятельной сборки индукционного котла, однако, потребуется уделить много внимания и сил высокочастотному преобразователю – именно в качестве него и используют сварочный инвертор.
  2. На основе индукционной плиты. Этот метод выгодно использовать, если у вас есть ненужная индукционная плита. Приобретать её для такой цели явно нерационально. Для этого необходимо разобрать её и достать медную проволоку – она и послужит обмоткой в индукционном котле. Панель управления перенастраивается для котла, чтобы его можно было использовать для регулировки мощности.

ВАЖНО. Плиты имеют ограничения по мощности, поэтому важно изначально выполнить расчёты, чтобы при первом запуске у вас всё тут же не сгорело.

Как сделать своими руками

Собрать простой индукционный котёл можно и без использования инвертора или плиты. Они, по сути, лишь заменяют некоторые элементы.

Чтобы всё получилось, нужно строго придерживаться алгоритма действий:

  1. Нарежьте нержавеющую проволоку с диаметром 7–8 мм на куски по 5 см.
  2. Подберите пластиковую трубу диаметром около 50 мм. Она потребуется для сборки корпуса.
  3. На дно трубы установите мелкоячеистую сетку из металла.
  4. Заполните трубку нарезанной проволокой (это выступит в роли металлического лабиринта), сверху также прикройте сеткой. При этом важно подобрать материалы так, чтобы проволока не пролезала сквозь ячейки сетки.
  5. Плотно намотайте на трубу не менее сотни витков медной проволокой. Обмотка должна быть максимально аккуратной!
  6. К нагревателю прикрепите патрубки, которые впоследствии будут соединять его с отопительной и водопроводной системами дома.

Важные рекомендации по сборке

Планируя самостоятельную сборку индукционного котла, учитывайте, что она потребует от вас наличия навыков использования сварочного аппарата и трёхфазного трансформатора.

Однако применение индукционного котла самостоятельной сборки ограничено. Он пригоден только для монтажа в закрытых обогревательных системах с принудительной циркуляцией воздуха. Разводка при этом может быть выполнена только трубами из пластика или пропилена.

Обезопасить систему можно установкой подрывного клапана. Он избавляет котёл от ненужного воздуха и нормализует рабочее давление.

При установке котла следует обратить внимание, чтобы он по возможности не соприкасался с какой-либо поверхностью. Оптимальным считается расстояние около 30 см. Это обезопасит вас от распространения последствий при возникновении непредвиденных ситуаций вроде перегрева.



как построить самодельный агрегат

Люди избалованы цивилизацией и не представляют существования без ее благ. Несомненно, к ним относится отопление зданий. Системы отопления постоянно совершенствуются и становятся все более эффективными и удобными в использовании.

Но этого недостаточно. Согласитесь, совсем неплохо, чтобы отопительное оборудование было еще и экономичным. И это желание вполне осуществимо – можно сделать индукционный котел отопления своими руками. Он способен не только обеспечить необходимый уровень обогрева помещения, но и очень экономно расходовать энергоресурсы.

Причем такое снаряжение при желании соберет даже начинающий мастер. А как это сделать правильно и какие материалы потребуются для изготовления – эти вопросы мы подробно обсудим в нашей статье. Сначала рассмотрим устройство и принцип работы оборудования, а также преимущества его использования.

Содержание статьи:

  • Устройство и принцип работы оборудования
    • Как работает индукционный котел?
    • Основные элементы отопительного оборудования
  • Плюсы самостоятельной сборки нагревателя
  • Инструкция по сборке индукционного котла
  • Особенности вихревого индукционного котла
    • Отличительные особенности ВИН
    • Как собрать вихревое индукционное устройство?
  • Необычная модель индукционного аппарата
  • Выводы и полезное видео по теме

Устройство и принцип работы оборудования

Перед тем, как заняться самостоятельной сборкой индукционного котла, необходимо разобраться в его устройстве и принципе работы. И только разобравшись с этими моментами, можно приступать к изготовлению самоделок.

Как работает индукционный котел?

Чтобы понять, как работает индукционное оборудование, необходимо ознакомиться с принципом его действия. Поэтому вспомним школьный курс физики.

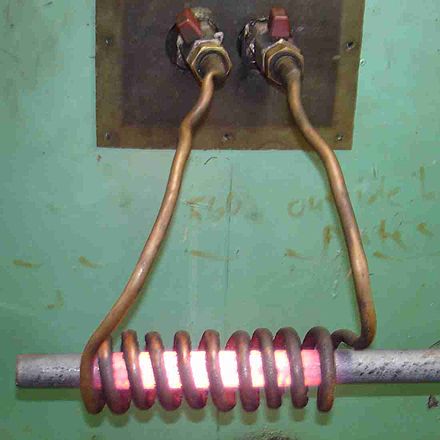

Когда электрический ток проходит через проводящий материал, он выделяет тепло. В этом случае количество полученного тепла будет прямо пропорционально напряжению и силе тока. Эта закономерность была открыта Джоулем и Ленцем, в честь которых назван физический закон.

Галерея изображений

Фото

Принцип работы индукционных нагревателей и котлов

Преимущества отсутствия прямого нагрева

Стандартные комплектующие индукционного котла

Самодельный вариант индукционного нагревателя появиться в проводник не только тогда, когда он напрямую подключен к источнику питания. Есть еще один метод, открытый в позапрошлом веке М. Фарадеем. Это бесконтактный метод, который не предполагает взаимодействия источника питания с проводником.

Суть его в том, что при изменении параметров магнитного поля, которое пересекает проводник, в нем возникает ЭДС или электродвижущая сила.

Это явление получило название электромагнитной индукции. Именно его используют в работе индукционного котла. Получается, что если есть ЭДС, то будет и электрический ток, соответственно будет нагрев проводника.

В этом случае он будет производиться бесконтактным способом, с использованием наведенных токов или как их еще называют токов Фуко.

Существует два способа получения электромагнитной индукции. В первом случае для получения индукции проводник вращают или перемещают внутри постоянного магнитного поля. Этот метод используется в электрогенераторах.

Еще один способ получения индукции — проводник остается неподвижным, при этом параметры магнитного поля, в котором он находится, а именно направление силовых линий и напряженности, постоянно меняются.

В основе действия любого индукционного котла лежит явление электромагнитной индукции

Было бы трудно это сделать, если бы не открытие Эрстеда. Он выяснил, что если намотать на катушку проволоку, то при подключении источника питания она превращается в электромагнит. С изменением направления и силы тока будет меняться и магнитное поле, которое создает это устройство.

Если внутрь поля поместить проводник, то в нем возникнет электрический ток, который сопровождается нагревом.

Именно по такому принципу устроен индукционный котел. Его конструкция очень проста. Включает в себя корпус, обязательно теплоизолированный и экранированный. Внутри него помещается труба. Лучше всего, если это будет сплав, но можно использовать и сталь.

Правда, в последнем случае немного пострадают эксплуатационные характеристики устройства. Труба установлена ​​в рукаве из диэлектрического материала.

Теплоноситель в котлах индукционного типа нагревается от расположенного внутри стального сердечника, нагреваемого вихревыми токами, возникающими в электромагнитном поле

Поверх лейнера наматывается медная шина по принципу катушки. Он подключен к источнику питания. Для подключения к системе отопления используются две трубы, по которым будет двигаться теплоноситель.

При подаче питания ток проходит через катушку и активирует переменное магнитное поле, которое, в свою очередь, вызывает вихревые токи внутри трубы. Они нагревают стенки детали, а частично и теплоноситель, который в ней находится.

Существуют варианты индукционного котла с несколькими параллельно установленными трубами малого диаметра. Их используют вместо одной большой трубы. Это дает выигрыш в скорости нагрева устройства.

В таком виде оборудование уже может работать, но нагрев будет слабым. Чтобы его усилить, нужно пропустить через катушку электрический ток высокой частоты. Поэтому оборудование необходимо дополнить инвертором и выпрямителем.

Переменный ток из сети имеет частоту 50 Гц, что недостаточно для эффективной работы индукционного котла. Поэтому она подается на выпрямитель, где преобразуется в постоянную.

Затем он поступает в инвертор, представляющий собой электронный модуль со схемой управления и двумя ключевыми транзисторами. Устройство преобразует постоянный ток в высокочастотный.

Правда, использование выпрямителя и инвертора увеличивает стоимость индукционного котла. Поэтому есть модели, которые работают без них. Они подключаются к обычной сети. Но такое оборудование имеет внушительные габариты, что позволяет повысить его эффективность. Приборы с инвертором более компактны.

Наведенные вихревые токи очень быстро нагревают теплообменник и жидкость внутри него

Основные элементы нагревательного оборудования

Любой котел индукционного типа состоит из нескольких конструктивных элементов:

  • Дроссель. Основная часть устройства. Это своего рода трансформатор с двумя обмотками. Первичка намотана вокруг сердечника. При прохождении тока именно здесь возникает электромагнитное поле, образующее вихревые токи. Корпус котла выполняет роль вторичной обмотки. Он принимает на себя вихревые токи, прогревается и передает тепловую энергию теплоносителю.
  • Нагревательный элемент. Это сердечник катушки. Для котла он выполняется в виде трубы достаточно большого диаметра или нескольких труб меньшего сечения, соединенных параллельно.
  • Патрубки. Предназначен для ввода прибора в тепловую сеть. Один теплоноситель входит в устройство поочередно, а второй жидкий выходит из котла и поступает в контур отопления.
  • Инвертор. Это устройство — — преобразует постоянный электрический ток в высокочастотный, который затем подается на индуктор.

Прежде чем приступить к самостоятельной сборке, следует тщательно продумать, из чего и как будут изготовлены основные элементы устройства. Некоторые из них придется сделать самому, а некоторые можно купить.

Например, можно использовать инвертор от сварочного аппарата. Хорошо, если он будет с возможностью регулировки мощности.

Инвертор преобразует постоянный ток в высокочастотный. Для изготовления самодельных устройств можно использовать стандартный инвертор для сварки

Мы перечислили основные элементы индукционного котла.

Плюсы самостоятельной сборки отопителя

Электрические котлы традиционно считаются неэкономичными. Учитывая, что стоимость электроэнергии постоянно растет, они обходятся своим владельцам «в копеечку». Рекомендуем посмотреть подробную информацию по отоплению от электрокотла в г.

Однако индукционные котлы хоть и работают от электричества, но достаточно экономичны.

Галерея изображений

Фото

Котлы индукционного типа — самое экономичное электрооборудование по энергопотреблению

Экономное энергопотребление не мешает индукционным котлам лидировать по рабочим параметрам

Благодаря простоте конструкции индукционные котлы редко выходят из строя, имеют исправно функционируют более 30 лет

Аккуратная форма и компактные размеры – важные аргументы в пользу индукционных котлов

Индукционное оборудование быстро нагревает теплоноситель для отопительных контуров

Однако длинный список достоинств индукционных котлов перевешивает солидный минус — цена оборудования, особенно ощутимая при необходимости установки нескольких технических узлов

Цена не страшна тем, кто решит сделать эффективный агрегат со своими своими руками комплектующие для сборки недорогие

Однако для успеха в реализации идеи стоит досконально разобраться с устройством индукционного агрегата и принципом его работы

Экономичный вариант электрокотла

Приоритеты высокой производительности

Конструктивная простота

Компактные размеры агрегата

Высокая скорость нагрева теплоносителя

Стоимость как сплошной минус котлов

Самодельный индукционный котел 9 0003

Особенности устройства и принцип работы

Но это далеко не весь список их достоинств.

Решив установить такое устройство, вы можете получить:

  • Быстрый нагрев охлаждающей жидкости. Это занимает в среднем 3-5 минут.
  • КПД близок к 100%, так как почти вся электроэнергия преобразуется в тепло.
  • Высокая температура нагрева жидкости в контуре отопления, не менее 35 °С.
  • Отсутствие накипи на внутренних поверхностях аппарата, обусловленное вибрациями, возникающими при работе аппарата. Они предотвращают отложения.
  • Долгий срок службы, так как отсутствуют движущиеся и трущиеся механизмы и детали. Соответственно, нет износа оборудования и порчи его компонентов.
  • Нет необходимости отводить продукты сгорания и проводить частое техническое обслуживание.

Недостатков у индукционных котлов не так много. Прежде всего, это достаточно высокая стоимость оборудования. Кроме того, в процессе работы устройства издают небольшой вибрационный шум.

Еще одним недостатком является достаточно большая масса, что необходимо учитывать при монтаже устройства на стену.

Чтобы получить максимальный эффект от использования индукционного котла, как самодельного, так и серийного, нужно соединить их в группу и использовать по очереди или все сразу

Инструкция по сборке индукционного котла

Индукционные нагревательные приборы можно приобрести в магазине, но их стоимость довольно высока. Поэтому многие домашние умельцы пытаются сделать его своими руками. Чтобы сделать самодельный индукционный котел, необходимо подготовить материалы и инструменты.

Для начала необходимо приобрести сварочный инвертор. Это может быть недорого, но желательно, чтобы устройство было оснащено регулятором тока.

Кроме того, следует обратить внимание на силу тока, с которым работает устройство. Стандартное значение для сварочных инверторов составляет 15А. Этого будет недостаточно. Нужно искать более мощный агрегат.

Кроме того, необходимо подготовить катанку или проволоку из нержавеющей стали диаметром около 7 мм. Его следует разрезать на фрагменты длиной 40-50 мм. Их поместят в электромагнитное поле, где они будут нагреваться.

Нагревательный элемент самодельного индукционного прибора изготавливается из медной проволоки, для намотки которой можно использовать любой подходящий цилиндрический предмет диаметром

Для изготовления корпуса котла берется пластиковая толстостенная труба. Диаметр детали может варьироваться, но, как показывает практика, оптимальным вариантом является внутренний диаметр 50 мм.

Переходники используются для подключения оборудования к системе отопления. Через один из них в котел будет поступать теплоноситель, а через другой – в систему будет подаваться горячая жидкость.

Фрагменты провода уложить в кожух. Чтобы они не выпадали, низ детали покрыт мелкоячеистой металлической или нейлоновой сеткой, которая надежно крепится к корпусу. После этого можно прокладывать провод внутрь корпуса.

Теперь верхняя часть детали покрыта такой же сеткой, что и нижняя, и крепится к стенкам детали. Переходники надеваются на торец. Получается заготовка, из которой будет изготовлена ​​индукционная катушка.

Для этого на него нужно намотать эмалированный медный провод. В среднем требуется 90 витков. Они должны располагаться ближе к центру детали. Выполнять их нужно очень аккуратно и ровно, чтобы у вас получилась качественная индукционная катушка.

Полученное устройство можно установить в систему отопления. Это делается следующим образом. Сначала из системы сливается охлаждающая жидкость.

После этого выбирается место, где будет установлен котел. Размечается труба на этом участке, после чего из нее вырезается фрагмент, равный длине отопительного прибора.

Затем на подготовленное место устанавливается самодельный индукционный котел. Катушка подключается к инвертору, на этом установку можно считать законченной. После этого система снова .

Медная проволока аккуратно намотана на пластиковую трубу с кусочками металлической проволоки внутри.

Только после этого можно протестировать новое устройство. В нем должна быть жидкость.

Если включить индукционный котел «всухую», пластиковый корпус расплавится от высокой температуры. Это приведет к частичному разрушению системы отопления, что недопустимо.

Еще одним важным моментом является грамотное устройство заземления отопительного прибора, без которого невозможна его безопасная эксплуатация.

Особенности вихревого индукционного котла

С принципом работы индукционного нагревательного устройства мы уже знакомы. Есть его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные особенности ВИН

Как и индукционный аналог, работает от высокочастотного напряжения, поэтому обязательно комплектуется инвертором. Особенность устройства ВИН в том, что оно не имеет вторичной обмотки.

Его роль выполняют все металлические части устройства. Они обязательно изготавливаются из материалов, обладающих ферромагнитными свойствами. Таким образом, при протекании тока по первичной обмотке устройства электромагнитное поле резко возрастает.

Он, в свою очередь, генерирует ток, сила которого быстро увеличивается. Вихревые токи провоцируют перемагничивание, в результате чего все ферромагнитные поверхности очень быстро, практически мгновенно нагреваются.

Вихревые устройства достаточно компактны, но за счет использования металла имеют большой вес. Это дает дополнительное преимущество, так как в теплоотдаче принимают участие все массивные элементы корпуса. Таким образом, КПД агрегата приближается к 100%.

Эту особенность устройства необходимо учитывать, если решено самостоятельно изготовить котел ВИН. Он может быть только из металла, пластик использовать нельзя.

Основное отличие вихревого индукционного котла в том, что его корпус выполняет роль вторичной обмотки. Поэтому он всегда из металла

Как собрать вихревой индукционный прибор?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако сделать его своими руками так же просто. Правда, теперь понадобятся навыки сварки, ведь собирать устройство следует только из металлических деталей.

Для работы вам потребуется:

  • Два одинаковых отрезка металлической толстостенной трубы. Их диаметры должны быть разными, чтобы одну деталь можно было поместить в другую.
  • Обмоточный (эмалированный) провод медный.
  • Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
  • Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую часть. Их нужно вварить один в другой так, чтобы между стенками элементов оставалось определенное расстояние.

Полученная деталь в разрезе будет напоминать рулевое колесо. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В итоге получаем полый резервуар цилиндрической формы. Теперь нужно встроить в его стенки патрубки под трубу подачи холода и отвод горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб системы отопления, дополнительно могут понадобиться переходники.

После этого можно начинать наматывать провод. Он аккуратно, под достаточным натяжением, намотан на корпус котла.

Схема самодельного индукционного котла вихревого типа

Собственно нагревательным элементом будет служить намотанная проволока, поэтому корпус устройства желательно закрыть теплоизоляционным кожухом. Таким образом, удастся сохранить максимальное тепло и, соответственно, повысить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в систему отопления. Для этого сливается теплоноситель, отрезается необходимая длина отрезка трубы и на его место приваривается устройство.

Осталось только запитать ТЭН и не забыть подключить к нему инвертор. Устройство готово к использованию. Но перед проведением испытаний нужно заполнить магистраль охлаждающей жидкостью.

Не знаете какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться и рекомендации по выбору оптимального типа жидкости для контура отопления.

Только после закачки охлаждающей жидкости в систему проведите пробный пуск.

Сначала нужно запустить аппарат на минимальную мощность и внимательно следить за качеством сварных швов. Если все в порядке, увеличиваем мощность до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для нагрева теплоносителя в системе отопления. Для ознакомления с процессом сборки индукционного нагревателя перейдите на .

Необычная модель индукционного котла

Эта модификация индукционного котла может показаться очень необычной, однако она имеет право на существование.

Более того, практика показывает, что такой прибор гораздо экономичнее стандартного бойлера с ТЭНом. На обогрев стандартной «трёшки» потребуется около 1,8-2,5 кВт в час, в то время как электрический котел потратит не менее 6 кВт.

При изготовлении самодельных индукционных котлов для сердечниковой обмотки используется только специальный обмоточный медный провод

Собственно котел представляет собой встроенный в систему отопления теплообменник, который нагревается индукционной электроплитой.

Важной частью конструкции является теплообменник; он должен быть компактным, надежным и максимально дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 литрами теплоносителя.

То есть вам нужен плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильной трубы 50х50.

Работа выполняется в следующей последовательности:

  • Труба 50х50 разрезается на отрезки по 600 мм. Всего должно получиться 9-10 штук.
  • Полученные отрезки сваривают друг с другом по принципу «стенка к стенке» так, чтобы получился непрерывный ряд труб.
  • От трубы отрезают еще два куска так, чтобы их длина равнялась ширине получившейся заготовки.
  • Из обоих полученных фрагментов вырезается одна стена.
  • Деталь устанавливается отрезанной частью на сваренные между собой трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приварен к теплообменнику.
  • Аналогично устанавливается вторая секция трубы с противоположной стороны.
  • Трубы ввариваются в диагонально противоположные секции теплообменника для подключения к системе отопления.
  • Конструкция тщательно обваривается, потому что она должна быть полностью герметичной.

Теплообменник готов, его можно установить на место и разместить под ним источник тепла. Практика показывает, что лучше всего такую ​​систему устанавливать в ванной, выполнив вертикальный монтаж.

Обычная индукционная плита может стать источником тепла для отопления квартиры

Теплообменник вварен в систему отопления, а плитка расположена между ним и стеной.

Домашние мастера утверждают, что если к такому устройству подключить инвертор, его энергопотребление значительно снизится.

Вам после прочтения инструкции изготовление самодельных котлов кажется сложным и опасным? Сомневаетесь, что самоделки будут экономнее расходовать электроэнергию на подогрев теплоносителя в системе отопления? В этом случае лучшим решением будет покупка готового отопительного агрегата.

На нашем сайте есть полезные материалы для выбора лучшего электрокотла и рейтинг самых популярных моделей среди покупателей. Также рекомендуем ознакомиться с особенностями расчета энергопотребления котла и других вариантов электроотопления в доме:

Выводы и полезное видео по теме

Как самому собрать котел индукционного типа:

Как работает самодельный индукционный нагреватель:

Индукционный котел – самый экономичный и эффективный из всех отопительных приборов, работающих от электричества. Существует множество модификаций самодельных индукционных приборов, можно выбрать любую, наиболее подходящую для условий эксплуатации.

Чтобы купить такое устройство в магазине придется потратить значительную сумму, поэтому домашние умельцы научились делать их самостоятельно .

Используете ли вы самодельный индукционный котел в качестве нагревателя? Поделитесь своими фото самоделки и рекомендациями по сборке в разделе комментариев.

А может вы только собираетесь заняться изготовлением котла и у вас остались нерешенные вопросы после прочтения нашей статьи? Не стесняйтесь спрашивать их — мы постараемся вам помочь.

Простое руководство по индукционному нагревателю своими руками. Jadroppingscience | Джеймс Эндрюс

Рисунок 1. Использование моего индукционного нагревателя для нагрева вилки за секунды.

Индукционный нагрев — это так увлекательно. Катушка не горячая, но все же может нагреть любой магнитный и проводящий объект до сотен градусов за секунды! Самое безумное то, что вы можете получить подобное устройство менее чем за 15 долларов. У меня их несколько, и я люблю показывать, какие они крутые на моем YouTube, как показано ниже:

Хотите прочитать эту историю позже? Сохраните в журнале.

Индукционный нагрев широко используется в промышленности. В промышленном мире индукционный нагрев можно использовать для отжига, сварки, ковки и т. д. Кроме того, многие любители велосипедов и автомобилей используют индукционный нагрев для удаления старых ржавых гаек и болтов с помощью устройства для удаления болтов, хотя они несколько дороги.

Лично я считаю, что индукционные нагреватели — это слишком крутая идея, чтобы не получать от нее удовольствие, поэтому я использую свой в основном для разогрева случайных предметов или разрезания продуктов горячим ножом.

Индукционный нагрев довольно сложен, но может быть упрощен для тех, у кого нет глубоких технических знаний. Вам нужно понять четыре основных понятия. Если вы больше визуальный ученик, вы можете посмотреть мое видео на YouTube, где я обсуждаю следующее.

Магнитные и проводящие объекты

Индукционный нагрев работает только с объектами, способными проводить электричество, и намного лучше работает с объектами, которые обладают магнитными свойствами. Чтобы объект был проводящим, в нем должны быть свободные электроны, способные двигаться вокруг объекта. Большинство металлов являются проводящими. Магнитные объекты имеют вокруг себя магнитное поле. Хотя вы не можете видеть магнитное поле визуально, магнитные поля будут взаимодействовать с другими магнитными полями. Например, если вы поместите два магнита рядом друг с другом, они будут притягиваться друг к другу.

Закон Ампера

Когда вы пропускаете ток через провод, вокруг провода создается магнитное поле. Провод изначально не был магнитным, но теперь имеет магнитное поле. Когда вы наматываете катушку из проволоки, а затем пропускаете через нее ток, магнитное поле внутри катушки становится намного сильнее.

Рисунок 2. Закон Ампера

Закон Фарадея/Ленца

Когда вы помещаете два противоположных магнитных поля рядом друг с другом, они влияют друг на друга. Электроны внутри объектов перемещаются, ориентируясь в новом магнитном поле. Это движение (поток) электронов называется током.

Таким образом, изменение магнитного поля проводящего объекта вызовет внутри объекта крошечные токи, известные как вихревые токи. Как только электроны закончат выравнивание с новым магнитным полем, электроны снова станут неподвижными. Тока больше нет. Чтобы непрерывно создавать вихревые токи внутри объекта, вы должны постоянно изменять магнитное поле.

Лучше всего для этого использовать переменный ток (AC). Направление, в котором ток течет через катушку, имеет значение. Вы можете увидеть это, посмотрев на северный и южный полюса индуцированного магнитного поля на предыдущем рисунке выше (рисунок 1). Если вы меняете направление тока, полярность магнитного поля также меняет направление.

Если этот переменный ток имеет высокую частоту, направление тока меняется много раз в секунду, то есть вы меняете магнитное поле много раз в секунду. Поэтому электроны никогда не перестают двигаться, а объект постоянно производит вихревые токи.

Сопротивление производит тепло

Последняя часть головоломки — понимание того, как ток производит тепло. Когда электроны постоянно движутся (ток), возникает сопротивление (например, трение), которое выделяет тепло. Это похоже на то, как трение создает тепло, когда вы потираете руки взад-вперед. Постоянно создавая вихревые токи, вы можете очень быстро нагреть объект.

Доступен на Amazon

На Amazon доступен модуль индукционного нагрева, который обычно стоит менее 15 долларов США. Хотя можно сделать свой собственный, это выходит за рамки данной статьи. Этот модуль индукционного нагрева рассчитан на напряжение от 5 до 12 вольт. Я включил письменные инструкции по технике безопасности, которые производитель предоставляет в нижней части этой статьи. В комплекте с модулем идет катушка, которую необходимо припаять к устройству.

Доступно на Amazon

Вам нужен блок питания, который может обеспечить ток силой не менее нескольких ампер и напряжение от 5 до 12 вольт. Блок питания, который у меня есть, указан выше, обеспечивает максимальную мощность для этого устройства, которая составляет 12 В и 10 А. По словам производителя, устройство не рассчитано на что-то большее.

Раньше я пользовался блоком питания с регулируемым напряжением, пока не приобрел этот хороший блок питания. Если у вас есть источник питания переменного напряжения, вы можете использовать его, но УБЕДИТЕСЬ, ЧТО ВЫ НЕ УСТАНАВЛИВАЕТЕ НАПРЯЖЕНИЕ БОЛЕЕ 12 ВОЛЬТ ДЛЯ ЭТОГО МОДУЛЯ.

Доступно на Amazon

Этот адаптер для розетки подключается непосредственно к источнику питания, поэтому вам не нужно беспокоиться о ненадежных соединениях.

В качестве альтернативы можно использовать зажимы типа «крокодил» и проволоку калибра 18. Зажимы типа «крокодил» требуют меньше усилий, но менее надежны. Я использовал оба, но мне очень нравится, когда гнездовой разъем плотно закреплен.

Паяльник/припой

Вам понадобится паяльник, чтобы припаять катушку к модулю. Вместо них теоретически можно использовать винтовые клеммы, но производитель предупреждает, что пластиковые клеммы могут расплавиться. В результате я решил припаять выводы катушки напрямую.

Сверла/сверла

Вам нужно сделать отверстие, в которое можно будет вставить гнездовой разъем. Хорошо работает сверло 3/8 дюйма.

Дерево/клей для дерева

Это необязательно, но я рекомендую сделать небольшую основу, как я сделал в своем видео, чтобы вы могли перемещать устройство индукционного нагрева, не касаясь его напрямую.

Суперклей (или лента)

Вам нужно что-то, чтобы прикрепить индукционный нагреватель к деревянной основе.

Отказ от ответственности: Неправильное использование оборудования или несоблюдение надлежащих протоколов безопасности может нанести вред пользователю. Будьте осторожны при работе с электричеством. Не пытайтесь, если у вас нет понимания основных электрических схем и этих компонентов. Попытка на свой страх и риск.

  1. Извлеките спираль индукционного нагрева из упаковки. (Необязательно: согните катушку до новой желаемой формы и ориентации, если вы хотите ее изменить.
    К вашему сведению: форма катушки влияет на ее работу, поэтому будьте осторожны.)
  2. Припаяйте концы катушки к модулю индукционного нагрева.
Рис. 3. Пример одного конца катушки, припаянного к модулю.

3. Создайте основу (деревянную конструкцию) и прикрепите катушку индукционного нагрева.

4. Возьмите красный (+) и черный (-) провода от гнездового разъема и вкрутите их в винтовые клеммы на задней стороне. Поскольку провод состоит из многих жил, рассмотрите возможность добавления припоя на концы, прежде чем завинчивать его.

Рис. 4. Правильно закрепленные провода.

5. Просверлите отверстие диаметром 3/8 дюйма в середине верхней деревянной части. Посмотрите на изображение ниже, если вы запутались.

6. Запрессуйте разъем-розетку. Убедитесь, что он не выходит легко.

7. Подключите блок питания постоянного тока и подсоедините разъем питания к гнездовому разъему. Синий светодиод на индукционном нагревателе загорится, показывая, что цепь работает.

(К вашему сведению: блоку питания требуется около секунды для включения после подключения)

Рисунок 5. Окончательная конфигурация
  • Если ваш блок питания потребляет всего несколько ампер, устройству может не хватить мощности для крупный металлический предмет. Кроме того, если вы вставите металлический предмет слишком быстро, это также может стать слишком большой нагрузкой для источника питания. Когда это случилось со мной (когда я использовал источник питания, отличный от указанного выше), вы заметите, что светодиод на модуле индукционного нагрева выключается.
  • В то время как саму катушку не нужно нагревать, чтобы нагреть предметы, находящиеся внутри, катушка может начать нагреваться после длительного использования. При использовании устройства всегда обращайтесь с катушкой так, как будто она горячая. Руководство предупреждает, что нельзя использовать более 5 минут, не дав ему остыть.

«Спецификация:
Входное напряжение: 5–12 В пост. тока
Максимальная мощность: 120 Вт
Размер печатной платы: 55 x 37 x 1,6 мм

Примечание:
1. При индукционном нагреве обычно работает от 5 минут до выключение охлаждения. Поскольку ток при индукционном нагреве относительно велик, тепло катушки также относительно велико. При нагреве часть тепла, выделяемого нагретым объектом, передается нагревательному змеевику. В течение длительного времени температура нагревательного змеевика высокая. Если нагревательный змеевик подключен к клемме, пластиковая часть клеммы расплавится. Поэтому при индукционном нагреве лучше всего припаять нагревательную спираль непосредственно к печатной плате 9.0462 2. Эффективно индукционным нагревом можно нагревать только некоторые типы материалов — в основном магнитные материалы, такие как сталь. Такие материалы, как латунь, медь и алюминий, очень трудно нагреть.

3. Большой конденсатор, включенный параллельно источнику питания, может помочь уменьшить падение напряжения/тока, препятствующее запуску устройства.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
