Самодельный радиатор отопления, как сделать батареи своими руками из профильных труб
Огромное разнообразие радиаторов отопления на современном рынке дает возможность подобрать именно тот вариант, который бы точно обеспечил дом или квартиру необходимым количеством тепла. Но ситуации в жизни случаются разные, иногда появляется необходимость приобретения дешевого варианта. А можно радиатор изготовить своими руками, тем самым решить проблему.
Что нужно для изготовления?
Самый простой в этом плане вариант – батарея из стальной трубы. В этом случае необязательно использовать новую трубу, можно купить б/у. Главное, чтобы она была в приличном состоянии. Что необходимо для того, чтобы собрать радиатор своими руками?
Из материалов:
- труба диаметром 100 мм;
- труба диаметром 25 мм;
- лист стальной толщиною 3 мм;
- два сгона диаметром 25 мм.
Из инструментов:
- сварочный аппарат;
- болгарка;
- рулетка;
- молоток;
- маркер.
Расчет размеров
Необходимые показатели
Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.
Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:
- площадь комнаты.
- высота потолка.
Радиатор отопления выбирается из расчета теплоотдачи на 10 м² равным 1 кВт тепловой энергии. Высота потолка не должна превышать 2,8 м.
Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500.
Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.
Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.
Пример расчета
Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.
Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.
Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу.
Поэтому можно выбрать или 1,6 или 1,7 м.
Конструкция устройства
Можно использовать трубу такой длины, уложенную под окно, и считать это радиатором. Но лучше разделить ее на две половинки и установить их друг над другом. Конструкция становится компактной при тех же характеристиках теплоотдачи.
Самодельные радиаторы трехъярусной конструкции потребуют больших затрат и времени на изготовление. Поэтому установка труб в два ряда при такой длине – оптимальный вариант.
Процесс сборки
В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.
Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.
Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.
После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.
Второй кусок трубы 25 мм приваривается с противоположной стороны, она будет выполнять функции упрочняющего элемента, после чего привариваются два сгона: сверху и снизу.
Проверка прибора
Самодельный радиатор готов. Как видите, сделать его не очень сложно. Остается лишь провести его проверку на герметичность проваренных стыков. Для этого один из сгонов закрывается заглушкой, а через второй заливается внутрь батареи вода.
Теперь необходимо обследовать швы сварки. Если мокрых подтеков нет, то вся работа была проведена качественно. Если пятна все же появились, то придется места подтеков обозначить маркером, слить воду из батареи отопления и пропарить заново шов.
Полезные советы
Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).
Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).
Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.
Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.
Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю.
Отверстия в блинах лучше сделать заранее, до приварки их к трубам.
При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше. Все это компенсируется высокой теплопроводностью стали.
Сварочные швы нужно очистить и придать им презентабельный внешний вид. Для этого молотком сбиваются окалины и подтеки, а болгаркой шлифуется вся поверхность швов.
Исправление ошибок
Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.
Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.
Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.
Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.
Радиатор отопления своими руками: как сделать
Несмотря на то что в продаже есть большой выбор радиаторов, многие люди принимают решение сделать радиатор отопления своими руками. Это оправданное решение, особенно если вы хотите сделать отопление, например, в гараже или другом подсобном помещении. В таких случаях покупать магазинные модели будет дорого, поэтому самодельные радиаторы отопления являются отличным выходом из положения.
Чтобы самостоятельно сделать такой отопительный прибор, обычно используют металлические трубы, которые уже были в употреблении, поэтому стоимость невысокая, а эффективность будет практически ничем не хуже заводских моделей.
Основные преимущества, которые имеет самодельный радиатор:
- для изготовления можно использовать материал, который уже был в употреблении;
- для работы понадобится доступный и простой инструмент;
- монтаж проводится просто;
- конструкция будет надежной и не потребует особого ухода;
- невысокая стоимость, так как вам придется потратить только свой труд и время.
Содержание
- 1 Расчет батарей отопления
- 2 Необходимые материалы и оборудование
- 3 Изготовление регистров
Расчет батарей отопления
Если говорить о стальных или чугунных батареях, то коэффициент теплопроводности у них будет практически одинаковый. Стандартная секция чугунной батареи дает 150-170 Вт тепла, и в нее вмещается 1,5 л воды.
В зависимости от толщины трубы, которую вы будете использовать для отопления гаража, чтобы заменить один стандартный чугунный радиатор, понадобится около 20 м трубы.
Чтобы уменьшить размеры такой конструкции, трубу делят на несколько участков, которые располагают параллельно друг другу.
Недостатком батареи, сделанной из трубы, является то, что она имеет низкую эффективность, это связано с наименьшей площадью наружной поверхности. Чтобы устранить этот недостаток, надо увеличивать длину регистров, а это ограничивается длиной гаража или другого помещения.
Для уменьшения длины батареи регистры располагают параллельно друг другу, при этом подключаются они последовательно. После того как теплоноситель, а это может быть вода или масло, попадает в первую трубу, по перепускному каналу он переходит во вторую, но движется уж в противоположном направлении.
Необходимые материалы и оборудование
Так как самодельные отопительные системы чаще всего делают из материала, который уже раньше был в употреблении, сначала надо оценить состояние труб, особое внимание обращать на толщину стенок.
Изготовление радиаторов для подсобного помещения квартиры или гаража должно быть качественным, так как в таких системах давление может достигать нескольких атмосфер. Если стенка трубы будет сильно повреждена коррозией, то она просто не выдержит нагрузки и лопнет, что приведет к утечке теплоносителя и прекращению работы системы отопления.
Чаще всего для изготовления самодельных батарей используют трубы диаметром 10-12 см, для того чтобы заглушить торцы труб, используют листовой металл соответствующего размера.
Для изготовления перепускных каналов и штуцеров используют трубы меньшего диаметра, чтобы их можно было подключить в систему отопления, на штуцерах делают резьбу.

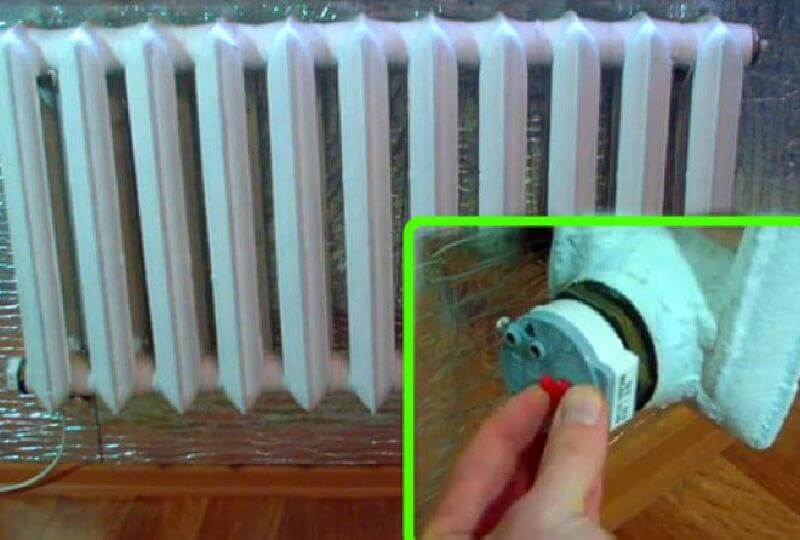

Можно сделать переносной масляный радиатор своими руками, такие модели создают из труб, они имеют небольшие размеры, в качестве теплоносителя в них используется масло, а вместо нагревательных элементов — ТЭН. В зависимости от того, какое по объему помещение вы планируете отапливать при помощи такого обогревателя, берут ТЭН соответствующей мощности.
Для усовершенствования такого прибора в его электрическую сеть можно ввести терморегулятор, который будет периодически включать и отключать нагревательный элемент.
Изготовление регистров
Сначала готовят материал, который нарезают на отрезки необходимой длины, при этом резать надо строго перпендикулярно оси трубы. Чтобы получить точную линию реза, можно вокруг трубы обернуть лист бумаги и при этом соединить его края.
Для создания заглушки на торцах необходимо использовать листовой металл, толщина которого не меньше 3,5 мм. Диаметр заглушки должен быть на 5 мм больше диаметра трубы. Приваривать заглушку надо качественно и герметично.
Отверстие для установки перепускного клапана делают на боковой поверхности, перед этим отступив на небольшое расстояние от края. Затем проводится соединение труб в отдельные секции. Для выполнения сварочных работ надо иметь высокую квалификацию, если вы варите плохо, то лучше для этого пригласить специалиста.
После сборки батареи ее подключают к системе отопления, которую заполняют водой, антифризом, затем проводят проверку ее работоспособности, проверяют, нет ли протечек теплоносителя. Если в системе предусмотрено использование насоса, то его включают, чтобы создать давление. Если проверка прошла успешно, вы можете смело использовать систему отопления с самодельными регистрами.
Если вы устанавливаете такие регистры в жилом помещении, то лучше всего дополнительно использовать экран для радиатора отопления. Выполняется он в виде решетки, которая чаще всего делается из МДФ. Такая решетка позволяет скрыть батарею, но дает возможность свободно перемещаться воздуху и практически не влияет на качество обогрева помещения. Изготовление решетки радиатора своими руками несложный процесс, доступный любому домашнему мастеру.
Сейчас популярно использовать в системе отопления плинтусные отопительные приборы или вакуумный радиатор, но сделать их самостоятельно в домашних условиях очень сложно, так как для этого требуется специальное оборудование и навыки.
Для создания вакуумного радиатора нужна и литиево-бромидная жидкость, температура кипения которой 35°С, ее закачивают в регистры, и сделать это в домашних условиях невозможно.
ЭЛЕКТРИЧЕСКИЕ РАДИАТОРЫ
Электрические радиаторы, быстрое решение для отопления
Электрические радиаторы: что вам нужно знать?
Изменение или добавление системы отопления в доме всегда может потребовать много строительных работ; установка электрического продукта является возможным удобным вариантом, потому что отсутствие необходимости создания новых соединений трубопровода делает электрический радиатор идеальным продуктом.
Электрические радиаторы могут быть специально разработаны для удовлетворения потребностей домовладельцев, которые не могут или не хотят вносить большие изменения в свою систему.
Процесс нагрева внутри происходит благодаря электрическому току, подключенному к защитному термостату; энергия электрического сопротивления преобразуется в тепло, и нагревается специальная термальная жидкость, заполняющая весь радиатор.
Термостат регулирует электрический ток, увеличивая тепло до тех пор, пока не будет достигнута заданная температура.
Существуют разные типы нагревательных элементов, с более или менее продвинутыми технологиями: от простых on/off (вкл/выкл) до регулируемых с помощью термостата и управления по wi-fi.
Электрические радиаторы часто устанавливаются в ванных комнатах, которые также могут иметь полы с подогревом из-за их дополнительного практического применения в качестве полотенцесушителей.
Электрические радиаторы могут управляться термостатом с таймером; это устройство позволяет регулировать температуру в каждой комнате, регулируя время включения и выключения радиатора, устанавливая таймер и желаемые временные интервалы. Затем вы можете решить, когда вы хотите отапливать свои комнаты в течение дня, например, когда вы на работе, не важно поддерживать отопление включенным, с заданной программой термостат с таймером можно запрограммировать на включение отопления до того, как вы вернуться домой и, таким образом, сэкономить много электроэнергии и обеспечить гибкое управление.
Как выбрать мощность радиатора.
Мощность радиатора необходимо рассчитывать с учетом различных аспектов. Размер отапливаемого помещения, среднюю температуру, которую вы хотите поддерживать в помещении, его расположение и тип дома, в котором оно находится. Это лишь часть информации, необходимой для правильной оценки мощности любых радиаторов. Очень важно правильно подобрать размер устанавливаемого электрического радиатора, чтобы избежать недостатка тепла и ощущения холода.
Чтобы определить, какой радиатор лучше всего подходит для нужд каждой отдельной комнаты, вам необходимо рассчитать требуемую мощность на основе следующей информации:
Размер комнаты (длина/глубина/высота)
Тип комнаты (жилая площадь) / спальная зона/ванная комната)
Теплоизоляция здания (плохо теплоизолированная / очень теплоизолированная / класс A)
Минимальная температура наружного воздуха (от -20° до +5°)
Воспользуйтесь нашим онлайн-калькулятором для получения ориентира, который вы затем можете сверить со своим специалистом установщик.
Радиаторы двойного назначения: идеальное решение для межсезонья.
Как следует из названия, «двухтопливные радиаторы» представляют собой радиаторы или полотенцесушители, подключенные к системе центрального отопления, но которые, благодаря дополнительному электрическому нагревательному элементу, также могут работать от электричества, что означает, что эти радиаторы также можно использовать независимо от системы центрального отопления, обеспечивая больший контроль и гибкость.
Это позволяет использовать радиатор даже в периоды, когда система отопления отключена, например, летом.
Для возможности использования как в гидравлическом, так и в электрическом исполнении без необходимости модификации существующих трубопроводов IRSAP предлагает использовать специальные клапаны, которые позволяют вставлять электрический элемент в радиатор через клапан (рисунок 1).
Многие модели радиаторов с 50-мм гидравлическими осевыми соединениями могут быть легко преобразованы в радиаторы смешанного действия без внесения каких-либо изменений в гидравлическое соединение или настенное крепление радиатора.
На нижних концах боковых коллекторов имеются резьбовые отверстия, в которые в любой момент можно вставить электрическое сопротивление (рисунок 2).
Ассортимент и предложение электротехнической продукции: как выбрать?
Широкий ассортимент электрических радиаторов IRSAP может обеспечить решение для широкого спектра требований по тепловой мощности (от 250 до 2000 Вт) и для каждой комнаты дома (различные модели и размеры).
Многие электрические радиаторы могут быть интегрированы с:
Управление ВКЛ/ВЫКЛ
Электронный термостат для регулирования температуры радиатора
Электронное ИК-управление для регулирования температуры окружающей среды и дистанционное управление для электронного управления
температуру окружающей среды до нужного уровня. Это беспроводное управление также позволяет вам достичь температуры, установленной в нужное время, с помощью функции ITCS (Интеллектуальная система контроля температуры), регулируя раннее зажигание радиатора в зависимости от температуры окружающей среды
Ассортимент IRSAP предлагает изделия от дизайнерских моделей для тех, кто ищет современный современный дизайн, до более классических моделей для ванных комнат, мебели или моделей с несколькими колоннами, универсальных и функциональных, подходящих для отопления и меблировки любой домашней обстановки.
Все, что вам нужно знать об электрических радиаторах и новых правилах.
IRSAP встала на добродетельный путь в зеленой перспективе, теперь более известный как ECO DESIGN, работая над дизайном продукта в соответствии с ответственной философией со многих точек зрения: в первую очередь экологическая, но также и этические и социальные.
Предоставление возможности выбрать изделие, наиболее подходящее для ваших нужд, щадящее окружающую среду и обеспечивающее максимальную экономию энергии.
Электрические радиаторы последнего поколения должны соответствовать действующим нормам по энергосбережению, а также обеспечивать гораздо более высокий уровень комфорта в окружающей среде, чем те же продукты, выпущенные на рынок до 2018 года. Это стало возможным благодаря новым регуляторам температуры, включая ITCS (интеллектуальная система контроля температуры). ) функция.
Правила ECO DESIGN 2018 проводят различие между полотенцесушителями и электрическими радиаторами: полотенцесушители могут работать только с функцией включения/выключения; электрические радиаторы должны иметь возможность управлять заданными температурами и временными интервалами.
