Как собрать коллектор для теплого пола: схема подключения своими руками, настройка

Содержание

Монтаж коллектора отопления теплого пола в Подольске, замена, подключение, цена, стоимость, расценки

Составление проекта и установка теплого пола своими силами представляет собой серьезную процедуру, и к ней нужно подойти со всей ответственностью. Для тех, кто принял решение сам выполнять монтаж коллектора отопления цена которого ему не по карману, должен учесть все тонкости и детали, в противном случае не факт, что система отопления будет функционировать соответствующим образом.

Кроме того, что владельцам жилища следует предварительно определиться с материалом труб и спроектировать их размещение, имеет значение равномерное расположение теплоносителя по всей площади системы. С этой целью и выполняется монтаж коллектора
системы отопления. Его основное предназначение – поддержание требуемого баланса тепла внутри системы.

Что представляет собой коллектор?

С учетом того, что для оптимальной работы системы теплого пола в целом требуется изначально продумать одновременное наличие 2-3 точек ввода теплоносителя, лучше всего с самого начала представлять как конкретно будет выполняться его распределение в рамках системы.

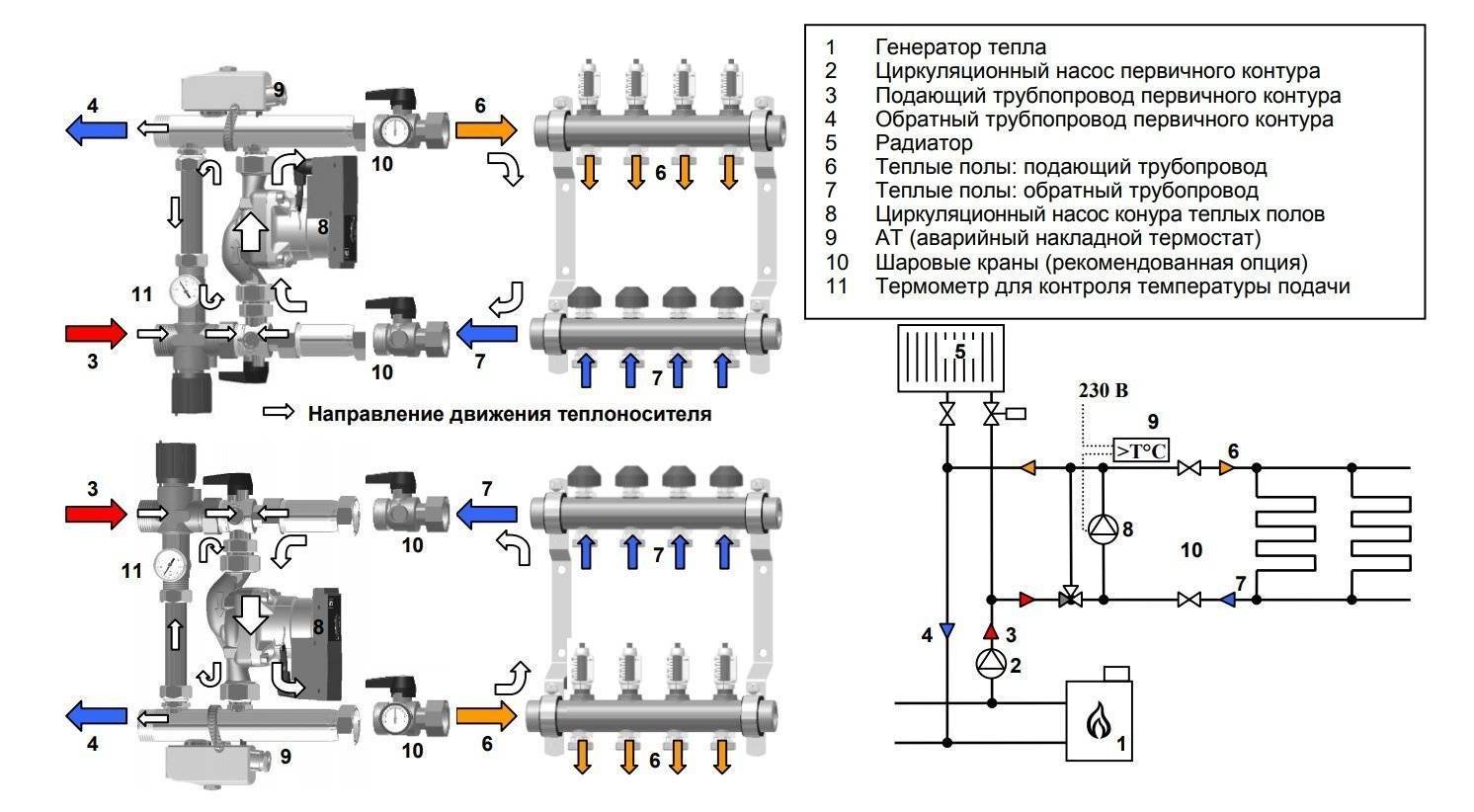

Обычно, коллектор состоит из 2-х гребенок, посредством одной из них осуществляется транспортировка воды из отопительной системы в трубопровод (для теплого полового покрытия). Назначение второй при этом – совмещение обратных потоков отработанной (остывшей) жидкости теплоносителя.

Монтаж коллектора отопления: важные нюансы

Существует возможность подключения до 9-ти контуров на 1 коллектор. По этой причине, при наличии большого количества контуров, требуется сделать 2 либо более коллектора.

Коллектор, предназначенный для системы теплых полов, рекомендуется разместить, насколько это возможно, в середине постройки, чтобы добиться одинаковой длины всех контуров. Это требуется для обеспечения эффективного прогрева и для того, чтобы обусловить равномерность сопротивлений гидравлики внутри трубопровода. При условии приблизительной идентичности длины петель, появляется возможность не использовать датчики протока.

Если сооружение включает 2 и больше этажа, то лучше всего разместить коллектор под лестницей – тут будет организован прекрасный доступ к нему и к тому же, мало кто ходит.

Расположить коллектор рекомендуется в самой высокой точке системы с целью устранить воздух из трубопровода. В таком случае коллектор схема монтаж отопления, в соответствии с которой вы будете выполнять все работы, будет предусматривать установку автоматического воздухо-отводчика и какие-либо сложности с завоздушиванием не возникнут.

Разрешается ли монтаж коллектора ниже, нежели уровень теплых полов?

Случается, возникает необходимость в установке коллектора не на уровне теплого пола, а ниже этажом, к примеру,

коллектор отопления распределительный для монтажа котельной располагается на 1-м этаже, а полы на 2-м. Может быть, у вас просто нет желания, чтобы коллектор был размещен там, где вы проживаете, и по этой причине было бы лучше выполнить его монтаж в подвальном помещении. Здесь нет ничего удивительного.

Монтаж осуществляется также как и в иных условиях. Сложность исключительно в том, что не будет соответствующего воздухообмена, если выполнить установку воздухоотводчика на коллектор. Выходит, что его необходимо поставить на трубе, соединяющей раскатанные петли для всех помещений и коллектор.

Важно, чтобы установка воздухоотводчиков была выполнена на все имеющиеся петли. Т.е. Количество воздухоотводчиков должно соответствовать числу контуров. А теперь задумайтесь, есть ли смысл выполнять монтаж коллектора под уровнем теплых полов?

Как выполняется установка такой конструкции, как коллектор?

Что относительно монтажа коллекторного шкафа (в случае необходимости). Шкаф следует ставить на высоте, соответствующей высоте поверхности пола, который планируется проложить. Если в коллекторе шкаф не предусмотрен, то он прикрепляется на высоте не менее 10 см от основы.
Собираем коллектор. В случае самостоятельной сборки коллектора, а не приобретения готовой конструкции. Как бы там ни было, следует выбирать это устройство в соответствии с требуемым количеством контуров.

Коллекторы имеет внешнюю резьбу в три четверти и внутреннюю такого же диаметра.

Во время подсоединения коллектора к трубе из полипропилена, которая объединена с другой стороны с котлом, используется разъемное соединение. Подобное соединение включает:

Накидную гайку.
Уплотнитель, выполненный с использованием резины.
Втулку.
А также крепежную гайку.

Разъемное соединение следует накрутить с помощью гайки на внешнюю резьбу конструкции коллектора. С противоположной стороны прикрепляется муфта из полипропилена. Дальше стоит прикрепить к коллекторам оборудование, которым он комплектуется.

На обратном коллекторе требуется установка стандартного шарового крана – для залива/слива отопительной системы.

Не забываем относительно подмотки резьбы в местах, в которых это обязательно нужно сделать. Как разобраться, существует ли возможность не использовать подмотку? Предельно легко: если имеется резиновый уплотнитель, то в подмотке отсутствует необходимость, а при отсутствии такого резинового кольца – подмотка является обязательной.

По факту окончания сборки коллекторы стоит разместить в шкафу – для этого в данной конструкции имеются направляющие, перемещаемые в горизонтальном положении на требуемое расстояние.

Промежуток между направляющими обуславливается длиной коллектора. На них же присутствуют и болты с гайками, при помощи коих и происходит прикрепление коллекторов.

При отсутствии в перспективе шкафа, фиксация коллектора происходит на какой угодно высоте, комфортной для последующего подключения к трубопроводу.

Высверливаем отверстие под дюбель глубиной в 1,5 раза больше, нежели длина самого дюбеля – дабы пыль, образовавшаяся в ходе сверления, которая полюбому останется в отверстии, не стала преградой для забивания дюбеля на 100%.

Вот мы и закончили все работы по монтажу коллектора отопления. Если же для вас подобная процедура показалась чрезмерно сложной, вы можете обратиться к нам за помощью. Мы выполним все работы качественно и в короткие сроки.

Расценки на монтаж коллектора с помощью специалистов нашей компании указана на нашем сайте

Теплые полы обычно состоят из нескольких пластиковых трубных петель и теплой водой, которая в процессе нагревается и возвращается через заднюю часть энергосистемы. Коллектор является своеобразным блоком, который контролирует работу систем напольного отопления. Для регулировки температуры предусмотрен расход в коллекторе. Эти устройства управляют потоком охлаждающей жидкости, в данном случае водой. Установка сборного коллектора и сборщика не легкая работа. Мы можем предложить вам свои услуги, когда необходим монтаж коллектора отопления теплого пола. Заказать услугу можно по телефону либо в режиме онлайн.

Теоретически, можно отказаться от профессиональной установки в коллекторе расходомера. Однако, если вы не установите это устройство, выполните следующие действия:

в разных температурных зонах будут разные температуры;
возможный избыток электроэнергии для нагрева воды в системе;
различные схемы нагреваются неравномерно.

При установке пола с горячей водой он должен стремиться к тому, чтобы контуры трубы были примерно одинаковой длины. Это позволит снизить затраты на электроэнергию и обеспечить более точную регулировку температуры. У нас, сколько стоит монтаж коллектора отопления теплого пола, известно клиентам. Мы располагаем подобную информацию всегда на своем сайте, поэтому все наши клиенты полностью осведомлены с нашим действующим прейскурантом.

Установка сборного коллектора и сборщика

Устанавливая у себя теплый пол, нужно, как минимум, проконсультироваться с мастером по поводу дальнейшей эксплуатации. Если вы хотите получить комфорт и выгоду максимально, тогда вам необходим наш

монтаж коллектора отопления теплого пола, цена которого доступная.

Тёплый пол — это очень удачный вариант отопления дома. Система теплого пола состоит из коллектора и подключенных к нему труб, вмонтированных в напольное покрытие. Для того, чтобы правильно произвести монтаж тёплого пола, необходимо подготовить следующие материалы:

коллектор, к которому будет осуществляться подключение всей системы, а также регулироваться различные параметры водяного тёплого пола (монтаж коллектора отопления теплого пола сколько стоит);
- трубы для прокладки теплого пола. Лучше использовать трубы сшитого полиэтилена, например, трубы немецкой фирмы Rehau, которые обладают множеством преимуществ. Они достаточно устойчивы проявления внешней среды, на стенках не образуется налет, они обладают высокими характеристиками долговечности;
- теплоизоляционные материалы, которые необходимы для правильного монтажа водяного теплого пола;
- гидроизоляционные материалы.

Монтаж водяного теплого пола осуществляется в следующем порядке:

укладка теплоизоляционного слоя;
гидроизоляция;
монтаж труб;
подключение труб к коллектору;
укладка армирующей сетки;
бетонная стяжка пола;
тестирование качества.

Чтобы правильно установить коллектор, необходимо следовать инструкции производителя или нанять для этой работы профессиональных сантехников и заказать монтаж коллектора отопления теплого пола. Коллектор крепится на стену, затем к нему подключаются трубы, идущие от тёплого пола. Когда вы будете выбирать модель коллектора, учтите количество отверстий на коллекторе которое должно соответствовать количеству труб, которые вы будете к нему подключать

монтаж коллектора отопления теплого пола цена.

Как подобрать Коллектор для Теплого пола

26.08.2019

Как подобрать коллектор для теплого пола? – эта дилемма часто волнует и владельцев домов, и мастеров по установке. При выборе данного оборудования для отопительных систем необходимо брать во внимание:

число планируемых контуров труб;
возможность подсоединения дополнительных коллекторов для теплого пола;
желаемый материал;
потребность в измерителях протока и регулирующих клапанах;
требуемое число гребенок;
наличие креплений.

Эти пункты дают возможность сделать акцент на каждом аспекте и подобрать оптимальное приспособление.

Что такое коллектор для теплого пола и как он работает

Коллектор – это компонент низкотемпературной системы отопления, разработанный для раздачи теплоносителя по нагревательным контурам и сбору уже остывшего. Это главная задача указанного устройства. В зависимости от комплектации приспособление может приобретать дополнительные рабочие характеристики.

Он дает возможность сосредоточить в одном месте распределительный узел и производить контроль всего отопления в доме. В комплекте со смесительной группой может работать в смешанных системах отопления совместно с радиаторами, самостоятельно – только с низкотемпературными котлами. Это связано с тем, что для теплого пола требуется температура воды в 30-40 °C, а для батареи – 80-90.

Принцип функционирования коллектора предельно прост. В корпус поступает вода, которая распределяется или собирается обратно из труб обогрева в полу. Если в нем имеются регулирующие устройства, то может контролировать объем воды, вливающейся в каждый контур. Это положительно сказывается на теплоотдаче и позволяет выставить оптимальную температуру в каждой комнате.

Как подобрать коллектор для теплого пола по устройству

Строение изделия очень простое. Главным элементом является планка (корпус). Она представляет собой трубу или профиль с отверстиями. Можно выбрать круглую или квадратную, что никак не влияет на её рабочие характеристики. По бокам имеется резьба на 1 дюйм, которая, чаще всего, внутренняя, но может быть и наружной. С её помощью они соединяются с системой подачи теплоносителя от котла. На противоположной стороне проходы закрывают заглушками или подсоединяют воздухоотводы, сливные краны, байпасы.

Снизу к корпусу при помощи резьбы крепятся отводы под адаптеры или запорные краны. К ним подключаются трубы, идущие из цементной стяжки. Соединение делают разборным, чтобы можно было провести ремонт или замену коллектора.

Сверху отверстия предназначены для установки регулирующих элементов (расходомеры, термовентили). Если компонентов нет, то места закрываются заглушками. В дешевых моделях их вообще может не быть.

Планка с фитингами часто называется гребенкой, поскольку отдаленно похожа на гребешок.

Как устроен коллектор для теплого пола и его принцип работы мы рассмотрели в основных аспектах. Теперь же перейдем к более подробному рассмотрению важных для выбора нюансов.

Виды коллекторов

По материалу изготовления бывают:

пластиковые;
латунные;
бронзовые;
из нержавеющей стали.

По комплектации гребенок отопления:

одинарные;
двойные;
в сборе;
с арматурой.

По способу изготовления:

сборные;
цельнолитые.

Теперь рассмотрим всё по порядку.

Материал, из которого сделан коллектор для внутриполового отопления, играет важную роль в его долговечности и заметно влияет на цену.

Пластиковые гребенки самые дешевые, но не особенно популярны. Часто народные умельцы делают их при помощи спаивания ППР фитингов типа тройников. Выбирают полимерные коллекторы в крайних случаях. Они не имеют регулирующих приспособлений, поэтому не могут индивидуально работать с каждым контуром. Часто на выходах устанавливают краны, которые перекрывают ток теплоносителя. Они не предназначены для изменения интенсивности потока и работают в режиме полностью открыт/закрыт.

Многие специалисты утверждают, что это не проблема в работе коллектора теплого пола и все решается одинаковой длиной трубы. Но они не учитывают теплопотери в каждом помещении. Например, угловая спальня с северной стороны и зал, расположившийся между ею и другой комнатой, остывают совершенно по-разному. А сделать ничего нельзя, поскольку гребенка раздает одинаковое количество нагретой воды.

Приобретая коллектор из выше названых металлов важно учитывать, что они изначально отличаются большой коррозионной и термической устойчивость, периодом эксплуатации до 50 лет.

Бронзовые изделия распространены мало, поскольку сплав имеет большую востребованность в других сферах. Его цена значительно выше при многих сходных характеристиках. Главными преимуществам при выборе бронзового коллектора для теплого пола являются низкая склонность к температурному расширению, повышенная прочность и устойчивость к механическим воздействиям. Внешне они имеют розовый оттенок.

Латунные коллекторы для отопления более доступны, но так же долговечны. Сплав известен большей эластичность, но меньше склонен к намагничиванию. Он проще обрабатывается, что значительно сокращает производственный цикл.

Стоит отметить, что латунные и бронзовые планки имеют большую толщину стенки и лучше выдерживают гидроудары.

Коллекторы из нержавеющей стали характеризуются значительным объемом распределительной камеры, что позитивно сказывается на гидродинамических показателях. Их стенки тоньше, что уменьшает вес готовой продукции. Функционально это никак на нем не сказывается. А зеркальная поверхность проста в уходе.

Все три вида коллекторов из металлических сплавов рассчитаны на установку или имеют в комплекте регулирующую арматуру. Это дает возможность максимально точно отрегулировать систему внутриполового отопления, индивидуально выставив количество поступающей жидкости в каждую трубку. Стоимость таких наборов выше, но она многократно окупается полученным комфортом.

Выбор коллекторов теплого пола по комплектации

Одинарные варианты приобретают для ремонта или замены деталей в существующих системах. Это может быть сама планка или уже собранная гребенка, которую устанавливают на место выбывшей из строя.

Двойные коллекторы выбирают как для проведения ремонтных работ, так и при создании новых систем. Чаше всего заказывают готовый набор из двух коллекторов, рассчитанных на подачу и обратку. Если они укомплектованы арматурой, то по ней будут иметься отличия.

В сборе – это всё те же две гребенки, но уже с креплениями. Они предназначены для фиксации изделий в горизонтальном положении на вертикальной поверхности стены или коллекторного шкафа. Крепления уже подогнаны под планки и с прочной фиксацией не будет проблем. Такой комплект значительно упрощает процесс монтажа и ускоряет проведение работ.

Наличие регулирующей арматуры повышает функциональность оборудования. Расходомеры дают возможность выставить точное количество воды, поступающей за минуту в каждый тепловой контур. А термовентили – подключить сервоприводы, которые совместно с автоматикой самостоятельно поддерживают температуру в комнатах и могут её изменять в зависимости от настроек. Укомплектованный измерителями протока и запорными клапанами коллектор в сборе является самым функциональным и выгодным выбором. Его стоит предпочитать всем остальным вариантам.

Способ изготовления

Сборные представляют собой литую или штампованную планку, на которою набираются все остальные элементы. Собрать коллектор для теплого пола указанного типа можно самостоятельно. Такая продукция дает возможность комбинировать различные элементы коллектора на свое усмотрение. Главным его минусом является большое количество соединений, которые являются самыми слабыми местами.

Цельнолитые коллекторы имеют прочный корпус, который хорошо выдерживает скачки давления. Они не склонены к протечкам, поскольку представляет собой монолит. В то же время запорно-регулирующие элементы, если таковые имеются, часто изготавливают индивидуально под модели. Их в коллекторе очень сложно ли невозможно заменить.

Как правильно выбрать коллектор по количеству контуров

Это самый простой критерий. Он устанавливается в конце проектировочных работ. Соответственно к количеству полученных контуров должно быть и число выходов на гребенке. Если магистралей из труб 5, то столько же должно быть точек подключения. При этом необходимо учитывать, что подающий и приемный коллектор – это два разных элемента одной системы. К ним по отдельности подключаются разные концы трубы. Если планируется дальнейшее увеличение системы, можно выбрать коллекторную гребенку с большим числом выходов. Так же несколько коллекторных планок можно соединять в одну. Для этого созданы специальные переходники или коллекторы особой формы, которым не нужны скрепляющие элементы.

Где подобрать качественный коллектор для теплых полов в Украине?

Долговечные и надежные гребенки для отопления представлены в интернет магазине Sanmix. В нашем каталоге коллекторов для теплого пола выставлены изделия от мировых и отечественных производителей. Благодаря обширному разнообразию можно выбрать прибор под конкретные условия. Чтобы упростить подбор, с правой стороны экрана имеется панель фильтров. Выставляя на ней требуемые значения, очень быстро подобрать необходимый агрегат.

Какой коллектор для теплого пола лучше выбрать и на что ориентироваться мы рассказали в данной статье. В ней мы осветили самые важные нюансы для покупки, которые помогут не запутаться в ассортименте.

Решив заказать коллектор из нашего перечня, звоните нам. Номера контактов указаны вверху сайта. Выбранные коллекторы доставят в любой уголок украинской территории НовойПочтой и Укрпочтой.

Инструкция по монтажу FV THERM

Система теплого пола FV Therm предназначена для обогрева квартир, коттеджей, административно-торговых центров и промышленных зданий. В основе системы лежат качественные трубы FV MULTIPERT-5 и FV MULTIPEX-5 с кислородным барьером EVOH, специально разработанные для теплых полов, использование которых наиболее экономично для этой цели. Также возможно использование качественных труб ФВ МУЛЬТИПЕРТ-АЛ с продольно сварным алюминиевым слоем.

Система теплого пола FV THERM классифицируется как система для полов во влажных условиях в строительной реализации группы А по DIN 18560-2 на основании расположения нагревательных труб FV MULTIPEX-5 и FV MULTIPERT-5 на изоляционный слой.

1. ПОЛЯ И РАЗМЕРЫ ШВОВ

Покрытие выполняется в соответствии с DIN 18560-1. Посыпочные добавки могут быть использованы для лучшей переработки цементной посыпки. Размер песчинок посыпки должен быть от 0 до 8 мм. Поля подсыпки с соотношением стыков 1:1 или 1:2 не должны превышать 40 м2. На рисунке 3 показано расположение полей дилатации и швов. Что касается площадей менее 40 м2, следует использовать деформационные швы, если размер стороны превышает 8 м или выступающие части конструкции (углы, столбы, дымоходы) ограничивают форму покрывающего листа.

Деформационные швы можно пересекать, используя только соединительную линию на одном уровне через защитную трубу длиной не менее 200 мм с каждой стороны шва. Для измерения остаточной влажности на каждой поверхности площадью 200 м2 требуется три точки измерения. Проект отопительного контура должен иметь размер и форму листа покрытия (см. рис. 3). Что касается топпингов, заливаемых ангидритом, то совместное расположение должно быть согласовано с производителем топпинга. Должны быть выполнены строительные швы и швы в верхней части (деформационные швы) и в чистовом настиле. Покрытие отделяется от вертикальных частей конструкции стыками (краевыми стыками). Если компенсационные швы находятся в нагревательных покрытиях, они могут быть надрезаны максимум на одну треть от размера покрытия. Должен быть составлен общий план расположения стыков, чтобы информировать о типе и расположении стыков. План составляется чертежником-строителем и представляется как часть описания деятельности реализуемой компании.

Деформационные швы выполняются в соответствии с планом шва. Строительный деформационный шов делается без разреза и в месте подогрева пола, если он уже есть
. Если используется твердый настил, к этому слою необходимо добавить деформационный шов (см. рис. 5).

Защитите трубу отопления при пересечении опасных зон (деформационные швы, дверные проемы, проходы в стенах), поместив ее в защитную трубу FV PE.

На деформационный шов можно накладывать только входную и возвратную трубы, ведущие к отдельным контурам, размещенным в муфте, но не трубы контура. Минимальная длина патрубка (см. рис. 8) составляет 20 см с каждой стороны деформационного шва. Минимальная ширина деформационного шва 8 мм.

2. 2. ТРУБЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Трубы ФВ МУЛЬТИПЕРТ-5 и ФВ МУЛЬТИПЕКС-5 относятся к качественной, контролируемой и сертифицированной продукции. После получения пластиковых труб на строительной площадке транспортируйте, храните и перерабатывайте их так, чтобы:

защищены от любых повреждений
трубы отопления не должны находиться под прямыми солнечными лучами
срок хранения не более 3 месяцев при хранении без защиты

хранятся на ровном основании без острых краев
защищены от масел, жиров, красок и длительного воздействия солнечных лучей

5-слойная высокогибкая системная труба PE-RT с повышенной термостойкостью по EN ISO 22391, с кислородным барьером по DIN 4726, с повышенной защитой от механических повреждений при транспортировке и погрузочно-разгрузочных работах на строительной площадке. Упаковка содержит 200 м в картонной пачке с лентой. Вес упаковки около 25 кг.

Проницаемость кислорода при 40°C значительно ниже предела DIN 4726. С помощью метода HP барьерный слой EVOH неразрывно соединяется с основной трубой PE-Xa с повышенной термостойкостью, высокой гибкостью, из плетеного полиэтилена.

Трубы полиэтиленовые отопительные ФВ МУЛЬТИПЕРТ-5

2.1. ЭТАПЫ МОНТАЖА НАПОЛЬНОГО ОТОПЛЕНИЯ В СИСТЕМЕ FV THERM

Электрические и санитарно-технические работы, внутренняя штукатурка и окна должны быть закончены до установки изоляции и обогрева площади. Штукатурки необходимо штукатурить вплотную к опорному основанию. Ровность рядного пола перед установкой системы теплого пола должен проверить специалист с помощью счетчика. Максимальный допуск по высоте составляет 1 см на всей площади помещения для установки. Счета метров обычно отмечают кружком или другим способом на дверных проемах во время строительства. Допуски на размеры соблюдаются согласно DIN 18202 (допуски на шлифованные конструкции). Плоскостность необходимо проверить перед установкой изоляции. Возможные неровности нужно убрать или выровнять. С пола нужно удалить остатки штукатурки и прочую грязь.

Области пола, граничащие с землей, должны быть изолированы от влаги в соответствии с DIN 18195 (строительная изоляция). Точное определение выполнения строительного утепления производится чертежником или архитектором. Мастер, занимающийся утеплением, должен проверить пригодность герметика и в письменной форме сообщить о возможных опасениях по поводу гидроизоляции в строительную администрацию. Если выполняется монтаж битумного уплотнения, т.е. битумных поясов перед укладкой утеплителя необходимо уложить полиэтиленовый внутренний слой толщиной 0,1 мм. На запайку свободно укладывается фольга. Трубы на полу необходимо правильно закрепить и зафиксировать от перемещения. Выравнивающая изоляция должна быть уложена для достижения правильной структуры пола. На нижний утеплитель можно положить еще один слой утеплителя. Для выравнивающей изоляции можно использовать только «жесткую» изоляцию (EPS-DEO, PUR, …). Стыки отдельных слоев многослойной изоляции не могут перекрываться, а чередоваться (см. рис. 11).

3.1. FV ТЕРМОИЗОЛЯЦИОННЫЙ ПОЯС В СБОРЕ

Краевой изоляционный пояс необходимо надлежащим образом выполнить на каждой вертикальной части конструкции, такой как колонны, дверные проемы, камин, шахта лифта и т.д. Краевой пояс может быть установлен перед укладкой последнего слоя утеплителя относительно теплоизоляции многослойной конструкции. Фольгу с краевым поясом необходимо укладывать так, чтобы краевой стык между тепло- и звукоизоляцией был полностью закрыт и в него не попали посыпка или вода. Краевые швы должны доходить от опорного основания до поверхности пола и обеспечивать минимальное смещение 5 мм относительно нагревательных элементов. Краевой пояс должен быть зафиксирован от смещения при установке накладки. Краевой пояс утеплителя, расположенный над листом покрытия после заливки, можно снимать только после окончательной укладки верхнего слоя пола во избежание образования акустического моста или повреждения конструкции. Кроме того, наведение должно быть завершено до снятия остальной части краевой ленты изоляции. После этого монтируются планки цоколя пола.

3.2. Схема расположения системных листов FV THERM

Выбор системных листов зависит от требований по теплоизоляции и звукоизоляции согласно нормам ENEV / DIN 4109 / DIN 4108. Укладка изоляционных слоев и системных листов осуществляется на плоское опорное основание. Если на сырой пол проложены монтажные или электрические линии, их необходимо сохранить и предусмотреть место для них под изоляцией теплого пола. Первый слой многослойной изоляции необходимо отрегулировать таким образом, чтобы для рулона системы EPS / системных листов формировалось основание всей площади и текущая закрытая область. Что касается двухслойной компоновки, то сборка слоев должна выполняться с превосходными стыками. Многослойная сэндвич-пленка на верхней стороне рулонов / листов системы является защитным слоем изоляционного слоя в соответствии с DIN 18560. Односторонний нахлест фольги служит для покрытия компенсационных швов. Передние компенсаторы необходимо проклеивать только лентой ФВ. Детали заполнения, вставленные без нахлеста фольги, необходимо заклеить лентой. Перед использованием залитого топпинга необходимо правильно заклеить его скотчем, чтобы предотвратить попадание в него топпинга или воды. На зданиях необходимо сохранить деформационный шов. Максимальная допустимая высота сборки пола должна быть

3.3. Фитинг шкафа распределителя теплого пола

Распределители контура пола встраиваются в шкафы. Помимо распределителя в шкафу расположены запорные клапаны и клапаны накачки и выпуска воздуха системы. Есть также регулирующие компоненты или насос или смешивание. Шкаф устанавливается до сборки схемы. Шкаф ФВ можно поставить под штукатурку, если стена достаточно толстая; если стена недостаточно толстая, шкаф FV крепится к стене.

3.4. Разводка труб отопления FV THERM

Разводка труб начинается с крепления труб отопления на всасывающем распределителе. При затягивании винтов (размер 30) важно удерживать ответную часть (размер 24) на распределителе. Момент затяжки ограничен 30 Н. Края труб должны быть разделены под прямым углом. Место пересечения пола со стеной защищено установкой трубы в защелкивающуюся направляющую FV, позволяющую зафиксировать кривую в диапазоне от 0 до 90°C. Крепление труб к валу системы FV EPS осуществляется с помощью скоб FV и оригинального стабильного пистолета системы FV. Скрепки FV устанавливаются на расстоянии примерно 50 см, если трубы отопления прямые, при изменении направления используется расстояние примерно 30 см. Как вариант, на утеплитель можно положить крепежные рейки и вставить в них трубы.

Для компоновки необходимо соблюдать следующие интервалы

Вертикальные детали конструкции: 50 мм
Лифты, шахты, дымоходы, камины: 200 мм

Минимальный коэффициент изгиба 5 x r (внутренний диаметр труб) не может быть уменьшен согласно DIN 4726 норма. Расположение труб отопления может быть змеевидным или противоточным. Что касается равномерного рассеивания тепла, предпочтение отдается змеевидной схеме, поскольку она создает постоянный ход температуры пола. Трубы с меньшим шагом, чем в жилой части, прокладывают в более прохладных местах (северная стена с большим окном или стеклянная стена) и создают маргинальную зону, которая либо является частью контура, либо частью отдельного контура.

Что касается расположения поворотных петель в середине отопительного контура, необходимо соблюдать минимальный размер, соответствующий коэффициенту изгиба по DIN 4726. Минимальный коэффициент изгиба составляет 75 мм для трубы 15×1,8 мм, 85 мм для трубы 17×2,0 мм. . См. рис. 14 в случае острого изгиба, r=17×5=85 мм, длина петли 197 мм, ширина 170 мм для трубы 17×2,0.

Острые перегибы, образовавшиеся после нарушения минимального соотношения труб, подлежат удалению. Зажимы можно монтировать только на прямых линиях труб. Краевая труба укладывается примерно в 5 см от маргинальной ленты на полиэтиленовую пленку, образуя часть маргинальной ленты. Крепление первой трубы к основанию гарантирует, что затирка не будет просачиваться под пленку.

Зажим ФВ должен располагаться на прямых участках труб, а не в перегибах при ремонте труб отопления или обработке оставшихся отрезков. Хомут трубы должен быть измерен и отмечен в строительной документации.

ТЕМПЕРАТУРА ПОВЕРХНОСТИ ПОЛА

Решающим фактором для определения максимальной температуры поверхности является использование помещения. Максимальная температура поверхности пола ограничена 29°C в жилой зоне (влажные помещения 33°C / крайняя зона 35°C) в соответствии с DIN EN 1264. Выбор напольного покрытия определяет температуру поверхности или равномерное распределение напольного отопления. температура поверхности.

Равномерное распределение температуры определяется его сопротивлением теплопроницаемости, нагрев означает чрезмерную температуру, расстоянием между трубами отопления и типом расположения
.

СИСТЕМА НАПОЛЬНОГО ОТОПЛЕНИЯ FV КОНСТРУКЦИЯ ПОЛА

4. РАСПРЕДЕЛИТЕЛЬ НАПОЛЬНОГО ОТОПЛЕНИЯ FV THERM

Что касается технических возможностей регулирования, то для каждой комнаты необходимо добавить отдельный контур отопления. Помещение делится на несколько отопительных контуров, если помещение больше, чем может покрыть один контур. Заезды длиной более 120 м не допускаются. Несколько нагревательных контуров могут образовывать один расширительный блок.

Требуемый распределитель отопительных контуров определяется количеством установленных отопительных контуров. Рекомендуемая максимальная потеря давления в системе (включая распределитель и соединительные винты) составляет 250 мбар.

Распределитель сконструирован таким образом, что его можно установить на стене или в шкафу распределителя. Максимальное количество цепей, подключаемых к одному распределителю – 12.

5. КОНТРОЛЬ ГЕРМЕТИЧНОСТИ

После завершения установки устройство необходимо профессионально заправить и проверить на водонепроницаемость. Должен соблюдаться стандарт VDI 2035 (предотвращение повреждений в системах отопления с горячей водой).

Все впускные и обратные клапаны подключены к распределителю контура отопления. Шланг подключается к источнику воды. Шланг, заканчивающийся в розетке или за пределами дома, соединяется с обратным рукавом. После открытия впускного клапана происходит удаление воздуха из распределителя подачи. После этого открываются первый впускной клапан подачи и первый реверсивный рычаг.

Когда отопительный контур заполнен водой так, что из него не выходит воздух, первый отопительный контур закрывается. Действия аналогичны для других отопительных контуров. Заправочная и выпускная арматура закрывается, когда процесс заполнения и выпуска воздуха завершен. После этого открываются все впускные и обратные клапаны. Заполненная водой система проходит испытания под давлением в соответствии с требованиями нормы CSN EN 1264. Опрессовка производится водой для предотвращения повреждения труб. Испытательное давление в два раза превышает рабочее давление, но не менее 6 бар (согласно CSN EN 1264-4). Испытательное давление восстанавливается через два часа. Возможное снижение давления происходит из-за расширения труб. Тестирование длится 12 часов. Испытание под давлением считается успешным, если из труб, соединений и соединений не протекает вода, а испытательное давление не снижается более чем на 0,1 бар в час. Отчет об опрессовке составляется и вносится в проектно-сметную документацию.

Шаровые краны соединительной системы закрыты во время опрессовки для защиты нагревательных устройств и предохранительных устройств.

6. ГИДРАВЛИЧЕСКАЯ НАСТРОЙКА

Индивидуальная настройка отопительных контуров выполняется после завершения контроля затяжки и перед вводом устройства в эксплуатацию (согласно DIN EN 1264/EnEV). Показатели настройки отдельных отопительных контуров указываются в материалах проекта и затем устанавливаются на указателях расхода подающих рукавов.

7. ПРОИЗВОДСТВО ПАСТЫ И ВВОД В ЭКСПЛУАТАЦИЮ НАПОЛЬНОГО ОТОПЛЕНИЯ

Заливка труб теплого пола осуществляется после успешного опрессовки. Заливка осуществляется с помощью заполненных водой труб и рабочего давления. Производство пасты соответствует требованиям DIN 1055.

Цементная посыпка

Пластификатор ФВ добавляется в цементную посыпку для лучшего покрытия трубы, протечки бетона по всей трубе, лучшей теплопроницаемости и против повреждений
образующихся из-за воздействия воздухоотвода добавки, содержащие кальций или пластификаторы, добавляемые в топпинг Сульфат кальция и цементные посыпки перед укладкой пола нагревают. Функциональный подогрев можно проводить не ранее, чем через 21 день после применения цементных посыпок и 7 суток при использовании кальцийсульфатных посыпок.

Пластификатор цементной посыпки дозировка:

M _S = 6,0 · Ар · th. [кг]

где: Ap = площадь пола с подогревом [м ^₂ ]

тыс. кв. = планируемая толщина пасты [см]

M _s = количество пластификатора FV для бетона [кг]

Теоретический расход пластификатора FV при использовании листа толщиной 45 мм поверх трубы:

На 1 м2 бетонного покрытия = 0, 39 кг
На 1 м3 бетонного покрытия = 6,0 кг

Теплый пол | ЭнеСо

Зачем использовать теплый пол

Человек воспринимает температуру через лучистую составляющую. Большая площадь помещения создает ощущение уюта и удовлетворения. Плюс, что удивительно, он может работать при более низкой температуре и Таким образом, комфорт может быть достигнут раньше.

Система теплых полов позволяет снизить температуру отопительной воды до минимально возможный уровень и обеспечивает эффективную работу возобновляемых источников, таких как тепло насосы, фототермальные солнечные коллекторы и т.д.

Страх перед перегревом и сопутствующими рисками для здоровья был вызван либо плохой конструкцией, либо ранее использовалась высокая заданная температура.

ПРОЕКТИРОВАНИЕ НАПОЛЬНОГО ОТОПЛЕНИЯКак нам действовать?

КОНСТРУКЦИЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

Мы разработаем систему утепления пола, точно адаптированную к дому, требуемую температурный градиент источника. В конечном счете, мы пытаемся спроектировать систему с максимально плотным возможное распределение, чтобы мы могли дополнительно понизить температуру теплоносителя до самый низкий возможный уровень

Мы добавляем ингибиторы коррозии и водорослей в инфузионную систему распределения, чтобы предотвратить блокировку потока, вызванную за счет роста водорослей, что регулярно происходит в низкотемпературных системах.

Предлагаем трубы для теплого пола в исполнении с максимально возможным кислородным барьером либо от Rehau PEX-A, либо от Tiemme PEX-B. или, возможно, полибутилен.

Мы используем системные пластины с жесткой фольгой, которые обеспечивают надежную фиксацию труб даже в случай неосторожного обращения при заливке ангидрида или при бетонировании.

ПРОЦЕДУРА ПРОЕКТИРОВАНИЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

Определение отапливаемых помещений и температуры окружающей среды
Определение температуры отопительной воды
Расположение коллектора и коллектора
Моделирование и проектирование плотности труб
Создание чертежа укладки трубы для сборки
Сборка коллектора и коллектора
Тесное согласование со зданием в отношении высоты этажей и толщины подстилающего полистирола
Монтаж щита системы теплого пола
Обмотка труб теплого пола согласно чертежу пола
Испытание на нагрев
Регулировка системы либо по расходу, либо по установке подключенных электроприводов к термостатам
Сдача и обучение

Стандартно мы предлагаем систему термостатов для напольного отопления, которые контролируют температуру. в соответствующих комнатах/зонах. Термостаты могут быть как механическими, так и электронными. термостаты, связанные с измерением концентрации CO2 и, таким образом, связанные с воздухом восстановление.

Мы предлагаем электроприводы для напольных агрегатов не только в режиме ВКЛ/ВЫКЛ, но теперь и в виде ПИД-регулирования — пропорциональное регулирование расхода, при котором отсутствует циклический нагрев и охлаждение напольное и непрерывное регулирование расхода в зависимости от достигнутой температуры в помещении.

запрос без обязательств

ПРИМЕР РЕАЛИЗОВАННЫХ ЗАКАЗОВ

Показать все

Установка теплового насоса «воздух-вода» Mitsubishi Zubadan 14 кВт, теплых полов и накопительного бака TECHTRANS PAST 750 L — Чешский Рай — 2014

фото

О компании ЭНЕСО

Компания ENESO была основана в 2009 году и с момента своего основания занимается проектированием-реализацией-обслуживанием фототермальных и фотогальванических солнечных систем, электронных систем безопасности, GSM камер и отопления. Солнечные батареи используются для круглогодичного нагрева воды в домах и предназначены для того, чтобы максимально использовать воздействие солнечных лучей в течение всего года, при этом максимально быстро возвращая первоначальные вложения.

Подробнее о компании ЭНЕСО

лет на
рынке

312

выполнено
проектов

200

довольны
клиентов

Партнерские компании

Мы вносим свой вклад и поддерживаем

Энесо с.

р.о.

Штаб-квартира: Žitavská 56/50, 460 01 Либерец (карта)

Офис в Праге: Podnikatelská 565, 190 11 Praha 9 — Běchovice (Areál BĚCHOVICE KKIG budova 10A) (мапа)

Офис в Брно: Božetěchova 133,
612 00 Брно — Кралово Поле (карта)

Владелец и исполнительный директор: Ing. Алоис Ласка, доктор философии.

Телефон: +420 605 502 676

Электронная почта: alois&период;laska@eneso&период;cz

ИН: 22772804 │ ИНН: CZ22772804

Отметка файла:
C 30960 зарегистрирован в Окружном суде в Усти-над-Лабем

Хочу спросить? Напишите нам.
