Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться. Статьи
| ||||||
Электромонтажные клеммы и соединители WAGO предлагают оптимальные решения для монтажа любого продукта — как в распределительных коробках, так и блоках.
Наиболее популярны изделия: 1) Клеммы для осветительного оборудования серия 224 Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.
2) Универсальные соединительные клеммы для всех типов медных проводников серия 221
3) Универсальные соединительные клеммы для всех типов медных проводников серия 222 4) Соединители для распределительных коробок серий 2273 и 773 Cерия 2273 — предназначена для соединения алюминиевых и медных проводов.  Клеммы позволяют осуществлять подключение одножильных и многожильных медных проводов до 3 класса гибкости, алюминиевых проводников, а также смешанный монтаж. Продукты серии 2273 можно использовать для подключения одножильных проводников до 2,5 мм²; серия 773 — быстросъемные самозажимные клеммы WAGO 773 — это специальная серия изделий для распределительных коробок. Они рассчитаны на подключение 2–6 проводов. Допустим для работы с одножильными проводами. Возможен также монтаж клемм данной серии на DIN-рейку с помощью специальных адаптеров. Контактные клеммы серии 773 используются для присоединения одножильных медных и алюминиевых проводов, а также многожильных медных с наконечником. Их применяют в распределительных коробках/ящиках с электрическими цепями переменного тока, которые работают с сетью на 50 Гц, продукты серии 773 подключают соединители до 6 мм².
Как правильно пользоваться:
При использовании многоразовых клемм каждый проводник вставляется в отдельное отверстие. Сначала зачищается старая изоляция на 1–1,5 см. Затем нужно приподнять оранжевый зажимы в серии 221 и 222, вставить провод в разъем и отпустить зажим. Все очень просто, больше вам ничего делать не придется. При соединении многожильных проводников нет необходимости в опрессовке. Кстати, с помощью оранжевого зажима можно быстро разъединить контакт для проведения диагностики цепи.  |
Вставное соединение однопроволочных проводников, например, в наших соединителях для распределительных коробок, экономит время и деньги.
При этом входящая в состав устройства пружина срабатывает и намертво зажимает провод.Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.
Крепеж | Инструмент | ЗСИ и фурнитура | Кабель, провод | Электротовары | Сантехника | Отопление, насосы, КИПиА | Сопутствующие товары |
Как правильно соединять провода | dela-v-dome.ru
По современным правилам ПУЭ 7-ой редакции разрешено для соединения электропроводов использовать четыре способа:
- Клеммные соединения;
- Соединения колпачками СИЗ;
- Соединения проводов сваркой;
- Ответвительные сжимы.
Рассмотрим подробно каждый из этих способов соединений.
1. Клеммные соединения
При монтаже электропроводки необходимо применять для соединения и разветвления проводов качественные изделия, т.к. надежный монтаж — залог электробезопасности.
Провода желательно использовать медные, но в быту приходится иногда состыковывать медные и алюминиевые провода.
Главное правило при таком соединении электропроводов — нельзя соединять между собой медный(Cu) и алюминиевый(Al) провод непосредственно, соединять можно только с помощью различных видов латунных клемм.
Клеммные соединения подходят как для проводов из разнотипного материала, так и для проводов из одного металла. Сама клемма изготовлена из латуни, в качественных изделиях еще и заполнена гелем, который препятствует окислению провода. Клеммы чаще всего выпускаются в виде колодок, сборок по две и больше клемм в каждой.
Клеммные колодки, иначе называемые клеммниками, по способу закрепления проводов бывают трех видов:
- Пружинные,
- Винтовые,
- Ножевые.
Пружинные зажимы
Клеммы такого типа называют зажимами, т.к. провод зажимается внутри клеммы пружиной, обеспечивающей надежный контакт. В некоторых зажимах контакты заполнены смазкой против появления окисной пленки на проводе, что дает гарантию надежного контакта в дальнейшем.
При монтаже электропроводки надо применять зажимы, рассчитанные на на соответствующий ток, диаметр провода, напряжение. Все эти данные есть на корпусе зажима.
Зажим WAGO. На практике провода в изоляциях разных цветов никогда не могут соединяться. Каждый конкретный зажим объединяет провода определенного назначения.
WAGO внутри
Подобными зажимами соединяют преимущественно однопроволочные жилы электропроводов, хотя встречаются модели пружинных зажимов и для многопроволочных жил. Существуют зажимы разных видов и на разное число электропроводов.
Назад к перечислению видов клеммных зажимов.
Зажимами Wago правильно пользоваться при разветвлении жил нуля и фазы.
Для ответвления от жилы защитного заземления(РЕ) необходимо применять зажим иного типа, т.к. основная жила не должна разрываться, что невозможно выполнить в зажиме Wago. Для этой цели может служить, к примеру,
зажим ножевого типа. О них немного ниже.

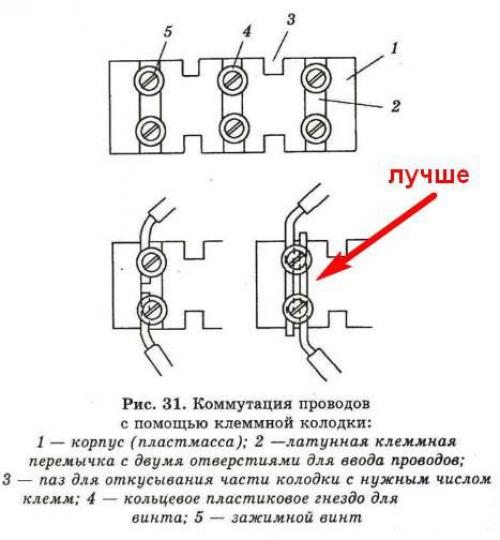

Клеммные блоки винтового типа
Клеммные блоки
Клеммные блоки винтового типа выпускаются для соединений электропроводов разного диаметра. Не применяются для соединений многопроволочных электропроводов, если они не обжаты латунными наконечниками. Число проводников, зажимаемых одновременно — не больше 3-х. Провода для соединения зачищаются от изоляции на расстояние, достаточное для зажима под оба винта.
При монтаже медных проводов в разветвительных коробках такие клеммы удобны тем, что соединение получается компактным, его легко разместить в монтажной коробке. Однако из-за жесткости медных жил при укладывании клеммы в монтажную коробку в соединении может появиться неконтакт. В этом случае зажимы Wago предпочтительней.
Винтовой зажим на ДИН рейку
Электрические параметры на корпусе
Еще один недостаток винтовых клемм в том, что их надо подвергать ежегодной ревизии, т.е. подкручивать раз в году, а зажимы Ваго служат не менее 30 лет без дополнительного обслуживания.
При соединении жил из разных материалов под каждый винт клеммы пропускают по одному проводнику, не допуская их непосредственный контакт. Надежность такого соединения, где для крепления каждого провода используется всего один винт, намного меньше, чем при использовании зажима Wago.
Если надо соединить проводники из разных материалов, то это можно сделать с помощью обычной гайки, винта, шайбы-гровер и дополнительной шайбы между проводниками, чтобы исключить их непосредственный контакт:
Один из видов соединений проводов из разнородных металлов
Для коммутации Нуля(N) и Земли(РЕ) в электрощитке применяют шинки с винтовыми клеммами:Шинка PE
Шинки в щитке.
Слева-РЕ, справа-Ноль.
Кроме щитка дополнительную шинку РЕ можно разместить по месту разветвления на розетки, т.е. в комнатах, кухне, установив для нее отдельную коробку.
Назад к перечислению видов клеммных зажимов

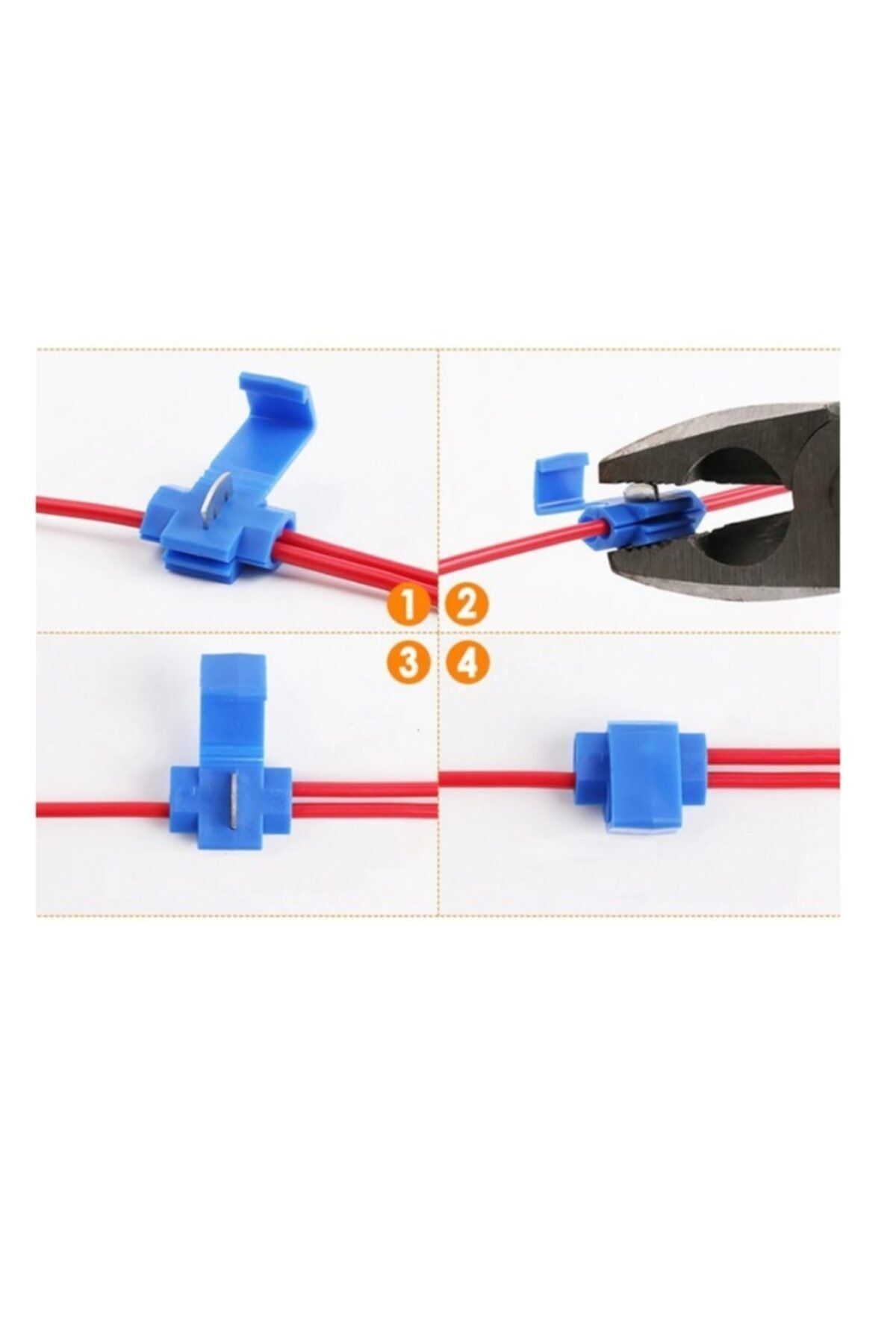

Клеммные соединители ножевого типа
Служат для врезки в несущий провод ответвлений. Оба провода могут иметь одинаковый диаметр, но чаще у несущего он больше. С помощью соединителей такого типа делают ответвления на розетки от неразрывной земляной жилы РЕ. Оплетку в месте врезки снимать не надо ни с несущей жилы, ни с ответвляемой. Нож прорезает оплетку насквозь. Для закрепления защелки на зажимах ножевого типа иногда приходится применять пассатижи, чтобы прорезать изоляцию провода. Соединение получается надежным и компактным.
Назад к перечислению видов соединений проводов
Если электропровода из разнородных материалов соединяют только с помощью клемм, то провода из одного материала могут коммутироваться кроме клемм еще и изолирующими колпачками, иначе СИЗ — соединительными изолирующими зажимами.
Они бывают разного диаметра, разного цвета и формы. Изготовлены из пластика с навинченной стальной пружиной по внутреннему конусу. Внутри некоторые виды колпачков наполнены гелем от окисления проводов.
Колпачки применяют для соединения и изоляции как многожильных, так и одножильных проводов из одного материала, т.к. в них провода имеют непосредственный контакт, который не допускается при разнородных материалах проводов.
Для соединения провода очищают от изоляции на расстояние немного меньшее длины колпачка, затем складывают вместе и скручивают колпачком. Последние витки для надежности надо провернуть пассатижами.
На колпачках указан общий диаметр соединяемых проводов. Это надо учитывать, подбирая колпачок, т.к. иначе не будет надежного соединения.
Назад к перечислению видов соединений проводов
Самый надежный способ соединения проводов — это соединение сваркой. Свариваться должны провода только из одного материала, либо только медные, либо только алюминиевые.
Технология сварки проста, но возникает вопрос в приобретении сварочного аппарата и определенного опыта в работе.
Провода очищаются от изоляции, производится их скрутка с последующим отсечением конца до равной длины каждого провода. И только потом производится сварка конца. На конце образуется маленький шарик от расплавленного металла.
Изолировать оголенные концы проводов надо изолирующими колпачками СИЗ.
Соединение сваркой получается компактным, надежным в эксплуатации и долговечным. Соединение легко вмещается в распаячную коробку и не теряет контакт при укладывании в нее.
Назад к перечислению видов соединений проводов
4.Ответвительные сжимы
Ответвительный сжим «Орех»
Ответвительные сжимы, иначе называемые «Орехи», позволяют сделать ответвления от несущей жилы. Чаще всего используются вне квартиры и дома из-за больших рабочих диаметров провода.
Для присоединения к несущей жиле ответвления эта жила зачищается на расстояние, равное длине металлических пластин, так же зачищается и провод ответвления.
Оба провода укладываются в желобки пластин и стягиваются винтами.
Содержимое сжима
Подобными сжимами можно соединять и разнородные провода, т.е. медь и алюминий.
Назад к перечислению видов соединений проводов
Все остальные соединения, до сих пор еще применяемые в быту и даже кое-где на производстве, а именно: скруткой, скруткой с последующей пайкой, по современным правилам ПУЭ не допускаются.
Технология соединения | WAGO USA
Минимизируйте расходы и максимально увеличьте безопасность вашего приложения с помощью технологий WAGO CAGE CLAMP ® .
Являясь мировым лидером в области технологий соединений с пружинным давлением, WAGO предлагает идеальную систему соединений, отвечающую вашим конкретным потребностям.
Еще в 1951 году компания WAGO реализовала концепцию использования давления пружины вместо винтов для соединения проводников. «WAGO Connector» был первым в мире соединителем PUSH WIRE ® для распределительных коробок.
Ваши преимущества:
- Сокращение времени подключения для снижения трудозатрат
- Быстрый ввод в эксплуатацию снижает первоначальные затраты, а необслуживаемые соединения обеспечивают долгосрочную экономию
- Прочная конструкция: изделия с технологией CAGE CLAMP ® также могут использоваться в суровых условиях — в любой точке мира
Эффективные инновации
Наши технологии подключения
Проверено в миллиардах применений по всему миру
Универсальная система соединения, которую мы изобрели в 1977 году, известна как CAGE CLAMP® и является отраслевым стандартом для технологий электрического соединения.
Вся информация о CAGE CLAMP ® :
- Для заделки одножильных, многожильных и тонкожильных проводников сечением от 0,08 до 35 мм² (28–2 AWG). Как CAGE CLAMP®, так и токовый стержень образуют автономный зажимной узел.
- CAGE CLAMP® изготовлен из высококачественной хромоникелевой пружинной стали.
- Токовая шина изготовлена из электролитической меди с луженой поверхностью.
Как CAGE CLAMP®, так и токовый стержень образуют автономный зажимной узел.ЗАЖИМ КЛЕТКИ ® Заделка
Для всех типов проводников:
- Открыть зажим
- Вставить проводник
- Ослабить зажим – готово!
Просто нажмите
ВСТАВНОЙ ЗАЖИМ CAGE CLAMP ® — это универсальная технология соединения для всех типов проводников, обеспечивающая простоту вставных концевых заделок.
Краткий обзор всей информации о зажимах Push-in CAGE CLAMP ® :
- Для заделки одножильных, многожильных и тонкожильных проводников сечением от 0,14 до 25 мм² (24–4 AWG).
- Подключайте жесткие проводники, просто вставляя их в блок – без инструментов.
ВСТАВНОЙ ЗАЖИМ CAGE CLAMP ® Концевая заделка
Этот тип соединения позволяет заделывать проводники двумя различными способами: проводник, снять рабочий инструмент – готово!
Жесткие проводники, такие как одножильные, многожильные и тонкопроволочные проводники с наконечниками, можно заделывать, просто вставив их внутрь без использования рабочего инструмента.
Для удаления проводника всегда требуется рабочий инструмент.
Самая быстрая технология подключения
Система соединения PUSH WIRE ® использует жесткость проводника для компенсации усилия зажима при введении. PUSH WIRE ® в основном используется в соединителях распределительных коробок.
Краткий обзор всей информации о PUSH WIRE ® :
- Подключайте как одножильные, так и многожильные провода.
- Жесткость проводника используется для компенсации силы зажима путем простого вдавливания проводника в устройство.
- Каждый провод зажимается в отдельном зажимном устройстве.
- Воронкообразный ввод для проводника предотвращает соединение нескольких проводников в одном зажимном узле.
PUSH WIRE ® Заделка:
- Просто вставьте жесткие одножильные и многожильные провода в блок без использования каких-либо инструментов.
- Удалите проводник, одновременно скручивая и вытягивая проводник.
Универсальное соединение для больших проводников
Система винтовых зажимов POWER CAGE CLAMP обеспечивает оптимальное усилие зажима для проводников с большим поперечным сечением до 185 мм² (350 тыс. смил).
Краткий обзор всей информации о POWER CAGE CLAMP:
- Диапазон проводников: 10 … 185 мм² (8 AWG … 350 kcmil)
- Откройте зажим с помощью T-образного ключа.
- Фиксирующий язычок удерживает зажим в открытом положении для облегчения заделки проводника — идеально подходит для проводки трехфазной цепи.
POWER CAGE CLAMP Разъем:
- Чтобы открыть зажим, вставьте Т-образный ключ и поверните против часовой стрелки до упора.
- Затем нажмите на оранжевый фиксатор. Зажим запирается в открытом положении для проводки без помощи рук.
- Вставьте зачищенный проводник в блок зажима до упора обратного упора.
- Короткое движение против часовой стрелки закрывает зажим, фиксируя проводник.
Все продукты
Откройте для себя разнообразие продукции WAGO.
Показать список продуктовЭто также может вас заинтересовать
Категории нашей продукции
Электрическое соединение
Для быстрых, надежных и не требующих обслуживания соединений WAGO — ваш партнер для всех типов проводников. Ассортимент нашей продукции простирается от систем клеммных колодок для монтажа на рейку или клеммных колодок для установки и подключения на месте, от вставных разъемов и проходных компонентов до соединений для печатных плат и решений для маркировки.
Узнать больше
Интерфейс Электронный
Простота эксплуатации при максимальном времени безотказной работы системы: интерфейсные модули WAGO отвечают самым строгим требованиям. Планируйте и надежно выполняйте свои задачи с помощью наших преобразователей сигналов, релейных и оптопарных модулей, преобразователей напряжения и источников питания, а также интерфейсных модулей и системной проводки.
Узнать больше
Технология автоматизации
Измерение, управление, регулирование: технология автоматизации WAGO и связанное с ней программное обеспечение готовы к будущему и экономят время. Наши системы ввода-вывода, контроллеры, дисплеи и панели отличаются высочайшим уровнем надежности даже в экстремальных условиях.
Узнать больше
Основные сведения о клеммных колодках и их различных подтипах
Загрузите эту статью (и остальные статьи из нашей серии о подключении) в библиотеке Design Guide.
Клеммные колодки представляют собой разновидность соединительных компонентов для соединения секций электронных схем в промышленных приложениях. Они включают в себя электропроводящие узлы с гнездами для крепления проводов, заключенными в монолитный пластиковый корпус. Некоторые клеммные колодки имеют контактные площадки или ножки для подключения к печатным платам, но большинство из них имеют собственные корпуса для привинчивания к раме машин, крепления к боковым сторонам промышленных электрических компонентов, защелкивания в промышленных направляющих и стойках или монтажа на внутренних стенах.
корпусов пультов управления. Здесь мы сосредоточимся на последнем. Обратитесь к статье motioncontroltips.com о геометрии DIN-рейки для получения дополнительной информации о DIN-рейках, на которые монтируются многие клеммные блоки. Также обратитесь к дочернему сайту Design World eeworldonline.com для получения дополнительной информации о клеммных колодках для печатных плат — тех, которые припаяны или иным образом монтируются к печатным платам и соединяют тонкие провода для низковольтных приложений питания и управления между компонентами печатной платы.
На этой DIN-рейке установлены клеммные колодки и (в синих корпусах) реле на основе электромеханического действия.
Корпусные клеммные колодки лучше всего подходят для полупостоянных и постоянных подключений сигналов и питания… с размерами проводов и кабелей от тонкого 16 американского калибра проводов (awg) до логического эквивалента -7,5 awg — массивного круглого сечения mil из 600 kcmil или MCM. Большинство всех конструкций клеммных колодок обеспечивают надежное крепление провода, а также легкое отсоединение провода, что позволяет проводить проверки, ремонт и замену проводки и подключенных компонентов.
Клеммные колодки общего назначения (иногда называемые просто электрическими колодками или клеммами для проводов) широко применяются в бесчисленных приложениях в качестве точек подключения электрических соединений. Другие более специализированные клеммные колодки включают:
• Клеммные колодки для передачи сигналов ввода-вывода
• Клеммные колодки для распределения питания
• Клеммные колодки для подключения двигателей, включая однофазные и трехфазные двигатели для различных промышленных применений
• Клеммные колодки для использования в качестве блоки заземления — разработаны специально для соединения с землей)
• Клеммные блоки для использования в качестве блоков предохранителей — в которых два провода соединяются с предохранителем для защиты цепи.
В отличие от других вариантов соединителей, таких как кабельные соединители DIN, штыревые разъемы, соединители D-sub и промышленные гнездовые соединители, одна клеммная колодка обычно обеспечивает только одно (однополюсное) проводное соединение с имеющейся электронной схемой.
Тем не менее, клеммные колодки поставляются в многорядных банках для присоединения массивов проводов к цепям по мере необходимости.
Рассмотрим особый случай интерфейсных блоков. Также называемые интерфейсами клеммных колодок , они отличаются наличием двух типов разъемов… один из которых обычно имеет форму очень длинного массива розеток для подключения отдельных дискретных проводов. На самом деле задача интерфейсного блока состоит в том, чтобы соединить ряд проводов от силового компонента с готовым кабелем (со специальным разъемом) от контроллера или другого слабосигнального компонента. Например, один общий интерфейс может принимать 37-контактный штекер D-sub и подключать его к 38-контактной клеммной колодке, которая удерживает провода в своих клеммах с вставными контактами. Напомним, что Сверхминиатюрный разъем D назван в честь своего характерного D-образного металлического экрана штекера … возможно, наиболее известного из-за того, что он использовался на концах кабелей старых потребительских принтеров.
Имеется множество интерфейсов клеммных колодок для подключения различных разъемов DIN, а также плоских разъемов, разъемов IDC и других стандартных кабельных наконечников. Некоторые стили с функциями безопасности включают в себя розетки для проводов с глухой передней частью, которые утапливают проводящие элементы в пластиковый корпус. Другие стили имеют ступенчатую (многоуровневую) конструкцию для экономии места и облегчения доступа ко всем разъемам для проводов, даже если одна секция блока уже подключена.
При выборе клеммной колодки первостепенное значение имеют номинальные токи. Чрезмерный ток через клеммную колодку может вызвать перегрев и выход из строя. Напряжение обычно не является проблемой, но все же является ключевым параметром клеммной колодки: чрезмерное напряжение (хотя и редкое) может вызвать пробой диэлектрика и утечку тока между соседними колодками. Опубликованные значения пути утечки (между клеммами) и зазора (расстояние по воздуху) клеммной колодки также влияют на номинальное напряжение.
Розетки на клеммных колодках должны быть достаточно большими, чтобы в них можно было вместить кабельные сечения конструкции. Тип провода (одножильный или многожильный) частично определяет, какие типы клемм являются наиболее подходящими: одножильный (одножильный) провод обычно достаточно жесткий, чтобы отодвинуть пружинный механизм внутри вставных соединителей, тогда как многожильные провода часто используются с винтовыми клеммами на клеммных колодках.
Подробнее о розетках внутри клеммных колодок Элементы, контактирующие с проводами внутри клеммных колодок, часто изготавливаются из медного сплава с тем же коэффициентом теплового расширения, что и провод, который они размещают. Это позволяет избежать проблем, связанных с разной скоростью расширения, а также проблем, связанных с электролитическими реакциями при соприкосновении разнородных металлов. Там, где клеммная колодка, вероятно, допускает вставку как одножильного провода, так и многожильного провода, некоторые производители изготавливают контактирующие с проводом элементы из бериллиевой меди.
Клеммные колодки с винтовыми клеммами используют винты для крепления кабелей и проводов. Обычно они встречаются в блоках, работающих с умеренными напряжениями и токами, и требуют, чтобы технический специалист вставлял провода в открытые розетки, а затем с помощью отвертки затягивал небольшую пластину на проводе, чтобы надежно удерживать его. Клеммные колодки большего размера могут вставлять металлические оболочки розеток, чтобы сделать контакт проводов еще более надежным. Подтипами винтовых клемм являются контакты с зажимом для ленты (в которых используется винт для зажима провода и узел ленты) и трубчатые контакты. В последних используется прямоугольная металлическая трубка с винтом на каждом конце. Это называется трубчатым винтовым контактом, когда плоское дно винта удерживает вставленный провод на месте. Это называется трубчатым зажимным контактом, когда плоская прижимная пластина на конце винта зажимает провод… что полезно для тонкожильного провода.
Клеммные колодки с барьерными клеммами также используют винты для надежного крепления токопроводящих проводов и кабелей. Однако у них есть несколько точек подключения для нескольких кабелей, а также небольшие барьеры между отдельными клеммами.
Клеммные колодки с контактами q uick-connect используют сопряжение простых гнездовых выводов, в которые можно вставить плоские штыревые лезвия, припаянные к концу провода, требующего соединения. Это сопряжение на основе трения является обычным для приложений с тонкой проволокой, а также для тех, которые регулярно обслуживаются или реконфигурируются.
Клеммные колодки со вставными контактами или (иногда их называют подпружиненными контактами) имеют открытые гнезда для ручной вставки проводов и кабелей. Затем механизм с плоской пружиной, встроенный в основание каждой розетки, вгрызается в кабель и прижимает его механическим клином к внутренней стенке розетки.
Эти конструкции включают в себя толкатели, называемые разжимными плунжерами (вдавливаемые с помощью отвертки с плоской головкой или более специализированного инструмента для кочерги), чтобы временно удерживать подпружиненный механизм, если по какой-либо причине необходимо удалить провода, загруженные в клеммную колодку. В некоторых случаях эти толкатели имеют яркую окраску — для облегчения идентификации и для того, чтобы техническим специалистам было легче увидеть, куда прикладывать отвертку.
Вставные контакты все чаще используются в клеммных колодках, устанавливаемых на DIN-рейки, поскольку они позволяют избежать проблем, связанных с чрезмерной затяжкой винтов, и часто ускоряют монтаж клеммных колодок.
Тесно связаны с вставными контактами пружинно-зажимные контакты . Подпружиненный механизм удерживает провода в гнездах… но разница в том, что пружина принимает форму внутри гнезда. Это означает, что необходимо использовать разблокирующие плунжеры (нажатые с помощью отвертки с плоской0199 и вставка провода.
