соединение проводов в автомобиле: uncle_sem — LiveJournal

Близится новый год. Клиенты сидят по норам, работы нету. Давайте похоливарим чутка, чтоли?

Как известно, существует примерно 4 способа соединения проводов: скрутка, пайка, сварка, обжимка. Винтовые соединения рассматривать не будем, пожалуй, как и всякие ваго, которые имеют значительные габариты и не очень применимы в автомобиле. Спор о том что можно, что нельзя, что лучше и что хуже применять в автомобиле — не затихает. Попробую расставить точки.

Начнем со сварки. Она в автомобиле применяется (в заводских условиях) для соединения нескольких массовых либо плюсовых проводов. Соединение надежное при условии хорошей изоляции места соединения, но при ремонте ИМХО не применяется, потому что оборудование для сварки дорого, в труднодоступных местах им не поработаешь (а они в машине почти везде), так что на этом мы со сваркой и закончим 😉

Далее идёт скрутка. Сделанная прямыми руками скрутка — соединение довольно надежное, но есть нюансики. Во-первых как ни крути — но от вибрации это соединение со временем ослабнет. Во-вторых оно изначально плохо применимо для высоких токов. Ну и в-третьих — провода нужно тщательнейшим образом зачищать для обеспечения хорошего контакта. Таким образом я считаю применение скруток в автомобиле «условно допустимым», с учетом вышесказанного. Напоследок опишу «свой» способ скрутки, дающий на мой взгляд оптимальные результаты и по прочности и по надежности соединения. Итак, расплетаем жилки соединяемых проводов на два пучка каждый. Скручиваем их попарно, а затем скручиваем между собой ну и пригибаем к проводу.

О том что место соединения нужно защищать я далее упоминать не буду, потому что это понятно и логично для любого соединения. Впрочем, раз уж вспомнил — опять же есть по сути два распространенных и общепринятых способа изоляции/защиты соединения — термоусадка и изолента. Термоусадка в свою очередь бывает с клеем и без (ну и разная по качеству). Естественно, что идеальный вариант — это термоусадка с клеем. Она и ограничивает доступ влаги к соединению и дополнительно фиксирует его.

Далее следует пайка. И это самый сложный вопрос. Потому что именно на нем сломано немеряно копий. То есть на вопрос «можно ли паять провода в автомобиле?» существует ровно два правильных ответа — «да» и «нет». 😉 То есть на самом деле паять МОЖНО (и примером тому — мерседес по w124 включительно, где большинство разъемов именно паяные), но при этом существует столько нюансов, что проще заявить что «НЕЛЬЗЯ», чем читать лекцию.

Я же прочитаю лекцию. Итак, пайка. начнем с того, что даже в идеальных условиях и на столе — при пайке требуется и хороший паяльник и главное прямые руки. То есть паять нужно УМЕТЬ. Смешно? мне — нет. Потому что большинство незаводских паяных соединений в машине называются «срали-мазали». Второй нюанс — применение флюсов. При пайке применяется флюс. Всегда. Флюсы бывают активные и нейтральные. Флюсы нужно смывать. Почти все и почти всегда. То есть тут опять же — проще написать что все и всегда, чем углубляться в еще одни дебри. Особенно важно помнить о необходимости промывки в случае активных флюсов, которые применяются для пайки «несвежих» проводов — а это в 99% наш случай, ведь на новых машинах провода паять нужно только разве что при установке сигнализации. А на старых машинах — провода уже окислены в большей или меньшей степени. Соответственно, для качественной пайки нужно зачистить каждую жилку от окислов и/или применять активный флюс. Который неминуемо засосёт под изоляцию, как ни вымывай. Кроме этого под изоляцию засосёт и припой и многожильный провод станет «одножильным» и потеряет гибкость. И успешно и неминуемо отвалится в этом месте через какое-то время от вибраций (что регулярно наблюдалось на мерседесах, несмотря на специальную конструкцию разъемов). Либо отгниёт из-за несмытого активного флюса.

Не могу не упомянуть соединительные муфты с припоем в термоусадке. Тут те же проблемы — провода должны хорошо паяться, потому что флюса там — минимальное количество и он нейтральный. Ну и требуются навыки пайки, чтобы оценить качество соединения. Потому что то что я видел на mysku как пример соединения — иначе как браком назвать нельзя.

То есть подытоживая — паяное соединение боится вибрации и требует тщательной зачистки перед пайкой и промывки после пайки. Исключения — пайка НОВЫХ проводов гарантированно нейтральным флюсом и фиксация места соединения в жгуте.

Отдельным пунктом тут стоит лямбда-зонд и его провода. Тут всё вообще прикольно, потому что есть несколько нюансов. Во-первых провода лямбда-зонда — не медные, или не совсем медные (слегка магнитятся), короче говоря паяются они не то что с активным флюсом, а вообще только с кислотой. В-вторых — Бош официально заявляет что по проводам внутрь датчика поступает воздух. Может это и не так, но эксперименты показали что воздух МОЖЕТ проходить по проводам. Действительно ли это свойство нужно для работы лямбда-зонда — я на 100% не уверен, но и не доверять бошу тоже как-то глупо. Плюс к этому совершенно точно известно что по проводам может проходить жидкость. Так вот у меня были случаи когда в лямбду по проводам попадала вода и он там внутри начинал коротить, выдавая на сигнальный провод 12В с подогрева. А на батарее просох — и заработал. Второй случай — я смазал контактолом разъем, после чего датчик таки заработал, но хватило его минут на 5 — дальше контактол дошел до датчика и он успешно издох. Как вы думаете, попадет ли кислота под изоляцию, и дойдёт ли она до датчика? А будет ли провод по-прежнему пропускать воздух? Я вот чот не сильно горю желанием проверять. И на этой ноте мы переходим к единственно правильному методу соединения проводов в автомобиле — обжимке.

Итак, обжимка. Повторюсь, я считаю этот метод оптимальным по совокупности достоинств. Это быстро, просто, технологично, надежно. Соединяемые провода не требуют особо тщательной зачистки, потому что окислы при обжимке частично разрушаются, и контакт всё равно обеспечивается. Несомненно, лучше зачищать как можно тщательнее, а еще лучше поменять кусок провода на всем протяжении где он почернел, а луше весь провод, а еще лучше машину на новую… Но, повторюсь — вполне нормально работает и так. Работа не требует каких-то особых навыков — только инструмент и здравый смысл. При чем тут здравый смысл? Ну потому что нужно выбирать соединители под сечение провода. Работать достаточно безопасно — нет вероятности ткнуть куда-то не туда паяльником, а это может быть и глаз и приборка.

Недавно вот встретил мнение что обжимка, дескать, круто, но дорого. Хм. да нет, ребята, прошли те времена когда это было дорого. Сейчас в Китае даже гидравлические кримперы стоят от 50 баксов. Как пример вот один от 4 до 70 квадратов и вот второй — от 8 до 300 квадратов. Оба — в пределах 50 баксов (для белорусов как всегда + доставочка еще, итого уже порядка сотки плюс влёт на растаможку). Да, собственно, и «отечественный» КВТ ПГРс-70 не думаю что будет прям существенно дороже — порядка 70-75 баксов судя по яндексу.

Для меньших сечений применяются обычные ручные кримперы, которые даже в оффлайне стоят 30-40 баксов, а в Китае — около 20. Как пример могу привести КВТ СТВ-05 — это кримпер как раз для обжимки неизолированных муфт и клемм до 10 квадратов.

Теперь поговорим о видах расходников для соединения проводов обжимкой. Ну во-первых не могу не упомянуть самые правильные соединители для многожильных проводов.

Они обеспечивают самую правильную обжимку, так как фиксируют не только жилы, но и изоляцию. Обзор можете почитать тут. Это реальный мастхэв каждого автоэлектрика. Для них требуется обычный примпер для автомобильных неизолированных клемм. Я покупал его тут на месте, поэтому не могу дать на него ссылку, но чисто для примера у тех же КВТ это модели СТВ-04 и СТВ-14. По качеству этих кримперов ничего сказать не могу, это чисто пример «что это такое».

Данные соединители — достаточно редкий вариант, в основном же используются неизолированные муфты типа ГМЛ (их несколько разновидностей) и изолированные ГСИ и ГСИ-т — с простым пластиком и с термоусадкой. Здесь и далее ссылки на сайт КВТ приведены чисто для простоты и удобства. Никоим образом не пытаюсь их рекламировать. Производят всё это десятки фирм, купить можно не только на месте, но и в Китае. Ниже картинки ГМЛ, ГСИ, ГСИ-Т

Кстати, обратите внимание, что для ГСИ и ГСИ-Т применяются разные кримперы — СТВ-01 и СТВ-10 соответственно.

Я предпочитаю использовать неизолированные соединители. При этом для их обжимки (особенно для малых сечений) условно можно использовать и кримпер для автомобильных неизолированных клемм, что здорово упрощает жизнь. Я не могу конечно рекомендовать такое неправильное использование инструмента, но не вижу причин почему бы и нет 😉

Изолированные без термоусадки как ни странно обеспечивают очень неплохое качество соединения (при использовании специального кримпера! а не плоскогубцев), но имеют очень уж большие габариты и не обеспечивают никакой защиты от попадания влаги.

Качество соединения муфт в термоусадке по идее не должно отличаться, плюс если термоусадка с клеем — то и герметизация будет отличная. Впрочем, даже если без клея — то всё равно лучше чем у ГСИ. Чтобы исключить варианты — можно применять неизолированные соединители и качественную термоусадку с клеем. Где её покупать — тут уж каждый решает сам.

Надеюсь, что мне удалось максимально прояснить ситуацию с вариантами и нюансами соединения проводов в машине. Если будут появляться новые умные мысли — буду дополнять. Можете пройтись по моим обзорам на mysku — там есть обзоры разного инструмента и прочих полезных штук, не все из них я переношу в ЖЖ — что-то забываю, что-то специально… 😉

приспособления для подключения к электропроводке машины и её ремонта

Обилие разных гаджетов все чаще заставляет для их подключения внедряться в электрическую схему автомобиля. Кто-то, не разбираясь в электричестве, доверяет это профессионалам, а кто-то вполне способен сам запитать видеорегистратор или камеру заднего вида. Думаем, этот материал будет интересен как профессионалам, так и самоделкиным, ведь в нем мы расскажем об устройствах и приспособлениях, которые помогут легко и главное безопасно внедриться в электросхему автомобиля или восстановить ее.

ОТСЕКАТЕЛЬ МАССЫ

Электричество, как известно, своих не трогает, но перед тем как приступить к работе с проводкой, его все же следует отключить. Как правило, это можно сделать, скинув с аккумулятора минусовую клемму, то есть «отключив массу». В большинстве случаев для этого потребуется взяться за гаечный ключ и, ослабив крепление клеммы к минусовому выводу аккумулятора, снять ее. А между тем существует немало способов сделать это быстро и без применения инструмента, например, заменив штатные плюсовую и минусовую клеммы быстросъемными. Вариантов их исполнения сейчас предлагается большое количество, но при покупке такого узла нужно быть очень внимательным.

Приспособление для работы с электросхемами

Большинство из них выполнены из тонкого листа стали, что не обеспечивает надежность конструкции и электрического контакта. Другой вариант – поставить отсекатель массы, который позволит одним движением полностью обесточить автомобиль. Внешне он очень напоминает рубильник и по сути таковым и является, только в уменьшенных до применимых к автомобилю размерах.

Отсекатель массы

Медная контактная группа обеспечивает надежный контакт, а долговечность – конструкция, в которой, по сути, нечему ломаться.

КЛЕММЫ АККУМУЛЯТОРА

Раз уж зашла речь о клеммах, стоит отметить появившиеся на рынке клеммы аккумулятора с возможностью подключения к ним дополнительных проводов. Такое часто случается, когда нужно запитать что-либо непосредственно от батареи, а не от бортовой сети автомобиля.

Клеммы аккумулятора

Эти клеммы позволяют подсоединить к ним и штатный плюсовой контакт, и еще несколько, зажав каждый в отверстии соответствующим сечению провода мощным винтом. Такое крепление обеспечивает надежный механический и электрический контакт провода с клеммой. Помимо этого, есть модели с инсталлированным в клемму вольтметром.

Клемма для автомобиля с вольтметром

В этом случае на цифровом дисплее отображается, сколько вольт на аккумуляторе в данный момент и сколько вольт выдает генератор при работающем двигателе. Нужно признать такое решение насколько оригинальным, настолько и полезным.

Крепление провода в клемме путем обжима винтом есть и для минусовых клемм, и для отдельных проводов. Часто случается так, что контакт от силового минусового провода, крепящегося на массу, либо отгнивает, либо обламывается.

Внедрение клемм в электрическую схему автомобиля

Прийти на помощь в этой ситуации может отдельная клемма, в которую так же вставляется обломленный провод, после чего обжимается винтом и уже затем крепится к кузову автомобиля в штатном месте.

ПОДКЛЮЧЕНИЕ К БЛОКУ ПРЕДОХРАНИТЕЛЕЙ

Нередко инсталляторам приходится подключать что-либо в блоке предохранителей. Кто-то режет нужные провода, чтобы спаять их с подключаемыми, кто-то подматывает провод непосредственно к ножке предохранителя. Упростить эту процедуру может специальный переходник с клеммами на концах.

Переходник с клеммами на концах для автомобиля

Одна часть, схожая с формой предохранителя, вставляется на место нужного предохранителя, ко второй подключается провод от устройства. Такое подключение очень удобно, к тому же при этом штатная цепь автомобиля и подключенное устройство защищены предохранителем, который устанавливается в этот переходник. Главное – правильно вставить переходник в блок предохранителей. «Плюс» на конце отвода должен появиться только после установки в переходник предохранителя.

ОБЖИМЫ ДЛЯ ВРЕЗКИ

Случается так, что при монтаже того или иного устройства нужно подключиться к штатной проводке автомобиля непосредственно в косе. Облегчить эту процедуру поможет специальный обжим.

Врезка

Ножи-контакты при обжиме такой «врезки» надрезают изоляцию и металлической частью замыкают контакт на проводе, при этом провод за счет пластикового корпуса остается надежно изолирован. После такой несложной процедуры инсталлятору остается лишь подключить в образовавшийся разъем соответствующий провод.

ТЕРМОУСАДОЧНАЯ ПАЙКА

Разорванный, перебитый или перетертый провод тоже довольно частая неисправность, встречающаяся в автомобилях, особенно если ему уже немало лет. Как правило, восстанавливают такую напасть, скрутив провода с последующей изоляцией восстановленного контакта либо изолентой, либо термоусадочной трубкой. Но скрутка со временем начинает окисляться, особенно если изоляция была некачественной и в место ремонта попадала влага, и тогда контакт вновь начинает барахлить. Исключить это позволяет новинка рынка – термоусадочная пайка.

Термопайка

Принцип действия ее очень схож с принципом действия термоусадочной трубки-изолятора. Ее точно так же нужно нагреть феном либо зажигалкой, чтобы она плотно охватила провод, только здесь еще присутствует припой, а на концах трубки – герметизирующие вставки. Принцип действия прост. На один из проводов натягивается трубка, после чего зачищенные концы проводов распушаются и вставляются друг в друга. После чего трубка натягивается на оба повода таким образом, чтобы припой оказался аккурат посередине оголенных проводов. Далее соединение обжигается зажигалкой или термофеном, трубка усаживается, припой плавится, скрепляя провода, а концы надежно герметизируются от попадания влаги. Все, надежный контакт обеспечен.

ЭКСТРАКТОРЫ

Обломившийся или отгнивший провод у самого конца штекера тоже проблема, довольно часто встречающаяся.

Экстракторы

Для того чтобы заменить в штекере пин, порой приходится попотеть, выковыривая его при помощи шила или других подручных средств. Облегчить эту ювелирную операцию можно при помощи набора специальных экстракторов для пинов. Набор включает в себя несколько экстракторов для работы с наиболее типовыми видами штекеров.

Набор специальных экстракторов для пинов

Восстановить штекер при помощи этих нехитрых, но таких нужных приспособлений труда не составит даже начинающему автоэлектрику.

КЛИПСЫ ДЛЯ ПРОВОДКИ

После инсталляции того или иного устройства до него требуется проложить проводку. Часто она идет в скрытых от глаз местах, что существенно облегчает ее монтаж – провод достаточно закрепить изолентой либо притянуть к соседней косе стяжками. Но как быть, когда провод выходит на поверхность и, что называется, мозолит глаза?

Клипсы для прокладка проводки

Красиво проложить провод и исключить его провисание позволят специальные клипсы. В месте прокладки провода или проводов они приклеиваются на идущий в комплекте двухсторонний скотч с определенным шагом к элементам интерьера, после чего в них и закрепляется провод. После такой инсталляции салон выглядит куда опрятнее.

Прокладка проводки в автомобиле

Хочу получать самые интересные статьи

Как соединить 2 провода в автомобиле

Не так давно я перешел на новое место работы, теперь занимаюсь установкой «допов», надеюсь, что в скором времени вернемся еще и к теме чип-тюнинга, но пока поговорим о автоэлектрике. Начнем с самого простого: «Как соединить 2 провода в автомобиле», дальше, если тема будет интересна для читателей, буду её развивать.

К написанию этой статьи меня сподвигли две истории.

Первая: человек в Питере хотел модернизировать мультимедиа на своем мерседесе. Но доехать до нас он не смог — автомобиль загорелся на трассе между Москвой и Питером. Результат на фото.

Причиной возгорания оказалась короткое замыкание в проводке.

 Вторая история произошла уже у нас в установочном центре. На Гелендваген ставили дополнительную мультимедиа. В процессе работы надо было разобрать приборную панель и подключить свое оборудование. В процессе проверки при включении зажигания из-под переднего пассажирского сиденья пошел дым. Зажигание сразу же выключили и стали разбираться. Оказалось, что под сиденьем была установлена светодиодная лента для подсветки. Причем‚ никаких предохранителей на нее установлено не было.
Что случилось? Эта светодиодная лента отклеилась и упала на металлическое основание сиденья. Причем удачно упала: не заизолированными контактами на металл. Позже в этом автомобиле были еще найдены несколько критически важных ошибки, которые могли бы стать причиной пожара.

Сегодня затронем автоэлектрику, а именно, самое простейшее: «Рассмотрим несколько вариантов, как можно соединить 2 или более провода».
Итак, я знаю 5 способов соединить провода в автомобиле. Возможно кто то добавит в мою копилку еще несколько.

· Скрутка.
· Спайка
· Скотчлок.
· Гильза.
· Термоусадка с припоем.

 Начнем с самого распространенного способа — скрутка.
Думаю что в подавляющем большинстве случаев ремонта проводки используются скрутки. Причем независимо от того, куда вы обращаетесь. Но стоит отметить, что правильная скрутка, правильно скрученная и за изолированная живет очень долго и не причиняет никаких неудобств.
Здесь я опишу, как сделать надежную скрутку, которая не разберется от минимального растяжения. Это результат моего личного опыта, поиска информации в интернете, советов от коллег, а также подсматриванием за работой других людей, которые профессионально занимаются установкой дополнительного оборудования.
Для того‚ чтобы сделать правильную скрутку‚ оба провода зачищаются примерно на 1-2 см

Скрутку будем делать “на излом”, так как она механически более прочная и если растягивать провода, то она так просто не растянется.

Скрещиваем провода в том месте, где заканчивается изоляция

И начинаем скручивать.

Скручивать надо как можно плотнее, чтобы был хороший контакт.

Дальше скрученный конец обвиваем вокруг одного из проводов

Со скруткой закончили, теперь ее надо заизоливать. И тут есть 2 варианта, термоусадка или изолента.
Начнем с изоленты, можно и с синей

Но я предпочитаю черную. Да и все профессиональные установщики ее предпочитают.
Изоленту плотно обматываем вокруг провода. Стараемся поддерживать постоянное натяжение

И готовый вариант:

Второй вариант — термоусадка. Если используется этот вариант, то термоусадку надо будет надеть до скрутки проводов.
Берем теромусадку с минимальным диаметром, который налезает на провод. Я взял ту, что была под рукой, можно брать и с меньшим диаметром, тогда уплотнение будет лучше:

натягиваем термоусадку на место скрутки и с помощью зажигалки усаживаем ее

И результат:

Следующий вариант скрутки я не рекомендую, так как она легко распускается при механическом воздействии на провод, но она хорошо подойдет для пропайки. Это скрутка в стык.
При этом зачищенные провода соединяются посередине зачищенного провода

И скручиваем:

Конечный вариант :

Если эту скрутку спаять и надеть на нее термоусдаку в цвет провода — то получается очень аккуратное соединение. Но о спайках в следующий раз.
Теперь рассмотрим вариант, когда от провода надо сделать ответвление. Можно разрезать провод, от которого надо сделать ответвление и сделать скрутку из 3х проводов, но это не лучший вариант. Лучше сделать так: с помощью ножа зачищаем 1-2 см провода, от которого надо сделать ответвление, так же зачищаем провод, который надо присоединить.

Дальше в проводе, от которого делаем ответвление, разделяем жилы на 2 пары, делая ушко, в которое продеваем подсоединяемый провод.

А дальше делаем скрутку.

Ну а дальше изолируем или с помощью изоленты

Или с помощью термоусадки. Правда в условиях автомобиля нацепить термоусадку на провод будет проблематично, скорее всего придется распиновывать разъем.

На этом я заканчиваю со скрутками, если будут какие вопросы — с удовольствием на них отвечу.

Фокин Алексей Евгеньевич
[email protected]
+7 (960) 516-91-87
© Легион-Автодата


Соединители для многожильных проводов. Пожалуй, лучшее решение в автоэлектрике

Обжимка, пайка, сварка, скрутка — вот четыре способа соединения проводов в автоэлектрике. Скрутку мало кто умеет делать правильно, сварка это слишком сложно, пайка часто требует применения активных флюсов и последующей промывки места пайки, одним словом, я ярый сторонник именно обжимки. При наличии правильного кримпера и соединителей — это быстро, надежно и технологично. Я писал уже о соединительных муфтах — раз и два. Обозреваемые же соединители имеют два преимущества: они заметно дешевле и обжимают и изоляцию, то есть они самые правильные из всех. 😉

Внешний вид:

В пакете 100 штук, но это неточно 😉 из одного произвольного пакета я достал 2 соединителя, потом по два раза пересчитал содержимое всех трёх полученных пакетов — в каждом было 99 штук. Анекдот, блин 😉

Да-да, «Я 11 лет считаю спички у вас в коробках — их то 59, то 60, а иногда и 58. Вы там сумасшедшие что ли все???»

Соединители из-под разных штампов — с поперечными насечками и без.



Заявленные сечения — от 0.5 до 1.5. Тонкие провода ИМХО лучше складывать вдвое. Я взял два каких-то обрезка, сечением примерно 0.5-0.75 и примерно 1.5.

Кримпер такой. Покупался на каком-то тинидиле, ссылка давно протухла.

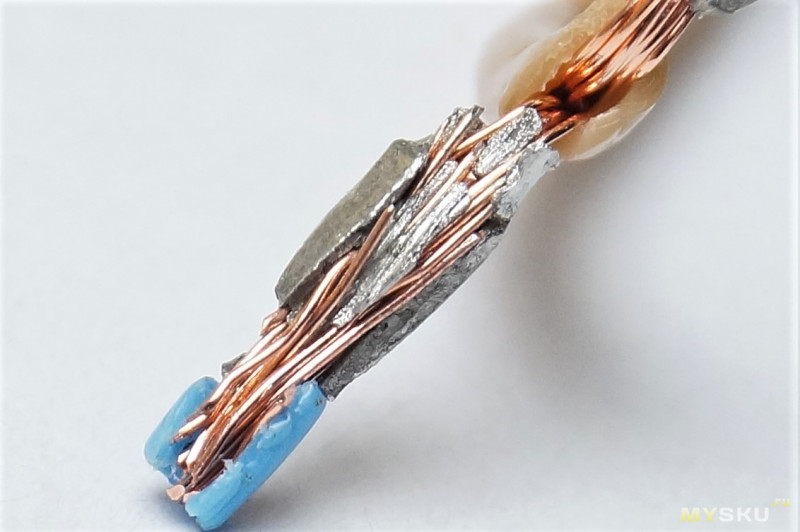

Снимаем примерно 5мм изоляции с толстого и примерно 10мм с тонкого, тонкий складываем вдвое и жмём:


Отличный результат. Черноту в месте обжимки не очищал, итоговое сопротивление данного соединения вместе с проводами 0.02 Ом. Понятно, что лучше черноту счистить, а еще лучше провод заменить, но не всегда это возможно.

Резюмируя: крайне доволен. Настоятельнейше рекомендую к приобретению. Реальный маст хэв КАЖДОГО автоэлектрика. Особо жадные могут кусать пополам, и соединять провода малого сечения внахлёст. Иногда это лучший вариант, но тут увы не будет фиксации изоляции.

Почему в машине лучше не паять провода — что делать

Дополнительное электронное оборудование в авто соединяется проводами при помощи скруток. Даже опытные автоэлектрики стараются не паять проводку на электроприборах, так как это несет довольно бльшую опасность.

Чем опасна пайка

Существует несколько негативных моментов, когда спаивание электропроводки может быть опасно:

  • пайка на электропроводе, который постоянно вибрирует при движении, может отвалиться;
  • появляются микротрещины, которые часто становятся причиной замыкания и пожара в машине.

Неопытные ремонтники соединяют проводку в скрутке обычным паяльником и место спайки заматывают изолентой. Под изоляцию попадает вода и разрушает напайку. После этого исчезает контакт и соединение рвется.

Также существует риск возникновения пожара, когда работаешь паяльником в салоне автомобиля – одно неловкое движение и приборная панель может расплавиться и загореться.

Читайте также

Что делать, если загорелся «Чек»
«Проверьте двигатель» — именно такой перевод загадочного для многих выражения «check engine». Приборная панель многих…



Какую пайку электропроводов в машине можно использовать

Опытные автоэлектрики говорят, что в редких случаях паять автопроводку все же можно, но делать это необходимо специальным паяльником и не использовать изоленту, а применять спайки или термоусадки.

Это сложный способ, но он гарантирует безопасность и надежность. Электропровода, соединенные с помощью термоусадки, не окисляются и не рвутся, сохраняя постоянно хороший контакт.

Принцип данного метода:

  • на один конец электропровода надевается спайка;
  • жилы скручиваются между собой;
  • спайка натягивается на скрутку и прогревается строительным феном до появления припоя;
  • когда припой становится жидким и пластичным, нагрев необходимо прекратить;
  • трубка плотно обхватит соединение и предотвратит попадание на него влаги.

Читайте также

Как улучшить свет фар в машине законно
Часто водителям бюджетных авто на дороге не хватает света. Особенно эта проблема актуальна в осенний период, когда…



Лучше – скручивать

Для силовых кабелей и головного света лучшим вариантом будет спайка, а для слаботочных электропроводов необходимо правильно проводить скрутку.

Скрученные места обязательно хорошо изолировать и примотать к главному жгуту, чтобы предотвратить лишнюю вибрацию.

Скручивать провода нужно определенным способом:blobid1558728691736.jpg

  1. Хорошо зачистить и разровнять металлические жилы. Оплетку зачищать на расстоянии 1,5-2 см от места соединения.

    Воспользоваться можно канцелярским ножом, но нужно работу выполнять тщательно, не повредив тонкие жилы.

  2. После расправки жилы должны выглядеть наподобие веника.blobid1558728708784.jpg
  3. Соединяем 2 металлических конца так, чтобы жилы шли вперемешку.
  4. Руками крепко скручиваем проводки между собой по всей длине.blobid1558728734509.jpg
  5. Крепко изолируем и герметизируем.blobid1558728734509.jpg
  6. На соединение надеваем термоусадку.

Читайте также


Как отремонтировать прогоревший глушитель без использования сварки
Глушитель, кроме основной функции снижения шума двигателя, выполняет также несколько дополнительных задач – снижает…



Каждый водитель должен научиться делать правильные скрутки, а паять только силовые кабели. Идеальным вариантом является обжимка, которая надежно скрепляет провода и не требует работы паяльником.


Как обжать наконечник без инструмента

разные виды наконечников под опрессовкуЧто делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.неправильно обжатый наконечник без инструмента

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.нагрев контакта наконечника после не правильной опрессовки

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Запрессовка кернером

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

  • обыкновенный молотокмолоток
  • сам наконечник, не важно какого вида и производителямного видов наконечников
  • тиски либо кувалдатиски слесарные и другие марки
  • кернер или в крайнем случае, одноразово можно использовать гвоздь на 200ммкернеры на разный диаметр

Процесс очень прост и незамысловат:

  • вставляете наконечник в провод
  • кладете его на жесткую поверхность – наковальню, тиски, широкую сторону кувалды
  • и равномерными ударами молотка по кернеру делаете точечные вмятины на наконечнике. Сначала с одной стороны, потом с другой.опрессовка наконечника кернером

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае.
Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.вмятины точечная опрессовка наконечника керном

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.обжатие гильзы наконечника без инструмента с двух сторон

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго. выбор пресса для наконечников

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.наконечник ТМ 35-8-9 подбор сечения провода

Соединение провода и наконечника пайкой

провода соединенные с наконечником пайкойЕсть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения  без использования специального опрессовочного инструмента.

  • Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.
  • Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.
  • Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.
  • При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

111-nbНекоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.пайка наконечника и кабеля на газовой плите

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:как обжать наконечник без пресса с помощью фена

Опрессовка винтом и тисками

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ.

Подбираете достаточно длинный винт с резьбой, чтобы он перекрывал прессуемую часть гильзы. Диаметр винта должен быть не большим, дабы не продавить и не смять сам наконечник.опрессовка с помощью болта

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки. форма опрессовки без инструмента с помощью болта

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.обжатие наконечника ТА-70 без специнструмента

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.22

Статьи по теме

Гениальный способ, как правильно соединять между собой провода

Знакомый электрик показал, как нужно правильно и качественно соединять между собой провода. При ремонте может пригодится каждому.

Гениальный способ, как нужно правильно и качественно соединять между собой проводаСкрутка — простое соединения межу собой проводов

И это вам не хухры-мухры, когда надёжности нет и качество контакта теряется!

Есть много способов вместе соединять электрические провода, но не всегда они долго «живут»… Я имею в виду методом обычной «скрутки».

Правда нам ведь нужно соединить два электропровода, а не тросы. Поэтому у каждого есть свои методы.

Способы, как правильно соединять между собой провода

Монтёр сначала показал те способы и такие методы, которые многие используют, но, по его мнению, они неправильные или скажем так, не очень надёжные (видео внизу публикации).

Скрутка проводов - 1 способПервый способ скрутить провода

Самым простым соединением 2-ух проводов — это монтаж и скрутка сразу с места зачистки изоляции. По мнению автора ролика — это не верно.

Второй способ скрутить вместе проводаИ ещё один монтаж скрутки проводов

Второй способ — это когда каждый конец провода делишь на два равных пучка. А затем каждый из разделённых скручиваешь. И этот метод не подошёл.

Третий и правильный способ соединить проводаА вот ещё как правильно соединить провода

А вот третий монтаж считается самым крепким и надёжным (гениальным). Просто нужно скручивать не с места начала изоляции, а отступив середину оголённых.

Правда ПУЭ (Правила устройства электроустановок) запрещают «скрутку», но это самый простой, быстрый, популярный и дешёвый способ.

Полезно и интересно: Полезные советы и необычные хитрости от умелых мастеров для вашего гаража.

Кстати, я думаю, что многие электрики на сегодня используют другие варианты коммутации:

  • пайка,
  • сварка,
  • клеммы,
  • болты,
  • гильзы.

В общем смотрите видео:

И что говорят профессионалы:

А какой способ соединения проводов для вас является правильным и качественным.

Следите за моими новыми публикациями — дальше ещё интереснее будет!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
