Как лучше соединить провода в доме?

Дмитрий Крылов

Эксперт по частным домам. Опыт загородного проживания: 30 лет.

Вопрос от читателя нашего портала: Как лучше соединить провода в доме?

---

Ответ: Есть три проверенных способа надежного соединения электропроводов своими руками:

• соединение скруткой;
• пайка или сварка проводов;
• соединение с использованием клеммных колодок.

Рассмотрим перечисленные методы с точки зрения их преимуществ и недостатков.

Скрутка проводов

Этот способ является самым простым и поэтому самым распространенным. Суть технологии заключается в следующем. Возьмите два провода, снимите с них изоляцию на 5 сантиметров, а затем оголенные жилы скрутите. После этого провод необходимо снова изолировать, воспользовавшись обычной изолентой. Также на место соединения можно поставить колпачки, которые накручиваются на провод. Это позволяет поджать электроконтакт и изолировать оголенный провод.

Главным недостатком этого способа считается человеческий фактор, так как каждый человек по-своему будет выполнять одно и то же соединение проводов. Наряду с этим скрутка со временем теряет свою надежность под воздействием влажности, нагрузки электросети и механических действий. Следовательно, стопроцентной гарантии надежности этот способ не дает.

Сварка и пайка проводов

По сравнению со скруткой, этот способ более надежен, но для выполнения соединений потребуется освоить работу с паяльником и сварочным аппаратом.

Как правило, пайка обеспечивает полностью защищенный контакт, обладающий низким сопротивлением и высокой механической прочностью. Медные провода спаивают паяльником, используя канифоль или припой, состоящий из олова и свинца. Порядок работы будет таким:

1. Сначала необходимо покрыть электропровод припоем;
2. После этого нужно скрутить провода между собой и начать их спаивать друг с другом;
3. После того, как пайка проводов произведена, соединение должно остыть в естественных условиях. Если место пайки охлаждать подручными средствами, то на проводе образуется трещина.

Недостатком паяльных работ считается их трудоемкость. Кроме этого, можно случайно повредить провод, воздействуя на него механически. Поэтому на сегодняшний день этот способ используют все реже.

---

---

Еще одним распространенным способом является сварка проводов с предварительно скрученными концами. Для сварки потребуется трансформатор, мощность которого должна составлять от 400 до 600 Ватт, а также углеродные электроды.

Суть метода такова: на концы скрутки воздействуют дугой и разогретым электродом. Они расплавляются и получается очень надежное соединение. После сварочных и паяльных работ соединение нужно заизолировать, используя термоусадочную трубку. Подобная трубка после разогрева охватывает соединение достаточно плотно, поэтому удается создать максимально качественную и надежную изоляцию.

Использование клемм для соединения проводов

Применение клеммных колодок для соединения проводов — это тоже один из наиболее популярных и безопасных способов. Колодка – это изолированная пластина, имеющая металлический контакт, к котором прикрепляются провода. Этот инструмент позволяет надежно и безопасно соединять между собой медные и алюминиевые провода.

Существует несколько видов клемм:

• Простые зажимы. В них как правило присоединяют колодки в несколько ячеек. Оголенные жилы вставляются в специальные ячейки. Это позволяет оперативно выполнить все работы по соединению проводов.
• Пружинные клеммы предполагают закрепление оголенных проводов с помощью пружины после того, как они будут вставлены в специальные отверстия. С помощью клемм этого типа можно соединять провода из меди и алюминия. К тому же, в результате подобного соединения не образуется коррозия, потому что электропровода напрямую не контактируют друг с другом.
• Ответвительные зажимы позволяют разделить электропровода на несколько направлений. Клеммы этого типа оснащаются двумя пластинами. На них нанесены канавки, в которые и размещаются провода. В качестве зажимов в данном случае используются винты. Функцию разделителя в этих клеммах выполняет еще одна пластина, которая находится между верхней и нижней поверхностями. С ее помощью разделяются медные и алюминиевые провода.

Заключение

Как видите: способов соединить провода в доме довольно много. Каким из них воспользоваться во время ремонта электропроводки — решать вам. Главное, — выполнить работу правильно и качественно.

Учтите, на месте соединения проводов электроконтакт должен быть:

1. Надежным. Его сопротивление не должно отличаться от сопротивления всего провода;
2. Прочным на растяжение. При внезапном растяжении контакт должен обладать такой же прочностью, что и весь кабель.

Не забывайте также о том, что от того, насколько качественно будут соединены электропровода между собой, напрямую зависит безопасность вашего дома. Большая часть неполадок в электросети возникает именно в тех местах, где было выполнено соединение проводов. Поэтому не стоит пренебрежительно относиться к качеству выполнения подобных работ. Ведь именно от надежности соединений будет зависеть продолжительная и бесперебойная работа электропроводки вашего дома.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Как соединить витую пару — 4 способа

Умение нарастить сетевой кабель самому пригодится, если нужно удлинить или починить шнур, а обращаться к мастеру неохота.

Рассказываем о способах соединения витой пары и даем простые инструкции.

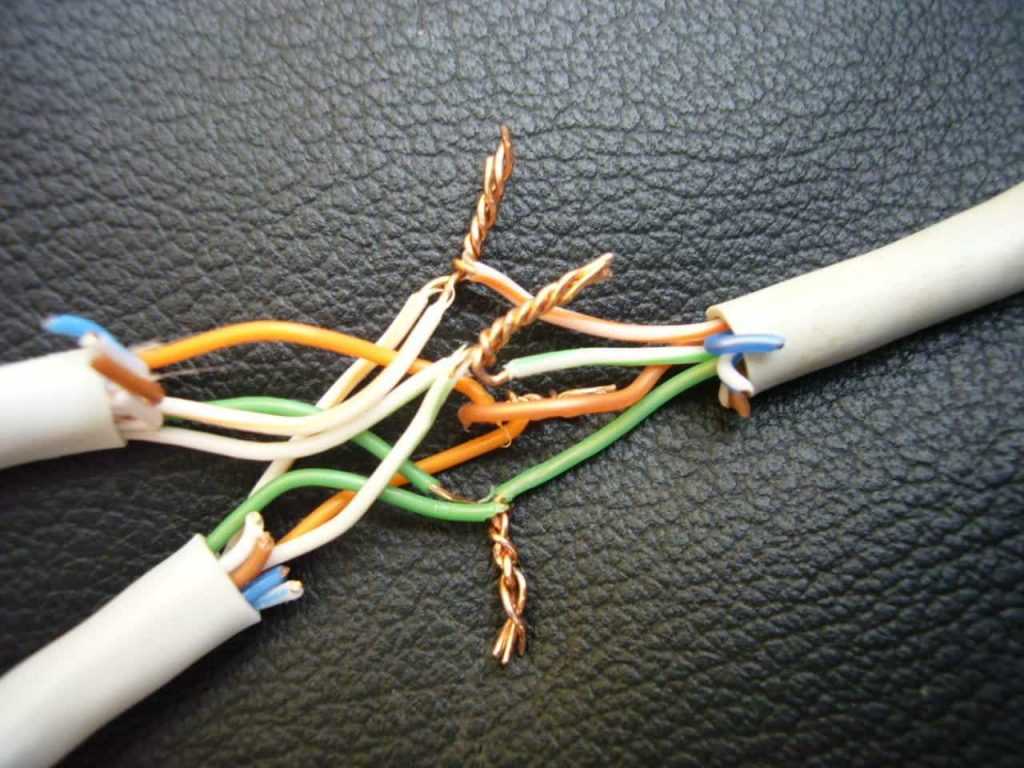

Метод №1: Скручивание проводников

Этот способ заключается в соединении проводников, которые имеют одно назначение, посредством скручивания и дальнейшей изоляции жил. Такой подход используется, когда необходимо распределить шнуры в распаечных коробах, а также при подключении розеток или же выключателей. Применяется он и тогда, когда нужно соединить разорванную электроцепь.

Провода соединяются по той же технологии: четырех или восьмижильный шнур разбирают на проводники, а затем одинаковые жилы соединяют друг с другом.

Стоит отметить, что подобное соединение может повлечь за собой затухание сигнала. Впрочем, этот метод подойдет как временное решение, поскольку провод все же будет работать.

Что понадобится для скрутки:

• стриппер;
• инструмент для удаления оплетки;
• оловянный припой около 0,3-0,5 мм;
• спички;
• термоусадка 1,5 мм до нагревания, после — 0,75 мм;
• изолента.



Теперь займемся собственно скруткой:

1. Зачищаем оба кабеля от наружной изоляции: снять нужно 3-4 см оболочки.
2. Разбираем проводники и зачищаем их. Одинаковые по цвету жилы скручиваем друг с другом.
3. Ровняем кончики.
4. Обматываем припоем.
5. Скрученные концы нагреваем огнем и изолируем их термоусадкой.
6. Выполняем монтаж изоленты.

Если все получится аккуратненько, шнур практически не изменит форму. Это позволит протянуть его через отверстие в стене или же спрятать в плинтус.

Совет: как можно раньше замените полученный кабель целым заводским проводом.

Сращиватель витой пары CMS экранированный, под забив, cat.6A (GIC-FEDPT)

В наличии

167 грн

Соединитель скотчлок UY2 0.4-0.9 мм для сращивания 2х жил, с гидрофобом, 100 штук

В наличии

111 грн

Соединитель витой пары STP, cat.6a, безинструментальный, LW (LW-NP-004-F6A)

В наличии

167 грн

Коробка соединительная кат 5e UTP белая

В наличии

25 грн

Сращиватель витой пары экранированный, под забив Кат 5е.

В наличии

84 грн

Метод №2: Пайка

Если умеете обращаться с паяльником, этот способ — для вас. Он позволит создать надежное соединение и не менять провод впоследствии.

Для спайки шнуров понадобится стандартный паяльный набор, состоящий из собственно паяльника, припоя, флюса и зачистного инструмента. Также потребуются изоляционные материалы: термоусадочная трубка, изоляционная лента.

Как паять сетевой провод:

1. Снять с отрезков шнура наружную оболочку. Ее можно не только обрезать, а и немного разрезать вдоль и загнуть. Потом изоляцию можно вернуть на место.
2. Разобрать пары жил и зачистить их от изоляции. Сделать это лучше с помощью стриппера, поскольку кусачки или нож могут повредить проводники.
3. Скрутить пары одинаковых жил обоих шнуров, ориентируясь на цвет изоляции, и срезать лишнее.
4. Спаять скрученные жилы: нагреть, равномерно нанести припой по месту, где была выполнена скрутка.
5. Каждый спаянный провод заизолировать по отдельности, а потом — все вместе: участок коммутации хорошенько обматываем изолентой. Оголенных зон быть не должно.

Важно! Соединенные таким способом кабели нельзя размещать в сырых помещениях, и уж тем более на улице. Если этого не избежать, следует по-максимуму герметизировать место спайки, воспользовавшись полимерным гибким рукавом.

Метод №3: Соединение с помощью клеммы

В электрике, как слаботочной, так и силовой, используются специальные клеммы — скотчлоки, с помощью которых соединяют шнуры друг с другом. Такие аксессуары представляют собой изделия, выполненные из пластика, и оснащенные контактами из металла.

Материал приспособлений не повреждается растворителями. Внутри свободное пространство клемм заполнено гелем. Он защищает контакты от влаги.

Главное достоинство скотчлоков заключается в экономии времени: не нужно зачищать провода, обматывать место коммутации изолентой. Однако это касается только тех шнуров, которые будут располагаться в плинтусе, стене или коробе.



Как использовать:

• Снять верхнюю оплетку с обоих концов кабеля.
• Подготовить проводники к обжимке, разложив жилы.
• Установить клеммы.
• Поочередно обжать все жилы.



Полученное соединение будет похоже на гирлянду, поскольку скотч-локи будут торчать, а компактно спрятать их не получится. Однако за герметичность переживать не придется: хотя выглядеть коммутация будет неаккуратно, надежности хватит. Но стоит учитывать, что работать такой провод будет так же, как и восстановленный посредством скрутки.

Сращиватель витой пары неэкранированный, под забив Кат 5е.

В наличии

67 грн

Соединитель проводов В-тип (двухсторонний, 2 провода 0,4…0,7 мм), синий Kingda

В наличии

Соединитель проводов Y-тип (односторонний, 2 провода 0,4…0,7 мм), желтый Kingda, 100шт

В наличии

Соединитель проводов R-тип (односторонний, 3 провода 0,4…0,9 мм), красный Kingda

В наличии

Сращиватель витой пары экранированный, под забив, cat.

6

В наличии

113 грн

Метод №4: Соединитель

Существует простой способ, заключающийся в использовании специального устройства — адаптера, выполненного в виде компактной коробочки. Такие аксессуары стоят недорого, отличаются простотой в применении.

Для использования переходников есть условие: чтобы скрепить два отрезка шнура, необходимы не только адаптеры, а и коннекторы: компьютерные вилки для выполнения коммутации. Другими словами, такой метод можно применять только с опрессованными шнурами.

Кабель обжимается коннекторами по прямой или же перекрестной схеме соединения внутренних жил. Выбирать схему следует, основываясь на назначении проводов.



Сделать провод длиннее, используя соединители rj-45, нетрудно: в порты, которые расположены по обеим сторонам приспособления, необходимо вставить коннекторы наших патч-кордов.

Примечание: существуют и специальные сращиватели витой пары, которые напоминают вышеуказанные переходники. Однако тут необходимо заделывать проводники в переходник с помощью специального инструмента. Так что потребуются навыки.



Нарастить интернет-кабель можно несколькими способами. Скрутка и клеммы — довольно простые, однако, являются скорее временным решением проблемы. Пайка — очень надежный метод, который впрочем требует навыков использования паяльника. А вот применение соединителей представляет собой весьма простой способ.



2-проводные и 3-проводные кабели

» Дом » Справочник по электропроводке » Ремонт электрики » Электрическая проводка
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Дэйв Ронджи Сводка: Вопрос по электропроводке: Как узнать, когда использовать 12-2 против 12-3, 14-3 против 14-2. Я продолжаю путаться в том, когда использовать 2 провода или 3 провода.

Узнайте, чем делятся другие, на Спросите электрика:
Ваш веб-сайт очень информативен. Жаль, что я нашел его лет назад! Джеффри из Гандера, Ньюфаундленд, Канада

Когда использовать кабели 2Wire и 3Wire

Видео по электромонтажу Как подключить розетку GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Вопрос по поиску и устранению неисправностей электрооборудования:
Мой вопрос: как узнать, когда использовать кабель 12-2 или кабель 12-3, кабель 14-3 или кабель 14-2.

Я продолжаю путаться в том, когда использовать 2 провода или 3 провода.
Спасибо, Мэтт В.

Привет, Мэтт. Отличный вопрос по ремонту электрооборудования!
2-х и 3-х проводные кабели могут иметь несколько применений, таких как домашние линии питания, идущие обратно к панели, ответвления, одиночное переключение, 3-стороннее переключение, 4-стороннее переключение и т. Д. Все зависит от того, что вы подключаете и какие электрические приложение будет.

Цепи, установленные с электрической панели

2-проводная цепь
Двухжильный кабель (черный и белый с заземлением) будет использоваться для одного горячего и одного нейтрального или одной цепи.

3-проводная схема
Кабель с 3-мя проводами (черный, красный, белый и заземление) можно использовать для питания двух цепей, которые будут иметь общий нейтральный провод и провод заземления.

Многопроводная конфигурация
Двухконтурная многопроводная конфигурация требует, чтобы черный и красный контакты были подключены к двухполюсному автоматическому выключателю с соединительной шиной, чтобы эти две цепи не питались от одной и той же шины в панели.

Это гарантирует, что нагрузка нейтрального провода будет сбалансирована и не будет перегружена в нормальных условиях.

Показания напряжения
Показание напряжения от черного к красному будет 240 вольт, потому что они подключены к двум отдельным шинам или фазам, но показание напряжения от черного к белому/нейтрали или земле будет 120 вольт и то же самое для показания красного провода. на белый/нейтральный или на землю.

Будьте осторожны и будьте осторожны, никогда не работайте с цепями под напряжением!

стиль=»очистить: слева»>

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по подключению Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Электропроводка Розетки GFCI Электрические цепи проводки. Выход сушилки Поиск и устранение неисправностей и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль = «очистить: слева»>

СВЯЗАННЫЕ Подробнее о двухжильных и трехжильных кабелях Сращивание электропроводки 220 В Как сращивать электропроводку 220 В: Соображения при сращивании кабельной проводки 220 В, чтобы сделать сращивание безопасным, доступным и обеспечить целостность цепи. Модернизация электропроводки ручки и трубки Как заменить проводку ручки и трубки? Наиболее распространенные методы модернизации электропроводки ручек и трубок, Как обновить электропроводку для светильников и выключателей. Как выполнить сращивание электрических кабелей Как сращивать электрические кабели: Место входа кабелей в распределительную коробку зависит от ориентации кабеля, однако я обнаружил, что лучше вводить с одной стороны, чтобы выровняйте проводники равномерно для сращивания. Проводка кухонного светильника Как подключить провод при замене светильника с несколькими кабелями и проводами. Общие сведения об электропроводке потолочных светильников Потолочный светильник Электрическая проводка и соединения: В зависимости от возраста дома в потолочной распределительной коробке может быть один или несколько кабелей. Эти кабели используются для подачи питания на осветительную арматуру, настенный выключатель, а также могут обеспечивать питание настенных розеток. Электропроводка для комбинированного вентилятора с подсветкой для ванны Как подключить выключатели для вентилятора и лампы для ванны? Как определить электрическую проводку для установки комбинированного вентилятора для ванны с подсветкой, электрические соединения для вытяжного вентилятора в ванной. Причины неправильного электрического напряжения Почему неправильное напряжение на панели электрического обслуживания? Как устранить неправильные показания напряжения. Подключение таймера для наружного освещения Как заменить настенный выключатель таймером для наружного освещения? Как подключить таймер для наружного освещения, наиболее распространенные цвета проводов и соединения для таймера и как их подключить. 2-жильные и 3-жильные кабели — 1794

Ремонт бытовой электротехники

Как отремонтировать электропроводку Нейтральный провод для печи на 220 вольт 2-проводные и 3-проводные кабели Подключение 30-амперного разъединителя Подключение 3-фазного кондиционера Чердачная проводка для охранного освещения Подключение электрических ножниц Электропроводка в спальне Электропроводка здания в Западной Африке Электрические нормы для подвальной проводки Проект электропроводки гаража Подключение контроллера Aqua Link Устранение ослабленных соединений проводки Электрическая проводка духовки Сомнительная электрическая проводка Электропроводка на 1200 Вт Размер провода для прудового насоса Как зачистить электрический провод Рекомендации по зачистке электропроводки Как подключить термостат Подключение вытяжного вентилятора и освещения в ванной Электропроводка Пульты дистанционного управления потолочными вентиляторами Программное обеспечение для электрических схем Монтаж электропроводки в гараже Как подключить фарфоровый патрон для лампы

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Как подключить вилку на 220 В с помощью 3 проводов — Руководство для экспертов » Вопросы и ответы по сварке

Стандартная розетка на 110 В, которую можно найти в большинстве домов, хорошо работает с небольшими приборами и сварочными аппаратами. Если вы хотите использовать энергоемкий прибор, например, большой сварочный аппарат, вам понадобится вилка на 220 В.

Это означает, что вам нужно знать, как подключить вилку 220 В с 3 проводами. Обычно розетка на 220 В может быть подключена тремя или четырьмя проводами. Это два провода под напряжением, один нейтральный и провод заземления.

Два горячих провода обычно черного и красного цвета. С другой стороны, нейтральный провод обычно белого цвета, а заземляющий — зеленого. Вы можете подключить к вилке три провода: два «горячих» и нейтральный.

Так как же это сделать?

Четыре этапа подключения Вилка 220 В с 3 проводами

Для выбора лучшей вилки 220 В нажмите здесь.

Шаг первый: выберите калибр провода

Первое, что нужно сделать, это узнать, какой калибр провода использовать. Калибр относится к толщине проволоки. Чем меньше калибр, тем толще провод. Для вилки на 220 вольт вы можете использовать калибр 10 или 8.

Более тонкий провод 12 калибра больше подходит для менее мощной вилки на 110 вольт.

Необходимая сила тока и сечение провода для вашей цепи

Amperage	.	8 калибр
220 В, 50 ампер	6 калибр

Шаг второй: удаление внешнего покрытия провода

проводов. Удалите не менее 1 фута или 30 см покрытия с помощью инструмента для зачистки проводов. Если у вас нет инструмента для зачистки проводов, вы можете срезать покрытие канцелярским ножом. Это обнажит провод внутри кабеля.

Шаг третий: протяните белый провод

Переверните вилку питания и найдите винт с надписью «белый» или «нейтральный». Вставьте белый провод в порт под винтом. Затем с помощью отвертки затяните винт и закрепите провод.

Шаг четвертый.

Вставьте горячие провода

По обе стороны от «нейтрального» винта должно быть два винта без маркировки. Это два горячих порта, куда должны идти черный и красный провода. Определенного порядка нет, и вы можете вставить провода в любой порт.

Как и в случае с нейтральным проводом, используйте отвертку, чтобы затянуть винты, чтобы провода не упали.

Подключение к розетке 220 В: полезные советы для каждого домовладельца

С каждым днем ​​дома становятся все более и более высокотехнологичными. От систем отопления до детекторов дыма — кажется, что в наши дни найдется устройство для любой работы. Одним из самых распространенных бытовых устройств до сих пор остается вилка. Чтобы убедиться, что вы используете бытовую технику безопасно, вот несколько полезных советов по подключению вилки 220 В:

1) Убедитесь, что все ваши провода должным образом изолированы изолентой или другим подходящим материалом. Это предотвратит любые удары во время работы с ними.

2) Проверьте, какой провод куда идет — красный обычно означает горячий, черный — нейтральный, а белый — массу.

3) Соедините оба конца каждого провода друг с другом, чтобы создать электрическую цепь, используя отвертку.

4) Если вилка не работает, это может быть из-за плохого соединения проводов. Проверьте каждый и подтяните при необходимости!

5) при подключении вилки 220 В важно убедиться, что горячий и нейтральный провода не соприкасаются друг с другом. Если они соприкасаются, вам нужно будет использовать подходящий изолятор или пластиковую трубу.

Final Word

В этой статье вы узнаете, как правильно подключать вилки на 220 вольт для систем на 115 и 230 вольт. Знание того, к чему подключены все эти провода, является важным первым шагом в этом процессе. От розетки к вашему устройству всегда должны идти провода трех разных цветов: красный — горячий, черный — нейтральный, а белый — заземление, однако не все цвета универсальны, поэтому проверьте, прежде чем работать с любыми соединениями с этими цветами, поскольку они могут быть используются по-разному в других странах мира. Изолента может обеспечить изоляцию во время проводки, что предотвращает удары током или другие несчастные случаи при выполнении этой задачи.

Часто задаваемые вопросы

В-1: Что означают цвета проводов?

Ответ: При подключении вилки с тремя проводами все они будут окрашены по-разному. В идеале вы получите красный, черный, белый или зеленый провод. Красный и черный — это два горячих провода, которые отвечают за токи.
Белый провод является нейтральным проводом и действует как путь для возврата токов обратно к источнику питания. В некоторых новых электроинструментах вы также получите зеленый провод, который является проводом заземления.

В-2: Какое сечение провода идеально подходит для сетевой вилки 220 В?

Ответ: Для штепсельной вилки на 220 В достаточно провода калибра 10 или 8. Лучшим из этих двух будет провод 10 калибра.

В-3: Безопасна ли трехпроводная вилка питания 220 В?

Ответ: Несмотря на то, что есть электроинструменты, которые все еще используют трехпроводную конфигурацию, в некоторых устройствах рекомендуется использовать четырехпроводную конфигурацию.
