Как устроены батареи отопления: основные принципы и особенности конструкции

Как устроен радиатор отопления для дома

Сантехнические приборы этой категории классифицируются по нескольким признакам. При выборе радиатора отопления оцениваются материал, из которого он сделан, характеристики и ряд иных показателей. Считается, что функционирование батарей разных типов описывается одним законом физики. Но это мнение не совсем верно, так как многое определяет особенность конструкции изделия.

Принцип работы

Радиаторы традиционного исполнения

Яркий представитель – чугунная батарея. Кто не знаком с сортаментом современных отопительных приборов этой группы, полагают, что такие изделия устарели, их не стоит приобретать. На самом деле они, в отличие от новомодных алюминиевых, биметаллических, стальных аналогов, являются универсальными в применении. Радиаторы из чугуна подходят для любой системы, независимости от сложности схемы и ее параметров (давления, температуры).

У всех перечисленных батарей есть общий недостаток, и связан он с принципом функционирования. Тепло передается способом излучения, то есть оно устремляется во все стороны и вверх. Отсюда неравномерность прогрева помещения по объему, разница температур на уровне пола и у потолка.

Горячая вода, поступающая в полость радиатора из трубы, повышает температуру его стенок. В результате батарея нагревается и уже сама становится источником тепловой энергии, которая отдается в окружающую среду.

Вакуумные радиаторы

В общем смысле принцип работы этих отопительных приборов тот же самый, но особенность конструкции является «изюминкой», делающей их намного эффективнее и экономичнее традиционных батарей. Теплоноситель «закольцован»: перемещается по встроенному внутреннему контуру, а не заполняет весь объем радиатора. Трубка для воды расположена в его нижней части, а в остальном пространстве находится специальная смесь (как правило, борно-литиевая).

Процесс протекает циклично: ее нагрев – закипание жидкости – образование пара – его конденсирование на стенках – стекание в нижнюю часть радиатора.

Плюсы решения

• На нагрев одной секции теплоносителя требуется намного меньше.
• При монтаже отопительной системы на основе вакуумных радиаторов используются трубы малого сечения, требуемый объем воды в ней уменьшается примерно на 80%.
• Отсутствуют холодные участки – прогрев равномерный.
• Котельная установка работает в пониженном режиме. Объясняется просто: смесь закипает уже при 35 0С, а потому сильно нагревать теплоноситель (до 90 и выше) не нужно.
• Вероятность образования коррозии, воздушных пробок в радиаторе исключена.
• Инерционность батареи нулевая: на режим выходит практически сразу после пуска котла.
• Высокая теплоотдача при работе от любой установки: отопительного агрегата, солнечного коллектора, теплового насоса.

Практические рекомендации

1. При выборе радиаторов нужно понимать, что их эффективность определяется рядом факторов:

• общая площадь теплопередачи;
• материал батареи;
• наличие оребрения;
• конструктивная особенность;
• внешнее оформление (темные приборы характеризуются повышенной теплопередачей).

Расчет схемы отопления нужно доверить специалисту – самостоятельно всего не предусмотреть. Чтобы добиться комфортного микроклимата, требуется учитывать не только возможности котельной установки, диаметр труб, но и особенности строения: материал стен, их изношенность, качество теплоизоляции, суммарная площадь проемов (дверей, окон) и ряд иных. Составить грамотный проект, правильно подобрать радиаторы под силу только профессионалу.

Пользоваться онлайн-калькуляторами в интернете – совершить ошибку, на устранение которой уйдут и время, и деньги. Все подобные расчеты являются общими; в них не учитываются специфика здания, климат региона, роза ветров, температурные перепады и много иных факторов, влияющих на качество обогрева дома.

Покупка алюминиевых батарей имеет свои нюансы. Они продаются в разных модификациях, но ни одна из них не является универсальной. Что бы ни утверждал менеджер в магазине, установка таких радиаторов в многоквартирных домах не рекомендуется.

Отопительные приборы желательно приобретать в специализированных торговых организациях, предварительно выяснив все параметры домовой системы. В паспорте радиатора указываются его рабочие характеристики – их и нужно сопоставить с имеющейся информацией.

При замене батарей одного типа на другой нельзя выбирать их по количеству секций, один к одному. Радиаторы отличаются теплоотдачей, а потому покупаются на основании инженерных расчетов.

Приобретая отопительные приборы в «АЛЬФАТЭП», вы получите не только товар высокого качества по цене производителя, но и бесплатную консультацию наших специалистов по выбору образцов, особенностям их монтажа, эксплуатации и обслуживанию. К ним можно обратиться по телефону 8 (495) 109 00 95 или в разделе «Контакты» сайта alfatep.ru. При необходимости мы сделаем предварительные расчеты и подскажем оптимальный вариант обогрева здания. Жителям Подмосковья сервисный центр компании предлагает весь спектр услуг: от разработки проекта отопительной системы до пуска в эксплуатацию с дальнейшим техническим сопровождением (обслуживание, ремонт, поставка запасных частей).

Настенные водяные радиаторы отопления

Современной, высокоэффективной, элегантной и менее дорогостоящей альтернативой традиционным батареям можно считать настенные водяные радиаторы отопления. С момента своего изобретения в середине прошлого века, панельные батареи стали одним из самых востребованных видов отопительных приборов, успев вытеснить чугун с лидирующих позиций мирового рынка отопительного оборудования.

Как устроены панельные радиаторы?

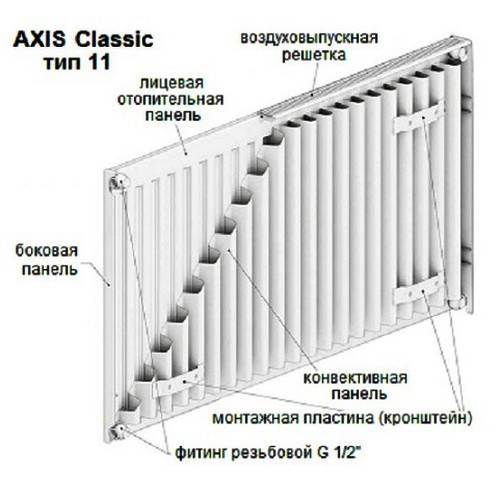

Любой панельный радиатор представляет собой изделие из двух листов металла, доведенного до определенной формы посредством прессования протоков для теплоносителя под высоким давлением. Пластины соединяются при помощи специальной арматуры. В получившейся панели (канале) происходит циркуляция тепла. На тыльной стороне имеются П-образные ребра, повышающие теплоотдачу, тем самым увеличивая эффективность прогрева воздуха в помещении.

Подавляющее количество современных производителей утверждает, что при соблюдении идеальных условий эксплуатации, срок службы – 20-25 лет. Практика же показывает, что заявления изготовителей не соответствуют действительности, ведь в быту довольно сложно выполнять самостоятельное техническое обслуживание, что само по себе снижает продолжительность эксплуатации батареи.

Монтаж и подключение панельных радиаторов

Располагая определенными навыками и специальными инструментами, произвести замену батарей настенного типа можно и без посторонней помощи. Наиболее сложным данный процесс выглядит в многоэтажном доме:

1. Получение разрешения на слив жидкости из отопительной системы;
2. Демонтаж старого и установка нового радиатора;
3. Подключение батареи к централизованной (или индивидуальной) системе;
4. Установка термодатчиков, отсекающих кранов и дополнительных аксессуаров. В случае с первичной установкой стоит руководствоваться общими правилами, прописанными в строительных нормах и правилах (СНиП).

На что стоит обратить внимание при покупке?

При выборе панельного радиатора, эксперты рекомендуют руководствоваться следующим критериями:

1. Адаптация к российским условиям. Далеко не всегда дорогие европейские изделия соответствуют отечественным нормам, что сказывается на их долговечности;
2. Мощность устанавливаемой панели. В случае с заменой, рекомендуется приобрести настенный радиатор, аналогичный установленному ранее. При первичном монтаже системы стоит произвести стандартные расчеты;
3. Качество теплоносителя. В основном, данный параметр указывается в технической документации изделия.

В любом случае, выбирать придется исходя из финансовых возможностей. Благо, в настоящее время данный сегмент рынка может похвастать широчайшим выбором бюджетных и премиальных решений для частных домов и квартир в многоэтажных жилых зданиях!

Так же мы предоставляем следующие услуги:

замена батарей отопления
замена батарей отопления в квартире
цена замены радиатора в квартире
замена радиаторов отопления
установка батарей отопления
установка радиаторов отопления

Полный справочник по трубопроводам отопления

Содержание

Покрытие всех типов труб отопления

Когда вы думаете о домашнем отоплении, вполне вероятно, что сразу приходят на ум радиаторы и полотенцесушители. И хотя мы можем быть предварительно подготовлены к этому, легко забыть об основных элементах, которые могут буквально заставить наши устройства работать. Или гул. Или шуметь. И т. д. И т. д.

Однако довольно часто эти базовые функции абсолютно неотъемлемы от работы вашего домашнего отопления, и различные типы или стили могут привести к тому, что ваши устройства будут работать более или менее энергоэффективно, с большей или меньшей надежностью.

В этом блоге мы решили сосредоточиться на множестве различных типов трубопроводов для отопления, представленных на рынке, чтобы выделить, какие типы лучше всего подходят для конкретных компонентов, таких как напольное отопление, радиаторы и полотенцесушители, предоставить советы по установке, а также стоимость. подсказки и многое другое.

По сути, вы найдете все, что вам нужно знать о трубопроводах отопления, в нашем Полном руководстве по трубопроводам отопления.

Что такое трубопровод отопления?

По сути, трубопроводы отопления или трубопроводные сети представляют собой систему труб, которые используются для транспортировки жидкостей, главным образом для превращения холодной воды в горячую для обогрева помещений в доме. Существуют всевозможные первоначальные проектные соображения, касающиеся установки трубопроводов, в том числе с соблюдением строительных принципов и правил.

Мы обещаем сделать все возможное, чтобы не утомлять вас чрезмерно сложным жаргоном, но Полное руководство должно хотя бы вкратце освещать рекомендации, изложенные в этих правилах. Таким образом, мы можем подтвердить, что Утвержденный документ B строительных норм гласит, что трубопровод «включает в себя фитинги и аксессуары для труб. Определение «труба» исключает дымоход и трубу, используемую для целей вентиляции, за исключением вентиляционной трубы для наземной дренажной системы».

Вас можно простить за то, что вы не понимаете роли или даже наличия трубопровода среди множества принадлежностей, связанных с отоплением. Все виды устройств и компонентов включают трубы, в том числе прокладки, болты, клапаны, опоры, фланцы, сетчатые фильтры, гибкие и компенсационные соединения, а также простые трубы.

Эти ключевые приспособления имеют различное назначение — обычно для считывания и контроля расхода жидкости, температуры и давления.

Какие материалы используются для изготовления трубопроводов отопления?

Существует несколько основных материалов, используемых при строительстве трубопроводов отопления, каждый из которых обладает своими уникальными свойствами, преимуществами и недостатками.

Нержавеющая сталь и углеродное волокно в целом являются наиболее популярными материалами для изготовления трубопроводов. Однако существует целый ряд других вариантов неметаллических, пластиковых и облицованных труб, включая бетон, медь, стекловолокно и алюминий.

Обзор каждого типа будет приведен далее в этой статье, но в качестве основной отправной точки любое решение по материалу должно учитывать множество условий, с которыми столкнется трубопровод. В частности, изменения прочности материалов в средах с повышенными температурами. Учитывая, что поток жидкости может со временем вызвать эрозию или коррозию трубопровода, разумно выбрать материал, который будет медленно корродировать с известной скоростью.

Как устанавливается трубопровод отопления?

Прежде чем мы перейдем к тонкостям различных материалов для трубопроводов, стоит рассмотреть, как укладываются трубопроводы в зависимости от различных типов систем центрального отопления.

По сути, обычно используются три основных устройства для подключения котла к вашим домашним радиаторам или полотенцесушителям. Они бывают в виде однотрубной петли, подающей и обратной труб, а также микроотверстия.

В большинстве случаев трубопровод отопления устанавливается под радиатором. Он может быть установлен под половицами в помещениях с подвесным деревянным полом, со стояками для подключения труб к радиаторам. Также рекомендуется поддерживать трубы под половицами, чтобы сами трубы не выдерживали чрезмерный вес.

Тем не менее, паркетные полы гораздо более распространены в современных домах, и этот способ укладки не подходит для помещений с твердыми полами. Обычно эти типы фитингов для трубопроводов имеют высокоуровневые подводящие трубы, соединяющиеся с соседними или отдельными бытовыми радиаторами. В помещениях с подвесными потолками трубопровод обычно устанавливается между балками потолка сверху, но это может быть нецелесообразно, если каждый этаж представляет собой отдельное жилое помещение.

Другой вариант — настроить трубы так, чтобы они проходили по верхней части стены немного ниже потолка с помощью водосточных труб. На самом деле, никогда не бывает выгодной альтернативой прокладке напольных труб вдоль уровня пола, так как проблемы обязательно возникнут там, где трубы должны пересекать дверные проемы. В таких случаях трубы должны быть обмотаны вокруг дверной рамы или закопаны под полом, что на ваш вкус может показаться слишком агрессивным.

В случае необходимости прокладки высокоуровневых подводящих труб на чердаке или мансарде трубопровод необходимо изолировать. Вы можете изолировать трубопроводы в более «обычных» местах, если хотите, и это, вероятно, повысит уровень энергосбережения, но обычно это не требуется за пределами чердаков.

В тех случаях, когда циркуляционный трубопровод расположен выше радиаторов или других подключенных отопительных приборов, трубопроводы должны быть снабжены выпускными клапанами для выпуска воздуха, оставшегося в системе.

Варианты установки трубопровода

Однотрубный контур

Как следует из названия, однотрубные контурные системы имеют одиночный трубопроводный контур, который идет от котла и возвращается к нему. Все задействованные радиаторы располагаются на трубе, при этом каждое соединение радиатора ведет к одной и той же трубе. Когда нагретая вода из котла движется по трубе, происходит конвекция, в результате чего нагретая вода поднимается в радиатор, направляя более холодную воду обратно в трубу.

Одним из основных недостатков такого расположения труб является то, что первый радиатор будет нагреваться в большей степени, чем второй и третий и так далее. Таким образом, последний радиатор в системе будет значительно холоднее, поскольку он будет передавать большую часть своего тепла первоначальным радиаторам на участке трубопровода.

Теоретически на один контур трубы можно установить неограниченное количество бытовых радиаторов. Но чем больше радиаторов установлено, тем заметнее будет охлаждение между первым и последним радиаторами.

Однотрубные петлевые системы чаще встречаются в промышленных условиях, где петлевая труба может быть очень большой и, возможно, соединяться с тепловыми насосами, в отличие от жилых зданий. Маловероятно, что современные бытовые трубопроводные системы будут следовать одноконтурной линии, а вместо этого сосредоточатся на более эффективной компоновке фитингов.

Подающая и обратная трубы

Подающая и обратная трубы работают более эффективно, чем однотрубные петлевые системы. В них нагретая вода котла подается на одну сторону каждого радиатора (подающая труба), а противоположный конец радиаторов подключается к отдельной общей обратной трубе. В результате температура воды, проникающей в каждый бытовой радиатор, практически одинакова, поэтому от каждого отопительного прибора должна выделяться очень одинаковая тепловая мощность.

Автоматический перепускной клапан или клапан сброса давления соединяет подающую и обратную трубы, позволяя насосу перекачивать котловую воду, если все радиаторы отключаются одновременно.

Из-за ограничения потока, обусловленного радиаторами, количество необходимых радиаторов, как правило, ограничивается объемом циркуляционного насоса. Стандартный насос для бытовых подающих и возвратных трубопроводов обычно обеспечивает достаточную подачу до 12 радиаторов или полотенцесушителей.

Размер трубопровода может стать еще одним ограничением на количество устанавливаемых радиаторов. В большинстве случаев основные трубы, входящие и выходящие из котла, имеют диаметр более 22 мм, а трубы меньшего размера (15 мм или меньше) отходят для питания нескольких радиаторов или альтернативных нагревательных компонентов. То, сколько бытовых радиаторов можно подключить через эти меньшие трубы, будет зависеть от длины 15-миллиметровых участков трубы. Чем больше длина участка трубы, тем меньше потребуется радиаторов. Специалисты по отоплению рекомендуют устанавливать не более трех радиаторов вдоль одной 15-миллиметровой ветки трубы.

Эта более модернизированная установка, иногда называемая двухтрубной системой, гораздо чаще встречается в современных домах и, как правило, лучше подходит для бытовых нужд в жилых домах.

Трубопровод с микропроходом

В компоновке трубопровода с микропроходом используются стандартные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне или обратно, говоря более технически. Небольшие трубы (обычно 8 мм) выходят из каждого коллектора и соединяются с несколькими радиаторами. Длина трубопровода между каждым коллектором и радиаторами обычно не превышает пяти метров.

Возможно, используются специальные методы установки радиатора, чтобы гарантировать, что и подающая, и обратная трубы микроотверстия прикреплены к одному и тому же концу каждого радиатора. Напротив, трубопровод можно было подвести к противоположным концам сопутствующих радиаторов.

Системы трубопроводов с микропроходом представляют собой еще один тип систем, включающих клапан сброса давления между обратными трубами и подачей в котел, чтобы обеспечить защиту котла, когда все радиаторы выключены.

Одним из наиболее заметных преимуществ расположения трубопроводов с микроотверстиями является то, что трубы меньшего размера не способны пропускать столько воды, поэтому на каждом участке трубы теряется меньше тепла. Кроме того, трубы с микродиаметром можно довольно легко манипулировать для придания формы во время монтажа, и они требуют меньшего количества соединений, чем другие типы.

Что касается недостатков, размер трубы также в некотором смысле работает против этого, так как они могут довольно легко забиться в результате внутреннего осадка. Кроме того, насосу придется бороться с повышенным сопротивлением при транспортировке воды из бойлера, что, в свою очередь, делает насос более подверженным износу.

Кроме того, стоит подумать об альтернативе микротрубам, если вы живете в районе с жестким водоснабжением. Известковый налет может быстро накапливаться в циркуляционных трубопроводах и особенно вреден для такого типа трубопроводов. Если вы все-таки выберете в таком месте трубопровод с микрометрическим отверстием, то устройство для смягчения воды или подходящая добавка станут необходимым дополнением.

Оригинальные материалы для труб

Смогли бы Майк Скиннер и The Streets прославиться с таким слегка измененным названием дебютного альбома? Итак, первое воспроизведение, возможно, не предвидится, не говоря уже о втором, но тщательное изучение материалов нагревательных труб, безусловно, оправдано.

Существует множество различных материалов, используемых в производстве сантехники и труб, и, как и было обещано ранее, мы внимательно изучили каждый вид, чтобы определить его уникальные свойства, плюсы и минусы.

Медные трубы

Предлагая отличную гибкость и более компактную конструкцию, чем другие аналоги из оцинкованной стали, медные трубы являются одними из самых популярных типов на рынке. И хотя он может быть подвержен коррозии, опять же, как правило, в меньшей степени, чем другие трубы из оцинкованной стали.

Легкие медные трубы с тонкими стенками, которые могут поставляться в спиральном или прямом формате для соответствия любому типу водопроводной сети. Как таковой, это подходящий материал для трубопроводов для всех видов устройств, будь то однотрубная петлевая система для коммерческих целей или двухтрубная установка в жилых помещениях.

Фитинги для медных трубопроводов могут быть изготовлены с помощью бессвинцовой пайки или пайки, а также с помощью муфт или компрессионных фитингов.

Имейте в виду, что для пайки пайкой потребуется особенно квалифицированный установщик, который, скорее всего, будет стоить дороже, чем обычный сантехник. Компрессионные фитинги предлагают гораздо более простой процесс, но могут оказаться потенциально навязчивыми.

Надлежащая изоляция имеет первостепенное значение и при выборе медных труб отопления. После того, как радиаторы или альтернативные компоненты отопления были снабжены горячей водой, необходимой им для обеспечения впечатляющей тепловой мощности, имущество должно быть способно хорошо удерживать тепло, иначе медь увеличит вероятность потери тепла.

Учитывая, что медь также является металлическим материалом, следует учитывать электролитическую коррозию. Такая реакция обычно происходит, если арматура или фитинги из оцинкованной стали соприкасаются с медными или латунными трубами. В свою очередь, расход воды, выходящий из медных труб, не может превышать трех метров в секунду. Кроме того, свойства проводимости материала диктуют, что заземляющие соединения должны быть отделены от электропроводки и трубопроводов.

Трубы из оцинкованной стали или железа

Трубопроводы, изготовленные из оцинкованной стали или железа, можно с уверенностью назвать системой, ориентированной на безопасность, и в настоящее время они по-прежнему широко используются в пожарной безопасности для транспортировки воды. Действительно, этот тип трубопроводной сети уже давно признан классическим, традиционным способом транспортировки воды.

С самого начала, при «гальванизации», сталь должна быть инкапсулирована в расплавленном цинке после очистки перед обработкой. Это обеспечит высочайший уровень защиты как внутри, так и снаружи, недостижимый при использовании современных технологий гальванического покрытия, которые обычно используются для производства современных стальных или железных труб. Однако этот последний метод, как правило, обеспечивает более красивую и изысканную эстетику.

Традиционные трубопроводы из оцинкованной стали или железа, популярность которых, безусловно, снижается с точки зрения бытового применения, вызывают заметные и справедливые опасения в отношении внутренней и внешней коррозии в сочетании с альтернативными материалами. Таким образом, наличие подобных латунных или медных радиаторных клапанов затруднило бы реализацию такого рода устройств в жилых помещениях.

Трубопроводы из оцинкованной стали и железа отличаются особой прочностью и значительным весом и обычно монтируются путем свинчивания и навинчивания фитингов. Процесс установки этого конкретного типа трубопровода особенно трудоемок и менее прост, чем в случае с системами неметаллических труб.

Бетонные трубы

На пике долговечности сборные, жесткие бетонные трубы зарекомендовали себя как самые эластичные и износостойкие трубы.

Бетонные трубы обладают превосходными прочностными характеристиками и чрезвычайно прочны, что делает их пригодными для установки, в частности, в оживленных коммерческих помещениях. Они могут похвастаться проверенной репутацией в отношении надежности и структурной целостности, которая в наше время еще больше улучшилась благодаря инновациям в конструкции труб, процессах смешивания и производства.

Кроме того, бетонные трубы являются одними из самых эффективных и экологически безопасных моделей на рынке, учитывая их типичный срок службы, долгосрочные затраты на техническое обслуживание и тот факт, что их обычно можно приобрести на месте.

Большинство из вышеупомянутых свойств и характеристик, в частности исключительная прочность материала, помогают упростить и обеспечить надежный процесс установки. Тот, который обычно снижает стресс от рабочей нагрузки, а также ответственность владельца и / или специалиста по установке. Кроме того, при правильной установке и проверке бетонные трубы являются самым дешевым типом по сравнению с другими материалами трубопроводов.

Алюминиевые трубы

Универсальность является ключевым элементом, который обычно составляет основу обсуждения алюминиевых труб, в немалой степени благодаря бесшовной конструкции труб как внутри, так и снаружи.

Среди наиболее эстетически привлекательных стилей доступных систем трубопроводов алюминиевые трубы обычно имеют блестящую, отражающую поверхность, которая может фактически подчеркнуть интерьер дома, когда они не скрыты, особенно когда они используются в сочетании, например, с хромированными радиаторами или полотенцесушителями.

Несмотря на впечатляющие свойства коррозионной стойкости, алюминиевые трубы также могут быть покрыты порошковой краской, отполированы или анодированы для придания специфического вида, который надеется получить покупатель.

Существуют контрастные сорта алюминиевых труб, и будет ли разница между ними рассматриваться как важная, будет зависеть от покупателя и типа проводимой установки. В дополнение к специфике планировки помещения предусмотрена установка алюминиевых труб.

Чтобы дать общее определение каждому сорту, один сорт полностью подходит для формовки, гибки и штамповки, в буквальном смысле возвращаясь к характеристикам гибкости, которые так легко ассоциируются с алюминиевыми трубками.

Алюминиевые трубы альтернативного сорта имеют более прочный профиль, что делает их идеальными для нарезания резьбы, сверления и машинных работ, хотя оба сорта алюминиевых труб идеально подходят для сварки.

Алюминиевые трубы также поставляются готовыми к использованию, что упрощает и зачастую удешевляет процесс монтажа. Помимо резки и снятия фаски, не существует никаких особых требований и не требуются специальные инструменты, поэтому трудозатраты, как правило, невелики в отношении фитингов алюминиевых труб.

Трубы из стекловолокна

Трубопроводы из стекловолокна, известные своей отличной коррозионной стойкостью и часто применяемые для бурения с аналогичными свойствами, в основном состоят из полимерной матрицы, армированной стекловолокном.

Трубы из стекловолокна также могут похвастаться доказанной способностью выдерживать высокое давление, что привело к резкому росту их популярности в отношении некоторых коммерческих предприятий. В частности, службы противопожарного водоснабжения в наше время, как правило, отдают предпочтение стеклопластиковым трубам, а не традиционным стальным вариантам.

Нет необходимости в дополнительном футеровке или покрытии благодаря коррозионной стойкости трубопроводов из стекловолокна, что помогает сохранить легкий профиль. Трубы из стекловолокна примерно на 15% тяжелее стальных и примерно на 10% тяжелее бетонных аналогов.

Как непроводящий материал, стекловолокно не представляет угрозы для электрических радиаторов, которым в любом случае не потребуется горячее водоснабжение. Тем не менее, трубы из стекловолокна соответствуют самым строгим стандартам в отношении веса, жесткости, размерных критериев и общей стоимости.

Действительно, трубы из стекловолокна требуют чрезвычайно низких затрат на техническое обслуживание, учитывая, что их чрезвычайно просто обслуживать из-за того, что они не ржавеют, и тот факт, что они требуют минимальной защиты от окружающей среды.

Цены на установку, как правило, также будут очень разумными, чему в немалой степени способствует легкий вес трубопровода, что позволяет легко маневрировать и устанавливать его на место безопасно и правильно.

Пластиковые трубы

Этот тип трубопроводов часто пользуется плохой репутацией, и в некотором смысле его можно понять. Восприятие пластиковых труб обычно определяет их как более дешевый вариант и, следовательно, менее качественную версию по сравнению с другими материалами.

И хотя в какой-то степени это может быть правдой, в некоторых случаях сеть пластиковых трубопроводов может принести пользу, особенно если ее умело скрыть от глаз, тогда эстетика является одним из менее значимых факторов, о которых стоит беспокоиться.

Это одна из причин того, что пластиковые трубы являются популярным дополнением к теплым полам, а также гибкость труб, которая позволяет им проходить до 25 метров под землей без каких-либо требований к соединению.

Такая невероятная гибкость делает их установку относительно несложной, так что вам не нужно ни выкладывать чрезмерную сумму за успешную установку, ни покупать трубы на начальном этапе, как вы можете себе представить.

Пластиковые трубы также менее склонны к замерзанию и испытаны на манометре с давлением 10 бар для уверенности в производительности.

Принимая во внимание все обстоятельства, они представляют собой более привлекательное предложение, чем они, возможно, считают, особенно в случае перспективных фитингов для системы обогрева пола в жилых помещениях. Дополнительную информацию можно найти в нашем блоге BestHeating Best Buddies: Plastic Pipework.

Трубы из углеродного волокна

Этот материал, иногда называемый графитовым волокном, удивительно прочен для такого легкого материала. Фактически, углеродное волокно может иметь прочностные характеристики примерно в пять раз выше, чем у стали, и профиль, который в два раза жестче.

В состав труб из углеродного волокна входят тонкие, прочные кристаллические углеродные нити, которые служат для повышения прочности материала. Углеродное волокно само по себе может быть тоньше, чем отдельная прядь волос, приобретая прочность при сплетении вместе, чтобы создать прочную форму.

В дополнение к огромной прочности и прекрасному легкому весу и обтекаемой форме, трубы из углеродного волокна обладают отличной химической стойкостью, а благодаря низкому тепловому расширению они устойчивы к высоким температурам.

Даже если этот последний пункт может быть довольно очевидным для типа трубопровода отопления, он важен для того, чтобы сделать системы трубопроводов из углеродного волокна столь популярным приспособлением во многих коммерческих секторах. Например, в автомобильной и аэрокосмической промышленности, а также в вооруженных силах трубы из углеродного волокна уже давно используются в различных областях тепловых сетей.

Установка в больших масштабах обходится дешевле, особенно с учетом тонкости материала, что является еще одним фактором, определяющим расположение трубопроводов из углеродного волокна в коммерческих целях, а не в домашних условиях.

Трубы из нержавеющей стали

Наконец, под микроскопом находятся трубы из нержавеющей стали, которые являются одними из самых популярных типов, не в последнюю очередь из-за их выдающихся свойств устойчивости к коррозионным элементам.

Трубы из нержавеющей стали, устойчивые к окислению и эрозии, содержат в своем составе никель и хром, что также способствует высокой прочности и пластичности, которыми они обладают даже при высоких температурах.

Это еще один универсальный вариант компоновки труб, который можно подвергать термообработке, что означает, что они могут быть легко сварены в различных размерах и формах, чтобы соответствовать любой схеме или системе отопления, в которую они будут поставляться.

Кроме того, разумные затраты на установку, а также простота обслуживания и обычно длительный срок службы делают трубы из нержавеющей стали привлекательными для многих как в жилых, так и в коммерческих целях. Все эти факторы в сочетании с трубами из свинцовой нержавеющей стали считаются одними из самых востребованных в промышленности и домашнем хозяйстве вместе взятых.

Конфигурации трубопроводов отопления

Варианты установки трубопроводов отопления мы уже упоминали ранее в этой статье, но возможности использования множества различных конфигураций таковы, что нам также потребовалась визуальная помощь.

Однотрубные петлевые системы

На прилагаемой схеме показана однотрубная петлевая система, которая в данном примере обеспечивает подачу горячей воды к четырем отдельным радиаторам. (Теоретически однотрубные контурные сети могут обеспечивать водой неограниченное количество радиаторов или альтернативных нагревательных устройств. )

В этом наиболее простом устройстве вода выходит из котла, проходя по подаче и питая два верхних радиатора, как показано на рисунке. Вода продолжает двигаться по той же трубе, позволяя двум нижним радиаторам также нагреваться, хотя, возможно, не в такой степени, как первые компоненты на участке трубы (один из самых больших недостатков системы такого типа).

Тем не менее, несоответствие между тепловыми мощностями каждого радиатора не должно быть чрезмерным в однотрубной петлевой системе, как показано на схеме. Чем больше радиаторов включено в одноконтурную сеть, тем больше будет скорость охлаждения от первого до последнего.

Вероятно, проще всего предусмотреть такую ​​систему трубопроводов отопления в коммерческом помещении, таком как офис или крупный магазин розничной торговли, где может потребоваться несколько радиаторов для поддержания относительно низкого уровня тепла на значительной площади поверхности.

Системы подающих и обратных трубопроводов

Что касается систем подающих и обратных трубопроводов, визуальное представление в буквальном смысле рисует более очевидную картину того, как этот тип отопительной сети работает более эффективно, чем одноконтурная схема.

Как показано, вода из бойлера поступает с одной стороны каждого радиатора через подающую трубу, а на противоположном конце каждого компонента подсоединяется отдельная обратная труба. Это гарантирует, что вода, достигающая всех радиаторов, имеет примерно одинаковую температуру, поэтому все они должны производить одинаковую тепловую мощность.

И подающая, и обратная трубы подключаются через предохранительный клапан или автоматический перепускной клапан, что позволяет насосу перекачивать котловую воду, даже если все домашние радиаторы были отключены на какое-то время.

В то время как на схеме показаны четыре радиатора, стандартные установки системы подачи и возврата могут вмещать до 12 нагревательных устройств.

Однако размер циркуляционного насоса и параметры ограничения потока радиаторов или полотенцесушителей могут повлиять на это значение. Как и длина трубопровода. Следуя общему правилу, чем больше длина участка трубы, тем меньше потребуется радиаторов. Рекомендуется располагать не более трех радиаторов на одном ответвлении трубы диаметром 15 мм, хотя большинство основных труб, входящих и выходящих из котла, имеют диаметр 22 мм и более.

Этот тип двухтрубной сети является более вероятным кандидатом для домашнего использования, в котором он может непрерывно обеспечивать комфортный уровень тепла по мере необходимости.

Системы с микротрубами (две трубы)

Другая двухтрубная система, которую легче объяснить с помощью схемы, представляет собой систему с микротрубками. Как показано на изображении, этот тип системы соединяет подающий трубопровод от котла с коллекторами и от коллекторов обратно к котлу по обратному трубопроводу.

Миниатюрные трубы отходят от коллекторов, обычно диаметром 8 мм, для подачи воды к нескольким радиаторам или альтернативным нагревательным устройствам. Общая длина трубопровода, соединяющего каждый коллектор с радиаторами, обычно составляет пять метров или менее.

В показанном примере и подающая, и обратная трубы микроотверстия присоединены к противоположным концам четырех радиаторов. Но следует отметить, что применение специальных методов монтажа может привести к подключению трубопровода к одному и тому же концу радиаторов, если такая установка предпочтительна.

Предохранительный клапан обеспечивает защиту котла в любое время, когда все радиаторы в системе отключены.

Свяжитесь с BestHeating

К этому моменту вы, надеюсь, сможете отличить свои одноконтурные трубопроводные системы от ваших устройств подачи и возврата, а также иметь какое-то представление о том, какие материалы труб будут наиболее подходящими для любого бытового или коммерческая установка, о которой вы могли бы подумать.

Если вам нужна дополнительная помощь или совет относительно трубопроводов отопления или любых других тем, связанных с отоплением, пожалуйста, не стесняйтесь обращаться к команде BestHeating, которые будут более чем рады помочь в любом случае мы можем.

Вы можете сделать это, оставив свои мысли в разделе комментариев ниже или связавшись с нами через Facebook, Instagram или Twitter.

Джон Клее

Имея опыт работы в спортивной журналистике, Джон считает написание контента одним из своих основных увлечений. Он всегда приправляет наш консультационный центр аргументированными и проверенными советами по отоплению дома и предлагает экспертные решения для вопросов, на которые вы хотите получить ответы. Тонкий знаток футбола и музыки. По крайней мере, в его собственной голове.

Способ разводки трубы радиатора (фото), смотрите, третий эффект самый лучший!

Перейти к основному содержанию

дисплей установки радиатора

Алиса Лю

Алиса Лю

Менеджер по внешней торговле RENQIU STRONGHOLD CARBON PRODUCTS CO.

,LTD.

Опубликовано 6 августа 2019 г.

+ Подписаться

Проект трубопровода радиатора должен иметь достаточную научную основу и реальную ситуацию в помещении. Уместнее поговорить с вами о том, как сделать патрубок радиатора.

Серия с одной трубой

Метод последовательного соединения с одной трубой можно увидеть в старых отопительных установках. Сейчас он используется меньше. Главной его особенностью является экономичный трубопровод, имеющий низкую стоимость материала. Недостаток в том, что радиатор не горячее, а требуемый трубопровод не может быть слишком тонким. Как видно из диаграммы ниже, если впускной патрубок 4 хочет нагреть радиатор 4, он должен пройти через три передних радиатора, поэтому распад тепла приведет к тому, что температура разных радиаторов будет разной, и если радиатор 1 будет заблокирован, все радиаторы после этого снова не будут горячими. улучшенный способ протекания заключается в том, что каждый радиатор можно переключать отдельно, а два черных интерфейса над радиатором 1 напрямую подключены, а клапан расположен посередине, и степень свободы значительно улучшена.

Не подключайте слишком много радиаторов к одной серии труб.

Параллельное двухтрубное соединение-1

Параллельное двухтрубное соединение-1 — это широко используемый тип соединения радиатора. Каждой группой радиаторов можно управлять отдельно. Переключение одного радиатора не влияет на другой. Баланс расхода воды выше предыдущего. Каждый радиатор может получать источник тепла от основного водопровода. Ядро двухтрубного удаленного параллельного режима имеет две точки. Один из них заключается в том, чтобы определить взаимосвязь между основной трубой и ответвлением, а другой — уменьшить вилку и попытаться сделать весь цикл Большой круговой петлей. Недостатком параллельного соединения двойной трубы является то, что чем ближе к основному порту входа воды, тем больше напор воды, выше температура воды, выше скорость обратной воды и вероятность того, что задний радиатор не горячий. , поэтому теплая труба мешает После того, как установка завершена, необходимо отладить, чтобы обеспечить сбалансированность всей системы отопления.

Двухтрубное параллельное подключение-2

Двухтрубное параллельное подключение-2 можно сказать, что это наиболее разумный режим трубопровода отопления. По сравнению с двухтрубным параллельным подключением для балансировки радиаторов используется еще один трубопровод. Входные и выходные пути каждого радиатора в основном одинаковы. Поэтому тепловой баланс каждого радиатора хороший, и редко задние радиаторы не горячие. Недостатком является то, что вам нужно больше одной трубы, стоимость материала относительно высока.

1. Что лучше для собственного радиатора?

При самостоятельной установке радиатора количество радиаторов может быть 1-2 комплекта, а возможна установка в одну трубу. Он прост и доступен в установке. Если более 3 комплектов, рекомендуется выбрать разнородную двойную трубку, что практично и экономично.

2. В каких случаях необходимо устанавливать выпускной клапан?

Если ваша линия отопления находится на земле (или под землей), как правило, нет необходимости устанавливать на линии выпускной клапан.

Однако, если есть труба отопления, которая находится наверху помещения, или если труба проходит над дверью, окном или балкой, автоматический выпускной клапан должен быть установлен в самой высокой точке. Принцип заключается в том, что воздух будет двигаться вверх по направлению потока воды. Установка выпускного клапана в самой высокой точке поможет повысить эффективность всего отопительного цикла.

3. Необходимо ли устанавливать клапаны контроля температуры на обоих концах радиатора?

Особенно необходимо, многие пользователи спрашивали, имеет ли этот клапан какое-либо применение, его нельзя установить, здесь есть специальный клапан контроля температуры, вы можете переключать определенный набор радиаторов отдельно, вы также можете регулировать объем воды каждого набора Радиатор для достижения контроля Цель температуры, в то же время, это имеет большое значение для местного обслуживания, эти небольшие деньги не следует экономить.

4. Установлен ли клапан фильтра?

Что касается клапана фильтра, рекомендуется устанавливать его при определенных условиях, особенно для пользователей с самонагревом. Из-за качества воды и примесей в радиаторе могут быть примеси в трубопроводе. Фильтрующий клапан обычно устанавливается вместе с переключающим клапаном. Гарантируется, что клапан может быть закрыт в любое время, а клапан фильтра может быть открыт.

5. Три звена трубопровода отопления

При прокладке трубопровода отопления часто встречается разветвление или пересечение трубопровода. Это будет использовать тройник и мост. Во-первых, необходимо уточнить, что вход тройника должен находиться посередине двух портов в горизонтальном направлении (на приведенном выше рисунке A или B), если выбран C, давление потока воды будет явно перекрыто. после прохождения тройника. В то же время, главная дорога может использоваться с 1-дюймовым трубопроводом, а ответвление может использоваться для 6 точек (G3/4”). Можно использовать тройник переменного диаметра. Логика всего цикла нагрева понятнее. Конечно, 6-трубного (G3/4”) вполне достаточно для отопления.

——— От производителя радиаторов отопления

———heatingrad@gmail. com

• Как работает радиаторное отопление?

  2 августа 2019 г.

• Какой размер радиатора для вашей комнаты?

  7 июня 2019 г.

• Примечания к радиатору для улучшения дома

  7 июня 2019 г.

• Место установки радиатора?

  7 июня 2019 г.



• Каковы меры предосторожности для радиаторов отопления дома?

  7 июня 2019 г.

• Гарантия на Отоплениерад

  27 мая 2019 г.

• 7 больших нововведений «Healthrad» —— Описание продукции

  23 мая 2019 г.

• 我就这样搞定了大客户投诉

  22 мая 2019 г.
