Вентиляция приточно вытяжная принудительная: как работает, виды, устройство и монтаж

задачи, принципы работы, обустройство системы

В жилом помещении всегда должен быть свежий воздух, чтобы обеспечить безопасное для здоровья людей проживание. Для решения этой проблемы обустраивают приточно-вытяжную систему вентиляции. О том, как она устроена и работает, какие есть нюансы с ее монтажом в частном доме, расскажем в этой статье.

Задачи вентиляции

К основным параметрам микроклимата помещения относятся состав, чистота, температура и влажность воздуха. Чтобы обеспечить эти показатели в благоприятных для здоровья человека пределах, перед системой вентиляции ставятся две задачи:

• Удалить из дома отработанный воздух с повышенным содержанием углекислого газа, паров и пыли.
• Создать приток свежего, насыщенного кислородом воздуха, из внешней среды.

При постоянном нахождении людей в помещении воздух должен обновляться системой вытяжной и приточной вентиляции во всем его объеме в течение часа.

Типы

По принципу действия существует два основных способа организации приточно-вытяжного воздухообмена:

• естественная вентиляция;
• принудительная циркуляция.

Иногда применяют комбинированный вариант системы вентиляции: в разных помещениях используют природный или искусственный варианты.

Принцип работы естественного воздухообмена

Работа приточно-вытяжной вентиляции этого типа основана на явлении конвенции. Теплые воздушные массы поднимаются в верхнюю часть помещения к вытяжному каналу и замещаются холодным воздухом, который поступает с улицы снизу через приточное отверстие. Эффективность приточно-вытяжной вентиляции зависит:

• от разности температур воздуха внутри и снаружи здания;
• перепада давления, величина которого зависит от расстояния по вертикали от вытяжных решеток до верха вентиляционной шахты;
• скорости ветра.

В домах старой постройки приточный воздух поступал в помещения за счет инфильтрации через неплотности дверей и окон, а функцию вытяжной системы выполнял дымоход. Поэтому вопрос вентиляции был неактуален.

С появлением герметичных пластиковых окон проблема свежего воздуха в помещении вышла на первый план. Дома начали обустраивать приточно-вытяжной вентиляцией. Начался выпуск оконных систем с микропроветриванием. Оно позволяет избавиться от конденсата на стеклах. Однако не может рассматриваться как полноценная приточная система.

Преимущества и недостатки естественной системы вентиляции

Такой воздухообмен имеет массу достоинств:

• Установка оборудования вентиляции в частном доме занимает несколько дней.
• Система не требует обслуживания в течение года.
• Срок службы вентиляции — 50 лет.
• Экономия электроэнергии.
• Покупка компонентов приточной и вытяжной систем вентиляции, работы по монтажу обходятся дешевле, чем для принудительной версии с ее приточными и вытяжными установками.
• Бесшумность работы системы и отсутствие вибраций в отличие от вентиляторных установок.
• Энергонезависимость вентиляции.
• Безаварийность работы системы.

Единственный недостаток естественной вентиляции состоит в том, что перепад давлений, который необходим для ее работы, создают силы природы.

Поэтому она подойдет для компактных строений, без длинных помещений, пристроек и анфилад.

Применение приточно-вытяжной вентиляции такого типа оптимально для домов, которые построены из инерционных материалов с наружной теплоизоляцией и способны аккумулировать и сохранять тепло.

Если применение естественной вентиляции оказывается недостаточным для создания микроклимата, то ее дополняют локальным применением установок с электроприводом на базе уже имеющихся воздуховодов.

Как работает искусственная система вентиляции

В установках принудительного воздухообмена движение воздушных масс происходит за счет работы приточных и вытяжных установок. В состав оборудования входят следующие узлы:

• система управления;
• решетки воздухозаборные для вытяжных труб;
• диффузоры приточные;
• клапан воздушный;
• установки вытяжные и приточные;
• система очистки воздуха;
• шумоглушитель;
• воздуховоды вытяжной и приточной систем.

Часто вентиляцию комплектуют кондиционером и рекуператором. Последний нагревает в пластинчатом теплообменнике приточный чистый воздух теплом паров, удаляемых из здания вытяжной вентиляцией. Это позволяет экономить на содержании системы отопления.

Плюсы и минусы принудительной системы

Преимущество искусственного метода вентиляции состоит в том, что движение потоков осуществляется вентиляторными установками. В таких системах используют оборудование для подогрева, кондиционирования и увлажнения воздуха.

Однако принудительный способ вентиляции имеет недостатки:

• Она требует значительных затрат на закупку приточно-вытяжных установок, наладку, монтаж, регулярное обслуживание и ремонт вентиляторов.
• Поддержание в работе приточной и вытяжной системы вентиляции требует больших затрат на оплату энергоресурсов. Особенно остро такая проблема стоит при работе установок вентиляции в зимний период. Это связано с необходимостью подогрева значительного объема воздуха.

Главный минус принудительной приточно-вытяжной системы состоит в том, что при отключении электроснабжения или поломке нагнетательных установок и блоков управления оборудованием ее работа прекращается.

Типовая схема потоков приточно-вытяжной вентиляции

Процесс движения воздушных масс происходит одинаково для естественной и механической систем. Чистый воздух для вентиляции поступает с улицы через приточный клапан в жилые комнаты (спальни, гостиную, библиотеку). Затем он перемещается в помещения, которые являются источниками запахов, влажных паров, пыли (кухня, ванная). Они оборудованы вентиляционными системами забора грязного воздуха и транспортировки его вытяжными воздуховодами для выброса наружу.

Чтобы обеспечить течение воздушных масс по приточно-вытяжной схеме, межкомнатные двери устанавливают с зазором 2,5–3 см между порогом и дверным полотном. Если выполнить просвет невозможно, то в двери вырезают вентиляционное отверстие площадью 200 см², которое закрывают декоративной решеткой.

Дополнительные системы вытяжных воздуховодов

Для деревянных домов предусматривают вентиляцию ванной комнаты ввиду повышенной влажности в этом помещении.

Вытяжку над кухонной плитой оборудуют индивидуальным каналом. В этом случае установка вентиляции позволит быстро удалить запахи и предотвратит их распространение по дому.

Газовую плиту и котел оборудуют отдельным приточным каналом вентиляции, чтобы обеспечить эти устройства кислородом для горения в нужном объеме. Для отвода продуктов сгорания устраивают дымоход.

Примеры наших работ

Вентиляционные шахты

Наиболее удобно все воздуховоды вытяжной вентиляции, а также фановую трубу канализации и дымоход от газового котла (газоход) разместить в одном вентиляционном канале. Его устанавливают в центре строения и выводят выше конька крыши. Система вытяжной шахты выполняется кладкой из кирпича или вентиляционных блоков либо путем установки модульной шахты с встроенными каналами, изготовленной на производстве (мы выполняем каналы из оцинкованной стали, каркас, двухконтурное утепление, систему отвода конденсата). Высоту вентиляционной шахты выполняют не менее 2 м. Чтобы предотвратить образование конденсата в каналах, все трубы вытяжной системы защищают тепловой изоляцией.

Особое внимание при обустройстве вентиляции в шахте уделяют газоходу, верх которого выводят выше козырька вентиляционной шахты и оставляют открытым. Это предотвращает стекание по его внутренней поверхности агрессивного конденсата. В нижней части оборудуют системой слива конденсата.

Сечение вентиляционных каналов определяется исходя из объема помещения, его назначения и требуемой кратности приточно-вытяжного воздухообмена. Например, для кухни требуемая скорость системы составляет до 100 м³/ч, а для жилых комнат 30 м³/ч. Обеспечение производительности вентиляции достигается не только за счет диаметра, но и длины вытяжного канала. При этом высота труб, которые исходят из одного этажа, должны быть равны. Это необходимо для обеспечения одинаковой тяги из разных помещений при вентиляции.

Важным моментом является правильное расположение оголовка вытяжной системы относительно конька кровли. Он не должен располагаться в области ветрового напора, чтобы не снижалась тяга.

Особенности обустройства принудительной вентиляции

При монтаже приточно-вытяжной системы прокладывают два раздельных вентиляционных трубопровода. Один служит для забора чистого воздуха, второй идет на выброс отработанного. Обычно приточно-вытяжные установки, подогреватель, рекуператор и воздушный фильтр компонуют в блок. Его устанавливают в чердачном помещении. К нему подводят приточно-вытяжные воздуховоды:

• для забора свежего воздуха от вентиляционной решетки, которая установлена на фронтоне;
• отвода грязного воздуха вытяжными установками через кровлю наружу;
• подвода чистого подогретого воздуха через диффузоры в жилые комнаты;
• засасывания установками загрязненного воздуха и паров из кухни и ванной через вентиляционные решетки вытяжной вентиляции.

При выборе мест размещения приточных диффузоров следует обратить внимание на то, чтобы они не располагались над шкафами либо над рабочим столом.

Поэтому перед монтажом системы необходимо продумать расстановку мебели для лучшей работы вентиляции.

Устройство естественной приточно-вытяжной вентиляции

Поступление воздуха с улицы производится с помощью приточного стенового воздушного клапана, который устанавливается в жилых комнатах. Вытяжка грязного воздуха осуществляется через вентиляционные решетки вытяжной вентиляции из помещений с повышенной влажностью и запахами. К последним относятся кухня, ванная, туалет, прачечная, гардеробная, кладовка и домашняя мастерская. Вытяжные трубопроводы обычно размещают в пространстве междуэтажных перекрытий или подвесного потолка и выводят в вентиляционную шахту.

Состав и выбор клапана вентиляции

Приточное устройство состоит из следующих деталей:

• воздуховод;
• декоративная крышка с системой для управления вентиляцией;
• вентиляционная решетка;
• теплошумоизоляционная вставка.

При выборе приточного прибора вентиляции сравнивают параметры различных моделей для нормальной работы системы:

• производительность;
• диаметр приточного воздуховода;
• температуру эксплуатации;
• длину;
• модель системы управления.

Устанавливать клапан рекомендуется в несущей стене.

Места врезки воздушного клапана вентиляции

Чтобы при работе приточно-вытяжного комплекса не возникало сквозняков, необходимо правильно выбрать место для врезки прибора. Рекомендуются следующие участки:

• возле окна на высоте 2–2,2 м от пола и на расстоянии 30 см от откоса;
• между подоконником и прибором отопления.

Эти места расположения клапана считаются удачными для приточно-вытяжной системы. Их легко скрыть за шторой. Кроме того, здесь приточные воздушные потоки нагреваются прибором отопления до комфортной температуры.

Клапан не рекомендуется устанавливать в помещениях с повышенной влажностью. Это связано с возможным зарастанием зимой приточного воздуховода вентиляции ледяной пробкой. Если все же необходима установка в таком помещении, то применяют модель с подогревом.

Уход и обслуживание

Приточно-вытяжную вентиляционную систему необходимо чистить один раз в год. Для чистки стенового клапана от пыли необходимо снять его крышку с внутренней стороны стены, извлечь противошумовой теплоизоляционный вкладыш и фильтр. Если эти детали приточного устройства изготовлены из синтетических материалов, то их промывают в мыльной воде.

Воздуховод клапана продувают сжатым воздухом для удаления мусора. Предварительно снимают наружную решетку.

Монтаж приточно-вытяжной вентиляции позволяет обеспечить постоянное поступление чистого воздуха в помещение и вывод отработанного. Это способствует улучшению самочувствия проживающих людей, лучшей сохранности мебели и отделки.

Для организации правильного приточно-вытяжного воздухообмена необходимо учитывать тип строения, его этажность, площадь, высоту, планировку и материал кровли. Наша компания выполнит проектирование, изготовит и установит приточно-вытяжную систему вентиляции для частного дома через несколько дней после получения опросного листа.

Приточно-вытяжная вентиляция — приточно-вытяжная система вентиляции

Вентиляция жилища подразумевает два противоположных процесса — приток и отток воздуха. В жилом помещении требуется постоянное обновление воздушных масс и от того, как работает система вентиляции, зависит самочувствие всех жителей дома или квартиры. Проблемы могут возникать как с поступлением свежего воздуха с достаточным количеством кислорода, так и вытяжкой отработанного загрязненного воздушного потока. Современная приточно-вытяжная вентиляция, как система обеспечения полноценной циркуляции воздуха, отлично справится с решением проблемы вентилирования жилых помещений.

Схема работы принудительных проветривателей

Инжиниринговая компания «Obion» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на все работы по проектированию и на монтажные работы!

Ждем Вашего звонка по телефону: +7 (499) 370-46-60

Виды вентиляционных систем

Вентиляция помещения бывает нескольких видов:

1. Естественная – так называемая вентиляция с естественным побуждением.
   Функционирует за счет разницы температуры и давления внутри и снаружи помещения.
2. Принудительная — приток и отток воздушных масс происходит за счет механических приборов (вентиляторов).
3. Комбинированная – только приток или отток воздушных масс происходит за счет механических приборов (вентиляторов).

Принцип действия естественного типа вентиляции представляет собой приток чистого воздушного потока и отток уже загрязненного и насыщенного углекислым газом воздуха без использования механических средств. Поступление нового воздуха осуществляется через окна, форточки и открытые двери балкона. Вытяжка отработанного — через вентлюки, расположенные в санузлах, кухне и кладовках.

В небольших жилых помещениях естественной вентиляции вполне достаточно. Для многокомнатной квартиры или загородного 2- или 3-этажного дома потребуется установка принудительной приточно-вытяжной вентиляционной системы.

Чтобы понять, нужно ли модифицировать естественную вентиляцию, необходимо обратить внимание на определенные показатели наличия плохого воздухообмена и разобраться, что требуется усилить — приток или отток воздуха. Часто необходимо сделать принудительным как поступление воздуха, так и его вытяжку.

Существует несколько признаков, свидетельствующих о том, что в квартире недостаточно хорошо функционирует вентиляция:

• повышенная влажность в летний период
• низкая влажность в зимнее время года
• на кухне, в санузле появляется плесень на стенах
• чувствуется постоянная духота
• воздух имеет запах пищи или канализационных стоков

Если обнаружены хотя бы несколько из вышеперечисленных факторов, то установка принудительной системы вентиляции является обязательной для данного помещения. Она поможет избавиться от различных заболеваний дыхательной системы всех жильцов дома или квартиры, наличия повышенного уровня углекислого газа, скопления неприятных запахов, развития патогенных микроорганизмов.

Достоинства принудительной (механической) приточно-вытяжной системы вентиляции:

1. Качественная фильтрация воздуха.
2. Увлажнение и ионизация частиц.
3. Процесс как подогрева, так и охлаждения воздуха.

Оборудование для вентиляционной системы

Существует несколько способов организации эффективной системы воздухообмена в квартире или частном доме. Они различаются между собой:

• по трудоемкости установки – самостоятельный монтаж или с привлечением сторонних специалистов;
• по финансовым вложениям;
• по соотношению положительных и отрицательных моментов в устройстве принудительной вентиляции – улучшения циркуляции воздуха всего помещения, но при этом дополнительные расходы энергии, сложность монтажа, уровень эффективности и т.д.;
• по охвату — местные (локальные) системы вентиляции для определенного помещения или централизованные, с системой воздуховодов, объединенных центральной вентшахтой.

Проветриватель — обеспечивает принудительный приток и очистку воздуха

Оконные и канальные вентиляторы

Самым простым решением проблемы усиления вентиляции будет использование специальных вентиляторов, нагнетающих и вытягивающих воздух. Различают 2 типа подобных устройств: оконные (форточные) и канальные вентиляторы.

Чаще всего вентилятор для усиления притока воздуха устанавливается в проём форточки на кухне, дальних комнатах большой площади, а так же спальнях. Канальные монтируются в вентлюки уже существующей вытяжной вентиляции.

Есть свои минусы данной схемы вентиляции:

1. Сложно самостоятельно подобрать необходимый по мощности вентилятор.
2. Размер форточки и вытяжных люков ограничивают в выборе вентилирующего прибора, так как уже имеют определенные размер и форму.
3. Есть угроза, что система механической вентиляции окажется малоэффективной и не сможет на сто процентов избавить от последствий плохо функционирующей вентиляции данного жилого помещения.
4. Не стоит забывать о том, что воздух с улицы нагнетается той температуры и влажности, какой имеется в наличии на данный момент. Соответственно, зимой это будет холодный воздух, а летом горячий. Данный факт повлечет увеличение расходов на отопление (охлаждение) вентилируемого помещения.

Более сложный по установке способ решения проблемы с общеобменной вентиляцией будет установка в стены, отделяющие комнаты от улицы, проветривателей.

Стенные проветриватели

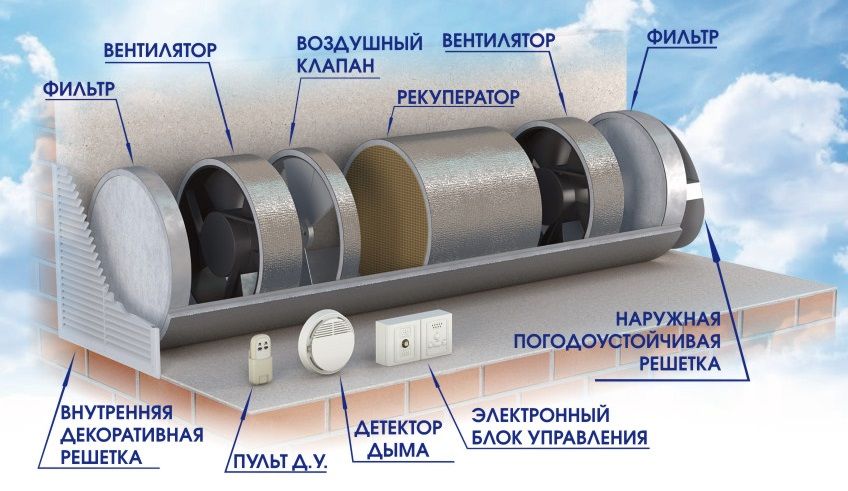

Проветриватели, как специальные устройства для дополнительного притока воздуха, бывают нескольких видов:

1. Пассивные проветриватели — усиливают естественный приток воздуха в комнаты. Представляют собой специальное отверстие в стене, декорированное жалюзями (для регулирования потока воздуха), либо просто решетками (для ограждения от проникновения мусора или насекомых внутрь помещения).
2. Клапаны — при полном закрытии не пропускают воздух. При открытии позволяют более точно регулировать силу потока воздушной массы и движение воздуха в комнате за счет расположенных сбоку отверстий клапана (воздух успевает согреться и не создается сквозняка).
3. Принудительные проветриватели работают за счет реверсивных вентиляторов, что дает возможность организовать приточно-вытяжную вентиляцию только жилых комнат. Часть вентиляторов будет нагонять воздух с улицы, а остальные работать на вытягивание использованного воздуха. При хорошо закрытых дверях между жилыми и техническими помещениями данная система позволяет избежать попадания неприятных запахов из кухни или санузла в остальные комнаты.

Недостаток проветривателей заключается в невозможности регулировать температуру поступающего воздуха, даже если располагать их в непосредственной близости от радиаторов. Поэтому стоит обратить внимание на организацию вентиляции дома при помощи специальной приточной установки.

Принудительная приточная установка

Приточная установка монтируется в комплекте с вентканалами для принудительного нагнетания чистого воздуха. Устанавливается прибор на лоджии квартиры либо в подсобном помещении дома. Обычно установка снабжена системой фильтров. Корпус аппарата не позволяет шуму вентилятора беспокоить жильцов, а встроенный калорифер регулирует температуру поступающего воздуха. Более дорогие приточные установки не только подогревают и очищают воздух, но и снабжены специальными обеззараживателями и ионизаторами, что немаловажно для комфортного проживания. Отток воздуха может происходить как принудительно, так и естественно через вытяжные люки центральной вентшахты.

Вентиляционная система с принудительной приточной установкой

Приточная вентиляторная установка — это значительные финансовые расходы.  Из-за дополнительного монтажа воздуховодов её монтирование возможно только на начальном этапе строительства, либо во время капитального ремонта дома. Выбор приточной установки, как и ее монтаж, требует точного расчета следующих параметров:

• мощности самой установки
• сечения и формы воздуховодов
• грамотной схемы приточной вентиляции

Главными минусами данного устройства является дополнительный расход электроэнергии, а также сложность регулировки необходимой температуры поступающего воздуха, так как не все установки имеют встроенный калорифер.
Если необходимо иметь прибор, целиком обеспечивающий полноценный контроль циркуляции воздушных масс внутри помещения с большим количеством комнат, то стоит задуматься о монтаже приточно-вытяжной системы вентилирования с рекуперацией воздуха.

Приточно-вытяжная установка с функцией рекуперации воздуха

Рассмотренная выше установка хорошо проводит воздухообмен, но и теплый воздух очень быстро покидает вентилируемое помещение. Избавиться от данного негативного момента позволяет система рекуперации воздуха.

Устройство системы рекуперации приточно-вытяжной установки заключается в наличии следующих деталей:

1. Блока, объединяющего два потока с входящим и выходящим воздухом
2. Камеры рекуперации
3. Вентиляторов для принудительной циркуляции двух потоков воздуха
4. Фильтров очистки на входе и выходе блока системы
5. Калорифера для дополнительного подогрева приточного воздуха.

Устройство системы вентиляции с рекуператором

Принцип действия основного блока данной системы заключается в том, что внутри камеры рекуперации происходит процесс, позволяющий забрать часть тепла у выходящего воздушного потока и насытить им свежий воздух из люка притока. При этом процессе все запахи выводятся наружу (то есть забирается только тепло). Данный механизм позволяет существенно экономить на отоплении жилых помещений, что важно в частных домах с несколькими этажами.

Схема монтажа рассмотренной системы имеет в два раза больше воздуховодов, так как в одни подается чистый воздух, а через другие вытягивается уже отработанный.

Самым оптимальным по эффективности решением проблемы с общеобменной вентиляцией является установка приточно-вытяжной вентиляции с рекуперацией воздуха. Даже затраты на приобретение и монтаж всех деталей системы окупятся за небольшой промежуток времени. Расходы энергии на обогрев жилого помещения уменьшаться вдвое, а чистый воздух будет способствовать комфортному проживанию в доме или квартире. Приобретая систему данного типа, необходимо позаботится о наличии в ее составе автоматики для контроля температуры и системы оповещения при проблемах с вентиляторами или фильтрами, для более независимого функционирования системы вентиляции.

Самостоятельный монтаж вентиляции: основные этапы работы

Монтирование вентиляционной системы доступно любому, имеющему опыт работы с инструментами. Выполняя установку приточно-вытяжной вентиляции своими руками, необходимо учесть ряд правил и особенностей:

1. Сначала необходимо произвести расчет всех параметров для того, чтобы система полностью соответствовала помещению (к примеру: при объеме 350 кубометров подача воздуха должна выполняться со скоростью примерно 200 кубометров за один час).
2. Правильный расчет напрямую зависит:

• от диаметра вентиляционных труб

Есть смысл монтировать прямоугольные вентканалы с пропорцией сторон 3:1. Это поможет сильно не сокращать высоту потолков, но уменьшить шум от движения воздуха.

• длины воздуховодов

Чем длиннее вентканал, тем больше теряется в эффективности циркуляции воздуха.

• производительности установленных в системе вентиляторов

После полного расчета длины и сечения всех каналов и суммарного расчета площади всех вентилируемых помещений можно подбирать установку, опираясь на показатели мощности в ее инструкции по эксплуатации.

3. Осуществляется установка специальных рукавов, всех необходимых частей строго в соответствии с предложенной схемой.
4. Профессионалы советуют в первую очередь проводить центральный воздуховод. Потом от него выполнять разводку во все комнаты, имеющиеся в доме или квартире.

В том случае, если вы самостоятельно занимаетесь монтажом системы вентиляции, не забудьте обратить внимание на настройку ее функционирования. Регулировка выполняется двумя способами – автоматически или вручную. Если вы заинтересованы в экономии потребляемой электроэнергии, то здесь подойдет ручной тип настройки.

Какой именно вариант устройства и монтажа вентиляции будет выбран, зависит от возможностей и требований конкретного случая. В одном случае хватит оконного и канального варианта, в другом потребуется установка приточно-вытяжной вентиляции с системой рекуперации. Главное, чтобы улучшенная или впервые монтируемая вентиляционная система полностью обеспечивала потребности в полноценной циркуляции воздуха, как залога комфортной и здоровой среды проживания.

Материал

Тактическая вентиляция — ФРБ (ОПУБЛИКОВАНО)

Вентиляция — это один из факторов, который необходимо учитывать в рамках общего плана действий в чрезвычайных ситуациях. При правильном планировании и выполнении вентиляция может спасти жизни, улучшить условия пожаротушения и уменьшить материальный ущерб.

Вентиляцию можно определить как:

«Удаление нагретого воздуха, дыма или других переносимых по воздуху загрязнителей из конструкции или другого места и их замена подачей более холодного и чистого воздуха»

Вентиляция – это то, что происходит естественным путем в процессе развития и распада огня. Это повлияет на развитие пожара до и после прибытия пожарно-спасательной службы. Однако вентиляция также является инструментом, который следует рассматривать как часть любой общей стратегии пожаротушения.

Вентиляция может проводиться после тушения или контроля пожара для удаления остаточного дыма и тепла из зданий или сооружений.

Преимущества контролируемой и скоординированной тактической вентиляции должны быть уравновешены опасностями, связанными с ускоренным распространением огня и попаданием кислорода в недостаточно проветриваемые пожары в зданиях.

При правильном применении и управлении тактическая вентиляция может оказать положительное влияние на любую стратегию пожаротушения за счет:

• Пополнения запасов кислорода и снижения уровня угарного газа
• Контроль температуры и влажности
• Удаление влаги, пыли и других загрязнителей воздуха
• Улучшение видимости и облегчение навигации

Тактическая вентиляция представляет собой плановое вмешательство, которое требует координации и контроля для открытия зданий и сооружений для выпуска продуктов сгорания и может быть определена как:

«Плановое и систематическое удаление тепла и дыма из строения при пожаре и их замена подачей более свежего воздуха, чтобы обеспечить другие приоритеты пожаротушения. »

В рамках общей стратегии пожаротушения командиры аварийно-спасательных служб всегда должны иметь четкую и информированную цель, прежде чем начинать любую форму вентиляционной деятельности. Это позволит реализовать весь спектр преимуществ вентиляции, включая:

• Улучшение условий жизнедеятельности людей в здании
• Улучшение условий для входа персонала и поиска или спасения людей
• Уменьшение возможности быстрого развития пожара, включая перекрытие, обратную тягу или возгорание горючих газов
• Ограничение ущерба имуществу от огня и дыма

В общих чертах вентиляцию можно разделить на два типа:

Естественная вентиляция – это процесс подачи и удаления воздуха через конструкцию или помещение без использования механических систем. В терминах пожаротушения это относится к управлению потоком воздуха (путем потока) внутрь и наружу конструкции или места с использованием преобладающих атмосферных условий, таких как сила, скорость и направление ветра, через конструктивные отверстия, такие как окна, двери. и вентиляционные отверстия для удаления дыма или горячих дымовых газов.

Принудительная вентиляция – Это процесс использования вентиляторов, воздуходувок или других механических средств или устройств, помогающих создавать, перенаправлять и управлять потоком воздуха (путем потока) в здание или помещение и из него, чтобы тепло , дымовые и пожарные газы вытесняются наружу.

В обоих случаях дополнительные факторы, связанные с климатическими и атмосферными условиями, такие как температура и давление, будут влиять на относительный успех любой вентиляционной деятельности.

Тип принудительной вентиляции	Соображения
Вентиляция с положительным давлением (PPV)	Это достигается за счет нагнетания воздуха в здание с помощью вентилятора. Использование вентилятора повысит давление внутри здания по сравнению с атмосферным давлением. Наиболее подходящая тактика для PPV будет зависеть от того, используется ли впускной клапан для доступа и выхода. Если вентилятор необходимо отодвинуть подальше из-за операций на входе в здание, он может быть менее эффективным. Эффективность PPV будет зависеть от ряда факторов, включая: Направление и сила ветра Размер, тип и количество вентиляторов Доля воздуха, поступающего от вентилятора в здание (производительность вентилятора) Относительные размеры входных и выходных вентиляционных отверстий Размер очищаемой комнаты Температура дымовых газов или дыма в здании Персонал всегда должен знать о потенциальном риске повышения уровня окиси углерода (CO) в других помещениях здания при вентиляции, либо при направлении или прогоне пожарных газов через здание, либо, в частности, при использовании бензиновых двигателей. Фанаты ППВ. Персонал должен следить за тем, чтобы вентиляторы располагались таким образом, чтобы предотвратить накопление CO. Следует уделить внимание мониторингу уровней окиси углерода.
Вентиляция с отрицательным давлением (NPV)	NPV относится к отводу горячего воздуха и газов из выпускного отверстия. Это снизит давление внутри здания по отношению к атмосферному давлению. Этого можно добиться с помощью вентиляторов или распылителей воды.
Системы отопления, вентиляции и кондиционирования воздуха (ОВКВ) и противопожарные системы	Системы HVAC часто проектируются в зданиях, чтобы в случае пожара их можно было использовать для вентиляции общественных помещений и обеспечения безопасной эвакуации, а также для улучшения условий для персонала. Эти системы обычно являются автоматическими, но также могут управляться ручным дублером.
Приводные системы дымо- и теплоудаления	Эти системы, как правило, работают автоматически и, вероятно, сработают до прибытия пожарно-спасательной службы. Ими также можно управлять вручную, но это потребует тщательного рассмотрения руководителями аварийно-спасательных служб в рамках тактической стратегии пожаротушения и вентиляции.

Рисунок 7: Вентиляция положительного давления

Источник: Строительное учреждение

Рисунок 8: Система отопления, вентиляции и кондиционирования воздуха в Atrium

Источник: строительное исследование

Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок. 9: Система отопления, вентиляции и кондиционирования воздуха

Источник: Институт строительных исследований

Успех любого плана или стратегии вентиляции в большей степени зависит от методов, используемых для эффективного планирования и управления:

• Там, где воздух будет поступать в здание, конструкцию или место (приточное вентиляционное отверстие)
• В местах выхода горячих газов и дыма из здания, конструкции или помещения (выходное отверстие)
• Маршрут, по которому они будут следовать (путь потока)

Персонал должен знать, что создание вентиляционного отверстия в ранее недостаточно проветриваемом помещении может увеличить риск возникновения обратной тяги.

В общих чертах можно рассмотреть два метода, которые создают как барьеры, так и стимулы для процесса вентиляции:

• Вертикальная (или верхняя) вентиляция: создание отверстия на высоком уровне, чтобы использовать естественные характеристики горячих газов и дыма, например плавучесть, позволяющую им выходить
• Горизонтальная (или поперечная) вентиляция: проделывание отверстий в наружных стенах с использованием дверей и окон для отвода горячих дымовых газов и дыма

Оба метода могут применяться с использованием естественной или принудительной вентиляции.

Обнаружение очага возгорания

Определение места возгорания имеет решающее значение для разработки надежной, безопасной и эффективной стратегии вентиляции. Следует учитывать следующие факторы:

• Место пожара может быть очевидным по прибытии, но возможно, что пожар возник в скрытых местах или вообще не виден. Крайне важно определить любые пути потенциального развития пожара и любые пути потока, которые могут быть созданы, учитывая влияние на операции по тушению пожара и их потенциал для создания или интенсификации необнаруженного развития пожара.
• В большинстве случаев вентиляцию следует использовать только после обнаружения очага возгорания и оценки вероятного воздействия вентиляции. Если очаг возгорания трудно обнаружить, можно использовать тактическую вентиляцию, чтобы очистить соседние комнаты, коридоры или лестницы, чтобы:
  • Помогите определить очаг возгорания
  • Обеспечение безопасного доступа и выхода из опасной зоны
  • Уменьшить вероятность таких явлений, как воспламенение дымового газа
• Системы наблюдения, такие как автоматические системы обнаружения пожара или системы видеонаблюдения (CCTV), могут использоваться для определения очага возгорания
• Оборудование для теплового сканирования и тепловидения может помочь определить очаг возгорания

Стратегия вентиляции

Стратегия вентиляции, применяемая при любом пожаре, будет зависеть от ряда факторов, но в общих чертах стратегия должна первоначально основываться либо на одном, либо на комбинации следующих факторов:

• Аварийная вентиляция: Близко к огню, чтобы оказать непосредственное влияние на сам огонь, ограничить распространение огня и сделать условия более безопасными для персонала
• Защитная вентиляция: Вдали от пожара или после пожара, для отвода тепла и дыма, в частности, для улучшения доступа и путей эвакуации, а также для контроля путей потока к областям здания, не затронутым пожаром
• Управление путями потока и антивентиляцией: запланированное и скоординированное удержание пожарных газов и уменьшение потоков воздуха, попадающих в огонь, для предотвращения распространения огня и дыма, защиты доступа и выхода, а также ограничения кислорода для предотвращения развития пожара

При планировании и разработке любой стратегии вентиляции жизненно важно уделять должное внимание последствиям, которые может оказать любая незапланированная или плохо продуманная вентиляция. Безопасность персонала и людей в здании имеет жизненно важное значение при формировании стратегии вентиляции. Воздействие и последствия вентиляции и условий пожара следует постоянно контролировать и переоценивать и, при необходимости, следует корректировать тактику.

Преимущества и последствия любой плановой вентиляции следует рассматривать вместе с:

• Место пожара
• Расположение людей и защита путей эвакуации
• Доступ и выход персонала
• Внутренняя и внешняя планировка и дизайн; включая любые противопожарные решения
• Вероятная динамика и развитие пожара
• Наличие естественной вентиляции, включая местную топографию, которая может влиять на влияние ветра и перепады давления
• Воздействие систем отопления, вентиляции и кондиционирования воздуха (HVAC), включающих средства контроля дыма, спринклеры и конструктивные особенности, такие как атриумы и противодымные завесы
• Воздействие природных явлений пожара на развитие пожара, например Коанда, дымовые, траншейные или поршневые эффекты или ветровой пожар
• Возможность взрыва пыли

Стратегии вентиляции должны подвергаться постоянной переоценке, чтобы гарантировать, что поддерживается безопасность и что любые запланированные мероприятия по вентиляции поддерживают общий план действий на случай чрезвычайных ситуаций с учетом соответствующих факторов, включая:

• Направление и сила ветра
• Уместна ли вентиляция легких и правильная тактика вентиляции
• Следует ли вывести персонал во время вентиляции
• Расположение выпускных вентиляционных отверстий, которые в идеале должны быть с подветренной стороны и на высоком уровне
• Наличие наружных форсунок
• Создается ли впускное отверстие и поддерживается ли оно чистым, в идеале как можно скорее после создания выпускного отверстия
• Требование постоянного наблюдения за воздействием вентиляции

Послепожарные мероприятия

Примите во внимание:

• Использование вентиляции после пожара для очистки от любого дыма и других взвешенных частиц в рамках спасательных работ
• Обеспечение того, чтобы яблочки (горячие точки) были идентифицированы и полностью потушены до передачи места пожара; переворачивание и демпфирование помогут определить такие участки
• Информирование офицера по расследованию пожаров или других органов о любых мероприятиях по вентиляции, предпринятых во время операций по тушению пожара, поскольку это может иметь некоторое отношение к последующему расследованию пожара в отношении развития пожара и признаков после пожара; для получения дополнительной информации см. Операции – Сохранение улик для расследований

CCOHS: Сварка — Вентиляция

---

Где я могу найти некоторые общие рекомендации по вентиляции для сварки?

Наверх

Вентиляция используется для трех основных целей:

• Удаление загрязнителей воздуха из зоны дыхания рабочего и рабочей зоны,
• Предотвращать скопление легковоспламеняющихся или горючих газов или паров; и,
• Предотвращает создание атмосфер с высоким или недостаточным содержанием кислорода.

Для таких процессов, как сварка, пайка и резка газовой горелкой, основной целью вентиляции является удаление загрязнителей воздуха из зоны дыхания рабочего.

В каждом случае могут потребоваться различные стратегии вентиляции для удаления загрязнителей воздуха из зоны дыхания сварщика. Общие рекомендации опубликованы в стандарте CSA W117.2 «Безопасность при сварке, резке и родственных процессах» и в стандарте ANSI (Американский национальный институт стандартов) Z49. 1 «Безопасность при сварке и резке».

Всякий раз, когда вентиляция используется в качестве средства защиты работников, система вентиляции должна использоваться и обслуживаться в соответствии с приемлемыми процедурами.

Если только вентиляция не может адекватно защитить сварщика, можно также использовать средства индивидуальной защиты (респираторы). Выберите подходящий респиратор в соответствии с имеющимися опасностями, любым применимым законодательством и/или стандартом CSA Z94.4 Защита органов дыхания.

См. также ответы OSH по выбору респиратора, уходу за респиратором и ношению респиратора.

---

Какие виды вентиляции можно использовать для удаления загрязнителей воздуха из зоны дыхания сварщика?

Наверх

Стратегии вентиляции делятся на три основные категории:

• Вентиляция с естественным разбавлением (наименее эффективная)
• Механическая разбавляющая вентиляция
• Местная вытяжная вентиляция (наиболее эффективная)

Вентиляция с естественным разбавлением

Рассеивающая вентиляция добавляет свежего воздуха в помещение и может осуществляться немеханическими средствами, такими как открывание окон и дверей, или механическими средствами, такими как настенные и крышные вытяжные вентиляторы.

Выварить шлейф. Используйте плотно прилегающую сварочную маску, чтобы защитить себя от шлейфа. Открывая двери, окна и другие проемы в конструкции здания, можно добавить свежий воздух в помещение, чтобы снизить концентрацию переносимых по воздуху загрязняющих веществ и, в конечном итоге, удалить их. Этот тип вентиляции обычно считается наименее эффективным, потому что нет прямого контроля над тем, как переносимые по воздуху загрязняющие вещества будут перемещаться по рабочей зоне.

Вентиляция с естественным разбавлением не должна использоваться для вентиляции замкнутых пространств в зонах, имеющих конструктивные особенности, препятствующие или препятствующие естественному движению воздуха, или когда переносимые по воздуху загрязняющие вещества содержат канцерогенное вещество или другое вещество высокой токсичности. См. CSA W117.2 для конкретных указаний.

Механическая разбавляющая вентиляция

В механической разбавляющей вентиляции используются настенные вентиляторы, крышные вытяжные вентиляторы или другие механические средства для предотвращения попадания переносимых по воздуху загрязняющих веществ в зону дыхания рабочего.

Для получения дополнительной информации см. Ответы по охране труда по промышленной вентиляции.

Местная вытяжная вентиляция

Местная вытяжная вентиляция (LEV) всегда является предпочтительным методом удаления сварочного дыма и газов. Он выпускает или удаляет токсичные газы, пары, пыль и пары до того, как они смешаются с воздухом в помещении.

Хорошо сконструированная сварочная маска может помочь уменьшить воздействие сварочного дыма на сварщика, отводя пар от зоны дыхания сварщика.

---

Какие примеры местной вытяжной вентиляции можно привести?

Наверх

Скамья с нисходящим потоком

Скамья с нисходящей тягой имеет рабочую поверхность с открытой решеткой. Воздух втягивается вниз через решетку, втягивая загрязняющие вещества в выхлопные каналы. Скорость воздуха должна быть достаточно большой, чтобы предотвратить накопление загрязняющих веществ и их попадание в зону дыхания. Если детали слишком большие, они могут блокировать поток вентиляционного воздуха или создавать карманы высокоскоростного воздуха (что может повлиять на защитные газы).
