Трубы – широко распространенный строительный материал. Их применяют в монтаже разных систем. В процессе монтажа случают ситуации ситуация, когда трубы необходимо врезать одну в другую. Выполнение такого соединения «на глазок» не гарантирует качественности и прочности стыковки. Но при использовании довольно простой разметки с этим делом справится любой человек. В статье мастер сантехник расскажет, как сделать врезку трубы в трубу плотно без зазоров под 90 градусов.

Что потребуется

Очень часто осуществляя монтаж водопровода, требуется вварить трубу под определенным углом. При этом нужно подогнать трубу таким образом, чтобы она села максимально точно, что в большинстве случаев будет гарантировать отсутствие протечек.

Для работы нам понадобятся инструменты:

• Трубы;
• Маркер или карандаш;
• Рулетка;
• Циркуль;
• Керн;
• Молоток;
• Тиски слесарные;
• Болгарка;
• Напильник;
• Картон;
• Ножницы.

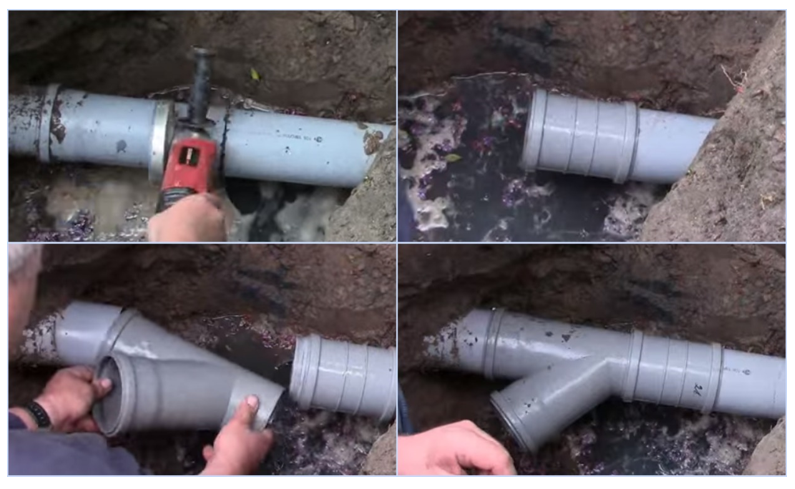

Как разметить и врезать трубу в трубу

Чтоб получить ответвления металлических трубопроводных линий в виде тройников, применяется воротниковая врезка, для которой необходимо вырезать кромку круглой трубы, примыкающей к стенкам другой под прямым углом. Для реализации способа поступают следующим образом:

• На образующей одной трубы керним центр места стыковки с другой трубой.

• Разводим ножки циркуля на половину диаметра трубы, что является ее радиусом.

• Ставим ножку циркуля в ранее намеченную точку на поверхности трубы и наносим на нее окружность.

• Через намеченную точку (центр окружности) проводим воображаемое сечение, перпендикулярное оси трубы.

• Проводим линии, проходящие через намеченные точки, и плавно спрягающиеся с линией окружности.

• Материал внутри внешней замкнутой линии, нанесенной на поверхность трубы, вырезаем с помощью болгарки.

• Удаляем заусенцы и дорабатываем деталь напильником.

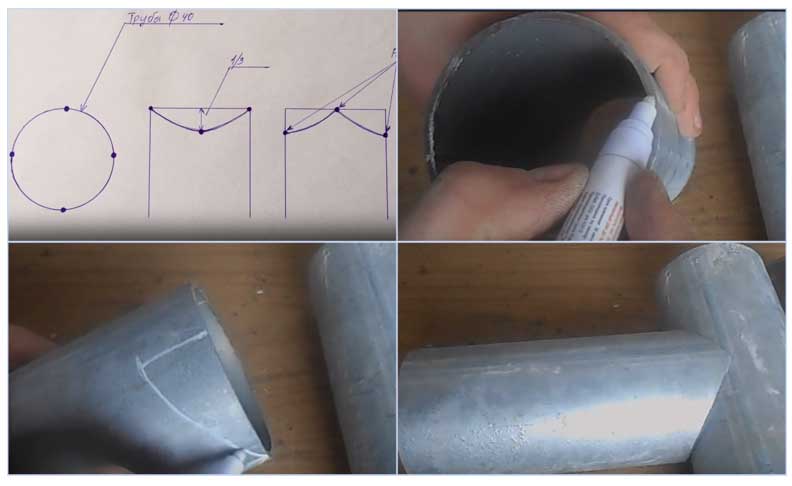

• Вокруг отрезка второй трубы, установленного вертикально на лист плотной бумаги или картона, проводим маркером окружность и вырезаем ножницами круг, ограниченный ею.

• Складываем вырезанный картонный круг пополам по диаметру, отмечаем линию сгиба, вновь распрямляем его и ровно укладываем на торец трубы отметкой линии сгиба наружу.

• Точки пересечения линии сгиба (диаметра) круга с цилиндрической поверхностью трубы отмечаем маркером.

• Делим линию сгиба картонного круга на три равные части.

• Сгибаем одну из внешних частей круга по линии (хорде), перпендикулярной диаметру, и проходящей через отметку крайней точки.

• Отрезаем ножницами полученный сегмент по хорде, прикладываем его к внешней поверхности трубы так, чтобы хорда была на уровне торца трубы, а ее центр совпадал с ранее нанесенной на трубу отметкой. Удерживая картонный сегмент в таком положении, обводим маркером дугу сегмента по поверхности трубы. Повторяем эту процедуру и со второй точкой на трубе с противоположной стороны.

• Удаляем с двух сторон металл трубы, ограниченный нанесенными линиями.

• Сглаживаем острые кромки и углы.

• Стыкуем трубы и завариваем линии контакта.

Видео

В сюжете — Процесс разметки и выреза зоны поперечной стыковки двух одинаковых круглых труб

В сюжете — Врезка трубы в трубу плотно без зазоров под 90 градусов, если трубы разного диаметра

В продолжение темы посмотрите также наш обзор Сварка труб «на просвет»

Источник

https://santekhnik-moskva.blogspot.com/2021/10/Vrezka-truby-…

https://tvin270584.livejournal.com/808331.html

https://zen.yandex.ru/media/id/6007c9d6e1be7a0d33505026/vrez…

https://www.facebook.com/groups/santehnikmoskva

https://www.liveinternet.ru/users/2546267/post493730218/

Twitter



Ссылка на первоисточник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

сваркамуж часСантехник Москвауслугисантехника Москвасайтсантехники Москва

Новый способ разрезать круглую трубу под 45 градусов

Новый способ разметить круглую трубу под 45 градусов

сварка, своими руками, труба, ровно, самоделки, сварщик, трубу, welding, как отрезать трубу, круглую, холодная ковка, гараж, сваркатрубы, сварнойтв, врезка труба в трубу, монтаж, приспособления, diy, как отрезать, дымоход, отвод, как врезать разные диаметры труб, разметка, врезка разных диаметров, сварка труб, профильную, резать, как врезать трубу под 45 градусов, как, отвод вентиляционный, колено 90 градусов, как сделать, инструменты, станки, учебный фильм по сварке, интер 160, inter 160, цу-5, трубы, плазменная сварка, кованые изделия, плазменная резка, мастерская, blacksmith, с помощью электродов делаем разметку на трубе так, художественная ковка, гибка, жди, #лайф хак., режем трубу, китай, aliexpress, #ровно., разное., медные трубы, трубу большого диаметра.

, режем трубу большого диаметра, чтобы другая трубы ложилась на неё ровно под углом 45 градусов. конечный результат завариваем, ёжик, ибо, нашёл его, ты, ковка, tig, о сварке, резак, для дома, дымоход из нержавеющей стали, как ровно отрезать трубу болгаркой, разметка труб, простыми, фотеев, резка труб, как ровно отрезать, отопление, купить дымоход из нержавеющей стали в минске, твердотопливный котел, камины, угол 90 градусов дымохода, труба дымохода, газовый котел, монтаж газового котла, дымоход из нержавейки, дымоход для газового котла, двухсегментный угол 90 градусов, газовая колонка, врезка трубу в трубу, как сделать врезку разных диамтеров, migmag, горн, сварка электродами, stick, сварочный полуавтомат, евротек, plasma, shoot, шпильки, точечная сварка, mma, сварочный инвертор, сварочный аппарат, сварочное оборудование, азы сварки, сварочные уроки, шов, аврора, weld, aurorapro, aurora, аврора про, плазма, резка круглой трубы, деление окружности на части, разделить окружность, как разделить окружность, деление окружности, окружности, разделение окружности на 8 частей, любого размера, любого диаметра, болгаркой, ушм, окружность, разметка кругляка, полезные советы, лайфхак, сверление, циркуль, штангенциркуль, транспортир, как разметить кругляк, как разметить трубу, сделать, элементарно, как сделать отвод, отвод сегментный, строим дом, как построить дом, мастер, оцинкованная сталь, строительство дома, rivne (city/town/village), под прямым углом, как отпилить, pipe, diameter, колено водостока, переходник, tap, ventilation knee, removal segment, outlet vent, outlet for ventilation, отвод из жести, водосток, оцинковка, колено трубы, колено, лист бумаги, умножение и деление, как отрезать ровно, советы мастеров, лайфхаки, полезный совет, как сделать поясок из подручных средств, как приварить резьбу, life, системы пожаротушения, пожаротушение тонкораспылённой водой, как варить трубы, как ровно разметить трубу, отрезать трубу ровно, handmade, forging, металлоконструкции, обработка металла, как отрезать трубу ровно, как ровно отрезать трубу, отрезать трубу под 90 градусов, ровно отрезать трубу, ровный рез болгаркой, дымохода, слесаря, косяки, кругляк, разметка трубы на секторы, болгарка, как сделать трилистник, деление, геометрия, деление чисел, на клетчатой бумаге, сектор, угол, and horizontal, vertical, отверстие в трубе, биметаллическая коронка, тонкораспыленная вода, врезка труб видео, как просверлить отверстие, как вырезать отверстие, welding overhead, хитрые идеи для мастеров, резка металла, разводка воды, горячая ковка, багет на потолок, аргон, самому, фильм полностью, механизированная шпаклевка, нержавейка, контур 180, ликоло, рыбка, wtf custom, расчёт реза, штукатурка, посуда, сантехника, минск, сантехник, частный дом отопление, вавин, пайка полипропилена, ремонт ванной, гидрострелка, котельное оборудование, обвязка котельной, отвод гр, отвод градусов, сварка титан, титан, врезки с помощью шаблона, шаблон врезок, инверторы титан, инверторы фубаг, как сделать шаблон врезки труб, шаблон врезок труб, врезка труб, фубаг, как сделать шаблон, видео подгонки труб под врезку, изоляции, труб, двух, соединение, помощь, жестяншику, подгонка труб под врезку, как подогнать трубу под врезку, труба в трубу одного диаметра, земс тиви, рувим бойко, стыковка трубы, пилим трубу болгаркой, пилим болгаркой, как сварить трубу под 90 градусов, разметка трубы, как пилить трубу болгаркой, видео подгонки врезки под 45 градусов, врезка под 45 градусов, как сварить трубы под углом, сварка труб под углом, сварка трубы, 42 труба, как отрезать трубу под 45 градусов, разрезать трубу под 90 градусов. , домашний мастер., полезные советы., как отпилить трубу под 45 градусов, как отпилить трубу, как пилить круглую трубу, самоделка для резки трубы, как разметить трубу под 45 градусов, как подогнать врезку под 45 градусов, сваркадляновичков, рехау, земсков, отопление канализация, водопровод, строика дома, монтаж отопления, александр смирнов, котел, батарейные подводки, коллекторная разводка, батареи, теплый пол, #сваркатрубы, электросварка, каксоединитьтрубуподдевяностоградусов, #какзаваритьтрубу,

Научитесь резать стальные трубы и купите резак для стальных труб

Рисунок 1: Труборез из нержавеющей стали.

Ручной труборез — удобное решение для резки стальных труб на любом рабочем месте, поскольку он легко работает без электричества. Обычный труборез показан на рис. 1. Хотя электроинструменты, такие как циркулярная пила, режут намного быстрее, потребность в электричестве усложняет задачу, что делает ручной труборез пригодным для применения вдали от мастерской или электричества.

Содержание

• Стальные трубы
• Что такое труборез?
• Как резать стальные трубы
• Совет по резке стальных труб
• Часто задаваемые вопросы

• Трубогиб

• Устройство для снятия заусенцев

• Устройство для обжима труб

• Труборез

• Трубный пресс

Стальные трубы

Производство и строительство используют стальные трубы для многих целей. Например, стальные трубы, обеспечивающие охлаждение в холодильнике, или строительные леса для проекта реконструкции старого здания. При монтаже водопроводной системы стальные трубы разрезаются для установки фитингов, например, отводов.

Сталь представляет собой твердый сплав, поэтому ее трудно резать. Быстрые решения для резки стали, такие как циркулярные пилы, стоят дорого. Кроме того, для электроинструментов требуется источник электроэнергии, что усложняет процесс резки. Труборез — более медленная альтернатива электропилам, но он легко доступен на любом рабочем месте.

Что такое труборез?

Труборез представляет собой С-образный ручной инструмент, в котором используется режущее лезвие из закаленной стали для резки металлической трубы. Труба помещается между режущим диском (рис. 2, помечен A) и роликами (рис. 2, помечен B). Ролики позволяют труборезу вращаться вокруг трубы, не поворачивая трубу. Некоторые конструкции труборезов позволяют использовать режущие лезвия вместо роликов, чтобы создать режущий инструмент с 3 точками. Пользователь вращает ручку затяжки (рисунок 2, обозначен C) или рукоятку, чтобы закрепить устройство на трубе. Затем пользователь вращает инструмент вокруг трубы до тех пор, пока не будет завершена резка. Чтобы узнать больше о труборезах, ознакомьтесь с нашей статьей о труборезах.

Рис. 2: Труборез с компонентами: отрезным колесом (A), роликами (B) и зажимной ручкой (C).

Как резать стальные трубы труборезом

Существует несколько инструментов для резки стальных труб. Независимо от того, какой инструмент, СИЗ (средства индивидуальной защиты) важны. При работе с ручным инструментом надевайте перчатки и защитные очки. При использовании электроинструментов, вызывающих искрение, также надевайте маску. Наконец, независимо от того, какой инструмент, снимите заусенцы с края стальной трубы после ее резки.

В этом разделе рассматривается, как использовать резак для стальных труб, а затем сравнивается его эффективность с другими инструментами, такими как:

• Ножовка
• Торцовочная пила
• Сабельная пила
• Циркулярная пила

Нож для стальных труб

Более толстое и твердое режущее лезвие ножниц для стальных труб отличает их от других труборезов для металлических труб (например, труборезов для медных труб). Большинство труборезов для стальных труб подходят для труб диаметром до 50 мм (2 дюйма). Некоторые конструкции достаточно велики для труб диаметром 76 мм (3 дюйма).

Труборезы для стальных труб — лучший инструмент для резки стальных труб. Они делают разрез под прямым углом (90°) и оставляют гладкую поверхность, требующую минимального удаления заусенцев. Однако труборезы режут гораздо медленнее, чем электропилы. Итак, если работа требует большого количества резки, рассмотрите возможность использования одного из электроинструментов, обсуждаемых далее в этом разделе.

Следующие шаги описывают, как резать стальную трубу с помощью трубореза:

1. Поместите головку трубореза вокруг трубы и затяните ее, пока режущее лезвие не коснется поверхности трубы.
2. Вращайте труборез вокруг трубы, чтобы начать резать канавку.
3. После одного или двух оборотов вокруг трубы вставьте режущее лезвие в канавку с помощью зажимной ручки или рукоятки.
4. Повторяйте вращение и затягивание, пока рез не будет завершен.
5. Используйте инструмент для удаления заусенцев или приспособление для удаления заусенцев, прикрепленное к труборезу для стальных труб, чтобы удалить заусенцы с конца отрезанной трубы.

Труборез для стальных труб и труборез для стальных труб

Когда дело доходит до резки стальных труб и труб, труборез для стальных труб является таким же инструментом, как и труборез для стальных труб. Разница между трубой и трубой заключается в том, как измеряется диаметр. Диаметр трубы — это ее внутренний диаметр, часто называемый номинальным диаметром. Диаметр трубы — это ее наружный диаметр. Кроме того, трубы бывают разной формы (например, круглые, квадратные или овальные), тогда как трубы всегда круглые. Если инструмент называется просто труборез, то, скорее всего, это инструмент для резки пластиковых труб.

Прочие инструменты для резки стальных труб

Ножовка по металлу

Ножовка — это особый тип пилы для резки металла. Использование ножовки для резки стальной трубы может быть точным при дополнительном использовании направляющей. Полотно пилы входит в направляющую, которая удерживает полотно в одном и том же положении на трубе и предотвращает его скачкообразное движение. Убедитесь, что лезвие ножовки может прорезать сталь. Прочтите нашу статью о выборе полотна для ножовки, чтобы узнать больше о выборе правильного полотна.

Для резки стали ножовкой:

1. Короткими движениями средней части лезвия сделайте канавку на поверхности трубы.
2. Как только появится канавка, используйте лезвие на всю длину, чтобы распилить стальную трубу.
   1. Нажимайте на ходы вперед. Большинство ножовочных полотен не режут на спине.
3. Завершите рез и зачистите конец трубы.

Для получения дополнительной информации о том, как пользоваться ножовкой, прочитайте нашу обзорную статью о ножовке.

Сабельная пила

Сабельная пила, обычно называемая Sawzall, является эффективным инструментом для резки стальных труб. Убедитесь, что лезвие пилы является режущим лезвием из твердого металла. Однако сабельные пилы не режут точно. Так что для резки стальных труб эти пилы лучше всего подходят для работ по сносу.

Циркулярная пила

Циркулярные пилы могут быстро разрезать стальные трубы. Убедитесь, что полотно пилы предназначено для резки твердого металла. Перед резкой убедитесь, что стальная труба зажата. Также будьте особенно осторожны с циркулярной пилой. Поскольку он может быстро разрезать стальные трубы, пользователи иногда делают слишком быстрые и дорогостоящие ошибки при резке.

Преимущества трубореза для стальных труб

Несмотря на то, что он не режет стальные трубы так же быстро, как электропилы, он все же имеет явные преимущества:

• Стоимость: Труборезы для стальных труб стоят намного меньше, чем электропилы.
• Отделка: Труборезы для стальных труб оставляют самую гладкую поверхность, требующую минимального удаления заусенцев после резки.
• Точность: Труборезы для стальных труб делают самые точные и квадратные разрезы.
• Готовность: Резак для стальных труб всегда готов к использованию, так как не требует источника питания.

Ножницы для стальных труб Недостатки

Ножи для резки стальных труб имеют следующие недостатки:

• Скорость: Из всех труборезов стальные труборезы самые медленные.
• Наличие: Большинство пользователей, вероятно, уже имеют в наличии ножовку, тогда как труборезы менее распространены из-за их специфического применения.

Рекомендации по резке стальных труб

Следующие советы будут полезны тем, кто покупает или использует труборез для стальных труб:

• Как правило, чем больше рама инструмента, тем больше и толще режущее лезвие. Таким образом, более крупные труборезы лучше подходят для стальных труб, но не для более мягких труб, таких как медные.
• Небольшой спрей смазки (например, WD-40) снижает трение и нагревание в процессе резки.
• Немедленно замените изношенные или поврежденные режущие лезвия.

Часто задаваемые вопросы

Может ли труборез резать стальную трубу?

Большие труборезы с режущими лезвиями из закаленной стали подходят для резки стальных труб.

Может ли резак для медных труб разрезать стальную трубу?

Прежде чем пытаться разрезать стальную трубу, обратитесь к производителю резака для медных труб. Режущее лезвие резака для медных труб может быть слишком маленьким для эффективной резки стальной трубы. Кроме того, резка стальной трубы может привести к чрезмерному износу режущего лезвия резака для медных труб.

• Трубогиб

• Устройство для снятия заусенцев

• Устройство для обжима труб

• Труборез

• Трубный пресс

обзор лучших способов и приемов

Трубы – распространенный строительный материал. Их используют при монтаже различных систем. При монтаже случаются ситуации, когда трубы нужно стыковать под углом. Технология производства таких работ не стандартна, но о ней нужно знать.

Для создания соединения сложной конфигурации требуется резка трубы под углом. Опишем, как выполняются такие операции и какие существуют методы резки.

Содержание статьи:

• Техника резки труб под углом
  • Выкройка бумажная для трубы
  • Программы для расчета углов резки
  • Стусло для резки труб
  • Простое оборудование для резки
  • Нюансы работы с прямоугольником раздел
• Станки прецизионной резки
• Промышленные модели (например, БСМ)
• Применение термических методов
• Выводы и полезное видео по теме

Техника резки труб под углом

Рассмотрение методов работы — резка прямо или под углом – необходимо учитывать разный материал изделий, подвергаемых обработке. Так, шланги из полипропилена или тонкой меди режет легче и легче, чем толстостенные стальные трубы.

Пластмассовые изделия малых диаметров режут под прямым углом с помощью . В этом случае можно контролировать угол обычным транспортиром. Резка полимерных труб также выполняется обычной ножовкой с мелкозубчатым полотном.

Резка труб в процессе работы с этими монтажными элементами очень распространена. Популярным инструментом для таких случаев является так называемая болгарка. С помощью этого инструмента можно резать прямо и под углом

Наиболее часто при монтаже требуется резка водопроводных, канализационных и вентиляционных труб под углом 45º.

Галерея изображений

Фото

Резка труб для сборки трубопроводов выполняется при отсутствии на рынке фитингов, решающих проблему, или если требуется фигурный окончательный рез

Соединительный узел путем резки труб производится, если между соседними трубами меньше 45º. Например, если три коллектора подключены к одному

Для выполнения раскроя с максимальной точностью сделайте выкройки. С их помощью разметить трубы

Резка металлических труб под углом в промышленных масштабах выполняется на станках с ЧПУ. Частники режут болгаркой, закрепив трубу в тисках, или электропилой с фиксацией трубы в стусло

Отличным инструментом в пространственной резке металлической трубы будет электролобзик по металлу. Однако перед работой желательно «набить руку» обрезками отходов

Резка профильной трубы – самый простой и легкий способ болгаркой. Крепление профиля возможно как в тиски, так и в стусло

Если в сборке трубопровода планируется резать под углом один-два раза, достаточно использовать электропилу с металлическим листом

Разрезать полимерную трубу под углом допустимо обычной ручной пилой, но очень важно зафиксировать ее в стусле, чтобы не испортить материал

Варианты резки труб под различными углами

Угол между соплами менее 45 градусов

Заготовки, вырезанные из трубы

Использование болгарки при резке труб

Использование электролобзика по металлу

Применение болгарки в профиле резка

Резка трубы электропилой

Резка полимерной трубы обычной пилой

Узнайте, какие приспособления можно использовать для резки под разными углами.

Бумажный шаблон для трубы

Для выполнения относительно точного реза можно применить простую технику, где своеобразным шаблоном выступает обычный лист бумаги. Например, он подходит для создания выкройки бумаги для принтера формата А4.

Предварительно лист размечается под квадрат с помощью линейки. Размер диагонали квадрата должен быть равен окружности разрезаемой трубы. Лишние части листа обрезаются.

Простейший способ нанесения линии разметки на трубу для производства реза под углом 45 градусов. Используется обычный лист бумаги, который прикладывается к телу трубы в месте разреза.

Далее следующие шаги:

1. Согните лист по диагонали, совместив противоположные углы.
2. Поверните получившийся треугольник так, чтобы линия гипотенузы была перпендикулярна оси трубы.
3. В этом положении оберните поверхность трубы бумагой, совместив крайние точки гипотенузы между собой.
4. Отметьте маркером отметку разреза по линии любой из сторон треугольника.
5. Обрезать трубу по намеченной линии.

Таким способом довольно удобно размечать и резать трубы под углом 45º в диапазоне диаметров от 32 до 63 мм. Для большего удобства рекомендуется брать плотную, но мягкую бумагу. Также можно использовать паронит и подобные материалы.

Как правильно выбрать и как применить на практике подробно описано в нашей статье.

Грамотно выполненные шаблоны для фигурной резки труб позволяют вырезать секции с исключительно высокой точностью. При этом еще возможен зазор между подготовленными заготовками. При соединении металлических труб его «закрывают» сварным швом, при соединении пластиковых деталей используют специализированный шнур для пайки.

Галерея изображений

Фото

Комбинация угловых деталей

Подходящие детали для точного выравнивания

Сварка металлических деталей

Варианты резки ответвлений

Программы расчета углов резки

Технология раскроя лекал позволяет получить разные углы резки. А вот для формирования выкройки под углами, отличными от 45º, уже потребуется произвести математические расчеты и на основании расчетных данных вырезать шаблон из бумаги или подобных материалов.

Правда, есть компьютерные программы, призванные избавить мастера от производства расчетов. Схемы для резки труб такие программы распечатывают на принтере.

Так выглядит окно компьютерной программы, рассчитывающей угол среза для трубы круглого сечения. По результатам расчета получается шаблон, который печатается принтером. Выкройка используется при изготовлении выкройки

Простая программа расчета, созданная на базе MS Excel, позволяет рассчитать и составить выкройку практически для любых значений диаметров труб и требуемых углов резки.

Все, что нужно сделать пользователю, это ввести соответствующие значения в ячейки «Внешний диаметр» и «Угол резания». По этим параметрам будет сформирована выкройка, которую можно отправить на печать.

Пример выкройки, полученной расчетным методом в популярной программе Excel. Расчет точек прохождения кривой осуществляется на основе только двух заданных параметров — диаметра трубы и необходимого угла резки
Недостаток программы в том, что она не учитывает толщину выкройки листа, что приводит к незначительным неточностям.

Стусло для резки труб

Есть простой инструмент, часто используемый в быту, в основном для работы с деревом. Называется — стусло. Так вот, это же приспособление подходит для резки труб, причем под разными углами.

Стусло есть в продаже, но при желании всегда можно сделать самому и подогнать конструкцию под нужный диаметр трубы:

1. Возьмите деревянную доску шириной равной диаметру трубы, 400- длиной 500 мм.
2. Возьмите еще две доски такого же размера, но по ширине увеличенной на толщину первой доски.
3. Из трех досок собрать конструкцию в виде перевернутой буквы «П», где первая доска устанавливается как основа.
4. В центральной части конструкции наметьте прямоугольник, две стороны которого проходят по внутренним границам боковых досок.
5. Разделите прямоугольник диагоналями и по линиям, полученным на верхних гранях боковых досок, сделайте надрезы до основания.

Таким образом изготавливается шаблон для резки под углом 45º. А вот с помощью транспортира можно разметить практически любой угол и сделать пропилы под срез трубы под конкретный угол.

Преимущество стусла — инструмент пригоден для многократного использования. Работа с инструментом допустима до такой степени износа стенок пазов, при этом они могут обеспечить высокую точность резания. Стенки инструмента рекомендуется изготавливать из материала более прочного, чем дерево.

Так выглядит возможная конструкция стусла — приспособления, благодаря которому также можно резать трубы под разными углами. Однако стусло, как правило, удобно использовать для резки небольших труб

Преимущества метода очевидны — простота, удобство изготовления инструмента (стусла), оперативность, универсальность. Недостатками работы с таким вариантом оснастки является необходимость подгонки размера стусла к диаметру трубы при условии выполнения точного реза. То есть для каждой трубы приходится делать свой инструмент.

Также с помощью стусла резать трубу можно только ножовкой по металлу или секатором (для пластиковых изделий). Для работы с толстостенными металлическими трубами под рез болгаркой этот инструмент не подойдет.

Простое режущее оборудование

Металлические изделия круглой и прямоугольной формы, имеющие достаточно толстые стенки, удобно резать под углом с помощью простого электромеханического оборудования.

Режущий элемент такого инструмента представляет собой отрезной диск или циркулярную пилу, закрепленную на валу электродвигателя. В свою очередь электродвигатель с горелкой является частью всего оборудования, включающего в себя рабочий стол, маятниковую опору, прижим.

Устройство электромеханическое для резки элементов труб, в том числе под разными углами. Используется дисковый резак и простая механическая система фиксации трубы в разных положениях

Для установки трубы под нужным углом и последующего ее закрепления используется обычный хомут и два металлических уголка. Один уголок (короткий) крепится к основе механизма качания — маятника. Второй угол (длинный) находится в свободном состоянии.

Процедура укладки и резки труб:

1. Поворотный механизм устанавливает нужный угол резки (например, с помощью линейки и транспортира).
2. Найденное положение фиксируется зажимными винтами.
3. Между коротким и длинным уголками прокладывается труба и прижимается к прижимному винту.
4. На электродвигатель подается напряжение.
5. Приложив небольшое усилие к диску горелки, труба обрезается в нужном месте.

Преимуществами данной техники являются быстрая работа, точный рез, возможность обработки большого количества труб за короткий промежуток времени.

Недостатки: ограничения по применению в бытовых условиях, повышенный шум, работа с трубами только малого и среднего диаметра. Кроме того, процесс резки оснастки осуществляется стационарно на удалении от места установки, что не всегда допустимо.

Если вы собираетесь делать медную трубу в домашних условиях, то вам понадобится , с правилами выбора которого советуем ознакомиться.

Нюансы работы с прямоугольным сечением

Для выполнения раскроя прямоугольных изделий рекомендуется заранее подготовить шаблонные вырезы уголков. Их легко сделать из металлического уголка, предварительно разметив тем же транспортиром.

Резка прямоугольных труб (элементов профиля) под нужными углами обычно выполняется по шаблонам. Такие узоры делаются из металлических уголков разного размера.

Разметку можно делать под разными углами. Чтобы использовать шаблон в деле, достаточно приложить его к прямоугольной трубе в нужном месте и отметить линию разреза. Затем любым подходящим инструментом прорежьте по намеченной линии.

Станки прецизионной резки

Среди фирменных устройств, которые можно было бы использовать в быту для резки под углом, можно обратить внимание на технику итальянского производства.

Ленточнопильный станок MASS Mini Cut представляет собой малогабаритное устройство с ручным зажимом, предназначенное для работы не только с трубами, но и с уголками, стержнями и профильными элементами.

Удобный и производительный аппарат для резки труб малого и среднего диаметра. Фреза изготовлена ​​на основе стальной полосы, которая может быть установлена ​​для резки под углом

Станок поддерживает настройку угла резки от 0 до 45º. Процедуру проводят с помощью ленточного полотна со скоростью 45 возвратно-поступательных движений в минуту. Устройство оснащено электродвигателем мощностью 370 Вт, который питается от бытовой сети. Максимально допустимый диаметр разрезаемой круглой трубы 65 мм.

В промышленных масштабах разработаны многочисленные установки с электромеханическим и электрическим приводом для резки труб. Технически сложные станки позволяют производить высокоточную термическую, кислородную и плазменную резку:

Галерея изображений

Фото

Станок для резки труб на месте

Станок для пространственной резки в семи направлениях трубы

Промышленные модели (например, БСМ)

Существуют специальные промышленные станки для точной угловой резки. Хороший пример: устройства, выпускаемые под торговой маркой «БСМ». Производитель станка — немецкая компания Rexinger.

Правда, станки серии БСМ предназначены исключительно для работы с полипропиленовыми трубами достаточно больших диаметров. Поддерживается обработка таких продуктов, как ПП, ПВХ, ПЭ, ПВДФ.

Станок промышленный для резки трубных изделий из полимеров. Предназначен для работы с изделиями больших диаметров, но имеет оборудование для обработки труб от 50 мм. Машина обеспечивает рез в широком диапазоне углов

Режущий инструмент станка — ленточная пила, благодаря которой рез производится под углами от 0 до 67,5º. Точность процесса обеспечивается распознаванием лазерной резки.

Несмотря на настройку устройства для больших диаметров, можно использовать специальный стол, с помощью которого также успешно режут трубы малых диаметров (50 — 200 мм), которые легче резать с помощью . Доступен широкий спектр устройств BSM.

Применение термических методов

Помимо механических методов часто применяют термические методы, где в качестве инструментов работают сварочные или режущие машины. Например, автогенный газорез или обычный сварочный аппарат (постоянный/переменный ток).

С помощью таких станков для резки доступны толстостенные металлические трубы. Однако получить идеально ровный качественный рез методом электросварки или газового автогена крайне сложно.

Технология электрической и автогенной резки широко распространена. Методика не обеспечивает высокой точности резки, но при монтаже труб этот фактор зачастую не является определяющим

Повсеместно распространена технология электро- и автогенной резки. Методика не обеспечивает высокой точности резки, но при монтаже труб этот фактор зачастую не является определяющим

Обычно после термической резки изделия подвергаются дополнительной обработке. Линия среза выравнивается, корректируются значения необходимого угла. Такой подход экономически невыгоден, так как сопровождается дополнительными затратами на механическую обработку.

Как правило, метод термической резки применяется в условиях промышленно-производственной сферы. К такому приему часто прибегают и настоящие коммунальщики.

Термическая резка также используется для работы с пластиком. Есть приспособления — термические гильотины. Острое тонкое лезвие таких приспособлений нагревают до высокой температуры, после чего выполняют надрез.

Термические гильотины поддерживают резку под углом, и в этом их преимущество. Однако для работы с более жесткими материалами, чем поливинилхлорид, дерево, ДСП, эти приспособления использовать нельзя.

Для нарезки способны равномерно разделить на части изделия с многослойной структурой. Их разновидностям и способам применения посвящена рекомендуемая нами статья.

Выводы и полезное видео по теме

В видео показаны расчеты и показан мастер-класс как резать трубы под углами 45º и 90º:

Для каждого отдельного случая установки можно выбрать наиболее удобный и менее затратный способ резки. Конкретный выбор зависит от материала трубы, ее диаметра, толщины стенки.
