Как установить вытяжку Elica
Вытяжки от известного итальянского производителя отличаются высокой надежностью и эффективностью. Чтобы воспользоваться всеми их возможностями, нужно знать, как установить вытяжку Elica. Неправильная установка может привести к излишней нагрузке на мотор и сокращению срока эксплуатации. Общие правила установки достаточно просты: устройство размещается на высоте не менее 55 см для электрических варочный панелей и не менее 70 см для газовых или комбинированных. Важно аккуратно выровнять модель при креплении при помощи уровня и разметить место установки. Все модели снабжены инструкциями, где учитываются особенности дизайна и монтажа.
Настенные модели — например, одна из самых популярных наклонная Elica SHIRE WH/A/90 NO PLUG из белого стекла, — крепятся достаточно просто. Ко многим устройствам прилагается специальный шаблон для разметки отверстий на стене. Отверстия (4 или 6, в зависимости от модели) диаметром 8 мм и глубиной 40 мм, необходимо просверлить, вставить дюбеля и завинтить шурупы, которые должны выступать над поверхностью стены на 5 мм.
Если предполагается работа в режиме отвода воздуха, на стене устанавливаются кронштейны, на которые будет крепиться декоративный кожух воздуховода. Он устанавливается после того, как вытяжка присоединена к выводной трубе с диаметром, соответствующим отверстию выхода воздуха. Для подключения устройства к электросети необходимо использовать отдельную розетку или установить двухполюсный выключатель.

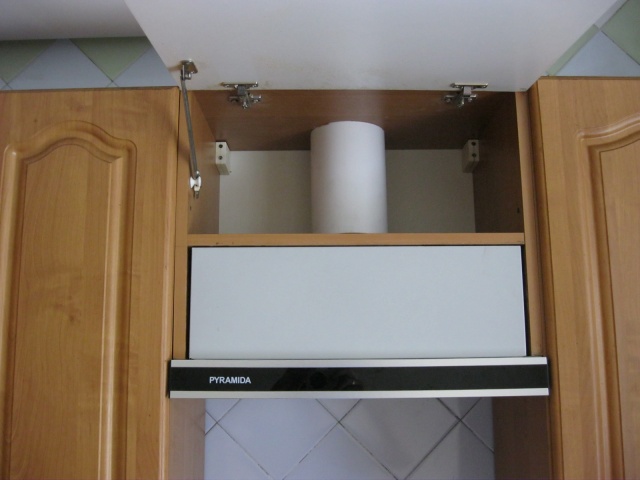

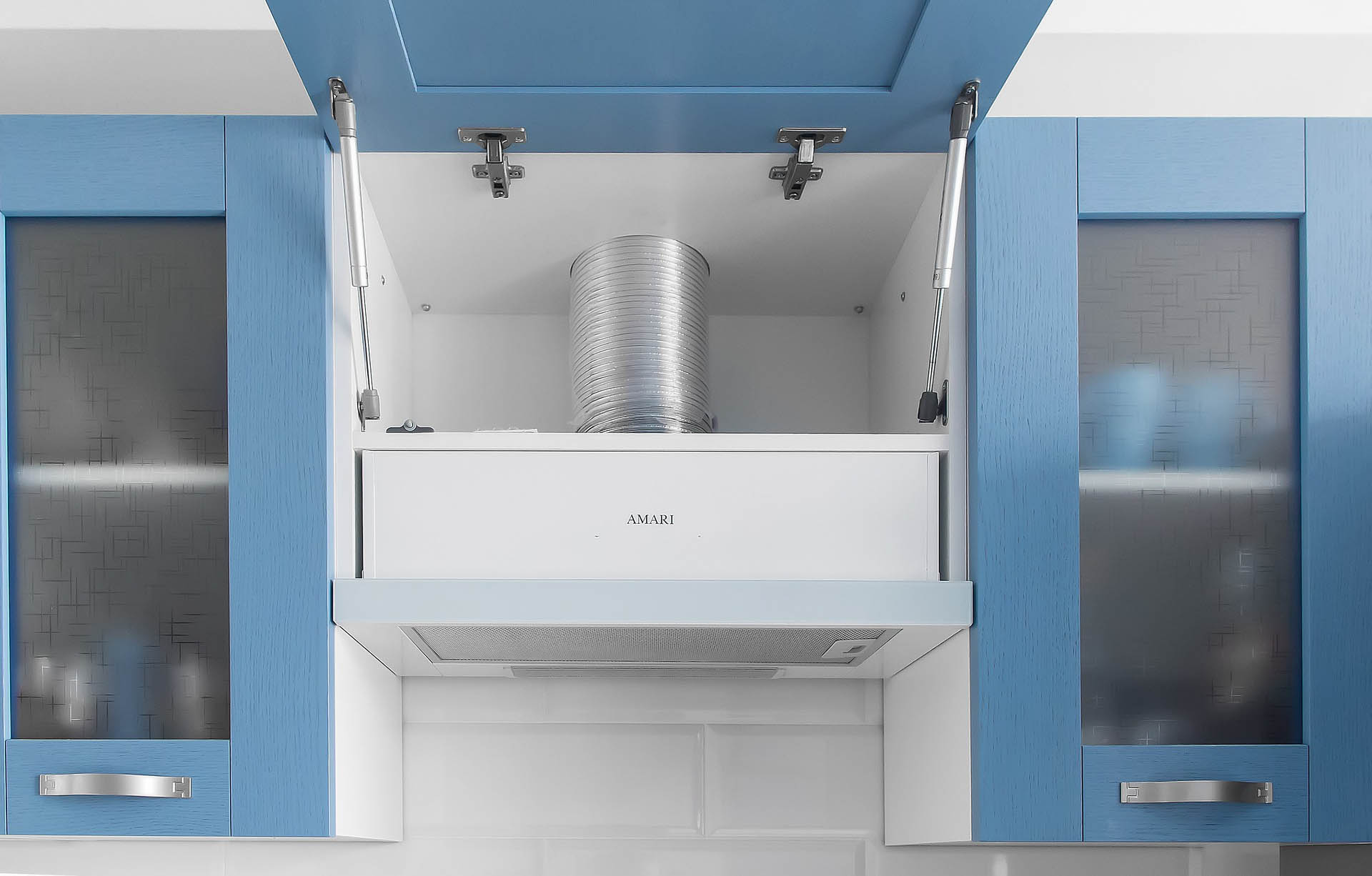

Встраиваемые в подвесной шкаф модели — такие как Elica RULES NAKED/F/90, — имеют свои особенности установки. Допускается размещение устройства как в готовом шкафу, так и в специально смонтированном коробе, в верхней части которого предусмотрено отверстие для воздуховода. В некоторых случаях перед началом монтажа нужно удалить фильтры, которые будут возвращены на место после завершения установки. Вытяжка крепится к днищу шкафа или к стене — для этого при помощи шаблона проделываются отверстия, устанавливаются дюбеля, которые входят в комплект, и ввинчиваются шурупы.
Если встраиваемая модель оснащена выдвижной панелью, необходимо убедиться, что она может выдвигаться свободно. После того как вытяжка закреплена, проводится монтаж воздуховода при помощи пластикового или гофрированного канала. Диаметр воздуховода всегда указан в инструкции. Подсоединение к электросети для всех типов вытяжек одинаково.
Для установки островных вытяжек — например, Elica JOY ISLAND WHIX/A/90, — потребуется не менее двух человек. Отверстия для крепления в этом случае необходимо просверлить на потолке, убедившись, что центр вытяжки совпадает с центром варочной панели.
В отверстия диаметром 10 мм и глубиной 7 см забиваются дюбели и ввинчиваются шурупы. На них крепится каркас, при этом следует проследить, чтобы он располагался строго вертикально. В каркас вставляется гофрированный воздуховод. Часто рекомендуется монтировать островную вытяжку в кухне с подвесным потолком — в этом случае воздуховод можно успешно скрыть от глаз.
После присоединения воздуховода к выводной трубе снизу закрепляется корпус, а на каркас надевается декоративный кожух. Перед монтажом подобных моделей также необходимо снимать угольные фильтры.
Некоторые модели потолочных вытяжек предназначаются для работы только в режиме рециркуляции — как, например, ELICA PIX WH/F/42. В этом случае установка намного проще — достаточно проделать отверстия в потолке, закрепить при помощи шурупов кронштейн, который затем закрывается декоративным кожухом, и подвесить саму вытяжку. Требования к электрическому подключению остаются прежними.
Купольные вытяжки — такие как ELICA EMERALD WH/A/90 FRASSINO — сложные и тяжелые устройства, для их монтажа может потребоваться не менее двух человек. Необходимо убедиться, что материал и конструкция стены над варочной панелью способны выдержать значительный вес. Имеются также купольные модели, которые крепятся к потолку. По шаблону в стене или на потолке высверливаются отверстия, в которые вставляются дюбеля и ввинчиваются шурупы.
При помощи уровня регулируется строго горизонтальное положение купола. Воздуховод — пластиковый или в виде гофрированной трубы — вставляется в выводное отверстие, а другим концом соединяется с самой вытяжкой. Затем воздуховод закрывается декоративным кожухом.
Вытяжка Elica SHIRE WH/A/90 NO PLUG
Встраиваемая вытяжка Elica RULES NAKED/F/90
Вытяжка Elica JOY ISLAND WHIX/A/90
Вытяжка ELICA PIX WH/F/42
Вытяжка ELICA EMERALD WH/A/90 FRASSINO
