Какого размера должна быть котельная в частном доме по снип: Требования к котельной в частном доме 2023 – правила, нормы и расчет

Нормы установки газового котла в частном доме; правила установки газового котла в частном доме; размер котельной в частном доме

Установка газового котла в частном доме – достаточно серьезный шаг для хозяев. Необходимо закупиться не только оборудованием – приходится соблюдать нормы, рассчитать место для размещения. Наконец – получить для этого разрешение органов надзора. В этой статье мы рассмотрим требования к помещению во время установки газового котла в доме, узнаем, что необходимо в первую очередь соблюсти. А также познакомимся с важными моментами, на которые необходимо обратить внимание при выборе места газового оборудования в частном доме, чтобы газовая служба приняла и ввела в эксплуатацию этот важный объект.

Нормативные документы и органы надзора

Размеры котельной в частном доме могут быть самыми разными. Как правило, у больших площадей возникает меньше проблем с расположением оборудования. Но если вы решили заняться этим вопросом, имея минимальные размеры пространства, то важно соблюдать все требования к помещению для установки газового котла в соответствии с нормативными документами, чтобы органы надзора разрешили в ваш дом подключение газа.

Для начала вам необходимо разработать проект установки оборудования, который будет соответствовать нормам размещения тепловых агрегатов и полностью подходить под требования пожарной безопасности СНиП 21001-97. Специалисты газовой службы проверяют соответствие требований МДС 41.2-2000, СНиП 42-01-2002 и 2003. После этого оформляются необходимые документы и подписывается договор между частным лицом и газовой службой. Далее происходит подключение оборудования в частном к газовой магистрали, проводится наладка, осуществляется первый запуск.

Специалисты, которые будут проводить эти процедуры, ставят штамп в паспорт. Он необходим для оказания гарантийных обязательств.

Правила установки газового котла

Газовая котельная в частном доме чаще всего бывает в специально оборудованном помещении или на площади кухонной комнаты. Чаще всего газовые котлы монтируют на первом этаже, также это может быть подвал или чердак. Перед приобретением котла необходимо проконсультироваться с газовой службой. Опытные специалисты помогут подобрать отопительное оборудование необходимой мощности.

Правила установки газового агрегата прописаны в инструкции производителя. Там можно ознакомиться с необходимыми расстоянием, зазорами при установке котла. Эти параметры необходимо учитывать для того, чтобы в дальнейшем можно было проводить плановое обслуживание или ремонт газокотла.

У каждой модели свои требования по установке, но едиными правилами для их установки считается:

• расстояние между котлом и стеной – 2 см;
• наличие свободного пространства не менее 1 м – перед лицевой частью;
• свободное пространство до 150 см – по бокам и до потолка;
• нагрузка стены должна выдерживать не менее 70 кг.

Требования к помещению

Помещениям с газовым котлом необходимо соблюдать установленные правила. Они должны соответствовать всем нормам:

1. Минимальный размер котельной в частном доме должен быть не менее 4 м².
2. Объем помещения для газового котла рассчитывается не только исходя из площади, которая соответствует не менее 15 м³. Но и в этом случае учитывается высота потолка, и она должна начинаться от 2,5 м.
3. Особые требования необходимо учесть для дверного проема. Его ширина начинается от 800 мм, при этом дверное полотно открывается наружу.
4. Под дверью должен быть зазор размером от 20 мм.
5. Установка отопительного котла предусматривает естественное освещение и наличие окна.
6. Важные требования к газовой котельной в частном доме – это вентиляционная система, которая будет обеспечивать необходимый приток воздуха для котлов с открытой системой сгорания. Если у вас будет установлена закрытая камера сгорания, то необходимо установить дымоход коаксиального типа.
7. При установке газового котла в помещении обязательно обратите внимание на стены, которые будут выступать в качестве ограждения и иметь огнестойкость. Их нужно обшить негорючим материалом. Это оградит помещение от распространения огня.
8. Особые требования к котельной в частном доме распространяются к полу. Он должен быть ровным и иметь покрытие из негорючего материала.

Требования к дымоходу

Для газового котла от пола необходимо правильно сделать проекцию дымохода. Даже минимальная площадь котельной в частном доме должна соответствовать строительным нормам и правилам. А именно:

1. От отводящего патрубка котла далее отходит труба дымохода с соответствующим сечением.
2. Чаще всего для изготовления дымохода используется нержавеющая или углеродистая сталь. При этом асбест и другие слоистые материалы можно добавить к общей конструкции через 50 см от отводящего патрубка.
3. Для моделей с верхним патрубком изготавливается вертикальное присоединение не менее 25 см в длину. Далее можно добавить необходимый изгиб.
4. Вся конструкция дымохода должна иметь не более трех колен.
5. Нормативы расстояния дымохода и стены должны соответствовать промежутку не менее 20 см, а высота зависит от естественной тяги.

Требования к вентиляции

Монтаж газового котла в частном доме предусматривает вентиляцию, которая обеспечит общую безопасность комнаты. Если в помещении будет установлено оборудование, имеющее закрытую камеру сгорания, в этом случае будет достаточно естественной циркуляции воздуха.

Во время проведения монтажных работ агрегата с атмосферной горелкой необходима установка приточно-вытяжной вентиляции, которая будет справляться с задачей необходимого воздухообмена.

Дополнительно в помещении устанавливаются специальные датчики, которые начинают подавать сигналы в случае перекрытия газоснабжения и включении вентиляторов.

Требования к стенам

Котел для газа является прибором повышенной опасности, поэтому при монтаже необходимо учесть все нюансы и предусмотреть, какие требования предъявляются к стенам. Обязательное условие для выбора места – это наличие несущей стены, которая обшивается негорючими материалами.

По нормам безопасности стены должны соответствовать второму типу в области пожарной безопасности. Главное, чтобы они могли сдержать в себе процесс горения и не разрушится в течение 45 минут. Самыми прочными конструкциями для воздвижения стены считается кирпич, пено- и газобетон. Если толщина будет соответствовать нормам СНиП, то они смогут выдержать воздействие огня до трех часов.

Окно в котельной

Размер газовой котельной в частном доме зависит от выбранного помещения, где обязательно должно быть расположено окно, которое соответствует ГОСТ и имеет конструкцию легкосбрасываемости. Где оно будет находиться, решать хозяину. Вариантов может быть несколько: стена, потолок, приямок. Для чего оно необходимо? Окно оберегает пространство от взрывной волны.

Его размер будет зависеть от общей площади помещения, а также материала стекла. Это может быть триплекс, поликарбонат, армированное окно с одной или двумя камерами.

Требования к двери котельной

Для частного дома с котельной, которая распложена внутри, цоколе или подвале, необязательно иметь отдельную дверь. Она необходимо только когда топочная будет располагаться в пристройке и для этого требуется отдельный выход на улицу. В остальных случаях дверь выходит в коридор, на лестницу.

К основным требованиям расположения необходимо рассчитать путь от двери котельной и до входа в дом: он должен быть не больше 12 м. В первую очередь газовая служба смотрит на то, что дверь открывается наружу, ширина должна быть больше размера оборудования, и она обязательно обшита противопожарным материалом. При воде необходимо установить порог – не менее 10 см от уровня пола.

Требования к пристроенной к дому котельной

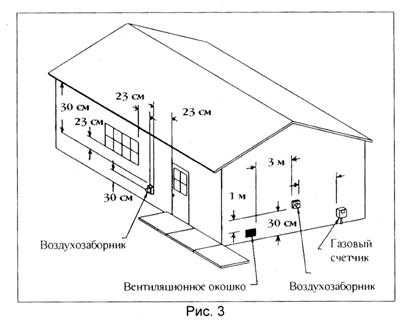

Если установка настенного газового котла будет проводиться в пристроенной части дома, то необходимо соблюдать следующие условия:

• расстояние окон дома и топочной части должны соответствовать не менее 12 м;
• основные окна дома верхнего этажа должны быть удалены не менее, чем на 9 м от пола котельной;
• в пристрой с лицевой стороны дома нельзя ставить оборудование для котельной.

Какой площади должна быть котельная?

Для отопительного оборудования необходимо выделить просторное помещение. Минимальный объем котельной для газового котла должен быть не меньше 15 м³. Для безопасной работы, удобству и доступности специалисты рекомендуют располагать систему вдоль одной стены.

А для этого необходимо выделить примерно 3 м длины и не менее 1,7 м ширины. В комнате должен быть обеспечен свободный доступ к окну и двери.

Размещение котла

Отопительную систему чаще всего размещают внутри частного дома. Существует несколько вариантов. Самым популярным местом является кухня, но иногда можно встретить газовые агрегаты в кладовой. А вот с возможностью установки системы в коридоре, веранде и других местах стоит отказаться.

Рассмотрим эти варианты более подробно.

Кухня

Чтобы не строить отдельную котельную, газовое оборудование можно расположить в кухонном помещении, которое имеет площадь не менее 350 м². Для такого пространства приобретается котел мощностью 50 кВт. В помещении большого размера у вас не возникнет сложностей, чтобы согласовать с газовой службой проект размещения.

Можно даже рассмотреть вариант совмещения кухни и столовой, но при этом учесть, что общий объем должен быть больше 36 м³. Также необходимо учесть наличие окон и естественной вентиляции, которая имеет выход на крышу частного дома. При установке агрегата нужно выбрать доступное и удобное место для плановых проверок или ремонта.

Кладовая

Если в доме есть кладовая больших размеров, то установить в этой комнате газовый агрегат вам никто не запретит. Главное, чтобы там была естественная вентиляция и оконный проем.  Для любого проекта можно выбрать стандартное решение и учесть, чтобы выбранное место было удобным в обслуживании и дымоход от котла уходил на фасад без подъема на кровлю. Как вариант– через шахту.

Коридор

Даже при огромном желании и наличии большой площади коридора, размещать в таких местах котлы запрещено. Такое расположение огнеопасных объектов нарушает строительные нормы и правила.

Чаще всего в таких местах очень близко расположены жилые комнаты, отсутствуют окна. Поэтому такие варианты сотрудники газовых служб не рассматривают и отклоняют.

Порядок получения разрешения на установку и подключение к газовой магистрали

Перед тем как заняться монтажными работами и покупкой оборудования, вам необходимо уточнить в газовой службе: можно ли сделать подключение к дому и что для этого требуется. После положительного ответа можно начинать процесс по подготовке и сбору документов.

В первую очередь вы делаете запрос ГРО. Они согласовывают подключение к основной магистрали, предлагают самые оптимальные и удобные варианты для этого. Далее оформляется разрешение на врезку. Это самая необходимая часть для начала технологического подсоединения. Если газовая труба проходит по чужому участку, то необходимо получить разрешение на проведение работ с частным собственником этой территории. Желательно оформить эти документы у нотариуса.

На портале Госуслуг заполняется заявление на согласование с муниципалитетом разрешения на врезку в газопровод. После того как разрешение будет оформлено и согласовано, можно начинать работы по монтажу. Главное – собрать заранее все необходимые документы и согласовать все работы.

Основные документы которые необходимы при оформлении:

• запрос, где прописан срок запуска и примерный расход газа;
• документы о собственности на участок и здание (копии) с планом объекта и прилегающей территории;
• удостоверение личности (копии).

Далее проектное бюро составляет проект газификации частного дома. С газораспределительной организацией необходимо оформить соглашение о подключении природного топлива. После этого начинается прокладка внешнего газопровода и подготавливается схема установки газового котла. А также рассматривается готовность помещения для монтажа оборудования, определяется высота установки газового котла, зазоров и надежность креплений. По окончании работ проводится проверка функционирования системы вентиляции, установки дымовой трубы.

Наконец происходит подключение коммуникаций. Устанавливаются измерительные приборы, датчики, краны.

Перед первым запуском составляется акт и специалистам газовой службы необходимо представить разрешение для ввода в эксплуатацию оборудования. В первую очередь проверяется система на отсутствие утечки газа. Если никаких проблем не выявлено, то подписывается акт, который подтверждает тот факт, что дом является газифицированным. Чтобы выдать техническое условие, газовая служба выделяет на эту процедуру 14 дней. Этот документ действителен не более 70 дней: если за это время не удастся провести монтаж газового котла, то всю процедуру придется начинать заново.

Котельная в частном доме: схема, требования, СНиП

Развитие индивидуального жилищного строительства выдвинуло на передний план вопрос о том, какой должна быть котельная в частном доме.

В первую очередь, на этапе проектирования, владелец частного дома формулирует требования к техническим характеристикам источника тепла.

Так же остро стоит вопрос вентиляции.

Мощность теплогенератора должна быть достаточной для обогрева всего дома.

Оборудование и все необходимые коммуникации устанавливаются и прокладываются в соответствии с требованиями СНиП.

Допускается выполнять монтаж системы отопления своими руками, при условии, когда имеется достаточный навык производства аналогичных работ.

Требования к помещению

Содержание:

• Требования к помещению
• Общая схема котельной
  • Отопительный котел
  • Бойлер
  • Расширительный бак и коллектор
  • Группа безопасности и автоматика
• Какой котел выбрать
• Некоторые тонкости и нюансы

Разрабатывая проект частного дома, нужно особое внимание обратить на три составляющих – фундамент, кровлю и систему отопления.

Схема отопительной системы включает в себя источник энергии, обогревающий прибор и трубопровод.

Видео:

Котельная – это специальное помещение, в котором располагается отопительное оборудование.

По месту своего расположения они подразделяются на следующие типы:

• отдельно стоящие;
• пристроенные;
• встроенные.

Минимальные размеры котельной определяются конструкцией котла и видом топлива, под которое он предназначен. Требования, которые предъявляются к помещению, четко прописаны в СНиП.

Разработка проекта и дизайна отопления частного дома предполагает точное знание, какие нормативы и допуски действуют, когда делается монтаж котельной.

Когда выполняется обвязка котла, оборудование должно располагаться на расстоянии не менее 50 см от стены. К помещению обустраивается удобный подход.

Стены должны быть либо кирпичными, либо бетонными. Пол тоже должен быть бетонным. Для большей безопасности можно постелить на него металлический лист.

Когда у владельца дома нет возможности обустроить специальное помещение, можно установить мини котельную. Такая мини котельная помещена в компактный контейнер без окон.

Важно отметить, что мини котельную можно установить во дворе частного дома. Монтаж и подключение к проложенным коммуникациям занимает минимум времени.

На фото представлена мини котельная для отопления частного дома. Явным преимуществом такого решения является то, что не придется возводить и обустраивать специальное помещение.

Не нужно выполнять проектирование котельной, не надо думать, как сделать вентиляцию правильно, поскольку в мини контейнере собрано все необходимое оборудование.

Однако высокая стоимость такого модуля ограничивает его использование.

Практика показывает, что приобрести оборудование по частям и смонтировать его в подвале частного дома можно за гораздо меньшую сумму.

В отдельно стоящем здании или в подвале частного дома можно установить только два котла. Площадь помещения рассчитывается по нормативам, содержащимся в СНиП.

Минимальная высота комнаты дожна быть не менее двух с половиной метров, а площадь — 6 кв. м. Минимальный объем котельной должен быть не менее 15 м³.

Дверь в котельной устанавливают таким образом, чтобы она открывалась наружу. Дверь обязательно надо обшить металлическим листом или другим негорючим материалом.

Необходимо предусмотреть и установку окна. Это окно должно иметь форточку для вентиляции. Вентиляция в котельной частного дома выполняет важную функцию – безопасность эксплуатации котельной.

Видео:

Очень важно, чтобы при обустройстве котельной соблюдались требования пожарной безопасности. Здесь не допускается хранение посторонних вещей и предметов, тем более обладающих способностью гореть.

Приточная вентиляция и вытяжка обеспечивают поступление свежего воздуха и удаление застоявшегося.

Особенно важно обеспечивать постоянную вентиляцию котла, установленного в подвале частного дома и работающего на газе.

При этом дверь и окна в котельной должны плотно закрываться. Недопустимо, чтобы по помещению гуляли сквозняки. Все эти работы легко сделать своими руками или с привлечением профессионалов.

Общая схема котельной

После соответствующей отделки помещения на отведенные места устанавливается проектное оборудование и прокладываются все коммуникации. Монтаж и обвязка котла выполняется по определенному регламенту.

Устройство любой котельной включает обязательные узлы и агрегаты. Зная предназначение каждого из них, можно обслуживать котельную своими руками.

Если схема предполагает не только отопление частного дома, но и горячее водоснабжение, то понадобится бак-водонагреватель, который называется бойлером.

На фото представлена функциональная схема котельной с комплектом всего необходимого оборудования.

Отопительный котел

Согласно действующей системе классификации, все котлы, которые применяются для отопления частного дома, относятся к классу источников тепла малой мощности.

Максимальная производительность такого теплогенератора 65 кВт.

Котлы подразделяются по следующим параметрам:

• вид топлива;
• материал теплообменника;
• способ установки.

Выполняя проектирование котельной для частного дома, необходимо рассчитать площадь, которую будет занимать котел и предусмотреть возможность доступа к объекту при монтаже обвязки.

Действующие санитарные нормы и требования СНиП определяют: чтобы обогреть площадь в 10-ти кв. м, требуется 1 кВт мощности котла.

Видео:

Согласно теории надежности, система отопления должна иметь сверхнормативный запас 20%. Теплотворная способность каждого вида топлива имеет свои значения.

В частном доме, после отделки, можно установить котлы следующего типа:

• на твердом топливе;
• на жидком топливе;
• на природном газе;
• на электричестве.

Каждый тип имеет свои характерные особенности в конструкции и режиме эксплуатации. Важным параметром считаются габаритные размеры котла.

Сегодня в проект закладывается система «умный дом», которая позволяет обогревать частный дом по заданной программе.

Бойлер

Если говорить коротко, то бойлер – это водонагревательный бак. Размеры нагревателя выбираются в зависимости от ежесуточной потребности.

Для семьи из 4-х человек вполне достаточно емкости бака в 100 литров.

Простейший бойлер можно сделать из комплектующих элементов своими руками. Самым удобным заменителем бойлера считается газовая колонка.

На рынке можно приобрести бойлеры косвенного нагрева и прямоточные. В комплекте с отопительным котлом поставляется бойлер косвенного нагрева.

Согласно СНиП, использовать воду из системы отопления для бытовых нужд нельзя. Устройство бойлера позволяет нагревать и подавать в трубопровод воду, пригодную для приготовления пищи и других потребностей жильцов частного дома.

Расширительный бак и коллектор

Для того чтобы горячая вода ритмично циркулировала по системе трубопроводов и не создавала чрезмерного давления, используется расширительный бак.

С его помощью компенсируется повышенное давление в системе отопления.

Устройство распределительного коллектора позволяет поддерживать равномерную циркуляцию теплоносителя по всем обогревающим приборам.

Схема коллектора включает в себя циркуляционный насос, гребенку и гидравлический распределитель.

Видео:

Требования к качеству сборки этого узла высокие, особенно к регулированию температуры теплоносителя, который циркулирует в системе отопления частного дома.

Выполняя монтаж элементов своими руками, об этом следует помнить.

Группа безопасности и автоматика

Котельная должна обладать высокой надежностью и не представлять опасности для людей, проживающих в частном доме. Такие же требования предъявляются к помещению, в котором расположена котельная. В помещении обязательно должно быть окно.

Надежная вытяжка и окно с форточкой обеспечивают необходимую вентиляцию.

Обвязка котла включает в себя манометр, предохранительный клапан и электронное устройство управления.

Монтаж обвязки и настройку автоматической системы следует поручить специалистам. Проектирование и подводка всех необходимых коммуникаций к помещению, а также вентиляции необходимо выполнять по нормативам указанным в СНиП.

Какой котел выбрать

Требования к мощности котельной формируются в зависимости от величины обогреваемой площади. На фото представлен котел, работающий на твердом топливе и установленный в подвале частного дома.

Это напольный тип, и под его размещение отведена определенная площадь.

Если выделить отдельное помещение под котел не представляется возможным, то выбирается проектирование и монтаж настенной конструкции, чаще всего газовой направленности. Электрический котел тоже имеет компактные размеры.

Установить его можно в подвале частного дома. Но окна в подвале должны быть обязательно. Проектирование и монтаж обвязки придется выполнять в любом случае. Места соединений трубы и арматуры подвергаются опрессовке.

Если для котельной в частном доме отведено отдельное помещение, то на входе устанавливается прочная дверь с замком и оборудуется окно и вытяжка для вентиляции.

Эти требования содержатся в правилах эксплуатации всех теплотехнических приборов и устройств, и мини установок тоже.

Подготовительные работы можно сделать и своими руками, но монтаж котла, в том числе установку элементов обвязки, следует поручить профессионалам.

Электрическая проводка и лампы освещения необходимо защитить прочными плафонами и еще металлической сеткой.

Газовые котлы получили сегодня широкое распространение. Однако в тех регионах, где газовой магистрали еще нет, устанавливаются обогревающие установки на твердом и жидком топливе.

Монтаж и запуск котла на угле или торфе можно выполнить своими руками. В таком случае нужно следовать правилам монтажа тепловых установок. Дверь в помещение утепляется и укрепляется.

Видео:

Обвязка котла выполняется по минимальной схеме – манометр и предохранительный клапан.

Если в частном доме устанавливается мини котельная, то работа по монтажу сводится к подсоединению ко всем коммуникациям.

Некоторые тонкости и нюансы

Вопрос о том, какую котельную выбрать для частного дома, решается на стадии разработки проекта. Все требования к отопительному устройству сводятся в одну таблицу и анализируются по степени важности.

Эта работа, проектирование, сложная и трудоемкая. Необходимо рассчитать размеры помещения, комплектацию обвязки котла, продумать вопрос вентиляции и прочие параметры.

Весь объем работ нужно сделать с учетом действующих нормативов в строительстве. В разработке проекта участвуют теплотехники, электрики и специалисты по системам управления.

Каждый выполняет не только свою часть работы, но и участвует в формировании комплексного решения.

Когда принимается решение об установке мини котельной для частного дома, то для этого должны быть веские экономические основания и составлен проект.

Размер отопительной установки приходится брать в расчет при дефиците площади в доме. В любом случае, дверь в помещение должна быть укрепленной.

Профессионально разработанный проект обеспечивает высокий КПД системы, ее безопасность и долговечность. На фото представлен газовый котел с автоматическим управлением.

Требования к проекту — Специалист по проектированию — Котел

Применимость норм и зонирования

Работа котла должна соответствовать строительным нормам г. Нью-Йорка: строительным, сантехническим, топливным газам, механическим и административным кодексам. В соответствии с разделом 28-101.4.3 Административного кодекса 2014 года, дополнения, изменения, реконструкция или ремонт установленных систем должны соответствовать требованиям для новых установок, не требуя, чтобы существующая установка соответствовала всем требованиям настоящего Кодекса. Добавления, изменения или ремонт не должны приводить к тому, что существующая установка становится небезопасной, опасной или перегружается. Могут применяться другие коды, такие как:

• Электротехнический код Нью-Йорка
• Код пожарной охраны Нью-Йорка
• Кодекс энергосбережения г. Нью-Йорка
• Промышленный кодекс трудового права штата Нью-Йорк, правила 4 и 14
• Департамент охраны окружающей среды Нью-Йорка (DEP)
• Постановление о зонировании Департамента городского планирования Нью-Йорка (DCP)

* Примечание: В то время как ниже приводится список ключевых зон, Кодекс и другие правила могут иметь значение при разработке проекта; он не охватывает ВСЕ применимые правила. *

Применимые нормы

Механические работы могут потребовать соблюдения следующих разделов Строительных норм, Механических норм, Правил пожарной безопасности или Кодекса энергосбережения:

Элемент проекта	Применимые нормы и правила
	Текущий код	Предыдущие коды
	2014	1968		1938
Котлы	MC 2014, главы 4, 7 и 8, 10 и NYS 12 NYCRR, части 4 и 14
Газовые горелки	2014 ФСК Глава 4
Строительство зданий Классификация	г. до н.э. Глава 6	Статья 14 БК Подглава 3		Статья 4
Дымоходы и вентиляционные отверстия	2014 ФСК Глава 5, ФСК 501.1.1, ФСК 503.5.6 и МЦ 801.1.1
Детали расчета конструкции и монтажа	г. до н.э. Глава 16	2014 г. до н.э. 1601.2 и Раздел 27/Подглава 10		2014 г. до н.э. 1601.2, 1938 г. до н.э., статьи 8 и 9
Пожарное отделение и подразделения	до н.э. Глава 7	Раздел 27/Подраздел 5		Статья 11
Особо опасная зона затопления	2014 BC Приложение G и ASCE 24-05
Выход (из котельных)	BC Глава 10 и Приложение S	с §27-354 по §27-396. 6		Статья 7 и Раздел 12 NYCRR, часть 4-6.8
Схемы стояка	2014 ФСК 106.5, 2014 ПК 106.5 и 2014 МК 106.5
Газопроводы и газовые приборы	2014 ФСК Глава 3
Лестницы и платформы	Правила Промышленного кодекса трудового законодательства штата Нью-Йорк, части 4–6.6 и части 14–1.10
Хранение мазута	MC 2014 Глава 13
Противопожарные и противопожарные/дымовые заслонки	2014 MC, главы 4, 5, 6 и таблица MC 607.3.2.1
Впускные и выпускные вентиляционные отверстия и прямые вентиляционные отверстия	2014 УК Глава 4, БК Таблица 705. 8, и ФСК 503.8
Вентиляция, вытяжка, дымоходы, вентиляционные отверстия, дымоходы и соединители	MC 2014, главы 4, 5, 8, 10 и FGC 2014, глава 5
Системы противопожарной защиты	2014 г. до н.э. Глава 9 и Приложение Q
Строительные материалы	г. до н.э. Главы 19-26	В соответствии с применимыми положениями BC 2014 и BC 1968 §27-600–§27-651		В соответствии с применимыми положениями статей 8 и 9 BC 2014 г., 1938 г. BC
Элементы управления системой	2014 MC 1004, ASME CSD-1 и см. «элементы управления» в 2014 ФСК, 2014 ПК и 2014 МК
Специальные и текущие инспекции	2014 г. до н.э. 1704
NYCECC – Документы, подтверждающие соответствие энергетическому кодексу	2016 NYC ECC 101.2 и 1 RCNY 5000-01
Перечень изоляции трубопроводов (расположение и толщина)	NYC ECC, 2016 г. Таблица C403.2.10 и ECC C404.4
График замены котла (мощность и КПД)	2016 Нью-Йорк ECC C403.2.1 и ECC C403.2.3
Примечания – замена органов управления котлом (частичная нагрузка и сброс)	2016 Нью-Йорк ECC C403.4.2.4
Примечания – Демпферы, проходящие через тепловую оболочку	2016 Нью-Йорк ECC C403. 2.4.3
Ввод в эксплуатацию	2016 NYC ECC C408 и Правила ввода в эксплуатацию (подлежит уточнению)

* Примечание: Новые заявки на строительство зданий, возведенных в соответствии с Кодексом 2008 г., должны соответствовать Кодексу 2014 г., как того требует AC §28-101.4 и 102.4.3 *

Зонирование

Котлы, новое или измененное оборудование или вспомогательные конструкции должны соответствовать положениям о разрешенных препятствиях в требуемых дворах, на открытом пространстве, на высоте и/или на небе. При установке на крыше соблюдайте требования пожарной охраны к доступу для зданий высотой 100 футов или менее. (Включая, но не ограничиваясь, ZR 23-44, ZR 23-62, ZR 24-33, ZR 33-23, ZR 33-42 и ZR 43-23 и ZR 43-42.

Руководство по представлению работ по котельным системам Планы

Предпроектный анализ должен охватывать все существующие котельные системы и компоненты, а также другие строительные элементы, на которые распространяется предлагаемый объем работ, для проверки соответствия работы котла нормам или модификаций котельных систем. В зависимости от сложности и масштаба проекта информация, представленная на чертежах котла, должна содержать четкое описание работ, необходимых для проекта. (См. раздел §28-104.7.1 Административного кодекса Нью-Йорка.

Хотя DOB не требует организации и стиля строительной документации, рекомендации, изложенные в этой главе, должны обеспечивать последовательный подход к подготовке строительной документации, который облегчит процесс пересмотра плана.Во многих случаях проект может включать документацию существующих котлов или котельных систем и компонентов, которые должны быть четко идентифицированы как новые по сравнению с существующими системами.

Проекты могут пройти профессиональную сертификацию в соответствии с AC 28-104.2.1

Полная подача рабочих чертежей котельных систем

Строительная документация представляет собой работу, тесно связанную со многими другими дисциплинами, такими как архитектурные, структурные, электрические и сантехнические. Чтобы обеспечить координацию с другими дисциплинами, подробности, необходимые для полной подачи чертежей, можно найти в разделах AC 28-104. 7 и BC 107.2 Механического кодекса Нью-Йорка для получения информации о подаче и необходимых строительных документах.

Полное представление чертежей должно включать:

Строительная документация . Чертежи, необходимые для передачи важной информации, такой как графики, схемы стояков, план этажа, детали монтажа и схемы управления. Титульный лист должен графически четко обозначать месторасположение и окрестности проекта. На чертежах должны быть указаны применимые строительные нормы и правила. Рекомендуется использовать указатель чертежей, чтобы четко идентифицировать все уникальные системы, которые могут быть задействованы.

• План участка .  Если проект включает наружные или подземные работы, такие как хранилище для размещения котла или хранилища топлива, подземный резервуар для хранения, наливной топливный терминал, которые находятся снаружи здания, то они должны быть четко задокументированы.


• Планы этажей/крыш .  На чертежах должны быть указаны планы этажей с указанием существующих и предполагаемых условий с расположением всего оборудования, газа, масла, вентиляции, дымоходов и дымоходов. Важно четко определить назначение помещения, расположение оборудования, противопожарные стены и проходы в них, средства вытяжки и другие узлы, регламентированные нормами. На планах крыш должны быть показаны котельные, механические помещения, хранилища топлива, вентиляция и любые связанные с ними компоненты. Для упрощения логической последовательности согласования со всеми профессиями и дисциплинами рекомендуется соблюдать номенклатуру архитектурных планов этажей/крыш по порядку и нумерации листов.0010

• Фасады зданий .  Требуется, если проект предусматривает размещение воздуха для горения, вентиляционных отверстий, расположение выхлопных газов на внешней стороне здания по отношению к открываемым окнам и дверям.


• Строительные секции .  Может потребоваться для проектов реконструкции и может включать поперечные сечения дымохода или дымоходов.


• Схемы стояков .  Если проект предполагает изменение существующих или установку новых трубопроводов (нефть/газ), дымовых и вентиляционных каналов, должна быть предоставлена ​​соответствующая схема стояков. Схема стояка должна показывать детали новых и существующих условий, высоты над этажами, размерные характеристики каждого элемента и идентифицировать приборы, которые он обслуживает.


• Детальные чертежи .  Эти чертежи содержат важную информацию, необходимую для четкого представления объема работ в увеличенном виде. Кроме того, эти чертежи могут также включать несколько фасадов и разрезов, чтобы передать предполагаемый объем работ.
  • Рабочее давление оборудования
  • Горение/вентиляция/разбавляющий воздух
  • Монтаж оборудования
  • Дренаж
  • Стеклобой


• Схемы строительных систем.  Список оборудования с указанием производителя, модели, производительности, типа топлива, тепловложения/отдачи, эффективности, максимального давления, галлонов в минуту, оборотов в минуту и ​​электрических характеристик.


• Энергетический анализ. Если объем проекта включает одно из следующих действий, требуется энергетический анализ планов: изменение существующих или установка новых трубопроводов, несущих механически нагретую жидкость, проникновение через тепловую оболочку, замена оборудования, замена средств управления оборудованием и/или демпферов. Ввод в эксплуатацию требуется, когда разрешенная замена оборудования превышает суммарную входную мощность 600 кБТЕ/ч

Некоторые ключевые элементы, требуемые в планах для всех проектов, включают:

• Подтверждение того, что существующее оборудование и службы распределения соответствуют требованиям к размерам согласно ECC C403.2
• Критерий размера котла (котлов), включая новые или модифицированные, вид топлива газ/мазут/двойной, трубопроводы, планы этажей/крыш и схемы стояков
• Укажите номера одобрения устройства/оборудования/устройства (UL, другие списки и/или для конкретных площадок – укажите, если установка на месте, одобрено OTCR), класс эффективности и места расположения монтажных деталей
• Номер модели, если модульная, указать количество единиц
• Правильная идентификация помещений, трубопроводов, клапанов, сигнализаций, оборудования, органов управления, блокировок и устройств
• Коммерческое или жилое помещение
• Графики оборудования с температурой распределения горячей воды для бытовых нужд
• Расположение резервуаров для хранения топлива, количество резервуаров, вместимость, сорт масла
• Укажите существующий размер дымохода/дымохода, материал и предлагаемое изменение, включите заявление, если требуется специальная проверка – см. ниже
• Проникновение через огнестойкие узлы и места
• Если применимо, укажите особые требования к проверке
• Там, где это применимо, четко укажите условия ввода в эксплуатацию и требования к завершению в соответствии с ECC C408
• Где применимо, укажите крепление оборудования к конструкции
• Класс изоляции трубопровода Расположение и толщина изоляции трубопровода согласно ECC C403.2.10
• Температура воды и расположение аварийных сигналов верхнего предела
• Проходы через тепловую оболочку – расположение и детали герметизации согласно ECC C402.5.1.1
• Сертификация сейсмостойкости/расширения
• Датчики дыма/угарного газа

* Примечание: Специальная проверка дымохода требуется, когда речь идет о новом или модифицированном дымоходе. *

Предоставление проектно-сметной документации

1. Чертежи . Чертежи котла должны четко отражать объем работ и включать все задействованные системы. Примеры этого следующие:

Номер листа:	Описание листа:
Т-001.00	Титульный лист, план объекта с указанием расположения котла, указатель чертежей, необходимые примечания, обязательный список специальных/текущих проверок и условные обозначения
А-100.00	Планы этажей с изображением котла, схемы расположения трубопроводов и воздуховодов
А-201.00	Планы этажей с указанием места размещения котла и хранения топлива
М-101.00	Спецификации котлов и оборудования и примечания
М-201.00	Схемы стояков для газа, нефти и/или вентиляции и детали
EN-001. 00	Анализ энергетического кодекса и примечания (если применимо)

Описание котла, включающее: символы, сокращения, примечания и определения.

Рекомендуемые обозначения чертежей
A: Архитектурный: Обязательное обозначение для архитектурных работ.
M: Механический: Обозначение обязательно, если работа с котлом регистрируется отдельно от другой работы.
EN: Анализ энергопотребления: обязательное обозначение, если требуется анализ энергопотребления.

2. Список систем здания . Новый график, который позволяет Департаменту лучше регистрировать и отслеживать ключевые системы и устройства здания, разрабатывается для замены текущего Графика C и других графиков, представляемых вместе с заявками на работу. Это предоставит Департаменту и другим городским учреждениям, включая коммунальные службы, соответствующие сведения о системе или устройстве. Для работы котла используются две системы: котел, горелка и хранилище мазута. Для этих систем применимые детали могут включать:
   • Количество котлов
   • Низкое/высокое давление в котле
   • Использованное топливо
   • Емкость ввода/вывода
   • Бойлер — пар/горячая вода
   • Детали горелки
   • Количество баков и вместимость
   • Масло марки
   • Модель и данные UL (монтаж на месте)
   • Детали местоположения


3. Необходимые документы/заявки . В зависимости от масштаба проекта к чертежам при приеме могут быть приложены следующие материалы:
   • Дымоход
   • Отчет об осмотре существующих дымоходов, которые будут использоваться
   • Обследование существующих дымоходов в прилегающих зданиях
   • План защиты арендатора/оккупанта (если применимо)
   • Контрольный список SRO MD по предотвращению домогательств
   • Переход с центрального отопления на индивидуальное отопление (этап)
   • MTA или другие требования или ограничения общественного транспорта
   • Зона особой опасности затопления (SFHA)


4. План проверки или аудита для утверждения или принятия . После представления полного комплекта строительных документов заявка назначается эксперту по плану DOB для рассмотрения. Если приложение профессионально сертифицировано, оно подлежит аудиту. Проверка плана или проверка представленных материалов специалистом по планированию или аудитором может привести либо к одобрению/неодобрению, либо к принятию/отказу, соответственно. После отклонения рассмотрения плана или неудачной проверки заявителю и владельцу направляется уведомление о возражениях. Возражения должны можно решить путем назначения сотрудников отдела проверки или аудита плана DOB. После успешного разрешения возражений заявка утверждается или принимается.


5. Поправки после утверждения. Любые изменения в утвержденном объеме работ, которые являются значительными и существенными, потребуют представления пересмотренных планов для Поправки после утверждения (PAA). Разрешение на внесение изменений должно быть получено до завершения работ или установки оборудования. Изменения, которые не являются существенными, не требуют PAA; однако эти изменения должны быть показаны на планах и включены в отчет «Как построено» в конце проекта (§28.104.3). Существенные изменения, отвечающие следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
   • Установка дополнительных котлов или установка двух или более котлов меньшего размера.
   • Конструктивные изменения – новое расположение, изменения типа котла, высокого/низкого давления, перехода с пара на горячую воду, с жидкого топлива на газ или с газа на жидкое топливо и преобразование жидкотопливной горелки в двухтопливную горелку.


6. Представление в исходном состоянии . Все изменения должны быть представлены на чертежах «как построено» в конце проекта.

Специальные проверки

В соответствии с Главой 17 Строительных норм и правил работы с котлами могут потребовать определенных специальных и текущих проверок, а также других строительных требований, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну несет ответственность за указание, какие специальные проверки требуются при приеме заявки. Владелец должен нанять специальное инспекционное агентство, как того требует Раздел 406 Кодекса о топливном газе, для таких специальных и текущих инспекций.

СПЕЦИАЛЬНАЯ/ПРОГРЕССИВНАЯ ПРОВЕРКА	ОПИСАНИЕ КОДОВЫХ ТРЕБОВАНИЙ
Газопровод высокого давления*	В соответствии с разделом 403.1.1 ФСК все сварные газораспределительные трубопроводы подлежат специальной проверке. См. BC 1704.19
Пар высокого давления	Трубопровод пара высокого давления и трубопровод горячей воды высокой температуры подлежат специальной проверке. См. BC 1704.18
Механические системы*	Механические системы подлежат специальной проверке. См. BC 1704.16.2
Системы отопления	Для новых и модифицированных котлов и отопительных систем требуется специальный осмотр. См. 1704.25 г. до н.э.
Дымоходы	Дымоходы подлежат специальной проверке. См. BC 1704.26
Специальная проверка систем хранения топлива и топливопроводов	Оборудование для хранения мазута, включая резервуары, насосы, клапаны, перекачивающие, возвратные, заправочные и вентиляционные трубопроводы, подвески и крепления, заправочные и вентиляционные терминалы и связанные с ними системы, регулируемые разделом 1308 Механического кодекса г. Нью-Йорка, см. BC 1704.17
Система сейсмоизоляции	Должны проводиться периодические специальные проверки во время изготовления и установки блоков изоляции и устройств рассеяния энергии, если они используются как часть системы сейсмоизоляции в соответствии с BC 1707. 8.
Конструкция с классом огнестойкости	Согласно BC 110.3.4, конструкция с классом огнестойкости должна быть провести проверку на соответствие утвержденной проектно-сметной документации, включая проверку следующих работ: Перегородки, полы, потолки, шахты огнестойкие; и Противопожарные жалюзи
Соответствие требованиям зон затопления	Специальная инспекция на соответствие требованиям зон затопления должна проводиться в соответствии с требованиями Приложения G105.3 BC
Заключительный осмотр	Должна быть проведена окончательная проверка всех разрешенных работ. Заключительные проверки должны соответствовать AC 28-116.2.4.
Энергетический кодекс Нью-Йорка: Текущие проверки , в соответствии с требованиями BC 109. 3.5 и NYCECC	Проходы через тепловую оболочку: должны быть герметизированы, чтобы свести к минимуму утечку воздуха Заслонки встроены в оболочку здания: заслонки наружного воздуха должны закрываться, когда система выключена HVAC & Service Водонагревательное оборудование: соответствует требованиям к размерам и эффективности HVAC & Service Элементы управления системой нагрева воды: применимо для частичной нагрузки, сброса, контроля температуры Изоляция трубопровода: минимальная толщина от 1 до 4,5 дюймов, необходимая для трубопроводов, по которым проходят жидкости > 105°F Информация по техническому обслуживанию: должна быть предоставлена ​​для установки нового оборудования Постоянный сертификат: должен быть указан тип и эффективность систем отопления, охлаждения и/или нагрева технической воды

Другие требования

• FDNY . Установки для хранения топлива / модификация резервуаров требуют уведомления FDNY. FDNY требует ежегодного разрешения на резервуары для хранения топлива.
• ДЭП . Требования к оформлению.
• ДЕКАБРЬ . Требования к документации цистерн мазута

Design Professional Links

• Контрольные списки котлов

• Требования: установка и модификация строительных систем

• Контрольные списки: установка и модификация строительных систем

• Контрольные списки проектов для профессионалов

• Дизайн Профессиональные требования к проектам

• Руководящие принципы проекта Design Professional

Полезные ссылки

• Категории проектов

• Ключевые моменты и условия проекта

• Этапы проекта и требования

• Контрольные списки проекта

• Работа над вашим проектом

• Соответствие и нарушения

• Информация для мастеров-сантехников

• Руководство по страхованию

• Дата рождения

• Примечания к коду

• Поиск лицензированных специалистов

Как упаковать котел с помощью шкафа Метод ИКЕА — стильная крышка

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Джо Лемосом)

Подпишитесь на нашу рассылку

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Котлы, как бы хорошо они ни обогревали наши дома, на вид они не красивы. Следовательно, выбор коробки в бойлере может быть мудрым шагом. Когда центральное отопление стало популярным в 19Котлы 00-х годов по всей стране добавлялись к зданиям, которые никогда не предназначались для их размещения. Это означало, что новые котлы были втиснуты везде, где они могли быть, часто на кухнях, в ванных комнатах или даже в спальнях.

Во многих старых домах часто можно увидеть бойлеры на видном месте в комнатах. Когда в 2019 году мы приобрели двухквартирный дом 1930-х годов в Манчестере, шкаф для бойлера находился в углу кухни. Он был большим, неприглядным и доминировал над всем пространством. Крышка сервисного обслуживания была ослаблена, и предыдущий владелец попытался немного привести ее в порядок, сделав люк перед трубами, выходящими сверху и снизу котла. Я знал, что это должно быть спрятано, потому что я не мог смотреть на это!

Можете ли вы упаковать в бойлер?

Можно. Мы ненадолго подумали о переносе места расположения котла, но не хотели платить за замену котла, а места для его перемещения были ограничены. Мы решили переместить нашу кухню в другую комнату и повторно использовать существующую кухню в качестве подсобного помещения, поэтому мы были очень рады оставить там бойлер. Поэтому я начал изучать подход «сделай сам». Есть несколько соображений безопасности, которые необходимо учитывать, например, пространство вокруг котла для вентиляции, и вам необходимо иметь легкий доступ к котлу также для любого ремонта. По данным Hunsbury Heating , «между верхней частью шкафа и верхней частью котла должен быть зазор в 300 мм». И «Между шкафом и основанием котла должен быть зазор 100 мм».

Так что мы взяли это во внимание при разработке дизайна.

Как упаковать в котел?

Размеры большинства современных котлов теперь позволяют разместить их в стандартном кухонном шкафу, поэтому я решил поместить наш в кухонный шкаф, сделанный своими руками. Я использовал шкаф IKEA Method (открывается в новой вкладке), так как остальная часть подсобного помещения была построена с использованием их системы кухонных шкафов, и они являются доступным и качественным вариантом.

Другим отличным вариантом было то, что вы можете легко установить любой из множества вариантов дверцы шкафа в IKEA, которые просты в установке. Трубопровод в верхней и нижней части котла довольно заметен, а часть кирпичной кладки была обнажена, поэтому я пошел с высоким шкафом, чтобы скрыть все это.

Для самостоятельной установки котла вам потребуется:

• Кухонный шкаф новый/б/у – мы использовали Ikea Metod Шкаф
• Дверца шкафа, мы использовали Ikea Veddinge Door tab)
• Дверные петли — мы также использовали петли Ikea (открывается в новой вкладке)
• Дверные ручки на выбор — мы выбрали дверную ручку B&Q
• Строительная древесина и крепеж

1.

Измерьте шкаф

При выборе размера шкафа необходимо оставить достаточный зазор сверху и снизу. Рекомендуемое расстояние указано в руководстве производителя, однако для современных котлов оно довольно мало.

Не забудьте принять во внимание все трубопроводы, так как вы можете захотеть скрыть и их, и помните, что вы хотите убедиться, что у вас также достаточно места для обслуживания и достаточной вентиляции.

(Изображение предоставлено Джо Лемосом)

Я использовал нижний шкаф размером 60x37x200 см, который немного меньше, чем обычный шкаф, но в нем достаточно места для размещения котла. Шкаф был слишком высоким для того, что мне было нужно, поэтому мне пришлось урезать его до нужного размера. В ИКЕА есть много разных размеров шкафов на выбор, поэтому, надеюсь, вы сможете купить шкаф нужного размера. Если вы обрезаете шкаф по размеру, я бы порекомендовал сделать его размером с одну из их стандартных дверей, это значительно упрощает установку двери, поскольку петли будут идеально сочетаться со шкафом. Мне нужно было 135 см высоты, чтобы накрыть котел, поэтому я обрезал шкаф на 140 см, что позволило мне использовать стандартную дверь Ikea 140×60 см.

2. Обрежьте ваши шкафы до размера

Чтобы обеспечить чистый срез без сколов шпона, я рекомендую наклеить малярную ленту на секцию, которую вы планируете вырезать. При разрезании шкафа у вас останется необработанный край, поэтому убедитесь, что он находится в месте, которое вы не можете видеть, то есть над котлом вне поля зрения. Я вырезал с помощью лобзика и убедился, что он квадратный, прикрепив прямой кусок дерева к корпусу, чтобы направлять мой лобзик. Это можно сделать и с помощью ручной пилы или циркулярной пилы.

(Изображение предоставлено Джо Лемосом)

В Ikea есть действительно четкие инструкции по сборке и установке шкафов, которым легко следовать. Если вам нужно изменить свой шкаф, как у нас, подумайте, как вы собираетесь повесить свой шкаф на стену. Для нас это было немного проще, так как под котлом было много трубопроводов, и было проще установить новый шкаф поверх столешницы, удерживаемой скобами. Я прикрепил его к стене сзади и к шкафам справа, прикрепив строительный брус к стене и привинтив шкаф к строительному брусу. Удобство использования строительного бруса в том, что его можно было установить заранее, а значит, выровнять стены, чтобы шкаф получился квадратным.

(Изображение предоставлено Джо Лемосом)

3. Прикрепите дверцу

Когда шкаф был на месте, я прикрепил дверцу IKEA Veddinge белого цвета. Двери довольно легко установить, так как у Ikea есть система петель, которая обеспечивает правильное подвешивание дверей.

(Изображение предоставлено Джо Лемосом)

Больше всего мне нравится в этом шкафу то, что под бойлером было достаточно места, чтобы мы могли спрятать микроволновку.

(Изображение предоставлено Джо Лемосом)

Наконец-то я добавил маленькую латунную ручку, чтобы соответствовать остальным в подсобном помещении. И нам нравится результат!

(Изображение предоставлено Джо Лемосом)

Сколько стоит упаковать в бойлер?

Самостоятельная работа определенно сэкономит нам немного денег.
