Какого размера котельная должна быть в частном доме: Требования к котельной / Коттеджный поселок «Расторгуевъ»

Котельная в доме

Российский климат суров, и без отопления у нас не проживёшь. Если есть возможность подключения к газовой магистрали, то большинство россиян предпочитают отапливать свои дома газом. Но вот в чём штука: устанавливать отопительный котёл в доме нужно по всем правилам, утверждённым руководством газовых сетей.

Разобраться в них обычному человеку довольно сложно. Если же во время приёмки будет найдено хоть одно нарушение, то ваш котёл подключат лишь после устранения всех огрехов. У газовщиков чувство юмора, как правило, отсутствует, и это вполне объяснимо – их небрежность при подключении отопления вполне может обернуться взрывом дома.

Исходя из вышесказанного, мы решили рассказать простыми словами о том, как должна быть устроена котельная в частном доме. Итак, открываем

1) МДС 41-2.2000 Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных;

2) CП 60.13330.2016 Отопление, вентиляция и кондиционирование воздуха. п. 6.5.1 -6.5.8;

3) СП 55.13330.2016 Дома жилые одноквартирные п.7.13 -7.14;

4) СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб, п.6.17- 6.25.

и изучаем.

Там где нормы противоречат друг другу, принимаем во внимание более жесткое требование, чтобы соответствовать всем.

Где ставить котёл?

Прежде всего, следует указать: фэн-шуй к выбору места для отопительного котла применять не стоит. В этом важном деле необходимо исходить из мощности агрегата.

• Котёл до 36 кВт можно поставить на кухне, даже если там уже есть газовая плита и водогрейная колонка.
• Для котла свыше 36 кВт потребуется отдельное помещение – котельной (топочной).
• Помещение котельной нельзя совмещать с санузлом: т.е. размещать в котельной душевую, ванну, унитаз.

При желании во всех наших домах котел можно размещать на кухне: мощность агрегатов, согласно теплотехнических расчетов, чаще всего составляет 20-25 кВт. Но для большинства проектов, для газового котла в проектах предусмотрена котельная.

Какой должна быть котельная в доме?

Техническое помещение, в котором вы будете устанавливать котёл, нужно сделать достаточно просторным и удобным для ремонта и эксплуатации. Если вам придётся протискиваться между котлом и стенкой, прижимаясь к поверхности агрегата животом или спиной, инспектор газовой службы без разговоров запретит эксплуатировать такую «удачную» отопительную систему.

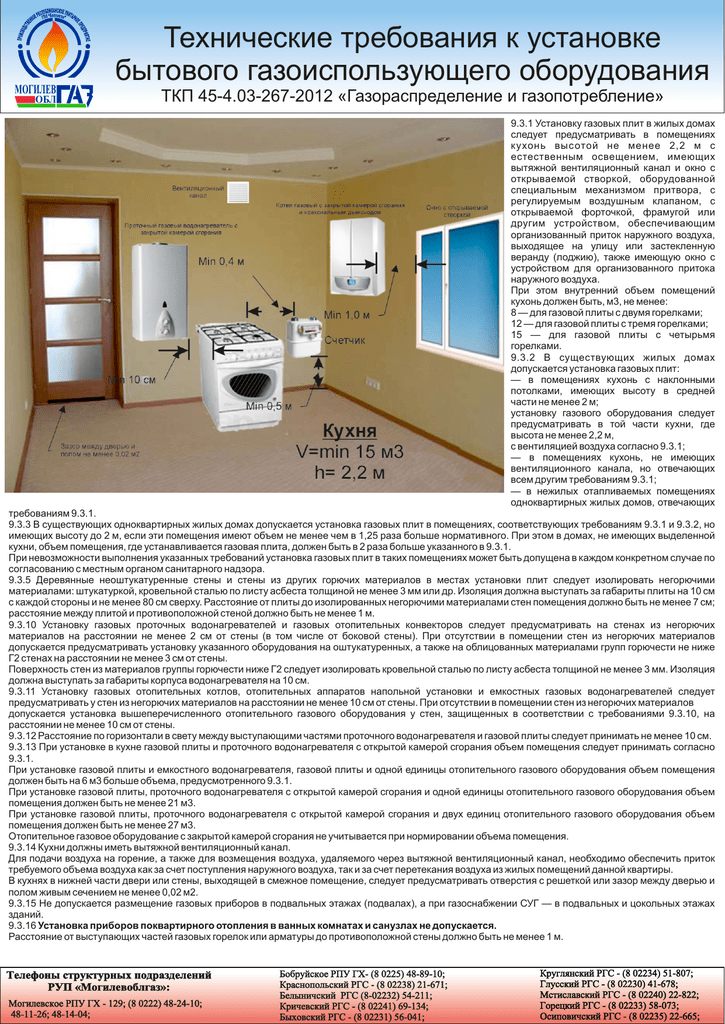

Если котёл будет стоять на кухне

Итак, рассмотрим кухню, в которой будет установлен котёл на газе, вырабатывающий менее 36 кВт тепла.

Это комната, объём которой составляет не меньше 15 кубометров плюс 0,2 кубометра на каждый киловатт тепловой мощности. При этом расстояние от пола до потолка не должно быть меньше 2,5 метров.

В качестве примера проверим, подходит ли для котла с тепловой мощностью 20 кВт кухня 3х4х2,5 метра. Объём помещения равен 3х4х2,5=30 м³. Минимальный объём кухни для 12-киловаттного котла составляет 15+ 20х0,2=19 кубометра. Следовательно, наша кухня вполне соответствует требованиям по кубатуре.

Однако объёмом помещения требования не ограничиваются. В кухне необходимо обеспечить постоянный приток воздуха, поэтому там должны быть:

• окно, причём обязательно с открывающейся форточкой, чтобы кухню можно было в любой момент проветрить;
• дверь с вентиляционным отверстием, живое сечение которого равно или превышает 0,025 м²;
• вентиляционный канал с вентиляционной решеткой.

«Живое сечение» вентиляционного зазора – это суммарная площадь всех отверстий, если зазор забран решёткой. Учитывается только площадь проёмов, в которые проходит воздух, но не площадь, перекрытая полосами решётки.

Как видите, требования Инструкции довольно строги, но их выполнение не требует невероятных усилий. С ними вполне можно справиться без грандиозного удорожания проекта.

А если котёл будет стоять в отдельном помещении?

Если для обогрева дома потребуется более 36 кВт энергии, тогда котельная нужна обязательно. Если меньше, тогда решать Вам, где размещать котел: на кухне или в топочной, но топочная — это все-таки удобнее.

Объём (кубатура) котельной должна быть не меньше 15 кубометров, а потолок – не ниже 2,5 метра.

• окно, чтобы обеспечить днём естественное освещение;

Для монтажа котла категорически не подходит помещение без окон. Оконный проём необходим для естественного освещения топочной. Но самое важное – если случится взрыв газа, то сила взрыва будет направлена через окно наружу, а другие помещения не пострадают.

Размеры окна для отдельной топочной, согласно требованию Инструкции так, чтобы площадь остекления была не меньше 0,03 м² на каждый кубометр объёма комнаты. В соответствии с СП предписывают соблюдать следующие размеры остекления:

• при толщине 3 мм – площадь каждого отдельного стекла должна быть не меньше 0,8 м²;
• при толщине 4 мм – не меньше 1,0 м²;
• при толщине 5 мм – не меньше 1,5 м².

Два документа дают противоречивые указания. Значит, чтобы гарантированно ничего не нарушить, выбирайте размеры окна так, чтобы удовлетворить обоим нормативам. То есть, если объём вашей котельной составляет 30 кубометров, площадь стекла должна быть не меньше 0,9 м², а если 15 м3, тогда 0,8 м2 при 3 мм стекле.

Соответственно котельную обязательно проектировать у внешней стены дома.

• Отдельный выход в нежилое помещение или наружу. Впрочем, правила допускают и наличие двух входов в котельную. Сама дверь должна быть противопожарной и соответствовать 3-му классу пожарной безопасности.
• Вентканал для эффективного воздухообмена.
• Аварийный трап для слива воды из отопительной системы.
• Сигнализатор загазованности на случай утечки последнего и клапан, который автоматически перекрывает подачу газа при наступлении аварийной ситуации.

Стены между топочной и остальными помещениями дома должны быть возведены из материалов, которые могут 45 минут выдерживать распространение огня без деформации. Для этих целей подойдут любые каменные материалы (вспененный бетон, кирпич, керамические блоки, обычный гипсокартон).

Особенности установки отопительного котла

Многие изготовители отопительного оборудования описывают правила монтажа своих агрегатов в прилагаемой инструкции. Если вам не повезло, и производитель не указал требования безопасности при монтаже, ничего страшного – нужно просто следовать родному Своду Правил 42-101-2003, который плохого не посоветует. Вот основные требования, которые озвучены в этом документе.

1. Стены вашей топочной или кухни желательно возводить из несгораемого материала – кирпича, бетона, газобетона, керамических блоков. На такой стене котёл можно подвесить без всяких предосторожностей, следя лишь за тем, чтобы оставить зазор не меньше 2 см между стеной и корпусом котла.

2. Если стена кухню или топочной, на которой будет висеть котел выполнены из материала, который в той или иной степени поддаётся горению – гипсокартона, каркасных конструкций, древесины и т. д. – то место установки котла нужно заранее подготовить. Для этого эта стена должна быть отделана несгораемым отделочным материалом – асбестом не тоньше 3 мм, поверх которого крепится листовая сталь, огнеупорной плиткой, штукатуркой, цементной стяжкой и т.д. Это покрытие должно выступать за границы корпуса котла не меньше, чем на 10 см, а сверху – не меньше, чем на 70 см. Можно обойтись и без защиты стен, но тогда котёл придётся вынести не меньше чем на 25 см от поверхностей.

3. При размещении отопительного котла в одном помещении с другим газовым агрегатом (плитой, газовой колонкой и др.) нужно оставить между ними зазор не меньше 10 см. Это расстояние измеряется по горизонтали между крайними точками выступающих частей обоих агрегатов.

4. Если отопительный котёл устанавливается на деревянном полу, поверх древесины нужно уложить несгораемое покрытие с пределом огнестойкости не ниже 0,75 часа. Это означает, что огнеупорный слой не разрушится в течение 45 минут под действием открытого огня. Для этих целей подойдут не только вышеуказанные несгораемые отделочные материалы, но и гипсокартон. Покрытие должно не меньше, чем на 10 см выступать за пределы корпуса котла с каждой стороны.

5. Если между котлом и стеной или котлом и плитой (колонкой и др.) есть проход, то его ширина должна быть не меньше одного метра, считая от крайней точки самой выступающей детали.

Что в наших проектах

В нашей проектной документации заложены все описанные требования к котельным, даже если вы видите, что планировка на сайте показывает топочную не в правильном месте. Как это проверить? Загрузите файл «линейные размеры помещений PDF» (справа от планировки) – он содержит те планировки, которые вы увидите в своей проектной документации, адаптированные к нормам Российской Федерации.

Заключение

Итак, ваша топочная может располагаться в любой части дома – хоть в подвале, хоть на чердаке, ограничений для таких котлов не предусмотрено (но выполнить все требования для подвала и тем более чердака будет сложно ).

1) Её кубатура должна быть не меньше 15 кубометров при высоте потолка не ниже 2,5 метра.

2) В комнате обязательно должны быть окно и выход в нежилое помещение, причём площадь стекла в окне будет не меньше 0,8 м².

3) Кроме того, в котельной потребуется вентиляция;

4) А стены нужно возвести из каменных материалов или обеспечить вокруг котла отделку из несгораемых материалов.

Как видите, в перечисленных требованиях нет ничего запредельно сложного. Если ваша котельная будет им соответствовать, подключение котла к газовой магистрали должно пройти гладко.

Но есть один маленький нюанс – это территориальные строительные нормы. Кроме тех документов, которые мы указали в начале статьи, газовщики оперируют и своими региональными документами, в которых могут быть дополнительные требования (например, запрещающие размещать котел на кухне при любых обстоятельствах). Поэтому перед строительством дома согласуйте проект котельной с газовой службой. На всякий пожарный ;-).

Надеемся теперь Вы легче найдете общий язык с газовой службой!

ПРИСОЕДИНЯЙТЕСЬ К НАМ В СОЦИАЛЬНЫХ СЕТЯХ
И УЗНАВАЙТЕ НОВОСТИ ПЕРВЫМИ

Какой должна быть дверь в котельную: требования

1. Главная
2. Покупателям
3. org/ListItem»> Статьи
4. Какой должна быть дверь в котельную: требования

Котельная представляет собой часть коммерческих или жилых (твердотопливные котлы устанавливать запрещено) зданий, в которых находится множество механических и электрических узлов, а именно отопление, газ, электричество и другие элементы.

Все эти зоны требуют безопасности и часто допуска только специализированного персонала. Они также нуждаются в постоянной вентиляции, которая обеспечивается не только окнами, но и жалюзи внутри дверных створок.

Котельное помещение ограждается от остальной части дома или здания.

Делается это для защиты от утечки любых опасных газов.

В котельной лучше всего использовать вентилируемую дверь. Она позволяет подавать воздух внутрь помещения. Для максимально эффективной работы и безопасности необходимо нагнетание воздуха в дом.

Основные требования к дверям котельной

• дверь технического типа;
• открытие наружу, другие внутренние помещения, во двор, но не в саму котельную;
• наличие минимум одного окошка, а также вентиляции на дверях в виде решетки или жалюзи.

Для того чтобы не нарушить никаких законных норм и требований, следует ссылаться на «Общие требования по строительству и проектированию систем газораспределения» (документ).

Куда должна открываться дверь в котельную

Дверь в бойлерную должна открываться исключительно наружу (СП 42-101 от 2003 года). Это касается мощности газового оборудования больше 150 КВт. То есть, согласно нормативным законам, она может открываться или в сторону соседних помещений, либо просто на улицу, но никак не внутрь самой котельной. Что касается стороны открывания, она может быть правой или левой.

Ширина и высота дверей

Согласно действующим правилам СНиП 2.01.02-85 –  дверь в бойлерном, а также котельном помещении должна быть минимум 80 сантиметров в ширину. Говоря о высоте, минимальные показатели составляют 2 метра. В некоторых случаях (когда речь идет о помещениях цокольного, подвального или технического типа) данный параметр может быть уменьшен до 1,9 метров. Если двери выходят на чердак, тогда высота допускается 1,5 м.

Какие материалы используются для дверей в котельную

Противопожарные двери обычно тяжелее стандартных моделей. Они сделаны из тяжелых материалов, таких как металл, гипс, древесина, сталь или алюминий.

Двери для бойлерных должны соответствовать сертификационным требованиям СП 41-104-2000. Чтобы выдерживать температурные кривые, необходимо соблюдать степень огнестойкости, которая должна полностью соответствовать противопожарным нормам – индекс EI30.

Помимо этого при открытом пламени дверь обязана не пропускать открытое пламя наружу в течение минимум получаса.

Двери в котельную изготавливаются из цельного деревянного каркаса, и могут быть покрыты, к примеру, специальным огнеупорным стеклом или другими компонентами. Стекло должно выдерживать прямой контакт с огнем в течение 60 минут, при этом не плавясь.

Вспучивающийся уплотнитель будет располагаться по краям двери. Он предназначен для расширения при температуре выше 200°C и герметизации зазоров между рамой и дверью.

Чаще всего используется два типа замков: ригель и защелка.

Вентиляция в дверях для котельной

В качестве вентиляции дверей котельной обычно используется специальная решетка или жалюзи. Делается это с целью свободного перемещения воздуха. Они свободно пропускают воздух внутрь.

Когда воздух выталкивается из отверстий котла, ему требуется приток необходимого количества свежего воздуха. Только так он будет работать максимально эффективно.

Без решетчатых или жалюзийных дверей запах газа при утечке почувствовать гораздо труднее. От этого зависит пожарная безопасность. Если помещение закрыто, в этом случае будут неминуемо накапливаться вредные газы, которые без принятия необходимых мер могут привести к воспламенению и даже взрыву.

Если в котельной отсутствует циркуляция воздуха, в помещении может скапливаться влага. Это приводит к появлению плесени и грибка. Дверь с жалюзи или решеткой – лучший способ обеспечить безопасность и здоровье вашей семьи. Они также обеспечивают надлежащее функционирование котельного оборудования.

Остекление

Исходя из необходимости постоянного контроля состояния внутри котельного помещения, дверь может быть оснащена стеклянным окном. Его размеры должны быть минимум полметра квадратных, чего вполне достаточно для хорошего обзора.

Насколько близко дверь может находиться к котлу?

Если вы устанавливаете котел в небольшом пространстве, необходимо обеспечить достаточный доступ к нему, причем именно в передней части для максимально удобного обслуживания.

Если доступа спереди недостаточно, тогда, согласно нормам и правилам, оборудование котельного помещения будет считаться противозаконным. Кроме того, в таких условиях котел может работать неправильно, поскольку будет недостаточно места для вентиляции.

Также важно оставить не менее 8 сантиметров от входа до любой стены или двери. Это делается для того, чтобы котел мог получать воздух, необходимый для надежной работы, и не перегреваться.

Какие качества должны иметь двери для котельной?

Дверные конструкции должны обладать:

• прочностью, надежностью;
• возможностью монтажа в дверные полотна жалюзийных панелей или металлических решеток, причем различных размеров;
• максимально возможной циркуляцией воздушного потока
• надежной фурнитурой;
• более чем одним вариантом блокировки;
• специальной сеткой против птиц и насекомых;
• наличием порога с необходимым уровнем наклона;
• различными опциями безопасности, касаемо огня

Из-за потенциальных угроз воспламенения иногда может потребоваться противопожарная защита. Сюда же относится утвержденный способ выхода персонала в случае возгорания или взрыва.

С внешней стороны в котельных может использоваться защита от насекомых, птиц или грызунов. Еще могут использоваться износостойкие лакокрасочные покрытия для защиты от непогоды и другие элементы.

В тех местах, где требуется вентиляция, жалюзи или решетка крепятся к стальным дверям котельной. Они должны быть сконструированы так, чтобы не ставили под угрозу безопасность. Двери котельной с решеткой или жалюзи доступны на всю ширину и высоту или определенную часть. Они также устанавливаться внутри стальной дверной обшивки. Размер и место решетки определяются индивидуальными требованиями к вентиляции частного дома.

Для котельных в отдаленных и открытых местах прекрасно подходят двери из перфорированной стали. Они отличаются высоким качеством и надежной фурнитурой.

Безопасность

Конструкции для котельных помещений производятся по международным стандартам. Чаще всего это маркировка CE. Она обозначает, что материал полностью безопасный. Такие двери могут монтироваться в зданиях любого типа. Они прекрасно переносят повышенную интенсивность использования и количество трафика.

Каждая дверь должна пройти соответствующие проверки. Это обеспечивает полную защиту, надежность и безопасность. Дверная фурнитура должна состоять из петель из нержавеющей стали, прочных болтов в количестве, соответствующем ширине и высоте двери. Ручки изделия обязаны быть с качественными креплениями.

Роль дверных накладок и планок заключается в препятствовании защемлению. Это усиливает безопасность еще больше. Системы запирания должны иметь несколько вариантов, прочные рычажные ручки и дверные цилиндры с высокой степенью защиты, особенно там, где требуется операция с ключом.

Размеры котельной в частном доме для газового котла: нормы площади

Система отопления частных коттеджей чаще всего автономная. Это удобнее: хозяин дома самостоятельно определяет режим отопления, контролирует расход топлива и регулирует работу. Основным источником тепла в системе является газовый котел. Для него и для его периферии рекомендуется оборудовать в частном доме котельную.

Содержание

1. Назначение котельной
2. Основные нормативные документы
3. Правила размещения котельной в доме
4. Требования к помещению
5. Требования к котельной пристроенной к дому
6. Какой площади должно быть помещение
7. Размер пеллетной котельной в доме
8. Размещение котла на кухне, в кладовой или прихожей
9. Окно котельной
10. Требования к дверям котельной
11. Требования к стенам в котельной
12. Проектирование и расчет
13. Воздухообмен
14. Приточно-вытяжные потоки
15. Электричество
16. Состав проекта отопления

Назначение котельной

Котельная в частном доме — служебное помещение с отопительным оборудованием

Тепловое оборудование классифицируется как небезопасный в аварийной ситуации. При протечке газового котла или подающих труб существует вероятность возгорания, взрыва, возгорания и отравления. Поэтому монтировать такое оборудование необходимо в соответствии с нормами СНиП.

Оптимальный вариант обустройства – отдельное специальное помещение для газового котла и оборудования для его обслуживания. Строят его так, чтобы в случае повреждения, аварии или во время ремонта не пострадали проживающие в доме люди, а также жилые помещения.

Места для размещения:

• чердак или мансарда;
• подвал – на сегодняшний день самое популярное решение;
• отдельный хозблок — рекомендуется, если дом старый;
• комната в доме;
• Пристроенная котельная.

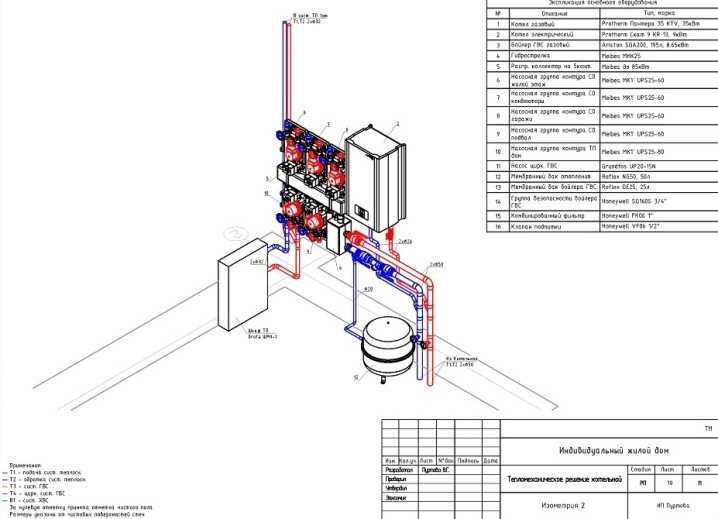

Проект котельной на базе газового аппарата и на базе электрокотла согласовывается с государственными организациями.

Основные нормативные документы

Бытовая автоматическая система управления газом

Основой нормативной документации на строительство котельной являются документы СНиП. В перечень входят:

• п.6.17-25 СП 42-101-2003;
• п. 6.29-48 СП от 2.04.08-87;
• глава 4 в СП 41-104-2000;
• п.7 СП 62.13330.2011;
• п.6.6 СП 60.13330.2012;
• п.6.12 СП 55.13330.2011;
• Инструкция МДС 41.2-2000 о размещении газовых котлов.

Нормы СНиП постоянно обновляются и изменяются. С 2019 года обязательным элементом стало оснащение газовой котельной датчиком загазованности.

Правила размещения котельной в доме

Проект котельной

Разработку проекта котельной лучше доверить специалистам. Помимо норм СНиП существует множество дополнительных ограничений на размеры помещения и его обустройство, касающиеся пожарной безопасности, требований к частоте воздухообмена, особенностей эксплуатации.

На выбор помещения влияет мощность обогревателя:

• Если мощность газового котла не превышает 30 кВт, его можно установить в любом месте, в том числе на кухне и в коридоре.
• Оборудование мощностью до 60 кВт также можно установить на кухне или в зале, но недостаточный воздухообмен компенсировать приточным воздуховодом диаметром не менее 15 см.
• Устройство мощностью от 60 до 150 кВт монтируется только в специально подготовленном помещении.
• Еще более мощные агрегаты устанавливаются только в отдельном здании.

Если в специальном сооружении все устроено для правильного размещения котла, то в подсобных помещениях или в подвале необходимо учитывать особенности монтажа и устройства различных систем. Газовый котел монтируется на пол или на стену. При этом на стене в кухне допускается монтировать прибор мощностью до 60 кВт, а в прихожей — только до 35 кВт.

Одноконтурный котел работает только на отопление дома, двухконтурный поставляет горячую воду. Этот вариант выбирается, если используется небольшое количество горячей воды. Тогда котельная тоже заменяет котельную.

Требования к помещению

Пол, стены и потолок обшиты негорючими материалами

Помещение для газового котла должно удовлетворять ряду следующих условий.

• В кочегарке должно быть окно. Он может быть как пластиковым, так и деревянным. Его площадь рассчитывается из пропорции – 0,03 м² стекла на 1 м³ помещения. Поэтому строят котельную в подвале только в том случае, если хозблок относится к полуподвальным помещениям.
• Требуется вентиляция. Мощность и тип системы зависят от параметров котла.
• Установка комплектуется водопроводными и канализационными трубами, газовыми трубами, системами управления и электропроводкой. Оборудование должно располагаться так, чтобы был свободный доступ к котлу и к любому нагревательному элементу.
• Обшивать стены, полы, потолки можно только негорючими материалами. Для стен и пола обычно берется плитка, допускается оштукатуривание.
• В котельной допускается установка не более 2 устройств.
• Учтен вес котла. Если она превышает 200 кг, под нее возводят железобетонную подушку или плитный фундамент.
• Все проемы должны быть отделаны негорючими материалами, створки должны открываться наружу.
• Ко всем элементам системы отопления должен быть свободный доступ.

Котельные предпочтительнее устанавливать в северной или восточной части дома. Обычно их объединяют с санузлом, котельной, кухней.

Требования к котельной пристроенной к дому

Иногда под котельную выделяют отдельный модуль.

Для кочегара можно построить отдельный модуль. К этому варианту прибегают редко, так как обычно пристройка искажает внешний вид здания. Однако если устанавливаемое оборудование имеет большую мощность, другого выхода нет.

К пристройке предъявляется ряд особых требований:

• Фундамент строения не соединяется с фундаментом здания, между ними оставляют зазор, часто дополнительно гидроизолируют.
• Газовые приборы сильно нагреваются, поэтому стены, пол и потолок выполнены и отделаны только негорючими материалами.
• Фундамент под пристройку представляет собой плиту высотой не менее 20 см.
• Для дымохода требуется специальный фундамент.

Отдельная или пристроенная котельная, как и комната в доме, оборудуется собственной вытяжкой. Нужны окна.

Строительство пристроенных и крышных котельных допускается при соблюдении норм давления и температуры воды.

Какой площади должно быть помещение

В деревянном доме котлы устанавливаются на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентируются СНиП. Параметры определяются мощностью оборудования.

Правила следующие:

• При мощности до 30 кВт требуется 7,5 м² для оснащения агрегата под газ. Высота помещения около 2,5 м, поэтому при установке на кухне нужно рассчитать кратность воздухообмена.
• Для нагревателя мощностью 60 кВт требуется 15 м³.
• Площадь котельной в частном доме для газового бытового котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
• Объем кочегарки для агрегата мощностью до 350 кВт не менее 20 м³.

На самом деле площадь комнаты должна быть больше. Ведь рядом с агрегатом необходимо разместить сервисное и измерительное оборудование так, чтобы оставался свободный доступ к любым элементам и аппаратам.

При размещении котла в деревянном здании расстояние от агрегата до стены, обитой в этом месте железом, должно быть не менее 40 см.

Размер пеллетной котельной в доме

Пеллетная котельная

При отсутствии централизованного газоснабжения вместо газового котла устанавливается пеллетный котел. Этот твердотопливный вариант привлекает своей экономичностью и возможностями автоматизации. Пеллеты могут храниться в специальном бункере, откуда по мере необходимости подаются в котел.

Бункер и обогреватель размещаются в разных комнатах или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для обогрева 400 м² в течение 6 месяцев. Площадь склада составляет 4 м². Размеры котельной рассчитываются стандартным образом.

Размещение бункера и пеллетного котла в одном помещении запрещается. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или прихожей

Котлы допускается устанавливать на кухне при объеме помещения 21 м³

Если мощность прибора не превышает 60 кВт, установка в подсобных помещениях в дом разрешен. Газопроводы разрешают установку, если кубатура кухни 21 м³ или кухни-столовой – 36 м³.

Здесь устанавливаются как напольные, так и настенные котлы. Оборудование — насосы, смесители, распределители, коллекторы обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, ограничений на установку нет.

Преимущество такого расположения: нет необходимости выводить дымоход на крышу. Достаточно вывести трубу на фасад.

Категорически запрещается ставить газовый котел в ванной или в ванной комнате.

Окно котельной

Обязательное требование – открывающееся окно. Его конструкция строго регламентирована ГОСТ Р 56288-2014. Окно относится к категории легко сбрасываемых. Он может располагаться на стене, на потолке или в приямке.

Предназначен для защиты здания от взрыва. При аварии ударная волна выбивает окно и благодаря этому несущие конструкции дома не повреждаются.

Площадь остекления рассчитывается исходя из параметров помещения:

• при площади котельной до 9 м² устанавливается окно площадью не менее 0,8 м²;
• в помещении площадью более 9 м² площадь остекления не является рамой, рассчитанная из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается установка однокамерного стеклопакета толщиной до 4 мм. Нельзя использовать поликарбонат, защитное стекло, армированное стекло.

Требования к двери котельной

Дверь должна быть оборудована в пристроенной котельной. Из помещений внутри коттеджа — в подвал, на кухню — отдельная дверь не нужна.

Исключением является котельная на пеллетах или дровах. Здесь необходим выход на улицу.

Требования к двери в жилищную котельную следующие:

• расстояние от двери в помещение до входной двери должно быть не более 12 м;
• створка должна открываться наружу для облегчения выхода из котельной;
• ширина дверного полотна превышает ширину котла на 20 см;
• полотно должно соответствовать типу 3 с EI15 — дверь стальная с негорючим наполнением;
• порог перед входом должен быть на 10 см выше пола в коридоре для предотвращения затопления в случае протечки.

Для слива воды установлен канализационный трап.

Требования к стенам в котельной

Для приставных или отдельных модулей также представлены определенные строительные нормы. Стены строят только из несущих или самонесущих материалов – кирпича, пенобетона, газоблока. Такой материал выдерживает открытый огонь 120 и даже 180 минут.

Также учитывается нагрузка на подшипник. Вес котлов и расширительных бачков довольно большой. Кирпичная стена выдержит такую ​​нагрузку.

Каркасная технология и сэндвич-панели не подходят, так как используемые в строительстве материалы горючи.

Проектирование и расчет

Проектирование и расчеты должны выполнять специалисты

Лучше специалисту создать проект и рассчитать планировку котельной. Однако владелец должен быть знаком с общими требованиями организации.

Воздухообмен

Частота полного воздухообмена зависит от назначения помещения. На кухне воздух должен полностью обновляться за 1 час, но с учетом того, что для работы газовой плиты требуется дополнительно 100 м³. Если речь идет об отдельной котельной, то воздух обновляется три раза в час. Однако в этом случае воздухообмен необходимо рассчитывать с учетом объема приточного воздуха для сжигания газа.

На самом деле расчет прост. Например, для нормальной циркуляции воздуха в котельной площадью 12 м² при высоте 3 м требуется 12*3*3=108 м³ воздуха в час.

Приточно-вытяжные потоки

Приток размещается внизу двери или стены. Лучше, если воздух будет поступать в помещение с улицы, но допускается и изнутри дома. Размеры отверстия определяются мощностью котла, размерами помещения и типом агрегата. Так, для твердотопливного котла с закрытой топкой считается только трехкратный воздухообмен. Для модели с открытым очагом учитывается воздух для горения.

Допускается производить расчет с учетом только площади дома.

Вытяжная шахта обычно располагается рядом с дымоходом. Обязательное условие – вытяжка должна быть выведена на крышу здания, иначе в вентиляции не будет тяги.

Не устанавливайте вентилятор в вытяжной канал.

Электричество

Проводка в котельную заводится обычным способом. Электрические кабели рекомендуется прокладывать в стенах. При большой мощности нагревателя его лучше подключать через отдельный щиток.

Состав проекта отопления

В проект входит перечень чертежей и планов с описанием всех элементов системы отопления и котельной. Необходимы следующие документы:

• план системы отопления и теплых полов, если она оборудована;
• аксонометрические схемы обеих систем;
• чертежи серийных узлов соединения и крепления трубопроводов;
• Тепловая схема котельной;
• план фундамента, если таковой имеется;
• схема прокладки дымохода;
• компоновка котельного оборудования;
• спецификация используемого оборудования и материалов;
• общие чертежи.

Котельная для газового котла — специальное помещение. Он обустраивается своими руками в соответствии с рядом очень строгих правил. Учитываются пожарная безопасность, санитарные нормы, требования воздухообмена, правила эксплуатации котла.

Вентиляция в котельной в частном доме с газовым котлом: расчет и требования

• На потолке должен быть вентиляционный выход. Котельная должна быть подключена ко всей вентиляционной системе дома, если таковая имеется.
• Как сделать вентиляцию в котельной частного дома: стену, в которой проходит дымоход, нужно пробить в двух местах: в одном выход дымохода из стены, подвод к котлу и второе место внизу прочистить мусор, скопившийся в дымоходе, но при этом не менее 25 см от верхнего выхода (который подключен к котлу).
• Подача воздуха в котельную осуществляется через отверстия в нижней части двери или через вентиляционный канал.
• Отверстия для забора воздуха рассчитываются из расчета: 8 см² на каждый кВт мощности котла, если забор воздуха осуществляется с улицы. Соответственно 30 см², если забор воздуха изнутри.
• Также обязательно изучите документацию на котел, наверняка там описаны требования к вашей конкретной модели котла.

Необходимость циркуляции воздуха в газовой котельной

Даже при небольшом наличии угарного газа ухудшается самочувствие жильцов дома. Головная боль, резь в глазах, вялость – это меньшее, что сопровождает человека при отравлении газом.

Наиболее опасны его утечки, так как часто приводят к взрыву или пожару. А также неправильно рассчитанная вытяжка напрямую влияет на производительность котла.

Это связано с тем, что для нормального сгорания топлива необходим свежий кислород. А если его недостаточно из-за плохой вентиляции, то газ горит хуже и, соответственно, котел отдает меньше тепла.

ВНИМАНИЕ! Плохая вытяжка с напольным котлом служит источником газа и горения внутри выхлопной трубы, в результате чего уменьшается ее проход, ухудшается тяга и помещение становится задымленным.

Требования к вытяжке

В газовых котельных к системе вентиляции предъявляются повышенные требования.

Кроме того, такие помещения могут быть оборудованы:

• Как отдельное здание.
• Пристроить дома к зданию.
• В подвале.
• В отдельной комнате в здании.

Если оборудование рассчитано на сжиженный газ, то для этих целей нельзя использовать подвалы и чердаки, так как удельный вес газа больше, чем у воздуха.

В результате в случае протечки он тонет и становится взрывоопасным. Наряду с выделением отдельных комнат современные настенные котлы допускается размещать на кухне.

Рекомендуем ознакомиться: Вентиляция в каркасном доме

Несмотря на наличие коаксиального дымохода, помещения для них должны соответствовать следующим требованиям:

1. Площадь около 12 м2.
2. Высота до потолков более 220 см.
3. Размер окна должен быть не менее 0,05м2 на 1м³ объема помещения.
4. Наличие окна или открывающееся окно.
5. Котел подвешивается на стену из негорючего материала, при этом расстояние от соседней перегородки должно быть не менее 20 см.
6. Достаточное количество отверстий для забора воздуха из соседнего помещения.

Как сделать вытяжку

Виды котлов для частного дома

Прежде чем обустроить вытяжку в своем доме, важно правильно определить необходимое оборудование (в том числе тип котла), материалы используемые и тип отводных воздуховодов. Начать следует с комплекта оборудования, подобранного с учетом следующих факторов:

• площадь будущей котельной;
• безопасное расстояние до легковоспламеняющихся предметов;
• тип самого помещения;
• сумма сметных расходов.

Также важно определиться с типом котла, выбранного для отопления частного дома. Оптимальным вариантом для этого случая являются электрические, газовые или твердотопливные (пеллетные) агрегаты. В случае частых перебоев с электричеством рекомендуется устанавливать комбинированные котлы, работающие на нескольких видах топлива.

В качестве примера выбран газовый агрегат средней мощности, что объясняется сравнительной дешевизной используемого в них энергоносителя и эффективностью самого способа нагрева. Рабочая температура в камере сгорания такого образца значительно ниже, чем у других моделей.

Материалы вытяжки

При выборе материала для обустройства вытяжки исходят из возможностей и конкретных условий работы. Чаще всего для этих целей выбирают:

• кирпич;
• керамика;
• металл.

Кирпич обычно применяют для изготовления колпаков твердотопливных котлов. Несмотря на то, что чистить его достаточно сложно, срок службы агрегатов с такой вытяжкой достаточно велик. Этот материал не подходит для газовых агрегатов, так как при низких температурах горения в трубе будет скапливаться конденсат.

Гораздо лучше для газа подходит керамика – она выдерживает температуру до 650°С. Но в этом случае необходимо предусмотреть защиту от воспламенения сажи в дымоходе, предусмотрев канал для отвода конденсата. Как вариант — утепление выпускных каналов минеральной ватой.

Стальная труба – хороший выбор для твердотопливных и газовых систем отопления. При относительно высоких температурах с твердыми окатышами выбирают колпак из жаропрочного металла с более толстыми стенками (до 1 мм), а при использовании газа этот показатель принимают равным 0,6 мм.

Выбор типа вытяжного канала с вентилятором

Следующим шагом является выбор вытяжного канала с вентилятором, подходящего для данных условий, гарантирующего требуемую производительность. Этот показатель определяется простым расчетом по формуле, учитывающей объем котельной (пусть он будет равен 10 м³) и необходимость трехкратного обновления в ней воздуха в течение суток. Перемножив эти две цифры, вы получите 30 м³/час — это минимальная мощность необходимого вентилятора.

Коаксиальные дымоходы доступны в двух различных исполнениях: горизонтальном и вертикальном. Первые традиционно монтируются вдоль стен, а вторые укладываются в любом допустимом месте с выходом через потолок на чердак и крышу.

При выборе вертикального дымохода следует быть готовым к тому, что затраты увеличатся, так как он длиннее и сложнее в установке. Также потребуется отдельный коллектор конденсатора. К недостаткам горизонтальной конструкции относится риск замерзания конденсата в части, выведенной наружу. Чтобы решить эту проблему без больших затрат, достаточно утеплить его минеральной ватой или подобным теплоизоляционным материалом – при не очень сильных морозах это частично помогает. Для предотвращения образования льда на конце трубы монтируется решетчатая головка.

Для правильного монтажа горизонтального дымохода важно придерживаться следующих рекомендаций:

• выход трубы делается примерно на высоте 2 метров от земли;
• расстояние от выпускного канала до расположенного над ним окна не менее 1 метра;
• при прокладке трубы под наклоном 3-12 градусов конденсатосборник делать не нужно;
• запрещается выводить магистраль в соседнее помещение;
• расстояние от выхода дымохода до близлежащей газовой трубы должно быть 0,2 метра и более.

Классическая комплектация горизонтального отвода включает саму трубу, переходники различных типов, а также набор декоративных накладок и наконечников с болтами крепления.

Нормы вентиляции газовой котельной согласно СНиП

При выполнении приточно-вытяжной системы необходимо строго соблюдать все требования СНиП от 2.04. 05-91.

Для газовых котлов необходимо учитывать трехкратный воздухообмен за 1 час, а если такая вентиляция не создается естественным путем, то необходимо предусмотреть принудительную вытяжку.

Схему циркуляции воздуха принимать согласно приложению. 11 СНиП:

• Помещение газовой котельной должно быть оборудовано вентиляцией, при этом выход воздуховода должен располагаться на потолке.
• Подача воздуха осуществляется через вентиляционный канал или через отверстия в нижней части дверей.
• Расход рассчитывается по мощности котла: на 1 кВт мощности должно приходиться не менее 0,08м2 воздуха.
• Приходящие из соседнего помещения: на 1 кВт мощности — свыше 0,3м2 отверстий.

Другие положения по оборудованию системы вентиляции можно найти в нормативно-правовой документации.

Твердотопливные отопительные котлы — монтажный чертеж

Содержание:

1. Особенности эксплуатации твердотопливных котлов 2. Классификация твердотопливных котлов 3. Одноконтурные и двухконтурные котлы 4. Традиционные и газовые генераторный принцип работы 5. Летучий и энергонезависимый вариант 6. Безопасность твердотопливных котлов

Если в поселке нет магистрального газопровода, при создании тепловой сети в частном доме устанавливается многофункциональный твердотопливный теплогенератор или электрокотел.

Правда, для работы последнего потребуется надежная линия электроснабжения, так как при отключении электричества нагревательный прибор перестает функционировать, а постоянные перебои в сети могут привести к поломке оборудования. В этом случае твердотопливный отопительный котел – лучшее решение проблемы.

Виды вентиляции для работы газовых котлов

Система вентиляции представляет собой перечень элементов для забора и удаления воздуха и различается по следующим признакам:

• По принципу формирования воздухообмена ( естественная и принудительная тяга).
• По предварительной записи. Вытяжная, приточная и комбинированная вентиляция.
• По конструкции (канальные и простые).

Рассмотрим более подробно первые два вида вентиляции.

Общие сведения о котлах, их размещении

Газовый котел – это оборудование, позволяющее нагревать и поддерживать воду на определенном уровне температуры за счет тепловой энергии, получаемой в результате сжигания газа. Процесс горения газа сопровождается выделением побочных продуктов, представляющих значительную угрозу для здоровья человека.

Их попадание в организм вызывает нарушения процессов жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и о самом природном газе: он взрывоопасен и требует особого обращения при использовании.

В частных домах используются различные газовые котлы, у которых разные требования к воздухообмену. Установлены требования к размещению мощного напольного оборудования. Такие агрегаты могут быть установлены в отдельном специальном здании, в пристройке к основному дому, на чердаке, в подвале или в цокольном этаже.

Дополнительные требования предъявляются к помещениям, на которых размещается напольный газовый котел:

1. Площадь не менее 4 кв.м.
2. Объем помещения не менее 8 куб.м. м.
3. Высота потолков не менее 2,2 м.
4. Ширина входного проема не менее 80 см.
5. Наличие не менее одного окна с прямым выходом воздуха с открывающимися створками для проветривания.
6. Наличие открытого притока — щель в стеновом или оконном профиле, через которую постоянно подается кислород.
7. Поскольку объект относится к категории взрывоопасных, площадь остекления в нем должна превышать 0,05 кв. м. за 1 куб.м. м. объем помещения.

Применение цоколя и цоколя допускается с ограничениями при соблюдении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и резервной вентиляционных систем, т. к. неисправность воздухообменной конструкции приведет к взрывоопасности.

Чаще всего используются настенные котлы малой мощности. Средняя мощность таких отопительных агрегатов составляет 30 кВт. Они обеспечены производительной и удобной камерой внутреннего сгорания. Это оборудование имеет менее строгие требования к размещению. Настенные котлы можно разместить в подсобном помещении, на кухне или в ванной.

Настенный газовый котел можно разместить на кухне

1. Подача объемов кислорода, необходимых для процесса прямого сжигания. При недостаточной подаче свежего воздуха горение провоцирует выделение избыточного количества вредных соединений.
2. Созданы оптимальные условия для эффективной работы оборудования.
3. Удаление продуктов горения и самого газа из помещения в случае неисправности оборудования.

Классификация вентиляционных систем, применяемых в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточные, вытяжные, комбинированные (соосные).
3. По исполнению: канальные или цельные, без каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность устройства, его функциональные особенности.
2. Площадь комнаты.
3. Нагрузка котла (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и т.п.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом.

Естественная вентиляция в газовой котельной

Если в доме имеется котел мощностью до 30 кВт, то достаточно обеспечить подачу воздуха, оборудовав в нижней части стены вытяжной зонт или дверь. Таким источником может служить яма диаметром 10-15 см.

Для создания вентиляционного канала для притока воздуха необходимо:

1. Установить в отверстие трубу, вырезанную из любого материала (пластик, асбоцемент).
2. Прикрепите москитную сетку к внешней стороне ее конца.
3. Воздухозаборник целесообразно установить рядом с топкой в ​​стене, чтобы воздух мог подсасываться непосредственно в камеру сгорания, не создавая пыли в помещении.
4. Вытяжной канал монтируется через крышу. Он выглядит как труба такого же диаметра, и при этом оснащен защитной сеткой от насекомых и зонтом наверху для защиты от осадков.

ЭТО ВАЖНО ЗНАТЬ! Диаметры вытяжных и приточных вентиляционных труб должны быть одинакового размера для оптимального воздухообмена.

Дверь в котельную, если она оборудована решеткой в ​​нижней части, также может служить вытяжным элементом.

Рекомендуем ознакомиться: 5 бесшумных современных вытяжек для дома — критерии правильного выбора

Свой теплотехник

Установка твердотопливного котла своими руками вполне под силу любому грамотному человеку, достаточно знать некоторые особенности. Мощность котла, диаметр труб отопительного контура и многое другое лучше рассчитать специалисту. Также следует решить, будет ли техника работать на определенном виде топлива или приобретать комбинированное, предусматривающее загрузку разными видами топлива.

Перед началом установки следует разобраться в технологии и изучить схему.

Процесс не сложный, не длительный, но ответственный. Монтаж данного твердотопливного агрегата производится только при четком знании технологического процесса, иначе возможна некачественная работа отопления, выражающаяся в перерасходе топлива, недостаточном обогреве помещения или даже выходе из строя твердотопливного котла.

Перед покупкой прибора следует рассчитать значение требуемой мощности, исходя из объема (не площади!) отапливаемого помещения и коэффициента теплопроводности стен (данные взяты из таблиц), а также решить какую автоматику поставить в будущую котельную, при условии, что регулировка будет автоматической, а не ручной.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточной, но и комбинированной, то есть приточно-вытяжной.

Этот процесс происходит при нагнетании воздуха через приточные и вытяжные трубы вентиляторами — принудительно. За час такое устройство перекачивает не один десяток кубометров свежего воздуха.

В современных вентиляционных установках имеется контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие системы вентиляции подразделяются:

Моноблочные установки. Устройства этого типа можно установить в любом помещении.

Приточно-вытяжные системы. Забор и выпуск воздуха здесь осуществляется принудительным способом. Такое оборудование обычно устанавливают в подвальных помещениях, в основном там, где используются высокопроизводительные газовые котлы.

Самый лучший и безопасный тип приточной вентиляции – котел с коаксиальным дымоходом. В эту комбинированную трубу по внешнему зазору забирается свежий воздух с улицы, а через внутреннее отверстие выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает КПД котла, так как в помещение подается уже нагретый воздух, за счет встречного выброса выхлопных газов через внутреннюю трубу.

Процесс монтажа

Дымоход может быть как внутренним (внутри дома), так и наружным (снаружи дома). Рассмотрим процесс установки для каждого варианта.

Вне дома

• Прикрепите горизонтальный участок сэндвич-трубы, который будет проходить через стену, к патрубку котла,
• изолировать этот участок и отверстие в самой стене,
• приделать тройник с ревизией и установить заглушку,
• нарастить трубу с последующими звеньями на нужную высоту. В качестве крепежных элементов используются скобы, с помощью которых труба крепится к стене с шагом 2 м,
• прикрепляют конический наконечник к верху конструкции,
• укрепляют стыки хомутами,
• окрашивают поверхность трубы с термостойкой краской.

В Доме

• отметить места выхода дымохода в перекрытиях и кровле,
• вырезать отверстия в конструкциях,
• соединить патрубок котла с переходником-переходником,
• прикрепить тройник и ревизию,
• прикрепить лист стали и установить магистраль кронштейн,
• нарастить трубу на необходимую высоту,
• в месте перехода полов смонтировать защитную конструкцию (проходную трубу) из оцинкованной стали, в которой нужно прорезать отверстие чуть больше диаметра дымоход. Затем заготовку надевают на дымоход и закрепляют к стенкам проема в потолке,
• закрепить дымоход настенными кронштейнами и усилить стыки хомутами,
• установить защитный колпак поверх трубы.

Выходной участок вентиляционного канала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее чем на 0,5 м, если дымоход находится на расстоянии не более 1,5 м от парапета и верхней кромки кровли,
2. над коньком или парапетом или находиться на их уровне, если труба находится на расстоянии 1,5 — 3 м от конька и парапета,
3. быть не ниже условной линии, проведенной от конька под углом 10º — при высоте флюгера более 3 м относительно конька,
4. над плоской крышей не менее чем на 50 см.

Посмотрите видео по устройству дымохода:

Плюсы и минусы двух систем

Естественная вентиляция

Для самостоятельного обустройства такой вытяжки не нужно особых навыков, при этом она имеет ряд преимуществ:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратить деньги на покупку устройств.
3. Простота использования.
4. Тишина во время работы.

В свое время такая вытяжка полностью отвечала ее требованиям, но с появлением нового газового оборудования взгляд на это изменился.

При этом были обнаружены следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулировать поток воздуха.
• Проникновение посторонних частиц в систему.

Рекомендуем ознакомиться: Организация вентиляции естественного и принудительного типа на кухне

А также при снижении притока воздуха есть вероятность увеличения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка лучший вариант при установке газовых котлов, т.к.:

1. Имеется возможность саморегулирования подачи воздуха.
2. Важность этой вентиляции в закрытых помещениях.
3. Приятный микроклимат в помещении.
4. Возможность регулировать воздухообмен с помощью пульта дистанционного управления.
5. Независимость от погодных условий.

Если в доме есть котел с коаксиальным выходом, то встроенный в него вентилятор автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы является достаточно высокая стоимость данной установки.

Размеры котла в частном доме: стандарты, стандарты, типы

Архитектурно-строительные работы. Общие чертежи (вариант закрытой системы дымоудаления) (из ТП 903-1-199) Альбом 5.14. Котел. Архитектурно-строительные работы. Нетиповые изделия (из ТП 903-1-199) Альбом 6.3. Подпропетровская установка.

Архитектурно-строительные работы. Нетиповые изделия (из ТП 903-1-199) Альбом 9.10. Податчик документов ДЭ-16(10)-14ГМ. Назначение изготовителя щита управления автоматикой и приборами (из ТП 903-1-199) Альбом 9.18 Устройство водоподготовки.

Задание изготовителя на пульты управления автоматикой и КИПиА (из ТП 903-1-199) Альбом 11.3.Котели. Связь механизмов комплаенса с контролирующими органами Альбом 11.5 Металлические детали вспомогательного оборудования и приборов (из ТП 903-1-199)

Не используется Документ утвержден: Главпромстройпроект Госстроя СССР, Постановление № 11. 41 от 10.11.1983

Тепло в доме — установка твердотопливного котла

Среди владельцев частных домов наиболее распространенной на сегодняшний день является система отопления на твердом топливе. Не у всех есть возможность подключить газ, не у всех хватает средств на отопление дома электрическим котлом. Однако установка твердотопливного котла достаточно надежна и эффективна, чтобы уверенно конкурировать с более современными способами отопления дома.

При подключении к автоматике эти устройства вполне конкурентоспособны. В этом плане с ними можно конкурировать, если только котлы длительного горения.

Расчет системы вентиляции

От правильной установки вытяжных устройств в котельной зависит работоспособность газового оборудования и безопасность людей; поэтому не следует стремиться делать все самостоятельно ради экономии.

НА ЗАМЕТКУ! При составлении проекта необходимо максимально приблизить выход подающей трубы к топливной камере для лучшего притока воздуха и, соответственно, для оптимального сгорания топлива.

При расчете системы вентиляции важно знать следующие параметры:

• Скорость воздуха.
• Объем помещения с учетом высоты потолка.
• Воздухообмен в помещении в единицу времени.

Объем воздушного пространства рассчитывается по следующей формуле V = L × S × H × n, где: V — объем воздуха, подлежащий обмену за 1 час; L – длина комнаты; S — ширина; Н — высота; n — скорость воздухообмена.

Для напольных газовых котлов вентилятор выбирают с запасом мощности, превышающим обычную нагрузку на 25-35%.

Устройство системы вентиляции

Вентиляционный канал должен располагаться возле газового котла

Для отопительного агрегата с закрытой топкой оптимален коаксиальный дымоход, который содержит два изолированных канала в одной трубе.
