Какой должен быть размер котельной в частном доме: Требования к котельной в частном доме 2022 – правила, нормы и расчет

Содержание

Размер котельной в частном доме. Требования к помещению для твердотопливного котла

Чтобы система отопления была эффективной и могла безопасно использоваться, на этапе ее проектирования и монтажа важно строго соблюдать требования к котельным на твердом топливе. Прежде всего котел должен устанавливаться в отдельном помещении, к которому также предъявляются особые требования. Именно о них и пойдет речь в этой статье.

Основные требования к помещению котельной заключаются в следующем:

  1. Минимальная площадь котельной равняется 8 кв. м. Этот показатель зависит от мощности котла. На каждый киловатт мощности размер котельной для частного дома увеличивают на 0,2 кв. м.
  2. При установке котла необходимо обращать внимание на удобство его дальнейшего обслуживания, проведения профилактических или ремонтных работ.
  3. Если используется твердотопливный котел, его размещают на прочном основании, которое возвышается над полом на 10 см и более.
  4. Если котельную размещают в пристройке, в помещении можно сделать два разных входа. Важно, чтобы дверь была термостойкой.
  5. Требования к котельной в частном доме предполагают укладку металлического листа под топочным отделом. Стены отделывают асбокартонными листами. Также все используемые при обустройстве котельной в частном доме отделочные материалы должны относиться к группе негорючих.
  6. Вентиляция в помещении котельной должна быть комплексной. Для естественного воздухообмена используют дверь и окна.
  7. При организации освещения преимущество стоит отдавать естественному. В котельной должно быть окно. Дополнительно устанавливают электрические светильники. Также рекомендуется организовать аварийное освещение.
  8. При организации дымоотвода учитывают те же правила, что и для печи. Высота дымовой трубы должна составлять не менее 5 м. Допустимое число поворотов или изгибов равняется трем.
    Размер выходного отверстия зависит от технических характеристик оборудования, но не меньше размера выходного патрубка.
  9. Стены котельной и жилого здания не должны быть смежными.
  10. Высота потолка в котельной не может быть менее 2,5 м.

Требования к освещению

Нормы для котельной в частном доме предусматривают установку в помещении качественного освещения. Где бы не размещалось помещение котельной — подвале, цокольном этаже или отдельно стоящем здании, здесь должно быть окно. Его размеры рассчитываются, исходя из площади постройки. На 1 куб. м пространства должно быть 0,03 квадратных метра остекления.

Днем должно быть достаточно естественного света. В темное время суток необходимо использовать светильники. Хорошим вариантом для его обустройства являются LED-светильники. Они не только экономичны в плане энергосбережения, но еще и отличаются высоким уровнем пожаробезопасности, экологичностью и удобством в применении.

В котельной обязательно должно присутствовать аварийное освещение. Его питание осуществляется от независимых линий. Светильники в таком случае должны обязательно размещаться в таких местах:

  • комната, в которой находятся контрольно-измерительные приборы, щиты и пульт управления системой отопления;
  • рядом с водоподготовительной установкой;
  • между котлоагрегатами;
  • рядом с вентилятором или дымоходом;
  • возле золоулавливателя и насоса;
  • возле деаэрационной системы.

Установка электроприборов, системы освещения и заземляющих устройств проводится в соответствии с правилами для электроустановок.

Требования к вентиляции

Требования к котельной в частном доме предполагают использование естественного или искусственного воздухообмена в специально оборудованном помещении. Иногда они могут совмещаться.

К преимуществам естественного типа вентиляции относят отсутствие затрат на нее. Ее работа основана на разнице давления и температуры воздуха внутри и снаружи котельной.

Вентиляция будет эффективной, если на каждый киловатт мощности оборудования будет приходиться не менее 30 кв. см приточного отверстия. Его размещают на высоте 25-30 см выше уровня пола. Сюда вставляется труба подходящего диаметра, которая снаружи защищена сеткой, а внутри имеет обратный клапан.

Недостатком такой системы называют зависимость от погоды на улице.

Частичный воздухообмен также осуществляется через щели, которые могут быть в дверных или оконных проемах, между плитами перекрытия.

Для организации искусственной вентиляции используют специальную климатическую технику, способную притягивать свежий воздух снаружи здания, вытесняя на улицу отработанный и обеспечивать циркуляцию внутри помещения.

Вентиляционные каналы должны размещаться горизонтально. Расчет протяженности трассы производится индивидуально для каждой котельной.

При обустройстве вентиляции следует учитывать важные моменты:

  1. Важно наличие отдельного воздуховода.
  2. Места, в которых вентиляционные каналы стыкуются друг с другом, должны быть герметично обработаны термоустойчивыми средствами.
  3. К одному дымоходу может быть подключено не более двух котлов.
  4. В потолке необходимо соорудить воздушный канал.

При обустройстве помещения, в котором будет располагаться оборудование для отопления, необходимо учитывать не только размер котельной в частном доме, но и множество других параметров.

Поделиться в соцсетях

Какие требования предъявляются для котельной в частном доме

Какие требования предъявляются для котельной в частном доме

+7 (499) 332-334-10

ДомСтрой » Правила строительства

Как правило, основные требования выдвигают ко всем отопительным установкам, однако правила и условия зависят от типа используемого топлива. Параметры и площадь под котельную необходимо устанавливать на этапе возведения дома. Такое помещение может находиться внутри здания или располагаться отдельно.

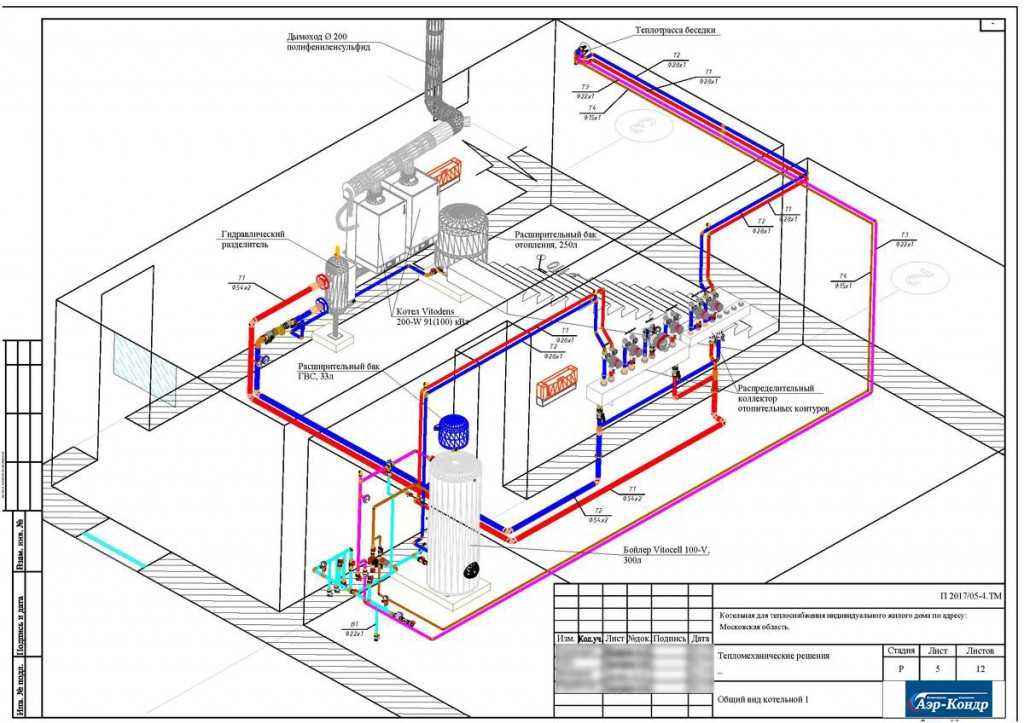

Схема установки котла в частном доме с учетом параметров

Стандартные требования ко всем типам котельных:

  1. В подсобном помещении разрешается устанавливать не более двух котлов.
  2. Вентиляция и дымоход должны соответствовать мощности установки и определяются рекомендациями изготовителя.
  3. Стены для помещения рекомендуется делать из кирпича или бетона. Пол в котельной важно покрыть листами из металла или сделать бетонированным. В качестве облицовки разрешается оштукатуривать стены или покрывать их кафельной плиткой.
    Расположение газового котла в котельной частного дома
  4. Нельзя использовать горючие предметы и средства в этом помещении.
  5. Дверь в котельную нужно сделать пожаробезопасной, особенно при расположении отопительной системы внутри дома.
  6. Возле котла важно оставить дополнительное пространство, которое позволит без затруднения обслуживать или эксплуатировать установку. Как правило, все технические параметры указываются в проектной документации.
  7. Все другие требования по безопасности устанавливаются в зависимости от типа котла и топлива.

Требования к котельной с газовым котлом

В помещении, где расположен газовый котел, необходимо придерживаться таких правил:

  1. Высота котельной должна составлять от 2,5 м, но не меньше.
  2. Общая площадь должна составлять как минимум 6 квадратных метров, а объем помещения вычисляется в 15 куб. м.
  3. В котельной важно оборудовать окно площадью в 0,5 кв. м.
  4. Необходимо обустроить вентиляцию!
  5. Дверь в помещении должна быть шириной в 0,8 м.
  6. Для отвода конденсатов и иных стоков нужно оборудовать канализационную систему.
  7. По правилам в дымоходе оборудуют очистительные каналы.
  8. Труба дымохода должна быть выше крыши.
  9. Со всех сторон котла важно оставить дополнительное пространство, что позволит легче пользоваться установкой и ремонтировать ее.

Условия установки для твердотопливных котлов

Котлы, основанные на работе твердого топлива, не являются взрывоопасными. Как правило, в качестве топлива используются дрова, паллеты или уголь. К подобной установке также выставляются особые требования:

  • Доступ к котлу не советуют ограничивать разными предметами, ведь в установку необходимо постоянно загружать топливо.
  • Приблизительное расстояние между котлом и стеной должно быть 10 см и больше.
  • Если стены котельной, смастеренные из деревянных материалов, то их надо отделать листами из стали с асбестовой подложкой.
  • В отопительный сезон под котел необходимо подложить стальной лист.

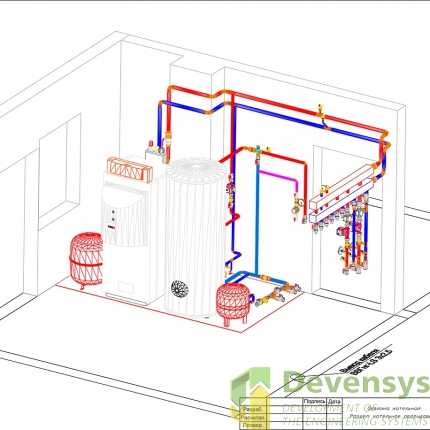

    Схема установки твердотопливного котла в частном доме
  • В качестве напольного покрытия важно использовать материалы с негорючими свойствами или сделать в помещении бетонную заливку.
  • В котельной важно оборудовать окно, размеры которого должны определяться так: на 1кВт мощности установки требуется 8 кв. см.
  • Для дымоходной части важно оборудовать область для очистки трубы.
  • Дымоходная область должна быть одинаковой по всей длине.
  • Если в качестве топлива используется уголь, то установку котла необходимо дополнительно оборудовать проводкой, которую важно герметизировать.
  • Если котел отапливается дровами, то общая площадь котельной, как правило, обязана составлять 8 квадратных метров и больше.

Требования к электрическим установкам

Наиболее безопасной топливной установкой считается электрический котел. Для него необязательно оборудовать отдельное помещение. Установка способна нагревать комнаты без каких-либо выделений от продуктов сгорания. Таким образом, для установки нет необходимости оборудовать вентиляционные системы. Подобные изделия легко монтировать и эксплуатировать.

Схема установки электрического котла в частном дома

Такие котлы работают тихо, не производят лишнего шума в доме, при этом уровень их КПД может составлять около 99 процентов.

Главным недостатком установки считается большая зависимость от снабжения электричеством. Для этого в доме должна быть электрическая сеть большой мощности. В частности, для дома около 200 кв. м. необходимо 20 кВт мощности установки.

Важно знать, что существуют стандартные требования к отопительным установкам, но к каждому виду котла приписываются отдельные правила. Чтобы установка работала правильно и не привела к негативным последствиям, советуем руководствоваться требованиями и следовать нормам. Рекомендуем посмотреть видео по подобной тематике

О чем важно знать перед покупкой в интернете?

Интернет может почти все, он также может облегчить человеку жизнь, ведь можно не бегать по магазинам в поисках вещей, а просто нажать пару клавиш и желанная вещь уже куплена, осталось дождаться, когда доставка будет завершена. В данной статье речь пойдет о покупках в интернете: как определяться с покупкой правильно и что важно знать.

Требования к котельной в частном загородном доме в 2021

  • Правила размещения котельной в доме
  • Требования к пристроенной к дому котельной
  • Площадь котельной
  • Размеры котельной в частном доме
  • Размещение котла
  • Окно в котельной
  • Требования к двери котельной
  • Требования к стенам
  • Вентиляция в котельной
  • Требования к котельным на твердом и жидком топливе

Помещение, где устанавливается отопительное оборудование в частном доме, называется котельной. В соответствии с действующими строительными нормативами, к этому помещению предъявляются очень жесткие требования, так как мощные обогреватели работают на пожароопасном топливе.

В этой статье мы разберем основные требования к котельной в частном доме и рассмотрим правила монтажа оборудования в помещениях различного назначения.

Правила размещения котельной в доме

Основной документ, регламентирующий правила устройства котельной в доме — СНиП 42-01-2002, действующий с 1 июля 2003 года. В нем содержатся все основные требования к устраиваемой топочной. И при строительстве ориентироваться необходимо именно на него.

Теоретически собственнику не обязательно разбираться в СНиПах, так как по действующим нормам проект котельной в доме должен разрабатываться специализированным предприятием. Эксперты-проектировщики хорошо знают все современные правила и могут составить проектную документацию таким образом, чтобы в соответствии с ней в здании была возведена функциональная и безопасная для жильцов котельная.

Однако на практике и владельцам объекта не помешают знания о строительных правилах. Поэтому обозначим основные требования к котельной в доме на 2021 год:

  • Минимальный объем объекта должен составлять от 15 м3.
  • Топочную допускается располагать на первом, цокольном этаже, а также в подвале.
  • Запрещено строить топочную близи спален в доме.
  • Кратчайшее расстояние до выхода на улицу должно составлять не более 12 м.
  • Отопительное оборудование можно размещать только в комнатах с высотой потолка от 220 см и более.
  • Обязательно наличие двери и окна.
  • Необходимо устройство функциональной вентиляционной системы.

Требования к пристроенной к дому котельной

Действующее законодательство позволяет строить пристроенные к основному жилому сооружению котельные. К ним (в дополнение к уже описанным выше) предъявляются дополнительные требования.

Среди них:

  • удаление окон топочной от окон дома не менее чем на 12 м;
  • удаление окон здания на верхнем этаже от пола котельной не менее чем на 9 м;
  • запрещено пристраивать котельную со стороны лицевого фасада.

Площадь котельной

В официальных требованиях к котельной в частном доме 2021 года говорится, что минимальный объем объекта должен составлять 15 кубических метров. То есть топочную разрешено размещать в объектах встроенных, пристроенных или отдельно стоящих площадью 5 м2.

Этого в большинстве случаев недостаточно, поэтому профессионалы рекомендуют выделять под отопительное оборудование помещения попросторнее.

Размеры котельной в частном доме

Подходящую площадь котельной в здании необходимо рассчитывать индивидуально с учетом нескольких важных факторов. Один из них — тип отопительного оборудования. Поговорим про два самых распространенных варианта.

Газовой

Несмотря на разрешенную площадь в 5 м2, для котельной лучше всего использовать помещение от 8 м2. Если разместить все необходимое для безопасной работы системы оборудование вдоль одной стены, оно займет больше 3 метров в длину и около 1,7 метра в ширину. Если оборудование немного сместить, чтобы не располагать его под одной стеной, оно будет занимать примерно 2,5х2,5 метра пространства.

При этом само окружающее пространство должно оставаться доступным даже при открытых дверях и окнах. Кроме того, здесь же может размещаться дополнительное оборудование, например, стиральная или сушильная машина.

Пеллетной

Пеллеты — это бруски из спрессованных опилок размером 0,8х3 см. Их часто используют в качестве основного топлива для котельных в ситуациях, когда невозможно подключить объект к системе газоснабжения.

Для пеллетной котельной требуется сразу два помещения. В первом будет располагаться бункер для хранения пеллет, а во втором — непосредственно топочная.

Размер бункера в большинстве случаев составляет около 6 м2. Под саму котельную рекомендуется выделять помещение площадью около 7-8 м2.

Размещение котла

Отопительный котел сегодня можно разместить внутри самого здания в существующих комнатах. Рассмотрим самые популярные варианты.

Кухня

В сооружениях площадью менее 350 м2, для отопления которых достаточно котла мощностью 50 кВт, можно не организовывать отдельную котельную. Необходимое оборудование можно разместить в кухне, главное, чтобы площадь комнаты составляла не менее 7 м2 при общем объеме не менее 21 м3.

Не возникнет сложностей с согласованием установки котла в совмещенной кухне со столовой. Но в этом случае размеры помещения должны быть больше: объем — 36 м3, площадь — 12 м2.

К дополнительным требованиям к комнате относят наличие окна, а также естественного вентиляционного канала с выходом на крышу дома.

Помимо котла, отопительная система может иметь и другое оборудование:

  • смесители;
  • насосы;
  • бойлер;
  • коллектор;
  • расширительный бак.

Для его размещения в комнате можно использовать специальный шкаф размерами 1х1,5 метра. Главное, чтобы все элементы системы были доступны для планового обслуживания и ремонта.

Кладовая

Требования к кладовой при установке отопительного оборудования аналогичны другим внутренним нежилым помещениям. То есть если помещение соответствует своей площадью и объемом разрешенным критериям, можно без проблем разместить здесь газовый котел.

Однако не во всех нежилых помещениях котел получится установить. Закон запрещает устанавливать такое отопительное оборудование в ванных комнатах и санузлах.

Коридор

В коридоре, как и в прихожей, веранде и других подобных помещениях, разместить котел вряд ли получится. Такие помещения практически всегда не могут удовлетворить действующим строительным нормам и правилам. Либо объем/площадь недостаточны, либо слишком близко находятся жилые комнаты, либо отсутствует окно и т.д.

Окно в котельной

В требованиях к газовой котельной в частных домах регламентировано обязательное наличие окна. Не каждое окно сможет удовлетворить нормативам. Оно должно соответствовать ГОСТ Р 56288-2014.

Окно в котельной нужно для того, чтобы защитить жилые помещения и их пользователей от дополнительной опасности в случае возникновения аварийных ситуаций и взрывов.

Требования к окну напрямую зависят от площади топочной. Для помещения менее 9 квадратных метров площадь стекла должна составлять от 80 см2 и более.

Требования к двери котельной

Во всех пристроенных топочных обязательно должна присутствовать дверь, ведущая на улицу. Если отопительное оборудование располагается во внутренних помещениях, делать из них выход наружу не обязательно.

Однако это требование касается только котельных для газа в частном доме. Если топочная работает на другом топливе, к примеру, на пеллетах, вне зависимости от ее расположения из помещения должен быть выход.

Во внутренних газовых котельных дверь может вести не наружу, а в другие комнаты дома, например, в коридор или на лестницу. Главное, чтобы от нее до выхода из дома было расстояние не больше 12 метров.

Главные требования:

  • должна открываться наружу;
  • ширина на 0,2 м больше размеров отопительного оборудования;
  • должна соответствовать 3 типу пожарной безопасности с EI15 (норма для стальных дверей с негорючим заполнением из базальтового волокна).

Допускается наличие нескольких дверей, ведущих в коридор/на веранду/улицу. Главное, чтобы каждая из них соответствовала указанным нормам.

Требования к стенам

Стены должны быть самонесущими или несущими, обязательно изготовленными из безопасных негорючих материалов. Нормы требуют, чтобы стены соответствовали 2 типу пожарной безопасности — выдерживали горение и не разрушались на протяжении 45 минут и более.

В большинстве случаев стены строят из кирпича, пенобетона или газобетона. Такие материалы при достаточной толщине стены способны до 3-х часов выдерживать воздействие открытого огня.

Вентиляция в котельной

В каждой котельной требуется наличие вытяжной вентиляционной шахты, ведущей на кровлю, а также приточного отверстия, которое может быть расположено в двери или на стене.

Без наличия вентиляции проект строительства котельной согласовать не получится.

Требования к котельным на твердом и жидком топливе

К таким топочным предъявляют особые требования, которые не слишком сильно отличаются от норм, касающихся газового оборудования. Рассмотрим основные:

  • обязательное наличие двери на улицу вне зависимости от расположения помещения;
  • защита поверхностей от воздействия высокой температуры и риска возгорания;
  • установка отопительного оборудования на удалении не менее 10 см от стен;
  • наличие окна;
  • ширина дверного проема из комнаты должна составлять не меньше 80 см;
  • обязательное обустройство склада для хранения топлива, который должен быть крытым, но не отапливаемым.

Специалисты компании Render House занимаются возведением домов с котельными по типовым и индивидуальным проектам. За более подробной консультацией вы можете обратиться по телефону, указанному в шапке сайта.

Котельная в частном доме с газовым котлом: устройство, требования и планировка

Жизнь в частном доме – мечта! И многие из вас, кто вырос в деревнях, помнят, какие сложности вызывает печное отопление – постоянная колка дров, принос их в дом, уголь, пыль, грязь и прочие неудобства. Однако, на сегодняшний день для постоянного проживания в загородном доме человеку 21 века необходимо обеспечить комфортные условия. И на мой взгляд, главное из них — обеспечение правильного горячего водоснабжения и отопления.


Какая должна быть котельная в доме?

Современные дома с индивидуальной планировкой, как правило, оборудуют специальной комнатой – теплогенераторной или, как привыкли все её называть, котельной. Если в доме до 100 кв. м ещё можно расположить котел на кухне, то в коттедже с большей площадью необходимо оборудовать отдельное помещение. В этой статье я буду рассказывать про нормы, поэтому для начала перечислю основные документы, которые мы используем при проектировании котельных:

  • СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления. Это основной документ, в котором находится практически вся информация по проектированию котельных.
  • СП 62. 13330. 2011 Газораспределительные системы. — МДС 41-2.2000 Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов;
  • ГОСТ Р 56288 – 2014. Здесь находится вся информация по размещению окон в газовых котельных. Отмечу, что нормы, указанные в этом документе, безнадежно устарели. Сегодня все ставят себе стеклопакеты, которые более красивые, более герметичные и более энергоэффективные. Никто добровольно вставлять себе в проём окно на штапиках не станет. Так вот нормы этого не учитывают, они как будто бы игнорируют этот прогресс, что очень печально. Т.е. перечисленные мной документы пишут разные люди, они не учитывают информацию из документов своих коллег, что приводит иногда к спорным ситуациям и противоречиям.

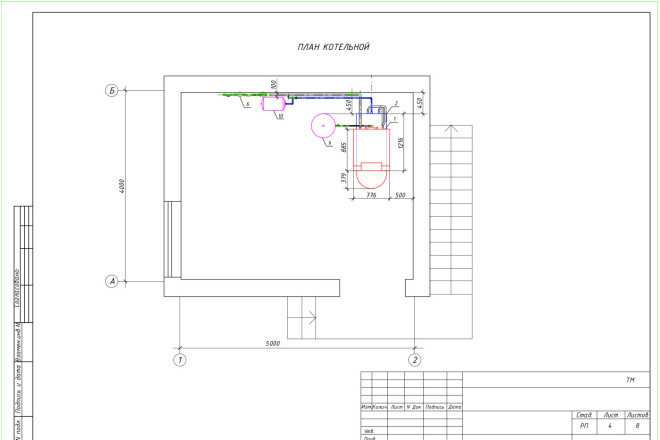

Размеры и площадь котельной в частном доме.

Помещение в котельной в принципе ничем не отличается от любого другого помещения в частном доме и представляет собой комнату, пристройку или отдельно стоящее здание с окном, стенами и дверью. И теперь я прямо по порядку пройдусь по основным параметрам для газовой котельной в доме, которые следует учесть для того, чтобы дом был введен в эксплуатацию газовыми службами. В нормах написано, что помещение котельной должно обладать размерами и площадью, достаточными для размещения и обслуживания газового оборудования. Но нормы также регламентируют и минимальные размеры. А именно, высота помещения газовой котельной должна быть не менее 2,5 м, а объём воздуха в этом помещении должен составлять 15 м3 или более. Обратите внимание, что размер котельной в частном доме я указал в чистом виде – с учетом чистовой отделки помещения котельной. Поэтому будьте внимательны, когда планируете помещение котельной и не забывайте про толщину отделочных материалов.


Требования к котельной в частном доме.

Помимо площади и размеров есть ещё ряд норм для котельной в доме, которые также необходимо принять во внимание:

Окна в котельной

Первое — окно в котельной частного дома обязательно должно быть. Как вы понимаете, оно здесь нужно не для естественного освещения. У газовиков есть требование к легко сбрасываемой конструкции, а окно является таковой. Площадь остекления должна составлять не менее 0,03 кв. м*1м3 помещения котельной. Т.е. если мы возьмем минимальный объём помещения в 15 м3, то площадь остекления её должна будет составлять 0,45 кв. м. Добавлю, что речь идет именно о площади остекления, а не о площади самого оконного проёма. А также не забывайте, что у любого окна есть рама, на которую также следует закладывать запас. Чтобы не сделать ошибок с этим пунктом, я рекомендую держать в голове, что минимальная площадь остекления должна быть больше одного квадратного метра. Почему так? По нормам для толщины стекла в 3 мм у нас установлена минимальная площадь остекления в 0,8 кв. м. Но дело в том, что здесь очень легко напороться на более толстое стекло. При заказе окон вы даже можете не обратить внимание на этот параметр. А для стекла толщиной в 4 мм уже минимальная площадь равна 1 кв. м. Если мы говорим про толщину стекла в 5 мм, тогда это значение резко увеличивается до 1,5 кв. м. Поэтому будьте внимательны и проектируйте окна правильно. В защиту проектировщиков скажу, что котельная в частном доме очень часто оказывается в составе входной группы рядом с тамбуром и входной дверью. Поэтому это окно делают побольше и из других побуждений – маленькое окно на главном фасаде смотрится некрасиво и портит всю архитектурную композицию. Это главная причина того, что данное окно получается само собой больше минимально положенных значений. Перечисленные требования к толщине стекла и площади остекления нам регламентирует ГОСТ Р 56288 – 2014, о котором я говорил ранее.

Дверь в котельную

Дверь из котельной всегда должна открываться наружу. Об этом нам говорит пункт 5.11 СП Здания жилые – можете найти это самостоятельно и убедиться. Да, сейчас есть разная информация по этой теме, кто-то говорит, что дверь должна открываться во внутрь, но наши российские нормы говорят иначе. Какая здесь логика? При взрыве газового оборудования, а собственно все меры безопасности, в том числе и окно, завязаны именно с этим риском, то из двери выбьет только замок. Если же дверь будет открываться внутрь, то при гашении взрывной волны, дверь может выбить всю или даже вы можете лишиться примыкающих боковых перегородок, что в дальнейшем приведет к дорогостоящему ремонту.

Перегородки в котельной

Перегородки в котельной должны быть выполнены из негорючего материала.

Вентиляция котельной в доме.

Вентиляция в котельной естественно также связана с архитектурой. Кто-то может сказать, что вентиляцию сделает потом, сделает по месту и т.д. Но знайте, что когда мы рассчитываем вентиляционные каналы, то обязательно отталкиваемся от нормы, которая говорит о том, что вентиляция должна обеспечивать за час трёхкратный воздухообмен от кубатуры помещения. Отсюда рассчитываются все сечения вентканалов и для среднестатистического помещения котельной обычно закладываются каналы 140*140. Они прекрасно получаются в кирпичной кладке и такого сечения достаточно для соблюдения регламентируемых норм. Материал изготовления в этом случае полнотелый кирпич и удаление воздуха должно происходить непосредственно на крышу. Есть нормы по выводу вентиляционных каналов на определенную отметку для скатных крыш:

  • если вентканал выходит на крышу в районе конька и находится к нему ближе, чем 1,5 м, то его необходимо сделать выше конька на 0,5 м;
  • если вентканал находится в диапазоне 1,5 – 3 м от конька, то его необходимо сделать в один уровень с коньком;
  • если вентканал находится дальше, чем 3 м от конька, то мы откладываем горизонтальную линию от конька, поворачиваем её вниз на десять градусов и в месте пересечения оси вентканала с этой линией находим его высоту.

Однако, любой инженер вам скажет, что эти нормы работают только зимой. А если говорить про строительство домов под ключ в Краснодаре, то большую часть года у нас в доме тепло и на улице тепло. Соответственно, естественной тяги не возникает, а данные нормы с этой точки зрения являются устаревшими. Сегодня, когда мы строим современные одноэтажные дома с котельной, то вентиляционные каналы выводим буквально на 50-60 см над плоской кровлей. А учитывая, что забор воздуха происходит из-под потолка, то получается, что суммарная высота вентканала будет около 1,5 метров. Оснащение вентиляционной шахты вентилятором в таком случае значительно повысит эффективность воздухообмена и снизит расходы на отопление. Но газовщики при вводе в эксплуатацию дома требуют наличие именно естественной вентиляции. Поэтому для вентиляции котельной нужно будет оставить отдельный вентканал, а все остальные можно снабжать современными технологиями.

Дымоудаление в газовой котельной в частном доме.

Очень часто дымоход мы размещаем рядом с вентиляционным каналом. В каменных домах это очень удобно делать и очень правильно. Так как мы объединяем все коммуникации в один блок, то дырявим крышу только в одном месте. Также можно сделать дымоход коаксиальный, продырявить стену и вывести его на улицу. Этот вариант технологически исполним, но с точки зрения архитектуры он ужасен – уродуются все фасады. Но есть коаксиальные дымоходы и вертикальные, которые выводятся на крышу. В чем отличие такого дымохода? Он забирает воздух для горения газа в котле с улицы, что с точки эффективности работы газового оборудования и эксплуатации котельной не очень хорошо. Лучше, чтобы воздух забирался изнутри. Чтобы обеспечить приток воздуха, под дверью в котельной нужно оставить щель размером 0,02 кв. м. Однако в нынешних реалиях этого недостаточно, поэтому у современных инженеров есть рекомендации – закладывать приточные клапана в стенах.

Водоотведение в котельной.

Водоотведение в газовой котельной тоже должно быть. Это не обязательная норма, но я лично рекомендую его выполнять. О чем речь? В первую очередь о сливном трапе. Это аварийное приспособление, которое позволяет слить воду в случае поломки бойлера. Так как воды в нем очень много, то если его прорвет, гарантировано все помещение будет затоплено. Чтобы этого не произошло, делается сливной трап. Еще раз повторюсь, что это не обязательное устройство, но если решите его сделать, то позаботьтесь, что бы на нем не размещалось никакое оборудование, а он оставался открытым и доступным.

Планировка дома с котельной.

Котельная – помещение достаточно неприхотливое. Тут нет каких-то жестких требований по пропорциям, освещенности естественным светом и прочее. Тем не менее это помещение обладает рядом планировочных особенностей, о которых я хочу рассказать. Где может находится котельная: — В подвале.  В этом случае окно делается в приямке. — В цокольном этаже. В этом случае приямок не нужен, а окно делается непосредственно в цоколе дома. — На первом этаже. Самый удобный и самый популярный способ разместить котельную в доме. Потому что от подвалов и цоколей люди часто отказываются. А вот на втором этаже располагать котельную нельзя, хотя прямой нормы, которая бы запрещала это делать нет. Но технологически обустроить котельную на втором этаже невероятно сложно. Это связано с размещением оборудования, протяжкой туда газа, организацией вентиляции, дымоудаления и так далее. Также газовые котельные нельзя размещать рядом с жилыми помещениями. Если же такое соседство все же у вас запланировано в проекте, то следует разделить эти два помещения несущей стеной – так будет куда безопаснее. Это еще одна из причин, почему не надо размещать котельную на втором этаже – скорее всего она будет окружена спальнями со всех сторон. — В отдельном здании. Многие архитекторы считают эту идею максимально правильной. Потому что таким образом можно вывести из дома все сложные, опасные и технологически нагруженные элементы. Иногда котельные делают в здании хозяйственного блока, бани или отдельно стоящего гаража. Но можно заморочиться и построить для этих нужд отдельное сооружение. Также хочу остановиться на конфигурации котельной. Я сказал, что пропорции не так важны, как размеры газовой котельной для частного дома, однако у инженеров есть некоторые пожелания к планировке, так как для размещения всего необходимого оборудования нужно выделить место. В этом плане ценнее всего углы. Также можно сделать Г-образную котельную и с помощью зонирования выделить место для постирочной. Вход в котельную может быть как изнутри дома, так и с улицы.

Электрический щиток в котельной.

Это такая же важная часть любого жилого дома, как и котельная. Иногда возникает соблазн совместить два этих технических помещения. С точки зрения бытовой логики, это вроде как верно, и норм запрещающих это делать нет. Но из своего опыта, опыта работы с разными инженерами, опыта эксплуатации всех этих приборов, у меня сформировалось мнение, что лучше щиток в котельной не размещать. Потому что котельная — это помещение с повышенным уровнем влажности, а электрический щиток боится влаги.

Котельная в санитарном узле.

Можно ли там размещать газовое оборудование? Наверняка, многие из вас сталкивались в квартирах, построенных в советское время, с газовой колонкой в ванной. Этот факт наталкивает на вопрос, почему же сейчас так делать нельзя. Так вот знайте, что это было когда-то. Сейчас государство стремится выводить все газовое оборудование из так называемых мокрых зон. И поступают правильно, так как это все очень небезопасно. Поэтому строя современный частный дом, вы не можете у себя в ванной или санузле разместить газовый котел. В пункте 5.6 СП 402.1325800.2018 Здания жилые написано, что в ванных комнатах и санитарных узлах газовое оборудование размещать запрещено. Это означает, если вы разместите унитаз, душевой поддон или раковину в помещении котельной, вы автоматически превратите это помещение в санитарный узел. А из этого следует, что там газовое оборудование ввести в эксплуатацию нельзя. Но нет такой нормы, которая запрещает располагать газовое оборудование в помещении постирочной или кухни. Наоборот, есть норма, которая разрешает это делать. Поэтому, если вы в своем помещении теплогенераторной разместите мини-кухню или стиральную машину, то нарушением норм это являться не будет. Только позаботьтесь о том, чтобы раковина в мини-кухне выглядела действительно, как раковина на кухне, а не как в санузле. Исходя из всего вышенаписанного следует сделать вывод, что для того, чтобы грамотно спроектировать и ввести свою котельную в эксплуатацию, нужно напрямую обращаться к газовикам и уточнять все нюансы. Или обратиться в компанию «Атлант» — так вы точно получите желаемый результат!

Какой минимальный размер котельной в частном доме?

Оптимальными габаритами комнаты считаются 2*3 метра. Объем (кубатура) помещения может быть рассчитан по формуле, в которой мощность котла в кВт умножается на 0,2м3. При этом минимальная допустимая кубатура — 15 м3.

Какой минимальный размер котельной в частном доме?

7,5 м³

Что должно быть в котельной частного дома?

Перечень устройств для котельной в частном доме:

  • Отопительный котел.
  • Бойлер.
  • Расширительный бак.
  • Распределительный коллектор.
  • Дымоход.
  • Циркуляционный насос.
  • Запорная арматура.
  • Датчики контроля и приборы системы безопасности.

Где должна быть котельная в доме?

Допускается размещать котельную прямо на кухне, если позволяет площадь помещения (для котла мощностью 60 кВт – не менее 7.5 кубических метра, для газовой плиты из 4 конфорок – не менее 15 кубических метра). Следует помнить главное правило, размещать газовый котёл в туалете или санузле категорически запрещено!

Какой размер должен быть у котельной?

Объем котельного помещения должен составлять не менее 15 м³ или 6м². В котельной должно быть окно (или окна) на улицу с площадью остекления не менее 0,5 м². Необходимо обеспечить подачу внутрь свежего воздуха(для атмосферных котлов) через специальное отверстие, встроенное в дверь или прямо с улицы.

Какой должна быть дверь в котельную?

Главное требование, которому должна соответствовать дверь в котельную частного дома – огнестойкость. Класс такой конструкции должен быть не менее EI 15, если дверь ведет на улицу, и не менее EI 45, если дверь ведет из котельной в дом.

Какое окно должно быть в котельной?

Согласно нормам, площадь потолков в таком помещении должна быть не менее 2.2 м2, а окна — не меньше 0,5 м2.

Куда должны открываться двери в котельной?

Открывание дверей в котельной

Если в котельной есть два выхода, то открываться двери будут так: дверь, ведущая на улицу, открывается наружу; дверь между котельной и другим помещением открывается внутрь котельной. Это обусловлено техникой безопасности на случай взрыва газа.

Куда должна открываться дверь в котельной частного дома?

Согласно своду правил СП 42-101-2003, выход из помещений с установленным газовым оборудованием мощностью свыше 150 КВт осуществляется строго наружу. Поэтому дверь в частном доме, МКД, или нежилом здании, ведущая из котельной с газовым котлом, должна открываться на улицу или в соседние помещения.

Где должен стоять котел в частном доме?

От пола до потолочного перекрытия должно быть 2,2 м (не меньше). Котел устанавливается так, чтобы расстояние от него до входной двери было не менее 1 м; рекомендуется обустраивать агрегат возле стены, которая расположена напротив дверного проема.

Можно ли установить унитаз в котельной частного дома?

Нигде напрямую не прописан запрет на установку газового теплогенератора в совмещённом санузле, а именно так должно называться помещение с душем, умывальником и унитазом. Однозначно нельзя размещать котёл лишь в жилых комнатах.

Какие требования к помещению для установки газового котла?

Требования к помещению с газовым котлом согласно СНиП

  • Если мощность котла ≤ 60000 Ватт, то достаточно H- потолков 2,2 метра. С оборудованием большой мощности уже нужны потолки от 2,5 метра.
  • В помещение должна быть оборудована вентиляция с трехкратным обменом воздуха в час.

Можно ли установить газовый котел на кухне частного дома?

Установка газового котла на кухне допускается нормами и законами. Они содержатся в техническом кодексе (ТКП) Газораспределение и газопотребление. Строительные нормы проектирования.

Где можно установить настенный газовый котел?

Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от соседних стен. Это пространство необходимо для удобной обвязки и сервисного обслуживания котла. Розетка для подключения к электросети должна располагаться рядом с настенным котлом и не в коем случае не под ним.

Где можно устанавливать настенный газовый котел?

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

  • на первом этаже дома;
  • в цокольном или подвальном этаже;
  • на чердаке:
  • газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.

Какой мощности нужен котел на 100 кв м?

В-третьих, любой дом площадью 100 квадратных метров «теряет» не менее 10-12 киловатт тепла. Следовательно, для восстановления этих тепловых потерь необходим отопительный прибор мощностью 10-12 кВт.

Какой мощности нужен котел на 150 квадратов?

Таким образом, приблизительная производительность газового котла для отопления здания площадью 150 кв. м принимается на уровне 18–24 кВт для дома в средней полосе России, 15–18 кВт для южных регионов и до 30 кВт (и даже больше) для севера страны.

Как сделать котельную в своем доме?

Общими требованиями для всех видов котельных являются:

  1. Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича.
  2. Размещение в одном помещении более двух котлов – запрещено
  3. В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива

Какие нормы установки настенного газового котла?

Для всех одно- и двухконтурных газовых котлов действуют одинаковые правила установки в жилых помещениях: Отдельно помещение, в котором установлен котел (топочная, котельная) должно быть не менее 4 кв. м. площадью, со свободным объемом не менее 8 куб.

Какие нормы для установки настенного газового котла?

Котел запрещено устанавливать в ванной или жилой комнате. А для монтирования котла на кухне, высота помещения должна превышать 2,50 метра. Минимальный объем помещения должен составлять 15,0 м3 плюс 0,20 м3 на каждый киловатт мощности агрегата.

Сколько стоит установка настенного газового котла?

Наименование работ Единица измерения Цена(руб)
Установка настенного газового конденсационного котла за единицу 15 000,00
Установка напольного газового котла за единицу 15 000,00
Установка и пуск твердотопливного котла за единицу 20 000,00
Установка твердотопливного котла длительного горения за единицу 25 000,00

Где разместить котельную в частном доме?

Правила размещения котельной в доме

  • Объем помещения должен быть более 15 м3, но этого мало.
  • Котельную можно размещать в цоколе, подвале или на первом этаже.
  • Запрещено располагать рядом со спальнями.
  • Эвакуационный путь из котельной на улице должен быть не более 12 м.
  • Высота помещения не менее 2,5 м.

Где лучше разместить котельную?

Допускается размещать котельную прямо на кухне, если позволяет площадь помещения (для котла мощностью 60 кВт – не менее 7.5 кубических метра, для газовой плиты из 4 конфорок – не менее 15 кубических метра). Следует помнить главное правило, размещать газовый котёл в туалете или санузле категорически запрещено!

Какой должен быть размер котельной в частном доме?

Объем котельного помещения должен составлять не менее 15 м³ или 6м². В котельной должно быть окно (или окна) на улицу с площадью остекления не менее 0,5 м². Необходимо обеспечить подачу внутрь свежего воздуха(для атмосферных котлов) через специальное отверстие, встроенное в дверь или прямо с улицы.

Можно ли установить унитаз в котельной?

Нигде напрямую не прописан запрет на установку газового теплогенератора в совмещённом санузле, а именно так должно называться помещение с душем, умывальником и унитазом. Однозначно нельзя размещать котёл лишь в жилых комнатах.

Какой минимальный размер котельной?

Устройство котельной на газу в частном доме не регламентирует максимальную площадь помещения. Нормы котельной в частном доме для газа в 2021 году также не внесли корректировок в этот вопрос. Оговаривается лишь минимальная разрешенная площадь, и она составляет 6 квадратных метров.

Какой котел выбрать для дома 150 кв м?

Типовой «дом на 150 квадратных метров» представляет собой малоэтажное строение, рассчитанное на постоянное проживание семьи из 2-6 человек. Следовательно, владельцу такого дома нужен двухконтурный котел на 15-20 кВт, потребляющий газ или твердое топливо.

Какой мощности нужен твердотопливный котел на 150 квадратов?

Оптимальная мощность шахтного твердотопливного котла для дома 150 кв. м будет лежать в пределах между 14 и 16 кВт. Средний показатель мощности теплогенератора, в зависимости от площади здания берётся из расчёта 1 кВт на 10 м².

Как подобрать мощность котла для дома?

Выбираем мощность котла

Чем больше площадь помещения, тем больше должно быть значение мощности. Универсальным и быстрым методом расчета является деление общей отапливаемой площади на 10. Например, для помещения 200 кв. м необходим прибор мощностью 20 кВт, 300 кв.

Что должно находиться в котельной?

Котельная состоит из котла отопления, бойлера, распределительного коллектора, расширительных баков, дымохода, группы безопасности котла, системы подпитки и автоматики котла, а также из трубопроводов и запорной арматуры. Отопительный котел— генератор тепла для отопительной системы.

Что входит в котельную?

Газовое оборудование Насосное оборудование Теплообменная система котельной Системы автоматизации, связи и сигнализации, контроля и пожарной безопасности

Чем лучше сделать стены в котельной?

Стены котельной отделывают материалом, который устойчив к высоким температурам и не подвержен быстрому возгоранию. Для кирпичных или бетонных зданий подойдет штукатурка и простая водоэмульсионка. Также можно использовать гипсокартон. На пол кладут керамическую плитку или панели из металла.

Что находится в котельной в доме?

Основные элементы котельной для дома

Расширительный бак Обвязка котельного оборудования – трубы, ЗРА, манометры, термометры и прочее Коллектор, гидравлический разделитель (опционально) Насосное оборудование (опционально)

Что делают на котельной?

Котельная (котельная установка) – это инженерное сооружение в одном техническом помещении, которое предназначено для нагрева теплоносителя (рабочей жидкости), в основном воды, для использования в системах отопления или тепло-пароснабжения. Котельные подключаются к потребителям, теплотрассами и/или паропроводами.

Что означает термин котельная?

Коте́льная — здание или помещение, в котором расположен комплекс устройств для выработки пара или горячей воды. Котельные установки бывают отопительные, отопительно-производственные и производственные. Котельные соединяются с потребителями при помощи теплотрассы и/или паропроводов.

Как оформить котельную в доме?

Требования к котельной

  1. Объем помещения котельной должен быть более 15 м3.
  2. Котельную можно размещать в цоколе, подвале или на первом этаже.
  3. Запрещено располагать котельную рядом со спальнями.
  4. Эвакуационный путь из котельной до улицы должен быть не более 12 м.
  5. Высота помещения не менее 2,2 м.
  6. Обязательно окно и дверь.

Можно ли совмещать санузел и котельную?

То, что запрещается установка газового котла в ванных комнатах и санузлах, оговаривается в документе СНиП 2.04.08-87. В документе дается прямой запрет на установку отопительного оборудования в данных помещениях. В настоящее время, указанный выше документ был отменен: Постановлением Госстроя РФ от 23 декабря 2002 г.

Можно ли совмещать котельную и санузел Украина?

Помещение котельной нельзя совмещать с санузлом: т. е. размещать в котельной душевую, ванну, унитаз.

устройство и проектирование котельной для загородного коттеджа

Содержание

Площадь остекления и размеры окон в газовой котельной для дома

При обустройстве газовой котельной в частном доме следует помнить, что существуют нормативные требования к организации подобных хозяйственных помещений. Чтобы избежать неэффективной работы котла, перерасхода топлива, необходимо заранее определится с площадью помещения и его расположением.

Размещение котла и оборудования

Требования к помещению

Если мощность газового котла не более 60 кВт, то его можно разместить на кухне. При мощности 150 кВт газовый агрегат размещают в удобном отдельном помещении дома (на любом этаже, чердаке). При общей мощности 350 кВт – в отдельном помещении цокольного или подвального типа, пристройке. Запрещается установка котельного оборудования в жилом помещении.

Площадь котельной в доме напрямую зависит от мощности оборудования, но высота потолков должна быть более 2 метров. Мощные газовые котлы (от 200 кВт) размещают  в больших по площади помещениях  – не менее 15 м2, средней мощности (от 60 кВт) – до 13 м2, малой мощности (до 30 кВт) – 7,5 м2.

Еще одним требованием является использование негорючих отделочных материалов на всех поверхностях котельной в частном доме. От смежных жилых комнат котельную необходимо изолировать огнеупорными материалами.

Помещение должно иметь окна с площадью остекления 0,03 м2 на 1 м3 пространства. При остеклении котельной требования безопасности предусматривают площадь стекла не менее 0,8 м2 и толщину 3 мм.

Чем больше площадь стекла, тем оно должно быть толще. Окно необходимо для проветривания котельной, если вентиляция не работает.

Недостаточное остекление котельной можно компенсировать вытяжными клапанами диаметром 15 см и увеличенной щелью под входной дверью.

  Устройство и требования к котельной в частном доме

Двери в помещение с газовым котлом устанавливаются вплотную, снизу должен быть зазор 2 см для циркуляции воздуха. Либо помещение должно иметь окно с решеткой. Вентиляционные отверстия в полотне могут быть сделаны самостоятельно при помощи болгарки или дрели. Двери должны открываться наружу и быть металлическими.

Вентиляционная система

Вентиляция котельной (доступ свежего воздуха, отвод отработанного воздуха)  – одно из важнейших требований к закрытым техническим помещениям с газовым оборудованием.

Воздухообмен в помещении данного типа должен быть трехкратным, то есть за один час весь объем воздуха сменяется три раза.

  Воздуховоды проводят под потолком, приточные окна располагаются внизу на противоположной стене от теплового агрегата, а иногда их располагают на двери. Размер приточного отверстия на двери должно быть не меньше 0,025 м2.

Вентиляция в газовой котельной может быть отдельной или частью общедомовой системы. Величина вентиляционных ходов рассчитывается исходя из мощности оборудования и места забора воздуха. Если воздух приходит в котельную с улицы, то на 1 кВт мощности котла необходима площадь 0,08 м2 вентиляционных окон, если из смежного помещения –  до 0,3 м2.

Требования к дополнительным коммуникациям

Необходимые для работы газового котла ресурсы – это электричество и газ. Электропроводка должна быть индивидуальной, закрытой, заземленной, иметь стабильное напряжение.

Лампа освещения должна быть специальной, не нагревающейся, взрывозащитной. К котлу подводят воду для обеспечения функционирования отопительной системы дома и горячего водоснабжения.

Для слива воды тепловое оборудование может быть подключено к канализационной системе.

Дымоходная система не соединяется с воздушной вентиляцией, отводится отдельно. Дымоход должен быть газонепроницаемым, чтобы продукты горения не попадали в помещение.

Монтаж системы отопления в частном доме является трудоемким и дорогостоящим видом работ

Требований к оборудованию газовой котельной достаточно много, их правильное соблюдение важно для безопасности жизни, КПД системы, комфорта проживания

Советы по монтажу

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Открытую схему подготовить проще всего

Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями. Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя

Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел. К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером

Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел

К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

Источники

  • https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
  • https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
  • https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
  • https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
  • https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
  • https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/

Определяем оптимальное место для котельной

Допустим, вы затеяли масштабный ремонт старого частного дома. Котельная в нем должна быть непременно, однако устаревшая планировка ограничивает возможность размещения ее в доме. Нельзя втиснуть котельное оборудование в крохотное помещение без вентиляции, нельзя тянуть дымовую трубу снизу доверху через спальню или гостиную.

Можно, конечно, соорудить для котельной пристройку к загородному дому, однако вряд ли это архитектурное излишество удачно впишется в общий вид. Остается еще строительство отдельно стоящей котельной – хорошая, но дорогостоящая идея.

Отдельно стоящая котельная не должна располагаться слишком близко к дому. Но если расположить ее далеко, будут потери тепла из-за неоправданно длинной тепломагистрали

А при новом строительстве процедура проектирования котельной внутри дома никаких проблем не вызывает, если заранее изучить требования к установке котлового оборудования:

  • объем помещения для отопительных котлов мощностью до 30 кВт должен составлять не менее 7,5 м3, от 30 до 60 кВт – 13,5 м3, свыше 60 кВт – 15 м3;
  • высота потолков – не менее 2,2-2,5 м, ширина входных дверей – 80 см;
  • норма естественного освещения – 300 кв. см остекления на 1 м3 помещения, окно должно быть с фрамугой для проветривания;
  • трубы для подвода газа к газовым котлам брать только металлические, гибкие шланги использовать запрещено;
  • в схеме электропитания котла необходимо предусмотреть реле тепловой защиты, а в помещениях с котлом, работающим на газе, надо устанавливать газовый анализатор – прибор, улавливающий утечку газа и подающий сигнал на аварийное перекрытие газовой трубы;
  • от соседних помещений котельная должна отделяться стенами из материала с нулевым индексом распространения пламени – бетон, кирпич, дерево с огнезащитной пропиткой;
  • по вопросам взрыво- и пожаробезопасности проект согласуется с пожарной инспекцией.

Подробно обо всех нормах и правилах написано в СНиП по котельным установкам с шифром II -35-76, Своде правил СП-41-104-2000 по проектированию автономных теплоснабжающих систем, документе МДС 41-2.2000, в котором изложены предписания по размещению агрегатов для отопления и подогрева воды в малоэтажной жилой застройке.

Место под котельную выбирается в каждом конкретном случае индивидуально с учетом технических особенностей и финансовых возможностей владельца – первый этаж дома, цоколь, подвал, пристройка, чердак или отдельно стоящее строение

Соблюдение многочисленных требований диктуется не бюрократией, а техникой безопасности. Отдельно стоящая котельная – это хлопоты с возведением фундамента, капитальных стен, подводкой труб и их теплоизоляцией.

Зато в доме вы получаете отсутствие на 100% вредных химических примесей, неизбежно сопровождающих любой процесс горения, и полную уверенность не пострадать во время несчастного случая, вероятность которого мизерна, но теоретически не исключается.

Рекомендуем также прочесть другую нашу статью, где подробно описаны схемы котельных для частного дома.

Требование к помещению котельной

Проекты котельных для коттеджей составляются согласно установленным стандартам. Для каждого вида топлива правила немного отличаются. При этом можно выделить общие требования:

  • нельзя ставить в одном помещении больше двух котлов;
  • монтаж дымохода должен соответствовать СНИПам;
  • стены и пол должны быть сделаны из негорючего материала (кирпич, бетон) или облицованы керамической плиткой;
  • противопожарная входная дверь;
  • высота потолков не менее 2,5 м;
  • общая площадь помещения не менее 6 кв. м;
  • наличие окон для проветривания.

Все оборудование должно устанавливается таким образом, чтобы к нему был свободный доступ для обслуживания. Обязательно делать отступ от стен не менее полуметра, лучше метр. По правилам «хорошего тона» необходимо делать разводку труб параллельно и перпендикулярно. Все должно быть по уровню, красиво и аккуратно.

Почему котельная должна быть отдельно

Отдельная котельная в коттедже — это техническое помещение, где расположено все оборудование для отопления и ГВС. Соответственно, оно уже не занимает места в жилой зоне, не шумит и не портит интерьер. Расположение элементов системы отопления в отдельном помещении сводит к минимуму возможность повреждения каких-либо узлов по неаккуратности, туда можно ограничить доступ для детей.

Еще это более безопасно. В жизни бывает всякое, оборудование может поломаться. Бывает, что из-за неисправности дымохода возникает обратная тяга, вследствие чего угарный газ попадает в помещение. Также нужно понимать, что в котлах (особенно твердотопливных) и бойлерах косвенного нагрева высокое давление, они могут взорваться. И последнее – это пожаробезопасность. В котельной нет горючих материалов, поэтому риск пожара сводится к минимуму.

Дымоходы

Дымоходы делятся по виду монтажа: — Внешние приставные — Двойные, горизонтальные, то есть коаксиальные турбированные — Внутренние вертикальные — Горизонтальный дымоход Горизонтальные дымоходы осуществить очень легко, необходимо лишь проделать отверстие в боковой стене котельного помещения. Такие дымоходы осуществляются только с принудительной вентиляцией отводящих газов. Так как боковые ветры могут нарушить естественный выход газов. Высота от выходящей трубы от здания до уличного пола(земли) не должна быть меньше 2 метров. Особенно проблематично сделать это в подвальных помещениях, где при выходе через боковую стену нам не достаточно бывает высоты от уличного пола. Маленькая высота чревата тем, что в зимний период возможны снежные завалы, которые могут не дать выйти отводящим газам.

Также это не безопасно, проходящие газы могут проходить через проходящих или находящихся людей рядом и отравлять им дыхание. Обычно горизонтальным дымоходом снабжаются коаксиальные или турбированные навесные газовые котлы. У таких котлов дымоход имеет две трубы (труба в трубе) и выполняется дополнительный приток воздуха для горения газов

Вертикальные дымоходы

Вертикальные дымоходы у которых конец дымоходной трубы доходит до крыши или выше, вентиляция происходит естественной, так как теплый отводящий газ легче атмосферного воздуха, и в следствие этого происходит сила толкающая отводящий газ на верх. Такие дымоходы необходимо теплоизолировать, чтобы уменьшить образование обильного конденсата на стенках трубы. Образованная жидкость приводит к преждевременному старению трубы за счет коррозии. Даже если вы теплоизолировали трубу, все равно будет скапливаться конденсат, но уже намного меньше. В каждой трубе необходимо внизу делать отверстие для удаления конденсата. Также необходимо предусмотреть прочистку дымохода.

Труба должна быть строго вертикальной, чтобы газовые службы могли проверить трубу на просвет. Внизу трубы может быть карман для сбора падающего отложения. Со временем на стенках труб происходят отложения и эти отложения могут падать вниз. И чтобы эти отложения не забили трубу необходимо снизу делать небольшой карман, для скопления мусора. К дымоходной трубе не должны прикасаться горючие материалы во избежание пожаров, хотя бы на расстояние не менее 200мм.

Внутренний диаметр дымохода с естественным дымоотводом должен быть не менее 130мм. По информации сайтов: elport. ru,interiorgid.ru,better-house.ru,pro-teplo.info

Требования к прочим элементам котельной частного дома

Котельная, даже небольшая по мощности и размерам, представляет собой комплекс сложного технического оборудования, которое нужно устанавливать, эксплуатировать и обслуживать по определённым правилам.

Дымоход

Продукты сгорания, образующиеся при сжигании любого вида топлива, необходимо удалять из зоны горения, иначе процесс горения прекратится. Кроме того, эти продукты опасны для человека, они не должны попадать в жилую зону дома и вообще туда, где человек может находиться. В домашних котельных функцию дымоудаления выполняет дымовая труба, соединённая с топкой котла дымоходом. Конструктивные размеры дымохода и дымовой трубы рассчитываются по формулам

Газовые службы обращают на дымоходы особое внимание и при нарушении правил их создания и эксплуатации могут отключить подачу газа. Правила устройства дымоходов зафиксированы в документах СНиП 2.04.05-91 и  ДБН В. 2.5-20-2001

Наиболее эффективны в эксплуатации дымоходы, у которых трубы изготовлены из нержавеющей стали. Они создают хорошую тягу, нержавейка огнеупорна и антикоррозионна. Срок службы дымохода при регулярном использовании – до 15 лет. Можно собирать модульным способом. При сборке дымохода надо минимизировать число поворотных участков и не допускать их расположение с отрицательным углом к горизонту.

ФОТО: klimatlab.comКонструктивные и монтажные элементы дымохода

Существуют определённые требования к положению и высоте дымовой трубы в зависимости от формы крыши дома. Дымовая труба обязательно должна быть утеплена для предотвращения образования конденсата.

ФОТО: klimatlab.comТребования к соотношению формы крыши и высоты дымовой трубы

Вентиляция

Водогрейный котёл в домовой котельной является источником загрязнения воздуха и нагрева окружающего пространства. Для создания комфортных для человека условий необходимо обеспечить непрерывную циркуляцию воздуха в помещении – удаление нагретого и поступление свежего. Рециркуляция может происходить естественным путём, когда движение воздуха происходит за счёт обычных сквозняков. Если этого недостаточно, то организуется система приточно-вытяжной вентиляции с установкой вентиляторов и фильтров, а иногда ещё и нагревателей или охладителей воздуха.

Двери

Дверь в котельную – это очень важный элемент и сооружается она по определённым правилам. Дверь всегда должна открываться наружу, «от себя». Ширина проёма двери должна быть не менее 800 мм. Если дверь делается двустворчатая, то обе створки должны свободно открываться. Чтобы дверь не хлопала с ударом, она снабжается механизмом мягкого закрывания (доводчиком). Дверь между жилой частью дома и помещением котельной выполняет противопожарные функции. В случае пожара в котельной огонь не должен попасть в основной дом через дверь. Поэтому она должна быть сделана из негорючего материала – металла – и покрыта негорючими красками – порошковыми или нитроэмалью. Для постоянного наблюдения за тем, что происходит в помещении котельной, в двери обязательно должно быть окно площадью не меньше 0,5 м2. По требованиям газовой безопасности дверь должна иметь вентиляционную решётку.

ФОТО: dm-plus.ruДверь в котельную с окном и вентиляционной решёткой

Нормативные документы и органы надзора

Все правила и требования к установке газового котла в частном доме указаны в:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
  • МДС 41.2-2000 «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов»
  • СНиП 42-01-2002 «Газораспределительные системы»;
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».

Изучать весь перечень документов досконально не обязательно. В данной статье мы изложим все самые необходимые требования к помещению, вентиляции и дымоходу. Проверку на соответствие требованиям производят специалисты местной газовой службы, обычно это «Горгаз», реже – «Облгаз» или «Райгаз».

Именно в местной газовой службе нужно оформить все необходимые документы (о них далее), заключить договор на обслуживание газового котла, пригласить их специалистов для проверки на соответствие требованиям, подключения котла к газовой магистрали, его наладке и первого запуска.

Типы помещений

Место для ее обустройства выбирается заранее, еще на стадии планирования здания. Котельной называют комнату, в которой находятся приборы теплоснабжения. Весь этот комплекс обеспечивает здание горячей водой и теплом.

Монтаж котлов и вспомогательного котельного оборудования можно произвести как в здании, так и в пристройке к нему. Способ расстановки приборов выбирается исходя из потребностей и финансовых возможностей домовладельцев. В котельной устанавливается агрегат, являющийся одновременно и теплогенератором.

Параметры помещения, обустройство дымохода и вентиляции, а также правильный монтаж котельного и вспомогательного оборудования определяется выбором котла.

По месту расположения котельные распределяются на:

  1. Отдельно стоящие;
  2. Встроенные;
  3. Пристроенные.

В первом случае соединение с домом осуществляется с помощью инженерных систем. Этот вариант расположения считается самым правильным. Он позволяет устанавливать агрегат любого типа. При этом жильцам дома он мешать не будет.

Плюсом пристроенных котельных является близость к главному зданию, что облегчает обслуживание котельного оборудования. Но чаще всего помещение находится внутри здания и его располагают таким образом, чтобы по максимуму упростить прокладку коммуникаций теплоснабжения. В таком случае необходимо произвести дополнительную работу по шумоизоляции.

При любом размещении монтаж котельного оборудования должен производится с соблюдением всех норм СНиП и правил безопасности. Поэтому лучше всего доверить эти работы специалистам, чтобы избежать нежелательных последствий в виде штрафных санкций за неправильную установку или, что намного хуже, возникновение аварийных ситуаций и пожара в доме.

В настоящее время производство всех видов котлов и котельного оборудования налажено во многих странах мира. Отечественный рынок предлагает чрезвычайно большой выбор котельных установок, как российских, так и зарубежных производителей. Тут на первое место выходит вопрос касающийся правильного расчета мощности отопительных аппаратов и того, какое оборудование для обустраиваемых котельных будет наиболее эффективным. Только тщательный подбор всех элементов отопительной системы позволит организовать стабильную и бесперебойную ее работу.

Большую роль играет и выбранная схема котельной установки. Естественно, что главным звеном в ней является котел. Специалисты не рекомендуют устанавливать дешевые аппараты, так как у них довольно часто прогорает топка, что приводит к дополнительным тратам, вызванным ее заменой. Качественный котел хоть и стоит дороже, но и служит не менее 20 лет. Не стоит экономить и на сепараторе воздуха, индикаторах, приводах, вентилях и других элементах. Чтобы система отопления работала эффективно, безопасно и экономично нужно выбирать надежное и качественное оборудование. Не совсем логично экономить на собственном комфорте.

Постирочная в загородном доме

В идеале, при проектировании загородного дома предусмотреть отдельное помещение для постирочной. В планировке постирочной выделите места для размещения:

  1. Стиральная и сушильная машины, которые рекомендую в целях экономии площади располагать друг над другом в колонну через специальные переходники. Можно поставить сушильный или «умный» шкаф для ухода за одеждой AirDresser от Samsung.
  2. Шкафы или стеллажи, на которых хранятся моющие средства, корзина для грязного белья.
  3. Гладильная доска с утюгом и отпаривателем.
  4. Техническая раковина или лейка с трапом, чтобы наполнить ведро или помыть собаку после прогулки, отсюда ее бытовое название – лапомойка.

Если площадь дома не позволяет предусмотреть отдельную постирочную комнату, то ее можно сгруппировать с котельной, как это часто делают финны. Постирочную они красиво называют – комната по уходу за домом. При такой планировке все оборудование можно удобно расположить по одной стороне котельной, а большую часть отдать под постирочную зону. В таких случаях, в котельной я устанавливаю большое окно, чтобы запустить естественный свет и создать панорамный вид

Также для хозяйки важно предусмотреть консоль или место крепления держателя для ноутбука или планшета. Над гладильной доской необходимо спроектировать яркий функциональный свет, а также мастер-кнопку, которая будет выключать и свет, и питание утюга: если свет не горит – значит утюг выключен

О котлах на твёрдом топливе

Лучше всего планировать монтаж котла ещё на этапе, когда планируется устройство всего дома. Этот агрегат практически всегда требует возведения котельной в качестве отдельного помещения. Лучше заранее подумать о том, где будет располагаться дымоход.

Есть следующие критерии, которые относятся к главным требованиям для таких котлов:

  1. Минимальная площадь помещения – 7-8 квадратных метров.
  2. Установку надо провести так, чтобы ремонтные и профилактические работы в случае необходимости не составили труда.
  3. Отдельно рассчитывают размер канала вентиляции. 1 кВт мощности тратится на 8 квадратных сантиметров площади.
  4. Рекомендовано обустройство специального подиума. Он должен находиться выше стандартного пола на 80-100 миллиметров.
  5. Вентиляцию устраивают на основе той же схемы, что и для газовых котлов.
  6. Для обустройства дверей и освещения так же используются стандартные правила.
  7. Напольные и настенные материалы не должны быть горючими. Лист металла стелется перед дверцей для топки. Рекомендуется придерживаться размера минимум в 500 на 500 миллиметров. На стену крепят специальный экран из асбеста.
  8. Дымоотводную трубу обустраивают аналогично другим ситуациям.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки. Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба

Изнутри на трубу устанавливается обратный клапан

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

  1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв. После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;
  2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

  • вентиль/газовый кран;
  • счетчик;
  • сигнализатор загазованности;
  • термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы. Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Обслуживание котельной

Техобслуживание котельной обеспечивает безопасность эксплуатации на высоком уровне, работоспособность оборудования. Обслуживание котельной выполняют специалисты соответствующих предприятий.

Источник фото: fb.ru

Как правило, эта процедура содержит в себе следующие этапы:

  • чистка бойлеров от накипи при помощи химических реагентов;
  • чистка горелок;
  • чистка топочной камеры;
  • проверка работы автоматики и электроники;
  • чистка подводящих и отводящих топливо каналов.

Своевременное обслуживание котлов обеспечивает:

  • устойчивую работу оборудования;
  • высокий коэффициент полезного действия;
  • сократить затраты на энергоресурсы;
  • продлить срок эксплуатации котла.

Техническое обслуживание должно осуществляться периодически, не реже одного раза в год.

Определяем оптимальное место для котельной

Допустим, вы затеяли масштабный ремонт старого частного дома. Котельная в нем должна быть непременно, однако устаревшая планировка ограничивает возможность размещения ее в доме. Нельзя втиснуть котельное оборудование в крохотное помещение без вентиляции, нельзя тянуть дымовую трубу снизу доверху через спальню или гостиную.

Можно, конечно, соорудить для котельной пристройку к загородному дому, однако вряд ли это архитектурное излишество удачно впишется в общий вид. Остается еще строительство отдельно стоящей котельной – хорошая, но дорогостоящая идея.

Отдельно стоящая котельная не должна располагаться слишком близко к дому. Но если расположить ее далеко, будут потери тепла из-за неоправданно длинной тепломагистрали

А при новом строительстве процедура проектирования котельной внутри дома никаких проблем не вызывает, если заранее изучить требования к установке котлового оборудования:

  • объем помещения для отопительных котлов мощностью до 30 кВт должен составлять не менее 7,5 м3, от 30 до 60 кВт – 13,5 м3, свыше 60 кВт – 15 м3;
  • высота потолков – не менее 2,2-2,5 м, ширина входных дверей – 80 см;
  • норма естественного освещения – 300 кв. см остекления на 1 м3 помещения, окно должно быть с фрамугой для проветривания;
  • трубы для подвода газа к газовым котлам брать только металлические, гибкие шланги использовать запрещено;
  • в схеме электропитания котла необходимо предусмотреть реле тепловой защиты, а в помещениях с котлом, работающим на газе, надо устанавливать газовый анализатор – прибор, улавливающий утечку газа и подающий сигнал на аварийное перекрытие газовой трубы;
  • от соседних помещений котельная должна отделяться стенами из материала с нулевым индексом распространения пламени – бетон, кирпич, дерево с огнезащитной пропиткой;
  • по вопросам взрыво- и пожаробезопасности проект согласуется с пожарной инспекцией.

Подробно обо всех нормах и правилах написано в СНиП по котельным установкам с шифром II -35-76, Своде правил СП-41-104-2000 по проектированию автономных теплоснабжающих систем, документе МДС , в котором изложены предписания по размещению агрегатов для отопления и подогрева воды в малоэтажной жилой застройке.

Место под котельную выбирается в каждом конкретном случае индивидуально с учетом технических особенностей и финансовых возможностей владельца – первый этаж дома, цоколь, подвал, пристройка, чердак или отдельно стоящее строение

Соблюдение многочисленных требований диктуется не бюрократией, а техникой безопасности. Отдельно стоящая котельная – это хлопоты с возведением фундамента, капитальных стен, подводкой труб и их теплоизоляцией.

Зато в доме вы получаете отсутствие на 100% вредных химических примесей, неизбежно сопровождающих любой процесс горения, и полную уверенность не пострадать во время несчастного случая, вероятность которого мизерна, но теоретически не исключается.

Системы дымоотвода

Система дымовентиляции котельной служит для создания разряжения в газовом тракте котлоагрегата и выводе дымовых газов из котла в атмосферу . Она состоит и дымососа, вентилятора, дымоходов и дымовой трубы.

Контрольно-измерительные приборы и автоматика безопасности (КИПиА) предназначены для контроля за работой установки по режимным картам, регулировки нагрузки котла и обеспечения безопасной эксплуатации оборудования.

Во всех современных котлоагрегатам установка КИПиА является обязательным требованием, в соответствии с нормами и правил по эксплуатации котельных установок.

Защита котельного оборудования срабатывает с включением звуковой и световой сигнализации для оповещения оперативного персонала.

Параметры защиты КИПиА:

  • отрыв факела в котле;
  • высокое давление пара, газа, воды;
  • низкое разряжение в топке котла;
  • отключение электроэнергии;
  • низкий уровень воды в котле;
  • низкое давление воздуха, воды и газа.

При срабатывании сигнализации, через короткое время, если оперативный персонал не исправил сбой, котел останавливается системой КИПиА, через принудительное отключение подачи газа в топку.

Размеры котельной в частном доме для газового котла: нормы площади

Система отопления частных коттеджей чаще всего автономная. Это удобнее: хозяин дома самостоятельно определяет режим отопления, контролирует расход топлива и регулирует работу. Основным источником тепла в системе является газовый котел. Для него и для его периферии рекомендуется оборудовать в частном доме котельную.

Содержание

  1. Назначение котельной
  2. Основные нормативные документы
  3. Правила размещения котельной в доме
  4. Требования к помещению
  5. Требования к котельной пристроенной к дому
  6. Какой площади должно быть помещение
  7. Размер пеллетной котельной в доме
  8. Размещение котла на кухне, в кладовой или прихожей
  9. Окно котельной
  10. Требования к дверям котельной
  11. Требования к стенам в котельной
  12. Проектирование и расчет
  13. Воздухообмен
  14. Приточно-вытяжные потоки
  15. Электроэнергия
  16. Состав проекта отопления

Назначение котельной классифицируется как небезопасный в аварийной ситуации. При протечке газового котла или подающих труб существует вероятность возгорания, взрыва, возгорания и отравления.

Поэтому монтировать такое оборудование необходимо в соответствии с нормами СНиП.

Оптимальный вариант обустройства – отдельное специальное помещение для газового котла и оборудования для его обслуживания. Строят его так, чтобы в случае повреждения, аварии или во время ремонта не пострадали проживающие в доме люди, а также жилые помещения.

Места для размещения:

  • чердак или мансарда;
  • подвал – на сегодняшний день самое популярное решение;
  • отдельный хозблок — рекомендуется, если дом старый;
  • комната в доме;
  • Пристроенная котельная.

Проект котельной на базе газового аппарата и на базе электрокотла согласовывается с государственными организациями.

Основные нормативные документы

Бытовая автоматическая система управления газом

Основой нормативной документации на строительство котельной являются документы СНиП. В перечень входят:

  • п.6.17-25 СП 42-101-2003;
  • п. 6.29-48 СП от 2.04.08-87;
  • глава 4 в СП 41-104-2000;
  • п.7 СП 62.13330.2011;
  • п.6.6 СП 60.13330.2012;
  • п.6.12 СП 55.13330.2011;
  • Инструкция МДС 41.2-2000 о размещении газовых котлов.

Нормы СНиП постоянно обновляются и изменяются. С 2019 года обязательным элементом стало оснащение газовой котельной датчиком загазованности.

Правила размещения котельной в доме

Проект котельной

Разработку проекта котельной лучше доверить специалистам. Помимо норм СНиП существует множество дополнительных ограничений на размеры помещения и его обустройство, касающиеся пожарной безопасности, требований к частоте воздухообмена, особенностей эксплуатации.

На выбор помещения влияет мощность обогревателя:

  • Если мощность газового котла не превышает 30 кВт, его можно установить в любом месте, в том числе на кухне и в коридоре.
  • Оборудование мощностью до 60 кВт также можно установить на кухне или в зале, но недостаточный воздухообмен компенсировать приточным воздуховодом диаметром не менее 15 см.
  • Устройство мощностью от 60 до 150 кВт монтируется только в специально подготовленном помещении.
  • Еще более мощные агрегаты устанавливаются только в отдельном здании.

Если в специальном сооружении все устроено для правильного размещения котла, то в подсобных помещениях или в подвале необходимо учитывать особенности монтажа и устройства различных систем. Газовый котел монтируется на пол или на стену. При этом на стене в кухне допускается монтировать прибор мощностью до 60 кВт, а в прихожей — только до 35 кВт.

Одноконтурный котел работает только на обогрев дома, двухконтурный поставляет горячую воду. Этот вариант выбирается, если используется небольшое количество горячей воды. Тогда котельная тоже заменяет котельную.

Требования к помещению

Пол, стены и потолок обшиты негорючими материалами

Помещение для газового котла должно удовлетворять ряду следующих условий.

  • В кочегарке должно быть окно. Он может быть как пластиковым, так и деревянным. Его площадь рассчитывается из пропорции – 0,03 м² стекла на 1 м³ помещения. Поэтому строят котельную в подвале только в том случае, если хозблок относится к полуподвальным помещениям.
  • Требуется вентиляция. Мощность и тип системы зависят от параметров котла.
  • Установка комплектуется водопроводными и канализационными трубами, газовыми трубами, системами управления и электропроводкой. Оборудование должно располагаться так, чтобы был свободный доступ к котлу и к любому нагревательному элементу.
  • Обшивать стены, полы, потолки можно только негорючими материалами. Для стен и пола обычно берется плитка, допускается оштукатуривание.
  • В котельной допускается установка не более 2 устройств.
  • Учтен вес котла. Если она превышает 200 кг, под нее возводят железобетонную подушку или плитный фундамент.
  • Все проемы должны быть отделаны негорючими материалами, створки должны открываться наружу.
  • Ко всем элементам системы отопления должен быть свободный доступ.

Котельные предпочтительнее устанавливать в северной или восточной части дома. Обычно их объединяют с санузлом, котельной, кухней.

Требования к котельной пристроенной к дому

Иногда под котельную выделяют отдельный модуль.

Для кочегара можно построить отдельный модуль. К этому варианту прибегают редко, так как обычно пристройка искажает внешний вид здания. Однако если устанавливаемое оборудование имеет большую мощность, другого выхода нет.

К пристройке предъявляется ряд особых требований:

  • Фундамент строения не соединяется с фундаментом здания, между ними оставляют зазор, часто дополнительно гидроизолируют.
  • Газовые приборы сильно нагреваются, поэтому стены, пол и потолок выполнены и отделаны только негорючими материалами.
  • Фундамент под пристройку представляет собой плиту высотой не менее 20 см.
  • Для дымохода требуется специальный фундамент.

Отдельная или пристроенная котельная, как и комната в доме, оборудуется собственной вытяжкой. Нужны окна.

Строительство пристроенных и крышных котельных допускается при соблюдении норм давления и температуры воды.

Какой площади должно быть помещение

В деревянном доме котлы устанавливаются на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентируются СНиП. Параметры определяются мощностью оборудования.

Правила следующие:

  • При мощности до 30 кВт требуется 7,5 м² для оснащения агрегата под газ. Высота помещения около 2,5 м, поэтому при установке на кухне нужно рассчитать кратность воздухообмена.
  • Для нагревателя мощностью 60 кВт требуется 15 м³.
  • Площадь котельной в частном доме для газового бытового котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
  • Объем кочегарки для агрегата мощностью до 350 кВт не менее 20 м³.

На самом деле площадь комнаты должна быть больше. Ведь рядом с агрегатом необходимо разместить сервисное и измерительное оборудование так, чтобы оставался свободный доступ к любым элементам и аппаратам.

При размещении котла в деревянном здании расстояние от агрегата до стены, обитой в этом месте железом, должно быть не менее 40 см.

Размер пеллетной котельной в доме

Пеллетная котельная

При отсутствии централизованного газоснабжения вместо газового котла устанавливается пеллетный котел. Этот твердотопливный вариант привлекает своей экономичностью и возможностями автоматизации. Пеллеты могут храниться в специальном бункере, откуда по мере необходимости подаются в котел.

Бункер и обогреватель размещаются в разных комнатах или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для обогрева 400 м² в течение 6 месяцев. Площадь склада составляет 4 м². Размеры котельной рассчитываются стандартным образом.

Размещение бункера и пеллетного котла в одном помещении запрещается. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или прихожей

Котлы допускается устанавливать на кухне при объеме помещения 21 м³

Если мощность прибора не превышает 60 кВт, установка в подсобных помещениях в дом разрешен. Газопроводы разрешают установку, если кубатура кухни 21 м³ или кухни-столовой – 36 м³.

Здесь устанавливаются как напольные, так и настенные котлы. Оборудование — насосы, смесители, распределители, коллекторы обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, ограничений на установку нет.

Преимущество такого расположения: нет необходимости выводить дымоход на крышу. Достаточно вывести трубу на фасад.

Категорически запрещается ставить газовый котел в ванной или в ванной комнате.

Окно котельной

Обязательное требование – открывающееся окно. Его конструкция строго регламентирована ГОСТ Р 56288-2014. Окно относится к категории легко сбрасываемых. Он может располагаться на стене, на потолке или в приямке.

Предназначен для защиты здания от взрыва. При аварии ударная волна выбивает окно и благодаря этому несущие конструкции дома не повреждаются.

Площадь остекления рассчитывается исходя из параметров помещения:

  • при площади котельной до 9 м² устанавливается окно площадью не менее 0,8 м²;
  • в помещении площадью более 9 м² площадь остекления не является рамой, рассчитанная из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается установка однокамерного стеклопакета толщиной до 4 мм. Нельзя использовать поликарбонат, защитное стекло, армированное стекло.

Требования к двери котельной

Дверь должна быть оборудована в пристроенной котельной. Из помещений внутри коттеджа — в подвал, на кухню — отдельная дверь не нужна.

Исключением является котельная на пеллетах или дровах. Здесь необходим выход на улицу.

К двери в жилищную котельную предъявляются следующие требования:

  • расстояние от двери в помещение до входной двери должно быть не более 12 м;
  • створка должна открываться наружу для облегчения выхода из котельной;
  • ширина дверного полотна превышает ширину котла на 20 см;
  • полотно должно соответствовать типу 3 с EI15 — дверь стальная с негорючим наполнением;
  • порог перед входом должен быть на 10 см выше пола в коридоре для предотвращения затопления в случае протечки.

Для слива воды установлен канализационный трап.

Требования к стенам в котельной

Для приставных или отдельных модулей также представлены определенные строительные нормы. Стены строят только из несущих или самонесущих материалов – кирпича, пенобетона, газоблока. Такой материал выдерживает открытый огонь 120 и даже 180 минут.

Также учитывается нагрузка на подшипник. Вес котлов и расширительных бачков довольно большой. Кирпичная стена выдержит такую ​​нагрузку.

Каркасная технология и сэндвич-панели не подходят, так как используемые в строительстве материалы горючи.

Проект и расчет

Проект и расчет должны выполнять специалисты

Лучше специалисту создать проект и рассчитать планировку котельной. Однако владелец должен быть знаком с общими требованиями организации.

Воздухообмен

Частота полного воздухообмена зависит от назначения помещения. На кухне воздух должен полностью обновляться за 1 час, но с учетом того, что для работы газовой плиты требуется дополнительно 100 м³. Если речь идет об отдельной котельной, то воздух обновляется три раза в час. Однако в этом случае воздухообмен необходимо рассчитывать с учетом объема приточного воздуха для сжигания газа.

На самом деле расчет прост. Например, для нормальной циркуляции воздуха в котельной площадью 12 м² при высоте 3 м требуется 12*3*3=108 м³ воздуха в час.

Приточно-вытяжные потоки

Приток размещается внизу двери или стены. Лучше, если воздух будет поступать в помещение с улицы, но допускается и изнутри дома. Размеры отверстия определяются мощностью котла, размерами помещения и типом агрегата. Так, для твердотопливного котла с закрытой топкой считается только трехкратный воздухообмен. Для модели с открытым очагом учитывается воздух для горения.

Допускается производить расчет с учетом только площади дома.

Вытяжная шахта обычно располагается рядом с дымоходом. Обязательное условие – вытяжка должна быть выведена на крышу здания, иначе в вентиляции не будет тяги.

Не устанавливайте вентилятор в вытяжной канал.

Электричество

Проводка в котельную заводится обычным способом. Электрические кабели рекомендуется прокладывать в стенах. При большой мощности нагревателя его лучше подключать через отдельный щиток.

Состав проекта отопления

В проект входит перечень чертежей и планов с описанием всех элементов системы отопления и котельной. Необходимы следующие документы:

  • план системы отопления и теплых полов, если она оборудована;
  • аксонометрические схемы обеих систем;
  • чертежи серийных узлов соединения и крепления трубопроводов;
  • Тепловая схема котельной;
  • план фундамента, если таковой имеется;
  • схема прокладки дымохода;
  • компоновка котельного оборудования;
  • спецификация используемого оборудования и материалов;
  • общие чертежи.

Котельная для газового котла — специальное помещение. Он обустраивается своими руками в соответствии с рядом очень строгих правил. Учитываются пожарная безопасность, санитарные нормы, требования воздухообмена, правила эксплуатации котла.

Размер котельной? | Форумы Hearth.com Главная
