Кабель алюминий или медь какой лучше?

Буквально еще лет 20-30, вся проводка была алюминиевой, а в современных стройках и ремонтах таких уже и не встретишь. Но чем медь лучше алюминия? Какую проводку лучше использовать для дома: медную или алюминиевую? Где лучше применить алюминий, а где медь? Рассказываем, почему материал проводов так быстро и безповоротно изменился в лучшую сторону. На сегодняшний день оптимальным решением, для прокладки электрической проводки, является использование медных проводов.

Алюминиевые провода



Использование алюминия было оправдано в основном за счет низкой стоимости этого материала. Алюминиевые провода легче меди, но они более слабый проводник электричества. Проводимость алюминия примерно в 1,5 раза ниже, чем проводимость меди. Также алюминий, в сравнении с медью, менее устойчив к растяжению.

Алюминиевая проводка не позволяет использовать энергоемкие электроприборы, такие как индукционные варочные поверхности, печи, автоматические стиральные машины и т.п. Как правило, такая электропроводка требуют замены и модернизации.

В настоящее время алюминиевые провода успешно используются, в основном с большими поперечными сечениями, обычно выше 10 мм². В этом случае важным преимуществом алюминиевых проволок является то, что они на 70% легче, чем медь. Это повышает удобство при прокладке длинных и толстых кабелей.



Медные провода



Решающим фактором при использовании медных проводов является очень хорошая электропроводность меди. Также установка медных проводов легче чем алюминиевых, главным образом из-за их большей гибкости и механической прочности. Медные провода не повреждаются при изгибе или скручивании.
Медь превосходит алюминий по электропроводности. Удельное электрическое сопротивление меди составляет 0,017 Ом*мм2/м в то время, как у алюминия 0,028 Ом*мм2/м. То есть электропроводность алюминия составляет 65-70% электропроводности меди, поэтому для одной и той же нагрузки алюминиевый провод придется брать сечением выше чем меди.

Например, необходимо запитать нагрузку в 5 кВт. Для нее нужно будет взять или медный провод сечением 2,5 мм2, например, ввг 3х2,5, или алюминиевый аввг сечением 4 мм2.

Превосходство меди над алюминием для проводки

И медь, и алюминий окисляются в процессе эксплуатации под действием воздуха. Однако у меди окисление происходит значительно медленней, и сама по себе пленка (зеленоватый налет) довольно легко разрушается, поэтому неплохо проводит ток (хотя проходимость немного ухудшается).
У алюминия же окисление происходит гораздо быстрее, а сама оксидная пленка очень плотная и плохо проводит ток. Окисленные соединения на скрутках, сжимах или клеммах чаще всего становятся причиной горения контакта.

Если брать механическую прочность то медный провод более гибкий и прочный, чем алюминиевый. В процессе монтажа жилы приходится изгибать, например, для соединения в распределительных коробках и розетках. Медные жилы могут выдержать многоразовое изгибание без повреждения, а вот алюминиевые лишь 5 — 10 изгибаний, и после этого ломаются.

Особые проблемы алюминиевая проводка создает, когда нужно ремонтировать соединения в распредкоробках — старый алюминий уже имеет микротрещины, поэтому при одном неверном движении жила может обломаться и придется снимать часть штукатурки, чтобы вытащить хоть немного провода.

Что касается способности проводника рассеивать тепло. Чем выше коэффициент теплопроводности, тем лучше металл рассеивает тепло. У меди коэффициент теплопроводности составляет 389,6 Вт/м* °С, а у алюминия 209,3 Вт/м* °С. То есть медь почти в два раза лучше рассеивает тепло, чем алюминий. Особенно это важно в местах соединений, где провод греется сильнее всего. При одной и той же нагрузке медь в два раза быстрее будет отводить тепло (точнее не нагреваться).

Превосходство алюминия над медью для линий электропередач (ЛЭП)
Если рассматривать алюминий для воздушных линий электропередач то есть существенное преимущество, их по-прежнему выполняют из этого металла.
Вес во многом определяется исходя из плотности металла. Чем выше плотность, тем тяжелее проводник. Плотность меди составляет 8900 кг/м3, а алюминия 2700 кг/м3. То есть при равном объеме медный провод будет весить в 3,3 раза больше алюминиевого. Для домашней проводки это не критично, так как провод лежит в штробах, а для воздушной линии электропередач это важный показатель. Именно поэтому для воздушных линий электропередач используют алюминиевый провод.

Что же касается цены, то алюминий имеет явное преимущество. Все минусы алюминия сказались на относительно невысокой цене, которая примерно в несколько раз ниже цены на медь, поэтому воздушные линии, а также вводы в дом выполняют исключительно алюминиевым проводом.

Специалисты часто спорят, что лучше использовать в проводах и кабелях, алюминий или медь. Эти два металла обладают лучше, в отличие от других металлов, электропроводностью при относительно невысокой стоимости. Говорить о том, что какой-то из материалов лучше другого просто не корректно, хотя оба вида проводов имеют определенные преимущества и недостатки.

Совокупно все факторы настолько важны, что алюминиевые провода и кабели повсеместно применяются для передачи электроэнергии на большие расстояния (например, между станциями и подстанциями, для подключения конечных потребителей к общим электрическим сетям т.д.). Благодаря низкому весу алюминиевых проводов уменьшается загрузка на электрические опоры и изоляторы. Отсюда можно сделать вывод, что алюминиевый кабель повышенного диаметра выгоднее применять, чем медный. Однако алюминий имеет и ряд отрицательных свойств — это:

  • невысокая прочность;
  • пониженная эластичность;
  • плохая свариваемость;
  • низкая технологичность дальнейшей переработки и употребления;
  • низкий срок эксплуатации;
  • невысокая ремонтопригодность, и высокочастотные свойства такого кабеля не на высшем уровне.
  • Алюминиевый провод мало используется в тех местах электрических машин, где большую важность имеет не только вес, но и габариты.

Что касается меди, то как уже говорилось, ее электропроводность в полтора раза выше, чем алюминия. Соответственно и тепловые потери (и потери напряжения) в медных проводниках будут в полтора раза меньше, чем у алюминия такого же поперечного сечения. Кроме того медь менее повержена коррозии.

Конкуренция по использованию алюминия или меди существует в мире давно (особенно для промышленной и бытовой электропроводки), поэтому выбор между ними должен осуществляться квалифицированным специалистом в зависимости от конкретной ситуации.

Также не стоит забывать, что алюминиевый и медные провода нельзя соединять непосредственно друг с другом, потому что образуется гальваническая пара, в которой алюминий в следствие электрокоррозии очень быстро разрушается, что ухудшает электрический контакт. Место с плохим контактом будет нагреваться, искрить. В результате этого надежность контактов будет уменьшаться, что может привести и к пожару. Поэтому при необходимости соединения медного и алюминиевого проводов используют стальные клеммы, разъемы и переходники, которые предотвращают непосредственный контакт алюминия и меди.

Если у вас дом старше 20 лет, при этом в нем алюминиевая проводка – замените ее, потому что срок действия алюминия как раз 20 лет. С ходом времени этот металл теряет пластичность и в любое время может быть разрушен под действием внешних факторов. Новую проводку лучше делать при помощи медного кабеля с учетом потребления электроэнергии техники.

Как правило, стандарты проводки для светильников и люстр требуют медного двухжильного кабеля, более сложные приборы (требующие заземления, к примеру, стиральные машины, компьютер, водонагреватель) требуют применения трехжильного медного кабеля. Отдельной проводки требуют кухонные электроприборы. Для нее целесообразно использовать медный трехжильный кабель до 4 квадратных миллиметров.

Если вы определились с типом кабеля, который подходит именно вам, и хотите получить безупречное качество товара и высококвалифицированую консультацию наших специалистов, перед тем как купить кабель, обращайтесь к Запорожскому заводу кабельной продукции МПКА.

Хотите знать больше, быть в курсе всех событий, знать о новинках в ассортименте кабельной продукции МПКА,  и получать информацию об уникальности и особенностях той или иной кабельной продукции?

Обязательно подпишитесь на наши страницы в соцсети:
Facebook Instagram



Медный VS Алюминиевый. Какой кабель выбрать? / Статьи и обзоры / Элек.ру

Всем нам известно, что всю кабельно-проводниковую номенклатуру можно разделить по критерию состава жилы: на алюминиевый кабель/провод и на медный. В чем же разница, какие преимущества и недостатки? Для начала стоит рассмотреть и сравнить характеристики металлов, ведь свойства жилы определяют особенности кабельно-проводниковой продукции.

Начнем с алюминия. Алюминий представляет собой один из самых популярных металлов, который используется человечеством. Он очень легкий, достаточно прочный и мягкий. При одинаковой электропроводности алюминиевый провод весит в два раза меньше медного, такая легкость алюминия позволяет делать проволоки более толстыми. Однако прочность материала относительна, если алюминий перегнуть несколько раз в одном и том же месте, он сломается. Поэтому такой кабель можно использовать только в стационарной прокладке без острого угла надлома.

При контакте с воздухом алюминий моментально окисляется. В случае появления оксидной пленки химическая активность металла падает. Это происходит потому, что оксид является полным диэлектриком. По этой причине в местах образования пленки электрический ток практически не проходит.

Чем больше жила, тем больше тока она проводит. Если сила тока большая, а сечение маленькое, сопротивление увеличивается, кабель нагревается. Сопротивление алюминия в 1,5 больше чем у меди, поэтому для проведения одного и того же количества тока, размер алюминиевой жилы должен быть в несколько раз больше медной. Для алюминия характерна высокая теплопроводность. Поэтому такой кабель достаточно быстро нагревается.

Что же представляет собой медь? Это уникальный металл, который уступает по электропроводности только серебру. Низкий уровень сопротивления позволяет пропускать через жилу большее количество тока в мелком сечении, по сравнению с алюминием.

Медь достаточно устойчива по отношению к окислению, и даже в окисленном состоянии она не теряет своих свойств. Это достаточно легкий металл, однако алюминию по этому параметрам уступает. Прочность меди позволяет изготавливать жилы мелкого сечения.

Серьезным фактором является цена. Медь при всех своих преимуществах имеет один, но довольно существенный недостаток, который в настоящее время имеет огромное значение. Это высокая цена. Алюминий в этом вопросе является победителем.

Подведем итог. И медный и алюминиевый кабель, благодаря свойствам металлов имеют свои преимущества. Алюминиевый кабель будет легким и дешевым, медный кабель обладает хорошей электропроводностью, небольшим сопротивлением, достаточной прочностью и высокой ценой.

Исходите из своих потребностей и возможностей! С окончательным выбором определитесь, посетив сайт www.energoestore.ru.

Что выбрать? Медь или алюминий в оплетке?

31 мая

Профессиональный полностью медный телевизионный кабель CAVEL (Италия)


или иные кабели сомнительного происхождением с алюминиевой оплеткой?

БУДЬТЕ ВНИМАТЕЛЬНЫ !



      В последнее время многие пытаются сравнивать профессиональные телевизионные кабели CAVEL (которые полностью изготавливаются в Италии фабрикой Italiana Conduttori s.r.l.) со своими «удешевленными» кабелями, источники происхождения которых сомнительны.

     Невозможно отрицать, что итальянские кабели CAVEL, которые традиционно были и остаются «медными» кабелями, производимыми вот уже более 50 лет целиком и полностью в Италии, являются относительно дорогими кабелями (относительно того разномастного и низкокачественного ширпотреба, которым наполнены павильоны на различных рынках). Качество компонентных материалов, применяемых в кабелях CAVEL и уровень технических параметров итальянских кабелей неоспоримо высоки. Многолетняя практика многих российских монтажников антенно-кабельных сетей и есть главный критерий и главное подтверждение этой истины.

   Тем временем, многочисленные жуликоватые торговцы не пытаются всеми доступными способами подсунуть доверчивому потребителю красиво оформленные собственные кабели с алюминиевой оплеткой, притягивая внимание покупателя сниженной ценой.

      При этом ни один из производителей алюминиевых кабелей никогда не афиширует тот факт, что низкая цена достигнута ими в том числе вследствие примитивной замены материала 2-го экрана на алюминий (вместо луженой меди, как у профессиональных кабелей CAVEL).

    Внешняя алюминиевая оплетка (она же и внешний проводник) обязана находиться в постоянном гальваническом контакте с F-коннектором, типовой материал которого — никелированная латунь (медь-содержащий сплав). В условиях перманентного присутствия влажности (как внутри, так и во вне помещений) протекающие по алюминиевой оплетке токи создают классический «эффект гальванопары», и электро-контакт с разъемом постепенно разрушается. Через определенное время монтажник, прибывший устранить неполадку, скручивает F-разъем и не находит под ним ничего, кроме трухи и белого порошка продуктов окисления.

      Следует понимать, что продукты окисления меди (которая сама по себе весьма стойка к воздействию влаги) остаются с течением лет проводящими, в то время как гальваническое окисление алюминия создает непроводящие (резистивные) участки, которые разогреваются протекающими токами, еще более усугубляя появившиеся проблемы в электро-контакте. (К слову, в научных работах инженеров американского кабельного гиганта CommScope, чье производство ныне перенесено в Китай, проблема гальванического окисления алюминиевой оплетки воспринимается очень серьезно, и предлагаются дорогостоящие методы коррозионной защиты этой оплетки).

    Таким образом, электрическая проводимость контактных соединений, в которых участвует алюминиевая оплетка, постепенно падает, и особенно драматическим образом это отражается на низких частотах передачи (например, на частотах DOCSIS, до 50 МГц), поскольку относительно низкочастотным токам труднее преодолеть вышеупомянутые резистивно-емкостные участки. По этой причине применение кабелей с алюминиевой оплеткой категорически противопоказано в аудио-видео системах, в сетях передачи DOCSIS, в системах видео-наблюдения (искажение импульсов строчной синхронизации является здесь типовой проблемой алюминиевых кабелей), а также во всех наружных антенно-кабельных сетях, где по кабельному проводнику одновременно передается и электропитание.

    Алюминий обеспечивает лишь 61% проводимости по сравнению с медью, при этом его стоимость составляет приблизительно 1/3 от стоимости меди. Вот такая экономия на материалах со стороны большинства производителей сомнительного ширпотреба.

      Внешний проводник (экранирующая оплетка) полновесно участвует в передаче ВЧ-токов, и при этом, когда расстояния передачи значительны, то худшая (по отношению к меди) проводимость алюминия играет весьма отрицательную роль. А именно, невозможно избежать такого негативного эффекта, как общее снижение экранирующей способности кабеля в целом, что особенно критично в эпоху полной цифровизации всех телевизионных сигналов. Если требуется достичь такого же экранирования как у чисто медных кабелей, то компенсировать разницу приходится увеличением оптической плотности алюминиевой оплетки и т.д.

      Такой параметр, как коэффициент экранирования коаксиального кабеля — очень важная вещь, а в нынешние времена, когда интенсивность электромагнитной «загруженности» эфира постоянно растет, когда число всевозможных сотовых станций и зон их покрытия непрерывно нарастает (а запуск новых сотовых мощностей в диапазоне LTE уже сделал ситуацию еще более сложной), в этой непростой обстановке защита существующих коаксиальных линий от «рассыпания» картинки выдвигает такую характеристику телевизионного кабеля, как «коэффициент экранирования» на первое место.

      Таким образом, полностью медные коаксиальные кабели следует рассматривать как универсальные и действительно профессиональные (готовые к работе в любых условиях, в т.ч. во влажной среде и во вне помещений). Кабели же с алюминиевой оплеткой следует ограничивать в применении лишь для абсолютно сухих внутренних помещений и на достаточно коротких дистанциях передачи.

      Следует помнить также, что медный проводник выдерживает в среднем в 6 раз больше изгибов, чем алюминиевый.

чем отличаются и где применяются

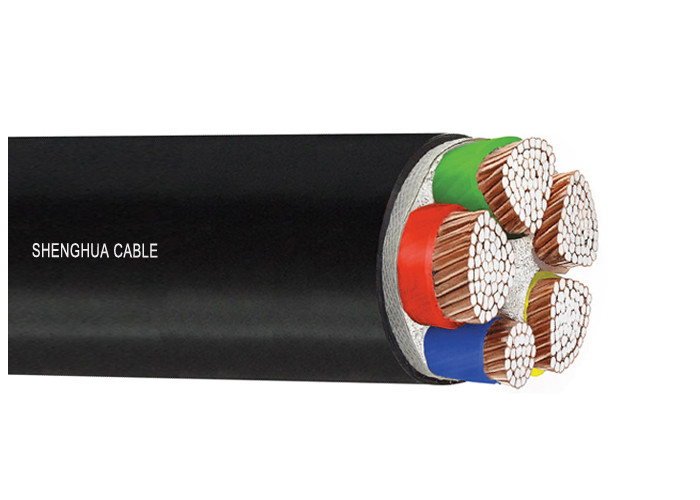

Медные и алюминиевые силовые кабели: чем отличаются и где применяются

Что предпочтительнее — медный либо алюминиевый силовой кабель? Такой вопрос довольно часто поднимается и в кругу квалифицированных специалистов, и обыкновенных пользователей, планирующих заменить устаревшие силовые линии. Для того чтобы принять профессиональное решение, необходимо знать достоинства и недостатки, правила использования, а также базовые различия медной и алюминиевой коммутации.

История развития кабелей

Медь — один из древнейших известных металлов. Ее пластичность и электропроводность были использованы первыми экспериментаторами электричества, Бенджамином Франклином и Майклом Фарадеем. Она была использована в таких изобретениях, как телеграф, телефон и электродвигатель.


Медь является наиболее распространенным металлическим проводником. Международный стандарт отожженной меди (IACS) был принят в 1913 году. Согласно этому мировому стандарту коммерчески чистая отожженная медь характеризуется проводимостью 100% IACS. При этом такая медь, производимая сегодня, имеет более высокие значения проводимости IACS, потому что технология обработки с тех пор значительно улучшилась. Сегодня отожженный медный провод, используемый в электрических цепях, соответствует международным стандартам ASTM B3.


В 1960-х и 1970-х годах из-за высокой цены на медь стали использоваться алюминиевые силовые кабеля для подключения к электрическим сетям промышленных и жилищно-коммунальных объектов. Алюминиевые проводники состоят из различных сплавов, известных как серии AA-1350 и серии AA-8000. Серия AA-1350 содержит, как минимум, 99,5% алюминия. Алюминиевые сплавы серии AA-8000 соответствуют международному стандарту ASTM B800 и были разработаны, чтобы придать алюминию свойства ползучести и удлинения более близкие к характеристикам меди.

Кабель из алюминия или меди: в чем разница

Исключительно два металла — медь и алюминий получили массовое распространение для передачи электричества. Их применение в данном качестве объясняется набором физических параметров и стоимостью. В современных системах электроснабжения для подключения жилых, общественных и промышленных объектов применяется в основном медь. Исключения составляют варианты, когда для подсоединения мощной нагрузки требуется большое сечение жилы — в этом случае используется алюминиевый силовой кабель. Трудно сразу однозначно сказать, что лучше для применения алюминиевый или медный кабель, нужно сравнивать в комплексе все характеристики:

  • Ценовые преимущества;
  • Физические свойства;
  • Условия эксплуатации и безопасности.

Ценовые преимущества

Алюминий практически в три раза дешевле меди. Это делает его более желанным для использования, особенно в мощных проектах, большой протяженностью. Затраты на медь в этих вариантах могут значительно увеличить стоимость проекта электроснабжения.

Сравнительный анализ тенденций роста цен на эти два металла за последние сто лет, отчетливо демонстрирует, что цены на алюминий растут гораздо ниже чем на медь. Специалисты считают, что эта тенденция сохраниться и в ближайшем будущем. С начала 2020 года цена меди на Лондонской бирже достигла до 5 675 долл/тонну, при этом для алюминия — 1 725 долл/тонну. Перечисленное сопряжено с эффективностью производства и ростом выпуска алюминия, при доступном и дешевом сырьевом материале. При производстве кабелей, алюминий в цене окончательного продукта, достигает 25%.

Для меди — ситуация противоположная. Рудные запасы меди сокращаются, процент меди в руде уменьшается, также бедны чистой медью новые месторождения, которые становятся труднодоступными. По этой причине, затраты на медь в цене конечного продукта уже составляют более 50 % и продолжают расти. Всё перечисленное, говорит в пользу применения алюминия.

Весовые характеристики

Алюминий является легким материалом и очень гибким, что облегчает работу с ним. Эта характеристика полезна для быстрой установки, а при протяженных пролетах линий электропередач проволочные алюминиевые модификации монтируются намного быстрее. В качестве сырья алюминий примерно на 70 процентов легче по весу, чем медь. Это полезно в областях, где требуется снижение веса всех компонентов электрической сети.

Естественно, при использовании в электрических кабелях, меньший вес облегчает их установку. Поэтому высоковольтные линии уже давно прокладывают из алюминия. Низкий вес значительно уменьшает растягивающее усилие, прикладываемое к кабелю и мачте. Для схем электроснабжения, требующих гибких кабельных соединений, медь больше не является преимущественным выбором.

Проводимость кабелей и прочность на разрыв

Проводимость алюминия по сравнению с медью составляет только 61%, что приводит к тому, что при использовании алюминиевого кабеля требуются токопроводящие жилы большего диаметра, что естественно повышает вес линии.


Медь не подвержена высокому циклическому расширению/сжатию по сравнению с алюминием. Прочность на растяжение у меди позволяет ей выдерживать напряжения на износ длительное время без разрушительных последствий, как у алюминия.


Благодаря своим высоким пластическим свойствам, медь может выпускаться в форме очень тонкой жилы. Это добавляет универсальность медному силовому кабелю. Медь обладает высокой прочностью на разрыв, может подвергаться чрезвычайному напряжению, при этом проявляет минимальные признаки износа, поэтому такой силовой кабель практически не требует обслуживания.

Безопасность кабелей

Для плавления медной жилы требуется высокая температура — 1083 C. Поэтому с точки зрения безопасности, медный силовой кабель является одним из безопасных вариантов организации электроснабжения объектов. Даже если он перегружен, то вряд ли расплавится или сгорит. Это означает, что шансы возникновения пожара, при проблемах с питанием, будут значительно меньше.

Алюминиевый силовой кабель повышает потенциальный риск пожара на объекте, особенно, если не будет смонтирован в соответствие с ПУЭ. Циклы расширения и сжатия присущие алюминию, оказывают большое влияние на безопасность соединений, по сравнению с использованием меди.

Алюминий также подвержен окислению, особенно, когда он в контакте с влагой и разнородными металлами. В поврежденной зоне возникает сильное сопротивление провода, которое приводит к нагреву, способного расплавить защитную изоляцию и вызвать пожар.

Для предупреждения этих негативных явлений в алюминиевом силовом кабеле используют антиокислительные соединения. Такие линии требуют более высокого уровня обслуживания, чем медные силовые кабеля, что включает в себя проверку проводников на герметичность и наличие окисления.


Наконец, повышенная термотекучесть алюминия — это то, что необходимо учитывать при монтаже. Алюминий является более мягким металлом, чем медь, и имеет тенденцию расширяться или растягиваться с течением времени, особенно при воздействии более высокого давления и температуры. Классические обжимные соединения, страдающие от утечки, теряют прочность и перестают быть надежными.

Как правильно выбрать кабель по ПЭУ

В СССР большая часть жилищного фонда оснащались алюминиевыми силовыми кабелями, это было нормой, действующего стандарта. Это совершенно не означало, что страна бедствовала, и не могла позволить себе массово применять медь в электротехнике, скорее наоборот. Просто проектировщики электросетей решили, что экономически выгодно, применение алюминия, а не меди.

Надо признаться, что в то время темпы строительства были такими огромными, что электротехническая промышленность была обеспечена заказами на пятилетку вперед. В этот период  были выстроены всем хорошо известные хрущевки, в которых до сих пор проживает значительная часть россиян. Поэтому экономический эффект от такой массового использования алюминиевой кабельной продукции действительно был существенным.  Сегодня совершенно иные реалии, и алюминиевый силовой кабель в новых жилых домах не используют, а только исключительно медную кабельную продукцию, что соответствует п. 7.1.34 ПУЭ.

Для алюминиевого силового кабеля вышеназванный раздел ПУЭ оставил другую область применения. Так  линии питающие  распредсети, предпочтительно, выполнять с алюминиевыми токожилами, в проектах когда их проектное сечение будет равняться 16 мм2 и выше. Кроме того, большая область приемников тока, которая относится к обслуживанию электрооборудования объектов: насосные, вентиляторные и калориферные электроустановки могут запитывать кабеля с алюминиевыми токожилами сечением более 2.5 мм2.


Подводя итог вышесказанному, можно с уверенностью заявить, что существующие нормы четко разделили области применения алюминиевых и медных силовых кабелей с учетом всех их технических и стоимостных характеристик. Тем не менее, сегодня конструкторы, архитекторы, инженеры электрики, работающие с проектами электроснабжения должны преодолеть тенденциозность по отношению к использованию алюминиевой продукции, тем более что эта технологии шагнули далеко вперед по качеству этого металла. Такой подход даст возможность использовать экономичный алюминий при монтаже, что обеспечит значительную экономию в масштабах всей страны.

<Назад Поделиться

Медь или алюминий — какая проводка лучше.

:
Я пригласил электрика для обновления ввода электричества в дом.
Он начал настаивать, что повод к дому надо делать только медным проводом,
доказывая что это обязательное требование.
Я пока отказался от его услуг.
Подскажите, обязательно ли его требование?
И еще: какой провод лучше: медный или алюминиевый?

Вистр
Такого обязательного требования смены алюминиевых проводов на медные, пока нигде нет.
Есть только рекомендации.
Скорее всего, это личная инициатива самого электрика. Т.к. медные провода значительно дороже
алюминиевых. Наверное, электрик мог иметь какую-то свою личную выгоду.
Теперь о том, какой провод лучше: медный или алюминиевый…
Медь по своим электротехническим характеристикам лучше алюминия, т.е. ее сопротивление почти
в полтора раза меньше алюминия.
Другими словами: при одинаковом диаметре провода, медный провод может пропускать в полтора
раза больше тока не нагреваясь.
Но какая Вам существенная разница, если примените алюминиевый провод чуть большего сечения?
Кроме того, у меди есть очень нехорошее качество: она со временем сильно окисляется.
Поэтому, надежность контактов быстро падает. Это приводить к нагреванию провода около
контактного узла. Соответственно, изоляция начинает плавится и может возникнуть короткое замыкание.
Если Вы все-таки решили использовать медные провода, то их концы надо хорошо зачищать
и залуживать. Также надо просмотреть все крепежные элементы контактов.
Желательно, чтобы они были либо латунные, либо бронзовые.

liqerr
Сегодня профессионалы предпочитают медь. Почему? На открытом воздухе алюминий быстро окисляется образуя окисную пленку практически не проводящую электрический ток. Алюминий хрупкий, локий материал — несколько раз согнули и он сломался. При длительной эксплуатации он рассыпается буквально в порошек. Медь тоже окисляется, но ее окисел является токопроводящим т.о. она не теряет свох электропроводящих свйств. Устойчива к кручению, изгибу и т. п. Да она дороже.
Но тут экономить не стоит — помните скупой платит дважды!

Vlad128
Электрик прав. Непосредственное соединение деталей из меди (латуни) с алюминием вызывает быстрое разрушение последнего из-за контактной коррозии. Поэтому в старых вилках, розетках и выключателях контакты для алюминиевого провода изготавливались из оцинкованного железа. Сейчас подобные электротехнические изделия практически не применяются. Остаётся один вариант: кабель с медной жилой.

Олег40
Моя алюминиевая проводка служит лет30 без нареканий и даже несмотря на ремонты я её не менял на медь. Минус только в ломкости. За этот период времени приходилось пару раз менять выключатели и розетки. Провод иногда ломался, но так — как в коробке оставлен запас, то это не есть проблемой. Это скорее модная тенденция такая и некоторые преимущества в монтаже. Если ставить алюминий — большой бедой это не будет, важнее с сечением не ошибиться.

jeck
На самом деле есть правила и нормы которые нужно соблюдать. Ввод в дом у нас регламентируются ПУЭ, глава 2.1 говорит нам о вводе и о проводке в домах, глава 2.4 — там про ВЛ и вводы в дом, таблица 2.4.2 — здесь приведены нормы кабелей и их сечений какие можно использовать на ввод, для алюминия свои нормы для меди свои, так же многое зависит от расстояния от опоры до дома.

vladislavus
У меди сопротивление действительно меньше, чем у алюминия и она хорошо выдерживает большие нагрузки. Алюминий же является более хрупким материалом и я сам на этом «горел».

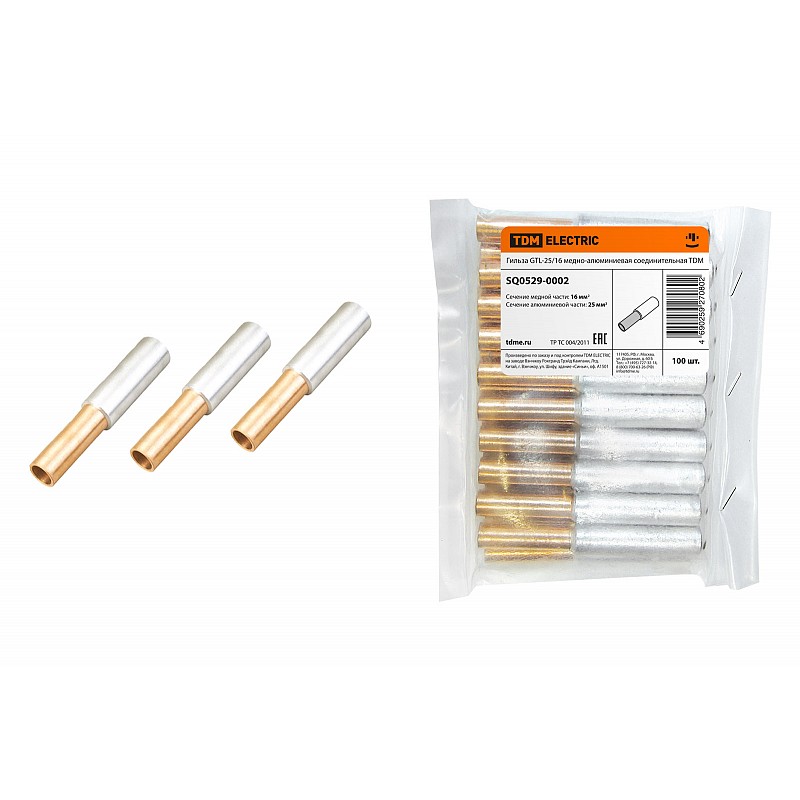

Медные и алюминиевые провода нельзя соединять вместе. Об этом вам скажет любой электрик. И это не простой каприз, а вполне разумное решение, основанное на несовместимости этих двух видов металлов. Но в том — то и проблема, что даже электрик, доподлинно не знает ее причину. Давайте и попытается разгадать эту загадку.

И так, почему нельзя соединять вместе алюминиевые и медные провода. Если вы спросите об этом у электрика, то, скорее всего, получите ответ, что такой контакт будет постоянно греться и гореть. Все это выглядит довольно странно, ведь если соединить медь со сталью, то такой контакт будет прекрасно работать.

Есть несколько гипотез, объясняющих причину неустойчивости медно алюминиевого контакта:

  1. Существенные различия в коэффициентах теплового расширения этих металлов при прохождении через них электрического тока. Ну а раз так, то прочность соединения нарушается, и контакт начинает гореть.
  2. Поверхность алюминия со временем окисляется, и покрывается пленкой, с чрезвычайно низким коэффициентом проводимости электрического тока. Все это также приводит к нарушению прочности контакта, его ослаблению, и возникновению электрической дуги, которая и завершает процесс его разрушения.
  3. Согласно иному мнению, все дело в гальваническом эффекте, который имеет место при соприкосновении этих металлов. Именно он и приводит к нагреву контакта и его дальнейшему разрушению.

Давайте попробуем разобраться, где здесь, правда, а где ложь?

В результате целого ряда экспериментов, было выяснено, что коэффициент теплового расширения здесь вовсе не причем. Разность в коэффициентах настолько мала, что ее легко можно компенсировать, применив для медно алюминиевого контакта надежный зажим. Если его хорошо затянуть, то теплового расширения можно не бояться.

Особого влияния на прочность медно алюминиевого контакта не оказывает и оксидная пленка, образующаяся на поверхности алюминиевого провода. Чтобы ее нейтрализовать, достаточно перед соединением обработать провода противооксидной смазкой, и затем периодически проводить ревизию соединения. В этом случае оно будет долго и надежно работать.

Тогда в чем же дело? Неужели во всем виновата гальваника?

Именно она является основной причиной окисления такого рода контактов. При этом этот процесс затрагивает как медь, так и алюминий. И хотя эти окислы по – разному проводят ток, то при соединении проводов происходит их диссоциация, приводящая к распаду материалов на электрически заряженные ионы. Этому способствует влага, содержащаяся в окружающем воздухе. При этом образовавшиеся ионы будут иметь прямо противоположные заряды, что при наличии электрического тока, приведет к возникновению электролиза.

Ионы начнут активно перемещаться. Но ведь по сути, это частицы контактирующих между собой металлов. Ну а раз так, то этот процесс будет сопровождаться их естественным разрушением, что, в конечном итоге, приведет к ослаблению контакта, его нагреву, и возникновению электрической дуги, которая и довершит процесс разрушения.

Силовые многожильные провода различного назначения относятся к категории медный провода . Из-за того, что сейчас видов проводов существует очень много, которые выпускаются не только по отраслевым, но и по общегосударственным стандартам, применяется на практике маркировка изделий только буквенно-цифровая. Проще говоря, техническое обозначение проводов принято с определенными параметрами, при изготовлении которых материалы были использованы соответствующих ГОСТов.

Стандартная конструкция провода представляет собой одну или же несколько изолированных жил, заключенных в герметичную оболочку. Оболочка может быть свинцовой, пластмассовой, алюминиевой или резиновой. В зависимости от условий использования, изделие иногда покрывается броневым слоем из проволоки различного сечения или стальных лент.

Виды продукции медного провода.

Несколько видов проводов существуют в настоящее время, различают которые по областям применения. При строительстве линий, у которых передача основное назначение, а также распределение электричества в силовых и осветительных установках — применяются силовые провода. Образцы с медными и алюминиевыми жилами выпускаются промышленностью.

Полиэтилен, резина, бумага, ПВХ и другие материалы используются в качестве изоляции. Выполняется бронированное покрытие из алюминия, свинца, пластика или резины. Для подвода питания сигналами низкого напряжения к различным электрическим устройствам и еще для создания специальных контрольных цепей используются контрольные провода, которые снабжены алюминиевыми или медными жилами сечением до 10 мм 2 .

Применяются провода с медными жилами в пластиковой оболочке, а также с предохраняющим от воздействия электромагнитных помех экранированным покрытием, обычно в автоматизированных системах, при этом зависит вес медного провода от числа жил и их сечения.

В средствах связи получили широкое применение специальные провода, с помощью которых осуществляется передача сигналов, делится данный тип провода на два вида: высокочастотные провода дальней связи и для локального использования в местных линиях — низкочастотные провода.

При помощи использования проводов коаксиальной конструкции с центральным медным проводом, который покрыт полиэтиленом или фторопластом (из этих же материалов выполнен верхний изолирующий слой), проводится обеспечение связи между радиотехническими устройствами.

Медный провод и аспекты его эксплуатации.

В качестве проводки для жилых или промышленных зданий, согласно инструкциям контролирующих органов, использовать рекомендуется многожильные провода из меди. У строителей наибольшим спросом пользуются изделия марки ВВГ, представляет собой данный тип проводки изделие с двойной ПВХ изоляцией. Он может в зависимости от общего сечения применяться на тех участках, где нагрузка на медный провод будет составлять от двойной ПВХ изоляцией. Проверить сопротивление медного провода можно даже и в домашних условиях, понадобится для этого прибор SmartClass ADSL, предназначенный для измерения различных параметров проводки.

Медный провод с резиновой изоляцией типа КГ также пользуется большой популярностью, он имеет прекрасную гибкость, благодаря наличию внутри множества медных проволочек. Специальные добавки внедрены в состав изоляции КГ, для использования в условиях вечной мерзлоты данного типа проводки.

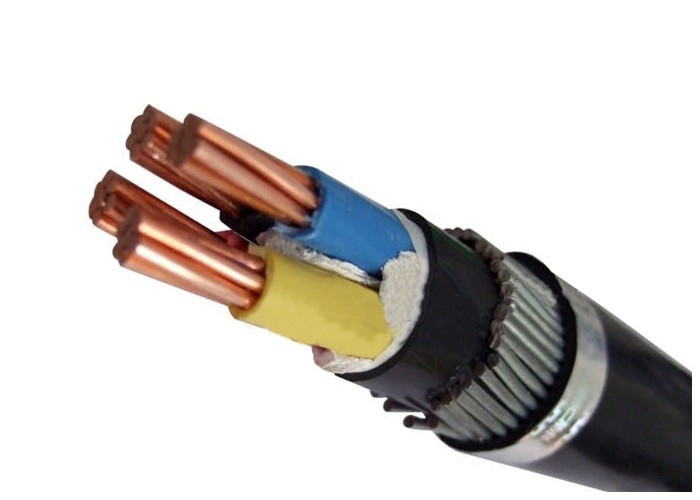

Медный бронированный кабель ВБбШв завершает список, он снабжен двойной ПВХ изоляцией и имеет защиту в виде двух слоев металлической ленты. Основной областью применения данного типа кабеля являются трассы, проложенные в грунте, также он применяется в тоннелях и на воздухе. Этот провод достаточно устойчив к возгоранию, благодаря графитовой крошке, которая входит в состав изоляции.

И снова ремонт, и снова полуразрушенные стены, шпаклевка и желание приблизиться к своей заветной мечте. Одна из них – добиться, чтобы медные провода для проводки наконец-то заняли свое законное место, взамен старых, алюминиевых.

Медные провода – новые требования для качественной электропроводки

Какие будет правильнее выбрать провода: медные или алюминиевые? Этот вопрос, прежде всего, можно адресовать вашему электрику, хотя уже сейчас можем предположить, что его ответ будет в пользу медных.

А все потому, что медная проводка более предпочтительна в условиях всепоглощающего «нашествия» современных электроприборов. Если вам до сих пор совершенно не понятно, откуда и куда идут провода в вашей квартире, и уж совсем не ясно, зачем нужна проводка, то можем посоветовать совсем не мучаться штудированием текстов по физике и отдать все в руки электрику – и право выбора, и материалы, и, конечно же, деньги за оплату его услуг.

Без привлечения специалистов и при поверхностных знаниях материала, установить проводку «с нуля» будет не просто трудно, а архитрудно. Но для самых настырных устраиваем ликбез. Итак, провода (те, что общего назначения) могут быть изготовлены как из меди, так и из алюминия. Учитывая, что в электропроводке вопрос изоляции один из самых важных, провода защищены материалами из ПВХ пластика, а также резины или полиэтилена.

Алюминиевый и медный провод значительно отличаются друг от друга – первый стоит намного меньше и «грешит» рядом недостатков, второй считается менее хрупким и имеет меньшее электрическое сопротивление (по сравнению со своим алюминиевым собратом). Ну, естественно и цена выше. У алюминиевого провода повышенная хрупкость, а также проблема с пайкой соединений.

Добавьте к этому еще и большое электрическое сопротивление, и становится ясно, почему такие провода уступают пальму первенства медным, а ваш электрик и слышать не хочет ничего про алюминий. Оба провода могут быть с виниловой изоляцией, это допускается нормами. Ранее использовали в квартирах именно алюминиевые провода, теперь владельцам таких квартир приходится решать – менять полностью проводку на новую или латать при помощи тех же материалов, что и были раньше в наличии, старую.

Медная проводка и выдерживаемая нагрузка

Сплошные плюсы медной проводки уже оценили жители новостроек. В квартирах, построенных в последнее десятилетие, проводка идет с учетом новых требований и рекомендаций. Так что тем, кто только заселяется в новые квартиры, не надо ломать голову над тем, выдержит ли их проводка многочисленную армию бытовой техники, исчисляемой, скорее всего, количеством далеко за десяток, или нет. Кстати, для общего сведения – активную нагрузку медный провод может выдерживать в 5 кВт, в то время как алюминиевый всего в 3 кВт.

Качественная электроинсталляция займет, конечно же, немало времени и денег, зато благодаря правильному подходу, ваша электропроводка не перегорит сразу же от повышенных нагрузок и не принесет вреда вам и бытовым приборам . Лучше один раз решить вопросы с прокладкой нужного провода, чем потом корить себя за то, что не учли какие-то важные детали. Так что правильное решение – это выбор медного образца, имеющего как высокую электропроводимость, так и пластичность. Только, несмотря на все положительные качества, озвученные выше, все-таки не поленитесь и подсчитайте на калькуляторе, какова будет суммарная нагрузка на сеть при использовании ваших электроприборов (расклад делайте по разным комнатам).

Непосредственно в стенах вам лучше укладывать плоские провода, что позволяет не разбивать глубоко стены. Если вам нужно прокладывать круглый провод, то, проводя его через монтажные трубы (гофрированные), вам придется поднапрячься, чтобы не разворотить стены. Тем более что обычный диаметр гофры (трубы) составляет примерно от 11 до 23 мм. Да, и не забудьте, что провода прокладывать придется либо горизонтально, либо вертикально (а не как вам вздумается), соединяться они будут в специальных монтажных коробках, а поверх покрыть их придется слоем штукатурки.

Начнем с простых, но важных советов, которые могут вам помочь пересмотреть свой взгляд на электропроводку – все не так страшно, как вам может показаться изначально. Так что читаем, размышляем и запоминаем.

  1. Для освещения в вашем доме или квартире лучше брать медный провод сечением 1,5 мм 2 . При этом лучше сформировать несколько групп для подключения приборов – для комнат, кухни и коридора с ванной.
  2. Для розеток лучше брать медный провод сечением 2,5 мм 2 . Для приборов мощных, как стиральные машины или электроплиты, лучше закупать образцы, заглянув предварительно в инструкцию приобретенного товара.
  3. В комнатах должно быть как минимум по одной розетке (двойной) на каждые 5 м 2 . . В кухне 5 розеток (с обязательным заземлением). В ванной предусмотреть лучше (из-за повышенной влажности) две розетки с защитой от влаги. Возле телевизора несколько (для использования разных приборов).
  4. Размещать розетки в комнатах можно в полуметре от пола, на кухне выше отметки в метр (легче подключать бытовые приборы на уровне столешницы), а вот в ванной комнате подальше от ванны или вашей (предостережение из-за влажности и возможности попадания брызг).
  5. Заземляющий контакт – вещь не только нужная, но и обязательная. Не пытайтесь переиначить то, что создавалось и повсеместно применялось в рамках безопасности годами. Тут консультация не нужна – этот пункт принимается, а не обсуждается.
  6. При подключении новой системы заземления лучше закупить и использовать трехжильный кабель. Это позволит не бояться, что вас может ударить током, а также что экстренно возникнет пожар в доме.
  7. Учтите, что оборудование большей, чем обычно, мощности (от 2 кВт и выше) подключать можно только к отдельным контурам (выделенным линиям). Один такой контур может быть максимум на 10 розеток или два десятка осветительных приборов.
  8. Подсчет максимальной нагрузки ведите с учетом одновременно подключенных и работающих бытовых устройств. Учтите, что число ваших электроприборов может «незаметно для вас» вырасти.
  9. Кабель, продаваемый в магазине, как правило, имеет маркировку – черную или коричневую (фазовый провод), светло-голубую (нулевой), желто-зеленую (маркировка заземления). Фазовый провод всегда расположен с левой стороны от розетки.

Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил . Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют ВВГ кабель . Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п » — указывает на плоский тип сечения;
  • «з » — обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг » — указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм 2 , при обустройстве частного дома изделие в 6 мм 2 . Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм 2 , максимальное – 16 мм 2 .

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП . Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм 2 . Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв . Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм 2 до 240 мм 2 . В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К » — контрольный;
  • «П » — плоский;
  • «М » — монтажный;
  • «Ш » или «У » — установочный;
  • «Мг » — монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П » — изоляция сделана из полиэтилена;
  • «В » или «ВР » — оплетка выполнена из резины;
  • «Пв » — применен вулканизирующий полиэтилен;
  • «Пс » — использован самозатухающий полиэтилен;
  • «С » — наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н » или поливинилхлоридной «В ».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ » — негорючий и огнестойкий, «Б » — бронированный, «LS » — не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э » сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ » показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Расчет делают по такой формуле Р/V .

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм 2 .

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм 2 . Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8 .

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм 2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного .

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

Какой кабель лучше использовать, алюминиевый или медный?

Специалисты часто спорят, что лучше использовать в проводах и кабелях, алюминий или медь. Эти два металла обладают лучше, в отличие от других металлов, электропроводностью при относительно невысокой стоимости. Говорить о том, что какой-то из материалов лучше другого просто не корректно, хотя оба вида проводов имеют определенные преимущества и недостатки.

Например, алюминий в три раза легче и рамного дешевле меди, а электропроводность его составляет всего 60% по сравнению с медью. Токопроводимость алюминия на единицу массы в два раза выше, чем у меди. Совокупно эти факторы настолько важны, что алюминиевые провода и кабели повсеместно применяются для передачи электроэнергии на большие расстояния (например, между станциями и подстанциями, для подключения конечных потребителей к общим электрическим сетям т. д.). Благодаря низкому весу алюминиевых проводов уменьшается загрузка на электрические опоры и изоляторы. Отсюда можно сделать вывод, что алюминиевый кабель повышенного диаметра выгоднее применять, чем медный. Однако алюминий имеет и ряд отрицательных свойств — это:

  1. невысокая прочность;
  2. пониженная эластичность;
  3. плохая свариваемость;
  4. низкая технологичность дальнейшей переработки и употребления;
  5. низкий срок эксплуатации;
  6. невысокая ремонтопригодность, и высокочастотные свойства такого кабеля не на высшем уровне.

Алюминиевый провод мало используется в тех местах электрических машин, где большую важность имеет не только вес, но и габариты.

Что касается меди, то как уже говорилось, ее электропроводность в полтора раза выше, чем алюминия. Соответственно и тепловые потери (и потери напряжения) в медных проводниках будут в полтора раза меньше, чем у алюминия такого же поперечного сечения. Кроме того медь менее повержена коррозии.

Конкуренция по использованию алюминия или меди существует в мире давно (особенно для промышленной и бытовой электропроводки), поэтому выбор между ними должен осуществляться квалифицированным специалистом в зависимости от конкретной ситуации.

Также не стоит забывать, что алюминиевый и медные провода нельзя соединять непосредственно друг с другом, потому что образуется гальваническая пара, в которой алюминий в следствие электрокоррозии очень быстро разрушается, что ухудшает электрический контакт. Место с плохим контактом будет нагреваться, искрить. В результате этого надежность контактов будет уменьшаться, что может привести и к пожару. Поэтому при необходимости соединения медного и алюминиевого проводов используют стальные клеммы, разъемы и переходники, которые предотвращают непосредственный контакт алюминия и меди.

стоит ли использовать для проводки

В качестве проводников для электричества сегодня используют в основном два металла – медь и алюминий. Однако какой же из них лучше? Этим вопросом задаются не только обычные люди, планирующие заменить старые провода в доме, но и квалифицированные специалисты. Чтобы принять грамотное решение, важно проанализировать преимущества и недостатки кабелей из меди и алюминия.

Алюминиевая проводка пользовалась популярностью в основном в советское время. Тогда нагрузка на электрическую сеть не была столь велика в сравнении с сегодняшним днем. Несомненно, люди так же пользовались холодильниками, телевизорами, утюгами и лампами, однако все это прекрасно выдерживала проводка сечением 1,5 мм2. С увеличением потребления электроэнергии встает вполне логичный вопрос о целесообразности эксплуатации алюминиевых кабелей.

Плюсы и минусы проводки из алюминия

Давайте рассмотрим преимущества и недостатки проводов из данного материала. Итак, среди достоинств стоит отметить:

  • небольшой вес. Данная характеристика особенно важна при монтаже линий электропередач, которые могут достигать сотен километров в длину.
  • устойчивость к окислительным процессам. Эта особенность актуальна при контакте с открытым воздухом.
  • защитная пленка. В отличии от проводок из других металлов кабель из алюминия в процессе эксплуатации покрывается своеобразным налетом, который защищает металл от окисления.
  • низкая цена. Зачастую данное достоинство является решающим при выборе материала для проводов.

Наряду с преимуществами алюминиевые кабели имеют и свои недостатки:

  • высокий показатель удельного сопротивления и склонность к нагреву.
  • при высоких нагрузках происходит ослабление контактных соединений;
  • пленка на поверхности алюминия имеет низкую проводимость тока;
  • хрупкость и плохая устойчивость к механическим повреждениям.
  • небольшой срок службы.

Какой металл для проводки выбрать

Итак, давайте подробно разберем, кабели из меди или алюминия лучше. Для этого стоит оценить технические характеристики обоих металлов.

  • Показатель прочности. Медь является более прочной и выдерживает различные повреждения. Согласно ГОСТу, медный провод должен выдерживать до 80 перегибов, а алюминиевый – 12.
  • Склонность к окислению. Как отмечалось выше, алюминий активно взаимодействует с кислородом, в результате чего на поверхности образуется пленка. Чтобы не снизилась проводимость, необходимо изолировать провод от окружающей среды. Сегодня активно используются специальные клеммники с токопроводящей пастой.
  • Долговечность. Принято считать, что медные кабели способны прослужить дольше своих аналогов. Однако, если заглянуть в специальный справочник, то можно убедиться, что срок эксплуатации металлов идентичен. Для проводов с одинарной изоляцией он составляет 15 лет, с двойной – около 30.
  • Монтаж. Как показывает практика, проложить кабель из алюминия сложнее, чем из меди. Чтобы облегчить задачу, используются окольцеватели или клеммники.
  • Цена. Стоимость алюминиевых проводов ниже медных в 3-4 раза. Однако стоит помнить, что сечение последнего должно составлять 2,5 мм2, а кабеля из алюминия – 4 мм2.

Какой же металл лучше подходит для проводки? С позиции эксплуатационных свойств предпочтение лучше отдать меди. Если Вы хотите сэкономить, оптимальным вариантом станет алюминий.

Цены на МАРТ 2021

ПОЛУЧИТЕ КОНСУЛЬТАЦИЮ

ответим на вопросы
и рассчитаем сумму оплаты

Tricks Of The Trade: развенчание мифов о меди против алюминия

Обозреватель

TFM Джим Элледж выдвигает аргументы в пользу использования медного или алюминиевого провода, подключенного к главным электрическим переключателям.

Джеймс К. Элледж, сотрудник IFMA, CFM, FMA, RPA, RIAQM
Опубликовано в январском номере журнала Today’s Facility Manager

за 2008 г.

Q: У меня вопрос по поводу алюминиевой и медной электропроводки, особенно при подключении к большим главным электрическим переключателям.Мне сказали, что «в старые времена» большие алюминиевые главные фидеры (подключенные к переключателям) со временем расширялись и сжимались, а их наконечники ослабляли. Это создало бы огромную проблему (и риск пожара) для любого здания. По словам электрического подрядчика, участвовавшего в одном из наших проектов, новые алюминиевые проводники спроектированы намного лучше и больше не имеют этой проблемы.

Стандартная практика моей компании в течение 20 лет заключалась в использовании медных проводов, но с учетом того, что цена на медь зашкаливает, мы сэкономили бы огромную сумму денег, используя алюминий.

У моего главного инженера были проблемы с алюминием в старом здании, и он хочет использовать медь. Но поскольку код позволяет и то, и другое, я хотел изучить все мои варианты. Каково твое мнение?

Имя не разглашается по запросу

A: Вот несколько выдержек из белой книги 1995 года с сайта Copper.org, в которых говорится о меди:

«Медь признана качественным продуктом, в то время как алюминий используется в основном потому, что он дешевле.Он [алюминий] был успешным в основном в офисных зданиях и торговых центрах, где давление затрат наиболее велико, и где качественные материалы иногда выжимаются в процессе торгов.

«Неоспоримое превосходство меди над алюминиевой строительной проволокой в ​​точке соединения. Хотя улучшенные материалы из алюминиевой строительной проволоки были разработаны, чтобы уменьшить тенденцию к ослаблению соединений по мере того, как металл «ползет в холодном состоянии», никакое легирование не изменит присущую алюминию природу, чтобы немедленно образовать при воздействии на свежую поверхность воздуха плотно прилегающая оксидная пленка с высоким сопротивлением.

«Опрос американских электрических подрядчиков относительно их предпочтений в отношении материалов для строительных проводов показал, что они предпочитают медь в соотношении 20 к 1 алюминию. Единственными причинами использования алюминия были более низкая себестоимость и малый вес. Во всех остальных отношениях медь считалась лучшей ».

Теперь обратимся к другой стороне аргумента, от Кристель Хантер, старшего полевого инженера по применению в Alcan Cable:

«Алюминиевая проводка была оценена и внесена в список Underwriter’s Laboratories для внутренней проводки в 1946 году; однако интенсивно он не использовался до 1965 года.В то время нехватка меди и высокие цены сделали установку алюминиевых проводов ответвления привлекательной альтернативой.

«Поскольку алюминиевый провод прокладывался все чаще, промышленность обнаружила, что необходимы изменения для улучшения средств соединения и заделки алюминиевых проводов меньшего размера. Использование стальных винтов с алюминиевым проводом общего назначения привело к тому, что точка соединения была более чувствительной, чем медный или алюминиевый провод, оконцованный ранее использовавшимися латунными винтами.Почти все зарегистрированные проблемы связаны с подключениями ответвленных цепей 10 AWG и 12 AWG.

Несколько факторов привели к заявленным отказам алюминиевых проводов со стальными винтами. Один из наиболее часто цитируемых отчетов по алюминиевой проводке, «Отчет комиссии по расследованию алюминиевых строительных проводов», оценивал информацию, опубликованную между 1941 и 1978 годами, и выявил 19 различных факторов, которые могли повлиять на контактное сопротивление алюминиевой проводки. Наиболее вероятными и часто определяемыми виновниками были: качество изготовления, различия в тепловом расширении и ползучесть.

«Однако более новые алюминиевые сплавы AA-8000 имеют скорость ползучести, очень похожую на медную строительную проволоку. Это означает, что проводники AA-8000 очень похожи на медные проводники на концах.

«Коррозия часто упоминается как одна из причин выхода из строя алюминиевых соединений. В настоящее время тонкий защитный слой оксида на алюминиевых проводниках способствует превосходной коррозионной стойкости алюминия. При правильном выполнении заделки оксидный слой разрушается во время процесса заделки, обеспечивая необходимый контакт между проводящими поверхностями.

«Кроме того, строительная проволока из алюминиевого сплава серии AA-8000 производится в соответствии с ASTM B-800. В США они обычно компактно скручены в соответствии с ASTM B-801. Алюминиевые и медные проводники AA-8000 равной силы тока обычно могут быть проложены в кабелепроводе одного размера ».

Первые установщики алюминия, как правило, использовали неподходящий продукт, чтобы сэкономить деньги. Эту проблему достаточно легко решить, но когда у кого-то есть плохой опыт работы с алюминием, очень трудно заставить этого человека использовать его снова.Может, это то, что случилось с вашим главным инженером.

Итак, что мы узнали? Думаю, мы развенчали миф о том, что алюминиевая проводка небезопасна и никогда не должна использоваться в коммерческих целях. Если вы используете правильный продукт для работы и соблюдаете надлежащие методы установки, алюминиевая проводка может выдержать испытания. При таком высоком спросе на медь во всем мире было бы неплохо рассмотреть алюминий в качестве жизнеспособного варианта для крупных электромонтажных проектов.

Элледж, менеджер по производственным / офисным услугам в Далласе, штат Техас, Summit Alliance Companies, получил награду Distinguished Author Award от Международной ассоциации управления объектами (IFMA), является членом IFMA и членом TFM . Редакционно-консультативный совет.Все вопросы были отправлены через раздел «Спроси эксперта» на веб-сайте журнала. Чтобы задать вопрос, перейдите по этой ссылке.

FAQ: преимущества медных и алюминиевых проводников

Алюминий широко доступен и представляет собой более дешевую альтернативу меди для проводников. Спрос на медь непостоянен, и цена значительно колеблется, тогда как цена на алюминий намного более стабильна. Хотя алюминиевый проводник только на 61% проводит меньше медного проводника того же размера, он также в три раза легче по весу, что значительно упрощает обращение с ним. По этой причине алюминий находит предпочтение в кабелях большого размера и кабелях для воздушных линий электропередачи.

Разница в проводимости означает, что необходимо использовать алюминиевый провод гораздо большего размера, чтобы соответствовать проводимости эквивалентного медного проводника. Использование проводника большего размера имеет дополнительный эффект, заключающийся в том, что требуется большее количество изоляционного материала для надлежащего покрытия проводника, а дополнительный размер поперечного сечения кабеля может быть ограничивающим в некоторых приложениях.

Другие различия между ними включают прочность на разрыв — медь примерно в два раза превышает прочность на разрыв, чем алюминий, но стоит отметить, что, учитывая, что эквивалентный алюминиевый проводник больше и легче, он часто не требует такой же степени прочности на разрыв. Медь более теплопроводна, чем алюминий, но опять же, если учесть большие размеры проводников, различия уменьшаются. Чем лучше теплопроводность, тем лучше характеристики проводника при коротком замыкании.

В некоторых случаях могут использоваться алюминиевые проводники с медным покрытием, состоящие из алюминиевого сердечника с толстой медной оболочкой, прикрепленной к алюминию. Хотя этот тип проводов не получил широкого распространения, он сочетает в себе преимущества более легкого алюминия с более проводящей медью. Однако пластичность является пластичностью алюминия, а не улучшенными характеристиками меди. Этот тип проводника нашел некоторое преимущество в использовании коаксиальных кабелей в качестве легкого центрального проводника. Более легкий провод позволяет использовать диэлектрический материал с меньшей плотностью для лучшего затухания.

Вернуться к часто задаваемым вопросам

Какой сетевой кабель лучше?

Существует множество проводов сетевого кабеля Ethernet, используемых для приложений центра обработки данных, таких как кабели Cat5e, Cat6, Cat6a и Cat7. Металлы проводников, используемые в этих сетевых соединительных кабелях, различаются по видам, например, бескислородная медная проволока, чистая медная проволока, алюминиевый провод с медным покрытием и алюминиевый провод. В этой статье обсуждается вышеуказанный провод сетевого кабеля и сравниваются различия.

Что такое бескислородная медная проволока?

Бескислородный медный провод — это медный кабельный провод с наивысшей проводимостью, очищенный для уменьшения содержания кислорода до менее 0.003%, общее содержание примесей менее 0,05% и чистота меди более 99,95%. Тем самым улучшается проводимость и стойкость к окислению.

Что такое чистый медный провод?

Чистая медная проволока имеет немного более низкое содержание меди, чем бескислородная медная проволока, которое составляет от 99,5% до 99,95%. Другие примеси — это некоторые металлы, такие как железо и кислород. Проволока из чистой меди имеет отличную проводимость, теплопроводность, пластичность и легко поддается прессованию.

Что такое алюминиевый провод с медным покрытием?

Алюминиевый провод, плакированный медью, представляет собой электрический проводник, состоящий из внутреннего алюминиевого сердечника и внешнего медного покрытия. Поскольку он содержит алюминий, он значительно легче и слабее, чем проволока из чистой меди или проволоки из бескислородной меди, но прочнее, чем проволока из чистого алюминия. Алюминиевый провод с медным покрытием не соответствует стандартам UL и TIA, для которых требуются одножильные или многожильные медные провода, но это дешевая альтернатива для кабелей связи на основе витой пары.

Что такое алюминиевая проволока?

Алюминиевая проволока изготовлена ​​из чистого алюминия. Из-за легкости алюминия алюминиевая проволока довольно пластична. Однако по сравнению с медным проводом он имеет более низкие электрические и механические свойства, что является относительно плохим электрическим проводником.

Алюминий против медного провода: какой сетевой кабель лучше?

Несмотря на то, что медь является лучшим материалом, она немного дороже алюминия. Таким образом, люди предпочитают использовать алюминий, чтобы сэкономить деньги без ущерба для качества.Однако, когда алюминиевая проволока нагревается, она расширяется, а когда остывает, она сжимается. С каждым постепенным циклом нагрева и охлаждения плотность проводки уменьшается, что приводит к искрам и даже возгоранию. Алюминиевая проволока также подвергнется коррозии при контакте с определенными металлическими соединениями, которые увеличивают сопротивление соединения. Таким образом, алюминиевая проволока требует более высокого ухода, чем медная. Напротив, медь имеет один из самых высоких показателей электропроводности среди металлов. Медь обладает высокой прочностью на разрыв, поэтому она может выдерживать экстремальные нагрузки и более долговечна.Благодаря своей высокой эластичности, долговечности, неприхотливости и высокой производительности, это более стабильный материал, чем алюминий. Так что хороший производитель будет использовать гораздо больше меди в проводе, чтобы обеспечить производительность.

Заключение

Теперь мы знаем, что медный провод превосходит алюминиевый провод при использовании в проводных сетях. Чем выше содержание меди в проводе сетевого кабеля, тем лучше проводимость и пропускная способность. Однако большинство продаваемых на рынке сетевых кабелей представляют собой провода из чистой меди или алюминиевые провода, плакированные медью.FS предлагает бескислородные медные провода, которые превосходят своих аналогов. Эти бескислородные медные провода на 100% проходят тест Fluke Channel Test с материалом оболочки из ПВХ CM, что делает их лучшим выбором с точки зрения цены и качества. Если вам интересно, посетите www.fs.com.

Статьи по теме:
Как выбрать и купить лучший кабель Ethernet
Быстрый просмотр кабелей Ethernet Cat5, Cat5e и Cat6 Жесткий или многожильный кабель
, какой выбрать?

Какой кабель лучше использовать, алюминиевый или медный?

Специалисты часто спорят об использовании алюминия или меди в проводах и кабелях. Оба этих металла имеют лучшую электропроводность при невысокой цене. Сказать, что один материал лучше другого, неправильно, даже если у обоих типов проводов есть свои плюсы и минусы.

Например, алюминий в три раза легче и намного дешевле меди, а его электропроводность составляет всего 60% по сравнению с медью. Токопроводимость алюминия на единицу массы в два раза выше, чем у меди. Все эти факторы настолько важны, что алюминиевые провода и кабели используются повсеместно для передачи электроэнергии на большие расстояния (например, между станциями и подстанциями для присоединения конечного пользователя к общей электрической сети).

Небольшой вес алюминиевых проводов позволяет снизить нагрузку на электрические подшипники и изоляторы. Алюминиевый кабель увеличенного диаметра выгоднее использовать, чем медный.

Однако у алюминия есть ряд отрицательных недостатков:

— низкая прочность;

— пониженная эластичность;

— недостаточная свариваемость;

— низкая технологичность дальнейшей переработки и использования;

— невысокая ремонтопригодность и не соответствующие высокочастотные характеристики.

Алюминиевая проволока редко используется в деталях электрических машин, где помимо веса важны габаритные размеры.

Что касается меди, то ее электропроводность вдвое меньше, чем у алюминия. Тепловые потери (и потери напряжения) в медных проводниках в половину меньше, чем в алюминиевых при том же сечении. Кроме того, медь имеет меньшую склонность к коррозии.

В мире уже давно существует конкуренция в области использования алюминия и меди (особенно для промышленной и бытовой электропроводки), поэтому в зависимости от конкретной ситуации выбирать между ними и тем и другим должен только квалифицированный специалист.

Следует помнить, что алюминиевые и медные жилы нельзя напрямую соединять друг с другом, так как они образуют гальваническую пару, где алюминий разрушается из-за коррозии и влияет на электрический контакт. Место с плохим контактом будет нагреваться и искриться. В результате надежность контакта снизится и может привести к возгоранию.

Стальные зажимы, соединители и переходники используются при необходимости соединения медных и алюминиевых проводов. Они предотвращают прямой контакт алюминия и меди.

Медь или алюминий? Какой использовать и когда?

Помимо их электропроводности, другие технологически важные свойства меди и алюминия различаются настолько значительно (плотность — очевидный пример), что области их применения всегда были и были четко различны. И в этом отношении мало что изменилось или, вероятно, изменится.

Единственной действительно новой разработкой за последние годы было внедрение литых медных сепараторов .

Есть медные шины, алюминиевые шины… и медные шины из алюминия.

На самом деле существует только три, а теперь четыре, области электротехники, в которых алюминий и медь конкурируют в одних и тех же сегментах рынка:

Практическое использование меди и алюминия в сектор электротехники — области, в которых можно использовать оба металла, встречаются редко

Кабели низкого и среднего напряжения

Кабели среднего напряжения

Здесь нужно решить, какое из двух зол меньше: большее поперечное сечение кабеля или больший вес кабеля ? Вообще говоря, алюминиевый кабель будет существенно дешевле.Тем не менее, все же стоит напомнить, что медный кабель более пластичный и менее подвержен проблемам с электрическими контактами и, следовательно, предлагает больший запас безопасности, чем соответствующий алюминиевый кабель. Из-за меньшего поперечного сечения медный кабель также будет легче установить, поскольку жесткость кабеля зависит от квадрата площади поперечного сечения и, следовательно, от диаметра в четвертой степени!

Также можно приобрести многожильный медный кабель очень маленького размера; Многожильный алюминиевый кабель доступен только с номинальной площадью поперечного сечения не менее 10 мм2, а отдельные жилы все еще очень толстые по сравнению с жилками в медном кабеле аналогичного сечения. По техническим причинам так называемые «тонкопроволочные» и «сверхтонкопроволочные» проводники доступны только из меди.

В результате самые тонкие доступные алюминиевые проводники значительно жестче, чем самые тонкие медные проводники, и это различие иногда приводило к некоторым довольно дорогостоящим сюрпризам. На бумаге алюминиевый проводник вполне может быть дешевле купить, но при этом не учитываются дополнительные затраты и усилия, связанные с установкой менее гибких алюминиевых кабелей.

Подземный кабель, используемый на электростанции Dietlikon в Швейцарии — компромиссное решение, сочетающее технологические свойства меди и цену алюминия.

Недавно комбинированный кабель Cu-Al появился в качестве компромиссного решения и используется на Dietlikon электроэнергетика в Швейцарии в качестве подземного кабеля в низковольтных распределительных сетях.

Представитель швейцарского завода Dietlikon представил продукт и основную концепцию после того, как его пригласили принять участие в заседаниях комитета 712 DKE «Безопасность установок информационных технологий, включая эквипотенциальное соединение и заземление» (DKE: Немецкая комиссия по электричеству, электронике). и информационные технологии).

Электроэнергетическая компания Dietlikon — первый известный оператор распределительной сети, который систематически переводит свою распределительную сеть на пятипроводную систему TN-S — работу, которую оно, конечно же, выполняет только во время ремонта, расширения сети и новых установок.

В этом новом кабеле фазные жилы имеют такое же поперечное сечение, что и нейтральный провод, что помогает получить симметричную структуру кабеля. Фазовые проводники изготовлены из алюминия, а нейтральный провод такого же диаметра — из меди, что позволяет пропускать больший ток и, таким образом, делает кабель более пригодным для решения проблем гармонического загрязнения, которые так часто обсуждаются сегодня.

В данном случае защитный заземляющий провод выполнен в виде окружающего его экрана из медных проводов, который обеспечивает гораздо более высокую симметрию и ЭМС, чем обычный пятый проводник.

Трансформаторы

Превосходные возможности подключения меди обеспечивают высокую надежность

Проблема пространства обмотки в трансформаторах не так остра, как в электродвигателях , поэтому, по крайней мере, можно принять во внимание использование алюминия. Фактически основной канал утечки, т.е.зазор между обмотками ВН и НН должен иметь определенный размер по следующим трем причинам: изоляция, ограничение тока короткого замыкания и охлаждение.

Однако трансформатор с алюминиевыми обмотками будет больше, если потери мощности и все другие важные эксплуатационные данные, такие как напряжение короткого замыкания, должны быть на том же уровне, что и эквивалентный трансформатор с медными обмотками (в конце концов, это это то, что мы имеем в виду, когда говорим, что два трансформатора эквивалентны). Однако общий вес немного большего трансформатора с алюминиевыми обмотками будет немного меньше.

Различия в производственных затратах в значительной степени компенсируют друг друга, и, по мнению ряда уважаемых компаний-производителей, выбор материала проводов — это в первую очередь вопрос философии компании.

Шины

Шины с двумя медными проводами

В этом приложении требования к пространству еще меньше влияют на процесс принятия решений, но все же остаются важным фактором. Во-вторых, шины характеризуются большим количеством проводящего материала и небольшим количеством изоляционного материала на небольшом пространстве.Это подчеркивает разницу в ценах на материалы.

В-третьих, большое количество электрических соединений в этом небольшом объеме означает, что проблемы соединения, связанные с алюминием, более выражены в таких приложениях. Когда все эти аспекты принимаются во внимание, мы попадаем в тупик, и вопрос о том, какой материал выбрать, становится почти философским. Однако важно не путать цены и затраты. Если цена является основным критерием выбора, обычно предпочтение отдается алюминию.Но если принять во внимание все затраты (включая эксплуатационные), обычно оказывается, что алюминий кое-чему научился у меди.

Медь, кажется, также имеет лучший внешний вид, потому что некоторые из доступных алюминиевых шин покрыты медью — не для улучшения электрического контакта (потому что сверление, перфорация и завинчивание в любом случае повредит медное покрытие), а просто по эстетическим причинам.

Одной из новых областей применения являются медные сепараторы ротора: в этом случае решающим фактором является большая электрическая проводимость на единицу объема меди.Уже один этот фактор сделал целесообразным решение всех технических проблем, связанных с разработкой этих устройств. Для получения дополнительной информации читатель может обратиться к описаниям, доступным в другом месте.

Неоспоримая сфера применения алюминия — это воздушные высоковольтные кабели, где требования к пространству не имеют значения, но вес играет решающую роль. Более низкая прочность алюминия означает, что токопроводящие кабели необходимо армировать стальным сердечником, но это не меняет того факта, что кабели можно производить с низкими затратами и что два материала можно легко отделить друг от друга магнитным способом при утилизации. .

Покрытие и проблемы окружающей среды

И алюминий, и медь окисляются при воздействии атмосферы. Оксиды, хлориды или сульфиды основного металла гораздо более проводящие для меди, чем для алюминия. Для алюминиевого соединения с низким сопротивлением проводники алюминиевых шин должны быть покрыты гальваническим покрытием для минимизации окисления. Обеспокоенность по поводу окисления алюминия вдали от стыка не является проблемой и будет действовать для защиты проводника от дальнейшей коррозии в большинстве сред. Алюминиевые проводники шины зависят от покрытия для целостности электрического соединения.

Алюминиевые и медные проводники обычно покрываются серебром или оловом. В общем, не рекомендуется болтовое соединение алюминия без покрытия с медными шинами. Большинство соединений Al с Cu выполняются путем нанесения серебряного или оловянного покрытия на участки соединения одного или обоих проводников.

Присутствие сероводорода (h3S) в атмосфере вызывает наибольшую озабоченность в отношении неблагородных металлов Cu и серебряных покрытий. Оба они сильно корродируют при относительно низкой концентрации h3S и наиболее интенсивно в местах, обычно с повышенной температурой, когда оборудование находится под напряжением.Одновременно активны два процесса: общая коррозия серебра и ползучесть меди. Серебряное покрытие широко используется на контактах и ​​других токопроводящих деталях в электрическом оборудовании из-за его превосходной проводимости, устойчивости к истиранию и долговечности.

Сероводород обычно присутствует на химических предприятиях, нефтеперерабатывающих заводах, сталелитейных заводах, целлюлозно-бумажных комбинатах и ​​очистных сооружениях.

В среде h3S металлические нити (усы) начинают расти, как только образуется достаточно толстый слой сульфида серебра.Эта коррозия серебра приводит к высокому сопротивлению с выделением большего количества тепла, что дополнительно стимулирует потускнение и рост усов. Если этот процесс продолжится, он приведет к отказу из-за перегрева или короткого замыкания.

Лужение обеспечивает хорошую защиту окружающей среды и является практическим решением проблемы коррозии h3S меди и посеребренной меди

Ссылка: Практическое применение электрических проводников Стефаном Фассбиндером

Алюминиевые кабели или медные кабели?

Под влиянием развивающихся технологий инвесторы ищут различные продукты, эквивалентные существующим, чтобы снизить свои затраты.Этот поиск кабельного сектора особенно заметен при сравнении алюминия и меди, используемых в качестве сырья при производстве кабеля.


Алюминий (Al) и медь (Cu)

Алюминий — мягкий и легкий металл серебристого цвета. Подсчитано, что земля состоит примерно на 8% из алюминия. В природе встречается очень редко. Производственный процесс очень сложен и требует большого количества энергии. В результате электролиза получают алюминий чистотой 99.5% . Поскольку посторонние вещества в алюминии снижают долговечность металла, применяется метод электролитической очистки для предотвращения этого и достижения 99,9% алюминия .

Медь — это металл красновато-коричневого цвета, встречающийся в природе в свободном или составном виде. Это один из самых используемых металлов в мире с древних времен из-за его мягкой структуры и простоты обработки. Хотя в земле 0,01% , его предпочитают в первую очередь горнодобывающие компании.

Техническая оценка

Технические характеристики алюминия и меди можно обобщить в двух основных категориях.

  • Физические свойства
  • Электрические характеристики

Наиболее важным моментом, который следует учитывать при рассмотрении этих двух основных моментов, является то, что эти функции взаимодействуют друг с другом. Когда мы физически сравниваем оба металла, наиболее заметным моментом является их вес . Поскольку удельный вес алюминия ниже, чем удельный вес меди . Таким образом, физические свойства проводников, которые планируется использовать, приобретают все большее значение с точки зрения веса и размеров.

Алюминий с низким удельным весом примерно вдвое легче меди . Однако, когда учитываются свойства проводимости, тот факт, что проводимость меди намного лучше, чем у алюминия или сопротивление алюминия выше, чем у меди , означает, что физическая структура алюминиевый провод, необходимый для той же системы на 15-25% больше .

Когда характеристики проводимости этих двух металлов сравниваются с использованием формулы падения напряжения, используемой при расчете поперечного сечения кабеля;

Поперечное сечение кабеля с алюминиевым проводником , которое может использоваться в той же системе , должно быть примерно в 1,6 раза больше поперечного сечения медного проводника. С другой стороны, что касается электрических характеристик, (наряду с учетом структуры сопротивления) такие темы, как диэлектрические свойства, характеристики импеданса, сопротивление короткому замыканию , а что касается физических характеристик, реакция на повышение температуры, огнестойкость и механические свойства. Следует учитывать силу .

При коротком замыкании медные проводники защищают свою механическую прочность лучше, чем алюминиевые. Использование алюминия может вызвать растягивание и скручивание жестких проводников, а также может вызвать изгиб, ослабление или сжатие гибких проводов.

Алюминиевые проводники не так устойчивы, как медные, к вибрации, растрескиванию и поломкам. Механическая усталость возникает при повторяющихся нагрузках и разгрузках и может вызвать микроскопические трещины.Эти трещины со временем могут достигать критических размеров и могут привести к большим поломкам.

Когда мы исследуем теплопроводность, тепло, образующееся под действием тока, распределяется по медному проводнику намного быстрее. Это важная особенность при передаче тепла, например, во время максимального тока любого двигателя. Предпочтение меньшего диаметра для проводника позволяет передавать тепло быстро к поверхности более коротким путем .

Благодаря высокой температуре плавления медный элемент может выдерживать механических сил, возникающих в термоактивных процессах (расширение, сжатие и т. Д.) без потери своих механических свойств.

Еще одним важным фактором при выборе токопроводящих материалов являются соединения и стыки. Есть четыре основных механизма, влияющих на электрические соединения. Это:

  • Окисление
  • Гальванический эффект
  • Холодный поток / ползучесть
  • Тепловое расширение

Окисление : Оксид, который вызывает уменьшение контакта металла с металлом или повышение контактного сопротивления в точке соединения, состоит из сульфидных или неорганических пленок. Этот эффект может вызвать нагрев контактной поверхности и повышение температуры в точке подключения, что приведет к неисправности. В отличие от алюминия, медные соединения редко перегреваются и не требуют подготовки поверхности или использования антиоксидантных составов.

Гальванический эффект : Когда алюминий и медь вступают в контакт друг с другом, алюминий может физически потерять свои структурные свойства из-за электролитического эффекта .Точка соединения повреждена как механически, так и электрически из-за уменьшения контактной поверхности или коррозии. По этой причине алюминиевый провод , используемый в сочетании с оборудованием и аксессуарами, такими как контактные уплотнения, биметаллические заделки или использование специального оборудования , требует внедрения ряда методов вставки .

Холодный поток / ползучесть : Давление применяется для создания хорошей структуры соединения и обеспечения высокого контакта проводников.Эта операция может привести к деформации металла до « поток ». В то время как этот эффект в основном наблюдается в алюминиевых проводниках, эффект для медного проводника, который является более жестким, настолько велик, что меньше , поэтому он несущественен. Когда проводник находится под напряжением, деформация металла в зависимости от уровня, продолжительности и температуры напряжения называется «ползучестью» . И холодная текучесть, и ползучесть приводят к снижению контактного давления, увеличению сопротивления соединения и, следовательно, к перегреву. Алюминий ползет больше, чем медь, быстрее и при более низких температурах.

Тепловое расширение : В то время как в точках соединения, выполненных с помощью медно-медных, латунно-медных или кабельных наконечников, релаксации не наблюдается, тепловое расширение алюминиевых проводников может вызвать ослабление со временем . Повышенное контактное сопротивление увеличивает перегрев и потенциал дуги, тем самым увеличивая риск возгорания. Соединения с медью более прочны, устойчивы к коррозии, более надежны и долговечны (поскольку они менее чувствительны к холодному течению и тепловым воздействиям), чем соединения с алюминием.

Структура и стоимость установки

Независимо от того, являются ли кабели алюминиевыми или медными, они подвергаются последовательным изгибающим или растягивающим усилиям в точках поворота во время установки. Эти изгибы вызывают физическое давление / деформацию проводника. Чтобы с этим справиться, проводник должен иметь гибкую конструкцию. Кабели, подготовленные в соответствии с международным производственным стандартом TS EN 60228 , делятся на четыре класса.

  • Класс 1: Жесткие проводники
  • Класс 2: Многожильные провода
  • Класс 5: Гибкие проводники
  • Класс 6: проводники с гибкостью более 5 класса .

В то время как для производства проводов классов 1 и 2 разрешено использование как алюминия, так и меди, для производства проводов классов 5 и 6 , разрешено использование только меди .Причина этого в том, что медь гибкая. Тот же стандарт допускает производство только сечений 10 мм² и более в качестве минимального размера для обеспечения достаточной прочности алюминиевых проводников.

Допустимый радиус изгиба в стандартах TS EN 60228 и TS EN 50565-1 может варьироваться от 2 раза до 15 раз диаметра кабеля. Однако для кабелей с той же допустимой нагрузкой по току неизбежно будет установка кабеля с большим углом изгиба , поскольку алюминиевый кабель будет иметь большее поперечное сечение.

Когда мы смотрим на экономию энергии и выбросы CO 2 , среди металлов, которые лучше всего передают электричество и тепло, выделяется медь. Низкое сопротивление меди играет значительную роль в , улучшая энергетические характеристики устройств и агрегатов, в которых она используется, и способствует сокращению выбросов газа CO2 , производимых за счет экономии энергии.

Учитывая стоимость установки, эксплуатации и технического обслуживания, инвестиционные затраты на алюминий более выгодны, чем на медь, но когда затраты на техническое обслуживание этих металлов, монтажное оборудование, производственные затраты и трудозатраты на установку включены в общую стоимость, преимущество в стоимости алюминия практически не осталось.

Образец сравнения алюминиевых и медных кабелей

В примере сравнительной таблицы можно увидеть сравнение технических значений (которые мы упоминали в нашей статье) алюминиевых и медных кабелей, которые имеют одинаковую допустимую нагрузку по току. Если используется алюминиевый провод, согласно этой таблице;

Общий диаметр кабеля увеличивается на 17% ,
Диаметр проводника увеличивается на 27% ,
Радиус изгиба увеличивается на 17% ,
Размер барабана увеличивается на 18% ,
Сопротивление проводимости увеличивается на 3.8% ,
Потери в проводнике увеличиваются на 4,1% ,
Отображаемые потери увеличиваются на 40% .

По этой причине при сравнении алюминиевого кабеля с медным кабелем следует принимать во внимание не только стоимость покупки, но также соответствие технических условий структуре предприятия и влияние, которое они оказывают или могут оказать на эксплуатационные расходы.

Türk Prysmian Kablo ve Sistemleri A.Ş.
Can SAĞKOL
Haktan iş Merkezi №: 39 Kat: 2 Setüstü Kabataş — Стамбул
Тел .: + 90 212 393 7755

Электронная почта: [электронная почта защищена]

Кабель из алюминиевого сплава VS медный кабель

Кабель из алюминиевого сплава VS Медный кабель



Просмотры сообщений: 1,528

Силовой кабель из алюминиевого сплава — это новый тип силового кабеля, изготовленный из материала алюминиевого сплава серии AA8030 серии в качестве проводника с использованием специальной технологии уплотнения, обработки отжигом и других передовых технологий, в то время как медный кабель представляет собой электрический кабель с медью Материал в качестве его проводника, который широко используется в настоящее время.Кабель из алюминиевого сплава — это кабель, в котором в качестве проводников добавляются микроэлементы на основе обычного алюминия . Хотя это усовершенствованная версия чистого алюминиевого кабеля, у него все же есть очевидные недостатки по сравнению с медным кабелем.

Кабель из алюминиевого сплава VS Медный кабель

Кабель из алюминиевого сплава

имеет слабую коррозионную стойкость

Коррозия жилы кабеля — это, в основном, электрохимическая коррозия металла, то есть электролитическая коррозия батареи, вызванная помехами исходной батареи или паразитным током, возникающим на поверхности металла. Магний , медь, цинк , кремний, и другие элементы добавляются в процесс производства кабеля из алюминиевого сплава для улучшения его сопротивления ползучести, а также добавляется процесс термообработки.

Условия эксплуатации кабеля сложные, и алюминий с более низким электродным потенциалом в среде, содержащей электролиты, отличается от других добавленных металлических элементов, что приводит к образованию пути тока, ведущего к электрохимическим явлениям, таким как эрозия отверстий и коррозия трещин. .

Кабель из алюминиевого сплава

имеет плохую устойчивость к высокой температуре

Температура плавления меди составляет 1080 , а алюминия — всего 660 . Очевидно, что медный провод — лучший выбор для огнестойкого кабеля. В случае пожара температура в центральном помещении может подняться до более чем 750 ℃ ​​, и кабель должен обеспечивать выполнение основной функции источника питания для создания линии жизнеобеспечения.

Очевидно, что когда температура огненного поля выше, чем температура плавления алюминиевого сплава и алюминия, независимо от того, какие меры по теплоизоляции приняты, проводник кабеля за короткое время расплавится и потеряет проводящую функцию, что приведет к серьезно повлиять на безопасную эвакуацию персонала с места пожара.

Риск совместного отказа кабеля из алюминиевого сплава высок

Опыт эксплуатации кабеля показывает, что 80% неисправностей происходит на стыке. Медь имеет беспрецедентные преимущества перед алюминием и алюминиевыми сплавами. Оксид меди , полученный путем окисления медных соединений, является отличным проводником и может гарантировать электрические характеристики соединений и клемм. Оксид алюминия , полученный путем окисления соединений алюминия и алюминиевых сплавов, является изолятором, а его твердая текстура и сильная адгезия затрудняют формирование хорошего проводящего контакта, который легко вызывает горячий контакт.

Кабели из алюминиевого сплава занимают больше ресурсов канала

При аналогичных условиях энергопотребления кабель из алюминиевого сплава с поперечным сечением должен быть больше, чем у медного кабеля с указанными выше двумя спецификациями, чтобы обеспечить одинаковый поток нагрузки. Ресурс кабельного канала является важной частью построения городской кабельной сети, а увеличенное сечение жилы оказывает серьезное влияние на прокладку кабеля и размер конструкции кабельного канала.

Если из алюминиевого сплава Кабель выбран для внутренней прокладки выпускной трубы, диаметр выпускной трубы должен быть увеличен до более чем 1.В 6 раз больше диаметра прокладки медного кабеля, что, очевидно, увеличивает стоимость строительства кабеля.

Кроме того, расширение масштабов гражданского строительства увеличило занятость земли, что, очевидно, невозможно в условиях растущей нехватки городских подземных ресурсов.

Заключение

Спасибо, что прочитали нашу статью, и мы надеемся, что она поможет вам лучше понять кабель из алюминиевого сплава и медный кабель.Если вы хотите узнать больше о кабеле из алюминиевого сплава и медном кабеле, посетите http://www.samaterials.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
