КЛАРА — это стандартный универсальный обратный клапан, предназначенный для автоматического перекрытия сечения воздуховода с целью исключения свободного перетекания воздуха в вентиляционных системах при неработающем вентиляторе.
Технические характеристики
- Назначние: обратный (лепестковый)
- Исполнение: общепромышленное и (или) коррозионностойкое* и (или) взрывозащищенное
- Рабочее давление: до 1500 Па
- Минимальная скорость потока
- на вертикальных участках: не менее 4 м/с
- на горизонтальных участках: не менее 6 м/с
- Класс уровня протечки: 0, требование не предъявляется
- Пространственная ориентация:
- КЛАРА: не зависит
- КЛАРА-КРОС: горизонтально
- Вид климатического исполнения: УХЛ, категория размещения 2 или 3
- Теплопроводность: требование не предъявляется
* — коррозионностойкое или взрывозащищённое исполнение клапана КЛАРА возможно в рамках специальных требований, строка заказа такого клапана предоставляется по запросу.
Размеры
Обратные клапаны КЛАРА могут производиться как прямоугольного, так и круглого сечения.
Максимальный возможный размер односекционного клапана прямоугольного сечения: высота 1250 мм, ширина 1250 мм. При необходимости может быть расширен в рамках специальных требований.
Конструкция
Обратные клапаны КЛАРА состоят: прямоугольные – из четырехстенного коробчатого корпуса и простых листовых створок, выполненных из оцинкованной стали, круглые – из цельнокатаного круглого корпуса и простой листовой створки также выполненных из оцинкованной стали. Основным отличием от других равнозначных типопредставителей у обратных клапанов КЛАРА является усиленный корпус, позволяющий выдерживать кратковременные силовые нагрузки и дополнительно защищенный от возможных перекосов при их монтаже. На боковой поверхности обратных клапанов имеется настраиваемый противовес для обеспечения возможности регулировки обратного клапана при монтаже в зависимости от плоскости установки, что позволяет таким клапанам сохранять работоспособность вне зависимости от пространственной ориентации.
Цель нашей компании —
предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.
Статья Обратный клапан в системе домашней вентиляции
Обратный клапан в системе домашней вентиляции https://lufter-ekb.ru/statya/obratnyy-klapan-v-sisteme-domashney-ventilyacii Обратный клапан в системе домашней вентиляции Lufter-ekb.ru
https://lufter-ekb.ru Lufter
ул. Волгоградская 193, оф. 201 620102 Екатеринбург, Россия
+73433451301 [email protected]
Любая кухня в многоэтажном доме оснащена вентиляционной решёткой, которая выводит непригодный для дыхания воздух и служит для удаления неприятных запахов из помещения. Сегодня на рынке существует немало устройств и приспособлений, позволяющие повысить эффективность вентиляционной системы в конкретной комнате.
Рассмотрим такое незамысловатое устройство как обратный клапан для вентиляции, основной задачей которого является не пропускать неприятные запахи из других квартир. Однако перед этим стоит немного рассказать о вентиляционной системе здания в целом.Любой многоэтажный дом имеет независимую систему вентиляции, которая состоит главным образом из вентиляционных шахт и ходов. Первые (через каждую квартиру их проходит минимум две) проходят сквозь всё сооружение по вертикали и имеют выходные отверстия на крыше. Шахты, высотой больше восьми этажей чаще всего имеют дополнительные вытяжки. Главным их предназначением является вывод за пределы здания угарного газа, дыма, пара и неприятных запахов. Каждая шахта связана с квартирами с помощью вентиляционных ходов или каналов, которые в первую очередь связаны с кухней, туалетом и ванной. Также они могут проходить и через другие комнаты. Каналы с кухонь имеют вертикальный участок непосредственно в шахте, которые направлен вверх, это не даёт запахам с нижних квартир проникать в вентиляционные каналы и ходы верхних этажей.
Любая кухня в многоэтажном доме оснащена вентиляционной решёткой, которая выводит непригодный для дыхания воздух и служит для удаления неприятных запахов из помещения. Сегодня на рынке существует немало устройств и приспособлений, позволяющие повысить эффективность вентиляционной системы в конкретной комнате. Рассмотрим такое незамысловатое устройство как обратный клапан для вентиляции, основной задачей которого является не пропускать неприятные запахи из других квартир. Однако перед этим стоит немного рассказать о вентиляционной системе здания в целом.
Любой многоэтажный дом имеет независимую систему вентиляции, которая состоит главным образом из вентиляционных шахт и ходов. Первые (через каждую квартиру их проходит минимум две) проходят сквозь всё сооружение по вертикали и имеют выходные отверстия на крыше. Шахты, высотой больше восьми этажей чаще всего имеют дополнительные вытяжки. Главным их предназначением является вывод за пределы здания угарного газа, дыма, пара и неприятных запахов.
Но, как показывает практика, этих мер не всегда достаточно, особенно на верхних этажах, где происходит значительное охлаждение выходящего потока воздуха в вентиляционной шахте, т.е. он может попадать в другие квартиры. Для таких случаев и предусмотрены обратные клапаны вентиляции. Помимо этого, они повышают шумоизоляцию помещения, предотвращают проникновение пуха, пыли и вредных насекомых (например, тараканов), которые распространяются главным образом через вертикальные полости здания. Кроме того, в закрытом положении они сохраняют тепло.

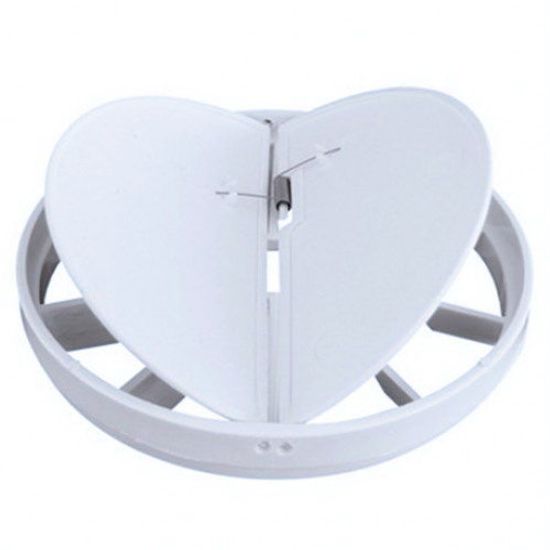

Принцип работы такого устройства предельно прост: клапан позволяет проходить воздуху только в одном направлении (из комнаты в вентиляционную шахту), при возникновении обратного тока воздуха или недостаточно расходе воздуха он захлопывается.
Такие клапаны часто встречаются в вытяжных вентиляторах и кухонных вытяжках – в них открытие клапан происходит только при включённом вентиляторе. По форме обратный клапан может быть круглого или квадратного профиля. Первый применяет чаще и имеет рабочую часть типа «бабочка»: два идентичных по форме лепестка из лёгкого материала (пластик, плотная бумага, фольга) закреплённых на оси и подпружиненных с обратной стороны. Поток воздуха, имеющий достаточную скорость течения для преодоления усилия пружин или специальных металлический пластин, распахивает эти лепестки в определённом направлении. Недостатком такой конструкции является возможность обледенения и последующее заклинивание всего механизма в произвольном положении, поэтому применять обратный клапан в комнатах, где температура может опускать ниже нуля, нецелесообразно.
Обратный клапан для вентиляции прямоугольного сечения нашёл широкое применение в так называемых инерционных решётках, которые часто устанавливают в санузлах и ванных.
Инерционная решётка представляет собой жалюзи (набор подвижных прямоугольных пластин), створки которого могут распахивать опять же только в одном направлении: выпуская воздух в шахту.
При выборе обратного клапана для системы вентиляции следует руководствоваться его размерами, формой и усилием, которые нужно приложить для открытия створок. При покупке вытяжных вентиляторов и кухонных вытяжек об этом позаботился сам производитель.
Теги новостей/статей:
Вентиляторы EbmPapst
Для начинающих
Советы
Похожие статьи
Применение теплового оборудования в системах вентиляции
Немецкие компактные вентиляторы EbmPapst
Применение теплового оборудования в системах вентиляции
Преобразователь частоты: сферы применения и виды поломок
Обратные / выпускные клапаны | Total Valve Systems
Наши обратные клапаны серии 3000 разработаны
для обеспечения защиты в жидкости, газе или
услуги пара, где поток требуется в одном
направление.
Все конструкции небьющиеся, имеют
высокая пропускная способность и разработаны в соответствии с API
Стандарты 6FA. Давление открытия
заводская настройка по спецификации заказчика.
Альтернативные названия
- Вакуумный клапан
- Устройство сброса низкого давления
- Вентиляционный клапан
- Без удара
- Предохранитель обратного потока
Применение
- Хранение сыпучих материалов
- Впускные отверстия для сосудов
- Однонаправленный поток
- Пользовательское давление открытия
- Заправка обратным потоком
Чтобы запланировать короткую презентацию, которая может быть проведено в вашем месте или через вебинар, пожалуйста, свяжитесь с нами в [email protected].
Бесфланцевая модель
Модель 3200
*Базовые опции Корпус из углеродистой стали,
Нержавеющая внутренняя.
Другие материалы
доступный.
Доступны для различных классов давления. Все размеры указаны в дюймах. Указанные размеры относятся к стандартной конструкции. Клапаны изготавливаются по индивидуальному заказу и имеют размеры приведенные выше приведены только для справки. Размеры могут быть изменены без уведомление.
Обратные клапаны обратного давления серии 3200 предназначены для защиты в жидкость, газ или пар, где поток требуется в одном направлении. Щедрый поток мощность и легкая конструкция делает его идеальным для использования при наполнении резервуаров операции. Серия 3200 предназначена для легко вставляется между фланцами ANSI. Этот клапан также может использоваться в качестве прерывателя вакуума или устройство сброса низкого давления с добавление мягкого сиденья. Доступен в карбоне или из нержавеющей стали. Другие материалы Доступен по запросу. Давление открытия ставки устанавливаются на заводе для каждого клиента Характеристики.
Двухфланцевые модели
Модель 3220
*Базовые опции Корпус из углеродистой стали,
Нержавеющая внутренняя.
Другие материалы
доступный. Доступно под разным давлением
Классы. Все размеры указаны в
дюймы. Размеры указаны для стандартных
дизайн. Клапаны изготавливаются по индивидуальному заказу и
размеры, указанные выше, приведены для справки
только. Размеры могут быть изменены
без предупреждения.
Обратные клапаны серии 3220 предназначены для защиты в жидкость, газ или пар, где поток требуется только в одном направлении в судно. Серия 3220 предназначена для требуются сквозные фланцевые соединения. Этот клапан также можно использовать в качестве вакуумного прерыватель или устройство сброса низкого давления с добавление мягкого сиденья. Доступно в углеродистая сталь или нержавеющая сталь. Другой материалы доступны по запросу. Крекинг значения давления устанавливаются на заводе в спецификации заказчика.
Модель 3400
*Типичные размеры указаны. Данные
содержащиеся здесь, могут быть изменены на
учитывать изменения дизайна.
Информация о
эта страница является исключительной собственностью L6 Inc.
d/b/a Всего систем клапанов.
Серия 3400 Перепускные клапаны предназначены для обеспечения защита для LPG (жидкий пропан) сервиз с удельным весом 0,508 кг/л. Серия 3400 предназначена для удовлетворения особые требования к расходу и размеру требования. Эти требования перечислены в данных ниже. Внутренние детали для клапаны из нержавеющей стали, а корпуса из углеродистой стали.
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
Модель 3600
*Базовые опции Корпуса из углеродистой стали,
Нержавеющая внутренняя. Другие материалы
доступный. Доступно под разным давлением
Классы. Все размеры указаны в
дюймы. Размеры указаны для стандартных
дизайн. Клапаны изготавливаются по индивидуальному заказу и
размеры, указанные выше, приведены для справки
только. Размеры могут быть изменены
без предупреждения.
Обратные клапаны серии 3600 пропускают поток через, когда желаемое давление открытия достигается. Различные размеры используются в лабораторий до нефтеперерабатывающих заводов, химических перерабатывающие предприятия, полупроводниковая промышленность, фармацевтические, биотехнологические и пищевые предприятия.
Уникальные функции включают внешний регулировка изменения треска давление. Регулировка может производиться снаружи путем поворота резьбового элемента, выступающего через клапан, который вызывает фиксатор двигаться латерально внутри камеры. пороговое давление срабатывания клапана может быть установлен.
Доступен в исполнении из углеродистой стали и нержавеющей стали. сталь. Другие материалы доступны по запрос. Внутренние компоненты из нержавеющей стали сталь. Дополнительными аксессуарами являются мягкие сиденья. и исполнительные механизмы.
Модели с резьбой
Модель 3230
*Базовые опции Корпус из углеродистой стали,
Нержавеющая внутренняя.
Другие материалы
доступный. Доступно под разным давлением
Классы. Все размеры указаны в
дюймы. Размеры указаны для стандартных
дизайн. Клапаны изготавливаются по индивидуальному заказу и
размеры, указанные выше, приведены для справки
только. Размеры могут быть изменены
без предупреждения.
Обратные клапаны обратного давления серии 3230 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3230 имеет соединения с наружной резьбой NPT на входная сторона и соединения с внутренней резьбой NPT на выходная сторона. Эти клапаны также можно использовать в качестве прерывателя вакуума или сброса низкого давления устройство. Значения давления открытия указаны на заводе. предварительно настроены по техническому заданию заказчика.
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
Модель 3240
*Базовые опции Корпуса из углеродистой стали,
Нержавеющая внутренняя.
Другие материалы
доступный. Доступно под разным давлением
Классы. Все размеры указаны в
дюймы. Размеры указаны для стандартных
дизайн. Клапаны изготавливаются по индивидуальному заказу и
размеры, указанные выше, приведены для справки
только. Размеры могут быть изменены
без предупреждения.
Обратные клапаны обратного давления серии 3240 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3240 имеет соединения с внутренней резьбой NPT. со стороны впуска и соединения с наружной резьбой NPT со стороны выхода. Эти клапаны также могут быть используется в качестве прерывателя вакуума или низкого давления рельефное устройство. Давление открытия заводская настройка по спецификации заказчика.
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
Модель 3250
*Базовые опции Корпуса из углеродистой стали,
Нержавеющая внутренняя.
Другие материалы
доступный. Доступно под разным давлением
Классы. Все размеры указаны в
дюймы. Размеры указаны для стандартных
дизайн. Клапаны изготавливаются по индивидуальному заказу и
размеры, указанные выше, приведены для справки
только. Размеры могут быть изменены
без предупреждения.
Обратные клапаны обратного давления серии 3250 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3250 имеет соединения с внутренней резьбой NPT. со стороны впуска и соединения с внутренней резьбой NPT со стороны выхода. Эти клапаны также могут быть используется в качестве прерывателя вакуума или низкого давления рельефное устройство.
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
Модель 3260
*Базовые опции Корпуса из углеродистой стали,
Нержавеющая внутренняя.
Другие материалы
доступный. Доступно под разным давлением
Классы. Все размеры указаны в
дюймы. Размеры указаны для стандартных
дизайн. Клапаны изготавливаются по индивидуальному заказу и
размеры, указанные выше, приведены для справки
только. Размеры могут быть изменены
без предупреждения.
Обратные клапаны обратного давления серии 3260 предназначены для использования в жидкости, газе или паре обслуживание таких предметов, как резервуары для хранения сыпучих материалов где поток желателен только в одном направлении. Серия 3260 имеет соединения с наружной резьбой NPT на входная сторона и соединения с наружной резьбой NPT на выходная сторона. Эти клапаны также можно использовать в качестве прерывателя вакуума или сброса низкого давления устройство.
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
4915 Series (Wafer)
*Указаны типичные размеры.
Данные
содержащиеся здесь, могут быть изменены на
вносить изменения в конструкцию и вносить изменения в
повысить производительность. Информация об этом
страница является исключительной собственностью L6 Inc. d/b/a
Полные системы клапанов.
Вентиляционный клапан модели 4915 можно использовать как обратный клапан, вакуумный прерыватель или предохранительный клапан низкого давления. Эти клапаны легкие и предназначены для легкого вставка между фланцами. Минимальные настройки 2 унции для вакуума и давления.
- Устройство сброса вакуума или давления
- Стандартное мягкое сиденье с широким диапазоном доступных эластомеров
- Доступны металлические седла для высоких температур. приложения
- Размеры от 1 до 20 дюймов
- Создан для длительного сервис
- Легкая конструкция делает простая установка
- Доступен из углеродистой стали или 316 нержавеющая сталь
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
Серия 4925 (резьбовая)
Вентиляционный клапан модели 4925 разработан как
давлением или вакуумным выпускным клапаном.
Минимум
настройки: 2 унции для давления и 2
унций для вакуума.
- Только сброс вакуума
- Только сброс давления
- Мягкие материалы седла доступны с широкий выбор эластомеров на выбор
- Доступны седла «металл по металлу»
- Резьба от 1/2″ NPT до 3″ NPT
- Тяжелая конструкция, обеспечивающая длинную длительная служба
- Доступен в исполнении из углеродистой стали или нержавеющая сталь.
- Другие материалы доступны по запрос
Загрузить спецификацию продукта
Загрузить форму запроса технической информации
Вентиляционный обратный клапан | Сантехника
| Деталь № | Производитель | Вентиляционный обратный клапан | Цена | Кол-во | |
|---|---|---|---|---|---|
| ТФ682 | АТЛ | Вентиляционный обратный клапан. Прямой. Стиль пули. 1-1/2″ Н.Д. | 418,32 $ | — + | |
| ТФ683 | АТЛ | Вентиляционный обратный клапан. 92 град. Стиль пули. 1-1/2″ Н.Д. | 453,78 $ | — + | |
| ТФ257 | АТЛ | Вентиляционный клапан в сборе. Тип шарика. 1″. | 293,67 $ | — + | |
| ТФ210 | АТЛ | Вентиляционный клапан опрокидывания № 6. | 23,85 $ | — + | |
| ТФ350 | АТЛ | Вентиляционный обратный клапан. Тип мяча №6. | 47,16 $ | — + | |
| ТФ350-8 | АТЛ | Вентиляционный обратный клапан. Тип мяча №8. | 57,15 $ | — + | |
| ТФ475 | АТЛ | Клапан дискриминатора. |
