Здравствуйте, уважаемый читатель! Темой сегодняшней статьи будет коаксиальный дымоход, получивший в последнее время все большее распространение при обустройстве отопительных агрегатов в жилых домах. В чем его преимущества, принцип работы, можно ли изготовить прибор своими руками и как правильно установить, вы узнаете из нашей публикации.

Что это такое и для чего он нужен

Название коаксиальный данное устройство получило благодаря своей конструкции из двух соосных труб, помещенных одна в другую. Один канал воздухозаборный. По другому рукаву продукты горения из топочной камеры выходят в атмосферу.

Применяется дымоотвод такого типа в отопительных аппаратах, работающих на газе: газовых колонках, котлах, радиаторах, конвекторах. Печные дымоходы на основе кирпичной кладки производители газовых котлов использовать не рекомендуют.

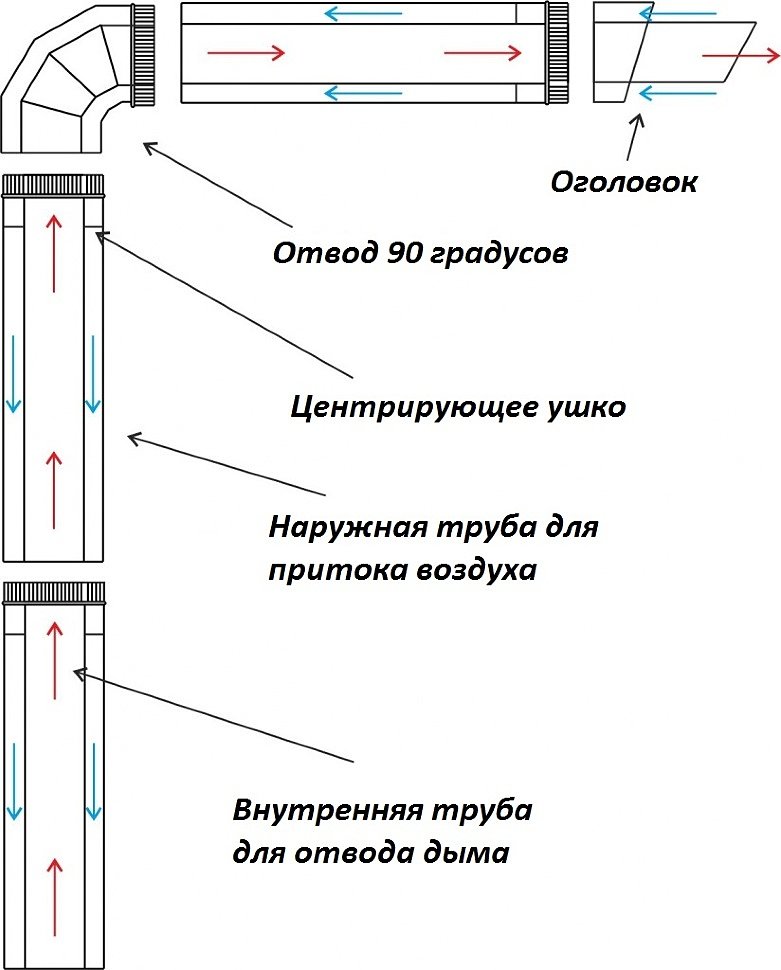

Как устроен дымоход

Устройство состоит из двух труб разного диаметра. Внутренний рукав вставляется в трубу большего сечения и удерживается в ней посредством специальных перемычек. Они не дают возможности каналам соприкасаться друг с другом и в то же время обеспечивают надежное крепление.

Один конец этой двойной конструкции соединяется с отопительным прибором, второй выводится наружу через стену дома.

Прямолинейные части соединяются между собой входящими в комплект коленами различной конфигурации, с помощью хомутов и специальных прокладок, обеспечивающих надежное соединения.

Принцип работы

Функционирует коаксиальный дымоотвод по следующей схеме.

Через его наружную трубу большего диаметра в камеру сгорания всасывается воздух с улицы.

По внутреннему каналу меньшего сечения переработанные котлом продукты горения выводятся из помещения наружу.

При этом уличный воздух, проходя по внешней трубе, нагревается от горячего внутреннего канала и поступает в камеру сгорания теплым, снижая тем самым энергетические затраты котла или колонки на обогрев нового притока воздуха.

Внутренний канал, в свою очередь, охлаждается холодной воздушной массой, поступающей снаружи. Такой кругооборот защищает систему от перегрева, увеличивает её производительность и обеспечивает безопасное функционирование нагревательного аппарата.

Виды и конструкции

По способу монтажа дымоотводы коаксиального типа классифицируются на:

• вертикальный – выводится через потолок и крышу;
• горизонтальный – выход газов осуществляют через выходное отверстие в стене дома на улицу.

Зачастую дымоудаляющие устройства создаются в виде смешанных конструкций. В них присутствуют и вертикальные, и горизонтальные участки.

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Преимущества и недостатки

Коаксиальный отвод обладает целым рядом несомненных преимуществ.

• В силу своей двухтрубной конструкции он постоянно нагнетает в топливную камеру обогревателя уличный воздух, насыщенный кислородом. В результате топливо, поступающее в камеру, сгорает полностью. Возрастает КПД горелки, экономится топливо, повышается экологическая составляющая всей системы.
• Воздух в жилом помещении не выжигается и присутствие аппарата с газовой горелкой в комнате не ощущается.
• Газовый прибор с таким устройством экологичен, не наносит вред окружающей среде, потому как вредные выбросы в атмосферу отсутствуют.
• Использование коаксиальной конструкции позволяет делать монтаж в стене дома, нет нужды встраивать пятиметровый вертикальный дымовой канал.
• Дымоходы подобного типа могут использоваться не только в индивидуальных домах, но и при установке автономной системы отопления в многоквартирном доме.
• Крепежные элементы для них универсальные, подходят для применения на всех типах котлов.

К недостаткам можно причислить следующее.

• Применение такой конструкции ограничивается только моделями отопительного оборудования с закрытой топкой.
• Стоимость в сравнении с обычной дымоходной трубой выше. Сэкономить можно в случае небольших размеров изделия на монтаже.
• За счёт разницы температур, в каналах устройства нередко образуется на выходе конденсат. Борются с ним установлением правильного уклона и монтажом противообледенительной защиты. В вертикальных конструкциях коллективного пользования устанавливают обязательно приемники, отводящие конденсат в канализацию.

Срок службы такого дымохода

Продолжительность нормального функционирования дымовой трубы зависит от нагревательной мощности агрегата и материала, из которого изготовлен отвод.

В России популярны двухканальные дымоотводы из нержавейки и пластика.

Дымоотводы из нержавейки могут применяться как печные при использовании газовых котлов в системе обогрева. Из нержавейки сделаны дымоходы известной фирмы Риннай. Срок службы таких изделий от 30 и более лет.

Сделать самому или заказать

Коаксиалку самому сделать сложно. Изготовление поворотного колена требует навыков и приспособлений. А вот купить или заказать профессионалам высококлассное изделие будет гораздо проще и надежнее.

Если имеется опыт работы с электроинструментами, и вы уверены в собственных силах, можно осуществить подключение своими руками.

Советы по выбору

При выборе устройства необходимо оценить все те факторы, которые перечислены выше. Главное – совместимость устройства с установленным у вас отопительным оборудованием.

Следует учитывать такие параметры:

• сколько котлов будет подключаться к устройству;
• мощность котла, а если их несколько – общую мощность всех подключаемых котлов;
• полный размер толщины стены, включая отделку.

Если для какой-либо марки аппаратов трубы в продаже отсутствуют, их можно заменить аналогами. Особенностью аналогов являются универсальные места для присоединения, подходящие для газовых котлов различных типов, а также низкая цена по сравнению с брендовыми марками.

Строительные нормативы

При установке дымоотводов требуется соблюдение правил, прописанных в СНиП.

Оголовок располагают в 2-х метрах от уровня земли.

Протяженность канала при горизонтальной установки должна составлять не более 3-х, а при вертикальной – 5-и метров.

Выступающий наружу за стену дома наконечник должен иметь трехградусный наклон к топочному аппарату. Причем его длина регламентируется производителями и не может быть менее 15-20 см.

Котельная с газовым котлом в индивидуальном домовладении должна быть обеспечена вентиляцией.

Требования пожаробезопасности к дымоходам

Место сопряжения канала со стеной в деревянном доме или в любых других зданиях необходимо изолировать термоизоляционным слоем. Хорошо подойдет базальтовый утеплитель. Часто в отверстие вставляют гильзу из асбоцементной трубы и заполняют пространство между гильзой и отводом асбестовым шнуром.

Сила тяги

Если вертикальный дымоход обеспечивает хорошую тягу, то у горизонтального устройства для усиления тяги надо строго соблюдать технологию сборки: нижние элементы рукава вставлять в верхние на глубину не менее половины его диаметра, крепко фиксировать хомутами.

Нельзя допускать задувания котла, в результате чего появляется обратная тяга. Систему необходимо защищать от ветра, не располагать её вблизи окна.

Если все-таки сила тяги резко уменьшилась, прибегают к помощи специалистов, которые смогут обследовать устройство с помощью высокоточного тепловизора на предмет пробоя или прогорания.

Изготовление и установка дымохода своими руками

Нормальная работа дымоудаляющего отвода зависит от правильного расчета его параметров и дальнейшей установки. Профессионалы утверждают, что дома соорудить конструкцию, ни в чем не уступающую заводской, не удастся.

Единственное, можно выполнить прямой отрезок коаксиальной трубы. А вот самостоятельную установку при наличии навыков работы с электроинструментами осуществить вполне реально.

Перед монтажом проверяют комплектность устройства.

По заранее определенному месту на стене размечается выводное отверстие. Его высверливают на высоте 150 см над напольным котлом и под углом в 3 градуса к поверхности стены. Отверстие для настенного обогревателя можно делать сразу после сборки поворотного колена.

Первое звено, трубу или колено, подсоединяют к выходному патрубку котла через адаптер. Все линейные элементы соединяются с помощью обжимных хомутов.

Стеновое отверстие изолируется базальтом или асбестом. Выходной участок устройства через отверстие выводится на улицу.

Установка дымохода для бани производится по такой же схеме.

Вместо классического двухканального дымоотвода, в определенных случаях для настенных газовых котлов обустраивают раздельный дымоход.  Схема его монтажа представлена ниже.

Чертеж и схемы

Установка горизонтальной конструкции:

Различные варианты монтажа:

Варианты подключения вертикальных коаксиальных дымоотводов:

Монтаж раздельного дымохода:

Расчет размеров

Сечение отводного канала не должно быть уже диаметра выходного патрубка водонагревателя. Это значение для трубопровода указывается в технических документах котла.

Существует определенная зависимость размера сечения дымоотвода от мощности котла. Её можно проследить по приведенной внизу таблице.

Диаметр внутреннего канала, мм	Мощность оборудования, кВт
120	24
130	25–30
170	40–45
190	50
230	80–90

Видео по монтажу

В данном видео подробно показывается ход и нюансы установки двухканального дымоотвода:

Особенности монтажа

Перед выходным наконечником канала на улице должно быть свободное пространство не менее 150 см. Для наращивания трубы применяют дополнительные удлинители от того же производителя.

Вертикальный дымоотвод располагают строго выше конька.

Частые ошибки и проблемы при установке

Чаще всего не соблюдают правильный уклон вывода горизонтальных конструкций.

Ошибки в проведении расчета системы.

Не соблюдались противопожарные и строительные нормы.

Нельзя при сборке двухканального дымохода использовать материалы, не отвечающие условиям температурного режима.

Обслуживание и чистка

В дымовом устройстве все продукты сгорания улетучиваются и не задерживаются. Чистить его от какой-то копоти нет необходимости. С целью оценки общего состояния его осматривают раз в 3-4 года. Ежегодно проверяют и очищают приемник конденсата.

Советы специалистов

Существует мнение, что чем больше сечение трубы, тем ниже вероятность замерзания конденсата.

Для регионов с холодным климатом, где обледенение дымохода серьезная проблема, рекомендуется использовать модифицированную модель с антиобледенением – специальной удлиняющей насадкой для внутреннего канала.

Не лучший вариант – использовать более 2-х колен в одной сборке.

Нельзя допускать стыки труб в месте прохода через стену.

Многие производители рекомендуют делать выпуск из стены наружу длиной 15−20 см. При увеличении этого участка не исключено образование льда в сильные морозы.

В деревянных домах термоизолятором может служить базальтовое волокно. Оно выдерживает большой перепад и широкий диапазон температур. Единственное, надо предусмотреть его защиту от влаги.

Как утеплить?

Существуют специально утепленные модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. В них двухканальная конструкция заключена ещё в одной трубе, а пространство между ними заполнено теплоизолирующим негорючим материалом. Такая конструкция надежно защищает канал от обледенения, предотвращает его замерзание.

Данное явление связывают с поступлением конденсата во внешний канал. Если выполнен недостаточный уклон в сторону котла, то конденсат потечет в сторону выходного отверстия и обледенения избежать не удастся.

Чтобы предотвратить появление конденсата, необходима удлиняющая насадка на внутренний канал.

Заключение

Надеемся, что информация, которую вы почерпнули из данной статьи, поможет вам выбрать надежное устройство. Желаем вам успехов в благоустройстве своего жилища, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.

Коаксиальные дымоходы для котлов газовых в Минске. Стальные трубы из нержавейки для газовых котлов.

Сортировать: По популярности С низкой цены

Коаксиальные дымоходы для газовых котлов выполняют те же функции, что и обычные дымоходы. Они отводят продукты горения и обеспечивают поступление в топку свежего воздуха. Но в сравнении с традиционными, коаксиальные дымоходы «труба в трубе»:

• занимают меньше места благодаря компактным габаритным размерам. Это выгодно отличает их от стандартных дымоходов для каминов;
• повышают КПД котла за счет более полного сжигания газового топлива;
• многократно уменьшают риск воспламенения участков, где дымоотводящий канал соприкасается с различными наружными поверхностями.

Дымоходы для газовых котлов: конструкция и принцип работы

Вертикальный коаксиальный дымоход состоит из двух контуров. Их роль выполняют 2 вставленных друг в друга металлических трубы разного диаметра. Чтобы в процессе эксплуатации они не вступали в контакт друг с другом, внутри дымохода предусмотрены небольшие перемычки. Внутренняя труба дымохода выводит дымовые газы наружу, а внешняя – обеспечивает поступление свежего воздуха в зону горения.

Для изготовления трубы для газовых котлов чаще всего используется нержавеющая сталь.

Ключевые преимущества коаксиальных дымоходов

В отличие от традиционных дымоходов для печей, двухконтурные стальные дымоходы газовых котлов полностью решают проблему постоянного притока воздуха. Он обязательно необходим для нормальной работы классического дымоотводящего канала. Также котел с коаксиальным дымоходом можно устанавливать в помещении без дополнительной вентиляции.

Другими преимуществами коаксиальных моделей являются:

• вертикальный либо горизонтальный монтаж. В первом случае дымоход выводится наружу через кровлю, во втором – через стену. Направление монтажа определяется в индивидуальном порядке, с учетом площади помещения, конструктивных особенностей самого котла и т.д.;
• исключение попадания продуктов горения в помещение. Труба газового котла отопления делает его эксплуатацию более безопасной;
• большой выбор типоразмеров. Наши клиенты могут купить коаксиальный дымоход для конкретной модели котла, оптимальной длины и диаметра;
• разумные цены. Со временем расходы на дымоход окупятся за счет повышения КПД газового агрегата и отсутствия затрат на дополнительную вентиляцию.

Установка металлических дымоходов газовых котлов

Для подключения дымохода к котлу используется колено либо тройник. Для закрепления трубы применяются кронштейны и хомуты. Важно, чтобы выходной патрубок трубы для котла находится как минимум на 1,5 м выше него. Для обвода препятствий необходимо применять колена. При этом не рекомендуется использовать в системе более 2-х колен – это может ухудшить циркуляцию воздушных масс в дымоходе.

Клиенты магазина «КотловБай» имеют возможность купить коаксиальные дымоходы для котлов с доставкой в Минске и в других городах Беларуси. Перед покупкой получите бесплатную консультацию по телефонам в Минске:



8 (017) 234 40 43

8 (029) 399 48 95



Также предлагаем ознакомиться с отзывами о коаксиальных дымоходах, оставленными нашими покупателями.

Устройство, виды, установка и установка

Автономная система отопления, если она не работает на электричестве, не может обойтись без устройства, отводящего продукты сгорания. Если раньше это мог быть только традиционный дымоход, то сейчас появились другие варианты, более эффективные и практичные.

Монтаж коаксиального дымохода дает множество преимуществ, кроме того, его можно производить в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Мы разберемся.

Содержание статьи:

• Коаксиальный дымоход: что это?
• разновидности коаксиальных дымоходов
  • Внешние и внутренние системы
  • Не нагретые и нагретые устройства
  • Горизонтальный или вертикальный выход
  • Коллективные и индивидуальные конструкции
• Почему выбирают коаксиальные системы?
• Особенности выбора размера устройства
• Монтаж дымохода с учетом нормативов
• Некоторые особенности монтажа
• Технология монтажа коаксиального дымохода
  • Монтаж внутренней системы
  • Наружный монтаж
• Выводы и полезное видео по теме

Коаксиальный дымоход: что это?

В технике понятие «коаксиальный» означает наличие двух любых объектов, расположенных так, что один находится внутри другого. Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию из труб разного диаметра.

Внутри большего элемента находится меньшая часть. Расстояние между ними строго одинаково по всей длине конструкции, включая все изгибы и колени.

Для этого между трубами расположены специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Канал дымоудаления представляет собой внутреннюю трубу меньшего размера.

Через зазор между двумя частями кислород, необходимый для поддержания горения, поступает в обогреватель с улицы. Таким образом, газы внутри системы движутся в противоположных направлениях.

Галерея изображений

Фото

Существенным преимуществом дымоходов коаксиальной конструкции является значительное уменьшение объемов каналов при сохранении стандартных характеристик

Коаксиальные дымоходы не захватывают воздух для горения из обрабатываемого помещения, не влияют на формирование в нем микроклимата

Одним из основных условий нормальной эксплуатации коаксиального дымохода является герметичность в месте присоединения наружного часть воздуховода и трубы

Горизонтальный участок трубы не должен проходить через жилое помещение, ее длина не должна превышать 3 м

При монтаже дымохода коаксиального типа следует учитывать рекомендации, приведенные в инструкции производителя системы строго соблюдать

При изготовлении коаксиальных дымоходных устройств допускается применение только негорючих материалов. Толщина внутренней трубы не менее 1 мм

Коаксиальные дымоходы не допускаются к установке в многоквартирных домах; использование разрешено только в частных малоэтажных домах

Для обеспечения безопасной эксплуатации наружная секция должна находиться на расстоянии не менее 0,5 м от оконных и дверных проемов. При использовании совместно с газовым котлом рекомендуется установить газовую сигнализацию

Преимущества дымоходов коаксиального типа

Конструктивные преимущества дымового канала

Герметичность воздуховода

Укладка горизонтального участка трубы

Соблюдение рекомендаций производителя по монтажу

Допустимые материалы при изготовлении дымохода

Объем коаксиальные дымоходы

Условия для безопасного использования

Конструктивные особенности коаксиального дымохода позволяют сразу выполнять функции. Устройство обеспечивает бесперебойный приток воздуха, необходимый для поддержания процесса горения.

Кроме того, успешно удаляет продукты сгорания из котла. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но бывают и вертикальные варианты.

Коаксиальный дымоход называется системой «труба в трубе». Отвод продуктов сгорания от котла осуществляется через внутренний элемент, подача воздуха осуществляется через внешний

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоходы различной конфигурации с учетом архитектурных особенностей здания. Все элементы, входящие в систему, стандартизированы, что значительно упрощает их установку.

Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками

Стандартный комплект состоит из нескольких модулей:

• Прямые трубы. Из прямых отрезков трубы формируется собственно дымоход.
• Тройник. Монтируется в систему только при использовании двух и более котлов.
• Соединительные элементы . Это отводы 90° и 45°, муфты.
• Устройство для слива конденсата. Такой комплект обязательно предусмотрен для каждой вертикально ориентированной зоны. Оснащен гидрозатвором, препятствующим снижению давления газовоздушной смеси в дымоходе.
• Элементы с ревизионным отверстием. Предназначены для осмотра и очистки системы.
• Выходной и входной патрубки. Поставляется в комплекте с головками для удаления продуктов сгорания и забора чистого воздуха. Выходной патрубок всегда монтируется на расстоянии от воздухозаборника, чтобы он не смешивался с выхлопными газами.
• Адаптер. Используется для подключения системы к котлу.
• Фитинги для крепежа . К ним относятся кронштейны, зажимы и фланцы.
• Уплотнения. Устройства, необходимые для обеспечения герметичности прохода трубы через стену или крышу.
• Декоративные накладки. Фланцы, закрывающие проход ствола дымохода через строительные конструкции.


Для изготовления деталей коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Он устойчив к высоким температурам, прочен и легок.

Некоторые модели изготавливаются из алюминиевых сплавов или термостойкой пластмассы. Уплотнители применяются для соединений из термостойких полимеров, способных выдерживать температуры порядка 230-250°.

Коаксиальные дымоходы представляют собой стандартизированные модули, которые можно легко собрать до нужного размера и конфигурации

Разновидности коаксиальных дымоходов

Существует несколько типов конструкции «труба в трубе». Мы подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от их расположения делятся на наружные и внутренние. Первые располагаются снаружи здания и закрепляются непосредственно на фасаде.

Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах здания. Отличительной особенностью наружного дымохода является простота обслуживания и монтажа.

Внутренние конструкции монтируются в специально проложенных шахтах, которые проходят внутри здания и отделяются от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

Важно, чтобы их конструкция и размеры полностью соответствовали современным требованиям пожарной безопасности. Внутренние системы достаточно сложны в обслуживании и установке.

Неутепленные и неутепленные приборы

В морозы, особенно в сильные морозы, канал подачи воздуха в систему может замерзнуть. При этом количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

В некоторых случаях и до его остановки. Поэтому там, где низкие температуры держатся довольно продолжительный период времени, а также там, где зимой часты сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы характеризуются наличием еще одной трубы. Между ним и наружной частью проложен слой негорючего теплоизолятора, препятствующий промерзанию конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три части, встроенные друг в друга.

Свободное пространство между двумя крайними элементами изолировано. Для этого его заполняют любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и замерзания.

Горизонтальный или вертикальный выход

Изначально коаксиальные дымоходы проектировались как горизонтально ориентированные системы, но на практике такое расположение не всегда возможно. Большинство дымоходов этого типа представляют собой смешанные конструкции.

Могут содержать как вертикально ориентированные, так и горизонтальные участки. Это связано с расположением обогревателя в здании. В некоторых случаях возможно использование вертикальных дымоходов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные проекты

Для обслуживания одного обогревателя используются индивидуальные коаксиальные дымоходы. Это простые безветвевые системы, которые могут иметь различную конфигурацию.

Для работы с несколькими котлами монтируется коллективный дымоход. Это многоветвевая шахтная система. При этом каждая из ветвей выходит на один из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа характеризуется наличием нескольких теплогенераторов, соединенных с одной шахтой. Он может быть как внешним, так и внутренним

Почему выбирают коаксиальные системы?

Особенности конструкции коаксиального дымохода позволяют ему работать по принципу, отличному от традиционного дымохода. Для обеспечения горения в топку котла должен быть подан кислород, а продукты горения должны быть удалены.

Котлы, оборудованные отдельными дымоходами, забирают воздух из помещения, в котором они установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Выхлопные газы выводятся через естественную тягу. Устройства с коаксиальными дымоходами работают иначе. Такие дымоходы представляют собой комбинированную систему подачи воздуха и дымоудаления.

Тяга, необходимая для работы устройства, создается естественным путем или с помощью вентилятора, что позволяет использовать конструкции небольшой длины.

Весомым плюсом дымоходов коаксиальной конструкции является простота монтажа и возможность отвода продуктов горения ближайшим путем, например, через стену

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода позволяет полностью исключить их влияние на состав воздуха в помещении, где установлен котел.

«Сжигание» кислорода не происходит, в результате чего помещение не требуется проветривать. Количество воздуха в камере сгорания оптимальное, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от обогревателя выводится через внутреннюю трубу. Он проходит внутри другого, по которому движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.

Это значительно повышает его пожаробезопасность, что очень важно для построек из дерева и других достаточно горючих материалов.

На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй — в помещении, что опасно для находящихся в нем

Коаксиальная система повышает КПД обогревателя. Это связано с тем, что воздух, подаваемый в топку, проходя через внутреннюю полость конструкции, нагревается от трубы, отводящей горячий дым.

Еще одним существенным преимуществом этого типа дымоходов является его компактность и относительно небольшие размеры, особенно по сравнению с традиционными дымоходами.

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем он на 40% дороже традиционного. Другая обусловлена ​​устройством дымохода коаксиального типа.

Трубы контактируют с горячим дымом и холодным воздухом, что неизбежно приводит к образованию конденсата, особенно в холодное время года. Таким образом, система нуждается в специальном сливе конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

Особенности выбора размера устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные дробями.

Первый из них показывает диаметр внутренней трубы, второй — наружной. Подобрать нужный размер довольно просто. В паспорте должен быть указан котел, который будет подключаться к такому дымоходу.

Размеры дымохода коаксиального типа выбираются в строгом соответствии с типом котла и размером его выходной трубы. Вся необходимая информация должна быть в технической документации отопителя

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымохода.

Имеет ограничения, указанные в инструкции по установке, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указаны в таблице выбора, которую следует приложить к технической документации отопительного оборудования.

Установка дымохода в свете правил

Коаксиальная система дымоудаления может быть установлена ​​в частном или многоквартирном доме. Последнее также довольно распространено, особенно в связи с широким распространением в квартирах систем индивидуального отопления.

До 2012 года проектирование и монтаж коаксиальных дымоходов в многоквартирных и частных домах регламентировались одним СНиП и не различались.

В 2012 году принят свод правил СП 60.13330.2012 , который является актуализированной редакцией СНиП 41-01-2003 . В документе разделялись условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается установка в квартирах индивидуальных дымоходов, как это было разрешено ранее, и предписывается установка коллективного дымохода.

Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают оборудовать индивидуальную вытяжку от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.

Расстояние от конька кровли здания до поперечного сечения дымохода должно быть не менее 1,5 м. Аналогичное значение для частного дома – от 0,5 м.

Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном расстоянии от окон, иначе дым будет попадать в помещение

Никаких специальных актов в отношении отдельных зданий не принято, поэтому считается, что их расположение не должно противоречить Требования, предъявляемые при установке дымоходов в многоквартирных домах. Согласно новой редакции СНиП, в частных домах можно устанавливать коаксиальные системы любого типа. В многоквартирных домах — только вертикальные.

Важный нюанс. Если до 2012 года в здании были установлены дымоходы, противоречащие действующей редакции, их можно оставить без изменений, если они не доставляют неудобств соседям.

Некоторые особенности установки

Для каждого котла направление канала отвода продуктов сгорания определяется индивидуально. Горизонтальные системы можно использовать только с устройствами принудительной вентиляции.

Ошибки в расчетах и ​​монтаже могут привести к замерзанию системы и замерзанию конденсата на выходе. В таких условиях котел не сможет работать

Но в этом случае максимальная длина такого участка не должна быть более 3 м. Бывает, что производитель устанавливает для своих котлов другие стандарты, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов применяют только при наличии причин, препятствующих выходу дымохода через стену.

Это могут быть окна рядом с выходной трубой, узкая улица, на которой стоит здание и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной трубы дымохода.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетнего опыта эксплуатации

Система подключается к каменке с помощью тройника, колена или труба. При этом диаметры выпускного канала и выхода из котла должны совпадать.

При монтаже все последующие детали закрепляются в предыдущих так, чтобы не было препятствий, способных нарушить движение продуктов горения. Количество и вид элементов для сборки напрямую зависит от расположения отводящего патрубка.

Если он расположен сбоку, предполагается расположение системы горизонтально, если сверху — вертикально. Последний вариант проще в установке.

В процессе устройства коаксиального дымохода обязательно используются переходные узлы с жестким креплением стыков двух элементов хомутами. Некоторые «умельцы» предпочитают использовать самодельные варианты.

На рисунке показано устройство прохода горизонтального коаксиального дымохода через стену

Это могут быть переходники, изготовленные своими руками, ленточные намотчики или уплотнители-герметики. Такие вещи недопустимо использовать, потому что они крайне ненадежны. Система, собранная с использованием таких элементов, считается небезопасной в эксплуатации.

Кроме того, при монтаже соблюдаются следующие правила:

• Выходящий участок горизонтального дымохода должен быть наклонен на 3° вниз. На горизонтальном участке, входящем в общий участок дымохода, уклон выполняется в обратном направлении, т. е. уменьшается в сторону котла. Это необходимо для беспрепятственного отвода конденсата.
• На всем протяжении дымохода должно быть не более двух складок.
• Ревизионные люки, адаптеры и оборудование для слива конденсата должны быть легко доступны для периодического осмотра.
• Дымоход не может быть удален ниже уровня земли. При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.
• Если горизонтальный дымоход устанавливается в месте, где преобладают ветры, направление которых противоположно направлению дыма, на выходе из трубы необходимо установить экран из листа. Расстояние между ним и розеткой должно быть не менее 0,4 м.
• На коаксиальных дымоходах, возвышающихся менее чем на 1,8 м над землей, необходимо установить дефлектор. Он будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить в предыдущую на расстоянии, равном не менее чем половине диаметра сечения швеллера.

Для обхода конструкции вокруг любого препятствия используются специально разработанные для этого колена. Угол их наклона может быть разным. При выводе системы через крышу необходимо соблюдать все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или сквозь стену должно производиться с точным соблюдением всех требований пожарной безопасности

Для этого применяются специальные теплоизоляционные трубы и негорючие теплоизоляционные материалы. Между трубой и потолком должен быть воздушный зазор.

Во избежание контакта дымохода с фрагментами кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Стыки закрываются специальным фартуком.

Технология монтажа коаксиального дымохода

Процесс монтажа внешнего и внутреннего коаксиального дымохода отличается. Рассмотрим оба варианта.

Монтаж внутренней системы

В первую очередь проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем начинаем готовить отверстие в стене, через которое будет выходить дымоход.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. Сделав отверстие, можно приступать к монтажу конструкции. Он начинается с выходной трубы котла, к которой крепится соответствующий элемент дымохода.

Полученное соединение фиксируется хомутом и фиксируется с двух сторон болтами. Далее последовательно собирается вся конструкция. Каждый элемент вставляется на место и закрепляется специальными зажимами для придания системе дополнительной надежности. Поверх креплений устанавливаются декоративные крепления, благодаря чему сохраняется привлекательный внешний вид конструкции.

Дымоход выходит через стену на улицу. При необходимости установить на выходной патрубок или дополнительную ветрозащиту. Участок прохода в стене заделан. При этом соблюдаются требования пожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и закрываются фартуком.

Внешний дымоход коаксиального типа вертикальной ориентации. Такие системы достаточно просты в установке.

Наружная установка

Перед началом работ определите место выхода коаксиального дымохода и наметьте его расположение на стене здания. Затем в стене делается отверстие диаметром, соответствующим сечению канала дымохода.

Далее выполняются все внутренние работы. Начните с подключения трубы к нагревателю. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для фиксации конструкции в вертикальном положении. Полученную конструкцию закрепляют на поверхности стены специальными скобами.

Далее все работы проводятся аналогично описанному выше способу. Секция выхода дымохода закрывается, и сборка трубы продолжается до нужной высоты. Конструкция крепится к стене струбцинами. Для соединения двухконтурных труб используются переходные узлы.

Выводы и полезное видео по теме

Устройство и монтаж коаксиального дымохода:

Установка дымохода коаксиального типа в деревянном доме:

Как самостоятельно установить коаксиальный дымоход:

Дымоход коаксиального типа является эффективным и практичным устройством, которое значительно повышает КПД каменки. Кроме того, он абсолютно безопасен в эксплуатации, компактен и прост в установке.

Единственным его существенным недостатком можно считать достаточно высокую стоимость обустройства такой системы, которая, однако, окупается при ее длительной эффективной работе.

Пожалуйста, оставляйте свои комментарии к статье, делитесь своим опытом использования и известными вам особенностями монтажа коаксиальных дымоходов, задавайте вопросы. Мы всегда готовы разъяснить непонятные моменты.

Стандартный коаксиально-колинейный разъем DirectVent Pro 46DVA-GCL

ДураВент

(пока отзывов нет) Написать обзор

DuraVent

DirectVent Pro Стандартный коаксиально-колинеарный соединитель для устройств 46DVA-GCL

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Доставка:

Рассчитывается на кассе

Сейчас: $192,97

Часто покупают вместе:

• Описание

Колинеарный переходник используется для печей с коаксиальными патрубками 4″ x 6-5/8″. Обратитесь к инструкциям по установке производителя устройства для утверждения. В соединителе используется 3-дюймовый алюминиевый гибкий шланг для впуска и выпуска.



Потрясающий дизайн и технология Engineered Excellence® с использованием самого современного производства. (указан производителем прибора). Все черные отрезки труб, удлинители труб и колена имеют швы наружных стенок, выполненные лазерной сваркой, для придания гладкости. Низкопрофильные замки и отсутствие кромок и валиков позволяют создать красивое изделие, которое элегантно смотрится в любом интерьере.

Engineered Excellence® с инновациями и стилем… DirectVent Pro. Прямая вентиляция DuraVent рекомендована эксклюзивно почти всеми крупными производителями печей и каминов в США и Канаде, с самым большим выбором заглушек для прямой вентиляции.

Применение
DirectVent Pro представляет собой унифицированную коаксиальную (концентрическую) вентиляционную систему, предназначенную для использования с газовыми или пропановыми печами, обогревателями и каминами с прямой вентиляцией.
