Коды ошибок general climate: Коды ошибок кондиционеров General Climate

Коды ошибок кондиционеров General Climate

• Главная
• Коды ошибок
• Коды ошибок кондиционеров General Climate

Цифровые коды на пульте

E2	Датчик температуры внутреннего воздуха замкнут или оборван
E3	Температурный датчик испарителя замкнут либо оборван
E4	Температурный датчик конденсатора замкнут либо оборван
E5	Ошибка дренажной помпы (перегрелся двигатель)
E6	Защита внешнего блока ( перефазировка, обрыв фазы, термозащита)
E7	Ошибка EEPROM
E8	Защита по переполнению дренажного поддона (более 3 минут)

Определение неисправности по миганию индикаторов

Мигающие индикаторы	Неисправность	Примечание
operation+timer+def/fan	Зафиксирована перегрузка по току компрессора, более 4 раз за один час	Сброс ошибки путём отключения питания
water alarm LED (мигает)	Поплавок зафиксировал повышении уровня конденсата в поддоне, не более трёх минут	Принудительно включается дренажная помпа
water alarm LED (горит)	Дренажный поплавок не опускается более 3 минут	Кондиционер входит в аварию, сброс путём отключения питания
def/fan (pre/def)	Замкнут либо оборван датчик температуры конденсатора	При устранении причины кондиционер автоматически возобновляет работу
мигают все индикаторы	Ошибка внешнего блока — обрыв фазы или перефазировка, термозащита
timer	Оборван или короткозамкнут датчик температуры внутреннего воздуха
operation	Ошибка датчика температуры испарителя — замкнут или оборван
operation+timer	Ошибка EEPROM	Менять плату управления

Коды ошибок сплит систем серии S-HR

Модели: S07HR S09HR S12HR S18HR S24HR

Модели: S30HR S36HR

Ошибки внутреннего блока

Ошибки внешнего блока

 Коды неисправностей трёхфазных кондиционеров

Рекомендуем прочитать

как расшифровать и устранить типовые поломки

• неисправность температурных датчиков;
• утечка фреона.

В первом случае кассетный кондиционер не может выполнять свои функции из-за того, что не способен правильно определить температуру в помещении и приступить к ее понижению. Во второй ситуации устройству не хватает вещества, непосредственно отвечающего за охлаждение воздуха.

Код ошибки Е0 может возникать из-за неисправности компрессора, но в таком случае и внешний блок быстро выходит из строя

Что значит ошибка Е9 на кондиционере Ballu

Еще один распространенный сбой в кассетных сплит-системах производителя Ballu — это Е9. Чаще всего неполадка возникает из-за ошибки соединения внутреннего и внешнего блоков.

Что значит ошибка F1 на кондиционере Ballu

Код F1 в кассетных кондиционерах Ballu обычно сопровождается неисправностями компрессора. При включении устройство пробует запустить наружный блок, но безуспешно, хотя вентилятор при этом может вращаться. Обычно неисправность решается заменой самого компрессора — проводить ее должен квалифицированный специалист.

В некоторых случаях код F1 появляется из-за обычного загрязнения кассетной сплит-системы. В таком случае необходимо аккуратно извлечь из внутреннего блока фильтрующие сетки и очистить их от пыли. В некоторых ситуациях, особенно если налет был по-настоящему плотным, после проведенного обслуживания сплит-система перестает выдавать ошибку.

При поломке компрессора кондиционер Ballu по-прежнему может работать в режиме вентиляции

Что значит ошибка F9 на кондиционере Ballu

Ошибка канального кондиционера Балу с кодом F9 может появляться в ситуациях, когда устройство отказывается запускаться в любом из режимов и не работает ни на обогрев, ни на холод, ни на вентиляцию воздуха. По отзывам пользователей, иногда пульт агрегата включается на несколько минут и позволяет менять программы, однако к полезному результату это не приводит.

Чаще всего код сбоя вызывают утечки фреона. Устройство остается исправным и поэтому запускается в работу, но электронные системы быстро сообщают о нехватке хладагента, и кондиционер Ballu отключается. Для решения проблемы необходимо вызвать мастера, который проведет полный осмотр агрегата и сможет точно установить причину поломки.

Что значит ошибка FC на кондиционере Ballu

Код FC, возникающий на кассетных сплит-системах Ballu, может свидетельствовать о сильном загрязнении фильтров внутреннего блока. Для решения проблемы необходимо демонтировать переднюю панель устройства и извлечь сетки, собирающие на себя основную часть пыли и мелкого мусора.

Фильтры очищают и промывают под краном, тщательно высушивают и вставляют обратно. После этого кассетную сплит-систему снова запускают в работу и смотрят, сохранился ли код FC.

В некоторых случаях ошибку могут вызывать неисправности датчика высокого давления. В этом случае необходимо обратиться за помощью в сервис, поскольку сбои в работе элемента часто свидетельствуют о необходимости ремонта компрессора или замены хладагента.

Что значит код ошибки 03 на кондиционере Балу

Код ошибки 03 в кассетной климатической технике Ballu может свидетельствовать о неисправности температурных датчиков внутреннего блока. Обычно речь идет об обрыве контактов или о коротком замыкании. Для устранения проблемы нужно получить доступ к плате управления устройства и внимательно осмотреть как сам датчик, так и связанные с ним компоненты.

Если код 03 вызван тем, что кассетный кондиционер не может правильно определить температуру в помещении, необходимо обратиться в сервис. Ремонт или полную замену деталей должны проводить квалифицированные специалисты.

Для предотвращения проблем с температурным датчиком рекомендуется регулярно проводить чистку кондиционера

Список ошибок

Подействовала защита компрессора от избыточного давления.

Возможно, обмерзание внутреннего блока. Подействовала защита.

Низкое давление в компрессоре. Подействовала защита.

На нагнетающей трубке у компрессора избыточная температура. Подействовала защита.

Система или компрессор перегрузились. Подействовала защита.

Подключение неисправно. Отсутствует фаза.

Режимы работы обоих блоков противоречат друг другу.

Испаритель перегрелся. Подействовала защита двигателя в настенном блоке.

В режиме нагрева начал подаваться холодный воздух. Подействовала защита.

Недостаточное пусковое напряжение. Подействовала защита регулятора частоты.

Двигатель вентилятора в настенном блоке не откликается на команды.

Сломался датчик измерения температуры нагнетания.

Сломался датчик измерения температуры у испарителя.

Сломался датчик измерения температуры у конденсатора.

Сломался датчик измерения температуры в наружном блоке.

Сломался датчик измерения температуры нагнетания.

На нагнетающей трубке у компрессора сломался датчик.

При низкой частоте вращения в режиме «холод» случился перегрев конденсатора.

Масло ушло из компрессора. Подействовала защита.

При низкой частоте вращения произошла перегрузка системы или компрессора. Подействовала защита.

При низкой частоте возникла избыточная температура нагнетания. Подействовала защита.

Одна из фаз осталась без питания.

Сработала защита электростатического фильтра.

Компрессор перегрелся. Подействовала защита.

Произошел общий сбой в работе системы.

Подействовала защита IPM-модуля.

Дренажный поддон переполнен.

Электрический нагреватель неисправен.

Испаритель перегрелся. Подействовала защита.

При низкой частоте вращения произошёл перегрев. Подействовала защита.

Испаритель близок к обмерзанию. Подействовала защита.

LG, — таблицы кодовых ошибок кондиционеров | Как определить неисправность. Коды ошибок LG

Лампочки, свето-диоды панели внутреннего блока сплит системы.

Основная неисправность кондиционера LG.

• Как правило, основной неисправностью кондиционеров LG является недостаточное напряжение сети электро-потребление.

1. Чубайсята портят кондиционеры LG. Как исправить поломку? Как определить неисправность с помощью моргающих индикаторов. Что значат сие моргания?

LG ошибся.

Коды ошибок как обыкновенных сплит систем, так и мульти кондиционеров LG с двумя или более внутренних блоками, примеры кодов ошибок снимаемых с внутреннего блока мульти сплит системы, как пример:

Код ошибки = 21, как пример на рисунке.

Содержание = IPM неисправностей lg (компрессор от перегрузки по току)LED01G (красный) = 2 разаLED02G (зеленый) = 1 разСлучай — ошибка = компрессора неисправности, IPM неисправностей

Код ошибки = 22Содержание КТ = 2 (макс. ток)LED01G (красный) = 2 разаLED02G (зеленый) = 2 разаСлучай ошибки LG, — Ток 14А

Код ошибки = 23Содержание LG, — DC Ссылка Низкий VoltLED01G (красный) = 2 разаLED02G (зеленый) = 3 разаСлучай ошибки = Напряжение цепи постоянного тока является 140V

Как найти ошибку с помощью индикаторов — светодиодов внутреннего блока кондиционеров.

Код ошибки = 24Содержание = LG, — Низкое / Высокое давлениеСвето-диод красный — индикатор сплит-системы LG моргнул 2-а разаСветовой диод красный =4 разаНеисправность, — Low / High Пресс коммутатор открытом цикле

Код ошибки lg = 26Содержание = DC компрессор позицииСвето-диод красный — индикатор сплит-системы LG моргнул 2-а разаСветовой диод красный =мигает 6-ть разНеполадка = Позиция обнаружения ошибок

Код ошибки = 27Содержание = PSC Fault (реактор)Свето-диод красный — индикатор сплит-системы LG моргнул 2-а разаСветовой диод красный =7 разНеисправность, — от перегрузки по току на «IGBT»

Код ошибки = 28Содержание = DC Ссылка Высокая ВольтСвето-диод красный — индикатор сплит-системы LG моргнул 2-а разаСветовой диод красный =8 разНеполадка = Напряжение цепи постоянного тока является 420V

Код ошибки = 32Содержание = выпускной трубы Temp. Высокий (инв. Compressor)Свето-диод красный — 3 разаСветовой диод красный = индикатор сплит-системы LG внтр. блока кондиционера моргнул 2-а разаНеисправность, — Сброс датчика Высокая температура. (105oC)

Код ошибки = 33Содержание = выпускной трубы Temp. Высокий (Cons. Compressor)Свето-диод красный — 3 разаСветовой диод красный =3 разаНеисправность, — Сброс датчика Высокая температура. (105oC)

Код ошибки = 40Содержание = CT цепиСвето-диод красный — 4 разаLED02G (зеленый) =Неисправность, — КТ Неисправность цепи Off

Код ошибки = 41Содержание = D-Pipe датчика INV. Компрессор (Open / Short)Свето-диод красный — 4 разаСветовой диод красный =1 разНеисправность, — Открыть / короткого замыкания

Код ошибки = 44Содержание = датчик воздуха (открыть / КороткиеСвето-диод красный — 4 разаСветовой диод красный =4 разаНеисправность, — Открыть / короткого замыкания

Код ошибки = 45Содержание = дир. Труба Sensor (Open / Short)Свето-диод красный — 4 разаСветовой диод красный =5 разНеисправность, — Открыть / короткого замыкания

Код ошибки = 46Содержание = Всасывающая труба Sensor (Open / Short)Свето-диод красный — 4 разаСветовой диод красный =мигает 6-ть разНеисправность, — Открыть / короткого замыкания

Код ошибки = 47Содержание = D-Pipe Минусы Sensor. Компрессор (Open / Short)Свето-диод красный — 4 разаСветовой диод красный =7 разНеисправность, — Открыть / короткого замыкания

Код ошибки = 48Содержание = D-Pipe & датчик воздуха (открытый)Свето-диод красный — 4 разаСветовой диод красный =8 разНеисправность, — Двойной датчик отключен

Код ошибки = 51Содержание = За ЕмкостьСвето-диод красный — 5 разСветовой диод красный =1 разНеисправность, — За Емкость Комбинация

Код ошибки = 53Содержание = Ошибка связи (Крытый Открытый)Свето-диод красный — 5 разСветовой диод красный =3 разаНеполадка = Плохо / Потеря связи

Код ошибки = 60Содержание = EEPROM контрольной суммыСвето-диод красный — мигает 6-ть разLED02G (зеленый) =Неисправность, — Контрольная сумма Mis-Match

Код ошибки = 61Содержание = дир. Труба датчика температурыСвето-диод красный — мигает 6-ть разСветовой диод красный =1 разНеполадка = Конд. Температура Высокий (65oC)

Код ошибки = 62Содержание = радиатора датчик температурыСвето-диод красный — мигает 6-ть разСветовой диод красный = индикатор сплит-системы LG внтр. блока кондиционера моргнул 2-а разаНеисправность, — радиатора Temp. Высокий (85oC)

Код ошибки = 65Содержание = радиатора Sensor (Open / Short)Свето-диод красный — мигает 6-ть разСветовой диод красный =5 разНеисправность, — Открыть / короткого замыкания

Основные режимы кондиционера

Количество функций в современных системах кондиционирования может варьироваться в широких пределах. Однако существуют традиционные режимы работы, присутствующие практически во всех сплит-системах (вне зависимости от принадлежности к какому-либо бренду).

ЧТО ОЗНАЧАЕТ COOL НА КОНДИЦИОНЕРЕ – ПЕРЕВОД НА РУССКИЙ

Cool «охлаждение» – главная функция, ради которой обычно и приобретается устройство. Охлаждение происходит за счет перехода жидкого фреона в газообразное состояние. Процесс основывается на законе физики, согласно которому жидкость при конденсации отдает тепло, а при испарении – забирает. То есть система переносит тепло из помещения на улицу, а не вырабатывает холод, как ошибочно думают многие.

HEAT НА КОНДИЦИОНЕРЕ – ЧТО ОЗНАЧАЕТ?

Надпись Heat, которую можно увидеть на пульте или на корпусе, переводится как «тепло», нагрев», «обогревать». Практически все современные кондиционеры способны дарить не только прохладу, но и желанное в межсезонье тепло. Внешний блок оснащен четырехходовым клапаном, который при активации режима меняет путь движения хладагента. В результате внутренний блок работает на обогрев, а наружный – на охлаждение.

99% бытовых моделей кондиционеров по умолчанию имеют и режим обогрева.

ЧТО ОЗНАЧАЕТ ФУНКЦИЯ DRY НА КОНДИЦИОНЕРЕ?

Функция осушения Драй направлена на удаление избыточной влаги. Повышенная влажность провоцирует появление плесени, развитие болезнетворных микроорганизмов, ухудшает самочувствие людей, страдающих от аллергии и астмы. Режим Dry работает циклично, с 5-10 минутными паузами. Температура воздуха практически не меняется (колебания на 1 °С в расчет можно не принимать).

РЕЖИМ FAN SPEED ДЛЯ КОНДИЦИОНЕРА – ПЕРЕВОД НА РУССКИЙ

Базовая функция Fan Speed («скорость вентилятора») нацелена на вентилирование помещения. Не следует путать термины «вентилирование» и «вентиляция». В первом случае воздух извне не поступает. Вращательный вал внутреннего модуля просто заставляет циркулировать комнатный воздух – система функционирует как вентилятор. Однако существуют кондиционеры премиум класса, в которых реализована опция приточной вентиляции. Они способны осуществлять забор свежего уличного воздуха и переносить его в помещение.

Коды ошибок кондиционеров Ballu (Балу)

E1 – замыкание или обрыв датчика, отвечающего за внутренний блок.E2 — замыкание или обрыв датчика, отвечающего за температуру конденсатора.E3 — замыкание или обрыв датчика, отвечающего за температуру испарителя.E4 — замыкание или обрыв датчика, отвечающего за внутренний блок.E6 – произошло срабатывание защиты внешнего блока.E8 – электростатический фильтр забит.P4 – в работе датчика испарителя произошла ошибка из-за высокой илинизкой температуры.P5 – в работе датчика конденсатора произошла ошибка из-за высокой илинизкой температуры. P6 – произошло включение режима оттаивания или задержка в работетеплообменника.

Коды ошибок серии STANDART

В различных моделях сплит-систем STANDART обозначения ошибок могут отличаться, поэтому перед тем, как заняться устранением неполадки, необходимо уточнить в инструкции точное название модели сплит системы и ее внутреннего и внешнего блоков. Только после этого можно приступать к расшифровке кода ошибки.

Также определим обозначения:

При расшифровке кода ошибки очень важно не перепутать горящие, мигающие и потухшие индикаторы, от этого зависит точность определения проблемы

Характерные нарушения для STANDART 07-18 R22, R410A

В моделях сплит-систем STANDART 07-18 R22, R410A сигналы об ошибках подаются при помощи различных комбинаций световой индикации.

Operation быстро мигает, Timer выключен – остановка вентилятора более 1 минуты.

Operation быстро мигает, Timer горит – поломка трубного датчика температуры.

Operation не включен, Timer быстро мигает – подача высокого напряжения на компрессор 4 раза.

Operation горит, Timer быстро мигает – ошибка EEPROM.

Operation быстро мигает, Timer быстро мигает – не включается компрессор или неполадки с электронной платой.

Operation медленно мигает, Timer не светится, Defrost выключен – сплит-система в режиме ожидания.

Operation включен, Timer не горит, Defrost не горит – нормальная работа сплит-системы.

Operation быстро мигает, Timer выключен, Defrost быстро мигает – 4 раза подряд сработала защита по токовой перегрузке.

Оperation выключен, Timer быстро мигает, Defrost быстро мигает – мотор вентилятора не запускается более 1 минуты.

Operation быстро мигает, Timer быстро мигает, Defrost быстро мигает – не включается компрессор или неполадки с электронной платой.

Operation выключен, Timer не горит, Defrost быстро мигает – проблемы с трубным датчиком.

Operation выключен, Timer быстро мигает, Defrost не горит – проблемы с датчиком воздуха.

Operation включен, Timer быстро мигает, Defrost не горит – ошибка EEPROM.

Распространенные нарушения STANDART 24

Operation медленно мигает, Timer выключен, Defrost не горит, Auto выключен – сплит-система в режиме ожидания.

Operation включен, Timer не горит, Defrost не горит, Auto не горит – нормальная работа сплит-системы.

Operation быстро мигает, Timer быстро мигает, Defrost быстро мигает, Auto быстро мигает – 4 раза подряд сработала защита по токовой перегрузке.

Operation выключен, Timer быстро мигает, Defrost не горит, Auto не горит – проблемы с датчиком воздуха.

Operation быстро мигает, Timer выключен, Defrost выключен, Auto выключен – проблемы с трубным сенсором во внутреннем блоке.

Operation выключен, Timer выключен, Defrost быстро мигает, Auto не горит – проблемы с трубным датчиком внешнего блока.

Operation не горит, Timer не горит, Defrost быстро мигает, Auto быстро мигает – защита внешнего блока.

Operation не горит, Timer выключен, Defrost выключен, Auto быстро мигает – (для систем со связью) сбой связи между внешним и внутренним блоками системы.

Operation не горит, Timer не горит, Defrost не горит, Auto быстро мигает – (для систем без связи) ошибка EEPROM.

Поломки STANDART 30-36 (внутренний блок)

Operation медленно мигает, Timer выключен, Defrost выключен, Auto не горит – сплит-система в режиме ожидания.

Operation включен, Timer выключен, Defrost не горит, Auto не горит – нормальная работа сплит-системы.

Operation быстро мигает, Timer быстро мигает, Defrost быстро мигает, Auto выключен – 4 раза подряд сработала защита по токовой перегрузке.

Operation не горит, Timer быстро мигает, Defrost выключен, Auto выключен – проблемы с датчиком воздуха.

Operation быстро мигает, Timer не светится, Defrost не горит, Auto выключен – проблемы с трубным сенсором во внутреннем блоке.

Operation не горит, Timer не горит, Defrost быстро мигает, Auto выключен – проблемы с трубным датчиком внешнего блока.

Operation быстро мигает, Timer быстро мигает, Defrost выключен, Auto не горит – ошибка EEPROM.

Operation не горит, Timer выключен, Defrost быстро мигает, Auto быстро мигает – сбой во внешнем блоке системы.

Operation не горит, Timer не горит, Defrost выключен, Auto быстро мигает – сбой связи между внешним и внутренним блоками сплит-системы.

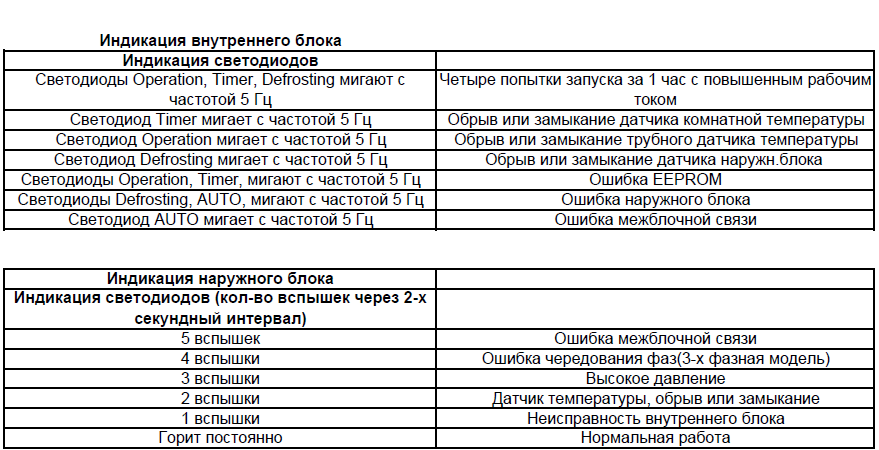

Нарушения в работе STANDART 30-36 (внешний блок)

На внешнем блоке General Climate STANDART 30-36 сигналы о неисправностях подаются при помощи определенного количество морганий светового диода на электронной плате.

5 – отсутствие связи между блоками.

4 – неполадки с фазами (перекос, отсутствие, неправильное чередование).

3 – повышение давления в системе.

2 – проблемы с трубным сенсором.

1 – сбой во внутреннем блоке.

Основные характеристики кондиционеров Артель

Artel – это крупный производитель бытовой техники. Эта узбекская компания выпустила 4 серии кондиционеров: Montana, Shahrisabz, Inverter и Gloria. Они отличаются друг от друга внешним видом и техническими характеристиками. Сплит-системы всех моделей имеют антикоррозийное покрытие корпуса, LED-дисплей и стандартную систему очищения воздуха.

Также в комплекте с устройством всегда есть пульт дистанционного управления, который необходим для выполнения следующих действий:

Управление техники полностью осуществляется за счет пульта дистанционного управления. В нем есть подсветка, которая обеспечивает легкую читаемость информации. Сплит-системы навешиваются на стену на высоте 2-2,5 метра, поэтому управлять ими можно только с помощью пульта ДУ.

Подробности работы и назначение каждой кнопки пульта дистанционного управления кондиционера Артель указаны в инструкции по эксплуатации, которая предоставляется вместе с устройством

Для работы на обогрев в зимний период аппарату нужна дополнительная техническая подготовка. Устройства способны функционировать в режимах обогрева, обдува и охлаждения. Но в сплит-системах Артель не предусмотрены функции ионизации воздуха.

Периодическая диагностика кондиционера и регулярный контроль над его работой помогут вовремя найти возникшие дефекты и устранить неисправности на ранней стадии

В случае возникновения поломок или сбоев кондиционер выдает коды ошибок, которые свидетельствуют о той или иной неисправности. Благодаря этому коду специалист сервисного центра сможет определить характер поломки и сделать ремонт. Информация об основных характеристиках кондиционера указывается в его техническом паспорте и инструкции по эксплуатации.

Вне зависимости от модели кондиционера перед началом каждого сезона нужно делать комплексную проверку и обслуживание устройства. Она включает в себя чистку наружного модуля и проверку уровня хладагента. Но сплит-система может давать сбои даже в случае полной работоспособности оборудования.

Для того чтобы владельцы климатического оборудования могли самостоятельно определить причину неисправности и выбрать путь восстановления работы, производитель в технической документации приводит варианты ошибок

Помимо этой информации инструкция пользователя содержит сведения:

Эти параметры нужно учитывать при установке кондиционера. От них зависит эффективность оборудования. Если установить маломощную сплит-систему в большое помещение, она не сможет в полной мере обеспечить его охлаждение. Из-за этого при установке кондиционера нужно тщательно изучить инструкцию и характеристики, чтобы в дальнейшем не иметь проблем с его работой.

Выводы и полезное видео по теме

Своевременная разборка и чистка кондиционера поможет избежать появления ошибок в работе:

Пример сигнала световых индикаторов кондиционера при возникновении ошибки:

В этом видео наглядно показано, как своими руками разобрать двигатель вентилятора кондиционера General Climate:

При появлении сигналов об ошибках владелец кондиционера General Climate не должен откладывать их устранение. Самостоятельный ремонт бытовой техники требует определенных навыков и наличия специфических инструментов. Если у хозяина агрегата имеется и то, и другое, он вполне может попробовать самостоятельно устранить поломку.

В противном случае вмешательство в сложный механизм кондиционера или сплит-системы чревато более серьезными проблемами. Неопытному владельцу техники рекомендуется пригласить слесаря по ремонту кондиционеров из авторизованного сервиса, не пытаясь починить устройство своими руками.

Хотите рассказать о том, как самостоятельно определили причину сбоя в работе кондиционера? Или есть желание поделиться собственным опытом в выполнении несложных ремонтных работ? Пишите комментарии, пожалуйста, в находящейся ниже блок форме, публикуйте фото по теме статьи, задавайте вопросы.

Как расшифровать и устранить типичные неисправности

Кондиционеры марки General Climate, или GC, не доставляют проблем своим владельцам в течение достаточно длительного периода после покупки. Но все же, как и любое оборудование, они подвержены износу и выходу из строя. В зависимости от модели, ошибки кондиционера General Climate выводятся на экран пульта дистанционного управления или отображаются посредством различных комбинаций световых индикаторов на встроенном дисплее внутреннего блока.

Прочитав нашу статью, владельцы климатической техники этого бренда будут знать, что означает появление различных символов на дисплее, а также научатся разбираться в многочисленных комбинациях сигналов индикаторов на внутреннем блоке изделия.

Собранная и представленная нами информация поможет владельцам техники разобраться в методах устранения ошибок и научит правильно поступать в случае нарушения в работе.

Содержание статьи:

• Система самодиагностики современных кондиционеров
• Коды ошибок серии СТАНДАРТ
  • Общие нарушения для СТАНДАРТ 07-18 R22, R410A
  • Общие проблемы СТАНДАРТ 07- 18 и 24
  • Общий СТАНДАРТ 24 нарушения
  • Поломки СТАНДАРТ 30-36 (внутренний блок)
  • Неисправности СТАНДАРТ 30-36 (внешний блок)
• Коды ошибок серии ФЛАГМАН и КИБОРГ
  • Общие неисправности ФЛАГМАН 07- 18, КИБОРГ
  • Врожденный недостатки ФЛАГМАН 24-28
  • Распространенные поломки ФЛАГМАН 30-36
• Коды ошибок моделей АСТРА 07-36
• Исправления ошибок
• Выводы и полезное видео по теме
90 025

Система самодиагностики современного воздуха кондиционеры

Бытовая техника нового поколения обычно оснащена системой самодиагностики, предназначенной для выявления неисправностей и ошибок в работе при их первом появлении. Система самодиагностики – единая сеть датчиков, следящих за состоянием того или иного рабочего узла агрегата.

При включении кондиционера датчики автоматически начинают работать и продолжают выполнять свои функции в непрерывном режиме до отключения устройства от источника питания. Иногда для устранения сбоев и ошибок владельцу кондиционера достаточно выполнить несложные действия собственноручно, иногда приходится приглашать мастеров из авторизованного сервиса General Climate.

Рассмотрим возможные ошибки и их коды в различных моделях кондиционеров и сплит-систем, причины их возникновения и методы устранения. Попробуем разобраться, в каких случаях уместны собственноручные действия, а в каких стоит пригласить опытного мастера.

Кондиционеры GC оснащены современной системой самодиагностики, подающей сигналы в случае сбоев и ошибок в работе на модуль управления

При изменении параметров работы узла, на котором установлен датчик, подается сигнал об ошибке сразу отправляется в модуль управления, что отображается на дисплее устройства. При необходимости модуль управления также блокирует оборудование во избежание некорректной работы кондиционера и его окончательной поломки.

Коды неисправностей для разных моделей могут отличаться друг от друга. Постараемся подробно рассмотреть коды каждой модели.

Коды ошибок серии СТАНДАРТ

В разных моделях сплит-систем СТАНДАРТ символы ошибок могут отличаться, поэтому перед устранением проблемы необходимо уточнить в инструкции точное название модели сплит-системы и ее внутренние и внешние блоки. Только после этого можно приступать к расшифровке кода ошибки.

Точное наименование модели кондиционера или сплит-системы GC можно узнать в инструкции по эксплуатации, прилагаемой к оборудованию при покупке

Также определим обозначения:

• индикатор запуска — Операция;
• таймер — Таймер;
• Индикатор разморозки — Разморозка;
• автоматический режим — Авто.

При расшифровке кода ошибки очень важно не перепутать мигающие, моргающие и погасшие индикаторы, от этого зависит точность определения проблемы.

Общие нарушения для STANDART 07-18 R22, R410A

В моделях сплит-систем STANDART 07-18 R22, R410A сигналы об ошибках формируются с помощью различных комбинаций световых индикаторов.

Операция быстро мигает, Таймер выключен — вентилятор останавливается более чем на 1 минуту.

Быстро мигает операция, Таймер горит — сломан датчик температуры трубы.

Работа не включена, Таймер быстро мигает — на компрессор подается высокое напряжение 4 раза.

Коды ошибок кондиционера отображаются на внутреннем дисплее внутреннего блока с помощью комбинации сигналов светодиодов

Работа включена, Таймер быстро мигает — ошибка EEPROM.

Быстро мигает Operation, Быстро мигает Timer — компрессор не включается или проблемы с электронной платой.

Общие проблемы STANDART 07-18 и 24

Работа медленно мигает, Таймер не горит, Оттайка выключена — сплит-система находится в режиме ожидания.

Работа включена, Таймер выключен, Оттайка выключена — нормальная работа.

Быстро мигает операция, Таймер выключен, Быстро мигает Разморозка — защита от перегрузки сработала 4 раза подряд.

Работа выключена, Таймер мигает быстро, Разморозка мигает быстро — двигатель вентилятора не запускается более 1 минуты.

Быстро мигает Operation, Быстро мигает Timer, Быстро мигает Defrost — не включается компрессор или проблемы с электронной платой.

Работа выключена, Таймер выключен, Разморозка быстро мигает — проблемы с датчиком трубки.

При появлении на дисплее кода ошибки очень важно правильно расшифровать комбинацию световых сигналов, подаваемых индикаторами

Работа выключена, Таймер быстро мигает, Оттайка выключена — проблемы с датчиком воздуха.

Работа включена, Таймер быстро мигает, Разморозка выключена — ошибка EEPROM.

Общий СТАНДАРТ 24 нарушения

Операция медленно мигает, Таймер выключен, Разморозка выключена, Авто выключено — сплит-система находится в режиме ожидания.

Работа включена, Таймер выключен, Разморозка выключена, Авто выключено — нормальная работа сплит-системы.

Быстро мигает операция, быстро мигает таймер, быстро мигает разморозка, быстро мигает авто — защита от перегрузки сработала 4 раза подряд.

Работа выключена, Таймер быстро мигает, Разморозка выключена, Автовыключение — проблемы с датчиком воздуха.

Разные модели кондиционеров и сплит-систем ГК дают разную кодировку отказов и ошибок при работе оборудования

Быстро мигает Операция, Таймер выключен, Оттайка выключена, Авто выключено — проблемы с датчиком трубки в помещении единица.

Работа выключена, Таймер выключен, Разморозка быстро мигает, Авто выключено — проблемы с датчиком трубки внешнего блока.

Работа выключена, Таймер выключен, Быстро мигает Разморозка, Быстро мигает Авто — защита внешнего блока.

Работа выключена, Таймер выключен, Оттайка выключена, Авто быстро мигает — (для систем со связью) сбой связи между внешним и внутренним блоками системы.

Работа выключена, Таймер выключен, Оттайка выключена, Авто быстро мигает — (для систем без связи) Ошибка EEPROM.

Поломки СТАНДАРТ 30-36 (внутренний блок)

Медленно мигает операция, Таймер выключен, Разморозка выключена, Авто выключено — сплит-система находится в режиме ожидания.

Работа включена, Таймер выключен, Разморозка выключена, Авто выключено — нормальная работа сплит-системы.

Быстро мигает операция, Быстро мигает Таймер, Быстро мигает Разморозка, Авто отключено — защита от перегрузки сработала 4 раза подряд.

Работа выключена, Таймер быстро мигает, Разморозка выключена, Автовыключение — проблемы с датчиком воздуха.

Комбинации сигналов световых индикаторов, встроенных во внутренний блок кондиционера или сплит-системы, сообщают об ошибке в том или ином узле устройства

Быстро мигает операция, Таймер выключен, Разморозка выключена, Авто выключено — проблемы с датчиком трубки во внутреннем блоке.

Работа выключена, Таймер выключен, Разморозка быстро мигает, Автовыключение — проблемы с датчиком трубки внешнего блока.

Быстро мигает операция, Быстро мигает таймер, Оттаивание выключено, Авто выключено — ошибка EEPROM.

Работа выключена, Таймер выключен, Быстро мигает Оттайка, Быстро мигает Авто — сбой во внешнем блоке системы.

Работа выключена, Таймер выключен, Разморозка выключена, Авто быстро мигает — сбой связи между внешним и внутренним блоками сплит-системы.

Неисправности СТАНДАРТ 30-36 (внешний блок)

На наружном блоке General Climate STANDART 30-36 сигналы неисправности посылаются с помощью определенного количества миганий светодиода на электронной плате.

5 — отсутствие связи между блоками.

4 — неисправности с фазами (перекос, отсутствие, неправильное чередование).

3 — повышение давления в системе.

2 — проблемы с датчиком трубки.

1 — сбой во внутреннем блоке.

Коды ошибок серии ФЛАГМАН и КИБОРГ

В сплит-системах ГК ФЛАГМАН и КИБОРГ, помимо световых индикаторов, сообщения об ошибках отображаются буквенно-цифровыми символами на дисплее.

В некоторых моделях кондиционеров и сплит-систем GC буквенно-цифровые коды ошибок выводятся на панель управления системой

При расшифровке кода ошибки этих моделей General Climate не следует забывать обращать внимание на дисплей пульта.

Общие неисправности ФЛАГМАН 07-18, КИБОРГ

E1, Операция мигает 1 раз, Таймер выключен — Ошибка EEPROM.

E2, Работа мигает 2 раза, Таймер выключен — проблемы с электронной платой внутреннего блока.

EU, Работа мигает 2 раза, Таймер горит — Утечка фреона, при этом датчик трубки не показывает изменений.

E3, Операция мигает 3 раза, Таймер выключен — двигатель вентилятора внутреннего блока не запускается более 1 минуты.

E5, Работа мигает 5 раз, Таймер выключен — проблемы с датчиком температуры воздуха внутреннего блока.

E6, Работа мигает 6 раз, Таймер выключен — проблемы с датчиком трубки внутреннего блока.

Внутренние недостатки ФЛАГМАН 24-28

Коды ошибок кондиционеров ГК ФЛАГМАН 24-28 аналогичны кодам ФЛАГМАН 07-18, но к ним добавлен еще один пункт.

E9, Операция мигает 9 раз, Таймер выключен — сбой связи между внешним и внутренним блоками.

Распространенные поломки ФЛАГМАН 30-36

В моделях сплит-систем ГК ФЛАГМАН 30-36 к вышеперечисленным ошибкам добавились еще 2 позиции.

E7, Операция мигает 7 раз, Таймер выключен — проблемы с датчиком трубки внешнего блока

E8, Операция мигает 8 раз, Таймер выключен — сбои с фазами (перекос, отсутствие, неправильное вращение).

Коды ошибок для моделей ASTRA 07-36

В сплит-системах GC ASTRA 07-36 ошибки в работе индицируются появлением на дисплее буквенно-цифровых кодов.

F0 — Утечка фреона или подача большого тока на компрессор несколько раз подряд.

F1 — проблемы с датчиком воздуха во внутреннем блоке.

F2 — проблемы с датчиком трубки во внутреннем блоке.

F3 — повреждение датчика воздуха наружного блока.

F4 — проблемы с датчиком трубки наружного блока.

F5 — неисправность датчика на линии нагнетания компрессора.

C5 — отсутствие штекера-перемычки синего цвета на электронной плате внутреннего блока.

h4 — сработала защита от перегрузки.

H6 — двигатель вентилятора внутреннего блока не запускается более 1 минуты.

E1 — сработал датчик высокого давления.

E2 — сработал датчик замерзания.

E3 — сработал датчик низкого давления.

Е4 — защита от повышения температуры по линии нагнетания.

E5 — Высокое напряжение питания компрессора.

E6 — сбой связи между наружным и внутренним блоками.

E8 — сработала защита компрессора от перегрузки.

U8 — проблемы с платой управления.

Исправление ошибок

Несмотря на разные коды ошибок в разных моделях кондиционеров General Climate, по сути все сбои и поломки в них одни и те же.

Рассмотрим, что делать владельцу оборудования в случае возникновения той или иной ошибки:

1. Останов вентилятора. Если вентилятор не запускается более 1 минуты, проверьте подключение двигателя вентилятора, а также его исправность. В случае поломки компонента его необходимо заменить. Вентилятор кондиционера также может выйти из строя, если есть проблемы с другими компонентами. Для такой диагностики рекомендуется пригласить опытного мастера из специализированного сервиса.
2. Проблемы с датчиками температуры. Если система самодиагностики выдает ошибку датчика, необходимо проверить состояние детали, ее целостность и правильность подключения. Для такой проверки владельцу кондиционера понадобится мультиметр. Если датчик неисправен, замените его.
3. Сбой EEPROM . Иногда от ошибки EEPROM можно избавиться, просто перезапустив кондиционер. Для этого отключите питание на несколько минут, затем снова включите. Если перезагрузка не помогла, причина в проблемах с электронной платой. Для такого ремонта также рекомендуется пригласить сертифицированного ремонтника.
4. Компрессор не запускается . Неисправности компрессора обычно начинаются после засорения фильтра пылью и грязью. Причиной выхода детали из строя может быть перегрев, повреждение обмотки или кабеля. Владелец техники может самостоятельно очистить фильтр устройства, но для более сложных манипуляций потребуется опытный слесарь.
5. Повторная подача высокого напряжения . При такой ошибке следует предварительно отключить кондиционер от электросети. Ошибка будет автоматически устранена после регулирования подачи питания на устройство.
6. Сбой связи между системными блоками . Отсутствие связи приводит к блокировке работы сплит-системы. Владелец кондиционера может самостоятельно проверить подключение межблочного кабеля и его целостность. Если с кабелем все в порядке, значит, дело в электронных платах блоков, и нужно обращаться к мастеру.

Следует отметить, что неисправности и неполадки в работе кондиционеров будут возникать значительно реже при регулярном профилактическом осмотре бытовой техники.

Регулярная и своевременная чистка оборудования и замена изношенных деталей обеспечит бесперебойную работу кондиционеров и сплит-систем на достаточно длительный срок.

Опытные мастера авторизованных сервисных центров качественно и в короткие сроки приведут в порядок вышедший из строя кондиционер или сплит-систему

Для ремонта климатического оборудования целесообразно обратиться в аккредитованный производителем сервисный центр для восстановления работоспособности кондиционеров GC и проведения профилактических работ, в которых работают мастера с соответствующим допуском.

Выводы и полезное видео по теме

Своевременная разборка и чистка кондиционера поможет избежать ошибок в работе:

Пример сигнального светового индикатора кондиционера при возникновении ошибки:

В этом видео показано, как разобрать двигатель вентилятора кондиционера General Climate своими руками:

При появлении сообщений об ошибках владельцу кондиционера General Climate не следует затягивать с их снятием. Самостоятельный ремонт бытовой техники требует определенных навыков и наличия специфических инструментов. Если у владельца агрегата есть и то, и другое, он вполне может попытаться устранить поломку самостоятельно.

В противном случае вмешательство в сложный механизм кондиционера или сплит-системы чревато более серьезными проблемами. Неопытному владельцу техники рекомендуется пригласить мастера по ремонту кондиционеров из авторизованного сервиса, не пытаясь починить устройство своими руками.

Хотите рассказать о том, как вы сами определили причину неисправности кондиционера? Или есть желание поделиться собственным опытом выполнения несложных ремонтных работ? Пишите комментарии, пожалуйста, в форму ниже, размещайте фото по теме статьи, задавайте вопросы.

Коды ошибок мини-сплит-систем Lennox и их значение

Мини-сплит-системы Lennox — отличный способ обеспечить компактный, но мощный контроль температуры в вашем доме. Некоторые модели предназначены только для кондиционирования воздуха, в то время как модели с тепловым насосом могут обеспечивать как обогрев, так и охлаждение.

Но ни один мини-сплит без воздуховодов не безупречен. Всегда есть вероятность, что ваш мини-сплит выйдет из строя. Чтобы определить, что пошло не так, вы должны найти, где отображаются коды ошибок мини-разделения. Знание того, что означают эти коды, может помочь обеспечить быстрый ремонт мини-раскола, особенно если необходима профессиональная помощь.

То, что означает каждый код, в конечном итоге зависит от конкретной модели вашей мини-сплит-системы. Вы можете обратиться к руководству, чтобы узнать, что означает каждый код. Вы также можете позвонить специалистам по HVAC в Lycoming Heating Company. Наши технические специалисты обучены распознавать эти коды, чтобы обеспечить оперативный ремонт мини-шпилек в Вильямспорте. Позвоните нам по телефону 570-326-4450, чтобы записаться на прием.

Распространенные коды ошибок Lennox Mini Split

Хотя коды ошибок могут отличаться от модели к модели, есть некоторые коды, с которыми вы, скорее всего, столкнетесь. Чтобы определить, что может означать ваш код ошибки, задайте себе следующие вопросы:

• Является ли ваша модель мини-кондиционером сплит-системы или тепловым насосом с мини-сплит-системой?
• Есть ли дополнительные признаки неисправности? Например, странный шум, исходящий от ключевого компонента.

Вот некоторые из наиболее распространенных кодов ошибок для мини-сплитов Lennox.

E1 — Связь между внутренним и наружным блоками

Как правило, код ошибки E1 означает, что нарушена связь между внутренним и наружным блоками мини-сплит-системы. Возможно, он сталкивается с периодическими проблемами с подключением или полностью не работает. Когда внутренний и наружный блоки не могут обмениваться данными друг с другом, они не смогут должным образом сбалансировать температуру в помещении.

E5 — Ошибка защиты по напряжению или датчика температуры

Если у вас есть мини-сплит-тепловой насос, ошибка E5 может означать проблему с напряжением в системе. Специалист по ремонту из компании Lycoming Heating Company может назвать это защитой от перегрузки по току. Этот код ошибки может привести как к необычно высокому, так и к низкому напряжению.

Для мини-сплит-кондиционеров этот код также может означать проблемы с напряжением. В других случаях это указывает на проблему с датчиком температуры наружного воздуха.

E6 — Связь внутреннего/наружного блоков

Код ошибки E6 может также указывать на проблему со связью между двумя блоками, как и код E1. Также может быть проблема с одним из датчиков температуры.

P4 — Ошибка привода компрессора/высокая температура

Код ошибки P4 обычно относится к вашей мини-сплит-компрессорной системе, расположенной внутри наружного блока. При неисправности привода компрессора наиболее вероятной причиной являются чрезмерно высокие температуры. Высокая температура на линии нагнетания также может привести к коду P4.

P6 – Обрыв переключателя компрессора или неисправность платы привода

Ваша мини-сплит-система будет иметь компьютерные платы, обеспечивающие связь внутреннего и наружного блоков друг с другом. Если плата привода неисправна, код ошибки P6 является распространенным.

Когда температура поднимается выше безопасного уровня, предохранительный выключатель должен защищать электрические компоненты вашей мини-сплит-системы, включая любые компоненты, управляющие наружным компрессором. Если этот переключатель разомкнут, может появиться код P6. Вы также можете найти код P6, если компрессор борется с проблемами высокого или низкого давления.
