Для новостройки или при ремонте системы производят расчет радиаторов отопления. Есть несколько методов, которые используют для вычисления количества секций. Применяется четкий алгоритм, поэтому необязательно иметь специальное образование – решить задачу может каждый человек. Существуют простые способы для стандартных помещений и с учетом поправок на особые условия. Они приводятся в таблицах и схемах.

Опубликовано: 04.12.2018Рубрика: Батареи и радиаторыАвтор: Andrey Ku

Для новостройки или при ремонте системы производят расчет радиаторов отопления. Есть несколько методов, которые используют для вычисления количества секций. Применяется четкий алгоритм, поэтому необязательно иметь специальное образование – решить задачу может каждый человек. Существуют простые способы для стандартных помещений и с учетом поправок на особые условия. Они приводятся в таблицах и схемах.

Необходимость точных расчетов – какие факторы учитываются?

Приборы теплоснабжения имеют различную производительность, которая находится в зависимости от материала радиаторов и их площади. Неточности вычисления требуемой мощности приводят к нежелательным последствиям, независимо от того, в какую сторону сделана ошибка. Нехватка секций приведет к отсутствию положенного тепла, а за лишние придется платить – за сами изделия, монтаж и перерасход энергоносителей.

Для расчетов сначала определяют, какие батареи будут установлены, и учитывают схему подключения. Другие важные параметры – габариты каждой отапливаемой комнаты, теплоотдача отдельной секции или радиатора в зависимости от конструкции, сколько ребер имеется в модели.

Особенности отопительных радиаторов

Перед покупкой учитывают следующие разновидности:

1. Для панельных стальных радиаторов характерен прогрев быстрее секционных, подключение выполняют сбоку или снизу. Они не разборные, увеличить количество ребер невозможно, страдают от коррозии.
2. Колончатые батареи – состоят из двух коллекторов, связанных вместе трубчатыми колонками. Материал для изготовления — сталь или алюминий.
3. Секционные. Состоят из полых элементов, которые соединяются в батарею. Количество деталей ограничивается только массой и возможностью размещения отопительного прибора.

Для изготовления используют чугун, сталь, алюминий или два разнородных металла (биметаллические). Каждый из материалов имеет преимущества и недостатки:

1. Чугунные радиаторы отличаются долговечностью, стойкостью к коррозии, значительной теплоотдачей. Несовершенство – в большом весе и неприглядном внешнем виде. Современные производители наладили выпуск эстетичных батарей.
2. Алюминиевые приборы по многим показателям лучше чугунных: выше тепловая мощность, малый вес. Существенный недостаток – подверженность коррозии. Чтобы его устранить, применяют технологию анодирования.
3. Для изготовления биметаллических радиаторов используется алюминий и сталь. Распространение ограничивается высокой стоимостью изделий.

При выборе батарей обращают внимание на критерии прочности, антикоррозионной устойчивости, мощности.

Биметаллические радиаторы по всем показателям лучшие, но самые дорогие

Паспорт содержит сведения о рабочем и испытательном давлении. Чтобы подать тепло на девятый этаж, необходим показатель в 6 атмосфер, на 22 — уже 15. Не каждый агрегат способен выдержать такой напор. Ориентируются на рабочее давление, оставляя запас прочности:

• алюминиевые радиаторы подходят для частных домов – они не способны выдерживать высокое давление;
• чугунные батареи размещают не выше девятого этажа;
• значительным запасом прочности обладают биметаллические радиаторы.

Антикоррозионные данные: самыми устойчивыми считаются чугунные батареи, наиболее слабые в этом отношении — алюминиевые. При заливке воды в систему добавляют антикоррозийные вещества.

В документах указывается мощность батареи или одной секции. Для расчета необходимой теплоотдачи нагревательного прибора исходят из того, что на квадратный метр жилья требуется 80-120 Ватт. Конкретная величина зависит от высоты и теплоизоляции стен.

Типы систем теплоснабжения

Отопление многоэтажного дома выполняется преимущественно по однотрубной схеме. Недостаток – в существенной разнице температур жидкости на входной и выходной магистрали. Также хуже прогреваются батареи, которые находятся дальше от подачи горячей воды.

Равномерное распределение тепловой энергии по всем радиаторам обеспечивает двухтрубная схема. В ней применяется одна магистраль для подачи горячей воды, вторая – оттока охлажденной. Используется, в основном, для частных домов.

Свою роль в эффективности теплоотдачи играет также способ подключения батарей. Подсоединение приборов по диагональному методу (горячая вода подается сверху, охлажденная уходит снизу) – самое эффективное. Другие варианты снижают теплоотдачу от нескольких процентов до 20–22.

Вычисление необходимой мощности радиаторов

Самый легкий способ – это когда в доме уже стояли старые чугунные батареи, а теперь приходится их заменить. Если в квартире было тепло, считают количество секций и умножают на 150 Вт. Результат – необходимая мощность новых радиаторов. При замене на алюминиевые изделия или биметаллические смело используют соотношение 1 ребро к одному.

В новостройке нужны вычисления с учетом всех параметров жилья. Несложный способ – по площади помещения. Он подходит для стандартных построек, высота которых не превышает 2,6 м. Строительными нормами предусмотрено, что для обогрева 1 м2 требуется 100 Вт теплоэнергии. После измерения длины и ширины значения умножают и получают площадь. Затем ее увеличивают в 100 раз: полученный результат – необходимая мощность радиаторов.

Дальше приводится таблица, которая примерно указывает оптимальное теплопотребление для помещений с учетом площади пола и высоты потолка.

Для других квартир, начиная со стандартной для советских построек высоты 2,7 м, следует считать объем. Его узнают, умножив площадь на высоту. Например, 3×4×2,8=33,6 м2. Для отопления обычного дома с деревянными окнами без теплоизоляции требуется 41 Вт на 1 м3. Правило действует для России, в том числе Москвы и Нижнего Новгорода, Беларуси, Украины, Молдовы. Расчет по вышеприведенному примеру: 33,6×41=1377,6 Вт. Полученный результат указывает на количество тепла, нужное для обогрева комнаты.

Сколько секций требуется?

Два этапа расчетов пройдены: выбран тип радиаторов, найдена общая мощность, необходимая для каждой комнаты. Теперь определяют количество секций. Каждое ребро алюминиевых, чугунных или биметаллических радиаторов отдает в среднем 150 Вт. Если продолжать расчет по предыдущему примеру, понадобится 9–10 секций.

Каждый новый тепловой прибор сопровождается техническим паспортом или вкладышем, где указана тепловая мощность батарей или отдельной секции. Под термином понимают способность отдать определенное количество тепла при охлаждении до 20°. Сведения известны каждому продавцу специализированного магазина, но учитывают, что производители обычно завышают показатели современных радиаторов. Относительно чугунных – данные многократно проверены практикой.

Мастера используют простой прием. Они давно заметили примерно одинаковую производительность батарей и незначительные различия. Если потолок высотой 2,7 м, одна секция обогревает 1,8 м2 помещения.

Что учесть при корректировке результатов?

Теплопотери разных зданий сильно отличаются. Это обусловлено материалом постройки, утеплением стен, окнами, дверями. Много тепла уходит через вентиляцию, подвал, перекрытия.

Незначительная по затратам теплоизоляция откосов или балкона позволит уменьшить количество секций в радиаторе на 1–2, что со временем приводит к существенной экономии средств.

Точный расчет обязательно учитывает теплопотери здания. Количество ребер зависит от используемого режима обогрева, расположения радиаторов и способа подключения. Автономное отопление частного дома преимущественно эффективнее, чем в городском многоквартирном.

Использование однотрубной схемы требует обязательной коррекции. С двумя магистралями температура воды мало отличается на подающей и обратке. При одной трубе разница существенная: в каждую следующую батарею приходит более холодная жидккость. Расчет для такого варианта подключения делают сначала как для двухтрубной отопительной системы, затем площадь радиаторов увеличивают, учитывая показатель теплопотерь.

Для шести батарей (распространенный вариант во многих домах) при однотрубной схеме теряется 20% тепла, что требует дополнительно установить на каждую батарею 2 секции.

Последний в магистрали радиатор должен быть больших размеров, поэтому выход делают установкой байпаса и запорных вентилей для регулировки подачи теплоносителя.

А как быть в нестандартном помещении?

К таким часто относятся индивидуальные владения, но встречаются и городские квартиры. Для подсчета требуется учитывать многие факторы. Дальше применяется несложная формула, где сначала умножаются коэффициенты (всего 7), подходящие под условия дома. Затем полученные данные умножаются на площадь помещения и на 100 Вт. Например, коэффициенты 1,27×1,27×0,8×1,5×1,1×1,0×1,0=2,129. С учетом площади комнаты, возьмем 12 м2, получают 2,129×12×100 Вт=2254.

Полученный результат делят на теплоотдачу секции: 2254:150=17. Это количество секций для одной комнаты, расчеты проводят для каждой отдельно.

Коэффициент поправок для нестандартного жилья:

Окна, К1		Стены, К2		Соотношение площади окон к полу, К3
Обычные с двойным стеклом	1,27	Плохая теплоизоляция	1,27	1:10	0,8
Стеклопакет двойной	1,0	В два кирпича или утеплитель	1,0	1:20	0,9
Тройной стеклопакет	0,85	Высшая степень	0,85	1:30	1,0
				1:40	1,1
				1:50	1,2

Минимальное среднее значение температуры, К4		Количество наружных стен, К5		Расположенное выше помещение, К6		Высота потолков, К7
-35°	1,5	1	1,1	Неутепленное	1,0	2,5 м	1,0
-25°	1,3	2	1,2	Отапливаемый чердак	0,9	3,0 м	1,05
-20°	1,1	3	1,3	Жилье с отоплением	0,8	3,5 м	1,1
-15°	0,9	4	1,4			4,0 м	1,15
-10°	0,7					4,5 м	1,2

Другие коэффициенты поправок относятся к особенностям системы отопления:

• при нижнем подключении батарей расчетные показатели требуются выше на 8%;
• при нехватке мощности котла в очень морозные дни увеличивают теплоотдачу батарей на 17%;
• при частых случаях критической зимней температуры на улице удваивают количество секций.

При однотрубной разводке каждая следующая батарея получает более холодный теплоноситель. Эту особенность учитывают, наращивая секции по мере удаления радиаторов от источника тепла.

Мощность скрытых за декоративной решеткой радиаторов увеличивают на 20%

Расчеты несложные, требуется знание таблицы умножения или владение калькулятором. Если все выполнить правильно, в доме будет комфортно, переплата за излишек потребляемой теплоэнергии отсутствует.

Понравилась статья? Поделиться с друзьями:

Расчет радиаторов отопления на квадратный метр

Содержание

1. Расчет радиаторов отопления
2. Стандартный расчет радиаторов отопления
3. Примерный расчет — сколько секций батареи на квадратный метр
4. Пример расчета секций алюминиевых радиаторов отоплениия на квадратный метр
5. Расчет секций алюминиевых радиаторов на квадратный метр
6. Пример расчета
7. Вычисление по объему
8. Тепловая мощность 1 секции
9. Полезное видео
10. Методика расчета секций радиаторов отопления
11. Помещения со стандартной высотой потолков
12. Помещения с высотой потолков более 3 метров
13. Читайте также:



Расчет радиаторов отопления

При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления. Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации. Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов. Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления может осуществляться тремя способами:

Стандартный расчет радиаторов отопления

Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:

К — мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;

С — площадь помещения. Она равна произведению длины комнаты на ее ширину.

К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.

Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:

14*100/160=8.75. полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна. то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1.8 округляется до 2.

Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.

Примерный расчет — сколько секций батареи на квадратный метр

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Объемный или для нестандартных помещений

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К- необходимое количество секций радиатора,

О -объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Если комната имеет высоту-3.0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.

Пример расчета секций алюминиевых радиаторов отоплениия на квадратный метр

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия. которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
   • если потолок равен 3 м, то параметры умножаются на 1.05;
   • при высоте 3.5 м он составляет 1.1;
   • при показателе 4 м – это 1.15;
   • высота стены 4.5 м – коэффициент равен 1.2.

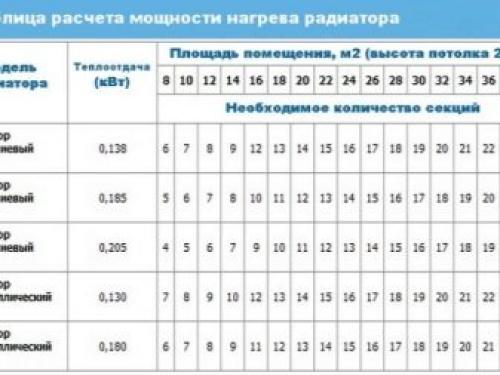

4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

• S – площадь помещения, где требуется установка батареи;
• k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
• P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

• если они закреплены под подоконником, то потери составят до 4%;
• установка в нише моментально увеличивает этот показатель до 7%;
• если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
• закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

• каждое окно добавляет к показателю 0.2 кВт;
• дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

• первый показатель – это площадь комнаты;
• второй – стандартное количество Вт на м2;
• третий и четвертый указывают на то, что в комнате по одному окну и двери;
• следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
• шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

1. КТ – это то количество тепла, которое требуется данному помещению.
2. S – площадь.
3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1. 27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
   • 50% — коэффициент составляет 1.2;
   • 40% — 1.1;
   • 30% — 1.0;
   • 20% — 0.9;
   • 10% — 0.8.
6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
   • +35 = 1.5;
   • +25 = 1.2;
   • +20 = 1.1;
   • +15 = 0.9;
   • +10 = 0.7.
7. К5 указывает на корректировку при наличии наружных стен.Например:
   • когда она одна, показатель равен 1.1;
   • две наружные стены – 1.2;
   • 3 стены – 1.3;
   • все четыре стены – 1.4.
8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты. При наличии:
   • неотапливаемого чердака – коэффициент 1.0;
   • чердак с обогревом – 0.9;
   • жилая комната – 0.8.
9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
   • 2.5 м = 1.0;
   • 3.0 м = 1.05;
   • 3.5 м = 1.1;
   • 4.0 м = 1.15;
   • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Полезное видео



Методика расчета секций радиаторов отопления

При установке и замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы в квартире было уютно и тепло даже в самое холодное время года? Сделать расчет самостоятельно совсем несложно, нужно лишь знать параметры помещения и мощность батарей выбранного типа. Для угловых комнат и помещений, имеющих потолки выше 3 метров или панорамные окна, расчет несколько отличается. Рассмотрим все методики расчета.

Расчет количества секций радиаторов отопления



Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

• Находится в панельном или плохо утепленном доме;
• Находится на первом или последнем этаже;
• Имеет больше одного окна;
• Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

Читайте также:

• Расход дизельного котла отопления
• Биметаллические радиаторы отопления
• Как сделать расчет тепла на отопление дома
• Расчет арматуры для фундамента

Источники: http://aquagroup.ru/articles/raschet-radiatorov-otopleniya.html, http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/raschet-sektsij.html, http://stroyvopros.net/vodosnab_otopl/raschet-kolichestva-sektsiy-radiatorov-otopleniya. html





Как вам статья?

Ребра для успешного охлаждения

Увеличение площади поверхности в ограниченных объемах

Поскольку мощная электроника продолжает раздвигать пределы удельной мощности, инженеры-разработчики компонентов сталкиваются с большими проблемами и компромиссами при выборе решений для охлаждения. Одним из способов решения этих проблем и компромиссов является разработка геометрии ребер и плотности ребер устройств теплопередачи, таких как теплообменники и охлаждающие пластины.

Ниже объясняется, как геометрия и плотность ребер влияют на производительность теплообменников и охлаждающих пластин. В нем будет кратко рассмотрена базовая теория теплопередачи, сравнены различные типы геометрии ребер и их роль в улучшении производительности, а основное внимание будет уделено минимизации теплового сопротивления как способу максимизации производительности.

Теплопередача

Основное уравнение, описывающее общую теплопередачу в процессе, имеет вид:

Q = U × A x LMTD (1)

Где:

• Q = Количество переданного тепла, БТЕ/ч (Вт)
• U = Общий коэффициент теплопередачи, БТЕ/ч-фут2-ºF (Вт/м2-ºC)
• A = Площадь теплопередачи, фут2 (м2)
• LMTD = Среднелогарифмическая разность температур между двумя поступающими жидкостями в теплообменник или между локальной поверхностью и жидкостью, протекающей под ним в случае охлаждающих пластин, при условии равномерно распределенной тепловой нагрузки, ºF (ºC)

Увеличение U, A или LMTD приведет к увеличению теплопередачи.

Для большинства применений теплообменников и охлаждающих пластин общий коэффициент теплопередачи состоит в основном из комбинации условий теплопроводности и конвекции, где коэффициент теплопроводности имеет тенденцию быть намного меньше, чем коэффициент(ы) конвекции. Это важно, потому что разработчики компонентов обычно мало контролируют материалы конструкции, что влияет на проводимость, и используемую охлаждающую жидкость. Однако они обладают значительным контролем над геометрией и плотностью ребер, что влияет на конвекцию.

Геометрия и плотность ребер

Геометрия и плотность ребер, которые создают турбулентный поток и улучшают производительность, также увеличивают перепад давления, что является критическим требованием в большинстве высокопроизводительных приложений. Оптимальная комбинация геометрии ребра и плотности ребра представляет собой компромисс между производительностью, перепадом давления, весом и размером. Сравнение показателей эффективности, основанное на производительности, падении давления, весе и размере среди распространенных типов ребер, описано в «Конструкции компактного теплообменника с воздушным охлаждением для охлаждения электроники».

Помимо геометрии ребра, для повышения производительности можно изменить такие параметры, как толщина, высота, шаг и расстояние между ними. Как правило, толщина ребер варьируется от 0,004 дюйма (0,1 мм) до 0,012 дюйма (0,3 мм), высота варьируется от 0,035 дюйма (0,89 мм) до 0,6 дюйма (15,24 мм), а плотность варьируется от 8 до 30 FPI ( ребер на дюйм).

В большинстве высокопроизводительных приложений ребра изготавливаются из меди или алюминия. Алюминиевые ребра предпочтительнее использовать в системах жидкостного охлаждения электронных систем самолетов из-за их меньшего веса. Медные ребра в основном используются в приложениях, где вес не является важным фактором, но важна совместимость с другими материалами контура охлаждения.

Существует множество ребер различной геометрии, используемых в системах теплопередачи. Некоторые из наиболее часто используемых ребер — это жалюзийные, продолговатые, прямые и волнистые ребра. (См. рис. 1.)

Повышение производительности за счет минимизации теплового сопротивления

Задачу оптимизации производительности и минимизации теплового сопротивления можно лучше всего продемонстрировать на теоретическом примере. Рассмотрим процесс теплопередачи, в котором этиленгликоль и вода (ЭГВ) в пропорции 50/50 охлаждаются окружающим воздухом в пластинчато-ребристом теплообменнике. На рис. 2 показан путь теплового потока через теплообменник с использованием электрической аналогии.

В этом примере тепло передается путем конвекции между температурами TH и T1, затем теплопроводностью между температурами T1 и T2 и, наконец, конвекцией между T2 и TC. Тогда общее тепловое сопротивление равно сумме трех последовательных тепловых сопротивлений.

Для сравнения, охлаждающая плита обычно имеет только один хладагент. В результате тепло передается от рассеивающего тепло электронного устройства, установленного на охлаждающей пластине, через материал теплового интерфейса и материалы охлаждающей пластины. Затем тепло передается за счет конвекции от внутренней поверхности материала канала текучей среды к хладагенту.

Как показано в примере выше, если мы хотим максимизировать теплопередачу, мы должны минимизировать тепловое сопротивление. Для этого мы должны увеличить соответствующие площади теплопередачи, коэффициенты пленки или и то, и другое. Увеличить площадь теплопередачи относительно легко, хотя иногда это ограничивается требованиями применения, такими как вес, размер и перепад давления. Эффективным способом увеличения площади теплопередачи является увеличение плотности ребер (ребер на единицу длины). Однако увеличение коэффициента пленки является более сложным, поскольку коэффициент пленки зависит от свойств рассматриваемой жидкости, скорости жидкости и геометрии ребра.

Ответ на вызов

При наличии сложных, а иногда и противоречивых требований к применению, включая производительность, перепад давления, вес и размер, работа с опытным поставщиком, который понимает, как оптимизировать геометрию и плотность ребер теплообменников и охлаждающих пластин имеет важное значение для обеспечения максимальной производительности и удовлетворения требований приложения.

Ознакомьтесь с нашими охлаждающими пластинами с увеличенной поверхностью, в которых используются изогнутые ребра для повышения производительности.

Есть вопросы? Мы готовы помочь!

• О Бойде
|
• Свяжитесь с нами
|
• Карьера
|
• Карта сайта
|
• Доступность веб-сайта
|
• Справочный центр
|
• Найти номер детали

• Глобальная политика конфиденциальности
|
• Германия Политика конфиденциальности
|
• Положения и условия
|
• Условия продажи

• Copyright © 2023 Boyd. Все права защищены.

Плавниковый кубик | Burr Oak Tool Inc.

Создан для точности, скорости, долговечности и надежности.

Burr OAK Tool Inc. с начала 1960-х годов является отраслевым лидером в разработке и изготовлении штампов для ребер. Наши инженеры тесно сотрудничают с вами, чтобы спроектировать и изготовить оребрение в соответствии с вашими конкретными требованиями к теплопередаче. Матрицы могут быть оснащены опциями быстрой смены матриц, чтобы обеспечить более гибкие и точные производственные возможности.

Ребристые штампы, разработанные и изготовленные Burr OAK Tool, соответствуют друг другу. Они способны поддерживать жесткие допуски и работать в соответствии со строгими спецификациями, требуемыми сложной конструкцией ребер. Ребристые штампы OAK надежны как в создании качественных ребер при каждом ходе пресса, так и в производстве превосходного продукта в течение многих лет.

СТАНДАРТНЫЕ ФОРМЫ РЕБРОВ

• Гладкая/плоская
• V-вафля
• Модифицированная V-образная вафля
• Синусоида
• Модифицированная синусоида

СПЕЦИАЛЬНЫЕ РЕБРИКИ

• Собачья кость
• Вкладка с интервалом
• Плоская трубка
• Ребристый

СПЕЦИАЛЬНЫЕ РЕБРИКИ

• Звездообразование
• Эллиптический
• Овальный

СТАНДАРТНАЯ МАШИНА

МАТРИЦА БЕЗ ВЫТЯЖКИ — ТРОЙНОЙ ЭКСТРУД

РЕБРА НА ХОД

МАТРИЦЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

МАШИНЫ ДЛЯ РЕШЕТКИ ДЛЯ РЫНКА СВИНЦОВЫХ АККУМУЛЯТОРОВ

ЖАЛЮЗИ

Секции, отрезанные и повернутые в сторону от реберной заготовки

КОПЬЯ

Секции, отрезанные и перемещенные вертикально от склада

Экономический

• Высокоточные штампы означают больше продукции на квадратный фут запаса и меньше брака.

• Снижение затрат на инструмент за счет гибкой конструкции матрицы. Одна матрица способна удовлетворить широкий спектр требований к конструкции ребер с различными пружинами буртика, шириной ложи и типами материалов.

• Гидравлические щелевые селекторные зажимы (инструменты с набором инструментов) позволяют выбирать ряды одному оператору вместо двух, что позволяет вносить изменения в более короткие сроки.

• Инструмент может быть изготовлен из специальной инструментальной стали для увеличения срока службы инструмента и минимизации требований к заточке. Это означает меньшее время простоя производства.

Технические

• Гибкая конструкция штампа позволяет создавать кольца с ребрами до 1 1/2 на 25,4 мм.

• Регулируемая станция доводки обеспечивает точное управление высотой стопы ребер.

• Доступна автоматическая регулировка розыгрыша и перезарядки.

• Гидравлические скользящие зажимы обеспечивают надежное фиксированное положение во время работы, исключая ручные винты.

Пользователь

• Автоматический выбор щели и гидравлический зажим щели обеспечивают более безопасную замену, поскольку защитные ограждения остаются на месте, что устраняет необходимость открывать ограждения и входить в машину.

• Зажимы обеспечивают надежную фиксацию положения, а автоматический выбор щели обеспечивает определение местоположения — все это управляется сенсорным экраном оператора.
