Конденсатор для компрессора

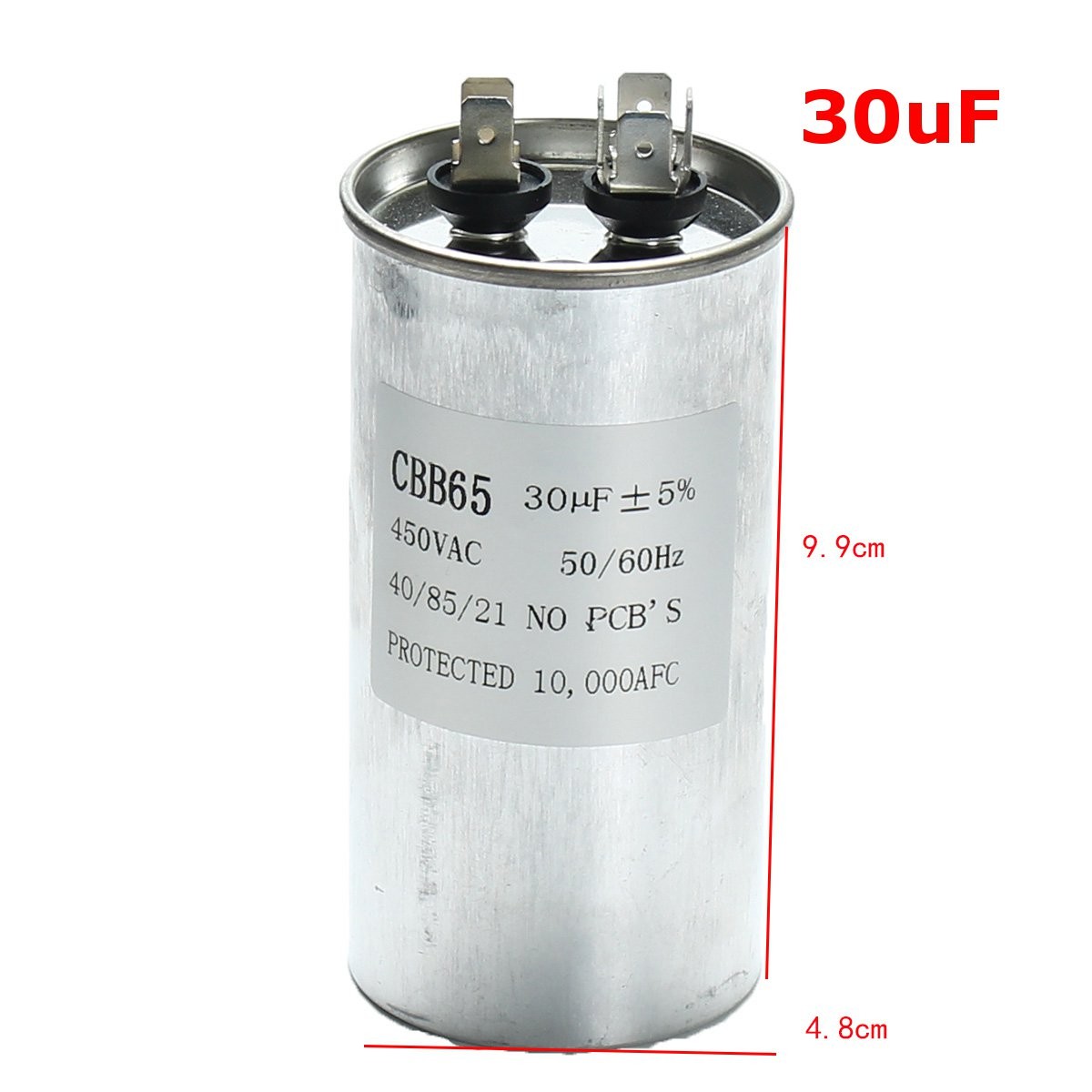

Конденсаторы CBB65 двойной емкости пусковые и рабочие

Конденсаторы двойные серии CBB65 – металлизированные полипропиленовые пленочные конденсаторы в металлическом (Al/Zn) корпусе с тремя выводами.

Номинальная емкость конденсаторов составляет 15 мкФ – 100 мкФ (для компрессора) и 1,5 мкФ – 6,0 мкФ (для вентилятора) при напряжении 450 В переменного тока частотой 50/60 Гц.

Допустимое отклонение ёмкости ±5%. Диапазон рабочих температур -40°С…+70°С. Другие серии сдвоенных конденсаторов: CBB65A-1, CBB65A-2.

Обозначение выводов конденсатора двойной емкости:

  • С (Common Connection) – общий вывод
  • HERM (Hermetically Sealed Compressor) – подключение рабочей обмотки компрессора
  • FAN (Fan Condenser) – подключение двигателя вентилятора

Применяются в качестве пускового и рабочего конденсатора при запуске и работе электродвигателей (фазосдвигающие конденсаторы) внешних блоков кондиционеров, в частности устанавливаются в кондиционерах LG, компрессоров холодильников, HVAC системах отопления вентиляции и кондиционирования воздуха, в различных машинах и агрегатах промышленного типа.

Перед подключением следует удостовериться в отсутствии накопленного заряда в конденсаторе. Разряд рекомендуется осуществлять при помощи резистора. Подсоединение проводов к клеммам 6,35х0,8 мм конденсатора осуществляется с использованием изолированных или неизолированных наконечников типа “мама”.

Габаритные и установочные размеры являются ориентировочными и могут отличаться от заявленных в зависимости от производителя. Наша компания гарантирует качество и работу конденсаторов в течение 2 лет с момента их приобретения, предоставляются паспорта качества.

Окончательная цена на пусковые конденсаторы CBB65 двойные зависит от количества, сроков поставки и формы оплаты.

*Примечание: Размеры являются ориентировочными и могут отличаться от заявленных в зависимости от производителя. Точные размеры уточняйте у наших специалистов.

Маркировка конденсаторов двойной ёмкости серии CBB65:

Расшифровка маркировки конденсаторов CBB65:

Размеры пусковых конденсаторов сдвоенных серии CBB65*:

*Примечание: Размеры являются ориентировочными и могут отличаться от заявленных в зависимости от производителя. Точные размеры уточняйте у наших специалистов.

Обозначение выводов и подключение конденсатора двойной ёмкости серии CBB65:

Калькулятор расчета ёмкости конденсатора

Пусковые и рабочие конденсаторы для электродвигателей подбирают исходя из необходимой ёмкости и номинального напряжения. С помощью онлайн-калькулятора можно произвести

расчет ёмкости пускового и рабочего конденсатора для трехфазных электродвигателей при соединении обмоток двигателя по схеме “звезда” или “треугольник” и его подключении в однофазную сеть.

Сравнительные характеристики пусковых конденсаторов:

Устройство и производство пусковых конденсаторов

На торцевой части алюминиевого цилиндрического корпуса размещены жесткие неполярные вывода-клемы. Крепление проводов с помощью наконечников типа “мама” или с применением пайки. Крепление самого конденсатора осуществляется непосредственно за корпус.

Конденсаторы CBB65 с тремя выводами называют сдвоенными или двойные конденсаторы. Выводы с обозначением HERM предназначены для подключения обмотки двигателя компрессора, FAN – подключение обмотки двигателя вентилятора,

C – общий вывод.

В качестве диэлектрика используется полипропиленовая пленка, электрод – металлизированная пленка, полученная напылением в вакууме, пропитка осуществляется касторовым маслом.

На боковой поверхности корпуса приведены рабочие технические параметры конденсатора (номинальная ёмкость, допустимое отклонение ёмкости, номинальное напряжение, рабочая частота и др.), выполненные путем штамповки или нанесением краски.

Каждый этап производства пусковых конденсаторов проходит всестороний контроль качества, все процессы изготовления максимально автоматизированы. Производственные процессы при изготовлении конденсаторов:

  • Порезка: электрод (металлизированная пленка) и диэлектрик (полипропиленовая пленка) нарезаются на полосы заданной длины и ширины.
  • Вывода конденсатора присоединяются к электродам, которые разделяются диэлектриком и сворачиваются в рулон, образуя “конденсаторный элемент”.
  • Пропитка: процесс вытеснения воды из “конденсаторного элемента” под давлением или под вакуумом и заполнения пор диэлектрика.
  • Сборка: “конденсаторный элемент” помещается в корпус. Готовый продукт получается после нанесенния изолирующей оболочки на корпус конденсатора.
  • Осмотр изделия, тестирование (тренировка), нанесенние маркировки.

Техника безопасности при работе с конденсаторами

Для предотвращения случайного прикосновения к токоведущим частям, находящихся под напряжением, их следует изолировать с помощью кожуха или сетчатого ограждения.

Корпус конденсатора необходимо надежно закрепить

– в процессе эксплуатации под воздействием вибраций и сотрясений возможно смещение конденсаторов и попадание их в другие рабочие части оборудования.

Перед тестированием конденсаторов и их первоначальным подключением в схему следует убедиться, что в конденсаторах отсутствует накопленный заряд.

Поскольку конденсатор сохраняет накопленный заряд длительное время, то после каждого отключения необходимо проводить его разряд. В качестве разрядного сопротивления рекомендуется использовать резистор. У некоторых конденсаторов конструктивно предусмотрено наличие встроенного разрядного резистора.


Пусковой и рабочий конденсаторы кондиционера

Мы продолжаем цикл статей из серии “Сделай сам”. Сегодня поговорим о конденсаторах.

Во-первых, давайте договоримся не путать элементы, присутствующие в любом кондиционере: конденсатор и конденсер. Конденсер – элемент замкнутой системы, по которой циркулирует хладагент, это, собственно, радиатор, т.е. змеевик с оребрением, предназначенный для лучшего охлаждения газообразного хладагента в наружном блоке любой холодильной системы (например, кондиционера). Часто конденсер называют конденсатором. По сути правильно, ведь в нем хладагент из газообразного состояния начинает конденсироваться в жидкое (если быть совсем точным, паровая смесь охлаждается и подготавливается к тому, чтобы превратиться в жидкость под большим давлением).

Конденсатор в электрической цепи выполняет, в общем, ту же функцию, но для электричества. Говоря простым языком, электричество собирается в конденсаторе, чтобы при необходимости быть использованным, но как бы в больших количествах, чем оно находится в сети питания 220 В.

Если в кондиционере не пускается компрессор (т.е. кондиционер может работать просто как вентилятор, не охлаждая, неработающий компрессор можно определить по отсутствию характерного шума-гудения наружного блока, хотя при этом внутренний блок, кажется, работает нормально, но не охлаждает), первым делом подозрение падает на отсутствие напряжения питания. Если после теста мы выясняем, что питание 220 В на подводящих клеммах есть, то следующим в очереди будет рабочий (пусковой) конденсатор. Как было сказано выше и как следует из названия, пусковой конденсатор конденсирует энергию и использует большую силу тока, чтобы запустить компрессор, т.к. запуск требует больших энергозатрат. Сначала разберём маркировку, параметры и условное обозначение конденсаторов на схеме.

Условное обозначение конденсаторов на схемах

Графическое обозначение на схеме ясно из рисунка, буквенное обозначение – С и порядковый номер на схеме.

Основные параметры конденсаторов

Ёмкость конденсатора – параметр, который обозначает, какую энергию способен накопить конденсатор, а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Используемые номиналы рабочих и пусковых конденсаторов 1 мкФ (μF) – 100 мкФ (μF), чаще всего в быту встречаются конденсаторы емкостью 35 мкФ (μF) – 75 мкФ (μF).

Номинальное напряжение конденсатора – суть напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры. Производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах, например:

  • 400 В – 10000 часов
  • 450 В – 5000 часов
  • 500 В – 1000 часов

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку с помощью мультиметра:

– отключаем питание кондиционера,

– разряжаем конденсатор, путём закорачивания его выводов, например отверткой,

– снимаем клемму (любую),

– устанавливаем прибор на измерение ёмкости конденсаторов,

– соединяем щупы к выводам конденсатора,

– считываем значение ёмкости.

Щупы на приборе нужно установить в гнёзда для измерения конденсаторов, com – common, общий, туда вставляем один из щупов, второй в гнездо с графическим обозначением конденсатора или буквенным – Сx

Ручку переключателя режимов ставим в режим измерения ёмкости конденсаторов. На корпусе конденсатора считываем значение его ёмкости и ставим заведомо больший предел измерения на приборе, например, номинал 30 мкФ (μF), а мы на приборе ставим 200 мкФ (μF). На втором фото – прибор с автоматическим выбором предела измерений.

После подсоединения щупов к выводам конденсатора ждём показаний на экране, например, время измерения ёмкости 40 мкФ (μF) первым прибором – менее одной секунды, вторым – более одной минуты, так что следует ждать.

Если замеренный параметр не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс “+” и минус “-” и их можно подключить как угодно.

ВНИМАНИЕ! Запрещается применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе).

Для этих целей выпускаются неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным (НЕ ПОСЛЕДОВАТЕЛЬНЫМ. ) соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов: Собщ12+. Сп .То есть, если соединить два конденсатора по 35 мкФ (μF), получим общую ёмкость 70 мкФ (μF), напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.


Пусковые конденсаторы (стартовые, рабочие, конденсаторы для двигателя )

Что такое пусковой (стартовый, он же рабочий) конденсатор?

Конденсаторы — один из самых распространенных и важнейших электронных компонентов различных электрических цепей, которые относятся к виду пассивных компонентов. Пусковые относятся к группе специальных компонентов, так как к ним выдвигаются особенные конструктивные требования.

Пусковой конденсатор имеет относительно несложную внутреннюю конструкцию — состоит из двух пластин-электродов, разделенных специальной бумагой, химически обработанной и пропитанной раствором электролита.

Особенности
  • может накапливать (запасать) огромный объем энергии и единовременно быстро разряжаться;
  • может сдвигать фазу переменного тока.
Единицы измерения

Объем запасенной стартовым конденсатором энергии зависит от его емкости, которая является его основным параметром. Емкость  измеряется в фарадах (основная единица измерения).

Интересный факт — емкость 1 фарад является очень высоким числом для уединенного проводника. Такую емкость может иметь металлический шар, радиус которого будет равен 13 радиусам Солнца.

Для обозначения емкости используют меньшие единицы измерения: миллифарады, микрофарады, нанофарады. Чаще всего, на конденсаторах пишут емкость именно в микрофарадах.

Применение

В основном пусковые конденсаторы применяются для запуска и обеспечения нормальной работы  асинхронного, однофазного, двухфазного и трехфазного двигателя. Рабочие конденсаторы разной емкости применяются для работы с двигателями разной мощности. Обычно, для двухфазного и трехфазного двигателя применяются конденсаторы емкостью 500-600 мкФ.

Еще один важный параметр — рабочее напряжение. Поскольку пусковые конденсаторы применяются в цепях запуска сетевых электродвигателей, их рабочее напряжение находится в диапазоне от 110 до 450 В. Без пусковых конденсаторов невозможно обеспечить нормальный пусковой вращательный момент для электродвигателя.

Меры безопасности при работе

Не забывайте, что пусковые конденсаторы работают с высоким напряжением, а значит, присутствует риск поражения электрическим током. Работая будьте предельно осторожны и соблюдайте меры предосторожности.

Работать с данными компонентами можно исключительно в условиях допустимой температуры и влажности. Обычно эти данные указываются на корпусе элемента.

Замена

Пусковые конденсаторы можно купить в Киеве в Интернет-магазине Electronoff (с доставкой по Украине) в широком ассортименте. Обычно, конденсаторы приобретают либо для сборки собственных радиолюбительских устройств, либо для замены испорченных компонентов. Если у Вас именно второй случай, подыскивая замену испорченному компоненту, следует учитывать:

  • что рабочее напряжение пускового конденсатора должно быть не меньше, чем у заменяемого;
  • емкость не должна быть меньше заменяемого и при этом не превосходить больше чем на 20 процентов;
  • если Вы соединяете параллельно несколько конденсаторов, суммарная емкость этой цепочки складывается арифметически из емкостей каждого из элементов.
Причины поломки и выхода из строя

Часто, причиной выхода из строя конденсатора становиться несоблюдение элементарных правил использования этих компонентов. Поломка может быть вызвана как вмешательством человеческого фактора, так и чисто техническими проблемами с прочими элементами цепи. Чаще всего причиной поломки становятся:

  • Неправильный выбор рабочего напряжения. Если напряжение окажется слишком высоким, это приведет к разрушению слоя диэлектрика и разрушению корпуса.
  • Неправильный температурный режим.
  • Еще одна причина — неисправность пускового реле, что может привести к перегреву и разрушению конденсатора.

Если у вас возникли дополнительные вопросы, свяжитесь с нами, и наши менеджеры с удовольствием помогут вам.

Компонент конденсатор пусковой

Все электрические приспособления построены на электронных платах. В цепи большинства из них включены конденсаторы. Выполнив анализ частоты его применения статистические данные составляют: 90% — применяются, 10% — не применяются. Относительно их типа назначения имеют разную емкость. Исчисления данных емкостного элемента выполняются в Фарадеях. При процессе изготовления многие производители маркируют свои изделия путем нанесения номинальных значений напряжения и гарантийной наработки в часах. В Украине существует отдельный класс назначения в который входит пусковый элемент разных значений. Также этот электронный компонент дополнительное название стартовый или рабочий. Такое название он получил, основываясь на функциональном назначении в электронной системе устройств. Является важным элементом для запуска агрегатного приспособления. Выполняя свое прямое предназначение обеспечивает стабильную работу асинхронного трехфазного или однофазного электродвигателя. Несмотря на значимость данного электронного компонента пусковой стартовый конденсатор имеет цену не высокую.

Применение в стране Украина

Свое применение емкостные элементы находят не только в системе електродвигателя, а и газонокосилки, компрессора. Назначение электронного компонента в процессе работы пускового конденсатора однофазного двигателя и трехфазного двигателя не меняется. И в одном и в другом случаях задача компонентов электрической цепи наладить стабильную работу асинхронных приборов. Для пуска двигателя любой модели используется пусковые механизмы, с емкостным элементом благодаря которому происходит стабильный процесс. Маркируется пусковой емкостной элемент как тип СВВ61. Так как основное назначение стартовый емкостный элемент выполняет в запуске двигателей, то работает он в пределах от 110В до 450В. Учитывая работу с высоким напряжением необходимо соблюдать меры безопасности. При использовании пусковый конденсатор или компрессор перед началом работ нужно изучить рабочие параметры допустимого температурного режима, уровень влажности и придерживаться установленных требований. Коммутируется рабочий конденсатор асинхронного двигателя достаточно простым способом. Для расчета требуемой емкости конденсатор в электродвигатель рабочий пусковой можно использовать онлайн-калькулятор. Доступен для всех желающих.

Выбрать пусковий компонент

Перед тем как обратить внимание на ценовую политику стоит рассмотреть техническую сторону вопроса. Выбирая рабочий элемент под однофазный двигатель необходимо учесть технические параметры его работы и необходимые значения для исправной работоспособности. Будут отличаться от пускового конденсатора в компрессор, так как каждый прибор, агрегатная установка имеет свои технические характеристики. Аналогичная ситуация возникнет и для емкости конденсатора в трехфазный двигатель. Для дальнейшей исправной работоспособности электродвигателей и других агрегатных приспособлений необходим тщательный просчет и точный выбор емкостного элемента.

где купить конденсатор электродвигатель

Сделав выбор рабочий конденсатор однофазный двигатель нужен какого типа и с какими номинальными значениями можно приступать к этапу какая лучшая цена и где. Потребительский рынок обширный и возможностей приобрести товар множество. Например, можно зайти в магазин радиодеталей. Сходить на радиорынок. Но это занимает время, ведь нет никакой уверенности в том, что первая же товарная точка будет иметь в наличии подходящий компонент. В поисках переходя из одного магазина в другой можно провести ни один день.

Где купить?

На вопрос «где купить? » автоматически возникает желание ответить, что в магазине. Корректнее рассматривать какой купить конденсатор запуск электродвигатель. Правильно заданный вопрос — это половина решения. Для экономии своего времени стоит рассмотреть покупку товара через интернет магазин. На сайте определенной или нескольких компаний, можно не выходя из дома получить ответ на интересующие вопросы. Например, где найти подходящий по номиналам и купить конденсатор пуск для двигателя? Или какой сейчас самый хороший емкостной элемент и где купить конденсатор под компрессор? Необходимо подобрать варианты, выбрать лучший и где купить рабочий конденсатор в газонокосилку или пусковой в электродвигатель Украина. Кто может мне помочь в этом вопросе? А жителей частного сектора может заинтересовать как выбрать из имеющихся и купить в газонокосилку? Техника имеет свойство периодически ломаться из-за физического износа. Также можно получить консультацию квалифицированного онлайн-специалиста. Обсудить не только номинальные значения компонентов, а и принцип работы на том или ином емкостном элементе. В отзывах и на форумах среди общения встречается информация на тему конденсатор рабочий в двигатель купить и где лучше расценки, качество, обслуживание. Большая часть складов радиодеталей расположена в городе Киев. Но это не является проблемой так как через почтовые сервисы выполняется доставка в любой регион страны. Также, в случае отсутствия или недостаточного количества на сайте, можно уточнить, когда будет ближайший завоз или заказать под себя. Поэтому пусковой конденсатор к электродвигателю купить в киеве и получить курьером достаточно просто и удобно. Для крупной организации дешевле купить конденсатор пуска для электродвигателя большим или маленьким оптом. Но если необходима эксклюзивная модель конденсатор под запуск двигателя купить ее также можно через интернет-магазин.



Диагностика и замена конденсаторов сплит-систем — ремонтируем кондиционер

Ремонт кондиционеров

Для устойчивой работы современной климатической техники критически важна правильная работа двигателя-компрессора, который регулирует давление и обеспечивает движение фреона в контуре охлаждения. Поэтому, когда компрессор перестает запускаться, первым делом следует проверить наличие напряжение на его клеммах.

Если с напряжением все в порядке, то следует обратить внимание на следующую по вероятности появления проблему – исправность рабочего и пускового конденсаторов. Напомним, что эти конденсаторы используются в асинхронных электрических двигателях переменного тока для обеспечения быстрого запуска и оптимального режима их работы.

Что следует знать о маркировке конденсаторов, используемых в кондиционерах

На принципиальных электрических схемах конденсатор обозначается в виде двух коротких параллельных линий, символизирующих его обкладки, и обозначается буквой «С», за которой следует порядковый номер компонента.

Основным параметром любого конденсатора является его емкость, характеризующая величину заряда, которую он может накопить. Емкость измеряется в специальных единицах – Фарадах (Ф), но на практике чаще всего применяются меньшие (дольные) величины (микрофарады, нанофарады и пикофарады). Для правильной работы электрических двигателей-компрессоров бытовых сплит-систем чаще всего используются пусковые и рабочие конденсаторы емкостью 100 и 1 микрофарад (мкФ).

Другим важным параметром конденсатора является его номинальное рабочее напряжение, при котором он способен выполнять возложенные на него функции расчетное время. Многие серьезные производители, кроме того, указывают на корпусе конденсаторов сроки их гарантированной эксплуатации (в часах) при подаче определенного напряжения.

Как проверить исправность пусковых и рабочих конденсаторов компрессора

Для проверки работоспособности любого конденсатора можно использовать специальный прибор, называемый измерителем емкости, или же обычный бытовой тестер (мультиметр), поддерживающий данную функцию.

  1. Отключите сплит-систему от сети электропитания.
  2. Разрядите конденсатор, соединив его выводы.
  3. Отсоедините (выпаяйте) одну из клемм конденсатора из платы.
  4. Переведите контролирующий прибор в режим измерения емкости. При этом щупы должны быть включены в соответствующие гнезда (один — в общее гнездо, обозначенное знаком «*» или буквами «COM», а другой – в гнездо с обозначением «Сx»).
  5. Подсоедините щупы прибора к разным выводам конденсатора. При этом переключатель режимов измерения должен быть выставлен на величину, превышающую расчетную емкость измеряемого конденсатора. Некоторые измерительные приборы не требуют установки предела измерения, так как делают это автоматически.
  6. Наблюдайте измеренное значение емкости на экране (стрелочном или электронном) прибора. В приборах с автоматическим определением пределов измерений емкости значение появится на экране с небольшим запаздыванием.

Если измеренное значение емкости не соответствует номинальному, то такой конденсатор требуется заменить. Лучше всего заменить вышедший из строя конденсатор компонентом с такими же параметрами и желательно того же самого производителя. Устанавливая его на плату, не опасайтесь перепутать контакты, так как подобные конденсаторы не являются электролитическими и не имеют полярности, поэтому могут быть припаяны в любом положении.

Где отремонтировать кондиционер?

конденсатор пусковой 25 мкф 450в со склада Минск Беларусь

конденсатор рабочий 25 мкф 450в
конденсатор пусковой 25 uf 450vac
конденсатор пусковой 25 mf 450vac
Конденсатор пусковой, пусковой конденсатор,
пусковые конденсаторы купить,
пусковые конденсаторы для электродвигателей,
пусковой конденсатор для электродвигателя купить,
конденсаторы пусковые и рабочие,
подключение пускового конденсатора,
конденсаторы пусковые для двигателей,
емкость пускового конденсатора,
расчет пускового конденсатора,
конденсатор для электродвигателя рабочий пусковой,
конденсаторы пусковые цена,
отключение пускового конденсатора,
пусковой конденсатор для автомобиля,
схема подключения пускового конденсатора,
конденсатор для компрессора пусковой,
пусковой конденсатор для стиральной машины,
где купить пусковой конденсатор,
конденсатор пусковой 300 мкф,
пусковые конденсаторы дпс,
автоматическое отключение пускового конденсатора,
как подключить пусковой конденсатор,
конденсатор пусковой свв 60,
как подобрать пусковой конденсатор,
конденсатор пусковой для насоса,
как проверить пусковой конденсатор,
как расчитать пусковой конденсатор,
купить пусковой конденсатор в москве,
конденсатор пусковой кондиционера,
конденсатор пусковой cbb60,
пусковой конденсатор авто,
конденсатор пусковой 100 мкф,
конденсатор пусковой 100мкф 450в,
подбор пускового конденсатора,
подключение пускового конденсатора к электродвигателю,
электролитический конденсатор пусковой,
конденсатор пусковой 20 мкф,
конденсатор пусковой 60 мкф,
конденсаторы пусковые минск,
конденсатор пусковой 30 мкф,
пусковые конденсаторы для электродвигателей цены,
пусковой конденсатор 40 мкф,
конденсатор пусковой 200 мкф,
пусковой конденсатор 16 мкф,
пусковой конденсатор свв60,
расчет емкости пускового конденсатора,
пусковые конденсаторы для однофазных электродвигателей,
конденсатор пусковой 25 мкф,
продажа пусковых конденсаторов,
конденсатор пусковой 30 мкф 450в,
пусковой конденсатор для компрессора купить, подбор, схема включения, схема подключения, выбор, конденсатор пусковой cbb60, конденсаторы пусковые cbb-60,
конденсатор cbb60, конденсатор cbb-60, конденсатор рабочий

Вложения

  •  каталог, описание, технические, характеристики, datasheet, параметры, маркировка, габариты, фото, модуль, реле, вентилятор, модуль , igbt, мост диодный, реле 4. 4 MB
  •  Запчасти,, Вилочный Погрузчик, модуль, igbt, реле, контактор 3.3 MB
  •  каталог, описание, технические, характеристики, datasheet, параметры, маркировка, габариты, фото, даташит, радиодетали, электронные, компоненты 4.9 MB
  •  датчики 128.5 kB
  •  каталог, описание, технические, характеристики, datasheet, параметры, маркировка, габариты, фото, даташит, модуль, igbt, мост, диодный 798.0 kB
Конденсаторы компрессора

: полное руководство

(Последнее обновление: 11 октября 2020 г.)

Руководство по конденсаторам для компрессоров

Конденсатор может показаться крохотным, но очень эффективным приспособлением в компрессоре. Он был изобретен пару веков назад, в 1669 году, ученым из Голландии Хемант`. С годами он эволюционировал от дизайна к названию.

Что такое конденсатор? Это электрический компонент, созданный с помощью двух металлических пластин, разделенных изоляционным материалом, известным как диэлектрик.Конденсаторы похожи на батареи (они накапливают энергию).

Они позволяют току течь до максимального уровня, высвобождая заряд. Таким образом, по мере разряда конденсатора уровень напряжения повышается до тех пор, пока ток не станет минимальным, а напряжение не станет максимальным. Следовательно, напряжение не в фазе с током.

Итак, давайте разберемся с конденсаторами компрессора…

Для чего нужен конденсатор компрессора?

Как мы описали ранее, работа конденсатора заключается в том, чтобы накапливать энергию и отдавать ее цепи, когда это необходимо.Таким образом, он заряжает и разряжает накопленный в нем электрический заряд. Далее ниже приведены функции конденсатора

.
  • Он отвечает за блокировку потока постоянного тока и позволяет поток переменного тока
  • Используется как пускатель двигателя
  • Используется при фазовом сдвиге
  • Используется для создания интервала
  • Конденсатор используется в сочетании с резистором, чтобы помочь отфильтровать пульсации в цепи выпрямителя
  • Обходит нежелательные частоты
  • Особенно полезно сцепление двух секций
  • Подает предпочтительный сигнал в любой сегмент
  • Помогает настроить частоту
  • Во время фильтрации конденсатор помогает избавиться от пульсации выпрямленного сигнала

Емкость определяет количество энергии, сохраняемой конденсатором. Емкость можно сравнить с резервуаром с водой: чем больше резервуар, тем больше воды он может вместить. Таким образом, чем больше емкость, тем больше энергии может выдержать конденсатор.
Конденсатор пусковой мощности воздушного компрессора Rolair FC009200075 Замена OEM Новый

Если вы хотите увеличить емкость конденсатора, есть три подхода к процессу.

  1. Переместите пластины ближе друг к другу
  2. Увеличить размер тарелок
  3. Сделайте диэлектрик как изолятор

Определение размеров конденсаторов для компрессора

Когда конденсатор не работает, владельцы компрессоров борются с идеей определения правильных конденсаторов, необходимых для замены неисправного.Если вы являетесь владельцем и, вероятно, ваш кондиционер внезапно перестал работать, ремонт конденсатора является обязательным условием для поддержания прохлады в вашем доме. Чем вы занимаетесь, и вы новичок в электронике?

Существует трехступенчатая процедура, которой вы можете следовать, если начинающий примириться с неисправным конденсатором. Отметьте шаги, которые вы должны выполнить ниже:

  • Первый шаг: Если у вас все еще есть руководство к компрессору, поищите информацию о конденсаторах, а именно его размер.Если у него нет какой-либо важной информации, обратитесь к производителю гаджета, чтобы узнать о необходимом конденсаторе подходящего размера.
  • Второй шаг: Будьте здесь практичны, сделав некоторые вычисления, которые, возможно, могут дать вам представление о точном конденсаторе, который вы ищете. Итак, умножьте ток полной нагрузки на 2650, а затем разделите полученное число на напряжение питания. Вы можете найти в руководстве, и после расчета вы получите микрофарад конденсатора, который нужен вашему компрессору.MFD (MicroFarad) — это единица электрической емкости, обычно указываемая на конденсаторе или упаковке. Чтобы получить необходимое число, иногда можно округлить его в большую / меньшую сторону до 10%, чтобы получить размер конденсатора, хотя это общая оценка, а не точная цифра.
  • Третий этап: В качестве альтернативы вы можете умножить рабочую мощность двигателя на коэффициент мощности, указанный в руководстве (в киловаттах), и в результате вы получите правильный размер конденсатора вашего компрессора.

Еще один важный аспект, на который следует обратить внимание, это то, что у конденсаторов есть клеммы, через которые вы подключаете провода к двигателю. Поэтому, когда вы ищете замену конденсатора, не зацикливайтесь на том, подойдет ли новый конденсатор к корпусу / корпусу. Однако важно проверить соответствие диапазона напряжения и диапазона Микрофарад, периода.

Если конденсатор, который вы найдете, совместим в этих двух областях, забудьте о цвете, форме, длине или краткости. Что определяет, так это то, совпадают ли значения микрофарад и напряжения с требуемым конденсатором компрессора.

Что такое пусковой конденсатор?

Пусковой конденсатор используется для ускорения процесса запуска двигателя, вместо того, чтобы ждать ответа на запрос.

Он полностью заполнен энергией, чтобы быстро довести двигатель до желаемой скорости, а затем он отключается от цепи. Пусковой конденсатор предназначен для использования в течение нескольких секунд путем кратковременного увеличения пускового момента двигателя.

В чем конкретно заключается работа пускового конденсатора?

Для однофазных двигателей обычно имеются как рабочий, так и пусковой конденсаторы.Однако они работают иначе. Пусковой конденсатор производит заряд энергии на двигатель, чтобы он работал; в то время как рабочий конденсатор помогает поддерживать работу двигателя при отключении пускового конденсатора. Пусковой конденсатор может накапливать больше заряда, чем рабочий конденсатор.

Что-то еще, что нужно наблюдать с пусковым конденсатором, — это выгорание, так как они работают, чтобы накапливать энергию, чтобы быстро разорвать ее, чтобы запустить двигатель. Как узнать, неисправен ли пусковой конденсатор? Идентифицировать можно по двум знакам.Во-первых, когда ваш двигатель не запускается после того, как вы его зажигаете как обычно, или если для ответа требуется больше времени, чем ожидалось. Это означает, что пусковой конденсатор разрядился или почти полностью вышел из строя.

Итак, тот момент, когда вы видите, что ваш двигатель начинает тормозить, это признак того, что конденсатор теряет емкость из-за возраста и нормального износа. Самый высокий процент проблем, связанных с задержкой запуска двигателя, связан с пусковым конденсатором. Вы также можете ошибаться, поскольку в двигателе могут возникнуть другие механические проблемы; поэтому разумно сначала купить пусковой конденсатор, так как даже рыночная цена является приемлемой.

Каждый раз, когда вы начинаете наблюдать ненормальный запуск двигателя, не ждите, пока конденсатор перестанет работать. Верхняя часть конденсатора может вылететь, а внутренняя часть может полностью или частично вытолкнуться. Иногда конденсаторы могут находиться под напряжением в течение длительного времени в результате неисправности пусковой цепи двигателя, что может привести к перегреву.

Следовательно, важно следить за состоянием конденсатора для поддержания нормальной работы вашего компрессора.

Пусковые конденсаторы для компрессоров ОВК Конденсаторы

могут быть спроектированы для работы по отдельности как два или как единый блок в компрессорах HVAC. Однако в настоящее время они создают двойные круглые конденсаторы, предназначенные для экономии затрат и места. Поэтому вместо двух отдельных конденсаторов они объединяют их в один.


Для запуска или работы конденсатор может быть соединен в один конденсатор, известный как двойной конденсатор с тремя выводами, хотя может быть разделен между двумя отдельными конденсаторами.Пусковой конденсатор обеспечивает двигатель вентилятора крутящим моментом, который необходим для того, чтобы начать вращение, а затем остановиться; в то время как рабочий конденсатор продолжает обеспечивать двигатель необходимым крутящим моментом.

В случае отказа пускового конденсатора двигатель не запустится. С другой стороны, если рабочий конденсатор неисправен, двигатель запустится нормально, однако он будет работать с большей силой тока, чем требуется, что может вызвать перегрев двигателя, что приведет к короткому сроку службы.

Знак, указывающий на то, что конденсатор для компрессора HVAC находится в плохом состоянии, означает периодический отказ от запуска.Каждый раз, когда происходит сбой, следует безотказное срабатывание, которое дает краткое впечатление, что проблема решена. В конце концов, пусковой конденсатор компрессора HVAC не срабатывает.

При замене, если вы не обладаете хорошими знаниями о пусковых конденсаторах, лучше проконсультироваться с техником по компрессору HVAC. Это важно, чтобы вы могли получить надлежащие характеристики MDF, совместимые с компрессором.

Следует соблюдать меры предосторожности, особенно при работе с высоковольтной системой.Плохо зафиксированные пусковые конденсаторы могут привести к повреждению вас, компрессора и компонентов HVAC.

В поисках нового конденсатора компрессора

Найти новый конденсатор не должно быть проблемой. Если конденсатор вашего компрессора не может быть восстановлен, а требуется только новый, сначала проверьте, как был установлен и расположен предыдущий конденсатор. На более раннем конденсаторе должна быть маркировка, отображающая диапазон напряжения вашего компрессора, как мы обсуждали ранее.

На маркировке вы увидите рейтинг в микрофарадах и диапазон чисел, за которым обычно следует Uf (символ для микрофарад). Однако, если вы не можете прочитать этикетку на конденсаторе, запросите информацию у производителя компрессора. Кроме того, вы можете поискать конденсатор с подходящим напряжением в Google и электродвигатель.

Только будьте внимательны, чтобы новый конденсатор соответствовал всем параметрам старого. Когда ваш компрессор останавливается, прежде чем вы подозреваете, что проблема связана с конденсатором, проверьте другие детали, такие как прерыватели, проводка, предохранители, контакторы и другие области, чтобы устранить любую проблему.

Когда кто-то покупает новый конденсатор, ремонт выполняется, когда неисправному конденсатору было позволено повлиять на другие части компрессора, поэтому хорошо проверить и другие части.

Еще один важный шаг, который следует предпринять, чтобы избежать частой покупки конденсаторов, — это очистить испарители, конденсатор и фильтры. Например, засорение змеевика конденсатора может привести к перегреву компрессора. Хотя компрессор предназначен для отключения до того, как произойдет повреждение, тем не менее, постоянный перегрев может раз и навсегда повредить весь компрессор.

Таким образом, если вы продолжаете игнорировать простые области, которые можно быстро исправить, вместо того, чтобы заниматься только конденсатором, это может привести к разрушению компрессора.

Покупка нового конденсатора — лучшая идея, если вы подозреваете, что сразу же возникла проблема или возникла проблема при запуске компрессора. Поэтому, чтобы избежать повреждения компрессора, просто купите новый, чтобы поддерживать компрессор в хорошем состоянии.

Цена нового конденсатора зависит от марки и характеристик.Хотя в среднем цена колеблется от 130 до 150 долларов, а на брендовые может быть немного выше. Тем не менее, такая зарядка требует больших затрат на замену конденсатора, но если у вас хватит сил сделать это самостоятельно, цена может быть выгодной.

Замена конденсаторов двигателя компрессора

Если вы регулярно пользуетесь компрессором, работа с неисправным конденсатором неизбежна. Неисправность пускового конденсатора означает, что двигатель компрессора не запускается.Если проблема не исчезнет и вы не заметите никаких изменений, снимите крышку пускового конденсатора, чтобы изучить проблему.

Осторожно отсоедините шнур питания компрессора, не касаясь клемм конденсатора.

Конденсатор имеет сильный разряд, который может вызвать скачок накопленной энергии.

После того, как вы его достали, проверьте обесцвечивание волдырей на внешней стороне корпуса. Осмотрите подключенные клеммы, чтобы убедиться, что на них нет сильной коррозии.

Помните, что вы пытаетесь определить любой провод, который может показать, что конденсатор неисправен. Наблюдение за ним со стороны может показаться нормальным, но никогда не предполагайте, не проверив его заранее.

Процесс испытания конденсатора сменного компрессора

Если вы один из тех, кто занимается поиском неисправностей, чтобы проверить состояние конденсатора, если делаете это вручную, никогда не делайте этого, если вы не знаете, как это сделать. Для ручного процесса требуется профессионал, так как при неосторожном обращении могут возникнуть серьезные повреждения.

Итак, другой более безопасный план — использовать аналоговый мультиметр. Другими словами, он известен как AVO (ампер, напряжение, омметр), и ниже приведены простые шаги, которые вы можете использовать.

  • Убедитесь, что конденсатор, который, по вашему мнению, является проблемой, разряжен
  • Подготовьте измеритель AVO
  • При выборе аналогового измерителя на Оме убедитесь, что вы выбрали более высокий диапазон
  • Подключите клеммы конденсатора к выводам счетчика
  • Если это закороченный конденсатор, он покажет низкое сопротивление
  • Для разомкнутого конденсатора нет движения, которое вы увидите на экране Омметра
  • Итак, чтобы знать, что у вас хороший конденсатор, сначала он показывает низкое сопротивление, а затем постепенно увеличивается, что свидетельствует о хорошем конденсаторе.

Тем не менее, если вы используете цифровой мультиметр, это рекомендуется, так как он более продвинутый, простой в использовании и более точный, чем любой другой подход.

  • Прежде чем что-либо делать, убедитесь, что конденсатор компрессора разряжен
  • Установите цифровой измеритель на диапазон Ом
  • Подключите клеммы конденсатора к выводам счетчика
  • Обязательно посмотрите, что отображается, и обратите внимание, что счетчик показывает (некоторые) числа в течение секунды.
  • После отображения чисел все внезапно переходит в OL (Open Line).Повторяя тот же процесс, вы получите те же результаты, которые указывают на то, что конденсатор находится в хорошем состоянии.
  • Если счетчик не меняется, значит, у вас мертвая емкость и вам нужно заменить другой

Другой метод, которым вы можете проверить конденсатор, — это вольтметр в режиме измерения емкости.

Если конденсатор вашего компрессора разрядился, найдите тот, который похож на старый. Как мы указывали ранее, ваше внимание должно быть сосредоточено на номинальных характеристиках MFD и диапазоне напряжений.Таким образом, даже после установки подходящего конденсатора, который вы искали, было бы разумно проверить, запустит ли он двигатель компрессора в нормальном режиме.

Хотя размер, форма и длина редко имеют значение для функциональности конденсатора, при условии, что номинал и диапазон аналогичны предыдущей; было бы лучше получить тот, который точно помещается в крышку конденсатора.

При установке нового или такого же конденсатора используйте монтажный ремень, чтобы надежно закрепить его на своем месте.Постарайтесь правильно подключить провода новой замены, чтобы избежать ошибок.

После успешной замены подайте питание на кондиционер, включив автоматический выключатель. Затем вы можете включить термостат, а затем установить низкую температуру кондиционера, чтобы он мог включиться. Если он не работает, необходимо проверить выводы проводов конденсатора, которые могут быть неправильно подключены.

Теперь отмените весь процесс монтажа и любое подключение, вытащив конденсатор и выполнив тщательную проверку, чтобы избежать еще одной ошибки.Если вы уверены, что ваше устройство правильное, правильно подключите провода конденсатора и закрепите его, проверьте кондиционер и наслаждайтесь охлаждением.

Сколько конденсаторов в двигателе компрессора

Двигатель компрессора обычно имеет два конденсатора, чтобы он мог нормально функционировать и работать без сбоев. Как мы видели ранее, основная роль пускового конденсатора заключается в увеличении пускового момента двигателя на долю секунды, в то же время позволяя двигателю эффективно и быстро включаться и выключаться.

Переключатель в схеме немедленно удаляет конденсатор после того, как он играет свою роль, и требуется только тогда, когда ожидается подобное действие. Напряжение пускового конденсатора колеблется между четырьмя областями, как показано здесь:

  • 125VAC
  • 165VAC
  • 250VAC
  • 330VAC

Второй конденсатор электродвигателя компрессора является рабочим конденсатором. Для этого он вступает в игру после запуска схемы. Это помогает в правильной работе двигателя и повышении эффективности.Таким образом, он предназначен для выбора после снятия пускового конденсатора, чтобы непрерывно поддерживать работу двигателя до конца. Поскольку двигатель находится в рабочем процессе, конденсатор находится под напряжением, и ниже указано их номинальное напряжение.

Работая с этим диапазоном напряжений, они используют емкость от 1,5 мкФ до 100 мкФ.

Конденсаторы и однофазные компрессоры

Наличие однофазного компрессора, работающего от переменного тока, является реальной проблемой для электродвигателей. Однофазный двигатель переменного тока при самостоятельном запуске имеет трудности по техническим причинам.Однако после добавления в двигатели пусковых и пусковых конденсаторов их стало проще использовать во всех видах бытовой техники.

Не то, чтобы однофазный переменный ток — это плохо, на самом деле они работают эффективно, но для правильной работы им требуется один или два конденсатора.

Большинство однофазных компрессоров работают с рабочим конденсатором, который помогает эффективно работать компрессору.

Рабочий конденсатор устанавливается последовательно с пусковой обмоткой компрессора и во время работы двигателя остается в цепи.

Когда ток протекает через пусковую обмотку и рабочий конденсатор, это вызывает изменение фазы тока двигателя, тем самым увеличивая коэффициент мощности двигателя. Поскольку рабочий конденсатор остается в цепи, он должен отводить тепло, выделяемое при непрерывной работе.

Если рабочий конденсатор неисправен, он мешает нормальной работе однофазных компрессоров. Поэтому разумно контролировать рабочий конденсатор, поскольку он может заставить компрессор потреблять ток, превышающий допустимый, который может сработать при перегрузке двигателя.Таким образом, понимание того, как определить неисправный рабочий конденсатор и процесс поиска и устранения неисправностей при работе с компрессором, имеет важное значение.

Правильный поиск и устранение неисправностей позволяет избежать замены всего компрессора, когда единственной проблемой был дефект рабочего конденсатора. Поэтому, прежде чем рассматривать весь компрессор как проблему, всегда проверяйте рабочий конденсатор, чтобы определить проблему.

Заключение

Срок службы конденсатора ограничен. Конденсаторы рассчитаны на срок службы от одного до двух десятилетий, но некоторые факторы заставляют их изнашиваться быстрее, чем ожидалось.Однако стоимость замены нового конденсатора доступная, поэтому, если он изнашивается до того, как ваш компрессор изнашивается, нет необходимости ломать батарею.

Чтобы вы могли долго пользоваться компрессором, вы можете сделать несколько простых вещей. Во-первых, убедитесь, что компрессор не подвергается чрезмерному нагреву. Во-вторых, постоянно содержите компрессор в чистоте, чтобы не мешать нормальному функционированию компонентов. В-третьих, позвольте воздуху циркулировать и постоянно проверяйте исправность компрессора, чтобы вы могли долго пользоваться его услугами.

Конденсатор воздушного компрессора: Как определить размер конденсатора для компрессора

При выходе из строя одного или обоих конденсаторов двигателя воздушного компрессора их необходимо заменить. Но какой конденсатор нужен моему компрессору? А какой размер пускового конденсатора? Это два вопроса, которые многие владельцы компрессоров задают на этом сайте. Это связано с тем, что запчасти OEM могут быть дорогими, и поиск источника конденсатора для недорогого воздушного компрессора может быть проблемой.

Вот как вы можете определить, какой пусковой конденсатор воздушного компрессора требуется для вашего воздушного компрессора и как заменить конденсатор компрессора.

Указание по безопасности

Будьте осторожны, не прикасайтесь к клеммам конденсатора, поскольку конденсатор является устройством с высокой разрядкой. Вы можете получить серьезный удар электрическим током из-за накопленной энергии. Если вы не уверены, обратитесь за помощью к профессионалу при ремонте воздушного компрессора. Также желательно проверить конденсатор с помощью вольтметра, чтобы проверить состояние заряда.

Что такое конденсаторы двигателя воздушного компрессора?

Не вдаваясь в подробности, поскольку эта информация представлена ​​на других страницах с информацией о конденсаторах на этом сайте, конденсатор компрессора обычно находится сбоку от двигателя компрессора снаружи воздушного компрессора, рядом с валом двигателя.Может быть под крышкой конденсатора двигателя.

В некоторых воздушных компрессорах более одного пускового конденсатора. У каждого компрессора будет пусковой конденсатор, в то время как у некоторых есть пуск и работа. Другие имеют комбинацию пусковых / пусковых конденсаторов. Пусковые конденсаторы используются только после включения воздушного компрессора, в то время как рабочие конденсаторы помогают при непрерывной работе двигателя компрессора.

Где найти конденсатор для двигателя воздушного компрессора

На изображении ниже красная точка обозначает корпус конденсатора на типичном двигателе компрессора.Конденсатор находится внутри корпуса. У вашего компрессорного двигателя может быть просто сам конденсатор, прикрепленный к двигателю или рядом с ним, а не внутри корпуса, как показано на картинке.

Двигатель компрессора

Какой конденсатор нужен моему компрессору?

Чтобы помочь вам лучше визуализировать его, вот конденсатор от двигателя компрессора Campbell Hausfeld. В поисках замены конденсатора воздушного компрессора знайте, что конденсаторы двигателя компрессора имеют два номинала.

Конденсатор воздушного компрессора

Напряжение

На стороне конденсатора должна быть этикетка. На этой этикетке указаны номиналы конденсаторов, одним из которых является напряжение. Обычно диапазон напряжения составляет 120-240 вольт. На этом изображении напряжение конденсатора составляет 250 В переменного тока, что означает 250 В и конденсатор переменного тока. Если у вас есть конденсатор с тем же диапазоном напряжения, что и тот, который у вас есть в настоящее время, то напряжение будет удовлетворительным для двигателя вашего воздушного компрессора.

Вместимость

Еще один рейтинг, указанный на этикетке, — это емкость микрофарад. Он может отображаться как рейтинг MFD, поскольку MFD является аббревиатурой от слова «микрофарад».

Источник изображения: http://www.wikihow.com/Read-a-Capacitor

Это разные способы определения емкости конденсатора в микрофарадах.

Не знаете, какой пусковой конденсатор нужен моему двигателю компрессора? Вам нужно получить тот, который имеет тот же рейтинг микрофарад, что и существующий конденсатор, или тот, который показывает диапазон микрофарад, в который вписывается существующий диапазон конденсаторов.Если запасной конденсатор слишком низкий, воздушный компрессор не запустится, если он слишком высокий, вы, вероятно, вызовете электрические неисправности.

Замена пускового конденсатора воздушных компрессоров

Последнее, что вам нужно выяснить, это то, подойдет ли новый конденсатор к двигателю вашего компрессора. Обычно все они имеют клеммы, к которым вы подключаете провода к двигателю, но я имею в виду, поместится ли новый конденсатор в существующий корпус конденсатора или нет?

Видите ли, если новый конденсатор имеет тот же диапазон напряжений, тот же диапазон микрофарад, и вы можете прикрепить его к существующему креплению конденсатора двигателя на вашем компрессоре, вы можете его использовать. Даже если он другой формы, другого цвета, длиннее или короче, или большей окружности, при одинаковых значениях напряжения и микрофарад, он является подходящим конденсатором для двигателя вашего компрессора.

Простая строка поиска в Google, такая как «купить конденсатор для _ воздушного компрессора», обычно возвращает несколько источников. Выберите тот, который вам подходит в соответствии с указанными выше деталями, и вы занимаетесь бизнесом.

Как проверить конденсаторы

Если вы не уверены, что ваши конденсаторы неисправны, ознакомьтесь с нашей страницей с инструкциями по тестированию конденсаторов воздушного компрессора.

Что делать, если конденсатор продолжает дуть?

Посетите нашу страницу о перегорании пускового конденсатора двигателя компрессора.

Что такое комплект для жесткого запуска? Нужен ли вашему кондиционеру комплект для жесткого запуска?

Знаете ли вы, что для запуска центрального блока переменного тока на требуется в 4-8 раз больше электрического тока, чем требуется для его работы? Избыточное тепло, выделяемое во время запуска, вредит компрессору вашей центральной системы кондиционирования воздуха.Комплект для жесткого запуска может принести вам пользу, если:
  • Вы хотите продлить срок службы системы отопления, вентиляции и кондиционирования воздуха
  • Ваша система кондиционирования стареет
  • У вас домашний генератор
  • Низкое или непостоянное напряжение
  • Тусклый свет при включении блока переменного тока
  • Компрессор не запускается / гудит
  • Система переменного тока имеет прибор учета TXV
  • Несколько систем переменного тока, работающих одновременно
  • Кондиционер отключает выключатель при запуске
  • Комплекты длинных линий хладагента (многоэтажные здания и т. Д.)

Что такое комплект для жесткого запуска компрессора?

Комплект для жесткого запуска — это пусковой конденсатор и реле потенциала или устройство PTC (положительный температурный коэффициент). Они предназначены для усиления электрического заряда компрессора кондиционера при запуске.

Для чего нужен комплект для жесткого запуска?

Комплект для жесткого запуска помогает вашему компрессору кондиционера запускаться в 10 раз быстрее и эффективнее. Это помогает преодолеть механическую инерцию при запуске. Первые пару секунд для любого электродвигателя / компрессора — это когда на него оказывается наибольшая электрическая нагрузка.Сила тока на мгновение резко возрастает при запуске, а затем падает до нормального рабочего уровня. Именно этот скачок силы тока имеет тенденцию создавать проблемы. Избыточная сила тока равна избытку тепла, которое может повредить вашу электрическую систему в системе кондиционирования воздуха.

Как работает комплект для жесткого запуска HVAC?

Комплект жесткого запуска обеспечивает больший пусковой момент и сокращает продолжительность пускового тока однофазного компрессора. Пусковой конденсатор комплекта жесткого запуска подключается параллельно нормально замкнутому реле потенциала или термистору PTC с рабочим конденсатором компрессора.Как только цепь находится под напряжением, пусковой конденсатор изменяет фазовый угол (воспринимайте это как электрический рычаг) между пусковой и рабочей обмоткой. Как только компрессор работает, пусковой конденсатор выпадает из цепи, оставляя только рабочий конденсатор для поддержания работы компрессора. Пусковой конденсатор находится в цепи только доли секунды. ** Перед установкой любого комплекта для принудительного запуска необходимо проверить рабочий конденсатор компрессора, чтобы убедиться, что он по-прежнему соответствует проектным, номинальным характеристикам.

Типы комплектов жесткого запуска для кондиционирования воздуха:

  • Комплект жесткого запуска PTC — В этом типе жесткого запуска используется керамический элемент для отключения пускового конденсатора из цепи. Когда электрический ток протекает через элемент PTC, он начинает нагреваться примерно до 250 градусов. Электрическое сопротивление в устройстве увеличивается и размыкает цепь, и пусковой конденсатор вынимается. Все это происходит менее чем за секунду. Есть несколько потенциальных проблем с этим типом комплекта для жесткого старта.Каждый раз, когда на жесткий пуск PTC подается питание, он должен остыть (от 2 до 3 минут), прежде чем он сможет снова подать питание на пусковой конденсатор. Кроме того, устройство этого типа является «тупым», что означает, что оно обеспечивает фиксированный наддув, не определяя, действительно ли компрессор запустился, и может оставаться в контуре немного дольше, чем необходимо, или преждевременно отключаться.

Пример набора для жесткого запуска PTC


  • Набор для жесткого запуска механического реле потенциала — (рекомендуется) В этом стильном комплекте для жесткого запуска используется потенциальное реле для отключения пускового конденсатора цепи при запуске.Когда компрессор кондиционера достигает примерно 75-80% своей полной рабочей скорости, противо-ЭДС (электродвижущая сила), генерируемая ротором компрессора, создает магнитное поле, которое размыкает реле, выводя пусковой конденсатор из цепи. После остановки компрессора реле снова замыкается и готово к следующему циклу. Возможные жесткие запуски реле более точны, чем жесткие запуски PTC, потому что они каждый раз предсказуемо отключают пусковой конденсатор из цепи и не нуждаются в охлаждении для сброса.

Пример комплекта механического жесткого запуска


Если комплект жесткого запуска так важен, почему он не установлен на заводе?

Несколько лет назад каждая отдельная фаза для бытового кондиционера имела заводские комплекты для жесткого запуска. Но в целях снижения стоимости производства они были устранены в большинстве единиц.
Хотите получить комплект для жесткого запуска? Не уверены, что он уже есть в вашей системе?

Обратитесь к специалистам по HVAC из Air Zero. 727-392-6111 Air Zero расположен в Ларго, Флорида. и предоставляет услуги кондиционирования воздуха всему округу Пинеллас Флориде.

Подпишитесь на блог Air Zero

Supco SPP6 Бустерный конденсатор с жестким пуском компрессора

Описание

Бустерный конденсатор компрессора Supco SPP6 с жестким пуском

Бустерный конденсатор для жесткого пуска компрессора Supco SPP6 — мой любимый конденсатор с жестким пуском.Я держу несколько таких в нашем грузовике, когда звонил в сервисный центр. Я видел, как SPP6 спасает многие компрессоры от свалки. SPP6 совершенно новый и поставляется в заводской сумке Supco. Super-Boost обладает следующими характеристиками, которые делают его незаменимым помощником при ремонте кондиционеров:

  • Бустерный конденсатор с жестким пуском компрессора Supco SPP6 может спасти компрессор от застревания, увеличив пусковой крутящий момент компрессора на 500%.
  • Supco, Super-Boost — это твердотельное реле и конденсатор для жесткого пуска без незакрепленных деталей или сложной проводки.Просто подключите его к рабочему конденсатору, как показано ниже.
  • Super-Boost может использоваться на всех однофазных кондиционерах PSC от 115 до 288 вольт мощностью от 4 000 до 120 000 БТЕ.
  • Может использоваться в широком диапазоне компрессоров кондиционирования воздуха от оконных блоков мощностью 4000 БТЕ до коммерческих блоков массой 10 тонн.
  • Физический размер SPP6 — диаметр 1 3/4 дюйма при высоте 6 1/2 дюйма.
  • Supco Super Boost используется для герметичных или заблокированных компрессоров, если у вас низкое напряжение, или для быстрой утилизации компрессора.
  • Многие из наших клиентов используют их на своих автофургонах или домах на колесах, чтобы помочь запустить блок переменного тока, когда они используют электрический генератор.
  • Если у вас есть вопросы, напишите нам в любое время. Наш адрес электронной почты: [email protected] .
  • Мы будем рады помочь вам и сделать ваш бизнес!
  • Быстрая доставка в тот же рабочий день!
  • Ниже у нас есть видео на YouTube, сделанное DrZarkloff, которое дает информацию о усилителях жесткого запуска компрессора и показывает, как установить усилитель жесткого запуска.Спасибо, DrZarkloff!

SPP6 подключен к одиночному конденсатору, как на первом рисунке слева. В системах с двумя конденсаторами вы должны подключать клеммы «C» и «Herm».

Правильный способ подключения однофазного компрессора

Марка Парламента

ноябрь 2019 • Чтение займет 3 мин.

В этом 6-минутном видео Дуг Смайли, менеджер по техническому обучению, показывает, как считывать значения сопротивления компрессора.

Вы когда-нибудь сталкивались с ситуацией, когда у вас есть коричневый штекер и вам нужен безопасный способ измерения сопротивления однофазного компрессора?

Мы рекомендуем следующее:

Прежде чем приступить к работе, убедитесь, что на вашем рабочем месте безопасно. Примерно каждый 20 технический специалист HVAC получает травмы, которые можно предотвратить, приняв надлежащие меры безопасности. Здесь мы имеем дело с электричеством; не бездельничай!

В целях безопасности первое, что вам нужно сделать, это отключить питание от выключателя или выключателя устройства.Помните о правильной блокировке и правилах!

Затем найдите три провода, которые питают компрессор — общую, пусковую и рабочую обмотки — и отсоедините провода от контактора и конденсатора. Как только провода отсоединены, вы можете отключить провода, вилку и компрессор, поскольку все они требуют проверки. Установив мультиметр на шкалу R x 1 (Ом), измерьте сопротивление между пусковым и пусковым проводами; пусковой и общий провода; и бегом к общим проводам.

Каждый комплект проводов должен иметь измеримое сопротивление. Наименьшее сопротивление будет между пробегом (R) и общим (C). Сопротивление между пуском (S) и общей обмоткой (C) обычно в три-пять раз выше, чем сопротивление между общей обмоткой. Наконец, сопротивление между запуском и запуском должно быть суммой от S до C и от R до C. Помните, что через каждую обмотку должно быть измеримое сопротивление.

Компрессоры

оснащены внутренними устройствами защиты от перегрузки, которые открываются при повышении температуры.Это может быть связано с чрезмерными нагрузками, плохой циркуляцией воздуха или отсутствием перегрева. Внутренняя перегрузка соединена последовательно как с пусковой, так и с пусковой обмотками, что предотвращает включение компрессора. Если он сработал, вы увидите бесконечность (OL) между S и C и от R до C, а измеряемое сопротивление между R и S. В этом случае компрессор может быть очень горячим на ощупь. Если дать компрессору остыть, это должно сбросить внутреннюю перегрузку, но вам необходимо дополнительно изучить, чтобы убедиться, что сброс действительно был завершен.

В случае неудачи любого из вышеперечисленных тестов необходимо проверить сами стойки компрессора. Не забывайте проявлять особую осторожность, потому что при 90-градусном дне давление в обесточенной системе с R410A может составлять примерно 275 фунтов на кв. Дюйм, а при коротком замыкании компрессора свеча может перегреться и стать мягкой. Поэтому, когда вы отсоединяете выводы (провода) компрессора от свечи, чтобы проверить сопротивление через обмотки компрессора, давление фреона может запустить свечи с силой до 20 000 фунтов. Это может не только повредить устройство, но и отправить терминал через все, что находится перед ним, будь то ваша рука или любая другая часть тела.

Помните, всегда держитесь сбоку от агрегата при работе с однофазными компрессорами!

Настоятельно рекомендуется, чтобы механик рекуперировал хладагент, чтобы снизить давление в системе. Если компрессор закорочен, вам все равно потребуется восстановить хладагент, так что это даст вам фору при замене компрессора.При пониженном давлении в системе теперь безопаснее снимать заглушку и напрямую проверять клеммы компрессора. Повторите все предыдущие шаги и запишите свои выводы.

Если компрессор проходит вышеуказанные испытания, установите мультиметр на R x 10 000 (10K) и проверьте каждую обмотку на массу. У вас должно быть бесконечное сопротивление OL относительно земли. Закороченный двигатель покажет 0 Ом на обмотке, на массу или на то и другое вместе. Если и то, и другое, вам необходимо заменить компрессор.

Помните, что при отсоединении проводов от компрессора используйте изолированные плоскогубцы и держите руки в стороны, а не перед вилкой.Таким образом, если что-то пойдет не так, вы сломаете инструмент, а не свои пальцы.

Хотите узнать больше о компрессорах и других вопросах, связанных с кондиционированием воздуха и тепловыми насосами? Посетите наш однодневный технический класс
Расширенная диагностика переменного тока и теплового насоса.

hvac — Что такое комплект жесткого запуска компрессора кондиционера и как он работает?

Компрессоры кондиционеров для жилых помещений — это обычно однофазные двигатели, и все однофазные двигатели не вращаются сами по себе, им нужно что-то, чтобы ЗАПУСТИТЬ их вращение.Для этого существует множество способов, каждый из которых имеет свои преимущества и недостатки. Для компрессоров кондиционера они используют так называемый метод «конденсаторного запуска», при котором конденсатор вставляется в цепь двигателя на первую секунду или около того, чтобы заставить его начать вращаться, а затем, как только он начал вращаться в правильном направлении. он снова выводится из цепи с помощью устройства, называемого «реле потенциала» (в большинстве случаев), которое знает, когда двигатель набирает скорость.

Комплект «Hard Start» — это просто конденсатор большего размера для двигателя и новое реле потенциала, подходящее для этого конденсатора большего размера.Принцип работы, лежащий в основе его рекомендации, заключается в том, что ваш существующий пусковой конденсатор двигателя был рассчитан на то время, когда двигатель был новым и свежим, теперь подшипники изнашиваются и трение увеличивается, так что оригинальный конденсатор недостаточно силен, чтобы двигатель начал вращаться. Некоторые люди также считают, что конденсаторы со временем «слабеют» (нет; они либо работают, либо выходят из строя, «ослабления» нет).

Существуют некоторые споры относительно обоснованности этой концепции, потому что специалисты по двигателям знают, что слишком большой размер конденсатора не компенсирует плохую механику и на самом деле связан с новым набором проблем, иначе производитель двигателя просто использовал бы конденсатор большего размера для начала.Первоначальная цель набора «Hard Start» была на самом деле предназначена для ситуаций, когда напряжение в сети слишком низкое для запуска двигателя, поэтому конденсатор большего размера дал ему импульс. Иногда может быть правдой, что когда ваш кондиционер был впервые установлен, мощность в сети была выше, и теперь так много людей в вашем районе добавили кондиционеры и / или другие большие нагрузки, что это вызывает падение напряжения, которого вы не делали. Раньше не было. Итак, моя теория состоит в том, что, поскольку добавление комплекта Hard Start иногда решает эту проблему, некоторые технические специалисты HVAC смотрят на них как на «панацею» от любых проблем. Но если ваш компрессор действительно изнашивается, комплект Hard Start в лучшем случае только продлит неизбежное. Это может помочь вам пережить лето, но будьте готовы к замене компрессора раньше, чем позже.

Если вы не можете определить, что напряжение в вашей сети действительно ниже нормального. Об этом вам расскажут специалисты по коммунальному обслуживанию или электрик.

Могу ли я использовать более крупный комплект HVAC Hard Start, чем рекомендуется?

Реле перегрузки — это устройство защиты, используемое в цепи компрессора.Питание подается на обмотки двигателя компрессора через устройство защиты от перегрузки, а реле используется для добавления пусковой обмотки. Пусковой конденсатор обеспечивает повышенное пусковое напряжение на обмотках компрессора, пока компрессор не достигнет рабочей скорости.

Размер пускового и рабочего конденсаторов имеет решающее значение для КПД двигателя. При замене пусковых конденсаторов допускается максимальное отклонение + 10% от номинального значения микрофарад. Слишком большой конденсатор может привести к увеличению потребления энергии.

Для запуска компрессора требуется в 4–8 раз больше электрического тока, чем для его работы. Со временем этот скачок мощности, вызывающий выброс тепла, может повредить компрессор.

Название «Hard Start Kit» подразумевает, что он затрудняет запуск вашей системы. На самом деле он предназначен для ремонта системы, которая и без того тяжело запускается. Комплект для жесткого запуска сокращает период запуска компрессора и снижает количество электроэнергии, необходимой для запуска вашего кондиционера. Фактически, с комплектом жесткого запуска электрический КПД процесса запуска намного выше, чем без него.Эта эффективность снижает нагрев и износ компрессора и других важных компонентов переменного тока. У большинства производителей спиральных компрессорных систем уже установлены жесткие пусковые устройства.

По поводу тяжелого старта существует множество мнений. Некоторые считают, что чрезмерная мощность может повредить двигатель компрессора из-за слишком большой мощности. Другие считают, что чрезмерная мощность на самом деле вызывает движение в двигателе. Но есть несколько убедительных результатов , которые вы можете найти, которые доказывают, что 5-2-1 действительно отлично справляется со своей задачей.

Если срок службы вашего компрессора подходит к концу, комплект для принудительного запуска может продлить его срок службы на короткое время, но его не следует рассматривать как долгосрочное решение.

Признаки того, что ваш компрессор не запускается:

  • Переменный ток запускается, затем быстро отключается после включения: Это называется коротким циклом, и это означает, что что-то не так с вашим компрессор.
  • При запуске компрессора слышны щелчки: щелкающий звук указывает на проблему с вашим компрессором, который использует слишком много мощность включения (жесткий запуск)
  • Ваш компрессор отключает автоматический выключатель: это означает, что ваш воздух кондиционер потребляет слишком много энергии для запуска, поэтому ваша цепь выключатель срабатывает до того, как произойдет какое-либо серьезное электрическое повреждение.Это симптом жесткого запуска.
  • Ваши огни мерцают, когда вы включаете кондиционер: это нормально для определенной степени, но если вы заметили резкое мерцание, это означает ваш кондиционер потребляет слишком много энергии для запуска, что является признаком тяжелый старт.

Пусковой конденсатор — самая большая разница в различных 5-2-1 устройств. Не стоит использовать пусковой конденсатор слишком большого размера. Тебе нужно чтобы использовать правильный для вашего приложения.

К вашему сведению: умножьте ток нагрузки на 2650.Разделите это число на напряжение питания. Полученное число — это емкость необходимого вам конденсатора в микрофарадах (мкФ). Добавьте 10% от этого числа для максимального микрофарада

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
