Есть ли у конденсатора полярность

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Урок 2. 3 — Конденсаторы
  • Как определить полярность конденсатора
  • Как проверить конденсатор мультиметром
  • Как определить полярность электролитического конденсатора
  • Электролитический конденсатор
  • Проверка и замена пускового конденсатора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Замена конденсаторов. Как перепаять конденсатор!

Урок 2.3 — Конденсаторы


Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, так как имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора.

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства.

Полярность конденсатора определяется следующим образом:. Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя. Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ. Этот знак наносился на корпус рядом с положительным выводом.

Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, то есть обладают свойствами активного полупроводникового прибора. На изделиях серии К маркировку полярности наносят на дно, выполненное из пластмассы.

Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса. Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра.

Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта. Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода.

После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту. На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная.

Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В.

Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне В, и затем постепенно повышать напряжение на выходе ИП. Конденсатор должен быть полностью разряжен — для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом.

Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие — на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана. Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. В противном случае мультиметр покажет наличие тока.

В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита. Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП.

Если же минус ИП будет соединен с плюсом емкости, то есть неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В. Содержание 1 Как определить полярность электролитического конденсатора? Термометр сопротивления — датчик для измерения температуры: что это такое, описание и виды.

Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей.

Чем отличаются и где используются постоянный и переменный ток. Что такое активная и реактивная мощность переменного электрического тока? Как установить и настроить спутниковую антенну самостоятельно? Для чего нужен пирометр и как измерять температуру бесконтактным методом. Что такое нихромовая проволока, её свойства и область применения. Что такое тензодатчик, типы тензометрических датчиков, схема подключения и их применение.


Как определить полярность конденсатора

Перевод: zCarot Распространение информации возможно только с письменного разрешения администрации издания. Клуб экспертов THG. Компьютерное и серверное железо. У меня начались сбои и я нашел многовато вздувшихся конденсаторов решил заменить. Есть такие моменты с полярностью: на материнской плате в месте конденсатора круг разделен на заштрихованную часть и прозрачную. Где плюс, а где минус?

Проверка конденсатора мультиметром в режиме омметра, а также Как можно догадаться по названию полярные имеют полярность (плюс Режим сопротивления даст нам понять есть ли внутри кондера обрыв.

Как проверить конденсатор мультиметром

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Определение полярности конденсаторов. Ещё можно мультиметром определять но это не ко мне. Ads Яндекс. Насколько я помню катод это плюс а анод это минус. Вот Википедии вроде так , да и вроде в электролитах на корпусе минус. Тады звиняйти Напутал. С вытекающими последствиями. Если резинка эластичная -можно потренировать и после померить ток утечки.

Как определить полярность электролитического конденсатора

Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Теория Без паяльника. Маслонаполненный конденсатор Audio Note из майларовой фольги. Имеет пометку на корпусе в виде черной линии, обозначающую отрицательный вывод вход.

Как паять smd компоненты? Полярность конденсатора Привет!

Электролитический конденсатор

Слой оксида на поверхности анода получают методом электрохимического анодирования , что обеспечивает высокую однородность по толщине и диэлектрическим свойствам диэлектрика конденсатора. Технологическая лёгкость получения тонкой однородной плёнки диэлектрика на большой площади электрода позволила наладить массовое производство дешёвых конденсаторов с весьма высокими значениями показателями электрической ёмкости. Электрохимические процессы получения и стабилизации оксидной плёнки диэлектрика требует определённой полярности напряжения на границе металл-электролит. Несоблюдение полярности вызывает потерю диэлектрических свойств оксидной плёнки и возможное короткое замыкание между обкладками. Если источник этого отрицательного напряжения не ограничивает ток на безопасном низком уровне, то электролит нагреется протекающим током, закипит и давление образующихся газов разорвёт корпус конденсатора.

Проверка и замена пускового конденсатора

Регистрация Вход. Ответы Mail. Вопросы — лидеры Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике?

Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать. Соответственно, второй — это минус.

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, так как имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора. Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:.

Регистрация Вход. Ответы Mail.

Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы.

Разберемся, как это можно сделать. Соответственно, второй — это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.


Почему электролитический конденсатор имеет полярность?


Почему электролитический конденсатор имеет полярность?

В связи с тем, что электролитические конденсаторы имеют полярность, то при работе на их обкладках должно поддерживаться постоянное напряжение. … Также танталовые конденсаторы имеют достаточно низкое ESR, благодаря чему активно применяются в высокочастотной электронике.

Почему взрываются конденсаторы в блоке питания?

Почему возникает взрыв конденсатора Дело в том, что эти конденсаторы стоят в цепи импульсной схемы питания и служат для сглаживания пульсаций частотой в десятки килогерц. … На малой частоте этот нагрев мал и конденсатор холодный. Закипание возникает тогда, когда выделяемая мощность больше мощности рассеивания.

Как правильно паять конденсаторы полярность?

Удобнее всего паять конденсатор, приложив его к к плате под углом в 45 градусов. Потом его легко можно поставить по стойке смирно. Вид в результате, конечно неэстетичный, но зато работает и данный способ намного проще и безопаснее предыдущего с точки зрения нагрева платы паяльником.

Что будет если поменять полярность на конденсаторе?

Если перепутать полярность напряжения, электролитический конденсатор может выйти из строя. Метка полярности всегда маркируется на корпусе конденсатора. Это может быть либо значок «+», но чаще всего в современных конденсаторах полосой на корпусе маркируется вывод «минус».

Что если перепутать плюс и минус?

В случае отсутствия защиты может случится многое: замыкание — много искр и щелчков; пожар, если подсоединить аккумулятор надолго; пострадать АКБ, будет испорчен ресурс; сгорит бортовой компьютер, а значит автомобиль не заведется и ничего работать не будет; сгорят предохранители — считайте что вам повезло; пострадает . ..

Как узнать где плюс а где минус на конденсаторе?

По маркировке Здесь может быть несколько вариантов: Знак «минус» на боковой поверхности цилиндра со стороны отрицательного вывода; Знак «плюс» непосредственно у положительной ножки элемента; Широкая темная полоса на торце напротив отрицательного вывода (обычно у твердотельных электролитических конденсаторов.

Как найти минус на конденсаторе?

Минус конденсатора указывает галочка на самом корпусе.

Как обозначается минус на конденсаторе?

По маркировке Нанесённая на корпус конденсатора маркировка помогает узнавать, какой вывод припаивать к минусовой или плюсовой шине. В зависимости от страны производителя, графическое обозначение на корпусе детали может разниться. При осмотре детали необходимо искать нанесённый символ: плюс «+» или минус «-».

Где плюс где минус на проводах?

Какой провод плюс, а какой минус также можно понять по цветам. По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.

Где плюс и минус у лампочки?

Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.

Какого цвета плюс и минус на зарядке телефона?

Красный — плюс, зеленый и белый выступают для передачи данных, черный или оплетка — минус. Для некоторых моделей устройств есть разная распиновка но питание всегда неизменно.

Имеют ли конденсаторы полярность — как узнать?

Различные конденсаторы являются частью электронных компонентов на печатной плате. Они служат для хранения энергии в электрической форме после ее зарядки и предотвращения утечки тока в электронных цепях.

Символы различных конденсаторов

Источник; Википедия

Конденсаторы также имеют концепцию полярности конденсаторов, которая включает полярные и неполярные конденсаторы. Эти два параметра являются характеристиками срока службы указанного электронного компонента, и их полярность определяет условия их эксплуатации.

Сегодня мы изучим основную концепцию того, как определить, поляризован конденсатор или нет. Кроме того, мы приведем примеры в каждом состоянии конденсатора.

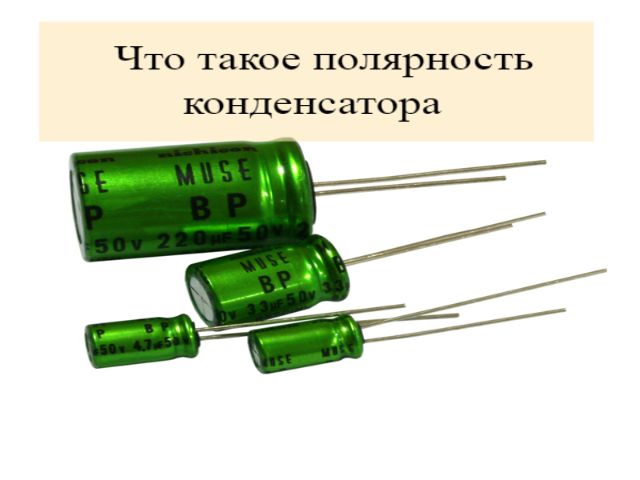

Что такое полярность конденсатора?

Как правило, конденсатор представляет собой электрический компонент, имеющий клеммы с определенными значениями напряжения (отрицательными или положительными). Значение напряжения на клеммах определяет, является ли конденсатор поляризованным или неполяризованным.

(структура конденсатора)

Поляризованные конденсаторы отличаются от неполяризованных тем, что их выводы классифицируются как катод (-) или анод (+/положительный электрод). Кроме того, вы должны подключать полярные конденсаторы в зависимости от направления цепи, в отличие от неполярных конденсаторов.

Имеют ли конденсаторы полярность?

В этом разделе мы рассмотрим различные классификации полярности конденсаторов.

Неполярные конденсаторы

Неполярные конденсаторы не имеют определенной полярности. Поэтому вы можете соединить их любым способом в печатной плате. Более того, они могут работать с переменным напряжением/переменным током. Типы конденсаторов включают;

  • Керамический конденсатор/диэлектрический материал

Производители изготавливают его из керамического материала. Кроме того, он имеет постоянное значение емкости. Его диэлектрический материал ограничивает свободное протекание тока через конденсатор.

(керамический конденсатор)

Кроме того, в его структуру входят два электрода отрицательной и положительной полярности и чередующиеся керамические слои с металлическим слоем между ними.

Кроме того, керамические конденсаторы можно разделить на керамические конденсаторы класса 1 (низкие потери и высокая стабильность) и керамические конденсаторы класса 2 (высокая буферная эффективность).

  • Пленочный конденсатор/ полимерная пленка/ пластиковая пленка/ пластиковый конденсатор

Производители изготавливают их из двух пластиковых пленок, помещая металлические электроды внутрь цилиндрической обмотки перед ее герметизацией. Характеристики конденсаторов здесь делают их предпочтительными в отношении материала пленки и процесса изготовления.

(пленочные конденсаторы)

Типы; металлизированный пленочный конденсатор и конденсатор из металлической фольги.

Полярность Конденсаторы/электролитические конденсаторы

Поляризованные конденсаторы имеют анод и катод. Катод представляет собой гелеобразный, жидкий или твердый электролит, окружающий анод. С другой стороны, анод представляет собой металл, образующий анодирование в диэлектрическом материале.

(электролитические конденсаторы)

Конденсатор обычно имеет высокое значение напряжения емкости на анодном выводе из-за процесса изготовления.

Положительное напряжение проходит через катод, а отрицательное — через анод.

Кроме того, это идеальный конденсатор для приложений, где входной сигнал накапливает большое количество энергии, имеет низкие токи утечки и более низкую частоту. По сравнению с другими конденсаторами они работают при более высоких напряжениях. Тем не менее, более 1 В или 1,5 номинального напряжения разрушают конденсатор.

Два варианта конструкции с маркировкой полярности:

  • Алюминиевый электролитический конденсатор
  • Танталовые электролитические чип-конденсаторы (компонент с сухим и мокрым/нетвердым электролитом)
  • Электролитические конденсаторы с полимерными электролитами

Как определить полярность полярного конденсатора?

Будьте особенно внимательны при выборе полярного конденсатора, так как их полярность различна. Итак, какие методы вы можете использовать для определения полярности полярного конденсатора?

Вот несколько соображений;

  • Визуальная идентификация

Вы можете визуально определить полярность конденсатора следующими способами:

Полярность алюминиевых электролитических конденсаторов

Как правило, они имеют серый цвет. Кроме того, конденсаторы алюминиевого типа имеют неидентичные стороны с трапециевидными и прямоугольными углами, которые помогают определить полярность (геометрическая конфигурация).

Алюминиевые электролитические конденсаторы” class=”wp-image-66575″/>

(Алюминиевые электролитические конденсаторы)

Его черная часть показывает катод или отрицательный полюс, тогда как серая сторона указывает на анод (положительный полюс). Следовательно, штифт, соответствующий трапециевидному краю, представляет собой анод, а штифт, соответствующий прямоугольному краю основания, является катодом.

Полярность танталовых конденсаторов

Поляризованные танталовые конденсаторы имеют отрицательный и положительный полюса. Его обозначение также является поверхностным монтажом для монтажа на печатной плате, и он имеет желтый цвет.

(танталовые конденсаторы)

Кроме того, один из его отмеченных концов (в тире) указывает на положительный полюс, а другой конец на отрицательный.

Полярность радиальных электролитических конденсаторов

Крышка радиального электролитического конденсатора имеет зелено-черный или черно-серый цвет и два контакта разной длины для обозначения полярности.

(радиальные электролитические конденсаторы)

Более короткий контакт обозначает катод/отрицательный вывод, а более длинный вывод — анод/положительный вывод. Кроме того, зелено-черный цвет указывает на отрицательный полюс, тогда как черно-серый цвет представляет собой анод.

  • Использование мультиметра

Помимо определения полярности конденсатора по его внешнему виду, вы также можете использовать мультиметр для получения точных результатов.

(мультиметр)

Примечание; Из двух измерений мультиметра, у того, у которого самое высокое значение сопротивления, стрелка останавливается с левой стороны. Он указывает на анодный полюс, подключенный к черной ручке, а красная ручка — к отрицательному полюсу.

Почему важна полярность конденсатора?

Полярность конденсатора играет большую роль при проектировании, функционировании схемы, сборке (за счет физических размеров) и производстве печатных плат.

При неправильной установке (обратная полярность) не будет достигнута правильная емкость. Кроме того, в конденсаторе может возрасти внутреннее давление газа, что может привести к катастрофическим отказам, таким как незначительные взрывы.

Кроме того, вы можете заменить поляризованный конденсатор эквивалентным неполяризованным конденсатором, хотя обратное невозможно.

Наконец, поляризованные конденсаторы лучше, чем неполяризованные, поскольку они имеют большие значения емкости при малых размерах, занимая тем самым меньше места на печатных платах.

Заключение

В заключение, определение полярности конденсатора осуществляется либо с помощью мультиметра, либо по внешнему виду. Таким образом, вы сможете определить правильные полюса и завершить работу схемы по мере необходимости.
