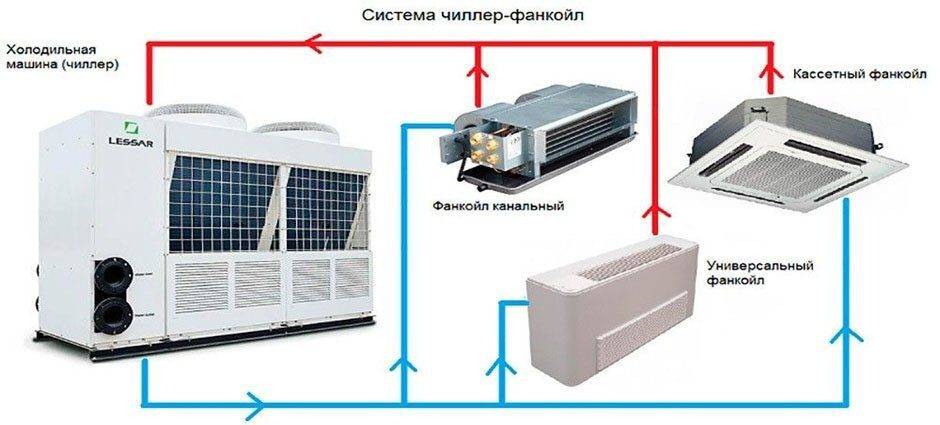

• Система кондиционирования воздуха с чиллерами и фанкойлами.
• Автоматизация систем кондиционирования воздуха.

На курсах профессиональной переподготовки слушатели могут выбрать учебные программы длительностью 252 или 520 часов. Финал обучения — итоговая аттестация. Если слушатели успешно проходят аттестацию, они получают диплом установленного образца об окончании курса профессиональной переподготовки.



Программа повышения квалификации по специальности «Хладоснабжение и кондиционирование»

Длительность обучения может составлять

72 или 150 учебных часов (по выбору слушателей). Программа курса составлена с целью повышения профессиональной компетентности специалистов и включает информацию о современных тенденциях в области хладоснабжения и кондиционирования. Документ, который выдаётся по итогам обучения, — удостоверение установленного образца о прохождении курсов повышения квалификации.



Преимущества обучения на курсах МАДПО



• Заявку о приёме можно подать онлайн через форму записи на сайте или по телефону.
• Проверенные технологии удалённого обучения позволяют проходить обучение без отрыва от семьи и избавляют от необходимости брать учебный отпуск.
• Для каждого слушателя составляется индивидуальный график обучения
• Учебная программа выстраивается с полным учётом пожеланий слушателя.
• Доступ к электронному порталу, где находятся необходимые для успешной учёбы материалы и электронные сервисы для самопроверки.
• Стоимость обучения рассчитывается в зависимости от количества выбранных дисциплин и числа учебных часов.

Рассчитать стоимость обучения

Количество обучающихся

Один
Два и более

Образование

Высшее
Среднее специальное
Другое

Объем обучения

Повышение квалификации
Профессиональная переподготовка

Выдаваемый документ:

Похожие программы:

• Обучение по программе «Работы по строительству, реконструкции и капитальному ремонту»
• Обучение по программе «Эксперт по строительству и оценке объектов промышленного и гражданского комплекса»

Лицензии и сертификаты

Другие направления:

• Нефтегаз
• Охрана труда
• МБА
• Металлургия
• Сельское хозяйство

Другие программы:

• Онконастороженность: ранняя диагностика и скрининг онкологических заболеваний
• Автоматизация технологических процессов и производств в нефтяной и газовой промышленности
• Техника и технологии наземного транспорта (Специалист, ответственный за обеспечение безопасности дорожного движения)
• Бухгалтер-кассир
• Подземная разработка месторождений полезных ископаемых

Название	Продолжительность курса	Требования для поступающих	Программа курса
Холодоснабжение и кондиционирование	72 часа	Категория слушателей: специалисты со средним профессиональным образованием, бакалавры, специалисты с высшим профессиональным образованием, магистры	doc

Кондиционирование воздуха и холодоснабжение

Библиотека профессионала №1

Рейтинг издания

Кондиционирование воздуха и холодоснабжение

Подзаголовок:	Учебное пособие для СПО
Издательство:	Профобразование
Авторы:	Ильина Т. Н.
Год издания:	2020
Научная школа:	Белгородский государственный технологический университет имени В.Г. Шухова
ISBN:	978-5-4488-0562-2
Тип издания:	учебное пособие
Гриф:	УМО

Онлайн-курс

Библиографическая запись

Ильина, Т. Н. Кондиционирование воздуха и холодоснабжение : учебное пособие для СПО / Т. Н. Ильина. — Саратов : Профобразование, 2020. — 161 c. — ISBN 978-5-4488-0562-2. — Текст : электронный // Электронный ресурс цифровой образовательной среды СПО PROFобразование : [сайт]. — URL: https://profspo.ru/books/87914 (дата обращения: 08.06.2023). — Режим доступа: для авторизир. пользователей

Об издании

Изложены основы теории и техники кондиционирования воздуха и холодоснабжения установок, необходимые при проектировании и эксплуатации систем кондиционирования воздуха. Даны структурные схемы и классификация систем кондиционирования. Приведены методы расчета и подбора центральных и местных кондиционеров. Показаны решения тепло- и холодоснабжения секций центрального кондиционера, рассмотрены режимы его работы в теплый и холодный периоды года. Представлены контрольные вопросы и тесты для проверки знаний. Подготовлено с учетом требований Федерального государственного образовательного стандарта среднего профессионального образования. Учебное пособие предназначено для получения первичных знаний по системам кондиционирования воздуха и холодоснабжения и может быть полезно для студентов, обучающихся по специальности 08.02.07 «Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции» при изучении дисциплин «Реализация технологических процессов монтажа систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха», «Организация и контроль работ по эксплуатации систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха», «Особенности проектирования систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха», по специальности 15. 02.13 «Техническое обслуживание и ремонт систем вентиляции и кондиционирования» при изучении дисциплин «Энергосберегающие технологии систем вентиляции и кондиционирования», «Реализация технологических процессов технической эксплуатации и сервиса систем вентиляции и кондиционирования воздуха», «Управление автоматизированными системами систем вентиляции и кондиционирования воздуха», «Реализация технологических процессов проведения ремонтных работ и испытаний систем вентиляции и кондиционирования воздуха», а также обучающихся по профессии 08.01.14 «Монтажник санитарно-технических, вентиляционных систем и оборудования» при изучении дисциплины «Монтаж систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации».

Скачать библиографическую запись

Энергосбережение в системах жизнеобеспечения
Соколов В.Ю., Митрофанов С.В., Садчиков А.В.

Отделка стен. Материалы и технологии
Савельев А.А.

Информационные технологии в профессиональной деятельности
Бурняшов Б.А.

Словарь международных туристских терминов (русско-английско-французско-немецкий)
Рябова И.А., Исмаев Д.К., Путилина С.Н.

Основы сурдопедагогики
Филипович Е.И.

Сметное ценообразование в строительстве
Асташенков В.П., Магамадов Х.А.

Sonata in do minore. T. 368
Антонио Вивальди

Компьютерные технологии в фотографии. Усиление резкости цифровых изображений
Катунин Г.П.

Справочник по воде — Системы кондиционирования и охлаждения

• Холодильный цикл
• Проблемы с открытой рециркуляционной охлаждающей водой
• Воздухоочистители
• Замкнутые водные системы
• Контроль водного баланса
• Общие положения

Уже более века промышленное кондиционирование воздуха используется для сушки, контроля влажности и борьбы с пылью и дымом. Его наиболее привычная функция — обеспечение комфортной рабочей среды, повышение комфорта и производительности труда персонала в офисах, коммерческих зданиях и промышленных предприятиях.

Кондиционирование воздуха — это процесс обработки и распределения воздуха для контроля температуры, влажности и качества воздуха в выбранных зонах. Для контроля температуры и влажности воздух перемещается по охлажденным или нагретым змеевикам и/или распыляется вода при контролируемой температуре. Прямые струи воды также удаляют пыль и запахи. Другие системы очистки воздуха могут включать в себя механическое разделение, склеивание, просеивание, фильтрацию или статическое притяжение, в зависимости от типа встречающихся загрязнителей воздуха и требуемого качества воздуха (Рисунок 34-1).

Охлаждение – это процесс понижения температуры вещества ниже температуры его окружающей среды, который включает производство охлажденной воды для кондиционирования воздуха или технологических процессов. Охлажденная вода для использования в таких процессах, как литье под давлением, может иметь тот же температурный диапазон, что и охлажденная вода, используемая для кондиционирования воздуха. Холодильные системы также используются для подачи охлажденных антифризных растворов (рассолов) при температурах ниже точки замерзания воды. Рассолы используются в производстве льда и холодильных камерах, а также в различных химических процессах.

Охлажденная вода может использоваться в воздухоочистителях либо в закрытых змеевиках, либо в качестве распыляемой воды. Охлажденную воду также можно использовать для закрытых систем и для индивидуальных систем распыления воды.

Для производства и распределения охлажденного воздуха используется множество методов. В центральных системах кондиционирования воздух проходит через змеевики, охлаждаемые водой, рассолом или непосредственным испарением летучего хладагента. Затем охлажденный воздух распределяется по воздуховодам.

Водяные системы, связанные с кондиционированием воздуха, можно разделить на три основные категории: открытое рециркуляционное охлаждение, воздухоочистители и закрытые или открытые системы охлажденной воды. При очистке воды открытые рециркуляционные системы охлаждения аналогичны открытым системам охлажденной воды.

Основными механическими компонентами системы кондиционирования воздуха являются системы распределения воздуха и воды, холодильная машина и система отвода тепла. Охлаждение для кондиционирования воздуха обычно обеспечивается циклами абсорбции или сжатия.

Абсорбционное охлаждение использует пар низкого давления или горячую воду высокой температуры в качестве источника энергии, воду в качестве хладагента и бромид лития или хлорид лития в качестве абсорбента.

Компрессионные холодильные системы обычно используют в качестве хладагента галогенуглеродное соединение или аммиак. Двигатель внутреннего сгорания, турбина или электродвигатель обеспечивают мощность для привода центробежного или объемного компрессора.

Охлаждение или охлаждение происходит, когда жидкий хладагент поглощает тепло путем испарения, как правило, при низкой температуре и давлении. Когда хладагент конденсируется, он отдает тепло любой доступной охлаждающей среде, обычно воде или воздуху.

ОДНОСТУПЕНЧАТЫЙ ХОЛОДИЛЬНЫЙ ЦИКЛ

Основной холодильный цикл, используемый для одноступенчатого сжатия пара, состоит из четырех компонентов в системе. Это компрессор, конденсатор, дозирующее устройство и испаритель. Жидкий хладагент низкого давления в испарителе отбирает тепло у охлаждаемой жидкости и испаряется. Затем пар низкого давления сжимается до давления, при котором пары хладагента могут конденсироваться доступной охлаждающей средой. Затем пар поступает в конденсатор, где охлаждается и конденсируется. Жидкий хладагент поступает из конденсатора в дозирующее устройство, где его давление снижается до давления в испарителе. Таким образом, цикл завершается.

В промышленных или коммерческих системах кондиционирования воздуха тепло обычно отводится воде. Можно использовать прямоточное охлаждение, но муниципальные ограничения и стоимость воды обычно диктуют процессы рециркуляции и испарительного охлаждения.

Испарительные конденсаторы или градирни обычно используются для испарительного охлаждения. В качестве альтернативы можно использовать пульверизатор. Рециркуляция воды в системе охлаждения снижает потребность в подпиточной воде до уровня менее 3% от количества воды, необходимого для прямоточного охлаждения.

Холодопроизводительность измеряется в тоннах холода. Тонна холода определяется как способность отводить тепло со скоростью 12 000 БТЕ/час в испарителе или чиллере.

Абсорбционная холодильная система, которая удаляет 12 000 БТЕ/ч (обеспечивает кондиционирование 1 тонны воздуха), требует подводимой тепловой энергии примерно 18 000 БТЕ/ч для запуска процесса абсорбции. Это означает, что отвод тепла в градирне составляет приблизительно 30 000 БТЕ/ч на тонну холода. При перепаде температуры в градирне на 15°F (8°C) для отвода тепла абсорбционной системой требуется циркуляция приблизительно 4 галлонов воды в минуту на тонну кондиционера. Испарение оборотной воды происходит со скоростью приблизительно 3,7 галлона в час на тонну.

Кроме насосов подачи раствора и хладагента, в абсорбционной системе нет движущихся частей. Хотя это экономическое конструктивное преимущество, необходимо также учитывать стоимость производства необходимого пара низкого давления или горячей воды высокой температуры (HTHW).

Компрессионные системы также создают дополнительную тепловую нагрузку. Это происходит из-за энергии, необходимой для сжатия газообразного хладагента низкого давления и низкой температуры из испарителя и доставки его в конденсатор при более высоком давлении. Энергопотребление компрессора составляет приблизительно 3000 БТЕ/ч на тонну холода. Соответственно, нормальный отвод тепла в компрессорной системе составляет приблизительно 15 000 БТЕ/ч на тонну холода, что требует испарения около 2 галлонов/ч охлаждающей воды.

Компрессионные холодильные системы требуют скорости циркуляции охлаждающей воды примерно 3 галлона в минуту на тонну холода при перепаде температуры в градирне на 10°F.

Основным потребителем энергии в компрессорной холодильной системе является компрессор, который предназначен для работы при определенном напоре при заданной нагрузке. Это давление равно давлению хладагента в конденсаторе. Термин «высокий напор» относится к давлению в конденсаторе, которое выше, чем оно должно быть при определенных условиях нагрузки.

Высокий напор может быть дорогостоящим по двум причинам. Во-первых, это представляет опасность отключения системы; система безопасности остановит двигатель компрессора, когда в компрессоре будет превышено безопасное максимальное давление напора. Во-вторых, увеличение потребляемой мощности происходит, когда компрессор работает с напором выше расчетного.

Загрязнение трубок конденсатора является частой причиной высокого давления напора. Загрязнение увеличивает сопротивление передаче тепла от хладагента к охлаждающей воде. Для поддержания той же скорости теплопередачи необходимо повысить температуру хладагента. Компрессор выполняет эту потребность, увеличивая давление, при котором хладагент конденсируется. При использовании центробежного чиллера повышение температуры конденсации на 1°F увеличивает энергопотребление компрессора примерно на 1,7%.

Загрязнение и образование накипи в абсорбционных системах также снижают эффективность работы. Поскольку самые высокие температуры воды существуют в конденсаторе, отложение происходит в первую очередь в этом блоке. В экстремальных условиях в абсорбере также может образоваться накипь.

Осаждение в конденсаторе создает более высокое противодавление в генераторе, поэтому для высвобождения хладагента из абсорбента требуется повышенное количество пара или HTHW. В результате повышается давление паров хладагента и увеличивается разница температур между конденсирующимся водяным паром и охлаждающей водой. Хотя это компенсирует сопротивление тепловому потоку, для обеспечения повышенного подводимого тепла требуется больше энергии.

Если водные условия настолько суровы, что вызывают отложения в абсорбере, абсорбер удаляет меньше хладагента, и охлаждающая способность снижается. Сокращение циркуляции хладагента снижает способность оборудования удовлетворять потребности в охлаждении.

Если скорость абсорбции в абсорбере снижается, когда абсорбент нагревается выше нормальной температуры в генераторе, также существует опасность чрезмерной концентрации соляного раствора. Такая чрезмерная концентрация может вызвать кристаллизацию рассола, что приведет к отключению системы.

Загрязнение и образование накипи тратят энергию впустую и в конечном итоге могут привести к незапланированному отключению системы. Эффективная очистка воды может свести к минимуму вероятность высокого напора и избыточного потребления пара, вызванных отложениями в конденсаторе.

Коррозия может вызвать проблемы как в открытых контурах рециркуляции, так и в контурах охлажденной воды. Когда коррозия не контролируется должным образом, образующиеся продукты коррозии препятствуют теплопередаче, увеличивая потребление энергии таким же образом, как и образование отложений и накипи. Неконтролируемая коррозия может привести к протечкам теплообменника и катастрофическим отказам системы.

При любом охлаждении важно следить за работой градирни. Надлежащее техническое обслуживание градирни максимизирует эффективность охлаждения или способность отводить тепло. Это очень важно для непрерывно работающего холодильного оборудования в условиях полной нагрузки.

Для достижения наилучших результатов заполнение градирни следует содержать в чистоте и защищать от порчи. Система водораспределения должна обеспечивать равномерное смачивание насыпи для оптимального воздушно-водяного контакта.

Другие компоненты, такие как каплеуловители, опоры для наполнения, регулирующие клапаны, распределительные панели и вентиляторы градирни, должны содержаться в чистоте для обеспечения эффективного отвода тепла. Неэффективное охлаждение или отвод тепла повышают температуру воды в отстойнике градирни и, следовательно, воды, подаваемой в конденсатор. Это приводит к необходимости конденсировать хладагент при более высокой температуре (абсорбция) или более высокой температуре и давлении (сжатие), чтобы отводить тепло с той же скоростью в более теплую воду. Это увеличивает количество энергии (пар, горячая вода, электричество), необходимой для работы системы.

ПРОБЛЕМЫ С ОТКРЫТОЙ РЕЦИРКУЛЯЦИЕЙ ОХЛАЖДАЮЩЕЙ ВОДЫ

Вода в открытых системах охлаждения подвержена проблемам образования накипи, коррозии, образования слизи и водорослей.

Окалина

При испарении воды в градирне или испарительном конденсаторе чистый пар теряется, а растворенные твердые вещества концентрируются в оставшейся воде. Если позволить этому циклу концентрации продолжаться, растворимость различных твердых веществ в конечном итоге будет превышена. Затем твердые частицы будут откладываться в виде накипи на более горячих поверхностях, таких как трубки конденсатора. Отложение обычно представляет собой карбонат кальция. Также могут возникать отложения сульфата кальция, кремния и железа, в зависимости от минералов, содержащихся в воде. Осаждение препятствует теплопередаче и снижает эффективность использования энергии.

Осаждение предотвращается пороговыми ингибиторами, которые увеличивают кажущуюся растворимость растворенных минералов. Поэтому они не осаждаются и удаляются продувкой. Продувка автоматически заменяется свежей водой.

Отношение растворенных твердых веществ в оборотной воде к их содержанию в подпиточной воде называется «циклами концентрирования». При правильной обработке количество циклов концентрирования можно увеличить, так что потребуется меньше подпиточной воды и, следовательно, меньше химикатов (таблица 34-1).

	Суточная потребность в воде (гал)		Годовые расходы на воду
Размер башни тонн охлаждения	2 цикла	5 циклов	2 цикла	5 циклов
250	10 800	6 750	$972	608 долларов
600	25 920	16 200	$2333	$1458
3000	129 600	81 000	11 664 долл. США	$7290

Охлаждающая способность градирни зависит от того, насколько тонко вода распыляется на капли. Капли меньшего размера теряют больше тепла в атмосферу; однако большее количество более мелких капель уносится воздухом, проходящим через градирню. Эта «потеря парусности» или «потеря сноса» становится частью общей продувки системы. Потери на ветер составляют примерно от 0,1 до 0,3% скорости циркуляции воды.

Парусность может иметь нежелательные последствия, такие как окрашивание зданий, появление пятен и ухудшение отделки автомобилей. Эти проблемы вызваны растворенными твердыми частицами в циркулирующей воде, которые испаряются досуха, когда капли воды падают на поверхности. Поскольку химикаты для обработки воды вызывают лишь незначительное увеличение содержания растворенных твердых частиц в воде, они обычно не вносят существенного вклада в проблемы с пятнами.

Непрерывная продувка или выпуск воздуха достаточны для контроля накипи в некоторых системах охлаждения. Важность непрерывной продувки, в отличие от периодического полного слива, невозможно переоценить. Объем воды в большинстве систем охлаждения невелик по сравнению с количеством испаряемой воды. Поэтому за короткий период времени могут образоваться избыточные концентрации твердых веществ. Непрерывная продувка предотвращает образование чрезмерных концентраций твердых частиц в воде градирни.

Чтобы поддерживать твердые вещества в растворе, вода с высоким содержанием щелочи и жесткости может потребовать подачи серной кислоты или кислой соли в дополнение к продувке. Кислотная подача требует осторожного обращения и контроля и должна использоваться только там, где в противном случае скорость продувки была бы чрезмерной.

Умягчение подпиточной воды с помощью цеолита натрия также является эффективным способом борьбы с накипью. Однако этот процесс не снижает щелочность градирной воды. Поскольку получающаяся в результате вода с низкой жесткостью, высокой щелочностью и высоким pH особенно агрессивна по отношению к медным сплавам, в дополнение к умягчению может потребоваться подача кислоты. Кроме того, контроль коррозии углеродистой стали в умягченной воде сложнее, чем в жесткой.

Полифосфаты имеют определенное значение для борьбы с накипью, но их следует применять с осторожностью, поскольку гидролиз полифосфата приводит к образованию ионов ортофосфата. Если этот процесс не контролируется должным образом, могут возникнуть отложения фосфата кальция. В настоящее время доступны химические вещества, которые препятствуют образованию накипи без этого нежелательного побочного эффекта. Поэтому полифосфаты в настоящее время используются главным образом для замедления коррозии.

Обработка, сдерживающая рост частиц карбоната кальция и предотвращающая их отложение, может обеспечить приемлемую скорость продувки и устранить необходимость снижения pH с помощью кислоты. Фосфонаты особенно полезны в качестве пороговых ингибиторов образования накипи и диспергаторов оксида железа. Некоторые низкомолекулярные полимеры также обладают способностью контролировать образование отложений карбоната кальция.

Взвешенные твердые частицы (воздушная пыль и мусор из воздуха, проходящего через градирню) способствуют общему загрязнению и могут усугубить образование накипи. Отложения могут также вызывать локальную коррозию под отложениями.

Загрязнение поверхностей теплообмена имеет изолирующий эффект, снижающий энергоэффективность процесса. Неспособность контролировать образование накипи также снижает скорость теплопередачи. Соответственно, правильно разработанная программа очистки должна включать полимерные диспергаторы и агенты для контроля образования накипи, чтобы свести к минимуму общее загрязнение и предотвратить образование накипи.

Коррозия

Вода в открытой рециркуляционной системе охлаждения вызывает коррозию, поскольку насыщена кислородом. Системы в городских районах часто улавливают кислые газы из воздуха, что может способствовать уменьшению накипи. Однако чрезмерное поглощение газа может привести к сильному коррозионному воздействию воды.

Ингибиторы коррозии на основе хроматов очень эффективны, но в настоящее время их использование в комфортных градирнях запрещено. Наиболее часто используемыми ингибиторами коррозии являются фосфаты, молибдаты, цинк, полифосфаты, силикаты и средства на органической основе. Эти ингибиторы можно применять в диапазоне обработки с низким или щелочным pH.

При низком pH высокий уровень фосфатов используется для обеспечения пассивации стали. При высоком pH используется комбинация различных ингибиторов коррозии и агентов для контроля отложений. В этих программах используются органические ингибиторы в сочетании с цинком, фосфатом или молибдатом. Там, где это неприемлемо для окружающей среды, силикаты могут использоваться при щелочном pH. Этот тип программы ингибиторов также включает агенты контроля отложений. Однако концентрацию кремнезема необходимо контролировать, чтобы предотвратить отложение силиката, который образует твердую и стойкую накипь.

Азолы, действующие как ингибиторы коррозии меди, используются в большинстве программ для улучшения защиты меди от коррозии и минимизации точечной коррозии черных металлов.

Поскольку тепловая нагрузка на многие системы градирен меняется в зависимости от погодных условий, скорость испарения воды имеет тенденцию быть неравномерной. В результате защита системы охлаждения может быть ниже желаемой или ожидаемой в условиях больших колебаний нагрузки. Автоматизированное оборудование управления очисткой воды существенно улучшает результаты очистки в системах, работающих в этих условиях.

Слизь и водоросли

Для борьбы с водорослями и биологической слизью в открытых системах охлаждения доступны многие типы противомикробных препаратов. Часто используются неокисляющие органические материалы (такие как соли четвертичного аммония, другие органические соединения азота и сероорганические соединения). Некоторые противомикробные препараты могут быть обезврежены перед выбросом в окружающую среду. Микробиологические программы часто используют комбинацию неокисляющих и окисляющих химических веществ. К окислителям относятся хлор, гипохлориты, органические доноры хлора и соединения брома. Для газообразного хлора требуется оборудование для хлорирования и средства управления, которые нецелесообразны для большинства систем кондиционирования воздуха. Хлор и гипохлориты следует применять с осторожностью, поскольку избыток хлора усилит коррозию и может способствовать ухудшению состояния древесины градирни и снижению эффективности теплопередачи. Для получения дополнительной информации о микробиологических проблемах и использовании противомикробных препаратов в системах охлаждения см. главу 26.

ВОЗДУХОМОЙКИ

Воздухоочистители представляют собой распылительные камеры, в которых воздух кондиционируется за счет прямого контакта с водой. Охлажденная вода содержится в открытой системе или циркулирует из закрытой системы.

Воздухоочистители удаляют из воздуха пыль, дым и запахи. Кроме того, воздух, возвращаемый производственным процессом, может содержать уникальные загрязнители, которые необходимо удалять. Технологические загрязнители включают волокно и масло на текстильных предприятиях, табачную пыль на табачных предприятиях и проклеивающий материал на ткацких предприятиях.

Фильтры удаляют твердые частицы из воздуха до того, как он пройдет через секцию распыления. Лопасти сепаратора предотвращают попадание тумана или капель воды из устройства вместе с воздухом. Помимо очистки, мойки воздуха обычно выполняют и другие функции. Температуру и влажность воздуха можно контролировать, регулируя температуру распыляемой воды.

Зимой при увлажнении воздуха часть воды испаряется. Это увеличивает концентрацию твердых веществ в оставшейся жидкости. Как правило, накипь не образуется, поскольку температура воды относительно низкая. Если температура распыляемой воды ниже точки росы входящего воздуха, воздух осушается. Летом осушение включает конденсацию водяного пара из воздуха, растворение твердых частиц в рециркуляционной воде и перелив воды из нижнего поддона или поддона воздухоочистителя.

Коррозия может развиваться в воздухоочистителях, как и в системах рециркуляции охлаждающей воды. Оросительная вода насыщена атмосферным кислородом, а содержащиеся в воздухе кислотные загрязняющие вещества снижают pH и способствуют ее коррозионной активности. Соответственно, использование ингибитора коррозии важно при очистке воздухоочистителей.

Чистота очистителя воздуха помогает предотвратить появление неприятных запахов в воздухе. Объем воздуха по отношению к скорости циркуляции воды в воздухоочистителях намного больше, чем в градирнях. Поэтому склонность к накоплению шлама гораздо больше. Шлам может вызвать локальную коррозию или способствовать биологической активности, вызывающей запахи. Таким образом, диспергаторы и/или поверхностно-активные вещества являются неотъемлемой частью программы очистки воды для воздухоочистителей.

Омываемый воздух также содержит многочисленные микроорганизмы и материалы, которые будут питать бактерии. Таким образом, биологическая слизь представляет собой серьезную проблему для моек воздуха. Неокисляющие химические вещества используются для микробиологического контроля. Однако в результате такой обработки могут появиться нежелательные запахи.

Если воздухоочиститель необходимо стерилизовать, поток воздуха останавливают и раствор окисляющего или неокисляющего противомикробного средства циркулирует через моечный аппарат. Затем устройство необходимо промывать из шланга до тех пор, пока материал, разрыхленный в результате обработки, не будет тщательно смыт со дна воздухоочистителя.

ЗАКРЫТЫЕ ВОДЯНЫЕ СИСТЕМЫ

Закрытые системы не подвержены образованию накипи, за исключением случаев использования жесткой подпиточной воды. Многие закрытые системы используют умягченную цеолитом воду или конденсат в качестве подпитки для предотвращения образования накипи.

В закрытых системах концентрация кислорода ниже, чем в аэрируемых системах. Следовательно, вероятность коррозии намного ниже. Однако существует некоторая коррозия, и незакрепленные продукты коррозии могут вызвать загрязнение трубопроводов, автоматических клапанов и вентиляционных отверстий.

Теоретически для закрытых систем водоснабжения не требуются ингибиторы коррозии. Любой кислород, введенный с исходной подпиточной водой, должен вскоре истощаться за счет окисления металлов системы, после чего коррозия больше не должна возникать. Однако закрытые системы обычно теряют достаточно воды и пропускают достаточно воздуха, чтобы требовать защиты от коррозии.

Чаще всего используются ингибиторы на основе молибдатов, силикатов или нитритов. Использование хроматов может быть ограничено из-за правил, которые классифицируют их как канцерогены. Необходимое количество ингибитора зависит от температуры воды в системе и ее металлургии. Закрытые системы обычно требуют незначительной дополнительной обработки после первоначальной загрузки. Следовательно, относительно высокие уровни обработки могут быть использованы для обеспечения большего запаса прочности при относительно низких затратах.

Программы на основе сульфитов также используются для контроля коррозии. В отличие от других ингибиторов пленка ингибитора коррозии не образуется; сульфит предотвращает кислородную коррозию, реагируя с растворенным кислородом и удаляя его. Щелочной рН поддерживается для предотвращения кислотной коррозии. В случае утечек воздуха потребность в сульфитах не пропорциональна потерям воды и может быть очень высокой. Высокое потребление сульфита увеличивает содержание растворенных твердых частиц в оборотной воде и увеличивает стоимость очистки. Поэтому утечка воздуха должна быть сведена к минимуму.

Изолирующие муфты используются в закрытых системах для контроля гальванической коррозии. Эти соединения в основном представляют собой фенольные смолы, которые могут разрушаться при высоком pH.

КОНТРОЛЬ ВОДНОГО БАЛАНСА

Погодные изменения вызывают изменения концентрации твердых частиц в открытых системах водяного охлаждения и особенно в воздухоочистителях. Конструкция системы кондиционирования воздуха не всегда должным образом удовлетворяет потребности в очистке воды. Часто в конструкциях градирен уменьшают объемы водосборника, чтобы минимизировать вес системы. Это приводит к более низкому соотношению между объемом и скоростью циркуляции, что вызывает более быстрое изменение концентрации твердых частиц в воде при изменении нагрузки. Кроме того, водяные поддоны малой емкости используются в испарительных конденсаторах и воздухоочистителях, чтобы уменьшить пространство и вес.

Программа очистки воды может быть затруднена любым из следующих факторов:

• градирни возле дымовых труб могут улавливать содержащиеся в воздухе загрязнения и кислые газы
Градирни
• часто устанавливаются и эксплуатируются таким образом, что значительное количество воды выходит из системы при отключении
• в жаркую погоду может потребоваться дополнительная подпиточная вода для снижения температуры воды

Для открытых систем эффективная и действенная программа очистки включает непрерывную продувку, непрерывную подачу ингибитора коррозии и диспергатора, а также ежедневные испытания воды. Системы не должны обрабатываться и контролироваться исключительно на основе еженедельных тестов. Для обеспечения адекватной защиты может потребоваться дополнительная химическая обработка.

ОБЩИЕ ПОЛОЖЕНИЯ

Важность быстрого начала химической обработки трудно переоценить. Новые установки будут иметь прокатную окалину на металлических поверхностях и будут содержать масло, состав для труб, окалину при пайке и сварке, а также строительный мусор. Системы, ранее эксплуатировавшиеся без водоподготовки (или с неэффективной водоподготовкой), содержат продукты коррозии, которые могут отслаиваться при начале защитной обработки. Такие материалы могут препятствовать потоку воды, вызывать загрязнение и повышать потенциал гальванической коррозии. Взвешенные твердые частицы могут вызвать неисправность автоматических клапанов и органов управления, а также сократить срок службы механических уплотнений насосов.

Такие системы должны быть тщательно очищены (механически и химически), осушены и промыты. Обычно используемые чистящие средства представляют собой органические фосфаты, полифосфаты, синтетические моющие средства, диспергаторы и комбинации этих материалов. Постоянную защитную обработку следует начинать сразу же после очистки, так как чистые металлические поверхности в системе особенно подвержены коррозии.

Системы кондиционирования воздуха, которые не работают круглый год, должны быть должным образом защищены в периоды простоя. Открытые системы охлаждающей воды должны быть полностью опорожнены. Конденсаторы следует открывать и проверять в конце каждого сезона кондиционирования воздуха. Бассейны градирен или воздухоочистителей должны быть тщательно очищены и промыты.

Если система хранится в сухом состоянии, конденсатор следует плотно закрыть после того, как он полностью высохнет. В идеале он должен быть затем заполнен азотом и герметизирован. Если вода не удаляется из простаивающей системы, требуется дополнительная защита, чтобы компенсировать повышенный потенциал коррозии. Следует использовать более высокую концентрацию ингибитора коррозии, подходящую для длительного хранения.

Если температура воды в закрытой системе будет равна или ниже точки замерзания, для защиты необходимо добавить антифриз. При использовании антифриза на основе этиленгликоля необходимо слить из системы воду, обработанную хроматами, поскольку эти материалы несовместимы. Однако хромат совместим с растворами метанола, хлорида кальция и хлорида натрия. Ингибиторы на основе молибдатов, нитритов и силикатов можно использовать с любым из этих растворов антифриза.

Секции сепараторов градирен могут собирать солевые отложения в результате частичного или периодического увлажнения. Поскольку достаточное количество обработанной воды не достигает секций водоотделителя во время работы, нельзя ожидать, что химические вещества, добавляемые в воду, обеспечат защиту. Соли, грязь и мусор также скапливаются на каплеотделителях и экранах воздухоочистителей и испарительных конденсаторах. Такие участки следует регулярно промывать из шланга.

При скоплении значительного количества грязи необходима механическая очистка. В условиях промышленных предприятий механическая очистка может потребоваться несколько раз в течение сезона кондиционирования воздуха.

Рисунок 34-1. Надлежащая практика очистки воды и плановое техническое обслуживание могут помочь предотвратить неожиданное отключение оборудования для кондиционирования воздуха.

Рисунок 34-2.

Абсорбционная холодильная система.

Рисунок 34-3. Компрессионная холодильная установка.

Рис. 34-4. Загрязненный конденсатор может привести к увеличению напора и потере энергии.

Рис. 34-5. Неспособность контролировать биологический шлам снижает теплопередачу.

Рис. 34-6 Воздухоочиститель с открытой системой водяного охлаждения.

Рис. 34-7 Воздухоочиститель с закрытой системой охлажденной воды.

Кондиционирование и охлаждение | Phoenix, AZ

Рекомендуемые акции

Ищете выгодные предложения? Компания A/C and Refrigeration хочет помочь вам сэкономить на необходимых вам услугах HVAC. Ознакомьтесь с нашими последними акциями!

Специальное предложение месяца

Скидка 30 долларов США

Скидка 30 долларов США Промывка линии конденсата
*Условия применяются — не включает плату за поездку

Узнать больше

Специальное предложение месяца

Скидка 50 долларов США

Скидка 50 долларов США на ремонт*
*Условия применяются — не включает плату за поездку

Узнать больше

Специальное предложение месяца

Скидка 300 долларов США

Скидка 300 долларов США на установку новых систем кондиционирования
*Условия применимы — не включают плату за поездку

Узнайте больше

Посмотреть все наши акции

Наши клиенты любят нас!

Лупе только что ушла. .. так хорошо поработала! Держали меня в курсе, спрашивали, есть ли у меня какие-либо опасения, и сегодня, благодаря A&C Refrigeration, все было в отличной форме. Эта компания предлагает абсолютно ЛУЧШЕЕ обслуживание клиентов, и Я ИХ ЛЮБЛЮ..

Тони Вудрафф

Я пользуюсь этой услугой более 17 лет, и они не имеют себе равных в заботе о своих клиентах и ​​предоставлении качественных продуктов. Недавно у меня дома был установлен новый тепловой насос Trane, и установка…

Деннис С.

28.04.23 Лупе Меса работала над 4 блоками. Он постоянно давал мне знать, что происходит, и следил за тем, чтобы мы были готовы к лету в Аризоне. Я очень рекомендую Лупе всем, кто ищет отличный…

Тим Гиббс

Я договорился о встрече, чтобы проверить наш кондиционер до того, как наступила летняя жара. На встречу было легко попасть. Представитель, назначивший встречу, был приятным и услужливым. Я получил сообщение о встрече и времени прибытия….

Настройка кондиционера

Лупе и Майкл были превосходны! Знающий, пришел вовремя, закончил досрочно (сдувал листья с крыши) и помог мне синдицировать мой iPhone с таймером Honeywell.
