Котел для бани чертежи: Как изготовить металлический котел для бани своими руками, чертежи котлов, особенности их сборки и монтажа

Как сделать котёл в баню своими руками по чертежу, какие инструменты и материалы использовать

Металлический котёл для бани это прекрасная альтернатива печи из кирпича. Его можно изготовить своими руками, при минимальных навыках сварочных работ. По качеству котёл для бани своими руками не будет уступать, изготовленному промышленно. Котёл можно смастерить из металлической трубы, толстостенной бочки или листового железа.

• Особенности конструкции котла для бани
• Необходимый инструмент и материалы
• Котёл для бани из бочки
• Котёл в баню из листов металла

Особенности конструкции котла для бани

По своему устройству котёл для бани чертёж имеет абсолютно другой, чем обычные баки для нагрева воды. Неслучайно их ещё называют каменками, они оборудованы специальным карманом для нагрева камешков, из-за этого такие котлы довольно быстро протапливаются, а теплоёмкость их высокая.

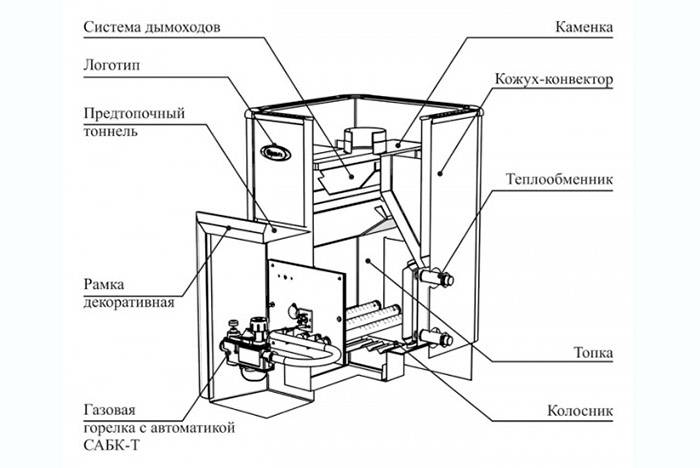

Устройство котла:

• топка, предназначенная для горения топлива;
• дымоход, по которому дым от сгоревшего топлива выводится;
• зольник для вынимания золы;
• каменка, которая перераспределяет и отводит тепло;
• бачок для воды.

Бак для бани можно изготовить и без каменки, тогда баня нагреется лишь от стенок бака и котла, однако, пар будет довольно тяжёлым, так как от топки тепло будет использоваться лишь на прогрев воды. А вода быстро закипит и заполнит баню плотным паром.

Топку изготавливают из металла с толстыми стенками, так как она несёт максимальную нагрузку тепла, и металл тонкий очень скоро прогорит. На дне топочной камеры обязательно устанавливают колосник, сквозь который зола от древесного топлива высыпается в зольник. Колосник должен быть толщиной не меньше пяти миллиметров.

Зольник – это место, находящееся под топкой, предназначенное для сбора золы и удобного её извлечение. Через дверь зольника воздух попадает в топку, благодаря чему топливо горит.

Дымоход – это канал для выхода из печи дыма. Он должен быть оснащён шибером или задвижкой

, уровнем открытия, которых можно регулировать вытягивание дыма. Дымоход проходит через каменку или бак, нагревает их и оканчивается трубой для вывода дыма.

Каменка – встроенный или навесной резервуар в котле, в который помещены специальные банные камни. Размер каменки зависит от габаритов котла и самой парилки. Существует правило: размеры водяного бака, каменки и топки не должны сильно различаться.

Необходимый инструмент и материалы

Чтобы сделать котёл для бани своими руками потребуется инструмент:

• аппарат сварочный;
• болгарка с кругом отрезным.

Кроме листов металла или бочки потребуются так же:

• обрезки швеллера и арматуры для сквозных внутренних перегородок;
• лист металла толщиной минимум 5 миллиметров для колосника;
• труба диаметром около десяти сантиметров;
• петли металлические для дверки;
• кран для бака.

Также необходимо изучить чертежи котлов для бани, в них нет ничего сложного.

Для формирования экрана, который позволяет лучше распределить тепло по всему парильному помещению, применяют кирпич огнестойкий. Его выкладывают вплотную по внешней стороне стенок или на небольшом расстоянии, или облицовывают им внутренние стенки топочной камеры.

Котёл для бани из бочки

Самая простая конструкция, которая позволяет изготовить котёл своими руками из подручных материалов. Такой котёл для бани выполняют из бочки с толщиной металлических стенок не меньше трёх миллиметров – стенки более тонкие быстро прогорают.

1. Вырезают дно бочки и вместо него ставят дно из металла толщиной не меньше пяти миллиметров с приваренными к нему ножками из остатков балки или швеллера.
2. На расстоянии примерно пять сантиметров от дна будущего котла выпиливают болгаркой окошко размером в пятнадцать на десять сантиметров – это будет дверка зольника и поддувала. Саму дверцу выпиливают из куска металла. Приваривают к ней ручку-задвижку и петли. Прикрепляют дверку на место.
3. Выше зольника на шесть сантиметров внутри бочки приваривают колосник. Это лист металла, который вырезают по размеру бочки, с дырками для высыпания золы и забора воздуха. Отверстия, как правило, делают долевыми, в центре, длиной в половину диаметра колосника. Можно внутри колосника просто приварить стержни из арматуры.
4. Выше колосника на десять сантиметров по аналогии с дверкой поддувала вырезают отверстие топки, размером как минимум двадцать пять на сорок сантиметров, а то будет неудобно закладывать в неё дрова. Также приваривают петли, ручку-задвижку и крепят дверку на место. Стенки топочной камеры облицовывают кирпичом огнеупорным.
5. Над топкой располагают каменку, при этом высота топки равна третьей части высоты бочки. Перегородку между топкой и каменкой выполняют из остатков швеллера, но между ними отверстия не должны быть больше камешков. Высота каменки примерно такая же, как у топки. В середине каменки нужно сделать окно с дверкой – через него внутрь котла кладут камни и поддают воду, во время процесса мытья.
6. Верхняя часть бочки выполняет функцию бака для воды. Между баком и каменкой перегородка должна быть цельной, швы тщательно проварены, а в центре перегородки нужно сделать отверстие диаметром примерно десять сантиметров. К нему приваривают трубу высотой в 2 раза больше, чем высота ёмкости для воды. В таком баке вода нагревается благодаря проходящему по трубе горячему дыму, а также тепла, идущего от камней в каменке.
7. Сверху бака выполняют крышку, через которую наливают воду. Можно оставить просто отверстие, но тогда бак не очень удобно будет мыть. Снизу бака приваривают отрезок полудюймовой трубы, а к ней резьбой прикрепляют кран. Получившийся котёл в баню зачищают от ржавчины и накипи и покрывают полимерной термостойкой краской, её можно купить в магазинах, продающих печи для бани.

Котёл в баню из листов металла

Изготавливается по аналогии с котлом из бочки, но форма будет некруглой, а квадратной или прямоугольной. Используемый материал – листовой металл толщиной не меньше трёх миллиметров. Дверки котла можно сделать из остатков металла или купить в магазине готовые и приварить. Начинать производство котла для бани своими руками лучше всего с чертежа, поскольку точный раскрой сэкономит материал.

Котёл состоит из бака для воды с проходящей сквозь него дымовой трубой; каменки с облицовкой и пазухами; топки с кирпичной кладкой и дверками зольника и топки. На каждой секции приварены ограничители.

Расположение элементов конструкции такое же, как в котле из бочки: снизу зольник-поддувало, над ним топка, выше её – каменка. Котел можно сделать разборным, если между собой секции не сваривать. Стыки от дыма изолируют асбестом.

Котёл в баню из листов металла даёт возможность немного улучшить конструкцию и вынести топку в предбанник или отделение мойки, этим её удлинив. Водонагревательный бак можно расположить над каменкой или на одной из стен.

монтаж, чертежи (фото и видео) – «StroyLab» – портал о строительстве и ремонте

Строительство русской бани может быть выполнено как специалистами, так и своими силами, что окажется более экономичным вариантом. Если вы принимаете решение строить баню самостоятельно, важно обратить особое внимание на котел, который может быть сделан собственными руками. Но следует помнить, что между котлом для бани и печью есть существенная разница, так как печь строится из кирпича, а котел для бани из металла.

Русская баня традиционно является местом, где можно прекрасно отдохнуть телом и душой.

Типовая конструкция печи для бани.

Этапы изготовления печи из бочки емкостью 200 л.

Конструкция котла для бани подразумевает заготовку, в этом качестве чаще всего используется отрезок металлической трубы определенной ширины, можно использовать металлическую бочку. Для того чтобы с ней было удобно работать, необходимо снять ее дно. Бывает так, что ни бочки, ни трубы нет — в этом случае корпус котла можно изготовить своими руками, для этого нужно обладать определенными навыками в сварке. Если сварить несколько листов металла, то корпус котла можно считать готовым. Надо отметить, что сконструировать котел для бани своими руками является наиболее легким и простым решением для обогрева небольшой бани, при этом не предполагается значительных финансовых затрат.

Содержание

• 1 Что необходимо для изготовления котла?
• 2 Монтаж своими руками
• 3 Полезные рекомендации

Что необходимо для изготовления котла?

Изготовление котла длительного горения.

Прежде чем начать делать котел для бани, нужно приобрести заготовку, в этом качестве лучше всего использовать бочку, емкость которой составляет 200 л (лучше останавливать свой выбор на бочке, которая сделана из толстого металла). Еще можно использовать отрезок металлической трубы, диаметр такой трубы должен быть от 50 до 80 см, а длина не превышать 100 см. Заготовка таких размеров для котла подойдет отлично, подобный самодельный котел сможет нагреть помещение площадью до 12 м². В этом плане стоит воздержаться от использования заготовки, которая сделана из нержавеющей стали, поскольку теплопроводность такого материла низкая и для того чтобы нагреть помещение до нужной температуры, понадобится больше топлива, что влечет за собой значительные расходы.

Для того чтобы сделать дно своими руками, понадобится металлический круг, толщина такого круга не должна превышать 5 см.

В качестве опор можно использовать отрезки арматуры, диаметр которых должен составлять 14 мм, а длина 3 см, а еще нужна будет заготовка под колосник. Чтобы сделать такую заготовку, надо взять круг металла достаточной толщины (не менее 5 см, чем больше, тем лучше) с продольными прорезями, через них воздух поступает к топливу. Нужно взять еще один металлический круг, который будет использоваться в качестве крышки котла для бани, еще он будет служить опорой для камней, толщина его не должна превышать 10 мм.

Помимо этого, понадобится металлический лист для того, чтобы изготовить короб и перегородки в нем, бак из оцинкованной или нержавеющей стали для воды, отрезок трубы для дымохода и дверцы для топки.

Что касается инструментов, то понадобятся:

• сварочный аппарат;
• «болгарка», в которой должны применяться круги для резки металла с диаметром 180 мм.

Вернуться к оглавлению

Монтаж своими руками

Изготовление котла из листового металла.

Самодельные котлы для бани делаются достаточно просто. Внутри бочки или трубы нужно приварить отрезки арматуры (делать это надо точно друг над другом), они будут служить опорами. Арматуру нужно расположить горизонтально, параллельно друг другу, делается это на трех уровнях.

На первом уровне нужно будет расположить дно печи, второй уровень находится над дверцей поддувала и зависит от ее высоты. Что касается третьего уровня, то он должен находиться на расстоянии не менее 20 см от верха корпуса — бочки или трубы. Короб является важной деталью котла, его надо по горизонтали разделить на две части. В одну часть будут загружаться дрова или иное топливо, вторая часть нужна для того, чтобы собирать золу. Такой разделенный короб нужно приварить сбоку корпуса в предварительно прорезанное отверстие. Короб устанавливается для того, чтобы котел можно было топить из другого помещения (предбанника или улицы, что возможно, если вывести туда лицевую сторону короба). Ширина короба должна быть не меньше толщины стены или перегородки.

Можно вывести короб из парной, сделать это будет сложнее, чем установить там весь котел, однако такой котел для бани использовать гораздо удобнее — топить его можно, даже не выходя из парной.

Поддувало делается в виде выдвижного ящика, если сделать это таким образом, то дверца для него не понадобится. Если используется выдвижной ящик, то чистить котел от золы, прогоревшего топлива и пепла можно будет без труда. В нижней части корпуса нужно приварить дно печки и колосник, по уровню колосник должен совпадать с перегородкой короба. На крышке печи надо прорезать отверстие для дымоходной трубы, потом крышу нужно тоже приварить сверху корпуса. Отверстие необходимо прорезать не посередине крышки, а с краю, тогда камни для разогрева будет на нее укладывать удобнее. Бак для нагрева воды нужно сделать выносным, он прикрепляется к стене на высоте от 20 до 30 см от верха котла.

Вернуться к оглавлению

Полезные рекомендации

Снабжать баню горячей водой можно из дома, для этого нужно протянуть трубы или установить электрический водонагреватель в самой бане на водопроводе. Если все это сделать, то нет необходимости нагревать воду в баке, он просто устанавливается рядом с котлом, таким образом, будет удобно поливать водой раскаленные камни.

Чтобы использование котла для бани было безопасным, надо устроить экран, который убережет от разных случайностей. В качестве экрана можно использовать тщательно оструганные доски, которые нужно прибить горизонтально к столбикам из дерева или кирпича. Еще можно сделать стеночку высотой 1 м «на ребро» из кирпича. При этом нужно учитывать, чтобы экран не задерживал тепло, которое исходит от котла, тем не менее, такой экран должен ограждать раскаленный корпус от случайных прикосновений. Помимо этого, экран является оригинальным дизайнерским решением, которое используется в эстетических целях, таким образом можно замаскировать «неизящность» котла.
