Монтаж терморегулирующих вентилей

Кондиционеры и вентиляция : Подготовительные работы Установка оборудования Электрический монтаж оборудования Монтаж фреоновых магистралей: подготовка и резка труб гибка и соединение труб пайка медных труб прокладка фреоновых магистралей монтаж всасывающих магистралей особенности монтажа магистралей определение диаметра труб монтаж терморегулирующих вентилей Монтаж дренажных трубопроводов Герметичность холодильного контура Вакуумирование холодильного контура Заправка хладагента Наладка, испытание и сдача При монтаже терморегулирующих вентилей необходимо выполнять следующие требования: Корпус ТРВ устанавливается в горизонтальном положении на жидкостной магистрали как можно ближе к испарителю (рис. 1). Термосифон ТРВ должен находиться сверху. Рис. 1. Расположение элементов ТРВ Термобаллон должен быть установлен на трубопроводе всасывания так, чтобы его температура соответствовала температуре газа, выходящего из испарителя. Температура корпуса ТРВ должна быть выше температуры термобаллона. Размещение термобаллона зависит от диаметра трубопровода всасывания (рис. 2): диаметр трубопровода < 5/8″ (15,88 мм) — на «12–13 часов»; диаметр трубопровода от 3/4″ (18 мм) до 7/8″ (22 мм) — на «14 часов»; диаметр трубопровода от 1″ (25,4 мм) до 1 3/8″ (35 мм) — на «15 часов»; диаметр трубопровода более 1 3/8″ (35 мм) — на «16 часов». Рис. 2. Расположение термобаллона ТРВ на трубе Нельзя устанавливать термобаллон внизу трубы или на маслоподъемной петле, так как находящееся там масло искажает реальную температуру газа. Укреплять термобаллон следует только с помощью специального хомута, прилагаемого в комплекте с ТРВ. Применение другого крепежного материала категорически запрещается из-за деформации температурного поля и возможности ослабления контакта термобаллона с трубопроводом. Крепежный хомут должен быть затянут настолько, чтобы термобаллон нельзя было провернуть рукой. Термобаллон должен устанавливаться как можно ближе к выходу испарителя на горизонтальном участке (рис. 3). При установке термобаллона на вертикальном участке в момент запуска кондиционера жидкость, скопившаяся в нижней части трубопровода и в маслоподъемной петле, начинает испаряться, сильно охлаждая всасывающую магистраль. В результате могут возникнуть пульсации ТРВ, описанные в разделе 4. Если нет возможности установить термобаллон на горизонтальной трубе, то, как исключение, термобаллон может быть установлен так, чтобы поток хладагента был направлен сверху вниз. Капиллярная трубка должна подходить к термобаллону сверху, а термобаллон должен быть направлен вниз. Рис. 3. Установка термобаллона и трубки уравнивания давления ТРВ Термобаллон нельзя располагать на месте пайки трубопровода. Термобаллон должен быть тщательно теплоизолирован, чтобы наружный воздух не влиял на работу ТРВ. Перед установкой термобаллона на трубопроводе места прилегания должны быть тщательно очищены. Желательно на место прилегания нанести теплопроводную пасту. Уравнивающая труба ТРВ должна подходить к трубопроводу сверху и устанавливаться на расстоянии 100 мм от термобаллона. Расстояние от уравнивающей трубки до маслоподъемной петли должно быть не менее 100 мм. Если хладагент подается в испаритель через распределитель жидкости, то длины всех трубок, соединяющих распределитель с соответствующими секциями испарителя, должны быть одинаковыми. Пайку неразборного ТРВ следует производить при охлаждении корпуса ТРВ смоченной ветошью. Разборный ТРВ можно паять только в разобранном виде, сняв верхнюю часть корпуса и дроссельный клапан. Настройка ТРВ производится по методике, изложенной в разделе 4. Рис. 4. Типовый монтаж ТРВ: 1 — испаритель; 2 — манометр; 3 — регулировочный винт; 4 — капиллярная трубка термобаллона; 5 — уравнивающая трубка; 6 — жидкостная магистраль; 7 — термобаллон; 8 — газовая магистраль; 9 — маслоподъемная петля; 10 — место спая трубопровода

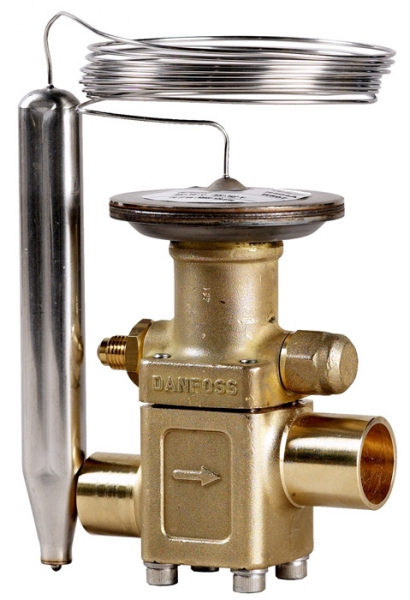

Вентиль терморегулирующий RFKA03E-3.4-15 (-40…+10 C, без MOP)

ТРВ Sanhua RFKA03E-3.4-10 предназначено для работы с хладагентами R404a/R507a, корпус изготовлен из латуни, клапанный узел — сменный, версия с внешним выравниванием, выходной патрубок под гайку с отбортовкой трубка диаметром 1/2″, присоединение внешнего выравнивания патрубок под гайку с отбортовкой трубка диаметром 1/4″, входное соединение под гайку с отбортовкой 3/8″. Функция MOP — отсутствует. Поставляется без клапанного узла. Аналог Danfoss TES2 (арт.068Z3403)

Технические
характеристикиЧертежи
и схемыДополнительная
информацияМодельный
ряд

Производитель	Sanhua
Модель	RFKA
Элементы	Вентиль в сборе
Тип вентиля	Механический
Рабочий диапазон	NC (-40… +10 °C)
Функция MOP (МДР)	Нет
Тип хладагента	R404A / R507
Уравнивание	Внешнее
Размер входного соединения	3/8 «
Тип входного соединения	Под отбортовку
Тип выходного соединения	Под отбортовку
Выход/равные размеры	1/2 «
Максимальное рабочее давление	34,0 bar
Материал корпуса	Латунь
Длина капиллярной трубки	1500 мм
Направление	Угловой
Вес	0. 4 кг

Чертежи

Габаритный чертеж ТРВ Sanhua

Дополнительная информация

Каталог ТРВ Sanhua серии RFKA (0.78Mb)

Инструкция по монтажу ТРВ Sanhua RFKA (0.32Mb)

Каталог аналогов (5.13Mb)

Полезные ссылки

Сайт производителя Sanhua

Модельный ряд

Вентиль терморегулирующий TEB2 (R23, без MOP) вход 3/8″ отбортовка, выход 1/2″ отбортовка

• Артикул: 068Z7009
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий TES 2 (-40…+10 C, без MOP) вход 3/8″ отбортовка, выход 1/2″ пайка

• Артикул: 068Z3403
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, без МДР, -40….+10C) S

• Артикул: 068Z3415
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий TES2 (-40…+10 C, без MOP)

• Артикул: 068Z3422
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, МДР, -40….-15C)

• Артикул: 068Z3409
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, МДР, -40….-5C)

• Артикул: 068Z3407
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, с МДР, -40….+10C) S

• Артикул: 068Z3417
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий TES 2 (-40…+10 C, с MOP)

• Артикул: 068Z3424
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TS 2 (R404A, с МДР, -40….+15C)

• Артикул: 068Z3402
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TS 2 (R404A, с МДР, -40….-5C)

• Артикул: 068Z3406
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TS 2 (R404A, без МДР, -40….+10C)

• Артикул: 068Z3400
• Страна: Дания
• В наличии: 1 шт

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

4’140,00 P

Вентиль терморегулирующий ТРВ TS 2 (R404A, без МДР, -40….+10C) S

• Артикул: 068Z3414
• Страна: Дания
• В наличии: много

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

2’530,00 P

Вентиль терморегулирующий ТРВ TX 2 (R22, без МДР, -40….+10C)

• Артикул: 068Z3206
• Страна: Дания
• В наличии: 1 шт

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

4’214,81 P

47,17 €

Вентиль терморегулирующий ТРВ TEX 2 (R22, без МДР, -40….+10C)

• Артикул: 068Z3209
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TEX 2 (R22, без МДР, -60….-25C)

• Артикул: 068Z3210
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TEX 2 (R22, с МДР, -40….+10C)

• Артикул: 068Z3211
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TEX 2 (R22, с МДР, -40….-15C)

• Артикул: 068Z3227
• Страна: Дания
• В наличии: 20 шт

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

4’440,00 P

Вентиль терморегулирующий TEB2 (R23, MOP55) вход 3/8″ отбортовка, выход 1/2″ пайка

• Артикул: 068Z3074
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

AHONA — термические байпасные клапаны Danfoss

AHONA — термические байпасные клапаны Danfoss

Дом О нас АХОНА> Продукты: Котлы> Продукты: Другое> Контакт США Стать дилер Ссылки Дилеры Всего

Данфосс Термические байпасные клапаны Термические клапаны ESBE типа TV предназначены для обеспечить оптимальную рабочую температуру внутри котла. Термостат внутри TV-клапана пропускает поток через байпас до желаемого достигается температура. Клапаны TV могут быть установлены на любом или обратки.   Монтаж подачи: Когда температура внутри котла достигает 160°F (72°C), термический ТВ-клапан позволит подавать горячую воду прямо в системой или косвенным нагревателем. Между 160°F и 170°F, клапан TV позволяет подающему потоку обходить и смешиваться с возвратной воды, поддерживая высокий уровень рабочей температуры. При температуре примерно 180°F (82°C) большая часть потока направлена в систему.   Обратный монтаж: Термический клапан TV обеспечивает полный байпас до тех пор, пока не появится обратный поток. температура поднимается до 140°F (60°C). Клапан телевизора открывается при достижении минимальной температуры возврата 140°F. Примерно в 158°F (70°C) большая часть потока будет проходить через систему.   Запуск: Должен быть установлен регулируемый балансировочный клапан (или шаровой кран). на обход. При полностью открытом байпасе дайте температуре уровни внутри котла, чтобы достичь нормального рабочего уровня. Обратите внимание, перепускной балансировочный клапан должен быть отрегулирован (дросселирован) если поток горячей воды не направляется автоматически в системы, в противном случае регулировка не требуется.   Скачать Danfoss Thermic Valve TV PDF

ГЛАВНАЯ ОБ AHONA™ . Часто задаваемые вопросы . Показать даты . Местонахождение . Корпоративная история . Финансовая помощь . Политика конфиденциальности . ПРОДУКТЫ AHONA Projects : КОТЛЫ . Виадрус® Котлы на твердом топливе . Вигас ВИМАР® Дровяные газификационные котлы . Котлы для тюков by MetalERG ДИЛЕРЫ ТОЛЬКО

ПРОДУКЦИЯ: ДРУГОЕ . Чугун Радиаторы . АХ-АК 010 Контроллер . Вода Варианты хранения . Данфосс Термик Байпасные клапаны . Вода для Воздухообменники . Пластинчатые теплообменники . Трубка Паяные боковые водонагреватели с корпусом . Запчасти и аксессуары СВЯЖИТЕСЬ С НАМИ СТАНЬТЕ A ДИЛЕР ССЫЛКИ

© 2007-2020 AHONA Отопительная продукция и дистрибуция. Все права защищены.
1614 County Highway 16 — Берлингтон-Флэтс, Нью-Йорк 13315
Тел.: 607-643-6122



Данфосс шумит — больше нет!

• 28 ноября 2008 г.

• #1

Мой клапан Danfoss издает шум при открытии и закрытии (поддерживая температуру возврата в котел на уровне 140*), что звучит как песня косатки. Поскольку термостатический клапан в Danfoss всегда автоматически настраивается на температуру, он почти не меняется, когда котел достигает 150* или выше.
На самом деле это не проблема, потому что котел стоит в гараже, но я не читал здесь, что у других такая же проблема. Кажется, он работает нормально, но мне интересно, не слишком ли много воды рециркулирует в котел, основываясь на разнице температур между выходом котла и температурой контура. У меня есть шаровой кран последовательно с байпасом – должен ли я попытаться уменьшить количество горячей воды, которая может циркулировать через Danfoss обратно в котел? Это увеличило бы мою температуру контура, но может снизить температуру возврата ниже 140 *

Есть мысли?



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 28 ноября 2008 г.

• #2

Я рассматривал возможность замены моего перепускного клапана на Danfoss. Думаю, я подожду, чтобы услышать, что скажут другие пользователи.

Конечно, это была бы интересная задача для системы управления, заставить ее воспроизводить узнаваемые песни….. как
эта.



Переключить подпись

EKO 25, накопительная емкость 880 галлонов, пассивная солнечная горячая вода
Контроллер «Веста» (NFCS следующего поколения)
http://www.nofossil.org
Смотреть мою систему — панель управления Live

• #3

Спасибо за смех. Если бы моя система стоила миллионы, как машина, возможно, у меня было бы свободное время, чтобы понять, как заставить ее играть мелодию. На данный момент это звучит так, будто я держу в заложниках стаю горбатых в своем гараже.



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 29 ноября 2008 г.

• #4

Подумай, может воздух в магистрали нужно стравить?



Переключить подпись

Автономный мультитоплив для сельской местности
http://iburncorn.com/ http://groups.yahoo.com/group/cornfuel/ http://groups. yahoo.com/group/pelletstove/ iburnpellets.com/
http:// www.nepadigital.com/bb/index.php

• 29 ноября 2008 г.

• #5

Medman,

У меня клапан Danfoss, никаких проблем не было, и шума точно нет. Это удивительно простой и эффективный клапан, который идеально подходит для поддержания температуры обратной воды котла. Это действительно ключевой элемент для возможности эффективного добавления хранилища, и он относительно дешев, прост и элегантен.

Хотя я не знаю, может ли это быть причиной вашей проблемы, вы установили термостатический клапан так, чтобы колба была обращена к обратке котла? Горячая вода, поступающая из перекрестного трубопровода между подачей и обраткой, должна проходить через датчик. Если он установлен наоборот, колба будет ощущать холодную воду из накопительного бака. Это может заставить его открываться слишком медленно, возможно, создавая только узкий проход, который может создавать шум. Во всяком случае, у меня нет шума, поэтому я не уверен, что может быть причиной проблем у вас.



Переключить подпись

EKO 60 с баком под давлением на 500 галлонов

• 30 ноября 2008 г.

• #6

У меня есть смесительные клапаны Danfoss на выпускном отверстии ГВС и напольном радиаторном коллекторе. Я установил их с соединениями для удобства обслуживания и не трогал их 4 года. Сегодня утром я получил установку и обслуживание. Информация. лист, и они рекомендуют чистить и силиконовой смазки ежегодно. Моя ГВС мягкая, а система отопления находится под давлением. Как часто кто-то возится со своими?



• 1 декабря 2008 г.

• #7

Я должен был уточнить — я имею в виду конкретно клапан Danfoss TV, используемый для контроля температуры возврата котла.

Вчера разобрал клапан. В корпусе было минимальное количество осадка, недостаточное, чтобы вызвать проблему. Бойлерман, я думал о том же, когда разбирал его. Хотя я установил клапан в соответствии с инструкциями и этикеткой, мне кажется, что клапан установлен задом наперёд. Термостат внутри похож на автомобильный термостат. У него широкий плоский диск с пружиной с одной стороны и контурной «выпуклостью» с другой стороны. Термостатический элемент окружен пружиной и заставляет штифт выдвигаться при нагревании. Штифт давит на выступ, заставляя диск и термостатический элемент двигаться в направлении пружины, сжимая пружину.
При установке пружина и термостатический элемент погружены в более холодную обратную воду, поэтому клапан не открывается до тех пор, пока весь корпус клапана не нагреется. Кроме того, диск должен двигаться против потока воды, чтобы работать, поэтому системный поток пытается заставить его закрыться. Кроме того, в отличие от автоматического термостата, в диске нет отверстий, позволяющих пропускать небольшой поток через термостат даже в закрытом состоянии. Я думаю, что эти факторы вызывают «пение» и стук трубы, которые я испытываю при работе клапана.

Не знаю, смогу ли я повернуть термостат и его латунный корпус в клапане, но думаю, что попробую. Сложность заключается в том, чтобы охладить систему и потерять два галлона воды при открытии корпуса. Несмотря на то, что у меня есть воздухоотделитель в обеих верхних точках системы, мне требуется целая вечность, чтобы снова удалить весь воздух.

В качестве альтернативы могу приобрести элемент 113* для клапана. Я не знаю, будет ли это слишком мало, но при работе с полной нагрузкой я вижу только 35-градусный перепад от подачи к обратке на клапане, поэтому я не думаю, что существует большая опасность холодового удара для котла. . У меня также нет автоматической подачи подпиточной воды, так что никакой опасности перепада температур.



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 2 декабря 2008 г.

• #8

Обновление:

Прошлой ночью я смог убедиться, что телевизор действительно установлен задом наперед. Я смог использовать свой перепускной клапан и запорные клапаны, чтобы существенно изменить направление потока воды через клапан, и он работал нормально.
В инструкции, прилагаемой к клапану (но не в Интернете), показаны два варианта установки. «Типовая установка» следует за этикеткой на самом клапане. При установке «гравитация/большой объем» клапан показан обратной стороной к этикетке на клапане. Обе установки требуют установки балансировочного клапана на байпасной трубе, который у меня есть. Этот клапан отрегулирован таким образом, чтобы обеспечить наименьший поток через Danfoss, при этом обеспечивая температуру обратной линии котла выше 140°F.

Я думаю, что в моем случае происходит то, что клапан не открывается до тех пор, пока корпус не нагреется достаточно, чтобы клапан мог работать — обычно около 155-160 на манометре. Когда он открывается, диск борется с потоком (8 галлонов в минуту при напоре 17 футов), вызывая «пение». как только часть прохладной возвратной воды попадает на клапан, он закрывается, вызывая содрогание трубы, которое сотрясает весь котел и т. д. Корпус. Когда я разобрал его, прежде чем это казалось возможным. Не хочется лишний раз разбирать сантехнику.

Сегодня позже выложу фотки.



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 2 декабря 2008 г.

• #9

В моей системе на обратной стороне установлен телевизор Danfoss с термостатом 140F, и он работает нормально. Мой был доставлен без установленного термостата, поэтому мне также пришлось убедиться, что я установил термостат в правильном направлении. При правильной установке термостата пружина и таблетка термостата должны находиться на обратной стороне клапана котла. Это позволяет потоку из байпасного контура нагревать таблетку термостата, и это откроет клапан достаточно, чтобы смешать некоторый поток из хранилища для общей температуры смеси 140F, возвращающейся в котел. Если вы внимательно посмотрите на схему поперечного сечения, прилагаемую к клапану, вы увидите поперечное сечение пружины термостата, представленное в виде маленьких кружков, и они находятся на обратной стороне клапана.

В моей системе циркуляционный насос котла находится между клапаном Danfoss и обраткой котла.



Переключить подпись

— EKO 40 Super Установлен в октябре 2008 г.
— Аккумулятор низкого давления на 550 галлонов, с дифференциальным управлением наполнения бака-аккумулятора
— Однозонный теплообменник вода-воздух 19×20
— Нагрев ГВС на дровах с боковым теплообменником
— Нагрев ГВС на солнечной энергии
— Pacific Energy Summit (газификация) дровяная печь
— Солнечная фотоэлектрическая система мощностью 5000 Вт с резервным аккумулятором
— Все устанавливается самостоятельно!!

• 2 декабря 2008 г.

• #10

удален двойной пост



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 2 декабря 2008 г.

• #11

См. ниже. В этой конфигурации Danfoss обходится, обеспечивая полный поток в контур. Обратите внимание на схему на этикетке. Мой Danfoss пришел полностью собранным.



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 2 декабря 2008 г.

• #12

Инструкция по эксплуатации клапана Danfoss. Я нашел его с другой документацией после того, как трубопровод был завершен. Я прочитал это только после того, как у меня начались проблемы. Инструкции? Нам не нужны вонючие инструкции!



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 2 декабря 2008 г.

• №13

Мой план сегодняшней разборки клапана (если возможно):

Текущая настройка слева, правильная настройка справа.



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 2 декабря 2008 г.

• №14

хорошо, я понял эту часть правильно. моя как на картинке справа. так что я думаю, что у меня плохой термостат. спасибо всем



• 2 декабря 2008 г.

• №15

Медман, поправьте меня, если я ошибаюсь, но единственная разница между стандартным приложением и приложением «большого объема» заключается в добавленной байпасной линии и добавленных/перемещенных насосах???? Клапаны в обоих случаях имеют одинаковую ориентацию. Порт 1 к котлу, порт 3 к байпасу и порт 2 к возврату системы. На диаграмме они, похоже, не указывают направление фактических изменений термостата для любого приложения??



Переключить подпись

Orlan EKO 40, Печь с принудительной подачей воздуха HX — Продана хорошему дому
1000 галлонов герметичных хранилищ — Продана хорошему дому
Stihl MS310 с 18-дюймовым стержнем — В настоящее время недостаточно используется
(30) Milwaukee’s Best Light — В настоящее время используется чрезмерно

• 2 декабря 2008 г.

• №16

Да, вы правы. Направление порта 2 не меняется. Кажется, что в моем клапане порты 1 и 2 поменяны местами. Вечером попробую перевернуть, посмотрю как работает.



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 2 декабря 2008 г.

• # 17

Попался. Дайте нам знать, как вы разбираетесь. Это было бы совершенно безболезненно, если бы вы могли просто открыть крышку и повернуть термостат. Надеюсь, это сработает для вас. Я предполагаю, что есть причина, по которой они включают схему, а также наклейку. Возможно, у них были проблемы с наклейкой и/или термостатом, которые не были установлены правильно в прошлом??? ха. Удачи….



Переключить подпись

Orlan EKO 40, Печь с принудительной подачей воздуха HX — Продана хорошему дому
1000 галлонов герметичных хранилищ — Продана хорошему дому
Stihl MS310 с 18-дюймовым стержнем — В настоящее время недостаточно используется
(30) Milwaukee’s Best Light — В настоящее время используется чрезмерно

• 2 декабря 2008 г.

• # 18

Безболезненно, но не сухо…

Я буду сообщать о своем прогрессе по мере его поступления.



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 3 декабря 2008 г.

• # 19

Что ж, могу сообщить об успешном повороте внутренностей клапана. Система была прохладной — 64 * F, когда я вернулся домой. Я как и раньше снял крышку, вынул латунную вставку, термостат и пружину, намочил и установил детали в обратном направлении. Заправив систему и выпустив воздух, я зажег ЭКО. Если вы заметили на моих фотографиях, все трубы у потолка. В течение десяти минут освещения у меня было 110 * термосифонирования воды через трубопровод — такого никогда не было раньше.
Через полчаса температура в ближайшем к котлу трубопроводе 135* на подаче и обратке. Температура на обратном порту Danfoss по-прежнему составляет около 70*F. На 140 включается насос и вода начинает циркулировать в контуре. Через две минуты петля нагрелась до 115*F и котел остыл до 135* — снова откачка. Минут через пятнадцать вся система разгоняется до 150*, и я начинаю тянуть тепло от змеевика в доме.
Прошло уже несколько часов — в доме тепло, котел горячий, внутри еще остались дрова. Я поражен той разницей, которую может иметь правильный клапан.

Надеюсь, мой опыт поможет тем, кто получит уже собранный клапан. Проверьте ориентацию термостата внутри!
К вашему сведению, компания Danfoss сегодня не ответила на мой телефонный звонок. Посмотрим, перезвонят ли они вообще.



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 3 декабря 2008 г.

• #20

Отличные новости! Поздравляем с успехом. Я уверен, что кто-то когда-нибудь столкнется с такой же проблемой, и вы спасете их от разрыва половины труб рядом с котлом.



Переключить подпись

Орлан ЭКО 40, Печь с принудительной подачей воздуха HX — Продана в хороший дом
Герметичное хранилище на 1000 галлонов — Продано хорошему дому
Stihl MS310 с 18-дюймовым стержнем — В настоящее время недостаточно используется
(30) Milwaukee’s Best Light — В настоящее время используется чрезмерно

• 3 декабря 2008 г.

• # 21

Обновление — поскольку вода теперь течет как надо, сегодня утром после 7,5 часов горения у меня все еще были тлеющие угли, и дом все еще находился при заданной температуре. Я смог просто снова загрузиться и газифицироваться менее чем за две минуты. Температура воды выше 150 * F перед загрузкой. Благодаря этому улучшению производительности я достиг цели по потреблению древесины.
Хранение — следующая задача.



Переключить подпись

____________________________
Pacific Energy Super 27 с многолетней эксплуатацией — по-прежнему работает.
Орлан ЭКО 25
500 галлонов Герметичный резервуар

• 6 декабря 2008 г.

• # 22

Хорошо, что ты это понял! Если вам от этого станет лучше, я десятки раз видел, как опытные установщики делали это неправильно. Даже инженеры иногда лажают! 🙄

Крис



Переключить подпись

Quadrafire 4300 Step Top ACT, бывшая вставка Fisher GM
Stihl 025, 20-тонный электрический Ramsplitter
Парк из 2 CNG Cavalier, 1 устройство для перевозки древесины CNG C2500

• 6 декабря 2008 г.

• # 23

Медман сказал:

В качестве альтернативы могу приобрести элемент 113* для клапана. Я не знаю, будет ли это слишком мало, но при работе с полной нагрузкой я вижу только 35-градусный перепад от подачи к обратке на клапане, поэтому я не думаю, что существует большая опасность холодового удара для котла. . У меня также нет автоматической подачи подпиточной воды, так что никакой опасности перепада температур.

Нажмите, чтобы развернуть…

Любые мнения о том, может ли элемент 113 градусов быть улучшением? Я предполагаю, что это может быть модернизировано внутри того же корпуса клапана.

В настоящее время у меня также есть 140-градусный элемент, и я был удивлен тем, как много он смешивает, даже при 158 градусах, когда он утверждает, что «большая часть потока будет проходить через систему». Я теряю 10 градусов по Фаренгейту между рубашкой котла и входом в резервуар для хранения (на расстоянии 35 футов), пока температура резервуара для хранения не достигает 150 или около того. Так как целью аккумулирования является запуск котла настежь и создание хорошего перепада температур в теплообменнике, такое перекрытие TV-клапаном крайне нежелательно.

Опять же, я не хочу повредить котел, если обратка в 113 градусов будет слишком низкой…



Переключить подпись

Eko-40 super
Аккумулятор на 950 галлонов, без давления
2-панельный солнечный контур предварительного нагрева в баке ГВС

• 7 декабря 2008 г.

• # 24

VeggieFarmer,

Я считаю, что руководство EKO требует минимальной температуры на входе 140F.
