Электрический котел со встроенным расширительным баком и насосом

Научно-технический прогресс не стоит на месте, и в сфере отопительного оборудования постоянно применяются нововведения и разные интересные решения. Одним из них является электрический котел со встроенным расширительным баком и насосом.

Электрокотел Protherm Skat

Принцип работы

Электрический котел с насосом отличается от обычного несколькими дополнительными деталями. В нем присутствуют насос, расширительный бак, автоматика, блок безопасности.

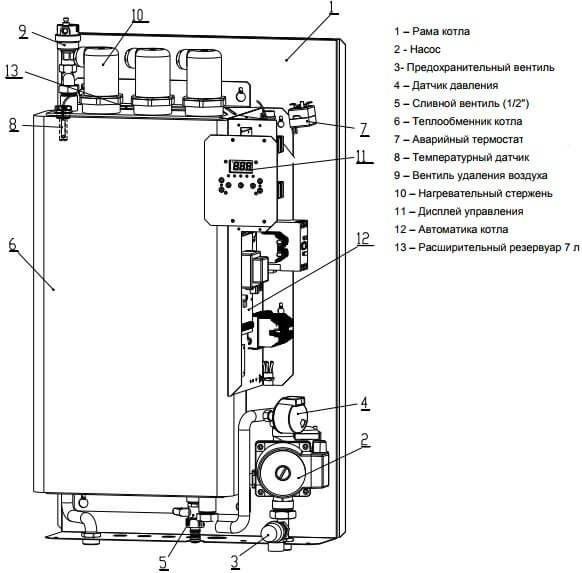

Устройство электрического котла Bosch Tronic Heat 3500

Главная составляющая конструкции электрического котла — теплообменник — бак, в котором находится нагревательный элемент ТЭН. Вблизи него расположен расширительный бак, оборудованный клапаном обратки и фильтром для очистки воды. Но самая важная особенность конструкции заключается в циркуляционном насосе, он отвечает за скорость движения теплоносителя. Для электрических агрегатов с двумя контурами, насос еще и прогоняет горячую воду.

Все элементы электрического котла обособлены теплоизоляционным слоем, благодаря которому экономится электричество и значительно снижаются теплопотери. Все детали очень компактные, что позволяет размещать электрокотлы на стене и экономить место в помещении.

Все выпускаемые агрегаты характеризуются привлекательным внешним видом, поэтому подобрать устройство, которое впишется именно в ваш интерьер, не составит труда.

Циркуляционный насос ALPHA2 L 25-60 130 Grundfos

Стоит отметить, что не все образцы электрических котлов с насосом оборудованы расширительным баком. Поэтому если вы приобретаете оборудование без бака, вам нужно будет докупать эту деталь отдельно и устанавливать, врезая в трубный контур отопления.

Циркуляционный насос — важный элемент обвязки, который решает сразу несколько задач:

  1. Приводит в движение теплоноситель по трубопроводам системы отопления с определенной скоростью.
  2. В двухконтурных агрегатах прогоняет теплоноситель через проточный теплообменник для приготовления воды для ГВС.

Достоинства и недостатки

Электрический котел с расширительным баком и насосом имеет ряд достоинств:

  1. Стопроцентная интеграция насоса с другими приборами, его показатели с точностью соответствует мощности котла, температуре теплоносителя, автоматике и блоку управления. Поэтому, каждый сможет подобрать оптимальный вариант без особых усилий.
  2. Благодаря циркуляционному насосу, воздух будет прогреваться быстро и равномерно.
  3. У электрокотлов с насосом высокий КПД, 90 % и выше.
  4. Производятся и выпускаются агрегаты настенного и напольного исполнения. Котлы, размещаемые на стене, отличаются небольшими показателями мощности. Поэтому их обычно выбирают для отопления загородных домов, небольших площадей или квартир. Напольные варианты — это мощные агрегаты, которые способны обогреть большие дома,
  5. Устройства просты и удобны в обслуживании, т.к. все процессы функционирования полностью автоматизированы.
  6. Отличаются безопасностью.
  7. Экологичны, не образуются угарные газы и дым.
  8. Монтаж не сложный, т.к. в конструкции не предусмотрен дымоход, а это значительно облегчает установку.

Большинство пользователей думают, что в помещении, где расположен электрокотел не требуется вентиляция, т.к. в процессе функционирования агрегатов нет необходимости в поступлении свежего воздуха в камеру сгорания. Однако, это мнение ошибочно. Специалисты все же рекомендуют оборудовать вентиляционную систему.

Несмотря на множество положительных моментов в работе электрокотлов с циркуляционным насосом, как и любое другое отопительное оборудование, они имеют и ряд недостатков:

  1. Большие затраты на энергоноситель, поскольку электричество является самым дорогостоящим видом топлива.
  2. Производительность работы электрических котлов находится в непосредственной зависимости от напряжения в подающей сети. Поэтому осуществляя выбор между электрокотлом и другими видами отопительных устройств, следует учесть работу электрических сетей в вашей местности.
  3. Мощность агрегата с насосом возрастает. Исходя из этого, особое внимание следует уделить проводке.

Выбор и монтаж

Приобретая электрический котел с насосом, нужно подобрать подходящие параметры устройства:

  • Мощность — этот параметр описывает мощность ТЭНов в теплообменнике, она может составлять от 2 до 70 кВт. Котлы, мощность которых более 50 кВт, применяются в промышленных производствах.
  • Объем — вместимость теплоаккумулирующей емкости, наиболее оптимальный вариант: от 20 л на 1 кВт мощности ТЭНа.
Формула расчёта мощности электрокотла

W= S * Wy / 10 м²

W — мощность отопления (кВт).
S — площадь всех отапливаемых комнат (м²).
Wy — удельная мощность на 10 м².

Таким образом, подобрав оптимальный вариант и правильно его установив, в вашем доме будет обеспечен качественный прогрев.

Осуществить установку и подключение электрокотла с насосом своими руками — не сложно. Главное правило — соблюдение всех требований, предписанных инструкцией.

Если это агрегат настенного исполнения, то для начала на стену нужно закрепить кронштейны, а после на них навесить котел. Следующий этап — подсоединение контуров системы отопления. На входящем и выходящем патрубках надо установить отсекающие вентили, они понадобятся в случае ремонта или замены котла. После всех выполненных манипуляций, агрегат подключается к электрической подающей сети.

Производители

Отметим несколько популярных моделей электрических котлов со встроенными насосом и расширительным баком.

Производитель Модель Характеристики
Protherm (Словакия) Protherm СКАТ 6КR Имеют встроенный циркуляционный насос и расширительный бак, встроенную функцию плавного модулирования мощности (постепенного увеличения мощности), что позволяет избежать нежелательных скачков в электрической сети при включении котла.
Потребляемая мощность — до 6 кВт.
Максимальное давление — 3 бар.
Отапливаемая площадь — до 80 м².
Габариты — 745x410x240 мм.
Protherm (Словакия) Protherm СКАТ 14КR Одноконтурные электрические котлы.
Ступенчатое включение мощности с максимальным шагом до 7 кВт и временной выдержкой для защиты от резких скачков напряжения в сети.
Приготовление горячей воды 15,3 л/мин. (при Δt=30°C) в дополнительном накопительном бойлере (приобретается отдельно).
Контроль превышения напряжения.
Возможность работы с погодозависимой автоматикой.
Возможность каскадного соединения котлов.
Расширительный бак — 7 л.
Встроенный циркуляционный насос с автоматическим воздухоотводчиком.
Работа в сети напряжением 380 В.
Bosch (Германия) Bosch Tronic Heat 3500 6 Площадь отапливаемых помещений — до 60 кв. м.
Расширительный бак — 7 л.
Потребляемая мощность — до 5,94 кВт.
Максимальное давление — 3 бар.
Габариты — 712x330x193 мм.
Bosch (Германия) Bosch Tronic Heat 3500 18 Площадь отапливаемых помещений — до 180 кв. м.
Расширительный бак — 7 л.
Потребляемая мощность — до 17,82 кВт.
Максимальное давление — 3 бар.
Габариты — 712x416x193 мм.

Электрический котёл с насосом и расширительным баком является удобным агрегатом, позволяющим решить одновременно несколько задач.

Электрический котел отопления TEHNI-X КЭТ 7 Премиум РБ, трехскоростной насос, мембранный бак 8 литров, 7.5 квт, три ступени мощности, 220-380 вольт, Украина – Харьков

Электрический котел отопления, TEHNI-X КЭТ 7 Премиум РБ, с встроенным насосом и мембранным расширительным баком, настенный, мощностью 7.5 квт, трехступенчатый блок управления ТЭНами (3 по 2.5 квт), терморегулятор до 90ºС, магнитный пускатель, реле напряжения и клемный блок на 220-380 В. В комплектацию котла также входит группа безопасности — предохранительный сбрасывающий клапан на 2.
5 атмосферы, манометр и автоматический воздухоотводчик, а также датчик сухого хода. Котел отопления предназначен для нагрева помещений площадью от 25 до 70 м², оборудованных закрытой системой отопления(макс. рабочее давление 2.5 бара). Для уменьшения энергопотребления рекомендуется использовать малоемкие системы отопления, состоящие из современных стальных или алюминиевых радиаторов или с системой теплых полов.
На передней панели устройства находятся два тyмблера включения-выключения ступеней нагрева.  При включении одного из тумблеров загорается светодиодный индикатор нагрева, Ступень Нагрева 1 — 1/3 общей мощности устройства; Стyпень Нагрева 2 — 2/3 общей мощности устройства). Для одновременного включения трех ступеней нагрева (полная мощность устройства) необходимо включить оба автомата.

Мембранный расширительный бак ZILMET, объемом 8 литров, трехскоростной циркуляционный насос, с ручным переключением скоростей, работает в непрерывном режиме.

При нарушении теплового режима резервуара нагрева (теплоноситель достигает температуры более 90 С) срабатывает термостат тепловой защиты, который отключает устройство и дальнейший нагрев.
При этом светодиодный индикатор сети гаснет.
Технические характеристики электрического котла TEHNI-X КЭТ 7 Премиум РБ:
Напряжение питания, В 220, 380
Частота тока сети, Гц 50
Номинальная потребляемая мощность, 2.5 -5 -7.5 кВт
Максимальная площадь обогрева, 20-60 м²
Максимальный объём воды в системе отопления, л 60
Тип нагревателя, Блок из 3-х ТЭНов
Мембранный расширительный бак 8 литров;

КПД котла , 98%
Максимальное давление в системе, 2,5 бар
Регулирование отопительного контура, от 0-90 °С
Присоединительные патрубки, дюйм Ø 3/4
Класс защиты, IP2
Габаритные размеры (не менее), ВхШхГ  —  645 x 335 x 130 мм
Габаритные размеры с патрубками, ВхШхГ — 715 x 335 x 130 мм
Масса, не более 15 кг

Электрокотел TEHNI-X это:

3 ступени мощности котла;
электропитание 220 или 380 В;
бесшумная коммутация ;
трехскоростной циркуляционный насос
автоматическая защита от перепада напряжения и короткого замыкания;
мембранный расширительный бак объемом 8 литров;
простота управления и монтажа;
плавная регулировка температуры теплоносителя, для удобства работы с системой «теплый пол»;
компактность и небольшой вес;
высокая степень автоматизации;
трёхуровневая система защиты;
подключение комнатного термостата к блоку управления котлом;
особая конструкция теплообменника создает кавитационный эффект, способствующий максимально быстрому нагреву теплоносителя.

Харьковские инженеры электротехники спроектировали электрокотёл ТЕХНИКС, учитывая все возможные недостатки, которые присутствуют в большинстве ему подобных отопительных агрегатов. При сборке этого аппарата используются качественные, импортные комплектующие ведущих производителей электрооборудования. Электрокотел  TEHNI-X имеют многоуровневую систему защиты, возможность использовать в сети напряжения 220 или 380 вольт, имеет небольшой вес, который позволяет разместить его, даже на гипсокартонной перегородке. Изящный и строгий вид котла, позволяет вписаться ему в почти любой интерьер.


Обратившись в наш магазин, «Тепла хата биз.юа» Вы получите действительно качественный, оригинальный материал, профессиональную консультацию и доставку по городу курьером или по всей Украине транспортной компанией.
Звоните – спрашивайте,уточняйте цены, в связи с колебаниями курса валют, они меняются и не только в большую сторону.
Basic
Рабочая температура, градусов до 90
Рабочее давление максимум, бар 2,5
Страна производитель Украина — Харьков
Характеристики
Вес котла 15
КПД котла, не менее % 95
Объем расширительного бака, л 8,0

Отопительные котлы — Электрич водоподогреватель ЭВПМ 15 кВТ (автомат)

Электрический котел ЭВП-3М 3 кВТ (кнопки) в комплекте с насосом, расширительным баком, группой безопасности

Комплект поставки

Электрический котел ЭВП-3М     3 кВТ (кнопки) 1 шт
Группа безопасности «Классик» TIM JH-1025   1 шт
Мембранный расширительный бак для систем горячего водоснабжения и отопления TIM VC-8LD 1 шт
Кронштейн для расширительного бака 1 шт
Циркуляционный насос Leberg GRS 25/6-130 с гайками 1 шт

Технические характеристики

Потребляемая мощность 3 кВт
Ступенчатое переключение (1,0/2,0/3,0 кВт)
Напряжение питания  ~ 220 В
Площадь отапливаемых помещений при высоте потолков до 3м 30 м2
Регулирование температуры теплоносителя термостатом до 85°С
Габариты 255х130х440
Масса 7,5 кг
Срок службы 7 лет

Электрический котел ЭВАН EXPERT 12 кВт с расширительным баком и циркуляционным насосом

Описание





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОКОТЛА ЭВАН EXPERT 12

Модель ЭВАН EXPERT 12
Способ монтажа настенный
Мощность 12 кВт
Возможность ограничения мощности в ручном режиме
Напряжение 380 В
ТЭНы ТЭНы из высококачественной нержавеющей стали Backer (Чехия)
Ротация ТЭН для увеличения ресурса нагревательных элементов
Ступень мощности 1,3/2,7/4/5,3/6,7/8/9,3/10,7/12 кВт
Отапливаемая площадь 90-95 м2
Циркуляционный насос встроенный Wilo RS 15/5
Расширительный бак встроенный 12 л
Автоматический воздухоотводчик есть
Датчик температуры воздуха в комплекте 2 шт. (уличный и комнатный)
Включение ТЭН Электронное бесконтактное управление включением нагревательных элементов
Потребляемая мощность Интеллектуальный алгоритм подбора уровня средней потребляемой мощности с шагом 1%
Поддержание температуры Автоматическое поддержание температуры изменением потребляемой мощности
Плавное изменение мощности 9-ступенчатое плавное изменение потребляемой мощности
обеспечивающее повышенную энергоэффективность работы
Теплоноситель Вода, незамерзающие жидкости для систем отопления
Режим «Теплый пол» Возможность прямого подключения системы «теплого пола» к котлу
Удобство в управлении Панель управления с интуитивно-понятной навигацией по режимам работы
Сервис и обслуживание Самодиагностика неисправностей
Статистика электропотребления
Наличие уникального режима отладки, в рамках которого можно
проверить срабатывание каждого из органов управления котла
КПД 99%

КОМПЛЕКС БЕЗОПАСНОСТИ КОТЛА ЭВАН EXPERT 12

Защита от перегрева Самовозвратный термовыключатель отключает нагрев при превышении
температуры теплоносителя более 92°C
Защита от перегрева силовых исполнительных элементов
Работа в нестабильной сети Автоматическое переключение на работающую фазу
Защита от ошибочного подключения питания клиентом
Защита от токов короткого замыкания и перегрузки – автоматический выключатель
Защита от избыточного давления – предохранительный клапан
Защита от отказа (обрыва или короткого замыкания) датчиков температуры и давления
Независимое от контроллера аварийное отключение нагрева
Антизамерзание теплоносителя в системе отопления
Погодозависимая автоматика Уникальный погодозависимый алгоритм двойного регулирования нагрева
на базе анализа как наружной, так и комнатной температуры
Регулировка температуры Регулировка температуры теплоносителя в диапазоне от 8 до 85°C с точностью до 1°C
Аварийное отключение нагрева Аварийный самовозвратный датчик (температура срабатывания — 95±3°С)
Защита от перепадов давления Защита от повышенного (3,5 бар) и пониженного (0,7 бар) давления
Дистанционное управление Колодка для подключения датчика температуры воздуха и
модуля дистанционного управления ЭВАН GSM/Wi-Fi Climate
Удобство использования Встроенный программатор суточной и недельной температуры
воздуха помещения (9 предустановленных режимов работы)
Графический дисплей с интуитивно понятной навигацией по настройкам и режимам работы
Управление котлами, стоящими в каскаде
Управление ГВС – переключение клапана, направляющего поток
теплоносителя, в косвенный водонагреватель (приобретается отдельно)
Управление трехходовым клапаном
Гарантия 18 месяцев



ЭВАН EXPERT – это электрический котел нового поколения, обеспечивающий самое экономичное энергопотребление и самые комфортные условия подключения и эксплуатации.  Уникальный алгоритм нагрева, который использует прибор, основан на анализе уличной и комнатной температуры. Соответствующие датчики входят в комплект поставки.

Постоянный мониторинг метеоусловий и мгновенная реакция на изменения как во внешней среде, так и внутри помещения позволяют электрокотлу поддерживать заданные климатические параметры в помещении максимально точно с минимальным потреблением электроэнергии. Прибор сам выбирает требуемую температуру теплоносителя и необходимое число задействованных ступеней мощности. Вмешательства человека в процесс нагрева не требуется.Необходимо лишь установить желаемую температуру в помещении, для чего в котле предусмотрено несколько различных режимов, в том числе и режим недельного программирования, при помощи которого можно выставить температуру воздуха для каждого дня и часа недели.

ЭВАН EXPERT по комплектации представляет собой мини-котельную, в которой уже есть всё необходимое, — встроенный циркуляционный насос, расширительный бак, воздухоотводчик. Многоступенчатая система защиты обеспечивается аварийным само-возвратным датчиком (защита от перегрева), предохранительным клапаном (защита от  избыточного давления), автоматическим выключателем (защита от токов короткого замыкания).

Благодаря контролю наличия фаз при пропадании одной из фаз автоматика и органы управления котла переключаются на работу оставшейся. При этом автоматика учитывает излишнюю переработку силовых реле и ТЭНов на оставшихся фазах, и при восстановлении нормального питания равномерность расхода восстанавливается.

ЭВАН EXPERT может управлять работой косвенного бойлера ГВС (приобретается отдельно). Управление реализовано по принципу приоритета нагрева воды для водоснабжения. То есть, если температура воды в бойлере опускается ниже заданного значения, котел путем переключения трехходового клапана направляет поток теплоносителя в змеевик водонагревателя.  Ещё одна отличительная черта нового электрокотла – расширенные сервисные возможности. Сервисное меню ЭВАН EXPERT имеет уникальный режим отладки, при помощи которого можно проверить срабатывание каждого из органов управления.

Электрический отопительный котел с насосом и расширительным баком

Преимущества  электрического отопительного котла с насосом и встроенным расширительным баком -это компактность (бак для воды встроен), насос (заставляет принудительно циркулировать теплоноситель по системе), работа от электричества (удобно там, где нет газификации).

Принципы работы отопительного котла

Основная часть – это теплообменник. Напоминает бак, внутри которого встроен нагревательный элемент – тэн. Рядом расположен расширительный бак, меньшего объема, он оснащен клапаном обратки и фильтром для очистки воды. Главная особенность конструкции – это циркуляционный насос, он обеспечивает скорость движения теплоносителя. Для двухконтурных электрокотлов насос выполняет функцию и прогона горячего водоснабжения. Вся схема работает от блока управления, на нем расположены клавиши включения и выключения прибора, контроль за температурой и другие режимы работы.

Все части электрокотла изолированы специальным теплозащитным материалом, это снижает теплопотери и экономит электричество.  Все элементы имеют небольшие размеры, поэтому расположение таких котлов чаще всего настенное. Также настенное расположение позволяет быстро и эффективно выполнить обвязку электрического котла. При достаточной мощности насоса есть много схем обвязки, которые предусматривают несколько контуров с циркуляцией горячей воды.  Стандартная мощность не способна обеспечить несколько контуров одновременно, или подъем теплоносителя допустим на 3-й этаж.



Для обеспечения работы второго контура горячего водоснабжения нужно периодически снабжать теплообменник теплоносителем. В этом случае контроллер переключает двухходовый клапан, и нагнетатель поочередно работает на контур отопления и контур ГВС. Контроллер дает сигнал при открытии крана для подачи воды.

Подключение и обвязка котла

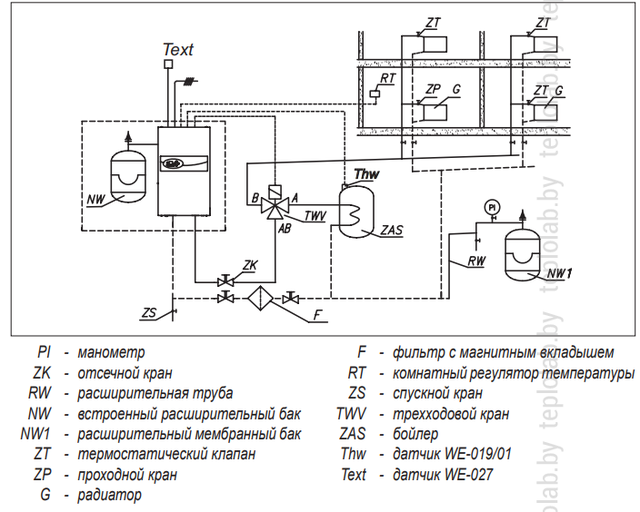

Котел можно установить в любом месте системы отопления. Котел работает с естественной и принудительной циркуляцией теплоносителя. Для достижения более высокой отдачи его лучше устанавливать в самой нижней точке системы с низким подключением подающей трубы.

Чтобы обеспечить безопасность, электрический котел необходимо заземлить, ни в коем случае не занулять!

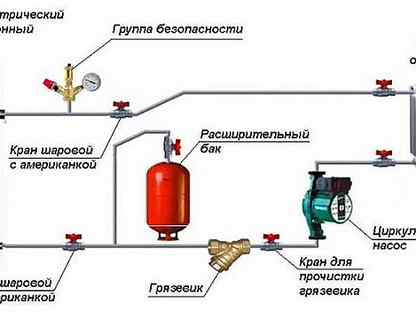

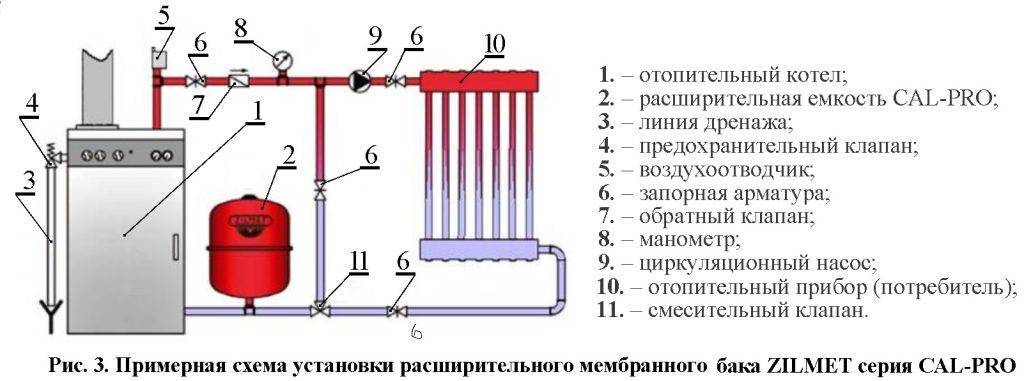

Схема обвязки котла отопления должна быть правильно выполнена, так как функция обвязки заключается в контроле температурного режима на входе и выходе из котла отопления. Сначала теплоноситель проходит через малый контур, далее отправляется по системе. Для достижения нужной температуры в системе отопления нужно, чтобы функционировали несколько контуров. Для обвязки потребуется:

  1. Насос циркуляционный.
  2. Распределительный клапан.
  3. Кран балансировки.
  4. Фильтр проточный.
  5. Манометр.
  6. Радиаторы отопления.
  7. Трубы.
  8. Соединительные детали и инструменты.

Существует четыре схемы обвязки:

  1. С принудительной циркуляцией.
  2. С естественной циркуляцией.
  3. Классическая разводка.
  4. На первично-вторичных кольцах.

При выполнении обвязки следует предусмотреть запасной источник энергии на случай аварийного отключения от сети.

Как определиться с выбором электрокотла

Необходимо правильно выбрать параметры электрического отопительного котла с насосом и встроенным расширительным баком.

Мощность может колебаться от 2 до 70 кВт. Агрегаты мощнее 50 кВт предназначены для промышленных производств.

Оптимальный объём – не менее двадцати литров на один кВт мощности ТЭНа.

Расчет мощности производится со специалистом или самостоятельно по формуле:

где: W  — мощность отопления (кВт).

S – площадь всех отапливаемых комнат (метр в квадрате).

W у – удельная мощность на 10 кв. метров (равна примерно от 1 до 2, в зависимости от региона)

При правильном выборе, установке и обвязке использование котла принесет тепло и комфорт в дом.

Электрокотел со встроенным насосом и расширительным баком

В тех случаях, когда применить газовое отопление не получается из-за отсутствия подающих магистралей, хорошим вариантом выступают электрические котлы с насосом. Благодаря целому ряду положительных характеристик эти приборы приобретают массовую популярность у потребителей.

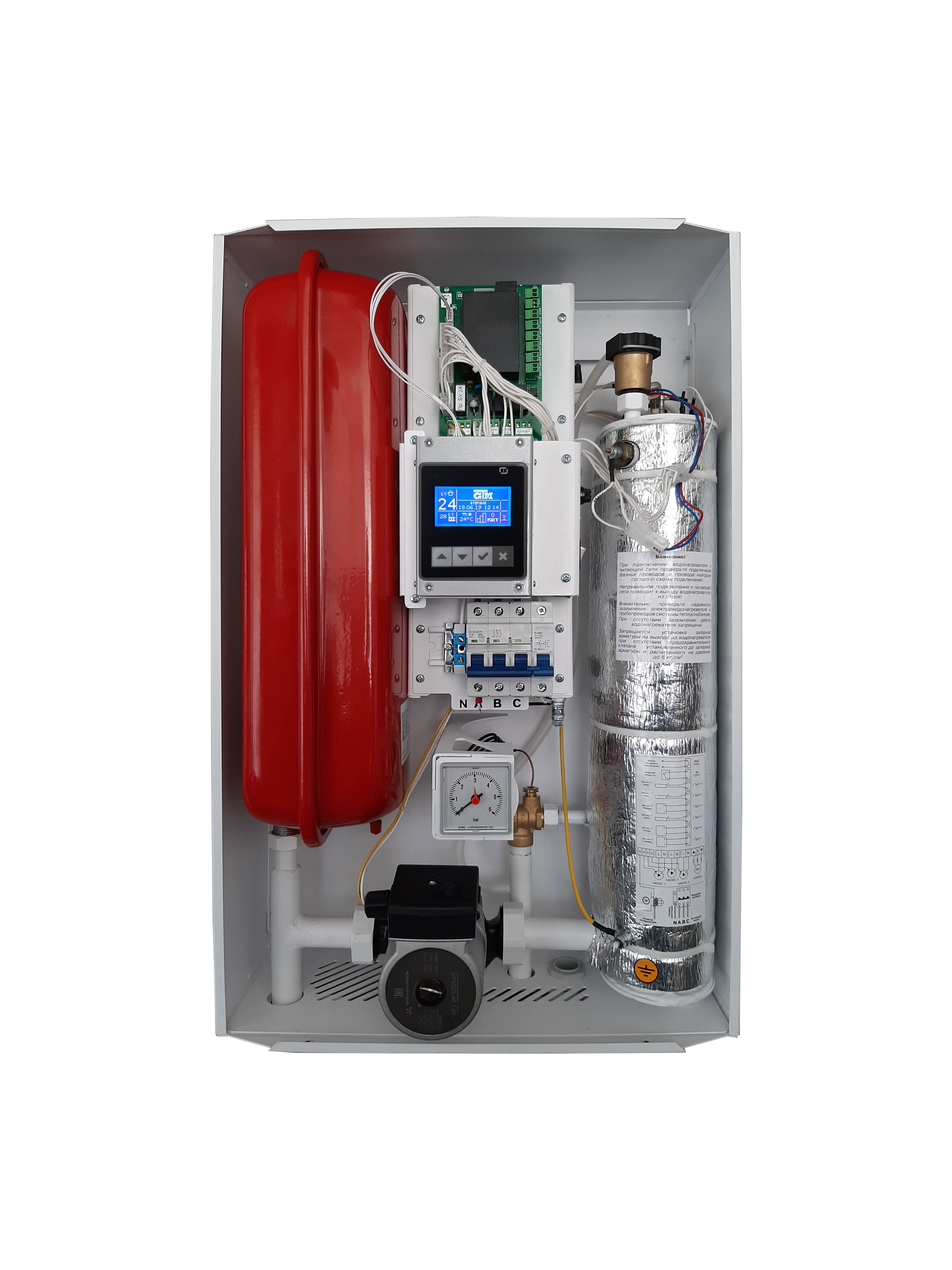

Как устроен котел с насосом

В конструкции электрических помповых котлов нет ничего сложного. Главным их отличием от других подобных приборов является наличие насосного оборудования.

Основные блоки котла:

  • Теплообменник. Выступает в качестве сердцевины конструкции электрического отопительного котла. В его состав входит емкость и внутренний нагревательный элемент.
  • ТЭН. Обычно речь идет о нагревательных элементах трубчатого типа, хотя последние модели котлов с принудительной циркуляцией иногда оснащаются электродными нагревателями.
  • Расширительный бак отопления. Внутри него хранится теплоноситель перед подачей в систему трубопроводов.
  • Клапан. Следит за тем, чтобы вода не пошла по трубам в обратном направлении.
  • Фильтр. Способствует извлечению из воды различных примесей.
  • Электронный блок. Выполняет функцию управления, регулируя температурный режим работы котла, включая и выключая оборудование в нужное время.
  • Циркуляционный насос. Обязательный элемент всей системы, поддерживающий стабильную скорость движения теплоносителя в контуре. Этим самым обеспечивается максимально эффективный теплообмен и прогрев жилища.

Для защиты всех конструкционных узлов электрического котла с насосом и расширительным баком применяется корпус с теплоизоляционной защитой, предотвращающий возникновение в работе оборудования излишних теплопотерь. Это позволяет заметно увеличить энергоэффективность системы отопления, сведя до минимума расход энергоносителей.

Как выбрать подходящую модель с расширительным баком

Выбирая электрический отопительный котел с насосом для своего дома, рекомендуется обращать внимание на следующие критерии:

  • Мощность. Влияет на производительность работы ТЭНов в теплообменнике (ее указывают в кВт). Мощность котла характеризует именно нагревательные элементы. В большинстве случаев модели на современном рынке обладают мощностью от 2-3 до 60-70 кВт на ТЕН. Приборами с небольшой мощностью обычно отапливаются небольшие частные дома и дачи. Котлы с показателями более 50 КВт используются в промышленной сфере.
  • Вместительность теплового аккумулятора. Благодаря этой емкости достигается существенное повышение экономичности работы котла, потому ее нужно обязательно установить. Величина объема теплового аккумулятора напрямую влияет на эффективность распределения теплоносителя в трубопроводе. Как советуют специалисты, при выборе бака нужно ориентироваться на соотношение 20 л/1 кВт мощности котла.
  • Напряжение. В домах с однофазными сетями напряжением 220 В можно использовать котлы до 12 кВт. Если необходим монтаж более мощного прибора, то в таком случае придется прокладывать трехфазную сеть (380 В).
  • Сечение коммутационных проводов. По мере возрастания мощности нагревательного оборудования нужно использовать более толстую кабельную проводку, подводящую к системе электричество. Приборы мощностью до 4 кВт можно оснащать кабелями сечением 4 мм 2 , а котлы в 12 кВт однофазного типа подключаются кабелями 16 мм 2 .

Кроме ТЭНовых приборов, к электрическим котлам относятся также электродные и индукционные. В последнем случае речь идет о небольшой диэлектрической трубке и ферромагнитном стержне. Теплоноситель двигается внутри трубки, нагреваясь за счет проходящего электротока. Достоинством данных моделей является долговечность, компактность и экономичность (функция «плавный старт» позволяет экономить почти 50% электроэнергии). Недостаток индукционных приборов заключается в наличии сложного блока управления.

Что касается электродных агрегатов, то они еще называются приборами «прямого действия» (из-за отсутствия нагревательного элемента). Обогрев теплоносителя происходит во время движения через него переменного электротока частотой 50 Гц. Подобное оборудование отличается безопасностью, т. к. оснащено автоматической системой безопасности. К недостаткам электродных котлов относят необходимость усиленной подготовки теплоносителя, который должен обладать нужным сопротивлением. Также потребуется регулярная замена электродов, из-за их постепенного растворения.

Как рассчитать мощность электрического котла

Выбирая подходящий вариант электрокотла с насосом и расширительным баком, прежде всего, ориентируются на его мощность. Она должна быть такой, чтобы были полностью компенсированы все теплопотери системы отопления. Кроме того, в обязанность котла входит бесперебойная подача горячей воды.

Прежде, чем выбрать подходящую модель обогревающего прибора, необходимо произвести подробный теплотехнический расчет. Во внимание там берется не только общая площадь обогреваемых помещений, но и состояние стен, пола и потолка, качество утепления, наличие современных окон и дверей. Для расчета котла для отопления частного коттеджа разрешается применять упрощенную схему. Используя нижеприведенную инструкцию, можно самостоятельно определиться с нужными параметрами устройства.

Для этого понадобится следующая формула:

W = S x Wуд /10м2, где:

  • W – нужная мощность отопления (кВт).
  • S – суммарная площадь всех отапливаемых помещений (м 2 ).
  • Wуд – удельная мощность на 10 м 2 .

Wуд в разных регионах имеет разную величину. В областях с суровым климатом данный параметр колеблется в пределах 1,2-2. В центральной полосе России Wуд соответствует 1; в южных районах применяются величины 0,7 – 0,8.

Процедура установки

Чаще всего монтажные мероприятия осуществляются профессиональными установщиками, т.к. для этого требуется специальное разрешение. Однако знание последовательность операций не помешает: как минимум, это позволит осуществлять контроль проводимых работ, следя за правильностью реализации каждого этапа.

  1. Сложнее всего при подключении электрической отопительной установки обеспечить ее необходимым питанием. Если имеющаяся проводка в состоянии поддержать мощность прибора, тогда никакое переустройство не потребуется. В противном случае приходится прокладывать дополнительную линию.
  2. После решения вопроса с питанием проводится монтаж счетчика, электрощитка и УЗО (минимум на 25 А).
  3. Котлы бывают настенными и напольными. Обычно все необходимые крепежи входят в комплект системы. После того, как установка электрокотла завершена, он присоединяется к счетчику кабелем оптимального сечения.
  4. Датчики температуры коммутируются отдельной проводкой. В их задачу входит автоматическое регулирование включения и выключения нагревательных элементов.
  5. Для установки теплового аккумулятора используется отдельный сантехнический шкафчик.
  6. Некоторые модели не имеют встроенного циркуляционного насоса: в таком случае его нужно установить отдельно. Для этого потребуется наличие дополнительного провода для подачи питания на двигатель насоса.

Для соединения всех элементов в единую систему понадобятся трубы (металлические или металлопластиковые). Производя пробный запуск контура, нужно внимательно следить, чтобы нигде не было протечек теплоносителя. Как видно из описания, установочные работы достаточно сложны, поэтому предварительное изучение этого процесса не будет лишним.

Преимущества

Популярность электрокотлов с насосом для отопления объясняется следующими положительными характеристиками:

  • Богатство ассортимента. В продаже представлены модели различной мощности, что дает возможность обзавестись именно той маркой, которая более всего соответствует условиям эксплуатации. Таким образом можно подобрать обогревающий прибор как для дачного дома, так и для промышленного помещения: в наличии всегда есть варианты с подходящими параметрами.
  • Экономичность. Благодаря высокой энергетической эффективности современных отопительных котлов электрического типа (их КПД приближается к 99%) их использование позволяет сэкономить значительные финансы. Дополнительному экономическому эффекту способствует применение циркуляционной помпы, являющейся частью самой конструкции. Имея небольшое потребление энергии, она, тем не менее, заметно увеличивает скорость прохождения теплоносителя по всем трубам. Как результат, помещения прогреваются в разы быстрее.
  • Экологичность. Подобная отопительная система во время своей работы не выделяет продукты сгорания. Поэтому нет необходимости тратить деньги на организацию дымохода и обеспечение дополнительного притока воздуха. По этой причине электрические котлы нашли широкое применение в городских квартирах и офисных помещениях. Важно помнить, что отсутствие дыма не означает, что вентиляция в доме может быть плохой.
  • Удобство управления. Этому способствует максимальная оптимизация контролирующих и управляющих приборов. Как результат, следить за работой отопительного оборудования может даже дилетант. Большая часть представленных на рынке моделей оснащаются автоматическими управляющими блоками: это позволяет прибегать к настройке работы системы в очень редких случаях.

Оборудование данного типа в состоянии не только отапливать помещения, но также покрывать нужду в горячей воде. Чтобы оптимизировать систему водоснабжения, потребуется монтаж расширительного бойлера и бака объемом от 80 литров.

Недостатки

Наряду с множеством положительных характеристик, имеются у электрических котлов отопления с циркуляционным насосом и отдельные слабые стороны:

  • Затраты на эксплуатацию подобного оборудования находятся в прямой зависимости от цен на электроэнергию. Это объясняет тот факт, что большинство стран признали электрические отопительные установки не такими эффективными, как газовые и твердотопливные аналоги. Для снижения затрат на эксплуатацию рекомендуется использование теплоаккумулирующего бака. Это позволят существенно снизить теплопотери и расход электроэнергии на подготовку теплой воды.
  • Зависимость от исправной подачи электрической энергии. Двухконтурный электрический котел и циркуляционная помпа относятся к энергозависимым приборам. Поэтому, если в регионе случаются перебои с электроэнергией, то желательно выбрать другую разновидность обогрева для своего дома. Один из вариантов – установить резервный источник тепла, на случай «аварийной» ситуации. Чаще всего речь идет о твердотопливной печи или камине. До полноценных обогревателей им далеко, но подстраховать во время кратковременного выключения основного котла они, безусловно, смогут.
  • Необходимость в качественной электропроводке. Это является обязательным условием для того, чтобы электрический котел в комбинации с циркуляционным насосом работал без всяких перебоев. Часто бывает так, что проводка в доме не соответствует предъявляемым требованием, и ее приходится полностью менять. Это в любом случае влечет за собой дополнительные расходы.

Естественно, что людей волнует также вопрос о стоимости эл котла с насосом. На ее размер во многом влияет то, какая именно модель была выбрана: чем мощнее прибор, тем дороже он стоит. Также следует обращать внимание на производителей, среди которых есть несколько проверенных отечественных компаний. В любом случае, не стоит обольщаться на дешевые образцы сомнительного качества.

Климатическая компания «Термомир» предлагает в широком ассортименте электрические котлы различной мощности. Ознакомьтесь с информацией или позвоните нашим консультантам для выбора нужной модели котла.

Электрические котлы предназначены для отопления частного дома, дачи, квартиры (в том числе для поквартирного отопления), различных административных, коммерческих и производственных объектов площадью от 30 до нескольких тысяч кв. м. Электрическое отопление оптимально там, где нет магистрального газа или строгие требования к экологичности приборов обогрева. Также котел электрический часто применяется как резервный вариант отопления, на случай возникновения проблем с основным котлом, например, газовым.

Электрический котел отопления состоит из теплообменника, блока нагревательных элементов, блока управления и приборов контроля и безопасности. Некоторые электрические котлы комплектуются циркуляционным насосом, расширительным баком, предохранительным клапаном и фильтром. Нагреваемый при помощи электричества теплоноситель циркулирует по системе труб и радиаторов, обеспечивая отопление помещений, а также нагрев воды в бойлере. Электрический двухконтурный котел применяется для отопления и горячего водоснабжения, одноконтурный – только для отопления дома, а также для теплого пола.

Плюсы:
По сравнению с котлами на других видах топлива электрокотлы более дешевы, компактны, безопасны и бесшумны. Подключение электрических котлов намного более простое и недорогое, чем у других видов котлов. За счет компактных размеров и небольшого веса электрические котлы являются настенными, не требуют отдельной котельной и монтаж допускается в подсобных или хозяйственных помещениях, кладовках, на кухне, в подвале, и даже в жилых комнатах.
Электрические котлы просты в эксплуатации и не создают вредных выбросов и посторонних запахов, не нуждаются в постоянном обслуживании, дорогостоящей чистке и регулярной закупке топлива.

Минусы:
Зависимость от стабильного наличия электричества и высокие требования к качеству и надежности электрической проводки. Также следует учитывать достаточно высокую стоимость электроэнергии. Для обоснованного решения о покупке электрокотла рекомендуется произвести предварительный расчет затрат на электроэнергию.

Котел будет использоваться в российском климате в среднем с сентября по апрель включительно, т.е. только 8, а не 12 месяцев в году. Осенью и весной использование котла будет осуществляться по минимуму, зимой – на полную мощность. Благодаря встроенной автоматике работа котла не будет непрерывной, в среднем – около 8 часов в день, таким образом, приблизительные расходы на электроэнергию за год можно подсчитать по следующей формуле:

240 дней Х 8 часов в день Х мощность котла Х стоимость 1 кВт электроэнергии

Электрокотлы мощностью до 12 кВт выпускаются однофазные (питание 220 В) и трехфазные (питание 380 В), а котлы мощностью более 12 кВт – только трехфазными. Большинство электрических котлов мощностью более 6 кВт допускают многоступенчатую регулировку мощности.

Экономить электроэнергию без ущерба для комфорта помогают различные выносные программаторы, способные поддерживать температуру в помещении по заданному пользователем графику.

Для выбора электрического котла необходимо выяснить мощность устройства. Базовый расчет – 1 кВт мощности котла достаточно для обогрева 10 м2 хорошо утепленного помещения при высоте потолков до 3 м.
Для подбора конкретной модели электрокотла вы можете обратиться к консультантам компании Термомир. Помните, что помимо самого котла необходимо приобрести и остальные элементы полноценной системы отопления и водоснабжения (радиаторы, трубы, насосы, терморегуляторы, бойлер и многое другое), поэтому подбор оборудования и его полную комплектацию лучше доверить профессионалам.

В настоящий момент в ассортименте нашей компании представлены как лучшие электрические котлы от европейских производителей, так и хорошие недорогие российские электрокотлы.

Требуется помощь в выборе или не нашли нужную модель? Позвоните!

  • В начало
  • Назад
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • Вперёд
  • В конец

Электрические котлы — это эффективное оборудование для отопления частного дома. Они экономичные, компактные, безопасные, имеют низкий уровень шума и доступную стоимость.

Технические характеристики и типы оборудования

В зависимости от способа установки электрические котлы отопления бывают напольные и настенные. Первые устанавливаются непосредственно на пол или на специальные поддоны, в большинстве случаев они имеют большой вес и требуют выделения отдельного помещения. Навесные модели более легкие и без проблем помещаются в небольших комнатах.

Исходя из возложенных задач, выделяют два типа таких агрегатов:

  • одноконтурный используется только для обогрева помещений;
  • двухконтурный, кроме отопительной функции, осуществляет еще и подогрев воды.

Наиболее востребованным для дома является энергосберегающий котел отопительный. За счет использования в нем современных высокотехнологичных материалов удалось в несколько раз сократить затраты на электроэнергию.

Некоторые модели нагревателей идут в комплекте с насосом, благодаря которому происходит принудительная циркуляция теплоносителя в системе и достигается максимальная эффективность.

Более безопасными считаются модели с расширительным баком. Они позволяют компенсировать давление, возникающее при нагревании теплоносителя, и поддерживать его на определенном уровне.

Преимущества электрических котлов

  1. Энергоэффективность и высокий коэффициент полезного действия.
  2. Удобство эксплуатации. Легкие и компактные, просты в обслуживании.
  3. Экологичность. Не создают шума и не загрязняют атмосферу продуктами сгорания.

Недостаток — полная зависимость от электроэнергии. При перебоях с электроснабжением котлы не работают.

Электрические водяные котлы — дорогостоящее и сложное оборудование. Не стоит забывать, что чем выше мощность таких нагревателей, тем лучше должна быть проводка в помещении, где они устанавливаются. Рекомендуем доверить монтаж и подключение котлов нашим специалистам.

Интернет-магазин «ИЦ Тепломатика» высокое качество обслуживания

Купить дешево электрические водяные котлы оптом и в розницу можно в интернет-магазине «Тепломатика». Представленные модели имеют все необходимые сертификаты, подтверждающие их надежность и безопасность. На нашем сайте вы сможете почитать отзывы и уточнить цену. Заказать котел очень легко — достаточно заполнить онлайн-форму. Доставка осуществляется курьерской службой, возможен также вариант самовывоза. Продажа электрических котлов через Интернет поможет сэкономить вам не только время, но и средства.

15 лучших электрических котлов — Рейтинг 2020 года (Топ 15)

Электрический котел — лучшее решение для отопления загородных домов, если к поселку невозможно подвести газ. А такое случается довольно часто. Газ дешевле, но с газовыми баллонами не каждый решит связываться. Электрические котлы безопасны, а при правильном использовании расходуют электричество очень экономно.

Как выбрать хороший электрический котел?

При выборе электрического котла отопления, важно учитывать следующие критерии:

Мощность

Самый примитивный метод подбора этого параметра – 1 кВт на 10 м². Для более точного и корректного расчёта используются специальные таблицы и формулы, учитывающие тепловые потери от дверей и окон, объём (а не площадь) помещения, сезонные или региональные коэффициенты. Всё это доступно в интернете.

Комплектация

В зависимости от модели электрокотлы могут быть оснащены циркуляционным насосом, расширительным баком, комнатным термостатом и другими полезными элементами. В крайнем случае необходимо убедиться в возможности дополнительных подключений. Например, бойлера для получения ещё и горячей воды.

Энергоэффективность

Важный показатель в свете того, что многие модели электрических котлов при схожих прочих характеристиках могут по-разному «накручивать счётчик». Часто изначально более дорогие модели в итоге достаточно быстро оказываются заметно выгоднее за счёт оптимизации потребления электроэнергии.

Электрический отопительный котел какой фирмы лучше?

Самый большой интерес у покупателей вызывают электрические котлы следующих фирм производителей:

  • Рrotherm
  • Vaillant
  • Kospel
  • Buderus

А также отечественные котлы фирм ЭВАН, ЗОТА и РусНИТ. Расскажем подробнее о популярных моделях электрических котлов.

Рейтинг лучших электрических отопительных котлов 2020 г.

Достоинства и недостатки электрических котлов отопления

Плюсы:

  • Безопасность и экологичность. В подобных устройствах для нагрева теплоносителя не используется процесс горения, а, значит, отсутствуют вредные выбросы в атмосферу и нет нужды в дымоходах.
  • Компактность и простота установки. Котёл можно разместить практически в любом помещении, в том числе в жилой зоне (настенные модели). Для подключения к источнику энергии достаточно наличия электросети.
  • Бесшумная работа и долговечность. Модели с электронным управлением и плавным пуском не создают дополнительных шумов, а ступенчатая автоматическая настройка мощности в зависимости от заданной температуры и попеременное переключение ТЭНов способствуют увеличению общего ресурса и экономичности.
  • Высокая эффективность. Коэффициент полезного действия электрических котлов обычно не менее 93%, а для лучших моделей 99% и выше. При определённых условиях они даже могут всерьёз конкурировать с газовыми разновидностями.
  • Удобство эксплуатации и обслуживания. Управление простое и понятное, может осуществляться непосредственно на панели котла либо с помощью выносных комнатных регуляторов. При наличии дисплея обычно поддерживается функция самодиагностики. Лёгкий доступ к основным узлам упрощает ремонт или замену отдельных элементов.

Минусы:

  • Большие затраты электроэнергии. Учитывая высокую её стоимость, долговременное применение электрических котлов приличной мощности может стать довольно дорогим удовольствием.
  • Необходимость оборудования помещения соответствующими коммуникациями. Здесь важны и возможность подключения к трёхфазному питанию (для разновидностей мощностью от 12 кВт), и грамотный подбор сечения кабеля, и наличие правильных автоматов, и защита от перепадов напряжения.

Почему-то именно в частных домовладениях сети чаще всего отличаются нестабильностью, что является наиболее распространённой причиной выхода из строя электронных плат и даже нагревательных элементов.

Подведем итог. Какой электрический котел лучше купить?

Об электрических котлах ходит много слухов — дескать, дорого, да еще и ломаются часто. Но эти проблемы нетрудно предупредить. Достаточно тщательно утеплить свой дом (снизить до минимума теплопотери), поставить фильтр для воды на входе, регулярно проводить техобслуживание и подключать отопительный котел через стабилизатор напряжения. Совсем не обязательно постоянно держать прибор на максимальной мощности. И в этом случае вам придется платить за электричество гораздо меньше, чем кажется. Все модели электрических котлов, упомянутые в нашем рейтинге, имеют ступенчатую регулировку мощности, эти модели надежны, на них почти нет претензий покупателей и сервисных мастеров. Выбирайте любую и сохраняйте тепло вашего дома!

Будет ли рециркуляционный насос работать на БАК


Качели обратный клапан должен быть установлен в горизонтальном положении … Grundfos серии Насос бытовой серии должен быть установлен в вертикальном положении, как показано … обратитесь к руководству по продукту … на рисунке показаны относительные место расположения частей.

Качели обратный клапан
Посмотрите на стрелку, расположенную на обратном клапане
. Убедитесь, что стрелка совпадает с направлением потока воды.
Мост обратные клапаны зависят от силы тяжести для закрытия заслонки и должны быть устанавливается в горизонтальном положении.Установка упоров в вертикальном положении функция.
Купить:
Swing обратный клапан на Amazon

Низкий давление

Обратный клапан снижает давление?
Обратный клапан будет иметь минимальное влияние на давление воды, если не проверить клапан застрял из-за отложений или потерял уплотнение, поэтому вода течет в обратном направлении.


Ресурсы на низкое давление

Низкое давление горячей воды.html
Crossover.html
Качать Обратный клапан
Обратный клапан открывается, когда вода проходит в одном направлении.И качели закрыто, когда вода пытается пройти в другом направлении: пропускает воду направление, но не другое направление.
Почему обратный клапан важен?
В некоторых установках рециркуляция системный контур может втягивать холодную воду в горячую трубу, вызывая приливы во время душа. Это происходит в периоды интенсивного использования.
Или с установкой типа петли прямого возврата, рециркуляция контур может потерять давление или потерять эффект рециркуляции при холодном или горячем нарисовано в другом месте в системе водопровода.

Если обратный клапан используется в другом месте в водопроводной системе, и обратный клапан идет плохо, это может вызвать переход, когда холод попадает в горячую трубу и горячая вода никогда не поступает в кран:
Или неисправный обратный клапан может вызвать высокое или низкое давление
Плавание бассейн или открытые пруды: если водяной шланг остался в бассейне, пруду или луже воды, то использование воды в доме может привлечь эту антисанитарную воду назад через водяной шланг и в водопроводные трубы дома. Установите поворотный обратный клапан. Не оставить шланги на земле. Или в бассейне.
Купить:
Swing обратный клапан на Amazon

Resources
Кроссовер
Низкое давление горячей воды


Установлен на линию холодной воды
Расширение танки на Амазонке

Почему расширение танк на линия холодной воды?
Расширительный бак устанавливается на подводящем трубопроводе холодной воды.
На некоторых чертежах рециркуляции без резервуара расширительный бак расположен на магистрали горячей воды рециркуляционного контура.
Однако, как правило, рециркуляционный контур не требует расширительного бачка.
Однако, если небольшой водонагреватель настроен на очень высокую температуру (135+), то это может вызвать тепловое расширение на «закрытом» контур рециркуляции.
Помните, контур рециркуляции «закрыт» из-за обратного клапана. между контуром безбака и рециркуляции. Любая закрытая система опасна для тепловое расширение, особенно если водонагреватель настроен на очень высокую температура. Температура бака для 20 галлонов должна быть 120F или меньше. так как типичная ручная стирка будет 110. Температура выше 140F создает серьезный риск ожога и никогда не должен присутствовать в жилых система водяного отопления, если не требуется стерилизация.Используйте смесительный клапан и отдельные линии горячей воды для безопасности.
В большинстве случаев расширительный бак на линии холодной воды гарантирует, что водопроводные линии не подвержены тепловому расширению или высокому давление, которое может вызвать повреждение труб, арматуры и водонагревателей.
Купить:
Расширение резервуары на Amazon

Resources
Тепловое расширение и закрытая система
Установка расширительного бака pdf
Смесительный клапан Advantages

Закрыто система: потребность в расширительный бак.
-Вода расширяется при нагревании. Когда водонагреватель работает, ‘тепловое расширение приводит к уменьшению объема воды увеличиваются, вызывая увеличение давления воды, оказывая давление на бак, трубы и фитинги.
Ресурсы
Тепловое расширение и закрытая система

-‘В открытой системе увеличение давления воды течет обратно в городской водопровод ». В водопроводной скважине, давление возвращается в напорный бак, расположенный у скважины.

-‘In закрытая система, повышение давления заблокировано от обратного потока в городское водоснабжение.Результирующее тепловое расширение может создать быстрое и опасное повышение давления в водонагревателе и системный трубопровод ». Симптомы включают выпуск воды из клапана TP, выпуклый водонагреватель или трубы, а также преждевременный выход из строя бака.
Расширительный бак правильного размера на входящей линии ХОЛОДНОЙ воды решает проблему проблема теплового расширения.

-Ваш водная система, вероятно, не имеет проблем с давлением, если у вас нет редукционный клапан на входящем трубопроводе холодной воды, высокий входящий давление воды более 80 фунтов на квадратный дюйм от городского водопровода (установите манометр наружный патрубок для проверки), обратный клапан на входящей холодной воде, или очень высокая установка термостата на водонагревателе.
-Часто местные нормы требуют наличия расширительного бачка в качестве ссылки на водопровод. промышленность и не особо по необходимости.

с установка прямой обратной линии, сделайте Обратные клапаны на горячих трубках рециркуляционной системы вызывают ‘закрытая система?’
Точно не знаю. Но давайте посмотрим на некоторые факторы:
1) Обратный клапан рециркуляции из бака открыт, когда без танка поставляет горячую воду конечному потребителю …. поэтому мы точно знаем, что расширительный бак защитит при безтанковом режиме работы.
2) Расширительные баки обычно устанавливаются на входящую холодную воду. линия, но с небольшим баком, входящая линия подачи холодной воды отсекается обратным клапаном при отключении безбака и рециркуляции насос работает, значит технически это могло привести к закрытой системе.
3) Нет возможности знать, вызовут ли обратные клапаны проблемы с давлением, пока танк в операции, и тогда симптомом будет выпуск клапана TP на небольшом бак, либо взрыв горячей воды при открытии крана.
4) Маленький резервуар может не вызывать большого расширения. Если в системе прямая обратная линия, термостат на небольшом резервуаре не должен быть установлен на ту же температуру как без танка. Поскольку средний горячая температура на кране составляет 104, термостат небольшого бака может быть установлен на 110 (для компенсации теплопотерь в трубе) … и отсутствие очень горячего вода будет минимизировать (или исключить) тепловое расширение … чем больше циркулирующий насос работает тем больше тепла будет рассеиваться, и тем меньше расширение на линия.
5) Большинство, но не все На диаграммах рециркуляции без бака показаны обратные клапаны.Новее на всех схемах показаны обратные клапаны для прямой обратной линии установка.
6) На одном старом чертеже рециркуляции без резервуара расширительный бак расположен на магистрали горячей воды рециркуляционного контура. Ресурс: Nortiz .pdf
Однако каждый новый чертеж, доступный от производителя, показывает расширительный бак на входящем трубопроводе холодной воды, как на рисунках на эту веб-страницу.
Начиная с .pdf файлы, размещенные на этой веб-странице, преимущественно показывают обратные клапаны, и показать единственный расширительный бак на входящей линии холодной воды, мое лучшее предположение заключается в том, что тепловое расширение контура рециркуляции не является проблемой.

Как установить систему рециркуляции без резервуара


Установлен на линии холодной воды
Расширение танки на Амазонке

Почему расширение танк на линия холодной воды?
Расширительный бак устанавливается на подводящем трубопроводе холодной воды.
На некоторых чертежах рециркуляции без резервуара расширительный бак расположен на магистрали горячей воды рециркуляционного контура.
Однако, как правило, рециркуляционный контур не требует расширительного бачка.
Однако, если небольшой водонагреватель настроен на очень высокую температуру (135+), то это может вызвать тепловое расширение на «закрытом» контур рециркуляции.
Помните, контур рециркуляции «закрыт» из-за обратного клапана. между контуром безбака и рециркуляции. Любая закрытая система опасна для тепловое расширение, особенно если водонагреватель настроен на очень высокую температура. Температура бака для 20 галлонов должна быть 120F или меньше. так как типичная ручная стирка будет 110. Температура выше 140F создает серьезный риск ожога и никогда не должен присутствовать в жилых система водяного отопления, если не требуется стерилизация. Используйте смесительный клапан и отдельные линии горячей воды для безопасности.
В большинстве случаев расширительный бак на линии холодной воды гарантирует, что водопроводные линии не подвержены тепловому расширению или высокому давление, которое может вызвать повреждение труб, арматуры и водонагревателей.
Купить:
Расширение резервуары на Amazon

Resources
Тепловое расширение и закрытая система
Установка расширительного бака pdf
Смесительный клапан Advantages

Закрыто система: потребность в расширительный бак.
-Вода расширяется при нагревании. Когда водонагреватель работает, ‘тепловое расширение приводит к уменьшению объема воды увеличиваются, вызывая увеличение давления воды, оказывая давление на бак, трубы и фитинги.
Ресурсы
Тепловое расширение и закрытая система

-‘В открытой системе увеличение давления воды течет обратно в городской водопровод ». В водопроводной скважине, давление возвращается в напорный бак, расположенный у скважины.

-‘In закрытая система, повышение давления заблокировано от обратного потока в городское водоснабжение. Результирующее тепловое расширение может создать быстрое и опасное повышение давления в водонагревателе и системный трубопровод ». Симптомы включают выпуск воды из клапана TP, выпуклый водонагреватель или трубы, а также преждевременный выход из строя бака.
Расширительный бак правильного размера на входящей линии ХОЛОДНОЙ воды решает проблему проблема теплового расширения.

-Ваш водная система, вероятно, не имеет проблем с давлением, если у вас нет редукционный клапан на входящем трубопроводе холодной воды, высокий входящий давление воды более 80 фунтов на квадратный дюйм от городского водопровода (установите манометр наружный патрубок для проверки), обратный клапан на входящей холодной воде, или очень высокая установка термостата на водонагревателе.
-Часто местные нормы требуют наличия расширительного бачка в качестве ссылки на водопровод. промышленность и не особо по необходимости.

с установка прямой обратной линии, сделайте Обратные клапаны на горячих трубках рециркуляционной системы вызывают ‘закрытая система?’
Точно не знаю. Но давайте посмотрим на некоторые факторы:
1) Обратный клапан рециркуляции из бака открыт, когда без танка поставляет горячую воду конечному потребителю …. поэтому мы точно знаем, что расширительный бак защитит при безтанковом режиме работы.
2) Расширительные баки обычно устанавливаются на входящую холодную воду. линия, но с небольшим баком, входящая линия подачи холодной воды отсекается обратным клапаном при отключении безбака и рециркуляции насос работает, значит технически это могло привести к закрытой системе.
3) Нет возможности знать, вызовут ли обратные клапаны проблемы с давлением, пока танк в операции, и тогда симптомом будет выпуск клапана TP на небольшом бак, либо взрыв горячей воды при открытии крана.
4) Маленький резервуар может не вызывать большого расширения. Если в системе прямая обратная линия, термостат на небольшом резервуаре не должен быть установлен на ту же температуру как без танка. Поскольку средний горячая температура на кране составляет 104, термостат небольшого бака может быть установлен на 110 (для компенсации потерь тепла в трубе)… и отсутствие очень горячего вода будет минимизировать (или исключить) тепловое расширение … чем больше циркулирующий насос работает тем больше тепла будет рассеиваться, и тем меньше расширение на линия.
5) Большинство, но не все На диаграммах рециркуляции без бака показаны обратные клапаны. Новее на всех схемах показаны обратные клапаны для прямой обратной линии установка.
6) На одном старом чертеже рециркуляции без резервуара расширительный бак расположен на магистрали горячей воды рециркуляционного контура. Ресурс: Nortiz .pdf
Однако каждый новый чертеж, доступный от производителя, показывает расширительный бак на входящем трубопроводе холодной воды, как на рисунках на эту веб-страницу.
Начиная с .pdf файлы, размещенные на этой веб-странице, преимущественно показывают обратные клапаны, и показать единственный расширительный бак на входящей линии холодной воды, мое лучшее предположение заключается в том, что тепловое расширение контура рециркуляции не является проблемой.

Установка безрезервуарного водонагревателя, требующая расширительных баков — Home Inspection Insider

Бесконтактные водонагреватели становятся все популярнее по разным причинам, включая горячее водоснабжение по требованию и их компактный дизайн. Однако, хотя многие водонагреватели в виде резервуаров имеют расширительные баки, вы можете спросить себя: «Требуется ли расширительный бак для безбаквальных водонагревателей?»

Требуется ли для безрезервуарного водонагревателя расширительный бак? Нет. В соответствии с разделом 608.3 Международного сантехнического кодекса (IPC) 2018, безбаковые водонагреватели не требуют расширительного бака, если не используется устройство для хранения воды. Однако есть несколько исключений. Если водонагреватель без резервуара используется вместе с водонагревателем резервуара или системой рециркуляции, которая использует резервуар для хранения в замкнутой водопроводной системе, расширительный резервуар необходим для регулирования теплового расширения.Это не относится непосредственно к большинству домовладельцев, у которых есть система безбаквального водонагревателя.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, прошедших проверку и лицензированных сантехников в вашем районе!

Тепловой расширительный бак — это предохранительное устройство, используемое с водонагревателями, помогающее снизить риск повреждения вашей водопроводной системы давлением.

Иногда требуется расширительный бачок, а иногда нет! Для большинства систем водонагревателя теперь требуются расширительные баки, которые помогают контролировать давление внутри водонагревателя, особенно в городских водопроводных системах.Если в доме закрыт водопровод, то есть имеется обратный клапан или предохранитель обратного потока, который запрещает выпуск воды под давлением обратно в водопровод.

Давление воды в водопроводной системе создается за счет нагрева воды. Когда вода нагревается в резервуаре для хранения, вода превращается в пар, что увеличивает давление в водопроводных трубах. Без места для сброса давления во время теплового расширения ваш водонагреватель в виде резервуара может взорваться.

Расширительные баки и безбаквальные водонагреватели

Бесконтактные водонагреватели не хранят горячую воду, поскольку она создается по запросу.Это означает, что когда вы открываете кран с горячей водой, водонагреватель вырабатывает горячую воду, которая поступает в кран с горячей водой. Когда кран закрыт, водонагреватель перестает вырабатывать горячую воду.

Для большинства водонагревателей (электрических или газовых) не требуется расширительный бак. Причина в том, что водонагреватель без бака производит горячую воду только по запросу. Когда открывается подача горячей воды, безбаковый агрегат начинает производить горячую воду. Это создает открытую водопроводную систему, для которой не требуется резервуар теплового расширения для контроля теплового расширения.

При закрытии крана горячей воды закрывается водопровод. Однако, поскольку безбаковый агрегат перестает производить горячую воду, для контроля теплового расширения не требуется расширительный бак.

С точки зрения строительных норм и правил, расширительные баки не требуются для безбаквальных водонагревателей, где не установлен накопительный бак для горячей воды. В большинстве случаев они используются в качестве профилактической меры, чтобы продлить срок службы вашего водонагревателя и снизить риск «перегрузки» вашей водопроводной системы. Давайте проясним это на двух примерах ниже:

В некоторых случаях безбаквальному водонагревателю потребуется расширительный бак. В больших домах, где может существовать более высокий спрос на горячую воду, вы можете найти водонагреватель без резервуара, используемый в сочетании с водонагревателем в стиле резервуара.

Бесконтактные водонагреватели с системой рециркуляции

Некоторые безрезервуарные системы водонагревателей оснащены системой рециркуляции, которая обычно обеспечивает циркуляцию горячей воды по подающему трубопроводу, чтобы предотвратить охлаждение горячей воды в подающем трубопроводе.Эти системы обычно оснащены накопительным баком или вторичным водонагревателем.

В этих сценариях обычно требуется расширительный бак в закрытой водопроводной системе.

Теперь, когда вы знаете, что расширительный бак для безбаквального водонагревателя требуется только для более сложных настроек в закрытой водопроводной системе, давайте рассмотрим это подробнее ниже. Обсудим, как работает расширительный бачок и где его нужно разместить. Мы также поговорим о преимуществах наличия расширительного бачка и о том, как правильно его проверить.

В этих случаях водонагреватель в виде резервуара обычно является основным источником горячей воды, а водонагреватель без резервуара служит резервной системой по требованию для обеспечения непрерывной горячей воды, даже когда в резервуаре для воды заканчивается горячая вода и он работает. режим восстановления.

Итак, если вы готовы узнать больше о безбаквальных водонагревателях и расширительных баках, то приступим к делу!

Зачем нужен расширительный бак на водонагревателе?

IPC требует наличия расширительного бака в городах с закрытой водопроводной системой.Если у вас есть обратный клапан или устройство для предотвращения обратного потока, установленное где-то на вашей основной водопроводной линии, вам может потребоваться установка расширительного бака.

Это устройство действует как резервное устройство для предотвращения чрезмерного повышения давления, которое со временем может вызвать потенциально серьезные (не говоря уже о дорогостоящих) проблемах с водопроводом. Излишняя вода из водонагревателя стекает в расширительный бак, снижая давление до безопасного и приемлемого уровня.

Система распределения воды с использованием нагревателя без резервуара (электрического или газового) без накопителя

В водонагревателе без резервуара горячая вода производится по мере необходимости, также называемая по запросу.«По требованию» не означает мгновенно, так как охлажденная вода в трубопроводе горячей воды должна быть выпущена, а произведенная горячая вода должна пройти через водопроводную систему к открытому крану.

Обычно это занимает около 2–3 минут в зависимости от того, как далеко прибор находится от безбаквального водонагревателя. Вода нагревается только при открытом кране горячей воды. Поскольку водонагреватель без резервуара не производит и не хранит горячую воду в резервуаре для хранения, не происходит теплового расширения, оказывающего тепловое давление на водопроводную систему.

Система распределения воды с использованием безбактового нагревателя (электрического или газового) с накопительным устройством

Как мы обсуждали выше, безбаковый водонагреватель, использующий рециркуляционный насос и накопительный бак или водонагреватель, будет нуждаться в баке теплового расширения для контроля теплового расширения внутри водопроводной системы.

В этой системе необогреваемый водонагреватель без резервуара может нуждаться в рециркуляции, чтобы сократить время ожидания или подготовиться к большим потребностям в горячей воде. В любом случае, когда блок хранения остывает, включается циркуляционный насос, чтобы позволить потоку из бака, через водонагреватель и обратно в блок хранения, пока вода не достигнет соответствующего уровня температуры.

Поскольку это происходит при закрытом выпускном отверстии для воды, водопроводная распределительная система становится «закрытой». Следовательно, требуется расширительный бак для регулирования давления воды, вызванного тепловым расширением.

Независимо от настройки водонагреватель без бака требует регулярного обслуживания. См. Нашу статью Советы по простому обслуживанию безбаквальных водонагревателей с фотографиями. Это пошаговое руководство поможет вам поддерживать вашу систему в идеальном состоянии.

Требуются ли расширительные баки по кодексу?

Еще в 2012 году Международный сантехнический кодекс предписал обязательную установку расширительных баков во всех системах водонагревателя (включая модели без резервуаров), где тепловое расширение могло потенциально вызвать опасный скачок давления. Это требуется только для домов, в которых есть закрытые водопроводные системы, в которых установлено устройство предотвращения обратного потока или обратный клапан.

Несколько изменений были внесены и продолжают вноситься по мере развития сантехнических систем и компонентов.

Каковы преимущества теплового расширительного бака?

Бак теплового расширения предназначен для управления и снижения давления воды в водопроводной системе. Когда давление воды становится слишком высоким, это может повредить водопроводную арматуру, ослабить соединения подводящих труб и сократить срок службы самого водонагревателя.Эти проблемы не только вызывают проблемы в вашем доме, но и требуют больших затрат на устранение.

Тепловые расширительные баки требуют дополнительных авансовых затрат, но часто позволяют сэкономить деньги в долгосрочной перспективе. Они снижают риск серьезного и дорогостоящего ремонта сантехники в результате неконтролируемого давления воды и обеспечивают эффективную работу вашего водонагревателя в течение многих лет, даже десятилетий!

Заключение

В последние годы производители водонагревателей пытались решить постоянно сбивающую с толку проблему мгновенного и постоянного горячего водоснабжения. Многие новые безбаквальные водонагреватели имеют встроенную систему рециркуляции. Поскольку эти системы действительно производят ограниченное количество горячей воды, когда система закрыта, я ожидаю, что строительные нормы и правила для безбаквальных водонагревателей и расширительных баков могут измениться в ближайшие годы.

Для получения дополнительной информации о сроке службы безбаквального водонагревателя см. Нашу статью Как долго прослужит безрезервуарный водонагреватель?

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, который является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная . .. Компания Radiant Floor позаботится о вас !!!

Многозонная открытая система с электроприводом по запросу и расширительным баком для городского водоснабжения
Открытая система Схема потока воды с водонагревателем резервуарного типа
Еще один пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода поступает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель через напольную трубу.Мы прокладываем водопроводную систему таким образом, чтобы исключить попадание застоя воды в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе нет открытых клапанов горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому нет чистой потери энергии.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубки, не имеет возможности охладить пол… если, конечно, вы не приняли четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в итоге теплая вода будет поступать в трубки вместо холодный.

Кстати, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, — это использование фильтра для всего дома.Обычные корпуса типа канистры доступны в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, концентрацией хлора (4 промилле), вы можете рассмотреть возможность использования «закрытой» системы отопления или системы отопления с «теплообменником».Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной или родниковой водой или водой из другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляционные насосы работают, украдет ли пол горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но не могут конкурировать с обычным давлением воды в быту.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем
Четырехзонная открытая система с использованием водонагревателя по запросу
Четырехзонная открытая система с использованием высокоэффективного водонагревателя / обогревателя Polaris.
Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших объемных излучающих системах можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация «первичного / вторичного» водопровода в открытой системе (т. е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

Электрическая мультизональная открытая система по запросу
Газ по запросу многозонная система

Примеры многозонных систем с первичным контуром.

Открытая система для одной зоны «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На изображении выше представлены несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по запросу для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря».

В отличие от водонагревателей резервуарного типа, установки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить выходную температуру так же просто, как нажать кнопку.

Открытая система со схемой по требованию
Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом. Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода из нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фотографии ниже показан другой вариант водонагревателя по запросу, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .

Radiant Floor Company также производит предварительно собранные системы с одной зоной «Radiant Ready» в 38 конфигурациях. На фото ниже Radiant Ready специально разработан для водонагревателя по запросу.

Radiant Ready разработан для систем по требованию
«Radiant Ready» для обогревателя по запросу

Однозонная открытая система Radiant Ready с использованием нагревателя по запросу

Насос ALPHA, «умный» радиантный циркуляционный насос

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

Открытая система подключена к водопроводу дома, поэтому лучший способ наполнить новую излучающую трубку — открыть кран ГОРЯЧЕЙ воды где-нибудь в доме.

Когда горячая вода забирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на замену.Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку. Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей бытовой системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, вспомогательных насосах или ведрах с предварительно приготовленным антифризом.

Но вы все равно хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1. Помните, что простое открытие приспособления для горячего водоснабжения в любом месте дома заставит воду пройти через зону.

Если зона № 1 имеет несколько контуров трубопровода и каждый контур имеет шаровой клапан перед каждым контуром (например, на больших коллекторах плиты), то закройте все контуры зоны 1, кроме первого. и направить воду в первый контур.

Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2.

Повторите этот процесс для каждого контура в каждой зоне .

Любой посторонний воздух, оставшийся в системе, со временем будет удален естественным путем за счет обычного ежедневного использования горячей воды в доме.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорная арматура

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, похожие на насадки для шлангов, являются стоками котла. Один из сливного котла расположен на верхний (горячий «Out») трубы чуть ниже стандартный запорного клапана. Слива котла на нижней трубе (холодный / возврат «в») как раз над вторым запорным клапаном.

Эти стопорные клапаны позволяют домовладельцу «промывать» водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой. Уксус имеет слабую кислотность и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2-3 галлона чистого белого уксуса в чистое ведро на 5 галлонов.
4. Подсоедините шланг от «горячей» (из Takagi) линии к погружному отстойнику или насосу общего пользования.
5. Протяните шланг от «холодной» (по направлению к Такаги) линии в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус ВХОДИТ через порт ВЫХОД водонагревателя и ВЫХОДИТ из порта ВХОДА, эффективно промывая теплообменники.Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете накачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционная петля

Циркуляционная петля

В домах с большой планировкой этажей источник тепла часто находится на большом расстоянии от водонагревателей.Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств горячего водоснабжения ответвляются от основного контура, и горячая вода фактически становится доступной мгновенно.

Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)
Многозонная система с циркуляционным контуром

Но конечно это чудо потребляет энергию. Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован хорошо. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Уличные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством. В результате котловая вода не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы удовлетворить общую горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите. Чугунный циркуляционный насос (внизу слева) направляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны упрощают наполнение или опорожнение бойлера при необходимости.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового / отопительного оборудования теплообменника (вверху справа на фото). Датчик на накопительном баке возврат линии контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другая вариация темы дровяного котла — это змеевик для горячей воды внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды для бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых нужд и отопления. Пресная вода поступает в резервуар прямо пропорционально количеству, забираемому для ГВС . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления , она просто возвращается в резервуар для повторного нагрева.

Поскольку солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствие доступного солнца (также называемого зимой) не позволяет солнечной энергии нагреть резервуар до желаемой температуры, блок Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива. В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, то есть расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.

Добавление закрытой зоны незамерзания или зоны таяния снега к коллектору открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, связанных с «открытыми» системами, некоторые излучающие системы требуют использования антифриза.Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в общем, любое отопление , требующее защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем нагрев с использованием чистой воды), вы не хотите, чтобы вся ваша лучистая система использовала антифриз только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной опорой зонного коллектора открытой системы ( см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу без смешивания двух жидкостей.

Система снеготаяния проезжей части и парковки

На изображенной системе снеготаяния обратите внимание на изоляционную пену XPS (экструдированный полистирол) под трубой и, что не менее важно, на вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких целях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не тратя драгоценное тепло на землю ниже и вдоль краев плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае солнечной энергии, древесины и газа) в одну систему. На следующей схеме показано, как это можно сделать.

Обратите внимание также на то, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) посредством стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.

Открытая система с тройными источниками тепла

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды.Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная . .. Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу
Пример 3-х зонного индивидуального дизайна с сохранением пространства
3 зона закрытая с электрическим блоком

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошая идея — закрыть систему с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев каждого года могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные рекомендации:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает… Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к нулю,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок отводится (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке… если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься.Некоторый антифриз поставляется «предварительно разбавленным». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Схема закрытой котельной системы
Красивая закрытая шестизонная система Polaris
Четырехзонная закрытая система с котлом «Электро».

Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое регулирование, очень похоже на обычный водонагреватель резервуарного типа, который направляет воду низкой температуры (120-135 градусов) на пол. Однако, если вы используете в качестве источника тепла обычный бойлер (температура воды 185 градусов), вам потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом
Пример вертикального нестандартного дизайна

Закрытые системы «Radiant Ready»
Закрытая система «Radiant Ready»
Схема закрытой системы «Radiant Ready»
Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фотографии выше изображена наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно смонтированная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для установки своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная и красивая установка, сделанная своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована в соответствии со схемой ниже.



Поскольку большинство обычных котлов предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, в которых используется излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны
Разделение на три зоны
Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладный теплый возвратный пол может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный манифольд для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в лучистую трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos по экономии затрат консервативны. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Вот ссылка для тех из вас, кто желает узнать больше о технических деталях удивительного циркуляционного насоса ALPHA.

Системы большого объема

Для очень больших излучающих систем требуется первичный / вторичный водопровод.Если вас интересуют тонкости этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте. Фотография ниже иллюстрирует красивое практическое применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые наружные дровяные котлы являются многотопливными системами (т.е.е. они могут сжигать древесину и на газе или масле) или у них есть встроенный теплообменник для подачи горячей воды. При таком типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема относится к вышеупомянутым типам уличных дровяных котлов. Только не забудьте прокладывать подводящую и обратную линии от вашего котла ниже линии замерзания. Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше).Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута.), экономя много труда и / или дорогостоящих затрат на земляные работы (очевидно, что при постоянно циркулирующей горячей воде в подающей и обратной линиях замораживание невозможно даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в бойлере исключается расслоение. Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная. Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда прокладывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы.

Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Триумф простоты (или Как спасти испорченную закрытую систему)

Однажды нам позвонил подрядчик по ОВК, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия. Будучи компанией, приверженной целостности и качеству, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект излучающего тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, необходимо несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Как избежать проблем с насосами гидравлической системы

В некоторых гидравлических системах постоянно возникают проблемы.Владелец такой проблемной системы оплачивает услуги по ремонту или замене различных компонентов, которые постоянно выходят из строя. Техническое обслуживание, такое как ненагреваемые цепи, шум, воздушное засорение, чрезмерный отказ компонентов, особенно насосов и т. Д., Необходимо проанализировать, чтобы выявить причины постоянных тронов, найти неисправный компонент, заменить его и сообщить владельцу, что система была неисправна. «фиксированный.» Любая система, имеющая непрерывную проблематику. Правильно спроектированные, установленные и запущенные гидравлические системы будут безотказными в течение многих лет.

Инженеры по гидронике, у которых есть планы и спецификации, обычно проектируют большие гидронные системы. Пока подрядчик по установке следует плану и спецификациям, никаких системных проблем возникнуть не должно. Системы меньшего размера, жилые и коммерческие, обычно «проектируются» подрядчиком по установке. В этих системах могут наблюдаться постоянные проблемы, и вместо простой замены деталей требуется анализ для выявления реальных проблем.

Много ошибок сделано при размещении циркуляционных насосов относительно расширительного бака.Когда насосы впервые использовались, они всегда находились на обратном трубопроводе, подающем в котел. Это было место, где вода была самой холодной, так как она циркулировала по системе и отдавала тепло. Производственные допуски не могли быть такими строгими, как сегодня, поэтому там, где вода была самой холодной, было нормой для размещения циркуляционных насосов. Как мы увидим, этот «стандарт» устарел и не обязательно является лучшим местом для подкачивающего насоса. Производственные процессы были усовершенствованы, так что насос можно размещать в воде слива котла без вредного воздействия на насос.Расположение насоса определяется местом подключения расширительного бачка к системе.

Когда насос выключен, существует только статическое давление (см. Info-Tec 26, Системы водяного отопления). Запуск насоса изменит давление в системе до нового набора условий. Головка насоса появится поперек насоса. Давление на выходе насоса будет выше давления на входе насоса на величину, равную напору насоса. Падение давления (DP) будет постепенно уменьшаться от нагнетания до всасывания насоса.

Указав точку отсутствия изменения давления, можно управлять давлением в системе при включенном насосе. Точка отсутствия изменения давления — это место подключения расширительного бачка к системе. Это связано с тем, что воздух в баке сжатия должен соответствовать законам газа: изменение давления воздуха должно сопровождаться изменением объема воздуха. Изменение объема воздуха приводит к изменению объема воды в резервуаре. Изменение объема воды в баке должно вызывать изменение объема воды в системе.Работа насоса не может увеличивать или уменьшать объем воды в системе, так как вода несжимаема. Следовательно, работа насоса не может изменить давление в баллоне. Поскольку давление в резервуаре не может измениться из-за работы насоса, соединение резервуара с системой должно быть точкой, в которой давление не изменяется.

Исходя из этого факта, если компрессионный бак расположен на стороне всасывания насоса, давление всасывания насоса не изменится, независимо от того, включен насос или выключен. Поскольку всасывание насоса не может измениться, напор насоса должен изменяться при включении насоса.Вся напор насоса должен быть положительным на выходе насоса. Повышение давления будет уменьшаться в системе до исходного статического давления на всасывании насоса. (Это называется гидравлическим градиентом.) Это графически представлено на рисунке 1. Обратите внимание на линию, представляющую напор насоса или гидравлический градиент. Он находится над линией давления исходного состояния на большей части системы.

Рисунок 1.

Поскольку давление всасывания не отличается от статического из-за работы насоса, это лучшее место для котла (см. Рисунок 2).

Рисунок 2.

Если компрессионный бак расположен на стороне нагнетания насоса, когда насос перекачивает в бак и бойлер, все изменения давления в системе из-за работы насоса будут вычтены из первоначального статического давления. Поскольку давление нагнетания насоса не может измениться, давление всасывания должно измениться. (См. Рис. 3.) Давление всасывания будет падать, равным полному напору насоса. Это может привести к кипению или кавитации. Снижения давления в верхних точках системы может быть достаточно, чтобы вызвать вакуум, всасывающий воздух в систему через вентиляционные отверстия.Это может привести к воздушным цепям. Это может привести к нестабильным, несбалансированным потокам воды. Шумные кавитирующие насосы скоро выйдут из строя. Котел может «стучать» каждый раз при запуске насоса.

Рисунок 3.

Для систем, которые демонстрируют эти проблемы и где насос нагнетает воду в котел и компрессионный бак, возможны три решения:

1. Увеличьте статическое давление до достаточного уровня, чтобы предотвратить всасывание воздуха и закипание. Это может потребовать изменения размера компрессионного бака.

2. Переверните насос. Откачать из котла и бака. Часто невозможно изменить направление потока из-за монофлора, клапанов потока и т. Д.

3. Переместите насос на другую сторону котла и компрессионного бака. Откачать из котла и бака.

Одна небольшая система с низким напором насоса, например, в которых используется насос серии 100 или SLC Bell & Gossett, может не потребоваться откачка от котла и резервуара, поскольку энергии насоса недостаточно, чтобы сильно повлиять на давление в системе .Безусловно, правильно собрать систему и предотвратить проблемы не повредит. Как правило, системы, в которых требуются насосы с мощностью 1/3 л.с. двигатели или более обязательно должны быть установлены с откачкой от котла и компрессионного бака.

Поскольку циркуляционный насос является основной движущейся частью системы принудительного водяного отопления, важно не только его расположение, но и правильное техническое обслуживание критически важно для хорошей работы системы.

Все бустерные насосы — центробежные. Они используют центробежную силу для перемещения жидкости.Крыльчатка — ключевая деталь. Жидкость, попадающая в проушину вращающейся крыльчатки, со значительной силой выбрасывается на кромку. Направление вращения крыльчатки имеет значение. Лопасти рабочего колеса должны «забивать» воду, а не «закапывать». С новыми однофазными насосами это обычно не проблема, но трехфазные двигатели подключаются к сети и могут вращаться в любом направлении. К сожалению, крыльчатка, вращающаяся в неправильном направлении, приведет к циркуляции воды, но производительность (галлонов в минуту) будет очень низкой, а насос будет шумным.

Нагрузка двигателя или потребляемая мощность зависят от скорости откачки галлонов в минуту. Насос найдет точку на своей кривой, в которой DP системы будет просто равным способности насоса создавать необходимый напор при данном расходе. На рисунке 4 показана типичная характеристика насоса. Расход в галлонах в минуту отображается в зависимости от DP в футах. Нагрузка двигателя показана для иллюстрации того, что происходит при увеличении галлонов в минуту.

Бустерные насосы требуют затопленного всасывания; то есть постоянная подача чистой жидкости без пузырьков, поступающей в проушину рабочего колеса для работы.Часто подрядчик увеличивает размер бустерного насоса, чтобы «быть уверенным», что он будет перекачивать требуемый галлон в минуту. Насос слишком большого размера вызовет шум в системе. Поэтому, если бустерный насос должен быть дросселирование по какой-либо причине, то дроссельный клапан должен быть на нагнетательной стороне насоса. Это поддерживает затопление всасывания и предотвращает кавитацию, которая быстро разрушает рабочее колесо.

Каждый раз, когда двигатель насоса потребляет чрезмерную силу тока, а напряжение находится в пределах нормы, следует снимать показания датчиков.Если показания указывают на то, что насос слишком большого размера и перекачивает слишком много воды, сброс можно уменьшить. Чтобы проверить производительность насоса, установленного в системе, необходимо определить перепад давления между всасывающим и выпускным отверстиями насоса. Как только это будет найдено, по кривой производительности насоса станет известно количество галлонов в минуту. На рисунке 4 показана взаимосвязь между DP и GPM.

Рисунок 4.

В некоторых насосах предусмотрены краны для установки манометров.Если отводы не предусмотрены, в корпусе насоса можно просверлить отверстия и нарезать резьбу или установить отверстия для манометров в примыкающем трубопроводе. Убедитесь, что оба манометра обнулены и точны. Вычтите показания всасывания из показаний нагнетания. Ответ — голова. Кривые насоса показывают DP в футах напора. Чтобы преобразовать показания манометра в фунты на квадратный дюйм в футы головы, умножьте фунты на квадратный дюйм на 2,3. В качестве примера: Рисунок 4 представляет собой кривую для насоса, которая показывает перепад в 2 фунта на кв. Дюйм при работе. Умножение 2 фунтов на кв. Дюйм на 2,3 дает 4.6 футов головы. Введите график кривой насоса на 4,6 DP и проведите линию, пересекающую кривую насоса. Проведите линию от этого перекрестка до линии GPM и прочтите 18 GPM.

Теоретически насос слишком большого размера может быть дросселирован до очень низкого расхода, даже без расхода, без каких-либо повреждений. На практике это не так. Пока двигатель разгружается при малых расходах, энергия вращающейся крыльчатки должна куда-то «уходить», и это где-то будет нагреваться. Это тепло трения может вызвать закипание в корпусе рабочего колеса насоса, что приведет к повреждению рабочего колеса и / или уплотнений насоса.Если размер насоса настолько велик, что его расход необходимо дросселировать более чем на 50%, лучше заменить насос на насос подходящего размера, а не просто дросселировать его.

В то время как большинство проблем с насосами в операционной системе происходит из-за насосов увеличенного размера, следует также решать проблемы с насосами меньшего размера. Большинство проблем с насосом меньшего размера возникает из-за того, что в систему вносится добавление, а не пересчитываются новые параметры для системы. Насос меньшего размера, установленный в новой системе, обычно сразу обнаруживается и ремонтируется. Когда добавляются существующие системы, о насосе забывают и возникают проблемы с циркуляцией. Любая система, которая испытывает проблемы с нагревом после добавления дополнительного излучения, подозревается в проблеме с насосом меньшего размера.

Большое падение температуры в системе свидетельствует о недостаточной циркуляции. Если имеется более одной цепи, короткие замыкания могут хорошо нагреваться, а более длинные — нет. Если перебалансировка системы не может решить проблему недостаточного нагрева, подозревают насос недостаточного размера.По манометрам, как и раньше, можно проверить насос.

Есть несколько практических правил, которые могут помочь определить производительность насоса:

Производительность насоса можно определить путем деления расчетной БТЕ / час. теплопотери здания по БТЕ / час. производительность каждого циркулирующего галлона в минуту. Используя определение БТЕ, если один фунт воды падает на один градус по Фаренгейту при циркуляции, то выделяется одна БТЕ. Галлон воды весит 8,3 фунта. Следовательно, если галлон воды упадет на один градус, он откажется от 8.3 БТЕ. Если один галлон в минуту циркулирует в течение одного часа, то: 8,3 x 60 = 498 БТЕ / час. Используйте 500 для упрощения расчета. Расчетное падение температуры воды, обычно 20 o F, умноженное на 500, равно 10 000 БТЕ / час. на галлон в обращении. Если теплопотери здания составляли 200 000 БТЕ / час, насос должен перекачивать 20 галлонов в минуту. (Фактическое падение рабочей температуры, вероятно, будет намного меньше, чем расчетное падение температуры. Это не повлияет на мощность радиаторов в значительной степени.)

Большинство жалоб на недостаточную циркуляцию в системах, которые не были добавлены, связаны с заеданием воздуха. Никакая система воздухообмена котла не эффективна на 100%. Некоторое количество воздуха всегда увлекается водой и циркулирует вместе с водой. ЕСЛИ система не была запущена должным образом, в системе все еще циркулирует большое количество воздуха. В конце концов, воздух поднимется к верхним точкам системы, где он будет действовать как разрыв в системе. Циркуляционный насос не может толкать воздух по вертикальной трубе.

Для каждой верхней точки системы требуется вентиляционное отверстие для удаления воздуха из системы. Бульканье на обратной стороне радиатора свидетельствует о том, что радиатор частично связан с воздухом. Если в системе по-прежнему возникают проблемы с воздушным связыванием, необходимо найти причину попадания избыточного воздуха в систему. Избыточный воздух не только не вызывает проблем с нагревом или недостаточного нагрева, но и может разрушить компоненты системы.

1. Проверьте герметичность; особенно сальники насоса.

2. Правильно ли подобрана линия к резервуару?

3.Не должно быть клапанов на горизонтальной линии к резервуару или уличных элей в отверстиях котла или фитингов резервуара.

4. Погружную трубку арматуры котла нужно вставить в котел до упора.

5. Если в системе используются автоматические вентиляционные отверстия, переключитесь на ручные.

6. И, наконец, выполните правильный запуск, как описано ранее в Info-Tec 26 (Системы водяного отопления).

На рис. 5 показана типовая установка и отмечены перечисленные выше элементы.

Рисунок 5.

Если система была правильно запущена, установлена ​​и тщательно проверена, но при этом воздушное связывание все еще остается проблемой, необходимо проверить газообразование. Различные материалы, используемые при установке, такие как флюсы для припоя, смазочно-охлаждающие жидкости, соединения труб и т. Д., При нагревании могут вызывать химическую реакцию и выделять горючий газ. Этот газ вырабатывается постоянно, и никакая система управления воздухом не справляется с этим. Систему нужно почистить.Все системы следует очищать после установки и перед запуском, но это происходит редко.

Для очистки можно использовать тринатрийфосфат, каустическую соду или заменитель TSP. Рекомендуется соотношение 1 фунт TSP на 50 галлонов воды в системе. TSP следует растворить в горячей воде, а затем добавить в систему в жидком виде любым удобным способом. Дайте раствору циркулировать хотя бы несколько часов. В это время система должна работать при нормальной температуре нагрева.Не циркулируйте этот раствор более 10-12 часов. После циркуляции полностью слейте воду и снова заполните систему неочищенной чистой пресной водой. (Если гликоль система, гликоль теперь можно смешать и заполнить.) Обеспечьте циркуляцию заполненной системы в холодном состоянии в течение 10–15 минут. Теперь проверьте воду в системе с помощью индикаторных листов PH. Система должна показать pH от 7 до 9. Если низкий (кислотный), добавьте немного очищающего раствора, чтобы поднять pH, но не превышайте 8. Следует избегать высокого pH (щелочного).

После того, как система будет очищена и уровень pH станет хорошим, систему следует правильно запустить.

Правильно установленные гидравлические системы по своей сути бесшумны. Любой шум, достаточно громкий, чтобы вызвать жалобу жителей здания, должен быть расследован. Если шум возникает только при работающем насосе, не стоит сразу предполагать, что насос неисправен. Во многих случаях проблема заключается не в помпе, а в установке.

Расширение и сжатие трубопровода будут сопровождаться шумом, если не были приняты надлежащие меры для поглощения расширения системы трубопроводов. Кусок медной трубки диаметром 10 дюймов (3/4 дюйма) расширится на 7/16 дюйма при повышении температуры на 100 o F! Это расширение должно быть допущено, иначе в результате возникнет сильный шум, который может даже повредить систему трубопроводов и прилегающие элементы конструкции.

Как уже отмечалось, захваченный воздух может вызывать шумы циркуляции, а насос слишком большого размера может вызывать шумы циркуляции.

Любое оборудование с движущимися частями создает некоторый шум и вибрацию. Если шум трубопровода вызван вибрацией насоса, насос следует проверить. На бустерах меньшего размера с двигателями, установленными на кольцах, перекос из-за изогнутого кронштейна двигателя, вызванного падением или наступлением на насос, вызовет вибрацию. Пропитанные маслом опоры двигателя будут шалфейными и вызовут перекос.Избыточная смазка бустерных двигателей вызвала больше отказов, чем недостаточная смазка. Несоосность приведет к чрезмерному износу и частому выходу из строя муфт. Муфты и опоры двигателя следует менять одновременно. Встроенные насосы должны располагаться как можно ближе к котлу, чтобы избежать нагрузки от веса насоса на трубопровод.

Насосы, устанавливаемые на основании, должны быть надежно закреплены на тяжелом фундаменте, изолированном от плиты перекрытия. На корпус насоса не должно накладываться никакого веса трубопровода.Гибкие соединители между насосом и трубопроводом — отличный способ предотвратить передачу вибрации. Для обеспечения хорошей изоляции трубопровод следует закрепить на стороне насоса со стороны системы.

Вешалки, создающие нагрузку на трубопровод системы, могут создавать шум. Проверьте все вешалки. Простое ослабление, перемещение или замена подвески решило многие жалобы на шум. Подступенки ни в коем случае не должны касаться конструкции здания.

Частые отказы уплотнений в насосах с механическим уплотнением обычно связаны с водными условиями.Все уплотнения протекают небольшим количеством воды. Это помогает смазать поверхности уплотнения. Фактически, на больших насосах с набивными уплотнениями гайка сальника регулируется для контроля заданной скорости утечки. Системные герметики устраняют утечки, затвердевая при контакте с воздухом. Герметики вызовут быстрое разрушение поверхностей уплотнения. Если в системе когда-либо использовался герметик, его следует слить, как только утечки будут устранены, а система снова наполнена и запущена снова. Многие добавки, такие как ингибиторы коррозии, при использовании в чрезмерных количествах также могут вызвать повреждение уплотнения.Насос никогда не должен работать всухую. Перекачиваемая жидкость уносит тепло трения, создаваемое уплотнением, а также помогает смазывать поверхности уплотнения.

Бустерные насосы предназначены для закрытых систем. Они не могут справиться с большим количеством пресной воды. Они испытают выход из строя уплотнения, точечную коррозию корпуса насоса и разрушение рабочего колеса. Насосы, используемые для контуров питьевой воды, выполнены из латуни по только что указанной причине, и даже в этом случае они не имеют обычного длительного срока службы насоса замкнутой системы.

Зачем нужен расширительный бачок

Почему у водонагревателя в моем новом доме есть еще один небольшой резервуар, свисающий со стороны трубы над ним?

То есть расширительный бак, установленный на патрубке подачи воды к водонагревателю. Его цель — бороться с тепловым расширением воды, когда она нагревается в водонагревателе, чтобы предотвратить слишком высокое давление воды. Если давление воды станет достаточно высоким, это может привести к повреждению клапанов в сантехнике, стыков в подающих трубопроводах и даже водонагревателя.

В водонагревателях всегда происходит тепловое расширение. Как и большинство веществ, вода расширяется при нагревании. Это происходит несколько раз в день в водонагревателе после того, как в доме было использовано немного горячей воды, и холодная вода, поступающая в водонагреватель, нагревается.

Поскольку вода не сжимается, давление в ней будет увеличиваться, если у нее нет места для расширения при нагревании. В прошлом расширяющаяся вода в водонагревателях выталкивала часть воды обратно из дома — в общественную водопроводную сеть, которая могла поглощать давление.

Но этот механизм для сброса давления больше не работает. Причина — обратные клапаны. Обратный клапан — это односторонний клапан, который предотвращает обратный поток воды, не давая ей течь в неправильном направлении. Обратные клапаны теперь установлены на всех подключениях к коммунальному водопроводу. Их цель — не дать воде вытекать обратно из дома через водопроводную трубу.

Это предотвращает загрязнение водопровода в доме или на предприятии от загрязнения коммунального водоснабжения на улице.Но оборотная сторона этого состоит в том, что, если в системе нет другого места для расширения, давление воды в доме быстро растет по мере нагрева водонагревателя.

Вот здесь и вступают в игру расширительные бачки. В расширительном баке находится воздух, который очень сжимается. Расширяющаяся вода из водонагревателя может стекать в расширительный бак, где воздух сжимается, освобождая место для увеличенного объема воды. Давление воды в системе существенно не увеличивается.

В большинстве домов, где есть обратный клапан на водопроводной трубе — обычно как часть редукционного клапана, установленного чуть выше или ниже основной отсечки воды — нет расширительного бака, поскольку до недавнего времени он не требовался.Это может или не может вызвать чрезмерное повышение давления, в зависимости от характеристик водопровода в доме.

Если вы заметили, что шайбы в сантехнической арматуре быстро изнашиваются или вода периодически капает из предохранительного клапана на водонагревателе, проконсультируйтесь с водопроводчиком о целесообразности добавления расширительного бака.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
