Котел на твердом топливе своими руками чертежи: Чертежи котлов на твердом топливе своими руками

чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром

Содержание

1. Как сделать котел длительного горения своими руками – пошаговое руководство
2. 1 Принципы работы
3. Как устроен самодельный котел длительного горения
4. Принцип работы
5. Основные преимущества
6. Устройство прибора

Как сделать котел длительного горения своими руками – пошаговое руководство

1 Принципы работы

Главная задача котла длительного горения в том, чтобы владелец такой отопительной системы не ощущал необходимости в подкладывании дров каждые 5−6 часов. Сам термин «длительное горение» в последнее время стал очень популярным. В связи с этим все производители как один применяют его к своей продукции. Сейчас есть даже пеллетные устройства «продолжительной работы», которые могут работать до одной недели без необходимости вмешательства человека.

Но с другой стороны, нужно остерегаться и некачественной продукции неизвестных производителей. Такие могут выдавать обычные твердотопливные котлы за устройства «длительного горения». Во избежание попадания в подобную ситуацию нужно знать некоторые отличия устройств действительно «продолжительной работы».

Ими являются:

увеличенный объём топки даже при одинаковой мощности агрегата;

для удобства применяются запасные дверцы;

в технической документации длительность горения одной закладки — от 7 часов и выше.

На сегодня существует распространённый миф, что принцип работы котлов длительного горения заключается в использовании режима тления при ограничении в подаче воздуха. Но на самом деле такой способ малоэффективен. Об этом свидетельствуют несколько моментов:

1. 1. Тлеющее дерево выделяет намного меньше тепла, чем при обычном горении. Таким способом нельзя обогреть дом полноценно.
2. 2. Древесно-угольные устройства могут достигать своего максимального коэффициента полезного действия в 70−80% в момент максимального горения. При тлении их КПД составляет максимум 40−50%, как и у классической буржуйки.
3. 3. Если дерево свежесрубленное, то сжечь его полностью просто невозможно. Это относится к определённым породам, к примеру, тополь и ива.

два подвида:

работающие по принципу верхнего горения;

с принудительной подачей воздуха.

Котёл долгого горения своими руками сделать несложно даже без особых усилий. Главное, иметь хотя бы небольшой опыт работы со сваркой.

На сегодня есть варианты устройств «продолжительной работы», которые работают на дровах и опилках. Их минус — большие размеры и сложная конструкция.

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

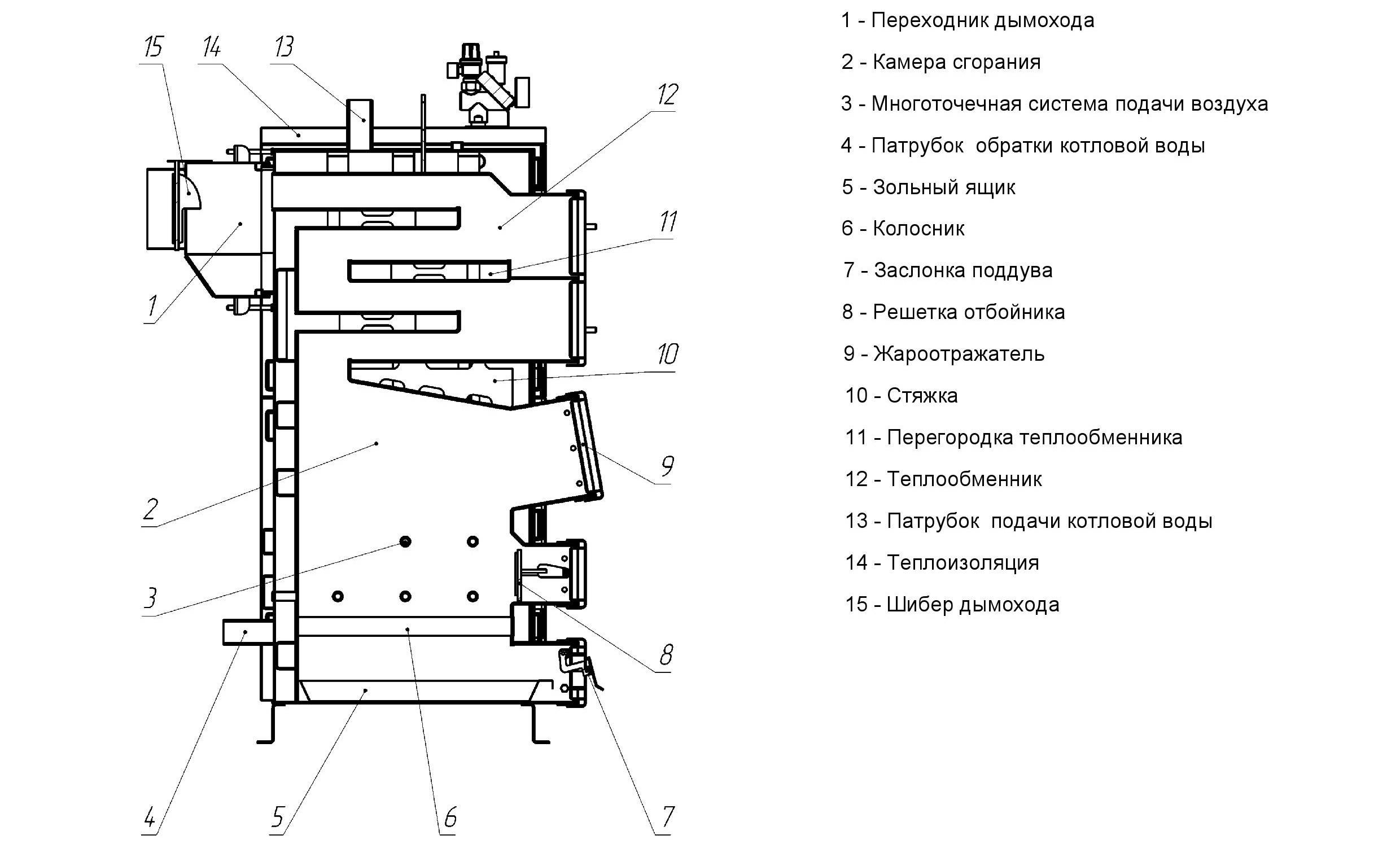

Чертеж котла

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

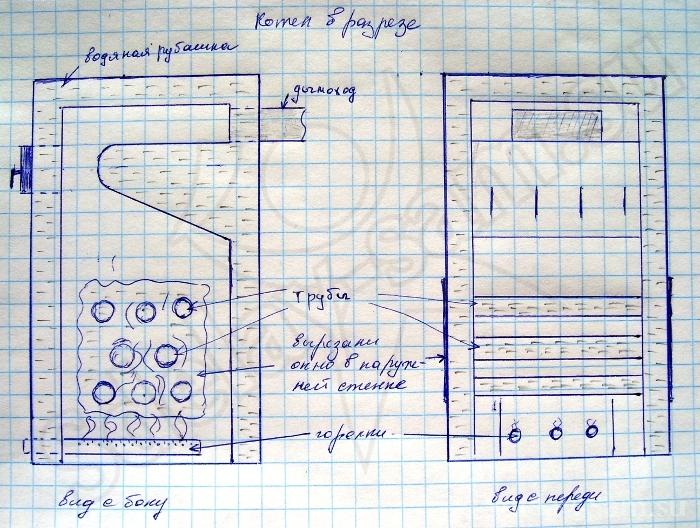

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

низкая стоимость топлива;

автономность;

возможность обогрева больших площадей при минимальных расходах;

легкость монтажа и эксплуатации;

безопасность;

возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

загрузочной зоны;

зоны тления и теплообразования;

зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горенияКотел на дровах длительного горения

Котел длительного горения

Воздух может подаваться одним из двух способов:

прямо из атмосферы;

из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горенияКотел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Как сделать котел отопительный на дровах своими руками

Тепло и уют в доме обеспечиваются хорошо налаженной системой отопления. Но в частном секторе электричество и газ зачастую бывают недоступны, а магазинные твердотопливные аппараты стоят достаточно дорого. Вот и стараются народные умельцы, кто как может, изготавливая кустарные системы отопления. Самодельные котлы набирают все большую популярность, поэтому стоит рассмотреть подробнее, как сделать котел отопительный на дровах своими руками.

Устройство котла на дровах.

Классический вариант котла представляет собой специализированную камеру, куда закладываются дрова. Пиролизный агрегат имеет более высокое КПД, но состоит из двух камер. В нижнюю камеру помещаются дрова, а в верхнюю поступает тепло, которое находится там определенное время. Сделать его самостоятельно сложнее, схемы и чертежи должны быть выполнены с предельной точностью и тщательностью. Используя пиролизное устройство, нужно помнить, что этот котел может работать только на дровах с процентом влажности не больше 20 единиц.

Содержание

1. Преимущества дровяного отопления и требования безопасности
2. Изготовление дровяного котла своими руками
3. Пиролизный котел: принципы работы, схемы, чертежи сборки своими руками
4. Пиролизный котел на отработке своими руками — чертежи

Котлы под дрова обладают рядом преимуществ в сравнении с конструкциями, работающими на специальном топливе.

1. Дрова — это экологически чистое топливо, не провоцирующее аллергические реакции и заболевания.
2. Используемый для топки материал обладает приемлемой стоимостью и достаточно доступен.
3. Эстетическая составляющая делает котлы под дрова востребованными даже в постройках элитного типа.
4. Стопроцентная безопасность при самостоятельном проведении всех работ, хозяин сам контролирует все недочеты и может моментально их устранить.
5. Котел на твердом топливе прост в эксплуатации и нагревает помещение за считаные минуты.

Котел на дровах в разрезе.

Для того чтобы отопительное оборудование обладало всеми вышеперечисленными характеристиками, требуется соблюдение определенных условий:

1. Необходимо регулярно проветривать комнату, так как котлы имеют открытую горелку и сжигают кислород, находящийся в помещении.
2. В непосредственной близости с агрегатом нельзя располагать никаких горючих и легковоспламеняющихся материалов.
3. Для удобства использования котел нужно разместить так, чтобы в него было удобно добавлять топливо.
4. Если вы захотите сделать котел более эстетичным, красить его можно только жаропрочной краской или лаком.

Вернуться к оглавлению

Изготовление дровяного котла своими руками

Устройство дымохода для твердотопливного котла.

Для изготовления элементарной конструкции на твердом топливе своими руками потребуется металлическая бочка объемом около 200 л. С нее необходимо срезать верхушку. Приток воздуха сверху будет обеспечиваться крышкой с трубой, имеющей диаметр 10 см. Это поддувало даст возможность нижнему слою дров тлеть и давать дополнительное тепло. Для дымохода будет нужна наклонная труба с диаметром 15 см. Она приваривается в самом верху, с боковой стороны.

В верхней части бочки нужно сделать люк для закладки дров, а в нижней — отверстие для уборки отработанного топлива. Для увеличения времени горения одной загрузки дров применяется специальный груз, выполненный в виде диска с лопастями и отверстием диаметром 20 мм. Он сжимает сгорающее топливо, и доступ воздуха ограничивается этим 20-миллиметровым отверстием.

После выполнения всех манипуляций котел следует подключить к отопительной системе. Сделать это можно с помощью 2-х способов:

1. Врезать трубу с водой прямо в бочку. Вода будет горячей на этом участке, а радиаторы будут нагреваться за счет циркуляции воды.
2. Врезать трубу дымохода в бак с теплоносителем. Тогда вода будет греться за счет продуктов горения.

Вернуться к оглавлению

Пиролизный котел: принципы работы, схемы, чертежи сборки своими руками

Схема подключения пиролизного котла.

Работа твердотопливных пиролизных котлов под дрова основана на разрушении молекулярной структуры древесины под воздействием высокой температуры и низкой концентрации кислорода. Эта реакция ведет к распаду молекул на пиролизные газы и твердые отходы в виде угля. Если позволить воздуху циркулировать, то процесс будет происходить частично, и несгоревшие летучие вещества будут уходить в атмосферу. Примером этому служит обычный костер. И только изменив условия, можно достичь полного сгорания пиролизных газов и уменьшить выброс вредных веществ.

Пиролизная печь, работа которой основана на процессе сжигания не только твердого топлива, но и древесных газов, имеет ряд неоспоримых достоинств:

• более высокий КПД;
• минимальный выброс канцерогенных веществ;
• возможность утилизации отходов.

Недостатками магазинных пиролизных котлов под дрова является достаточно высокая цена, зависимость от электрических сетей и возможность применения только сухой древесины. Эти минусы и сдерживают спрос на данные агрегаты и ведут к тому, что все больше хозяев частных домов хотят изготовить пиролизный котел своими руками. Процесс сборки пиролизного котла элементарным не назовешь, и денег в него придется вложить достаточное количество, хотя, конечно, экономия в сравнении с промышленным агрегатом будет ощутимая. Возьмем за основу классическую схему изготовления.

Из расходных материалов понадобятся:

1. Сталь толщиной не меньше 4 мм.
2. Профили — 60х30 и 80х40.
3. Стальные ленты шириной 20 и 80 мм.
4. Трубы с диаметром в 32, 57 и 159 мм.
5. Лювер.
6. Термодатчик.
7. Крепежи.

Устройство пиролизного котла.

Не стоит забывать и про необходимый инструмент. Заранее стоит подготовить сварочный аппарат и электроды, дрель и шлифовальную машинку с дисками 125 и 230 мм.

На основании чертежа необходимо выполнить сборку пиролизного котла под дрова. Следует знать, что размеры внутренней камеры не должны подвергаться серьезным изменениям, это ухудшит работу всего оборудования. После сборки котла необходимо его правильно установить. При монтаже пиролизной конструкции своими руками особенно тщательно следует соблюдать правила пожарной безопасности, поэтому необходимо оборудовать специальную котельную, в которой и будет установлено оборудование.

Основанием для пиролизного котла под дрова может послужить бетонная стяжка или кирпичная кладка, а спереди топочных камер необходимо расположить стальные листы толщиной не менее 2 мм. Запрещено устанавливать конструкцию вплотную к предметам мебели и стенам. Котельную необходимо оборудовать вентиляционным отверстием площадью не меньше 10 см², дымоход лучше утеплить фольгированной минватой, чтобы предотвратить образование конденсата.

Вернуться к оглавлению

Пиролизный котел на отработке своими руками — чертежи

Чертеж пиролизного котла на отработке.

Отопительные котлы применяются не только для обогрева жилых помещений. Их устанавливают в цехах, банях, гаражах и на других промышленных объектах. В целях экономии в качестве топлива для них применяется отработанное масло. Обоснованность повторного использования отработки очевидна — в качестве топлива используется продукт, за который уже когда-то заплатили. При таком преимуществе, как бесплатное топливо, КПД этих котлов тоже достаточно высок и достигает 95%. Но имеют пиролизные котлы на отработке и недостатки:

1. 1. Для их установки нужны топливные емкости.
2. 2. Они нуждаются в компрессоре для выработки сжатого воздуха.
3. 3. Для них необходима регулярная очистка.

Собрать пиролизный котел на отработке своими руками можно на основании чертежей. Нужно учитывать, что для его сборки и установки потребуются такие компоненты, как

1. 1. Компрессор.
2. 2. Насос.
3. 3. Горелка.
4. 4. Расширительный бак.

Для монтажа будет необходим сварочный аппарат. Под пиролизный котел на отработке необходим дымоход, конструкция которого предполагает наличие трубы и кожуха, предотвращающего соприкосновение дымохода с потолочным перекрытием. Необходимой деталью является и заслонка, регулирующая поступление воздуха, предотвращающая охлаждение помещения в случае отключения котла.

Приведем пример изготовления элементарного пиролизного котла, работающего на отработанном масле. Эта конструкция имеет одну емкость, совмещающую в себе бак для топлива и камеру горения. К этому баку нужно приварить ножки для избегания прямого контакта с полом. Воздушная заслонка устройства одновременно служит люком для залива топлива и регулятором интенсивности поступления воздушных масс.

В бак необходимо вварить отрезок трубы с толстыми стенками 100-150 мм диаметром, в котором нужно просверлить отверстия. Труба будет представлять собой дожигающую камеру, в ней будут гореть масляные пары.

https://1popechi.ru/youtu.be/FtXkhN97uiU

Теплообменник будет представлен воздушной камерой, которую следует приварить сверху камеры дожига. В ней нужно сделать металлические перегородки, которые будут замедлять движение горячих продуктов горения и увеличивать теплообмен печи и отапливаемого помещения. Удаление газообразных продуктов горения будет происходить через вваренный в верхнюю камеру дымоход.

«Апгрейд» и повышение безопасности такого теплогенерирующего устройства можно провести путем установки дополнительного бака на одном уровне с нижней емкостью для дозаправки котла в процессе эксплуатации. Баки следует соединить трубой.

Надо учитывать, что такой пиролизный котел следует оберегать от попадания в него воды! В противном случае происходит вспенивание и возможен выплеск горящих масел из камеры сгорания. Также важно сохранять вертикаль дымохода на высоте не меньше 2 м.

https://1popechi.ru/youtu.be/8Z79Atu9wV8

Для превращения такой печи в водогрей или воздухонагревательный котел нужно снабдить верхнюю камеру водяной рубашкой или установить воздуходувный насос.

Бойлер косвенного нагрева своими руками: устройство самодельного котла

Наличие водопровода с горячей водой является частью привычного комфорта для современного дома. Однако не всегда удается решить проблему подвода централизованных коммуникаций к загородной недвижимости.

Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника отопления отопительный контур. Для решения проблемы нужно просто построить бойлер косвенного нагрева своими руками.

Мы расскажем, как сделать устройство полезным в быту. В статье подробно описаны правила установки и подключения оборудования, подающего санитарную воду к точкам водоснабжения. Вы узнаете, как подготовить котел к запуску и как ввести его в эксплуатацию.

Содержание статьи:

• Устройство бойлера косвенного нагрева
• Проектирование и монтаж своими руками
  • Выбор емкости накопителя
  • Расчет длины змеевика
  • Изготовление и обработка змеевика
  • Подготовка емкости котла
• Инструкция по подключению и запуску системы
• Выводы и полезное видео по теме

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда, теплообменники традиционно строят по принципу «труба в трубе», и в данном случае элементами теплообмена являются сосуд и трубчатый змеевик. Накопительный сосуд играет роль внешней «трубы», внутри которой размещается внутренняя «труба» или змеевик.

Фотогалерея

Фото

Приготовление санитарно-технической воды в бойлере косвенного нагрева осуществляется без непосредственного использования электроэнергии, газа, твердого или жидкого топлива

Вода для гигиенических процедур в бойлере косвенного нагрева производится путем теплоноситель, нагретый котлом

Котел подключается к системе отопления. Внутри него через змеевик, трубы или пространство между двумя баками проходит теплоноситель, прежде чем он далее попадет в отопительные приборы

Чаще всего бойлеры косвенного нагрева оснащаются теплообменниками в виде змеевиков. Такое решение особенно характерно для самодельных конструкций.

Змеевик, по которому течет теплоноситель, просто устанавливается внутри бака. Нагрел воду для бытовых нужд постоянно в такой форме накопительный водонагреватель

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, пустой газовый баллон, обычный бойлер

Сложность заключается не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширения при нагреве жидкости

Нет необходимости устанавливать собственную группу безопасности. Избыточное давление устранит общий предохранительный клапан для отопления. А вот воздухоотводчик совсем не помешает, т. к. внутри отдельной от системы емкости будет кипеть вода

Устройство энергосбережения

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный газовый баллонный бойлер

Сложность обвязки бойлера косвенного нагрева

Воздух вентиляция схема подключения котла



Проходит через трубчатый змеевик, а внутренняя часть бака заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, нагревают холодную воду в сосуде.

Традиционная схема подключения бойлера косвенного нагрева выглядит примерно так. В этом случае устройство работает в паре с котлом отопления

Схема

обычно выполняется по технологии противотока двух сред, различных по уровню температуры. Другими словами, если выход для нагретой воды предусмотрен в нижней части бака, а патрубок подачи холодной воды выше, то в этом случае теплоноситель подается в змеевик на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды перепутаны местами. На практике чаще встречаются схемы с верхним выводом нагретой воды.

Чтобы уменьшить потери тепла, бойлер косвенного нагрева своими руками следует утеплить. Хороший теплоизолятор — минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и примыкающие к нему трубопроводы подлежат теплоизоляции.

Целесообразно устанавливать систему в непосредственной близости от . Такой подход обеспечит меньшие затраты на монтаж, а потери тепла на пути от системы отопления до бойлера косвенного нагрева значительно сократятся.

Следующая фотоподборка ознакомит с примером изготовления простейшего бойлера косвенного нагрева:

Галерея изображений

Фото

Бак из нержавеющей стали в качестве корпуса

Сильфонный теплообменник

Трубы для подключения теплообменника к отоплению

Монтаж труб теплообменника с подвесками

Проектирование и монтаж своими руками

Основная задача на этапе проектирования своими руками – подбор накопительного бака, который своим объемом покрывал бы потребность в горячей воде.

Выбор емкости хранилища

Для большинства случаев эксплуатации системы расчет потребности производится на 3-4 человека (средняя семья). По регламенту один человек потребляет около 70 л/сутки. То есть для среднестатистической семьи достаточно установить бойлер косвенного нагрева объемом 200 л. При такой мощности потребность полностью удовлетворяется.

Особое внимание следует уделить выбору сосуда для переделки его в бойлер косвенного нагрева. Это должен быть резервуар прочный, долговечный, не подверженный коррозии

Бак для нагрева холодной воды обычно выбирают для вертикальной установки, но возможен и вариант монтажа в горизонтальном положении. В качестве бака котла допустимо использовать емкость из прочных термостойких материалов.

Безусловно, материал контейнера следует выбирать с учетом его высоких антикоррозионных свойств, допустимого теплового расширения и других эксплуатационных характеристик.

Подходящие материалы включают:

• алюминий;
• нержавеющая сталь
• специальные полимеры.

Следует помнить: котлы любого типа относятся к сосудам, работающим под давлением. Кроме того, теплоноситель системы отопления может нагреваться до высокой температуры (90°С и выше). Исходя из этих свойств котельных систем, следует спроектировать и построить систему своими руками.

На практике часто встречаются довольно нелепые конструкции, также сделанные своими руками, например, на основе обычной фляжки для молока или столовой кастрюли. Таких решений следует избегать.

Это пародия на бойлер косвенного нагрева. Сделано своими руками, но требуется совсем другой подход, чтобы сравнить с действительно надежным и эффективным устройством

В конструкцию бойлера косвенного нагрева, выполненного своими руками, входит и расчет трубчатого змеевика. Здесь необходимо рассчитать необходимую тепловую мощность этого устройства, чтобы по результатам расчета определить длину трубы змеевика и ее диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевика котла является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала имеют высокий коэффициент теплопередачи.

Эффективность змеевика (время нагрева и заданная необходимая температура) во многом зависит от правильного расчета. Также важно правильно установить спираль внутри сосуда

Для расчета необходимых значений для изготовления змеевика котла подходит формула:

L = Q / D * (Tg — Tx) * 3,14

Буквенные обозначения здесь:

• L — длина трубы
• Q — тепловая мощность катушки,
• Д — диаметр трубы,
• Тг — температура горячей воды,
• Тх — температура холодной воды.

Рассмотрим на примере, как рассчитать длину медной трубы под спираль 20 кВт для бойлера косвенного нагрева.

Есть медная труба диаметром 10 мм, купленная на рынке в бухте. Под котел взят сосуд вместимостью 200 л. Расчетные температуры холодной и горячей воды составляют 15ºС и 80ºС соответственно.

Необходимо определить размер длины медной трубы, достаточной для изготовления теплообменной трубчатой ​​спирали мощностью 20 кВт. По формуле осуществляется следующий расчет: 20/0,01*(80-15)*3,14. Результат расчета: необходимая длина медной трубы 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева емкостью 150-200 литров, как правило, берется медная или латунная труба диаметром 10 — 20 мм. Трубка закручивается по спирали с учетом остаточного зазора 5-7 мм между витками.

Зазор нужно делать обязательно (допускается раздвигание витков после намотки), так как необходима компенсация расширения металла. Кроме того, при такой конструкции спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана используется толстостенная полиэтиленовая труба. После намотки катушки раздвигаются на 1-2 мм

В принципе можно найти готовые к использованию медные или латунные катушки. Например, взять катушку от какого-нибудь технологического оборудования. Но тогда приходится учитывать размер располагаемой мощности и соответствие спирали по мощности теплоотдачи.

Часто не удается выполнить подбор в точном соответствии с параметрами. Поэтому, чтобы не терять драгоценное в этом смысле время, выгоднее сделать трубчатый спиральный нагреватель самостоятельно.

Катушку своими руками без опыта сделать сложно, но такая задача выполнима. Здесь главное выполнить качественную намотку спирали. Для намотки медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Диаметр барабана меньше внутреннего диаметра котловой емкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, то диаметр змеевика будет: (500 — 500/10) = 450 мм.

Один из вариантов установки резьбового фитинга на конец трубы змеевика. Свободный конец резьбового фитинга войдет в отверстие на стенке сосуда.

На концы трубы, скрученной в спираль, нужно будет смонтировать контактные резьбовые штуцеры. Для решения этой задачи необходимо:

1. Получить ровный срез на концах трубы, обработав их труборезом.
2. Накладка на конец трубы с обжимными гайками.
3. Для обработки кромок выработки трубы.
4. Установите фитинги и прочно затяните их на трубе с помощью гаек.

Нет необходимости использовать исключительно резьбовые двухсторонние фитинги. При наличии навыков пайки медных труб и соответствующего инструмента можно установить односторонние резьбовые фитинги методом пайки.

Также в зависимости от материала корпуса сосуда не исключен вариант припайки непосредственно к стенкам сосуда. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется из-за сложной технологической операции.

В собранном на фитингах или спаянном состоянии теплообменный элемент (змеевик котла) уже можно считать готовым к монтажу и последующей эксплуатации. Осталось подготовить место для установки непосредственно на бак котла и ввести в сосуд водонагреватель.

Подготовка емкости котла

Как в бак котла вставить готовую медную (латунную) спираль, если бак цельный? В этом случае необходимо аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться болтами к корпусу сосуда.

Посадочные места крышки и бака выровнены, отшлифованы, снабжены резиновой прокладкой. Между тем внутренняя установка (и обслуживание) представляется более удобной, если сделать на баке две заглушки — верхнюю и нижнюю.

Пример устройства крышки на сосуд, который используется под бойлер косвенного нагрева. Герметичность достигается прокладочным и болтовым креплением по всей окружности

После установки крышки на бак котла проблема с установкой змеевика внутри бака отпадает сама собой. Теперь достаточно просверлить два отверстия на корпусе сосуда, ориентируясь на расположение концевых частей спиральной трубы. Диаметр отверстий должен соответствовать диаметру резьбовой части фурнитуры с запасом 1-2 мм.

Резьбовые части фитингов пропускаются в отверстия после установки прокладок. Затем на наружную стенку бака наматывают ответную арматуру и туго затягивают соединение.

При таком креплении нагревательный змеевик достаточно устойчив, но необходимо сделать дополнительные опоры. Течение теплоносителя под давлением внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры компенсируют дефект.

Вариант перехода от труб змеевика котла к магистралям с теплоносителем теплоносителя. Прямая фурнитура одновременно служит крепежом

На корпусе бойлера косвенного нагрева также необходимо сделать отверстия для сбора и слива воды, запрессовать в них короткие патрубки, а на патрубках установить запорную арматуру. При желании можно дополнить устройство стрелочный термометр.

После завершения монтажа всех компонентов корпус сосуда закрывается снаружи изоляционным материалом. Здесь подойдет минеральная вата с верхним фольгированным покрытием.

Инструкции по подключению и запуску системы

Прежде всего, самодельный бытовой бойлер косвенного нагрева необходимо подключить к теплотрассе. Там, где используется автономная система отопления, в сеть домашней котельной.

Механическое соединение выполняется при открытой крышке бака котла. После подключения нужно открыть запорный кран, который соединяется с обраткой теплоносителя, и убедиться в отсутствии протечек как снаружи устройства, так и внутри.

Перед тем, как включить самодельный бойлер косвенного нагрева в полную силу, рекомендуется проверить систему на герметичность. На фото — заводской экземпляр

Если течи не обнаружено, открыть линию подачи охлаждающей жидкости. Необходимо некоторое время подождать, пока змеевик прогреется до температуры системы отопления. В режиме полного нагрева еще раз внимательно проверьте змеевик и все места соединения на наличие возможных утечек.

Если проверка показывает целостность системы, закройте крышку сосуда и подключите нагретую воду. Протестируйте систему в режиме реального теплообмена.

Выводы и полезное видео по теме

Используемый газовый баллон часто используется для изготовления самодельных устройств. Представляем видео как сделать БКН из корпуса цилиндра.

Здесь описан только один вариант из всех возможных, которые существуют и успешно применяются. Следует отметить, что существует множество вариантов самостоятельных конструкций бойлеров косвенного нагрева.

Например, вместо цилиндрического резервуара для хранения используются прямоугольные сосуды. Виток катушки выполнен не однослойным, а многослойным. Дополнить водонагреватель электрическим ТЭНом. Дизайнерские идеи не имеют границ.

Хотите поделиться собственным опытом изготовления бойлера косвенного нагрева или полезной информацией по теме? Пожалуйста, пишите комментарии в блоке ниже. Здесь задавайте вопросы, высказывайте мнение и размещайте фото.

Многотопливные котлы для меня. – Без ума от жары

Да, это так!

Наши многотопливные котлы и печи могут использоваться в качестве прямой замены котлам НЕКОМБИ в системах центрального отопления и горячего водоснабжения для бытовых и коммерческих целей.

Твердое топливо вернулось в качестве эффективного, действенного и жизнеспособного способа обогрева вашего дома. С появлением современных масляных, газовых и электрических систем отопления твердое топливо на некоторое время отошло на второй план, так как иногда его считали неудобной, дорогой и откровенно грязной работой, хотя это мнение быстро изменилось.

Наши модели котлов очень легко разжигаются, требуют минимального контроля и производят мало отходов.

Как правило, ваш новый котел может быть добавлен к вашей существующей системе отопления с очень небольшим вмешательством, на самом деле обычно котел может работать в сочетании с существующей системой отопления. Это может быть полезно, если вы хотите использовать твердотопливную систему в холодные осенние и зимние месяцы.

Конечно, ваш котел

Madaboutheat  может использоваться как самостоятельный агрегат, который будет быстро, экономично и удобно обогревать ваши помещения.

Обычно компетентный сантехник может подключить всю систему и запустить ее всего за 4–5 часов.

На каждую машину распространяется длительная гарантия, а наше превосходное послепродажное обслуживание входит в стандартную комплектацию, поэтому вам гарантирована профессиональная поддержка.

Ваш котел будет размещен в сарае или надворной постройке. Комната, в которой он находится, будет теплой, поэтому вместо того, чтобы быть неиспользуемым пространством, у этой области теперь будет много возможностей — например, для сушки белья или для спальной зоны для домашних животных. Это идеальное место для хранения и загрузки выбранного вами топлива – будь то пеллеты или дрова. Если вы выбрали пеллетную горелку, вы можете построить или купить резервуар для хранения пеллет, или если у вас есть бревна, теплая надворная постройка — идеальное место, чтобы дать им время.

Почему я должен заинтересоваться котлом на древесных гранулах или многотопливным котлом?

Большим преимуществом выбора вашего многотопливного котла madaboutheat является то, что он может сжигать практически все, что вы туда положите.

При сжигании бревен или древесных отходов вы фактически способствуете удовлетворению желаний правительства, уменьшая свой углеродный след, поскольку это углеродно-нейтральное топливо.

Если у вас есть такая возможность, вы можете обогреть свой дом практически бесплатно! Действительно, исследования и прогресс наших котлов, которые произошли за последние несколько лет, были весьма значительными.

С вашим котлом madaboutheat, а также получив максимально возможный потенциал от выбранного вами топлива, вы можете быть уверены, что он прошел строгие испытания на безопасность и соответствует необходимым требованиям безопасности Великобритании и Европы, а именно PN-EN 12809 и PN-EN 303- 5:2002.

Котел представляет собой прочную машину, изготовленную из специальной углеродистой стали, поэтому вы можете быть уверены, что он прослужит долгие годы.

На самом деле, он поставляется с 10-летней гарантией от утечек и 2-летней гарантией на электрические компоненты.

С нашими котлами madaboutheat вам гарантирован максимальный отвод тепла от топлива, которое вы выбрали для сжигания, что сэкономит ваши деньги в долгосрочной перспективе, и стоит помнить, что ваш дом всегда будет уютным и теплым.

Например:  Представьте, что у вас есть 10 килограммов бревен и дом площадью около 200 кв. такое же количество топлива обеспечит тепло в 1 помещении в течение примерно 4 часов.

Процесс горения происходит только на ретортной топке котла и топливо подается соответствующими порциями в соответствии с настройками драйвера. Сгорание происходит при температуре около 1100-1200 °C и дает лишь небольшое количество дыма и пепла. Периодически золу придется удалять, и она будет попадать в специальный ящик, расположенный под топкой. При оптимальных настройках параметров котла золу необходимо удалять каждые несколько недель, это при максимальной мощности горения. Ящик оснащен удобными держателями, которые позволяют удалять золу прямо из ящика.
