Мощный регулятор сетевого напряжения 220В

В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

Принципиальная схема

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1…VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5…8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза» электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

Конструкция и детали

Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1. ..2 мм (рис. 9.7).

В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1…VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, МЛТ, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность» или любой другой маломощный с напряжением вторичной обмотки 5…8 В.

Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3…5 мм.

Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

Регулятор напряжения на транзисторе

Создание сайта для бизнеса бесплатно

Регулятор напряжения на транзисторе – специальный прибор, контролирующий напряжение в сети, имеющий в качестве регулирующего элемента мощный транзистор вместо тиристора.

Особенности применения транзисторных регуляторов напряжения

Многие регуляторы напряжения, работающие на тиристорах, отличаются существенными минусами, ограничивающими возможности прибора:

вносят значительные помехи в электросеть;
допускается использование устройства для регулировки тока с активным сопротивлением;
использование транзисторного регулятора не допускается совместно с индуктивными нагрузками.

Вышеописанные проблемы способен решить регулятор напряжения 220 вольт, изготовленный на мощном полевом транзисторе вместо тиристора. Главным преимуществом, соответственно, причиной использования полевых транзисторов является возможность работать при минимальном уровне напряжения сток-исток (будь-то 0,3 или 2в). Регуляторы напряжения изготавливают на транзисторах:

chn 716.
irfp064n;
tl431;
кт117;
кт805;
кт825г;
кт827;
п210 С;
п210ш.

Существует транзисторный мощный импульсный регулятор постоянного напряжения на компараторе, в составе которого находится регулирующий транзистор, простая схема управления, обеспечивающая прием на входы двух аналоговых сигналов. Когда сигнал на одном (прямом) входе больше, нежели на инверсивном, схема выдает «1», и «0», если наоборот. Регуляторы постоянного тока применяются владельцами автотранспортных средств для плавного изменения яркости габаритных огней, ламп освещения автосалона, оборотов вентилятора кондиционера. Использование линейного трехфазного регулятора переменного тока позволяет избежать сетевого перенапряжения.

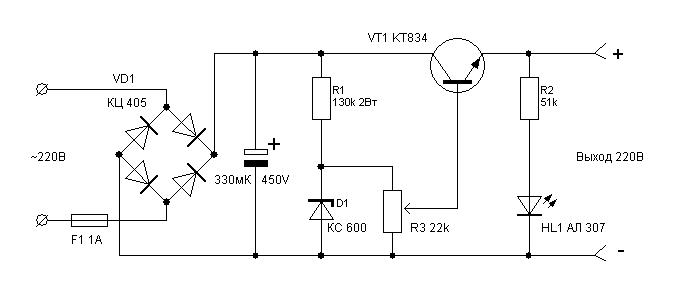

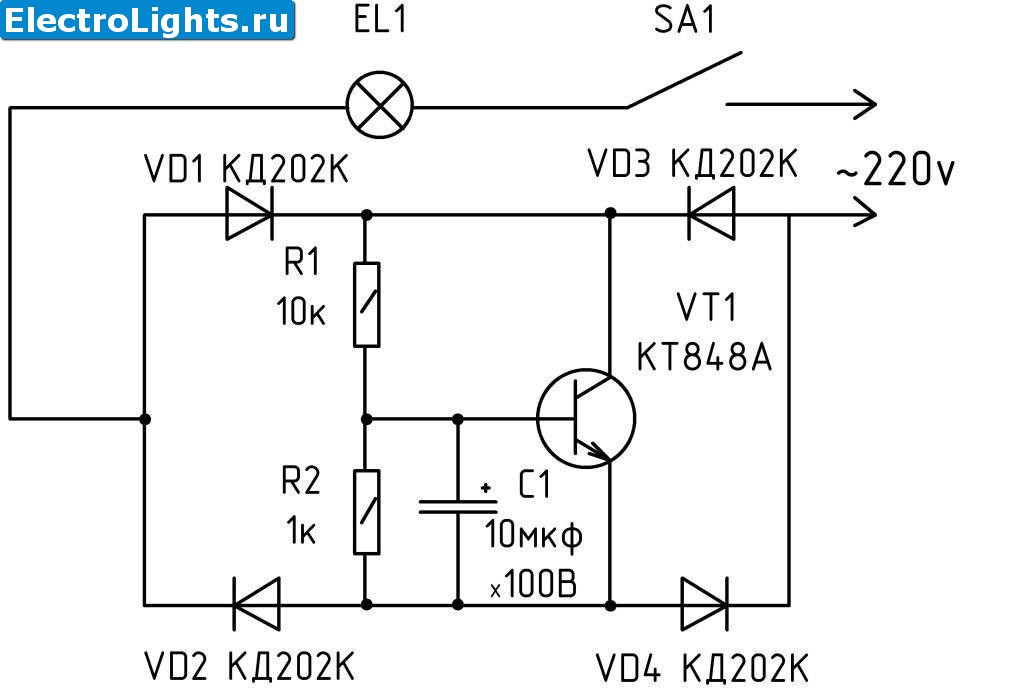

Простой транзисторный регулятор тока (напряжения 220в) можно изготовить своими руками. Схема способна регулировать практически 90% входного напряжения. На вход прибора подается нестабилизированный ток до 40в, стабилизация на выходе дает результат 12 вольт-24в. Максимально допустимое напряжение, отдаваемое в нагрузку, находится в пределах 10 мили ампер- 3 ампера.

Преимущества схемы с регулятором напряжения на транзисторах

Схема, принцип действия защитных реле иллюстрируют следующие преимущества приборов на базе транзисторов:

достаточно простая конструкция регулятора;
регуляторы изготавливаются без использования вспомогательного диода;
защитная схема транзисторного регулятора не влияет на характеристики генератора;
обеспечивается предотвращение перегрева транзистора;
при полном разряде аккумулятора срабатывает защитное реле, независимо от значения индекса усиления транзистора.

Также стоит отметить оперативное срабатывание прибора, повышенную надежность защиты, ведь контакты защитного реле в аварийном режиме работы отключают поступление тока к транзисторным электродам.

2016 © «Регулятор напряжения»

110В, 220В Схема регулятора напряжения

, схема регулятора напряжения 220В может использоваться для управления или регулировки всех входов высокого напряжения, таких как 110 В или 220 В, просто путем изменения нескольких номиналов резисторов. Здесь R6 и R7 можно эффективно настроить для получения любого желаемого преобразования выходного напряжения от нуля до 220 В или даже выше относительно уровня входного питания.

В настоящее время существует множество схем, предназначенных для регуляторов низкого напряжения. Для более высоких напряжений, например, источников питания для цепей клапанов, проблема уникальна.

Именно поэтому мы решили разработать именно этот простой регулятор, который может управлять этими типами напряжения. Обычно регулятор включает в себя просто три транзистора. Четвертый продолжает быть включенным для текущей цели ограничения.

Схема на самом деле представляет собой стабилизатор с положительной последовательностью, использующий транзистор p-n-p (T2) для поддержания минимального падения напряжения. Процедура схемы чрезвычайно проста.

Когда выходное напряжение падает, T4 опускает эмиттер T3. Это включает T2 сильнее, что приводит к очередному повышению выходного напряжения. R4 ограничивает базовый ток T2. C1 и C2 включены для повышения устойчивости цепи. Они соединены последовательно для того, чтобы напряжение на каждом конденсаторе при включении или при коротком замыкании не оказывалось чрезмерно значительным. Для С1-С3 необходимо использовать конденсаторы номиналом не менее 100 В.

D1 защищает T2 от отрицательных напряжений, которые могут появиться при коротком замыкании на входе или даже при подключении к выходу больших конденсаторов. Мы используем пару стабилитронов на 39 В, соединенных последовательно для опорного напряжения, предлагая 78 В для базы T3. Просто потому, что R6 идентичен R7, выходное напряжение будет в два раза больше, то есть около 155 В.

T4 будет действовать как буфер для делителя потенциала R6/R7, что означает, что мы можем использовать большие значения. для этих резисторов, и на напряжение просто не влияет ток базы T2 (этот ток примерно идентичен току эмиттера T3).

Конечно, это не контур с компенсацией температуры, но для этой конкретной цели этого достаточно. Принципиальная схема: Принципиальная схема Сегмент ограничения тока, построенный вокруг T1, не может быть проще.

Как только выходной ток превысит 30 мА, напряжение вокруг резистора R1 приведет к тому, что T1 станет проводящим. После этого T1 ограничивает напряжение база-эмиттер T2. R2 необходим для защиты T1 от невероятно быстрых пиковых напряжений на R1. R3 требуется для запуска регулятора. Без R3 не было бы напряжения на выходе и, следовательно, не было бы тока базы внутри T2.

R3 допускает незначительное отклонение T2, чего может быть достаточно для достижения регулятором ожидаемого состояния. В ходе обычной процедуры при падении напряжения на Т2 на 15 В и токе около 30 мА дополнительное охлаждение Т2 не требуется.

Температура соединения теперь может быть 70 °C, а это значит, что вы можете расплавить пальцы, если не будете очень осторожны! Чем ниже входное напряжение, тем больший ток может обеспечить этот регулятор.

Этот ток зависит от SOAR (зона безопасной работы) T2. При коротком замыкании, а также при входном напряжении 140 В ток составляет около 30 мА, и в таких условиях Т2, безусловно, нужен радиатор мощностью не менее 10 К/Вт.

Чтобы улучшить выходное напряжение, вам нужно использовать большее значение для R6. Если вы хотите использовать более высокое опорное напряжение, вам следует заменить T4 на MJE350. Если вам просто когда-нибудь понадобится тянуть всего несколько миллиампер, вам не нужно включать T4 и R4. Затем делитель потенциала (R6/R7) можно присоединить прямо к эмиттеру T3.

Уменьшение пульсаций в предлагаемой схеме регулятора напряжения 110В, 220В составляет приблизительно 50 дБ. Ток покоя составляет 2,5 мА, а для меньших токов падение напряжения едва достигает 1,5 В.

Предоставлено: Elektor Electronics Magazine

Об администраторе

Регулятор напряжения/стабилизатор напряжения 30 А, экспорт 220–240 В

Перейти к содержимому

P-6900 AR E

30-амперный P-6900 AR E обеспечивает чистое и стабильное питание для защиты оборудования от проблем, вызванных неравномерностью сетевого напряжения переменного тока, такими как провалы, провалы или перенапряжения; все это может привести к неисправности или повреждению чувствительного электронного оборудования.

Описание

Переключаемый выход P-6900 AR E принимает любое входное напряжение от 188 В до 270 В и преобразует его в постоянное выходное напряжение 230 В ±10 В или 240 В ±10 В. Напряжения за пределами этого диапазона также могут быть преобразованы в пригодные для использования уровни в зависимости от отклонения диапазона.

Кроме того, P-6900 AR E — это полнофункциональный стабилизатор напряжения, который фильтрует и очищает энергию переменного тока, снижая шум в сети и обеспечивая оптимальную производительность. Благодаря технологии линейной фильтрации Furman (LiFT) ваше оборудование не только будет работать лучше, но и будет полностью защищено нашей эксклюзивной серией многоступенчатой защиты (SMP) и отключения при экстремальном напряжении (EVS). Эта схема обеспечивает наивысший доступный уровень защиты по питанию.

Примечание. Питание подается на Р-69.00 AR E через разъем C-Form на 30 А. В комплект поставки P-6900 AR E входит гнездовой ответный разъем для заделки пользовательского сетевого шнура.

Характеристики

Регулирование истинного среднеквадратичного значения напряжения
- Регулирование истинного среднеквадратичного напряжения обеспечивает стабильное выходное напряжение (выбирается между 230 В и 240 В) для защиты оборудования от проблем, вызванных неравномерностью напряжения сети переменного тока.
Защита от перенапряжения
- Эксклюзивная технология SMP компании Furman обеспечивает высочайший уровень защиты от перенапряжений и скачков напряжения.
Фильтрация шума
- LiFT предлагает фильтрацию переменного тока для обеспечения чистой мощности для непревзойденной четкости звука и видео.
Защита от напряжения
- Усовершенствованная схема EVS обнаруживает опасные скачки напряжения и безопасно отключает питание самого себя и подключенного оборудования в небезопасных условиях.
Диагностические лампы
- Светодиодные индикаторы состояния предупреждают о выходе напряжения за пределы номинального диапазона или нарушении защиты.
Вольтметр/амперметр
- Большой светодиодный вольтметр/амперметр отображает входное напряжение и потребляемый выходной ток.
Изолированные банки
- Изолированные выпускные блоки сводят к минимуму межкомпонентные помехи и шумовое загрязнение.
USB-зарядное устройство
- USB-разъемы на передней панели позволяют заряжать большинство мультимедийных устройств или питать USB-лампу.
Номинал 30 А
- Номинал 30 А с автоматическим выключателем с высоким пусковым током для дополнительной защиты.
11 Всего розеток
- Всего 11 розеток (девять розеток на задней панели и две удобные розетки на передней панели).

Технические характеристики

МАКСИМАЛЬНЫЙ ТОК:
- 30 А ПРИ 230 В (НАСТРОЙКА ВЫХОДА 230 В) ИЛИ 30 А ПРИ 240 В (НАСТРОЙКА ВЫХОДА 240 В)
ВПУСКНОЙ СОЕДИНИТЕЛЬ:
- КРЕПЛЕНИЕ НА ШАССИ C-ОБРАЗНАЯ ВТУЛКА (С ВНУТРЕННЕЙ С-ОБРАЗНОЙ ВТУЛКОЙ НА КОНЦЕ ШНУРА ВКЛЮЧЕНО В КОРОБКУ ИЗДЕЛИЯ)
В ДИАПАЗОНЕ РЕГУЛИРОВАНИЯ:
- от 180 до 260 В переменного тока (НАСТРОЙКА ВЫХОДА 230 В), 50 Гц, от 190 до 270 В переменного тока (НАСТРОЙКА ВЫХОДА 240 В), 50 Гц
ОТКЛЮЧЕНИЕ ПО ПЕРЕНАПРЯЖЕНИЮ:
- 275 В~ НОМИНАЛЬНОЕ
ПРИМЕРНЫЙ ДИАПАЗОН ЗАХВАТА ВХОДНОГО НАПРЯЖЕНИЯ:
- 174 ДО 264 В переменного тока
РЕЖИМЫ ЗАЩИТЫ ОТ ШИПОВ:
- ЛИНИЯ К НЕЙТРАЛИ, БЕЗ УТЕЧКИ НА ЗЕМЛЮ
НАПРЯЖЕНИЕ ЗАЖИМА ШПИЛЯ:
- 375 В переменного тока, пиковое (266 В переменного тока) при 3000 А
ВРЕМЯ ОТВЕТА:
- 1 НС
МАКСИМАЛЬНЫЙ ИМПУЛЬСНЫЙ ТОК:
- 6500 А
ПОДАВЛЕНИЕ ШУМА:
- 10 дБ при 10 кГц, 30 дБ при 100 кГц, 50 дБ при 500 кГц
ПОТРЕБЛЯЕМАЯ ЭНЕРГИЯ:
- 17 Вт (БЕЗ НАГРУЗКИ)
РОЗЕТКИ (ЗАДНЯЯ ПАНЕЛЬ):
- ДВЕ РОЗЕТКИ C-19, ШЕСТЬ РОЗЕТОК C-13 И ОДНА С-ОБРАЗНАЯ РОЗЕТКА С ГНЕЗДОМ НА 30 А
РОЗЕТКИ (ПЕРЕДНЯЯ ПАНЕЛЬ):
- ДВА РАЗЪЕМА C-13
РАЗМЕРЫ:
- 483 ММ (19 дюймов) Ш X 597 ММ (23,5 дюймов) Г X 133,35 ММ (5,25 дюймов) В (ИЗМЕРЕНО С СОЕДИНИТЕЛЕМ СЕТЕВОГО ШНУРА)
ВЕС:
- 26 кг. (57 фунтов)
АГЕНТСТВО ПО БЕЗОПАСНОСТИ:
- СЕ
