самодельный дровяной котел, чертежи мини котла, как сделать отопительный котел, маленький котел для отопления дома, схема

Содержание:

Плюсы и минусы дровяного обогрева жилья
Виды котлов на дровах
Особенности устройства агрегатов на дровах
Подготовительный этап
Самостоятельная сборка котла на дровах
Установка котла и ввод в эксплуатацию
Видео

Котлы, функционирующие на дровах, по-прежнему востребованы в загородных домовладениях. И даже газификация небольших населенных пунктов не в состоянии изменить эту тенденцию. При желании можно смонтировать систему теплоснабжения с самодельным котлом отопления на дровах.

Плюсы и минусы дровяного обогрева жилья

Использование твердотопливных агрегатов является распространенным способом обустройства автономного отопления частных строений, дач, гаражей, а также объектов производственного назначения.

Сконструировать своими руками дровяной котел вполне возможно, если разбираться в принципах функционирования данного оборудования, соблюдать технологию изготовления и при этом учитывать требования пожаробезопасности.

Агрегаты на дровах по сравнению с котлами, функционирующими на других видах топлива, обладают следующими преимуществами:

Древесина, используемая для отопления, имеет доступную стоимость и не требует больших затрат на энергоресурсы.
Дрова являются экологически чистым материалом, не вызывающим аллергию или другие заболевания.
Устройство отличается простотой эксплуатации.
Помещение прогревается очень быстро – после запуска котла тепло начинает поступать в комнату сразу же.
Оборудование, работающее на дровах, энергонезависимо.
Приборы могут обеспечивать горячее водоснабжение без дополнительных затрат. Котел нагревает бойлер с жидкостью, выполняющий функцию водяного отопительного радиатора.

Недостатков у дровяных агрегатов меньше:

Корпус из металла подвержен коррозии.
Оборудованию требуется регулярная чистка от золы, собирающейся в процессе горения топлива.
Одноразовой загрузки топлива хватает на непродолжительное время.

Виды котлов на дровах

Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.

К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.

Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.

Дровяные агрегаты с ручной загрузкой бывают трех видов:

Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру. Подобные котлы отличаются трудоемкостью обслуживания.
Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.
Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Самодельные котлы длительного горения на дровах отличаются высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

Особенности устройства агрегатов на дровах

Стандартного размера или маленький котел на дровах делают из термостойких материалов, устойчивых к влиянию высокой температуры.

Его основные элементы:

две камеры – горения и зольная;
дымоходная конструкция.

Топочное и зольное отделения разделяют колосниковые решетки, их прикрывают специальными дверцами и заслонками.

Подготовительный этап

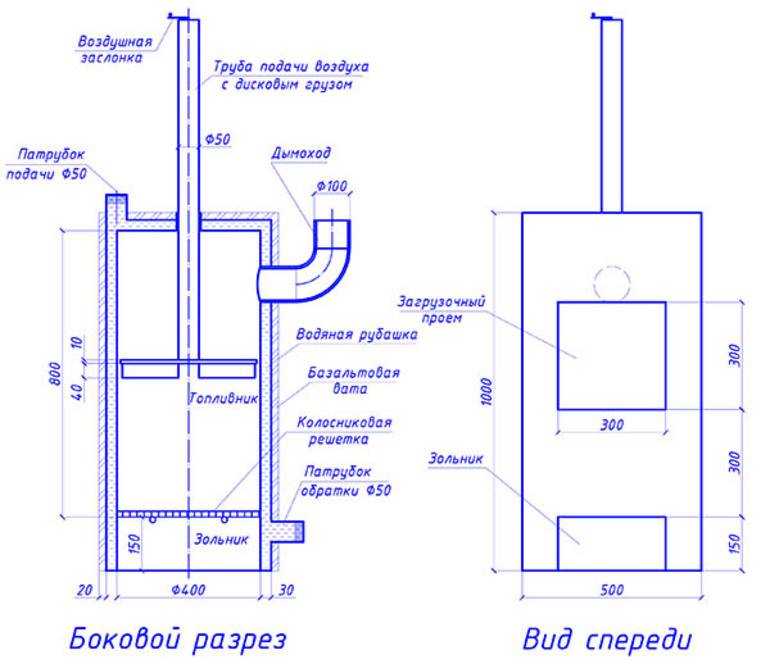

Чертежи котла на дровах своими руками помогают выполнять эту работу. Простое устройство можно собрать собственноручно, не применяя сложное монтажное оборудование. Суть технологии заключается в том, чтобы преобразовать горение древесины в процесс тления.

На схеме котла на дровах видно, что между внутренним и внешним кожухом имеется воздушная прослойка. Снизу поступает поток холодного воздуха. Он нагревается за счет стенок внутреннего кожуха, потом поднимается посредством отверстия, имеющегося во внешнем корпусе. Нагретый воздух отапливает помещение.

До того как сделать самодельный котел, необходимо подготовить инструменты и материалы, среди которых:

Листы металла толщиной 4 –5 миллиметров, либо бочка объемом200 литров, либо корпус от б/у печки.
Толстостенная трубная продукция.
Металлическая арматура и уголки.
Крепежные детали.
Сварочное оборудование.
Электроды.
Зубило и молоток.
Болгарка.
Дрель.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
Просверлить в нем отверстие для болта.
Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
Внутри круга создать отверстие для монтажа воздуховода.
В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

при использовании старого газового баллона нужно отрезать у него верхнюю часть;
если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Чтобы закрепить конвекционный кожух, следует изготовить из стали цилиндр сечением больше топки. Потом необходимо соединить котел и кожух. В качестве крышки используется оставшаяся часть бочки, газового баллона с самодельной ручкой.

Установка котла и ввод в эксплуатацию

Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.

Подключение устройства к системе теплоснабжения осуществляется в два этапа:

Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.
Труба дымоотведения врезается в водяной бак.

Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.

Последовательность введения агрегата в работу:

С котла снимается крышка и теплорассеивающий диск.

На воздуховоде открывается воздушная заслонка.
В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.
Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.
Котел накрывается диском и закрывается крышкой.

Когда дрова разгорятся, заслонка прикрывается.

Самодельные котлы длительного горения на дровах – как сделать

Обновлено: 06.05.2019 Дмитрий Черкасов 13 мин.

Твердотопливные котлы используются для обогрева различных пристроек к зданиям, гаражей, бани, теплицы. Жилые помещения также возможно отапливать при помощи такой системы. Это удобно из-за простоты использования и высокого КПД (коэффициент полезного действия), а также разнообразию размеров.

Однако готовые устройства стоят достаточно дорого, и далеко не каждая семья способна выделить внушительную сумму на это. Что же делать в такой ситуации? Чтобы не оставаться совсем без отопления дома, существует возможность сделать котёл. Дровяной котел, сделанный своими руками, в работе будет ничуть не менее эффективен.

При наличии строительных навыков можно «замахнуться» на модели посложнее, или же взять самый простой вариант за основу. Различные варианты изготовления помогут создать хороший самодельный котел длительного горения, работающий на дровах.

Разные котлы

Как правильно сделать дровяное отопление

Современные чертежи подобных систем обогрева значительно отличаются от схем старого образца. Основное отличие заключается в типе теплообменника. Раньше им выступала массивная каменная печь, она нагревалась, и ее тепло передавалось воздуху в помещении. Печи ставились в центральных комнатах домов, дымоходы уходили вверх, тепло их стенок обогревало комнаты верхних этажей.

Сейчас схема включает в себя отопительный котел или другой агрегат для сжигания твердого топлива (камин, печь), трубные соединения и разветвления, различные придаточные части – радиаторы и батареи. Особенностью такой схемы является то, что обогревающий прибор может быть не один, это зависит от площади помещения и возможности установки дополнительных агрегатов.

Котел самодельный на дровах

Для проведения отопления своими руками требуется учитывать факторы, такие как:

Мощность, которая потребуется для обогрева. Данный фактор зависит от ряда факторов, связанных с обогреваемой территорией, а именно: теплоизоляция помещения, климатические условия, объем воздуха в комнатах.
Потребуется организовать котельную. Отопительный котёл нельзя установить в жилом помещении, потребуется выбрать или отстроить пристройку, которая будет соответствовать требованиям.
Отдельное хранилище для топлива. Дровяные котлы, собственно, работают на сжигании дров, и по требованиям правил безопасности дрова нельзя хранить в одном помещении с ними.

Плюсы и минусы системы

Система с котлом отопления на дровах имеет ряд простых преимуществ. В первую очередь – это довольно дешево. Установка оборудования и само оборудование может обойтись в крупную сумму, если прибегать к новомодным моделям и монтажу с помощью профессионалов. А вот самодельный вариант точно отличается дешевизной.

Также дровяной котел отопления работает на дешевом топливе – дровах. Для более длительного горения используют уголь, но зачастую достаточно лишь дров. Жителям лесистых районов не требуется даже закупать их, ведь самостоятельную заготовку никто не отменял.

Именно такая система удобна для отопления частного дома, так как позволяет использовать несколько котлов, каминов и других устройств разом, а также широко разветвлять трубами и доставлять тепло в каждый угол дома.

Но не обходится и без минусов. Без использования угля уходит много дров, также отсутствие угля приводит к понижению КПД установки, т.к. горение происходит медленнее и при этом на менее длительном периоде.

Также, безусловно, вызывает проблемы периодичная надобность в покупке или заготовке топлива. Заготовленные дрова также придется где-то хранить, причем помещение для хранения должно быть сухим и отделенным от котельной пристройки.

Так или иначе, система отопления с котлом – хорошее решение для загородного дома, дачи, бани.

Разнообразие котлов

Обзор твердотопливных котлов

Решение сделать самодельный котел ставит задачу ознакомиться с различными вариантами устройств и выбрать наиболее подходящий. Учитывать нужно не только мощность и возможный показать кпд котла, но и свои силы. Без особых строительных навыков следует остановиться на самом простом, при наличии опыта в изготовительном деле можно замахнуться на модели посложнее, или же усовершенствовать простые варианты для большего удобства и полезности.

Составить свою картину разнообразия вариантов котлов очень важно. Отзывы о покупных моделях часто указывают на их неэффективность. Надо понимать, что обычно маленький КПД связан не с характеристиками устройства, а с неправильным монтажом и топлением.

Классические дровяные котлы

Классический, или же стандартный вариант, устроен просто. Он состоит из таких частей, как:

Топка. Иными словами – часть, в которую попадают дрова.

Внимание! Объем топки говорит об общей мощности агрегата, причем как у самодельных, так и у покупных моделей.

Зольник. Там остается зола, а также именно эта часть служит для подачи воздуха, необходимого для горения.
Дымоход. Эта часть требуется для отвода газов. Важным фактором является его диаметр. При неправильном подборе диаметра КПД значительно понижается.
Теплообменник. В классическом котле это область между корпусом внешним и внутренним. Теплообменник заполняется водой, данная вода связана с водой в отопительной системе.

Отопитель с верхним горением

Такие отопители устроены по принципу классических, но у них отсутствует зольник. Вместо него присутствует своеобразный газоотвод, который помогает помогает конвентировать не только энергию горения, но и энергию образуемых газов. Обычно в газоотводе имеется вентилятор. Таким образом, на теплообменник воздействуют две разные энергии, обеспечивая большее время работы и повышение КПД. По-другому данный вид котлов называют пиролизным.

Пиролизные модели

Принцип работы котла длительного горения заключается на выделении тепла не из энергии от горения дров, а из газа, который образуется при их тлении. Это довольно удобно и обеспечивает обогревом на больший временной период.

От классической модели такие имеют ряд отличий, например:

Имеется возможность регулировать мощность. Здесь есть возможность ускорять и замедлять поток поступаемого воздуха, что влияет на мощность. В классических же на мощность влияет лишь объем камеры сгорания дров
Возможен низкотемпературный режим работы. Это значительно уменьшает износ системы.

Обратите внимание! В классических котлах температура воды достигает 95 градусов и выше. Это считается неэффективным. В пиролизной модели возможно достичь температуры в 50-70 градусов, которая считается оптимальной для отопления.

Топливо сгорает почти полностью. Благодаря особенностям устройства и принципа работы в пиролизном котле уменьшается загрязнение дымохода, дрова сгорают целиком.

Двухкамерный

Шахтный теплогенератор

Шахтный агрегат работает дольше стандартного пиролизного. Связано это с тем, что обычно он объемнее и массивнее. Работают шахтные котлы как по обычному принципу, так и по пиролизному.

В их устройстве две камеры – одна для теплообменника, а вторая топливная. При работе по обычному принципу горения топливную камеру обычно называют шахтой. Именно отсюда и идет название. Между камерами есть задвижки, в устройстве также имеются трубы для газоотвода и поступления воздуха.

Такой теплогенератор отлично подойдет тем, кто не любит часто подкладывать топливо. Одной максимальной закладки дров хватит на 30-часовой отопительный процесс, а одной закладки угля – на 5 суток.

Безусловно, когда речь идет о том, как сделать отопительный котел, следует понимать, что для изготовления такой конструкции понадобятся определенные навыки и опыт работы с инструментами.

Изготовление водяного котла, работающего на дровах своими руками

Для изготовления потребуется определиться с конструкцией. Нужно будет составить чертеж, на котором учтется толщина каждой детали, их соединения и подключения. Для заверения или консультаций по поводу построения чертежа можно обратиться к профессионалам. Следует помнить, что неправильный монтаж, как и неправильная планировка, негативно скажутся на показателе КПД.

Интересно! Пользуются популярностью котлы с двумя камерами, в одной из которых нагревается вода для хозяйских нужд.

После того, как чертеж составлен, требуется приготовить все требуемые материалы и инструменты. Только после этого можно будет приступать к работе.

Классический котел продолжительного горения

Чтобы изготовить котел классического вида по приготовленному чертежу, достаточно соблюдать простую инструкцию по сборке и подключению.

Инструменты и материалы для изготовления

Для создания потребуются:

Материал для изготовления корпуса – металл. Это может быть бочка или листовой металл. Его толщина должна быть строго больше пяти миллиметров.

При наличии старой металлической печки можно использовать ее корпус.

Листовая сталь

Трубы из стали или сплава алюминия. Трубы с особо тонкими стенками использовать не стоит.
Профильные трубы. Обычно они обладают прямоугольной формой среза.

Профильная труба

Дверцы, заслонки, задвижки.
Вентилятор мощностью 300 Вт и выше.

Вентилятор

Прут от 2 см в диаметре. Особо массивный и большой брать не стоит, но меньше 2 см в диаметре также будет непригоден.

Инструменты понадобятся разнообразные. Среди них и сварочный аппарат, и различные резаки, и полировальные установки, молотки, плоскогубцы/пассатижи. В некоторых ситуациях могут понадобится пилы, иногда требуется даже применение лома или монтировки. Всё это должно быть приготовлено для работы еще до ее начала.

Важно! Для работы необходима специальная защитная одежда, особенно при работе со сварочным аппаратом. Требуется наличие костюма из негорючей ткани и маски для защиты лица. От этого нельзя отказываться, т.к. это гарант сохранности здоровья рабочего.

Устройство подачи воздуха

Обычно конструкция котла предполагает подачу воздуха через отсек в корпусе. Если же вариант, который изготавливается относительно сделанного чертежа, такого не предполагает, устройство подачи воздуха изготавливается отдельно.

Обычно это устройство – обычная трубка, соединенная с камерой сжигания. Она должна быть несколько ниже дымохода, в некоторых случаях ее делают косо срезанной – с целью улучшения циркуляции.

Края на срезе для крепления требуется выровнять, дабы припайка частей друг к другу не вызывала затруднений.

Корпус, топка

Корпусом котла, как уже было сказано, может служить толстостенная бочка. Также с успехом можно использовать кусок широкой трубы (требуется около метра в диаметре). При отсутствии таких «заготовок» в наличии корпус изготавливают из листового металла, преимущественно используют сталь.

Обратите внимание! Нержавеющая сталь обладает меньшей теплопроводностью. Именно поэтому использовать ее для изготовления основной части отопительной системы помещения не стоит. Износ действительно станет меньше, однако эффективность понизится.

Дно котла – отдельная деталь. В случае бочек оно уплотняется, для труб и стальных корпусов делается соразмерно, толщина должна быть минимум 5 сантиметров.

Все стенки спаиваются между собой относительно чертежа, к ним припаивается стальное дно. Перегородками требуется отделить камеры и разные отсеки.

Все баки для воды изготавливаются отдельно. Дверцы, заглушки и опора устанавливается после сбора всей конструкции и ее полной готовности к функционированию.

Дымоход

Дымоход требуется для выхода газов, мешающих горению. Требуется, чтобы он был соединен с камерой сжигания, как и устройство подачи воздуха.

Для изготовления дымохода можно использовать неширокую трубу. В идеале она должна быть того же диаметра, что и трубка для подачи воздуха. Естественно, требуется, чтобы это был металл. Пластиковые трубы в дровяной системе использовать не стоит из-за малой теплостойкости и возможности плавления. Это приведет к неприятным последствиям и так называемым авариям.

Дымоход должен быть выше трубки подачи воздуха. Его также иногда косо срезают для лучшей циркуляции воздушных масс.

Соединяем корпус и устройство подачи воздуха

Трубку подачи воздуха следует разместить в камере, вырезав соответствующее отверстие, и припаять к котлу. При желании можно воспользоваться специальными креплениями.

Выполнять такую работу требуется аккуратно.

Теплорассеивающий диск

Из листа металла с сантиметром в толщине вырезается круг, на который приделываются ручки. Диаметр круга должен быть меньше диаметра корпуса.

Такой диск требуется для упрощения дальнейшей эксплуатации котла.

Конвекционный кожух

Для кожуха потребуется цилиндр. Его можно изготовить из трубы или же листовой стали. При помощи металлических перемычек кожух и топка соединяются. Можно не использовать металлические перемычки и просто припаять кожух к топке. Эффективность не понизится.

Крышка

Крышка – довольно простая деталь. Вырезается круг или прямоугольник (в зависимости от формы корпуса), который чуть больше по размеру, чем топка. К крышке припаивают ручку.

Важно! Ручка при эксплуатации точно будет нагреваться, так что следует предусмотреть защиту.

Ножки

В качестве ножек можно припаять опоры, изготовленные из прута. Важно соблюдать одинаковый размер, чтобы котел получился устойчивым. Также удачным решением будет припаять ножки под углом во внешнюю сторону – это повысит устойчивость, т.к. несколько сместит центр тяжести.

Установка и подключение котла

Устанавливаться котел должен в отдельную пристройку – условно ее называют котельной. Лучше создать вокруг него стены из кирпича. Это повысит устойчивость, а также позволит сохранить больше тепла.

Подключение к общей сети обогрева происходит при помощи труб, которые врезаются в водоотводный вывод и вывод подачи воды.

Перед началом подключения проверяют исправность конструкции, убеждаются в отсутствии повреждений. Во время первой растопки требуется наблюдать за котлом на протяжении как минимум часа. При обнаружении неисправностей используются заглушки, помогающие затушить огонь.

Котел в печи

Правила организации котельной для дровяного теплоснабжения

Пристройка или помещение под котельную, в которую устанавливается самодельный котел, служащий для водяного отопления на дровах, должно соответствовать требованиям. Требования устанавливаются в первую очередь в целях обеспечения безопасности.

Итак, требования:

Высота потолков должна быть минимум 2 с половиной метра, площадь помещения – минимум 6 квадратных метров, объем – 15 кубических метров. Это минимальные показатели. Они пропорционально увеличиваются в зависимости от размеров котла.
Важно обеспечить такую пристройку вентиляцией, вывести дымоход.
Необходимо обеспечить освещение двух типов – искусственное (лампы) и естественное (окно).
Хранение топлива (уголь, дрова) в одном помещении с котлом невозможно.

Таким образом, изготовить важнейшую часть автономной системы жилищного отопления не так уж и сложно, работает изготовленный котел эффективно и исправно.

Средняя оценка

оценок более 0

Поделиться ссылкой

Classic Edge HDX Outdoor Wood Furnace

HDX Overview
960 HDX
760 HDX
560 HDX
360 HDX
Classic Edge Videos

COMPARE ALL CLASSIC EDGE HDX MODELS

Classic Модели Edge HDX обеспечивают наилучшую эффективность, самый высокий рейтинг БТЕ

Более высокий КПД и рейтинг БТЕ обеспечивают больше тепла при меньшем количестве древесины. * При общая эффективность 92% (LHV), Classic Edge 960 HDX обеспечивает наивысшую эффективность сертифицированных EPA приборов для сжигания дров по сравнению с уличными приборами с максимальной производительностью более 300 000 БТЕ/ч. Он также обеспечивает наивысший рейтинг БТЕ среди приборов из кордовой древесины с рейтингом 400 000 БТЕ/ч . Модели Classic Edge HDX являются одними из лучших по эффективности среди всех дровяных отопительных приборов с тросовым шнуром, сертифицированных для продажи в США для отопления жилых помещений. Список гидравлических нагревателей EPA от 28 июля 2022 г.

Нагрейте весь дом, воду для бытовых нужд и многое другое с меньшим количеством дров

Представляем дровяную печь Classic Edge Titanium HDX для наружного применения. Модели Classic Edge HDX входят в число самых эффективных уличных дровяных печей , сертифицированных EPA Step 2. Высокая эффективность означает, что требуется меньше дров для обогрева всего дома, горячего водоснабжения и многого другого. Топка из нержавеющей стали , усиленная титаном, не подвержена коррозии и рассчитана на долгий срок службы. Тысячи семей полагаются на свою печь центрального котла, чтобы обеспечить тепло, безопасность и комфорт, избавляясь от высоких счетов за отопление и повышая качество жизни.

In Our Customers’ Words

» When we switched to Central Boiler we started saving $500/month on our heating bill. » — Maria, Minnesota

WATCH TESTIMONIAL

READ MORE TESTIMONIALS

Круиз-контроль печи

ОСТАВАЙТЕСЬ НА СВЯЗИ! Контроллер FireStar Combustion Controller — это больше, чем просто контроллер, он имеет встроенную беспроводную связь, что дает вам возможность обмениваться данными с печью без дополнительного оборудования или громоздких кабелей Ethernet. 9№ 0017

«Круизный» контроллер сжигания FireStar® избавляет от всех забот и догадок, связанных с дровяным отоплением. Он постоянно дросселирует воздух, чтобы найти оптимальное горение, а это означает, что вы можете «загрузить его и забыть». FireStar постоянно следит за тем, как горят дрова, и подает воздух там и тогда, где и когда это необходимо для наиболее чистого и эффективного сгорания. Вы даже можете увидеть, как он работает в режиме реального времени на своем смартфоне, или настроить уведомления, чтобы знать, когда пора добавить дрова.

Больше функций, которые вы найдете только с FireStar:

Резервный режим — резервирует часть предыдущей загрузки дров, чтобы вам никогда не приходилось снова разжигать костер
Монитор времени горения — помогает оценить, сколько дров осталось Может удалить дым, когда вы открываете дверцу топки, чтобы добавить дрова
Текстовые оповещения — если хотите, получайте уведомления, когда пора добавлять дрова

Смотрите демоверсию на MyFireStar.com/demo

Долговечность

Топка из нержавеющей стали с титановым покрытием обеспечивает нулевую коррозию внутри топки и может служить в течение всего срока службы.

Value

Используйте до 60 % меньше дров по сравнению с другими методами дровяного отопления и отдавайте больше тепла в свой дом. Все топки центрального котла спроектированы так, чтобы свести к минимуму потери тепла, начиная от конструкции дверцы топки, панелей и области доступа к насосу и заканчивая воздухонепроницаемой водонепроницаемой изоляцией из напыляемой пеноуретановой пены. Топка большего размера позволяет увеличить время горения, экономя еще больше времени.

Модели Classic Edge HDX сертифицированы EPA для чистого сжигания и являются одними из самых эффективных и лучших способов сжигания древесины.

ВИДЕО — Усовершенствованные классические края Titanium HDX

, разработанные по самым высоким стандартам … Наш

ВВЕДЕНИЯ

ВОСПОЛНЕНИЕ

ВОССТАНОВЛЕНИЯ

. Термоядерная камера сгорания и предотвращает попадание углей в реакционную камеру. Кислород смешивается с дымовыми газами и направляется в камеру дожигания. Трубка для подачи воздуха также помогает печи быстрее разжигаться.

НАЖМИТЕ, ЧТОБЫ ПОСМОТРЕТЬ ОГНЕННЫЙ ШАР В ДЕЙСТВИИ

Производительность

Перегретые газы попадают в круглую камеру форсажной камеры и закручиваются в турбулентном вихре, создавая огненный шар и давая время для полного сгорания.

Чистота и эффективность

Управление подачей воздуха необходимо для самого чистого и эффективного сжигания. Когда огню требуется много воздуха (например, во время запуска или при сжигании древесины с более высокой влажностью), FireStar дает команду шаговым двигателям открывать диски регулировки воздуха точно для подачи необходимого количества воздуха. Шаговые двигатели потребляют меньше энергии, чем другие методы управления воздухом, и никогда не требуют регулировки или замены из-за износа.

Легкий доступ

Эксклюзивный в отрасли запатентованный вертикальный теплообменник Easy View® с откидной дверцей обеспечивает полный доступ без использования инструментов . Это позволяет осуществлять быстрый осмотр и легкую очистку снаружи топки, стоя на земле.

Улучшенный отвод тепла

Турбулизаторы в теплообменнике создают турбулентность потока выхлопных газов через теплообменник. Это заставляет нагретый выхлоп лучше контактировать с теплообменником и передавать больше своей энергии окружающей водяной рубашке перед выходом в дымоход.

DOWNLOAD THE FULL BROCHURE

Classic Edge 960 Titanium HDX

Overall Efficiency (LHV) — 92.1%*
Overall Efficiency (HHV) — 85.6%*

Manufacturer’s Rated Heat Output Производительность – 400 000 БТЕ/ч

Тепловая мощность (12 ч) – 212 957 БТЕ/ч

Модель Classic Edge 960 сертифицирована EPA Step 2.

СРАВНИТЬ ВСЕ МОДЕЛИ CLASSIC EDGE HDX

Огненная коробка Том -32 CU FT

Размеры Firebox -42,75 «L x 43,5» H x 31,5 «W

Дверь -22,75″ W X 28,75 «H

ДОВА ОЧИСТИ -20.75″ h

ASH ESHAOT DOAROU x 11″ В

Вместимость по воде – 420 галлонов

Вес – 2714 фунтов

Порты подачи/возврата – 1 набор портов подачи и возврата 1-1/4 дюйма 4-дюймовые порты подачи и возврата

Встроенное подключение Wi-Fi – Стандарт

Дверца байпаса и сигнализация – Стандарт

Размеры и размеры фундамента – Иллюстрация

Входит в комплект наружной печи секции дымохода

ПРИМЕЧАНИЕ. Технические характеристики могут быть изменены без предварительного уведомления.

*КПД определяется в тех же условиях испытаний с использованием более высокой теплотворной способности, более низкой теплотворной способности и общего КПД. **На основе квалификационного теста EPA.

Варианты цвета

Выбор цвета является близким представлением, но ограничен условиями обработки и просмотра.

Медь / Бронза Серо-коричневый / Бронза Зеленый / Бронза Древесный уголь / Бронза

Подходит ли эта модель для моего применения? Используйте Калькулятор экономии и размеров, чтобы узнать:
Другие ресурсы:
БРОШЮРА
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ НА ФРАНЦУЗСКОМ ЯЗЫКЕ
Classic Edge 760 Titanium HDX
Общая эффективность (LHV) — 89,8%*
Общая эффективность (HHV) — 83,4%*
Производитель rated rated rated hatted hatte wetword **
1669
. ч
Тепловая мощность (12 ч) – 146 686 БТЕ/ч
Модель Classic Edge 760 HDX сертифицирована EPA Step 2.
СРАВНИТЬ ВСЕ МОДЕЛИ CLASSIC EDGE HDX
Объем топки – 23 куб. фута
Размеры топки — 37″ Д x 44″ В x 26″ Ш
Дверца — 21″ Ш x 25″ В
Дверца для очистки от золы — 19″ Ш x 11″ В
Объем воды7 — 330 галлонов
Вес — 2036 фунтов
Порты подачи/возврата — 1 набор портов подачи и возврата 1-1/4″, 2 набора портов подачи и возврата 3/4″
Встроенное подключение к сети Wi-Fi — Стандартно
Обходная дверь и сигнализация — Стандарт
Размеры и размеры фундамента — Иллюстрация
Входит в комплект наружной печи — Набор для проверки воды, чистящий стержень, скребок, комплект заземляющего стержня и две 4-футовые секции дымохода
90 изменять без предупреждения.
*КПД определяется в тех же условиях испытаний с использованием более высокой теплотворной способности, более низкой теплотворной способности и общего КПД. **На основе квалификационного теста EPA.
Варианты цвета
Выбор цвета является близким представлением, но ограничен условиями обработки и просмотра.
Медь / Бронза Серо-коричневый / Бронза Зеленый / Бронза Древесный уголь / Бронза

Подходит ли эта модель для моего применения? Используйте Калькулятор экономии и размеров, чтобы узнать:
Другие ресурсы:
БРОШЮРА
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ НА ФРАНЦУЗСКОМ ЯЗЫКЕ
Classic Edge 560 Titanium HDX
Общая эффективность (LHV) — 90,2%*
Общая эффективность (HHV) — 83,8%*
. ч
Тепловая мощность (12 ч) – 92 417 БТЕ/ч
Модель Classic Edge 560 HDX сертифицирована EPA Step 2.
СРАВНИТЬ ВСЕ МОДЕЛИ CLASSIC EDGE HDX
Объем топки – 14 куб. футов
Размеры топки — 33″Д x 32″В x 23″Ш
Дверца — 18″Ш x 18″В
Дверца для удаления золы — 18″Ш x 9″В
Вместимость 9 — 205 галлонов
Вес — 1668 фунтов
Порты подачи/возврата — 1 набор портов подачи и возврата 1-1/4 дюйма (можно сконфигурировать для двух насосов) Встроенный Wi-Fi
900 Возможности подключения – Стандарт
Обход двери и сигнализации – Стандарт
Габаритные размеры и размеры основания — Иллюстрация
Входит в комплект наружной печи — Набор для проверки воды, чистящий стержень, скребок, комплект заземляющего стержня и две 4-футовые секции дымохода
ПРИМЕЧАНИЕ. уведомление.
* КПД определяется в тех же условиях испытаний с использованием более высокой теплотворной способности, более низкой теплотворной способности и общего КПД. **На основе квалификационного теста EPA.
Варианты цвета
Выбор цвета является близким представлением, но ограничен условиями обработки и просмотра.
Медь / Бронза Серо-коричневый / Бронза Зеленый / Бронза Древесный уголь / Бронза

Подходит ли эта модель для моего применения? Используйте Калькулятор экономии и размеров, чтобы узнать:
Другие ресурсы:
БРОШЮРА
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ НА ФРАНЦУЗСКОМ ЯЗЫКЕ
Classic Edge 360 Titanium HDX
Общая эффективность (LHV) — 88,4%*
Общая эффективность (HHV) — 82,2%*
Производитель. ч
Тепловая мощность (12 ч) – 66 894 БТЕ/ч
Модель Classic Edge 360 HDX сертифицирована EPA Step 2.
СРАВНИТЬ ВСЕ МОДЕЛИ CLASSIC EDGE HDX
Объем топки — 10 куб. футов
Размеры топки — 28″Д x 29″В x 21″Ш
Дверца — 16″Ш x 16″В
Дверца для удаления золы — 18″Ш x 9″В
Вместимость 9 — 150 галлонов
Вес — 1365 фунтов
Порты подачи/возврата — 1 набор портов подачи и возврата 1-1/4 дюйма (можно настроить для двух насосов)
6 900 Возможности подключения — Стандарт
Размеры и размеры фундамента — Иллюстрация
Входит в комплект наружной печи — Набор для проверки воды, чистящий стержень, скребок, комплект заземляющего стержня и две 4-футовые секции дымохода
ПРИМЕЧАНИЕ. Технические характеристики могут быть изменены без предварительного уведомления.
* КПД определяется в тех же условиях испытаний с использованием более высокой теплотворной способности, более низкой теплотворной способности и общего КПД. **На основе квалификационного теста EPA.
Варианты цвета
Выбор цвета является близким представлением, но ограничен условиями обработки и просмотра.
Медь / Бронза Серо-коричневый / Бронза Зеленый / Бронза Древесный уголь / Бронза

Подходит ли эта модель для моего применения? Используйте калькулятор сбережений и размеров, чтобы выяснить:
Другие ресурсы:
Брошюра
Руководство владельца
Руководство по французскому владельцу
Основы древесины Обадиа0001 Перейти к содержимому
Основы дровяных котловАдминистратор дровяных котлов2022-11-28T21:32:06-07:00
Как работают дровяные котлы?
Сечение уличного дровяного котла
Итак, вы слышали много всего о дровяных котлах, но… Кипение дров? Как это вообще работает? И при чем тут внутреннее и внешнее, газификация и не газификация? Когда обогрев вашего дома стал таким сложным?
Это не так, и Obadiah’s здесь, чтобы помочь вам разобраться с некоторыми основами дровяных котлов.
Несмотря на все эти причудливые термины, отопление дровяным котлом на самом деле довольно просто. Основная идея такова: у вас есть топка, похожая на дровяную печь, которая находится внутри стального ящика. Этот стальной ящик содержит воду, которая окружает топку. Вы добавляете древесное топливо внутрь топки, поджигаете ее, и полученный огонь нагревает воду, окружающую топку (за счет использования теплообменника). Эта нагретая вода затем перекачивается по трубопроводу в вашем доме, который в конечном итоге возвращается к бойлеру. Попутно другой теплообменник внутри вашего дома преобразует тепло воды вашего котла в то, что вам нужно для обогрева. Например, если у вас есть воздуховод для принудительной вентиляции, дровяной котел подключается прямо к нему через теплообменник, который легко установить в вашем доме. Вот и все! Вот и все, что касается отопления на дровах.
Чем этот метод лучше любого другого?
Сохраняя тепловую энергию в виде тысяч галлонов воды, вам нужно всего лишь несколько часов топить котел. После этого вода сохранит все необходимое вашему дому тепло. Многие котлы стремятся работать «два раза в день», то есть вам, вероятно, придется загружать их два раза в день при самых низких температурах. Это занимает значительно меньше времени в день, чем обычная дровяная печь, и требует меньше энергии, чем многие другие виды тепла. Дровяные котлы также постоянно максимально используют вашу древесину, оставляя очень мало золы, что означает гораздо меньшие затраты на топливо. Котлы могут быть большими инвестициями, но они окупятся намного быстрее, чем большинство видов тепла.
Хорошо звучит? Мы так думаем. Однако важно понимать еще несколько вещей.
Схема открытой системы отопления с дровяным котлом.
Газификация и негазификация.
Как работает газификация в котле Econoburn.
Эта часть о «максимальном использовании дров» очень важна, когда речь идет о дровяном тепле. Если вы когда-либо топили дровяную печь, вы знаете, что сжигание при температуре ниже идеальной означает креозот: отвратительное вещество, которое образуется, когда дым не нагревается выше 250 градусов по Фаренгейту. Он может покрывать внутреннюю часть дымохода, что приводит к опасные пожары дымохода и постоянная чистка. Вы не хочу креозот. Когда вы сжигаете дрова, вы хотите, чтобы они горели горячими .
Газификационный котел делает именно это. Пока дрова горят в топке, воздух снаружи котла вдувается в это топливо, создавая смесь горячего воздуха и древесных газов, которые затем направляются в струю нагретого воздуха, которая сжигает все газы. В этом процессе выделяется больше тепла, и без остаточного газа у вас меньше риск накопления креозота.
Котел без газа, однако, ничего из этого не делает. Здесь мы рассмотрим некоторые проблемы с негазификационными котлами, но достаточно сказать, что котел, который не использует газификацию, не станет таким горячим. Если у вас нет доступа к отличному топливу (хорошо выдержанной древесине) и вы живете в районе без высоких стандартов выбросов, мы не рекомендуем их.
На открытом воздухе или в помещении?
Итак, куда вы положили эту штуку? Ответ на этот вопрос зависит от каждого дома, и Obadiah’s с радостью поможет вам выяснить, какой тип дровяного котла подойдет вам лучше всего.
