Крепеж для вентиляции – виды и методы — Учебник сантехника

Организовывая систему проветривания помещений в доме либо квартире, мы можем применять три варианта воздуховодов – твёрдые, полугибкие и гибкие. Они изготавливаются из металла, пластика и полимеров. Для монтажа к стенке либо потолку создан особый крепеж для вентиляции, о котором сейчас и будет наша статья.

Помимо этого, продемонстрируем на наглядном примере, как это все должно происходить.

Вентиляционный крепеж позволяет надежно закрепить вентканал

Крепление воздуховодов

Вентиляционные каналы возможно закреплять различными методами в горизонтальной и вертикальной плоскости. Весьма редко их устанавливают и в наклонном положении.

Для крепления используют особые фиксирующие элементы. Способы их монтажа зависят формы и габаритов воздушного канала.

Горизонтальных

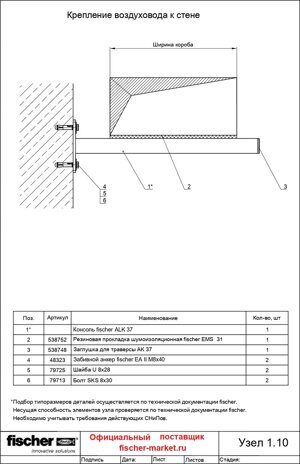

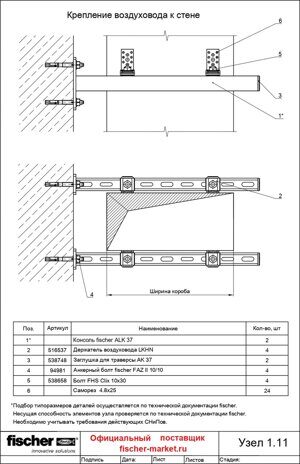

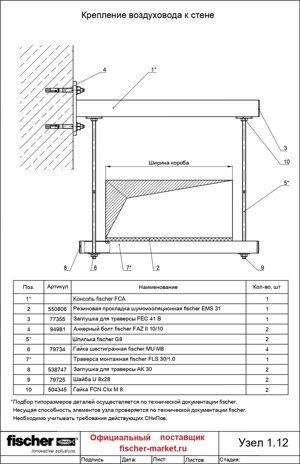

При монтаже вентиляционных каналов на кирпичные (железобетонные) стенки либо колонны применяют железные кронштейны в форме угольника. Их заделка в поверхность производится посредством угловых подкладок.

Кронштейны на выступающей части имеют отверстие для подвесок воздушного канала.

Размеры выходящей из стенки планки и протяженность ее заделки в поверхность зависят от габаритов воздуховода.

  1. К ж/б колонне вентиляционные каналы крепят уголками, подкосами, косынками из листового металла. Стальную плиту прикрепляют к колонне дюбелями, по окончании чего к ней направляться привинтить уголок и подкос.
  2. К цементной панели воздуховод крепят посредством кронштейнов, к железной колонне – хомутами и траверсами.
  3. К двутавровым балкам воздухопроводы присоединяют скобами, сделанными из стальной либо металлической полосы.

Струбцина – надежный крепеж для для вентиляции

Вертикальных

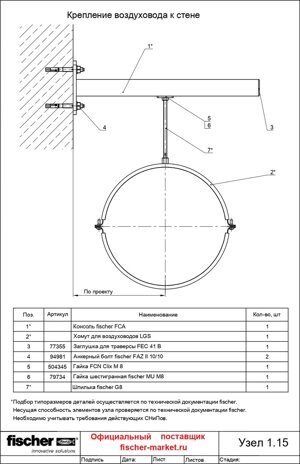

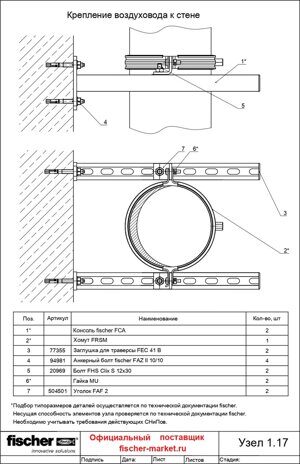

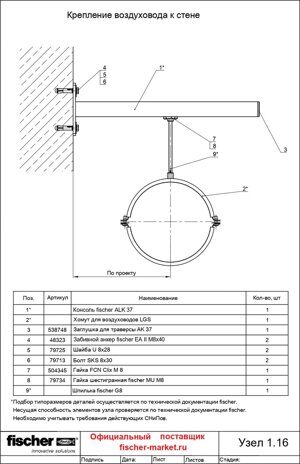

Круглый воздушный канал в сечении до 1 м к кирпичной стенке присоединяют посредством опоры, складывающейся из:

  • железной консоли,
  • особых подкладок,
  • хомутов – из стали и из уголка.

К железобетонной колонне круглые воздухопроводы присоединяют кронштейном, складывающимся из приваренных к железной плите консолей и 2-х половинных хомутов. Последние соединяют болтами по окончании завершения сборки вентиляционного канала.

Совет: в то время, когда нет возможности закрепить вентиляцию на стене либо колонне, ее возможно установить, применяя крышу.

На фото – перфолента для подвеса венткороба

Установка вентиляции

Ниже инструкция посоветует, как верно необходимо все делать:

Горизонтальной
  1. Сделайте осмотр участка, где будет проходить воздуховод.
  2. Установите крепежные элементы на стенах и колоннах.
  3. Установите на отметках подъемники и подведите детали воздушных каналов.
  4. Соберите отдельные элементы в блоки и закрепите хомутами, на каковые будет осуществлена подвеска.
  5. Сделайте монтаж воздухопроводов, применяя фланцевые крепления.
  6. Приступите к сборке и креплению всей вентиляционной системы к заблаговременно подготовленным в стенках и колоннах элементам.
  7. Производите диагностику правильности установки и соединения участка вентиляции к уже имеющимся блокам в здании.
  8. Уберите вспомогательные приспособления и удостоверьтесь в надежности воздействие собранной системы.
Вертикальной
  1. Разметьте участки, где нужно будет установить крепежные элементы.
  2. Сделайте их монтаж и подведите к этим местам части будущего воздуховода.
  3. Закрепите перед началом процесса на наружной стенке кронштейн, подъемник и систему блоков.
  4. Соберите из отдельных деталей конструкцию с растяжками.
  5. Установите особый зонт и поднимите собранную часть.
  6. Выровняйте при помощи растяжек и закрепите в нужном положении.
  7. Сделайте объединение с уже установленными частями и закрепите все.

Совет: в то время, когда нужно установить вентиляцию под подвесным потолком, до его установки подвесьте звенья воздушного канала, после этого смонтируйте воздушные распределители монтажа подвесного потолка.

L и Z-образные крепежные элементы для прямоугольных вентканалов

Способы закрепления вентиляционных каналов

Монтаж вентиляции возможно проводить следующим образом:

  1. Использовать L-образный кронштейн, цена которого в полной мере доступна. Элементы воздухопровода прикрепляйте к нему шурупами либо винтами.
  2. Прямоугольный воздушный канал вероятно закреплять винтами либо шурупами посредством Z-образного кронштейна.
  3. Монтаж с применением шпилек и профиля:
  • вентиляция обязана упереться в траверсу,
  • резьбовые детали уменьшают боковые смещения.

Часто применяют резиновый профиль, дополнительно снабжающий звуковую изоляцию воздушного канала.

  1. Для крепежа трубы круглого сечения имеете возможность применять перфоленту. Делать это необходимо посредством петли либо креплением к винту на участках зацепления. Недостаток метода – нет нужной жесткости.

Крепление воздушных каналов к потолку своими руками

Совет: для труб диаметром менее 200 мм возможно снизить уровень шума воздушного канала, в случае если применять в один момент с перфолентой еще и хомут.

  1. Применяйте для монтажа шпильки и хомут.
  2. Использовать возможно время от времени и латунный распорный анкер, который необходимо вставить в заблаговременно изготовленное отверстие и закрутить шпильку.

Совет: в случае если нет возможности прикрепить воздуховоды к потолку, применяйте для монтажа железную балку со струбциной, с закрепленной на ней шпилькой.

Используют следующие крепежные изделия для вентиляции, материалы и приспособления:

  • кронштейны разной формы,
  • профили,
  • траверсы,

Использование траверсы

  • шпильки,
  • перфолента,
  • хомуты,
  • струбцины,
  • подъемные механизмы,
  • стальные уголки,
  • листовое железо,
  • железные рейки.

Вывод

Надежную установку вентиляционной системы может гарантировать лишь верный крепеж. Для этого применяют разные приспособления, детали и материалы. В данной статье было детально поведано о том, как они все должны употребляться при необходимости.

Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.

Использование траверсы Загрузка…

Монтаж вентиляции: правила установки, необходимый инструмент

Время чтения: 8 мин.

В современных квартирах, домах и офисных помещениях необходимо поддерживать соответствующую температуру, влажность и чистоту воздуха. Правильно организованный и установленный крепеж для вентиляции обеспечит комфортное пребывание в помещении.

Общие правила по монтажу воздуховода

крепеж-первый абзац

Каждое крепление воздуховодов должны отвечать общим требованиям, которые соответствуют нормативной документации, так называемый ГОСТ крепления воздуховодов:



Акт нормативный Название документа
СП 60.13330 Отопление вентиляция и кондиционирование
СП 73.13330.2012 Внутренние санитарно-технические системы зданий



Наряду с требованиями, указанными в общепринятой документации имеются предписания производителей воздушных каналов по установке.

Обязательные правила воздуховодных систем

  1. Монтаж систем вентиляции гибкого типа осуществляется с помощью полного распрямления.
  2. Установленная конструкция не должна провисать. Из-за провисания снижается давление.
  3. Канал систем вентиляции  должен быть обязательно заземлен. При эксплуатации образуется электричество статическое.
  4. При планировании проекта и входящих элементов систем необходимо учесть аэродинамику. Она возникает внутри конструкции при движении воздуха.
  5. Гибкие вентиляционные отводы не должны применяться на вертикальных двухэтажных участках.
  6. Жесткие вентиляционные отводы  должны устанавливаться в подвальных, цокольных помещениях.
  7. Если при установке была повреждена конструкция вентиляции, то ее нужно заменить новой. Это также относится и к теплоизоляции снаружи.
  8. Если система вентиляции проходит сквозь конструкцию зданий, нужно обязательно использовать металлические переходники и гильзы.
  9. При установке соединения, участки вентиляции должны иметь радиус поворота больше как минимум два диаметра. Иначе аэродинамические свойства канала понижаются.

Нормативные расстояния по отношению к строительным конструкциями инженерным коммуникациям

Наряду с правилами монтажа вентиляции есть ограничения, связанные с дистанцией инженерных и строительных строений. При них крепление воздуховодов вентиляции не допускается:

  • между потолком и вентиляционной коммуникацией округлого типа — 100 мм, между стенами – 50мм;
  • строение прямоугольных воздуховодов и колонны из железобетона должны быть на расстоянии:

— 100 мм при стороне вентиляции 400 мм;

— 200 мм при стороне вентиляционной системы от 400 до 800 мм;

— 400 мм при стороне вентиляции от 800 до 1500 мм.

  • расстояния между коммуникациями и вентиляцией должно как минимум 250 мм;
  • дистанция между кабелями электричества и вентиляцией должна составлять 300 мм;
  • на дистанции не менее одного метра должны проходить строительные элементы и стыки систем вентиляции.

Способы крепления воздуховодов

Способы крепления воздуховодов

Крепление вертикальных воздуховодов устанавливаются естественно по-разному. Горизонтальные системы круглого типа можно монтировать тремя способами. Методы их крепления выглядят так:

  • с помощью хомута и шпильки происходит крепление воздуховодов к стене;
  • благодаря перфоленте, хомут здесь не понадобится;
  • при помощи хомута для крепления воздуховодов и перфоленты.



Прямоугольные системы монтируют с помощью деталей креплений воздуховодов:

  • профиля z-образной формы и шпильки;
  • L-образного профиля и шпильки;
  • траверса и шпилька. Таким способом происходит крепление воздуховодов к потолку.



Крепеж для воздуховодов можно зафиксировать благодаря струбцине, анкеру и R, V-образного кронштейна.

При установке креплений для вытяжки, необходимо соблюдать расстояние благодаря нормативным, общепринятым стандартам.

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

  1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
  2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Монтаж прямоугольного воздуховодаНе везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

  • скоба более 900 мм при двадцати миллиметровых фланцах;
  • скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

  • для 20-мм стыков используется от 700 мм;
  • для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.



Монтаж гибкого воздуховода

Монтаж гибкого воздуховодаМонтировать гибкие системы намного проще жестких. Вытяжка над газовой плитой – пример установки. Различают три вида установки систем:

  1. Герметизация. При данном виде соединительный стык системы герметизируют герметиком, и является не единственным способом в горизонтальном монтаже.
  2. Резка. Гибкую вентиляционную трубу по данному варианту установки растягивают. Отмеряют нужную длину, и по витку отрезают необходимую часть.
  3. Соединение. В данном случае воздуховод одевают на соединитель. Как минимум, на соединители должно быть пятисантиметровое присутствие части системы с одной стороны.

Установка гибкого отвода воздуха монтируется с учетом движения  воздуха в системе. Правильно установленная вентиляция уменьшает гул. Этого можно добиться, установив отлично вентиляцию, на котором указан стрелкой поток воздуха.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

  1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
  2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
  3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
  4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.Монтаж изолированного воздуховода

ВАЖНО!

Соединение двух частей системы только хомутом, без алюминиевого скотча не дадут желаемого результата. В процессе использования кондиционера место соединения из-за конденсата намокнет и придёт в негодность.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

  1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
  2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
  3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Техника безопасности при монтаже воздуховода

Техника безопасности при монтажеКаждая установка в строительстве должна руководствоваться нормативными документами. При монтаже вентиляции монтажники оборудования руководствуются ОСТ 36-108-83, который трактуется так «Монтаж систем кондиционирования воздуха и вентиляции». Требования безопасности». В указанном акте описаны «догмы» техники безопасности. Отражены показатели гигиены и санитарии. Также освещены требования к охране окружающей среды.

Данный документ обеспечивает безопасность всех членов команды, исполняющих свои должные обязанности при монтаже. В акте представлен большой список важных замечаний для осуществления трудовой деятельности на рабочей площадке:

  • обеспечение сотрудника специальной одеждой, обувью и СИЗ;
  • прописан график рабочего дня и время отдыха;
  • состояние освещенности на участке работы;
  • недопущение «зевак» в зону монтажа.

Техника безопасности не может обойтись без средств пожаротушения на участке установки оборудования. Обязательно на участке монтажа должны быть медикаменты первой необходимости для оказания пострадавшему помощи.

Согласно данному документу каждый участник бригады монтажников должен иметь допуск на объект. Допуск разрешается после инструктажа, касательно того или иного объекта. Освещаются вопросы безопасности и оказания первой медицинской помощи.

До того, как начнется установка вентиляционного оборудования, должен быть согласован план монтажа и наличие всех узлов и составляющих, необходимых для монтажа.

Наряду с этим нормативным документом специалисты установки также должны руководствоваться технологической картой монтажа воздуховодов. Наряду с вышеперечисленными моментами работы на объекте установщикам могут быть проведены дополнительные инструктажи, если этого требует производственная необходимость — работа на высоте, с лебедками и гидравлическими подъемниками. После данного инструктажа сотруднику вручается документ, удостоверяющий полученные знания, касательно работ в особых условиях.

Типы и виды воздуховодов

Для движения воздуха используют общепринятые системы вентиляции. Другими словами, это обычные трубы. Их различают по материалу производства, жесткости и по представленной форме.

Материал, из которого изготавливается канал-лист из металла. Их различают по характеристикам и применимы в разных ситуациях:

  1. Тонкие листы 05-1,0мм подойдут для воздушных направлений с относительно холодным потоком до 80 градусов и не более 60% влажности. В таком случае подойдет холоднокатаная оцинкованная сталь.
  2. Листы в диапазоне 1,5-2,0мм применимы для больших температурных потоков и показателей влажности. Здесь применимы листы из стали углеродистой и нержавейки.
  3. В зданиях, где есть присутствие газов и паров применяют вентиляционные системы из металлопласта, алюминиевых соединений. Защитный слой конструкции обеспечит нужную защиту.
  4. В быту применяются вентиляции из полипропилена, стеклоткани.

Типы и виды воздуховодовЖесткость — это показатель, помощью которого все воздуховоды различает на:

  1. Гибкие, которые в свою очередь бывают каркасные и бескаркасные. Они представляют собой гофрированный рукав. Они применяются для коротких воздушных систем. Прекрасно заменяют угловые отводы. Они растягиваются и сжимаются много раз. Спираль из стали покрыта синтетическим материалом и алюминиевой лентой. Они не теряют свои свойства.
  2. Полужесткие немного плотнее. В их основе лежит двухстороннее алюминиевое покрытие с прослойкой из минеральной ваты изнутри. Также присутствует проволочный каркас. К полужестким системам относится труба из штрипса алюминиевого. Ее растянуть можно будет только один раз. Она прекрасно подойдет в системах отведения дыма, выдерживает 700 градусов.
  3. Жесткие вентиляционные каналы применимы в производственных помещениях. Они прочны и надежны. Бывают как спирально-навивными, так и прямошовными. Герметичность стыков обеспечивается на высшем уровне.

Формы вентиляций в основном монтируются округлых и квадратных типов. В иных случаях устанавливают плоские системы. Они применимы только из-за особенности помещений в доме. В практике можно встретить прямоугольные и овальные каналы. Система круглой формы по себестоимости дешевле квадратной. Она значительно легче и отличается своей гибкостью. Легкая установка, тихая работа и герметичность – выбор большинства заказчиков. Прямоугольные трубы используют для экономии пространства, в маленьких помещениях – удачный вариант.

Выбор воздуховода

Для того чтобы подобрать нужную систему вентиляции, необходимо обратиться к специалистам. Инженеры точно спроектируют будущее воздушное направление в канале, учитывая все факторы. Они примут оптимальное решение по вопросу диаметра воздуховода и материала, из которого будет вентиляция.

Жесткость

При проекте знаний производственного значения, общедомовой вентиляции строящейся многоэтажки применяют системы жесткого типа. К ним применим:

Нормативный документ Название документа
ВСН 353-86 Проектирование и применение воздуховодов из унифицированных деталей
ТУ-36-736-93 Воздуховоды металлические

Материал

Если температура движения воздуха до 80 °С и влажность 60 % используют системы:

  • из тонколистовой оцинкованной стали холоднокатаной, толщина которой 0,5-1,0мм;
  • из горячекатаной тонколистовой стали, толщина которой 05-1,0мм.

Если уровень влажности и температуры выше отмеченных, то в этом случае используют каналы из нержавейки.

Если в воздухе присутствуют частицы газов, паров, то используют канал из металлопласта. В случае необходимости герметичность достигается согласно нормативному документу ТУ 36-736-93 по классу «Н» и по классу «В» по EVROVENT 2/2.

Изоляция и звукоизоляция воздуховода

Изоляция нужна для защиты системы от скапливания влаги, которая может образоваться в результате эксплуатации. Она преимущественно используется для защиты вентиляционных каналов на улице, в прохладных помещениях. Такой канал не  монтируют в домах и офисах, но применять можно иногда, при желании.

Звукоизоляция в основном применяется в офисных помещениях и для помещений в доме. Благодаря звукоизоляции не слышно шума потоков воздуха в жилых помещениях.

Расчет воздуховода

Для правильного расчете сечение воздуховода профессионалы оценивают длину системной магистрали. Просчитывают необходимый объем воздухообмена. Расчет сечения выглядит так:

S (площадь сечения вентиляции)=L(нужный объем воздухообмена)/3600*V(скорость движения в системе)

В формуле 3600 — фиксированная величина

Чтоб вычислить диаметр вентиляции, прибегают к следующему:Формула

Размер воздуховода формы прямоугольника можно вычислить:

S=A*B, где А,В — ширина стен воздуховода.



Для установки выбираются трубы и короба, которые соответствуют и немного превосходят полученные данные.

Стандарты расходов воздуха указаны в таблице:

Таблица расчета вентиляции



Монтаж воздуховодов и вентиляции

Что понадобится при монтаже?

Система воздуховодов и вентиляции представляет собой конструкцию из труб, которые расположены, как внутри, так и снаружи помещения. Основной задачей системы считается выведение отработанного воздуха или вредоносных паров из рабочего пространства. Крепление воздуховодов и вентиляции часто производится для оснащения супермаркетов, промышленных зданий, кинотеатров, заводов или кухонь. Воздуховоды способны поддерживать оптимальную циркуляцию воздуха в различных частях здания. Наличие подобного рода системы избавляет помещение от чрезмерной влажности или, напротив, сухости.

Виды крепежа вентиляций к потолку

Система воздуховодов состоит из труб и фасонных изделий для вентиляции. Ко второй группе можно отнести большое количество деталей, основной задачей которых является объединение труб в единую конструкцию и придание ей необходимо для эффективной работы жесткости.

Для монтажа воздуховодов под потолком применяются определенные крепежные элементы:

  1. профиль и шпильки. Наиболее востребованный и популярный метод крепления воздуховодов и вентиляции, который заключается в подсоединении вентиляционного канала к профилю L-образной и Z-образной формы при помощи саморезов. В месте, где профиль будет соединен со шпилькой, необходимо установить уплотнители из резины, которые уменьшат уровень вибрации и нейтрализуют издаваемый воздушными потоками шум;

  2. шпилька и специальный хомут для крепления воздуховодов представляют собой оптимальное крепление для воздуховодов и вентиляции с ипользованием труб круглого сечения для изолированных и обычных воздуховодов;

  3. шпилька с траверсой. Опорой воздуховода в таком креплении служит траверса. Для того, чтобы траверса и воздуховод хорошо прилегали нужно установить между ними профиль из резины. Для вентиляционных каналов пригодным методом является прямоугольное сечение со стороной 60 см;
  4. для воздуховода в форме прямоугольника и круга идеально подходит перфолента. Этот метод является достаточно экономичным, и подходит для утяжеленных конструкций;

  5. анкеры. Большая надежность при креплении воздуховодов и вентиляции.

  6. балка из металла (угол, двутавр или тавр). Применяется в тех случаях, если нет возможности прикрепить к потолку воздуховод.

Установления шага крепления воздуховода

Чтобы установить воздуховод под потолком, нужно придерживаться всем соответствующим требованиям рабочей документации и СНиПа. В зависимости от конструкции и размера вентиляционного канала устанавливается шаг крепежа.

  • При бесфланцевом соединении элементов в канале воздуховод должен составлять не более 4м, при условии, что диаметр круглой трубы равен 40 см. Когда диаметр трубы равен либо больше 40 см, расстояние в таком случае между крепежом равняется 3м.

  • Если соединение является фланцевым, то детали вентиляции труб, диаметр которых составляет 200 см, должны монтироваться с шагом, который не превышает 6 м. Расстояние между крепежами устанавливается в соответствии с рабочей документацией.

Товары, которые были описаны в этой статье:

Узел 1.15 — 1.17 Монтаж круглых воздуховодов к стене Монтаж вентиляционных систем Техническая информация

« Назад

Узлы крепления круглых воздуховодов устанавливают, используя для этого определенные наборы комплектующих. Их состав зависит от:

  • Массы и диаметра воздуховода.
  • Наличия/отсутствия изоляционного слоя на нем.
  • Параметров потока воздуха (давление, скорость, влажность, температура, степень загрязненности).
  • Окружающих условий.

Узел 1.15 Крепление воздуховода к стене


Документация:

Описание

Крепление круглых неизолированных воздуховодов среднего диаметра к стене хомутом, вывешенном на консоли со шпилькой. Этот метод установки способствует равномерному распределению нагрузки по длине траверсы, препятствуя ее недопустимому изгибу. Он подойдет для воздуховодов круглого сечения, по которым с небольшой скоростью идет воздух невысокой влажности и температуры, не содержащий пыли, загрязнений, едких соединений. Применяют для устройства систем вентиляции или кондиционирования воздуха производственных цехов, складов и коммерческих объектов, несколько реже – в быту.

Два анкерных болта FAZ крепят консоль к стене, в нее вкручивают и контрят шпильку, а на ее противоположный конец – хомут. Внутрь него помещают воздуховод и фиксируют там, зажимая винты.

Комплектующие

Из стали с гальванической оцинковкой поверхности. Для эксплуатации в конструкциях, испытывающих вибрации, разрушающие нагрузки и постоянную влажность.

  • Консоль монтажная из С-профиля. Для выбора нужного положения шпильки имеет перфорированные пазы. На ней вывешивают воздуховод.
  • Круглый хомут для воздуховода. Связывает его с траверсой и служит для равномерного распределения нагрузки. Надежная фиксация с продолжительным сроком службы.
  • Заглушка траверсы. Предохраняет от травм во время монтажа. Закрывает торец консоли.
  • Разжимной анкерный болт. Надежно крепит опорную пластину консоли к стене, равномерным образом передавая на нее усилие от монтажного узла с воздуховодом.
  • Гайка для шины траверсы. Фиксирует положение шпильки на консоли с помощью болта с нужной резьбой.
  • Шестигранная гайка. Используется как крепеж, контрящий шпильку с хомутом в гайке для шины.
  • Шпилька с резьбой. Прочно связывает хомут с консолью в жесткую конструкцию.

Узел 1.16 Крепление воздуховода к стене


Документация:

Описание

Установка воздуховода круглого сечения небольших диаметров (без изоляции) на стену помещения делается при помощи хомута, зафиксированного шпилькой на траверсе. Такой монтаж снижает усилие на консоль, исключает ее прогиб или отрыв от основания. Крепежный узел полностью сохраняет геометрическую форму воздуховода и предотвращает повреждение его стенок в процессе монтажа, т.к. вентиляционный канал вывешен и соприкасается только с полухомутами. Используется в бытовых условиях для приточно-вытяжной вентиляции индивидуальных домов, а также небольших автосервисов, моек, пищеблоков кафе и ресторанов.

Траверса через опорную плиту забивными анкерами прикреплена на стене. В консольной ее части установлена шпилька с хомутом. Для закрепления круглый воздуховод вставляют в хомут и обжимают его невыпадающими винтами.

Комплектующие

Из качественной жаропрочной стали, защищенной от коррозии оцинковкой. Используются в узлах крепления с воздействием влажного воздуха, высоких температур и агрессивных соединений.

  • Перфорированная установочная траверса. На нее через хомут подвешивают воздуховод.
  • Хомут круглой формы. Охватывает воздуховод, равномерно передавая усилие от его массы на шпильку и, далее, к консоли. Прочный крепежный элемент с длительным ресурсом работы.
  • Заглушка торца траверсы. Улучшает внешний вид, не допускает появления влаги в ее скрытой полости. Исключает травмы исполнителей во время работ по монтажу или обслуживанию.
  • Забивные анкеры с болтами и плоскими шайбами. Фиксируют консоль, тем самым перераспределяя на стенку нагрузку от узла крепления воздуховода.
  • Гайка консоли. Надежно определяет место шпильки на траверсе, зажимается болтом.
  • Гайка шестигранная. Предохраняет шпильку с хомутом, закрепленную в шине, от самопроизвольного отворачивания при эксплуатации.
  • Резьбовая шпилька. Основной элемент, обеспечивающий прочность крепежного узла, а также связь консоли с хомутом и воздуховодом.

Узел 1.17 Крепление воздуховода к стене


Документация:

Описание

Круглые воздуховоды, кроме вентиляции, применяют для удаления воздуха с избытком влаги, загрязненного пылью или же перемещения сыпучих грузов. Нагрузка на воздуховоды и их узлы крепления растет, возможно возникновение вибрации и шума. Для таких ситуаций лучше использовать более надежную фиксацию воздуховода на стене в двух точках по его высоте, без использования шпильки. А хомут в обязательном порядке снабжается вибро- звукоизолирующей вставкой. Применяют такие крепления почти исключительно в промышленных условиях для систем удаления дыма, пневмотранспорта и аспирации.

Две консоли располагают на стене так, чтобы одна была опорой воздуховода снизу, а другая прижимала его сверху. Для фиксации на стенке каждой из траверс используют по паре анкерных болтов FAZ. В пазах консолей болтом с гайкой зафиксированы уголки FAF. А напрямую к ним крепят хомут с воздуховодом.

Комплектующие

Из оцинкованной стали. Превосходно работают в нагруженных системах вентиляции, со значительным воздействием шума, вибрации и повышенной температуры перемещаемой среды.

  • Траверса установочная (профиль C-образного сечения) для поддержки воздуховода сверху и снизу. Хомут монтируют с зазором от стены, величина которого определена проектом. Для болтов в шине выполнена перфорация.
  • Хомут под крепление воздуховодов, рассчитанный на длительную эксплуатацию. Жестко крепится к консоли посредством уголка, одновременно фиксируя положение круглого воздуховода.
  • Торцевая пробка для траверсы. Закрывает острые кромки шины, тем самым исключая порезы и травмы у инсталляторов.
  • Болт анкерный разжимный. Служит для крепления опорной поверхности консоли на стенке и сбалансировано передает ей нагрузки, возникающие в узле крепления и воздуховоде.
  • Болт метрический с Т-образной головкой (под перфорацию). Нужен, что закрепить уголок с хомутом на траверсе.
  • Гайка с шестигранником. Крепежная деталь для затяжки невыпадающих винтов, обжимающих воздуховод хомутом.
  • Уголок с двумя отверстиями. Универсальная деталь, соединяющая консоль и хомут с воздуховодом в прочный и долговечный крепежный узел.

Монтаж пластиковых воздуховодов

Применение пластиковых воздуховодов для вентиляции помещений как бытового, так и коммерческого назначения стремительно развивается в России. В новых современных зданиях устанавливаются эффективные инженерные системы, требующие простые и практичные решения. Одним из таких решений является применение пластиковых вентиляционных каналов, обладающих множеством преимуществ.

Использования прямоугольных воздуховодов позволяет обойтись подвесными потолками меньшей высоты, что намного удобней, так как в любом помещении стараются сохранить высокие потолки.

По типу сечения вентканалы делятся на круглые сечением 100, 125,150, 200 мм и прямоугольные сечением 55х110, 60х120, 60х204, 90х220 мм. Воздуховоды круглого сечения чаще всего используют, как корневое сечение. Их подсоединяют непосредственно к вентилятору или вентиляционной установке. А разводку в комнатах уже выполняют прямоугольными каналами.

Правильный монтаж пластиковых воздуховодов позволяет собрать систему вентиляции любой сложности быстро и без всяких проблем. Простота соединения прямых каналов и соединителей позволяет ускорить и облегчить монтаж пластиковых воздуховодов.

Такой монтаж можно выполнять не применяя специальных инструментов, что естественно сказывается на себестоимости и воздуховоды легко обрезаются ножовкой до необходимы вам длинны

Преимущества пластиковых каналов

  • отличные теплоизоляционные и шумоизоляционные свойства.
  • внутренняя поверхность очень гладкая, что создает очень низкое сопротивление воздуху.
  • при разрезании пластиковых воздуховодов не возникает шероховатостей, как на металлических воздуховодах, что также не вызывает статического сопротивления движению воздуха в системе
  • неподверженность коррозии делает монтаж пластиковых воздуховодов выгодным, а службу долговечной
  • высокая прочность
  • небольшой вес
  • легкость монтажа
  • абсолютная безопасность для здоровья, так как пластиковые воздуховоды не выделяют в окружающую среду вредных компонентов
  • умеренная цена

Благодаря своим отличным техническим характеристикам пластиковые воздуховоды завоевывают все большую популярность оставляя позади металлические воздуховоды.

 Удобный и не трудоемкий монтаж пластиковых воздуховодов позволяет выполнить работу без лишнего шума, мусора и в кратчайшие срок.

Монтаж

Вам понадобится:

  • рулетка
  • маркер
  • напильник
  • перфоратор
  • ножовка по металлу (можно небольшая болгарка)
  • плоскогубцы
  • карандаш
  • шуруповерт или отвертка
  • герметик
  • монтажный скотч


Прежде чем начать монтаж воздуховода у вас на руках должен быть проект вентиляции. Это может быть проект специализированной организации либо ваш проект. Небольшую систему воздуховодов в  принципе можно нарисовать на листке бумаги.

Вам необходимо понимать, каким образом будет у вас буду проходить воздуховоды по всему дому и в каком месте вам необходимо будет делать отверстие для прохождения этих воздуховодов. Отверстие придется делать либо в стенах либо в межэтажных перекрытиях. Дальше мы подбираем необходимые соединители.

Каждую ветку в каждой комнате мы собираем на полу, как готовый модуль. Это упрощает монтаж воздуховодов под потолком.

Процесс резки воздуховодов

Каналы хорош режутся ножовкой по металлу или по дереву. Часто монтажники используют небольшую болгарку. Это позволяет довольно быстро и точно получить прямой участок требуемой длины. После резки обычными пальцами убирается все заусенцы, остается гладкая поверхность. Для соединения между собой двух соединитиелей (например для соединения тройника и отвода) вам понадобится небольшой кусочек воздуховода.

Крепление воздуховодов

Для крепления к стене или потолку используются держатели или монтажная лента. Удобнее использовать пластиковые держатели, воздуховод в них просто защелкивается. Монтажная лента представляет собой перфорированную металлическую полосу. Из нее легко сделать хомут любой формы, через отверстия в ленте производится крепление канала к поверхности

Герметизация

Рекомендуется все места соединения обработать герметиком для предотвращения потерь воздуха в системе вентиляции. Это может быть силикон или любой другой герметик для пластика. Если это будет система вентиляции скрытого монтажа, то соединения дополнительно герметизируются алюминиевым монтажным скотчем.

варианты фиксации, наращивание длины, инструкция к работе, особенности

Любое помещение требует оборудованной системы вентиляции, иначе в нем нельзя будет находиться, полноценно жить. При невозможности организовать естественную систему воздухообмена принимается решение о монтаже принудительной системы воздухообмена, частью которой является воздуховод. Крепление воздуховодов к стене производится различными способами. Существует два самых распространенных варианта: вертикально и горизонтально. Может встречаться вариант монтажа по наклонной линии, но он не является популярным. Чаще всего элементы укрепляют на стене, на потолке.

Расчеты и разработку проекта вентиляционной системы лучше доверять профессионалам в этой области, так как это очень сложный, серьезный комплекс мероприятий, но самостоятельно выполнить кое-что можно. А именно, произвести монтаж по разработанным и предоставленным планам, чертежам, на которых четко указаны места установки главных узлов.

Для производства труб применяют разные материалы, это может быть пластик, алюминий, сталь. Наиболее предпочтительными являются круглые сечения, потому что такая форма позволяет снизить аэродинамические потери. Из материалов больше отдается предпочтение стали, алюминию, как наиболее прочным, долговечным материалам.

Горизонтальная вентиляция

Как зафиксировать горизонтальную систему вентиляции?

Чтобы закрепить горизонтальную систему воздухообмена, потребуются металлические кронштейны в форме уголков. Их необходимо будет укрепить на стене, используя подкладку. Насколько глубоко потребуется вмонтировать в стену кронштейн, зависит от размеров трубы.

Если крепить детали оборудования нужно к колонне из железобетона, то используются для этой цели косынки из металлического листа, уголок, подкосы. Сначала при помощи дюбелей на колонне укрепляют косынку, уже к ней прикрепляют подкос, уголок.

Для прикрепления оборудования к плите из бетона потребуются специальные кронштейны, если колонна выполнена из металла, то траверсы, хомуты. Для прикрепления сооружения к балке потребуются металлические скобы.

Как зафиксировать систему воздухообмена, расположенную вертикально?

Крепление вертикальных воздуховодов к стене осуществляется с использованием опоры, состоящей из консоли, подкладки, хомута. Если необходимо закрепить оборудование на колонне из железобетона, потребуется использовать кронштейн.

Прежде чем приступить, нужно провести разметку мест установления крепежных элементов. Далее используется следующая инструкция:

  1. Первым делом нужно установить крепежные компоненты;
  2. На наружной стене укрепляют кронштейн, лебедку с блоками, подъемник;
  3. Конструкцию с растяжками собирают из необходимых частей;
  4. Устанавливают зонт;

    Крепления для вертикальной вентиляции

  5. Поднимают собранный элемент;
  6. С помощью растяжек выравнивают конструкцию, закрепляют ее в нужном месте;
  7. Объединяют с теми частями, которые были установлены ранее;
  8. Закрепляют.

Как нарастить воздуховод

Нарастить сооружение, размещенное вертикальным образом, можно несколькими вариантами: нарастить снизу, нарастить сверху, использовать метод выдавливания.

Наращивание конструкции снизу применяется, если осуществляется крепление воздуховода к наружной стене либо в шахте. Для этого понадобится применить подъемный механизм. Его трос будет протянут вдоль стены либо спущен по шахте. Чтобы зафиксировать крепеж, потребуется использование подъемника. Сборка деталей вентиляции производится по частям. Звенья поднимают при использовании троса лебедки к месту фиксации, там закрепляют, присоединяя к каналу, имеющемуся в наличии. Также в порядке очередности производится монтаж всех остальных деталей системы вентиляции. После завершения всех работ лебедку снимают, проводят фиксацию последнего элемента вентиляции с зонтом.

Если грузоподъемность приспособлений недостаточна фрагментам вентиляции, то применяют способ наращивания сверху. Собирают каждый фрагмент методом, который был описан выше. Собранные крупные фрагменты соединяют между собой методом наращивания сверху. Для этого каждую часть требуется предварительно укреплять на опорах. Второй фрагмент сооружения устанавливают на место, размеченное соответственно проекту. От этого фрагмента протягивают к первому куску канат лебедки. Освобождают от фиксирующих деталей вторую часть, монтируют ее возле первой.

При помощи подъемного механизма канат натягивают, разгружая первый кусок конструкции от крепления. Производят подъем, крепят ко второму фрагменту, фиксируют на постоянных опорах, убирают подъемник. Продолжая действовать по этой схеме, можно нарастить конструкцию до той длины, которая требуется соответственно проекту.

Метод выдавливания применяется, если необходимо осуществить монтаж деталей вентиляции, размещенной вертикально в шахте или через отверстия, которые находятся в кровле зданий.

Для этого метода потребуется установить два подъемных механизма с блоками, а в самой стене производится установка средств крепления воздуховодов. Из частей монтируется необходимый фрагмент. Далее, к нижнему фланцу собранной части необходимо прикрепить плиту с петлями, для того чтобы завести в нее тросы от подъемного механизма. Далее необходимо поднимать полученную конструкцию при помощи лебедки вверх, пока над крышей сооружения не будет виден верхний фланец собранного фрагмента.

Нужно проследить, чтобы над уровнем крыши он выступал не более, чем на 0,45 метра. На необходимой высоте производят установку фрагментов трубы с зонтом, соединяют его с крышей при помощи тросов.

Для проведения работ потребуются специальные инструменты:

  1. Защитные перчатки;
  2. Фломастер для нанесения разметки;
  3. Нож;
  4. Бокорезы;
  5. Шуруповерт;
  6. Дрель;
  7. Плоскогубцы;
  8. Кисти.

Наращивание воздуховода

А также могут потребоваться следующие материалы: несколько видов ленты (ПВХ, алюминиевая, акриловая, силиконовая, матерчатая), мастика, герметик и хомуты для крепежа.

Хомуты – это специальные соединительные элементы, использование которых позволяет легко скрепить детали трубы. Они могут быть как с резиновым профилем, так и без него. Подходят как для вертикального крепежа, так и для горизонтального. Бывают из разных материалов.

Какие используют способы для фиксации

Выбор типа монтажа и особенностей крепежа обусловлен сечением отверстия (круглое или квадратное) и местом крепления оборудования (шахта или стена дома).

Для крепежа применяют:

  • Кронштейн в виде уголка, элементы конструкции скрепляются с уголком шурупами, винтами;
  • Кронштейн в виде буквы Z. Лучше всего он подходит для сечения прямоугольной формы. Скрепляются элементы также с применением винтов или шурупов;
  • Шпильки и профиль. Для обеспечения дополнительной звукоизоляции возможно использование резинового профиля;
  • Перфолента. Наиболее подходящий вариант для того, чтобы зафиксировать воздухообменник в виде круглой трубы. Для выполнения такого вида фиксации выполняется петля, затем производится ее крепеж к болту в тех местах, где элементы вентиляции соединяются между собой. Преимуществом этого варианта фиксации является его дешевизна, но есть у этого варианта и недостаток, нет достаточной жесткости, поэтому труба может вибрировать;

    Хомуты для крепления воздуховодов

  • Хомуты для крепления хорошо дополняют фиксацию с помощью перфоленты, позволяют значительно снизить уровень шумности. Этот метод обладает ограничениями в применении, подходит для труб диаметром, не превышающим 20 см;
  • Хомут, дополненный шпилькой;
  • Анкер. Для такого варианта фиксации требуется отверстие, выполненное заблаговременно, шпилька;
  • Траверс в сочетании со шпилькой. Наиболее подходящий вариант для фиксации трубы с прямоугольным сечением и большого размера. Опора воздухообменника при таком варианте приходится на траверсу;
  • Металлическая балка со струбциной и закрепленной на ней шпилькой.

Особенности видов фиксации

Чаще всего в профессиональной среде пользуются совмещением кронштейна и шпильки для фиксации деталей. Особенно хорошо вариант крепежа подходит, если вес деталей системы значительный. Благодаря использованию кронштейна снимается значительная часть нагрузки с крепежных элементов.

Если необходимо монтировать жесткий воздухообменник, то понадобится привлечение сторонних специалистов. Для его крепежа к стене используется металлическая шпилька. Толщина крепежной шпильки рассчитывается исходя из таких параметров как длина трубы, материал шпильки. Использовать такой способ монтажа можно как для труб круглого, так и квадратного сечения. Для эффективного поддержания частей используются специальные хомуты, выполненные из металла. Стыки узлов и деталей конструкции укрепляются с помощью специальных стягивающих болтов.

Удобнее для монтажа своими руками использовать гибкие фрагменты. Для их крепежа не нужно обладать специальными знаниями, выполнить все необходимые действия легко. Нужно только учитывать направленность потока воздуха во время осуществления сборки. Крепить такие конструкции гораздо проще в труднодоступных местах, таких как потолки и шахты, которые нередко могут оказаться для аналогов из жестких материалов неподходящими.

Стоимость элементов для гибкой системы вентиляции и крепление воздуховодов к стене обойдется значительно дешевле, чем аналогов из стали. Если необходимо выполнить монтаж воздухообменника на большой высоте, то необходимо прибегать к помощи промышленных альпинистов, обладающих опытом проведения подобных работ.

Узел 1.9 – 1.12 Монтаж воздуховодов к стене

« Назад

Примерами могут служить случаи высоких потолков, протягивать до которых вентпровод экономически нецелесообразно. Когда подпотолочное пространство должно использоваться для других целей, воздуховоды также обустраивают вдоль стен.

Если воздух движется принудительно, для обеспечения достаточного его напора в каналах, проведенных по самой верхней границе помещения, потребуются установки с повышенной мощностью, что повлечет постоянные излишние расходы, поэтому рациональнее закреплять короба на стенах.

Узел 1.9 Крепление воздуховодов к стене

Документация:

Описание

Обеспечивает крепление прямоугольного воздуховода с изоляцией к боковым стенам. Может быть использован в условиях, когда крепление к потолочному основанию невозможно, либо не предусмотрено. Используется на предприятиях малых, средних масштабов в разных сферах: мебельное, электронное, пищевое производство, предприятия общественного питания, развлекательные, торговые учреждения и т.д.

В стену монтируются анкерные болты, удерживающие консоль за ее опорную часть. На нее укладывают прокладку и короб.

Комплектующие

Изготовлены из стали, оцинкованы, не восприимчивы к влажности, предельным температурам, вибрациям, скоростному потоку воздуха, содержащего примеси, едкие, агрессивные вещества.

  • Консоль FCA с шиной С-профиля, рифлением. Опорная планка оборудована удлиненными отверстиями, за счет которых консоль может быть повернута на требуемый угол, отрегулирована по высоте. Удерживает собой короб, может нести на себе конструкции весом в сотни килограмм.
  • Резиновая прокладка шумоизоляционная EMS 41. Пожаростойкая, не содержит токсинов. Устанавливается между консолью и коробом, гасит звук.
  • Заглушка для траверсы. Скрывает края траверсы, которые могут нанести повреждение, служит декоративным элементом.
  • Анкерный болт. Надежно закрепляет конструкции в бетонных основаниях в условиях постоянной высокой влажности, неблагоприятных окружающих условиях.

Узел 1.10 Крепление воздуховодов к стене


Документация:

Описание

Для обустройства надежных, прочных креплений на основаниях из прочного строительного камня, бетона (растянутого, нерастянутого) при сложных условиях. Такого рода узлами крепят короба, оснащенные изоляцией. Могут применяться на крупных и малых предприятиях любой отрасли (сельское хозяйство, нефтепереработка, пищевые комбинаты и заводы, легкая промышленность и т.д.).

В стену устанавливается забивной анкер, к нему на резьбу болтом с шайбой крепится консоль, на которой размещается воздуховод.

Комплектующие

Из стали, покрытой цинком, стойки перед влажной средой, коррозией, воздействием едких веществ, предельных температур, увеличенных нагрузок, пагубных внешних условий.

  • Консоль ALK 37 жаропрочная. Прикрепляется к стенам из любых материалов, удерживает на себе тяжеловесные конструкции (до 60-70 кг) при сложных условиях, сильных нагрузках.
  • Резиновая прокладка шумоизоляционная нетоксичная, пожаростойкая. Препятствует возникновению звуков от соприкосновения консоли и короба.
  • Заглушка для траверсы AK 37. Выполняет защитную, декоративную функции. Препятствует проникновение влаги, иных веществ внутрь шины.
  • Забивной анкер M8x40. Для растянутого, нерастянутого бетонов, плотного строительного камня. Легко монтируется ударом. Оборудован метрической резьбой, на которую могут монтироваться разные крепления (ьолты, шпильки и т.д.).
  • Шайба. Увеличивает площадь крепления, не допускает повреждения опорной части консоли, предупреждает перекосы, расшатывания.
  • Болт SKS гальванооцинкованный. Для создания прочного, недеформирующегося крепежа, долгое время не утрачивающего надежности.

Узел 1.11 Крепление воздуховодов к стене


Документация:

Описание

Для воздуховодов, не имеющих изоляции. Предназначен для обустройства вентиляционных магистралей, в которых недопустимо образование искривлений воздухопровода под воздействием высокоинтенсивного воздушного потока, содержащего твердые частицы, либо сложных окружающих условий.

Может быть использован для выравнивания уже искривленного вентпровода. Применяются на производствах крупных масштабов в отраслях тяжелой промышленности, некоторых сферах сельского хозяйства и т.п. При сложных окружающих условиях их установка практикуется и на небольших предприятиях.

К стене анкерными болтами монтируются консоли, между которыми укладывается короб. Он фиксируется на каждой из шин с помощью двух L-держателей шестью саморезами, к консоли держатели монтируются болтами Clix. Соединение характеризуется абсолютной жесткостью.

Комплектующие

Стальные, гальванооцинкованные, стойкие к морозу, жару, влаге, агрессивным жидкостям/парам, чрезмерным нагрузкам, негативным внешним воздействиям.

  • Консоль ALK 37, пожаростойкая. На максимальных нагрузках выдерживает вес до 70 кг. Может монтироваться к стеновым основаниям из любых материалов.
  • Держатель воздуховода LKHN с прокладкой, изолирующей звук. Может быстро монтироваться не только на саморезы, но и на заклепки, винты. Имеет возможность регулировки.
  • Заглушка для траверсы AK 37. Выполняет декоративную роль, предупреждает факты повреждений о края консоли, не допускает попадания влаги.
  • Анкерный болт. Прочно удерживает тяжелые, вибрирующие конструкции в бетонных стенах при негативных условиях, постоянной влажности.
  • Болт Clix. Для прочного крепежа коробов, постоянно получающих изменчивые нагрузки.
  • Саморез для металла, коррозиестойкий, стальной, с защитным покрытием (никель/хром/цинк) с потайной или шестигранной головкой. Создает прочный крепеж. Может демонтироваться несколько раз.

Узел 1.12 Крепление воздуховодов к стене


Документация:

Описание

Для крепежа изолированных вентканалов, пропускающих скоростные потоки воздуха, имеющего критичные температуры, твердые и/или едкие примеси. Этот тип узла используют, когда требуется прикрепить вентпровод описанного типа к стене, но ее конфигурация не дает возможности монтажа обоих консолей, как в узле 1.11.

Чаще всего применяется на крупных производствах, предприятиях тяжелой и легкой промышленности, крупных пищевых комбинатах и т.п., либо на небольших и средних предприятиях с неблагоприятными условиями, воздушным потоком, имеющим сложные характеристики.

На стену с помощью анкерных болтов устанавливают консоль, к которой посредством гаек Clix привинчиваются шпильки, к ним гайками крепят траверсу, на которую помещают короб.

Комплектующие

Стальные, оцинкованные, без вреда для себя выдерживают морозную, жаркую, влажную среду, негативный внешний фон. Нечувствительны к агрессивным соединениям, устойчивы перед чрезмерными нагрузками.

  • Консоль FCA рифленая, С-образная. Имеет опорную планку с разнонаправленными отверстиями, дающими возможность регулировки по высоте, на определенный угол. Способна выдерживать несколько сотен килограмм веса.
  • Резиновая прокладка EMS 31 шумоизоляционная. Гасит звук, стойка к морозам, жару, негативным условиям.
  • Заглушка для траверсы FEC 41 Препятствует проникновению влаги, предупреждает факты травматизма, маскирует края консоли.
  • Анкерный болт FAZ II 10/10. За счет распорной втулки может прочно удерживать на вертикальной стене тяжеловесные магистрали с высокоскоростной струей горячего/холодного воздуха при негативных условиях.
  • Шпилька G8 резьбовая. Надежно соединяет траверсу и консоль, ограничивает по бокам вентмагстраль.
  • Гайка шестигранная MU M8. Увеличивает долговечность, прочность соединения, не допускает появления перекосов.
  • Траверса монтажная FLS 30/1.0. Способна удерживать на себе вентпровод большой тяжести.
  • Заглушка для траверсы AK 30. Скрывает края траверсы, препятствует проникновению влаги, не допускает фактов травмирования.
  • Шайба U 8×28. Увеличивает площадь крепежа, распределяет нагрузку, предотвращает перекосы, расшатывание.
  • Гайка FCN Clix M 8 подпружиненная. Легко, быстро устанавливается, надежно фиксирует шпильку, на которой подвешена траверса с коробом.

Отправить ответ

avatar
  Подписаться
Уведомление о
