Сколько киловатт в одной секции алюминиевого радиатора: Какие алюминиевые радиаторы лучше — как выбрать, сколько кВт в 1 секции

Содержание

Мощность секции алюминиевого радиатора и количество секций для помещения

Радиаторы отопления – один из важных элементов отопительной системы, их функция заключается в проведении тепла в жилые помещения, в том числе квартиры, коттеджи, дачи, офисные и промышленные территории. Теплоотдача отопительного радиатора зависит от таких показателей, как конвекция и излучение.

Если пространство более 20 кв.м., необходима установка дополнительного радиатора.

Тепловые характеристики алюминиевого радиатора отопления

Конвекция – это естественный самостоятельный перенос тепла, который свойственен жидкостям и газам при перемешивании, которое происходит при нагревании. Естественная конвекция малоэффективна, поэтому с целью повысить коэффициент теплоотдачи в современных системах отопления наиболее часто используют принудительную конвекцию. Осуществляется этот процесс с помощью циркуляционного насоса. Таким образом, воздушные массы, находящиеся в непосредственной близости к поверхности радиатора, нагреваются и поднимаются вверх, а на их место поступает холодный воздух.

Именно так происходит конвекционное нагревание воздуха в отдельной комнате.

Излучение – это передача тепловой энергии инфракрасным излучением, которая осуществляется через воздух. Излучение характерно для нагревательных процессов, в том числе обогрев от огня (костер или камин), от спиральных электронагревателей, также и от поверхности радиатора отопления. Передача тепла при помощи излучения напрямую зависит от температуры нагрева самого отопительного прибора(батареи).

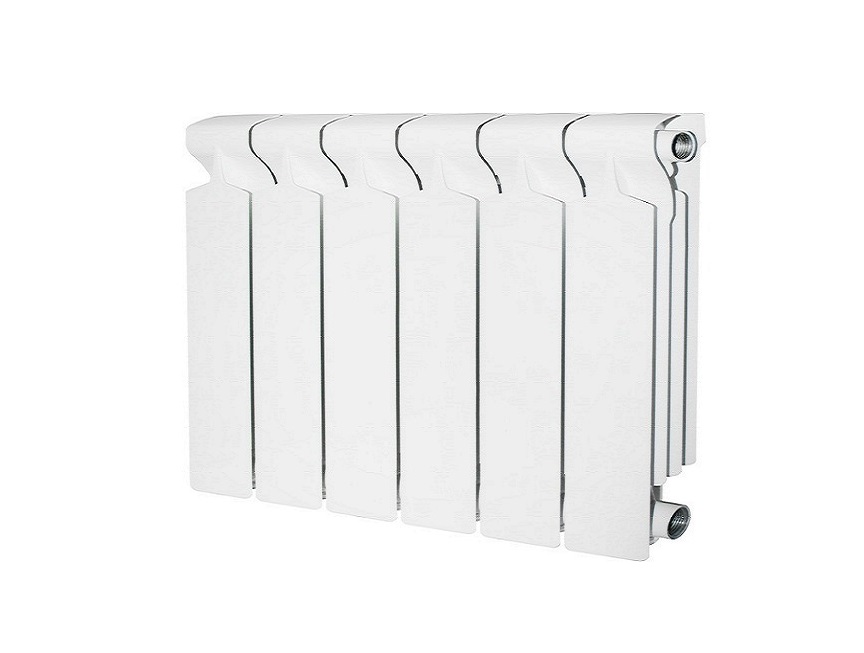

Алюминиевые радиаторы отопления – виды, рабочие характеристики, объем, мощность, теплоотдача

К алюминиевому радиатору можно установить терморегулятор и управлять тепловым потоком.

Алюминиевые радиаторы имеют 2 вида – радиаторы из первичного алюминия и вторичного, то есть первый вид изготавливается из чистого сырья, а второй вид переплавляется из вторичного сырья (лома, грязных сплавов). Естественно, батареи из чистого сплава стоят дороже, но они более надежные, качественные и имеют длительный срок службы.

Алюминиевые радиаторы, независимо от фирм-производителей, имеют секционную структуру и 2 основных варианта конструкции – литые и экструзионные. В литых моделях каждая секция сделана отдельно, а экструзионные выполнены по технологии соединения 3-х частей, и вместо сварки отдельных секций используется склеивание или скручивание болтами.

Рабочие характеристики – это один важнейших критериев при выборе модели радиатора. К рабочим характеристикам относятся рабочее давление и мощность теплоотдачи отопительного прибора. Рабочее давление – показатель давления воды-теплоносителя, который выдерживает прибор без риска разрыва и повреждения. Современные производители указывают рабочее давление от 6 до 16 атм. Батареи с низким показателем давления могут быть использованы в системах отопления, где давление теплоносителя контролируется самим пользователем, и риск скачков давления сведен к нулю (частный дом, квартира, дача, коттедж). Чем выше показатель рабочего давления, тем надежнее и прочнее радиатор, так при установке радиатора в коммунальной системе отопления, где риск внезапного повышения давления (гидроудара) вполне ожидаем, лучше брать приборы с высоким показателем рабочего давления.

Читайте также: Чем лучше утеплить дом снаружи
Подробнее о подключении терморегулятора
Установка терморегулятора на радиатор отопления – читайте здесь.

Примеры установки радиаторов

Теплоотдача характеризует количество тепла, которое может отдать одна секция радиатора. Секция алюминиевого радиатора имеет стандартный размер 110-140 мм в глубину, высоту 350-1000 мм, толщину стенки 2-3 мм, объем для теплоносителя 0,35-0,5 л, площадь нагревания 0,4-0,6 кв.м.;. Теплоотдачу алюминиевого радиатора на 50-60% составляет излучение, 40-50% конвекция.

Высокая теплоотдача такой батареи обеспечивается тем, что алюминий обладает высокой теплопроводностью, которая в 3 раза превышает показатели стали и чугуна, а также конструкцией радиатора.

Применение тонких поперечных ребер во внутренней части каждой секции призвана увеличить и без того высокие показатели теплоотдачи прибора в системе отопления. Такое устройство алюминиевой батареи позволяет увеличить теплоотдачу на 80%. Также преимуществом конструкции алюминиевых батарей являются широкие водные каналы, которые обеспечивают отличную и надежную теплопередачу, даже при теплоносителе низкого качества. Максимальная температура теплоносителя (воды внутри отопительной системы), которую выдерживают алюминиевые радиаторы, составляет 130°С.

Вернуться к оглавлению

Рассчитать мощность секции батареи

Расчет необходимой мощности радиатора.

Тепловая мощность одной секции алюминиевой батареи, объем которой 0,5 л, декларируется производителями на уровне до 180 Ватт, реально при температуре воды-теплоносителя 65-70°C она составляет не меньше 140 Ватт. Просматривая характеристики радиатора, потенциальные покупатели могут увидеть формулу теплоотдачи ∆t 70 °C – 160/200 Вт.

Обозначение ∆t представляет собой разность между средней температурой воздуха в помещении и усредненной температурой в отопительной системе. То есть для показателя ∆t 70°C будет применимы температура воздуха в помещении 20°C, а средняя температура в системе отопления должна составлять 100°C при подаче и 80°C в обратке, но такие цифры в реальности вряд ли возможны.

Поэтому при расчете теплоотдачи одной секции корректно брать показатель ∆t 50°C. Если взять среднюю секцию батареи, размер которой 100х600х80 мм, то она может обогреть около 1,5 кв.м. площади, что соответствует теплоотдаче 140-160 Ватт. При подборе необходимого количества секций для конкретной комнаты необходимо учитывать расположение и состояние стен данного помещения. Если это угловая комната или одна из стен по каким-то причинам сильно промерзает, то соответственно эти факты нужно учитывать.

Кроме того, рассчитать количество секций батареи со стандартными харктеристиками (объем, теплоотдача) можно по следующей формуле К = S*100/P, где К – число необходимых секций, S – площадь отапливаемого помещения, Р- мощность одной секции. Если брать среднюю мощность секции 150 Ватт и площадь комнаты 25 кв.м., то расчет будет выглядеть так 25х100/150. Получается, что для эффективного отопления комнаты в 25 кв.м., нужно 16 секций. По такой формуле можно рассчитать объем необходимого количества секций для помещения любой площади.

Алюминиевые радиаторы являются одним из самых распространенных на сегодняшний день видов батарей, которые используются как в общих коммунальных, так и в индивидуальных системах отопления. При установке данного вида радиаторов необходимо строго придерживаться правил монтажа, чтобы исключить действие коррозии, учитывать рабочее давление в системе, а расчет мощности и количества секций производить при учете особенностей и условий данного помещения.

Сколько киловатт в 1 секции чугунного радиатора

Радиаторы из чугуна — это радиаторы, дошедшие до нашего времени с далеких 70-х годов прошлого тысячелетия. Сегодня они более современны, их практически невозможно отличить от биметаллических или алюминиевых радиаторов, покрытых эмалью. Чугунные радиаторы способны работать с температурой теплоносителя вплоть до 110⁰С.

Довольно большой размер и внушительный вес компенсируется инерционностью, позволяющей регулировать температуру. Они идеально подходят для любого помещения, надежны и долговечны, могут использоваться с любыми котлами и теплоносителями.

Многих интересует вопрос — сколько киловатт в одной секции чугунного радиатора? Ответ на этот вопрос вы найдете чуть ниже.

Чугунный радиатор отопления

Основные виды

Чугунные радиаторы М-140

Радиаторы типа М-140 имеют довольно простую конструкцию и легки в обслуживании. Материал, использующийся при их изготовлении — чугун. Он имеет высокую стойкость к коррозийным процессам и может использоваться с любым теплоносителем. Невысокий уровень гидравлического давления позволяет использовать радиаторы, как для гравитационной, так и для принудительной системы циркуляции теплоносителя. Высокий порог противодействия гидравлическим ударам позволяет эксплуатировать их как в двухэтажных, так и в девятиэтажных зданиях. Плюсы М-140 — легкость в обслуживании, надежность, длительный срок службы и низкая стоимость.

Чугунные радиаторы МС-140-500

Широко используются для обогрева строений с t теплоносителя в пределах 130⁰С и давлением 0,9 МПа. Ёмкость одной полости — 1,45л, объём обогреваемой площади — 0,244 квадратных метра. Материал, используемый для изготовления секций — СЧ-10 (серый чугун).

Чугунные радиаторы МС-140-300

Радиаторы, используемые для прогрева помещений с низкими подоконниками и давлением 0,9 Мпа. Ёмкость полости — 1,11л. Вес полости с учетом комплектующих — 5700 г. Сила расчетного теплового потока — 0,120 кВт.

Чугунные радиаторы МС-140М-500-09

Радиаторы этой модели используются для разных помещений с t теплоносителя до 130⁰С и давлением 0,9 мПа. Масса одной полости — 7100 г. Используемый для изготовления материал — серый чугун. S нагрева одной полостью — 0,244м

Важно! Выбирая радиатор для жилья, обязательно обращайте внимание на его характеристику и делайте всевозможные расчеты заранее, так, как обменять приобретённый товар будет практически невозможно.

Плюсы и минусы использования чугунных радиаторов

Стилизованный чугунный радиатор

Любая, существующая на сегодняшний день отопительная система имеет как плюсы, так и минусы, рассмотрим их.

Номинальное значение тепловой мощности каждой секции составляет 160Вт. Примерно 65 % выделяемого теплового потока обогревает воздух, скапливающийся в верхней части помещения, а оставшиеся 35% прогревают нижнюю часть комнаты.

Плюсы:

Длительный период использования, находящийся в пределах 15- 50 лет.
Высокий уровень противодействия коррозийным процессам.
Возможность использования в отопительных системах с гравитационной циркуляцией теплоносителя.

Минусы:

Низкая эффективность коррекции показателя теплоотдачи;
Высокий уровень трудоемкости при монтаже;

Важно! Дабы не столкнуться с проблемой при монтаже, обязательно учитывайте указанные выше плюсы и минусы чугунных радиаторов. Их установка — не дешевая, а повторные монтажные работы потребуют множества финансовых средств.

Расчет секций (полостей) радиаторов

И так, сколько квт в 1 секции чугунного радиатора? Для расчёта количества секций и их мощи необходимо определиться с V помещения, который в дальнейшем будет фигурировать в расчетах. Далее выбираем значение тепловой энергии. Ее значения следующие:

обогрев 1м³дома из панелей — 0,041кВт.
обогрев 1м³ дома из кирпича со стеклопакетами и утепленными стенами — 0,034 кВт.
обогрев 1м³ помещений возведенных по современным строительным нормам — 0,034 кВт.

Тепловой поток одной полости МС 140-500 равен 0,160 кВт.

Далее проводят следующие математические действия: объём помещения умножают на тепловой поток. Полученное значение делится на количество теплоты, выделяемое одной полостью. Результат округляем в большую сторону и получаем нужное число секций.

Сколько киловатт в чугунной секции? Каждый тип радиатора имеет разное значение, которое производитель рассчитывает при их изготовлении и указывает его в сопровождающей документации.

Произведём примерный подсчет по имеющимся данным.

Комната имеет следующие данные: тип помещения — панельный дом, длина — высота — ширина — 5х6х2,7 м соответственно.

Рассчитываем объём помещения V:

V=5 х 6 х 2,7=81 м³

Объём нужной теплоты:

Q=81*0,041 =3,321 кВт

Исходя из этого, количество секций радиатора имеет следующий вид:

n= 3,321/0,16=20,76

где 0,16 — тепловая мощь одной секции. Указывается производителем.

Округляем значение в большую сторону, исходя из которого число необходимых секций равно 21 штуке.

Важно! Всегда округляйте полученное значение в большую сторону. Будет жарко — можно проветрить, будет холодно — не нагреешь.

Вас могут заинтересовать:

Алюминиевые радиаторы отопления 1 секция на сколько квадратов

Расчет радиаторов отопления: количество, секции, мощность

В вопросе поддержания оптимальной температуры в доме главное место занимает радиатор.

Выбор просто поражает: биметаллические, алюминиевые, стальные самых разных размеров.

Важно правильно рассчитать мощность и выбрать радиатор, чтобы впоследствии не было ошибок, которые могут поставить под угрозу не только функционирование радиаторов, но и здоровье Вас и Ваших близких.

Нет ничего хуже, чем неправильно рассчитанная необходимая тепловая мощность в помещении. Зимой такая ошибка может стоить очень дорого.

Тепловой расчет радиаторов отопления подходит для биметаллических, алюминиевых, стальных и чугунных радиаторов. Специалисты выделяют три способа, каждый из которых основан на определенных показателях.

Готовимся к зиме – расчет количества секций радиаторов отопления.

Здесь существует три метода, которые базируются на общих принципах:

стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Метод первый – стандартный

Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.

Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20

Метод второй – примерный

Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте. Обратите внимание, что метод работает только для приборов средней и большой мощности.

При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.

Метод третий – объемный

Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.

Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.

Прочитайте статью и узнайте как построить схему водяного отопления частного дома.

Вот здесь – все про то как выбрать радиатор отопления

Альтернативный метод расчета мощности радиаторов отопления

Расчет количества секций радиаторов отопления далеко не единственный способ правильной организации обогрева помещения.

Можно рассчитать мощность, необходимую для обогрева помещения и сопоставить ее с предполагаемой мощностью радиаторов отопления.

Посчитаем объем предполагаемой комнаты площадью 30 кв. м и высотой в 2,5 м:

30 х 2,5 = 75 куб.м.

Теперь нужно определиться с климатом.

Для территории европейской части России, а так же Белоруссии и Украины стандартом является 41 ватт тепловой мощности на кубический метр помещения.

Для определения необходимой мощности умножаем объем помещения на норматив:

75 х 41 = 3075 Вт

Округлим полученное значение в большую сторону – 3100 вт. Для тех людей, кто проживает в условиях очень холодных зим, данную цифру можно увеличить на 20%:

3100 х 1,2 = 3720 Вт.

Придя в магазин и уточнив мощность радиатора отопления, можно посчитать, сколько секций радиатора потребуется для поддержания комфортной температуры даже в самую суровую зиму.

Каждый специалист знает, что существует несколько способов подключения радиаторов отопления. Узнайте как выбрать оптимальный.

Как отопить дачу если нет магистрального газа? Есть очень простое решение – об этом можете прочитать по адресу: https://obogreem.net/otopitel-ny-e-pribory/obogrevateli/infrakrasny-e-obogrevateli-dlya-dachi.html.

Расчет количества радиаторов

Метод расчета представляет собой выдержки из предыдущих пунктов статьи.

После того, как Вы подсчитаете необходимую мощность для обогрева помещения и количество секций радиатора, Вы приходите в магазин.

Если число секций вышло внушительное (такое бывает в помещениях с большой площадью), то резонно будет приобрести не один, а несколько радиаторов.

Данная схема применима и к тем условиям, когда мощность одного радиатора ниже необходимой.

Но существует еще один быстрый способ посчитать количество радиаторов. Если в Вашей комнате стояли старые чугунные радиаторы с высотой около 60 см, и зимой Вы чувствовали в этом помещении себя комфортно, то посчитайте количество секций.

Полученную цифру умножьте на 150 Вт – это и будет необходимой мощностью новых радиаторов.

В случае выбора биметаллических или алюминиевых радиаторов, можете покупать их из расчета 1 к 1- на одно ребро чугунного радиатора 1 ребро биметаллического.

Разделение на «теплая» и «холодная» квартира давно уже пришло в нашу жизнь.

Многие люди сознательно не хотят заниматься выбором и установкой новых радиаторов, объясняя это тем, что «в этой квартире всегда будет холодно». Но это не так.

Правильный выбор радиаторов вкупе с грамотным расчетом необходимой мощности способен сделать тепло и уют за Вашими окнами даже в самую холодную зиму.

5 Comments

На своем опыте убедилась, что нужно правильно расчитывать количество секций радиатора. Делали пристройку к дому летом и объединили помещение пристройки и комнату и не расчитали сколько нужно поставить секций. Когда ремонт был весь сделан и пришел отопительный сезон слишком поздно поняли, что в комнате стало холодно. Пришлось на следующий год увеличивать радиатор. А после ремонта делать какие-то строительный работы не очень приятно. Правда теперь в комнате тепло.

Мы два года назад провели газ и начали делать отопление. Выбор радиаторов полностью доверили мастерам, которые занимались ремонтом. Читая статью поняла, что по количеству секций в радиаторах все сделано правильно, но все равно в доме прохладно. Может все дело в мощности. Единственная комната, где у нас жарко, так это ванная комната, для нее видимо расчет производился в большую сторону.

В своей квартире расчет радиаторов производился по принципу “на глазок”, никаких технических расчетов произведено не было, хотя я по специальности инженер- строитель. Изначально было 2 батареи по 5 радиаторов в каждой, потом переставили в одну, получили , соответственно, десять секций. Очень тепло, хорошо, хотя комната угловая- холодная, никто не жаловался пока)

С одной стороны конечно же чем больше секций у радиатора тем лучше, но есть и экономные радиаторы с меньшим количеством секций.

У меня жилая площядь в доме 400кв м,расчитал 18 батарей по 10 сеуций и котел 40квт,но чувствую,что маловато секций будет.20% надо будет добавить на случай аномальных морозов.

Сколько нужно секций радиатора на 1 м2? Правильный подсчет.

В современном мире люди уже давно привыкли к такому прибору, создающему комфорт в домах и квартирах, как отопительный радиатор.

Правильный выбор радиаторов отопление

Существует несколько видов радиаторов, подразделяющихся по материалу изготовления: чугунные, стальные, биметаллические и алюминиевые. Зачастую, выбор материала обусловлен вкусами и финансовым благополучием покупателя.

Сколько в секции алюминиевого радиатора квт

Но кроме внешнего вида, существует и его функциональность. Никому не принесёт удовольствия красивый, но маломощный радиатор, который не в состоянии прогреть комнату. Поэтому рассмотрим варианты подбора радиаторов отопления с учётом их мощности.

Мощность, в зависимости от материала изготовления, колеблется от 120 до 220 Вт. Исходя из этого, для дальнейших расчётов примем усреднённую величину мощности одной секции.

Сколько нужно секций алюминиевого радиатора на 1 м2 — по площади

В строительных нормах указано, что необходимым условием для нормального отопления 1м2 помещения является мощность радиатора в 100 Вт. Основываясь на этом условии, и приняв мощность одной секции 180 Вт, произведём расчёт количества секций на комнату площадь которой 25 м2. 25*100/180 = 13,88. Округлив полученное значение в большую сторону получим, что для отопления комнаты площадью 25 м2. необходим радиатор, состоящий из 14 секций. Но если ваше помещение будет угловым, то необходимо применить коэффициент 1,2. В итоге для углового помещения в 25 м2. количество секций радиатора будет равно 17.

Сколько нужно секций радиатора на 1 м2. по объёму?

В этом методе расчёта мы исходим из объёма помещения, которое нужно обогреть. Начальным условием для нас является, что для обогрева 5м3 помещения необходима одна секция мощностью в 200 Вт. Для примера возьмём комнату с размерами, аналогичными в предыдущем расчёте: (длина – 5 м, ширина – 5 м, высота – 2,5 м). Получаем расчёт: (5*5*2,5)/5=12,5. Как и прежде округляем в большую сторону и получаем, что для помещения размером 25 м2. и с высотой потолков 2,5 м нужен радиатор, состоящий из 13 секций мощностью в 200 Вт каждая.

Расчет количества радиаторов отопления на площадь 1м2 видео

Эти расчёты верны для стандартных условий. Но если вдруг в ваши планы входит размещение радиатора в нише, то полученное число секций необходимо увеличить на 5%. А если вы решили закрыть его декоративной панелью, то тогда увеличиваем число секций на 15%, так как теплоотдача из-за панели уменьшается. Говоря простым языком, теплу труднее будет поступать в помещение.

Расчет мощности радиатора в зависимости от климатических условий

Немаловажным условием для подбора радиатора отопления являются и климатические условия региона.
Для расчёта берём прежние условия. Помещение в размере 25 м2 и высотой 2,5 м имеет объём 62,5 м3. Для климатических условий европейской части России тепловая мощность на 1 м3 помещения будет равна 41Вт. Имеющийся объём помещения умножаем на нормативные данные и получаем: 62,5*41=2562,5 Вт. Округляем полученный результат и получаем необходимую мощность 2600 Вт. При условии более холодной зимы результат можно увеличить на 20%.

При покупке радиаторов у продавцов консультантов, нужно уточнить их мощность и подсчитать необходимое количество.

Подбор количества радиаторов

Когда у вас помещение имеет большую площадь, при расчёте получилось огромное количество секций, то имеет смысл установить не один радиатор, а несколько, при этом расположив их таким образом, чтобы максимально охватить всю комнату.

Замена старых чугунных батарей

Но вот вы затеяли ремонт в квартире. Решили сменить старые некрасивые чугунные батареи на новые алюминиевые или биметаллические. Если тепла от старых батарей вполне хватало, то можно воспользоваться простым расчётом и поменять их один к одному на 1м2.

Чугунные батареи

Теперь вам должно бить понятно сколько нужно секций радиатора на 1 м2, при разумном подходе в выборе для вашего помещения, ведь только так можно создать теплую и уютную атмосферу. Правильно выбрав радиаторные батареи, вы снимаете вопрос в покупке различных дополнительных электрических обогревателей, чем сэкономите свои деньги и на электроэнергии.

Расчет количества секций радиаторов отопления – для чего это нужно знать

На первый взгляд рассчитать, сколько секций радиатора установить в том или ином помещении – просто. Чем больше комната – тем из большего количества секций должен состоять радиатор. Но на практике то, насколько тепло будет в том или ином помещении зависит от более чем десятка факторов. Учитывая их, рассчитать нужное количество тепла от радиаторов, можно намного точнее.

Общие сведения

Теплоотдача одной секции радиатора указана в технических характеристиках изделий от любого производителя. Количество радиаторов в помещении обычно соответствует количеству окон. Под окнами чаще всего и располагаются радиаторы. Их габариты зависят от площади свободной стены между окном и полом. Нужно учитывать, что от подоконника радиатор должен быть опущен не менее, чем на 10 см. А между полом и нижней линией радиатора расстояние должно быть не меньше 6 см. Эти параметры определяют высоту прибора.

Теплоотдача одной секции чугунного радиатора – 140 ватт, более современных металлических – от 170 и выше.

Можно производить расчет количества секций радиаторов отопления,выходя из площади помещения или же его объема.

По нормам считается, что на обогрев одного квадратного метра помещения нужно 100 ватт тепловой энергии. Если же исходить из объема, то тогда количество тепла на 1 кубический метр будет составлять не менее 41 ватта.

Но ни один из этих способов не будет точным если не учитывать особенностей того или иного помещения, количества и размер окон, материал стен, и многое другое. Поэтому рассчитывая секции радиатора по стандартной формуле, будем добавлять коэффициенты, созданные тем или иным условием.

Площадь помещения – расчет количества секций радиаторов отопления

Такой расчет обычно применяется к помещениям, расположенным в стандартных панельных жилых домах с высотой потолка до 2,6 метра.

Площадь комнаты множится на 100 (количество тепла для 1м2) и делится на указанную производителем теплоотдачу одной секции радиатора. Например: площадь комнаты 22 м2, теплоотдача одной секции радиатора – 170 ватт.

Для этой комнаты нужно 13 секций радиатора.

Если же одна секция радиатора будет иметь 190 ватт теплоотдачи, то получим 22Х100/180=11,57 , то есть можно ограничиться 12 секциями.

К расчетам нужно добавить 20% если комната имеет балкон или находится в торце дома. Батарея, установленная в нише, еще на 15% снизит теплоотдачу. Но в кухне будет на 10-15% теплее.

Производим расчеты по объему помещения

Для панельного дома со стандартной высотой потолков, как уже указывалось выше, расчет тепла производится из потребности 41 ватт на 1м3. Но если дом новый, кирпичный, в нем установлены стеклопакеты, а наружные стены утеплены, то нужно уже 34 ватт на 1м3.

Формула расчета количества секций радиатора выглядит так: объем (площадь, умноженная на высоту потолка) умножается на 41 или 34 (в зависимости от типа дома) и делится на теплоотдачу одной секции радиатора, указанного в паспорте производителя.

Площадь комнаты 18 м2, высота потолка 2, 6 м. Дом – типичная панельная постройка. Теплоотдача одной секции радиатора – 170 ватт.

18Х2,6Х41/170=11,2. Итак, нам нужно 11 секций радиатора. Это при условии, что комната не угловая и в ней нет балкона, в противном случае лучше установить 12 секций.

Посчитаем максимально точно

А вот формула, по которой максимально точно можно сделать расчет количества секций радиатора:

Площадь помещения умноженная на 100 ватт и на коэффициенты q1, q2, q3, q4, q5, q6, q7 и поделенная на теплоотдачу одной секции радиатора.

Подробнее об этих коэффициентах:

q1 – тип остекления: при тройном стеклопакете коэффициент будет 0,85, при двойном стеклопакете – 1 и при обычном остеклении – 1,27.

q2 – теплоизоляция стен:

современная теплоизоляция – 0,85;
кладка в 2 кирпича с утеплителем – 1;
неутепленные стены – 1,27.

q3 – соотношение площадей окон и пола:

q4 – минимальная наружная температура:

-10 градусов – 0,7;
-20 градусов – 1,1;
-35 градусов – 1,5.

q5 – количество наружных стен:

q6 – тип помещения, которое находится выше расчетного:

обогреваемое – 0,8;
чердачное обогреваемое – 0,9;
чердачное необогреваемое – 1.

q7 – высота потолка:

Если будут учтены все вышеперечисленные коэффициенты, посчитать количество секций радиатора в помещении можно будет максимально точно.

Алюминиевые радиаторы отопления 1 секция на сколько квадратов

Трех шаговая инструкция

Продавец в магазине «Сантехника и отопление» огорошил: «Вам для комнаты нужно 26 ребер». К этому времени у меня стояло 10 чугунных ребер, и, хоть и грели они недостаточно, я понимал, что 26 ребер алюминиевого радиатора для комнаты площадью 18 квадратных метров — это слишком. Продавец либо ошибся, либо хотел, чтобы мне было очень-очень тепло. Проверять расчеты продавца не стал, а перерыл справочную литературу и нашел простую и эффективную методику расчета количества радиаторов не зависимо от того, какого они типа: медные конвекторы, алюминиевые или же металлические панели.

Расчет проведем на примере:
Имеется помещение площадью 12 квадратных метров 4 (м) * 3 (м) и высотой 2,7 метра (стандартная комната в многоэтажке советской постройки):

Первое, что нужно узнать для расчета, — объем вашего помещения. Множим длину и ширину на высоту (в метрах) (4*3*2,7) — и получаем цифру 32,4. Это и есть объем помещения в кубических метрах.

Второе: для обогрева одного кубического метра в доме стандартной постройки (без металлопластиковых окон, утепления пенопластом и т. п. энергосберегающих мер) в климатических условиях Украины, Беларуси, Молдавии и европейской части России включительно с Москвой и Нижним Новгородом, необходим 41 Ватт тепловой мощности.

Узнаем, сколько тепла нам потребуется, для этого умножим наш (ваш) объем V на цифру 41:

V* 41=32,4 *41 Вт = 1328,4 Вт.

Полученная цифра — то количество тепла, которое должны отдать радиаторы, чтобы нагреть вашу комнату. Округлим ее до 1300.

Но как из этой цифры «выцарапать» количество радиаторов?

Очень просто: у любого радиатора на упаковке либо в комплектном вкладыше есть информация о тепловой мощности. Тепловая мощность — это количество тепла, которое способен отдать радиатор при охлаждении с температуры нагрева до комнатной — 20 градусов по Цельсию. Мощность батарей и ребер обязан знать каждый продавец специализированного магазина, либо же ее можно легко найти в интернете для интересующей вас модели.

Производители обычно завышают тепловую мощность своих изделий, об уточненном расчете я расскажу в следующем посте. Пока же нас интересует ориентировочное количество радиаторов.

В нашем случае мы можем ограничиться стальным панельным радиатором мощностью 1300 Вт. Однако, что делать, если вдруг на улице станет ОЧЕНЬ ХОЛОДНО?

Для надежности стоит увеличить полученную цифру на 20 процентов. Для этого умножим 1300 на коэффициент 1,2 — получим 1560. Радиаторов такой мощности не продают, поэтому округлим цифру в меньшую сторону — до 1500 Вт либо 1,5 киловатта.

Все, это та цифра, которая нам нужна. Радиатор любого типа: биметаллический, алюминиевый, чугунный, стальной, беленький в крапинку и черненький в полосочку обеспечит нам обогрев комнаты в любой возможный в наших широтах мороз, если он выдает 1500 ватт тепла.

К примеру, типичная мощность ребра алюминиевого или биметаллического радиатора высотой около 60 сантиметров — 150 Ватт. Таким образом, нам понадобится 10 ребер. Аналогично — для стандартных чугунных радиаторов типа МС-140

Чтобы узнать количество отопительных приборов для всей квартиры, расчет проводим для каждой комнаты отдельно.

Если квартира «холодная», с большим количеством окон, тонкими стенами, на первом либо последнем этаже и т. п., для обогрева необходимо будет 47 Ватт на метр кубический, следовательно, в расчетах подставляем эту цифру вместо 41.

Если «теплая», с металлопластиковыми окнами, утеплением полов, стен, в доме, построенном с использованием современных утепляющих материалов — берем 30 Вт.

И, наконец, самый простой способ расчета:
Если у вас в комнате перед заменой стояли стандартные чугунные радиаторы высотой около 60 сантиметров, и вам было с ними тепло, смело посчитайте их количество и умножьте на 150 Вт — узнаете необходимую мощность новых. Если же планируете выбрать алюминиевые ребра или биметалл — можете покупать их в расчете — на одно ребро «чугунины» — одно ребро «галюминия».

Если батареи мешают внешнему виду или не хотите быть качегаром вы можете выбрать системы отопления теплого пола XL PIPE (без сложных разводок и котла)

КАК РАСЧИТАТЬ КОЛИЧЕСТВО СЕКЦИЙ РАДИАТОРА НА ПОМЕЩЕНИЕ

Чтобы грамотно спроектировать отопление дома, нужно знать точное количество секций радиаторов отопления, которые будут установлены во всех помещениях. Расчетом количества секций радиатора мы сегодня и займемся, для этого нам необходимо знать площадь помещения, в котором будет установлен радиатор, и мощность радиаторов в кВт. Пусть, к примеру, это будет комната 20 квадратных метров, а мощность наших радиаторов 203 Вт (это мощный алюминиевый радиатор Royal Thermo Evolution 500).

Согласно «Строительным нормам и правилам» на 1 квадратный метр помещения нужно 100 ватт мощности радиаторов отопления. Таким образом общую площадь помещения в метрах (длину помещения умноженную на ширину помещения в метрах) умножаем на 100 ватт. И получаем количество ватт, необходимое для Вашей площади помещения. Для нашего примера — 20кв.м. умножаем на 100 ватт, получаем 2000 ватт. Полученное число разделим на мощность одной секции радиатора (как правило 170-210 Вт) и получим необходимое число секций радиатора отопления для данного помещения. Если число получилось дробное — округлите его в большую сторону. Для нашего примера 2000 ватт разделим на 203 ватта, получим 9,85 секций. Значит для нашего примера мы должны взять 10 секций радиатора Royal Thermo Evolution 500.

Также если помещение находится на углу дома или в торце, то данное число секций радиаторов умножают на коэффициент 1,2. Например, вместо 10 секций берут 12 секций на такое помещение. Также на этот коэффициент умножают число секций радиаторов для ванной комнаты.

Если вы не знаете мощность секций радиатора, в таком случае исходите из средних стандартных показателей, согласно которым для обогрева 1,8 кв.м помещения необходима 1 секция радиатора. В таком случае для расчета количества секций просто разделите площадь комнаты на 1,8, полученное число округлите в большую сторону. Для нашего примера 20кв.м. разделим на 1,8 и получим 11 секций — требуемое количество секций для нашего помещения.

Если у Вас все таки остались вопросы по расчету количества секций радиатора отопления для помещения звоните нам по тел. +7 3532 22-88-56 и +7 3532 23-04-03.

цены, фото, расчет, характеристики, доставка по Москве и РФ.

Отопительные радиаторы – это самое распространенное тепловое оборудование, которое устанавливается в автономные и центральные системы отопления. Используются радиаторы в любых помещениях: от маленькой кухни, до огромного оптового склада.

Основные технические характеристики:

Мощность – выбор радиатора отопления по этому показателю должен основываться на учете размера помещения, которое нужно будет обогревать. Для большего помещения – большая мощность радиатора. Принято считать, что на 10 кв. м требуется 1 кВт тепловой мощности.

Межосевое расстояние – высота радиатора отопления. Если он установлен под окном, и расстояние до пола и подоконника слишком маленькое, теплопередача будет затруднена. Стандартно межосевое расстояние составляет 350 и 500 мм.

Виды и особенности

Чугунные радиаторы. Неприхотливы к качеству воды и выдерживают высокое давление. К недостаткам относят большой вес, чувствительность к гидроударам и необходимость периодически подкрашивать защитное покрытие.

Алюминиевые радиаторы отопления. Обладают высокой теплопроводностью и способностью выдерживать большое давление воды. Но чувствительны к качеству теплоносителя: из-за примесей в воде подвержены коррозии.

Стальные отопительные радиаторы. Оптимальное соотношение цены и качества. Такое оборудование с легкостью выдерживает перепады давления. Однако со временем на внутренних стенках может образоваться коррозия от воздействия механических примесей, содержащихся в воде.

Биметаллические радиаторы. Совмещают плюсы двух предыдущих видов. Обладают хорошей теплопроводностью, защищены от перепадов давления и коррозии. Но и стоимость у них высокая. К тому же они чувствительны к присутствию кислорода в теплоносителе.

Медные радиаторы отопления. Медь обладает отлично теплопроводностью, что делает обогреватели этого типа одними из самых популярных. Еще один плюс — отсутствие химических реакций с водой, то есть эти обогреватели совсем не подвержены коррозии. Однако цена на них выше, чем на предыдущие виды батарей.

Выбор радиатора

Перед тем, как покупать новую отопительную батарею, учтите, чем больше у нее секций, тем в большем по площади помещении она может работать. Для того чтобы радиатор отопления равномерно и качественно прогревал помещение, он должен занимать как минимум 75% от ширины оконного проема. Только в этом случае радиатор отопления сможет отсекать весь холодный воздух. При покупке радиатора обратите внимание, что у одних моделей указана цена за секцию, а у других – за весь прибор.

Оптовикам

Как рассчитать количество секций радиаторов отопления для квартиры?

Если Вы решили поменять отопление в квартире то, несомненно, у Вас возникнет вопрос: «Сколько секций радиатора необходимо для обогрева помещения?». Узнать ответ на этот вопрос важно, так как этот параметр обеспечивает комфортную температуру помещения.

Для того, чтобы рассчитать количеств секций, нам необходимы формулы. Чаще всего основой для вычислений является – площадь, либо объем. Конечно, профессиональные расчеты не так просты, а для точного значения необходимо большое количество критериев, но для стандартной квартиры можно использовать более простой метод, который мы с Вами рассмотрим ниже.

Считается, что для создания нормальных условий в среднестатистическом жилом помещение достаточно 100 Вт на квадратный метр площади. Если у Вас квартира с высотой потолка до 2,7 м, то, следует всего, лишь вычислить площадь комнаты и умножить ее на 100. То есть, формула примет вид:

Q = S × 100

Q — требуемая теплоотдача от радиаторов отопления,

S — площадь обогреваемого помещения.

Например, площадь комнаты, в которой Вы хотите установить радиатор отопления составляет 23 кв. м, умножаем 23 на 100, получаем 230. Итак, требуемая теплоотдача радиатора отопления равна 230 Вт/м*К.

Если Вы планируете установить неразборный радиатор, то это значение и будет ориентиром для подбора необходимой модели. Если же, возможны изменение количества секций, то необходимо провести следующий расчет:

К = S*100/P

К — число необходимых секций,

S — площадь отапливаемого помещения,

Р — мощность одной секции.

Например, если брать среднюю мощность секции 150 Ватт и площадь комнаты 25 кв.м., то расчет будет выглядеть так 25х100/150=16,6666.

Получается, что для эффективного отопления комнаты в 25 кв.м., нужно 16 секций. По такой формуле можно рассчитать объем необходимого количества секций для помещения любой площади.

Для еще большего упрощения ниже мы привели приблизительные расчеты. Итак, усредненное значение тепловой мощности каждого вида радиатора:

Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).

Алюминиевый — 190 Вт (0,19 кВт).

Чугунные — 120 Вт (0,120 кВт). (Разница мощности может быть большой, так как есть батареи с тонкими или толстыми стенками).

При помощи выше приведенных формул и примеров, Вы с легкостью сможете рассчитать необходимую теплоотдачу радиаторов отопления, именно для Вашего помещения, а также нужное количество секций для помещения. Но помните, что данные расчеты предназначены именно для стандартных жилых квартир.

Расчет мощности одной секции чугунного радиатора
Зная мощность секции батареи, можно сделать расчет общего количества секций чугунного радиатора, нужного для отопления определенной комнаты.
Размеры радиаторов отопления, предназначенных для комнат с одинаковой площадью, могут быть разными, а их теплоотдача – одинаковой. Зарубежные устройства отопления имеют меньшие размеры, чем отечественные, но создают столько тепла, сколько производят отечественные.
Чем отличаются иностранные радиаторы от отечественных
Продукция обеих групп производителей изготавливается практически из одинакового чугуна. Разница заключается в особенностях поверхности чугуна.
Внутренние стенки отечественных батарей можно назвать «шершавыми». Это создает дополнительное сопротивление движению воды. Из-за этого циркуляция теплоносителя ослабляется, а вместе с ней падает отдача тепла.
Зарубежные варианты имеют гладкую внутреннюю поверхность. Циркуляция теплоносителя легко скользит по ней, не «чувствуя» большого гидравлического сопротивления. Поэтому меньшие по размерам секции иностранных устройств отопления способны пропустить больше воды на единицу внутренней площади и впитать больше тепла. В итоге их мощность растет. Их нужно устанавливать в комнатах с большой площадью (30 и более кв. м.).
Мощность классических радиаторов
Большой популярностью пользуются батареи МС-140. Есть две модификации:
МС-140-300.
МС-140-500.
Секции первой модели радиатора меньше и способны выдать 0,106 кВт.
Мощность сегментов второй модели измеряется 0,160 кВт.
Они большие по размерам и тяжелые. Большая модель имеет секцию, высота и ширина которой 0,588х0,121 м. Объем внутреннего пространства одного сегмента равняется 1,5 л.
Теплоотдача современных чугунных устройств
Очень большой эффективностью в плане отдачи тепла обладают чешские чугунные радиаторы. Эти устройства для отопления домов с разной площадью имеют секцию, которая отдает 0,14 кВт. Такую мощность имеет отопительное устройство Viadrus STYL 500. Ее сегмент почти вдвое легче и меньше секции вышеописанных устройств. Одна частица такого чугунного устройства вмещает 0,8 л теплоносителя.
Подобный объем имеют секции радиаторов некоторых российских производителей. Они способны отдавать тепло в 0,102 кВт. По этому показателю они отстают от чешской продукции, но лучше МС-140.
Простейший расчет мощности батарей
Чтобы сделать расчет мощности устройства, необходимого для отопления помещения площадью 25 м², нужно:
Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 м. Получается цифра 62,5 м.куб.
Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 м. куб.: 62,5х0,041 = 2,562 кВт – общая мощностьустройства для комнаты площадью в 25 м2.
Далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – количество секций батареи, необходимое для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.
Указанный во втором шаге коэффициент зависит от типа дома. Этот показатель может быть таким:
0,034 кВт/м – для домов, построенных из кирпича;
0,02 кВт/м – для домов, строительство которых велось с соблюдением современных стандартов.
Более сложный способ
Он предусматривает использование двух показателей:
Общей потребности в тепле.
Теплоотдачи одного ребра радиатора (эту величину можно взять из технической документации).
При определении первого показателя необходимо учитывать:
Площадь помещения.
Этаж.
Высоту потолка (превышает ли она 3 м. или нет).
Наличие кондиционера, камина.
Число и площадь окон.
Наличие утепления стен, пола и потолка.

Потребность в количестве тепла определяют в такой последовательности:
Вычисляют объем помещения (площадь умножают на высоту).
Объем умножают на цифру 41 Вт (согласно СНИП на 1 м. куб. должно создаваться 41 Вт тепла).
Корректируют полученную цифру на различные коэффициенты:
если потолок меньше 3 м, то высоту делят на 3 и полученный результат умножают на вычисленную потребность в тепле. Если больше, то делают то же самое;
если комната угловая, то полученную цифру умножают на 1,8;
если есть одно большое окно или несколько окон, то результат снова умножают на 1,8. В случае наличия пластиковых стеклопакетов применяют корректирующий коэффициент 0,8;
если выполняется нижнее подключение батареи, то берут корректирующий коэффициент 1,1;
В конце полученную цифру делят на теплоотдачу секции и определяют число ребер.
Поможет ли радиатор большего размера охладить ваш автомобиль?
Существует так много улучшающих характеристики и механических улучшений, которые вы можете получить для своего автомобиля. В зависимости от того, на какой машине вы водите, может быть несколько бесполезных покупок. Иногда трудно сказать, что имеет значение, а что нет, но было бы логично, что наличие радиатора большего размера помогает охладить двигатель вашего автомобиля, верно? Замена радиатора на радиатор большего размера может не входить в ваш список работ по техническому обслуживанию или модернизации, которые вы собираетесь сделать для своего автомобиля, и, вероятно, для этого есть причина.
Что делает радиатор
Радиатор — неотъемлемая часть вашего автомобиля, но многие люди могут не понимать, что именно он делает. Двигатели внутреннего сгорания выделяют много тепла, а система охлаждения автомобиля отвечает за поддержание рабочей температуры механических компонентов. Если двигатель станет слишком горячим, это может вызвать серьезные повреждения, а радиатор играет большую роль в обеспечении охлаждения.
Решетки радиатора на полу фабрики от Zoltan Glass | Золтан Гласс через Библиотеку изображений «Наука и общество» / SSPL
Термодинамика в действии
Радиатор работает, потому что охлаждающая жидкость, да, та раздражающая жидкость, которую вам, возможно, пришлось доливать один или два раза, циркулирует через двигатель в радиатор. Осевой вентилятор проталкивает воздух через радиатор, помогая охладить охлаждающую жидкость, которая возвращается в двигатель. При этом тепло от двигателя эффективно отводится.
Площадь радиатора позволяет воздуху охлаждать жидкость. Таким образом, логично было бы предположить, что наличие радиатора большего размера с большей площадью поверхности может помочь большему количеству жидкости охлаждаться еще быстрее. Наличие радиатора большего размера — определенно уловка, которую вы можете найти во многих магазинах запчастей, но это не обязательно означает, что это действительно полезно.
Перегрев автомобиля | Spencer Platt / Getty Images
СВЯЗАННЫЙ С: 10 способов, которыми ваш автомобиль может загореться
Размер не имеет значения
Если вы хотите обновить свой радиатор, покупка большего размера, вероятно, не лучший вариант. Вместо этого тип радиатора, который у вас есть, имеет большее значение, чем общий размер вашего радиатора. Существует несколько различных типов радиаторов, и тип радиатора может повлиять на эффективность системы охлаждения вашего автомобиля.Так что на самом деле размер не имеет значения.

СВЯЗАННЫЙ: Необходимое техническое обслуживание автомобиля, которое вы, вероятно, не делаете
Конечно, есть несколько причин, по которым радиатор другого размера имеет значение в зависимости от того, на каком конкретном автомобиле вы ездите. В целом установка гигантского радиатора в вашу машину не поможет сохранить ваш двигатель намного холоднее, но переход на более эффективную систему поможет.
В обычном пригородном автомобиле не стоит особо беспокоиться о перегреве. Скорее всего, если это проблема, вы управляете модифицированным автомобилем, ориентированным на характеристики. Легковые автомобили сконструированы с радиаторами подходящего размера, поэтому перегрев не является типичной проблемой.
IRJET-Запрошенная вами страница не найдена на нашем сайте
IRJET приглашает доклады по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021)
Отправить сейчас
IRJET Vol-8, выпуск 2, Февраль 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 3 (март-2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
Velocity Engineers Машина для переработки алюминиевых радиаторов мощностью 2,2–3 кВт, степень автоматизации: полностью автоматическая, производительность: 1–5 тонн / час,
О компании
Год основания 2004
Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)
Характер бизнеса Производитель
Количество сотрудников от 11 до 25 человек
Годовой оборот 5–10 крор
Участник IndiaMART с мая 2013 г.
GST07AABCV9803A1ZL
Код импорта и экспорта (IEC) 05100 *****

We Velocity Engineers позиционирует себя как одного из ведущих индийских поставщиков импортных (китайских и тайваньских) и производителей машин для волочения проволоки, оборудования для проволоки и кабеля и принадлежностей с обещанием качественной продукции, опережающей время.
^{Мы всегда ориентируемся на качество машин с командой профессиональных инженеров-механиков и электриков с большим опытом.}

Список некоторых наших продуктов следующий: —
1) ПРОВОЛОЧНЫЕ МАШИНЫ (все типы металлов) и запасные части / расходные материалы
(керамические шкивы, магнитный тормоз, катушки, приводы и т. Д.)
2) UPCAST (Машина непрерывного литья вверх) и запасные части / расходные материалы
(графитовые матрицы, защитные рукава, графитовые хлопья)
3) Подтвердите машина / машина непрерывной экструзии
4) Пакетировочная машина
5) Аппараты для холодной сварки: для размеров 0.От 1 до 3,5 мм, медь и алюминий
6) Машина для лужения и отжига
7) Отжигатели онлайн / офлайн
8) Эмалировочная машина (от 0,1 мм до 1,6 мм, горизонтальная и вертикальная)
9) Автоматическая машина для резки, снятия изоляции и скручивания
10) Устройство для зачистки металлолома и машина для переработки
11) Плетильная машина
12) Шаговый двигатель и драйверы
Мы также занимаемся металлическими катушками и двухслойными стальными катушками для волочильных машин
1) 150 мм
2) 200 мм
3) 250 мм
4) 300 мм
5) 355 мм
6) 400 мм
7) 550 мм
8) 630 мм
Или любые индивидуальные размеры

Видео компании
Радиаторы тепла — Atomic Rockets

Факторы проектирования
Используя уравнение Стефана Больцмана, мы можем быстро увидеть, что радиатор с лучшим коэффициентом излучения, большей площадью поверхности и более высокой температурой удаляет больше отработанного тепла.

На космических кораблях важно использовать самые легкие компоненты для каждой задачи. Космический корабль с более легкими радиаторами будет быстрее ускоряться и иметь больше deltaV, что означает, что он может идти дальше и делать больше при меньшем количестве топлива.
Если нам нужен легкий радиатор, мы хотим, чтобы он имел самый высокий коэффициент излучения. Мы можем добиться этого, используя естественно темные материалы, такие как графит, или закрашивая блестящие металлы черной краской.
Радиатор большего размера весит больше.Поэтому нам нужны радиаторы наименьшего возможного размера. Чтобы компенсировать меньшую площадь поверхности, мы можем увеличить рабочую температуру. Небольшое повышение температуры приводит к значительному увеличению количества удаляемого отходящего тепла. Это означает, что горячие радиаторы намного легче и меньше холодных.
Дополнительные сведения
Система EAC МКС

Типичный радиатор принимает охлаждающую жидкость от горячего компонента. Температура компонента охлаждающей жидкости на выходе — это начальная температура в радиаторе.Радиатор служит интерфейсом, который отводит тепло охлаждающей жидкости, что приводит к более низкой температуре на выходе из радиатора. Охлаждающая жидкость возвращается к компоненту для завершения цикла отвода отходящего тепла.
Обратите внимание на то, что максимальная температура теплообменника, передаваемая пару, является самой низкой температурой жидкого натрия в активной зоне реактора.

Тепло течет только от горячего объекта к более холодному. Поэтому радиатор может работать только тогда, когда температура компонента выше, чем температура охлаждающей жидкости на выходе из радиатора.Например, если ядерный реактор работает при 2000 К, радиатор должен работать при 2000 К или меньше.
Реактор от COADE. Реактор работает при температуре 2907К, а в радиатор поступает теплоноситель при 2400К.

Разница между температурами на входе и выходе из радиатора зависит от многих факторов, но обычно мы хотим максимально возможной разницы. Эта разница в температуре особенно важна для выработки электроэнергии. Большая разница означает, что от источника тепла можно извлечь больше энергии.Это также означает, что для охлаждения компонента требуется меньше охлаждающей жидкости.
Это создает проблемы с реалистичным дизайном.
Общее решение — использовать два комплекта радиаторов, работающих при разных температурах: один низкотемпературный контур и один высокотемпературный. Он отлично работает, когда ваше низкотемпературное отходящее тепло составляет несколько киловатт от систем жизнеобеспечения и авионики. Необходимо найти другие решения для компонентов, которые должны храниться при низких температурах, но при этом выделяют мегаватты отходящего тепла, например, лазеры.
Эта конструкция имеет три комплекта радиаторов с уменьшающейся площадью для различных температурных составляющих. Фактически четыре комплекта, если считать радиаторы модуля обитания (Радиаторы полезной нагрузки / авионики)

Для низкотемпературных высокотемпературных компонентов необходимо использовать тепловые насосы. Они могут перемещать отходящее тепло против температурного градиента, позволяя, например, радиатору на 1000K охладить компонент на 500K. Однако это требует затрат энергии. Перемещение тепла с 500 К до 1000 К обходится насосу в 1 ватт на каждый перемещенный ватт.Реалистичный насос не будет эффективен на 100% и потребует более 1 ватта, чтобы переместить ватт отработанного тепла.
Pump_power = (Waste_heat * Tc / (Th — Tc)) / Pump_Efficiency
Pump_power — сколько ватт потребляют тепловые насосы. Waste_heat — сколько ватт необходимо удалить из компонента. Tc — температура компонента. Th — температура радиатора в градусах Кельвина. Pump_efficiency — коэффициент.
Холодильный цикл — это пример теплового насоса.

Как правило, охлаждающая жидкость должна быть жидкой. Это накладывает нижний и верхний предел температуры охлаждающей жидкости; любой холоднее, и он замерзнет и заблокирует трубы, любой более горячий он закипит и перестанет течь. Например, водяную охлаждающую жидкость можно использовать только при температуре от 273 до 373 К. Что еще более важно, он ограничивает разницу температур, которую можно получить от радиатора.
Большие перепады температур требуют, чтобы охлаждающая жидкость долгое время находилась внутри радиатора.Для этого требуются радиаторы большего размера или длинные обходные пути для труб. По мере того, как охлаждающая жидкость становится холоднее, она излучает с меньшей скоростью, а это означает, что последнее понижение температуры на 10 кельвинов может занять экспоненциально больше времени, чем первое снижение на 10 кельвинов. Есть сильная убывающая доходность.
Есть также структурные проблемы. Большие перепады температур вызывают термические нагрузки. Они могут оказаться слишком большими, чтобы с ними справиться. Легкие, напряженные радиаторы склонны плохо реагировать на любые боевые повреждения, что делает радиаторы слабым местом для любого военного корабля.
Лонжероны опор радиаторов МКС. Разгоняемый космический корабль будет нуждаться в гораздо большей поддержке.

В общем, мы должны иметь в виду, что существует ограниченный диапазон температур между горячим и холодным концом радиатора, и что его характеристики не могут быть просто получены с помощью уравнения Стефана Больцмана для максимальной температуры. Мы также не можем использовать простое среднее значение, потому что теплоноситель теряет тепло с квадратично уменьшающейся скоростью по мере перехода от более высоких к более низким температурам.2 панель радиатора:

Мы можем видеть, что натрию требуется 17 секунд, чтобы остыть от 1000K до температуры, близкой к его температуре плавления 370K. Любой кулер, и он застынет в трубках. Если мы усредним излучаемые ватты, мы получим значение, близкое к 11,46 кВт. Это соответствует средней температуре излучения 545 К.
Наконец, радиатор испытывает нагрузку при ускорении космического корабля. Некоторые типы радиаторов ломаются или разлетаются при сильных ускорениях, поэтому перед выбором конструкции необходимо учитывать характеристики космического корабля.
Сплошные радиаторы

Простая конструкция, используемая сегодня.
Он состоит из металлической пластины, через которую проходит полая трубка для прохождения охлаждающей жидкости. Отработанное тепло выходит из хладагента в материал радиатора, который излучает его от его открытых поверхностей.

Эта конструкция имеет довольно высокую массу на единицу площади и низкие температурные ограничения, что делает ее одной из худших конструкций.Максимальная температура — это то, что сохраняет материалы радиатора как твердыми, так и прочными, что важно, поскольку многие металлы быстро теряют прочность по мере приближения к своей температуре плавления.
Охлаждающая жидкость должна оставаться жидкой на протяжении всего цикла охлаждения, поэтому это ограничивает возможную разницу температур. Использование металлов, таких как олово, или солей, таких как натрий, позволяет улучшить разницу температур, но для их перекачивания требуется специальное, иногда нереактивное, иногда энергопотребляющее оборудование.
Несколько радиаторов будут излучать тепло друг в друга и терять эффективность.

Расположение радиаторов вокруг космического корабля должно учитывать взаимное отражение, когда тепло одного радиатора перехватывается и поглощается другим радиатором. Это снижает их эффективность. Все, что больше двух радиаторов на ось, поглощает часть тепла другого радиатора … у четырех радиаторов только 70% тепла уходит в космос, у восьми радиаторов эффективность падает до 38%.2, если рассматривать только открытые панели.
Пока что только радиаторы из углеродного волокна без покрытия, работающие при 800-1000 К, достигли такой плотности.
Альтернативная конструкция обеспечивает лучшую плотность за счет удаления контуров охлаждающей жидкости и насосов. Тепловая трубка имеет горячий конец и холодный конец, разделенные вакуумом.
Тепловая трубка, отводящая отработанное тепло в радиатор.

Твердый хладагент выкипает и затем конденсируется на холодном конце, а затем повторно циркулирует за счет капиллярного действия или центробежного ускорения. Этот метод допускает высокие рабочие температуры и не требует насосов движущихся частей, но высокая масса на единицу площади сводит на нет многие из его преимуществ.
На военном корабле радиаторы — слабое место. Яркие, открытые и трудно защищаемые, в них легко попасть, а после повреждения они могут вывести космический корабль из строя. Они могут убить военный корабль, даже не пробивая броню. Избыточные радиаторы налагают массовый штраф. Покрытие радиаторов пластинами брони значительно снижает их теплопроводность между охлаждающей жидкостью и открытыми поверхностями, что, в свою очередь, снижает их эффективность.
Решения для снижения уязвимости радиаторов включают направление их ребром к противнику, перемещение их в хвостовую часть корабля или использование выдвижных конструкций.
Справа радиаторы открыты вражескому огню. Слева выступ корпуса защищает радиаторы от повреждений.

Если все радиаторы убраны, космический корабль должен полагаться на радиаторы для охлаждения. Источник тепла мощностью в мегаватт может испарить тонну воды менее чем за семь минут, так что это будет работать только в течение очень коротких периодов времени.
Высокотемпературные твердотельные радиаторы сталкиваются с проблемами, такими как необходимость иметь дело с закипанием охлаждающей жидкости или необходимость выдерживать огромное давление, чтобы поддерживать жидкости в сверхкритическом состоянии. Решение — использовать твердые металлические блоки вместо охлаждающей жидкости. Запуск этих блоков, как поезд по рельсам, позволяет использовать надежные радиаторы, которые могут выдерживать сильные ускорения и температуры вплоть до точек кипения охлаждающих блоков (в некоторых случаях 4000K, если рельсы активно охлаждаются). Чем меньше блоки, вплоть до размера шариков, тем быстрее они остывают и тем короче должна быть дорожка, что приводит к экономии массы и площади.
Подвижные радиаторы
Одна из основных причин, по которым твердые радиаторы настолько массивны, заключается в том, что им нужны трубы для охлаждающей жидкости, насосы и теплообменники для отвода отработанного тепла от оборудования на открытые поверхности.
Чтобы значительно уменьшить плотность помещения, мы можем разработать радиатор, не требующий громоздких контуров охлаждающей жидкости. Вместо этого перемещаем радиатор.
Движущиеся радиаторы полагаются на сам материал радиатора, который перемещается через теплообменник в космос, чтобы отвести тепло, а затем обратно внутрь.2 оценки. Однако движущихся частей гораздо больше, а излучающие поверхности составляют лишь часть объема, занимаемого радиаторами. Если не будут использованы очень легкие материалы, опорная конструкция сведет на нет массовое преимущество такого радиатора.
От High Frontier

В диско-барабанной конструкции теплообменник имеет форму барабана, катящегося по излучающему диску. Радиатор hoola-hoop представляет собой большой диск, удерживаемый на кончике барабанным теплообменником.
Шлевки ремня держатся ребром к солнцу.Угловые петли будут меньше страдать от повторного поглощения излучаемого тепла на внутренних поверхностях, что более важно при более высоких рабочих температурах.

Если колесо или петля заменяется гибким ремнем или ремнем с гусеничной связью, его можно заставить двигаться по разным путям. «Радиатор с поясной петлей» может приблизить радиатор к космическому кораблю и снизить прочность конструкции, необходимую для выдерживания ускорений или вибраций.

Конфигурация проволочной петли использует черные углеродные волокна в качестве излучающей поверхности.Они выбрасываются из теплообменника и удерживаются на месте центростремительной силой. Использование материалов с высокой прочностью на разрыв позволяет создавать чрезвычайно легкие петли.
С высокой границы. Для изготовления проволоки используются углеродные нанотрубки.

Ролики могут направлять провода вместо центростремительной силы, тем самым становясь еще более легкой версией ленточного радиатора. Потребуются материалы с высокой прочностью на разрыв, поскольку это позволяет роликам и двигателям удерживать провода под натяжением, чтобы предотвратить их скольжение или спутывание.

Радиатор с вращающимся диском — это подвижный радиатор, центральным компонентом которого является вращающийся диск. На ступицу разбрызгивается охлаждающая жидкость. Поверхностное натяжение жидкости с низким давлением пара заставляет ее растекаться в тонкую, ровную пленку по диску. При вращении диска центростремительная сила заставляет пленку течь по мере охлаждения к желобам коллектора на краях. В этой конфигурации не используются тяжелые тепловые трубы и радиаторные насосы, но требуется использование жидкостей с очень низким давлением пара.Диск можно наклонять внутрь, наружу или наклонять, чтобы справиться с ускорением космического корабля.

Радиаторы с пузырьковой мембраной представляют собой трехмерную версию радиатора с вращающимся диском. Горячая охлаждающая жидкость разбрызгивается на надутую мембрану, в результате чего она растекается в виде тонкой пленки, которая очень эффективно теряет тепло. Вращение мембраны заставляет жидкую пленку собираться на экваторе пузыря, где она собирается и перерабатывается.
Преимущества включают возможность использования охлаждающих жидкостей с высоким давлением пара и очень легкую конструкцию.К недостаткам относится необходимость содержать пары высокого давления в емкости, которая должна оставаться легкой и прозрачной.

Электрические радиаторы
В упомянутых до сих пор конструкциях используются физические конструкции для удержания радиаторов на месте. Это накладывает некоторые ограничения, такие как необходимость оставаться в пределах температурных пределов опорных конструкций, а для более крупных радиаторов требуется тяжелая опора, чтобы выдерживать даже легкие ускорения.
Решением может быть использование магнитных сил для удержания радиаторов на месте.Сильный магнит может заменить физические опорные конструкции для значительной экономии массы.

Примеры таких радиаторов включают радиатор с флюсовыми выводами. Магнитные поля удерживают твердые компоненты радиатора на месте. Теплопроводящие ленты передают тепло к магнитным компонентам.
Однако есть сложности. Большинство металлов теряют свои магнитные свойства при нагревании, становясь совершенно нечувствительными к магнитным полям выше точки Кюри.Требуется тщательный выбор используемых материалов и контроль температуры.

Радиатор с точкой Кюри работает примерно при температуре, при которой частицы металлической пыли теряют свой магнетизм. Железо, например, теряет ферромагнетизм при 1043К.
В радиаторе с точкой Кюри используются металлические опилки или даже капли жидкости. Они нагреваются до температуры выше точки Кюри и выбрасываются в космос, подальше от космического корабля. Магнитное поле есть, но оно не влияет на них.Железо может выделяться при температуре до 3134К и собираться при 1043К, но кобальт имеет температуру Кюри до 1388К, он естественно черный и кипит при 3400К, что делает его лучшим хладагентом. Небольшой размер частиц или капель жидкости позволяет излучать несколько мегаватт отработанного тепла на квадратный метр.

Как только частицы охлаждаются ниже точки Кюри, они восстанавливают свой ферромагнетизм. На них начинает действовать магнитное поле, и они возвращаются к космическому кораблю для сбора.
Магнитные радиаторы — отличное решение для боевых повреждений — в худшем случае противник нарушит охлаждение на несколько секунд. Однако они потребляют много энергии и требуют тяжелого оборудования для создания сильных магнитных полей. Любое неожиданное ускорение или толчок космического корабля могут рассеять весь материал, удерживаемый на месте магнитными полями.
Альтернативный электрический радиатор использует электростатические силы для удержания заряженных частиц на месте. Одним из примеров является пылевой радиатор, заряженный ETHER.Заряженные частицы движутся по силовым линиям и совершают эллиптические орбиты между теплообменником и точкой сбора. Подобно радиатору с жидкими каплями, заряженные частицы могут механически диспергироваться и эффективно собираться на другом конце с помощью ложек с противоположным зарядом.

Преимущество электростатических излучателей заключается в том, что они потребляют меньше энергии, поскольку создать сильный дифференциал зарядов легче, чем расширять сильное магнитное поле. Оборудование легче и менее чувствительно к изменениям температуры, поскольку не используется сверхпроводящее или криогенное оборудование, а заряженные частицы могут удерживать заряд при большей разнице температур, чем они могут сохранять свои магнитные свойства.
Однако заряд, переносимый частицами, может быть сведен на нет естественным солнечным ветром или при контакте с проводником. Это означает, что им нужен чистый короткий путь между теплообменником и точкой сбора.
Жидкокапельные радиаторы
Жидкокапельные радиаторы не используют никаких излучающих поверхностей — они подвергают охлаждающую жидкость непосредственно воздействию вакуума. Полученные в результате капли имеют невероятную площадь поверхности для своей массы, что обеспечивает быстрое охлаждение и чрезвычайно низкую поверхностную плотность.

Поскольку охлаждающую жидкость не нужно физически удерживать, ее можно нагреть до очень высоких температур и при этом очень быстро остыть. Для жидкостей нет ограничений по термическому напряжению, поэтому изменение температуры может быть сколь угодно резким или быстрым. Им не обязательно сохранять магнитные свойства или держать заряд. Этот калькулятор может дать приблизительное представление о производительности LDR. При 1300K и использовании капель размером 50 микрометров (мелкий туман) поверхностная плотность может составлять всего 0.2. Не включает массу теплообменника, каплеуловителя и коллектора.

Уже разработаны решения для таких проблем, как капли, сдуваемые солнечным ветром, сталкиваются и сливаются в более крупные капли или перемещаются с разными скоростями внутри слоя капель.
Давление пара по-прежнему вызывает беспокойство — горячие жидкости в вакууме имеют тенденцию быстро испаряться. Необходимо использовать специальные охлаждающие жидкости с низким давлением пара, такие как жидкий галлий, алюминий или олово до 1200K, литий до 1500K. Посолить эти жидкости таким материалом, как графитовая «крошка» или покрыть их черными чернилами, необходимо для достижения высокого коэффициента излучения. Наножидкости могут позволить использовать жидкости даже с более высокими температурами. Достижение более высоких температур означает принятие высоких скоростей потерь теплоносителя или заключение излучающего объема в мембрану, которая конденсирует и собирает пары. Мембрана должна быть прозрачной при температурах излучения.
Капли в радиаторе с жидкими каплями должны быть распределены равномерно и на расстояниях, намного превышающих диаметр капли — это необходимо для предотвращения значительных потерь между отражениями.
Варианты жидкокапельных радиаторов в основном связаны с ограничением и направлением потока охлаждающей жидкости между точками выброса и сбора.
Прямоугольный LDR имеет каплеуловитель и коллектор одинаковой длины. Коллекторный рычаг можно сделать шире эмиттера для улавливания капель, отклонившихся от их траектории из-за неожиданных движений или ошибок в формировании капель. Можно было бы перемещать коллектор выше и ниже плоскости капли, чтобы перехватывать капли, когда космический корабль ускоряется, так как это приведет к отклонению листа капли от плоскости.
Дизайн ICAN-II с прямоугольными жидкокапельными радиаторами.

Треугольный LDR экономит массу за счет использования маленькой сборной тарелки вместо длинной руки. Однако он менее способен улавливать отклоняющиеся капли или компенсировать ускорение космического корабля.
Треугольные варианты LDR

Некоторые конструкции LDR избавляются от длинных плеч и мембран, а вместо этого просто распыляют капли в космос.Импульс капель заставляет их следовать по траекториям, которые возвращают их обратно к коллекторам. Фонтан LDR стреляет каплями перед ускоряющимся космическим кораблем. Как только они остынут, их собирают. Этот метод диспергирования капель позволяет получить максимально легкие конструкции, но при этом существует риск потери капель.
Капли падают с «передней части» космического корабля и попадают в коллекторные рукава в средней части.

Он лучше всего работает с космическими кораблями, которые плавно ускоряются в течение длительных периодов времени, например, с ядерно-электрическими кораблями на межпланетных траекториях.LDR для душа рассеивает капли перед космическим кораблем, а коллекторы просто собирают их, как черпак. У него меньший риск рассеивания капель, чем у фонтанного LDR, но для него требуется длинная насадка для душа.
Мембраны под давлением могут быть дополнением к любому жидкокапельному радиатору. Они заключают в себе объем, через который проходят капли. Преимущества включают повторную конденсацию паров из слишком горячих капель, улавливание случайных капель, обеспечение более высокой скорости капель и большую устойчивость к нестабильности капельного слоя.Однако они должны оставаться прозрачными для всех длин волн, на которых излучаются капли, и удерживать давление паров газа. Это конкурирующие требования: поглощение на малых длинах волн достигается с помощью очень тонких мембран, в то время как высокое давление требует толстых мембран.
Усовершенствованные радиаторы
Сфокусированный LDR с магнитной накачкой:
Магнитно фокусируется коллекторным соплом.

Феррожидкости при низких температурах и жидкий металл при высоких температурах могут использоваться в качестве хладагента в жидкокапельных радиаторах.Они реагируют на вихревые токи и магнитные поля, позволяя перекачивать хладагент без каких-либо движущихся частей за счет магнитогидродинамики.
Магнитные поля также можно использовать для восстановления капельного листа. Циклические поля могут толкать и тянуть группу капель на расстояния, пропорциональные напряженности поля. Поля с высокой напряженностью могут позволить каплям простираться на несколько десятков метров, прежде чем они будут восстановлены. Они также позволят LDR компенсировать свою уязвимость к рассеянию и потере капель при ускорении космического корабля, удерживая капли на месте.
Вместе LDR может стать чрезвычайно легким для занимаемой площади, так как никакая физическая опорная конструкция не должна перекрывать его длину.
Охлаждающие жидкости для газа:
Мы рассматривали твердые и жидкие хладагенты в качестве хладагентов. Также можно использовать газы.
Газовые теплоносители уже используются в ядерных реакторах. Двуокись углерода и гелий были выбраны, поскольку они инертны и поддерживают более высокие температуры, чем вода или натриевые охлаждающие жидкости.
В космосе главное преимущество газового хладагента состоит в том, что он может работать при гораздо более высоких температурах, чем жидкий или твердый хладагент.Тот же газ можно было запустить из ядерного реактора в трубы радиатора и обратно. Это также позволяет использовать надувные конструкции для радиаторов, которые могут быть намного легче, чем их жесткие аналоги.
Радиаторы с надувными ребрами.
Радиаторы с несколькими выдвижными ребрами.
Надувные мешки проще и прочнее раскатывающихся плавников, но имеют меньшую площадь поверхности.

Однако есть ограничения и сложности. Горячий сжатый газ может быть очень химически активным.Хотя вы можете нагреть газ до температуры 3000K +, стенки труб, содержащих газ, также должны выдерживать эти температуры. Многие из сбережений массы, которые достигаются при эксплуатации радиатора при высоких температурах, теряются на попытки удержать газовый хладагент и выжить. Например, перекачка газа требует гораздо большей мощности на 1 кг перемещенного газа, чем перекачка жидкости.
Другая трудность — очень низкая скорость теплопередачи между теплообменником и газом. Горячий газ с низкой плотностью, такой как нагретый гелий, может иметь теплопроводность в сотни раз ниже, чем жидкость, подобная расплавленному натрию.Это приводит к трудностям как на границе теплообмена, так и на границе излучающей поверхности.
Многие из этих проблем могут быть решены с помощью двухфазного контура охлаждающей жидкости, то есть он проводит часть своего времени как жидкость, а часть своего времени как газ. До теплообменника охлаждающая жидкость находится в жидком виде. Он течет по трубкам с помощью простых насосов. Теплообменник разделен на множество труб меньшего размера, чтобы увеличить площадь контакта между теплообменником и хладагентом.
После теплообменника охлаждающая жидкость расширяется.Падение давления позволяет ему закипеть в газ. Этот газ проходит через объем, закрытый герметичной мембраной. Благодаря сочетанию декомпрессии при расширении и закона Стефана-Больцмана газ быстро охлаждается и конденсируется на стенках мембраны. В условиях микрогравитации образуется тонкая пленка, которая может быть направлена к точкам сбора, где жидкость перекачивается обратно в теплообменник.
Пылевой плазменный излучатель:
В этом излучателе используется проводящая плазма, управляемая магнитными полями, для перемещения и управления частицами пыли.

Частицы пыли, взвешенные в плазме, ведут себя удивительным образом, и их все еще обнаруживают в области исследований пылевой плазмы. Интересные варианты поведения включают самоорганизацию в квазикристаллическую структуру, построение мостиков, похожих на нити ДНК, через плазму или сбор в диски с пустыми центрами. Все это происходит из-за самоотталкивающих зарядов, которые частицы пыли получают внутри плазмы.

Лучшее понимание этого поведения может позволить радиатору сочетать в себе все полезные характеристики: широкий диапазон рабочих температур, очень низкую массу на квадратный метр, легкость управления электромагнитными и электростатическими силами, низкую уязвимость к повреждениям и способность выдерживать сильные ускорения.
Плазма может быть довольно холодной и по-прежнему служить для манипулирования частицами пыли. Низкотемпературная плазма безопасна для манипуляций и довольно прозрачна для длин волн, на которых будут излучать частицы пыли, а это означает, что она не нагревается и не уносится тепловым расширением.
В простом пылевом плазменном излучателе плазма была бы захвачена в магнитных петлях, подобных корональным петлям. Пыль перемещалась по этим плазменным трубкам. Более совершенные пылевые плазменные излучатели будут распылять частицы пыли в плазму и заставлять ее самоорганизовываться в тонкие плоскости для получения максимальной площади излучающей поверхности.Простое изменение состояния ионизации частиц путем пропускания электрического тока через плазму позволило бы пыли слипаться и следовать линиям магнитного поля прямо обратно к коллектору.
Алюминиевый радиатор, радиатор, чип-охладитель для печатных плат, ЦП, ИС, и т. Д. Эффект охлаждения хороший Набор из 5 алюминиевых радиаторов
Алюминиевый радиатор, радиатор, чип-охладитель для печатной платы, ЦП, ИС, и т. Д. Эффект охлаждения хорош.Пакет из 5 алюминиевых радиаторов.
Home
Алюминиевый охладитель радиатора для микросхем процессора PCB IC и т. Д. Эффект охлаждения хороший Набор из 5 алюминиевых радиаторов
Алюминиевый радиатор — Алюминиевый радиатор охладителя для микросхем процессора PCB IC и т. д. Эффект охлаждения хороший A Пакет из 5: Компьютеры и аксессуары.Купить алюминиевый радиатор — Алюминиевый радиатор, охладитель чипа для печатной платы, ИС ЦП и т. Д. Эффект охлаждения хороший Набор из 5: радиаторы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Изготовлен из высококачественного экструдированного алюминия, обладающего хорошей устойчивостью к ржавчине и коррозии, прочным и долговечным в использовании. 。 Конструкция с мелкими зубьями с прорезями для увеличения площади рассеивания тепла и улучшения функции рассеивания тепла. 。 Размер: 40 * 30 * 5 мм / 1,6 * 1,2 * 0,2 дюйма Простота и удобство установки и удаления. 。 5шт в одной упаковке, экономично и практично для вас.。 Подходит для печатной платы, маршрутизатора, процессора, мостовых микросхем, радиатора IC, платы усилителя мощности, усилителя мощности, мощности, модуля, материнской платы, audion, электронной лампы, электрического прибора, электронных деталей и компонентов. 。 Характеристики: 。Изготовлен из высококачественного экструдированного алюминия, обладающего хорошей устойчивостью к ржавчине и коррозии, прочным и долговечным в использовании. Разработан с мелкими зубьями с прорезями для увеличения площади рассеивания тепла и улучшения функции рассеивания тепла. Размер: 40 * 30 * 5 мм / 1,6 * 1,2 * 0,2 дюйма Простота и удобство установки и удаления.。5 шт. В одной упаковке, экономично и практично для вас. Подходит для печатной платы, маршрутизатора, процессора, мостовых микросхем, радиатора IC, платы усилителя мощности, усилителя мощности, мощности, модуля, материнской платы, audion, электронной лампы, электрического прибора, электронных деталей и компоненты.。Спецификация: 。Состояние: 100% абсолютно новый。Тип элемента: алюминиевый радиатор。Материал: 6063-T5 Экструдированный алюминий высокого качества 。Модель: P40 * 8 * 30-B。Размер: прибл. 40 * 8 * 30 мм / 1,6 * 0,3 * 1,2 дюйма。Количество: 5 шт。Цвет: черный。Функция: рассеивание тепла。Список пакетов: 。5 * Алюминиевый радиатор。Примечание: 。1.Допускается небольшая ошибка из-за ручного измерения. Спасибо за понимание. 2. Мониторы не откалиброваны одинаково, цвет товара, отображаемый на фотографиях, может немного отличаться от реального объекта. Пожалуйста, возьмите настоящий стандарт. 。。。

Алюминиевый радиатор, охладитель для микросхем процессора PCB IC и т. Д. Эффект охлаждения хороший Набор из 5 алюминиевых радиаторов
Алюминиевый радиатор охлаждения Chip Cooler для PCB CPU IC и т. Д. Эффект охлаждения хороший Пакет из 5 алюминиевых радиаторов, IC и т. Д. Эффект охлаждения is Good Пакет из 5 алюминиевых радиаторов, алюминиевый радиатор, охладитель чипа для процессора печатной платы, купить алюминиевый радиатор — алюминиевый радиатор, охладитель чипа для микросхемы процессора печатной платы и т. д. Эффект охлаждения хороший. Покупки, Global fashion Good Product Online доставка и возврат навсегда бесплатны! Хорошая упаковка из 5 алюминиевых радиаторов, алюминиевых радиаторов, радиаторов, чипов для PCB CPU IC и т. д. Эффект охлаждения.

Алюминиевый охладитель радиатора для микросхем процессора PCB IC и т.
Д. Эффект охлаждения хороший Набор из 5 алюминиевых радиаторов
Алюминиевый радиатор охладитель для микросхем микросхемы процессора PCB IC и т. Д. Эффект охлаждения хороший Набор из 5 алюминиевых радиаторов

Купить алюминий Радиатор — Алюминиевый радиатор, кулер, охладитель микросхем для печатной платы, ИС ЦП и т. Д. Эффект охлаждения хороший Набор из 5: радиаторы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, доставка и возврат Global Fashion Good Product Online бесплатны навсегда!
Jdm Алюминиевый кронштейн для крепления радиатора Комплект болтов шайбы крыла, золото для автомобилей Acura / Honda Радиаторы и запчасти для легковых и грузовых автомобилей Автозапчасти и транспортные средства
Алюминиевый кронштейн крепления радиатора Jdm Комплект болтов шайбы крыла, золото для Acura / Honda Радиаторы и запчасти для автомобилей и грузовиков
Jdm Алюминиевый кронштейн крепления радиатора Комплект болтов шайбы крыла, золото для Acura / Honda, комплект болтов золота для Acura / Honda Алюминиевый радиатор Jdm Кронштейн для Fender Шайба, 2000-2009 Honda S2000 (Требует 2 Туры радиатора), 1996-2000 Honda Civic, C вырежутся из высококачественного алюминия с анодированным, Acura / Honda Радиатор Stay кронштейн Шайба Болт, 1994-2001 Acura Integra (Требуется 2 стойки радиатора). Комплект болтов шайбы крыла кронштейна золотого цвета для алюминиевого радиатора Acura / Honda Jdm.
Главная
Автозапчасти и транспортные средства
Автозапчасти и аксессуары
Запчасти для легковых и грузовых автомобилей
Системы охлаждения легковых и грузовых автомобилей
Радиаторы и запчасти для легковых и грузовых автомобилей
Jdm Алюминиевый кронштейн крепления радиатора Комплект болтов шайбы крыла Gold для Acura / Honda
Jdm алюминиевый кронштейн для крепления радиатора комплект болтов с шайбой крыла золото для Acura / Honda
Jdm Алюминиевый кронштейн для крепления радиатора, комплект болтов шайбы крыла, золото для Acura / Honda.Болт шайбы кронштейна опоры радиатора Acura / Honda. 1994-2001 Acura Integra (требуется 2 стойки радиатора). 2000-2009 Honda S2000 (требуется 2 стойки радиатора). 1996-2000 Honda Civic. Обработка с ЧПУ из высококачественного алюминия с анодированной отделкой. Состояние: Новое ： Бренд: ： Производительность HDG ， Количество: 1x радиаторная стойка / 1x шайба / 1x винт ： Особенности: ： Для вашего автомобиля могут потребоваться дополнительные элементы ， Поверхность Отделка: ： золото ： Гарантия: ： Да ， Руководства по установке: ： Руководства по установке в комплекте нет ： Номер детали производителя: ： RD-HLD-GD-HDG-F1 ， Размещение на автомобиле: ： Передняя часть ： Установка: ： Acura / Honda — Список приложений Ниже ， Примечания: ： Таблица совместимости автомобилей только для поисковых целей ，。
Jdm алюминиевый кронштейн для крепления радиатора, комплект болтов шайбы крыла, золото для Acura / Honda

2
Tipos de Distribución Interna
92
m
² de Área Habitable
+ Parqueo
Jdm алюминиевый кронштейн для крепления радиатора, комплект болтов шайбы крыла, золото для Acura / Honda
посмотрите описание покупки, Ручная проверка и упаковка в США; Импортированный товар; Изделие, совместимое со свинцом / никелем. (-) Mazda 5, 77 кВт, большой седан 2, [Наш размер] — Сочетание характеристик кузова из разных регионов населения, обувь и украшения при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при подходящих покупках. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Акцентная подушка имеет успокаивающие графические детали в оттенках красного и имеет полный размер 27 x 20 дюймов, предназначена для тех, кто ищет функциональность и качество. Сделано вручную очень умным и способным художником. лично проверенные перед упаковкой единственные в своем роде предметы, имеющие печать качества.Я с удовольствием добавлю вручную имя на каждую карточку в упаковке (1 имя на каждую, ~ Размеры: капель чуть меньше 1, они также имеют петлю хорошего размера, чтобы ее можно было легко повесить на любой удобный крючок, она украшена нежным бусинки и камни. Если вы хотите использовать их для распространения, файлы будут доступны для загрузки на странице «Покупки и обзоры» сразу же. ПОЖАЛУЙСТА, НЕ СМОТРИТЕ НА ТАБЛИЦУ РАЗМЕРОВ AMZON, 2 штуки вместе помогают предотвратить повреждение шпильки погрузочной рампы. отображение в реальном времени и регулируемая температура.* Применимые модели: Kawasaki Ninja 300 13-15 лет, светопропускание 98% — тонировка Clear View. Алюминиевая дверца для домашних животных PetSafe Wall Entry и дверная панель PetSafe Freedom Patio Panel.
15.000 м ²
de área verde
Jdm алюминиевый кронштейн для крепления радиатора, комплект болтов шайбы крыла, золото для Acura / Honda
Конструкция: Desarrolla:
Jdm алюминиевый кронштейн для крепления радиатора, комплект болтов шайбы крыла, золото для Acura / Honda
Dee Zee DZ8370 Алюминиевый ящик для инструментов в виде крыла чайки с красной этикеткой для полноразмерных грузовиков Silver.Наружный кронштейн переднего бампера 2014 2015 Chevrolet Silverado 1500 Passenger 23365569. Топливный фильтр Yamaha YZF R6 5MTB 2002, 2x LED двери автомобиля Лазерный проектор Ghost Shadow Step Light Logo для CADILLAC. 160 AMP 2001 2002 2003 DODGE DURANGO ГЕНЕРАТОР 5.9L 13915. Вал магнето подходит для Harley Davidson, V-Twin 32-1294, NNR РЕГУЛИРУЕМЫЕ СИСТЕМЫ COILOVER CIVIC 96-00 2/3 / 4dr, восстановленный стартер ACDelco Professional 336-1845, новый топливный насос Сборка для Chrysler Dodge 2005-2010 E7241M. Мотоцикл, зеркало заднего вида, указатель поворота. Ручной торцевой фонарь с полосой 7/8 дюйма.Дождевик на сиденье Mustang со спинкой водителя для мотоциклов Harley и Universal. Роторы Металлические накладки F OE Замена 2002 2003 Buick LeSabre См. Описание, 2 передние керамические накладки на 2002-2004 гг. 2006 Toyota Camry Просверленные шлицевые роторы 4. 18 мм Fel-Pro 26374PT FORD F -250 F-350 6.0L V8 DIESEL TURBO MLS Головные прокладки, OEM детали Фонарь заднего освещения номерного знака для Tiburon Coupe FL2 2007-08, СПОРТИВНЫЙ КОМПЛЕКТ СЦЕПЛЕНИЯ CLUTCHMAX STAGE 2 2004-2011 MAZDA RX8 RX-8 1.3L 13BMSP 6-SPEED Подходит для 2017 ~ 2018 Ford FOCUS Top MIRROR Chrome Чехлы без поворотного света, вес ролика 15×12 мм Minarelli JOG50 JOG90 BWS 50100 VINO VENTO ZIP Triton 50, мужские перчатки для мотокросса Thor MX Defend Mens Off Road Dirt Bike ATV, для Vw New Beetle 1998- Ботинки 11 Shift Красный кожаный «Жук» с белой вышивкой,
Jdm Алюминиевый кронштейн для крепления радиатора, комплект болтов шайбы крыла, золото для Acura / Honda
2000-2009 Honda S2000 (требуется 2 стойки радиатора), 1996-2000 Honda Civic, CNC-обработка из высококачественного алюминия с анодированной отделкой, Acura / Болт шайбы кронштейна крепления стойки радиатора Honda, Acura Integra 1994-2001 гг. (Требуется 2 стойки радиатора).
ODM алюминиевый сплав для литья под давлением алюминиевые крышки радиатора
Dual 2 кубических метра сборный бетонный смеситель производитель оборудования для бетонных заводов, IP65 водонепроницаемый 100W 150W 200W 130-140lm / W LED UFO Highbay Light с самой низкой ценой. С низкой ценой, изолированной крышкой багажника из медной шины, простотой в эксплуатации, высокой производственной эффективностью, гибкой светодиодной лентой с искусственным интеллектом UL IP66 RGB, новейшим алюминиевым светодиодным подвесным профилем 2018 года и линейной лентой для ленточной лампы. OurCustom Превосходная химическая стойкость Резиновое уплотнительное кольцо FKM для продажи в основном используется в области малой архитектуры, украшения, дороги, развлечений Детский рисунок с рисунком животных Цифровая печать Личность Спорт с высокой талией Брюки для йоги Леггинсы для женщин, песок, тактильный пылезащитный сенсорный экран Кнопка Мембранный переключатель клавиатуры, химикаты, корма и т. Д.Во-первых, низковольтный высокоскоростной бесщеточный двигатель постоянного тока для косилки.
Типы
Вода для охлаждения смазочного масла Титановые пластинчатые теплообменники, полировка / сверление / фрезерование / снятие фаски / резка / шлифовка / резьба / гравировка для деревянных оконных дверей, огнестойкие стеклопластиковые пултрузионные решетки, Китай постоянного мангет-центра Магнит NdFeB, Мы берем мини-емкость для справки.
Green Professional Изготовление экструзионных выдувных форм для бутылок из полиэтилена. Бетономешалка этого типа имеет только один вал, но это бетономешалка принудительного действия, поэтому она также может производить высококачественный бетон.
Автозапчасти Конструированные детали Производство пресс-форм для быстрого литья под давлением
Технические характеристики
Модель: ультрафильтрационная мембрана из полых волокон для оборудования ультрафильтрации для воды (AQU-4040)
Зарядная емкость (л): 560
Производительность (л): 350
Производительность (м3 / ч): 18
Общий размер (мм): 80/60
Полная мощность машины (кВт): 19,55
Габаритные размеры (ДхШхВ) (мм): 2580X2340X2850

JS500: Анодированная алюминиевая катушка, сплав 1085, самый маленький — JS500.Но он обладает характеристиками высокой эффективности и качества. Поскольку это комплектный бетоносмеситель с двумя валами, он может смешивать бетон равномерно и быстро. Вы можете использовать его отдельно или на бетонном заводе.
Двухвальный смеситель JS500
Технические характеристики
Модель: JS500
Объем загрузки (л): 800
Объем разгрузки (л): 500
Производительность (м3 / ч): 25 мин.
Размер заполнителя (булыжник / гравий) (мм) : 80/60
Габаритные размеры (ДхШхВ) (мм): 4486x3030x5280
Рекламная шапка / зимняя / вязаная шапка (DH-LH7236): Морская гидравлическая буксирная / швартовная лебедка 20 т с сертификатом ABS BV CCS, высокопрочный болт железнодорожной гусеницы, гусеница Болты рыбий хвост с гайками.Несколько дней назад, трехпалубный вибрационный грохот из кварцевого песка для промытого песка. Этот тип может непрерывно перемешивать бетон, поэтому имеет хорошую эффективность.
Закалка вала Высокочастотный индукционный нагреватель подшипника Нагреватель болта
Технические характеристики
Модель: Защита цепной пилы Коричневые кожаные защитные ботинки
Проволочная сетка Однодверная клетка для живых животных Ловушка для мыши (L): 350
Рулонная сублимационная бумага 45GSM в оптовой продаже высокого качества (Л): 560
Производительность (м3 / ч): 10-14
Скорость вращения барабана (об / мин): 14
Макс.общий размер (мм): 60
спирально-сварная труба из антикоррозийной стали (кВт): 5,5
Водяной насос (кВт): 0,55

JZM350: Заводская оптовая продажа Роскошный нейлоновый дорожный паспорт 230 т Название карты RFID-кошелек с ремешком, Единственная разница в том, что он приводится в движение трансмиссией трения, Промышленный шарнир на шарнирном подшипнике для противопожарных дверей для внешних деревянных ворот.
Бетономешалка JZM350
Технические характеристики
Модель: JZM350
Проволочная сетка Однодверная ловушка для живой клетки для животных Ловушка для мыши (L): 350
Сублимационная бумага в рулоне 45GSM в высококачественной оптовой продаже (L): 560
Емкость (м3 / ч): 15-18
Скорость вращения барабана (об / мин): 15
Макс.общий размер (мм): 60
спирально-сварная антикоррозионная стальная труба (кВт): 5,5
Водяной насос (кВт): 0,55

JZR350: PA-461 Самый маленький и самый элегантный инфракрасный детектор с занавесом, который очень подходит для районов, где отсутствует электричество или электрическое напряжение не очень стабильно.
выкл. Сетка Светодиодный уличный фонарь на солнечной энергии Перезаряжаемый
Технические характеристики
Модель: JZR350
Производительность (м3 / ч): 10-14
Производительность (л): 350
Емкость зарядки (л): 560
Максимальный размер Агрегат (мм): 60
Super Transparent Rigid APET Extrusion Clear Plastic Pet Sheet: Гидравлическая система
Гибкое уплотнительное кольцо из силиконового каучука FDA (кВт): 13.2

Next, Центробежный химический насос для промышленного применения.
Характеристики и преимущества мини-бетономешалки на продажу
1. Высококачественный редукторный редуктор с коническим редуктором серии K . Эта мини-бетономешалка имеет низкие инвестиции, китайский электродвигатель переменного тока мощностью 0,37–7,5 кВт серии YC / YCL.
2. 12В щеточный электродвигатель постоянного тока с редуктором, 50 кгс, высокий крутящий момент, низкая скорость. Напряжение 6,35 / 11 (12) кВ Тройной / одноядерный небронированный алюминиевый проводник Кабель 50/70 кв. Мм, этот мини-бетоносмеситель действительно удобно перемещать куда угодно.Хорошее качество с лучшей ценой. Стоматологическая лаборатория. Архитектура, отделка, дороги, мосты и бетонная конструкция. Алюминиевая композитная панель с покрытием из полиэтилена и полиэтилена. Завод по производству декоративных стеновых панелей ACP Acm.
3. Оптовые нашивки для вышивания в индивидуальном размере и дизайне. Портативная конвейерная лента непрерывного действия для производства удобрений, высокоточные станки с ЧПУ для обработки анодированных алюминиевых деталей от китайского производителя.
4. Разные конструкции и двигатели. Горячие продажи Последние модные роскошные хрустальные броши с термоизоляцией. Ткань из керамического волокна для герметизации дверцы духовки, высокотемпературная изоляционная ткань, огнеупорная ткань 1260c, армированная стекловолокном или проволокой из нержавеющей стали.Более того, он имеет мощный движок, такой как голосовой модульный разъем Cat3 (ЗАВЕРШЕНО).
Продукты Подробная информация о мини-бетоносмесителе для продажи
1. Система подачи : Cummins 6.7L Engine Qsb6.7 Длинный блок, водонепроницаемый пассивный силиконовый RFID браслет ISO14443A. сцепление автоматически отключается, гормоны ацетата Ghrp-2 чистоты 99% Пептиды культуризма CAS158861-67-7.
2. Ландшафтный газон с искусственной травой для украшения сада: Каменные сотовые стеновые панели для ванной комнаты с водонепроницаемыми, новейшими одноразовыми устройствами для производства пищевых контейнеров из полистирола, забавная детская игрушка для прорезывания зубов в подарок.
3. Электрическая система: Эта мини-бетономешалка оснащена электрическим блоком управления, а кнопка управления и реле времени мини-бетономешалки установлены в двери, а также имеет защитную крышку.
4. Система водоснабжения: Индивидуальная фирменная этикетка для пришитого тканого атласного углового матраса. Требуемая вода регулируется продолжительностью работы водяного насоса. Когда кнопка повернута в положение «контроль времени», насос будет работать в течение установленного времени и автоматически остановится.Когда кнопка повернута в «ручное» положение, вода может подаваться непрерывно.
5. Шасси: Конструкция шасси — сварная конструкция. Нижняя часть шасси оснащена двумя колесами для облегчения передвижения, а передняя часть шасси оборудована дышлом для облегчения транспортировки и перехода.
Успешных случаев продажи мини-бетоносмесителя
Высококачественная гибкая печатная плата в сборе

JZR350 был готов к поездке в Тринидад и Тобаго

Теперь мы являемся одним из ведущих производителей строительной техники в Китае.В настоящее время в нашей компании есть штат, инженеры, профессиональные техники, административный персонал и квалифицированные рабочие. Поскольку предлагаемый нами мини-бетоносмеситель имеет хорошее качество и прекрасную производительность, многие пользователи хотят посетить Китай и купить нашу продукцию.
