Как правильно подключить отопление в частном доме

Содержание

1. Подключение батарей отопления в частном доме
2. Как правильно выбрать место
3. Однотрубная схема
4. Двухтрубная схема
5. Как правильно провести отопление в частном доме: теория и практика
6. Принцип работы системы водяного отопления
7. Структура водяного отопления
8. Характер циркуляции теплоносителя
9. Особенности монтажа отопления в частном доме
10. Что нужно для подключения газового котла
11. Как монтируют трубопроводы
12. Выбор материала для труб отопления
13. Несколько способов провести трубы отопления в коттедже
14. Отопительные приборы в системе отопления частного дома
15. Видео: схема отопление частного дома своими руками
16. Схемы подключения батарей отопления в доме

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

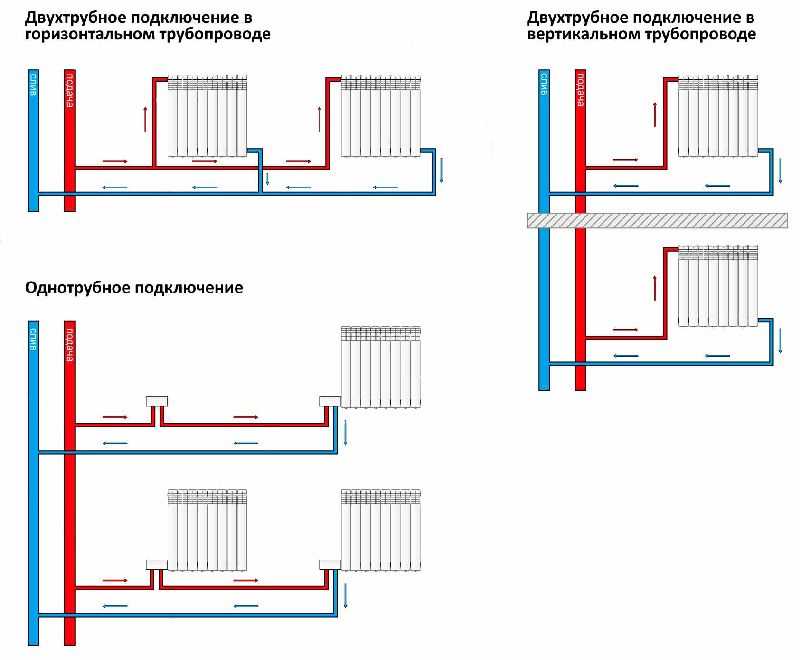

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

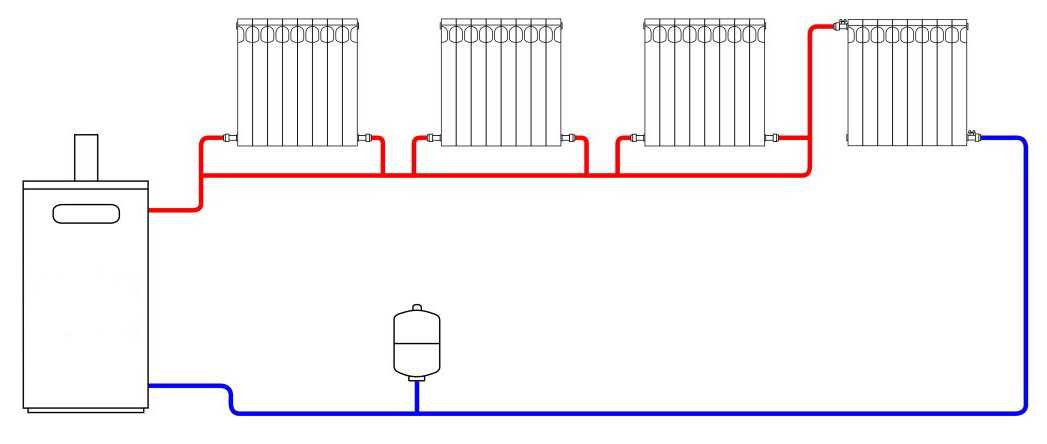

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

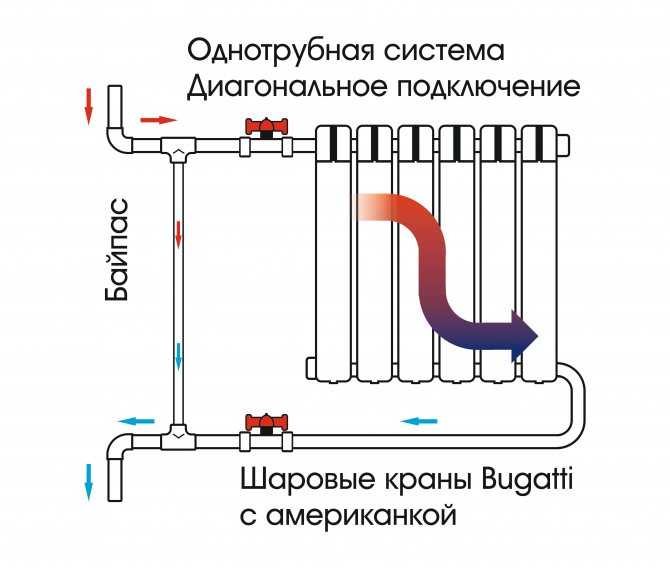

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

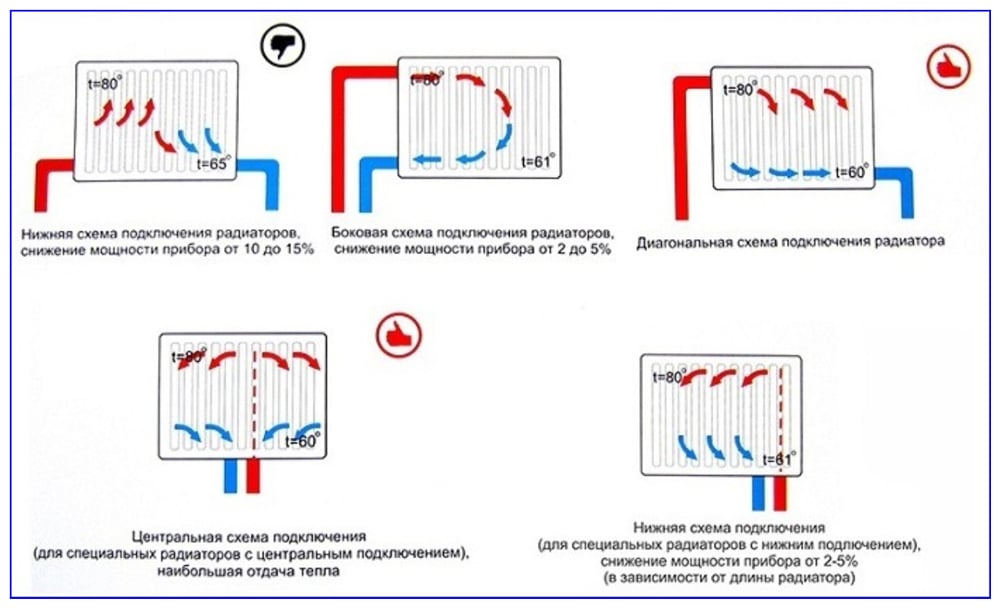

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Приветствую всех! Мне необходимо заменить обычный стальной радиатор на алюминиевый при условии однотрубной нижней подачи воды. Нашим сантехникам я не доверяю, поскольку уже однажды они мне устанавливали алюминиевую батарею, и это закончилось печально. Они сделали подачу снизу, выпуск сверху по одну сторону батареи, в результате чего прогревается только первая секция. То же самое хотели сделать и с новыми радиаторами, буквально за руку схватил, показал, что у них получилось раньше. Подумали, решили, что лучше сделать с другой стороны батареи верхний выпуск. Посоветуйте, пожалуйста, какие схемы подключения радиаторов оптимальные, как правильно делать – все на верхнюю или как? И какое подключение радиаторов отопления лучше?

Несомненно, лучше делать верхнюю подачу. Здесь работают законы физики – горячая вода легче холодной, поэтому при верхнем выпуске, но нижней подаче (независимо от стороны выпуска), радиатор отопления будет просто «тормозить». В крайнем случае можно будет сделать нижнее подключение радиаторов, но с другой стороны. Вы знаете, как правильно смонтировать лучше сантехников, поэтому отправляйте их, откуда пришли. Идеальный вариант схемы подключения батарей – когда нижний выпуск и верхняя подача с противоположной стороны. Именно на эту схему рассчитаны радиаторы, и именно так вы получите заявленную теплоотдачу. Если так не получается в принципе, можно попробовать нижнюю подачу и нижний выпуск уже с противоположной стороны, хотя это не совсем правильно, поскольку к пониженной теплоотдаче добавляется еще и повышенное сопротивление циркуляции.

Ситуация такая – покупал дом летом, систему отопления, естественно, проверить не додумался, поверил на слово хозяину. Теперь вот возник вопрос – систему запустил, все батареи теплые, кроме одной. Как подключить радиатор отопления в частном доме, что бы и он был теплым?

Не грешите на хозяина предыдущего. Скорее всего он тут ни при чем и подключение радиаторов отопления в частном доме уже выполнено правильно, а у вас собрался воздух в радиаторе. Просто спустите с него воздух. Там должен быть специальный клапан!

Подскажите, какая будет схема подключения батарей отопления в доме – вводная инфа следующая: имеет двухтрубная система отопления. То есть, вода подается по одной трубе, а отводится по другой. Если я правильно все понял, в таком случае используется независимое и параллельное подключение всех нагревательных элементов. У меня поставлены радиаторы из алюминия, компании Сиалко. Так как их подключать: снизу вверх или наоборот сверху вниз?

Рома, в твое случае схема подключения отопления в частном доме простая и понятая – только сверху вниз и никак иначе)))

Нужно избежать воздуха – это основная проблема всех систем отопления. Поэтому и схема системы отопления в частном доме должна быть обязательно такой, чтобы она обеспечивала сбор воздуха именно там, где его проще всего выпустить или стоит автомат, а не там где воздуху приспичит. Как я понимаю, нужно сделать небольшой наклон труб, тогда пузырьки будут передаваться по всей сети. Ну а вся сеть предусматривает распределение на несколько веток, после чего и делается разводка батарей. Конечно, если на каждой отдельной ветке поставить по насосу, то ни о каком воздухе не может быть и речь – все будет отлично работать и так!

Вот как то не так все однозначно! Способы подключения радиаторов отопления в частном доме бывают разные, это понятно. Но нужно понимать, что двухтрубная система может быть как с нижним, так и с верхним разливом – от этого все зависит. Я так понимаю, что у Романа нижний разлив. Так что тут конечно других вариантов и быть не может – вода поступает в радиатор сверху, а выходит снизу. Так что как-то по другому там ничего не придумаешь.

Спасибо за статью. Вопрос более конкретный — как подключить радиаторы отопления в частном доме, если я хочу поставить стальные и не горизонтально, как обычно их ставят, а вертикально. Ставлю Лидея – высота их 120, ширина 30, а толщина 10. Не скажется ли вертикальный монтаж на качестве прогрева? И если греть будет нормально, то как лучше подключить – сбоку или снизу?

Ну если у вас обычная, привычная схема подключения батарей отопления в частном доме, то все будет работать идеально, если просто уберете боковые крышки! Подключать можно как вашей душеньке угодно, только не забывайте, чтобы после подключения оставалась возможность простого развоздушивания. Если говорить про красоту подключения, то лучше все-таки снизу и в пол, или же направить углы в стену. Как то так.

Хочу Марсу ответить. Когда-то делал такое подключение батарей отопления в частном доме – соединение низ-низ невозможно изначально, из-за особенностей строения батареи теплоноситель с трудом подымается до верха. Поэтому часть батареи будет оставаться холодной! Можно сделать верх-низ, но опять таки из-за особенностей внутренних протоков та часть, которая находится с другой стороны от подключения, тоже не будет прогреваться. Так что в итоге остается только один реальный и эффективный вариант – подключаться по схеме верх – них и по диагонали.
А как сказал Андрей, лучше подключаться из стенки, а то наружное подключение будет смотреться ой как некрасиво!

Марс, как правильно установить радиаторы отопления в частном доме в вашем случае вы уже поняли. А я по моделям радиаторов хотел бы отметить – лучше берите Керми, которые для больниц делались – у них внешняя панель плоская, без рельефа. Идеально будет смотреться!

Уважаемые, вы классные варианты подключения радиаторов отопления в частном доме насоветовали Марсу, только забыли уточнить, какой именно модели у него Лидея используется)))) Если это модели 22, 31 или любые другие, у которых нет нуля в конце, то вертикальный монтаж нельзя проводить! Просто там ребра, которые внутри, расположены горизонтально! Так что если перевернуть радиатор, он никак не сможет выйти на указанную производителем мощность, как бы вы не собирали его и не подключали!

Скажите, какие схемы подключения радиаторов отопления в частном доме возможны, если они из стали. Как лучше сделать: подачу и обратку внизу оставить. Или как? Радиаторы будут стоять разные – и по 60 сантиметров, и по метр двадцать.

Ну, есть разные схемы отопления частного дома, которые делаются своими руками, можете фото посмотреть. Идеальный вариантом будет так называемый по диагонали, когда подача делается вверху, а обратку внизу, но с противоположной стороны.
Если выбираете односторонний вариант, то он подойдет для моделей, у которых длина не больше одного метра, а если длина большая, то при таком подключении другая сторона будет греться очень слабо.
Вариант подключения низ-низ будет более-менее нормально работать на коротких батареях, а вот у моделей, которые длиннее 150 сантиметров в таком случае верхняя часть не будет прогреваться.

Поставил в доме твердотопливный котел, хочу чтоб работал самотеком, но насос тоже поставил, сделал односторонее подключение батарей. Знакомые сказали, что по диагонали лучше, а как у меня батареи не будут прогреваться. Вот теперь не знаю что делать или переделывать?

Частный дом, установил котел Вайлант и двухтрубное подключение батарей (6шт) последовательно (вверху — подача, внизу — обратка). Котел на 60 градусов работает 1 мин, после чего отключается на 5 мин. Воздух спускаю в каждой батарее и в самой высшей точке системы через кран Маевского. Батареи одинаково еле теплые по всему дому. В чем может быть проблема в котле или еще что?

Подключился к батарее и провел трубы с кухни в кладовую. Разводка холодная (воздух выгнал). Нужен совет.

Как правильно провести отопление в частном доме: теория и практика

Как бы хорошо ни был утеплён дом, в наших климатических условиях без искусственного обогрева не обойтись. Ведь в любом случае зимой будут потери тепла, а их нужно восполнять. Жителям многоквартирных домов выбирать особо ничего не приходится, там отопление обычно «идёт в комплекте» и мало что можно изменить. А вот в частном секторе проблемы проектирования и реализации отопительной системы возложены на домовладельца. Именно хозяин будет заниматься её управлением и обслуживанием. С одной стороны, это бремя: даже если будут приглашены специалисты, придётся разобраться в том, как провести отопление в частном доме, как система комплектуется и функционирует. Но также очевидно, что есть огромный плюс, потому как застройщик сам выбирает наиболее приемлемый именно для его условий вариант: вид топлива, отопительное устройство, способ разводки.

Принцип работы системы водяного отопления

Есть системы, где в качестве теплоносителя выступает воздух, либо производится его непосредственный нагрев прямо в помещениях. Мы же будем говорить о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), так как подавляющее большинство наших соотечественников отдают предпочтение именно им. Принцип работы довольно прост: котёл нагревает воду, вода движется по замкнутому контуру из труб, через поверхности радиаторов она отдаёт тепловую энергию воздуху в комнатах, вода остывает и снова попадает в котёл – цикл повторяется многократно.

Циркуляция – это краеугольный камень водяного отопления

Структура водяного отопления

Все жидкостные отопительные системы имеют схожий набор элементов:

1. Отопительное устройство. Как правило, это котёл. Но также из кирпича может быть построена дровяная печь с водяной рубашкой или камин с теплообменником. Топливо для генератора тепла может использоваться любое, начиная с электричества и заканчивая соляркой (в основном, всё зависит от его доступности для конкретного объекта). Если есть возможность подключиться к магистральному газу – это будет лучший вариант в соотношении «цена/практичность».
2. Отопительные приборы. Чаше всего используют радиаторы (чугун, алюминий, биметалл). Во многих случаях довольно удачным решением будет создание водяного тёплого пола. Также провести отопление в частном доме можно с использованием конвекторов, которые запитываются от водяной системы.

Тёплый пол и радиаторы без проблем могут «уживаться» в одной отопительной системе.

Трубопровод в виде закольцованного контура служит для транспортировки теплоносителя. Есть множество схем прокладки труб, выбор зависит от общестроительных факторов и общей структуры отопительной системы.

Вспомогательное оборудование. Для нагнетания воды в трубах применяются циркуляционные насосы. Запорно-регулирующая арматура (краны, клапаны, термоголовки) позволяет сбалансировать теплоотдачу, качественно распределить тепло по дому. Расширительные баки нужны, чтобы в случае необходимости снять избыточное давление. В закрытых системах для контроля давления используют сбросные клапаны.

Характер циркуляции теплоносителя

Жидкость в системе отопления может циркулировать естественным путём, или принудительно. Оба способа имеют свои достоинства и недостатки, их выбор существенно влияет на функционал системы:

• Принудительная циркуляция осуществляется электрическим насосом, который монтируется на трубе обратки или подачи. Повышенное давление в закрытой системе позволяет качественно отапливать большие дома, в том числе в несколько уровней, при этом температурный режим будет очень просто регулировать.
• Естественная циркуляция (гравитационная система) происходит за счёт того, что нагретая и остывшая вода отличается по плотности. Это открытые системы с нормальным давлением, тут не применяются зависимые от электричества устройства. Такой вариант хорошо подойдёт, если электроснабжение в посёлке нестабильное или отсутствует.

Гравитационные системы часто дополняют циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае обесточивания коттеджа тоже будет работать

Особенности монтажа отопления в частном доме

Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.

Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам. Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание

Что нужно для подключения газового котла

Необходимая мощность отопительного устройства определяется на стадии проектирования. Котёл должен обеспечить достаточно тепла, чтобы компенсировать его потери через ограждающие конструкции. Можно ориентироваться на цифру 1 кВт мощности на каждые десять квадратных метров площади здания в климате средней полосы РФ. Конечно, речь идёт о доме с хорошей теплоизоляцией.

Обратите внимание! Котлы могут обеспечить не только обогрев помещений, но также давать горячую воду для бытовых нужд. Тут есть два пути решения: купить двухконтурное устройство, либо в систему с одноконтурным котлом установить накопительный бак косвенного нагрева.

Бак косвенного нагрева не имеет ТЭНов, температура воды повышается за счёт змеевика-теплообменника, подсоединённого к отоплению.

В частных домах для отопительных устройств при необходимости оборудуют отдельное помещение – котельную, где, кроме генератора тепла, также располагают вспомогательные элементы. Особенно актуально это может быть, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции, в гравитационной системе при расположении на первом этаже должен быть установлен в приямке. Заметим, что современные настенные модели компактны и красивы, они могут быть установлены в любой комнате, например, в кухне.

Для подключения газового котла необходимо позаботиться о подведении к нему электрического питания и водяных труб (холодная подающая, исходящая ветка ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то совсем не обязательно вести трубу через перекрытие на крышу, для турбированных газовых котлов можно применить коаксиальный дымоход, проходящий через наружную стену.

Обратите внимание! В помещении, где располагается котёл, необходимо установить датчик утечки газа.

Как монтируют трубопроводы

Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать своеобразное дерево, где основной контур, как ствол, выполнен большим диаметром, а от него к радиаторам отходят более тонкие трубы для подключения. В сложных системах могут использоваться трубы 3-4 разных диаметров, что позволяет в оптимальном количестве подавать теплоноситель в разные участки системы, при этом экономить на материалах сразу и на энергии – во время эксплуатации.

На данной схеме указана распространённая для частных домов градация диаметров

Выбор материала для труб отопления

Трубопроводы из металла хороши своей прочностью и стабильностью линейных размеров при нагревании. Обычная сталь в последнее время используется редко, так она слишком сильно подвержена коррозионным разрушениям, и в таких трубах быстро накапливаются отложения. Нержавейка и медь на порядок практичнее, но застройщиков вполне объяснимо отпугивает высокая стоимость материалов, а также сложная технология сборки таких трубопроводов.

Полимерные трубы намного проще в монтаже, во многом из-за этого особенно популярным стал полипропилен, который научились паять почти все домашние мастера. Трубы из сшитого полиэтилена собирают на пресс-фитингах, для этого необходимо иметь специальное дорогостоящее оборудование, но его можно взять на прокат – сама технология не сложная. По физическим свойствам нечто среднее между металлическими и полимерными образцами представляет собой металлопластиковая труба, которая собирается на резьбовых фитингах.

Для соединения труб из сшитого полиэтилена потребуются тиски для опрессовки фитинга и клещи для расширения трубы

Пластиковые трубы дешевле, чем металлические, они долговечнее и обладают меньшим гидравлическим сопротивлением. Среди недостатков – большее температурное расширение полимеров, опасность механических повреждений.

Обратите внимание! Для создания отопительных систем необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная фольгированная оболочка (её зачищают на краях перед пайкой), либо внутренний слой из стекловолокна.

Несколько способов провести трубы отопления в коттедже

Первое, что придётся выбирать – наличие/отсутствие отдельной подачи и обратки. По этому принципу выделяют такие виды:

• Двухтрубное отопление имеет отдельный подающий и отдельный обратный трубопровод. Радиаторы здесь легко регулируются и не зависят друг от друга, система хорошо справляется со своими задачами в доме любой площади.
• Однотрубное отопление имеет только одно кольцо (выполняет функции как обратки, так и подачи). Оно несколько дешевле, но его целесообразно использовать только в небольших домиках, где отопительных приборов немного. Главный потребительский недостаток подобных конфигураций – последний радиатор заметно холоднее первого.

В двухтрубных системах каждый радиатор запитывается носителем примерно одной температуры

Трубопроводы отопления можно вести как по полу (допустим, в стяжке или между лагами), так и в районе потолка (в том числе на чердаке). Если отопление собрать аккуратно, то трубы будут неплохо смотреться, даже если проложены открытым способом по стенам.

В частных домах почти всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним розливом (подающий трубопровод, выходя из котла, поднимается и тянется вверху здания), где есть стояки, могут быть применены в коттеджах в несколько уровней, но они требуют больше капитальных вложений.

Отопительные приборы в системе отопления частного дома

По традиции у нас для теплообмена используются радиаторы, которые, как правило, монтируются под окнами. Здесь они взаимодействуют с холодным воздухом, нисходящим от оконных проёмов, и создают конвективное движение воздушных масс.

В зависимости от способа обвязки эффективность радиатора будет меняться

Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Набирая радиатор из разного количества секций, мы можем сделать отопительный прибор необходимой мощности. Но продуктивность батарей также зависит и от материала, например, алюминиевые и биметаллические модели считаются самыми производительными.

Обратите внимание! Для регулировки теплоотдачи радиаторы снабжаются специальными устройствами. Они могут управляться вручную, но есть и автоматические приспособления, которые изменяют интенсивность протока, реагируя на температуру воздуха в комнате.

Есть несколько вариантов обвязки радиаторов. Если боковое подключение в основном используют, если нужно провести отопление в квартире со стояками, то диагональное и нижнее подключение больше характерно для частного сектора, где распространена горизонтальная разводка трубопроводов. Диагональная обвязка отлично зарекомендовала себя с крупными батареями. Нижняя – наименее эффективная среди других видов, но в закрытых системах с циркуляционным насосом она работает хорошо и, кроме того, наиболее удобна для монтажа.

Обратите внимание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы подключать параллельно трубопроводу. Это единственный способ, который позволит балансировать систему.

Для реализации параллельного подключения оставляют участок основного кольца, который будет пропускать теплоноситель даже в том случае, если краны на отопительном приборе полностью закрыты

О том, как правильно провести отопление в частном доме, можно говорить долго, но всё равно много важных нюансов останутся в тени. Между тем, цена ошибки тут слишком велика, а мелочей просто не существует. Именно поэтому мы настоятельно рекомендуем по максимуму воспользоваться помощью профессионалов, особенно по части проектирования и обвязки оборудования.

Видео: схема отопление частного дома своими руками

Понравилась статья? Поделитесь с друзьями:

Схемы подключения батарей отопления в доме

Построив камин своими руками на даче или в частном доме, вы создадите не только дополнительный источник отопления жилища, но и самое уютное место для отдыха всей семьи. Разобраться в кладке не сложно, но необходимо понимать принцип его работы. Рассмотрим, как сделать камин в доме своими руками используя чертежи и схемы, правильно выбрать конструкцию исходя из квадратуры помещения и рассчитать параметры постройки.

Качественная отопительно-варочная печь — идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.

Печь камин — универсальный агрегат, который подойдет как для быстрого согрева на даче в зимний период, так и качественного постоянного отопления. Мы рассмотрим виды печи камина применяются дачниками и чем они отличаются, а также расскажем какие материалы понадобятся для её постройки своими руками.

Небольшая печка для дачи из кирпича может быть сделана за короткий срок и своими руками, без помощи профессионала. Мы расскажем о подготовке фундамента, о том, какие материалы лучше выбрать для кладки печи, и как правильно подготовить кирпич и глину, чтобы печка служила долго и хорошо обогревала ваше жилище.

Садоводу не чуждо творчество во всем, что касается любимого загородного участка. Применение нестандартных решений может коснуться всего — способа посадки огурцов, окраски дома или, например, способа хранения дров. Рассмотрим самые необычные идеи укладки дров, а также оригинально выполненные и украшенные поленницы.

Циркуляционный насос необходим в системе отопления каждого частного дома, благодаря этому устройству можно значительно поднять эффективность обогрева за счет автоматизации процесса и повышения скорости подачи теплоносителя. О том как правильно выбрать насос и рассчитать какой нужен для вашей системы, мы расскажем в нашей статье.

Пол теплый водяной, который подключен от централизованного отопления или котла, идеально подойдет для обогрева частного дома или дачи. Мы расскажем все об укладке теплых полов в домах с бетонными и деревянными перекрытиями, начиная от расчета материала до выбора и укладки напольного покрытия.

Выбор дров для отопления частного дома имеет большое значение, так как разные породы дерева имеют различную теплоотдачу и характеристики горения. Правильно подобранные и подготовленные дрова являются залогом тепла в доме на протяжении всей зимы.

Copyright © «Всаду.ру» 2010-2017 Копирование и видоизменение материалов сайта возможно только после письменного согласия правообладателей.
Статьи защищены законом об авторских и смежных правах, при цитирование материалов проекта «Всаду.ру» прямая открытая ссылка на vsadu.ru обязательна.
Все права защищены.

Мы можем оповещать вас о новых статьях,
чтобы вы всегда были в курсе самого интересного.

Продолжить Нет, спасибо

Источники: http://www.portaltepla.ru/radiatori-otopleniya/podkluchenie-radiatorov-otopleniya-v-chastnom-dome/, http://teploguru.ru/sistemy/otoplenie-v-chastnom-dome.html, http://vsadu.ru/post/shemy-podkljucheniya-batarej-otopleniya-v-dome.html





Как вам статья?

схемы, способы и лучшие варианты подключения батарей

Автор: Компания FULLSAR HOUSE

Комфорт в современном доме в первую очередь определяется наличием отопления и удобством его эксплуатации. Именно поэтому выбирают водяное отопление.

И обеспечить полноценный обогрев каждой комнаты поможет оптимальная схема подключения радиаторов отопления в частном доме.

• Виды водяного отопления

• Конструкция радиаторов

• Способы разводки труб

• Однотрубная система

  • Достоинства и недостатки

• Двухтрубная система

• Коллекторная система

• Смешанная система

• Схемы подключения радиаторов

  • Диагональное подключение: подача сверху

  • Диагональное подключение: подача снизу

  • Нижнее подключение

  • Верхнее подключение

  • Боковое подключение

  • Одностороннее нижнее подключение

• Как можно улучшить эффективность радиаторов

• Выбор оптимального способа подключения радиаторов

• Фото подключения радиаторов отопления

Виды водяного отопления

Водяное отопление – способ передачи тепла в помещение при помощи жидкого теплоносителя. Нагревательными приборами служат радиаторы или трубы в системе «теплый пол». Самая распространенная система отопления – с помощью разводки труб и установки радиаторов во всех помещениях. Она легко монтируется, практична и недорога.

Радиатор служит для передачи тепла от теплоносителя в помещение с помощью конвекции и излучения. Эффективность зависит от равномерности прогрева батарей. А равномерность напрямую определяют способы подключения радиаторов отопления в частном доме.

Конструкция радиаторов

Конструктивно батареи могут быть сборными из нескольких секций и неразборными (панельными). Разборные можно удлинять, добавляя секции, или укорачивать. В любом радиаторе вверху и внизу имеется коллектор для прохода воды.

В секционных конструкциях в каждой секции имеется небольшой вертикальный канал, соединяющий верхний и нижний коллекторы. Вертикальные проходы имеются и в панельных моделях.

Радиатор имеет четыре входа. Задействованы обычно только два. К ним подсоединяются трубы подачи и «обратки» горячей воды. Остальные два отверстия входа заглушаются пробками, в одну из них монтируется краник Маевского для стравливания воздуха.

Способы разводки труб

От конструктивных особенностей разводки трубопроводов зависит эффективное подключение радиаторов в частном доме и комфортность эксплуатации коттеджа.

Виды разводки труб:

• Однотрубная;
• Двухтрубная;
• Коллекторная, или лучевая;
• Смешанные схемы.

Однотрубная система

Эту систему монтируют в многоэтажных домах. Но нередко она встречается в старых одноэтажных домах. В коттеджах современно постройки ее, как правило, не используют.

Достаточно эффективна при обогреве небольшого дома или дачи площадью до 50 м². Но при устройстве однотрубной системы отопления в домах большой площади все плюсы системы теряются.

• Основная конструктивная особенность однотрубной разводки – все отопительные приборы подсоединены последовательно к одной трубе.
• Варианты подключения: параллельно трубе и последовательно.
• Вторая схема морально устарела и неэффективна – при протечке радиатора приходится полностью отключать отопления, невозможно отрегулировать температуру одной отдельно взятой батареи. Поэтому ее не следует устанавливать в новых домах.

Достоинства и недостатки

Эта система отопления имеет немало достоинств при использовании в небольших домах:

1. Она немного конструктивно проще и поэтому дешевле двухтрубной.
2. Современные термовентили позволяют регулировать температуру каждого радиатора в отдельности (при параллельном подключении). Это позволяет не наращивать длину радиаторов в каждом последующем помещении, как это делалось раньше.
3. Установка кранов позволяет отключать каждую батарею.
4. Однотрубная система отопления быстрее прогревается, чем двухтрубная.
5. Одна труба выглядит красивее, чем две.

Недостатки:

1. Падение температуры на каждом последующем радиаторе значительное. В большом доме терморегуляторов недостаточно для балансировки системы. Поэтому для равномерного прогрева всех комнат придется увеличивать количество секций батарей – на 10% в каждой следующей комнате.
2. Считается, что однотрубная разводка дешевле, чем двухтрубная. Но это верно для небольших домов и дач. В больших – стоимость радиаторов превышает экономию на трубах.
3. При наращивании длины радиаторов могут возникнуть сложности с их размещением.
4. Однотрубную систему невозможно адаптировать для обогрева двухэтажного дома.

Двухтрубная система

При двухтрубной системе подключения горячая вода поступает в батарею по трубе напрямую от котла, а остывшая уходит в «обратку». Эта система предпочтительнее для крупных современных коттеджей. Достоинства:

1. Практически во все радиаторы поступает теплоноситель одинаковой температуры. Поэтому обеспечивается равномерный прогрев всех помещений. И поэтому практически нет необходимости регулировать обогрев каждой комнаты.
   Конечно, если проект сделан грамотно.
2. Система легче регулируется, чем однотрубная.

Коллекторная система

Характеризуется тем, что от коллектора на каждый радиатор или часть системы идут отдельно трубы подачи и обратки. В чистом виде используется редко, и только в очень небольших зданиях. Или в тех случаях, когда важно все трубы проложить скрытно под полом.

Смешанная система

При проектировании обогрева просторного или двухэтажного здания невозможно использовать лучевое подключение или однотрубную систему.

Двухтрубная также будет делиться на части – на каждый этаж или крыло здания отдельно.

Практически устройство отопления сводится к тому, что от коллектора идут отдельные магистрали на разные части здания. Система обогрева каждой части здания используется двухтрубная.

• Иногда часть системы может быть и однотрубная – например, для отопления пристройки, веранды или зимнего сада.
• По факту устройство отопления имеет конструкцию, комбинированную из двух-трех схем.
• Недостатки: требует наличия грамотного проекта и установки термоголовок на каждую батарею.
• Плюс – можно спроектировать устройство отопления для построек любой этажности и конфигурации.

Схемы подключения радиаторов

Существуют различные варианты подключения радиаторов отопления в частном доме. От них зависит направление струй теплоносителя внутри батареи и теплоотдача. И соответственно эффективность отопления. Ниже описаны все виды подключения радиаторов в частном доме к трубам подачи теплоносителя.

Диагональное подключение: подача сверху

Считается, что эта схема наиболее эффективна. При проектировании теплоотдача радиатора с такой схемой принимается за единицу, для остальных видов подключения при расчетах принимаются понижающие коэффициенты. Горячая вода поступает сверху, распределяется по всем секциям через верхний коллектор, охлаждается и опускается вниз.

Затем уходит в трубу обратки. Площадь батареи прогревается равномерно, и отдача тепла максимальна.

Диагональное подключение: подача снизу

Обратное подключение (горячая вода подведена внизу, в обратку вода поступает сверху) неэффективно и неправильно, его использовать нельзя. Образуется застойная зона в нижнем углу батареи под патрубком подключения обратки. Эффективность теплоотдачи снижается примерно на 20 %.

Нижнее подключение

Трубы подачи и обратки проложены под батареей и подсоединены к нижним патрубкам. Такую схему часто применяют в частных домах исходя из эстетических соображений. Трубы практически малозаметны.

Теплая вода поступает в нижний патрубок и поступает вверх. Эффективность теплоотдачи радиаторов при этой схеме ниже, чем при диагональном подключении с верхней подачей.

Но стоит различать особенности отопления в частном доме и многоквартирном жилье. В многоквартирных домах по технологическим причинам скорость теплоносителя велика, насосы качают воду практически непрерывно.

Поэтому горячая вода не успевает подняться вверх, радиатор прогревается не полностью. Соответственно отдача тепла снижена.

• В частных домах скорость подачи воды невысокая.
• Поступающий горячий теплоноситель успевает подняться вверх и равномерно прогревает всю батарею.
• К тому же котел работает не постоянно, а только часть времени.
• В результате эффективность этой схемы подключения меньше, чем у диагональной, процентов на пять.
• И ее можно использовать в доме с индивидуальной системой отопления.

Верхнее подключение

Это скорее пример. Прогреваться будет только верхний коллектор радиатора. Низ батареи всегда будет холодным. Поэтому подключать отопительный прибор таким способом не следует.

Боковое подключение

Традиционная схема подключения радиаторов в многоэтажных домах. Не самая эффективная схема в плане теплоотдачи. При подключении батарей к трубе обратки подача нижняя, при подключении к трубе подачи – подключение верхнее. К сожалению, это единственный технологически оправданный способ подключения радиаторов в многоэтажных домах.

• Способ не очень эффективный, особенно при длинных батареях. Маленькие радиаторы прогреваются неплохо.
• Длинные батареи прогреваются примерно наполовину – в дальнем конце образуется застойная зона.
• Просто напора не хватает, чтобы распределить воду по всем секциям. Еще хуже обстоит ситуация с батареями, в которых подача идет снизу.
• Потеря эффективности при таком подключении может составить до 20% и выше.

Использовать такое подключение в частном доме нежелательно. Только в ситуации, когда невозможно подключить другим способом из-за особенностей размещения радиатора и недостатка места.

Одностороннее нижнее подключение

Применяется на панельных радиаторах и на адаптированных секционных. Практически равнозначно боковому подключению с подачей сверху. Эффективность теплоотдачи снижена. Применяется такой способ подключения в тех случаях, когда важно скрыть трубы в полу.

Как можно улучшить эффективность радиаторов

Первый вариант: существуют батареи, рассчитанные на нижнюю схему подключения. В них заглушено нижнее отверстие между первой и второй секцией.

И вода вынужденно поднимается в верхний коллектор и распределяется по всем секциям. Аналогично выполняются батареи для верхнего подключения. Для устройства заглушки выпускаются специальные клапаны.

Выбор оптимального способа подключения радиаторов

Эффективность и экономичность системы отопления коттеджа слагается из нескольких факторов. Это КПД теплогенератора, способ разводки труб и правильное подключение радиаторов в частном доме.

• Грамотное проектирование позволит свести к минимуму количество радиаторов, труб, регуляторов, фитингов и использовать котел подходящей мощности.
• Но и от качества монтажа всех устройств и трубопроводов зависит немало.
• Поэтому при обустройстве своего дома нужно уделять внимание всем этапам работ – от проекта до исполнения.
• Тогда отопление дома не потребует переделок и дополнительных хлопот по балансировке. И будет вызывать только положительные эмоции.

Для одностороннего подключения в пробку радиатора устанавливают удлинитель потока Это фитинг с резьбами с диаметром условного прохода 16 мм.

Фактически это трубочка, удлиняющая трубу подачи. Теплоноситель поступает на большее расстояние в длинной батарее. И соответственно радиатор прогревается сильнее.

Фото подключения радиаторов отопления

Виды отопления – лучшие системы для вашего дома

Real Homes пользуется поддержкой своей аудитории. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот почему вы можете доверять нам.

(Изображение предоставлено Bisque)

Подпишитесь на нашу рассылку

Получите лучшие идеи домашнего декора, советы по рукоделию и вдохновение для проектов прямо на вашу почту!

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Существует несколько различных типов систем отопления для дома, но многие из нас мало задумываются о том, что они из себя представляют, или о видах топлива, которые они используют. На самом деле, только когда наши системы отопления начинают выходить из строя или нас беспокоит стоимость их эксплуатации, мы думаем об их замене или модернизации того, что у нас уже есть.

Но важно быть в курсе различных вариантов систем отопления, из чего они состоят и какое топливо они потребляют, чтобы мы могли сделать наши дома комфортными и гарантировать, что наши счета будут как можно меньше. Знание потребностей в техническом обслуживании вашей конкретной системы жизненно важно для ее долговечности и безопасности в доме.

Здесь мы даем вам краткую информацию о различных предлагаемых типах отопления, стоимости установки и о том, как вам нужно ухаживать за вашей системой отопления.

Объяснение различных типов систем отопления

В общих чертах системы отопления состоят из части, которая вырабатывает тепло, и части, которая распределяет эту мощность по дому. Они используют различные источники энергии, но чем бы ни питался ваш, эффективная система является ключом как к домашнему комфорту, так и к максимально возможному снижению счетов.

В США наиболее распространены три типа систем отопления: те, которые используют печь, те, которые используют бойлер, и те, которые используют тепловой насос. Но верно сказать, что большинство домов в США отапливаются либо печью, либо котлом. Между тем в Великобритании большинство домов отапливаются котлами. Но есть и другие способы обогреть свой дом.

(Изображение предоставлено Frontline Bathrooms)

Системы принудительной вентиляции

Системы принудительной вентиляции используют — здесь нет ничего удивительного — воздух для распределения тепла по дому через систему воздуховодов и вентиляционных отверстий.

Печи, тепловые насосы или водяные змеевики могут использоваться в системах с принудительной подачей воздуха, причем первые являются наиболее распространенным вариантом в США.

Печи

«В этой системе используются те же воздуховоды, что и в кондиционере», — говорит Рене Лангер, сертифицированный специалист по HVAC
, Pick HVAC (открывается в новой вкладке). «Недостатком является то, что печь может быть довольно шумной во время работы, и может потребоваться некоторое время, чтобы печь выдула теплый воздух из холодных каналов».

Печи могут работать на газе, электричестве или жидком топливе. «Газовые печи — наиболее распространенный вариант печи, особенно в северных штатах, где зима намного холоднее», — объясняет Бейли Карсон, эксперт по уходу за домом в Angi . «Природный газ эффективнее электричества, недорог и быстро нагревается.

«В то время как газовые печи более популярны в более холодном климате, электрические печи более распространены в районах с более мягкими зимами», — продолжает она. «Хотя они чрезвычайно эффективны и имеют низкие затраты на техническое обслуживание и установку, они, как правило, имеют более высокие ежемесячные расходы и требуют больше времени для нагрева, чем альтернативы».

Сколько вы заплатите за печь? «Установка газовых печей, как правило, стоит от 3800 до 10 000 долларов, а высокоэффективные модели стоят на 100% дороже», — говорит Бейли. ‘Установка электрических печей стоит в среднем 2000 долларов.’

‘Маслотопки стоят в среднем от 6750 до 10000 долларов за дом площадью от 1600 до 2000 квадратных футов. Хотя нефть можно купить и хранить, обеспечивая запас в холодные дни, и они оказывают меньшее воздействие на окружающую среду, чем природный газ, они выделяют угарный газ, сопряжены с высокими затратами на топливо и требуют хранения нефти на месте».

Тепловые насосы

Тепловые насосы являются альтернативой печам. Они используют электричество для передачи тепла, которое собирается из воздуха, воды или земли за пределами вашего дома. Наиболее распространенным типом является воздушный тепловой насос.

«Стоимость тепловых насосов варьируется от 4000 до 7250 долларов в зависимости от дизайна и размера вашего дома, модели и марки теплового насоса и затрат на установку в вашем регионе», — говорит Бейли.

Обратите внимание: если в вашем доме нет воздуховодов, у вас все равно есть возможность использовать тепловой насос, называемый тепловым насосом с мини-сплит-системой.

Системы лучистого отопления

Системы лучистого отопления могут распределять тепло от котла через паровые радиаторы или радиаторы горячей воды. Паровые радиаторы — это более старая технология, и они не так эффективны, как современные системы. Радиаторы горячей воды можно увидеть в новых домах.

«Бойлеры нагревают воду и пропускают горячую воду или горячий пар через ваш дом по трубам», — объясняет Кристина Мигелес, специалист по ремонту Fixr.com .

Правильный расчет параметров котла имеет решающее значение. Это решается с помощью расчета теплопотерь. На него будут влиять размер дома и строительные материалы, уровень изоляции и воздухонепроницаемости, а также ваши потребности в горячей воде.

Для многих домов в Великобритании подойдет комбинированный котел, обеспечивающий нагрев радиаторов и горячую воду по мере необходимости. Для больших домов с более высоким спросом на горячую воду может потребоваться системный котел, обеспечивающий нагрев радиаторов или напольного отопления, вешалки для полотенец и горячую воду через накопительный бак.

В Великобритании с 2005 года обязательными являются конденсационные котлы, которые используют отработанное тепло дымовых газов для предварительного нагрева холодной воды, поступающей в котел, и поэтому являются намного более эффективными, чем старые модели.

Однако стоит отметить, что в конденсационных котлах требуется конденсатная труба для отвода конденсата. Иногда это связано с отходами под кухонной раковиной, но обычно они сливаются наружу. Это важное эстетическое соображение для владельцев старинных домов, и его следует учитывать перед установкой котла.

Также необходимо тщательно спланировать расположение дымоходов котлов, иначе они могут испортить фасад здания. Они также склонны к замерзанию, поэтому нуждаются в утеплении.

«Как и в печах, большинство котлов вырабатывают тепло за счет сжигания ископаемого топлива, но в качестве среды используется горячая вода, а не воздух», — объясняет Дрю Мауро, менеджер по продажам Green Wave Distribution .

По данным HomeAdvisor (открывается в новой вкладке), газовый котел стоит в среднем 5589 долларов.

В Великобритании замена старого газового котла на новую энергоэффективную модель с термостатическими радиаторными клапанами обычно стоит около 2500 фунтов стерлингов, в то время как замена жидкотопливного котла с термостатическими радиаторными клапанами обычно стоит 3200 фунтов стерлингов, по данным Energy Saving Trust.

Стоимость установки системы отопления на сжиженном нефтяном газе в Великобритании немного ниже, чем на жидком топливе, поскольку резервуар обычно предоставляется поставщиком газа в аренду, но эксплуатационные расходы немного выше. Резервуар для сжиженного нефтяного газа можно закопать, что делает его хорошим выбором для тех, у кого ограниченное пространство для надземного резервуара для масла. LPG также предлагает варианты для газовой плиты и настоящих газовых каминов с эффектом пламени.

Системы лучистого пола

Системы лучистого пола, также известные как пол с подогревом, обеспечивают комфортное тепло и занимают мало места. Недостатком является то, что они не обеспечивают мгновенный нагрев, поэтому вам нужен хороший контроль с таймерами и регулярный, предсказуемый режим занятости, чтобы максимизировать комфорт и энергоэффективность.

«Полы с лучистым теплом адаптируются и хорошо работают с солнечными системами горячего водоснабжения и геотермальными системами отопления, среди прочего», — говорит Татьяна Сорокина, руководитель отдела отопления и кондиционирования воздуха в Home Alliance (opens in new tab ).

Однако есть и недостатки. «Такая система требует дорогостоящих услуг по установке и обслуживанию отопления, и она может не подходить для многих домов, в зависимости от фундамента и пола. Полы с воздушным подогревом и электрические лучистые полы являются дополнительными вариантами, хотя оба они непомерно дороги для большинства бытовых нужд», — добавляет она.

Теплый пол излучает тепло при низкой температуре, и если вы объедините его с тепловым насосом, последний будет наиболее экономичным.

Электрическое отопление

Электрическое отопление является альтернативой приборам для сжигания топлива и может быть электрическим отоплением сопротивления или тепловым насосом.

Если вы выберете электрический нагрев сопротивлением, это может быть электрическая печь (см. выше) или комнатные обогреватели. Обратите внимание, что тепловые насосы предпочтительнее электрического нагревания сопротивления в большинстве климатических условий, по данным Министерства энергетики США, которое заявляет, что они сокращают потребление электроэнергии на 50 процентов по сравнению с электрическим отоплением сопротивления.

«Электрическое отопление часто используется в виде плинтусных обогревателей, — говорит Рене Лангер. «Преимущество этого отопления в том, что установка и оборудование относительно недорогие. Недостатком является то, что электрическое отопление может быть довольно дорогим, особенно если вы живете в районе с высокими тарифами на электроэнергию». нет магистрального газа и нет места для хранения других вариантов топлива или негде установить дымоход для отопительного прибора.

Наиболее распространенным электрическим вариантом в Великобритании является аккумулирующее отопление, работающее от более дешевого электричества в непиковые периоды, например, Эконом 7 и Эконом 10. Стоит изучить варианты альтернативной системы, которая может снизить эксплуатационные расходы.

Электричество обычно используется в качестве решения для обогрева пола в небольших помещениях, а не для обогрева всего дома.

Солнечные системы отопления

Солнечные системы отопления используют энергию солнца для нагрева жидкости, при этом тепло передается непосредственно внутрь вашего дома или в систему хранения. Обратите внимание, что может случиться так, что вам понадобится вспомогательная система для обеспечения надлежащего обогрева помещения.

«Солнечные панели намного дороже в установке, чем большинство других систем отопления, и стоят от 18 000 до 40 000 долларов за установку и расходные материалы», — говорит Бейли Карсон. «Эти системы полагаются на солнечные батареи для питания теплового насоса и его компрессора. Системы солнечного отопления экологически безопасны и помогут сэкономить деньги на ежемесячных счетах за электроэнергию, но их установка и ремонт обходятся дорого». завершено с 1 апреля 2019 г.С другой стороны, стоимость самих панелей резко снизилась, а бытовые батареи позволяют хранить солнечную электроэнергию, а не экспортировать ее в сеть.

Стоит отметить, что если вы являетесь владельцем старинной британской собственности, вам необходимо тщательно все обдумать, чтобы не скомпрометировать характер вашего дома. Хотя разрешение на строительство обычно не требуется, они не должны выходить на шоссе, если ваш дом находится в заповедной зоне. Если ваш дом указан в списке, вам потребуется согласие.

(Изображение предоставлено Дугласом Гиббом)

Отопление на дровах и пеллетах

По данным Министерства энергетики США, многие современные дома среднего размера можно отапливать новейшими приборами для сжигания древесины и пеллет. Тем не менее, приобретение устройства правильного размера имеет решающее значение – проконсультируйтесь с уважаемым дилером.

Также очень важно проверить правила сжигания древесины, действующие там, где вы живете, через местный отдел строительных норм и правил.

Что еще следует знать? «Эти системы требуют больше работы, чем обычные системы отопления, поскольку пеллеты необходимо транспортировать и подавать в печь или топку», — говорит Татьяна Сорокина. «Дровяные печи, которые не работают должным образом, могут выделять угарный газ или другие вредные загрязнители воздуха».

В Великобритании стоимость установки системы на биомассе относительно высока, и вам также нужно много места для котла, теплохранилищ и относительно объемного топлива. Это означает, что обычно это вариант только для объектов с большими садами и местом для технологического помещения и хранилища топлива или надворной постройки для переоборудования.

Поскольку отопление на биомассе в настоящее время субсидируется в рамках инициативы по возобновляемому теплу (RHI) в Великобритании, при правильном проектировании это может быть рентабельным вариантом.

Стоит ли обновлять центральное отопление?

Вы из лучшей энергетической компании?

Счета за электроэнергию могут быть огромными, и многие из нас могли бы получить более выгодную сделку с другой компанией или по другому тарифу. Чтобы быстро сравнить свой ежемесячный счет с тем, что вы могли бы получить в другом месте, перейдите на uSwitch (открывается в новой вкладке) — они предоставят вам объективные цифры.

Если вашей системе центрального отопления и горячего водоснабжения более 10 лет, возможно, ее элементы не работают в полную силу, и, возможно, стоит перейти на более энергоэффективную систему.

(Изображение предоставлено The Radiator Company)

Управление системой отопления

Хорошее управление жизненно важно для эффективности системы отопления и обеспечения большего комфорта. В настоящее время широко распространены термостатические радиаторные клапаны, но дополнительный контроль можно получить, инвестировав в интеллектуальный термостат.

Достойная инвестиция, даже для наименее технически подкованных из нас, лучшие модели интеллектуальных термостатов способны изучать ваше поведение при нагреве и впоследствии оптимизировать его, что приводит к впечатляющей годовой экономии с лучшими интеллектуальными термостатами. Кроме того, эта беспроводная технология избавляет от необходимости прокладывать кабели.

Там, где необходимо проложить кабели или трубы, тщательно спланируйте их маршрут, чтобы свести к минимуму помехи. Избыточные дымоходы могут стать хорошим путем от верха до низа старого здания.

(Изображение предоставлено Frontline Bathrooms)

Отопление: что нужно и что нельзя делать

• Помните о риске возгорания, если паяльная лампа используется для пайки соединений на трубопроводе. Остановите «горячие работы» за час до окончания рабочего дня и убедитесь, что территория проверена, прежде чем она будет оставлена ​​без присмотра. При проведении работ установите датчики угарного газа и дыма.
• Убедитесь, что ваш котел ежегодно обслуживается сертифицированным инженером для поддержания его производительности и безопасности.
• Системы отопления, вентиляции и кондиционирования воздуха также следует обслуживать ежегодно, и убедитесь, что вы чистите или меняете фильтры по графику.
• Расположите термостаты так, чтобы они имели хороший поток воздуха и не подвергались воздействию сквозняков или прямого тепла от радиаторов.
• Не позволяйте никому работать с вашим котлом, если они не имеют надлежащей квалификации. В Великобритании с газом могут работать только инженеры, внесенные в Реестр безопасности газа (откроется в новой вкладке).
• Не трогайте асбест. Это опасно для здоровья и часто встречается вокруг старых труб и отопительных установок. Если вы подозреваете, что он присутствует, обратитесь за консультацией к специалисту.
• Не забывайте думать о будущем. Если вы, вероятно, захотите установить солнечные тепловые панели или другие возобновляемые источники энергии, убедитесь, что система, которую вы устанавливаете сейчас, будет работать с ними.

Трубопроводы в старых домах

Если вы хотите повысить эффективность вашей системы отопления, рекомендуется рассмотреть вопрос об обслуживании старых трубопроводов. Если в результате ваша система трубопроводов неэффективна, процесс упрощения, модернизации, промывки и добавления в радиаторы ингибиторов коррозии и известкового налета поможет сделать вашу систему отопления более эффективной.

Вы также можете попытаться минимизировать длину трубопроводов, чтобы предотвратить ненужные потери тепла и использование воды, а также изолировать резервуары для воды и горячие и холодные трубы для сохранения тепла.

Главный совет : Владельцы старинных домов должны учитывать, что столярные изделия и половицы будут нарушены при обновлении системы отопления, поэтому стоит нанять опытного столяра для работы вместе с вашим инженером-теплотехником. Доски над хрупкими потолками или те, за которые, возможно, в будущем придется снова браться, лучше всего крепить саморезами. Не делайте надрезов на верхушках балок для установки новых труб или кабелей, так как это ослабит конструкцию пола.

• Вернуться к началу страницы

Что вам нужно знать о радиаторах

Когда дело доходит до выбора правильных радиаторов для вашего дома, есть несколько факторов, которые вы должны тщательно рассмотреть, прежде чем делать инвестиции. К ним относятся:

Размер

Очень важно правильно определить размер радиаторов — рассчитайте необходимую мощность в БТЕ (британских тепловых единицах) с помощью онлайн-калькулятора, подобного этому, от The Radiator Company (открывается в новой вкладке). Инженер-теплотехник также может решить это для вас. 9№ 0003

Стиль

Что касается стиля, выбирайте современные дизайны и традиционные чугунные радиаторы. Вы можете выбрать чугунные колонны в школьном стиле или более богато украшенные декоративные модели, которые могут быть отполированы или окрашены.

Оригинальные радиаторы, которые были восстановлены и обновлены для работы с современными системами отопления, также являются опцией. Покупка невосстановленных моделей на свалке или на аукционе может показаться бюджетной, но прежде чем инвестировать, узнайте стоимость ремонта.

Если в вашем доме есть старые чугунные радиаторы, их все еще можно использовать, но лучше не трогать их во время ремонтных работ. Смойте мусор с помощью садового шланга. Области ржавчины могут указывать на утечки, но всегда стоит проверить давление, чтобы убедиться в отсутствии проблем.

Соединения

Имейте в виду, что соединения между современными трубопроводами и старыми радиаторами могут быть разных размеров.

This Чугунный радиатор от Carron — прекрасный пример того, как чугунный радиатор может придать вашему дому характер. Они требуют немного больше времени, чтобы начать работу, но отлично справятся с обогревом вашего дома.

(Изображение предоставлено Carron)

Дровяные печи

Дровяная или многотопливная печь, являющаяся главным уютным украшением комнаты, также является высокоэффективным способом обогрева помещения. В то время как большая часть тепла от открытого огня уходит вверх по дымоходу, печи герметичны и предназначены для максимально эффективного сжигания топлива.

Начиная от отдельно стоящих приборов, расположенных в углу комнаты, и заканчивая приборами, предназначенными для размещения в традиционных каминах, печи также являются гибким выбором. Они в основном доступны из чугуна или стали, но доступны в различных исполнениях и могут быть покрыты эмалью с цветным покрытием.

Двойные топочные дровяные печи Stovax Riva Studio – отличный вариант для обогрева больших помещений с перегородками

(Изображение предоставлено Stovax)

Если у вас старая модель, правильная очистка и техническое обслуживание вашей печи помогут повысить ее производительность.

Варианты топлива для печей включают дрова, уголь, мазут, газ, сжиженный нефтяной газ, электричество и пеллеты.

Если вы выберете многотопливную печь, ее можно использовать на дровах или угле, а для сжигания угля/бездымного топлива вам понадобится решетка. Эта решетка снимается при использовании бревен, так как они лучше горят на горячей подушке из золы. Как правило, твердотопливные печи производят большое количество тепла, но ими сложнее управлять, чем газовыми, масляными и пеллетными моделями. Если вы живете в зоне контроля дыма в Великобритании, вам понадобится печь, одобренная Defra .

Обратите внимание, что с 2022 года все новые дровяные и многотопливные печи в Великобритании, где бы вы ни жили, должны соответствовать законодательству об экодизайне. Для этого потребуется, чтобы печи имели КПД не менее 75 процентов. При поиске лучших печей обращайте внимание на этикетку SIA Ecodesign Ready.

(Изображение предоставлено Morsø)

Традиционные камины

Хотя традиционный открытый огонь не так эффективен, как печи, он является аутентичным вариантом для многих старинных домов. следует попытаться восстановить, а не заменить, и проверить целостность конструкции дымохода. В Великобритании найдите местного трубочиста в HETAS.

Если вы определяете новый огонь и беспокоитесь об эффективности, рассмотрите современный газовый огонь, который хорошо контролируется и обеспечивает реалистичный эффект. Если у вас нет дымохода, вы можете выбрать газовый или электрический камин без дымовых газов или камин, сжигающий биоэтанол, который не выделяет вредных газов.

В целях безопасности очень важно содержать камин и дымоход в доме в исправном состоянии.

(Изображение предоставлено Little Greene)

• Вернуться к началу страницы

Нужен ли вам интеллектуальный счетчик?

В Великобритании интеллектуальные счетчики автоматически отправляют показания вашему поставщику энергии, поэтому нет необходимости в расчетных счетах и ​​использовании, что должно помочь контролировать ваши расходы на газ и электроэнергию.

Большинство интеллектуальных счетчиков используют беспроводные сигналы или сигналы мобильного телефона и доступны в портативной форме, поэтому вы можете видеть, сколько энергии используется в кВтч и м³, а также в фунтах и ​​пенсах.

Каждой семье в Англии, Шотландии и Уэльсе к 2020 году должен был быть предложен бесплатный интеллектуальный счетчик, устанавливаемый поставщиком энергии. Они не являются обязательными, но у вас может не быть доступа ко всем доступным тарифам, если у вас их нет.

Обратите внимание, что данные, собранные интеллектуальным счетчиком, принадлежат вам, а не поставщику энергии, а это означает, что им не разрешается передавать вашу информацию третьим лицам или использовать ее в маркетинговых кампаниях без вашего предварительного согласия.

Правительство опубликовало руководство по защите конфиденциальности домовладельцев, которое включает в себя предоставление вам возможности выбирать, как часто ваш поставщик получает доступ к вашим показаниям, например, каждые полчаса. Однако, когда данные требуются для целей регулирования и когда выставляются счета, компания может получить доступ для просмотра цифр.

Другие решения для отопления

В Великобритании системы скрытого отопления, являющиеся альтернативой напольному отоплению, включают отопление плинтусами и настенными панелями. Вы также можете посмотреть на системы теплого воздуха и механической вентиляции или инфракрасные нагревательные панели.

Воздушное отопление

Воздушные отопители быстро и легко устанавливаются, и ими легко управлять. Они могут быть дооснащены или установлены в новых постройках. Посетите Johnson & Starley (откроется в новой вкладке) для получения более подробной информации.

Механическая вентиляция

В новых домах, построенных с учетом эффективной изоляции и воздухонепроницаемости, можно избежать необходимости в центральном отоплении с помощью механической системы вентиляции с рекуперацией тепла (MVHR), которая распределяет тепло, которое могло бы отдаваться деревом. горящая плита или даже бытовые приборы.

Инфракрасные обогревательные панели

Инфракрасный обогрев напрямую обогревает людей и предметы. Воздух становится теплым в качестве вторичного эффекта и дольше остается теплым, потому что он окружен нагретой термальной массой. Электрические панели просты в установке и могут использоваться с солнечными панелями.

• Вернуться к началу страницы

БОЛЬШЕ ИЗ PERIOD LIVING

(Изображение предоставлено Period Living) просто любит характерный стиль. Ознакомьтесь с последними предложениями по подписке. (открывается в новой вкладке)

Сара — независимый журналист и редактор, пишущий для веб-сайтов, национальных газет и журналов. Она провела большую часть своей журналистской карьеры, специализируясь на домах — достаточно долго, чтобы увидеть, как холодильники становятся умными, мода на декорирование включает в себя как минимализм, так и максимализм, а интерьеры, которые стирают связь между внутренним и наружным пространством, становятся обязательными. Она любит тестировать новейшую бытовую технику, выявлять тенденции в мебели и оборудовании для каждой комнаты, а также исследовать преимущества, затраты и практические аспекты улучшения дома. Неудивительно, что ей нравится применять то, о чем она пишет, на практике, и она занимается серийным ремонтом домов. Для Realhomes.com Сара делает обзоры кофемашин и пылесосов, показывая их в домашних условиях, чтобы дать нам честный, реальный обзор и сравнение каждой модели.

Петля Тихельмана: схема для частных домов

Мнение владельцев загородных домов о системе

По мнению большинства владельцев загородной недвижимости, эта схема действительно очень эффективна — петля Тихельмана. Эта система заслужила отличные отзывы. При правильном его проектировании и сборке в доме создается очень комфортный микроклимат. При этом само оборудование системы редко выходит из строя и служит долго.

Хорошо отзываются о петле Тихельмана не только владельцы жилых домов, но и владельцы дачных участков. Отопительная система в таких зданиях в холодное время года часто используется нерегулярно. Если разводка выполнена по тупиковой схеме, при включении котла помещения прогреваются крайне неравномерно. Конечно, с системой прохождения таких проблем не бывает. Но стоимость монтажа отопления по такой схеме действительно дороже, чем по тупиковой.

Мифы вокруг устройства

Если вам когда-либо приходилось сталкиваться с необходимостью делать выбор между такими системами отопления дома как проходная и тупиковая, то вы наверняка замечали, как противоречивы отзывы и мифы относительно первого варианта заполнить сетевое пространство. Между тем практика показывает, что львиная доля публикаций псевдопрофессионалов не имеет практической основы и построена исключительно в гипотетической плоскости. Итак, специалисты выделяют три самых распространенных мифа, которые омрачают славу отопления попутным движением теплоносителя:

• Такая система не нуждается в балансировке, а значит, в ее конструкции нет необходимости устанавливать на отопительный прибор вентили балансировочного типа;
• В этой конструкции диаметр и длина трубопровода могут быть преднамеренно уменьшены.
• Каждое циркуляционное кольцо имеет одинаковое гидравлическое сопротивление.

Стоит отметить, что существуют определенные государственные стандарты, а также специальные учебники, обратившись к которым можно быстро убедиться в ложности представленных выше мифов.

Пример схемы «петля»

Порядок монтажа

Работа состоит из следующих операций:

1. Монтаж котла. Необходимая минимальная высота помещения для его размещения – 2,5 м, допустимый объем помещения – 8 м.куб. м. Требуемая мощность оборудования определяется расчетным путем (примеры приведены в специальных справочниках). Ориентировочно для обогрева 10 кв. м требуется мощность 1 кВт.
2. Монтаж радиаторных секций. Рекомендуется использование биометрических продуктов в частных домах. После подбора необходимого количества радиаторов отмечается их расположение (как правило, под оконными проемами) и крепится с помощью специальных кронштейнов.
3. Протяжка трубопровода соответствующей системы отопления. Оптимально использовать металлопластиковые трубы, успешно выдерживающие высокие температурные режимы, отличающиеся долговечностью и простотой монтажа. Магистральные трубопроводы (подача и «обратка») от 20 до 26 мм и 16 мм для подключения радиаторов.
4. Установка циркуляционного насоса. Монтируется на обратке рядом с котлом. Врезка осуществляется через байпас с 3 отводами. Перед насосом необходимо установить специальный фильтр, что значительно увеличит срок службы устройства.
5. Установка расширительного бака и элементов, обеспечивающих безопасность оборудования. Для системы отопления с попутным потоком теплоносителя выбирают только мембранные расширительные баки. Элементы группы безопасности поставляются в комплекте с котлом.

Для трассировки основной линии дверных проемов в подсобных и подсобных помещениях допускается монтировать трубы непосредственно над дверью. В этом месте, чтобы исключить скопление воздуха, обязательно устанавливаются автоматические воздухоотводчики. В жилых помещениях трубы можно прокладывать под дверью в корпусе пола или в обход препятствия с помощью третьей трубы.

Схема Тихельмана для двухэтажных домов предусматривает определенную технологию. Обвязку выполняют с обвязкой всего здания в целом, а не каждого этажа в отдельности. Рекомендуется устанавливать по одному циркуляционному насосу на каждый этаж с сохранением равной длины обратки и подающего трубопровода для каждого радиатора отдельно в соответствии с основными условиями сопряженной двухтрубной системы отопления. Если установить один насос, что вполне допустимо, то при его выходе из строя отключится система отопления во всем здании.

Многие специалисты считают целесообразным установить общий стояк на два этажа с отдельной разводкой на каждом этаже. Это позволит учесть разницу теплопотерь на каждом этаже при подборе диаметров труб и количества необходимых секций в радиаторных батареях.

Схема раздельного проходного отопления по этажам значительно упростит настройку системы и позволит оптимально сбалансировать отопление всего здания. Но для получения нужного эффекта обязательно требуется врезка в петлю балансировочного крана для каждого из двух этажей. Краны можно расположить рядом непосредственно рядом с котлом.

Петля Тихельмана — надежное отопление для больших домов, как сделать

Прошли те времена, когда самотечные и однотрубные системы устанавливались с использованием стальных труб большого диаметра. Сейчас такие варианты были бы слишком дорогими по сравнению с современными двухтрубными, а также менее эффективными и стабильными.

Контур Тихельмана – одна из самых распространенных схем отопления в частных домах. Характеризуется стабильностью работы и равномерным прогревом всех радиаторов – выполняются основные требования, предъявляемые к системам отопления в частных домах.

Схема контура Тихельмана

Эту схему подключения отопительных приборов еще называют проходной. Он обеспечивает следующее:

• Для каждого радиатора сумма длин подачи и обратки одинакова.
• Гидравлические условия для каждого радиатора в системе одинаковы.

Если гидравлические сопротивления радиаторов равны, то через них пройдет равное количество теплоносителя с одинаковой температурой, соответственно их тепловая мощность будет примерно равна.

Режимы работы неодинаковых радиаторов, как установленных на расстоянии от сети, так и установленных сверху/снизу, в нишах. .. можно регулировать с помощью балансировочных вентилей на выходах.

Поток заканчивается на последнем радиаторе, обратка начинается с первого радиатора.

Где применяется

Еще одна распространенная схема отопления – тупиковая. В ней ближний к котлу радиатор будет прогреваться больше, а последний радиатор в тупике меньше других получит теплоносителя. Тупиковая схема показана на рисунке.

Для тупиковой схемы количество радиаторов в каждом плече ограничено.

Контур Тихельмана может включать значительно большее количество излучателей, чем плечо (или два плеча) тупиковой схемы. И его можно использовать для обогрева больших площадей.

На самом деле петлю Тихельмана можно использовать и для обогрева наибольшей площади одного этажа частного дома.

Как известно, тупиковая схема балансируется без проблем, и работает удовлетворительно (разница в мощности излучателей без балансировки не превышает 10%), если количество излучателей в плече не превышает 5 шт. Соответственно на 2 плеча — до 10 шт. Свыше этого количества — объем проходной схемы.

Можно ли использовать петлю Тихельмана в небольших домах? Его можно использовать даже для одного радиатора. Но скорее всего это будет проблематично и (или) не экономично. У этой схемы есть свои недостатки.

недостатки

Включение большого количества радиаторов в кольцо Петли Тихельмана приводит к увеличению диаметра трубопроводов.

Прокладки большого диаметра требуют больших затрат. Попытка уменьшить диаметры (только на концевых участках кольца требуется максимальный поток) обычно не приносит результатов. Так как гидравлические условия подключения радиаторов будут различаться, система будет сложна в настройке. Как правило, используется один и тот же большой диаметр по кольцу как на подаче, так и на обратке. Но в принципе возможно уменьшение диаметров труб к середине при условии, что длина участков с одинаковым диаметром и подачи и обратки будет примерно равна.

Более выгодна тупиковая схема, при которой подача и обратка к последнему радиатору могут быть минимального диаметра.

Второй основной недостаток связан с необходимостью обходить здание трубами по периметру по наружным стенам и возвращаться к котлу. Практически везде это сделать непросто — мешают двери, высокие окна, лестницы и прочее.

Возврат обратки большого диаметра в обратном направлении, т.е. реально прокладывать три трубы не выгодно.

В больших по площади домах, где проект отопления не выполнен должным образом, приходится заниматься «дизайном», комбинируя различные схемы, обратную разводку, чтобы обеспечить все закоулки качественным радиаторным отоплением.

В небольших домах вообще проще, выгоднее прокладывать трубопроводы вдоль стен по тупиковой схеме. Современные проекты предлагают специальные решения …

Петля Тихельмана в современных больших домах

В современном дизайне частных домов нередко встречаются дополнительные двери на террасу, в сад, в неотапливаемые помещения, а также высокие окна в пол. Вешать трубы на стены считается недопустимым элементом интерьера, не соответствующим современным представлениям.

В основном трубопровод отопления планируется прокладывать под настилом в тоннелях, одетых в теплоизоляционные оболочки, чтобы не разрушать конструкции перегревом.

Полы делаются либо по лагам, либо укладывается толстая стяжка (теплый пол). В основном используются гибкие трубопроводы, угловые фитинги не используются.

В современных домах петля Тихельмана лишается своего главного недостатка — сложности укладки замкнутого круга на трамблер. Может легко использоваться на малых и больших площадях при установке под полом.

В последнее время под высокими окнами все чаще используются внутрипольные конвекторы. Петля Тихельмана окажется подходящей схемой подключения конвекторов, более экономичной и стабильной по сравнению с балочной схемой при большом количестве (более 4 штук) отопительных приборов.

Трубы, насосы для проходного контура

Частные дома всегда сжатой планировки, нет длинных очередей к отопительным приборам, — нет повышенного гидравлического сопротивления в контурах.

Рекомендации по выполнению расчетов системы отопления излишни, так как точные теплопотери здания самостоятельно установить невозможно, а используемое оборудование стандартное, остается только выбрать подходящее из пары образцов.

Для определения диаметра труб для петли Тихельмана можно использовать табличные данные, зависимость диаметра от необходимой энергии.

При тепловых потерях до 15 кВт (150 квадратных метров) площади подойдут трубы с внутренним диаметром 20 мм. Их же применяют для магистральных линий в большинстве случаев, примерно до 8 радиаторов в кольцо.

При тепловых потерях от 15 до 27 кВт (до 250 кв.м площади) — на магистрали необходимо использовать трубы 25 мм, чтобы в дальнейшем насос работал экономичнее.

Диаметр трубопровода в контуре может быть уменьшен в соответствии с расчетом. И с указанным выше условием. В любом случае до последнего радиатора по расходу прокладывается минимальный диаметр 16 мм.

Все радиаторы соединены разводками с внутренним диаметром 16мм.

Для отапливаемых площадей до 180 кв.м. можно использовать насос 25-40, до площади 250 кв.м. — насос 25-60.

Для контура Тихельмана отлично подходят новые современные циркуляционные насосы типа Альфа, о которых можно прочитать ЗДЕСЬ

Для двухэтажного дома

Целесообразно сделать общий стояк и проложить для каждого этажа отдельное кольцо петли Тихельмана. Важно учитывать, что потери энергии для каждого этажа будут существенно отличаться, в соответствии с этим производится подбор радиаторов, а также диаметра труб.

Отдельные планы этажей позволят сбалансировать один этаж относительно другого и значительно упростят настройку системы. Важно только не забыть включить в петлю балансировочный кран для каждого этажа. Если 2 этажа, то эти краны могут располагаться рядом в котельной.

Как теплый пол подключается к петле Тихельмана

Теплый пол подключается параллельно к проходному контуру внутри каждого этажа. При этом балансировочные клапаны радиаторного контура на каждом этаже не должны влиять на работу теплого пола. Те. по схеме краны должны располагаться дальше от котла, чем включение теплого пола.

Контур теплого пола со смесительным узлом обязательно снабжается собственным циркуляционным насосом. КЗ с регулировкой ограничителя потока подключаются без дополнительного насоса, но должны учитываться при расчете общего гидравлического контура. Так как, скорее всего, потребуется более мощный насос из-за увеличения общего расхода.

Петля Тихельмана своими руками

При монтаже системы отопления нельзя забывать о вопросах слива жидкости и возможности проветривания. Поэтому, в принципе, можно обойти дверной проем с трубопроводом, но нужно не забыть поставить воздушник в самой высокой точке и обеспечить сток снизу.

Вообще, нередки случаи, когда делаются более длинные тупиковые цепи, чтобы не связываться с перепадами высот, которые вынуждает Петля Тихельмана.

Так же стоит усомниться в качестве пайки полипропилена, а можно взяться за металлопластик, как сделать качественное соединение металлопластик читайте ЗДЕСЬ

При монтаже нельзя забывать главное правила:

• защита твердотопливного котла от холодной обратки — как сделать
• установка гидроаккумулятора в систему отопления, который надо подобрать

А также многое другое.

Нельзя забывать, что петля Тихельмана — это вообще «щадящая» схема в плане неравенства гидравлических сопротивлений радиаторов, поэтому все радиаторы снабжаются настроечными отводами на обратке. Подробнее о подключении радиаторов можно узнать как

Петля Тихельмана на два этажа и более

Чаще всего такая система отопления устанавливается в больших одноэтажных домах. Именно в таких домах она работает наиболее эффективно. Однако иногда такую ​​систему собирают в двух- или трехэтажных домах. При выполнении электропроводки в таких домах следует придерживаться определенной технологии. По схеме Тихельмана в этом случае обвязывается не каждый этаж в отдельности, а все здание в целом. То есть сохраняется равная сумма длин обратки и подающего трубопровода для каждого радиатора дома.

Таким образом, петля Тихельмана для двух этажей собирается по специальной схеме. Также специалисты считают, что использовать только один циркуляционный насос в данном случае нецелесообразно. Если есть возможность, стоит установить по одному такому устройству на каждом этаже в здании. В противном случае при поломке единственного насоса отопление отключат сразу во всем доме.

Преимущества системы

Данная компоновка имеет следующие преимущества:

• отсутствие необходимости сложной балансировки;
• равномерное отопление всех помещений в доме;
• работают с максимальной эффективностью.

В тупиковых двухтрубных системах радиаторы, расположенные рядом с котлом, всегда нагреваются сильнее, чем установленные в удаленных помещениях. Чтобы исправить ситуацию, в таких схемах используются балансировочные краны. С их помощью ограничивается количество теплоносителя, проходящего через батареи, расположенные ближе к котлу. Но даже балансировка таких систем не позволяет использовать все радиаторы на полную мощность. Кроме того, при такой схеме приходится устанавливать более мощный насос.

Сопутствующая схема системы отопления, петля Тихельмана, полностью лишена таких недостатков. Все аккумуляторы в нем работают в абсолютно равных условиях. То есть балансировать не надо.

Области применения петли Тихельмана

Повышенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме используется редко. Исключение составляет магистраль с размещением радиаторов по периметру здания. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца осуществляется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется прокладывать еще одну магистраль для возврата теплоносителя в отопительный прибор.

Если контур удлинить, отодвинуть от нагревателя, увеличить сечение трубы или выбрать мощный циркуляционный насос, иначе система не сможет работать на полную мощность.

Для уменьшения расхода теплоносителя на участке подключения первых батарей следует уменьшить диаметр трубопровода, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра осуществляется только по предварительным расчетам, иначе радиаторы, расположенные на значительном расстоянии от отопительного прибора, не будут получать теплоноситель в достаточном объеме.

Получается, что использовать двухтрубную разводку с проходящим потоком воды можно только при общей длине линии 70 метров, на которой установлено от 10 радиаторов. В противном случае соответствующая проводка не оправдает вложенных средств.

Что такое петля Тихельмана

Петля Тихельмана (также называемая «проходной схемой») представляет собой схему трубопроводов системы отопления. Такая схема сочетает в себе преимущества одновременно двух распространенных схем: ленинградской и двухтрубной, имея при этом дополнительные преимущества.

По сравнению с двухтрубной схемой, при использовании петли Тихельмана нет необходимости устанавливать дорогостоящие системы управления. Нагреватели работают как один большой радиатор. Расход теплоносителя одинаков во всем контуре отопления. Нет трубных сужений и тупиковых радиаторов, в которых воздуховод хуже всего. Недостатком по сравнению с двухтрубной схемой отопления является то, что всю ветку необходимо делать трубой большого диаметра, что может сильно сказаться на стоимости всей системы в целом.

Если сравнивать с ленинградской (однотрубной) схемой, то преимущество в том, что теплоноситель не проходит по трубе мимо радиатора. Ленинградская схема очень требовательна к проектированию и монтажу схемы. При низкой квалификации выполнения ни первого, ни второго заставить воду пройти через нагреватель будет невозможно, она будет проходить по трубе мимо. Радиатор останется слегка теплым. Кроме того, в ленинградской схеме первые радиаторы по расходу воды будут горячее последующих. Так как вода доходит до них уже охлажденной. Недостаток петли Тихельмана по сравнению с «ленинградской» петлей в том, что расход трубы увеличивается почти вдвое.

Из общих достоинств хотелось бы отметить, что такую ​​схему трудно разбалансировать. Условия движения теплоносителя практически идеальны, что к тому же положительно отражается на работе теплогенератора (будь то котел, гелиосистемы или что-то другое).

Основным недостатком схемы попутного отопления являются определенные требования к помещению. На практике не всегда удается организовать круговое движение теплоносителя. Дверные проемы, архитектурные особенности и т.п. могут мешать. Кроме того, его можно использовать только при горизонтальной разводке; с вертикальной петлей Тихельмана не применяется.

Петля Тихельмана своими руками

Накладка на петлю Тихельмана в системе отопления

При самостоятельном монтаже такой конструкции необходимо обратить внимание на следующие моменты: тип и размер используемых труб , подбор мощностей задействованных компонентов и их обвязка. Также следует учитывать, что конфигурация с перепадами высот (с прокладкой труб над дверным проемом) требует отвода и отвода воздуха. Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, имеющей большую длину пути.

Поток содержит компоненты, отвечающие за безопасность системы. Они включают в себя манометр, выпускной клапан и устройство автоматического выпуска воздуха. Открытая конфигурация предполагает вертикальное наведение гусеницы перед началом уклонения, с размещением расширителя в самой высокой точке. Затем магистраль маршрутизируется к остальным компонентам сети.

На обратном пути устанавливается насос, мощности которого должно хватить, чтобы нейтрализовать сопротивление гидравлики. Система трубопроводов для котла включает в себя запорную арматуру, которая монтируется рядом с ним на обеих трубах и в районе расширительного бака. Также они крепятся к бокам насоса и к подающему патрубку, расположенному рядом с ним.

Традиционно используемые схемы отопления

1. Однотрубные. Циркуляция теплоносителя осуществляется по одной трубе без применения насосов. На линии радиаторные батареи соединены последовательно, из самой последней по трубе охлаждаемая среда возвращается в котел («обратка»). Система проста в реализации и экономична из-за необходимости меньшего количества труб. Но параллельное движение потоков приводит к постепенному охлаждению воды, в результате к радиаторам, расположенным в конце последовательной цепочки, носитель поступает значительно охлажденным. Этот эффект усиливается с увеличением количества секций радиатора. Поэтому в помещениях, расположенных рядом с котлом, будет чрезмерно жарко, а в отдаленных – холодно. Для повышения теплоотдачи в батареях увеличено количество секций, установлены разные диаметры труб, установлены дополнительные регулирующие клапаны, а каждый радиатор снабжен байпасами.
2. Двухтрубный. Каждая радиаторная батарея подключена параллельно к патрубкам прямой подачи горячего теплоносителя и «обратки». То есть каждый прибор снабжен индивидуальным выходом на «обратку». При одновременном сбросе охлажденной воды в общий контур теплоноситель возвращается в котел для нагрева. Но при этом нагрев отопительных приборов также постепенно уменьшается по мере их удаления от источников теплоснабжения. Радиатор, расположенный первым в сети, получает самую горячую воду и первым отдает носитель в «обратку», а радиатор, расположенный в конце, получает теплоноситель последним с пониженной температурой нагрева и также последним для подачи воды в обратный контур. На практике в первом аппарате циркуляция горячей воды наилучшая, а в последнем – наихудшая. Стоит отметить повышенную цену таких систем по сравнению с однотрубными.

Обе схемы оправданы для небольших участков, но малоэффективны при длинных сетях.

Усовершенствованная двухтрубная схема отопления Тихельмана. При выборе конкретной системы определяющим фактором является наличие финансовых возможностей и возможность обеспечить систему отопления оборудованием, обладающим оптимальными требуемыми характеристиками.

Функция обогрева по Тихельману

Идея изменения принципа работы «обратки» обоснована в 1901 немецкого инженера Альберта Тихельмана, в честь которого она и получила свое название — «петля Тихельмана». Второе название – «система возврата реверсивного типа». Поскольку движение теплоносителя в обоих контурах, подаче и обратке, осуществляется в одном, попутном направлении, часто используется третье название – «схема с попутным движением теплоносителей».

Суть идеи заключается в наличии одинаковых по длине участков прямых и обратных труб, соединяющих все радиаторные батареи с котлом и насосом, что создает одинаковые гидравлические условия во всех отопительных приборах. Циркуляционные петли одинаковой длины создают условия для прохождения горячего теплоносителя по одному и тому же пути к первому и последнему радиаторам с одинаковой получаемой ими тепловой энергией.

Схема контура Тихельмана:

Двухтрубная попутная система отопления — Расчет — Контур Тихельмана

Если отопление контуром Тихельмана используется для двухэтажного дома с включением в систему насоса повышенной производительности, уход необходимо принять меры для устранения шума при работе насоса. Схема Тихельмана довольно проста.

В классической двухтрубной схеме обратка отопления начинается от последнего радиатора и заканчивается котлом, а подающая начинается от котла и заканчивается последним радиатором. Получается, что первый радиатор от котла — первый на подаче и последний на обратке, соответственно последний радиатор — последний на подаче, но первый на обратке.

Это разновидность прямоточной системы, в которой теплоноситель движется в одном направлении в подающей и обратной теплотрассах. В первую очередь отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит достаточно дорого. В этом случае расход теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и имеет высокий КПД.

К недостаткам схемы Тихельмана можно отнести необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные затраты. К тому же архитектурные особенности частного дома не всегда позволяют установить открытую систему отопления с тремя трубами.

Например, дверные проемы и ряд других архитектурных форм могут мешать установке данного вида отопительной системы. Поэтому не всегда удается организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома.

Также отметим, что в большинстве случаев при монтаже систем обратного отопления реверсивного типа по схеме Тихельмана используется горизонтальная разводка. По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от своих двухтрубных собратьев.

Системы отопления, в которых теплоноситель транспортируется по двухтрубной попутной схеме, называются петлей Тихельмана. Основные особенности схем заключаются в отсутствии работы балансировки, стабильности работы. Рассмотрим технические показатели, устройство теплотрассы, возможность использования и формовки своими руками. Прежде чем выбирать подключение такого типа для частных особняков, следует разобраться в преимуществах и недостатках схемы отопления и рассчитать затраты.

Вы вводите в заблуждение тех, кто пытается найти правильные ответы для систем отопления на вашем сайте. Представленная схема петли Тихельмана по определению таковой не является. Основное преимущество петли Тихельмана состоит в том, что длины прямого и обратного участков для всех радиаторов контура должны быть одинаковыми относительно котла и насоса, что гарантирует равные гидравлические условия для всех радиаторов.
