Монтаж дымохода своими руками пошаговая инструкция: Монтаж дымохода: как правильно установить дымовую трубу

нюансы проектирования и пошаговая инструкция монтажа

Отопление частного дома чаще всего происходит с помощью твердого топлива – дров и угля. При этом сам процесс сопровождается не только выделением тепла, но и дыма, который необходимо выводить за пределы жилого дома. Это – очень важный момент во всей планировке, от которого много потом будет зависеть.

От того, как будет выбрана конструкция дымохода, насколько она хороша, удобна и практична, будет зависеть не только качество обогрева, но и комфорт жильцов, их здоровье и самочувствие.

Краткое содержимое статьи:

• Какие есть виды дымохода
• Кирпичные
• Стальные одноконтурные модульные
• Достоинства
• Недостатки
• Металлические сэндвич-дымоходы
• Гофрированные
• Дымоходы из керамики
• Асбестоцементные
• Полимерные
• Способы установки дымоходов
• Фото монтажа дымохода

Какие есть виды дымохода

Все конструкции дымоотведения различаются по типу используемого материала, задействованного в процессе монтажа и бывают:

• Кирпичные;
• Стальные модульные;
• Сэндвич;
• Гофрированные;
• Керамические;
• Абестоцементные;
• Полимерные.

Кратко рассмотрим разнообразие конструкций дымоходов, затем – способы правильного монтажа.

Кирпичные

Рассматривая фото-проекты частных коттеджей, чаще всего можно увидеть именно такой вариант монтажа дымохода – из полнотелого огнеупорного красного керамического кирпича. Презентабельность такой конструкции зависит от умелых рук каменщика.

К существенным плюсам можно отнести:

• Физическую устойчивость;
• Прогретый дымоотвод продолжительное время продолжает отдавать тепло;
• Высокий уровень пожаробезопасности.

Без рассмотрения минусов такой конструкции будет трудно определиться в том, насколько целесообразно устанавливать себе кирпичный дымоотвод или лучше заменить его на какой-либо иной вид.

К существенным недостаткам относятся:

• Ухудшение тяги из-за прямоугольной конфигурации;
• Неровность внутренних полостей хорошо собирает и накапливает сажу, пепел конденсат, которые в конечном итоге закупоривают все каналы, и дым начинает идти во внутрь помещения;
• Требуется фундамент под саму конструкцию, так как она имеет солидную массу;
• Установка – наиболее сложная, требует привлечения специалистов, хорошо знающих своё дело.

Стальные одноконтурные модульные

Собираются из нержавеющих отрезков труб с задействованием различных тройников и переходников. Также применяются более дешевые варианты – оцинкованные, быстро приходящие в негодность под воздействием кислот, температуры и влажности.

Достоинства

К плюсам такого дымоотвода относится:

• На кладкой внутренней поверхности не скапливается сажа, пепел и конденсат;
• Округлое сечение обеспечивает наилучшую тягу;
• Конструкция по сравнению с кирпичной имеет небольшой вес;
• Монтаж можно произвести быстро, не тратя значительного времени и сил;
• Высокое сопротивление ржавчине;
• При необходимости можно легко отремонтировать.

Недостатки

Наряду с существенными плюсами, стальной дымоотвод обладает такими же минусами, ставящими под сомнение целесообразность его использования:

• Образуется повышенное количество влаги во внутренней поверхности из-за повышенной теплопроводности;
• Технология требует значительных зазоров, отсутствие соприкосновений дымоотвода с деревянными конструкциями здания
• Ограниченный срок службы.

Металлические сэндвич-дымоходы

По-сути, это две трубы с разным диаметром, вставленные как матрешки одна в другую, зазоры между которыми заполнены утепляющим материалом. Отсюда и их название – двухконтурные. Их единственный существенный недостаток – высокая стоимость.

В остальном – весомые плюсы, достоинства, на которые стоит обратить внимание:

• Топочные газы медленно остывают и быстро перемещаются внутри канала;
• Незначительное образование конденсата;
• В процессе монтажа можно вывести наружу вне кровли;
• Более простые требования к установке внутри помещения и к выводу через крышу.

Гофрированные

Относится к типу гибких дымоотводов, которые можно укладывать в труднодоступных местах, там где нужен изгиб дымового канала. При изготовлении используется стальная лента. Отличаются простым и легким монтажом.

Существенный их недостаток – слишком ограниченный срок службы, быстрая изнашиваемость.

Дымоходы из керамики

Появившись на российской рынке, дымоотвод, несмотря на высокую стоимость стал очень популярен. Пожалуй, это самое лучшее, что можно себе позволить при обустройстве камина, печи, котла, бани.

Неоспоримый ряд достоинств привлекает к себе внимание:

• Гладкая структура внутренней поверхности;
• Хорошая ровная тяга обеспечивается округлым сечением;
• Отличная герметизация и термоизоляция;
• Высокая огнестойкость и жароустойчивость;
• Простота установки;
• Долговечность.

Высокая цена – их единственный существенный недостаток.

Несмотря на этот минус, проводятся различные мастер-классы на тему, как собрать дымоход, используя керамические блоки. А различных инструкций о правильном монтаже вообще предостаточно на каждом строительном портале, продающем свою продукцию и рекламирующем различные услуги.

Асбестоцементные

Совершенно не подходят для дровяных печей, так как не рассчитаны на высокую температуру топочных газов (до 300). Привлекательность такого дымохода состоит в том, что взять его можно практически даром. Легкий вес, простота монтажа и округлое сечение – его неоспоримые плюсы.

Но и недостатков намного больше:

• Прочность очень низкая;
• Теплостойкость – ужасная;
• Теплоизоляция – отсутствует;
• Изгибы сделать очень сложно;
• Соединяется резиновыми муфтами, что очень ненадежно;
• Стенки дымохода имеют пористую структуру;
• Всю конструкцию необходимо часто чистить;
• Риск возгорания сажи.

Полимерные

Так же как и асбестоцементные, имеют существенные ограничения по применению и не используются в качестве дымохода для обычной печи на твердом топливе.

Низкая жаростойкость – существенный недостаток полимерных материалов. Поэтому, когда газы во время топки не слишком горячи, можно использовать такого рода дымоход.

Среди достоинств – низкая цена, вес и простота установки.

Недостатки существеннее:

• Неустойчивы к воздействиям высоких температур;
• Отсутствует теплоизоляция;
• Вся конструкция имеет очень низкую прочность.

Способы установки дымоходов

Отопление и дымоход – конструкции, к монтажу которых нужно подойти с большой ответственностью, чтобы обеспечить безопасное проживание в доме.

Пошаговая инструкция обычно типичная для всех строительных работ. В первую очередь выполняется проектирование и расчет всех необходимых параметров, а потом – установка тем или иным способом.

Среди типов монтажа дымохода следует выделить следующие основные:

• Вертикальная установка наружу на котел;
• Монтаж через кровельное перекрытие

Следует отметить, что необходим соответствующий опыт и знания, чтобы сделать дымоход своими руками. Множество мелочей нужно учитывать на каждом этапе работ. Если опыта в строительстве маловато и отсутствует представление о том, что и как делать, то лучше доверить эту работу профессионалам, чтобы не навредить ни себе, ни окружающим.

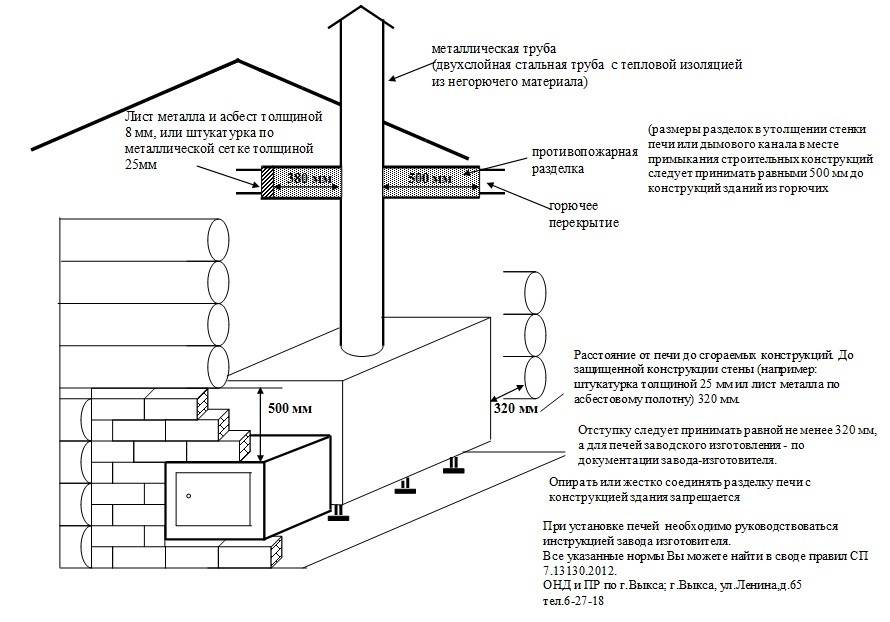

Фото монтажа дымохода

Также рекомендуем просмотреть:

• Котлы длительного горения
• Буржуйка своими руками
• Установка полотенцесушителя
• Как прочистить дымоход
• Теплоаккумулятор для отопления
• Подогрев водопровода от замерзания
• Дымоходы для газовых котлов
• Солнечный коллектор
• Отопление частного дома
• Печь своими руками
• Ливневая канализация
• Канализация в частном доме
• Водопровод на даче
• Трубы для отопления
• Вода в дом из колодца
• Камин своими руками
• Насос для скважины
• Канализация своими руками
• Радиаторы отопления
• Печь шведка
• Теплый пол своими руками

Пожалуйста, сделайте репост

Технология монтажа гибкой черепицы (мягкой кровли) своими руками: пошаговая инструкция

Кровля из гибкой черепицы — это красиво, надежно и довольно просто.

Ее вполне можно смонтировать самостоятельно, поскольку каких-то особых навыков или специальных инструментов вам не потребуется. В приведенной ниже инструкции подробно рассказано, как укладывать мягкую кровлю на всех основных участках крыши. Даже если вы не планируете делать это своими руками, полученные знания пригодятся для того, чтобы вовремя заметить ошибки или недобросовестную работу приглашенных подрядчиков.

Гибкая черепица DOCKE PIE нарезается на производстве на отдельные элементы — гонты, размер и форма которых определяются серией выпускаемого продукта. Гонты укладываются рядами с вертикальным нахлестом друг на друга и фиксируются двумя видами крепежа:

• специальными кровельными гвоздями. Общая схема мягкой кровли с указанием мест пробивки гонтов гвоздями находится в каждой упаковке;

• с помощью битумного клея. На лицевой поверхности каждого гонта расположены клеевые полосы, на которые при монтаже накладываются лепестки расположенного выше элемента. При нагреве на солнце слои битума на клеевых полосах и обратной стороне лепестков расплавляются и образуют прочный замок, работающий на межмолекулярном уровне. Поскольку механизм склеивания гибкой черепицы основан на том же принципе, что и сварка металла, он называется сваркой гонтов.

В результате при правильной установке мягкой кровли образуется герметичное, ровное и ветроустойчивое покрытие. Нанесенная на лицевую поверхность гонтов гранулированная посыпка надежно защищает материал от воздействия окружающей среды и формирует рисунок кровли.

В первую очередь отметим, что устройство мягкой черепицы возможно на кровлях с углом наклона не менее 12°. Это требование СП «Кровли», оно связано с особенностями самого материала и его укладки.

При планировании кровельных работ желательно учитывать погодные условия во время монтажа:

• укладывать гибкую черепицу лучше всего в сухую, безветренную и не очень жаркую погоду. Делать это в дождь или снег запрещается;

• на солнце склеивание гонтов происходит быстрее, однако при слишком высокой температуре они размягчаются, поэтому работать с ними будет сложнее;

• при температуре воздуха ниже +10 °C кровельные материалы, наоборот, становятся более жесткими и хрупкими, поэтому их нельзя надолго оставлять на открытом воздухе. Перед началом работ их следует выдержать в теплом помещении (не менее 24 часов при температуре от +15 °C) и затем подавать на крышу минимально возможными партиями. Перед монтажом места сгиба гонтов и нанесения мастики, а также клеевые полосы нужно дополнительно прогревать строительным феном.

Важно: установка мягкой кровли — это работа, связанная с повышенным риском при нахождении на высоте. Необходимо строго соблюдать правила техники безопасности. Для перемещения по крыше следует использовать специальные упоры, лестницы и мостики, ходить по кровельным коврам и гибкой черепице запрещается. Выход на крышу возможен только в специальной одежде и обуви при наличии страховочного оборудования.

Необходимо также дать несколько рекомендаций о том, как сделать мягкую кровлю максимально красивой и аккуратной:

• на одном скате следует использовать гибкую черепицу из одной партии, при этом перед укладкой рекомендуется перемешать гонты не менее чем из трех пачек;

• для фиксации ряда кровельных материалов используется битумная мастика. Ее нужно наносить ровным слоем толщиной не более 0,5 мм. Если мастики будет слишком много, покрытие может вздуться, а излишки вытекут на кровлю и испортят ее внешний вид;

• чтобы черепица легла ровно, перед ее укладкой на скаты наносят разметку — сетку из горизонтальных и вертикальных линий, в соответствии с которой и ведут монтаж. Это позволит избежать визуально заметных искажений монтажной линии кровли, особенно на скатах с нарушенной геометрией.

Для устройства мягкой черепицы на кровле потребуются инструменты, которые есть у любого домашнего мастера.

В качестве крепежа используются оцинкованные ершеные или винтовые гвозди следующих типоразмеров:

• длина не менее 30 мм, широкая шляпка диаметром от 8 мм — для крепления кровельных материалов (черепицы и подкладочных ковров) и доборных элементов;

• длина 50 мм с потайной шляпкой — для монтажа сплошного основания. Вместо них можно использовать анодированные или гальванизированные саморезы по дереву аналогичного размера.

Кроме того, при установке мягкой кровли понадобится специальная битумная мастика для гибкой черепицы.

Битумную черепицу укладывают на сплошное основание, которое обычно монтируют из плит ОСП-3 или влагостойкой фанеры ФСФ следующим образом:

• плиты разрезаются по длинной стороне на части размером не более 500 мм;

• ряды располагают с продольным сдвигом, чтобы не допускать стыковки углов четырех плит в одной точке;

• между каждой парой плит оставляют термокомпенсационный зазор в 3–5 мм;

• перепад высот между соседними элементами сплошной обрешетки под установку мягкой кровли не должен быть более 2 мм;

• если предусматривается установка коньковых аэраторов для вентиляции подкровельного пространства, на стыке скатов между плитами оставляется зазор в 5 см для выхода воздуха.

Если на крыше есть дымоход, по его периметру устанавливаются бруски треугольного сечения — галтели. Они нужны для того, чтобы под настилаемыми далее покрытиями в этой зоне не образовывались воздушные прослойки. С лицевой стороны галтель можно не ставить, если угол между стенкой трубы и скатом больше 120°. Если ширина дымохода более 500 мм, за ним создается разжелобок, который будет перенаправлять потоки воды и снега в обход трубы.

Подкладочный ковер нужен для того, чтобы обеспечить дополнительную гидроизоляцию и увеличить срок службы кровли. Стандарты компании Docke предусматривают использование подкладочных ковров по всей площади поверхности, где будет уложена мягкая кровля, независимо от ее угла наклона.

Перед монтажом условно разделим крышу на две части:

• ендовы (если они есть) и зона от края карнизного свеса вверх по скату на расстояние, равное длине карнизного вылета плюс толщина стены плюс 500 мм. Здесь рекомендуется укладывать самоклеящиеся ковры серии SAND FIX;

• остальные части скатов. На них можно использовать ковры с механической фиксацией.

Сначала покрываются ендовы, затем скаты, на которые полотна настилаются горизонтальными рядами с нахлестом не менее 100 мм по длинной стороне и 150 мм по торцам. Их можно укладывать как снизу вверх, так и сверху вниз, но продольные нахлесты должны делаться так, чтобы находящееся выше по скату полотно заходило на нижнее. В противном случае в зону стыка будет затекать вода.



Если устройство мягкой черепицы будет производиться сразу же после монтажа подкладочных ковров и температура окружающего воздуха выше +15 °C, самоклеящиеся ковры гвоздями фиксировать не нужно. В противном случае (длительный перерыв в работе или прохладная погода) их крепят по указанной ниже схеме.



а — крепление самоклеящихся подкладочных ковров Döcke PIE при температуре окружающего воздуха не ниже +15 °С; б — крепление подкладочных ковров Döcke PIE с механической фиксацией на основе полиэфира, а также самоклеящихся подкладочных ковров Döcke PIE при температуре окружающего воздуха ниже +15 °С; в — крепление подкладочных ковров Döcke PIE с механической фиксацией на основе стеклохолста.

По всему периметру кровли подкладочные ковры дополнительно фиксируются специальными доборными элементами — металлическими карнизными и фронтонными планками. При монтаже нужно соблюдать следующие правила:

• перед установкой с каждого элемента следует снять защитную пленку. Если этого не сделать, она со временем потрескается и испортит внешний вид крыши, а удалить ее будет проблематично;

• если для крепления водосточных желобов будут использоваться кронштейны, которые фиксируются к обрешетке, их нужно установить до монтажа карнизных планок;

• каждый доборный элемент монтируется так, чтобы один из его бортиков прижимал подкладочный ковер, а другой закрывал торцевую часть обрешетки и сплошного основания. Нижний край карнизной планки при этом должен быть направлен в сторону водосточных желобов;

• планки укладываются с нахлестом не менее 50 мм и крепятся двумя рядами гвоздей с шагом 120–150 мм. Гвозди располагаются вразбежку.

Перед тем как укладывать мягкую кровлю, проводится дополнительная гидроизоляция ендовы. Это одно из самых проблемных мест на крыше, поскольку именно здесь в теплое время года собирается вода, а зимой — снег и лед. В ендове укладывается специальное битумно-полимерное полотно, которое так и называется — ендовый ковер:

1. Он настилается поверх подкладочного ковра с небольшим (2-3 см) смещением по оси, чтобы их кромки не находились друг над другом.

2. Затем с обратной стороны ендового ковра (или на соответствующие места ската) наносится тонкий слой мастики шириной 100 мм. Ендовый ковер аккуратно прижимается и разглаживается так, чтобы под ним не осталось воздушных пузырей.

3. Дополнительно ковер фиксируется гвоздями, которые набиваются на расстоянии 30 мм от каждой кромки с шагом не более 200 мм.

4. С помощью строительной шнурки наносятся две разметки. Сначала отмечаются границы желоба — две параллельные прямые на расстоянии 100–150 мм от оси ендовы, а затем границы зоны, не пробиваемой гвоздями — такие же линии, но отстоящие от оси на 300 мм. Внутри этой зоны гибкая черепица будет крепиться только на мастику.

Ендовый ковер желательно укладывать единым куском по всей длине ендовы, независимо от угла мягкой кровли. Если это невозможно, стык нужно сделать как можно выше по скату, а нахлест (не менее 200 мм, верхнее полотно заходит на нижнее) промазать битумной мастикой.

Устройство мягкой черепицы начинается с нижней части ската — с ендовы или с одного из углов ската при ее отсутствии. Нижний ряд выкладывается из специальных гонтов — коньково-карнизной черепицы. Они имеют прямоугольную форму, разделены на три квадратные части специальной заводской перфорацией. С тыльной стороны находятся две пленки, как показано на рисунке.

При установке на карнизный свес гонты вдоль перфорации не сгибаются и не разрываются, непосредственно перед монтажом снимается пленка №1 (нижняя). Пленку №2 нужно оставить на месте.

Последовательность монтажа:

1. Если монтаж начинается в ендове, первый гонт устанавливается и подрезается по размеченной ранее границе желоба. При укладке от фронтона он располагается с отступом от перегиба торцевой планки на 10 мм и закрывает таким образом ее крепежные элементы. В обоих случаях нижняя кромка гонта не должна доходить до перегиба капельника на 10 мм, также закрывая при этом крепеж.

2. Гонт крепится гвоздями в верхних углах каждого квадрата, снизу дополнительно приклеивается на мастику. В зоне ендовы, не пробиваемой гвоздями, черепица фиксируется только на мастику. Крайний верхний уголок первого гонта срезается для отбоя воды и промазывается мастикой.

3. Каждый следующий гонт укладывается плотно встык к предыдущему, выравнивается по нижней кромке и закрепляется аналогичным образом. В нижние части квадратов гвозди пока не забиваются, это будет сделано позже.

4. Последний гонт в ряду подрезается так, чтобы его край не доходил до перегиба торцевой планки на 10 мм. Верхний уголок также обрезается и промазывается мастикой.

Как уже говорилось выше, устройство мягкой кровли на скатах ведется по предварительно нанесенной разметке. На тыльной стороне гонтов рядовой черепицы также имеются две защитные пленки. Перед монтажом снимается та, которая находится ниже, то есть на лепестках (пленка №1 на рисунке).

Гибкая черепица укладывается снизу вверх. Точка начала монтажа выбирается исходя из размеров и конфигурации крыши:

• при наличии ендовы монтаж всегда начинается от нее;

• если ендовы нет, то при длине ската более пяти метров начинают от его середины, в противном случае — от одного из углов.

Гонты первого ряда укладываются на установленную ранее коньково-карнизную черепицу с отступом в 10 мм по нижней кромке и фиксируются кровельными гвоздями. Затем гвоздями пробиваются нижние углы квадратов коньково-карнизной черепицы так, чтобы их шляпки оказались под расположенными сверху лепестками рядовых гонтов (именно поэтому на предыдущем этапе гвозди здесь не забивались). Затем лепестки рядовой черепицы приклеиваются на мастику.

Точки крепления гвоздями определяются исходя из формы гонтов и уклона ската:

• если угол мягкой кровли меньше 45° (но больше 12°, по требованиям СП), то достаточно одной линии гвоздей под серединой нижней клеевой полосы;

• при уклоне от 45° до 90° гонты дополнительно пробивают по верхним углам

Следующие ряды черепицы укладываются аналогично, но вместо мастики используются клеевые полосы нижележащих гонтов. Последний в ряду гонт подрезается так, чтобы его край не доходил 10 мм до перегиба торцевой планки. Верхний уголок гонта срезается и промазывается мастикой, чтобы создать канал для стока воды.

При устройстве мягкой кровли, в зависимости от проектного решения, применяются следующие технологии гидроизоляции конька:

• вентилируемый конек. Является частью системы вентиляции кровли, через него выходит воздух, циркулирующий в подкровельном пространстве и выводящий из него теплые влажные пары;

• обычный конек. Для выхода воздуха используются другие конструктивные элементы кровли.

Далее мы расскажем, как сделать мягкую кровлю с вентилируемым коньком, чтобы обеспечить ей необходимую функциональность и эстетическую привлекательность. Для этого под гибкую черепицу устанавливаются коньковые аэраторы:

1. Если при монтаже сплошного основания в зоне конька вентиляционный зазор для выхода воздуха сделан не был, его необходимо выпилить. Ширина зазора — 50 мм. Гибкая черепица при этом должна закрывать весь скат до его верхней границы.

2. Элементы конькового аэратора устанавливаются последовательно, соединяются через торцевые защелки и крепятся гвоздями в установленных местах.

3. При угле наклона кровли более 50° коньковый аэратор необходимо подрезать для обеспечения его необходимого раскрытия.

После этого аэратор закрывается сверху коньково-карнизной черепицей:

1. Каждый гонт разделяется на три квадрата вдоль заводской перфорации.

2. Квадратные элементы устанавливаются с нахлестом в 50% площади и закрепляются четырьмя гвоздями по центральным клеевым полосам.

3. Гонты укладываются навстречу преобладающему направлению ветра.



Если коньковые аэраторы проектом не предусмотрены, конек сразу закрывается коньково-карнизной черепицей указанным выше способом. Аналогично обустраиваются и хребты скатной кровли.

Обустройство зоны выхода дымохода производится в процессе монтажа гибкой черепицы, в тот момент, когда она подведена вплотную к трубе снизу. Для герметизации используется ендовый ковер. Из него вырезаются 4 выкройки. Их размеры указаны на рисунке (B — ширина трубы, L — ее длина в направлении ската). Расход ендового ковра при оптимальном раскрое — 800 мм плюс половина периметра трубы.

Далее производим герметизацию проходного отверстия дымовой трубы:

1. Выкройки в порядке их нумерации промазываем мастикой и наклеиваем на трубу и на скат. На скат ендовый ковер должен заходить на 200 мм со всех четырех сторон, на трубу — на 300 мм. Лицевая выкройка при этом приклеивается на уже уложенный ряд гибкой черепицы, а остальные — на подкладочный ковер.

2. Закрываем верхнюю часть ковра на трубе металлическими планками. Если труба кирпичная, делаем штробу по всему периметру и заводим в него ребра планок.

3. Заполняем место стыка трубы и планок примыкания полиуретановым герметиком.

После этого продолжается установка мягкой кровли. Сбоку при подходе к трубе гонты подводятся на расстояние 80 мм от галтели, их верхние уголки срезаются так же, как это делалось при укладке черепицы в зоне ендовы и торцевых планок. Черепица заводится на ендовый ковер и прибивается гвоздями в установленных местах, боковая часть приклеивается мастикой (ширина слоя 100 мм). Первый ряд над трубой также подрезается, чтобы отступ от трубы составлял 80 мм, и приклеивается на ендовый ковер.

В предлагаемом видеоролике процесс обустройства основных узлов кровли из гибкой черепицы проиллюстрирован на учебном макете скатной крыши. По всем вопросам, связанным с технологией выполнения монтажных работ, а также подбором материалов и подготовкой сметы для установки мягкой кровли под ключ, обращайтесь по телефонам горячей линии компании Docke или к любому из наших авторизованных партнеров.

Как установить кухонный дымоход: пошаговое руководство

6 марта 2023 г. 1 февраля 2023 г.

Вы устали от дыма и жира во время приготовления пищи на кухне? Кухонные дымоходы могут помочь решить эту проблему, удаляя дым, жир и запахи из кухни.

Установка кухонного дымохода может показаться сложной задачей, но с правильными инструментами и инструкциями вы сможете выполнить ее своими руками всего за несколько часов.

В этом руководстве мы шаг за шагом проведем вас через процесс установки кухонного дымохода , от измерения расстояния до подсоединения гибкого воздуховода.

Мы также предоставим вам некоторые последние штрихи, чтобы убедиться, что ваш дымоход работает должным образом и прекрасно смотрится на вашей кухне.

Итак, давайте начнем и вернем свежий воздух на вашу кухню!

Содержание страницы

Toggle

Инструменты и материалы, необходимые для установки дымохода

Перед началом процесса установки необходимо иметь под рукой следующие инструменты и материалы:

• Шурупы
• Заглушки
• Настенные кронштейны
• Стеновые шурупы
• Хомуты для шлангов
• Гибкий воздуховод
• Отвертка
• Дрель
• Рулетка
• Карандаш

Как установить кухонный дымоход – шаг за шагом

Шаг 1: Измерьте высоту дымохода от плиты Высота дымохода от печи

Первым шагом при установке кухонного дымохода является измерение расстояния от того места, где будет установлен дымоход. Убедитесь, что в пространстве нет препятствий, таких как трубы, электропроводка или воздуховоды. Для измерения можно использовать сантиметровую ленту.

Кухонный дымоход должен быть установлен выше 28 дюймов от варочной панели. Это необходимый шаг перед установкой дымохода на кухне, чтобы избежать опасности возгорания.

Шаг 2. Закрепите настенные кронштейны настенные кронштейны для установки дымохода

Крепление настенных кронштейнов является важным этапом в процессе установки, поскольку они обеспечивают поддержку дымохода. Для начала найдите шпильки на стене, где вы хотите установить дымоход. Для этой цели можно использовать искатель шипов. После того, как вы нашли шпильки, отметьте точки, в которых вы будете крепить настенные кронштейны.

Затем просверлите направляющие отверстия в отмеченных точках с помощью дрели. Убедитесь, что размер отверстия для вытяжной трубы кухонного дымохода немного меньше диаметра стенных шурупов, которые вы будете использовать. Это облегчит привинчивание настенных кронштейнов к стене.

Теперь возьмите настенные кронштейны и прикрепите их к стене с помощью шурупов. Убедитесь, что настенные кронштейны выровнены и правильно выровнены. Используйте спиртовой уровень, чтобы проверить уровень настенных кронштейнов. Если кронштейны не выровнены, отрегулируйте их, пока они не выровняются.

Наконец, затяните настенные винты, чтобы закрепить настенные кронштейны. Убедитесь, что настенные кронштейны плотно прикреплены к стене, так как это обеспечит правильную поддержку дымохода.

Шаг 3. Сборка деталей дымохода

Примечание. Этот шаг можно пропустить, так как большинство производителей дымоходов выполняют сборку перед поставкой изделия. Если это не сделано для вашего устройства, читайте ниже.

Следующим шагом в процессе установки является сборка частей дымохода. Для начала разложите все компоненты дымохода на ровной поверхности. Это облегчит вам идентификацию каждого компонента и обеспечит наличие всего необходимого для завершения процесса сборки.

Далее следуйте инструкциям производителя по сборке дымохода. Убедитесь, что вы затянули все винты и правильно закрепили все компоненты. Важно правильно закрепить все компоненты, так как это обеспечит устойчивость и функциональность дымохода.

После сборки частей дымохода проверьте дымоход, несколько раз включив и выключив его. Убедитесь, что дымоход работает исправно и нет утечек. Если есть какие-либо утечки или другие проблемы, разберите дымоход и устраните проблему.

Шаг 4: Подсоедините гибкий воздуховод дымоход

Гибкий воздуховод является важным компонентом кухонного дымохода. Он отвечает за выведение дыма, жира и других побочных продуктов приготовления пищи из печи или варочной панели наружу.

Вот шаги для правильного подсоединения гибкого воздуховода:

• Измерьте расстояние между дымоходом и наружным вентиляционным отверстием. Это позволит определить длину гибкого воздуховода, который вам нужен.
№
• Выберите высококачественную жаростойкую гибкую трубу, подходящую для вашего кухонного дымохода. Воздуховод должен быть изготовлен из материала, который может выдерживать высокие температуры и не легко воспламеняется.
• Как только у вас будет нужная длина гибкого воздуховода, прикрепите один конец воздуховода к
• дымоход, а другой конец к наружному вентиляционному отверстию. Убедитесь, что соединения плотные и надежные.
• Используйте клейкую ленту или другой герметик для герметизации любых зазоров в воздуховоде. Это поможет предотвратить попадание дыма, жира и других побочных продуктов приготовления пищи на кухню.
• На последней крышке труба воздуховода заканчивается крышкой кожуха, которую также закрепите клейкой лентой.
• Проверьте соединения и убедитесь, что они герметичны. Это гарантирует, что ваш кухонный дымоход работает эффективно и эффективно.
• Проверьте дымоход, чтобы убедиться, что он работает правильно и что в воздуховоде нет утечек.

Цены на трубы для кухонного дымохода смотрите здесь.

Шаг 5: Окончательная проверка Окончательная проверка

Поздравляем! Вы успешно установили кухонный дымоход. Вот некоторые последние штрихи, чтобы убедиться, что ваш дымоход работает должным образом и чтобы он выглядел наилучшим образом на вашей кухне:

Установите дымоход с кухонными навесными шкафами, чтобы закрыть его: После того, как ваш дымоход установлен и воздуховод подключен, вы можете установить кухонные навесные шкафы вокруг дымохода, чтобы придать ему цельный вид на вашей кухне. Это является личным предпочтением и не является обязательным для правильного функционирования дымохода.

Запустите дымоход на 10 минут, чтобы проверить его работоспособность: Включите дымоход и дайте ему поработать 10 минут. Это даст вам возможность убедиться в исправности дымохода и отсутствии утечек в дымоходе.

Проверьте все скорости вентилятора и кнопку автоочистки: Убедитесь, что скорости вентилятора работают правильно и что вы можете изменить скорость по желанию. Если на вашем дымоходе есть кнопка автоматической очистки, проверьте ее, чтобы убедиться, что она работает правильно.

Проверьте светодиодные фонари: Если в вашем дымоходе есть светодиодные фонари, убедитесь, что они работают правильно и обеспечивают достаточное освещение для вашей кухни.

После завершения этих последних штрихов установка кухонного дымохода завершена. Наслаждайтесь дополнительным удобством и улучшенным качеством воздуха, которые обеспечивает ваш новый дымоход!

Какой размер отверстия для выхлопной трубы кухонного дымохода?

Отверстие шириной 6 дюймов требуется для крепления выхлопной трубы или воздуховода на кухню к дымоходу. Обычно размер варьируется от 6 до 12 дюймов в зависимости от использования.

Вы должны сделать это отверстие на высоте 8-10 футов над землей дома. Так что, прежде чем делать отверстие, имейте это в виду.

Заключительные мысли

Установка кухонного дымохода — простой процесс, который можно выполнить за несколько часов. С правильными инструментами и материалами вы можете установить кухонный дымоход самостоятельно.

Я надеюсь, что это подробное руководство по как установить кухонный дымоход очень поможет вам. Если у вас есть какие-либо сомнения или возникли какие-либо трудности в процессе установки.

Наконец, не стесняйтесь обращаться за помощью к профессионалу. Кроме того, поделитесь с нами своими проблемами, оставив комментарий ниже.

Счастливый дом 🙂

Как установить дымоход? (Руководство пользователя)

Установка дымохода – непростая задача. Это может быть сложно для неопытного человека, но с правильными инструментами и знаниями это должно быть довольно легко. Это руководство покажет вам, как установить дымоход в вашем доме, чтобы вам не пришлось беспокоиться о том, чтобы тратить время в хозяйственном магазине или пытаться выяснить, какие материалы необходимы для установки.

Монтаж трубы дымохода не так сложен, как может показаться на первый взгляд. В этой статье мы покажем вам, как установить дымоход за 3 простых шага.

• Шаг 1: Очистите место, где вы хотите разместить дымоход, и убедитесь, что нет препятствий или труб, которые могут помешать его размещению
• Шаг 2: Подсоедините один конец новой трубы дымохода к дымоходу камина (или вставьте)
• Шаг 3: Прикрепите другой конец новой трубы дымохода поверх существующей конструкции крыши, такой как скатная крыша или фронтонная стена.

Как установить дымоход?

Вам, наверное, интересно, как установить дымоход. Установка трубы является неотъемлемой частью работы камина, но она может занять много времени и быть сложной, если у вас нет опыта работы с проектами по благоустройству дома. Однако, если вы будете следовать этим простым шагам, у вас не должно возникнуть проблем с началом работы над вашим проектом!

Некоторые люди могут подумать, что установка дымохода означает перекопать двор, поэтому вместо этого они предпочитают нанимать профессионалов. Тем не менее, делая это самостоятельно, вы можете сэкономить много денег, при этом обеспечивая достаточную безопасность для поставленной задачи. Для выполнения этой работы вам понадобятся некоторые основные инструменты, такие как лопаты или другое оборудование для копания, в зависимости от того, где находится ваш внешний вентилятор — над землей или под землей.

Когда вы начнете копать, обязательно измерьте ширину внешней крышки вентилятора, чтобы после завершения этого проекта у вас не возникло проблем с установкой ее обратно! Вы также должны принять во внимание, где будет проходить дымоходная труба — если на ее пути есть куст, дерево или другие препятствия, убедитесь, что они перемещены, прежде чем продолжить.

Копание часто может привести к тому, что рыхлая грязь и камни падают поверх того, что может быть под ними, что может потребовать больше работы, чем необходимо для последующей очистки. Так что подумайте о том, чтобы заранее положить несколько старых досок у входа в качестве опорных балок на случай, если что-то выйдет из строя сверх ожидаемого! Затем продолжайте копать, пока не будет достигнута желаемая глубина, которая должна оставить достаточно места для установки внешнего вентилятора.

Когда вы закончите копать, используйте лопату с плоским концом, чтобы выровнять участок и убедиться, что он абсолютно ровный, прежде чем продолжить свой проект. Вы можете добавить немного гравия или другого вещества по выбору, если это необходимо на этом этапе, чтобы создать более прочный наружный почвенный покров, но имейте в виду, что это может стоить дополнительно, поэтому бюджетируйте соответственно! Теперь просто измерьте, сколько труб дымохода вам понадобится, в зависимости от того, где находится ваш камин, и купите то, что, по вашему мнению, может работать лучше всего, основываясь на прошлом опыте — не стесняйтесь заранее спрашивать других об их собственных предпочтениях на тот случай, если у них возникнут какие-либо проблемы с установкой на место из-за дефектных продуктов или по другим причинам, не зависящим от человека, что в конечном итоге может сэкономить время и деньги! Наконец, вы можете установить свою трубу, что должно быть довольно просто, если вы будете следовать указаниям к тройнику — поместите его поверх того места, где находится ваш внешний вентилятор, и закрепите его на месте с помощью цемента.

Инструменты, которые вам понадобятся для этой работы

• Ножовка или инструмент Dremel с ножовочным полотном.
• Плоскогубцы (тиски) для поворота трубы при ее резке. Вы также можете использовать гаечный ключ с храповым механизмом, если он подходит для того же места, что и ваш обычный гаечный ключ.
• Поддон для сбора опилок или металлической стружки, образующихся при резке. Это важно, потому что вы не хотите, чтобы они упали в ваш камин, даже если они там просто сгорят. Дно коробки может подойти для этой цели, но лучше, если оно будет иметь высокие борта, чтобы ничего не выпадало из кастрюли.
• Т-образный или Y-образный соединитель, который подходит к концу дымохода. Это стандартный размер, который можно купить в любом хозяйственном магазине, строительном центре или на складе товаров для дома.
• Вы также можете использовать сантехническую замазку для герметизации стыков вместо использования ленты или утвержденного резьбового герметика (масла для труб). Если вы решите сделать это, то перед нанесением шпатлевки оберните весь стык как минимум двумя слоями тефлоновой ленты, потому что она не работает, если между деталями есть зазоры в герметике.
• Труборез для резки труб после установки (не требуется, если вы купили предварительно нарезанные детали)
• Щетка для дымохода – продается в большинстве каминных магазинов;
• вместо него можно использовать пылесос с насадкой-щеткой, но это может быть не так эффективно.

Решетка для камина, если вы устанавливаете рядом с камином или у вас уже есть камин, который должен оставаться в рабочем состоянии во время установки.

Кирпичный лист снаружи дома, чтобы не повредить наружную отделку при вырезании части стены для прокладки через нее трубы дымохода. Это важно, потому что эта работа обычно требует вскрытия хотя бы одной секции кирпичной кладки и последующего покрытия всего внутри раствором для защиты от сквозняков, которые со временем могут вызвать структурные проблемы, если их не загерметизировать. Если вы что-то повредили, то перед ремонтом сфотографируйте, чтобы потом не было путаницы в том, что и где произошло по отношению друг к другу.

Подготовка трубы дымохода

Перед установкой трубы дымохода обязательно удалите все старые фитинги и очистите места соединения. Если в вашей системе много мусора, это может полностью остановить установку, поэтому будьте очень осторожны! После того, как все будет снято или вычищено, переходите к следующему шагу:

• Измерьте длину трубы дымохода от одного конца до другого. Получив этот номер, отправляйтесь в хозяйственный магазин и купите рулон дымоходной ленты или «высокотемпературной ленты» длиной не менее четырех дюймов на каждый фут длины. Диаметр должен быть около двух дюймов в ширину, но не больше трех дюймов, потому что это может вызвать проблемы с потоком воздуха в вашей системе! Обратите внимание, что высокая температура также важна, поэтому убедитесь, что она не плавится под воздействием тепла или света. Получив материалы, идите домой и вырежьте несколько кусков примерно по шесть футов каждый (или любое количество, равное количеству футов между обоими концами). Если есть несколько фитингов, где необходимо установить трубу, вы можете вырезать ленту между каждой точкой соединения.
• После того, как труба будет полностью подсоединена и все части прикреплены, медленно потяните за нее, чтобы убедиться, что все прошло гладко! Если вдоль точек соединения есть какие-либо неровности или пузыри, попробуйте еще раз с новым куском высокотемпературной ленты, потому что воздух может проходить через несколько мест, где одно место нуждается в дополнительной помощи для плотной герметизации от воздействия тепла. Вам также может понадобиться больше оборудования в зависимости от того, какие материалы для дома у вас есть, но это должно происходить только в случае крайней необходимости, поскольку они будут довольно дорогими!
• Когда закончите, используйте герметик для воздуховодов вокруг каждого металлического края для еще более прочной фиксации, которая гарантирует, что ничего не отсоединится во время работы. Перед использованием лучше дать высохнуть в течение ночи!

Установка трубы

Труба дымохода должна быть установлена ​​изнутри вашего здания. Вам понадобится небольшая лестница, чтобы подняться на крышу и установить ее там. Если вам неудобно пользоваться лестницей, наймите профессионала, который знает, как установить ее безопасно для вас. Оказавшись на крыше дома, найдите место, где вытяжной дымоход выходит из пространства между двумя стенами или потолками (обычно он имеет ширину не менее шести дюймов).

Металлический стержень может помочь открыть этот зазор, чтобы вы могли легко вставить дымоходную трубу на место после того, как она будет надежно закреплена на крышке основания с помощью винтов или заклепок. В зависимости от того, какой тип монтажного комплекта был включен при покупке вашего дымохода, он может поставляться либо в предварительно собранном виде, либо в виде нескольких частей, которые вы можете соединить вместе. Сама труба дымохода обычно поставляется с собственной ручкой, которая позволяет пользователю легко перемещать ее вверх и вниз, когда она прикреплена к настенному кронштейну (если он установлен), поэтому не пытайтесь поднимать ее самостоятельно, особенно если внутри вашего дымохода есть дополнительные аксессуары, такие как электрический вентилятор! Вы также можете прочитать следующие абзацы для получения дополнительной информации о том, как именно работают эти механизмы.

Установка трубы: Дымоход должен быть установлен изнутри вашего здания. Вам понадобится небольшая лестница, чтобы подняться на крышу и установить ее там. Если вам неудобно пользоваться лестницей, наймите профессионала, который знает, как установить ее безопасно для вас. Оказавшись на крыше дома, найдите место, где вытяжной дымоход выходит из пространства между двумя стенами или потолками (обычно он имеет ширину не менее шести дюймов).

Металлический стержень может помочь открыть этот зазор, чтобы вы могли легко вставить трубу дымохода на место после того, как она будет надежно закреплена на крышке основания с помощью винтов или заклепок. В зависимости от того, какой тип монтажного комплекта был включен при покупке вашего дымохода, он может поставляться либо в предварительно собранном виде, либо в виде нескольких частей, которые вы можете соединить вместе. Сама труба дымохода обычно поставляется с собственной ручкой, которая позволяет пользователю легко перемещать ее вверх и вниз, когда она прикреплена к настенному кронштейну (если он установлен), поэтому не пытайтесь поднимать ее самостоятельно, особенно если внутри вашего дымохода есть дополнительные аксессуары, такие как электрический вентилятор! Вы также можете прочитать следующие абзацы для получения дополнительной информации о том, как именно работают эти механизмы.

Последние штрихи

• Обязательно очистите трубу. Вы можете использовать влажное бумажное полотенце или мягкую щетку и вычистить остатки клея и/или герметика, выдавившиеся из швов.
• После очистки дайте всему высохнуть не менее 24 часов, прежде чем снова включать камин! Не забудьте дать ему еще один осмотр. Если вы видите какие-либо утечки, откройте соединения и попробуйте еще раз!

Советы по устранению неполадок

• Если у вас возникли проблемы с установкой дымохода, вот несколько полезных советов по устранению неполадок.
• Внимательно прочтите инструкции по установке. Если есть какая-то часть, которая не ясна, позвоните нам, и мы поможем вам с этим!
• Если у вас возникли проблемы с установкой дымохода в дымоход, попробуйте осторожно постучать по нему резиновым молотком или другим мягким предметом.

Охрана окружающей среды

Дымоход является важной частью вашего дома, и его необходимо постоянно содержать в чистоте. Если вы этого не сделаете, дым от ваших каминов нанесет большой ущерб не только вам, но и всем окружающим. При этом установка дымохода может предотвратить возникновение этой проблемы. Вам просто нужно выполнить следующие шаги:

Во-первых, убедитесь, что вокруг места установки трубы нет препятствий; Во-вторых, измерьте конкретные расстояния между стыками, которые должны плотно прилегать друг к другу, не оставляя зазоров или зазоров; В-третьих, определите, сколько труб необходимо использовать, исходя из их длины и диаметра (чем больше шлангов задействовано, тем меньше утечек). Теперь просверлите отверстия в кирпичах с помощью алмазного сверла и вставьте в отверстия черные железные трубы; Наконец, вам нужно только закрепить каждое соединение высококачественными винтами, которые можно найти в любом хозяйственном магазине.

Кроме того, убедитесь, что ваша дымоходная труба предназначена именно для этой цели. Другими словами, он должен иметь круглое сечение без выпуклостей и выступов по всей длине. Вам также необходимо приобрести хомуты из нержавеющей стали, специально предназначенные для использования с чугунными дымоходами, если они вообще необходимы. Вдобавок ко всему, не забывайте закрывать более 25% одной вертикальной стороны стены дымохода при установке нового соединителя на существующую каминную систему из каменной кладки. Если соблюдать эти простые правила, все будет хорошо.

Обзор процесса установки: – Убедитесь, что вокруг места, где вы хотите установить трубу, нет препятствий – Измерьте определенные расстояния между стыками, которые должны плотно прилегать друг к другу, не оставляя зазоров или зазоров – Определите, сколько труб необходимо использовать, исходя из их длины и диаметра (чем больше шлангов, тем меньше утечек) – Просверлите отверстия в кирпичах с помощью алмазного сверла и вставьте в них трубы из черного железа; Наконец, закрепите каждое соединение высококачественными винтами, которые можно найти в любом хозяйственном магазине.

Советы по безопасности

• Рекомендуется носить защитные средства, такие как перчатки и защитные очки.
• Носите пылезащитную маску при резке металла или бетона для предотвращения вдыхания опасных паров и частиц.
• Всегда используйте страховочный пояс при работе на возвышенностях.
• При работе с легковоспламеняющимися или горючими жидкостями всегда следите за тем, чтобы помещение хорошо проветривалось.
• Всегда используйте негорючий растворитель для очистки сразу после использования любого разбавителя краски/ацетона для предотвращения случайного возгорания.
• При работе с газом убедитесь, что помещение хорошо проветривается.
• При работе с электрическими проводами всегда следите за тем, чтобы помещение хорошо проветривалось.
• Во избежание царапин или повреждений поверхностей используйте пластиковый скребок для удаления краски и ржавчины, прежде чем использовать металлическую проволочную щетку для очистки отложений креозота.
• Всегда сначала проверяйте, существуют ли существующие инструкции по установке дымохода на поверхность крыши/стены/пола вашего дома, прежде чем делать это самостоятельно, поскольку для некоторых дымоходов требуются определенные типы труб в зависимости от типа их системы соединения (например, одностенные или двустенные).
• Если вы не уверены, какой тип трубопровода можно использовать для вашего дымохода, проконсультируйтесь со специалистом, специализирующимся в этой области, например, с лицензированным каменщиком или сертифицированным специалистом по дымоходам.
• Всегда следите за тем, чтобы помещение хорошо проветривалось при использовании любой формы растворителя для очистки отложений креозота, особенно разбавителя для краски/ацетона, перед нанесением на него грунтовочных и финишных красок.

Часто задаваемые вопросы

Какие типы дымоходов наиболее распространены?

Двумя основными типами дымоходов являются каменные и заводские. Кладка, или камень, делается из кирпичей, камней или бетона. Заводская сборка может быть металлической или неметаллической (пластиковой). Металлические трубы, как правило, служат дольше, чем пластиковые, но и те, и другие будут работать нормально, если они установлены правильно.

Каковы преимущества использования дымоходов?

Трубы могут помочь вам контролировать вашу домашнюю систему отопления. Они обеспечивают лучшую тягу, что означает более эффективное горение и меньше времени, затрачиваемого на засыпку дров или угля. В зависимости от того, какой тип трубы вы используете, это также уменьшит накопление креозота, позволяя газам выходить через надлежащую вентиляцию снаружи. Некоторые люди даже пользуются этой возможностью, устанавливая печь в своей гостиной!

С чего начать установку дымохода?

Процесс прост, но важно знать, что вы делаете. Вам понадобятся правильные инструменты и материалы, прежде чем вывести дымоход из строя на некоторое время. Сначала определите, какой тип трубопровода лучше всего подойдет в вашей ситуации, прочитав это руководство. Затем выберите тот, который соответствует вашему бюджету и требованиям к установке (включая высоту от пола). После проверки местных строительных норм и правил и обеспечения надлежащего зазора следуйте этим пошаговым инструкциям, чтобы установить металлическую или пластиковую дымоходную трубу. Если что-то кажется неясным, не стесняйтесь проконсультироваться со специалистом!

Как долго прослужит моя дымоходная труба?

Срок службы дымохода зависит от используемых материалов, но большинство из них рассчитаны не менее чем на 15 лет.
