Монтаж электропроводки для натяжного потолка

Натяжной потолок – отличное решение для многих случаев. Его легко устанавливать, благодаря особой конструкции в запотолочном пространстве можно расположить много коммуникаций. Сегодня существует огромное количество цветовых решений и фактур для материала. Натяжной потолок не имеет минусов, а преимущества ставят его на первое место по популярности среди потребителей.

Содержание

  • Проводка в натяжном потолке – частые ошибки при ее монтаже
  • Пару слов о том, как поменять проводку под натяжным потолком

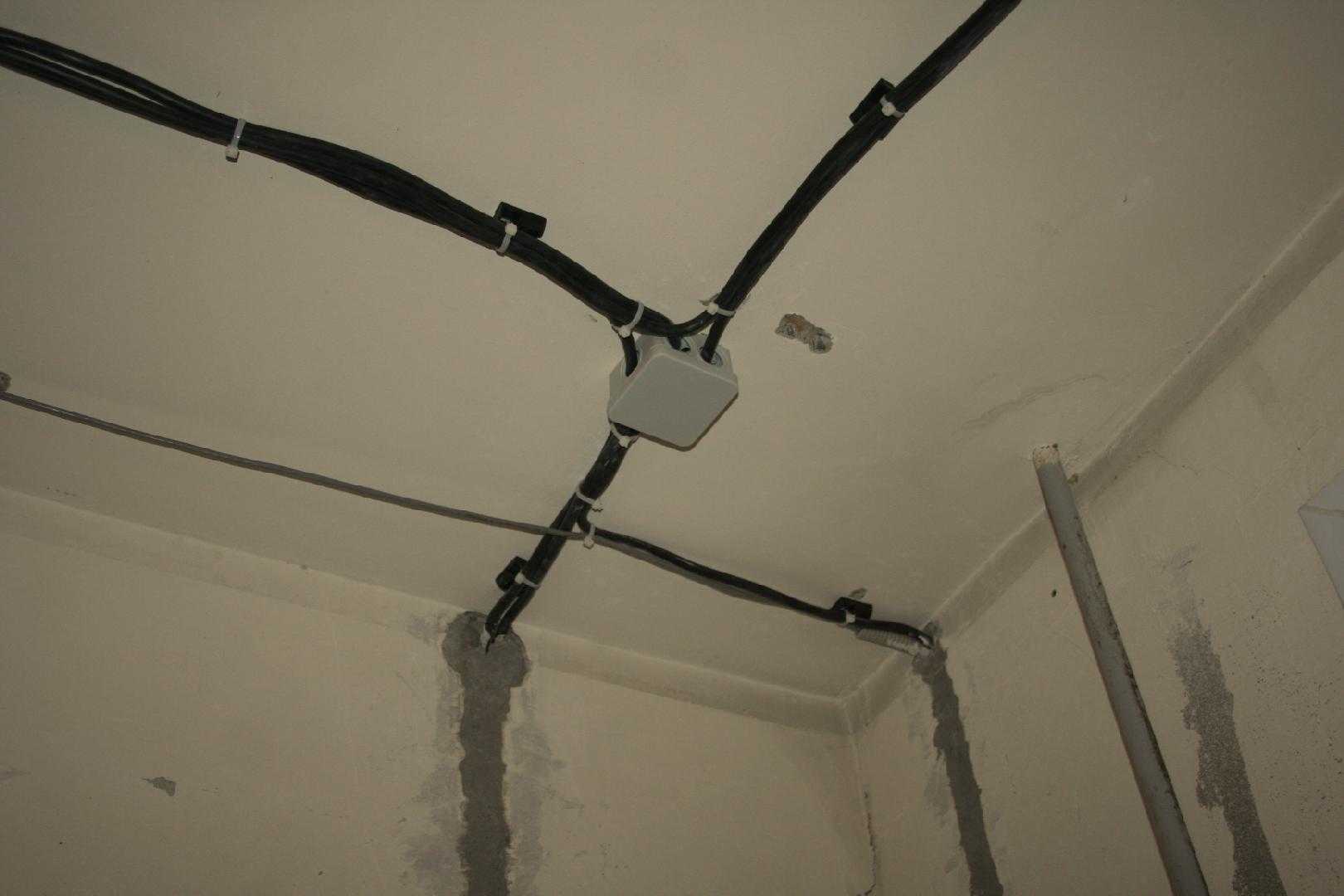

  • Монтаж электропроводки для натяжного потолка

Проводка в натяжном потолке – частые ошибки при ее монтаже

Ни одна комната не может обойтись без коммуникаций. Зачастую для эстетичного вида комнаты их тщательно маскируют. Однако только профессионалы владеют всеми тонкостями дела, они знают основные правила монтажа скрытой проводки. Все же, частые ошибки имеют место.

Давайте рассмотрим наиболее популярные среди них: Неправильное расположение профиля и соединительной коробки. В данном случае ошибка, которая часто допускается, выражается в точном пересечении алюминиевого багета и коробки с проводами. Таким образом, есть вероятность возникновения пожара.

Первое и главное правило перед работой – убедись, что все действия безопасны.

То есть, многие «мастера» не обращают внимания на старые провода, скрытые в стене, поэтому, когда они начинают сверлить стену, то повреждают и кабели, находящиеся там. Всегда используйте гофрированный шланг, как вариант можно рассмотреть металлическую трубу. В любом случае, позаботьтесь о защите кабеля. Не забывайте, что в будущем может понадобиться обслуживание электропроводки, поэтому устанавливайте ее таким образом, чтобы иметь возможность легкого доступа.

Пару слов о том, как поменять проводку под натяжным потолком

Допускают ошибке только те, кто в полной мере не владеет нужной информацией. Поэтому давайте рассмотрим пример правильного монтажа проводки под натяжным потолком.

Всегда, составляйте план по установке проводов.

Такая схема станет незаменимым помощником в дальнейшем, когда нужно будет произвести какие-либо работы по ремонту проводки. Плюс ко всему, имея чертеж, вы не упустите мелких деталей, которые могли бы быть при скором монтаже на быструю руку. Учимся все делать правильно с самого начала.

Второе правило заключается в строгом соблюдении правил пожарной безопасности. Даже, если вы считаете, что где-то можно пренебречь лишними, на ваш взгляд, сантиметрами, не нужно делать по-своему. Даже пару сантиметров меньше допустимой нормы расстояния между светильниками могут вызвать пожар. Как вариант, попробуйте поменять осветительный прибор на другой, дизайн немного поменяется, но не нужно пренебрегать осторожностью.

Все провода обрезайте с небольшим запасом. Так вы упростите себе процесс монтажа, а также, если в будущем понадобится производить какое-либо обслуживание, это не составит труда.

Сразу после того, как вы перенесли разметку с чертежа на потолок, установите крепления. Они понадобятся для того, чтобы провод с гофрированной трубой не обвисал. Это, кстати, одно из основных требований по монтажу электропроводки.

При выборе осветительных приборов учитывайте их мощность, допустимая норма которой зависит от типа материала натяжного потолка. Для ПВХ пленки мощность всегда будет меньше, нежели для тканевого полотна. Кстати, грубой ошибкой считается переплетение проводов проводки.

Запомните, что устанавливать кабели нужно только под прямым углом, то есть монтаж по диагонали не допускается. В противном случае, вы рискуете получить короткое замыкание.

Монтаж электропроводки для натяжного потолка

Теперь, когда мы знаем основные правила установки, можно приступать к монтажу. Рассмотрим поэтапно, как починить проводку под натяжным потолком.

Что нам понадобится?

  • перфоратор;
  • шуруповерт;
  • ножовка для металлического покрытия;
  • паяльник;
  • канцелярский нож;
  • плоскогубцы;
  • лестница;
  • крепежные приспособления;
  • лента для изоляции проводов.

Совет. Во время составления схемы установки электропроводки обозначьте все электрические приспособления, в том числе: розетки, светильники, соединительные коробки, крепления для проводов, трансформаторные коробки и платформы для монтажа.

Технология:

  • Составьте схему проводки.
  • Перенесите нарисованный чертеж на поверхность потолка. Для точности используйте водяной или лазерный уровень.
  • Установите крипёжные средства. Вмонтируйте их в потолок при помощи вспомогательных инструментов. В качестве подсказки используйте тот факт, что для того, чтобы провод не провисал, нужно не превышать расстояние в 50-90 см.
  • Следующим шагом будет монтаж соединительных коробок. Не забудьте использовать защитную трубу или гофру, которая одевается на провода.
  • Соедините все кабели в коробке. Для удобства оставьте не менее 20 см провода, выступающего с коробки.

На этом монтаж оканчивается. Осталось только проверить его правильно при помощи визуального осмотра и мультиметра.

Обратите внимание. Способ крепления проводов электропроводки напрямую зависит от того, из какого материала изготовлен потолок.

Поэтому выбирайте наиболее подходящий для вас вариант, учитывая данный факт.

Как видите, процесс монтажа электропроводки не является слишком сложным. Даже новичок может осуществить. Единственное требование – строгое соблюдение правил монтажа и техники безопасности. Отнеситесь к этому с полной серьёзностью потому, что именно от этого зависит безопасность вас и ваших близких.

Хорошего ремонта.

НИКОМАКС — ваши натяжные потолки!

монтаж в гофре, прокладка кабеля в квартире, частном доме от щитка, укладка, правильно проложить под натяжной, разводка без штробления, могут ли пересекаться

Содержание

  1. Преимущества монтажа проводки по потолку
  2. Требования к кабелям
  3. Нюансы прокладки для разных поверхностей
  4. Деревянный потолок
  5. Железобетонные плиты
  6. Натяжной
  7. Металлическая база
  8. Гипсокартон
  9. Рейки
  10. Кассеты
  11. Способы прокладки коммуникаций
  12. Наружная
  13. Внутренняя
  14. Подготовительные мероприятия перед проведением работ
  15. Выбор и расчет материалов
  16. Схема проекта разводки электрики
  17. Подробная инструкция для выполнения своими руками
  18. Штрабление и прокладывание кабелей
  19. Расключение
  20. Правила безопасности
  21. Распространенные ошибки
  22. Отрицательные стороны прокладки электропроводки по потолку

Перед заключительной отделкой помещения обязательно протягивают кабели, необходимые для подключения светильников и других бытовых приборов. Монтаж проводки по потолку позволяет экономить средства на покупке материалов. Такой способ считается более надежным в плане безопасности.

Преимущества монтажа проводки по потолку

К положительным качествам этого метода относятся:

  • легкость разводки кабелей по комнате;
  • простота обслуживания, ремонта или замены элементов электропроводки;
  • отсутствие необходимости сохранения схемы расположения кабелей;
  • упрощенное подключение осветительных приборов в дальнейшем.

Требования к кабелям

Марку и сечение проводов выбирают по специальным таблицам. При этом учитывают число подключаемых электроприборов, предполагаемое напряжение.

При расчете нагрузки всегда используют максимальные значения. Провод подбирают с учетом того, что в комнате одновременно будут включены все приборы и люстры.

Выбранные кабели защищают гофрами. При несоблюдении этого правила повышается риск возгорания проводки при коротком замыкании.

Нюансы прокладки для разных поверхностей

Для укладки проводки в квартире или доме используют такие способы:

  • открытый, с креплением кабелей непосредственно к поверхности;
  • в металлическом или пластиковом рукаве;
  • с использованием стальных или ПВХ труб;
  • с применением кабель-каналов;
  • штрабление с дальнейшим оштукатуриванием;
  • с использованием керамических скоб и изоляторов.

При выборе метода монтажа учитывают материал, из которого построен потолок. Крепление к каждой поверхности имеет свои особенности.

Деревянный потолок

Для прокладки электрических кабелей в этом случае нужно использовать стальные трубы. Их размер подбирают с учетом сечений всех проводов.

Распределительные коробки должны быть выполнены из огнеупорных материалов со степенью влагозащиты IP65. Для повышения безопасности исключают соприкосновение жил проводов и внутренних поверхностей щитка.

Железобетонные плиты

В этом случае укладка электрической проводки выполняется 2 способами:

  1. Открытым, заключающимся в наружной фиксации кабелей. Такой метод применяется при ремонте подсобных помещений, где не предъявляются особые требования к эстетической составляющей.
  2. Скрытым, при котором требуется штрабление каналов в железобетонной плите. При работе образуется большое количество строительного мусора и пыли. Некоторые плиты снабжаются технологическими полостями. Для сохранения несущей способности блоков кабельные каналы ведут вдоль таких пустот.

Натяжной

Применение декоративного покрытия помогает скрывать коммуникации. Для формирования потолка используется резина особой структуры. Полотно крепится к стенам, что приводит к образованию пространства между плитой перекрытия и облицовочным материалом.

Полость используют для укладки проводки, которая крепится к основанию.

При этом учитывают, что кабели не должны пролегать слишком близко к натяжному полотну. Рассматриваемый способ монтажа ограничивает доступ к электрической проводке в дальнейшем.

Металлическая база

Такое основание хорошо проводит ток, поэтому при прокладке проводов принимают усиленные меры безопасности. Согласно строительным нормам, кабели перед креплением к металлической поверхности вводят в пластиковые электротехнические трубы.

Для формирования соединений применяют распределительные коробки из того же материала. Допускается укладка кабелей в металлические рукава, если использование диэлектрического пластика невозможно.

Гипсокартон

Потолки из этого материала получили распространение благодаря невысокой стоимости и возможности самостоятельной установки. Для монтажа подвесной конструкции строят металлический каркас, к которому прикрепляют кабели.

Допускается укладка кабеля в гофре из пластика или металла. Недостатком метода считается отсутствие прямого доступа к проводке. При обслуживании системы приходится разбирать подвесную конструкцию.

Рейки

При формировании такого потолочного покрытия применяется подшивной способ установки. Это также ограничивает доступ к кабелям. Рейки крепятся к деревянной обрешетке, которая собирается на базовом основании.

Метод прокладки проводов зависит от материала изготовления потолочного покрытия. Для протягивания кабеля проделывают отверстия в элементах обрешетки.

Кассеты

Такой материал применяется для сборки подвесных фальшконструкций. Кассетные потолки строятся из квадратных или прямоугольных элементов, сделанных из стекловолокна и прессованной бумаги.

Их устанавливают на металлическую или пластиковую обрешетку. Такая конструкция обеспечивает легкий монтаж проводки, позволяет получать доступ к кабелям в любой момент. Провода крепят как к плитам перекрытия, так и к обрешетке.

Способы прокладки коммуникаций

Для монтажа электропроводки используют открытый или скрытый метод.

Наружная

В таком случае кабели укладываются напрямую, без использования гофры, короба или трубы. Провода крепятся на потолке специальными фиксаторами. Такой метод считается достаточно опасным, при перегреве жил повышается вероятность возгорания.

Внутренняя

Проводку в этом случае скрывают от глаз окружающих. Такой метод считается более эстетичным и безопасным. При использовании скрытого способа кабели укладывают в каналы. Способ не применяется при прокладке проводки в частном доме, построенном из дерева.

Подготовительные мероприятия перед проведением работ

На первом этапе выполняют действия, упрощающие монтаж проводки.

Потолок подготавливают так:

  1. Удаляют старые отделочные материалы, например, штукатурку или натяжное полотно. Обесточивают квартиру. Для этого провода отключают от щитка, расположенного в подъезде.
  2. Снимают защитную пломбу с квартирного счетчика. Предварительно получают разрешение от энергоснабжающей компании.
  3. Демонтируют выключатели, розетки, распределительные коробки.

Выбор и расчет материалов

Существует 2 основных типа проводов — ВВГ и ПВС. Аббревиатура первого расшифровывается как винил-винил голый. Каждая жила покрыта слоем изоляции. Все проводники помещены в дополнительную оплетку. Чаще всего встречается одножильный кабель ВВГ.

ПВС — соединительный провод с виниловой оплеткой. Жилы изготовлены из меди. Такие кабели используются не только при укладке проводки, но и при изготовлении бытовых приборов.

Жила состоит из множества тонких проволок. Такая конструкция повышает электропроводность, делает изделие долговечным. При расчете необходимого количества материала используют подготовленные заранее чертежи и таблицу.

МедьСечение провода, мм²Алюминий
Открытая проводкаСкрытая проводкаОткрытая проводкаСкрытая проводка
ТокМощность, кВтТокМощность, кВтТокМощность, кВтТокМощность, кВт
220 В380 В220 В380 В220 В380 В220 В380 В
112,40,5
153,30,75
173,76,4143,05,31
2358,7153,3
5,7
1,2
265,79,8194,17,22214,67,91435,3
306,611214,67,92,5245,29,1163,56
41915275,910432712214,67,9
501119347,4126398,514265,79,8
80173050111910601322388,314
100223880173016751628551220
14030531002238251052339651424
17037641352951351302849751628

Схема проекта разводки электрики

На этом этапе определяют направления и способы питания проводов. Достаточно составления простой электрической схемы, нарисованной без учета стандартов чертежей.

На бумагу наносят места расположения распределительных коробок, в которых будут находиться скрутки. Также указывают выключатели, светильники, щиток автоматов. Скрутки на схемах изображают в виде прямоугольников.

Подробная инструкция для выполнения своими руками

После составления чертежа, покупки материалов и подготовки потолка приступают к основным этапам работ: формированию каналов и укладке проводов.

Штрабление и прокладывание кабелей

На этой стадии выполняют следующие действия:

  1. Делают разметку с помощью маркера или карандаша. По проведенным линиям будут пролегать штрабы.
  2. Перфоратором с коронкой сверлят отверстия для розеток и выключателей. При работе применяют насадку, размеры которой соответствуют таковым у монтажных коробок. Розетки устанавливают на высоте 40 см от пола, выключатели — 90 см.
  3. Вырезают штрабы. Желательно использовать штраборез, однако его можно заменить болгаркой с маленьким диском по камню. По разметке делают 2 прорези, после чего выбивают штукатурку или бетон перфоратором.
  4. Укладывают провода, закрепляя их алебастром и шпаклевкой, смешанными в соотношении 1:1. При установке подвесного потолка кабели вводят в бронированные рукава и фиксируют ударными дюбелями.

Расключение

С учетом составленной ранее схемы провода скручивают, изолируют и помещают в распределительные коробки. После этого подключают УЗО, автоматы, розетки и выключатели.

При установке натяжного потолка в подготовленные посадочные места вводят точечные светильники. После подключения всех элементов проверяют работоспособность новой проводки.

Правила безопасности

При монтаже электропроводки соблюдают следующие требования:

  1. Приборы не подключают к одному защитному автомату. Это повышает риск аварийных ситуаций даже при допустимой нагрузке. При коротком замыкании все устройства будут отключаться одновременно.
  2. Все выключатели должны разрывать фазовый провод. В противном случае, при смене лампочек человек рискует получить электротравму.
  3. Исключают соприкосновение или пересечение проводов.
  4. При работе в санузлах используют влагозащищенные распределительные коробки.
  5. Кабели укладывают так, чтобы при последующей отделке потолка не возникало затруднений.

Распространенные ошибки

Желание сделать все работы своими руками при отсутствии навыков — главная причина возникновения сложностей. Грубой ошибкой является укладка незащищенных проводов.

Это приводит к возникновению пожаров, особенно если работы ведутся в деревянных домах. Неправильный подбор сечений кабелей и номиналов защитных автоматов способствует возгоранию при повышении нагрузки на сеть.

Отрицательные стороны прокладки электропроводки по потолку

Главный недостаток — пожароопасность. При скрытии кабелей в стенах короткое замыкание не представляет особой опасности. В случае с потолком требуется использование дополнительных средств защиты, например, УЗО.

При наличии натяжной конструкции для ремонта проводки придется вызывать специалистов. Самостоятельно демонтировать полотно, не повредив его, не получится.

Как установить светильник в 3 простых шага

Фото: istockphoto.com

Хотя к любым проектам, связанным с электричеством, нельзя относиться легкомысленно, установка светильника — задача многих домашних мастеров, требующая тщательной подготовки и внимания. до мелочей, справлюсь. Замена устаревшего светильника на тот, который лучше соответствует стилю дома, может многое сделать, чтобы освежить пространство. И хотя покупатели найдут много светильников, которые вполне доступны по цене, расходы на наем электрика могут поставить крест на мечтах об обновленном освещении. Мужайтесь: научиться устанавливать осветительную арматуру не так уж сложно, и у многих домашних мастеров, вероятно, уже есть многие необходимые инструменты, хотя вам, возможно, придется приобрести недорогой детектор напряжения.

Прежде чем приступить к работе

Фото: istockphoto. com

Понимание некоторых основ электричества и электропроводки перед попыткой установки светильника будет иметь большое значение для обеспечения безопасного и успешного завершения проекта.

Важно понимать, например, что вся электроэнергия подается через счетчик на панель выключателей, которая содержит несколько выключателей, привязанных к определенным частям дома. Отключение одного выключателя отключает питание в этой зоне, а отключение главного выключателя отключает питание во всем доме.

Также знайте, что простое выключение выключателя света не означает, что провода в коробке выключателя света не «горячие». Говоря о проводах, домашние мастера должны знать, что черный или красный — это ток, белый — нейтраль, а зеленый или медный — заземляющий провод.

СВЯЗАННЫЕ: Решено! Цвета электрических проводов и их значение

Обзор проекта

Время работы : 1 час
Общее время : 1 час. : 50 долларов плюс стоимость выбранного приспособления

Инструменты и материалы
  • Детектор напряжения
  • Провод съемники
  • Отвертка
  • Рабочее освещение
  • Проволочные гайки
  • Светильник

Установка светильника

В этих инструкциях предполагается, что вы заменяете существующее приспособление и что соединительная коробка с необходимой проводкой уже установлена. Если вы занимаетесь домашними делами и ваш проект более сложный, рекомендуется нанять профессионального электрика.

ШАГ 1: Отключите питание выключателем.

Фото: istockphoto.com

Всегда рекомендуется отключать питание автоматическим выключателем перед выполнением любых электромонтажных работ. Если вам повезет, выключатели на вашем электрическом щите будут помечены. Если нет, то это своего рода игра в угадайку, отключив выключатели, а затем используя детектор напряжения, чтобы убедиться, что область, в которой вы собираетесь работать, не «горячая». (Детектор напряжения издает звуковой сигнал и загорается при наличии тока.)

ШАГ 2: Подсоедините провода распределительной коробки к проводам или винтам светильника.

Фото: Kit Stansley

Стандартная коробка для светильника имеет три провода: белый, черный или красный и зеленый или медный.

Некоторые светильники могут поставляться с пластиной, которая крепится к двум отверстиям для винтов с обеих сторон коробки. Если есть возможность, подключите пластину до подключения проводов. (Это особенно полезно, если у вас есть тяжелое приспособление, которое необходимо поддерживать при подключении проводов.)

Существует несколько различных способов соединения проводов в стене или потолке с проводами вашего нового светильника: В некоторых случаях для соединения нужно намотать провода на винты. В других конфигурациях вы намотаете провода от светильника на провода соответствующего цвета в потолке и зафиксируете соединение с помощью гаек.

В обоих случаях вы сначала используете инструмент для зачистки проводов, чтобы удалить ¾ дюйма оболочки провода. Чтобы прикрепить провод к винтовым соединениям, согните провод в U-образную форму, оберните его вокруг винта, затем обожмите его и затяните винт. Вы подключите белый провод к серебряному винту, черный провод к золотому винту и провод заземления к зеленому винту.

Чтобы соединить провода с проводами, скрутите провода одинакового цвета вместе, а затем закройте соединение гайкой.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

ШАГ 3: Прикрепите светильник к распределительной коробке.

Фото: istockphoto.com

Обратитесь к инструкции, прилагаемой к вашему светильнику, чтобы определить, как его следует прикрепить к распределительной коробке. Некоторые светильники могут иметь два винта, которые вкручиваются в коробку; у других есть только один винт, который крепится к монтажной пластине. Как только светильник будет на месте, вкрутите лампочку соответствующего размера и мощности, снова включите выключатель и пусть будет свет.

Заключительные мысли

Несмотря на то, что новички могут испугаться электрических аспектов установки светильника, задача довольно проста. Самый важный шаг — убедиться, что питание распределительной коробки отключено выключателем, и убедиться, что оно отключено, с помощью тестера напряжения. Учитывая, что вы работаете над головой (и, возможно, на лестнице) и у вас может не быть четкого представления о том, что вы делаете, неплохо было бы иметь помощника наготове, чтобы стабилизировать лестницу, держать гайки и инструменты. , и убедитесь, что работа идет без сучка и задоринки.

Часто задаваемые вопросы

Фото: istockphoto.com

Хотя установка светильника не очень сложна, это определенно то, что вы хотите сделать на 100 процентов правильно. Если у вас все еще есть вопросы об этой легкой установке своими руками, вы найдете ответы ниже.

В. Вам нужен электрик для установки светильника?

Если вы уверены в своих навыках рукоделия, вы должны быть в состоянии установить светильник самостоятельно, как описано выше, и вы можете избежать хлопот и затрат на найм электрика.

В. Трудно ли установить светильник?

Установить светильник несложно. Просто обязательно внимательно прочитайте описанные выше шаги, заранее соберите инструменты и расходные материалы и не срезайте углы. Некоторые очень тяжелые светильники может быть проще установить с помощью второй пары рук, чтобы помочь поднять свет.

В. Нужно ли переключать выключатель, чтобы заменить осветительную арматуру?

Технический номер. Но большинство электриков рекомендовали бы отключить выключатель, просто на всякий случай. Если вы просто выключите свет, а ребенок войдет в комнату и щелкнет выключателем, у вас могут быть проблемы.

В. Какой провод горячий, если оба провода одного цвета?

Если ваша распределительная коробка имеет два черных провода, возможно, один из черных проводов предназначался для подключения ко второму прибору, который не был установлен. Возможно, вам придется снова включить питание (после того, как вы закроете провода для безопасности) и использовать детектор напряжения, чтобы определить, какой из них горячий.

В. Что произойдет, если перепутать горячие и нейтральные провода?

Перепутывание горячего и нейтрального проводов, называемое обратной полярностью, может привести к короткому замыканию, что, в свою очередь, может привести к выходу из строя светильника, удару током при прикосновении к прибору или вызвать пожар.

В. Может ли обратная полярность вызвать пожар?

Да. Обратная полярность может привести к пожару.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найти профессионалов сейчас

+

Как добавить потолочный светильник

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Установка проводки для потолочного светильника: Процесс установки электропроводки во многом зависит от доступа к месту. В некоторых случаях проводку электрической цепи можно протянуть от существующего потолочного светильника и провести к месту установки нового светильника.


Домашняя электропроводка Видео

Как подключить розетку GFCI


без провода заземления
Загляните на мой канал YouTube и подпишитесь на мои видео
» СпросиЭлектрика «

ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Подключение потолочного светильника
Электрика Вопрос: В новых домах в этом районе больше не устанавливают верхний свет в спальнях.

  • Это двухэтажный дом, некоторые работы ведутся на 1-м и 2-м этажах.
  • При первоначальной постройке они установили выключатель, когда вы входите в спальню, но он питает розетку в этой комнате, а не потолочный светильник.
  • Я хочу установить потолочный светильник и подключить его к существующим выключателям.
  • Насколько сложно провести провод через потолочные балки без каких-либо работ с гипсокартоном и как для этого будет выглядеть схема проводки?

Спасибо.
Эд

Этот вопрос по электропроводке пришел от: Эд из Сакраменто, Калифорния.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Эд.

Препараты
Уровень мастерства: от среднего до продвинутого.
Необходимые инструменты: ручные инструменты Basic Electricians Pouch, неалюминиевая лестница и тестер напряжения.
Приблизительное время: зависит от личного опыта, умения работать с инструментами и доступа к осветительным приборам.
Меры предосторожности: Определите цепь освещения или источник питания, выключите ее и пометьте примечанием перед началом работы с проводкой.
Примечание. Установка дополнительной проводки светильника должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

Установка проводки для потолочного светильника
  • Процесс установки электропроводки во многом зависит от доступа к месту.
  • В некоторых случаях проводку электрической цепи можно протянуть от существующего потолочного светильника и провести к месту установки нового светильника. Это будет зависеть от того, как устроен потолочный каркас, и от требований проекта.
  • При прокладке проводки между этажами, скорее всего, потребуется открыть часть гипсокартона, чтобы обеспечить доступ через каркас.
  • Удивительно, но ремонт листового камня не так сложен, как кажется, когда вы хорошо работаете с инструментами, и все материалы доступны в вашем местном хозяйственном магазине.
  • Электропроводка должна быть идентифицирована, так как для потолочного светильника потребуется полная мощность цепи, которая не всегда находится в распределительной коробке.
  • Другим вариантом может быть установка проволочного молдинга на поверхности, который используется для прокладки проводки из одного места в другое.

Подробнее об электропроводке для светильников

Схемы электрических соединений

  • Домашние электрические схемы являются важным инструментом для завершения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.

Как подключить выключатель

Подключение выключателя освещения — схема 1

Подключение выключателя освещения

Подробные схемы подключения выключателя освещения. Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.

Руководство по домашней электропроводке

Электропроводка для дома

Полный список типов электропроводки и деталей, используемых в домашних проектах, с указанием электрических кодов служит руководством по выбору.

Установка электропроводки в спальне

Требования к электропроводке в спальне

Подробные фотографии и схемы электропроводки в спальне с кодовыми требованиями для большинства новых или реконструируемых проектов.

Схемы подключения


Вам также может быть полезно следующее:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально подходит для домовладельцев, студентов,
Разнорабочий, разнорабочие и электрики
Включает в себя:
Проводка розеток GFCI
Проводка домашней электрической цепи s
Розетки 120 В и 240 В
Электропроводка Выключатели освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3- и 4-проводного шнура сушилки и розетки сушилки
Устранение неполадок и ремонт электропроводки
Способы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.


Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

© 2011-2024 Компания "Кондиционеры"
