Трехходовой клапан на системе отопления
В отопительной системе есть запорная арматура, в ней существует один механизм, он используется нечасто, по форме напоминает тройник, но не имеет к нему отношения. Это трехходовой клапан на системе отопления.
В трубопроводе клапан монтируется в местах, где нужно разделить циркуляцию потока на два контура с гидравлическим режимом: постоянным и переменным. Постоянный гидравлический поток используется потребителями, для них поступает качественный теплоноситель в определенном объеме. Именно качественные показатели его регулируют. Переменный поток нужен для тех, кому не важны качественные показатели, их интересует количество.
То есть для них регулируется подача по количеству теплоносителя.
Чем отличается трехходовой клапан от двухходового клапана
Запорная арматура представлена и двухходовыми клапанами. Трехходовой клапан на системе отопления имеет совершенно другой механизм действия. По его конструкции шток не перекроет поток постоянного гидравлического режима.
Он настроен на определенный объем и постоянно открыт. Таким образом, потребители получают определенный объем в эквиваленте качественном и количественном.
В смысле, клапан не в состоянии перекрыть поток на контур постоянного гидравлического потока. А переменное направление он может перекрыть, этим он позволяет контролировать напор и расход.
Трехходовой клапан на системе отопления получается при совмещении двух двухходовых. Только обязательно оба должны работать по очереди, то есть, когда закрывается один, начинает свою работу другой.
Смесительный и разделительный тип
Трехходовые клапаны имеют два подвида. Они несут каждый свою функцию: смесительную и разделительную. В сущности, можно догадаться по названию, в чем их смысл работы. Смесительный тип состоит из двух входов и одного выхода. Его функции основаны на смешивании двух потоков, это нужно для понижения температуры теплоносителя.
Это достигается за счет горячей и холодной воды, изменением их соотношения.

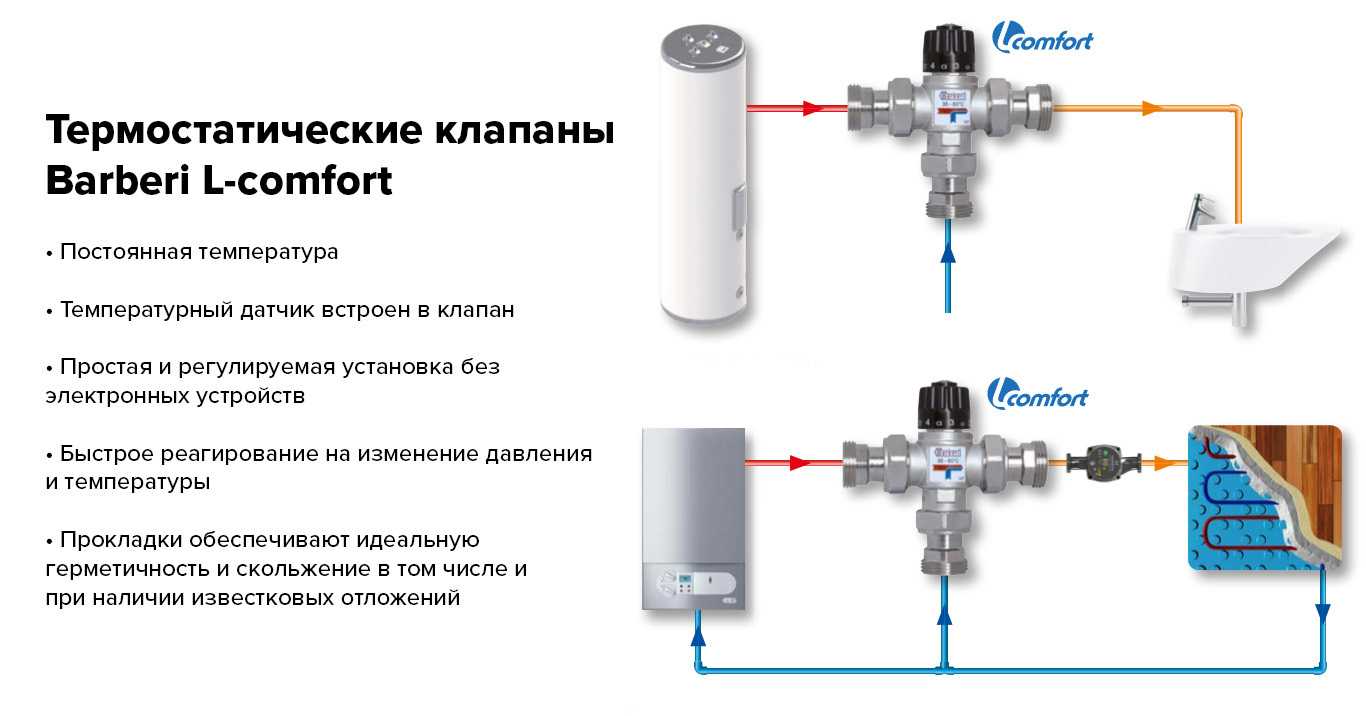

Этот тип трехходового клапана незаменим в системе теплых полов и является идеальным устройством, так как может создать необходимую вам температуру.
Температуру выходящего потока регулировать достаточно легко. Чтобы на выходе получить нужную температуру, нужно знать какой температуры оба входящих потока и постараться точно рассчитать пропорции каждого. Этот тип клапана при правильной установке и настройке может служить разделителем потоков.
Трехходовой клапан на системе отопления разделительного принципа действия служит для разделения основного потока на две части. Для этого у него предназначен один вход, а выходов два. Он нужен для того, чтобы распределить поток теплоносителя на два течения. Если включить в систему бойлеры, конвекторы и другие, то без него не обойтись. Это устройство работает в системе горячего водоснабжения для разделения горячей воды. Нередко его используют в обвязках воздухонагревателей.
С первого взгляда оба клапана ничем не отличаются друг от друга.
Но если посмотреть на них в разрезе на чертеже, то разница очевидна. Смесительный прибор имеет один шаровой клапан в штоке. Он находится в середине и перекрывает главный проход.
Разделительный состоит их двух клапанов на одном штоке, и они монтируются в выходных патрубках. Функция их действия такова: если один закрывает проход, в это время другой проход открывает.
Ручное и электрическое управление
По способу управления современный трехходовой кран на системе отопления подразделяется на: управление ручное и электрическое. Обычно ручной вариант популярнее и приходится сталкиваться чаще с ним. Он имеет сходство с обычным шаровым краном, но у него есть три патрубка, то есть выхода. Автоматические системы электрического управления по распределению тепла чаще всего находят применение в частных домовладениях.
Например, можно настроить температуру для комнат и распределить теплоноситель в зависимости от расстояния комнаты от нагревательного агрегата.
Можно совместить с системой теплого пола. Приборы повышенной проходимости устанавливают между зданиями на теплопроводах.
Трехходовой кран, как и любое устройство, определяется диаметром подводящей трубы и давлением теплоносителя. Поэтому применяется ГОСТ, он позволяет выполнить сертификацию. Если не соблюдают ГОСТ — это является грубым нарушением.
Это нарушение особо тяжко, если дело касается внутреннего давления трубопровода.
Термостатические клапаны HERZ | Официальный дилер Герц в России
PN 10. Внутренняя присоединительная резьба. Корпус и шар из DZR-латуни. Уплотнение EPDM. Диапазон температур от -10 °C до +110 °C.
DN 15-50
Подробнее…
Для регулирования контуров тепло/ холодоснабжения. Применяется совместно с приводами 1 7712 ХХ. Шпиндель из нержавеющей стали, конус из латуни с уплотнительным кольцом из тефлона, армированного стекловолокном. Положение монтажа любое, кроме штоком вниз.
DN 15-40
Подробнее…
Клапан CALIS-TS-RD (распределение потоков до 100%) c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно.
DN 15-32
Подробнее…
Трехходовый термостатический клапан CALIS-TS-E в исполнении-3D с повышенной пропускной способностью (термостатическая головка в горизонтальном положении).
DN 20
Подробнее…
С защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно.
DN 15-20
Подробнее…
Трехходовый термостатический клапан CALIS-TS в исполнении-3D, (термостатическая головка в горизонтальном положении).
DN 15-20
Подробнее…
Предназначен для регулирования температуры в тепловых завесах, воздухоохладителях и теплообменниках. Устанавливается в контурах отопления и охлаждения. Ход штока 3,7 мм. С 3-мя наружными резьбами, уплотнение по плоскости прокладкой.
DN 10-20
Подробнее…
Предназначен для регулирования температуры в тепловых завесах, воздухоохладителях и теплообменниках. Устанавливается в контурах отопления и охлаждения. Ход штока 3,7 мм. Межосевое расстояние 80 мм.
DN 10-20
Подробнее…
40-60 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 35(40)°C -65(-70)°C +/- 3 K. Маскимальная точность смешения.
DN 15
Подробнее…
С изменением направления потока. 25 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 38-48 °C +/- 2 K.
DN 15
Подробнее…
С изменением направления потока. 60 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 35 -65 °C +/- 3 K.
DN 15
Подробнее…
C изменением направления потока. 60 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 35 -65 °C +/- 3 K.
DN 15
Подробнее…
С односторонним изменением направления потока 25 л/мин при давлении воды 3 бара; минимальный расход воды 4 л/мин, заводская настройка температуры смешения 52 °С с точностью ±2К. Максимальная температура 90 °С, максимальное давление 10 бар.
DN 15
Подробнее…
Клапан MIX 160 с двухсторонним изменением направления потока, 42 л/мин. при давлении воды 3 бара; минимальный расход воды 4 л/мин., заводская настройка температуры смешения 38-48˚С с точностью ±2K. Максимальная температура 90˚С, максимальное давление 10 бар.
DN 20
Подробнее…
Трехходовой термосмесительный клапан TEPLOMIX, со встроенным термостатическим устройством с заводской настройкой, желтое исполнение, с плоским уплотнением; для повышения температуры обратной линии и защиты поверхностей нагрева котла от коррозии.
DN 25-32
Подробнее…
Ручной привод ГЕРЦ для трехходового клапана 4037, который не снабжен электрическим приводом.
Подробнее…

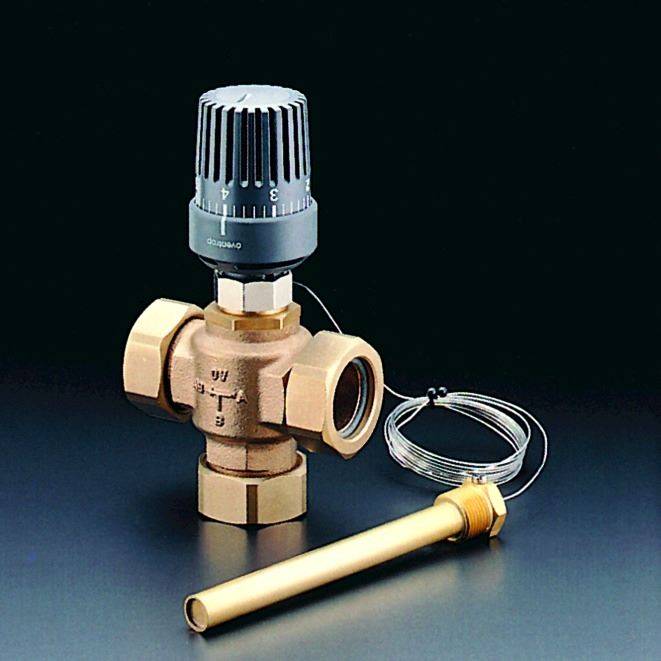

Трёхходовой термостатический клапан Herz – служат для решения проблем стабильности работы, качества и экономичности систем отопления, подачи горячей, отвечающие за смешивание, разделение и переключение циркулирующих потоков. Их использование в оснащении качественных и высокопроизводительных систем автоматизирует дозирование расходуемого теплоносителя в соответствии с его температурными показателями.
Интернет-магазин официального поставщика продукции австрийской компании в России дает возможность подобрать трёхходовой клапан Herz, цена которого удивит даже самого требовательного клиента. Отправка арматуры производится со складов компании в г. Санкт Петербург и Москва до терминалов по всей территории России.
Трёхходовой Herz — особенности конструкции.
Конструктивными особенностями, характеризующими трёхходовой термостатический клапан Herz, являются:
- Использование разнообразных сплавов влияющих на долговечность изделия;
- Наличие трёх отверстий (два для входа, одно для выхода) в металлическом корпусе;
- Размещенный внутри корпуса в виде штока или шара выверочный инструмент;
- Электрический или механический привод для обеспечения работы конструкции.
Создание необходимой температуры рабочей жидкости происходит за счёт регулирования и основательного смешивания выверочным элементом составляющих её потоков. Находясь внутри корпуса, он не перекрывает подачу воды, а играет роль дозатора. Из-за постоянного контакта с водой он изготавливается из материалов с антикоррозионными свойствами.
Основным материалом для изготовления трёхходового клапана выбрана латунь высокого качества. Корпус имеет дополнительно усиленное стекловолокном уплотнительное кольцо из тефлона. Шпиндель изготовлен из нержавеющей стали. Монтаж устройства может быть выполнен в любом положении, кроме установки с направленным вниз штоком.
Принцип функционирования клапанов.
В случае, когда термосмесительный клапан Herz открыт полностью, происходит беспрепятственное протекание горячей воды на выход. При его закрытии, уменьшается поток горячей и увеличивается поток холодный воды. В результате происходит их смешивание, снижающее температуру воды на выходе.
Весь процесс может регулироваться при помощи термоголовок, оснащенных погружным или накладным зондом, поджимающих или отпускающих шток.
Работа трёхходового клапана с байпасом отличается тем, что в случае его закрытия поток начинает перемещение по малому контуру. Находящийся внутри термостат, реагирующий на малейшие изменения температурных условий, останавливает входящий поток, в то время как, проходящий по малому кругу, поток остывает и без препятствий проходит через клапан на выход.
Виды управления устройствами.
Конструктивные особенности трёхходовых клапанов даёт возможность осуществлять поддержание заданного температурного режима в системе снабжения горячей водой с использованием двух вариантов управления:
- Ручного – перемещение штока происходит путём поворота органа управления на необходимое значение;
- С использованием серводвигателя – команда на смещение штока поступает с разнообразных контроллеров.
Требования, предъявляемые к теплоносителю.
В первую очередь, теплоноситель должен обладать качественными свойствами, удовлетворяющими требования VDI 2035. Его температура в отопительной системе на должна превышать 120ºС при максимальном давлении в системе до 10 бар. Только при выполнении этих условий термоклапан Herz будет правильно работать и выполнять возложенные на него функции.
Говоря о возможности работы подобных изделий с антифризами необходимо отметить, что это возможно при использовании 15-45% растворов воды и этилен- или пропиленгликоля в качестве рабочей среды.
Применения трёхходовых клапанов.
Благодаря своей простоте и универсальности арматура подобного класса имеет обширную область применения. Трёхходовой кран может устанавливаться для устройства и усовершенствования разнообразных отопительных систем и систем подачи горячей воды. Характерными направлениями использования подобных изделий является:
- Монтаж систем с установленным бойлером;
- Подключение отопительных радиаторов в одно- и двух трубной системе с байпасом;
- Обустройство тёплых полов и систем, требующих разделения по температурным показателям.
Благодаря обширной номенклатуре выпускаемых устройств, их компактности, удобства и простоты эксплуатации они всё чаще применяются при оборудовании систем. С помощью трёхходового крана Herz можно осуществить оперативное переключение потоков воды в трубопроводах. Подобные системы с успехом работают на хозяйственных, промышленных и санитарных объектах.
Преимущества продукции производства Herz.
Арматура, выпускаемая компанией Herz, для смешивания и регулирования потоков холодной и горячей воды имеет ряд преимуществ:
- Изготовление корпуса материалов устойчивых к коррозии;
- Возможность монтажа с применением резьбового соединения;
- Наличие стока, оснащённого двойным уплотнением, из нержавеющего материала.
Сборка конструкций с применением пайки и сваривания. Высокое качество изготовления и сборки трёхходовых клапанов австрийской фирмы Herz гарантирует точность работы в автоматическом режиме, её простоту и надёжность на протяжении длительного времени.
Особенности конструкции трёхходовой арматуры, оснащённой закрывающей байпас механизмом, позволяют избежать покупки балансировочного вентиля. Это экономит покупателю дополнительные средства и упрощает систему. Многие модели снабжены заглушкой для удобства выполнения чистки. При необходимости она может быть заменена краном для слива теплоносителя.
Изготовление корпуса из латунного сплава расширяет возможности применения трёхходовой арматуры в погруженном состоянии практически в любой жидкой среде.
Монтировать термостатический клапан Herz в систему довольно просто. Он должен быть установлен на обратном контуре, при этом не стоит забывать о стрелках на корпусе, показывающих направление потока. Необходимо уделять особое внимание предотвращению загрязнения конструктивных элементов клапана.
Определившись с количеством и тем, какой необходимо трёхходовой клапан Herz купить, необходимо обратиться в нашу компанию для оформления заказа.
2 Электрический 3-ходовой L-образный шаровой кран из ПВХ
- Описание
- Технические характеристики
- Аксессуары
- Спецификации
- канадских долларов
- Видео
- Запасные части
Шаровые краны Valworx 561416E с электрическим приводом и 3-ходовым L-образным портом из ПВХ обычно используются для управления потоком воды и других жидких сред, совместимых с конструкционными материалами (не подходят для воздуха или газа).
Стандартные характеристики шарового крана
0039Электропривод Стандартные характеристики
Опции (см. вкладку «Аксессуары»)
| Тип | 3-ходовой клапан из ПВХ с электроприводом, мультивольтаж | |
|---|---|---|
| Напряжение | 24–240 В перем. тока или 24–135 В пост. тока (1 фаза, 50/60 Гц) автоматическое определение напряжения | |
| Номинальный ток | 0,3 А при 110 В перем. тока, 0,16 А при 240 В перем. тока, 1,28 А при 24 В перем. тока 0,97 А при 24 В пост.0070 | 9 секунд на поворот на 90° (+/- 10 % без нагрузки) |
| Размер трубы | 2 дюйма (включая клеевую муфту IPS и концевые соединители NPT) | |
| Размер порта | 9 0071 Полный порт, резюме 85||
| Номинальное давление | 150 PSI (10 бар), см. таблицу P/T, вакуум 29 дюймов рт.ст. -140 °F (от 0 до 60 °C) | |
| Диапазон температур привода | от -4 до 158 °F (от -20 до 70 °C) | |
| Корпус клапана | ПВХ | |
| Шар и шток | ПВХ | 9007 3|
| Седла шара | ПТФЭ (тефлон) с наполнителем из этилен-пропиленового каучука уплотнения | |
| Уплотнения штока | Двойные уплотнения из EPDM | |
| Рабочий цикл | 75% | |
| Корпус 900 70 | Антикоррозионный полиамид, крепежные детали из нержавеющей стали | |
| Степень защиты | Защита от атмосферных воздействий IP67, защита от УФ-излучения | |
| Электрические соединения | Заглушки DIN с кабельным вводом (входят в комплект), дополнительные заглушки 1/2 дюйма | |
| Подтверждение положения клапана | 2 вспомогательных концевых выключателя SPDT с номиналом 3A@125 /250 В перем. тока, 30 В пост. тока резистивная нагрузка | |
| Ручное дублирование | Ручная ручка | |
| Защита двигателя | Электронная защита от превышения крутящего момента со светодиодным индикатором состояния | |
| Противоконденсатный нагреватель | 4 Вт с термостатическим управлением |
Комплект отказоустойчивых батарей
Цена: $408,80
Купите 3 или более за 367,92 $ каждыйКоличество
Цена: $408,80
Купите 3 или более за 367,92 $ каждыйКоличество
Разъемы и кабели
Цена: $6,40
Купите 10 или более за 5,76 $ каждыйКоличество
Цена: $14,64
Купите 10 или больше за 13,18 $ каждыйКоличество
Цена: $28,07
Купите 10 или больше за 25,26 $ каждыйКоличество
Цена: $20,83
Купите 10 или больше за 18,75 $ каждыйКоличество
Мы предлагаем модели САПР практически любого формата.
Не можете найти именно то, что ищете? Пожалуйста, напишите по адресу [email protected], чтобы запросить конкретные файлы, которые вам нужны. Включите номер запаса и любые аксессуары с вашим запросом.
Загрузка файлов САПР
Формат САПР:
Выберите формат
* Имя
* Фамилия
* Адрес электронной почты
* Компания
Отображение модели может занять несколько секунд.
от TraceParts
Подпишитесь на наши новости
Шаровые краны с электроприводом — Grainger Industrial Supply
Шаровые краны с электроприводом
173 изделия
Шаровые краны с электроприводом регулируют поток среды, жидкости или газа в автоматизированной системе управления технологическим процессом без необходимости подачи пневматического воздуха .
Также известные как шаровые краны с электроприводом, они распространены в оборудовании общественного питания, производственных помещениях и ирригационных системах.
Шаровые краны с электроприводом из бронзы
Шаровые краны с электроприводом из нержавеющей стали
Шаровые краны с электроприводом из пластика
Латунные шаровые краны с электроприводом
Бронзовые шаровые краны с электроприводом
Бронза, тип соединения FNPT x FNPT
Бронза Шаровые краны с электрическим приводом Бронза, тип соединения FNPT x FNPT, отсортировано по размеру трубы, по возрастанию
Загрузка. .. |
Шаровые краны из нержавеющей стали с электрическим приводом
Нержавеющая сталь 316, тип соединения FNPT x FNPT
Нержавеющая сталь с электрическим приводом Шаровые краны из нержавеющей стали 316, тип соединения FNPT x FNPT, отсортированные по размеру трубы, по возрастанию
| Loading… |
Пластиковые шаровые краны с электроприводом
ХПВХ , Тип соединения с гнездом Тип соединения с раструбом, отсортировано по размеру трубы, по возрастанию
Идет загрузка. .. |
ХПВХ, тип присоединения гнездо x резьба
пластиковых шаровых кранов с электрическим приводом КПВК, тип соединения гнезда х потока, отсортированный по размеру трубы, по возрастанию
| Загрузка… |
ПВХ, тип соединения с муфтой
Пластиковые шаровые краны с электрическим приводом ПВХ, тип соединения с муфтой, отсортировано по размеру трубы, по возрастанию
Загрузка. .. |
ПВХ x Тип резьбового соединения
Пластиковые шаровые краны с электроприводом из ПВХ, гнездо x тип резьбового соединения, отсортированные по размеру трубы, по возрастанию
| Загрузка… 900 72 |
ПВХ, гнездо/резьба x Тип соединения с раструбом/резьбой
Пластиковые шаровые краны с электроприводом ПВХ, раструб/резьба x тип соединения с раструбом/резьбой, отсортировано по размеру трубы, по возрастанию
Loading. .. |
ПВХ, тип резьбового соединения
Пластиковые электрические приводные шаровые краны ПВХ, резьба Тип соединения, отсортированный по размеру трубы, по возрастанию
| Loading… |
Полипропилен, тип соединения FNPT x FNPT
Пластиковые шаровые краны с электрическим приводом Поли пропилен, FNPT x Тип соединения FNPT, отсортировано по размеру трубы, по возрастанию
Загрузка. .. |
Полипропилен, тип фланцевого x фланцевого соединения
Пластиковые шаровые краны с электрическим приводом Полипропилен, тип фланцевого x фланцевого соединения, сортировка по трубам Размер по возрастанию
| Загрузка… |
Латунные шаровые краны с электрическим приводом
Латунь, тип соединения FNPT x FNPT
Латунь Шаровые краны с электрическим приводом Латунь, тип соединения FNPT x FNPT, отсортировано по размеру трубы, по возрастанию
Загрузка. |
