Монтаж трубы печной: Монтаж дымохода: как правильно установить дымовую трубу

Содержание

Монтаж печей и дымоходов | Цена в Екатеринбурге

Дымоходы реализуемые компанией «Теплый дом», легко монтируются, и зная основные правила монтажа, вы сможете самостоятельно произвести установку дымоотводящего канала.

Расположение дымоходной трубы

1. Дымоходные трубы следует монтировать максимально вертикально, это обеспечит хорошую тягу дыма. При устройстве дымохода, допустимо не больше двух отклонений от вертикали, с откосом по горизонтали не больше 1 метра.

Высота дымохода

2. Высота дымового канала должна составлять не меньше 5000 мм от патрубка котла или топки. Чем выше будет дымоход, тем лучше тяга в печи.
3. Высоту дымовой трубы над плоской кровлей рекомендуется делать не меньше 500 мм.
4. Когда расстояние от конька до трубы меньше 1500. мм – дымоход нужно монтировать выше уровня конька на 500 мм ,
5. Когда расстояние от трубы до конька составляет от 1500 до 3000 мм. — монтируйте дымоход на уровне конька кровли.
6. Когда расстояние от конька до дымохода больше 3000 мм. — трубу нужно монтировать не ниже виртуальной линии, проведенной под углом 10гр. к линии горизонта.

Устройство и модули дымохода

7. Не допускается наличие выступов в трубе, внутренний контур дымохода должен быть идеально гладким, это защитит канал от образования сажи
8. Продумывая конструкцию дымохода, не забудьте включить в дымоотводящий канал ревизию тройник, с помощью которого вы без труда сможете производить чистку дымохода;
9. При прохождении трубы через кровлю здания, применяйте специализированные элементы, обеспечивающие пожаро-безопасность и термоизоляцию в местах соприкосновения кровли и дымохода.
10. В случаях, когда кровля изготовлена из легко возгораемых материалов, установите на конце дымохода искроуловитель (дефлектор), который защитит крышу от возгорания.
11. Недопустимо попадание соединений элементов дымохода в разделки перекрытий. Места креплений и стыков должны быть просматриваемы и доступны для ремонта.

Пожаро-безопасность при монтаже дымохода

12. Расстояние от трубы дымохода до элементов кровли не должно быть менее 500 мм.
13. Позаботьтесь о герметизации дымохода, с помощью термостойких герметиков, исключается просачивание дыма в местах стыка модулей трубы или попадание холодного воздуха внутрь дымоотводящего канала.
14. Перед сборкой дымохода, произведите очистку его поверхности от защитной пленки.
15. Перед пробной топкой не забудьте убрать все посторонние предметы из дымохода.
16. Проверка работоспособности дымовой трубы производится после полного монтажа, небольшим объемом дров. В процессе горения дров проверьте дымоотводящий канал на предмет просачивания дыма.
17. Полноценная топка осуществляется не меньше двух часов.
18. Подготовьтесь к небольшому задымлению в помещении, которое возникает из-за сгорания остатков масла на стенках отопительного прибора и модулях дымоходной трубы. Откройте окна и произведите проветривание помещения.

Сборка дымохода

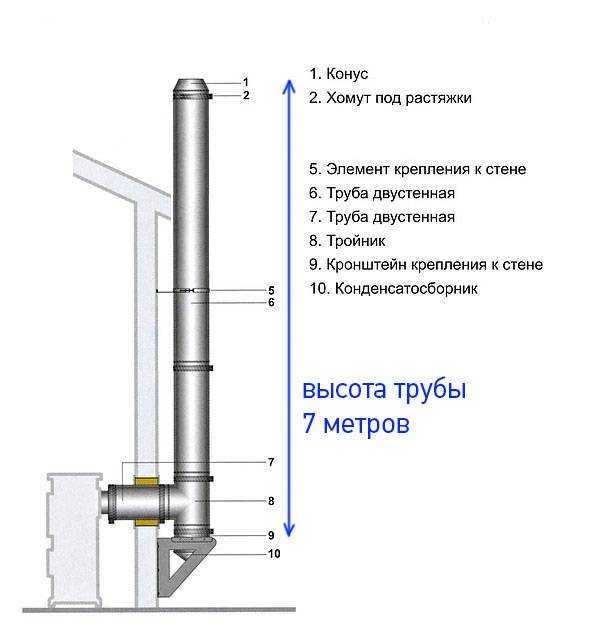

19. Монтаж дымохода в двухконтурной части должен осуществляться по конденсату.

Площадь сечения дымохода
20. Cечение трубы дымохода должно быть примерно равно площади патрубка печи, и не может быть значительно больше, так как это приведет к быстрому остыванию трубы и как следствие образованию конденсата, ухудшающего тягу.

Помните о личной безопасности

21. ВНИМАНИЕ! Все работы по монтажу и чистке модулей дымоотводящего канала необходимо осуществлять в защитных рукавицах!

В компании «Теплый дом» вы можете оформить заказ на монтаж дымохода. Наши специалисты помогут в выборе конструкции трубы с учетом особенностей отопительного объекта и произведут расчет стоимости дымоотводящего канала. Огромный опыт работы, позволяет нам гарантировать надежность и высокую пожаро-безопасность установленных дымоходов. Мы используем качественные теплоизоляционные материалы и современные технологии для монтажа дымоходов. Ждем ваших звонков по номеру +7(343) 201-80-70.

Установка дымохода в частном доме

Установка дымохода в доме от компании «ДЫМОХОДЫ.by» поможет повысить энергоэффективность отопления. Наши системы изготавливаются по ГОСТ, просты в монтаже, создают надежную тягу, безопасны в использовании, имеют долгий срок службы.

Установка дымохода в частном доме: технические особенности

В процессе сгорания топлива в печах и каминах образуется большое количество дыма и газов, требующих отведения. Хороший дымоотвод – обязательное условие для комфорта и безопасности проживания. Он устойчив термически, не подвержен действию конденсата, агрессивной химии. Соблюдение современных строительных нормативов помогает создать в печной трубе достаточное разрежение газов и дымовую тягу. Лучший вариант – дымовой канал в форме цилиндра и гладкими стенами для предотвращения скопления сажи, при этом:

  • площадь сечения трубы для дымохода должна быть равной или превышающей площадь патрубка котла;
  • в производстве стальных дымоотводов применяется легированная сталь с улучшенными антикоррозионными характеристиками, 0,5 мм толщиной и более;
  • протяженность системы должна быть не меньше 5 м;
  • недопустимо создание более 2-х поворотов;
  • радиус поворота обязан не превышать диаметр дымовой трубы.

Виды дымоходов для частного дома

Для организации отведения дыма в домах наиболее часто используются конструкции следующих видов:

  • Кирпичный дымоход
    Бюджетная конструкция, пригодная только для твердотопливных отопительных котлов. Хорошо выдерживает высокий уровень температуры сгорания. При применении жидкого и газообразного топлива, в пиролизных, пеллетных котлах из-за достаточно низких температур появляется конденсат, быстро разрушающий кладку;


  • Коаксиальный дымоход
    Наиболее эффективная и практичная конструкция дымоотвода для большинства видов отопительного оборудования. Такой дымоход состоит из вставленных одна в другую двух труб различного диаметра с внутренними перегородками. Воздух в них поступает не из помещения, а с улицы, что позволяет эксплуатировать устройство без дополнительной вентиляции;


  • Керамический дымоход
    Предназначен для газовых, жидкотопливных, пиролизных, пеллетных систем, отличается долговечностью, прочностью, коррозионной устойчивостью, при подключении требует строгого соблюдения рекомендаций производителя.
    показатели температуры и давления продуктов горения;
  • отсутствие или наличие выпадаемого конденсата;
  • количество выделяемых химических веществ;
  • устойчивость к горению сажи;
  • безопасное расстояние от других конструкций и т. п.

При одновременной эксплуатации разных котлов следует выбирать вариант, выдерживающий повышенные нагрузки. Так, к примеру, тонкостенные стальные системы не подойдут для твердотопливного отопления – металл из-за сильного нагревания очень быстро придет в негодность.

Монтаж дымохода в доме: основные правила

Грамотно установить дымоход в частном доме помогает выполнение нескольких правил:

  1. Конструктивные элементы устанавливаются снизу-вверх.
  2. Избежать проникновения на утеплитель внутри контура конденсата поможет внутренняя труба, вставленная в предыдущий элемент.
  3. Участки соединения с отводами, тройниками, прочими деталями выполняются с использованием хомутов и должны быть расположены вне перекрытий. На каждые 2 м дымопровода требуется фиксация. При крепеже к стеновой поверхности стоит убедиться, что отсутствуют прогибы труб и точки их соприкосновения с электропроводкой, газопроводом и др.
  4. В местах прохождения кровли, перекрытий нужен отступ (150 мм для дымоотвода с изоляцией, без изоляции – 300 мм).
  5. Чтобы не допустить деформации и смещения конструкции при нагревании, устанавливают гибкий переходник или крепят трубу к кронштейну с запасом 10-15 мм.
  6. Горючие кровельные материалы требуют установки искроуловителя из стальной сетки с отверстиями не более 5*5 мм.

В деревянном доме монтажные работы производятся в строгом соответствии со СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», запрещающим нахождение легковоспламеняющихся деталей ближе 130 мм от кирпичных и бетонных конструкций, от керамических без теплоизоляции – 250 мм.

Заинтересовались?

Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует!

Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Возврат к списку

Все, что нужно для установки дымохода DuraPlus!

Дымоход DuraPlus от Simpson Дюравент — это трехстенный полностью топливный дымоход для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, мазуте, угле или газ. Дымоходы DuraPlus спроектированы так, чтобы сохранять прохладу снаружи, обеспечивать горячую тягу внутри, повышать эффективность печи и обеспечивать пожаробезопасную конструкцию, защищающую как дымоход, так и дымоход. и здание. Этот дымоход с тройными стенками имеет два изолирующих слоя (керамическое покрытие и воздушное пространство). Изоляция из керамического мата надежно удерживается на месте, устраняя горячие точки, характерные для изоляции с насыпным заполнением. В случае возгорания креозота сжимаемая плоская изоляция позволяет облицовке дымохода расширяться наружу в радиальном направлении.

Дымоходные системы DuraPlus внесены в список UL согласно UL 103 (MH7399).

См. приведенные ниже типовые монтажные чертежи, чтобы выбрать подходящие компоненты для вашей установки.

  • Переходник дымохода DVL/DuraBlack или скользящий соединитель DuraBlack необходимо использовать при подсоединении дымохода DVL или DuraBlack к потолочной опоре, настенному коушу или отделочной муфте. При присоединении дымохода с защелкой к DuraPlus необходимо использовать адаптер с защелкой.
  • Настенный наконечник должен быть установлен с соответствующим участком трубы дымохода для всех горизонтальных установок через стену. Для размещения более толстых стен можно изготовить на месте удлинитель настенного коуша.
  • Экран изоляции чердака должен использоваться во всех установках, которые проходят через чердак, независимо от того, изолирован чердак или нет. Если в чердачном помещении дымовая труба заключена в короб, изоляционный экран чердака не требуется.
  • Противопожарный радиационный экран необходимо использовать, когда дымоход проходит через пол или потолок без потолочной опорной коробки.

Планирование установки

Следующие рекомендации предназначены в качестве общего руководства для помощи в компоновке и выборе компонентов дымохода, необходимых для установки.

Всегда читайте и следуйте инструкциям по установке Simpson Dura-Vent перед установкой дымоходной системы, которые находятся вместе с крышкой или опорной коробкой. Инструкции по установке можно посмотреть на странице товара.

  • Диаметр дымохода должен соответствовать размеру выходного отверстия прибора. Дымоход неправильного размера приводит к плохой тяге и чрезмерному образованию креозота.
  • Измерьте диаметр выхода дымохода прибора. Выберите дымоход и соединительную трубу DVL или DuraBlack того же диаметра, что и выход дымохода прибора. Для установки камина обратитесь к таблице размеров в конце этого каталога.
  • Определите, является ли установка установкой через крышу или через стену. Для установки через стену потребуются дополнительные компоненты (настенная наперстка, тройник с крышкой, опора тройника и настенные хомуты).
  • По возможности устанавливайте дымоход внутри конструкции. Холодный наружный дымоход будет производить меньше тяги и производить больше креозота.
  • По возможности избегайте смещений, ограничивающих естественную тягу. Прямая вертикальная установка более эффективна и с меньшей вероятностью выделяет креозот. Если требуется смещение, чтобы избежать стропил или других препятствий, измерьте требуемое расстояние по горизонтали и доступную высоту по вертикали. Доступны колена 15° и 30°. локти больше
  • 30° запрещены в США. Допускается не более двух смещений в одной установке. См. таблицу смещения в конце этого каталога. Для каждого смещения требуется по крайней мере один локтевой ремень. Налокотники обеспечивают достаточную поддержку.
  • Определите минимальную высоту дымохода над линией крыши. Строительные нормы и правила требуют минимум 3 фута над проемом крыши и не менее 2 футов выше любой части здания в пределах 10 футов. См. рис. 1. Заглушка устанавливается выше этой точки.
  • Измерьте уклон крыши. Например, высота шага 6/12 составляет 6 дюймов по вертикали, а расстояние по горизонтали — 12 дюймов. Выберите подходящее мигание.
  • Определите общую длину дымохода и дымохода, необходимых для установки. Чтобы рассчитать установленную длину дымохода DuraPlus диаметром 6–8 дюймов, вычтите 1 1/2 дюйма на каждое соединение. Вычтите 1 1/4 дюйма на каждое соединение дымохода DuraBlack. Вычтите 1 1/2 дюйма на каждое соединение дымохода DVL. Минимальная высота дымохода на уровне моря для прямого вертикального дымохода составляет от 10 до 15 футов над выпускным отверстием прибора. Для более высоких отметок или использования колен или тройника потребуется приблизительно 30 % до 60% больше высоты, чтобы обеспечить достаточную осадку.
  • Будьте пожаробезопасны. Поддерживайте расстояние не менее 2 дюймов до горючих материалов. Соблюдайте местные строительные нормы и правила и обратитесь к сертифицированному специалисту для осмотра дымохода.

Статьи, которые могут вам также понравиться…

  • Может ли ваш дровяной камин перегреться?

  • California Title 24: Complete Guide to Net Zero Energy

  • Caframo Ecofan: универсальное исчерпывающее руководство

  • Древесная зола: преимущества, о которых вы не знали

  • Что нужно знать перед покупкой топки для газового камина

  • Основы дымохода для камина

  • Подходят ли вам безвентиляционные газовые журналы?

  • Опасны ли камины без вентиляции?

  • 5 способов украсить камин к осени

  • 5 удивительных мест, где можно повесить электрический камин


Вопросы по этой статье

Сертифицированные специалисты NFI ответят на все вопросы клиентов бесплатно!

3 вопроса и 3 Ответа

Задать вопрос

Тони

от GA спросил:

7 июня 2022 г.

Могу ли я использовать трубу DV с тройной стенкой для трубы печи? Если нет, то сколько места мне нужно между печью и трубой ДВ с тройной стенкой?

1 Ответ

Нет, трехстенная труба DuraPlus может использоваться только в качестве дымохода, который начинается либо от потолочной опоры, либо от патрубка в стене в отдельно стоящей дровяной печи.

Представлено: Тайлер М. — Мастер очага NFI 7 июня 2022 г.

Ответ

Dayton A

из Мейсона, штат Техас спросил:

25 сентября 2021 г.

При установке сквозной системы, насколько далеко в помещение должна быть выведена дымоходная труба перед подсоединением трубы печи ?

1 Ответ

Каждый производитель указывает это в инструкциях по установке. Для DuraPlus это минимум 2 дюйма.

Представлено: Кэти О. 27 сентября 2021 г.

Ответ

Дэвид О.

из Джаспера, Джорджия спросил:

8 октября 2019 г.

Дымоход DuraPlus с поддержкой тройника. Для чего предназначен съемный лоток (компонент SDP-T)?

1 Ответ

Колпачок на нижней части тройника используется для выпуска мусора при очистке дымохода.

Представлено: Кортни О. 9 октября 2019 г.

Ответить

Нужна помощь?

  • Похожие статьи
  • Customer Q&A
  • Ask the Experts (Free)

DuraPlus Chimney Pipe Installation Guide

  • Fireplace Articles
  • Fireplace Insert Articles
  • Stove Articles
  • Gas Log Articles
  • Chimney Articles
  • Fireplace Mantel Articles
  • Accessory Articles
  • Товары для жизни на открытом воздухе
  • Товары для костра
  • Товары для обогревателей
  • Товары для гриля

Категории

  • Fireplaces
  • Fireplace Inserts
  • Stoves
  • Gas Logs
  • Mantels
  • Accessories
  • Chimneys & Venting
  • Outdoor Living
  • Chimney Pipe
  • Heaters
  • Fire Pits
  • Grills
  • HVAC
  • Shop По брендам
  • Руководства и статьи
  • Предложения со склада
  • 42-дюймовые камины
  • Дровяные камины
  • Камины с нулевым зазором
  • Камины Majestic
  • Majestic
  • Камины с самым высоким рейтингом
  • Камины по размеру

Отзывы

Подпишитесь на нашу рассылку

Руководство по установке дровяной печи 900 Пожалуйста, поделитесь:

Это пошаговое руководство по установке дровяной печи. Мы рассмотрим необходимые детали и инструменты, а также пошаговое руководство о том, как правильно установить печную трубу через потолок и крышу вашего дома.

Этот проект занял менее 10 часов и обошёлся в 2682 доллара.

Краткое руководство по установке дровяной печи своими руками:

  • Выбор дровяной печи
  • Все необходимое для установки дровяной печи
  • Установка внутренней трубы печи
  • Установка трубы печи на крыше
  • Установка опоры кронштейна крыши
  • Инструменты, необходимые для установки дровяной печи
  • Разбивка стоимости

Выбор дровяной печи

Если вы занимаетесь своими руками и хотите установить дровяную печь в рамках бюджета, вам нужно начать с выбором правильной дровяной печи. Учитывайте необходимую площадь отапливаемых квадратных метров, цену, отзывы и стиль. Мы выбрали доступную дровяную печь от Lowes, которая была на складе (одной проблемой меньше: доставкой).

Нам понравился внешний вид (не лучший из когда-либо созданных), площадь покрытия и цена дровяной печи Master Forge площадью 2500 кв. футов. Он был довольно компактным, имел простую конструкцию, а цена была действительно отличной (69 долларов).9) на момент покупки (сентябрь 2022 г.). Поскольку у нас есть Lowe’s CC, мы также вернули 5% от суммы покупки, в результате чего цена (без учета налогов) составила 664 доллара.

Сотрудники Lowe’s использовали вилочный погрузчик, чтобы загрузить дровяную печь в кузов нашего полутонного пикапа. Мы использовали 2 ремня, чтобы привязать груз, и он благополучно добрался до дома (даже по нашей ухабистой грунтовой дороге).

Как видно из рисунка ниже, «поддон» был довольно слабым, но со своей задачей справился.

Мы использовали свой мини-погрузчик для разгрузки и размещения в гараже, пока мы решали следующие шаги: получить все трубы печки и другие материалы для успешной установки.

Все (кроме печи), необходимое для установки дровяной печи

Одним из наиболее неприятных элементов подготовки к установке дровяной печи является поиск всех нужных деталей, необходимых для выполнения работы. К счастью, есть веб-сайты, которые помогут вам пройти через процесс «необходимых деталей».

Вот все детали, необходимые для установки этой дровяной печи:

Детали, необходимые ВНУТРИ дома для установки дровяной печи

Купленная нами дровяная печь Master Forge надлежащим образом оборудована для 6-дюймовой трубы печи.

6-дюймовая опорная коробка DuraPlus для квадратного потолка 11 дюймов

Используется с плоскими, сводчатыми или сводчатыми потолками. Этот компонент поддерживает дымоход длиной до 40 футов со встроенной стартовой секцией. Коробка Square Ceiling Support Box имеет гладкую черную отделку, что придает полнофункциональной конструкции приятную эстетику.

6-дюймовый переходник для дымохода DuraBlack/DVL с накладкой

DuraVent DVL — внутренняя дымоходная труба с двойными стенками для подсоединения дровяных печей к заводскому дымоходу.

Адаптер для дымохода DuraBlack используется для подключения двухстенного DVL и/или одностенного DuraBlack к DuraTech, DuraPlus, DuraPlus HTC и DuraLiner для установки через стену или потолок. Этот адаптер необходим для правильного подключения.

6” DVL 40” – 68” Телескопическая черная труба для печи с двойными стенками

Поскольку помещение, в котором устанавливается дровяная печь, имеет высоту всего 8 футов, нам не понадобились дополнительные секции. Если у вас высокие потолки, вам, вероятно, понадобится вариант с телескопической трубой большего размера.

Телескопическая труба DVL предназначена для установки из двух частей от печи до потолочной опорной коробки или отделочной манжеты. Резка не требуется, а длина трубы составляет от 40 до 68 дюймов.

Секция адаптера DVL 6 дюймов Без демпфера

Переходная секция DVL соединяет трубу DVL с выходом дымохода прибора. Также для использования в качестве переходника для печки.

Чердачный изоляционный экран DuraPlus от 6 до 8 дюймов

Чердачный изоляционный экран требуется для установок, проходящих через чердак, чтобы предотвратить скопление изоляции и мусора возле дымохода. Чердачный изоляционный экран устанавливается поверх противопожарного радиационного экрана или опорной коробки.

ОБЗОР: Внутри Предметы, необходимые для установки дровяной печи:

  1. Квадратная потолочная опорная коробка (устанавливается на потолке помещения, в котором установлена ​​печь)
  2. Переходник дымохода с накладкой (соединяет опорную коробку с телескопической трубой)
  3. Телескопическая черная труба для печи с двойными стенками (легко регулируемая установка) для видимой внутренней трубы)
  4. Переходная секция (соединяет телескопическую трубу с дровяной печью)
  5. Чердачный изоляционный экран (на чердаке, не виден)

Детали, необходимые СНАРУЖИ дома для установки дровяной печи

Фартук для крыши

Фартук для крыши обеспечивает герметичный проход через крышу.

Штормовая муфта

Требуется с гидроизоляцией для защиты от атмосферных воздействий через настил крыши

Дымоходная труба из нержавеющей стали

Дымоходная труба предназначена для удаления вредных побочных продуктов сжигания или сжигания топлива внутри вашего дома. . Если побочные продукты не вентилируются должным образом внутри дома, у вас может возникнуть опасное накопление угарного газа.

Заглушка для дымохода

Заглушка для дымохода обеспечивает защиту дымохода, не позволяя животным и мусору попасть внутрь дымохода, вызывая опасную закупорку. Это также помогает защитить от дождя и снега грипп, который может попасть в дымоход и повредить сам прибор.

Удлиненный кронштейн для крыши

Используется для крепления трубы к крыше, когда она выступает более чем на 5 футов над линией крыши.

ОБЗОР: Снаружи Необходимые предметы для установки дровяной печи:

  1. Обшивка крыши (для фиксации водосточной трубы и предотвращения повреждения крыши)
  2. Штормовая муфта (создает атмосферостойкий барьер вдоль трубы печи)
  3. Труба дымохода (удаляет вредный дым, образующийся в печи) животные и мусор от попадания в трубу)
  4. Кронштейн для крыши (крепит трубу дымохода к конструкции)

Установка квадратной потолочной опорной коробки

Вам необходимо измерить расстояние от стены, чтобы соответствовать применимым нормам и обеспечьте достаточное расстояние для рейтинга вашей печной трубы и печи. 9№ 0007

Используемая двухстенная телескопическая черная печная труба DVL безопасна на более близком расстоянии, чем одностенная печная труба, вплоть до 8 дюймов. В этой установке мы хотели, чтобы дровяная печь была дальше от стены. В плотной посадке вы захотите найти решение для трубы с двойными стенками. Труба с двойными стенками также обязательна в передвижном доме (а это не так).

Ваши измерения должны точно совпадать с балкой на ферме. Вы никогда не должны врезаться в луч. Вам нужно будет выровнять потолочную опорную коробку по балке. Вы будете измерять и резать рядом с балкой, а затем формировать опорную конструкцию, используя 2×4 или 2X6.

Установка квадратной потолочной опорной коробки

  1. Измерьте размещение опорной коробки на достаточном расстоянии от стены до трубы печи.
  2. Поднесите коробку печи к своему месту и сделайте отметку фломастером или карандашом.
  3. Убедитесь, что сторона коробки печи с одной стороны выровнена с балкой в ​​потолке.
  4. Просверлите отверстия в углах маркировки коробки печи на потолке.
  5. Вырежьте квадратное отверстие с помощью сабельной пилы (Sawzall).
  6. Вставьте потолочную опорную коробку в вырезанное отверстие. Продолжайте резать область потолка, пока потолочная опорная коробка не подойдет идеально.
  7. Обрамляйте проем через чердак, соединяя ваши 2×4 с балками, идеально выравнивая проем.
  8. Используйте шурупы для поддержки проема, который вы создали. Используйте 2 шурупа для деревянных конструкций длиной не менее 2,5 дюймов с каждой стороны рамы.
  9. Переместите потолочную опорную коробку на место и используйте (2) 8 копеечных гвоздей на каждой внутренней стороне опорной коробки (всего 8).
  10. Убедитесь, что потолочная опорная коробка находится не менее чем на 2 дюйма ниже потолка (в помещении).

Общее правило: сверьтесь с применимыми кодами, чтобы обеспечить надлежащее размещение вдали от горючих материалов.

Установка изоляционного экрана чердака

После установки потолочной опорной коробки можно установить изоляционный экран чердака поверх потолочной опорной коробки. В нашем случае нам пришлось отрезать небольшой участок изоляционного экрана, чтобы он поместился вокруг фермы крыши.

Отвес (установка трубы уровня)

Теперь, когда у вас есть потолочная опорная коробка, нам нужно убедиться, что труба печи будет идеально ровной от крыши через чердак до места размещения дровяная печь.

Для этого и теперь, когда у вас есть потолочная опора на правильном расстоянии от стены, вы будете использовать отвес.

Для отвеса: вы можете использовать практически любой небольшой, относительно тяжелый предмет и веревку.

ПРОКЛАДКА ТРУБЫ ПЕЧИ:

  1. Убедитесь, что потолочная опорная коробка установлена ​​правильно (готово).
  2. Над круглым отверстием в потолочной опорной коробке опустите тяжелый конец отвеса через отверстие в потолочной опорной коробке. Переместите струну на место на чердаке, касающуюся дерева крыши (с внутренней стороны), и переместите эту точку, совместив струну с центром отверстия опорной коробки потолка. Отметьте фломастером центральное и отвесное расположение печной трубы.
  3. (КОГДА ВЫ ГОТОВЫ К РАБОТЕ С ВХОДОМ В КРЫШУ) – С помощью шурупа: по отметке по центру и отвесу >>> Ввинтите шуруп через крышу, это будет ваша отметка во время работы на крыше.
Внешний вид: метка отвеса (для центрирования трубы печи и обшивки крыши)

После того, как вы протолкнете шуруп через крышу, вы захотите немедленно начать работу на внешней части установки трубы дровяной печи (подробнее об этом ниже) .

Но сначала давайте рассмотрим процесс установки внутренней трубы печки:

Установка внутренней трубы печи

Этот шаг можно выполнить до или после установки крыши.

Теперь, когда вы установили опорную коробку, пришло время правильно разместить и закрепить печь и внутреннюю трубу печи. Вы также захотите добавить видимые отделочные элементы вокруг коробки печи, чтобы завершить внутреннюю часть установки дровяной печи.

Прикрепите адаптер дымохода с накладкой к потолочной опорной коробке.

Вы будете использовать прилагаемые винты, чтобы прикрепить накладку к опорной коробке, это стабилизирует и соединит переходник трубы.

На изображении ниже показаны винты, используемые для крепления трубы печи после установки телескопической трубы на нужную высоту.

На всех двухстенных телескопических черных трубах печной трубы должна быть наклейка с указанием направления потока , чтобы вы не запутались, какой конец следует подсоединять.

Эта переходная секция, показанная выше, соединяется непосредственно с дровяной печью и телескопической черной трубой для печи с двойными стенками.

Большинство дровяных печей имеют отверстия для сверления в переходной секции. Однако при использовании трубы для печи с двойными стенками вам НЕ нужно закреплять переходную секцию винтами.

Обзор установки внутренней трубы печи

Давайте рассмотрим шаги по установке внутренней трубы дровяной печи от потолочной опорной коробки к печи:

  1. Присоедините переходник дымохода с отделкой к потолочной опорной коробке с помощью прилагаемых винтов.
  2. Соберите вместе части трубы печи и протяните телескопическую трубу от потолочной опорной коробки вниз к адаптеру печи, чтобы обеспечить достаточную длину.
  3. Надежно закрепите адаптер печи на плите.
  4. С телескопической трубой в руке: установите ее правильно, плотно и плотно между адаптером опорной коробки (потолочное крепление) и адаптером печи.
  5. Плотно закрепите телескопическую трубу винтами.

Установка трубы печи на крыше

С нанесенной на нее меткой от проникающего винта вы готовы правильно выровнять и вырезать для установки оклада крыши.

Поместите отлив прямо над отметкой от шурупа – отцентрируйте отверстие отливки над кончиком шурупа.

Выровняйте и отметьте параллельно черепице. Значение: прямая кромка кровельного оклада должна быть прямой и параллельной черепице.

На внутренней стороне кровельного оклада отметьте круг вокруг отверстия. ПРИМЕЧАНИЕ. Вы, вероятно, можете обойтись меньшим отверстием, мы решили вырезать все отверстие.

С помощью дрели с достаточно большим отверстием, чтобы в него влезло полотно вашей сабельной пилы, просверлите несколько отверстий внутри отмеченной области, чтобы начать резку.

На чердаке: положите мешок для мусора на изоляционный экран чердака, чтобы предотвратить попадание мусора в коробку экрана, опорную коробку и внутреннюю трубу.

СОВЕТ: пусть кто-нибудь будет внутри, пока вы будете пилить крышу пилой. Двигайтесь медленно и сообщите человеку внутри, что вы не задеваете какую-либо конструкционную древесину на ферме ИЛИ проводах (если применимо).

Теперь, когда вы проделали отверстие, пришло время осторожно поднять черепицу и удалить гвозди, соединяющие эту часть черепицы, чтобы вы могли правильно установить оклад крыши.

Постарайтесь уложить как можно больше рядов гонта поверх гидроизоляции. Значение: чем меньше металла вы увидите на сверкающей крыше, тем лучше.

Вам нужно будет подтянуть черепицу с помощью монтировки и удалить каждый гвоздь один за другим, не разрывая черепицу.

При необходимости обрежьте черепицу острым лезвием, чтобы она подошла к отверстию в кровельном отливе.

Перед тем, как прикрепить оклад к крыше, мы хотим проверить наше размещение, установив трубу дымохода из нержавеющей стали и проверив посадку и выравнивание.

Теперь, когда мы знаем, что все подходит как надо, снимите трубу печки и начните готовить гидроизоляцию крыши с помощью битумного наполнителя и герметика. Мы решили НЕ герметизировать силиконом, мы считаем, что правильный герметик для асфальта является лучшим вариантом.

ПРИМЕЧАНИЕ: Мы закрепили кронштейны труб ДО закрепления оклада крыши. Перейдите в этот пост в блоге, чтобы увидеть этап установки кронштейна на крышу.

Обильно нанесите битумный герметик по всей поверхности гидроизоляции крыши.

К сожалению, нам не удалось сфотографировать множество черных полос по всему низу крыши. Также не изображено: Используя 8 гвоздей под несколько гонтов: закрепите кровельный отлив на месте.

Обзор того, что не изображено:

  1. Добавьте много битумного наполнителя и герметика на нижнюю часть гидроизоляции крыши.
  2. Надежно закрепите оклад вокруг проема.
  3. Вбейте 8 гвоздей под несколько гонтов + (3) 8 гвоздей в нижнюю (открытую) часть кровельного оклада.

Установка наружной трубы дымохода

Также не показано: Чтобы зафиксировать трубу дымохода на месте, используйте одну трубу за раз: поднимите и опустите в нужное положение, установите ее с помощью нижнего крепления. Переместите трубу на место, нажмите и закрутите до упора. Для большинства систем подгонки и блокировки (как вы видите здесь) не требуется клей или гвозди.

После того, как ваш оклад крыши будет правильно установлен, а труба печи закреплена и зафиксирована на месте, вы наденете штормовой воротник и обильно нанесете герметик вокруг открытых участков и гвоздей.

Нанесите герметик на битумной основе вокруг штормового воротника, затянув его так низко, как он будет располагаться на гидроизоляции крыши.

Нет на изображении: плотно натяните штормовой воротник вокруг печной трубы и прижмите его до плотного прилегания к отливу крыши как можно ближе. Поместите открытый язычок в отверстие и зажмите его, чтобы зафиксировать.

Далее: наденьте заглушку дымохода. Аналогичен монтажу наружной печной трубы – нет необходимости в шурупах и клеях. Просто нажмите вниз и затяните, чтобы зафиксировать.

В этот момент вы заметите, что труба дымохода ослаблена, вам нужно закрепить трубу с помощью системы кронштейнов на крыше.

Установка опоры кронштейна крыши

Если ваша открытая труба не очень короткая (и находится недалеко от пика крыши), вам ПОТРЕБУЕТСЯ опора кронштейна крыши.

Как видно из рисунка выше, мы начали закреплять скобу до окончательного размещения кровельного оклада.

  1. Сначала необходимо прикрепить к трубе опорный хомут и затянуть его с помощью предоставленного оборудования. Мы решили поставить его как можно ниже на третьей/верхней секции трубы.
  2. Прикрепите опорные стержни к опорному хомуту трубы и выдвиньте телескопическую трубу (трубы) в идеальное место (места). Идеально: там, где, по вашему мнению, лучше всего закрепить трубу.
  3. Неплотно подсоедините скобу, которая соединяет две телескопические трубы. Убедитесь, что крепление шеста достаточно плотно затянуто, чтобы вы могли переместить телескопические трубы на место (с небольшим усилием/натягом).
  4. Присоедините стойку к крепежу крыши к стойке. (еще не туго)
  5. Один человек выравнивает печную трубу, а другой устанавливает столбы на место.
  6. Убедитесь, что крепежные элементы крыши расположены под небольшим углом для стока воды в одном направлении, и используйте 8 гвоздей для крепления крепежных элементов к крыше. ОСТАВЬТЕ НЕМНОГО ПРОСТРАНСТВА. Не забивайте гвозди до конца. Сделайте это с обеих сторон.
  7. Обильно нанесите кровельный герметик под кровельное оборудование и вокруг гвоздей.
  8. Вбейте гвозди и с помощью резиновой перчатки нанесите герметик по краям и на гвозди с обеих сторон.
  9. Один человек будет выравнивать трубу, а другой будет затягивать крепление стойки с помощью муфты подходящего размера.

В процессе установки кронштейнов убедитесь, что ваша труба идеально выровнена.

Надев резиновую перчатку, убедитесь, что под крепежными деталями, вокруг гвоздей и кромок достаточно герметика.

Щедрое покрытие герметиком поможет вам избежать утечек.

Пока один человек выравнивает трубу, другой человек, наконец, затягивает телескопическую стойку, чтобы закрепить трубу печи.

  • Крышка дымохода защищает от мусора и воды.
  • Накладка на крышу обеспечивает надежное и водонепроницаемое отверстие в крыше для трубы дымохода.
  • Штормовой воротник предотвращает стекание воды по трубе через отверстие цвета штормовой трубы.
  • Кронштейн на крыше помогает закрепить и выровнять трубу дымохода.
  • Асфальтовый наполнитель и герметик не пропускают воду в отверстия, проделанные гонтом.

Инструменты и оборудование, необходимые для установки дровяной печи и трубы

Теперь мы рассмотрим все инструменты, которые мы использовали для этого проекта по установке дровяной печи.

  • Impact Driver
  • винтовой бит
  • Drill
  • BIT BIT (больше размер порта, чем поршневое лезвие)
  • Породовой пила (Sawzall)
  • РЕТРОКАЦИЯ НАЗОНА
  • HAMMER
  • SOCKET
    • 2020202020202020202020202020202020202020202D202020202020202020202020201020202020202020202а. Головка
  • Монтировка
  • Прямые авиационные ножницы
  • Плоскогубцы
  • Sharpie
  • Plumb Line

Аппаратное обеспечение / Материалы

  • 8 Пенни гвозди
  • Строительные винты
  • Все оборудование, перечисленные выше (с деталями для установки трубы)
  • Гирочный пакет
  • Waterproper Asphalter &
  • . Герметик
  • Полироль

Разбивка стоимости установки дровяной печи

Проекты «сделай сам» не только выгодны, но и позволяют сэкономить МНОГО денег. Если у вас есть инструменты, терпение и немного ноу-хау, этот проект на 100% стоит того, чтобы сделать его самостоятельно.

С точки зрения «стоимости времени» этот проект ОЧЕНЬ доступен. Если у вас все готово к работе, этот проект может занять у вас всего 6 часов. Давайте посмотрим на стоимость всего (кроме инструментов).

Общая стоимость: $ 2 682

  • Деревянная печь (699 долл. США)
  • Duraplus Окрашивающая сталь труба ($ 803)
  • Double-Wall Telescoping Black Steel Pipe (267 долл. США)
  • Квадратная квадратная поддержка.Воротник DuraPlus Storm (18 долл. США)
  • Адаптер дымохода с отделкой (38 долл. США)
  • Обшивка крыши (80 долл. США)
  • Заглушка дымохода (113 долл. США)
  • Удлиненный кронштейн для крыши (155 долл. США)
  • Переходная секция (60 долл. США)
    0 Аттиковая изоляция (60 долл. США)
    0 110 долл. США)
  • Черный пол для плиты (85 долл. США)
  • Водонепроницаемый битумный наполнитель и герметик для крыши (3) (22 долл. США)
  • Черный полироль (7 долл. США)
  • Гвозди и шурупы (были под рукой)
  • Вентилятор (99 долл.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
