Монтаж водоотливов своими руками: Установка водостоков для крыши своими руками: монтаж и крепление

как крепить желоб и трубу — ВикиСтрой

Определиться с типом водостока (производитель, материал, цвет).

Определить конфигурацию желобов и стояков и их распределение.

Подобрать требуемый размер водостока.

Подсчитать количество материалов и приобрести их.

Смонтировать систему.

В любом строительном магазине представлены готовые комплекты водостоков, изготовленные из ПВХ или оцинкованной стали со специальным покрытием, квадратным или круглым сечением и обширной цветовой гаммой. Эти характеристики предстоит выбрать в соответствии с типом кровельного материала, чтобы водосток гармонично вписался в общую картинку. Пока достаточно взять с собой из магазина брошюрку с перечислением элементов понравившегося водостока и его кратким описанием. А вот дальше нужно вооружиться бумагой и карандашом.

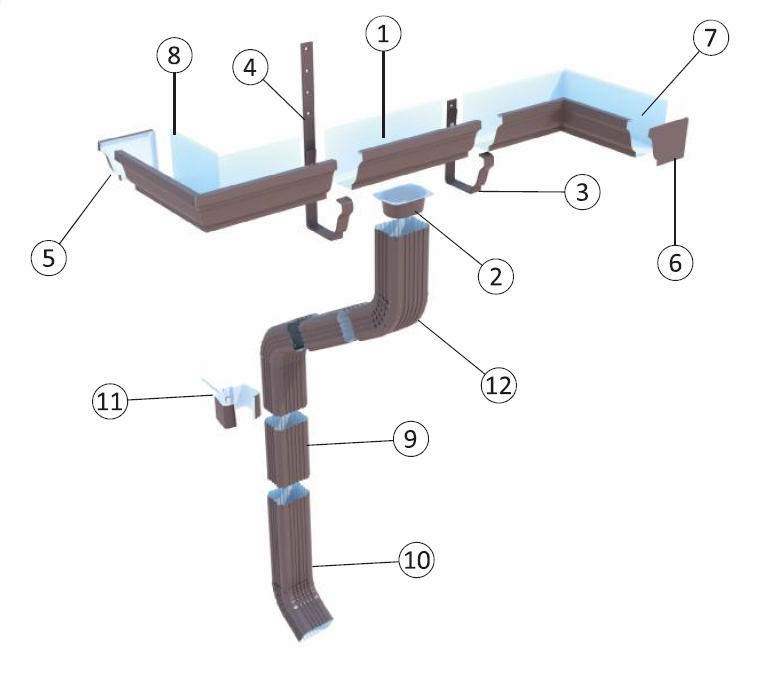

Элементы водотока. 1. Желоб. 2. Колено. 3. Труба. 4. Тройник. 5. Угол желоба внешний. 6. Соединитель желоба.

7. Угол желоба внутренний. 8. Воронка. 9. Заглушка желоба. 10. Кронштейн трубы водостока. 11. Колено-отвод

Как распределять желоба и трубы

Для расчёта требуемых материалов следует определить количество и позиции вертикальных водосточных труб (стояков) и желобов, которые подходят с наклоном к каждому стояку.

Монтируется водосток вдоль нижней кромки каждого ската крыши. При длине кровли до 10 м достаточно одного стояка с воронкой на краю желоба. Для скатов длиной 11–25 м воронки разносятся по двум краям, а наклон желоба формируют в две стороны примерно от середины участка. Лучше указать границу в точке, от которой хотя бы к одной воронке можно будет уложить целое число желобов, учитывая их длину — три метра.

У шатровой или вальцевой кровли можно вывести желоба с двух смежных сторон крыши в одну воронку, однако не следует превышать общую протяжённость желобов, сходящихся в одной точке свыше 20 м.

Для обхода крыш сложной формы, например, у здания с пристройкой, когда плоскости кровли сходятся с внутренним углом, желательно поместить стояк в углу без использования проходных угловых элементов.

Если же уголок задействован, то протяжённость желоба «за углом», если смотреть от воронки, не следует делать свыше 10 м.

Исходя из озвученных правил, на плане дома «вид сверху» распределяются точки водостоков и воронок, а также желоба, размечая участки с одинаковым уклоном. По возможности следует распределить элементы так, чтобы пришлось меньше резать желоба и использовать целые элементы по три метра.

Важно учесть конструкцию воронки в используемом комплекте водостока. Это может быть накладной элемент, который крепится к обычному желобу с прорезанным в дне отверстием, или специальный тройник, к которому подсоединяются желоба с помощью соединителей и труба стояка.

Минимально допустимый уклон устанавливается сводом правил и равен 1 мм на каждый метр погонный желоба. Производители, тем не менее, рекомендуют уклон 3–5 мм на каждый метр для систем водостока из ПВХ и 2–4 мм на каждый метр для металлических конструкций.

Внешний край желоба располагается на 2–3 см ниже плоскости кровли. Край кровельного материала, формирующий козырёк крыши, должен располагаться над серединой желоба. Так будет меньше риска, что сход снежной массы и обледенений в зимний период сорвёт желоб.

Вертикальная труба опускается так, чтобы нижний край колена, направленного в сторону дренажной воронки или внешнего края отмостки, был на высоте 20–30 см.

Расчёт материалов

Площадь сечения желоба устанавливается согласно СП17.13330.2011 равным 1,5 см2 на 1 м2 пощади кровли. Распределив желоба, достаточно взять длину наибольшего участка, умножить на ширину ската кровли и рассчитать площадь сечения желоба. Выбирать предстоит из комплектов круглого или квадратного сечения. Площадь придётся уточнять в техдокументации, так как в магазине их сортируют в основном только по ширине (90–150 мм) и высоте.

Чтобы выяснить сечение труб стояков, нужно высчитать среднегодовой объём осадков, приходящийся на кровлю здания по указаниям СП 32.13330.2012, а после выбрать соответствующий диаметр трубы в соответствии с требованиями СП 30. 13330 по пропускной способности из таблицы для вентилируемых стояков.

Можно воспользоваться таблицами, представленными производителями водосточных систем, где рассчитывается вначале эффективная площадь кровли, а после подбирается соответствующий размер системы в зависимости от значения среднегодового объёма осадков в районе расположения здания.

Водосточная система	Пропускная способность, л/с	Площадь водоотведения, м2
100/75	1,91	70
100/90	1,91	75
125/90	30,9	115
125/105	4,78	179
150/105	4,78	185
150/125	7,49	280

Эффективная площадь кровли: S = (A + B/2) · C, где А — ширина горизонтальной проекции ската крыши, B — высота, а C — длина крыши.

Когда типоразмер водостока уже определён, можно переходить к подбору элементов комплекта.

На стояк по прямой стене потребуется:

• воронка желоба;
• два колена для подвода к стене;
• одно колено для нижнего отвода;
• по два крепления для каждой трубы и одно для воронки желоба.

Колена верхние объединяются соединительным патрубком с уплотнителями, а основная часть стока формируется прямыми отрезками трубы. Для обхода выступов на стене потребуется дополнительно четыре колена и два соединительных патрубка.

В месте стыка трубы и желоба нужен тройник или отрезок длиной 300–400 мм с отверстием в днище под накладную воронку.

К тройнику подводятся желоба. Количество желобов уже определено на стадии распределения. Отрезки следует скомпоновать так, чтобы получить количество целых желобов с минимумом отходов.

Концы желоба закрываются заглушками. Для шатровой или вальцевой кровли можно объединить все желоба угловыми элементами вместо заглушек. Соответственно подбирается число выбранных элементов.

По числу стыков между желобами и с тройником/воронкой подсчитывается количество соединителей с уплотнителем.

Каждый отдельный элемент желоба крепится кронштейнами на концах, отступая от края на 150 мм, и по остальной протяжённости распределяются крепления на расстоянии не более 600 мм друг от друга, что соответствует стандартному шагу стропил скатной крыши.

Для фиксации стандартного трёхметрового желоба потребуется шесть кронштейнов с основным шагом 500 мм. Для каждого тройника отдельно необходимо два крепления с обеих сторон.

Монтаж желобов

Оптимальный вариант — это фиксация кронштейнами по карнизной доске, однако если её нет или доска не рассчитана на дополнительную нагрузку, то следует крепить кронштейны за обрешётку и стропила до укладки кровельного материала или к стенам.

Все типы креплений можно при необходимости чередовать. Набор доступных креплений следует уточнить заранее в выбранной системе водостока.

Порядок действия:

Со стороны, где будет проложен желоб в самой высокой точке, с противоположного края от воронки, закрепите кронштейн так, чтобы центральная ось вдоль желоба после установки была строго под кромкой кровли, а внешний край опущен ниже плоскости кровли на 20–30 мм, расстояние до конца кровли должно составлять не более 150 мм. К установленному креплению привяжите длинный отрезок нитки или бечёвки.

Двумя вертикальными линиями отметьте позицию тройника.

Второй кронштейн следует закрепить, отступив на 150 мм в сторону от метки для тройника. Опустите его по отношению к первому кронштейну, чтобы соблюсти нужный уклон. Привяжите нитку от первого крепления, обозначив требуемый уровень для распределения остальных креплений.

Зафиксируйте крепёж для тройника и воронки.

Распределите и зафиксируйте промежуточные кронштейны с учётом положения стыков желоба.

Установку элементов начните от тройника и воронки и далее все элементы желоба.

Желоба обязательно укладываются с зазором 10–15 мм для компенсации теплового расширения и фиксируются соединителями. Когда все элементы желоба закреплены, можно переходить к установке вертикальных стояков.

Край желоба закрывается герметичной заглушкой

Крепление труб

Есть два основных типа креплений: для кирпичной и деревянной стены. В первом случае подразумевается анкерное одноточечное крепление, во втором — V-образная опорная пластина с двумя точками крепления, разведёнными в стороны. В обоих случаях труба фиксируется хомутом.

Для анкерного крепления следует предварительно обозначить на стене места для бурения отверстий под крепления:

• колена, подходящего к стене со стороны воронки желоба;
• по два крепления на каждый отрезок трубы, отступая от торцов примерно на 150–200 мм;
• нижнего колена, завершающего водосток.

Далее собирается отвод трубы от тройника и до самого низа, одевая раструб последующей части к уже закреплённым.

В случае с V-образным креплением вначале на каждую трубу и колено одевается хомут с кронштейном, собирается вертикальный водоотвод на стену, засверливая отверстия в стене и фиксируя крепления саморезами.

Для компенсации теплового расширения соединение в раструб выполняется не до упора, оставляя зазор в 10–15 мм. Чтобы не упустить этот момент, желательно заранее проверить глубину раструба и выставить по трубам соответствующие отметки.

Использовать уплотнительные кольца или герметик для соединения труб на прямом отрезке пути не нужно — только при подсоединении тройников.

Подробнее о процессе монтажа готовых систем водостока в видео:

Обход препятствий

Для обхода препятствий по стояку используются колена с поворотом 30° и соединители между ними.

Если это выступ в стене, то потребуется четыре колена и две трубы соединительные. Удобнее вначале собрать два колена и соединитель, закрепляемые по выступу, а после соединить с верхней частью водоотвода и продолжить монтаж нижнего участка.

Если на стене формируется «ступенька», потребуется только два колена. Проще закрепить трубы по вертикальным участкам и после смонтировать колено.

Расстояние от колена до угла выступа лучше брать равным примерно 1/3 диаметра трубы или равным выносу используемых кронштейнов.

Для обхода препятствий по маршруту установки желоба используются угловые элементы для внутреннего и внешнего поворота. Элементы, как и сам желоб, следует крепить с учётом общего уклона, обходя край кровли по контуру, а не по прямой линии между крайними позициями.

После монтажа следует проверить работу водостока, подав в крайние верхние точки желобов воду под напором. Она должна течь равномерно по всей протяжённости канала в сторону воронки и вниз по трубам.

рмнт.ру

как сделать отливы своими руками, монтаж, устройство пластиковых водоотливов с кровли

Содержание:

Разновидности водоотливов
Как сделать водоотлив для крыши
Расчет параметров отливов
Основные принципы монтажа своими руками
Советы по устройству системы

Когда идет дождь или происходит таяние снежных масс, вода стекает с крыши. Это может привести к повреждению кровельного покрытия и фасада здания. А постоянное воздействие жидкости способно разрушить стены и основание здание. Решить данную проблему получится путем монтажа водоотлива для крыши.

Разновидности водоотливов

Водоотлив для кровли получится сделать своими руками либо же купить готовый вариант. К подобным изделиям выдвигаются следующие требования: желоба должны быть прочными, обладать коррозийной стойкостью и мало весить. Важен еще внешний вид конструкции, чтобы она вписалась в облик здания.

Сейчас в продаже можно найти следующие разновидности водоотливов:

• Стальные. При их производстве применяется оцинкованная сталь, толщина которой не превышает 1 миллиметр. Специальное покрытие придает изделию антикоррозийные свойства. Для покраски используется водостойким лаком. Существуют стальные водоотливы с защитно-декоративным полимерным покрытием. Его нанесение увеличивает долговечность изделие, а также улучшает шумоизоляционные свойства.
• Медные. Для изготовления таких водоотливов используется листовая медь, на которую нанесено защитное покрытие. Среди преимуществ таких изделий можно отметить долговечность, а также внешний вид. Но медные водоотливы самые дорогие.
• Алюминиевые. Водоотливы производятся из листового алюминия, толщина которого не превышает 1 миллиметр. В них присутствует защитное покрытие. Такие изделия примечательны своей легкостью, а также устойчивостью к отрицательным температурам.
• Полимерные. Отливы из пластика отличаются приятным внешним видом, простотой монтажа, малым весом и хорошим шумопоглощения. Но у них есть существенный минус — пластиковый водоотлив разорвется из-за заледеневшей воды.

Выбор водоотливов стоит основывать на стоимости конкретных изделий и их технических характеристиках. Самыми бюджетными являются полимерные изделия, а с их монтажом без проблем можно справиться самостоятельно.

Как сделать водоотлив для крыши

Водоотлив можно реализовывать как желоб полукруглой формы, а также прямоугольный короб. Цвет не влияет на его функциональные особенности. Но стоит грамотно выбирать окрас, чтобы конструкция вписывалась в общий облик дома. Для этого цвет водоотлива должен сочетаться с кровлей или фасадом здания.

Обычно изготовители кровельных покрытий продают водоотливы, рассчитанные на установку с данным типом кровли. Они сочетаются по цвету, поэтому вместе будут выглядеть гармонично. Желательно выбирать оригинальные крепежные элементы для водоотливных желобов. Такой подход значительно упростит установку системы. Тем более, что установка водоотливов на крыше может быть выполнена самостоятельно. Да и выглядеть изготовленный водоотлив будет гораздо аккуратнее.

Но необязательно покупать готовую продукцию. Можно самостоятельно сделать отлив для кровли. Это позволит сэкономить средства.

Существует два основных способа создания отлива для крыши своими руками:

1. Возьмите металлическую трубу с тонкими стенками, чтобы ее диаметр был примерно равен 150 миллиметрам. Ее нужно разрезать вдоль пополам. Получится два половинчатых желоба равных размеров. Из них легко сделать систему водоотлива.
2. Для реализации альтернативного способа потребуется листовая оцинкованная сталь толщиной до миллиметра. Ее нужно нарезать в полосу, а потом загнуть в желоб. Лучше всего использовать для этого специальный станок, но можно и вручную посредством формы и киянки.

В обоих случаях нужно покрыть желоб антикоррозийным составом, а затем слоем защитного лака подходящей расцветки. Для монтажа конструкции применяются специальные кронштейны.

Расчет параметров отливов

Разберемся, как сделать отливы на крыше своими руками. Во время подготовительного этапа следует рассчитать оптимальный диаметр изделия. От этого будет зависеть эффективность всей системы. Если желоб будет меньше нужных размеров, то вода будет перехлестываться за края, попадая на стены здания. Это приведет к медленному их разрушению.

При расчете учитываются следующие данные:

• расстояния от водоотлива до участков поворота желобов;
• общая площадь крыши.

Для устройства водоотлива с кровли необходимо руководствоваться следующими правилами:

• Размещать воронки дренажной системы ниже желобов;
• Для каждого ската крыши нужно устанавливать один или два отлива (не забывайте о сохранении уклона).

Диаметр желобов выбирается на основании площади крыши. Если этот параметр равен 150 м. кв., то стоит выбрать желоб с диаметром 100 мм. Стоит также учитывать климатический режим и среднее количество осадков местности.

Специалисты рекомендуют сделать кабельную теплоизоляцию по краю крыши, внутри водоотливных труб и в желобах. В таком случае удастся избежать образования сосулек и наледи на кровле.

Основные принципы монтажа своими руками

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

В качестве крепления водоотливов выступают специальные кронштейны, размещаемые с шагом 0.5-0.9 м. При монтаже системы необходимо сделать небольшой наклон по пути к дренажной трубе. Желательно оставлять уклон в 2-3 мм на метр длины магистрали.

Если пренебречь этой рекомендацией, то снизится эффективность стока воды. Жидкость будет скапливаться, что приведет к коррозии металла, а в зимнее время — к заледенению.

Заниматься монтажом отлива для крыши своими руками следует во время обустройства кровельной системы, еще до того, как приступать к изоляции конструкции. Край карнизного свеса должен находиться примерно по центру водосточного желоба. По краю обрешетки устанавливаются специальные кронштейны для закрепления водоотлива. Рекомендуется их фиксация на укрепленную нижнюю доску, способную выдержать нагрузку от желобов. Читайте также: «Как сделать водоотвод с кровли – пошаговое устройство системы».

Рекомендация: для конструкций с небольшим карнизным свесом возможно установка кронштейнов в саму стену.

Советы по устройству системы

Необходимо протянуть под выверенным углом шнур, а уже по нему устанавливать кронштейны, тогда получится сделать нужны уклон желобов. Когда монтаж системы закончен, следует проверить ее эффективность. Для этого нужно подать в верхнюю часть желоба большой объем жидкости. Если монтаж выполнен правильно, то вода быстро перельется в водосточную трубу.

Пластиковые отливы для крыши относятся к бюджетным изделиям. Для их скрепления требуются специальные соединения. Для монтажа металлических конструкций необходима пайка. Желательно установить сетку на слив водосточной трубы, тогда она не будет засоряться мусором.

Долговечность системы водоотлива зависит не только от грамотного монтажа. Нельзя забывать о регулярном обслуживании и чистке. Правильно функционирующая система водоотвода продлит срок службы кровли, а также стропильной системы. Она защитит стены и фундамент постройки от поломок. Монтаж системы отлива для крыши своими руками отличается простотой и удобством, а выглядеть такая конструкция будет эстетично.

12 Методы дренажа двора своими руками

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.12.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и журналист, которая работала в различных онлайн-новостях и СМИ, писала и редактировала темы, включая науку об окружающей среде и комнатные растения.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Эффективный дренаж двора является ключом к поддержанию не только вашего двора сухим, но и вашего дома в хорошем состоянии. Методы дренажа двора своими руками в основном недороги и просты в реализации. Цель состоит в том, чтобы осушить затопленные участки вашего двора и предотвратить движение воды к фундаменту дома. При правильном дренаже ваш дом, двор и все в доме останутся сухими и безопасными.

• 01 из 12

  Уклон земли от дома

  Зудсан / Getty Images

  Одним из наиболее распространенных способов устранения плохого дренажа является добавление грязи и наклон ее от фундамента вашего дома с уклоном в 1 дюйм на один фут горизонтального участка. Прежде чем применять любой другой метод дренажа своими руками, этот всегда должен быть первым, который вы должны рассмотреть, потому что он прост, недорог и эффективен.

  Наклонить уклон не так просто, как бросить немного грязи и сгладить ее тыльной стороной лопаты. Убедитесь, что верхняя часть откоса оставляет не менее 4 дюймов между откосом и нижней частью сайдинга.

  Упакованный в мешки верхний слой почвы и мульча, которые часто выбирают для полос по периметру дома, не являются лучшим типом выравнивания почвы, потому что они проницаемы и могут смываться. Вместо этого найдите на своем участке (или в другом месте) более твердую, более глинистую почву, которая плотно утрамбовывается и поможет вам лучше сформировать этот склон. Глинистый грунт менее водопроницаем, поэтому вода будет смывать его, а не сквозь него.

• 02 из 12

  Эрик Одрас / Getty Images

  Наружные материалы с твердым покрытием, такие как бетон и асфальт, отлично подходят для патио или подъездных дорог. Они удерживают вас или ваш автомобиль значительно выше влажной земли, а также быстро высыхают. Но обратная сторона в том, что иногда они могут отводить воду не в том направлении. Бетонная плита внутреннего дворика, наклоненная к дому корнями деревьев, будет направлять воду каскадом на ваш фундамент. Замените материалы для ландшафта на дробленый гравий или мелкий гравий, чтобы обеспечить равномерный дренаж.

• 03 из 12

  Груми / Getty Images

  Вода из водосточных труб может быть использована с пользой, а не потрачена впустую. Постройте или купите бочку для дождевой воды и поместите ее рядом с водосточной трубой. Перенастроив водосточную трубу, вы можете направлять воду в бочку, где она собирается для последующего использования в саду.

  Предупреждение

  Некоторые штаты регулируют сбор дождевой воды и способ ее использования. Ознакомьтесь с местными ограничениями, прежде чем устанавливать дождевую бочку на своей территории.

• 04 из 12

  Добавить слив канала



  Строительная фотография/Avalon / Contributor/Getty Images

  Если у вас есть бетонная или асфальтовая подъездная дорожка или дорожка, по которой вода течет не в том направлении, остановите поток воды. Установка канального водостока начинается с вырубки узкой траншеи в бетоне или асфальте. Далее в траншею укладывается длинный канальный дренаж. Когда вода попадает в водосток, она уходит в другом направлении, подальше от дома или гаража.

• 05 из 12

  Иван-Балван / Getty Images

  Поверхностные воды, движущиеся по газону, трудно контролировать, особенно если они происходят за пределами вашей собственности. К счастью, есть недорогой способ управления поверхностными водами: французский дренаж. Французский дренаж представляет собой траншею, заполненную проницаемыми материалами, такими как гравий, поверх перфорированной трубы из ПВХ. Вода течет через гравий в трубу из ПВХ. Труба из ПВХ быстро отводит воду.

• 06 из 12

  Стив Гамильтон / Getty Images

  Аэрация — это распространенная и необходимая практика, которая помогает поддерживать газон в наилучшем состоянии. Аэрация создает отверстия в газоне для поступления воздуха и питательных веществ, а также разрыхляет уплотненную почву под ним. Аэрация также имеет еще одно преимущество: она способствует дренажу двора. Вместо того, чтобы скапливаться на газоне, вода стекает через тысячи отверстий.

• 07 из 12

  Установка водосборника для дворовой канализации

  Скалигер / Getty Images

  Когда вода попадает на землю из желобов и водосточных желобов, самое худшее, что она скапливается и впитывается возле фундамента вашего дома. Отправьте эту воду подальше, установив водосборник на дне каждого водосточного желоба. Вода стекает в водосборник, а затем отводится по заглубленным ПВХ трубам в сливной эмиттер.

• 08 из 12

   Ю Тох / Getty Images

  Сухое русло ручья дает вам лучшее из обоих миров: функциональность и внешний вид. Построенное из камней разного размера, от речных камней до небольших валунов, сухое русло ручья функционирует как запланированный канал для ливневых стоков. Вместо того, чтобы позволить природе выбирать курс, вы можете сделать это заранее: в болото, водосборник или на край участка. Когда вода не течет, сухое русло ручья может стать прекрасной формой ксеродизайна вашего двора.

• 09 из 12

  Добавить расширения водосточной трубы

  Робин Джентри / Getty Images

  Водосточные трубы проходят по стене или углу дома и останавливаются прямо над землей. Иногда добавляют колено водосточной трубы, чтобы вода не бежала вдоль фундамента. Но важно отводить эту воду еще дальше от дома, и добавление удлинителей водосточной трубы — самый простой, быстрый и наименее дорогой способ отвести эту воду. Зажим этих гибких пластиковых трубок на конце водосточной трубы отведет воду еще на четыре фута от вашего дома.

• 10 из 12

  Чистые желоба и водосточные трубы соответствующего размера

  Луис Диас Девеса / Getty Images

  Когда дело доходит до дренажа двора на уровне земли, взгляд чаще всего направлен на землю. Но хороший дренаж двора также начинается сверху: вверх по линии крыши с желобами и вниз по бокам дома. Убедитесь, что в вашем доме есть полный набор желобов правильного размера, и что эти желоба ведут к водосточным желобам. Чистите желоба и водостоки не реже двух раз в год.

• 11 из 12

  Пимонпим Тангосол / Getty Images

  Дворовые водостоки встраиваются прямо в землю, в местах, где ранее было выявлено затопление. Действуя так же, как сливы для душа или ванны, дворовые стоки являются пассивными каналами для любой воды, которая попадает на их пути. Они перемещают воду по скрытым трубам к конечной точке, такой как сухой колодец.

• 12 из 12

  Джон Кибл / Getty Images

  Сухой колодец представляет собой большой резервуар, заполненный камнями, установленный под землей. Это точка сбора воды, и она работает совместно с другими методами дренажа во дворе. Сухой колодец – это готовый приемник большого количества воды, которая затем просачивается в почву вокруг него.

Как установить дренажную систему фундамента

Правильно установленная дренажная система фундамента необходима для поддержания структурной целостности вашего дома. Проблемы с дренажем фундамента могут привести не только к стоячей воде во дворе, но и к трещинам фундамента, плесени и другим серьезным повреждениям имущества. Кроме того, большая часть ущерба, вызванного плохим дренажем, не покрывается страховкой, потому что его часто можно предотвратить. Этот блог предназначен для тех, кто хочет узнать, как правильно установить дренажную систему фундамента (DIY). Мы рассмотрим множество важных факторов, которые могут помочь определить, какое дренажное решение подходит для данной работы.

Самостоятельная установка дренажной системы фундамента может быть чрезвычайно сложной, трудоемкой, а иногда и опасной. Убедитесь, что вы готовы к трудностям, или обратитесь к профессионалам, которые позаботятся об этом за вас.

Какой тип дренажа фундамента требуется?

Прежде чем решить, как установить дренажную систему фундамента, вы должны сначала решить, какой тип дренажного решения вам понадобится. С какими проблемами воды вы сталкиваетесь? Какой тип почвы у вас есть на вашем участке и вокруг него? Возможна ли наружная дренажная система? Какие опасности скрыты вокруг вашей собственности (линии электропередач, газопроводы, канализация)?

Поверхностные или стоячие воды могут испортить ваш ландшафт. Он также может просочиться в ваш подвал, что приведет к плесени и многому другому. Чтобы решить проблемы с поверхностными водами, вы можете установить французский слив. Французский дренаж состоит из перфорированной пластиковой трубы, проницаемой сетки и гравия.

Если у вас есть проблема со стоком на вашем участке, вам нужно будет решить не только проблему с избытком воды, но и возможные проблемы с эрозией. Команда экспертов Superior Groundcover по борьбе с эрозией может помочь найти правильное решение.

Узнайте, какие правила действуют в вашем регионе.

В каждом штате, городе или округе могут действовать собственные законы, касающиеся дренажа фундамента, в которых должно быть указано, какой тип дренажной системы вы устанавливаете и где вы ее устанавливаете. Вы можете обратиться в свой округ или штат, чтобы найти документы, объясняющие, что является законным, а что нет. Ваша дренажная система может повлиять на соседние владения, поэтому она должна быть построена в соответствии с законом. Некоторые более общие требования можно найти по следующим ссылкам:

Международный жилищный кодекс (IRC), раздел R405.1,

Техническое руководство OSHA; Раздел V: Глава 2 Земляные работы: распознавание опасностей при рытье траншей и крепи

 ICC 2009.

Каковы требования к земляным работам?

Во-первых, убедитесь, что ваш ландшафт выполнен на правильном склоне. Слишком крутой склон вызовет проблемы с эрозией. Ровный двор приведет к стоячей воде. Правильный уклон составляет 1 фут подъема (разница между самой высокой и самой низкой точками склона) на 50 футов пробега (горизонтальная длина склона). Это идеальный вариант для дренажа.

Чтобы установить наружную французскую канализацию, вам придется немного покопаться — к сожалению, перекопать большую часть вашего двора! На этом этапе избегайте подземных линий электропередач, газопроводов или канализации. Вам нужно будет выкопать траншею по периметру фундамента. Эта траншея должна быть не менее двух футов в ширину и шести футов в глубину. Для дома из плиты на уровне траншея может быть неглубокой, как два фута.

Внешние стоки могут засориться через несколько лет, и вам придется переделывать этот проект. Чтобы этого не произошло, вам придется надеть водопроницаемый сетчатый носок на дренажную трубу. Другой вариант – установить внутренний слив. Для этого необходимо разбить цокольный этаж, установить дренажную систему, а затем восстановить пол.

В этот момент вы можете подумать, что задание по установке может потребовать немного больше времени и внимания к деталям, чем первоначально предполагалось. Это нормально. Команда Superior имеет опыт и знания для правильной установки систем дренажа фундамента и

Какие материалы необходимы для правильного дренажа фундамента?

Для различных дренажных решений могут потребоваться различные материалы. Есть много вопросов, на которые нужно ответить. Каково предпочтительное размещение камня вокруг дренажа фундамента? Какие камни можно использовать? Где взять камень? Какая труба или плитка нужна?

Приобретение правильных материалов поможет вам установить дренажную систему фундамента. Для простого французского дренажа вам понадобится перфорированная труба, геотекстильное полотно/покрытие, такое как проницаемый сетчатый носок, и гравий. Не знаете, что это за материалы и где их найти? Давайте разберем их.

• Перфорированная труба: Перфорированная труба — это просто пластиковая труба, такая как гофрированная дренажная плитка, с небольшими внешними отверстиями, которые помогают собирать и перенаправлять воду в почве.
• Геотекстильная ткань/покрытие: Геотекстиль представляет собой проницаемую сетчатую ткань, которая при использовании в почве как часть дренажной системы фундамента обладает способностью отделять, фильтровать, усиливать, защищать или дренировать. Они помогают фильтровать почву и предотвращают засорение перфорированной трубы грязью с течением времени.
• Подходящий материал для обратной засыпки: Существует несколько разновидностей подходящих материалов для обратной засыпки, которые используются в различных сценариях. При установке основного французского водостока вам нужно будет использовать мелкий щебень или промытый гравий, чтобы покрыть трубу и заполнить траншею. Компания Superior предоставляет и устанавливает различные материалы для обратной засыпки. Наши камнедробилки легко укладывают горный камень, не поднимая тяжестей и не разрушая ландшафт.
• Дополнительно: Инструменты для земляных работ, молоток, колья, веревка, линейный уровень, трамбовка, рулетка, грабли

Перед покупкой материалов выясните, какой тип дренажной трубы лучше всего подходит для данной работы. Мы разбираем несколько вариантов и описания других связанных терминов здесь, в нашем глоссарии.

Как установить перфорированную дренажную трубу

Шаг 1. Копание траншеи

Прежде чем приступать к копанию, вам необходимо подготовить свое имущество. Во-первых, позвоните в коммунальные службы и попросите их отметить, где проложены ваши инженерные коммуникации, чтобы убедиться, что вы не заденете их во время раскопок.

Затем убедитесь, что траншея будет правильно использовать высоту для отвода воды от конструкции. После того, как вы подготовили свой двор и составили план, пора начинать копать.

Сделайте траншею шириной около 2 футов или в два раза больше ширины дренажной трубы. Убедитесь, что траншея достаточно глубокая, чтобы вся труба находилась ниже линии промерзания.

Траншея глубиной 6 футов обычно подходит для обычного подвала. Вам нужно будет проверить местные законы и правила, чтобы убедиться, что ваша траншея соответствует требованиям. Если у вас есть большое имущество, создание траншеи вручную может стать огромным проектом. Подумайте об аренде оборудования, чтобы немного облегчить работу.

Шаг 2: Создайте правильный уклон

Используйте кувалду, чтобы вбить колья/маркеры в почву в траншее через каждые четыре фута или около того. Возьмите нитку и завяжите ее там, где должна начинаться труба. Затем протяните эту нить к следующему колу и оберните ее.

Используйте линейный уровень, чтобы убедиться, что ваша струна выровнена. Сдвиньте веревку вниз на полдюйма, чтобы создать уклон и убедитесь, что вода стекает по дренажной трубе и от конструкции. Повторяйте этот процесс, пока не привяжете все ставки.

Шаг 3: Выровняйте почву

С помощью трамбовки утрамбуйте землю в траншее, чтобы создать прочное основание. Измерьте, чтобы убедиться, что расстояние между струной и почвой в траншее одинаково для всех кольев. Отрегулируйте траншею, добавив или удалив почву, чтобы создать уклон.

После того, как вы утрамбовали всю землю в траншее, вы можете приступить к удалению кольев и направляющих струн.

Шаг 4: Добавьте геотекстиль и гравий Геотекстиль

должен быть уложен, чтобы гарантировать, что почва не забьет вашу водосточную трубу и не заставит вас переделывать этот проект через несколько лет из-за проблем с дренажем. Просто положите ткань вдоль траншеи. Вам понадобится ткань, достаточно широкая, чтобы в конечном итоге обернуть дренажную трубу и гравий, который будет ее окружать. Насыпьте 2-дюймовый слой гравия на ткань и с помощью граблей разровняйте его.

Шаг 5: Уложите трубу

Уложите перфорированную дренажную трубу на гравий. Опять же, проверьте местные законы и правила. В некоторых местах требуется использовать «носковую плитку» или дренажную трубу, покрытую проницаемой сеткой. Эта сетка действует как второй барьер, предотвращающий засорение трубы грязью.

Шаг 6: Отделка

После того, как вы уложили дренажную трубу, вам нужно будет покрыть ее вторым слоем гравия. Достаточно места, чтобы закопать трубу на глубину от 4 до 6 дюймов. Используйте геотекстиль, который вы поместили в Шаг 4 , чтобы обернуть трубу и гравий. Покройте обернутую трубу слоем грязи на несколько дюймов, чтобы ткань оставалась на месте.

Завершите засыпку траншеи и замените поврежденный ландшафт.

Поиск профессиональной команды для помощи:

Как видите, установка наружной водоотводной системы – непростая задача, которую необходимо решить самостоятельно.
