Мощность чугунной батареи: Мощность 1 секции чугунного радиатора

Содержание

Мощность 1 секции чугунного радиатора

Очередная статья в рубрике – «потребление квартиры». Итак, как сейчас уже начался отопительный сезон многим интересно мощность своих батарей. Ведь от мощности зависит тепло в комнате и в целом в квартире (знать это нужно при расчете радиаторов отопления на уровне проектирования отопительной системы). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

МС 140

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

МС 140 – 500 с оребрением (коллектор)

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

MC 140 – 300

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

MC 90 — 500

Менее распространенный радиатор, но стоит дешевле предыдущего образца. Ширина одной секции 90 мм (более компактный), высота те же 500 мм отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора – около 140 Вт тепловой энергии.

МС 110 – 500

Чугунный радиатор шириной 110 мм и высотой между трубами 500 мм. Относительно редкий не так часто ставился. Мощность одной секции, около – 150 Вт

МС 100 – 500

Относительно новая разработка, следка измененная форма. Радиатор имеет ширину секции в 100 мм и высоту (между подводящими трубами в 500 мм). Тепловая мощность одной секции – 135 – 140 Вт.

Новые чугунные радиаторы

Не редко сейчас можно увидеть и современные чугунные радиаторы, производят как импортные компании, так и наши отечественные. С виду чем то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора колеблется от 150 до 220 Вт, многое зависит от размеров радиатора.

А на этом все, думаю я вам дал раскладку привычных чугунных радиаторов. Конечно мощность может немного прыгать от производителя к производителю, но примерно мощность держится в этих пределах.

Кстати как можете почитать — как украсить чугунную батарею под «РЕТРО», получается очень красиво и недорого

Мощность чугунных радиаторов отопления — из чего складывается этот показатель?

Радиаторы отопления

Установка или замена радиаторов отопления — это серьезный шаг в процессе монтажа отопительной системы, от которой во многом зависят условия проживания. Это сложная и ответственная задача, поэтому к ней необходимо отнестись со всем вниманием. Сегодня производители предлагают большой ассортимент моделей, способных удовлетворить запросы самого взыскательного потребителя. И если 30–40 лет назад мы могли довольствоваться только чугунными батареями и стальными регистрами, то сегодня ассортимент вырос. Но вот что удивительно — чугунные аналоги не ушли с рынка, а до сих пор популярны и востребованы. Поэтому поговорим именно о них, а точнее, о расчете мощности чугунных радиаторов отопления.

Почему же традиционные «гармошки» не сошли со сцены? Оказалось, что они по своей надежности и долговечности превосходят все остальные, даже новейшие модели. К тому же появилась возможность приобрести не старые чугунные модели, а конструкции различных форм, некоторые из которых можно даже отнести к категории шедевров. Такие радиаторы отливаются на заказ, что сделать сегодня не проблема.

Содержание

  1. Основные расчеты мощности
  2. Особенности чугунных радиаторов
  3. Заключение по теме

Основные расчеты мощности

Чтобы получить источник тепла, который будет снабжать помещение необходимым количеством тепловой энергии, нужно точно рассчитать число входящих в радиатор секций. А это, по сути, расчет мощности прибора.

Существует стандартный подход к расчету, в основе которого лежит соотношение — на 10 м² обогреваемой площади необходимо использовать 1 кВт тепловой энергии при высоте потолков не выше 3 м. Получается, что на 1 м² необходимо затратить 100 Вт. Подсчитав площадь помещения, можно с большой точностью сказать, какой радиатор отопления по мощности в нем нужно установить.

Правда, специалисты делают оговорки. К примеру, помещение имеет две наружные стены. А это рост теплопотерь и, соответственно, увеличение потребляемой мощности. Или в комнате не одно, а два окна. То есть, делая акцент на конструкцию, расположение помещения, наличие мест, через которые холодный воздух может проникать внутрь, следует включать поправки. Именно они помогут довести расчет до максимальной точности.

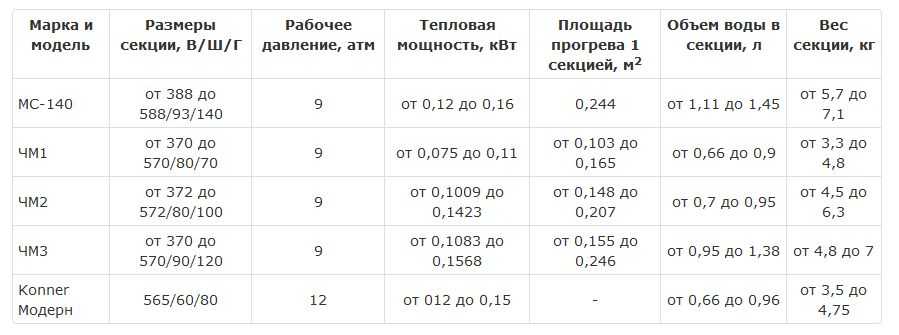

Мощность чугунного радиатора измеряется суммарной мощностью секций, из которых он состоит. Стандартный показатель — 0,15 кВт или 150 Вт. Однако многое будет зависеть от формы и качества литья. Обычно мощность секции прямо пропорциональна площади теплоотдачи. А так как современные чугунные батареи отличаются многообразием форм, то мощность одной секции может меняться в ту или другую сторону.

Теплоотдача во многом будет зависеть от качества теплоносителя и его температуры. Так вот 150 Вт — это всего лишь стандарт, учитывающий два температурных режима:

  • внутренний комнатный;
  • внутри отопительной системы, то есть это температура теплоносителя.
Радиаторы чугунные МС-140 и МС-90

Их разница и определяет величину показателя. Если эта разница равна 50°, то можно считать, что чугунная секция выделяет 150 Вт тепловой энергии. Но здесь опять есть оговорка — при температуре теплоносителя +70С.

Почему?

  • Во-первых, при таком температурном режиме внутри помещений будет всегда +20С.
  • Во-вторых, температура теплоносителя редко бывает выше.
  • В-третьих, дельта не может быть, к примеру, 70° по той простой причине, что и температура горячей воды не очень высокая, и свойства чугуна не могут обеспечить теплоотдачу, необходимую для нормальной температуры.

Возвращаясь к обогреву, добавим, что в помещении площадью 15 м² устанавливается батарея с 10 секциями. Но только в том случае, если в такой комнате лишь одно окно. Прибавляется окно, значит, прибавляется 1 или 2 секции к радиатору. Отчего это зависит? В основном от конструкции окна, материала для его изготовления, количества камер стеклопакета и так далее. В случае если обогреваемая площадь больше 20 м², необходимо устанавливать несколько батарей, и лучше, чтобы они располагались отдельно. Одной батареи, если вы даже нарастите секции, будет мало.

Особенности чугунных радиаторов

Обратите внимание! Чугунные радиаторы выделяют тепло двумя способами:

  1. Конвекцией. На нее уходит до 85% тепловой энергии.
  2. Инфракрасным излучением — до 15%.

Вот почему их обычно устанавливают под оконными проемами, чтобы они создавали тепловую завесу.

Расчет для радиаторов отопления

Честно говоря, мощность радиаторов отопления — это не главный критерий при выборе такого нагревательного прибора. К примеру, алюминиевые аналоги имеют лучшую теплоотдачу, чем чугунные. Но при этом их срок эксплуатации намного ниже. Мощность биметаллического радиатора точно такая же, как у чугунного, но при этом срок эксплуатации опять-таки меньше. Может быть, именно поэтому такие батареи до сих пор популярны. Ведь еще встречаются чугунные «гармошки», установленные в середине прошлого столетия, и они до сих пор прекрасно работают.

Есть еще один момент, который часто фигурирует в споре, какой радиатор отопления лучше. Многие считают, что большое количество теплоносителя, заполняющего чугунные радиатор, является проявлением неэкономичного подхода. Ведь чем больше воды, тем больше топлива уходит на ее нагрев. Это неправильное суждение. Да, объем чугунного радиатора намного больше, чем у других аналогов. Но чем больше нагрето теплоносителя, тем интенсивнее происходит теплоотдача. Это первое. Второе — больший объем воды отдает теплоэнергию дольше. И если по каким-то причинам прекратилась подача топлива, от чугунных батарей еще долго будет исходить тепло. Причина — сам чугун и большой объем воды.

Правда, в такой системе с чугунными радиаторами есть и недостаток. Этот тип отопления отличается высокой инертностью. То есть нагревать с его помощью дом или квартиру нужно очень долго, к тому же регулировать температурный режим не получится. Сложности есть, но они решаемы. Стоит только доукомплектовать чугунный радиатор различными полезными устройствами, к примеру, термостатными кранами, и все можно расставить по местам.

Заключение по теме

Итак, подведем итог. Теплоотдача одной секции чугунной батареи — это номинальная мощность прибора, которую необходимо использовать для расчета мощности отопления в целом. Первый показатель не всегда точен, поэтому приходится учитывать некоторые поправки. Зная площадь и конфигурацию комнаты, можно с высокой долей точности провести расчет отопительной системы, в которой установлены источники тепла из чугунных приборов.
