Можно ли делать в квартире теплый пол от центрального отопления: Теплый пол от центрального отопления в квартире: схема подключения

9 схем подключения с инструкциями

Содержание:

1. Нормативы и ограничения
2. Как подключить к центральному отоплению
3. Подключение от радиатора
4. Как подключить к котлу
5. Схема с трехходовым клапаном
6. Двухходовой клапан
7. Схема подключения через насосно-смесительный узел
8. Схема с терморегулирующим комплектом для одной петли
9. Как подключить к однотрубной разводке
10. Схема с узлом подмеса
11. Гидравлический разделитель

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Смотрите это видео на YouTube

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Смотрите это видео на YouTube

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

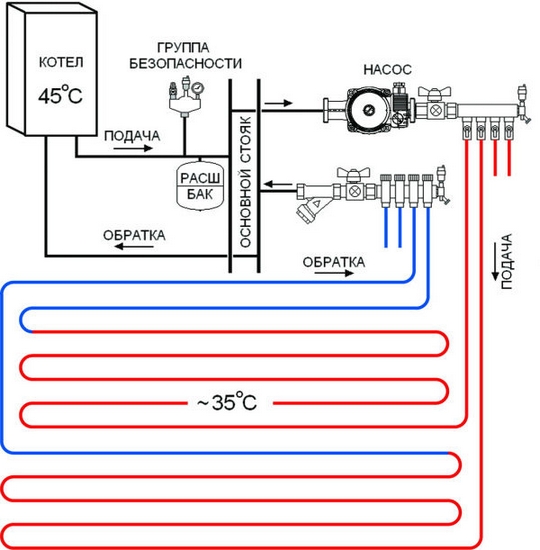

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Смотрите это видео на YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1

Смотрите это видео на YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео — работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Смотрите это видео на YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Монтаж однотрубной системы отопления с теплыми полами

Смотрите это видео на YouTube

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!

Смотрите это видео на YouTube

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Подключение теплого пола к центральному отоплению: как законно сделать систему?

Теплый пол от центрального отопления в квартире – отличный способ повысить комфорт и эффективность дома. По сравнению с традиционной системой центрального отопления, пол с подогревом может обеспечить более равномерное и плавное распределение тепла по всему дому, обеспечивая лучшее качество воздуха в помещении и повышенный комфорт.

Содержание

1. Преимущества  обогрева от теплого пола от центрального отопления
2. Рабочие характеристики теплых полов в квартирах с центральным отоплением
3. Законность и вопросы
4. Недостатки системы
5. Как выполнить монтаж теплого пола от центрального отопления: законный способ
6. Схема «вторичное кольцо»
7. Решение с теплообменником
8. Какой материал для труб лучше выбрать?
9. Сшитый полиэтилен
10. Полипропилен
11. Металлопластик
12. Нюансы, которые нужно помнить
13. Теплый пол или радиаторы: что лучше для квартиры?

Технология теплых полов от батареи центрального отопления имеет множество преимуществ:

• Берутся во внимание характеристики движения воздушных масс. Таким образом, весь воздух в помещении будет прогрет.
• Регулируется тепло, выделяемое этой конструкцией.
• С точки зрения пожарной безопасности это нейтрально. Никаких проводов, розеток. С наступлением отопительного сезона появляется возможность использования теплых полов.
• Технология не «пугает» детей и домашних животных, так как материалы, используемые снаружи конструкции, устойчивы к механическим воздействиям. Метчики и детали, которые можно скрутить или жевать, легко снимаются. Сам блок управления закрыт.
• Экономически выгодное вложение. После того, как вы сделали теплый пол от центрального отопления, никаких дополнительных покупок делать не требуется. Только один раз – на закупку расходных материалов и на установку.

Рабочие характеристики теплых полов в квартирах с центральным отоплением

Системы теплого пола работают по той же схеме, что и трубы центрального отопления. Теплоносителем является высокотемпературная вода, которая течет с постоянным давлением в трубопроводе. Нагревая металлическую перегородку батареи, она отводит тепло в окружающие жилые и нежилые помещения.

Затем, по «обратке», он возвращается туда, где был нагрет. Это теплоэлектроцентраль или локальная котельная. Давление поддерживается компрессорной системой.

Более эффективно используют теплоноситель из «стояков» при прокладке систем теплого пола. Этот метод увеличивает потребление воды. Это несколько снижает нагрузку на батарею, но разумное использование технологии может свести к минимуму последствия этого недостатка.

На входной трубе устанавливается «отвод», который направляет поток горячей воды в систему труб, проложенную в районе пола и заполненную теплопроводным веществом («наливной пол»).

Законность и вопросы

Манипуляции с коммунальными услугами запрещены жилищным кодексом. Системы центрального отопления попадают в эту категорию.

Теплый пол, подключенный к общему теплоносителю, можно устанавливать только с разрешения регулятора.

Используются только высококачественные материалы, прошедшие строгие международные испытания. Падение давления в трубопроводе происходит периодически. Маршрутные расчеты превышали допустимое значение в несколько раз.

Стандартный для батарей температурный диапазон неприемлем для теплых полов. Горячая вода, поступающая в квартиры по общему стояку, проходит через смесительный узел, регулирующий температуру подаваемого теплоносителя. Коллекторная распределительная система позволяет количественно использовать поступающую воду. Это устраняет значительные перепады давления в трубопроводе центрального отопления, экономя ресурсы и контролируя время безотказной работы.

Недостатки системы

• Комплексная система регулирования работы теплых полов.
• Давление в трубах отопления по всему дому упало, особенно у многоэтажек.
• Риски, связанные с нарушением целостности установленного оборудования. Затопление нижних этажей является административным правонарушением, наказуемым по закону штрафом.

Как выполнить монтаж теплого пола от центрального отопления: законный способ

На сегодняшний день чрезвычайно популярен среди наших соотечественников монтаж обогреваемых гидроконтуров в пол. Причиной этого является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплых полов» стал причиной прямого запрета властями многих «умельцев», которые по своему желанию устанавливали системы отопления в многоквартирных домах, нарушая тепловой баланс и повышая водонепроницаемость системы отопления всего дома.

Есть законные способы установки водяных теплых полов в квартирах в многоквартирных домах, можно выполнить подключение теплого пола к центральному отоплению.

Схема «вторичное кольцо»

• Подключение к системе центрального отопления осуществляется только в обратном трубопроводе на выходе из радиатора.
• На контуре установлен запорный вентиль, а также обратный клапан на обратке кольца «теплого пола», препятствующий движению теплоносителя в обратном направлении.
• Теплый водяной пол в квартире оборудован смесительным узлом, который состоит из насоса и трехходового клапана.
• При своей простоте схема эффективна, но только в том случае, если она установлена ​​правильно и последовательность сборки понятна.

Решение с теплообменником

100% теплотехников скажут, что можно установить теплый пол в квартире с автономным отоплением, не нарушая закон.

Несмотря на то, что коммунальное предприятие запрещает вносить какие-либо изменения в систему централизованного теплоснабжения, специалисты придумали схему, реализация которой позволит создать автономную систему отопления с баком косвенного нагрева (буферный бак, аккумулятор тепла) и теплообменом.

Эта система никак не влияет на конструкцию центрального отопления, не изменяет давление и не увеличивает гидростатическое сопротивление.

Для организации данной схемы потребуется:

• циркуляционный насос
• трехходовой смеситель
• 3-х и 4-х шаровые краны

группа трубопроводов теплообменника для теплого пола от центрального отопления включает в себя: обратный клапан, шаровой кран с отстойником.

По этой схеме собрать теплый пол с подогревом в квартире своими руками, что по силам любому домовладельцу.

Какой материал для труб лучше выбрать?

Еще на этапе проектирования тепловых установок особое внимание необходимо уделить самому теплоносителю. Существует несколько видов материалов, которые можно использовать для обустройства водяных теплых полов от центрального отопления:

Сшитый полиэтилен

Это тип термопластичного материала для труб, который широко используется в химической, электрической и других отраслях промышленности с 1950-х годов. Название происходит от того факта, что молекулы полимера сшиты или объединены друг с другом, образуя более прочный и прочный материал. Именно этот процесс сшивания делает сшитый полиэтилен таким устойчивым к химическим веществам, истиранию и нагрузкам, а также к теплу, что делает его идеальным материалом для трубопроводов.

Данные трубы могут производиться в различных формах, размерах и цветах для удовлетворения конкретных требований применения. Обычно его экструдируют, разрезают по длине, а затем сплющивают и термически скрепляют для придания дополнительной прочности и гибкости. Большинство труб из сшитого полиэтилена обладают высокой гибкостью и прочностью, что позволяет им сгибаться и изгибаться в широком диапазоне направлений с минимальными усилиями.

Трубы из сшитого полиэтилена чаще всего используются в системах водоснабжения высокого давления, включая магистральные линии подачи воды, воздуховоды и канализационные линии. Благодаря своей химической стойкости он может работать с большими объемами воды и других жидкостей, что делает его незаменимым материалом практически для любых сантехнических нужд. Помимо систем водоснабжения, трубы из сшитого полиэтилена также могут использоваться в системах дозирования медицинских жидкостей, а также в машиностроении, химической и нефтеперерабатывающей промышленности.

Благодаря своей прочности и долговечности трубы из сшитого полиэтилена идеально подходят для сложных или опасных сред. Они также известны своей изоляцией или термостойкостью, что помогает им оставаться функциональными в экстремальных условиях. Кроме того, трубы из сшитого полиэтилена также могут использоваться во многих агрессивных средах и/или средах с высокой влажностью, что делает их надежным выбором для множества различных применений.

В отличие от традиционных стальных и медных труб, данный вид труб чрезвычайно легкий. Это облегчает их транспортировку и обращение, а также позволяет быстро подключать и отключать их. Эти качества делают их хорошим выбором для тех, кому необходимо установить широкий спектр компонентов трубопровода в условиях ограниченного пространства или в сжатые сроки.

Полипропилен

Полипропиленовые трубы – это тип пластиковых труб, который широко используется для бесчисленных применений в домах, на предприятиях и на промышленных объектах. Полипропиленовые трубы изготавливаются из уникального класса полимеров, состоящих из молекул пропилена, что позволяет им быть чрезвычайно легкими, но прочными. Они также невероятно химически устойчивы, то есть обычно могут выдерживать даже самые агрессивные чистящие растворы. Кроме того, полипропиленовые трубы обладают рядом преимущественных свойств, которые делают их пригодными для множества применений.

Что касается монтажа, то с полипропиленовыми трубами невероятно легко работать. Они гибкие и устойчивы к коррозии, что означает, что они могут соответствовать любым изгибам и изгибам трубы и выдерживать суровые погодные условия. Это делает их идеальными для водопроводных и отопительных систем, поскольку они могут вписываться в ограниченное пространство и оставаться структурно прочными, несмотря на внешние условия окружающей среды. Кроме того, полипропиленовые трубы имеют гораздо более низкую стоимость материалов по сравнению с другими материалами, что делает их одним из наиболее экономически эффективных доступных вариантов.

Полипропиленовые трубы для отопления также невероятно устойчивы к ударам и истиранию, а это означает, что они способны выдерживать физические нагрузки, не трескаясь и не ломаясь. Это делает их более прочными и надежными для таких применений, как подземные трубопроводы, поскольку они способны выдерживать вес тяжелых предметов, проходящих над ними. Кроме того, полипропиленовые трубы обладают отличной термостойкостью, что делает их пригодными для использования в условиях кипящей или очень холодной воды.

Это делает их предпочтительным выбором для установок в критических средах, таких как больницы и предприятия пищевой промышленности, поскольку они могут гарантировать, что водоснабжение останется безопасным и незагрязненным. Полипропиленовые трубы также остаются гибкими и жесткими независимо от температуры, которой они подвергаются, что обеспечивает долгосрочное решение без утечек.

Металлопластик

Металлопластиковые трубы обладают самыми высокими эксплуатационными характеристиками, в том числе значительной несущей способностью, сопротивлением термическому расширению, по сравнению со всеми другими материалами, кроме нержавеющей стали и меди. При этом производитель заявляет минимальный срок службы 50 лет. Расчетные показатели – 30 лет.

Нюансы, которые нужно помнить

1. При подключении теплых полов к центральному отоплению, на что следует обратить внимание, это материал змеевиков. Вся суть теплых полов том, что для разводки отопления по полу квартиры и изготовления самих змеевиков обычно используют пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в магистралях центрального отопления может быть от 70 до 90°C. Конечно, если подключить контур теплого пола напрямую к системе центрального отопления, протечки и дорогостоящий ремонт гарантированы.
2. По мнению специалистов по отоплению, основная проблема теплых полов – возврат слишком холодного теплоносителя к углекислому газу в доме, что влияет на обогрев квартир, прилегающих к стоякам. В приведенной выше схеме этот эффект можно свести к минимуму за счет использования трехходового клапана с термостатическим механизмом для регулирования температуры обратной воды. Механизм настроен на самую высокую температуру. Для регулирования температуры контура змеевика в контур включен балансировочный клапан К1.

На заметку: вы должны знать, что большинство этих схем незаконны и будут строго наказываться. Вкупе с принудительным демонтажем оборудования результат “на копейку” больше.

Теплый пол или радиаторы: что лучше для квартиры?

Ежедневно большое количество наших соотечественников задумывается о том, как сделать теплый пол с помощью радиаторов, поскольку убеждены, что такая конструкция для обогрева квартиры более эффективна, чем традиционные радиаторы. Рассмотрите экономическую целесообразность каждой системы.

Теплые полы более экономичны. Особенно этот вопрос актуален для владельцев автономных систем отопления и владельцев квартир с теплосчетчиками. Для данной конструкции в качестве основной системы отопления необходимо снизить теплопотери жилого помещения до уровня 40-50 Вт/м 2 . Но поскольку потери тепла настолько малы, эффективность радиатора системы отопления не снижается.

Распространено мнение, что при отоплении через радиаторы «сверху жарко, а внизу холодно». Обычно все зависит от утепления дома. Если он соответствует европейским стандартам, то даже с радиаторами разница температур воздуха под потолком и у пола очень мала, всего 1-2°С.

Если установить систему «теплый пол» во всех помещениях квартиры, уровень комфорта значительно повысится. Это правда, что по таким полам удобнее ходить, но ответьте себе на вопрос, готовы ли вы перейти с ковра, линолеума и других напольных покрытий по всей квартире на плитку для лучшей теплоотдачи?

Наконец, сравнение затрат на реализацию проекта «водонепроницаемого пола», включая разрешения, просчитанные проекты, дорогостоящую установку и настройку производительности, а также высокую эффективность, является довольно спорным моментом.

На заметку: эффективный расчет водяных теплых полов – сложный процесс, требующий опыта и знания многих нюансов. Поэтому к их реализации обращаются только профессионалы.

Можно ли сделать теплый пол наверху или в квартире?

03

февраль 2023

Можно ли сделать теплый пол наверху или в квартире?

Многочисленные преимущества напольного отопления включают увеличение полезной площади пола и равномерное распределение тепла по всему помещению. Кроме того, он предлагает более безопасную альтернативу традиционным системам отопления, таким как радиаторы для детских спален. Не говоря уже о том, что это снижает ударный шум и распространение загрязняющих веществ в воздухе.

Это также повышает общую эффективность системы отопления вашего дома.

Отличным выбором для обогрева помещений в вашем доме является теплый пол. Из-за быстрой и простой установки он обычно используется только на первых этажах. Тем не менее, верхние этажи ванной комнаты и спальни можно сохранить теплыми и уютными в прохладное утро, установив полы с подогревом. О чем сейчас задумываются многие домовладельцы.

Однако возможен ли обогрев пола в квартире или наверху? Чтобы помочь вам сделать осознанный выбор, я расскажу вам о преимуществах, недостатках и практичности установки теплых полов наверху или в квартире.

Можно ли сделать теплый пол наверху или в квартире?

Да, вы можете установить систему теплого пола на первом и втором этажах дома или квартиры. В результате вы можете рассмотреть возможность перехода на роскошь UFH-обогрева, если вы работаете над новым проектом строительства или реставрации.

Вам следует учитывать несколько факторов, таких как тип конструкции пола на верхнем уровне вашего дома или квартиры. Интересно отметить, что твердые основания пола, такие как существующая фанера, плитка, деревянные полы и бетонные полы, могут быть покрыты системой UFH.

Установка теплых полов наверху может потребовать значительных инвестиций. Поэтому крупномасштабные установки могут быть затруднены. Кроме того, система обогрева пола требует достаточного пространства между поверхностями пола.

Установка системы напольного отопления как на первом, так и на втором этажах, в остальном, довольно простой процесс. Кроме того, во многих домах полы с подогревом сочетаются с радиаторами на верхних этажах для повышения эффективности.

Кроме того, теплые полы для верхних этажей должны быть легкими и простыми в установке. Он также должен обеспечивать минимальное увеличение высоты или обеспечивать возможность гибкой установки.

Преимущества установки теплых полов наверху или в квартире

Повышенная эффективность обогрева

Эффективность системы отопления повышается при использовании UFH со стяжкой или бетоном на подвесной или цокольной поверхности пола. Это связано с тем, что система подогрева пола обеспечивает одинаковую температуру тепла для обоих полов, в отличие от радиаторов.

Вам следует проверить герметичность и теплоизоляцию здания. Это делается для того, чтобы теплый пол был лучшим вариантом для вашего проекта.

В то время как трубы в стандартном навозном или бетонном полу имеют температуру от 35 до 45°C, температура воды в традиционной системе радиаторного отопления составляет примерно от 65 до 75°C. Таким образом, система напольного отопления потребляет меньше энергии для обогрева здания из-за снижения температуры воды, вызванного системой отопления.

К сожалению, для верхних этажей обычно используется подвесная древесина, а для нижних — бетон. Поскольку для верхних уровней требуется подвесная система UFH, может потребоваться установка труб под обычным деревянным настилом из ДСП, фанеры или шпунта.

Деревянные доски требуют более высокой температуры, поскольку они служат изоляционным слоем. Что снижает их эффективность. Следовательно, бетон на верхних этажах может быть необходим для достижения той же эффективности, что и на нижних этажах.

Используйте всю доступную площадь пола

Установив полы с подогревом на верхних этажах, вы можете избежать того, чтобы радиаторы занимали место и изменяли дизайн ваших комнат. Кроме того, размещение радиаторов рядом с окнами приводит к утечке большого количества нагретого воздуха.

С другой стороны, выбор расстановки мебели в комнате включает установку радиатора на другие стены.

Радиаторы могут уменьшить полезную площадь комнаты на 10-15%. Напротив, пол с подогревом позволяет максимально использовать имеющуюся площадь пола и расширяет пространство, используемое в каждой комнате. Это также делает пол с подогревом наверху подходящим выбором для различных типов зданий. Сюда входят такие здания, как квартиры, гостиницы, мотели, студенческие общежития и т. д.

A Более высокая тепловая масса

Большинство современных конструкций изготавливаются из легких материалов, таких как легкие стальные рамы, легкие блоки, SIP или деревянные рамы. Кроме того, они могут быть построены с использованием методов, которые успешно отделяют тепловую массу от внутренней части здания. Например, при установке гипсокартонных накладок на рейки добавляется слой неподвижного воздуха или полистирола для изоляции.

Полы с подогревом обеспечивают тепловую массу здания, благодаря чему система отопления может поглощать, выделять и накапливать тепло. Система гарантирует отсутствие изменений температуры, вызванных притоком или потерей тепла.

Чтобы максимизировать UFH и тепловую массу, используйте плотную древесину, ковер, плитку и подложки.

Свяжитесь с нами сегодня, если вы хотите установить полы с подогревом в вашем доме. Мы будем рады помочь!

Установка теплых полов в существующем доме

Когда речь заходит о системах напольного отопления, часто задают вопрос, можно ли установить новую систему в существующем доме.

В этом руководстве мы рассмотрим:

• Разница между «модернизацией» и «переоснащением» системы
• Если UFH поднимет уровень пола
• Простота установки напольных обогревателей в старых домах
• Распространенные проблемы при переустановке системы
• Лучшие средства управления отоплением
• Почему рекомендуется утепление пола

МОДЕРНИЗАЦИЯ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Если вы планируете предстоящий проект реконструкции дома, полы с подогревом идеально подходят для обеспечения лучистым теплом существующих домов — процесс, известный как модернизация. Термины «ремонт» и «модернизация» легко спутать; Когда дело доходит до систем напольного отопления, «переоборудование» означает удаление существующего обогревателя и перемещение его в другое место, «модернизация» означает установку нового обогревателя в существующий дом, а не в новый дом. В большинстве случаев люди подразумевают модернизацию при поиске решения для обогрева пола в своем доме, и многие системы подогрева пола Warmup могут быть установлены как в новостройках, так и в существующих объектах с оригинальными полами.

Электрический теплый пол хорошо подходит для проектов модернизации, при этом большая часть электрической системы Warmup практически не влияет на высоту пола, что является ключевой проблемой в проектах реконструкции дома, где высота потолка и уровень дверей фиксированы. Например, в системе StickyMat используется ультратонкая нагревательная проволока, и ее можно устанавливать непосредственно в слой клея для плитки при укладке плиточного пола. Узнайте больше о влиянии UFH на уровень пола.

Как упоминалось ранее, электрические теплые полы могут быть установлены как в новых, так и в старых домах, а также на существующих полах. Однако фактическое напольное покрытие, такое как плитка, ламинат или винил, необходимо удалить и заменить новым напольным покрытием. Другими словами, установка теплых полов на существующие полы означает удаление существующего напольного покрытия, добавление изоляционных плит (при необходимости), установку на них утеплителя, а затем укладку нового напольного покрытия поверх системы отопления. После установки системы теплого пола очень сложно поднять существующую отделку пола и снова положить такой же пол. Само собой разумеется, что большинство напольных покрытий, таких как плитка, обречены на повреждение при подъеме пола. Таким образом, электрический подогрев пола является идеальным вариантом для людей, которые хотят сменить пол во время ремонта, потому что обогреватель очень тонкий и не поднимает заметно высоту пола.

Монтаж системы электрического теплого пола также выполняется быстро, легко и чисто. Однако важно привлечь к проекту квалифицированного электрика, сертифицированного по Части P, чтобы убедиться, что электрораспределение спроектировано и выполнено правильно.

Модернизация других систем отопления, как правило, представляет собой более трудоемкую работу, включающую демонтаж старых полов (не только отделки пола, а всего пола), переустановку новых и, наконец, монтаж трубопроводов и котлов. Это снова увеличивает общую стоимость ремонта.

МОНТАЖ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Как обсуждалось ранее, многие люди путают термины «ремонт» и «модернизация». Для тех, кто, тем не менее, хочет действительно переоборудовать систему, мы должны сказать, что электрическую систему подогрева пола следует устанавливать только один раз. Невозможно взять существующую систему и переустановить ее в другом помещении. Это связано с рядом проблем:

Провода могут быть повреждены при удалении отделки пола, особенно плитки или камня:

Также следует помнить, что переоборудование системы отопления аннулирует любую гарантию.

Если у вас есть какие-либо вопросы о переоборудовании вашей системы отопления и последствиях для вашей гарантии, свяжитесь с нашей командой, которая будет рада помочь.

КАК Я МОГУ УПРАВЛЯТЬ НАПОЛЬНЫМ ОТОПЛЕНИЕМ?

Простота установки электрических систем теплого пола позволила миллионам домовладельцев установить теплое, комфортное и хорошо регулируемое отопление в отдельных комнатах или в системах отопления всего дома.

Теплый пол можно регулировать с помощью любого термостата. Развитие технологий в системах термостатического контроля позволило системам отопления работать автоматически без необходимости ручного управления ими. Умный WiFi-термостат Warmup 4iE изучает ваши привычки, знает, когда вы дома, и даже может предсказать, когда вы вернетесь домой, соответствующим образом регулируя температуру. С помощью приложения MyHeating для термостата вы можете управлять отоплением в вашем доме из удаленного места. Интеллектуальный термостат не только повышает общий комфорт, но и снижает потребление энергии, поскольку отопление включается меньше времени и только тогда, когда вам это нужно, что приводит к экономии средств.

Во многих случаях этаж может питаться от существующей кольцевой сети с предохранителем, питающим термостат. Все системы отопления всегда должны питаться от цепи, защищенной устройством защитного отключения (УЗО). Если какие-либо из этих терминов кажутся вам незнакомыми, рекомендуется проконсультироваться с квалифицированным электриком, сертифицированным по Части P, относительно УЗО.

НУЖНА ЛИ МНЕ ИЗОЛЯЦИЯ ЧЕРТОВОГО ПОЛА?

Существует широкий спектр систем обогрева пола, доступных для различных напольных покрытий, включая ковер, дерево, камень, ламинат и винил, а также для типов черновых полов, включая бетонные полы и полы с деревянными балками. Рекомендуется обеспечить достаточную изоляцию основания пола при рассмотрении вопроса о модернизации системы напольного отопления.

Мы предлагаем коллекцию изоляционных материалов для пола, которые значительно повысят энергоэффективность вашей новой системы отопления. В наших решениях для водяного отопления используется изоляция для конкретной системы, которая является частью выбранной вами системы отопления. Получите мгновенное предложение по гидравлическому отоплению сегодня, чтобы узнать, сколько вы могли бы заплатить за установку водяного теплого пола в вашем существующем доме.

Большинство наших электрических систем могут быть установлены вместе с нашими изоляционными плитами, которые обладают отличными свойствами теплопроводности.

Если вас интересует высота пола, изоляционная плита Warmup для бетонных полов имеет толщину всего 10 мм, а для деревянных полов – 6 мм. Хотя теплоизоляция не является обязательным условием, рекомендуется обеспечить направление тепла вверх, а не в черный пол.
