СП 54.13330.2011 Здания жилые многоквартирные. СНиП 31-01-2003. Клапана на окна 14.05.2018 18:06
Проектирование светопрозрачных ограждающих конструкций – это важный этап проектирование, который может различаться в зависимости от местоположения объекта проектирования, назначения объекта, высотных отметок, материала перекрытий или других несущих конструкций, шага опор, требований к профильной системе, теплотехнических, звукоизоляционных, требований воздухообмена и многих других требований строительных норм и правил и пожеланий службы Заказчика. На стадии разработки проектной документации зачастую, рекомендуют оснащать современные светопрозрачные конструкции (как алюминиевые так и пластиковые) вентиляционным клапаном приточной вентиляции, который позволяет обеспечить приток свежего воздуха с улицы без открывания окон, а также позволяет снизить вероятность уличного шума (при открытых окнах).
На рынке присутствует большое количество решений, для обеспечения воздухообмена через окно, основными из которых являются: Sinax Air Flow, Aereco, Air-Box, Aeromat Sigenia. Тип приточного клапана определяется конструкторским решением. Согласно Стандарту организации Светопрозрачных ограждающих конструкций «СВЕТОПРОЗРАЧНЫЕ ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ» Часть 1. Технические требования к конструкции окон и их проектированию СТО 8 – Национального объединения строителей НОС Строй и МИО Международного Института Окна — Светопрозрачные конструкции, оснащаемые приточным вентиляционным
Наличие клапана приточной вентиляции является дополнительным требованием позволяющим обеспечить необходимый воздухообмен в помещении и микроклимат. В рекомендациях по проектированию НОС Строй также говоритя, что:
В случае, если здание оснащено системой естественной вытяжной вентиляции, требуется предусмотреть приток наружного воздуха через приточные оконные или стеновые клапаны или другие устройства (например, элементы фурнитуры с функцией микропроветривания), позволяющие обеспечивать поступление свежего воздуха в нормативных количествах в соответствии с ГОСТ 30494 и СНиП 41 01.
Нормативный воздухообмен должен быть обеспечен при сохранении требуемой звукоизоляции согласно СНиП 23 03 и ГОСТ 23166.
В соответствии с проектом вентиляции и отопления должны быть указаны требуемые характеристики по притоку наружного воздуха в каждое из помещений и способ его обеспечения.
Требования к системам вентиляции изложены СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (далее СП 60.13330.2012).
Согласно п.7.1.10 СП 60.13330.2012 естественную вытяжную вентиляцию для жилых, общественных, административных и бытовых помещений следует рассчитывать на разность плотностей наружного воздуха при температуре 5 °С и внутреннего воздуха при температуре в холодный период года.
Поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.
Для квартир и помещений, в которых при температуре наружного воздуха 5 °С не обеспечивается удаление нормируемого расхода воздуха, следует предусматривать механическую вытяжную вентиляцию.
В соответствии с п.9.6 СП 60.13330.2012 в жилых комнатах и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием.
Квартиры, проектируемые для III и IV климатических районов, должны быть обеспечены горизонтальным сквозным или угловым проветриванием в пределах площади квартир, а также вертикальным проветриванием через шахты в соответствии с требованиями СП 60.13330.
В силу п.9.5 СП 54.13330.2011 Здания жилые многоквартирные (далее СП 54.13330.2011) система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях и равномерность его распространения.
Вентиляция может быть:
с естественным притоком и удалением воздуха;
с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением;
комбинированная с естественным притоком и удалением воздуха с частичным использованием механического побуждения.
В жилых комнатах и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием (п.9.6 СП 54.13330.2011).
В соответствии с п.4.7 СанПиН 2.1.2.2645-10 естественная вентиляция жилых помещений должна осуществляться путем притока воздуха через форточки, фрамуги, либо через специальные отверстия в оконных створках и вентиляционные каналы. Вытяжные отверстия каналов должны предусматриваться на кухнях, в ванных комнатах, туалетах и сушильных шкафах.

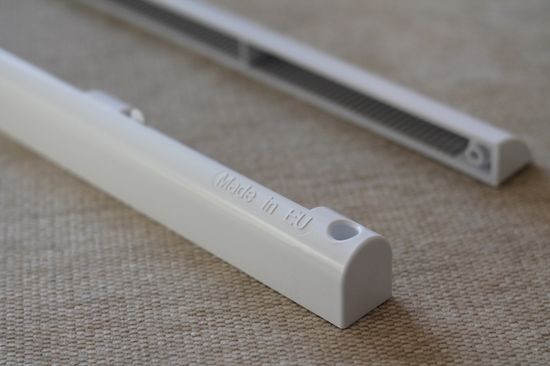

Оконный приточный клапан Normand™ — официальный сайт
А
Андреаполь
Б
Бежаницы
Бежецк
Белёв
Богородицк
Бокситогорск
Бологое
Боровичи
Буй
В
Валдай
Великие Луки
Великий Новгород
Венёв
Вичуга
Владимир
Волгореченск
Волоколамск
Волхов
Выкса
Вышний Волочёк
Вязники
Вязьма
Г
Гаврилов Посад
Гаврилов-Ям
Гагарин
Галич
Гдов
Городец
Грязи
Гусь-Хрустальный
Д
Данилов
Данков
Дедовичи (Пионерный)
Демянск
Дно
Добринка
Донской
Дубна
Е
Елец
Ельня
Ефремов
Ж
Жарковский
Жердевка
З
Заволжск
Задонск
Западная Двина
Запрудня
Зубова Поляна
Зубцов
И
Иваново
К
Калуга
Калязин
Касимов
Кашин
Кимовск
Кимры
Кинешма
Киреевск
Киржач
Кириши
Кирсанов
Клин
Ковров
Козельск
Кольчугино
Л
Лебедянь
Лев Толстой
Лежнево
Ливны
Липецк
Лихославль
Лотошино
Луга
Любытино
М
Максатиха
Малая Вишера
Медынь
Меленки
Михайлов
Мичуринск
Можайск
Моршанск
Москва
Муром
Мышкин
Н
Навашино
Невель
Нелидово
Нерехта
Новая Ладога
Новомичуринск
Новомосковск
Новоржев
Новосокольники
О
Озёрный
Окуловка
Оленино
Опочка
Орёл
Осташков
Остров
П
Парфино
Пено
Первомайский
Пестово
Печоры
Порхов
Пошехонье
Приволжск
Псков
Пучеж
Пушкинские Горы
Пыталово
Р
Рамешки
Рассказово
Ржев
Руза
Рыбинск
Ряжск
Рязань
С
Савино
Санкт-Петербург
Сасово
Сафоново
Себеж
Северо-Задонск
Селижарово
Скопин
Собинка
Сольцы
Сосенский
Спирово
Старая Русса
Старица
Струги Красные
Суворов
Судогда
Сухиничи
Сычёвка
Т
Тамбов
Тверь
Тейково
Тихвин
Токарёвка
Торжок
Торопец
Тосно
Тула
Тутаев
У
Уваровка
Уварово
Углич
Угра
Удомля
Узловая
Усмань
Ф
Фурманов
Х
Хвойная
Ч
Чаплыгин
Череповец
Чкаловск
Чудово
Ш
Шаховская
Шацк
Шилово
Шимск
Шуя
Щ
Щёкино
Ю
Южа
Юрьев-Польский
Юрьевец
Я
Ярославль
Ярцево
Ясногорск
Мы предлагаем установку клапанов для застройщиков на объектах любого масштаба – от больших жилищных комплексов до уютных коттеджных поселков.
Мы самостоятельно производим клапан и предлагаем действительно выгодные цены.
Мы располагаем широкой сетью продаж и можем бесплатно доставить клапан в любой из следующих городов РФ:
По вопросам приобретения и сотрудничества пишите нам здесь:
+7 920 182 07 07
Скачать pdf-презентацию
ООО «НОРМЭНД» ОГРН 1126952015288. Все материалы являются интеллектуальной собственностью компании. Копирование запрещено.
Сделано в Pointer
Как пользоваться впускным клапаном
Что такое впускной клапан?
Вентиляционные клапаны, также известные как AAV или клапаны дурго, представляют собой клапаны, которые помогают сбалансировать давление в канализационной трубе до нормального уровня.
Изменения давления в канализационных трубах
Изменения давления происходят при смыве унитаза или при протекании воды в канализационной трубе, поскольку вместе с ней по трубе проходит воздух. Это создает отрицательное давление.
Чтобы сбалансировать баланс, воздух стремится втягиваться в трубу откуда угодно. Особенно от пробок в ваннах, раковинах и душевых кабинах. Это может вызвать ряд проблем, в том числе неприятные запахи, попадающие в дом, сточные воды, поступающие из сифона в раковину или бассейн, плохой дренаж воды и звуки полоскания горла при сливе.
Эта проблема изменения давления традиционно решается с помощью открытого выхода трубы, который устанавливается на крышу. Это позволяет втягивать воздух в трубу из внешней среды, предотвращая его всасывание из раковин, бассейнов и других источников в доме, тем самым устраняя связанные с этим проблемы.
Другой альтернативой является использование клапана подачи воздуха в ситуациях, когда выход из открытой трубы невозможен. Это может быть в ситуациях, когда нет выхода трубы на расстоянии более 3 метров от окна или в ситуациях, когда в здании есть мансардные окна — труба может испускать неприятные запахи, поэтому размещение ее рядом с окном может быть плохой идеей.
!
Как работает клапан подачи воздуха?
Клапан подачи воздуха использует умную систему, которая активируется отрицательным давлением. При возникновении отрицательного давления клапан открывается, пропуская воздух в трубу. После восстановления баланса давления клапан снова закрывается. Это позволяет втягивать воздух, когда это необходимо, но предотвращает проникновение нежелательных запахов в дом.
Вентиляционные клапаны часто имеют резиновые уплотнения, которые помогают создать полную герметизацию, повышая эффективность клапана и предотвращая выход запахов через небольшие зазоры.
Обычно впускные клапаны устанавливаются с помощью вставного соединения. Это позволяет соединять трубы и муфты без использования инструментов. Соединения с нажимной посадкой включают резиновое уплотнение для создания полностью водонепроницаемого и воздухонепроницаемого фитинга. Однако их также можно приобрести с соединениями, свариваемыми растворителем. Они используют химическую реакцию во время нанесения растворителя для создания водонепроницаемой и воздухонепроницаемой постоянной связи.
Где должен быть установлен клапан подачи воздуха?
Вентиляционные клапаны обычно размещаются на канализационной трубе, которая находится как минимум на 200 мм выше самой высокой точки входа воды, т. е. самой высокой точки, до которой сточные воды доходят внутри канализационной трубы. Чаще всего они устанавливаются на конце канализационной трубы, но также могут быть установлены в линию с помощью ответвления.
Обычно впускные клапаны размещают на чердаках или в шкафах, чтобы они не бросались в глаза. Тем не менее, они требуют уровня вентиляции. Таким образом, важно убедиться, что они находятся в пространстве, которое получает поток воздуха. Кроме того, постарайтесь разместить клапан подачи воздуха в доступном месте на случай, если к нему потребуется доступ в случае блокировки.
Можно ли использовать клапаны подачи воздуха снаружи?
Вентиляционные клапаны могут быть установлены снаружи, но это не очень распространено и обычно делается только в том случае, если канализационная труба расположена слишком близко к открывающемуся окну.
Открытые отводы труб должны быть установлены на расстоянии более 3 метров от открывающегося окна, но вентиляционные клапаны могут быть установлены ближе, чем это. Если вы устанавливаете клапан подачи воздуха снаружи, вам необходимо приобрести клапан, устойчивый к морозу и не подверженный влиянию экстремальных погодных условий.
Возможные проблемы с клапанами впуска воздуха
Иногда могут возникать нежелательные запахи, слышны звуки полоскания горла или сточные воды попадают из канализационных труб в раковину. Все это указывает на то, что может быть проблема с клапаном подачи воздуха.
Иногда клапан может заклинить. В этом случае простое распыление смазки должно помочь ослабить клапан и вернуть его в рабочее состояние.
Другая причина этих проблем заключается в том, что канализационная труба может быть заблокирована. Это предотвратит попадание газов в канализацию, что предотвратит слив воды. Чтобы решить эту проблему, ознакомьтесь с нашим руководством о том, как разблокировать слив.
Другая проблема может заключаться в том, что клапан подачи воздуха был установлен слишком низко. Чтобы снизить риск возникновения этой проблемы, убедитесь, что клапан находится выше самой высокой точки любого душа, ванны, раковины или унитаза.
По любым вопросам, касающимся воздухозаборных клапанов или других дренажных материалов, не стесняйтесь звонить нашей команде по телефону 01752 692 221 или использовать чат, и они будут более чем рады помочь.
