Насосная станция для частного дома принцип работы: Принцип работы насосной станции: устройство и составляющие

типы, принцип работы, способы установки и цена

Насосная станция имеет ряд преимуществ перед простыми насосами: наличие накопительной емкости, дополнительных защитных функций, нескольких вариантов работы – автоматика или полуавтомат. Чтобы продлить срок эксплуатации, агрегат необходимо правильно подобрать и установить. Выбор зависит от нескольких критериев – количества людей в доме, типа водоема, возможности установки в техническом помещении.

Содержание

1. Типы и принцип работы насосных станций для дачи
2. Критерии выбора
3. Способы установки
4. Условия эксплуатации и обслуживания
5. Преимущества и недостатки использования насосной станции для дачи

Типы и принцип работы насосных станций для дачи

Обустроить водопровод в частном владении невозможно без соответствующего оборудования, которым является автоматическая насосная станция для дома и дачи. Принцип работы у нее простой – насосная часть доставляет воду в накопительный бак, далее жидкость поступает в точки водозабора. Весь процесс происходит в автоматическом режиме, что очень удобно, так как не нужно каждый раз включать оборудование ради стакана воды. Как только жидкость из гидробака уходит, агрегат включается и снова наполняет резервуар. Сигналом к включению является падение внутреннего давления, контроль за которым осуществляется при помощи манометра. Запуск контролирует реле. В гидробак вода поступает по трубе с обратным клапаном и фильтром на конце.

Преимущество насосной станции водоснабжения для дачи в том, что все составные части входят в комплект. Можно своими руками собрать систему из отдельных компонентов, но это будет дольше, вдобавок самодельные узлы чаще выходят со строя. Заводское оборудование работает до 15 лет без необходимости ремонта, если соблюдаются все правила эксплуатации.

Различают установки по следующим характеристикам:

• Тип всасывания. Есть модели с внутренним и выносным эжектором. Агрегаты со встроенным устройством не боятся наличия воздуха или газов в перекачиваемой среде (ведь не все хозяева покупают насосы для перекачки воды), а также не ломаются из-за попадания грязи внутрь механизма. Минус встроенного эжектора в достаточно шумной работе, а также небольшой мощности, способной поднять воду с глубины всего лишь до 9 метров. Модели с выносным устройством гораздо чувствительнее к грязи и пузырькам воздуха, но менее шумные, поэтому чаще устанавливаются в помещениях. Мощность таких моделей выше – они поднимают жидкость с 45 метров.
• Тип подачи жидкости: модели с гидроаккумулятором и накопительным баком. Накопительный резервуар имеет объем до 300 л, что может обеспечить семью из трех человек водой на сутки. Гидроаккумулятор – это мембранный бак объемом 8–20 л. При повышенном расходе утром и вечером насосная станция включается чаще.
• Тип источника для водозабора: поверхностные и погружные. В поверхностных моделях оборудование находится над землей, а труба опускается в скважину. Второй тип предусматривает полное погружение оборудования в колодец или скважину.

По мощности среди ассортимента выделяются мини агрегаты. Принцип работы такой насосной станции для дачи отличается тем, что ее используют при нерегулярной потребности в воде.

Критерии выбора

Защита от сухого хода нужна при засухах в летнее время.

Чтобы устройство работало долго и без перебоев, на покупке насосной станции экономить не рекомендуется. Здесь важно соблюдать баланс между потребностями семьи и качественными материалами.

Размер накопительного бака имеет значение в том случае, если вся жидкость расходуется за сутки. В таком случае происходит экономия электроэнергии, так как агрегат включается 1–2 раза в день, и в системе всегда есть вода. Если жидкость застаивается, она приобретает специфический запах и вкус, так как находится в резиновом мешке.

В зависимости от того, на какую высоту необходимо поднять воду, выбирают оборудование по величине давления. Можно выбрать устройство с большим запасом жидкости, но тогда напор в кране будет меньше, или наоборот: меньше запас воды, но напор сильнее. Для маленького дома или дачи достаточно 1–2 бар, для большого двухэтажного дома необходим показатель в 4–6 бар.

Материалы, которые используют при изготовлении насосных станций, должны быть отдельно указаны в инструкции к изделию:

• Корпус может быть из пластика, чугуна, нержавеющей или черной стали. Пластик не желательно покупать, если планируется длительное регулярное использование – это бюджетные модели для дач на летнее время или для дома, в котором проживает один человек. Чугун – самый выносливый материал, но стоит дорого. Оптимальный вариант – стальные корпуса. Чтобы защитить их от коррозии, наносится слой специальной краски.
• Рабочий вал двигателя должен быть изготовлен из нержавеющей стали, прошедшей термическую обработку. Это самое уязвимое место насоса, потому что сильнее всего подвергается воздействию воды.
• Рабочее колесо делают из сверхстойких полимеров, потому что оно должно выдерживать огромный напор жидкости. Неплохой вариант – нержавейка, но она со временем все же подвергается образованию ржавчины, и агрегат выходит со строя.
• Уплотнители – важные детали системы, так как контролируют протечки и величину давления. В дорогих моделях в качестве уплотнительного материала применяют плетеные сальники из асбестовой нити, внутри которых вставлены медные элементы.

Важный элемент системы – наличие защиты от сухого хода, при котором автоматика выключает оборудование. Летом часто наблюдается засуха и вода уходит вглубь, поэтому лучшим вариантом будет установка насосной станции с такой функцией. Многие покупатели хорошо отзываются об электронном реле с дисплеем, позволяющем не думать о регуляции давления.

Объем накопительного бака не соответствует цифрам в инструкции: какую-то его часть всегда занимает сжатый воздух, поэтому максимальное количество воды будет меньше указанной величины.

Способы установки

Самое лучшее место для установки насосной станции – подвальное помещение. Так прибор будет защищен от вредного воздействия окружающей среды в любое время года. Чтобы устранить вибрации и снизить силу работающего насоса, под него кладут резиновый коврик.

Второй распространенный способ – оборудование специального помещения с замком на улице. В таком случае станцию не будет слышно. Потребуется утепление стен, чтобы поддерживать температуру.

Третий способ – установка в земле. Приямок выкапывают около скважины на глубину ниже промерзания грунта.

Условия эксплуатации и обслуживания

Чтобы оборудование служило долго, нужно учитывать правила:

• в помещении желательно организовать вентиляцию, чтобы не собирался конденсат;
• трубы от насосной станции необходимо прокладывать настолько глубоко, чтобы они не промерзали, вдобавок использовать утеплитель для защиты от сильных морозов;
• необходимо установить стабилизатор напряжения, чтобы не вывести из строя двигатель;
• перед первым включением оборудования гидробак заполняют водой.

Чтобы не засорять внутренности насоса грязью и песком, рекомендуется в обязательном порядке установить фильтр грубой очистки на конце трубы, которая находится в скважине. При желании получать чистую питьевую воду из крана на входе в дом устанавливают фильтр тонкой очистки. Его можно в любой момент снять, почистить и поставить на место.

Если в комплект с насосной станцией не входит обратный клапан, его нужно купить отдельно, иначе часть воды будет стекать обратно в скважину, а частота включений увеличится.

Важный момент – состояние сантехнических приборов. При неисправном бачке унитаза, когда вода постоянно вытекает, давление в системе будет часто падать, а насос при этом включаться большее количество раз. Это приводит к быстрому изнашиванию деталей.

Плюсы и минусы насосных станций напрямую зависят от того, насколько правильно произвели расчеты и установили прибор. Если стальной корпус установить во влажное сырое помещение, каким бы хорошим ни был насос, он быстро разрушится под действием ржавчины.

Насосные станции однозначно удобнее и надежнее дешевых приборов, которые необходимо самостоятельно включать и выключать. Единственное условие – правильный подсчет расхода воды и качественный монтаж изделия.

Агрегаты импортного производства обойдутся дороже, чем насосные станции отечественного производителя. Однако разнообразие моделей зарубежных изготовителей позволит выбрать самый подходящий вариант для своего дома.

Бесшумная насосная станция – Как выбрать тихие насосные станции для дома

24 Марта 2022

Просмотров:  5128891

Время чтения:  8 минут

Содержание

Выбор бесшумной насосной станции

Принцип работы насосной станции

Типы насосных станций

Конструкция и монтаж бесшумной насосной станции

Бренды насосных станций

Коротко о главном

Большинство владельцев загородных домов сталкиваются с проблемой водоснабжения сразу после строительства. Лишь немногие дачные посёлки в настоящее время подключены у централизованной подаче воды, и хозяева вынуждены бурить скважины, а также устанавливать насосные станции для комфортного круглогодичного проживания. Главная задача производителей оборудования – обеспечение бесперебойной работы с минимальной вибрацией и уровнем шума. Последние годы всё больше дачников выбирают насосные станции для дома с низким шумом.

Насосная станция

Выбор бесшумной насосной станции

Насосная станция – это агрегат, необходимый для перекачки воды с места разбора до конечного потребителя. Как правило, это электродвигатель определённой мощности, система шлангов, аккумулирующий стальной бак с манометром и набор микросхем для автоматизации работы. Чаще всего, бесшумная насосная станция работает лишь при разборе воды жильцами дома, когда индикатор давления указывает на его падение внутри бака.

Малошумные насосные станции выбирают с учетом следующих особенностей:

• В комплекте к каждому насосу прилагается описание его характеристик, в том числе, и производимый уровень шума. Человеческое ухо комфортно воспринимает этот показатель в пределах 30–45 децибел, и именно с таким уровнем стоит выбирать бесшумный водяной насос для дома.

Купить насосную станцию можно в нашем интернет-магазине.

Сравнение уровней шума от различных источников

• Следует учесть, что размер бака-аккумулятора сильно зависит от количества точек разбора, и его объём может быть, как 40, так и 500 литров. Разумеется, ёмкость большей величины наполняется дольше, и шум от насоса будет выше. В связи с этим, подбирать агрегат стоит лишь с небольшим запасом от расчётной мощности.
• Для определения мощности насосной станции, а соответственно, и шумовых характеристик, большое значение имеет глубина водяного горизонта в скважине.

Конечно, стоит уделять внимание только проверенным брендам и производителям, дающим длительную гарантию на качество изделия и бесперебойную работу. Двигатели таких агрегатов имеют повышенную шумоизоляцию, что скажется на комфорте хозяев дома.

Насосная станция в шумозащитном приямке

Принцип работы насосной станции

Бесшумная насосная станция для дома имеет стандартный принцип работы, основанный на совместной работе электродвигателя для подъёма воды из скважины или колодца и бака-аккумулятора, раздающего воду по помещениям под заданным напором. При включении агрегата в сеть и подсоединении всех шлангов, все рабочие процессы в нём происходят в соответствии со следующим алгоритмом:

• Сразу после включения в сеть, электродвигатель начинает нагнетать воду со скважины в гидравлический ресивер до достижения на манометре заранее выставленных показателей. Как правило, рабочий напор для бытовых нужд составляет 2,2 – 2,6 атм.

Проверка давления в гидробаке

• Когда необходимое давление достигнуто, работа мотора автоматически прекращается, и оборудование переходит в режим ожидания.
• В случае разбора воды, давление внутри бака начинает постепенно падать. В зависимости от нижнего предела показателей манометра двигатель включается повторно, начиная всё тот же процесс нагнетания воды в аккумулятор. Профессионалы рекомендуют выставлять нижний показатель в пределах 1,6 – 1,8 атм.
• Данный процесс повторяется снова и снова при каждом открывании запорной арматуры в мокрых помещениях дома.

На бесперебойную работу оборудования влияет качество его сборки и отладки автоматики.

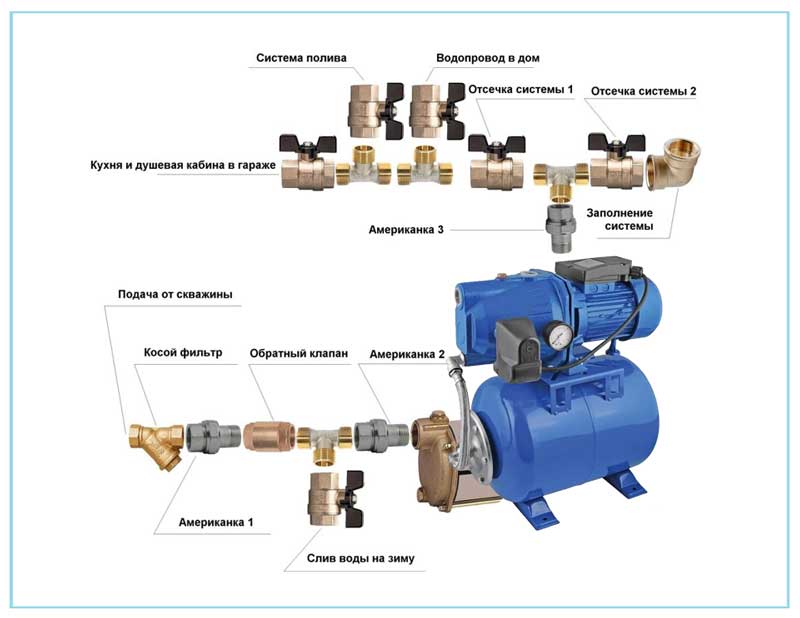

Схема подключения прибора

Типы насосных станций

Тихие насосные станции для дома имеют схожее строение, но, в то же время, несколько разделяются по принципу работы. Существует три основных типа насосных станций:

• Вибрационная – наиболее простая конструкция, работающая от электромагнита, который при включении создаёт разницу показаний давления, что приводит к подъёму воды.

Устройство вибрационного насоса

Начинают перекачку воды от входного патрубка к выходному.

Строение центробежного агрегата

• Вихревая – работает по принципу водяной мельницы – стальное колесо с пазами вращается и забирает частички воды для перекачки. Входной поток при этом располагается строго перпендикулярно рабочему элементу аппарата.

Схема вихревой станции

Выбрать какую-то конкретную схему работы, порой, бывает достаточно сложно, так как любой производитель гарантирует безупречное качество и надёжность. Цена изделий тоже отличается незначительно, если судить об одной и той же категории среди конкурентов.

Конструкция и монтаж бесшумной насосной станции

После покупки бесшумный насос для воды необходимо подключить к водопроводу, отладить и протестировать в соответствии с инструкцией по эксплуатации. Данная работа состоит из следующих этапов:

• Насос имеет 2 патрубка – на вход и выход. Расположение каждого из них должно быть чётко определено при установке. Входная часть – по направлению к трубе скважины, выходная – к системе внутреннего водоснабжения.
• При фиксации станции используются эластичные полимерные вставки для поглощения вибрации от работы мотора. Корпус насоса не должен касаться несущих конструкций здания.

Монтаж насосной станции

• При подключении аппарата следует установить запорную арматуру как на входе. Так и на выходе для возможности экстренной блокировки подачи воды и ремонта оборудования.
• Выходная труба подключается к баку для нагнетания давления, соединённого с регулятором напора.
• Перед подачей воды потребителям необходимо установить фильтрующие устройства для её очистки.
• В зависимости от конструкции насоса, дополнительно подключаются такие опции, как защита от холостого хода, регулятор давления в баке и прочие электронные опции.

Несмотря на то, что принцип монтажа предельно прост, хозяину дома лучше обратиться за помощью к профессионалам, во избежание случайных ошибок и сбоев в работе насосной станции.

В видео подробно рассказывают о каждом этапе установки насосной станции

Покупая бесшумный насос для воды в доме, пользователю необходимо тщательно продумать все технические особенности и расчётные показатели точек разбора. Только при таком серьёзном подходе хозяин объекта может быть уверен в длительной и надёжной эксплуатации оборудования.

Бренды насосных станций

Тихая насосная станция для частного дома представлена на рынке большим количеством моделей, поэтому найти оптимальную по соотношению цены и качества насосную станцию бывает весьма непросто. Среди брендов, наилучшим образом зарекомендовавших себя среди покупателей, более предпочтительны следующие:

• Denzel – немецкий бренд, на базе которого производится множество инструментов и электросиловых машин для дома и сада. Качественная сборка, высокая производительность и долгий срок службы насосного оборудования компании делает его привлекательным для клиентов по всей стране. Примечательно, что компания давно имеет собственный завод в РФ, из-за чего цены на изделия более, чем демократичны. Наиболее востребованные модели – PS1000X и PSX1300.

Станция Denzel PSX1300

• «Вихрь» – производитель основан ещё в далёком 1974 году и развивается по настоящее время, имея основные производственные мощности в Китае. Достаточно надёжные моторы, высокая производительность и самая низкая в своём классе цена, – все эти качества пользуются повышенным спросом среди дачников. У многих моделей есть один недостаток – объём ресивера для хранения воды слишком мал для стандартной семьи. Среди моделей бренда «Вихрь» лидирующие позиции по продажам держат АСВ-800/19, АСВ-370/2Ч и АСВ-1200/24Н.

Станция «Вихрь» АСВ0-1200/24Н

Пожалуй, самый популярный бренд для насосов в нашей стране – Grundfos, основанный в Дании, но давно выпускающий свои изделия по всему миру, включая Россию. Преимущества бренда налицо – высокая производительность и бесперебойная работа при сравнительно компактных размерах. Бесшумные насосные станции водоснабжения для частного дома Grundfos стоят несколько дороже моделей конкурентов, но, приобретение такого насоса, как Hydrojet JPB 5/24 избавит владельца дома от головной боли с ремонтом на много лет.

Станция Grundfos Hydrojet JPB 5/24

На рынке также представлены и другие бренды – Metabo, Джилекс, Wilo, Gardena и другие производители. Самая тихая насосная станция каждого производителя имеет свои преимущества и недостатки, а принцип работы единый. Именно поэтому стоит прислушаться к отзывам бывалых пользователей, столкнувшимися с определёнными проблемами при эксплуатации оборудования.

Специалист рассказывает в ролике об устройстве и правилах выбора насосной станции

Коротко о главном

Тихая насосная станция обеспечивает комфорт и уют для жильцов частного дома. Наиболее экономные домовладельцы могут приобрести агрегат отечественного производства, а, если деньги не являются барьером, то следует выбирать более надёжное импортное оборудование, например, станции Grundfos. При монтаже насоса своими руками следует позаботиться о теплоизоляции помещения, установке вибрационных прокладок и запорных кранов для возможности ремонта оборудования.

А какая бесшумная станция установлена у вас? Почему выбрали ее? Поделитесь своим мнением и опытом ее использования.

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство. Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.

Принцип работы насосной станции: устройство и комплектующие

Поверьте, частный дом можно обустроить с таким высоким уровнем комфорта, что жить в нем станет гораздо удобнее, чем в городской квартире. В любом случае водопроводом можно пользоваться с не меньшим удобством. Точно так же, чтобы получить воду, нужно просто открыть кран, что пока не очень совместимо с загородной инфраструктурой, согласитесь?

Но это не «радужная» мечта. Для реализации идеи достаточно включить в схему водоснабжения насосную станцию. Колоссальный объем тяжелой физической работы она переделает за хозяев. Правда, для его грамотного подключения и эксплуатации необходимо хорошо знать устройство оборудования.

Предлагаем Вам ценную информацию об особенностях использования вышеуказанного оборудования. Наша статья поможет понять принцип работы насосной станции и познакомит с правилами монтажа. Представленная нами информация дополнена предельно наглядными схемами, подборками фотографий и видеогайдами.

Содержание статьи:

• Устройство станции водоснабжения
  • Основные рабочие узлы
  • Работа и особенности блока управления
  • Взаимодействие насоса с гидроаккумулятором
• Критерии выбора оборудования
• Размещение гидроаккумулятора
• Параметры гидроаккумулятора гидробак
• Выводы и полезное видео по теме

Устройство станции водоснабжения

Для организации магазины предлагают насосные станции в виде компактного блока гидробака, блока автоматики и электронасоса. Также возможна сборка подобного узла водоснабжения из отдельных деталей и оборудования.

Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичнее при дальнейшем обслуживании.

Основные рабочие узлы

По устройству насосная станция водоснабжения, собранная в заводских условиях, отличается от поверхностного насоса наличием системы регулирования давления.

Фотогалерея

Фото

Насосные станции используются для автоматизации работы водопроводной сети. Входящая в состав оборудования автоматика запускает и останавливает процесс перекачки без участия человека

Насосные станции на базе поверхностных насосов применяются при заборе воды из неглубоких устьев и открытых водоемов

Максимальная глубина, с которой насосные станции могут откачивать воду без дополнительного выносного эжектора, составляет от 6 до 12 м в зависимости от производителя и мощности оборудования

Ограничения по глубине откачки влияют на использование насосных станций

Насосные станции с поверхностными насосами часто используются в качестве дополнительного оборудования для обеспечения перекачки воды из водоема в точки водоразбора

Вы можете купить насосную станцию ​​в заводском виде или оборудовать ее самостоятельно. Кроме насоса в его состав должны входить гидробак, манометр, реле давления или блок автоматики

Для откачки воды из скважин глубиной более 25 м в автоматизированной схеме водоснабжения поверхностный насос заменяется на глубинный

Гидроаккумулятор насосной системы с глубинным насосом устанавливается в кессоне или в пределах поставляемого дома

Стандартная насосная станция

Производство насосной воды из абиссинской скважины

Эксплуатация насосной станции на насосной станции

в схеме потребления воды из резервуара

насосной станции в транспортировке

.

Система погружного насоса

Гидравлический бак и системы автоматики в кессоне

В состав входят следующие функциональные компоненты:

1. Поверхностный электронасос.
2. Гидроаккумулятор с ниппелем и внутренней резиновой «грушей».
3. Манометр.
4. Реле давления.
5. Соединительная арматура.

Для забора воды к нему подсоединяется всасывающий патрубок с обратным клапаном и сетчатым фильтром. А магистраль транспортируется к выходу из установки, транспортируя перекачиваемую жидкость к точкам потребления. При этом если в станции есть встроенный фильтр и вентиль, то всасывающий шланг можно ими не дополнять.

Насосная станция представляет собой комплекс оборудования, включающий гидробак, реле давления, манометр и непосредственно наземный электронасос. Если есть возможность работы агрегата в режиме «сухой ход», рекомендуется покупать автоматические насосы, оснащенные регулятором расхода и блоком автоматики (+)

Гидравлический мембранный бак, совмещенный с центробежным насосом, способен поддерживать давление 1,5 атмосферы в водопроводе коттеджа. Этого вполне достаточно для стабильной работы всех бытовых приборов, которые установлены в частных домах. И большинство моделей гидроаккумуляторов рассчитано на 4,5 атмосферы максимально возможного давления, чего более чем достаточно даже для коттеджа в два-три этажа.

Автоматическая станция компактна и не требует тяжелого бетонирования площадки под оборудование. Крупнейшим ее элементом является резервуар для хранения воды. Однако для его установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где ее наиболее удобно эксплуатировать и обслуживать.

Чем больше емкость аккумуляторного бака, тем реже придется включать двигатель насоса и меньше износ (+)

Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может располагаться как весь комплекс агрегатов, так и установленный в доме насос с автоматикой без гидробака. Бюджетный вариант расположения станции на даче предполагает установку отдельного павильона, защищающего агрегат от атмосферного негатива.

Работа и особенности блока управления

В задачу блока управления насосной автоматики входит контроль давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого в блок управления входят манометр и реле. Первый управляет текущим давлением, а второй – насосом.

Основными элементами реле являются две пружины. Большая из них предназначена для замыкания цепи при наименьшем давлении в мембранном баке, когда в нем мало воды. Меньший регулирует максимальное давление, разрывая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления, например, до 1,4 бар, и выключает при достижении максимального значения, указанного производителем. Заводские настройки реле менять нежелательно, так как они рассчитаны на запорную арматуру

При покупке насосной станции для работы в схемах с вероятностью кратковременной работы без воды необходимо обратить внимание на наличие устройства регулятора расхода.

Предназначен для защиты двигателя от перегрева при отсутствии воды во впуске. В таких агрегатах блок управления ориентирован не на ограничение давления, а на уменьшение расхода.

Фотогалерея

Фото

Для автоматизации процесса пуска/остановки насоса станция оснащена реле давления. В схемах водоснабжения реле используется только совместно с гидроаккумулятором

Реле давления представляет собой двухконтактное устройство для коммутации электрических цепей, один из которых реагирует на верхнее предельное значение давления и отключает насос, второй включается при снижении давления ниже установленного в настройках предела

Если существует угроза работы агрегата без воды, так называемый «сухой ход», лучше оборудовать станцию ​​блоком автоматики: он отключит электронасос при возникновении подобной ситуации

В отличие от реле давления , блок автоматики не останавливает систему при достижении минимального значения, а плавно выключает ее через 15 секунд при снижении расхода до минимальных значений

Реле давления в насосной станции

Внешний вид устройства управления

Особенности использования блоков управления

Особенности блока автоматики

В том, как грамотно обустроить дачный участок, поможет предложенная нами статья понимать. Помимо ценных рекомендаций покупателям оборудования, в нем приводится рейтинг лучших предложений на отечественном рынке.

Взаимодействие насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема потребления воды. Семейной паре вполне хватит пары на 25–40 литров, а для семьи из нескольких человек придется подбирать прибор от 100 литров.

Баки менее 15 литров рекомендуется покупать только для сезонного использования на даче. Из-за постоянной перекачки воды мембрана в них быстро изнашивается.

В исходном состоянии воздух нагнетается в гидробак через ниппель (воздушный клапан), который создает давление 1,5 атм. Во время работы в мембрану под давлением выдавливается вода, сжимающая воздушный «запас». Когда кран открыт, сжатый воздух выталкивает воду

Считается, что чем больше мощность, тем дольше прослужит насосное оборудование, т. к. уменьшится количество циклов включения/выключения. Однако бак большой емкости стоит дорого.

По правилам гидробак выбирают на основании расчетов, исходя из значений давления включения и выключения, указанных производителем, фактического расхода воды при одновременном включении точек водозабора.

Запас жидкости в гидробаке обычно составляет около одной трети от общего объема. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного давления воды в трубах.

Если в систему водоснабжения встроен гидроаккумулятор для минимизации рисков, связанных с гидробаками, то бак можно подобрать небольшого размера. В данном случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя основной удар, сглаживая его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос производительностью 1,5 м3/ч, для 50 л – 2,5 м3/ч, а для бака объемом 100 л — не менее 5 м3/ч)

Автоматическая насосная станция работает в два такта:

1. Сначала вода подается в гидроаккумулятор насосом из водозабора, создавая в нем избыточное давление воздуха.
2. При открытии крана в доме мембранный бак опорожняется, после чего автоматика снова запускает насосное оборудование.

Аккумуляторное устройство насосной станции водоснабжения предельно простое. Оно состоит из металлического корпуса и герметичной мембраны, разделяющей все пространство внутри на две части. В первом из них находится воздух, а во втором закачивается вода.

Насос перекачивает жидкость в мембранный бак только при снижении давления в системе примерно до 1,5 атм, при достижении заданного максимального давления станция отключается (+)

После заполнения гидроаккумулятора реле выключается насос. Открытие крана в умывальнике приводит к тому, что вода, выдавленная давлением воздуха на мембрану, начинает постепенно поступать в водопровод. В какой-то момент бак опорожняется до такой степени, что давление ослабевает. После этого насос снова включается, начиная цикл насосной станции по новой.

При пустом баке мембранная мембрана сминается и прижимается к входному фланцу. После включения гидронасоса мембрана расширяется давлением воды, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно такое взаимодействие газа-жидкости через меняющуюся преграду и лежит в принципе работы мембранного бака насосной станции.

Фотогалерея

Фото

Объем гидроаккумулятора для систем водоснабжения зависит от размера и сложности системы. В упрощенном варианте расчетов водоизмещение потребляемой воды делится на плановое количество включений

Для систем небольших по длине и объему вертикально ориентированные баки объемом 6-10 л выпускаются без опорных стоек включены в схему. Выпускаются в горизонтальном исполнении с опорными ногами и площадкой для установки насоса сверху

Для систем водоснабжения с погружными насосами, откачивающими воду из скважин глубиной более 25 м, гидробаков объемом более 50 м л., т.к. нужно уменьшить количество включений. Это вертикальные емкости на опорах емкостью от 50 до 750 литров

Размеры гидроаккумулятора для автономной системы

Гидравлический бак в снабжении небольшого дома или коттеджа

Горизонтальные гидроаккумуляторы

Гидравлический бак для системы водоснабжения с глубинным насосом

Критерии выбора оборудования

Насосные станции заводского изготовления поставляются с поверхностным гидронасосом, часто с внутренним или внешним эжектором. Однако гидроаккумуляторы могут использоваться и с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

При работе в паре со станцией мембранные баки могут быть меньше, чем гидравлические баки для систем с погружными насосами. Это связано с тем, что для погружных насосных агрегатов количество допустимых включений/выключений в час меньше, чем для поверхностных насосных агрегатов.

Насосные станции, полностью подготовленные к работе на заводе-изготовителе, нуждаются только в подключении к соответствующим трубопроводам и электроснабжению (+)

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине забора воды. Они могут поднять воду только с 7-8 метров. Однако они выдают мощный напор воды на выходе при столбе воды 40-60 метров (4-6 бар).

Внутренний эжектор не боится воздушных пробок. Они сначала качают воздух без каких-либо негативных последствий для себя, а потом начинают закачивать воду из скважины в систему.

Основным недостатком станций с внутренним эжектором является высокий уровень шума при работе. Если данные модели насосного оборудования для автономного водоснабжения планируется устанавливать в честном доме, то делать это рекомендуется только в подсобных помещениях с хорошей звукоизоляцией.

Использование позволяет брать воду с глубины до 50 метров. Эти насосы более экономичны, но имеют низкий КПД (не более 40%). Но они издают намного меньше шума, чем аналоги со встроенным эжектором.

Выбор типа насосного агрегата для станции зависит от качественных характеристик среды, планируемой к перекачиванию:

Галерея изображений

Фото

Вихревая насосная станция

Самовсасывающий насос на станции

Центробежный установка в перекачке воды

Станция многоступенчатого насоса

Размещение водяной станции

Выбирая место для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом уменьшают его всасывающую способность на 1 м.

Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата необходимо выбирать с увеличенной глубиной всасывания.

Автоматическая станция автономной системы водоснабжения может располагаться:

• на улице в кессоне у колодца;
• в утепленном павильоне, построенном специально для насосного оборудования;
• в подвале дома.

Стационарный наружный вариант предусматривает и прокладку напорного трубопровода от него до коттеджа ниже уровня промерзания грунта. При монтаже круглогодично эксплуатируемого трубопровода требуется прокладка его ниже глубины сезонного промерзания.

При устройстве временных летних магистралей на период проживания на даче трубопровод не закапывают ниже 40-60 см или укладывают на поверхность.

Теплый проветриваемый подвал со звукоизоляцией – идеальное место для установки насосной станции, где она и водопроводные трубы зимой не замерзнут (+)

не надо бояться замерзания помпы зимой. Нужно только проложить всасывающую трубу ниже границы промерзания грунта, чтобы она не промерзала в сильные морозы.

Часто скважину бурят прямо в доме, тогда значительно сокращается длина трубопровода. Но не на каждой даче такое сверление возможно.

Установка насосных станций водоснабжения в отдельно стоящем здании возможна только при эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, рассчитанный на круглогодичное функционирование, необходимо утеплять или устраивать систему отопления. Насосную станцию ​​лучше сразу установить прямо в отапливаемом доме.

При выборе места для расположения водопроводной станции необходимо учитывать температурные ограничения, указанные в ее паспорте изготовителем:

Фотогалерея

Фото

На открытой местности насосные станции могут эксплуатироваться только при положительных показаниях термометра не выше +40 — 45ºС

Для откачки воды из неглубоких колодцев, колодцев, открытых водоемов устанавливаются малогабаритные насосные станции временно, а после работы переносят в закрытое помещение

Для размещения станции вне дома в период работы можно использовать крытый неотапливаемый павильон, бытовку, амбар, колодец и подобные сооружения

Стационарную установку насосной станции в пределах дома желательно производить в котельной, так как при работе оборудование шумит

Запрещается устанавливать насосную станцию ​​в помещениях, которые могут быть затоплены паводковыми водами в весенний период или осенний

При малом залегании грунтовых вод и отсутствии вероятности паводков насосная станция может быть установлена ​​в благоустроенном кессоне

Круглогодичное использование котлованов не глубже уровня промерзания горных пород не допускается . Этот вариант соответствует расположению на улице.

По окончании рабочего сезона вода из станции, расположенной в неглубокой яме, должна быть полностью слита. Также необходимо слить его из всасывающей и водопроводной трубы

Период работы насосной станции

Летняя откачка из мелководных источников

Установка насосной станции в колодце

Стационарная установка оборудования в котельная

Неподходящие места для установки станции

Использование кессона для работы насосной станции

Использование приямков для насосных агрегатов

Временное размещение станции в заглубленном боксе

Параметры гидроаккумулятора

Для правильной работы бытовых сантехнических устройств в коттеджном водопроводе необходимо поддерживать давление 1,4–2,6 атмосферы. Чтобы мембрана гидроаккумулятора не изнашивалась слишком быстро, производители рекомендуют устанавливать давление на 0,2-0,3 атм выше водопровода.

Давление в водопроводе одноэтажного дома обычно 1,5 атм. На эту цифру следует ориентироваться при регулировке гидробака. Но для более крупных жилых домов напор необходимо увеличить, чтобы вода была во всех дальних от стояка кранах. Здесь нужны более сложные гидравлические расчеты с учетом длины и конфигурации трубопроводов, а также количества и типа сантехнических устройств.

Упростить расчет необходимого напора для внутридомового водопровода можно по формуле:

(H+6)/10 ,

где «H» — высота от насоса до высшей точки подвода воды до водопровода на верхнем этаже дома.

Однако если расчетный показатель превышает допустимые характеристики существующих сантехнических и бытовых устройств, то при установлении этого давления они выйдут из строя. В этом случае необходимо выбрать другую схему разводки водопроводных труб.

Регулирование давления в воздушной части гидроаккумулятора осуществляется через золотник путем стравливания лишнего воздуха или его откачки автомобильным насосом

Возможные проблемы при установке

Если насос включается слишком часто и сразу выключается, необходимо немедленно проверить давление воздуха в аккумуляторе. При низких показателях необходимо будет его подкачать. Но устранить проблему таким способом удастся только в том случае, если мембрана и корпус бака не повреждены. Здесь поможет только обращение в сервисный центр к ремонтникам.

Ниппель для подкачки воздуха чаще всего располагается сзади бака от входа воды, но возможны и боковые варианты

При появлении капель воды на штуцере воздушного клапана гидроаккумулятор необходимо немедленно отключить от водопроводной системы. Это прямой признак повреждения мембраны. Без его замены в подобной ситуации не обойтись. Воздух не должен попадать в систему водоснабжения частного дома через мембранный бак.

Если помпа вообще не хочет включаться, то стоит посмотреть . Бывают случаи, когда он установлен на слишком высокое давление. Но также возможно и при попадании воздуха во всасывающий шланг, что приводит к защите от работы всухую.

Преимущества насосного агрегата с гидробаком

Насосный агрегат является составной частью автономной системы водоснабжения. Обеспечивает подачу воды из колодца или колодца, водораспределение которого происходит дальше по даче за счет работы самого насоса, использования бака для воды или применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорный бак предназначены для поддержания постоянного давления в системе внутридомового водоснабжения

Использование только одного насоса при подаче воды на дачу сопряжено со многими проблемами. При таком расположении насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего срок его службы резко сокращается. А в ситуации с отключением электроэнергии дом вообще остается без воды.

Для уменьшения износа насоса и защиты дома при авариях на электрических сетях в систему водоснабжения дома включается дополнительный привод. Это может быть бак для воды на чердаке, из которого вода самотеком поступает к сантехническим приборам, или гидроаккумулятор, поддерживающий давление в сети искусственным путем (он же мембранный бак или гидробак).

В обоих случаях включается насос для формирования запаса воды в баке. Только во втором случае резерв создается в автоматическом режиме системой регулирования давления. В то же время накопительный бак позволяет создать запас воды на случай отключения электричества, а система с гидробаком без электричества вообще не будет работать.

Однако привод в залитом состоянии отличается значительным весом, а при установке в пределах чердака требует усиления перекрытия и теплоизоляции.

Вариант с мембранным баком более удобен и практичен. Принцип работы водопровода с такой насосной станцией основан на искусственном поддержании давления воды в трубах. Сам насос, качающий воду из водозабора, включается только для наполнения бака. Далее его подача в систему осуществляется с помощью сжатого воздуха.

Гидравлический насос, установленный в подвале насосной станции, работает на всасывание, что позволяет использовать его только с неглубокими водоносными горизонтами или со скважинами с естественным противодавлением воды

В отличие от версии с расширительным баком, гидропневмоустановка более компактна. Плюс использование гидроаккумулятора мембранного типа обеспечивает отсутствие сети и постоянный напор в водопроводах, а также упрощает обслуживание системы водоснабжения потребителей в частном доме.

Единственным недостатком насосных станций с гидроаккумулятором является их энергозависимость. Резервуар для хранения воды часто имеет небольшой размер 25-50 литров. Насос приходится часто включать, чтобы наполнить, а при выключенном свете запаса воды не хватает надолго. Для исключения подобных ситуаций желательно запастись автономным генератором.

Выводы и полезное видео по теме

Ролик №1. С какой глубины насосное оборудование может поднимать воду:

Ролик №2. Как самому собрать насосную станцию ​​из бытового центробежного насоса:

Ролик #3. Все о принципе работы гидроаккумулятора, входящего в состав насосной станции:

Автоматические автономные системы водоснабжения позволяют при проживании в загородном доме не утруждать себя тасканием воды ведрами. Благодаря простой конструкции насосные станции просты в установке и обслуживании.

С их установкой справится практически любой. К счастью, комплектаций насосного оборудования разного типа с гидроаккумуляторами существует множество, для каждой дачи можно подобрать оптимальное решение.

Хотите поделиться собственным опытом использования насосной станции, есть вопросы или нашли недостатки в статье? Пожалуйста, пишите комментарии в блоке ниже.

Что такое канализационная насосная станция?

Свяжитесь с компанией Pumping Solutions

Время прочтения: 3 минуты

Как функционируют канализационные системы

Канализационная система состоит из сети труб, по которым сточные воды доставляются из дома и предприятий в основную канализацию. Обычно сеть труб полагается на силу тяжести, чтобы отходы попадали в основную канализацию.

Однако в низменных районах, где основная канализация проходит выше, чем трубы бытовой канализации, сточные воды необходимо транспортировать в основную канализацию другим способом. Здесь на помощь приходят канализационные насосные станции.

Что такое канализационная насосная станция и как она работает?

Насосная станция состоит из большого резервуара, известного как мокрый колодец, который действует как приемник сточных вод из здания или группы зданий. Сточные воды от индивидуальных домов стекают в мокрый колодец.

Сточные воды будут оставаться в колодце, пока не достигнут заданного уровня. Как только он достигает этого уровня, срабатывает насос, который создает давление в сточных водах, так что они выходят из мокрого колодца вверх по склону к точке, где они входят в основную канализацию, или чтобы затем они могли попасть в основную канализацию под действием силы тяжести. .

Иллюстрация, показывающая дом с обычной гравитационной канализационной системой.

Когда вам нужна насосная станция?

• Когда стоимость земляных работ, позволяющих сточных водам течь самотеком, превышает стоимость канализационной насосной станции.
• Когда канализационная линия проходит через гребень.
• Если цокольный этаж слишком низок, чтобы нечистоты текли самотеком.
• Там, где не построена гравитационная система.

Преимущества канализационной насосной станции

• Насосная станция обеспечивает удобство при установке канализационной системы и позволяет сократить расходы на строительство.
• Насосные станции оснащены системами удаленного мониторинга, которые информируют операторов.
• Сточные воды перекачиваются автоматически без контакта с человеком, что исключает риск проблем со здоровьем.
• Доступны насосы различных размеров для бытового и коммерческого применения.
• Всасывание насосов часто делается широким для предотвращения блокировки.
• Системы перекачки сточных вод оснащены сигнализацией, которая предупреждает вас о проблемах с системой. Это сводит к минимуму риск перелива сточных вод, поскольку вы быстро предупреждены.

Недостатки  канализационной насосной станции

• Проектирование и монтаж должны выполняться экспертами, чтобы гарантировать надежность системы и ее соответствие назначению. Это требование к опыту означает, что это может быть дорогостоящим.
• Несмотря на то, что насосные системы обычно не потребляют много энергии, все равно приходится платить за электроэнергию при чрезмерном использовании самотечной системы.
• Могут возникнуть трудности с поиском запчастей для помпы. Этого можно избежать, заключив договор на техническое обслуживание с Pumping Solutions.
• Накопление жира и смазки может снизить надежность.
• Несмотря на то, что насосы выбираются таким образом, чтобы свести к минимуму риск засорения, вероятность засорения все же существует.
