Разрядник ОПС1-B 1P ИЭК недорого
Система заземления Номинальный импульсный ток (8/20) 30 кА Номинальное напряжение переменного тока АС 400 В Уровень напряжения защиты 2 кВ Уровень напряжения защиты, тип l-n Уровень напряжения защиты N-PE Класс 1 Тип по току утечки 1 TE Импульсный ток молнии (10/350) 60 кА Исполнение полюсов 1 Наибольшее длительное напряжение переменного тока АС 440 В Наибольшее длительное напряжение постоянного тока DC Способность гашения остаточного тока Способ монтажа DIN рейка 35 мм Максимальное сечение жесткого проводника (однопроволочный/многопроволочный) Максимальное сечение жесткого проводника (однопроволочный/многопроволочный) С контактом для дистанционной сигнализации • НАЗНАЧЕНИЕ Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений. • ОБЛАСТЬ ПРИМЕНЕНИЯ Устанавливают в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационных и защитных аппаратов и счётчика.
• ПРИНЦИП ДЕЙСТВИЯ Внутри корпуса модуля расположен дисковый варистор и механизм указателя степени износа варистора. Варистор включается в соответствии с рекомендуемыми схемами. При отсутствии импульсных перенапряжений ток через варистор пренебрежимо мал. При появлении на вводе распределительного устройства импульса перенапряжения варистор мгновенно снижает свое сопротивление практически до нуля и пропускает большую часть энергии импульса в землю. Часть энергии рассеивается в варисторе в виде тепла. При превышении напряжением импульса порога открывания варистора, ток через него практически мгновенно возрастает до величин в несколько тысяч ампер (кривая почти параллельна оси ?). Так как варистор практически безынерционен, то после прохождения импульса тока он вновь восстанавливает исходные свойства. Использование варистора позволяет снизить импульсы перенапряжения до безопасной для бытовой техники величины, одновременно снижая вероятность пробоя изоляции. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ| Добро пожаловать!
Комментарии и замечания пишите:
|
Варисторы — полупроводниковые резисторы, сопротивление
которых уменьшается при возрастании напряжения больше определенного
(номинального) значения. Их назначение — защита от бросков напряжения,
возникающих, к примеру, в телефонных линиях или при коммутации индуктивной
нагрузки. Могут они использоваться и для стабилизации напряжения, регулирования

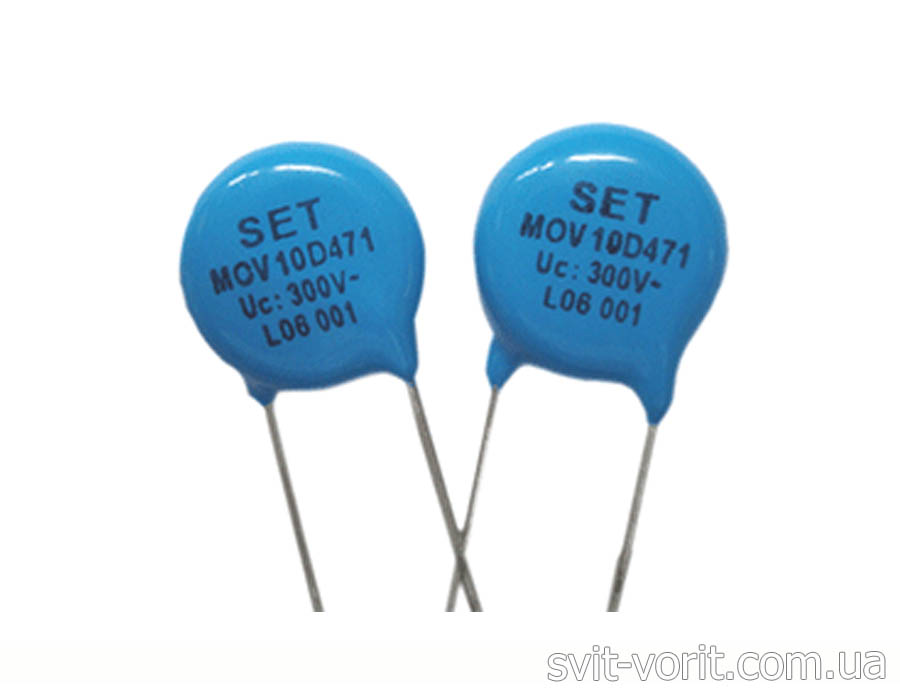

усиления в системах автоматики, в схемах размагничивания кинескопов и т. На корпусе варистора наносится его рабочее напряжение. В табл. 1.21, 1.22 приведены основные параметры распространенных варисторов отечественного и зарубежного производства. Рис. 1.12. Варисторы Таблица 1.21. Основные параметры варисторов отечественного производства

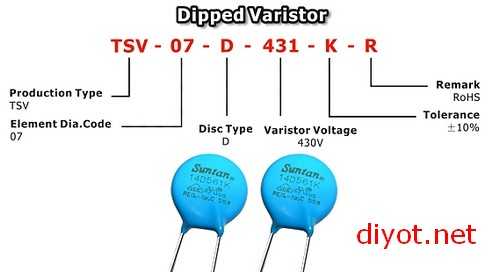

 При маркировке после него указывается диаметр дискового корпуса
варистора и классификационное напряжение при токе 1 мА. к примеру, TVR05 271.
Напряжение обозначается кодом — первые две цифры обозначают значение в вольтах,
а последняя — множитель (показатель степени числа 10): 271 = 27*101 В = 270 В.
Фирма EPCOS производит металлоксидные варисторы серии SIOV типов CN, CU — для поверхностного монтажа, S, SR — для объемного монтажа в дисковых и прямоугольных корпусах соответственно (рис. 1.13). Те же типы варисторов предназначены и для автоэлектроники. В этом случае на их корпус наносится надпись AUTO. Основное назначение металлооксидных варисторов — защита электронного оборудования от повреждений при превышении входного напряжения. Рис. 1.13. Варисторы серии SIOV фирмы Siemens и Matsushita .
|
Полупроводниковые резисторы варисторы
д.
..75
Преимущества металлооксидного варистора с термически связанным предохранителем | Обзор продукта | Обзор продукта | Техническая библиотека
Содержание
- В чем разница между обычным варистором и варистором с плавким предохранителем?
— Что такое варистор с термическим предохранителем? - Окончание срока службы / Термический разгон — варистор по сравнению с варистором с термически связанным предохранителем
— Преимущества варисторов ThermoFuse® - Функция контроля
- Почему варисторы с термическим предохранителем становятся все более популярными?
- Обзор варисторов TDK ThermoFuse®
- Примеры применения
- Обзор MT Design
(включая MT Video или MT Presentation с озвучиванием) - Контактная информация
- Ссылки по теме
В чем разница между обычным варистором и варистором с плавким предохранителем?
Обычно металлооксидные варисторы (варисторы) используются для защиты электронных устройств от скачков напряжения.
Однако несколько событий могут вызвать тепловой разгон варистора, и функция защиты цепи компонента больше не может быть гарантирована.
Эти события могут привести к окончанию срока службы варистора или даже незадолго до этого, или если варистор подвергается воздействию ненормальных условий перенапряжения.
Варистор ThermoFuse® предотвращает описанный режим отказа благодаря гибридной конструкции: он объединяет варистор и термоэлемент в одном компоненте.
Дисковый варистор включен последовательно с термопредохранителем. При повышении температуры термоэлемент начинает плавиться, а пружина безопасно отключает варистор от сети и предотвращает повторное подключение.
Повышает надежность и защищает оборудование.
Базовый пример принципиальной схемы для ThermoFuse® Varistor
Окончание срока службы / Термический разгон — сравнение варистора и варистора с плавким предохранителем
В начале срока службы расчетное напряжение варистора Vv превышает рабочее напряжение Vop.
С течением времени импульсы перенапряжения на нагрузке приводят к падению Vv, что может привести к окончанию срока службы варисторного компонента и может привести к тепловому разгону, что может привести к перегреву, обугливанию, задымлению и, возможно, возгоранию. Варистор ThemoFuse от TDK отключает диск варистора от линии электропередачи при перегреве, что может устранить большую часть обугливания и снизить риск возгорания.
На рисунках ниже показано сравнение стандартного варистора (слева) и серии TDK NT (справа) после испытаний на аномальное перенапряжение.
Преимущества варисторов ThermoFuse®
— Более высокая безопасность, отключение от цепи
— Высокая изоляция и предотвращение повторного включения
— Термоэлемент тесно связан с варистором и может быстро размыкаться при перегреве
— Снижение риска теплового разгона и в результате возможно задымление или возгорание
Функция контроля
Варистор TDK ThermoFuse® также оснащен дополнительными сигнальными проводами, которые можно использовать для отслеживания отключения компонента от линии питания.
Функция контроля изменяет сигнал после отключения и обычно сочетается со светодиодом для визуальной индикации.
Почему варисторы с термическим предохранителем становятся все более популярными?
Варисторы с плавким предохранителем более безопасны, чем компоненты с одним варистором. В некоторых случаях, таких как колебания уровней напряжения или частые импульсы перенапряжения, одиночный варистор подвергается риску теплового выхода из строя, и вместо этого инженеры предпочитают использовать более надежные решения, такие как варисторы TDK ThermoFuse®.
Кроме того, дополнительная функция мониторинга позволяет определять состояние компонента, что также становится все более популярной функцией. Варисторы Thermofuse® также соответствуют более высоким рыночным стандартам, таким как UL 1449 Type 1-5.
Обзор варисторов TDK ThermoFuse®
| Серия | Код заказа | Размер диска [мм] | Рабочее напряжение [В Среднеквадратичное значение ] | Номинальный ток разряда In (8/20 мкс, 15 раз) [кА] | Макс. импульсный ток Imax (8/20 мкс, 1 раз) [кА] | Макс. поглощение энергии [Дж] |
|---|---|---|---|---|---|---|
| Т14 | Б72214Т | 14 | от 130 до 680 | 3 | 6 | от 50 до 180 |
| Т20 | Б72220Т | 20 | от 170 до 895 | 3 | 10 | от 100 до 400 |
| НТ14 | Б72214Р/В | 14 | от 130 до 680 | 3 | 6 | от 50 до 220 |
| НТ20 | Б72220Р/В | 20 | от 130 до 750 | 5 | 10 | от 100 до 480 |
| МТ25 | Б72225М | 22 | от 150 до 385 | 10 | 20 | от 215 до 600 |
| МТ30 | Б72230М | 25 | от 150 до 750 | от 10 до 15 | 25 | 215 до 1025 |
Примеры применения
Умные счетчики, Фотоэлектрические системы, Осветительное оборудование, Блоки питания
Обзор дизайна MT (включая видео MT или презентацию MT с озвучиванием)
Видео 1 Обзор конструкции MT
Контактная информация
- Запросы по продуктам, продажам или техническим вопросам
Связанные ссылки
Обзор продукции
Приложения и случаи
Защита от перенапряжения— Варистор? Назначение и принцип
спросил
Изменено 4 года, 1 месяц назад
Просмотрено 2к раз
\$\начало группы\$ В таблице данных драйвера светодиодов AL9910 указана часть, которая, как я предполагаю, является варистором, так ли это? Показано, что варисторы соединены через линии L и N, но здесь они соединены последовательно.
Объясните пожалуйста принцип работы.
- защита от перенапряжения
- варистор
Токоограничивающий резистор NTC. При включении в цепь NTC холодный и плохой проводник — это ограничение тока заряда входного конденсатора. Когда NTC нагревается от рассеиваемой мощности, он становится хорошим проводником с малыми потерями.
\$\конечная группа\$ \$\начало группы\$Вероятно, это устройство с отрицательным температурным коэффициентом, используемое для ограничения пускового тока в накопительном конденсаторе и предотвращения перегорания предохранителей или срабатывания автоматических выключателей. Это довольно распространенная вещь для реализации.
Когда устройство прогревается, его сопротивление снижается, и, таким образом, пиковый ток при первом включении значительно снижается.
\$\конечная группа\$ \$\начало группы\$ Термистор с отрицательным температурным коэффициентом (NTC).
