Не открывается кран маевского что делать: Сломался барашек (маховик) на вентиле как и чем открыть кран без барашка?

Содержание

Как выпустить воздух из батареи – пошаговое руководство

Частая проблема – отопление включено, а батареи как были, так и остались холодные. Если при этом слышно бульканье воды, можно предположить завоздушенность системы. Необходимо выпустить воздух из батареи. Процедура займет не больше 15 минут.

Пошаговое руководство

Если у вас стоит кран Маевского, стравить воздух из батареи не составит труда. Кран Маевского – это не совсем кран, а скорее пробка с заглушкой. Выглядит он следующим образом (чаще всего):

Встречаются и другие типы воздухостравливателей. О них мы поговорим отдельно.

  1. Итак, кран Маевского обнаружен. Теперь нужно вспомнить, где лежит ключ от него. После установки батарей многие забрасывают его в дальний ящик. Если вы понятия не имеете, где он находится, вооружитесь плоской отверткой.
  2. Ключ (плоская отвертка), ведро с ручкой и тряпки на случай непредвиденной ситуации – это все, что понадобится для развоздушивания батареи.
  3. Ведро подвешиваем на выступ батареи. Можно использовать большое ведерко от сметаны, майонеза, мороженого.
  4. Вставьте наконечник отвертки или ключ в шлиц винта. Сделайте 1–2 оборота против часовой стрелки на 180 градусов. Полностью выкручивать винт не стоит: это не ускорит процесс. Более того, вернуть деталь на место будет крайне проблематично – давление в системе не позволит это сделать.
  5. Как только винт будет ослаблен, из отверстия сбоку крана польется тонкой струйкой вода и послышится характерное шипение. Нужно, чтобы весь воздух вышел. Обычно это происходит в первые несколько минут.
  6. Мероприятие считается завершенным при появлении теплой воды. Струйка при этом должна быть равномерная, и никаких посторонних звуков не должно быть слышно.
  7. Теперь можно закрыть кран, повернув винт в обратную сторону (по часовой стрелке) на 1–2 оборота. После этого вода перестанет капать, батареи очень быстро станут теплыми.

Отверстие для выхода воздуха должно находиться внизу. Отрегулируйте его положение перед началом работы. В противном случае вода польется не в ведро, а на пол или стену.

Если на батарее стоит другой кран

Краны Маевского появились достаточно давно – в 1933 году – и сразу стали использоваться специалистами. До этого на батареи устанавливались обычные водоразборные краны. Однако население сливало горячую воду для своих нужд. С воздухоотводчиком несанкционированный слив теплоносителя удалось пресечь.

Кран Маевского может иметь совершенно разный вид:

На старых чугунных батареях он часто закрашен и практически неузнаваем.

На самом деле конструктивно все краны Маевского похожи:

Используются все ручные воздухоотводчики одинаково.

Разница лишь в выборе инструмента для откручивания запорного винта – это может быть ключ, отвертка, разводной (гаечный) ключ. Нередко к винту уже прикреплена ручка – тогда ее можно просто повернуть пальцами.

Исключение составляют воздухоотводчики автоматического типа. Они выпускают воздух самостоятельно. Внешне отличаются наличием колпачка.

Такие устройства устанавливаются только на современные батареи. Они удаляют воздух по мере его накопления, но склонны к засорению. Если воздухоотводчик засоряется, воздух не удаляется. Более того, может появиться течь из клапана. Автоматические воздухоотводчики сложно чистить. Обычно их меняют.

Воздуху в батареях не место. Воздушные пробки – это не только холод зимой, но и причина разрушения металла.

Кран не открывается

Иногда спустить воздух в батарее не получается по одной простой причине – кран заржавел. В такой ситуации важно не спешить. Если применить слишком большую силу, можно сорвать резьбу.

Тогда вызова ремонтников не избежать.

Попробуйте размягчить ржавчину, пропитав резьбу керосином или WD-40. После нанесения средства подождите 5–10 минут. Покрутите винт снова. Теперь он должен поддаться. Во избежание повторения проблемы прокручивайте вентиль туда и обратно 1–2 раза в год.

Вопросы и ответы

Как выпустить воздух, если на батарее отсутствуют какие-либо краны?

Воздухоотводчики устанавливаются на верхних точках системы отопления. У жителей нижних этажей многоквартирного дома они не обязаны быть. Вы можете поставить такой кран, но мероприятие не будет эффективным. Весь воздух скапливается вверху. Нужно попросить соседа выпустить воздух или обратиться к коммунальщикам.

Запрещается откручивать глухие пробки (даже частично). Обратно их потом не закрутить, а хлынувший кипяток принесет массу негативных эмоций и убыток бюджету.

Кто должен заниматься развоздушиванием батарей?

К сожалению, жилищным законодательством России не установлено, кто должен заниматься этим вопросом – управляющая компания (УК) или жильцы верхних этажей. Однозначно можно сказать одно: плохой нагрев батарей – профессиональное дело УК. Какими средствами будут сделаны батареи горячими, вас волновать не должно. Выпустить воздух из батарей можно и в подвале, так называемой «продувкой стояков». Если развоздушить систему самостоятельно не получается, смело подавайте письменную заявку-сообщение в УК о плохом нагреве. При письменном отказе пишите жалобу в Государственную жилищную инспекцию.

В стравливании воздуха нет ничего сложного. Нужно всего лишь открутить винт сбоку батареи, подставить ведро и через 5–15 минут закрутить. Будьте готовыми к тому, что повторять мероприятие придется несколько раз. Если проблема все равно не исчезает, значит, искать причину нужно в другом. Старые батареи и стояки могут быть сильно загрязнены («забиты»). Также возможно, что у теплоносителя не хватает давления. Все эти моменты коммунальщиками учитываются и регулируются.

 После подачи тепла коммунальщикам дается 10 дней на развоздушивание и регулировку системы отопления проблемных домов.

Кран Маевского: что это такое, как работает

Читайте в этой публикации:
Как работает кран Маевского
Разновидности приспособлений для сброса воздуха
Где устанавливается кран Маевского

Людям, которые являются счастливыми владельцами старых систем отопления с естественной циркуляцией теплоносителя, проблемы завоздушивания батарей и трубопроводов знакомы не понаслышке. Газовые пробки в трубах и батареях останавливают циркуляцию, и движение теплоносителя прекращается – чтобы удалить их, приходится идти на разные хитрости. К примеру, перезаполнение системы водой – старый теплоноситель сливается, а новый наполняется очень медленно, чтобы жидкость постепенно вытесняла воздух.

Иногда, если удается правильно определить местонахождение пробки и так случится, что в этом месте имеется резьбовое соединение, его раскручивают, стравливая тем самым воздух. В общем, это проблема, которую и призван решать кран Маевского, о котором мы поговорим в данной статье. Вместе с сайтом stroisovety.org мы ответим на все вопросы, которые могут возникать у людей относительно этого небольшого приспособления.

Кран Маевского: установка фото

Как работает кран Маевского

В классическом исполнении принцип работы крана Маевского является весьма простым – по своей сути, это кран, который призван пропускать или не пропускать воду, воздух и так далее. Да, он имеет немного непривычную конструкцию, но тем не менее он остается краном, и для того, чтобы через него начало что-то проходить (в данном случае воздух), его понадобится открыть.

Открывается воздушный кран Маевского тоже немного непривычно – если в случае со стандартным краном приходится поворачивать шарик или вентиль, то здесь, можно сказать, нужно выкручивать и закручивать небольшой винтик с конусной резьбой. Открутив его, вы освобождаете немного пространства, через которое начинает выходить воздух, а вслед за ним появляется вода, сигнализирующая о том, что воздух благополучно удален.

Немного поразмыслив над тем, как работает кран Маевского, непременно можно прийти к мысли, что его вполне реально заменить обычным краном – тем более что и у того и у другого приспособления установочная резьба полностью совпадает по всем параметрам. Да, это можно сделать, и альтернатива в виде обычного вентиля или шарового крана будет работать отлично, но…

  1. Стандартный кран имеет большое пропускное отверстие – там, где Маевского оставит на полу небольшую каплю, обычный вентиль нальет лужу.
  2. Стандартный кран (шаровой или вентиль) имеет большие размеры и, например, на батарее смотрится неэстетично.
  3. Кроме того, в отоплении всегда много мусора, который может попасть под прокладку или шарик обычного крана, что не даст возможности остановить двигающуюся вслед за воздухом воду.

    Как пользоваться краном Маевского фото

Есть и другие причины, по которым не стоит устанавливать вместо крана Маевского обычную запорную арматуру. К примеру, наши любознательные дети по непониманию сути могут открыть его и получить ожог – в кране Маевского, а вернее в некоторых его интерпретациях, этот момент учитывается.

Разновидности приспособлений для сброса воздуха

Любая полезная вещь, в том числе и кран Маевского, развивается, усовершенствуется, становится более удобным в эксплуатации и функциональным. Появляются различные разновидности, что приводит к появлению такого вопроса, а что лучше? Не исключением является и кран Маевского, который сегодня производится в двух вариантах. Какой кран Маевского установить? А вот с этим вопросом мы и разберемся дальше.

  1. Классический ручной кран Маевского. Его основным достоинством считаются компактные размеры – на батарее такой кран практически незаметен. Тем не менее для его работы требуется дополнительное приспособление, которое имеет свойство теряться – это небольшой ключик с квадратным отверстием. Ключ для крана Маевского надевается на винт с квадратной головкой и позволяет удобно вращать ее – чтобы это приспособление не терялось, его оставляют на батарее.
    Но по всем известному закону он все равно куда-то девается – предвидя это, производители таких изделий делают на квадратной головке крана дополнительную прорезь под отвертку. Также существует кран Маевского с несъемным воротком, который полностью снимает проблемы, связанные с использованием ключика, но добавляет новую проблему, связанную с детьми и их любознательностью. Третий вариант ручного крана Маевского предусматривает использование обычного рожкового ключа – то есть перекрывающий винт в нем имеет шестигранную головку. По мнению многих людей, это самый оптимальный вариант, который позволяет стравливать воздух с отопления даже в ситуациях, когда радиаторы отопления посажены в нишу, и отверткой до крана не добраться.

    Ручной кран Маевского: принцип работы фото

  2. Автоматический кран Маевского. Он вообще полностью решает все вопросы удаления воздуха из отопительной системы – работает он самостоятельно и выгоняет воздушные пробки по мере их появления. Ничего здесь крутить не нужно, что и привлекает внимание всех людей. Всем хорош автоматический воздухоотводчик для отопления, кроме двух моментов. Во-первых, его большие размеры – к примеру, на батарее он смотрится грубо и некрасиво, а если батарея установлена немного не так, как положено, он вообще может не поместиться под подоконником. Придется делать переустановку, что не всегда возможно и не всегда хочется. Во-вторых, это механика, в которой используется пружинный клапан – механике, работающей в воде, свойственны постоянные поломки. Ее клинит, пружина ржавеет – в общем, адекватно работают они только пока новые. Изготавливаются такие автоматы в различных исполнениях – прямые, угловые и комбинированные с другими приборами.

    Автоматический воздухоотводчик для отопления фото

Подводя итоги и решая вопрос, какой кран Маевского лучше устанавливать, можно сказать только одно: надежнее всего – это ручной вариант. Тем не менее существуют такие обстоятельства, когда лучше устанавливать автоматический сброс воздуха – тогда, когда он устанавливается в плохо доступное место, в котором воздух приходится сбрасывать часто.

Где устанавливается кран Маевского

Говоря просто, кран Маевского монтируется в местах отопления с наибольшей вероятностью образования воздушной пробки. В целом можно выделить несколько таких мест, которые можно определить по так называемым загашникам – то есть местам, где воздух может застрять.

  1. В первую очередь, это батареи, а вернее их верхняя часть, в которой, невзирая на конструкцию радиатора, образуется своего рода карман, где и скапливается поднимающийся вверх маленькими пузырьками воздух. Предотвратить это явление не получится – именно по этой причине в одном из верхних резьбовых подключений радиатора монтируется кран Маевского. Чтобы воздух сбрасывался эффективнее, батареи устанавливают под небольшим углом – делают так, чтобы ее край с краном Маевского был выше по отношению к противоположной стороне.

    Кран Маевского на батарее фото

  2. Самая верхняя точка системы отопления. В старых отопительных системах это расширительный бак открытого типа – он в кране Маевского не нуждается, так как воздух из него выходит естественным путем. Исходя из этих же соображений, а не только из законов движения горячей воды (теплоносителя), трубопроводы в старых системах с естественной циркуляцией устанавливались под наклоном, благодаря чему воздух имел возможность беспрепятственно выходить в расширительный бак. В новых системах отопления закрытого типа практически всегда, за исключением домов в два и больше этажа, верхней точкой отопления является котел, в котором автоматический сброс воздуха устанавливается производителем по умолчанию (имеются в виду настенные котлы). Напольные котлы – это отдельный вариант и он не является верхней точкой системы. В общем, ситуации разные, и самое главное здесь – это понять, что в самой верхней точке отопления сброс воздуха должен быть обязательно.
  3. И третий случай – это всевозможные непредвиденные повороты трубопроводов. К примеру, если труба идет горизонтально, а потом резко поднимается вверх и снова опускается вниз, создается карман, в котором обязательно появится воздушная пробка – в верхней точке такого подъема кран Маевского нужен обязательно, даже несмотря на то, что в работе отопления задействован циркуляционный насос.

    Ключ для крана Маевского фото

    Кроме того, кран Маевского или автоматический сброс воздуха устанавливается и на каждой подсистеме отопления. К примеру, теплый пол – в месте его подсоединения к основной системе отопления (как правило, это распределительный коллектор) сброс воздуха обязателен. Также необходимость в установке крана Маевского диктуется типом некоторого оборудования – в первую очередь, это емкости. Расширительные и накопительные баки, в том числе водонагреватели косвенного нагрева и аккумуляторы тепла. В общем, в современном водяном отоплении кран Маевского является весьма востребованным приспособлением и используется довольно широко.

И в завершение темы про кран Маевского отвечу на последний часто возникающий вопрос – откуда берется этот самый воздух, с которым ведется такая ожесточенная и, главное, непрекращающаяся борьба? Да, это может показаться странным, так как современные системы являются замкнутыми, и со стороны воздух в них попасть может только в редких ситуациях, связанных со сливом и наполнением системы водой. Все просто, и в большинстве случаев это не воздух, которым человек дышит, а газы, выделяющиеся из воды в процессе ее нагрева – сами понимаете, это процесс бесконечный, избавиться от которого невозможно.

Автор статьи Александр Куликов

Кран Маевского, где применяется, как устроен

Всем привет! Неотъемлемой  частью системы отопления является такое маленькое, но важное устройство как кран Маевского.  В чём его важность? Как он устроен? Где устанавливается? Как использовать? Об этом и будет дальнейшая заметка.

Быстрая навигация по статье

Кран Маевского, зачем нужен, как устроен, где применяется.

Кран Маевского используется для отведения воздуха из систем отопления, а это очень важно для её эффективной работы. Откуда там берётся воздух?

Ну во первых, при заполнении системы отопления водой не весь воздух из системы выдавливается жидкостью, это также зависит от того как собрана система и как в неё заливается жидкость сверху или снизу, часть воздуха после заполнения системы водой, может остаться в различных полостях например в радиаторах отопления и затем мешать нормальному теплообмену.

 Во вторых, в самой воде тоже содержится растворённый в ней воздух, постепенно он выделяется и ему нужно куда то деться, он скапливается в радиаторах и вы получаете батареи наполовину холодные. Но стоит выпустить этот воздух и всё придёт в норму. Вот для этого и нужен кран Маевского, он позволяет спустить воздух из системы отопления.

Немного истории.  До изобретения сделанного инженером Маевским, в домах с центральным отоплением воздух выводился с помощью либо специальных воздухоотводящих труб, что удорожало всю конструкцию, либо обычными водопроводными кранами вкрученными в верхнюю заглушку радиаторов.

А к чему приводил кран встроенный в батарею отопления? Правильно к наличию в квартире дополнительного, а часто и единственного источника горячей воды. Ведь речь идет  о начале двадцатого века,  1930г. Для жильцов такой вариант конечно был интересен, но вот только не для котельных где постоянно нужно было дополнять и нагревать «потерянную» воду.

 Для решения этой проблемы и был разработан кран Маевского, чтобы его открыть требовался спец ключ, но самое главное в том, что сливать воду с него для хозяйственных нужд очень неудобно, отверстие слишком маленькое, а вот для воздуха это не проблема.

Как устроен кран Маевского

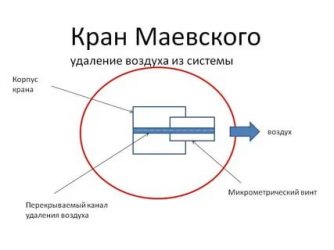

Устройство  этого крана довольно простое. Корпус, внутри которого отверстие для выхода воздуха, это отверстие открывается или заглушается винтом имеющим коническую форму смотрите рис.1, рядом также изображены краны Маевского для алюминиевого и чугунного радиаторов.



Применение крана Маевского

Кран Маевского устанавливается в каждый радиатор. Иногда может монтироваться непосредственно в трубу в местах возможного скопления воздуха, и в полотенцесушитель. К алюминиевым радиаторам эти краны продаются как по отдельности, так и вместе с комплектом футорок.

Именно так — футорки- называется всё то, что вам понадобится для подготовки  радиатора к подключению, в том числе кран Маевского и кронштейны. Поэтому придя в магазин вы так и можете сказать «Эээ уважаемый и добавьте пожалуйста к этим радиаторам комплекты футорок»- Здесь нужно учесть какого диаметра будут использоваться трубы и фитинги (краны, сгоны, американки и т. д.) чтобы приобрести футорки с нужным диаметром проходных отверстий обычно это от 1\2 до 1 дюйма.

В комплект футорок входят: Проходные пробки с прокладками, заглушка, кран Маевского, ключ к нему, кронштейны для крепления радиатора. Ещё понадобится пластиковый ключ для закручивания радиаторных пробок. Почему пластиковый? Ну вы же не хотите ободрать краску с новых деталей металлическим ключом. Для установки Маевского в чугунных радиаторах придется, подобрать чугунные или стальные пробки с  подходящим отверстием и резьбой.  Или, как приходилось когда то делать- в имеющихся пробках сверлили отверстия и нарезали резьбу под имеющиеся краны Маевского.

Использование кранов Маевского в системе отопления.

Если у вас центральная система отопления и вы обнаруживаете, что какие либо радиаторы горячие не полностью, а лишь частично со стороны где подключена труба подачи, то вероятнее всего радиатор завоздушен. Если кран Маевского установлен, тогда всё просто, берём какую нибудь баночку, и потихоньку откручивая винт крана Маевского,(как на рисунке) через сливное отверстие стравливаем воздух до тех пор пока из отверстия не начнёт течь вода, вот здесь то нам и пригодится баночка, как только вода потечёт ровной струйкой без плевков воздухом, закручиваем винт. И так со всеми радиаторами. После этой процедуры вы сразу заметите как ваши батареи оживут.

Но увы, в домах с центральным отоплением, очень часто, в радиаторах эти краны Маевского не стоят. Тогда при не полном нагреве батарей отопления нужно вызывать сантехников из местного ЖКХ что бы они спустили воздух на стояках, но если радиатор установлен неправильно, с наклоном в сторону мешающую воздуху выйти, то даже и это не поможет.

Тогда только один выход, исправлять положение радиатора или установить в него кран Маевского.

В домах с индивидуальным отоплением: Системы отопления бывают открытые -это когда стоит расширительный бак который не закрыт герметично, обычно где нибудь на чердаке, в таких системах воздух выходит через бак — но случается и в радиаторах задерживается, признаки этой проблемы и её решение, те же что описаны  выше.

Автоматический спускник воздуха

В закрытой системе отопления у воздуха возможности выйти через бак нету и тогда — если  например используется двухконтурный котёл, то в нём уже имеется автоматический спускник воздуха. Если применён напольный котёл отопления, автоматический  спускник (см. фото) ставят  при грамотном монтаже системы отопления. Но автоматические спускникине всегда помогают.

Если воздух скапливается в радиаторе, то эта воздушная пробка скорее всего не сможет выйти с потоком воды чтобы добраться до автоматического спускника. Вот тут то и понадобятся краны Маевского.

   К техническим характеристикам кранов маевского можно отнести следующее:

Типоразмер —  Чаще  это 1/2″  или 3/4″ что будет соответствовать  диаметру по резьбе 15 или 20 мм. Но встречаются в продаже и размеры  1/4″ и 3/8″.

 Исполнение  —  под отвёртку,  специальный ключ, от руки, автоматический.

 Рабочее давление — 10 — 16 bar.

 Рабочая температура — 1100  С.

Нет сомнений, что кран Маевского просто необходим в системах отопления с жидкостным теплоносителем, и не только потому, что воздух попавший в систему отопления сильно снижает её КПД.  Важно также помнить, что кислород находящийся в системе отопления пагубно действует как на котёл так и на радиаторы. А это значит, что такое простое устройство для удаления воздуха, избавляет нас от множества проблем.

Кран маевского — Добродушный Сантехник

Если вы когда-нибудь задавались вопросом, что такое «кран маевского» и где его применяют, то этот материал для вас.

Водяная система отопления действует таким образом, что если в ней будет присутствовать воздух, то он будет препятствовать движению теплоносителя.

По это причине на самых верхних точках системы и на радиаторах, устанавливали краны, через которые и стравливали мешающий циркуляции воздух.

Всё бы ничего, но через эти краники, люди брали тёплую воду. Наливали в ведро, например для мытья полов и в котельной постоянно приходилось  систему пополнять.

Чтобы как-то усложнить процесс слива воды из системы, был придуман специальный кран. Назвали его кран Маевского. А придумал его, как не сложно догадаться, Маевский.

Конечно, как гласит Википедия, первым изобретателем подобного устройства стал Минский сантехник Роев. Но придуманный или модернизированный кран Маевкого был немного проще и предложен спустя 2 года…

Устройство очень простое, есть металлическая болванка с наружной резьбой 1/2 или 3/4 дюйма где имеется маленькое отверстие, через которое проходит воздух.

Именно благодаря такому мелкому отверстию, набрать ведро воды из системы получается очень сложно и долго.

Закручивается кран маевского в обычную футорку, если мы говорим про батарею отопления:

Это маленькое отверстие запирается игольчатым винтом с конусом в его начале.

Запирание происходит методом «конус в конус» никакие дополнительные уплотняющие материалы там не нужны.

Резьбу самого крана Маевскго так же не уплотняют, т.к. на нём имеется резиновое уплотнительное кольцо.

Если говорить иначе, у этого крана есть и другое название — воздухоотводчик.

Кран маевского устанавливают в местах где потенциальное стравливание воздуха может понадобится довольно редко. Где надо стравливать воздух часто и в больших объёмах, устанавливают автоматические воздухоотводчики. Но о них я расскажу как-нибудь в другой раз.

Пример установки на радиаторе отопления. Справа сверху видна белая ручка-ключ, которой и можно открывать или закрывать кран.

На полотенцесушителе:

Для более полного понимания картины и о том как стравливать воздух, смотрите в ниже предложенном ролике.

Что такое кран маевского и как он работает. Жми!

С началом отопительного сезона, когда горячая вода запускается в трубы и радиаторы отопления, может случиться так, что в одной из комнат батареи окажутся менее горячими, а значит и температура воздуха в помещении будет ниже.

Такое может произойти из-за скопления воздушной пробки внутри трубы, которая мешает нормальной циркуляции горячей воды.

Для того чтобы стравить воздух и избавиться от пробки применяется кран Маевского.



Для чего нужен кран Маевского?



В обустройстве отопительной разводки многоквартирных домов, как правило, применяется однотрубная система, в которой газовые отложения рано или поздно образуют скопления. Воздушные пробки могут быть настолько плотными, что полностью останавливают циркуляцию теплоносителя по трубам.

Кран Маевского изобретен специально для отведения воздуха и позволяет:

  • Избежать образования воздушных заторов;
  • Увеличить теплоотдачу радиаторов;
  • Предотвратить образование коррозийных скоплений.

При отсутствии крана Маевского жильцам многоквартирных домов приходилось избавляться от воздушных пробок в батареях сложным и мало эффективными способами. Например, спускать воду из радиаторов. Такой способ предполагал подключение шланга к крану в батарее и выливанию из нее сотен литров воды, чтобы прогнать воду по трубам и вытравить воздух.

Кран Маевского позволяет избавиться от газовых скоплений быстро, всего лишь вывернув специальный винт, при этом выливаться теплоноситель не будет.



Виды кранов



В зависимости от принципа открывания, краны Маевского могут быть двух видов:

  1. Ручной. Эта устройство работает при помощи игольчатого запора. Он открывается специальным ключом или отверткой. При этом если воздушная пробка все-таки существует, при ее стравливании будет слышен специфический звук, подобный шипению. После того, как весь воздух выйдет, в отверстии крана может показаться несколько капель воды.
  2. Автоматический. Запор такого крана устроен по принципу поплавка. Скоплением воздуха поплавок опускается и открывает отверстие, через которое выдавливается воздух. Автоматический кран Маевского работает по мере скопления воздуха и не требует присутствия человека.



Как работает кран Маевского?



Для того чтобы выяснить, целесообразна ли установка крана Маевского, нужно знать принцип его работы. Кран устанавливается в верхней точке стыковки трубы и радиатора путем врезки. При этом используются стандартные размеры резьбы:

  • ½ дюйма;
  • ¾ дюйма;
  • 1 дюйм.

Корпус трубы с резьбой в том месте, где будет вставляться ключ, уплотняется резиновым кольцом. Игольчатый механизм запускается при помощи четырехгранного ключа, конструкция которого предохраняет устройство от случайного открытия. Для того чтобы воздух начал вытравливаться, необходимо сделать несколько оборотов ключом против часовой стрелки.

Внимание! Не выкручивайте кран полностью, под давлением теплоносителя его будет сложно вкрутить на место. Достаточно 1,5-2 оборота влево.

Игольчатый элемент приоткроется и создаст небольшое отверстие, достаточное для освобождения системы отопления от воздушных пробок. О том, что воздух пошел, свидетельствует слабое шипение и появление жидкости. Если теплоноситель начал течь струйкой, кран можно закрыть.



Технические характеристики



Современные воздуховыводящие устройства могут быть изготовлены как из стали, так и из латуни. Внешне они могут выглядеть по-разному, но это не влияет на идентичность принципа работы. Латунные краны более устойчивы к коррозийным образованиям, что продлевает их срок действия.

Внимание! Для установки на чугунные радиаторы на сетях магистрального отопления автоматические краны Маевского не рекомендуются, так как из-за скопления ржавчины и низкого качества воды произойдет быстрое загрязнение устройства, и оно перестанет функционировать.

При покупке крана, стоит обратить внимание на такие характеристики, как сила гидравлического удара и устойчивость к высоким температурам. Для централизованных систем теплоснабжения производятся специальные краны ГОСТ9544-93, способные выдержать скачки давления до 20 атм. температуру воды до 150 градусов.

Кран Маевского нельзя эксплуатировать, если система отопления имеет встроенный насос ля нагнетания давления. Если такой насос установлен, его необходимо отключить и начать спуск воздуха не ранее чем, через 5-7 минут.



Рекомендации по установке и эксплуатации



Существует несколько рекомендаций по установке и эксплуатации крана Маевского:

  • при горизонтальной системе отопления установка крана Маевского необходима на всех отопительных батареях, при вертикальной разводке воздуховыводящее устройство устанавливается в трубах коллекторов на последних этажах;
  • даже при наличии в комплекте крана силиконовой или резиновой прокладки, лучше воспользоваться льняной нитью, чтобы сделать соединение резьбы более плотным;
  • при открытии крана будет поступать небольшое количество жидкости, поэтому лучше установить его выходным отверстием вниз;
  • при загрязнении устройства его можно снять с пробки радиатора и прочистить при помощи острого предмета, например иглы;
  • установка крана Маевского не потребует больших финансовых вложений, зато увеличит эффективность радиаторов отопления и сделает батареи и трубы более горячими.

Что такое кран маевского и как он работает, смотрите ниже:



Оцените статью: Поделитесь с друзьями!

At Paper Mill Playhouse, выпускник Спрингфилдского класса 2019 года Средняя школа Джонатана Дейтона

СПРИНГФИЛД, Нью-Джерси — в понедельник днем, 123 студента прошли по проходам оркестра Paper Mill Playhouse и отправились в свое следующее приключение,

.

Группа входила в восемьдесят второй выпускной класс средней школы Джонатана Дейтона. В окружении друзей и семьи каждый выпускник сделал следующий шаг в своей жизни.

«Я очень горжусь ими», — сказал директор Dayton Норман Фрэнсис.«Я знаю, что что бы они ни делали, основываясь на том, что они показали нам здесь, в школе, они собираются выйти и добиться успеха. Они знают, как усердно работать, они знают, что нужно, чтобы достичь мечты».

«Я видел, как они борются, я видел, как они преодолевают трудности, так что с ними все будет в порядке», — добавил Фрэнсис, отметив, что он надеется, что студенты развлекались, пока они были в Дейтоне, и установили хорошие связи.

На церемонии учащиеся Лиза Маевская и Юлиана ДаСильва произнесли приветствие и послание класса 2019 года соответственно.Кроме того, на церемонии выступили Фрэнсис, президент Springfield BOE Скотт Сильверстайн и суперинтендант Майкл Дэвино.

В своем выступлении Сильверстайн, чей сын Джош был среди выпускников, сказал, что класс 2019 года готов начать свое путешествие в мир и стать самими собой.

«С того момента, как мы впервые обняли вас, вы наполнили наши сердца радостью, а наши мечты — видениями своего будущего и людей, которыми вы станете», — сказал Сильверстайн.«Сегодня вы осуществили наши мечты и мечты. Пора начать воплощать в жизнь свои собственные».

Он также сказал, что задача 2019 года — продвинуть общество вперед и найти «лучших ангелов нашей природы», о которых когда-то упоминал Авраам Линкольн.

После окончания учебы студенты хлынули наружу и воссоединились со своими семьями. Одной из этих учениц была Кейтлинн МакТернан. Президент студенческого сообщества во время разговора с TAPinto вспомнила о своем школьном опыте.

«Я многому здесь научился, я действительно узнал», — сказал МакТернан. «Я буду очень по всем скучать. Они научили меня быть таким хорошим другом, и я не могу отблагодарить их за это. [Есть] так много уроков, которые я извлечу, когда встречусь со всеми своими новые друзья в колледже, и мне очень грустно, но я очень рад всему «.

Еще одним студентом, который рассказал о своем выпуске, был Брендан О’Брайен. Он сказал, что ему было грустно уезжать, но у него было много веселых моментов, о которых можно вспомнить.

«Это какое-то безумие, что я продолжаю жить своей жизнью», — сказал О’Брайен. «Есть много вещей, которые нужно почувствовать, много счастливых воспоминаний, много грустных воспоминаний. Я расстроен, что ухожу, потому что мне это так понравилось».

Когда его спросили, что он вынесет после окончания учебы, О’Брайен просто ответил: «Любите всех. Потому что намного легче быть с людьми, которых вы любите, чем с людьми, которых вы ненавидите».

Сохранение худшего из худшего — чему меня научили такие случаи (Proceedings)

Рассмотреть несколько случаев, которые были «худшими из худших» в отношении уровня травм или болезней.Было предсказано, что без агрессивной помощи все они умрут. Шесть из 20 пациентов перенесли по крайней мере один эпизод сердечной АРЕСТ. Возрастной диапазон от новорожденного до 13 лет. Все были выписаны с хорошей неврологической функцией и хорошим качеством жизни.

Дело № 1: 4-летний самец австралийской пастушьей собаки

Быстро бежал через поле с высокой травой и получил травму на 16-дюймовом участке железной арматуры. Владелец стянул его со стержня, заявив, что как он прибыл с собакой, что удочка была вонзена в собаку по крайней мере на хорошую ногу.Собака была в полубессознательном состоянии, очень бледна и дышала быстро и неглубоко по прибытии. Травма произошла примерно за 10-15 минут до этого.

Едва дышит

Собака, которую несет владелец, сопровождает к месту подготовки. Была начата продувка кислородом, за которой следовала вентиляция с клапаном-мешком-маской, и путем мини-разреза был установлен катетер 16 г 2 дюйма для внутривенного введения. Плазмалит был запущен в быстром темпе. Пульса нет, вздутие вен не пальпируется.При осмотре также было обнаружено отверстие диаметром 2–3 см во входном грудном отделе и отсутствие выходного отверстия. При полной потере сознания вентиляция БВМ была переведена на ЭТ трубку, которую помещали собаке в положение лежа на спине.

Немедленная операция

Собака была немедленно доставлена ​​на операцию, положена на операционный стол, поскольку ей вводили гипертонический раствор и гетакрахмал. Быстрая парастернотомия была выполнена ножницами Мейо после нанесения слоя препарата TechniCare.Правая черепная и каудальная доли легкого были перфорированы и пропускали воздух и кровь. К этим лепесткам были применены крестообразные «зажимы» из красных резиновых трубок, окружающие основания лепестков, чтобы временно остановить утечки. Перикард разорван, но сердце не проколото, только ушиб. Он бился медленно и слабо.

Аутотрансфузия

Кровь в плевральной полости составила 250 мл. Он был аспирирован с помощью хирургического отсоса, и содержимое канистры вылилось в мешок для жидкости Plasmalyte с обрезанным углом, чтобы кровь могла вылиться в этот мешок.Диафрагма была открыта, так как брюшная полость была открыта по средней линии вентральной части. Живот был наполнен кровью. Кровь была вылита из собаки и попала в большой стерильный кишечник для собак (по оценкам, 250-400 мл). Эту кровь перелили в тот же пакет Plasmalyte после того, как линию фильтра крови размером 170 микрон заменили на обычную линию жидкости. Затем содержимое пакета Plasmalyte было быстро перелито собаке, поскольку было замечено, что кровь сочится из правой доли печени.

Пакет из долей печени

Пакет поместили на эту область и приложили давление.Затем был отмечен разрыв брыжейки, и разорванные сосуды были пережаты кровоостанавливающими зажимами. Два участка кишечника имели плохой цвет, и из одного из этих участков кишечное содержимое слегка просачивалось. Эти участки были покрыты подушечками для ноутбуков, и исследование продолжилось. Поджелудочная железа была оторвана от двенадцатиперстной кишки и сочилась кровью. Его также завернули в подушечку на коленях.

Диафрагмальная вена — полая вена

Была обнаружена большая диафрагмальная вена, также сочащаяся, и ее пережали поперечно.Было отмечено, что полая вена в этой области слегка разорвана, но, к счастью, в то время это место не кровоточило. Допплеровский кровоток и давление у пациента были плохими. Левая паховая область была в синяке, на внутренней поверхности была небольшая гематома. Эта область была забита подушечками на коленях, и было приложено давление. Затем давление оказывалось как на правую печень, так и на левую паховую область. Это продолжалось приблизительно 5-10 минут, в то время как смесь крови и жидкости вводилась быстро, пока не стал слышен допплеровский кровоток, хотя он был плохим.

Доплеровские потоки, используемые для мониторинга

Когда доплеровские потоки и давление начали улучшаться, одна доза гидроморфона (0,03 мг / кг) была введена внутривенно с очень небольшим количеством ацепромазина (0,001 мг / кг). Затем вводили цефазолин (40 мг / кг) и энрофлоксацин (10 мг / кг) внутривенно и вводили небольшое количество изофлурана. На протяжении всего реанимационного периода использовался вентилятор Hallowell 2000 для обеспечения вентиляции с положительным давлением.

Частичная лобэктомия узла Миллера

Две доли легкого были частично резецированы с использованием техники лигирования узла Миллера.Пневматическая трубка была введена через правое 7-е межреберье с помощью техники щадящей гемостатической диссекции, в отличие от техники быстрой пункции стилетом, связанной с повышенным риском. Разрыв полой вены затянут швом. Разорванную долю печени также удалили методом перевязки узла Миллера.

Резекция кишечника

Два отдела кишечника продолжали иметь плохой цвет, поэтому все эти участки тонкой кишки были удалены. Это вовлекало брыжеечные сосуды, которые ранее кровоточили.Они были перевязаны.

Перевязка и обертывание разорванной поджелудочной железы — установка J-трубки

Разорванная поджелудочная железа промывалась и под увеличением были лигированы участки сосудистого протока. Двенадцатиперстную кишку, в которой была разорвана поджелудочная железа, промыли и покрыли сальником. Из-за травмы поджелудочной железы в проксимальный отдел тощей кишки для кормления поместили еюностомическую трубку.

Диафрагма закрылась после установки грудной трубки

Диафрагма закрылась после установки грудной трубки 12 Fr.

Брюшная полость — только частичное закрытие — установлен отсасывающий дренаж. -абдоминальное давление через постоянный мочевой катетер. Постоянный отсасывающий катетер также был

Послеоперационная поддержка в отделении интенсивной терапии

Собака продолжала находиться на вентиляции с положительным давлением с «стратегией защиты легких» в течение еще 8 часов, в то время как был назначен дополнительный поддерживающий уход и мониторинг: они включали следующее:

1. Установка назогастрального зонда для декомпрессии и введения сукральфата.

2. Установка катетера в правую яремную вену и ЦВД, а также лабораторные исследования (vpO2 и т. Д.).

3. Начало микроэнтерального питания вначале после операции с использованием Clinicare, глутамина.

4. Добавление PEEP (5 cmh30) и периодический купаж и постуральный дренаж.

5. Непрерывная аспирация через дренажную трубку с регистрацией количества жидкости и воздуха.

6.Непрерывная инфузия гидроморфона, кетамина и лидокаина по мере необходимости при боли.

7. Наложение пластыря с фентанилом 50 мкг / час для снятия боли (обсуждались вопросы размещения эпидурального катетера, но это было исключено, когда параметры коагуляции были продлены.

8. Продолжение поддержки с помощью CRI гетастарха, прокаламина, b-комплекса w / Plasmalyte

9. Периодическое введение цефалексина, энрофлоксацина, N-ацетилцистина, гепарина

10. Установка артериального катетера в правую черепную артерию большеберцовой кости.

11. После того, как собаку отлучили от аппарата ИВЛ, собаку поместили на носоглоточный кислород на несколько часов, и обнаружив, что оксигенация продолжала оставаться стабильной, собаку поместили в барокамеру с грудной трубкой, прикрепленной к клапану Геймлиха, и всем капельницам. закрыто и заблокировано гепарином. Он получил два HBOTx по 60 минут каждый при давлении 1,8 ата и 100% кислороде. Было отмечено, что уровень его комфорта резко улучшился после этих двух процедур.

Возврат к прежнему состоянию или 3-й день после травмы

Собака была доставлена ​​обратно в операционную на третий послеоперационный день, и брюшная полость была тщательно осмотрена, орошена, культивирована, а затем закрыта простой непрерывной полипропиленовой тканью и кожа прошита скобами.Еюностомическая трубка использовалась для энтерального питания в течение 5 дней.

Выписка

Собака постепенно выздоровела и была выписана из больницы через 5 дней после травмы. Операция заняла 5 часов и была начата примерно через 10 минут после прибытия. Все серьезные кровотечения и утечки воздуха были остановлены в течение 10 минут после начала операции. Он получил в общей сложности примерно 1 объем собственной крови, введенной грубым и неидеальным способом аутотрансфузии, и часть сданной крови была загрязнена кишечным содержимым.Следует отметить, что владелец неоднократно навещал собаку во время пребывания в отделении интенсивной терапии и был очень благодарен за то, что мы смогли спасти его собаку. Он уехал из города с собакой, все еще владея примерно 2500 долларами на счету от 8 до 9000 долларов. Он должен был произвести цементные работы, чтобы погасить задолженность.

Дело № 2: трехлетний боксер М.Н.

Накануне он застрял в машине и был доставлен в местную поликлинику. Там боксера осмотрели и обнаружили у него следующие проблемы: открытый перелом черепа, открытый перелом плечевой кости, шок, ушибы легких, легкий пневмоторакс. Собаке сделали лактацию Рингера для шока, постучали по груди, поместили в кислородную клетку и дали цефазолин и бупренорфин от боли. Он оставался в этой клинике всю ночь, а на следующее утро был доставлен к нам для дальнейшего лечения.

Прибытие и первичная медицинская помощь

По прибытии в специализированное учреждение он был обнаружен в полубессознательном состоянии, с легким дыханием, которое было немного учащенным (32 удара в минуту), пульс 160, CRT> 5 секунд, мембраны бледные, с низким артериальный кровоток и давление по допплерографии (систолическое ~ 60 мм рт. ст., но диастолическое не может быть определено).До того, как собака покинула клинику скорой помощи, Hct составляла 28, а TP — 5,3. Первоначально это было 43 и 6,6 соответственно. Живот умеренно вздут. Анамнез показал, что собака получила около 8 литров LRS. Сразу же на живот было наложено полотенце, быстрое ультразвуковое исследование показало, что жидкость свободна. Второй катетер для внутривенных вливаний был помещен (14 г, 2 дюйма) в головную вену с использованием вспомогательного маневра над тем, который был установлен в клинике неотложной помощи (18 г), и было определено, что входное периферическое венозное давление составляет 0 см. Ч 30, поскольку кровоток не возвращается. через присоединенный Т-порт самостоятельно.При опускании конечности часть крови можно было аспирировать для анализа: Hct составлял 18%, TP 3,5, лактат был 8, а vPO2 составлял 28. Началась продувка кислородом.

Коллоидная и кристаллоидная жидкая опора

После применения допплера к ладонной артериальной дуге и мониторинга потоков и давления начали подавать гипертонический солевой раствор (7,5%). Приблизительно 200 мл и 125 мл оксиглобина были даны для увеличения системного давления и помощи в нормализации кровотока (цель ~ доплеровский кровоток сильнее, присутствует JVD, JVDT 5 сек., Периферическое венозное давление 1-2 см и систолическое артериальное давление 70-80 мм рт. левая лобная пазуха.

Rapid Work-Up

Были сняты боковые «снимки травм», начиная с кончика носа и включающие латеральные снимки с шейного, грудного, брюшного и тазового отделов. Его осторожно перевезли, чтобы сделать рентгеновский снимок грудной клетки и брюшной полости. Затем было завершено ультразвуковое исследование грудной клетки. Наблюдались только «интерстициальный синдром и некоторые ушибы легких, и не наблюдалось никаких признаков повреждения диафрагмы или пневмоторакса. DPL была сделана, чтобы увидеть, увеличивается ли Hct промывной жидкости. Это было. К сожалению, Hct в жидкости, вытекающей из DPL, увеличилось с От 7 до 12% в течение 20 минут. В правую яремную вену была вставлена ​​красная резиновая трубка для кормления 8 Fr для более широкого венозного доступа.

Исследовательская хирургия

Операция исследовательской целиотомии была проведена в связи с продолжающимся кровотечением в брюшной полости.Из брюшной полости было удалено примерно 3 л кровянистой жидкости. Эта кровь была перелита аутотрансфузией аналогично случаю № 1. Было обнаружено, что печень все еще кровоточила небольшими количествами, а также черепной полюс правой почки. Печень была уплотнена, и при продолжающемся кровотечении была зашита правая боковая доля, откуда исходило кровотечение. Часть сальника обрабатывалась цифровым способом и помещалась в травмированную область непосредственно перед зашиванием. Это способствовало остановке кровотечения.Кровоизлияние в почку также отреагировало на чрезмерное сшивание и установку сальника. Как только кровотечение было остановлено, изофлуран снизился, и системное артериальное давление вернулось к 90-100 мм рт.

Целенаправленная терапия продолжалась после выполнения операции (12 часов)

Допплеровские потоки считались адекватными ранее, но улучшились после того, как кровотечение было остановлено и аутотрансфузия 3 л крови / жидкости из брюшной полости была завершена. Также присутствовал разрыв брыжейки и началось небольшое кровотечение, которое удалось купировать с помощью лигатур.Цвет пораженной кишки оставался плохим и небольшая зона утечки из просвета отмечалась. Это потребовало удаления примерно 12 дюймов некротизированной тонкой кишки с использованием открытой техники (GIA, TA 55) и после тщательного орошения брюшную полость закрыли простым непрерывным полипропиленом № 1. Назогастральный зонд и назоэнтеральный зонд были помещены до начала закрытия. Был введен мочевой катетер и прикреплен к закрытой системе.

Ортопедическая внутренняя фиксация плечевой кости

После операции на брюшной полости открытый перелом был восстановлен под той же общей анестезией (изофлуран и CRI кетамина, морфина и лидокаина с использованием регионарного блока лидокаина, бупивакаина и натрия. , бикарбонат), и на протяжении всей операции использовался аппарат ИВЛ Hallowell SA 2000 (циклический объем, ограниченное давление) и с добавлением бромида панкурония.Перелом плечевой кости был оскользнул, и потребовалась пластина DCP с 12 отверстиями шириной 4,5 мм с внутрифрагментарными винтами с лагом 2,7 и 3,5 мм. Использовали губчатый костный трансплантат. Перед этим место перелома было обильно промыто и вставлен дренажный дренаж JP. Повторная региональная блокада плечевого сплетения. Открытый перелом в области черепа после подготовки регионально блокируют, голову приподнимают и помещают в опорную раму с собакой в ​​положении груди. Открытый фронтальный перелом обнажили, обработали и промыли.Поскольку зрачки были симметричными и отзывчивыми, а обнажение фронтального каливария не выявило переломов или трещин, краниотэктомия не считалась необходимой (если бы они были, то была бы сделана краниэктомия). Затем был добавлен небольшой JP, и область закрылась. На протяжении всей операции цефазолин вводили Q 3 и однократно повторяли энрофлоксацин. Общее время операции составило 12 часов, время анестезии — 14 часов. Периодически проводился анализ крови (Hct, газы венозной крови, глюкоза, TP, лактат). Первоначально уровень лактата был 11, а на момент завершения операции — 3.

Послеоперационный уход

В послеоперационном периоде собака оставалась на ЭЛТ МЛК и на аппарате искусственной вентиляции легких. Температура составляла 88 градусов (сердцевина-пищевод), а периферическая температура составляла 74. В течение следующих 6 часов температура собак плавно повышалась за счет беспокойного внутреннего и поверхностного согревания. Показатели ETCO2 увеличились с 22 до 35, а внутренняя температура выросла с 88 до 98, при этом периферийная температура также увеличилась с 74 до 90 (дельта T увеличилась с 14 до 8 градусов по Фаренгейту). В носовой ход на неповрежденной стороне от лобного перелома был установлен пищеводно-желудочный (ЭГ) зонд, а также назально-глоточный кислородный катетер.Аспирацию производили из трубки EG, и было указано, что капельное кормление составляет 20 мл в час 25% декстрозы и 5% глутамина в плазме. Боль продолжали контролировать с помощью CRI MLK и добавляли пластырь с фентанилом 100 мкг. Было дано 4 единицы FFP, и его поместили на CRI гетакрахмала, плазмалита и прокаламина с добавлением комплекса B. Физиотерапия (пассивный диапазон движений, массаж) и респираторная терапия (активный CPAP в течение 20 минут) проводились каждые 4 часа и продолжались в течение следующих 48 часов.Пациент был отключен от аппарата ИВЛ примерно через 22 часа. Он пришел в сознание и на следующий день начал есть твердую пищу. Зонд EG использовался для добавления глутамина и приема пероральных препаратов (цефалексин, энрофлоксацин, трамадол).

Выписка

Он был выписан на 5-й день после операции, мог ходить, без зонда. Собака выздоровела, и ее периодически осматривали для наблюдения за его ортопедическими травмами. Перелом плечевой кости и область лобной кости зажили хорошо, и он продолжал чувствовать себя хорошо при последнем осмотре 18 месяцев спустя.

Дело № 3: 4-летний бостонский терьер FS

Владелец перестал слышать ее лай на заднем дворе; Это было очень необычно. Она признала очень серьезные затруднения с дыханием. Быстро доставили собаку в больницу.

Прибытие

Когда пациент прибыл, интерн отвел собаку на рентгенологию для немедленной рентгенографии грудной полости. На боковой рентгенограмме собака перестала дышать. Никаких пульсаций не чувствовалось.Затем интерн доставил синюшную собаку в бессознательном состоянии в комнату для подготовки к анестезии.

Началась СЛР

После попытки BVM с несколькими вдохами гортань была визуализирована с помощью ларингоскопа, а трахея интубирована с помощью 6-миллиметровой трубки ET. Была произведена вентиляция легких, но при аускультации с помощью вентиляции не было слышно звуков легких. Звуков желудка тоже нет. Кислород из дыхательного мешка легко поступал в пациента. Диагноз разрыва трахеи был поставлен дедукцией, и был произведен немедленный доступ к трахее.Никакой подготовки волос или кожи не производилось. С шейной трахеей все в порядке, поэтому с помощью майонезных ножниц продлили парастернальный разрез через реберно-грудинный переход. Средостение было вздутым, наполненным воздухом, и его открыли, обнаружив, что трахея разорвана, а конец ранее установленной трахеостомической трубки оказался открытым через разорванный конец трахеи. Другая эндотрахеальная трубка была проведена через открытый просвет трахеи со стороны легких, и была начата вентиляция 100% кислородом, и можно было увидеть, как легкие надуваются. Сердце не билось ощутимо, но после нескольких сжатий оно начало биться достаточно сильно, чтобы его можно было почувствовать. Избиение продолжало усиливаться. По мере того как его сердце продолжало биться, он начал немного двигаться, поэтому был добавлен изофлуран, а морфин был титрован внутривенно, постепенно вводя полную дозу 0,2 мг / кг. Владельцу рассказали об обнаружении, аресте собаки и немедленных результатах реанимации, и спросили, что она хочет, чтобы мы сделали без каких-либо гарантий, что с собакой все будет в порядке, даже если мы сможем восстановить разрыв трахеи.Она хотела, чтобы мы продолжили, так что это было выполнено. Был установлен внутривенный катетер и начато внутривенное введение цефазолина и раствора Рингера с лактатом. Трахею удалось восстановить после удаления разорванного участка из 4 колец. Для соединения двух концов трахеи вместе использовались простые узловые полипропиленовые нити 3-0. Парастернотомия закрывалась полипропиленом №1 в форме восьмерки и непрерывным полипропиленом 2-0 с вставленной грудной трубкой для отвода жидкости, и требовался воздух. Был установлен носоглоточный кислородный катетер, и дополнительный кислород использовался при вторичном, но рассеивающем отеке легких, возникшем после остановки операции. Лечение было успешным, и после двухдневного пребывания в отделении интенсивной терапии его выписали. Он благополучно поправился.

Дело № 4 5-месячный английский бульдог F.

Владелец слышал, как ее маленький щенок пытается дышать. Это произошло очень внезапно. У собаки были неконтролируемые мочеиспускания и дефекация, усилилось затруднение дыхания.Она как можно быстрее доставила собаку в больницу.

Прибытие

По прибытии пациента была проведена поддерживающая струйная продувка кислородом. Вентиляция была начата с помощью маски и мешка AMBU, прикрепленного к кислороду и резервуару, в виде внутримышечной инъекции 100 мг кетамина, 3 мг буторфанола и мг ацепромазина. Катетер для внутривенного введения был помещен с облегчением, и было введено небольшое количество кетамина, чтобы обеспечить достаточную релаксацию для интубации. После отсасывания глотки продувку кислородом продолжали.Трахею интубировали, и трубку ЭТ сразу наполнили слюной, густой слизью, пеной. Вентиляция через трубку невозможна. Трубку удалили и поместили другую трубку. Он тоже наполнен слизью и пеной. Отсасывание трубки было неэффективным. Затем его тоже удалили и поместили третью трубку. После того, как трубка была помещена, вентиляция была возможна, но значительное количество жидкости все еще оставалось в легких. Рентгенограммы грудной клетки выявили отек легких и подозрительное инородное тело пищевода. Изофлуран использовался для поддержания анестезии пациента.Основываясь на состоянии дыхательных путей собаки (некоторый отек и уже удлиненное мягкое небо), трахеотомия была завершена, и отсасывание стало возможным более эффективно. Попытка провести зонд через желудок. Это не могло быть передано FB. ФБ втолкнули в желудок с некоторым давлением. При продолжении респираторной поддержки с помощью анестезирующего аппарата искусственной вентиляции легких собаку доставили в хирургическую клинику, и завершили гастротомию и удаление круглого твердого участка сырой кожи размером 2 дюйма. Собака оставалась на аппарате ИВЛ, пока была завершена серия рентгенографических исследований грудной клетки.Анализ газов артериальной крови проводился при 100% и p02 220; Предварительно установлен носоглоточный катетер. Собака была помещена в комнатный воздух, и это позволило его сатурации кислорода достичь только 90%. Поддерживающая вентиляция была в дальнейшем продолжена. Примерно через 2 часа после операции можно было провести постепенное отлучение от груди и продолжить восстановление с помощью только поддерживающего дополнительного кислорода, необходимого через трахеостомическую трубку. Трубку удалось удалить на следующий день, и щенок полностью выздоровел.

Краткий обзор 16 других случаев

Все эти случаи полностью выздоровели после реанимации: Случай №

5. Сара Ф.С. Золотистый ретривер — HBC — травма головы, открытые переломы лба, значительное носовое / лобное кровоизлияние, разрыв левого глаза, ушиб легкого, ушиб сердца. Пройдена реанимация, трахеотомия, операция на лобной пазухе и носу, удаление разорванного глаза, протокол травмы головы, поддерживающая вентиляция и полное выздоровление.

6. Древесина — 2-летняя немецкая овчарка — наезд грузовиком 3/4 в каудальном отделе грудной клетки, перенесший гемопневмоторакс, гемоабдомен, шок, вторичную обструкцию полой вены каудально. Пройдена реанимация, установка плевральной трубки, аутотрансфузия, DPL, исследовательская целиотомия, тампонирование печени и применение гемостатических агентов, продолжение аутотрансфузии, неинвазивная поддерживающая вентиляция после экстубации, CPAP с кислородом NP, энтеральное питание, и он полностью выздоровел после эпизода тяжелой болезни. со сливом 3 л жидкости.

7. Виски — 2 года, М. Н. Джек-рассел-терьер — HBSUV — перелом L2-L3, паралич, отсутствие сильной боли, сильная абдоминальная дорожная сыпь; он прошел обследование, экстренную миелографию, гемиламинэктомию, двойное покрытие позвонков и гипербарическую кислородную терапию; Затем у него была поздняя диафрагмальная грыжа (возникшая через 9 дней после травмы), последующая остановка сердца при попытке стабилизироваться в отделении интенсивной терапии, экстренная торакотомия и открытая СЛР грудной клетки, лапаротомия и пластика диафрагмальной грыжи, а также дальнейшая реанимация и гипербарическая оксигенотерапия. Он полностью выздоровел, как неврологически, так и респираторно, даже после третьего эпизода диафрагмальной недостаточности, потребовавшей дальнейшей пластики мышц.

8. Далматин — задохнулся супербячем — получил полную блокировку — примерно через год у него остановилось сердце. Прибыла в отделение милиции, так как владелец не смог добраться до ветеринарной больницы. Джон Фуско, офицер, который за неделю до этого прошел курс неотложной медицинской помощи для работающих собак, удалил мяч из дыхательных путей и провел искусственное дыхание и искусственное дыхание.Собака полностью выздоровела с хорошей неврологической функцией.

9. Без имени — двухмесячный М. Джек Рассел, на которого наступила лошадь — тяжелая травма легких, шок, подозрение на гемоабдомен, повреждение печени. Собака была интубирована и вентилирована и помещена на аппарат искусственной вентиляции легких. Реанимация продолжалась с применением жидкости и оксиглобина. Также было проведено переливание крови, и собаку поддерживали на анестезиологическом аппарате ИВЛ BIRD в течение 36 часов и постепенно переводили на носоглоточный кислород. Он полностью выздоровел после еще одного дня госпитализации, выписки и продолжения лечения в РДВМ.

10. Энни — 1-летний кэвилер-кинг-чарльз спаниель, FS Caviler King Charles Spaniel с острым респираторным затруднением после плановой трахеотомии после двусторонней частичной резекции чертополоха по поводу конечной стадии коллапса гортани. Вентиляция выполнялась с помощью AMBU, прикрепленного к трахеотомической трубке. Только когда была обеспечена сильная PPV, легочные звуки и наполнение были адекватными; стало труднее проветривать; рентгенограммы подтвердили напряженный пневмомедиастинум и пневмоторакс.Немедленно была установлена ​​плевральная дренажная трубка и выполнено отсасывание нескольких сотен мл воздуха. Она выздоровела после 2 ночей в клинике неотложной помощи и последующего наблюдения у ветеринара первичной медико-санитарной помощи. Собака продолжала чувствовать себя хорошо после 6 месяцев наблюдения в отношении дыхательных путей.

11. Пиа — мексиканская походная собака, 8 месяцев, остановка сердца после опрокидывания в рентгенологическом посте двусторонней TPO за 2 месяца до этого. В то время собака находилась под анестезией изофлураном. СЛР была инициирована закрытыми компрессиями грудной клетки, но через 3 минуты реакции не последовало, и допплеровский кровоток уменьшился по мере продолжения компрессий.СЛР открытой грудной клетки выполнялась в течение 23 минут, и после нескольких доз адреналина и атропина и 4 попыток дефибрилляции произошло преобразование в NSR с импульсами. Грудная клетка закрыта рентгенологически. Через 2 часа после реанимации ее держали на аппарате искусственной вентиляции легких, а затем она выздоровела. Две гипербарической кислородной терапии разрешили церебральный паралич, как признаки, которые проявляла собака при выздоровлении. Она продолжала хорошо.

12. Джефф — 42-летний мужчина, у которого началась рвота и судороги, а затем произошла остановка сердца, когда мы задавали ему вопросы.До начала припадка он жаловался на боль в груди и головокружение. Перед приступом ему вводили назальный кислород. После 26 минут СЛР, 3 разряда дефибриллятора, доз адреналина и атропина и жидкости он преобразовал в СВТ, которая затем была кардиовертирована в НСР. Он полностью выздоровел после того, как провел на искусственной вентиляции легких в отделении интенсивной терапии в течение 5 дней.

13. Луи — 10-летняя собака смешанной породы М.Н., которая была сбита автомобилем и перенесла ушиб легкого и сердца, тупую травму почек с тяжелой гематурией, вывих правого тазобедренного сустава, тяжелую открытую травму левого скакательного сустава с разрезанием и де- перчатки.После реанимации собаку доставили в операционную, а затем на следующий день, и его сустав при МВ хирургически уменьшили и стабилизировали. Затем отслоение и расслоение были промыты, обработаны и стабилизированы винтами, проволокой и внешним фиксатором. Послеоперационное набухание потребовало использования промывок и гипербарического кислорода. Трансплантация была завершена, и нога была функциональна после удаления внешнего фиксатора.

14. Ребенок — новорожденный щенок F Пуделя — последний из 5 доставленных через кесарево сечение, не дышит и сердцебиение не обнаружено. Была начата сердечно-легочная реанимация, сначала искусственное дыхание выполнялось с использованием сменной маски и неонатального мешка AMBU. Допплер определил, что артериальный кровоток возобновился. Трахею интубировали с помощью 8 Шр. красная резиновая трубка для кормления и вентиляция, выполняемая с помощью AMBU, а затем с помощью анестезиологического аппарата. Система отвода воздуха была сконструирована для предотвращения чрезмерного раздувания легких пациента 300 G. Вентиляция продолжалась примерно 3 часа, а затем довольно внезапно у щенка началась вентиляция, и вскоре после этого она была экстубирована.Щенок поправился.

15. Гретхен — немецкая указка с короткими волосами, 5 лет, с тяжелой клостридиальной пневмонией, у которой не получалось провести искусственную вентиляцию легких со 100% кислородом и ПДКВ при 15 см вод. Ст. Рентгенограммы показали консолидированные легкие как справа, так и слева, но были ограничены каудальным, средним правым и краниальным левым краями. Была выполнена двусторонняя торакотомия, и эти доли были удалены. PO2 поднялся с 60 до 220, а затем до 400, что соответствует удалению этих неэффективных долей легких.Были установлены грудные трубы, и восстановление состояло из 3 погружений под давлением. Она полностью выздоровела.

16. Феликс — 4-летний MN Оранжевый полосатый кот с тромбоэмболией аорты, у которого не было ощущения глубокой боли в течение 36 часов, задние конечности были очень холодными и парализованными. Был введен гепарин. Затем было завершено обследование, включая эхокардиограмму. Не было отмечено никаких сердечных аномалий, но допплерография цветового потока подтвердила ATE. Произведена операция по удалению тромба из бифуркации аорты.После операции кошка перенесла два кислородных погружения под давлением. На следующий день после операции кошка выбежала из клетки. Через 4 месяца у кошки появились повторные неврологические признаки, указывающие на повторное возникновение ATE. Затем кошка была усыплена из-за высокого риска выздоровления.

17. Счастливчик — четырехлетний доберман, у которого за шесть месяцев до этого была изогнута полая вена после травмы, и теперь у него были серьезные асаны. Во время операции по удалению перегиба полой части с помощью вставленного кондуита полая полая часть сильно разорвалась, что привело к массивному кровотечению и остановке сердца.Во время продолжающихся усилий по удалению изогнутого участка полой вены и восстановлению кровотока в нем произошло четыре остановки сердца. Была проведена аутотрансфузия (около 4 литров). Он полностью выздоровел после 4 с лишним часов операции. Примечание: все собаки были на аппарате ИВЛ для анестезии Hallowell SA

18. Принц — 5-летний М.Н. Герман Шеппард, который был сбит автомобилем и получил серьезную травму головы и полностью потерял сознание. Он оставался без сознания и находился под наблюдением в отдаленной клинике.Была завершена декомпрессивная трепанация черепа, и постепенно он достаточно поправился, чтобы стать любимым домашним компаньоном.

19. Рокки — 6-летний кросс MN Border Collie, который врезался прямо в дерево и получил компрессионный перелом T12 и завершил потерю функции задних конечностей без ощущения глубокой боли, которое теперь проявляется через 48 часов после травмы. Ему сделали декомпрессионную гемиламинэктомию и 4 процедуры гипербарической оксигенации, и постепенно он полностью выздоровел.

20. Бренди — 12-летний SF German Sheppard, перенесший тяжелое расширение желудка-перекрут за 4 дня до этого и получивший неотложную помощь и операцию; разрыв желудка был обнаружен при диагностической хирургии через 2 дня после операции, когда у собаки развился сепсис и очень болезненный живот. При диагностической операции обнаружено темное пятно на животе. Он был резецирован, и брюшная полость подверглась обширному орошению. Через два дня после операции состояние собаки ухудшилось. При поступлении собака была с сепсисом, лихорадкой, не могла стоять, у нее был резкий пульс.После реанимации частичная гастростомия, обширное орошение, оставление брюшной полости открытым для дренажа и продолжение поддерживающей терапии. Она полностью выздоровела.

Краткое изложение важных моментов

Уход за серьезно травмированным или больным пациентом требует соответствующей подготовки, быстрого доступа к организованным ресурсам и оборудованию, а также квалифицированного персонала. Вторым по срочности после стабилизации дыхательных путей и дыхания является шок, требующий множества поддерживающих процедур.Во многих случаях требуется хирургическое вмешательство для обеспечения улучшенной и постоянной стабильности. Рекомендации по уходу за наиболее тяжело ранеными:

1. Будьте как можно более подготовленными и проводите тренировки и занятия с трупом.

2. Используйте базовый регистр на основе приоритета ABCDE, заданный как «горизонтальный», насколько это возможно.

3. Помогите провести искусственную вентиляцию легких, начав с маски с клапаном-мешком, используя при необходимости седативный эффект.

4. Заблаговременно обеспечьте контроль проходимости дыхательных путей и выполните полную вентиляцию с помощью механического вентилятора.

5. Продолжайте поддерживающую вентиляцию легких на всех этапах реанимации и используйте вентиляцию с положительным давлением во время анестезии, включая использование неинвазивной вентиляции (NIV) в период после отлучения и периодическое использование CPAP в случаях после травмы легких.

6. Используйте носоглоточные кислородные и кислородные воротники, но не кислородные клетки для O2

7. Используйте ETCO2, VCO2, SpO2, газы венозной / артериальной крови и ультразвук для мониторинга

8. Обеспечьте (большой диаметр) венозные, артериальные, катетеры пищеварительного тракта, мочевыводящих путей по мере необходимости.

9. Используйте доплеровский поток и давление (Доплер) и JVD и JDVT для проведения реанимационных мероприятий.

10. Используйте доплеровские звуки потока как наиболее важные в реанимации.

11. Помните, что кровоток важнее артериального давления из-за фактора сопротивления.

12. В качестве ориентира также используйте лактат и газы крови, PCV, общий белок, глюкозу.

13. Сначала используйте дополнительный кислород, а затем предоставьте гипертонический раствор, оксиглобин, цельную кровь, аутотрансфузированную кровь, плазму, гетакрахмал, декстран, желатин, пентакрахмал или плазмолит, или Normosol R; избегать LRS из-за эффектов иона кальция и белка BAX

14. Используйте только достаточный поток и давление для обеспечения адекватной перфузии тканей на начальном этапе, пока кровотечение не будет остановлено. Это вообще поток что слышно и АД 50-70.

15. После того, как кровотечение остановлено, следует привести потоки и давление к норме.

16. Используйте гипотермию, чтобы уменьшить реперфузионное повреждение и первоначально снизить потребность в кислороде.

17. Облегчите боль агрессивно, используя местные и региональные блокады, эпидуральную анестезию, сбалансированную анестезию, CRI фентанила, фентаниловые пластыри, морфин-лидокаин-кетамин, фотонную терапию, точечный массаж, холод; Лечите тревогу и страх низкими дозами хлорпромазина и ацепромазина в рамках обезболивания пациента.Обеспечьте спокойное время для сна.

18. Начните микроэнтеральное питание с глутамина, глюкозы и электролитов на раннем этапе после травмы.

19. Используйте энтеральное питание, дополненное частичным парентеральным питанием, вместо парентерального питания после травмы.

20. Проведите стабилизационную операцию как можно раньше. Сразу после госпитализации может потребоваться операция, вылечив все травмы под одной анестезией, помня, что гораздо лучше провести более длительную операцию, чем серьезное послеоперационное осложнение.

21. Используйте сосудистые петли с питательными трубками вокруг структур, из которых происходит утечка воздуха, крови или энтерального содержимого, в качестве немедленных мер, чтобы остановить эти утечки; ремонт позже в процедуре.

22. Используйте устройства для автоматического сшивания скобок, сосудистые зажимы, электрохирургию, фару, увеличение, полипропилен, сплошные затворы, стяжки и дренажные дренажные системы.

23. Используйте гипербарический кислород в качестве важного вспомогательного средства для повышения уровня кислорода в тканях и уменьшения отека тканей. Следует использовать 1–1 ½-часовую обработку 40–100% O2 при давлении 5–15 фунтов на квадратный дюйм.

24. При необходимости используйте другие дополнительные меры: инфузии витаминов группы b, антибиотики широкого спектра действия, защитные средства, N-актетилцистин, солевые клизмы, газетные шины, пентоксифиллин.

25. Поддерживайте связь с владельцами / RDVM в актуальном состоянии и поощряйте посещения, документируйте.

26. Не бойтесь делать аутотрансфузию, даже если кровь заражена.

27. Сообщать владельцу обновления; иметь хорошие связи и записывать все как можно лучше

28.Не бойтесь пробовать что-то новое в делах, которые, похоже, вот-вот умрут.

29. Используйте препараты, показания которых основаны на хорошей научной литературе.

30. Не сдавайтесь, так как в некоторых случаях вы действительно обманете, и во всем поддержите владельцев.

Ссылки

Кроу, Д.Т.: Оценка и ведение пациентов с тяжелой политравматизацией мелких животных. J Vet Emerg Crit Care 16 (4) 2006: 264-275.

Рогацкий, Г.Г., Каменир Ю., Маевский А.: Влияние гипербарической оксигенации на скорость повышения внутричерепного давления у крыс на ранней стадии тяжелой черепно-мозговой травмы.Brain Res 1047; 2005: 131-136.

K, Sunami, Y Takeda M, Hashimoto M, et al: Гипербарический кислород снижает фактическое количество у крыс, увеличивая подачу кислорода к ишемической периферии. Crit Care Med 28; 2000: 2831-2836

McNeil JD, Smith DL, Jenkins DH, et al. Гипотензивная реанимация с использованием раствора, переносящего кислород на основе полимеризованного бычьего гемоглобина (HBOC-201), приводит к обращению анаэробного метаболизма.

J Trauma 2001; 50 (6): 1063–1075.

A Hjelde, M Hjelstuen, Haraldseth O, et al: Гипербарическое накопление кислорода и нейтрофилов / повреждение тканей во время перманентной очаговой церебральной ишармии у крыс.Eur J Appl Physiol 86; 2002: 401-405.

Дубик MA, Аткинс JL. Реанимация жидкостью небольшого объема для дальних боевых действий: современные концепции. J Trauma 2003; 54 (Дополнение 5): S43 – S45.

Bruttig SP, O’Benar JD, Wade CE, et al. Преимущество медленной инфузии гипертонического раствора / декстрана свиньям с неконтролируемым кровотечением при аортотомии. Шок 2005; 24 (1): 92–96.

Информация о продукте

Care-Tech Laboratories, O-T-C Pharmaceuticals, Сент-Луис, Миссури, 63139

1-800-325-9681 Производители хирургического скраба Techni-Care — местный антисептический микробицид широкого спектра действия для удаления примесей 99.99% снижение количества бактерий за 30 секунд контакта. Разрешен к применению при открытых ранах и на слизистых оболочках. Clinical Care, средство для очистки кожных ран предпочтительнее физиологического раствора или LRS для орошения ран. Микроклизмический гель Humatrix для лечения травм тканей. Berri-Care — барьер для внутривенных инъекций и стомы. Я рекомендую Techni-Care для неотложной помощи и хирургической подготовки. Также является отличным подготовительным ультразвуковым гелем для биопсии и действует как хорошая электродная паста, как материал для электродов ЭКГ.

Монтаж отопительного оборудования и установка теплых полов

Независимо от типа котла, он должен быть установлен в соответствии с инструкциями, прилагаемыми производителем, исходя из правил пожарной безопасности. При установке напольного котла сначала необходимо соорудить фундамент из огнестойких материалов ( бетонная стяжка или покрытие керамической плиткой)


В системах отопления с естественной циркуляцией котел необходимо устанавливать намного ниже, чем схема расположения труб. По законам физики нагретая вода будет подниматься вверх, а холодная — опускаться. Это приводит к небольшому перепаду давления между котлом и радиатор как компоненты системы с самой высокой и самой низкой температурой соответственно Такой перепад давления создаст условия, необходимые для циркуляции хладагента

Каждая современная система отопления должна быть оснащена определенным списком устройств и устройств, которые устанавливаются, чаще всего, в котельной, рядом с котлом. В этот список входят расширительный бак, циркуляционный насос, запорная арматура и предохранительные устройства. , водонагреватели и другое оборудование можно установить в котельной

.

В настоящее время большинство котлов оборудовано системой принудительного дымоудаления с использованием встроенного вентилятора. В этом случае дымоход не нужно поднимать вверх, его можно проложить через стену в подходящем пожаробезопасном месте. котел будет зависеть от наличия электричества

Все детали монтажа систем отопления и водоснабжения подробно рассмотрены в подразделе «Тепло в вашем доме»

Самым важным этапом монтажа системы отопления можно назвать процесс установки и подключения радиаторов. Радиаторы поставляются с кронштейнами, заглушками и вентилями. Радиатор имеет 4 точки подключения (2 вверху и внизу), что позволяет подключать к трубопроводу разными способами Способ подключения радиаторов выбирается исходя из ряда условий и схем подключения

Боковое подключение радиаторов — это способ, при котором подающий и обратный трубопроводы расположены с одной стороны. В этой ситуации теплоноситель движется в основном через участки, расположенные рядом с участками подключения радиатора, что снижает его эффективность. На схеме задняя часть аккумулятора, где расположены заглушки и отводы, должна быть немного приподнята. Это усилит циркуляцию охлаждающей жидкости через аккумулятор и будет способствовать сбору воздуха из подушки безопасности

При подключении по диагонали точка подключения подающего трубопровода находится с одной стороны вверху, а обратка — с противоположной стороны внизу. В результате теплоноситель будет идти по диагонали — в направлении сверху вниз, тем самым увеличивая интенсивность теплообмена в системе

В радиаторах с нижним подключением подводящий и обратный патрубки подключаются снизу с противоположных сторон отопительного прибора. В этом случае теплоноситель идет по нижней части радиатора, а обогрев его верхней части — достигается конвекцией

Есть радиаторы, конструктивно рассчитанные только на нижнее подключение В них подающий и отводящий трубы расположены рядом друг с другом, а разделение потоков теплой и холодной воды обеспечивается специальными устройствами

В продаже есть радиаторы, конструкция которых предусматривает только нижнее подключение. В них подающий и отводящий трубы расположены рядом друг с другом, а за разделение потоков холодной и нагретой воды отвечают специализированные устройства. При выборе отопительных приборов необходимо учитывать, что часто их реальная тепловая мощность не достигает заявленного производителем параметра, так как на нее влияет множество факторов: способ установки, схема подключения, параметры конвекции и т. д. Уровень теплоотдачи зависит от наличия Из барьеров: объемные шторы и широкие подоконники, препятствующие беспрепятственной циркуляции воздуха по помещению. Для компенсации этого снижения КПД необходимо увеличить мощность радиатора на 10-15%. Для увеличения теплоотдачи теплоотражающие листы. можно разместить на поверхности стен за батареями, например, с покрытием из фольги

Батареи размещаются в основном под окнами, а в определенных ситуациях — рядом с входной дверью или на наружных стенах дома Установка батарей под окнами исключает потери тепла и предотвращает образование конденсата на оконных стеклах

Для обеспечения оптимальной теплоотдачи при установке батарей необходимо соблюдать минимальные расстояния:

  • от пола — не менее 10 сантиметров;
  • от стены — от 2 до 5 сантиметров;
  • от подоконника — не менее 10 сантиметров

Все батареи оборудованы запорно-регулирующей арматурой Также оборудование обязательно оснащено краном Маевского, который необходим для выпуска из системы лишнего воздуха, что особенно необходимо в первые дни после отопительного сезона

Теплоноситель постоянно содержит определенное количество воздуха, который скапливается вверху, образует воздушные пробки, препятствуя беспрепятственной циркуляции воды и дестабилизируя работу системы отопления. Концентрируясь на верхней части радиатора, воздух снижает его мощность Бороться с этой проблемой помогает кран Маевского — простейшее и надежное устройство, с помощью которого можно быстро развоздушить систему отопления. Кран необходимо устанавливать вверху, в точке, противоположной точке входа теплоносителя. резьба вместо заглушки Для герметизации стыка используется резиновый герметик

На подающей и обратной линиях необходимо всегда ставить запорную арматуру, с помощью которой можно отсечь радиатор от системы отопления при плановом техническом обслуживании или ремонте Краны подключаются к радиатору с помощью американской вилка

Для регулирования теплоотдачи радиаторов используются автоматические термостаты (терморегуляторы), которые устанавливаются перед батареями в зоне входа теплоносителя. Эти устройства необходимы для эффективного управления тепловложением от аккумуляторов и достижения оптимального микроклимат в помещении Отдельные типы термостатов можно запрограммировать на несколько режимов работы, в том числе по времени суток (дневной / ночной режим)

Ручной кран можно использовать для управления мощностью радиатора. Он также может действовать как запорное устройство в случае, если вам нужно выполнить быструю разборку радиатора.

Радиаторы устанавливаются поэтапно Они монтируются исключительно на стены с готовой отделкой Батареи крепятся к кронштейнам, поставляемым производителем вместе с отопительными приборами

Процесс установки радиатора:


Разметка точек крепления кронштейнов и закрепление их на стене

Установка запорно-регулирующей арматуры, воздушных клапанов и заглушек

Крепление радиатора на кронштейнах
Горизонтальное и вертикальное выравнивание радиатора

Подключение радиатора к соединениям системы отопления по заранее выбранной схеме

При выборе типа отопительных приборов следует учитывать, что в городских системах централизованного теплоснабжения температура теплоносителя может превышать 100 ° C, а давление может достигать 10 атм. Кроме того, существует проблема гидравлических ударов. — при испытании или запуске насосного оборудования после начала отопительного сезона По этой причине специалисты рекомендуют покупать биметаллические или чугунные батареи для многоэтажных домов, так как они рассчитаны на работу под давлением 16 АТМ

Оптическая визуализация функции мозга и метаболизма 2

Об этой книге

Введение

В этом томе рассказывается о последних достижениях в области оптической визуализации мозга, которая становится все более важным методом функциональной нейровизуализации.Внутренние оптические сигналы обеспечивают непревзойденное временное и пространственное разрешение функциональных измерений обнаженной коры головного мозга животных и людей. Спектроскопия в ближнем инфракрасном диапазоне и методы визуализации позволяют проводить неинвазивную функциональную оценку человеческого мозга прямо у постели больного. Основными преимуществами этих оптических методов являются биохимическая специфичность измерений и возможность одновременного измерения коррелятов внутриклеточного и внутрисосудистого окисления. Последние данные показывают, что можно также измерить более прямую корреляцию нейрональной активности, связанной с изменениями в рассеянии света.В этом томе описываются последние технические достижения оптического метода, а также физиологические основы измерений. В одновременных исследованиях измерения спектроскопии в ближней инфракрасной области напрямую сравниваются с другими функциональными методами, особенно с ПЭТ и фМРТ, и приводятся примеры новых применений метода NIRS. На основании результатов, полученных с помощью оптических методов и других функциональных методов, дается обзор последних достижений в нашем понимании взаимосвязи нейрональной активности и реакции мозгового кровотока.Это важная основа для лучшего понимания всех методов функциональной нейроимпульсии, основанных на нейроваскулярном взаимодействии, таких как ПЭТ, СПЭТ и фМРТ. Наконец, оптический метод рассматривается в контексте доступных в настоящее время методов функциональной нейровизуализации, включая фМРТ, ПЭТ, МЭГ и ЭЭГ.

Ключевые слова

визуализация инфракрасная спектроскопия метаболизм оптическая визуализация спектроскопия

Редакторы и филиалы

  • Арно Виллринджер
  • Ульрих Дирнагл
  1. 1.Universitätsklinikum CharitéHumboldt Universität zu Berlin, Берлин, Германия,
  2. ,
.

Библиографическая информация

  • Заголовок книги Оптическое изображение функции мозга и метаболизма 2
  • Подзаголовок книги Физиологическая основа и сравнение с другими методами функциональной нейровизуализации
  • Редакторы Арно Виллринджер
    Ульрих Дирнагл
  • Название серии Достижения экспериментальной медицины и биологии
  • DOI https: // doi.org / 10.1007 / 978-1-4899-0056-2
  • Информация об авторских правах Springer-Verlag США 1997 г.
  • Имя издателя Спрингер, Бостон, Массачусетс
  • электронные книги Архив книг Springer
  • ISBN в твердом переплете 978-0-306-45585-8
  • ISBN в мягкой обложке 978-1-4899-0058-6
  • электронная книга ISBN 978-1-4899-0056-2
  • Серия ISSN 0065-2598
  • Номер издания 1
  • Количество страниц XII, 250
  • Количество иллюстраций 0 ч / б иллюстраций, 0 цветных иллюстраций
  • Темы Биологическая и медицинская физика, биофизика
  • Купить эту книгу на сайте издателя

Открытый и закрытый бак для системы отопления: расчет объема, самостоятельный ремонт

Ни одна система жидкостного отопления не будет работать без расширительного бака.Правильный расчет объема и определение его типа — одна из первоочередных задач при проектировании отопления для частного дома, и сегодня мы раскроем эту тему более подробно ..

Зачем нужен расширительный бак

Как известно , жидкости очень неохотно сжимаются, но с повышением температуры их внутреннее энергетическое состояние увеличивается, расстояние между молекулами увеличивается, что приводит к очень значительному увеличению объема.

Для справки: когда 50 литров воды нагреваются с 20 до 80 ° C, его объем увеличится почти на полтора литра.Не так много, на первый взгляд, но подумайте, может ли объем вашей отопительной системы увеличиться на такую ​​же величину, или, другими словами, общий внутренний объем труб, радиаторов и теплообменника котла ..

На практике такое увеличение объема приводит к давлению более 200 атмосфер, которое, в свою очередь, зависит от способности «сосуда» растягиваться до требуемых размеров. Но удельное давление, по сути, не так уж и важно, ведь критическая точка для всей системы определяется прочностью самого слабого водопроводного соединения.А предел прочности у большинства арматуры и отводов редко превышает 5-7 МПа, то есть герметичная система гарантированно выйдет из строя через несколько часов после включения котла.

Для компенсации объемного расширения в системе необходимо наличие расширительного бака. Его устройство может быть как закрытым, так и открытым.

Конструктивные различия между баками разных типов

Открытый расширительный бак — это обычный бак, установленный в самой высокой точке отопительного контура.Его объем очень мал и равен как минимум разнице между объемом холодной и нагретой жидкости.

Открытый резервуар не совсем удобен: из него испаряется вода и его нужно периодически доливать. А поскольку в помещении такие расширители держат редко, то на чердак приходится периодически заглядывать. А теперь представьте, что произойдет, если вода в резервуаре замерзнет и система внезапно закроется из-за ледяной пробки? Но она способна выдерживать десятки атмосфер.

Однако существует и другой метод организации открытого резервуара: штуцер в самом верху системы соединяется тонким силиконовым шлангом с открытым резервуаром, стоящим на полу. При расширении из контура выдавливается лишняя вода, а при уменьшении объема — обратно атмосферным давлением. Важно лишь намотать на конец шланга тяжелую гайку, чтобы она все время была погружена в воду. Недостатком этого метода является то, что воздух не может беспрепятственно выходить из системы, но для этого есть краны Маевского.

Закрытые резервуары устроены совершенно иначе. Внутри корпуса находится эластичный сосуд — резиновая груша, а сам корпус полностью герметичен. Либо груша, либо остаточное пространство имеют прямое подключение к отопительному контуру. При нагревании вода как следует продолжит расширяться, но теперь эту разницу в объемах возьмет на себя воздух, который тоже будет сжиматься, но давление повысится не так сильно, только на 0,5-1 бар.

1 — клапан откачки воздуха; 2 — воздушная камера; 3 — мембрана с теплоносителем; 4 — патрубок с резьбой для подключения к системе отопления

Но здесь есть важный нюанс: закрытый бак также делает закрытой всю систему.В верхней точке открытой системы давление было равным атмосферному, а в нижней точке к этому значению добавлялось определенное количество миллиметров водяного столба, соответствующее разнице уровней между точками системы. В закрытой системе давление в верхней точке равно нулю, то есть не является чрезмерным, и из-за этого могут возникнуть проблемы ..

Как рассчитать параметры резервуара для вашей системы

Можно поспорить, что с наличие принудительной циркуляции, разница давлений не имеет значения, но это далеко не так.Наиболее очевидная причина: если воздух, поступающий в радиаторы верхнего уровня, не находится под достаточным давлением, он не сможет покинуть их и уйти в еще более высокую точку системы. Кроме того, отопительное оборудование должно работать в условиях, указанных производителем, практически в каждом из них устанавливается рабочее давление 1,3–2 бара.

Рассчитать открытый резервуар очень просто. Мы сказали, что при нагревании до 60 ° С на 50 литров воды добавляется еще половина, то есть для 100-литровой системы прибавка будет равна трем литрам.Это полностью линейная зависимость, которую легко использовать.

Это не относится к закрытому резервуару. При избыточном давлении меняется коэффициент расширения жидкостей и это особенно важно, если в качестве теплоносителя не используется вода. Обратите внимание, что при нормальной работе бак должен быть заполнен наполовину.

Вы получите объем расширительного бачка, если разделите произведение объема системы, разницы температур и коэффициента объемного расширения охлаждающей жидкости на отношение максимального рабочего давления к минимальному, вычитаемое из единицы.Минимальное давление — это давление в центре бака, когда система не заполнена лишней водой. Максимальное давление определяется производителем отопительного оборудования и, соответственно, настройкой предохранительного клапана.

Обратите внимание, что в этом примере предполагается, что и сливной клапан, и резервуар установлены в одной и той же точке системы, в самой нижней точке. Например, возьмем систему с перепадом уровней 4 метра и рабочим объемом 200 литров. Сначала рассчитываем прирост объема:

  • 200 л 0.00045 (80 ° C — 20 ° C) = 5,4 литра.

Минимальное давление для середины резервуара будет 0,28 атм, если его центр на один метр выше нижней точки системы, мы примем максимальное за 4,5 атм. Разделив минимальное давление на максимальное, мы получим 0,06, а вычитая это соотношение из единицы, получим 0,94. Таким образом, минимальный объем закрытого бака будет чуть более 5 литров, а с запасом прочности 25% — 6,3 литра. Поскольку мы планируем держать резервуар наполовину полным, его минимальный объем должен составлять 10-12 литров.

Монтаж, регулировка и ремонт

Технически резервуар можно врезать в любую точку системы и установить на произвольной высоте, но эти значения должны быть заранее определены проектом. Для подключения к системе отопления обычно используется тот же материал, что и для обвязки котельной, но это делается для снижения затрат.

Регулируемый сливной клапан обычно размещается чуть ниже резервуара, что значительно упрощает расчеты.При заполнении системы водой избыточное давление создается водяным насосом, а текущее давление в баке проверяется автомобильным манометром через золотник.

Если со временем бак приходит в негодность, это определяется с помощью гидравлического манометра, который включается возле котла. При неисправном баке разница давлений в системе в холодном и горячем состояниях будет намного больше рабочего диапазона 1–1,5 атм. Проблема решается либо полной заменой бака, либо его ремонтом с удалением лопнувшей мембраны и установкой новой.

Последнее, кстати, невозможно, если на баке нет фланца для обслуживания, иногда этот критерий очень важен при выборе, особенно если в качестве теплоносителя используются агрессивные жидкости. В любом случае рекомендуется устанавливать бак через запорные клапаны, чтобы не опорожнять всю систему при ее замене.

Как выбрать правильный полотенцесушитель, варианты установки воды, выбрать правильную трубу

  • Рассмотрим основные модификации
  • Основные критерии выбора подключения
  • Способы подключения «сушилки»
  • Пошаговые действия
  • При невозможности поставить водяной полотенцесушитель на замену приходит электрический
  • Преимущества электрических полотенцесушителей
  • Руководство по установке

Полотенцесушитель в ванной служит для сушки одежды, создает теплый климат, исключающий образование грибка, образование сырости, а также предотвращает образование неприятных запахов на влажных вещах.Это важный обогреватель для поддержания необходимого микроклимата в ванной комнате.

Сегодняшний рынок переполнен этими продуктами, с различными дизайнерскими украшениями и цветами. Что ж, покупка сделана. Следующая задача — это правильная установка полотенцесушителя. А когда у вас появится умение и желание проделать эту работу своими руками, вам потребуются небольшие теоретические знания, которые помогут вам правильно и качественно установить данный агрегат без ошибок.

Рассмотрим основные модификации

Известно, что вода, циркулирующая в системе горячего водоснабжения, является достаточно агрессивной средой и представляет реальную угрозу коррозии подключенных отопительных приборов и труб.Рациональный выход из этой ситуации — использование «катушек» из цветных металлов (алюминий, медь), нержавеющей стали или электротехнических аналогов. Есть несколько видов современных полотенцесушителей:

  • Водный . Этот вид известен всем еще со времен Советского Союза, такие модели самые популярные, для них требуется система отопления или бесперебойная подача теплой воды. Они изготавливаются из нержавеющей стали, латуни, меди и отличаются невысокой покупной стоимостью.
  • Электрооборудование . Бывают напольные и настенные агрегаты, которые располагаются в любом месте комнаты. Подключение их возможно закрытым и открытым способом, когда провода вмурованы в стену или ведут к розетке. Есть регуляторы температуры.
  • Комбинированный . Гибриды первых двух типов, но больше всего они относятся к водной продукции. Такая конструкция позволяет им работать даже при выключенном обогреве, при этом они намного дороже предыдущих типов.

Основные критерии выбора подключения

Согласно ГОСТам, регламентирующим технические характеристики систем отопления и горячего водоснабжения в многоквартирных домах, давление водяного столба в системе не должно превышать 4 атмосферы . Фактически он может быть от 2,5 до 7,5 и зависит от этажности здания, местности и технического состояния коммуникаций.

Лучше всего отдавать предпочтение приборам из нержавеющей стали.Особенно, если к системе отопления предполагается вмонтировать полотенцесушитель.

Способы подключения «сушилки»

Выбирая водяной полотенцесушитель, необходимо учитывать способ подключения конструкции. Существует 3 основных типа подключения:

  • Боковой. Используется для вертикально вытянутых устройств. Это наиболее универсальный метод, подходящий для стандартных змеевиков, систем утопленных труб и некоторых моделей лестниц.
  • Нижнее соединение.Требуются краны Маевского и нормальный напор горячей воды. Подходит для негабаритных моделей, часто используется в лестницах.
  • Диагональ. Такой способ подключения обеспечивает эффективную циркуляцию воды и требует дополнительных трубопроводов. Подходит для больших конструкций, лестниц и их модификаций. Один из самых популярных видов — обогреватель с боковым подключением. Такие модели востребованы благодаря особенностям устройства и простоте подключения агрегата к водопроводной сети.

Покупая боковой полотенцесушитель, следует учитывать, что некоторые модели не подходят для стандартных бытовых систем.

Для установки вам потребуется:

  • Сам полотенцесушитель.
  • Аппарат для сварки труб.
  • Трубы полипропиленовые.
  • Кронштейны и 3 шаровых крана.
  • Муфты.
  • Нож для резки труб.

Установка полотенцесушителя в ванной включает в себя несколько видов работ.

  1. Ликвидация старого агрегата.
  2. Трубки для пайки.
  3. Крепление крана к сушилке.
  4. Установка перемычки.
  5. Сам полотенцесушитель.
  6. Аппарат для сварки труб.
  7. Трубы полипропиленовые.
  8. Кронштейны и 3 шаровых крана.
  9. Муфты.
  10. Шлифовальный станок для резки труб.

Если монтаж будет производиться с использованием металлопластиковых труб, необходимо учитывать нестабильность материала к перепадам давления. Этот способ достаточно экономичен и эффективен, монтаж агрегата осуществляется методом прессования.

Пошаговые действия

Перед демонтажем старого устройства необходимо перекрыть стояк горячей воды, и только после этого снять старые трубы.

Монтируем перемычку. В этом, конечно, нет необходимости, но преимущества при дальнейшей эксплуатации изделия значительны. Не нужно зависеть от чужого решения, дождитесь отключения воды во всем стояке, а просто возьмите — и перекрывайте подачу воды к полотенцесушителю с помощью шарового крана, вода потечет по перемычке без нарушения давления в системе.

При установке этого байпаса необходимы полипропиленовая труба и шаровые краны. В некоторых случаях допускается установка крана посередине переборки, чтобы удалить воздух из осушителя и обеспечить сток воды в магистральный трубопровод.

Сварка труб. Монтаж полотенцесушителя продолжается пайкой полипропиленовых труб, хотя можно взять медные (дорогие), стальные (габаритные), металлопластиковые (нестабильные).

Установка полотенцесушителя своими руками требует подключения трубы к системе центрального отопления или к узлам горячего водоснабжения.Допускается подключение осушителей к системам отопления с автоматическим забором воды.

Установка полотенцесушителя с помощью муфт (размер 1 «x 1 /2″ или 1 «x 3 /4″). Наклоны гильзы выполнены по ходу движения теплоносителя до 10 мм по всей длине. Подводка до 500 мл может быть горизонтальной.

Подъемник горячей воды должен располагаться над сушилкой так, чтобы вода циркулировала во всех направлениях, для равномерного нагрева всей сушильной установки.

Монтажная высота полотенцесушителя производится на расстоянии 120 см от уровня пола и не менее 60 см от всех сантехнических элементов и устройств. Не запрещается размещать сушилку над стиральной машиной, если это не мешает ее использованию. Если изделие монтируется в виде лестницы, то нужно понимать, что высота будет зависеть от роста жильцов в этом помещении. Рядом с сушилкой не должно быть электроприборов.

Следующий этап установки водяного полотенцесушителя своими руками — это фиксация устройства и его тестирование. Необходимо проверить герметичность всех стыков, нащупать все швы. Ни капель, ни капель! Подробно о тонкостях подключения к водопроводу.

Подготовка места для полотенцесушителя

При невозможности поставить водяной полотенцесушитель на замену приходит электрический

Эта незаменимая сушилка для полотенец может стать отличным украшением интерьера.Преимущества очевидны: изделие можно установить где угодно, самостоятельно регулировать температуру нагрева.

Электрический полотенцесушитель — это электрический обогреватель помещения, выполненный из стальной трубы, внутри которой размещен специальный нагревательный элемент (нагревательный кабель или нагревательный элемент с водой или маслом). Залитый маслом или водой прибор считается наиболее распространенным вариантом полотенцесушителя. Схема его работы проста: теплая жидкость, нагретая ТЭНом, циркулирует по трубам конструкции и нагревает само устройство.В конструкции с нагревательным кабелем функцию нагревательного элемента выполняет кабель с силиконовой изоляцией. Что касается конструкции устройства, то в целом оно имеет различные формы и выполнено в виде «лестницы», с нагревательным элементом, расположенным справа или слева внутри трубы.

Важно, чтобы нагревательный элемент не мог вызвать возгорание, так как он не вступает в прямой контакт с предметами интерьера (шторами, коврами) и, в отличие от обычных электроприборов, не создает опасности контакта между включенным нагревательным элементом и металлические предметы.Блок питания может быть открытым (если вы хотите использовать прибор в нескольких комнатах) и закрытым (для достижения эстетичного вида ванной комнаты).

Использование такой «катушки» для сушки белья экономически выгодно, потребляемая мощность устройства сравнима с работой одной лампочки (35-200 Вт). Кроме того, устройство безопасно — максимальная температура поверхности змеевика составляет 60 ° C, что сводит к минимуму возможность получения ожога. Температура нагрева устройства регулируется вручную.

Преимущества электрических полотенцесушителей

Электронагреватели

выгодно отличаются тем, что позволяют решить возможные проблемы с ремонтными работами по подаче и прокладке труб горячего водоснабжения. Ведь современные полотенцесушители, работающие на электричестве, не зависят от наличия горячей воды, не нуждаются в работах по прокладке и подаче, не требуют навыков сантехника для установки. Электрические змеевики более экономичны в установке, чем их водяные аналоги: протянуть электрический провод намного проще, чем покупать расходные материалы для трубопроводов и оплачивать серьезные сантехнические работы по переделке труб горячего водоснабжения.Устройства монтируются на кронштейне или телескопическом креплении, и их достаточно просто включить в розетку.

Электрические «катушки» отличаются мобильностью, универсальностью и многофункциональностью. Устройство можно смело перемещать в любое место жилого помещения, будь то спальня, кухня или прихожая, используя полотенцесушитель в качестве обогревателя. Современные полотенцесушители — отличное решение для квартиры с газовой колонкой, загородного дома и дачи. Такое устройство может служить обогревом пустого загородного дома защитой от замерзания, при этом за счет грамотной конструкции змеевика риски возгорания отсутствуют.

Единственный возможный недостаток полотенцесушителя заключается в том, что за электроэнергию, потребляемую устройством, приходится платить, хотя при работе он потребляет довольно мало электроэнергии. К тому же необязательно проводить непрерывную работу змеевика, можно периодически включать его для выполнения необходимых операций по сушке белья.

Руководство по установке

Как правильно установить электрический полотенцесушитель? Для начала нужно определиться с местом установки, рассчитать напряжение в электросети, заземлить агрегат, обнулить розетку, которую необходимо защитить от попадания воды.

При любом способе установки сушилки необходимо построить качественный предохранитель. запорного устройства, нагревательный элемент должен быть направлен вверх, а сам агрегат должен находиться в вертикальном положении. Также важно отрегулировать расстояние между стеной и оборудованием.

После полной установки нужно подождать 15 минут и только потом включить устройство.

Полотенцесушители также можно установить в коридоре, на кухне, в комнате или на застекленном балконе.Этот продукт многофункциональный и обеспечивает устранение влажности в помещении, которая так необходима, особенно зимой.

Мощность этого изделия на порядок ниже, чем у обычного нагревателя, а значит, будет потребляться меньше электроэнергии.

Данными способами осуществляется установка полотенцесушителя своими руками. Работа не сложная, но очень ответственная. Пусть этот предмет мебели непременно прослужит своим хозяевам долгие годы!

Видео: Видео:

Производство деталей из латуни — Профиль

Разработка 3D моделей деталей из латуни
При производстве деталей из латуни широко используется 3D моделирование, которое используется как при разработке новых продуктов, так и при тестировании изделий для сборки.
Современное программное обеспечение, профессиональные конструкторы и опыт производства деталей методом горячей штамповки позволяют сократить время производства и внедрения новых изделий из латуни, а также гарантировать высокое качество на этапе проектирования.

Производство пресс-форм для штамповки латуни
Наш отдел обслуживания инструмента является специализированным подразделением компании по производству пресс-форм для объемной горячей штамповки латуни и других изделий, необходимых в процессе. Имея в своем распоряжении уникальный опыт, высококвалифицированный персонал и парк механического, электрофизического и кузнечного оборудования

Объемная горячая штамповка из латуни
Наша компания принимает заказы на объемную горячую штамповку латуни для машиностроительных предприятий, предприятий автомобильной и электротехнической промышленности, нефтегазовой отрасли и др. организации в том числе.Производственные мощности компании позволяют изготавливать детали как для готовых типовых проектов, так и для новых проектов по индивидуальным заказам.

Обработка латунных деталей с ЧПУ
Важным преимуществом нашего производства является автоматизация процессов обработки латунных деталей на станках с ЧПУ.
Автоматическая обработка деталей на станках с ЧПУ обеспечивает стабильность качества и идентичность произведенных единиц всей партии, так как исключены негативные факторы, возникающие при ручной работе.

Сборка деталей и контроль качества
Заключительным этапом в процессе производства изделий из латуни является сборка изделий и контроль качества выпускаемой продукции с последующей упаковкой. Особое внимание уделяется правильной сборке комбинации компонентов, соблюдению осевых и радиальных зазоров, затяжке резьбовых соединений с определенным усилием и обеспечению герметичности сопрягаемых деталей специальными прокладками и герметиками. Контроль качества продукции в отдельном процессе, что позволяет оперативно реагировать на возможные отклонения в соответствии качества готовой продукции требованиям стандартов или технических условий заказчика, а также выявлять возможные дефекты.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
