Не греет электрический теплый пол
Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.
Вызвать специалиста, дождаться ремонтных работ. А вот когда, это единственный и основной источник отопления в доме, можно ли найти причину поломки своими руками и устранить ее самостоятельно?
В большинстве случаев можно, но многое зависит от места повреждения и причины. Вот основные три:
- неисправность терморегулятора
- выход из строя температурного датчика
- повреждение кабеля
Ошибки при монтаже
Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.
Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю.
Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.
Если такие проблемы с недостаточным прогревом появились совсем недавно, вспомните, в каком месте заложен этот индикатор. Вполне возможно, что именно на него кто-то передвинул и поставил какую-нибудь мебель или положил коврик.
Из-за этого, датчик стал прогревать пол в этом месте быстрее, и соответственно отключаться раньше обычного.
Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.
Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.
Выход из строя терморегулятора
Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.
Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.
Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.
Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.
На большинстве термостатов все клеммы производители подписывают и маркируют:
- L и N – место куда подключается питание (фаза и ноль соответственно)
В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?
Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.
То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу.
Даже, когда встроенный выключатель отключен! Будьте внимательны.
- L1 и N1 – отходящая нагрузка, греющий кабель или мат
- Sensor – термодатчик
Конечно может быть и другое обозначение клемм:
Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.
Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”
Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.
Повреждение и проверка датчика температуры
Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?
Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном.
Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.
При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.
Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.
Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.
Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.
Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.
Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается.
То есть, постоянно горит красный индикатор. Как проверить, что не исправно?
Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.
Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.
Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.
Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.
Защита от короткого замыкания
Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри.
Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.
В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.
Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.
Настройка работы теплого пола с неисправным датчиком
Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.
Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:
- отключаете от клемм провода на датчик
- терморегулятор переводите в режим таймера
Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.
- на экране высвечивается номер программы
- перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы
В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.
В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.
А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.
Например, заводские данные термостата – 15кОм при t=25С.
А вот, что показывает тестер при замерах:
Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.
То есть, будет выше 15кОм.
Вот результат замера такого же исправного датчика при t уже 20С:
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.
Повреждение греющего кабеля и нагревательного мата
Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.
Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.
В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.
Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.
Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.
Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.
Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.
А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.
И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.
Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.
Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.
) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.
Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.
Прожиг кабеля и генератор сигналов
Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:
- трансформатор для прожига
- генератор сигналов
- эл.магнитный приемник сигналов
- тепловизор
В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:
Порядок такой:
- прожигается место слабой изоляции
Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.
Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.
- генератором подается сигнал в кабель
- эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.
- тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.
С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.
Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.
Обрыв жилы греющего кабеля
Ну и еще одна распространенная ситуация – обрыв жилы.
Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.
Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.
Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.
При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.
Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.
Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.
Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.
Теоретически можно попробовать применить методы поиска проводки под штукатуркой.
В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.
Почему перестал нагреваться теплый электрический пол: причины и их устранение
Теплый электрический пол является отличным решением для квартиры или частного дома при создании комфортной обстановки. Но иногда возникают ситуации, когда и это высокотехнологичная современная система обогрева выходит из строя и отказывается работать в номинальном режиме.
Распространенная проблема при эксплуатации кабельных или пленочных полов – полное отсутствие нагрева. В случае возникновения подобной ситуации самым простым решением будет вызвать специалиста, но можно попробовать разобраться с проблемой самостоятельно.
- выявление неисправности,
- её устранение.
Одна из популярных причин, почему теплые полы перестают греть – это отсутствие питания электрической сети. И первое, что необходимо сделать в такой ситуации – проверить подается ли электричество на нагревательные элементы. Если напряжение в сети присутствует, оно соответствует требуемым нормам, нет никаких нарушений целостности проводки, то следующим шагом будет проверка терморегулятора и датчика температуры.
Для этого с помощью тестера следует замерить напряжение на выводах греющего кабеля. Если терморегулятор исправен, то замеренное напряжение будет равняться рабочему напряжению в сети. Также с помощью тестера снимаем показатели сопротивления температурного датчика, они должны соответствовать паспортным данным.
Существует и более простой способ проверки рабочего состояния терморегулятора. Для этого необходимо отключить подачу электроэнергии на теплый пол в распределительном щитке.
Соединить напрямую провода электросети с греющим кабелем, минуя терморегулятор. И снова включить электроэнергию. Если примерно через 30-60 минут пол начнет нагреваться, то можно утверждать наверняка, что терморегулятор вышел из строя. И в этом случае, для устранения поломки его необходимо заменить.
Если даже после подключения напрямую нагрев отсутствует, причину неисправности следует искать в перегоревшем проводе. Придется снова воспользоваться тестером.

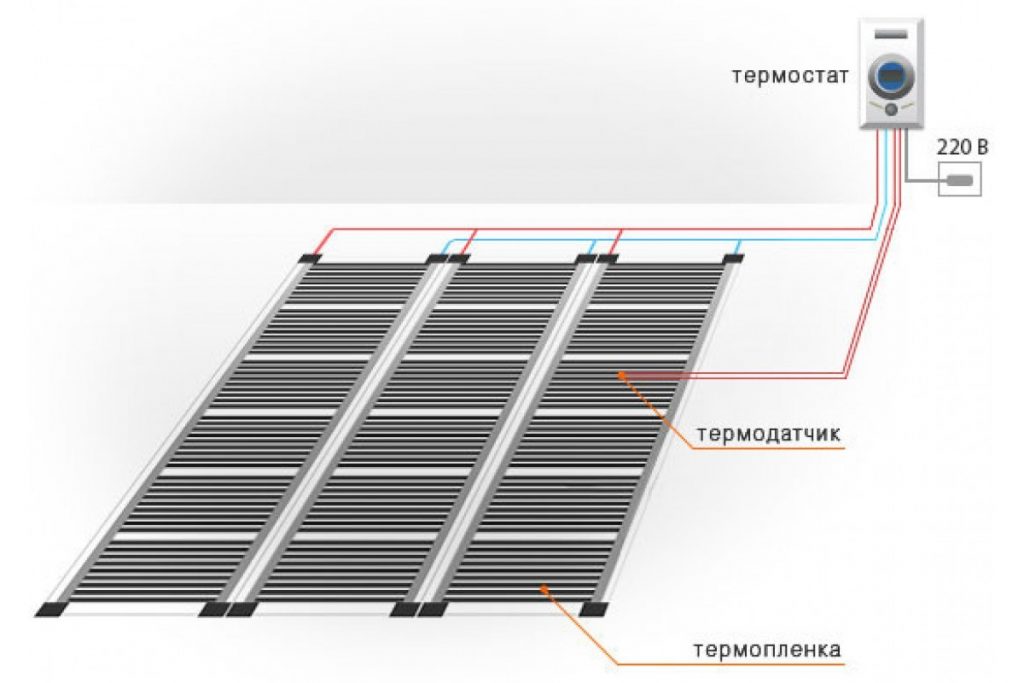

Особенности инфракрасного пленочного пола
Если греться перестал инфракрасный теплый пол, то для определения неисправности замеры сопротивления проводят по каждому нагревательному элементу. При этом показания сверяются с паспортными данными. Если тестер показывает на дисплее «0», то это свидетельствует о коротком замыкании, которое произошло, скорее всего, от перегрева. Показания на дисплее «1» или «∞» (символ бесконечности) говорят о наличие обрыва нагревательного кабеля. Чаще всего обрыв следует искать в соединительной муфте.
Контактные клеммы – еще одно слабое место инфракрасной пленки. По краям отдельной панели располагается медная шина, которая соединяется с проводом, отвечающим за нагрев рабочей поверхности пленки. Для соединения применяются специальные зажимы, которые могут окисляться в процессе эксплуатации. И как результат – обрыв электрической цепи. Устранение неисправности и ремонт сводится к замене контактов.
Поделитесь в соцсетях:
Опубликованно 29.11.2017 автором . Запись опубликована в рубрике Монтаж, Теплый пол с метками Инфракрасная пленка, Ремонт теплого пола, Теплый пол, Терморегулятор. Добавьте в закладки постоянную ссылку.
Почему у меня не работает теплый пол? Советы по устранению неполадок! Часть 1
В этой первой части нашего руководства «Почему у меня не работает теплый пол?» мы рассмотрим; тест полотенца, питание, проверка цепи и датчики. Но если это связано с термостатом, прочитайте нашу часть 2 этой темы блога.
Почему у меня не работает пол с подогревом? Иногда ваш электрический теплый пол кажется, что он просто не будет работать, и это может быть очень неприятно, особенно если он всегда работал раньше, вы привыкли к хорошим теплым полам, а теперь почему-то кажется, что это не так! Но не беспокойтесь.
Наиболее распространенные проблемы, как правило, относительно просты и могут быть устранены по телефону одним из наших дружелюбных и знающих специалистов по работе с клиентами.
Наша команда имеет дело с сотнями звонков в год, и мы в значительной степени слышали все это от собачьих кроватей, накрытых датчиками температуры, отопления, подключенного напрямую к сети без термостата, и даже от изоляционной плиты, установленной НАД системой подогрева пола!
Это открытое и честное руководство даст вам несколько простых решений для наиболее распространенных проблем с электрическим теплым полом и поможет вам снова стать красивым и теплым.
Верно сказать, что электрические теплые полы — это очень простой нагревательный кабель, который очень редко выходит из строя, если он правильно установлен и настроен. Большинство возникающих проблем можно свести к изменению настроек термостата или простым изменениям в электрике или образе жизни.
Сила есть? Хороший! Проведите тест полотенцем в ручном режиме, чтобы проверить, работает ли отопление.
Чтобы обойти любые настройки графика нагрева, вы можете установить термостат в ручной режим, чтобы проверить, работает ли отопление быстро и легко. На программируемом термостате (модель SCP) просто нажмите кнопку настроек, чтобы на дисплее появился значок руки. Это указывает на то, что термостат находится в ручном режиме. В ручном режиме термостат будет нагревать пол до заданной температуры независимо от времени суток, если заданная температура установлена выше измеренной температуры пола или помещения.
Чтобы провести тест с полотенцем, возьмите большое банное полотенце и сложите его несколько раз. Поместите это над участком пола, где вы ожидаете, что там будет отопление. Теперь используйте стрелку вверх, чтобы установить желаемую температуру на 30°C. (Мы говорим 30°C, потому что это обычно всегда выше, чем текущая температура пола, но эту температуру следует использовать только в течение коротких периодов времени во время тестирования и устранения неполадок, а максимальная рекомендуемая температура пола 27°C должна соблюдаться при нормальных условиях.
операция). Вы должны увидеть значок пламени на экране и услышать щелчок термостата, когда он включает нагрев. Примерно через 15 минут вы почувствуете, как пол под полотенцем нагревается. Если вы это сделаете, вы знаете, что ваша система подогрева пола в порядке и работает должным образом. Теперь вы можете убрать полотенце и оставить комнату нагреваться на некоторое время.
Утепленный пол в небольшой комнате должен прогреться примерно за 30 минут, но если утепление отсутствует или отопление включается впервые, это может занять больше времени. Оставьте этаж на пару часов и вернитесь. Если пол теплый, то все в порядке. В противном случае у вас может быть проблема с потерей тепла. В этой ситуации лучше всего поговорить с вашим установщиком, чтобы узнать, какая система электрического теплого пола была заложена, какой был исходный черновой пол и была ли уложена какая-либо изоляция до того, как отопление было уложено. Получив эту информацию, вы можете позвонить нам, и мы сможем сообщить, есть ли вероятность возникновения проблемы с потерей тепла.
К сожалению, если есть проблема с потерей тепла, вы мало что можете сделать, чтобы решить ее, кроме как установить дополнительный обогреватель или снять пол и систему отопления и начать заново, но на этот раз включите изоляцию основания и, возможно, более высокую мощность нагрева. систему, если требуется. Чтобы максимально избежать этой проблемы, компания ThermoSphere всегда включает изоляцию в каждое предложение. Изоляционная плита рекомендуется для предотвращения потерь тепла вниз, ускорения времени нагрева и повышения эффективности вашей системы подогрева пола. Часто это первое, что нужно исключить из проекта, чтобы «сэкономить деньги», но это не так, потому что в в долгосрочной перспективе неизолированная система будет стоить вам дороже, и вам даже может потребоваться заплатить, чтобы полностью заменить ее, если возникнет проблема с потерями тепла!
Нет признаков жизни?
Убедитесь, что все включено
Если ваш теплый пол не нагревается и на термостате нет признаков жизни, вам необходимо проверить электропитание.
Одной из наиболее распространенных причин, по которой электрический теплый пол не работает, является то, что кто-то отключил плавкий предохранитель, который питает теплый пол!
Иногда люди решают сделать это в теплое время года, а затем, когда наступают сентябрь и октябрь, от пола не исходит тепло! Если он есть, убедитесь, что ответвление с предохранителем включено, а также убедитесь, что соответствующий мини-автоматический выключатель (MCB) в вашем потребительском блоке не сработал и не был выключен. Если один или оба этих переключателя выключены, ваш теплый пол обесточен и не включится. Включите их снова, и вы должны увидеть, как ваш термостат оживает, и вы сможете снова включить подогрев пола. Если это не сработает, возможно, потребуется заменить предохранитель в ответвлении, или вам может потребоваться попросить электрика или компетентного человека проверить проводку для вас.
УЗО продолжает срабатывать? Убедитесь, что цепь не перегружена, и проверьте наличие утечки на землю.
Если электричество в вашем доме отключается каждый раз, когда включается электрический теплый пол, у вас может быть одна из двух распространенных проблем.
В первую очередь следует проверить, не перегружена ли электрическая цепь, к которой подключен электрический теплый пол. Вы можете сделать это, определив каждое электрическое устройство, которое подключено к той же цепи, что и ваш электрический теплый пол, и выключив их все. Затем включите теплый пол в ручной режим и установите температуру 27°C. Если обогрев включается и пол начинает нагреваться примерно через 10-15 минут, значит, нагревательный элемент, термостат и проводка в порядке. Хорошие новости! Теперь включите другие приборы один за другим. Если УЗО снова срабатывает, значит, у вас возникла проблема с перегрузкой в этой цепи, и вам следует обратиться к электрику для устранения проблемы.
Если УЗО срабатывает, даже если все остальное выключено, у вас все еще может быть проблема с перегрузкой. Для этого вам необходимо знать максимальную нагрузку контура, к которому подключен ваш электрический теплый пол, и общую нагрузку вашей системы электрического теплого пола.
Если ваш электрический теплый пол подключен к специальной цепи питания, то общая нагрузка контура теплого пола должна быть ниже максимальной нагрузки, иначе при включении напольного отопления сработает УЗО. Если у вас есть электрическая система подогрева пола меньшего размера, которая подключена к существующей цепи через ответвление с предохранителем, общая нагрузка электрического подогрева пола не должна превышать доступную нагрузку на эту цепь.
Вам также необходимо учитывать общую нагрузку вашего термостата. Большинство электрических термостатов для теплого пола могут коммутировать электрические нагрузки до 16 ампер. Если вы собираетесь переключать систему на 16 ампер через один термостат, вам необходимо убедиться, что цепь питания может выдерживать нагрузку 16 ампер. Если вы попытаетесь переключить более 16 ампер, у термостата могут возникнуть проблемы, и УЗО сработает в качестве отказоустойчивого. Ограничение нагрузки 16 ампер также означает, что существует максимальная площадь пола, которую вы можете контролировать с помощью одного термостата.
Например, если у вас есть 100 Вт/м 2 система отопления позволяет обогреть до 36 м 2 на одном термостате на 16 ампер. При мощности 150 Вт/м 2 вы можете нагреть до 24 м 2 , а с системой 200 Вт/м 2 можно нагреть до 18 м 2 на один термостат.
Если текущая нагрузка вашей системы электрического теплого пола превышает максимальную нагрузку существующей цепи питания, вам необходимо вызвать электрика и установить специальный источник питания для вашего теплого пола. Если вы хотите или вам нужно переключить более 16 ампер через один термостат, вам потребуется, чтобы электрик установил демпфирующий контактор в цепь, которая используется для переключения большей нагрузки, и избежать проблем с отключением.
Как я могу подтвердить утечку земли и что я могу сделать, чтобы исправить это?
Если вы исключили перегрузку, а ваша электрическая система обогрева пола относительно мала (менее 20 м 2 ), на самом деле может быть некоторое повреждение кабеля для обогрева пола, вызывающее так называемую «утечку на землю».
Это происходит, когда изоляция вокруг электрического кабеля повреждена, а электричество проводится по заземляющему кабелю и обнаруживается УЗО. В целях безопасности, как только это происходит, УЗО отключает питание цепи – для этого оно и предназначено! Если это происходит с вашей системой электрического обогрева пола, ее обычно можно исправить без особых нарушений, так что не беспокойтесь. Всегда полезно убедиться, что есть утечка на землю, прежде чем вызывать инженера по ремонту. Это может сделать электрик, и им понадобится тестер изоляции. Вот наше видео, в котором показано , как провести испытание изоляции в системе электрического теплого пола.
Если проверка показывает, что есть утечка на землю, следующим этапом является вызов инженера по ремонту. Они приедут к вам домой и с помощью своего оборудования найдут неисправность в кабеле. Плохая новость заключается в том, что им придется занять небольшой участок пола, чтобы осмотреть повреждения и провести ремонт. Используемое ими оборудование может точно определить поврежденный участок кабеля размером с монету в 2 фунта стерлингов, поэтому обычно требуется только одна плитка.
После того, как кабель будет отремонтирован, протестирован и снова заработает, вы можете заказать замену плитки, чтобы пол снова стал качественным. Стоимость ремонта покрывается пожизненной гарантией ThermoSphere, если выяснится, что неисправность связана с производственным дефектом или дефектом материала. Так что не забудьте зарегистрировать гарантию! Если неисправность возникла в результате повреждения во время установки или какой-либо ошибки, то посещение платное и обычно стоит от 200 до 400 фунтов стерлингов в зависимости от компании, которую вы используете, вашего местоположения, сложности ремонта и времени. года. В компании ThermoSphere нет инженеров по ремонту, и мы вообще не получаем прибыли от ремонта или сервисных визитов. Мы можем порекомендовать вам ремонтную компанию, если она вам понадобится.
Проверьте значения сопротивления вашего нагревательного кабеля
Можно провести испытание на сопротивление вашей системы подогрева пола, чтобы убедиться, что нагревательные кабели в порядке, не обрезаны, не удлинились и не повреждены.
Каждый нагревательный кабель изготавливается с определенным значением сопротивления, которое предназначено для обеспечения необходимой тепловой мощности. При изменении длины кабеля изменяется значение сопротивления, что неблагоприятно влияет на работу системы отопления.
Для проверки сопротивления необходимо знать, какой нагревательный мат или кабель был установлен и каково ожидаемое значение сопротивления. Вы найдете значение сопротивления на упаковочной этикетке, на этикетке с холодным хвостом и подробно на тестовой этикетке в руководстве по эксплуатации, которое должно было быть передано домовладельцу при передаче по гарантии. Если у вас нет записи о значении сопротивления, мы обычно можем определить, какой продукт был установлен, просмотрев счета-фактуры, планы или квитанции о покупке. С помощью этой информации мы можем сказать, каким должно быть сопротивление.
Как только вы узнаете ожидаемое значение сопротивления, вы можете сравнить его с проверенными значениями.
Чтобы проверить сопротивление, вам необходимо отключить электропитание, снять термостат со стены и отсоединить греющие кабели под напряжением и нейтралью от их клемм. Подсоедините каждый кабель к зажиму на тестовом измерителе и установите на измерителе правильное значение сопротивления. Для значений сопротивления менее 200 Ом можно использовать настройку 200 Ом. Если вы ожидаете показания более 200 Ом, вам необходимо использовать настройку 2000 Ом. Некоторые измерители имеют другие настройки наших функций автоматического выбора диапазона, поэтому, если вы сомневаетесь, обратитесь к инструкциям измерителя и используйте настройку, соответствующую ожидаемому значению сопротивления.
Измеренное сопротивление должно быть в пределах от -5 до +10% от заводских значений. Если да, то у вас все хорошо. Если нет, вам необходимо провести дальнейшее расследование, поскольку у вас может не быть верной информации о вашей системе отопления, или кабель мог быть обрезан или удлинён, и вам нужно посетить ремонт.
Позвоните нам для консультации или читайте дальше!
Узнайте больше о тестировании системы
Есть ли у вас в комнате коврики, циновки или лежаки для собак?
Как вы теперь знаете, ваш теплый пол не включится, пока измеренная температура не упадет ниже желаемой установленной температуры. Большинство людей, как правило, настраивают свои термостаты для подогрева пола на измерение температуры пола и имеют датчик температуры пола где-то под полом. Работа этого датчика состоит в том, чтобы измерять температуру пола и сообщать термостату, когда включать и выключать.
Иногда датчик температуры пола установлен не в лучшем месте и на него могут влиять другие температурные воздействия. Например, если датчик пола находится в области, покрытой изоляционным материалом, таким как коврик, ковер или собачья подстилка, эта область пола будет нагреваться намного быстрее, чем остальная часть пола, и в результате Датчик будет думать, что весь пол прогрелся, и отключит обогрев до того, как остальная часть пола успеет нагреться.
Простое перемещение изолирующего объекта позволит датчику пола считывать более точную температуру для всего пола, и в результате комната станет более теплой и комфортной.
Важно не покрывать пол с подогревом чем-либо слишком толстым (с теплоизоляцией выше 2,5TOG), потому что это не позволяет теплу отводиться от кабелей к полу, что может привести к перегреву и выходу кабеля из строя. . Если вам нужно иметь что-то вроде собачьей кровати в комнате, вы должны получить такую, у которой есть маленькие ножки или ножки, которые позволяют воздуху циркулировать. Коврики и циновки не рекомендуются на полах с подогревом.
Убедитесь, что датчики температуры не повреждены!
Датчик температуры является одним из наиболее важных компонентов системы электрического теплого пола, поскольку он определяет, когда отопление должно быть включено или выключено. Если ваш обогрев не работает, вы должны проверить датчики температуры в порядке.
Датчик температуры окружающей среды расположен на нижней стороне дисплея термостата.
Похоже на маленькую черную бусину. Убедитесь, что датчик не закрыт, не поврежден и не вдавлен в термостат.
Если это так, свяжитесь с нами, и мы поможем вам узнать, можно ли это исправить. Если вам нужна замена термостата, мы можем организовать это для вас.
Вам также необходимо проверить датчик температуры пола, если он используется в вашей системе. Даже несмотря на то, что датчик пола будет находиться под полом (мы надеемся!), вы все равно можете проверить, работает он или нет, а в некоторых случаях их даже можно заменить. Вы должны действительно пытаться это сделать, только если вы разбираетесь в электрике и имеете мультиметр. Перед началом работы отключите электропитание!
Снимите дисплей с монтажной пластины и отверните крепежные винты, чтобы снять термостат со стены. Ослабьте клеммы датчика и снимите провода. Используйте зажимы на вашем измерительном приборе и прикрепите по одному к каждому из проводов датчика (полярность отсутствует). Включите измеритель и переключите его на сопротивление 20 кОм.
Температурные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C, поэтому, как правило, показания сопротивления должны составлять 8-12 кОм, если датчик является одним из наших и не был поврежден. Если вы получаете другое значение сопротивления, возможно, у вас установлен несовместимый датчик. Если показания сопротивления отсутствуют, датчик поврежден.
В обоих случаях идеальным решением является удаление датчика пола и установка нового совместимого датчика. Это невозможно, если не использовался кабель датчика, но, к счастью, есть и другие варианты! Если термостат находится в той же комнате, что и отопление, то вы можете переключить его на использование датчика температуры окружающего воздуха. Это нормально для плиточных полов, но может не подойти, если у вас есть другие напольные покрытия, такие как винил, которые имеют определенные максимальные температуры.
В этой ситуации рекомендуется заменить термостат на тот, который совместим с беспроводным датчиком температуры, таким как программируемый термостат Bluetooth (BT21).
Вместе с этим термостатом вы также можете купить и установить беспроводной датчик температуры с батарейным питанием. Это может быть размещено на низком уровне или даже на полу и поможет ограничить температуру пола. BT21 с беспроводным датчиком также идеально подходит для измерения температуры окружающей среды в отапливаемом помещении, если ваш термостат не может быть расположен в том же помещении.
Ого, сколько информации! Я надеюсь, что часть 1 статьи «Почему у меня не работает теплый пол» помогла объяснить некоторые вещи, которые вы, возможно, не знали об электрическом напольном отоплении. Как вы теперь знаете, большинство проблем, которые могут возникнуть, могут быть решены относительно легко, если у вас есть базовые знания в области электрики или у вас есть знакомый электрик!
Как всегда, если у вас есть какие-либо вопросы или вы хотите поговорить о вашей конкретной установке, вы можете связаться с нашей командой по работе с клиентами , которая будет рада вам помочь!
Читать следующий выпуск.
.. Почему у меня не работает теплый пол? Основные советы по устранению неполадок (часть 2)
Подогрев пола не работает? 6 причин с быстрым устранением
Если вы пережили капитальный ремонт или построили новую сборку с модернизированным полом с подогревом, поздравляем. Вы сделали отличный выбор. Но что делать, если ваш новый теплый пол не работает?
В Интернете можно найти бесконечное количество информации об устранении неполадок, связанных с традиционными системами отопления, вентиляции и кондиционирования воздуха, но мало по сравнению с полом с подогревом.
Мы составили подробное руководство по проблемам, с которыми вы можете столкнуться, и по их устранению, так что продолжайте читать!
Причины, по которым ваш пол с подогревом не работает
Прежде чем приступить к устранению неполадок в вашей системе, вы должны знать, какой у вас тип напольного отопления . В зависимости от типа вы столкнетесь с различным набором потенциальных проблем.
Затем попробуйте выполнить несколько простых действий по устранению неполадок. Ваша проблема часто бывает простой, , поэтому попробуйте их, прежде чем углубляться в более глубокие проблемы, упомянутые ниже.
| Простые шаги по поиску и устранению неисправностей для начала | |
| Проверка клапанов ваша система гидравлическая, проверьте настройки температуры ваших тепловых клапанов и при необходимости отрегулируйте | |
| Проверить Датчики вашего термостата | Убедитесь, что ваши датчики точны. Если ваш термостат получает неверные показания температуры в помещении, ваша система отопления будет получать неверные сообщения |
Теперь, , в зависимости от типа вашего напольного отопления, рассмотрите следующие возможные проблемы.
Электрический теплый пол не работает
#0 Проверьте свой выключатель!
Прежде чем мы приступим к основным исправлениям, я просто хочу сделать небольшую заметку, чтобы проверить ваш автоматический выключатель.
Ваш нагреватель, возможно, отключил цепь, которая может быть виновником. Убедитесь, что все ваши выключатели полностью закрыты, просто чтобы убедиться, что проблема не в этом.
#1 Неисправный термостат
Термостат является узлом любой системы HVAC. Он взаимодействует как с обогревом, так и с охлаждением, сообщая каждому, когда включить или выключить, в зависимости от ваших настроек и температуры в помещении.
Если ваш термостат сломан или неисправен, в результате напольное отопление может вообще не включаться или включаться, а затем работать дольше, чем должно . Первое может вызвать дискомфорт, второе станет причиной увеличения счетов за коммунальные услуги.
Решение .
Большинство систем электрического обогрева пола работают от термостатов сетевого напряжения. Этот тип термостата работает на 110 или 240 вольт, а имеет два или четыре провода, поэтому проверьте, правильно ли они подключены.
Несмотря на то, что срок службы термостатов не указан, если ваш тип сетевого напряжения превышает 10 лет , возможно, пришло время заменить его.
#2 Поврежденные кабели
Несмотря на то, что ваши электрические нагревательные кабели проложены под полом, они хрупкие и могут быть повреждены, а поврежденные кабели представляют опасность пожара.
Решение . Найдите поврежденный кабель или провод (подробнее об этом ниже) и отремонтируйте сломанный участок. Вам нужно будет поднять пол, поэтому, если вы чувствуете, что работа больше, чем вы можете выполнить, наймите профессионала.
Каждая система уникальна, но вы можете просмотреть видео ниже , чтобы увидеть, как устранить повреждения.
#3 Неисправный нагревательный мат
Если предыдущие два решения не помогли вам найти и устранить проблему с обогревом, возможно, у вас неисправный нагревательный мат. К сожалению, если проблема в этом то дорогая шестерка.
Нагревательные маты рассчитаны на длительный срок службы , но, как и все остальное, вещи могут выйти из строя раньше времени. Это одна из причин покупать качественные коврики, а не искать самые дешевые. Самый дешевый обойдется вам дороже в долгосрочной перспективе.
Решение . Многие коврики поставляются с пожизненной гарантией, так что обратите внимание на это, прежде чем приступать к чему-либо другому . Если будет установлено, что неисправность принадлежит производителю, то стоимость ремонта или замены коврика должна быть покрыта вашей гарантией.
Для самостоятельного ремонта коврика необходимо обратиться к производителю.
Как найти оборванные провода или кабели
Поиск оборванного провода или кабеля под полом не должен быть похож на поиск иголки в стоге сена.
Специалисты по напольному отоплению обычно имеют наборы инструментов для устранения неполадок, которые можно взять напрокат. Большинство наборов инструментов поставляется с несколькими элементами, в том числе:
- Тестер диэлектрической прочности
- Мультиметр 902:30
- Комплекты для сращивания
- Тепловизионная камера
- Рефлектометр с временной задержкой
- Переменный трансформатор переменного тока
Камера поможет вам найти оборванный провод в полу, а другие предметы помогут вам диагностировать и устранить проблему, как только вы ее найдете.
Водяной теплый пол не работает
#1 Неисправны зональные клапаны
Зональные клапаны позволяют воде из бойлера проходить через систему отопления.
Если они неисправны из-за износа или по другой причине, поток воды может полностью прекратиться или быть непостоянным . В любом случае это повлияет на количество производимого лучистого тепла.
Решение . Убедитесь, что трансформатор к вашим клапанам работает правильно. Если какие-либо предохранители перегорели, замените их. В противном случае вам, возможно, придется вызвать специалиста.
Если трансформатор работает неправильно, зональные клапаны вашей системы отопления не будут работать.#2 Поврежденные или корродированные трубы
Трубопроводы вашей системы теплого пола должны служить всю жизнь, но со временем они могут подвергнуться коррозии. А напольное покрытие менялось в любой момент в течение срока службы вашей системы отопления, трубы могли быть повреждены.
Если вы заметили повреждение водой пола или вокруг обшивки плинтуса, подозревайте, что у вас проблема с трубопроводом.
Решение .
К сожалению, , если это ваша проблема, это дорогое решение. Это не то, с чем может справиться большинство домовладельцев, поэтому нужны профессионалы, чтобы разорвать и заменить пол, снять и заменить трубы и так далее.
Воздушные шлюзы №3
Скорее всего, ваша система отопления представляет собой систему с замкнутым контуром , но в некоторых случаях это может быть и открытый контур, хотя обычно это не рекомендуется. Система с открытым контуром смешивает воду для отопления и питьевую воду, используя одну и ту же систему.
Открытые контуры или любые перебои с потоком воды из вашего источника повлияют на ваш теплый пол так же, как это повлияет на способность воды выходить из крана.
Воздушные шлюзы — это пузырьки кислорода, которые накапливаются и блокируют ваши трубы, препятствуя потоку воды. Если это произойдет, это может привести к перегреву вашей системы.
Решение .
Как правило, производитель вашей гидравлической системы включает в ваше руководство инструкции о том, как с этим бороться. По большей части это тот же процесс очистки, который использовался при установке вашей системы.
#4 Проверьте зональный насос / системный насос
Если кажется, что ваша система пытается нормально работать, но вы просто не получаете нужного количества тепла, возможно, проблема связана с вашим насосом.
Если вы считаете, что дело может быть в этом, лучше вызвать специалиста.
И последнее замечание: также стоит проверить термостат, как и в случае с электрическими системами, описанными выше.
Заключение
В зависимости от типа вашей системы — гидравлической или электрической — вы столкнетесь с разными проблемами.
Резюме:
| Гидравлическая система: проверьте наличие . . . | Неисправные зональные клапаны |
| Поврежденные или корродированные трубы | |
| Воздушные шлюзы | |
Электрическая система: проверьте наличие . |
