Обратный клапан мембранный для вентиляции: Обратный клапан на вентиляцию

Вентиляция с обратным клапаном через стену. Способ открывания

Содержание

1. Вентиляция с обратным клапаном через стену. Способ открывания
2. Обратный клапан для вытяжки на улицу. Виды
3. Мембранный обратный клапан для вентиляции. Сфера применения
4. Обратный клапан на вентиляцию 100. Неправильное применение элементов
5. Обратный клапан для вентиляции с электроприводом. Виды обратных клапанов
6. Обратный клапан для вытяжки на кухне. Расчет вытяжки своими силами

Вентиляция с обратным клапаном через стену. Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные . Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом . Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические . Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Обратный клапан для вытяжки на улицу. Виды

Обратный клапан на вентиляцию может быть изготовлен из металла или пластика. Металл чаще всего оцинкованный, реже – нержавеющая сталь. Существует еще небольшая группа с пластиковым корпусом и металлическим клапаном – обычно их называют “комбинированный обратный клапан для вентиляции”.

Вентиляционный обратный клапан изготовлен из пластика и металла

Как выбрать по этому признаку? Просто. Именно вы выбираете материал, из которого будут изготовлены вентиляционные каналы. Существуют модели с круглым или квадратным сечением. Опять же, выберите ту же форму, что и существующие/планируемые воздуховоды. Размеры идентичны стандартным воздуховодам, используемым для вентиляционных каналов.

Заслонки противодавления можно открывать по-разному:

• Электрический привод. Принудительное открытие одновременно с работой вентилятора или вытяжки. Подходит только для систем принудительной вентиляции (без естественной циркуляции).
• Механические. Самый распространенный тип. Они открываются и закрываются под воздействием движения воздуха. Может быть подключен к вентилятору или вытяжке, а также к естественной вентиляции.
• Руководство по эксплуатации. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не очень удобно, к тому же из-за особенностей конструкции они не герметичны, поэтому не могут полностью блокировать проникновение посторонних запахов.

Помимо механических, существуют также с ручным открыванием и электромеханические.

На выхлопной трубе с принудительным выходом воздуха на улицу можно установить ручной обратный клапан. Иногда это делается таким образом, что он выводится через стену на улицу, а не в воздуховод. В этом случае лучше установить заслонку, которая будет открыта только при работающем вентиляторе. Можно, конечно, поставить заслонку в нормально закрытом состоянии, но зимой она замерзнет и перестанет выполнять свою функцию. Поэтому ручное открытие в этом случае более надежно.

Если карниз выведен наружу через стену

Наиболее распространенные – механические обратные клапаны. Они устанавливаются примерно в 90% случаев. Структурно они могут быть разных типов. Здесь о них и поговорим подробнее.

В обратном клапане могут быть установлены различные демпферы. Форма демпфера в значительной степени определяет силу, с которой он будет отталкиваться. Если клапан должен работать с вентилятором или вытяжкой, важно, чтобы самая слабая работа вентилятора могла открыть заслонку. Считается, что вентилятор должен толкать заслонку. Для поддержания естественной вентиляции важно, чтобы заслонка могла “запускать” даже небольшое движение воздуха.

Конструкции и формы механических клапанов для вентиляционных каналов могут быть различными:

• С двухкомпонентной заслонкой (бабочкой). Этот вариант встречается только в круглых клапанах. Имеется также ось. На нем закреплены два полудиска, которые удерживаются в закрытом положении пружинами. Пружины слабые, их можно открыть даже при не очень сильном потоке. Но при слабом обдуве естественная вентиляция может не работать.
• Диафрагма. В качестве демпфера используется гибкий пластик. Этот вариант представляется наиболее благоприятным – диафрагма должна легче открываться. Однако в действительности мембранные клапаны работают хуже, чем другие. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и сажи они становятся тяжелее и через некоторое время прилипают. Мембранный клапан выглядит так, как будто он движется.
• С цельной заслонкой, вращающейся на оси (заслонка). Этот вариант является наиболее распространенным. Он представляет собой диск или прямоугольную деталь, подвижно закрепленную на оси. Иногда ось проходит посередине, иногда она смещена. Это довольно популярная модель, поскольку она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Однако есть одна проблема: при закрытии дроссельной заслонки слышен лязг. Чем сильнее тяга, тем громче хлопок. Это раздражает даже днем, а ночью мешает спать. Из-за этой особенности данную модель часто называют “flapper”. И резиновые и поролоновые уплотнители не помогают. При монтаже для естественной вентиляции ось ориентирована вертикально. Это важно, поскольку в таком положении усилие, необходимое для открытия, минимально.

Источник: https://milyj-dom.ru-land.com/stati/obratnyy-klapan-dlya-vytyazhki-princip-deystviya-obratnogo-klapana

Мембранный обратный клапан для вентиляции. Сфера применения

Кухонная вытяжка обязательно оборудуется обратным клапаном, иначе при сильном ветре на улице запахи вместе с копотью вернутся на кухню.

Если хотят сохранить естественную и принудительную вентиляцию на входе в воздуходув ставят тройник. Он включает вытяжку с обратным клапаном и обратный клапан на втором входе. Такая конструкция предупреждает нарушение тяги во время работы устройства и при естественной вентиляции.

Санузел и ванную обычно оборудуют собственными вентшахтами. Обратный клапан ставят на вход. Вывод воздуха осуществляется естественным путем, но при опрокидывании клапан блокирует обратное движение. Если канал есть только в туалете, как в старых домах, клапанное приспособление монтируют не на вход в туалете, а в канал между ванной и санузлом.

Используется он и в более сложных случаях, когда шахтой оснащается только кухня . Вытяжные трубы прокладывают в туалет и ванную, заводят на кухню. Устанавливают устройства в трубу, идущую от ванной, в вытяжку, сооружают над ее куполом тройник, а выход на улицу оборудуют решеткой с обратным клапаном. В противном случае запах из разных помещений будут оставаться в каком-то одном, что недопустимо.

В жилых комнатах такой проблемы обычно нет: открытые окна обеспечивают проветривание. Однако в частных домах внутренние помещения и подвальные тоже оснащаются собственными вентканалами. Обратный клапан понадобится в любом из них.

Источник: https://stroyvsepodryad.info/novosti/obratnyy-vozdushnyy-klapan-dlya-ventilyacii-dlya-chego-nuzhen-obratnyy-klapan

Обратный клапан на вентиляцию 100.

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

• причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
• тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
• если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
• вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
• работа естественной вентиляции без притока не наладится.

Схема действия обратной тяги – без притока кухонная шахта перетягивает воздух из канала санузла

Примечание. Как правильно сделать природный воздухообмен в загородном доме, читайте в отдельном материале.

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

1. Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
2. При отключенных вентиляторах запахи туалета просочатся в кухню.
3. При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.

Воздух из кухни и ванной нельзя сводить в один канал, схема изначально неправильная

Уточнение. Если вентилятор кухонного зонта мощнее, он «задушит» агрегат санузла и как минимум заблокирует вытяжку из туалета.

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Обратный клапан для вентиляции с электроприводом. Виды обратных клапанов

В научной и научно-популярной литературе обратный воздушный клапан для вентиляции классифицируется по множеству параметров:

• принципу действия;
• форме устройства;
• материалу изготовления;
• способу монтажа;
• способу управления;
• типу конструкции.

Особо подчеркнем, что не всегда у специалистов есть единая точка зрения на отличительные черты отдельных моделей клапанов, позволяющие отнести их к какой-либо классификационной группе. Попробуем разобраться в возникшей путанице.

По принципу действия. В классическом варианте все запорные устройства по принципу действия подразделяются на гравитационные и механические. В основе разделения лежит способ перекрытия воздушного канала. У гравитационных устройств затвор перекрывает канал под собственной силой тяжести. Такая способность появляется в двух случаях:

• ось крепления створки закреплена выше середины канала. В результате при ослабевании потока воздуха более тяжелый низ опускается, перекрывая воздуховод;
• к низу лепестка прикреплен небольшой груз, выполняющий роль противовеса. В таком случае место крепления оси не играет существенной роли.

Конструкция лепесткового обратного клапана.
1 — корпус с фланцевым соединением (есть и раструбное, когда просто вставляется вовнутрь)
2 — створка на эксцентричной оси
3 — ободок, к которому прижимается заслонка в положении «закрыто»
4 — ось крепления заслонки
5 — регулировочный рычаг
6 — противовес

У механических устройств перекрытие обратной тяги происходит под воздействием пружин на створку.

Но в такую классификацию не вписываются мембранные устройства, пропускающие поток в одну сторону под давлением воздушной струи. Здесь два выхода из сложившейся ситуации.

1. Добавить третью характеристику параметра: к гравитационному и механическому принципу работы добавить мембранный.
2. Заменить механический способ перекрытия канала на принудительный, который будет иметь два подвида: механический и мембранный.

По форме. Принудительный или гравитационный обратный клапан для вентиляции может быть круглый, прямоугольный или квадратный.

Прямоугольный клапан.

В жилищном строительстве используются в основном круглые устройства диаметром 100-125 мм. Прямоугольные и квадратные системы предназначены для общественных зданий и промышленного производства.

По материалу. Материалом для изготовления запорных устройств могут быть пластмасса, оцинкованная сталь и алюминий. Наибольшую популярность у населения приобрели пластиковые модели. У них много преимуществ:

• доступная цена;
• малый вес;
• бесшумная работа.

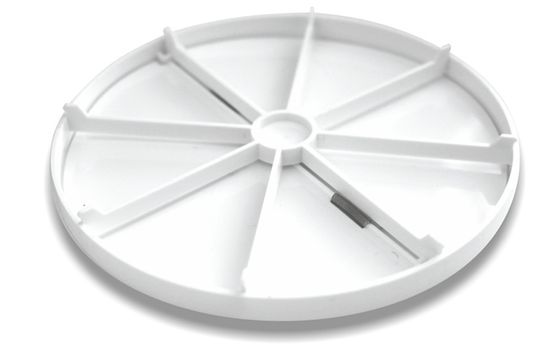

Пластиковый клапан.

К минусам можно отнести меньший, по сравнению с металлическими аналогами, срок службы и слабая устойчивость к агрессивной среде.

Из металла производятся промышленные варианты клапана. Они более тяжелые и надежные. Но есть недостатки: в удаляемом воздухе находятся в пылеобразном состоянии разные химически активные вещества, которые разъедают цинк, после чего запускается процесс окисления стали (ржавеет). А на алюминиевых заслонках оседает конденсат.

Металлические клапаны.

По способу монтажа. Смонтировать клапан можно горизонтально и вертикально. Необходимость такой установки диктуется конструкцией воздуховода и видом вентиляции: приточной или вытяжной. При этом, в вертикальном положении работают только устройства с принудительным принципом действия.

Обратный клапан для вытяжки на кухне. Расчет вытяжки своими силами

Полноценный расчет системы вентиляции для кухни, выбор проходных сечений и размеров каналов, построение схемы монтажа считается специалистами делом достаточно сложным и трудоемким. Обычному владельцу новой квартиры выполнить такой расчет не по силам, но наобум решаться на монтаж первой понравившейся вытяжки тоже не стоит, слишком велика вероятность сделать кухню либо очень холодной, либо слишком горячей и душной.

Поэтому проектировщики и производители идут более простым способом. В паспорте на вытяжку хорошего качества обязательно вносятся следующая информация:

• Производительность вытяжки по воздуху в м3/ч, рекомендуемый вариант монтажа и оптимальное сечение каналов для кухни нескольких размеров;
• Габаритные размеры короба вытяжки, приводится рекомендованная схема монтажа, высота над плитой и уровнем пола, удаление от стен и электрических приборов. Производитель подбирает оптимальный способ монтажа, при котором вытяжка полностью захватывает загрязненный воздух.

Если предстоит спланировать и выполнить монтаж электрической вытяжки в кухне нестандартной планировки, подобрать подходящую модель можно по стандартным формулам:

• Для газовой плиты производительность вытяжки составляет P_в=22,5(П_к*В_п-О_м), где П_ки В_п– площадь и высота потолков кухонного помещения, О_м— объем мебели, установленной в кухне;
• Расчет мощности по воздуху выполняется аналогичным способом, но вместо множителя 22,5 используется коэффициент 15.

Полученная мощность будет соответствовать оптимальной скорости движения воздуха в каналах вытяжки 1,2-1,5м/с. Если планируется монтаж алюминиевой гофры или воздуховодов сложной конфигурации, расчетную мощность вытяжки необходимо увеличить на 30%.

Вычислить параметры производительности вытяжки можно простой арифметикой. Достаточно объем воздуха в кухне разделить на величину произведения скорости потока в канале на его сечение. Производительность вытяжки и способ монтажа выбирается в зависимости от конфигурации помещения кухни, ее площади и высоты потолков.

Вентиляционный обратный клапан — применение и критерии выбора: tvin270584 — LiveJournal

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. В этой статье мастер сантехникрасскажет как выглядит вентиляционный обратный клапан, как устроен и куда его ставить.

Устройство вентиляционного обратного клапана

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

• Материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;


• По конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;


• По форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.


• Методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;


• Методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;


• Пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная илимеханическая система —  в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запаховиз других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

• Устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Обратите внимание! Следует понимать, что при неправильной подборке модели обратного клапана, воздухообмен в помещении может ухудшиться, вплоть до полного прекращения

• Параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;


• Условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;


• Особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Обратите внимание! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны у зарекомендовавших себя производителей

Монтаж обратного клапана на вентиляцию

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

Обратите внимание! Если при монтаже обратного клапанамежду стеной вентиляционной шахты и корпусом устройства остались щели, их заполняютсиликоновым герметиком

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Видео

В сюжете — Монтаж обратного клапана

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

В продолжение темы посмотрите также наш обзор Как подключить вентилятор в ванной

Источник
http://santekhnik-moskva.blogspot.com/2019/05/Ventilyatsionnyy-obratnyy-klapan.html
Мембранные обратные клапаны

— Пластиковые обратные клапаны

Обратные клапаны с пластиковой диафрагмой с прямым валом, с одинарным штуцером, с тройным штуцером, миниатюрные, прецизионно формованные, акриловые и высокопроизводительные обратные клапаны. Доступны несколько вариантов диафрагмы и корпуса.

• Эти обратные клапаны низкого давления с пластиковой диафрагмой с прямым валом или портом (без зазубрин) обеспечивают защиту от обратного потока для потоков жидкости, воздуха, газа и вакуума в очень широком диапазоне применений.

  Материал корпуса: нейлон, полипропилен или ПВДФ (Kynar®). Варианты материала мембраны: EPDM, фторсиликон (FVMQ), силикон или Viton™ (FKM или FPM). Гибкие трубки с внутренним диаметром 1/8 дюйма.

  • Высокая надежность
  • Может быть установлен в любом положении для максимальной гибкости
  • Свободно плавающие мембраны реагируют на малейшее изменение давления
  • Очень быстрое время отклика между условиями свободного потока и отсутствия потока
  • Предназначен для работы в соответствии с высокими (автомобильными) отраслевыми стандартами, но очень экономичен

• Эти обратные клапаны низкого давления с пластиковой диафрагмой и одним штуцером обеспечивают защиту от обратного потока для потоков жидкости, воздуха, газа и вакуума в очень широком диапазоне применений.

  Материал корпуса: нейлон, полипропилен или ПВДФ (Kynar®). Варианты материала мембраны: EPDM, эпихлоргидрин (ECO), фторсиликон (FVMQ) или Viton™ (FKM или FPM). 3/16″, 1/4″, 5/16″ или 3/8″ соединения гибкой трубки с внутренним диаметром (ID).

  • Высокая надежность
  • Может быть установлен в любом положении для максимальной гибкости
  • Свободно плавающие мембраны реагируют на малейшее изменение давления
  • Очень быстрое время отклика между условиями свободного потока и отсутствия потока
  • Предназначен для работы в соответствии с высокими (автомобильными) отраслевыми стандартами, но очень экономичен

• Эти обратные клапаны низкого давления с пластиковой диафрагмой с тройным штуцером обеспечивают защиту от обратного потока для потоков жидкости, воздуха, газа и вакуума в очень широком диапазоне применений.

  Материал корпуса: нейлон или ПВДФ (Kynar®). Варианты материала диафрагмы из эпихлоргидрина (ECO) или Viton™ (FKM или FPM). Внутренний диаметр гибких трубок 3/8″.

  • Высоконадежная работа
  • Может быть установлен в любом положении для максимальной гибкости
  • Свободно плавающие мембраны реагируют на малейшее изменение давления
  • Очень быстрое время отклика между условиями свободного потока и отсутствия потока
  • Предназначен для работы в соответствии с высокими (автомобильными) отраслевыми стандартами, но очень экономичен

• • Доступны штуцер для шланга 1/16”, 1/8” и внутренняя резьба 10-32
  • Материалы корпуса включают полипропилен и полисульфон
  • Запорные клапаны с пластмассовой мембраной миниатюрного размера с низким давлением открытия

  Миниатюрные обратные клапаны предотвращают поток в одном направлении и способствуют потоку в противоположном направлении. Обратные клапаны иногда называют обратными клапанами. Обратные клапаны с плавающим диском имеют диск, который меняет положение внутри корпуса в зависимости от потока среды. В прямом направлении носитель может обтекать диск. В обратном направлении диск прижимается к седлу и препятствует потоку.

• • Вход: штуцер для шланга от 1/8″ до 3/8″, наружная резьба 1/8″ NPT
  • Выход: штуцер для шланга от 1/8″ до 3/8″
  • Доступен с диафрагмой из силикона, витона и неопрена
  • Материалы корпуса включают нейлон, поликарбонат, кинар и полипропилен
  • Устранены все линии разъема на критических уплотняющих поверхностях
  • После формования обратные клапаны собираются нетоксичной техникой без использования посторонних материалов

  Рабочие характеристики

  • Трещина: 1/2 фунта на кв. дюйм
  • Уплотнение: 1,9 фунт/кв. дюйм
  • Максимальное давление: 50 psi

• • Штуцер для шланга от 1/8” до 3/8”
  • Акриловый корпус с силиконовым уплотнением

• • Резьбовые соединения с наружной резьбой Luer Lock, с наружной резьбой Luer и с внутренней резьбой Luer
  • Корпус из поликарбоната с силиконовым уплотнением

• Обратные клапаны с зазубринами
  • оснащены штуцерами для шлангов 3/32 дюйма и 1/8 дюйма, доступными в одинаковой, переходной и зазубренной конфигурациях Люэра с наружной или внутренней резьбой
  • Эти обратные клапаны оснащены диафрагмами из DEHP и безлатексного силикона и предлагаются в корпусах MABS и SAN
  • Все материалы соответствуют классу VI USP и ISO 109. 93 критерия

• • Доступные материалы: MABS, акрил или поликарбонат
  • Без латекса, с диафрагмой из силиконового каучука

Корпуса форсунок мембранного обратного клапана

CCI — Корпуса форсунок мембранного обратного клапана

1-800-346-7867

Тип резервуараВертикальныйКонусное дноГоризонтальныйЭллиптическийСпециализированный аппликаторКонтейнерный бассейнГаллоныДо 5051-150151-350351-850851-16251626-40354036 или болееВысотаДо 25″26-40″41-50″51-65″66-85″86-15″146″или выше2D до 6 метров выше -40 дюймов 41-50 дюймов 51-75 дюймов 76-100 дюймов 101 дюймов или более любой диаметр длина до 30 дюймов 31-40 дюймов 41-55 дюймов 56-75 дюймов 76-105 дюймов 106-150 дюймов 151 дюймов или более любая длина

Замена обратного клапана Hypro для уплотнений Viton

н/д: х5200-0020В

3,56 $/шт.

Нет в наличии (Обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet 10742A-1/8 ChemSaver Мембранный обратный клапан 1/8 дюйма Корпус сопла | Латунь

н/д: S10742A-1/8

35,11 $/шт.

Доступно для отправки сейчас (обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet 4664B ChemSaver Мембранный обратный клапан 1/8 дюйма Корпус сопла | Латунь

н/д: S4664B

24,80 $/шт.

Доступно для отправки сейчас (обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet 4666B ChemSaver Мембранный обратный клапан 1/8 дюйма Корпус сопла | Латунь

н/д: S4666B

23,47 $/шт.

Нет в наличии (Обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet 58140-NYB ChemSaver Ручное отключение

н/д: S58140-NYB

4,96 $/шт.

Нет в наличии (Обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet 6135A-1/4 ChemSaver Мембранный обратный клапан 1/4 дюйма Корпус сопла | Латунь

н/д: S6135A-1/4

33,02 $/шт.

Нет в наличии (Обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet 6140A-1/4 ChemSaver Мембранный обратный клапан 1/4 дюйма Корпус сопла | Латунь

н/д: S6140A-1/4

43,97 $/шт.

Нет в наличии (Обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet 8355-1/4-NYB ChemSaver Мембранный обратный клапан 1/4 дюйма в сборе | Нейлон

н/д: S8355-1/4-NYB

8,96 $/шт.

Доступно для отправки сейчас (обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet 8355-1/8-NYB ChemSaver Мембранный обратный клапан 1/8 дюйма в сборе | Нейлон

н/д: S8355-1/8-NYB

8,96 $/шт.

Доступно для отправки сейчас (обратите внимание, что цены могут отличаться при покупке в магазине)

Узел торцевой крышки TeeJet 9758 для мембранного обратного клапана 4664B | Латунь

н/д: S9758

4,04 $/шт.

Доступно для отправки сейчас (обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet ChemSaver 10742A Корпус сопла обратного клапана с диафрагмой 1/4 дюйма | Латунь

н/д: S10742A

29,30 $/шт.

Доступно для отправки сейчас (обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet CP21953-EPR Мембрана из EPDM для нейлонового обратного клапана ChemSaver

н/д: SCP21953-ЭПР

0,42 $/шт.

Доступно для отправки сейчас (обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet CP21953-VI Витоновая диафрагма для нейлонового обратного клапана ChemSaver

н/д: SCP21953-VI

1,30 долл. США/шт.

Доступно для отправки сейчас (обратите внимание, что цены могут отличаться при покупке в магазине)

TeeJet CP4624 Фиксатор мембранного обратного клапана | Латунь

н/д: SCP4624

2,31 долл.
