3 июня 2021
Для того чтобы улучшить изменяющийся показатель объёма жидкости и стабилизировать значение давления на стенки внутри частей отопительных систем в структуру монтируют специальный мембранный бак. В элементах расширения тепловой части, показатель, который превышает показатель объема пространства внутри систем, начинает переходить в расширитель. После этого при падении температуры способен возвратиться обратно. Монтаж бачка в конструкции по отоплению должен осуществляться при соблюдении нюансов монтажа и параметров конструкции устройства.
Процесс монтажа расширительной емкости в открытой отопительной конструкции
Расширительные резервуары открытой категории следует монтировать в наивысшем месте конструкции по отоплению. Например, чердак. Препятствие расширению теплового носителя не будет являться единственной функцией такого устройства, так как оно препятствует кипению жидкости в трубах и восполняет ее запасы, если происходит утечка.
Именно поэтому монтаж такого типа бака на отопление становится важным моментом.
Подключение бака расширительного типа в системах по отоплению
Монтаж бака расширительного типа будет варьироваться от типа отопительной системы и от того, какое назначение имеет сам бак. То есть не в каком случае он требуется, а где он скомпенсирует водяное увеличение. Например, в теплосети помещения может быть монтировано несколько таких ёмкостей. На расширительный сосуд возлагают следующие опции:
- нормализует показатель теплового расширения жидкости в закрытой системе по отоплению;
- в открытой конструкции бак способен воспринимать излишки показателя теплоносителя и исключить из системы воздушные массы в атмосферу;
- в некоторых моментах бак является дополнительным элементом к расширительному сосуду штатного типа;
- способен поглощать излишне нагретую воду в сетях по горячему водоснабжению.
Правила установки и процесса монтажа
Многих интересует момент, как установить расширительный бак? Перед осуществлением подключения расширительного бачка к системе по отоплению, нужно учитывать определённые правила.
Монтаж бачка проводится при соблюдении ряда правил:
- Надежная установка расширительного бака подразумевает то, что сосуд следует устанавливать над котлом. При этом он должен соединяться со стояком подающей конструкции вертикального типа.
- Корпус резервуара максимально утепляется, чтобы не происходило потерь тепла.
- Обязательная организация аварийного перелива, чтобы в сложный момент горячая вода не произвела залив помещения.
- Для упрощения контроля уровня, необходимо осуществить проведение в котельную пару трубопроводов дополнительного вида.
Установка бака в закрытых системах
Установка мембранного бака проводится вертикальным или горизонтальным способом. Небольшие емкости закрепляют к стене при помощи хомутов или закрепляют кронштейном особого типа, большие баки монтируется на пол. Работа мембранного бака не будет варьироваться от его места положения, но повлияет на его срок эксплуатации. Закрытая ёмкость будет служить долго, если его установить вертикальным элементом кверху.
Процесс горизонтального расположения бака даст возможность воздуху быстрее идти в тепловой носитель, а он займет его место. Если бак монтирован на кронштейне «вниз конструкцией», эффективность будет больше.

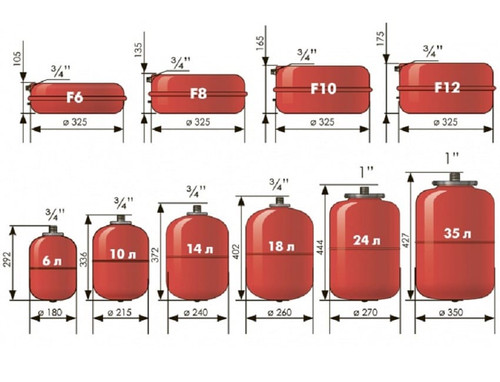

Процесс установки плоского расширительного бака
При монтаже следует выполнять определённые рекомендации. Бак необходимо размещать в котельной так, чтобы осуществлять его обслуживание было легко. Не нужно осуществлять закрепление расширительного бака близко к стенам.
На элемент бачка не должна осуществляться нагрузка от подводящего трубопровода и отсекающих частей арматуры. Трубы необходимо закрепить совместно с элементами кранов. Такой момент упростит смену резервуара при поломке.
На какой высоте устанавливать расширительный резервуар?
В процессе монтажа бака расширительного в системе по отоплению на стенах не следует его ставить высоко, так как во время обслуживания придется тянуться до крана золотника. Не стоит устанавливать трубу подходящего типа на проходах или монтировать над головой.
Если соблюдать все эти простые правила, то монтаж расширительной емкости пройдёт быстро и без лишних усилий.
Можно ли монтировать расширительную емкость на обратке
Процесс такого монтажа даёт возможность динамическому показателю давления при подходе к баку быть близким к значению давления статического типа. В процессе установки расширительной ёмкости системы отопления на обратку картина станет несколько другой.
Следует представить, что конструкция может быть одинаковой, может иметь одинаковые габариты и размеры. Единственным отличием является то, что бак смонтирован там, где находится выход насосной конструкции. Такая ситуация позволяет давить насосу сначала внутрь емкости расширительного типа.
Система снова может быть наполнена водой, создающей давление 1 бар. Что происходит после того, как насос включится? Он создаст давление 1,5 бар. Затем давление отправится в расширительный бачок. В данном месте, как и в ситуации с монтажом бака на подачу, давление динамического характера сравнивается со статическим.
Но, когда происходит прекращение нагнетания в пределах расширительной ёмкости можно увидеть, что давление системы динамического характера понизилось по отношению к статическому.
При некоторых недостатках второго варианта монтажа, если неправильно рассчитана длина системы по отоплению, давление может упасть и станет меньше, нежели атмосферное. Это может привести к тому, что жидкость вскипит при низких показателях температурного режима, а это может привести к очень быстрому износу насоса. Лопасти устройства разрушатся за короткое время. Для того чтобы система работала надежно необходимо выбрать качественный бак.
В нашей компании Армашоп Вы можете приобрести запорную арматуру и все необходимые элементы для того, чтобы осуществить такой процесс, как установка расширительного бака на отопление.
Поделиться
Твитнуть
Telegram
Viber
Поделится
Чем отличается гидроаккумулятор от расширительного бака? Блог
Содержание статьи:
Расширительные баки и гидроаккумуляторы: разбираемся в особенностях конструкции
Зачем нужен расширительный бак в доме?
Типы расширительных баков
Как выбрать расширитель
Чем отличается гидроаккумулятор от расширительного бака?
Конструктив устройств
Настройка расширительных баков и гидроаккумуляторов
Система водоснабжения с гидроаккумулятором
В системе горячего водоснабжения
Принцип работы расширителя в системе водоснабжения или системе отопления
Настройка давления приборов
Расширительный бак для системы отопления
Что с происходит с баком в системе горячего водоснабжения?
Как понять, что бак работает неправильно или вышел из строя?
Как отличить то, что связано с водоснабжением от того, что связано с отоплением?
Где купить расширительный бак или гидроаккумулятор?
Расширительные баки и гидроаккумуляторы: разбираемся в особенностях конструкции
Зачем нужен расширительный бак в доме?
Расширительный бак подходит как для системы отопления, так и для системы горячего водоснабжения.
Когда устройство работает с насосом подачи воды, но не циркуляционным, это – гидроаккумулятор.
Бак в частном доме для системы отопления или горячего водоснабжения служит для компенсации теплового расширения жидкости. Это его главная задача.
Таким образом, гидроаккумулятор – для насосов подачи воды, расширительный бак – для помощи накопительному бойлеру.
Типы расширительных баков
По способу изготовления и принципу действия.
Расширительные баки бывают:
· мембранные, закрытого типа – устанавливаются непосредственно около котла;
· открытые – монтируются на чердаке или на крыше.
Как выбрать расширитель
1. Расширительный бак подбирается по объёму системы. Например, комбинированная система отопления.
Котельная: два котла, большой магистральный распределитель, тёплые полы, радиаторы. Если посчитать, то объём системы примерно равен 220-230 литров.
Чтобы подобрать расширитель на такой объём теплоносителя, необходимо взять всего 10 % процентов от объёма. Например, если 220-230 литров жидкости, то 10% будет 22 или 23 литра – такого объема должен быть расширитель. Эта формула применима для газового котла или других типов котла.
Однако, если у вас в системе стоит или планируется твердотопливный котёл, то расширительный бак нужно увеличить в 2 раза, потому что все предыдущие котлы очень плавно нагреваются, у них стабильный нагрев.
Твёрдотопливный котёл быстро нагревает теплоноситель и поэтому в районе котельной идёт резкое поднятие температуры теплоносителя: из-за этого он резко расширяется и ему нужно куда-то деваться. Чтобы именно эту большую скорость расширения нагрева теплоносителя компенсировать, мы используем расширительные баки объёмом 50 литров.
2. Следующий вид расширительно бака идет для холодного водоснабжения.
В конструкции есть специальный фланец с резьбой, со стоящими в нём тремя резиновыми мембранами.
Эти баки со сменной мембраной. Если для отопления, то они одноразовые – там просто мембрану не поменяешь.
Бак полностью герметичный, если сломается, то его выкидываешь.
Бак для холодного водоснабжения отличается: когда мембрана выходит из строя, откручивается фланец, меняется мембрана и закручивается по новой.
3. Что касается давления. Стандартное давление на 2,3,4 этажа в системе отопления 1,8 и 2,2 бара. Соответственно 1,5 бара, накаченных в расширительном баке, достаточно для компенсации.
Чем отличается гидроаккумулятор от расширительного бака?
Эти приборы часто путают местами. Гидроаккумулятор ставят на систему отопления, а расширительный бак на систему водоснабжения, а это неправильно. Внешне эти приборы очень похожи.
Конструктив устройств
Оба прибора состоят из металлического сосуда, а внутри него присутствует либо резиновая груша или мембрана, которая делит весь объём на две части.
В конструкции для водоснабжения, вода находится внутри груши. В конструкции для отопления вода находится снаружи груши, касаясь металлических стенок сосуда.
Настройка расширительных баков и гидроаккумуляторов
Система водоснабжения с гидроаккумулятором
Он нужен для обеспечения комфортной работы насосов, а не для хранения воды, как многие думают. Ограничивает количество включений насоса до 50 раз.
Важно.
Если бы не было гидроаккумулятора, то насос сгорел бы очень быстро. В 100 литровой емкости находится примерно 30 литров воды. При правильной настройке значение в половину объема показывает, что в нем нет давления.
Пример внешнего вида гидроаккамулятора на 100 литров
В системе горячего водоснабжения
Есть два взгляда на необходимость расширительного бака в данной системе: либо он нужен, либо нет.
Если у вас система горячего водоснабжения работает по принципу двухконтурного котла, то расширительный бак не нужен, так как нечему расширяться.
Если у вас накопительный бойлер, в котором 200 литров воды, расширительный бак нужен обязательно, потому что при опустошении объёма воды бойлера, котёл начинает нагревать его до 55 градусов, поэтому значительно увеличивается объём воды, так как деваться ей некуда. На системе горячего водоснабжения должен стоять клапан. Как только давление повысится, если мы его не компенсировали, то сработает аварийный клапан. Это выглядит как вытекание лишней воды: он сбросил давление, всё пришло в норму и встало на свои места.
Частое срабатывание аварийного клапана недопустимо.
Принцип работы расширителя в системе водоснабжения или системе отопления
Действие одинаковое, отличие только в том, где находится вода и где воздух.
Расширительный бак системы отопления или холодной системы водоснабжения имеет давление 1,5 атмосферы, начинает разогреваться с 20оС до 60оС.
Давление жидкости поднимается, избыток воды попадает в расширительный бак, сжимая грушу.
Если у нас не будет расширительного бака, давление поднимется до критической отметки, до трех атмосфер. Сработает аварийный клапан: он сбросит лишнюю воду, система перестанет работать, потому что давление упадёт.
Настройка давления приборов
В этих похожих приборах давление настраивается по-разному.
Настройка гидроаккумулятора подстраивается под работу реле-давления (стандарт 1,4 бара и 2,8 бара).
Какое давление нужно в гидроаккумуляторе?
Берётся нижнее давление включения насоса в 1,4 бара: накачиваете меньше на 0,2 и это будет рабочее давление для гидроаккумулятора и для насоса.
Мы уменьшаем на 0,2, чтобы давление падало всё время плавно. Если у вас в гидроаккумуляторе давление больше нижнего давления включения насоса, то при разборе воды до нижнего включения насоса будут возникать гидроудары.
Поэтому бак должен находиться всё время в поджатом состоянии: если у вас нижнее давление включения насоса 2, значит давление должно быть 1,8.
Расширительный бак для системы отопления
Здесь давление также меньше на 0,2. Но меньше, чем при заполнении холодной системы теплоносителем.
Вам нужно знать насколько вы захотите заполнить. Если вы решили, что заполните до давления 1,5 атмосферы, то вы должны подготовить расширительный бак: через ниппель накачать его до давления 1,3 по той же причине, что и в гидроаккумуляторе. Мембрана должна быть поджата, давление в холодной системе – 1,5, в баке – 1,3.
Давление гидроаккумулятора зависит от нижнего давления включения насоса, а давление расширительного бака зависит от давления холодной системы: оба прибора уменьшают своё значение на 0,2.
Что с происходит с баком в системе горячего водоснабжения?
Допустим, у вас есть верхнее значение выключения насоса – 4 атмосферы, в баке тоже нужно сделать 0,2 лишних, но уже в сторону увеличения.
Если насос водоснабжения выключается на четырех барах, то здесь должно быть 4,2, так как этот бак предназначен для компенсирования расширения. Расширение начнётся, когда вода начнёт нагреваться. А нагреваться она будет с давления отключения насоса. Если в баке будет давление 3, то в нём постоянно будет холодная вода, а этого делать не надо.
Как понять, что бак работает неправильно или вышел из строя?
Причины: разрыв мембраны или потеря воздуха через ниппель. Это обычная камера, как колесо автомобиля. Иногда его надо подкачивать.
Если порвалась мембрана или вышел воздух из гидроаккумулятора, это можно определить по частому включению насоса: вы открыли какой-то кран и реле давления постоянно щёлкает, не выключаясь. Это говорит о том, что у нас нет воздуха. Нет компенсации.
Расширитель в системе отопления, как понять, что из него ушел воздух?
Течей на системе отопления нет, но давление упало: было 1,5 или 1,8 бар, а стало 0,5 бар.
Система пока работает, котёл не выключается. Обнаруживается, что система холодная, давление 0,5 разогревается совсем чуть-чуть на 20оС.
Что нужно сделать?
Надо накачать воздух в расширитель, его лучше снять с системы. Если вы не хотите снимать, то можно накачать в системе, не забывая, что в холодной системе 1,5 атмосферы: если мы бак не снимаем, нужно качать до тех пор, пока манометр системы не покажет 1,5 атмосферы.
То, что бак не работает, вы можете понять по протеканию воды с аварийного клапана.
Со всех аварийных клапанов надо свободный штуцер, с которого вода льётся, подсоединить к трубке и отправить в бутылку, чтобы точно обнаружить течь.
Как отличить то, что связано с водоснабжением от того, что связано с отоплением?
Водяные мембранные баки стоят дороже, потому что мембрана сделана из пищевой резины.
Ориентироваться на цвет нельзя.
На каждом приборе есть шильдик.
Для систем водоснабжения максимальное давление – 10 бар, температура – 70 градусов Цельсия.
Если на шильдике обнаружили температуру 120 градусов, то это для системы отопления и давление будет указано 1,5 бара.
В системе водоснабжения может быть и 6 и 7 и 8 бар, в системе отопления – не больше 3 баров.
Рис. Пример подачи информации на шильдике расширительного бака для отопления.
Где купить расширительный бак или гидроаккумулятор?
Купить гидроаккумулятор или расширитель можно в Москве в магазинах компании STOUT или на сайте. На странице представлено несколько десятков устройств различного типа и функциональности, объема и типа используемых систем. Наши менеджеры ответ на ваши вопросы и помогут выбрать нужную модель.
Каждый прибор снабжен соответствующей документацией.
Представлены гарантийные сертификаты. После регистрации на сайте, будет автоматически определено ваше метаположение и показаны адреса наших магазинов в вашем городе.
Поделиться:
Тепловое расширение
Как это работает
Когда вода нагревается, ее плотность уменьшается, а объем увеличивается. Поскольку вода не сжимаема, дополнительный объем, созданный расширением, нужно куда-то девать. В периоды отсутствия потока в системе редукционные клапаны, устройства предотвращения обратного потока и другие односторонние клапаны закрываются, тем самым устраняя путь для обратного потока расширенной воды в систему подачи. Именно тогда давление в системе увеличивается, вызывая ряд нежелательных и потенциально опасных проблем.
Разница между водоудерживающими и водосбросными решениями
Водоудерживающие решения допускают тепловое расширение, удерживая при этом термически расширившуюся воду в водопроводной системе.
Наша полная линейка тепловых расширительных баков считается водоудерживающим устройством, не требующим установки сливных линий или стоков.
Решения Water Relief сбрасывают термически расширенную воду при настройке давления, которая ниже настройки клапана сброса температуры и давления водонагревателя. Мы предлагаем различные решения для сброса воды, которые можно установить на трубопровод системы, в туалете или на внешнем кране. Эти продукты должны подаваться по трубопроводу к подходящему месту слива или слива.
Мембранные расширительные баки
Когда объем воды увеличивается, а деваться некуда, расширительный бак позволяет избыточной воде поступать в бак с предварительным давлением. Когда температура и давление достигают своего максимума, диафрагма изгибается, противодействуя воздушной подушке, чтобы увеличить расширение воды, потому что, в отличие от воды, воздух сжимаем. Когда система снова открывается или вода остывает, вода выходит из бака и возвращается в систему.
Контроль теплового расширения в системах нагрева питьевой воды
Наши расширительные баки для питьевой воды предназначены для поглощения увеличенного объема воды, образующегося в результате теплового расширения, и поддержания сбалансированного давления во всей системе подачи питьевой воды. Они используются для предотвращения повреждения водопроводной системы и/или водонагревателя, а также ненужного сброса предохранительного клапана, вызванного избыточным давлением от теплового расширения.
Прочие решения по тепловому расширению для питьевой воды
Мы предлагаем несколько вариантов сброса давления. Хотя, в отличие от расширительного бака, такие продукты не предотвращают потери воды, они ограничивают высокое давление и предотвращают проблемы, связанные с тепловым расширением.
Продукты включают:
- Калиброванный предохранительный клапан 530C
- Комбинированный шаровой кран LFBRVM1 и предохранительный клапан
Контроль теплового расширения в системах водяного отопления
Наши расширительные баки для непитьевой воды предназначены для поглощения увеличенного объема воды, вызванного тепловым расширением, и поддержания сбалансированного давления во всей системе водяного отопления.
Они используются для предотвращения повреждения системы и ненужного выброса предохранительного клапана, вызванного избыточным давлением из-за теплового расширения.
Сантехнические нормы и правила
Как Международный водопроводный кодекс (IPC), так и Единый водопроводный кодекс (UPC) требуют учета контроля теплового расширения в водопроводных системах. Предохранительный клапан температуры и давления (T&P) не считается тепловым расширительным устройством. Это связано с тем, что, когда вода постоянно капает из предохранительного клапана T&P, минералы из воды могут скапливаться на клапане, в конечном итоге блокируя его. Эта блокировка может сделать клапан T&P бесполезным и потенциально привести к взрыву водонагревателя.
Установка расширительного бака —
/ Триш Холдер Расширительные баки необходимы для компенсации расширения воды в водяных системах отопления.
Они полагаются на внутреннюю воздушную подушку, которая сжимается по мере того, как вода в системе нагревается и расширяется, таким образом поддерживая надлежащее давление в системе в любое время, независимо от температуры. Какими бы простыми они ни были в эксплуатации, необходимо соблюдать определенные практические правила установки, чтобы обеспечить правильную работу и продлить срок службы компонентов системы.
Хотя это и не входит в тему данного поста, стоит упомянуть, что расширительные баки должны быть подходящего размера, иначе вы можете получить плачущие предохранительные клапаны или воздух в системе. После этого успешная работа в основном зависит от правильного расположения компонентов и точек подключения.
Подключение резервуара
Как мы обсуждали в предыдущем блоге, важно убедиться, что трубопровод резервуара подключен к основному трубопроводу между сепаратором воздуха/подпиткой воды и всасывающим патрубком насоса, поскольку это определяет точку без изменения давления.
Расположение этого соединения имеет решающее значение для обеспечения того, чтобы воздушная подушка внутри резервуара не оказывала отрицательного влияния на повышение давления в системе во время работы насоса.
Дело не только в том, где вы расположите резервуар, но и в том, как вы сконфигурируете точку соединения между трубопроводом ответвления резервуара и основным водопроводом. При неправильной настройке вы рискуете образовать воздушные карманы или скопиться грязь в баке. Чтобы избежать этого, лучше всего подсоединить патрубок бака горизонтально к полу. Другими словами, если основной трубопровод расположен горизонтально, ответвляемый трубопровод должен подсоединяться к нему либо в положении на 3 часа, либо в положении на 9 часов. Подсоединение его перпендикулярно магистрали сверху (т. е. на 12 часов) увеличивает вероятность образования воздушной пробки в соединении. Подсоединение его перпендикулярно к магистрали снизу (т. е. на 6 часов) увеличивает вероятность попадания грязи в соединение бака, что приведет к его закупорке.
На рисунках 1 и 2 показано, как правильно подключить ответвление бака к магистрали, в зависимости от расположения и ориентации бака.
Если вы не можете избежать подсоединения трубы в положении «6 часов», обязательно установите грязеотвод со сливным клапаном для улавливания и смывания мусора.
Установка антитермосифонной петли
Мы хотим избежать любой гравитационной (тепловой) циркуляции воды в баке. Этого можно добиться, установив так называемую антитермосифонную петлю между баком и основным соединением. На рисунках 1 и 2 также показана правильная установка антитермосифона при вертикальной или горизонтальной ориентации резервуара. Падение в контуре должно быть не менее 12 дюймов, чтобы предотвратить миграцию тепла из магистрали в резервуар.
Вам также необходимо установить следующие устройства контроля воздуха и давления, как показано на рисунке 3:
Автоматический воздухоотводчик.
Автоматический воздухоотводчик предотвращает попадание воздуха в трубопроводы резервуара. Его следует устанавливать после антитермосифонной петли, в самой высокой точке трубопровода и перед подключением к резервуару.Манометр. Это необходимо для проверки давления в системе на баке.
Запорный клапан бака. Запорный клапан необходим для обслуживания резервуара без опорожнения всей системы. Он должен быть запирающего типа для предотвращения несанкционированного доступа, поскольку он обычно открыт, а несанкционированный доступ может привести к срабатыванию предохранительных клапанов в системе и потере опорной точки давления для насоса.
Сливной клапан. Сливной клапан необходим для опорожнения трубопровода между баком и запорным клапаном перед обслуживанием бака. Примечание. Продувочный клапан (комбинированный сливной и запорный клапан) может быть установлен вместо отдельного слива и запорного клапана.
Автоматический воздухоотводчик предотвращает попадание воздуха в трубопроводы резервуара. Его следует устанавливать после антитермосифонной петли, в самой высокой точке трубопровода и перед подключением к резервуару.
Рис. 3. Установка вертикального расширительного бака с надлежащими устройствами контроля воздуха и давления и антитермосифонной петлей.
Подготовка к заполнению системы
Перед подключением к системе необходимо предварительно заполнить расширительный бак. Давление в баке должно быть достаточно высоким, чтобы предотвратить попадание воды в бак при заполнении системы; это гарантирует, что у нас будет весь приемный объем, доступный для расширения воды, как только система будет запущена и запущена. Хотя расширительные баки обычно поставляются с завода с предварительной заправкой (обычно 12 фунтов на квадратный дюйм или 40 фунтов на квадратный дюйм), каждый бак должен быть отрегулирован на определенное давление наполнения для конкретного применения. С помощью манометра в шинах можно проверить давление внутри бака ПЕРЕД подключением бака к системе. Если для полной зарядки бака требуется дополнительное давление, следует использовать газообразный азот или безмасляный сжатый воздух.
