Нужен ли обратный клапан на счетчик воды, для чего он служит, обязательно ли его ставить, как выбрать и смонтировать
Во многих случаях при монтаже прибора учета нужен обратный клапан на счетчик воды. Основная цель монтажа клапана – не позволить воде течь в обратную сторону. Он защищает элементы водопровода от гидроудара и смягчает его последствия.
Содержание
- Задачи механизма
- Конструкция
- Разновидности и параметры выбора
- Устанавливаем водосчетчик с обратным клапаном
Задачи механизма
Рабочий механизм большинства приборов водосчетчиков представляет собой многолопастную крыльчатку, не имеющую стопорного элемента и вращающуюся в обе стороны.
Некоторые потребители, отказываясь от установки клапана, преследуют корыстную цель – перематывание показаний водомера. Для вращения крыльчатки в другом направлении производятся такие действия:
- перекрывается подача потока жидкости к смесителю;
- оставшаяся вода сливается;
- через шланг подсоединенного к смесителю пылесоса подается воздух.
Несмотря на кажущуюся простоту процедуры, имеется несколько нюансов, не оправдывающих надежды потребителей:
- манипуляции занимают продолжительное время;
- требуется значительный расход электроэнергии;
- слишком слабый напор воздуха оставит проживающих в доме людей без воды на весь день;
- слишком сильный напор может повредить крыльчатку;
- для подсоединения нужно отыскать пылесос советского производства, большинство современных аппаратов не могут подавать воздух наружу.
Требуется ли обратный клапан на счетчике воды, следует из закона соединяющихся сосудов. Системы водоснабжения (холодная и горячая), организованные в многоквартирных домах, многократно сходятся в смесительных устройствах. Поддержать в трубопроводах одинаковый уровень давления практически невозможно.
При одновременном открытии кранов смешиваются оба потока, жидкость перетекает из системы с повышенным давлением в трубопровод меньшего напора. Счетчик горячей воды может определять также расход и холодной, что скажется на размере счета за водопользование.
В ситуации, когда «холодный» водомер станет определять расход и горячей воды, тоже нет никакой выгоды. Элементы его не предназначены для эксплуатации в горячей жидкой среде, водомер быстро выйдет из строя.
Не менее важным фактором, объясняющим, зачем нужен водосчетчик с обратным клапаном, считаются эксплуатационные условия. Период службы, определенный изготовителем, достигается лишь при условии постоянной наполненности камеры измерения водой надлежащего качества.
Первичная очистка жидкости от крупных частиц осуществляется сетчатым фильтром. В расходомере с клапаном обратного действия камера полностью не опустошается.
Обратный клапан устанавливается в смесителях, но при временном прекращении водоснабжения часто возникает ситуация, когда нетерпеливый потребитель открывает вентиль в надежде на скорое включение. Находящаяся в промежутке между запорным краном и смешивающим прибором вода стекает в канализационную трубу. Если поставлен счетчик воды с обратным клапаном, стечет только жидкость с участка от смесителя до клапана.
Причина – включение клапана лишь под необходимым давлением. Не беда, если выключение было непродолжительным и жильцы успели вовремя отключить воду. При долгом прекращении водоснабжения возможна не только порча водомера, но и возмещение соседям затрат на ремонт — есть риск, что трубу прорвет.

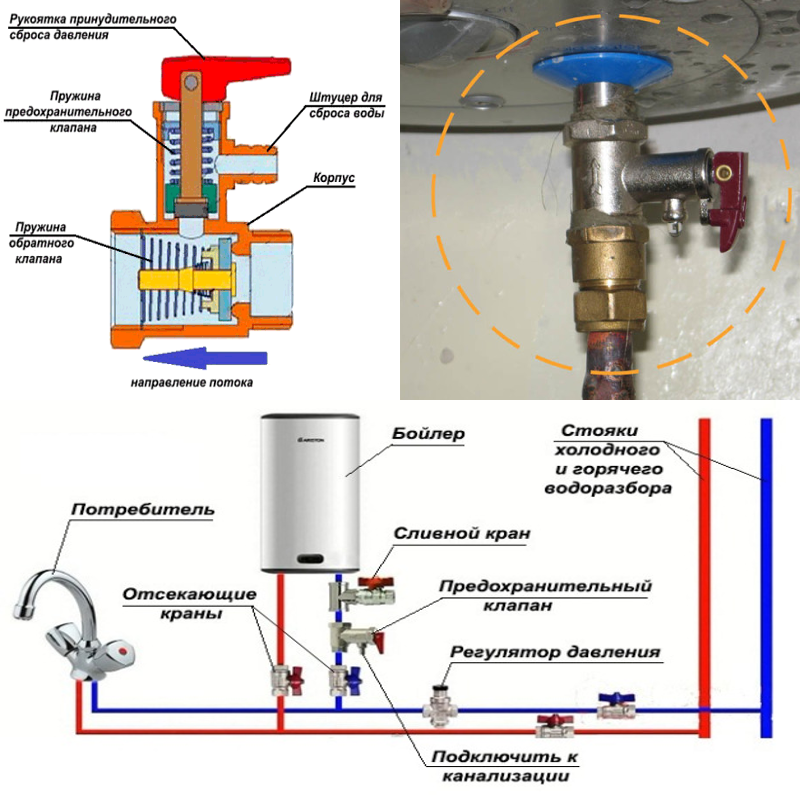

При установке в индивидуальном доме бойлера монтаж обратного клапана обязателен. При нагреве воды в рабочей камере водонагревателя значительно повышается давление, приводящее к передавливанию входного потока. Вода перетекает обратно.
Отопительная система индивидуального дома может включать в себя не один контур, а два и более. К примеру, первый предназначен для теплого пола, второй – для бойлера, третий – для самой системы отопления. Каждый из них оснащается отдельным насосом и имеет свое рабочее давление. Чтобы не допустить обратное течение воды и перемещение ее из одного контура в другой, также необходим монтаж обратного клапана.
В паспорте моделей водомеров без дополнительного элемента указано, что следует ставить обратный клапан после счетчика.
Конструкция
Клапан можно приобрести отдельно или как узел, вмонтированный в сгон счетчика.
Устройство представляет собой латунный либо полимерный затвор на штоке с пружинным элементом. Под напором подаваемой жидкости длина пружинки сокращается, отодвигая заслонку, вода устремляется в образовавшийся проход. Реверсивный ток жидкости невозможен, так как затвор плотно примыкает к прокладке распрямленной пружинкой, сдвинуть которую невозможно ни водой, ни напором воздуха.
На водосчетчике установлен механический фильтр предварительной очистки, но, несмотря на это, имеется вероятность окисления элементов клапана. При выходе из строя узел предотвращения обратного тока ремонту не подлежит, а легко заменяется исправным. При поломке встроенного в расходомер обратного клапана замене подлежит сам прибор.
Разновидности и параметры выбора
Клапаны обратные, устанавливаемые в системах водоснабжения, выпускаются нескольких типов:
- дисковые;
- лепестковые;
- шаровые;
- подъемные;
- двухлопастные.
Дисковые устройства отличаются своей компактностью. Принцип работы прибора прост – под напором жидкости дисковый затвор перемещается, освобождая канал. При понижении давления возвращение диска в первоначальное состояние происходит за счет воздействия пружины, в таком положении реверсивный ток воды невозможен.
Клапаны двухлопастные, обладающие большими размерами, устанавливаются в сложных водопроводах. В качестве примера можно представить системы водоснабжения индивидуальных домов, оборудованные насосом – при его поломке велика вероятность обратного перемещения воды под давлением. Принцип действия двухлопастного устройства также не сложен: запорный орган под воздействием жидкости складывается пополам, а при обратном токе затвор раскладывается, полностью занимая проход.
В качестве затвора может использоваться шар, перемещаемый в открытое положение воздействием потока жидкости. При понижении напора элемент возвращается в исходное положение, закрывая собой рабочий проход. Такие клапаны, как и краны, получили название «шаровые» и устанавливаются в водопроводах, устроенных из труб различного диаметра.
В подъемных клапанах используется запорная чаша (золотник). Под напором жидкости чаша приподнимается, освобождая место для прохождения потока. При понижении давления золотник переходит в первоначальное положение, закрывая проход. Такие приборы допускается устанавливать лишь на горизонтально расположенные трубы.
В устройствах лепесткового типа затвором служат лепестки, раздвигающиеся под давлением воды и открывающие канал. При перемещении жидкости в противоположную сторону лепестки сдвигаются.
При подборе клапана, следует обратить внимание на материал его изготовления: качественные приборы изготавливаются из латуни CW617N.
Также нужно рассмотреть специальную маркировку:
- Обозначение допустимого давления выполняется литерами PN либо РУ и следующими за ними цифрами. К примеру, РУ-20 означает способность устройства работать под давлением до 20 бар. В системах центрального водоснабжения стандартным считается давление до 6 бар для холодной воды и до 50 бар – для горячей.
- Диаметр прохода маркируется литерами DN или РУ, например, РУ-20. По этому параметру клапан подбирается с учетом размера прохода установленных рядом элементов для недопущения повышения нагрузок и понижения давления.

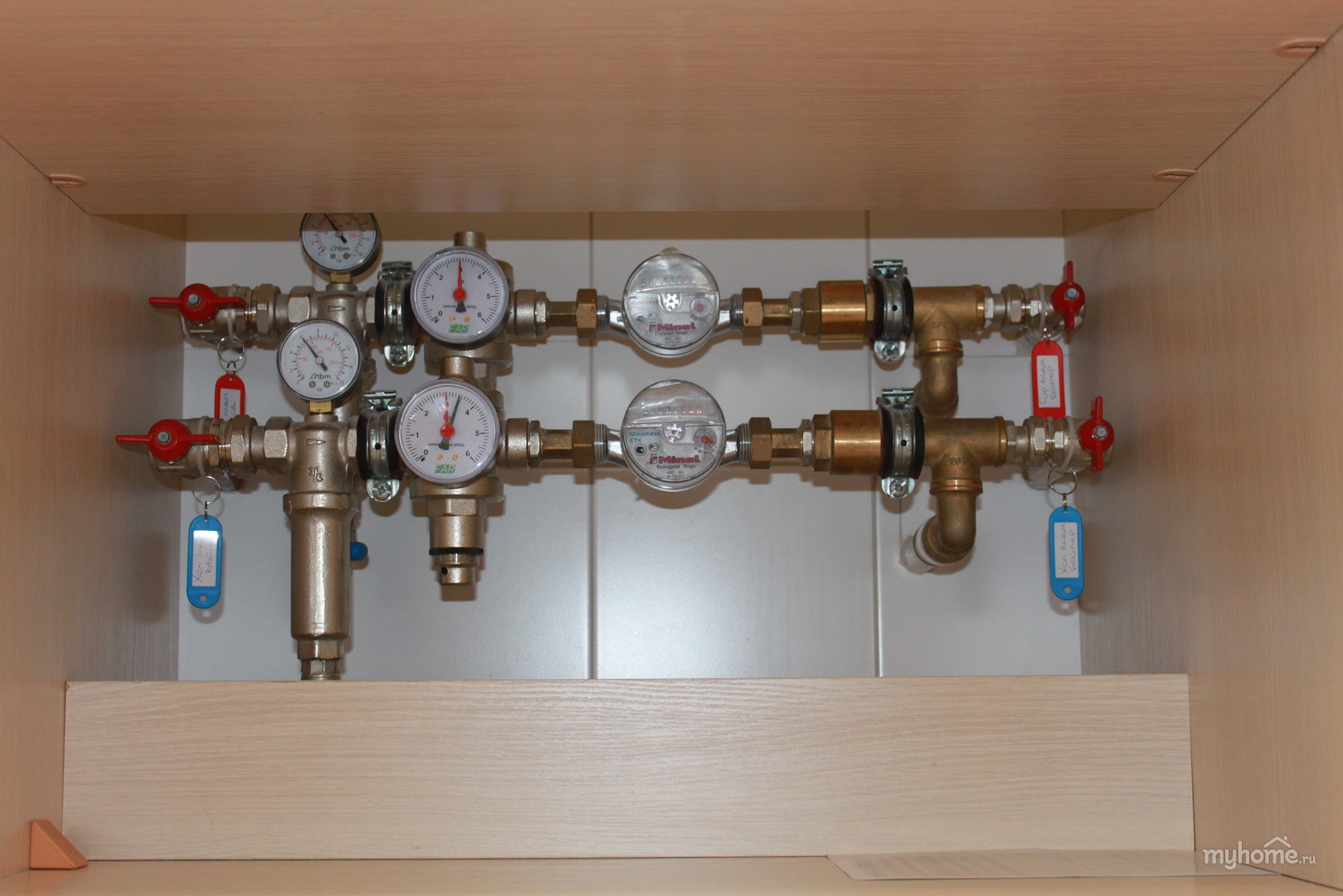

Устанавливаем водосчетчик с обратным клапаном
Монтаж обратного клапана воды совместно с прибором учета не вызывает никаких сложностей. Установка осуществляется с помощью резьбовых соединений, дополнительно уплотняемых фум-лентой либо герметиком на основе силикона. Клапан устанавливается сразу после счетчика для воды. После завершения работ его должен опломбировать представитель контролирующей организации.
При монтаже необходимо следить, чтобы направление потока воды совпадало с направлением открытия затвора. Для облегчения такой задачи производители наносят на корпус устройства стрелку, указывающую правильный ток жидкости.
Полезная статья? Оцените и поделитесь с друзьями!Для чего нужен обратный клапан в канализации
Вопрос, для чего нужен обратный клапан канализации, волнует многих начинающих мастеров. Для получения полноценного ответа нужно разобраться с особенностями изделия и сферой его применения.
Обратный клапан представляет собой запорное устройство, блокирующее обратный ход канализационных стоков. Оборудование используется в многоквартирных и частных домах, востребовано в офисных центрах.
В спокойном состоянии клапан перекрывает пропускное отверстие. При сливе воды проем освобождается, опорожняя канализационную систему.
Какой обратный клапан поставить на канализацию?
Производители предлагают множество канализационных клапанов. Изделия различаются исполнением, спецификой монтажа, параметрами эксплуатации. Внешний вид обратного клапана зависит от модели.
Выделяют несколько типов запорных канализационных устройств.
- Поворотные. Лепестковые модули, оснащенные гибкой мембраной. Она пропускает отходящие стоки, предотвращает обратный ход нечистот. Допускается наличие ручного затвора, полностью перекрывающего трубопровод.
- Подъемные. Приспособления с верхним расположением блокирующего механизма. Элемент имеет пружинный привод. При движении воды в правильном направлении он поднимается, при обратном ходе — опускается.
- Шаровые. Установки, оснащенные полимерными шарами. В спокойном положении они перекрывают канализацию, при сбросе воды — разблокируют ее. Изделия наиболее просты и доступны.
Изделия наиболее просты и доступны.Клапаны имеют горизонтальную и вертикальную ориентацию. Параметр определяет, какое пространственное положение может принять изделие.
Проверка качества клапанов
Перед установкой необходимо произвести осмотр устройства. Оно не должно иметь следующих дефектов:
- трещины и сколы;
- отсутствие уплотнительных элементов в надлежащих местах;
- некорректная геометрия.
Посредством клапана соединяются соосные участки трубы. Объединение частей системы, находящихся в различных плоскостях, негативно скажется на эффективности работы оборудования.
Как установить обратный клапан на канализацию?
Не каждый сантехник знает, как правильно установить обратный клапан на канализацию.
- подготовить место для размещения устройства;
- подвести магистральные линии;
- разместить клапан в надлежащем положении;
- зафиксировать изделие посредством штатных креплений.
Перед тем, как установить обратный клапан на канализацию, проверьте его работоспособность! Это исключит временные и финансовые потери.
Подбор оборудования для установки
Изначально стоит определиться, нужен ли обратный клапан в канализации? Изделие не стоит устанавливать на объектах, расположенных на высоких этажах. Они защищены от обратного хода стоков в силу естественных причин.
Второй шаг — узнать, какой обратный клапан поставить на канализацию. При подборе оборудования учитываются:
- диаметр магистрали;
- особенности приборов, подключенных к сети;
- тип стоков, отведение которых планируется осуществлять;
- параметры эксплуатации линии.
Правильный подбор клапана — залог беспроблемной работы канализации.
Для приобретения запорных устройств обратитесь в компанию «ЭкоМонтаж». Предприятие предлагает сертифицированное оборудование отечественного и зарубежного производства. В ассортименте решения для промышленных и частных сетей. Товар отгружается со склада организации, всегда есть в наличии.
Заказать консультацию
Ваше имя*
Ваш телефон*
Как отключить водопровод в квартире
Если вы проживаете в многоквартирном доме или таунхаусе, водопровод для подачи воды в вашу квартиру может находиться не перед входом в дом.
Как отключить водопровод в квартире?
Где-то еще будет запорный кран, который перекроет воду только в вашем блоке, оставив воду в других блоках или таунхаусах.
Вам нужно будет перекрыть подачу воды в ваш блок, если у вас произойдет аварийная утечка воды, а лопнула труба , протекающий кран или вам нужно провести техническое обслуживание ваших кранов и туалетов.
Если у вас есть утечка в вашей системе горячего водоснабжения , вы можете изолировать горячую воду в вашем водонагревателе, и вам не нужно отключать всю воду в вашем блоке. Чтобы узнать, как это сделать, ознакомьтесь с нашим блогом «, как отключить бак для горячей воды ».
Как изолировать воду только для моей квартиры или квартиры?
Изолировать воду только от вашего устройства очень просто.
Вам просто нужно знать, где находится ваш запорный клапан или кран. Это может быть прямо за дверью или даже в вашей прачечной.
Если вы не знаете, где найти запорный кран, мы рекомендуем вам обратиться к администратору комплекса, так как важно, чтобы вы знали эту информацию в случае чрезвычайной ситуации.
В этом видеоролике показано, как легко перекрыть подачу воды в ваш агрегат.
После того, как вы нашли запорный клапан/кран. Если он находится в земле, у него может быть крышка сверху. (см. рис.
Снимите крышку, чтобы получить доступ к крану или клапану.
Если кран или клапан плохо видны, вам, возможно, придется убрать все вокруг и удалить все листья и грязь, чтобы открыть доступ к крану.
Если изоляцией является клапан, то положение ВЫКЛ. соответствует ситуации, когда ручка крана НЕ находится на одной линии с трубой.
В зависимости от того, как он был установлен, наиболее вероятно, но не всегда, что вы повернете кран вправо, чтобы выключить его. (см. фото)
После того, как вы закрыли кран, войдите внутрь и убедитесь, что вода отключена.
Если кран не удалось открыть, он может быть заблокирован, и вам нужно будет связаться с местным сантехником, чтобы отремонтировать этот запорный кран в вашей квартире или таунхаусе.
Moyle Plumbing & Gasfitting при необходимости может вызвать аварийную службу в тот же день 0447 671 095 .
Мы предлагаем аварийную сантехнику от Брисбена до Голд-Коста, включая Логан-Сити, с 1983.
Похожие блоги
Узнайте, как отключить водопровод
Узнайте, как отключить газовый водонагреватель
Узнайте, что делать «Если у вас лопнула труба под кухонная мойка’
Ричард Мойл
Ричард работает сантехником в своем районе с 19 лет.
83.
Свяжитесь с нами —
Грызуны В вашем доме
Причины нанять профессионала для установки унитаза
Все о туалетах
Горячая вода, Ремонт протечки водыCheryl Moyle
0 лайковПочему вы должны знать, как отключить воду
Знание того, как отключить воду в вашем доме, квартире, многоквартирном доме или коммерческом здании, является важным знанием, которое необходимо каждому человеку.
Но многие люди не узнают, как это делать, пока не возникнет чрезвычайная ситуация.
Научившись отключать воду, вы сможете свести к минимуму ущерб в результате утечки.
Когда вам может понадобиться отключить воду?
- Прибор, такой как посудомоечная машина, стиральная машина или водонагреватель, дал течь
- Труба замерзла и лопнула
- Вы собираетесь покинуть территорию на длительное время
- Непонятная протечка затопила ваш дом или двор, и вы вызвали сантехника
Прежде чем отключить воду, решите, нужно ли вам отключить воду во всем доме или здании или только в одном приборе или приборе. Если лопнула труба, нужно отключить все вода. Но если течет, например, посудомоечная машина, нужно просто перекрыть воду этому прибору.
Лучшее время научиться отключать воду до протечки или аварийной ситуации!
Где найти главный водяной клапан для вашего дома или зданияЭтот главный запорный клапан можно установить в трех местах:
- В холодном климате главный запорный клапан обычно находится в подвале рядом с фасадом дома. или здание.
- В более теплом климате его можно прикрепить к внешней стене и подключить к счетчику воды.
- Клапан также может находиться в подземной коробке со съемной крышкой, которая находится на одном уровне с землей. Ваш счетчик воды также будет находиться в этой коробке.
или здание.Если вы находитесь в квартире, многоквартирном доме или коммерческом здании, вам может потребоваться попросить своего домовладельца или обслуживающий персонал показать вам главный клапан. Возможно, на все здание всего один вентиль.
Задвижки и шаровые краныПосле того, как вы найдете клапан, определите тип запорного клапана. Существует два основных типа клапанов. Задвижка открывается или закрывается поворотом круглой ручки, как на наружных кранах. Шаровой кран чаще встречается в новых конструкциях и имеет рычажную рукоятку.
Задвижку следует многократно поворачивать, пока она полностью не откроется или не закроется.
Поверните по часовой стрелке, чтобы закрыть, против часовой стрелки, чтобы открыть.
Рычаг шарового крана поворотный 90 градусов, чтобы открыть или закрыть его. Когда ручка клапана выровнена с трубой, она открыта. Когда он перпендикулярен трубе, он закрыт.
Для поворота некоторых основных запорных клапанов требуется специальный инструмент, называемый ключом метра . Это доступно в магазинах товаров для дома. Если ваш главный выключатель не имеет ни одной из описанных выше ручек, сфотографируйте его в магазине товаров для дома и попросите помощи.
Запорные клапаны для приборов и приспособленийЗапорные клапаны устанавливаются на линиях водоснабжения, ведущих к приборам и бытовым приборам, таким как раковины, туалеты и душевые. Преимущество знания того, где находятся эти запорные клапаны, заключается в том, что если есть проблема с одним прибором, вы можете перекрыть этот поток воды, но сохранить подачу воды в остальную часть дома.
Вот где искать эти клапаны (закрыть, повернув по часовой стрелке, открыть, повернув против часовой стрелки):
- Смесители на кухонных и ванных раковинах : Запорные вентили обычно располагаются под раковиной. Там будет два клапана, один на горячее и один на холодное.
- Туалеты: Найдите на стене за туалетом водопроводную трубу, ведущую в бачок. На этой трубе будет одна ручка.
- Посудомоечные машины : Запорный кран часто располагается под кухонной раковиной рядом с запорными клапанами для смесителей.
- Холодильники : Расположение клапана зависит от производителя. Обязательно выключите льдогенератор, прежде чем начать поиски. Если в вашем доме есть подвал, отключение, вероятно, представляет собой устройство, называемое 9.0145 седельный клапан , прикрепленный к вашей водопроводной трубе в подвале (или подполье). Это будет приземистый кусок трубы, прикрепленный к водопроводной трубе с ручкой, которая позволит вам включать и выключать воду. Выключатель может быть и под раковиной.
Там будет два клапана, один на горячее и один на холодное.
