Установка насоса для отопления

    В этой статье на основе анализа советов многих собственников частных домовладений изложена информация о том, что как правильно осуществить врезку циркуляционного насоса в отопительную систему жилища. В конце статьи четко указана последовательность работ, которые необходимо выполнить для установки циркулирующего насосного агрегата.
    У многих владельцев загородных домов и коттеджей, которые оборудованы автономными системами отопления, иногда может возникать проблема, касающаяся неравномерного обогрева жилища. Иначе говоря, обогревательные радиаторы нагреваются неравномерно, особенно это касается дальних комнат дома.
    Как правило, устранение этой проблемы можно осуществить двумя основными путями:
        •    магистральный трубопровод отопления заменяется трубами большего диаметра, иначе говоря, по сути, происходит монтаж новой отопительной системы;
        •    в существующую систему отопления производится врезка нагнетательного насосного агрегата.
    Анализируя указанные методы осуществления равномерного распределения теплоносителя по системе отопления, логично прийти к выводу, что первый способ является весьма практичным, однако замена труб произведет к значительным денежным затратам. Второй же путь является достаточно эффективным, так как установку насоса произвести сравнительно просто, при этом затраты будут значительно меньше.
    Поэтому в этой статье мы постараемся максимально подробно рассказать о том, как правильно установить насос в отопительную систему, а также дадим много рекомендаций и советов, касающихся данного вопроса.

    Какие существуют системы отопления.

    Прежде всего, перед тем, как устанавливать насос, необходимо знать, что отопление в  частных домах, как правило, оборудуют согласно следующим схемам:
        •    однотрубная отопительная система эффективна тем, что теплоноситель все время движется по магистралям, при этом обогревательные элементы нагреваются равномерно;
        •    двухтрубное отопление функционирует таким образом, что теплоноситель подается в систему через входящий трубопровод, а остывшая вода выводится через обратную магистраль.
    Принцип действия этих видов систем можно проиллюстрировать с помощью следующего рисунка.

Рис 1. Схема систем отопления.

    Стоит также знать, что в зависимости от способа движения теплоносителя, системы обогрева дома принято разделять на следующие виды:
        •    отопление с естественной циркуляцией, иначе говоря, вода в системе движется под действием конвективного течения, при этом расположение труб должно тщательнейшим образом быть просчитанным;
        •    отопительная система с принудительной циркуляцией характеризируется тем, что движения теплоносителя осуществляется на основе функционирования насоса.
    В данном случае нас интересует отопление с принудительным движением теплоносителя, так основой такой системы является циркулирующий насосный агрегат.

    Что собой представляет циркуляционный насос.

    Насосный агрегат этого вида является достаточно специфическим устройством, которое состоит из следующих конструктивных элементов:
        •    корпус насоса, который, как правило, изготавливается из чугуна, стали, латуни или бронзы, то есть из таких материалов, которые имеют хорошие нержавеющие свойства;
        •    ротор изготовляется из стали либо с керамики;
        •    роторный вал оснащен колесом с лопастями или крыльчаткой;
        •    приводом насоса является электродвигатель, который в зависимости от модели агрегата может иметь различную мощность.

    Какие существуют виды.

    Ознакомившись с устройством циркуляционного насоса, важно перед выбором агрегата этого вида знать о том, что существуют следующие его виды:
        •    особенностью помпы «сухого» типа является то, что ротор не взаимодействует непосредственно с перекачиваемой жидкостью, причем он отделен от рабочей камеры насоса специальными уплотнительными кольцами;
        •    ротор агрегата «мокрого» типа при работе контактирует с теплоносителем, который одновременно является и смазкой для всех узлов помпы.
    При выборе циркуляционного насоса определенного вида, стоит знать некоторые их особенности:
        •    агрегат «сухого» типа имеет высокий коэффициент полезного действия, однако при функционировании он имеет достаточно высокий уровень шумности;
        •    «сухой» насос требует постоянного наличия смазки, а это, в свою очередь, требует тщательного обслуживания агрегата;
        •    помпа «мокрого» типа имеет в среднем коэффициент полезного действия до 50%, но функционирует практически бесшумно, что является прекрасным вариантом насоса для бытовых отопительных систем;
        •    «мокрый» агрегат имеет модульную конструкцию, что позволяет заменять вышедшие из строя узлы, без демонтажа циркуляционной помпы в целом.

    Что нужно для врезки насоса в отопительную систему.

    Как мы уже указывали, подключение циркуляционного насосного агрегата в отопительную систему не предоставляет большой сложности. Чтобы упростить монтаж агрегата, нужно заранее приготовить все необходимые детали и инструменты, список которых заключается в следующих важных моментах:
        •    непосредственно сам циркуляционный насос;
        •    фильтр теплоносителя;
        •    обратный клапан;
        •    запорный шаровой кран;
        •    соединительная арматура в виде муфт и контргаек;
        •    байпасный обвод;
        •    набор слесарных инструментов.
    Приготовив все необходимое, можно непосредственно приступать к монтажу насосного агрегата.

    Порядок установки циркуляционного насоса.

    Монтаж циркулирующей помпы в отопительную систему заключается в следующих важных моментах:
    1.    Как правило, выбор места установки насоса возможен в двух вариантах:
        •    на исходящем магистральном трубопроводе, непосредственно, после обогревательного котла;
        •    на «обратке», но только перед котлом.
    Совет! Лучше всего циркуляционный насос устанавливать на обратном трубопроводе! Такое расположение агрегата позволит без препятствий выводить воздух из отопительной системы!
    2.    Подготовка места для установки циркулирующей помпы заключается в следующих важных моментах:
        •    выключить котел;
        •    дать остыть отопительной системе;
        •    место врезки стоит перекрыть запорной арматурой, если этого не сделать, то тогда придется сливать всю воду из отопительной системы, а это – весьма трудоемкий процесс.
    3.    Монтаж байпаса. Прежде всего, стоит понимать, что байпас – это отрезок трубопровода, который идет параллельно магистрали системы отопления, причем диаметр этого обвода должен быть меньше размера основной трубы.
    На байпасе закрепляются:
        •    циркуляционный насос;
        •    фильтр;
        •    обратный клапан.
    При этом важно понимать, что байпас врезается в отопительную систему после того, как на нем установлены все вышеперечисленные элементы.
    Для наглядного понимания, что представляет собой байпас, и как на него устанавливаются все элементы, можно рассмотреть на следующем рисунке.

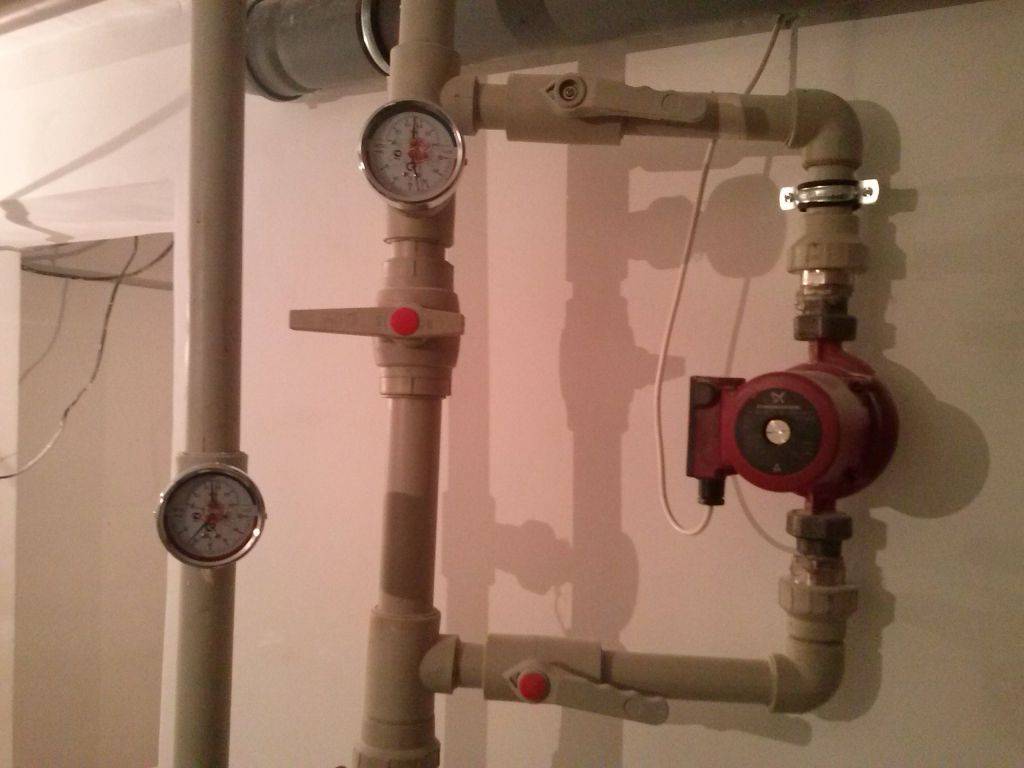

Рис 2. Правильно смонтированный байпас.

    4.    Установка запорной арматуры производится для того, что в случае выхода из строя насоса или другого элемента системы, можно было перекрыть движение теплоносителя, и спокойно заменить вышедший из строя узел.
    Таким образом, в этой статье мы указали главные аспекты установки циркуляционного насоса в отопительную систему.
    Для большей убедительности о правильной установке агрегата этого вида, можно просмотреть видео, размещенное на следующей странице:
https://www.youtube.com/watch?v=RQg3VMuCFh8

Надеемся, что воспользовавшись наши рекомендациями, вы с уверенностью установите насос в систему отопления, а это, в свою очередь, обеспечить ваше уютное жилище ласковым теплом!

Как правильно установить циркуляционный насос в систему отопления

Установка циркуляционного насоса для отопления — как правильно поставить

4 (80%) голосов: 1

Для частных домов с автономной отопительной системой с естественной циркуляцией свойственна одна общая проблема. Тот факт, что теплоноситель циркулирует по системе неравномерно приводит к тому, что отопительные приборы прогреваются неравномерно. Справиться с такими нюансами поможет установка циркуляционного насоса.

• Монтаж циркуляционного насоса в систему отопления
• Куда монтировать насос — на подачу или в обратку?
• Подключение циркуляционного насоса к электросети
• Количество насосов
• Правила эксплуатации

В статье мы расскажем, как подключить циркуляционный насос в систему отопления.

Циркуляционный насос в системе отопления

Монтаж циркуляционного насоса в систему отопления

Правильная установка циркуляционного насоса в систему отопления предполагает его монтаж через обводную трубу — байпас. В данном случае при отключении электрической энергии система перейдет на естественную циркуляцию без трудностей. Для того, чтобы осуществить пуск воды напрямую, достаточно перекрыть вентили на байпасе.

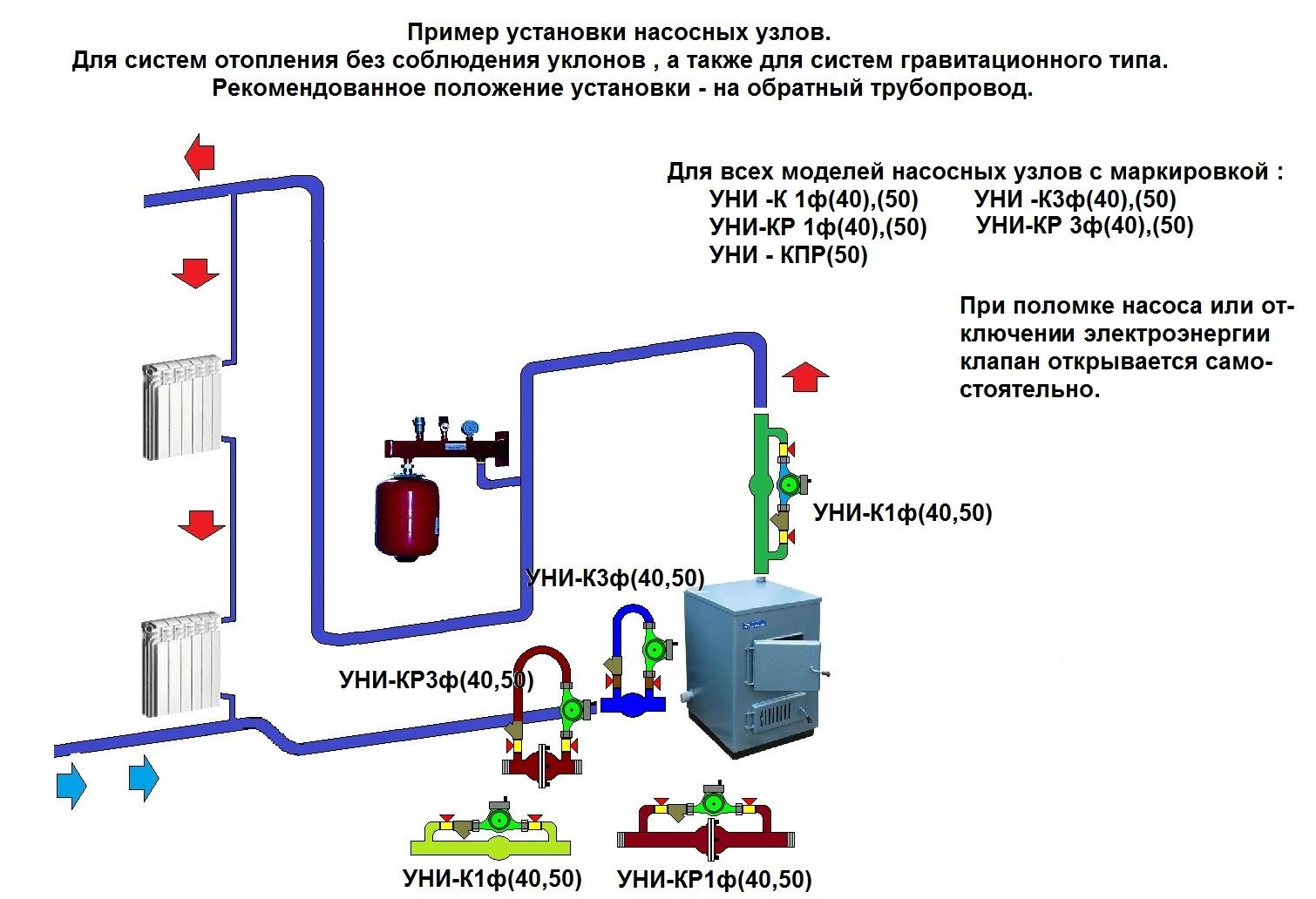

Установка циркуляционного насоса на байпасе

Многие пользователи постоянно задаются вопросом: где ставится циркуляционный насос в системе отопления?
Монтируется он на обратную трубу между крайним радиатором и отопительным котлом. Обусловлено это тем, что насос не толкает воду, а всасывает ее.

Под влиянием горячего теплоносителя в подающей трубе его элементы очень быстро ломаются. Посреди насоса и котла монтируются только манометр, термометр и клапан сброса давления. На байпасе устанавливается фильтр.

В любой отопительной системе скапливается большое количество различного мусора: окалин, ила и т.д. Если пренебречь установкой фильтра, то крыльчатка насоса очень быстро засорится, и как итог — выход оборудования из строя.

О назначение фильтра-грязевика можно прочитать здесь.

Очень важно правильно поставить насос циркуляционный для отопления. Именно поэтому, выполняя эту процедуру, необходимо воспользоваться следующими рекомендациями:

1. Если врезка выполняется в уже функционирующую сеть, то перед тем, как осуществлять ее, необходимо слить всю воду из системы. Трубопровод при этом необходимо хорошо промыть.
2. После того, как установка будет завершена, систему нужно снова заполнить водой.
3. Все соединения обязательно промазываются герметиком.
4. На последнем этапе нужно открыть центральный винт на корпусе насоса и выпустить из него лишнее количество воздуха.

Именно таким образом осуществляется подключение циркуляционного насоса к системе отопления.

Куда монтировать насос — на подачу или в обратку?

Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.

Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:

• температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
• плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
• статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.

Иногда человеку доводится попасть в котельную, которая обеспечивает центральное отопление квартир, и видит, что устройства, использующиеся там, врезаны в обратку. Исходя из этого, он делает вывод, что такое решение — верное, не принимая во внимание тот факт, что в других котельных насосы могут стоять и на подающей трубе.

Специалисты отвечают на описанные утверждения следующим образом:

1. Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
2. Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
3. На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.

Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.

Положение циркуляционного насоса при монтаже

В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой. Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой. Далее процесс будет выглядеть следующим образом:

1. Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
2. В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
3. Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
4. Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.

В дешевых теплогенераторах, которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.

Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.

Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.

Подключение циркуляционного насоса к электросети

Если вы применяли способ монтажа, который мы описывали выше, то вал циркуляционного насоса будет находиться в горизонтальном положении. В таком случае в нем не будет собираться воздух, который мешает смазке подшипников.

Помимо всего прочего, устанавливая агрегат, обязательно нужно следить за тем, чтобы клеммная коробка была размещена сверху. Подключать циркуляционный насос к электричеству необходимо при строгом соблюдении правил безопасности.

Кабель питания должен иметь штекер или выключатель. Минимальная дистанция между осями контактов составляет — 3 мм. Сечение кабеля — не менее 0,75 мм. Безусловно, подключение насоса должно производиться к розетке с заземлением.

Количество насосов

Чаще всего в отопительную систему частного дома монтируется один циркуляционный насос. Мощности выпускаемых сегодня агрегатов вполне хватает для обеспечения оптимальной скорости течения теплоносителя.

Два насоса монтируются в систему в тех случаях, когда общая длина труб выше 80 м.

Правила эксплуатации

Сегодня выпускаются надежные насосы, которые характеризуются длительным сроком эксплуатации. Однако, безусловно, как и любой другой агрегат, циркуляционный насос может выйти из строя. Способствовать этому может ряд причин:

• слишком сильная/слабая подача воды;
• устройство работа в случае, когда теплоносителя в системе нет;
• при длительном простое;
• когда нагрев воды сильно превышает норму (свыше 65°С).

Подводя итог всего вышеописанного стоит отметить, что циркуляционный насос — неотъемлемое звено системы отопления дома. С таким устройством вы будете защищены от всевозможных ошибок, которые впоследствии могут привести к мелким и крупным неприятностям. Выполнить монтаж циркуляционного насоса вы можете как с помощью специалистов, так и самостоятельно. Главное, четко следовать правилам инструкции.

Теги: монтаж системы отопления

Как установить тепловой насос (шаг за шагом)

3 марта 2023 г. 20 февраля 2023 г.

Вы ищете лучший способ обогрева и охлаждения вашего дома? Тепловой насос является одним из наиболее эффективных средств регулирования температуры в вашем доме. С тепловым насосом вы можете легко управлять своими потребностями в отоплении и охлаждении.

Установка теплового насоса проста, но требует много шагов. Тем не менее, между подготовкой и очисткой лучше всего нанять профессионала для установки теплового насоса. Если вам интересно, что происходит во время процесса, мы здесь, чтобы дать вам пошаговое руководство по установке теплового насоса.

Что такое тепловой насос?

Тепловой насос — это энергоэффективная машина, которая охлаждает и обогревает дом. Насос переносит тепло с улицы в помещение. Эта система позволяет обогревать дом зимой и охлаждать его в летнюю жару. Он автоматически перемещает теплый или холодный воздух в зависимости от потребностей вашего дома и температуры наружного воздуха.

Домовладельцы могут выбирать между воздушными тепловыми насосами, водными источниками и геотермальными тепловыми насосами. Воздушные тепловые насосы являются наиболее распространенными и могут повысить энергоэффективность вашего дома.

На что следует обратить внимание перед установкой нового теплового насоса

Перед покупкой теплового насоса вам необходимо учесть несколько факторов, которые помогут вам выбрать правильный тепловой насос для вашего дома.

Старые дома с плохой изоляцией, утечками воздуха или низкой эффективностью могут плохо подходить для теплового насоса. Учитывая это, вам нужно будет сделать системы отопления и охлаждения вашего дома более эффективными, чтобы получить максимальную отдачу от установки теплового насоса.

Неудивительно, что большие дома нуждаются в более мощном тепловом насосе для максимальной эффективности. Меньшие тепловые насосы будут с трудом проталкивать тепло через большую систему воздуховодов. Вам нужно поговорить с профессионалом, чтобы определить правильный размер для вашей собственности.

Подготовка к установке нового теплового насоса

Тепловые насосы оснащены внутренними и наружными блоками, такими как кондиционер внутри помещения. Внешний компонент требует некоторого планирования с вашей стороны, прежде чем вы сможете установить новый тепловой насос.

• Если у вас есть ассоциация домовладельцев (ТСЖ), вам может потребоваться разрешение перед любыми улучшениями дома.
• Убедитесь, что в вашем доме есть место для теплового насоса и оборудования, необходимого для его установки.
• У вас должен быть четкий график процесса установки, чтобы он не мешал вашей повседневной жизни.
• Будьте готовы к тому, что в вашем доме не будет тепла или холода до завершения монтажных работ.
• Перед размещением нового теплового насоса выровняйте пространство и установите композитную прокладку.

Отключение старого теплового насоса

Ваш тепловой насос содержит опасные хладагенты, и выпуск этих химических веществ в атмосферу является незаконным. Это означает, что подрядчики должны следовать определенным стандартам EPA при отключении и удалении старого теплового насоса. Профессиональный установщик будет использовать машину для сбора хладагента для безопасного удаления.

После этого рабочие отключают и устанавливают новые электрические провода для теплового насоса.

Установка системы теплового насоса

Теперь, когда старая система благополучно удалена, пришло время установить новую. Давайте рассмотрим эту важную часть установки теплового насоса.

Снятие змеевика внутреннего испарителя

Внутри вашего дома змеевик внутреннего испарителя соединяется с линиями хладагента системы теплового насоса. Профессионалы удалят это устройство в процессе установки.

В большинстве домов используются два типа змеевиков испарителя: в кожухе и без кожуха. Змеевик испарителя без кожуха особенно чувствителен, а это означает, что перед установкой необходимо предпринять дополнительные меры для его защиты. Большинство технических специалистов предлагают использовать змеевик в кожухе, поскольку кожух уже является частью изделия.

Комплекты линий, проводка и клапаны

После замены змеевика испарителя монтажники демонтируют существующие линии хладагента. По этим медным линиям хладагент проходит между тепловым насосом и вашим домом. Подрядчик HVAC приваривает линии к новому тепловому насосу, чтобы обеспечить герметичное соединение.

Проводка термостата проверяется и при необходимости обновляется. Также имеется клапан, который позволяет системе переключаться с нагрева на охлаждение и обратно. Установщик может проверить, не нуждается ли клапан в замене.

Затем тепловой насос подключается к электрической системе вашего дома. После подключения пришло время настроить термостат, активировав нагрев и охлаждение насоса.

Внешний блок

Наружный блок — это центральная часть системы теплового насоса. Он большой и может весить до 300 фунтов. Большинство установщиков поднимают внешний блок над композитной прокладкой. Такой подход снижает риск попадания снега и льда в змеевики агрегата.

Перед установкой новой системы вам необходимо заменить старый блок.

Сколько времени занимает установка?

Обычно для полной установки теплового насоса требуется около восьми часов. Погода часто увеличивает время процесса установки. Другие проблемы, которые могут продлить процесс, включают переделку воздуховодов, проблемы с электричеством в вашем доме и установку дополнительных аксессуаров.

Имейте в виду, что ваш дом не будет иметь доступа ни к отоплению, ни к охлаждению, пока работа не будет завершена.

Процесс очистки и закрытия тепловых насосов

После завершения установки пришло время очистить и протестировать тепловой насос. Устройство проходит этап ввода в эксплуатацию после включения. Это длится до 45 минут, в течение которых насос работает и пропускает хладагент по всей системе.

Установщик проверяет функции обогрева, охлаждения и оттаивания систем теплового насоса. Они также проверят термостат и другие системы.

После успешного тестирования подрядчики очищают территорию и убирают весь мусор из вашего дома. После завершения работ область теплового насоса должна выглядеть безупречно.

Наконец, вы получите пошаговое руководство по технике безопасности, обслуживанию, эксплуатации термостата и другие инструкции.

Установка теплового насоса. Заключение

Теперь вы знаете, как установить тепловой насос. Тепловой насос — один из лучших способов обогрева и охлаждения дома при одновременном снижении потребления электроэнергии.

Это может снизить вашу зависимость от кондиционера и природного газа. А снижение энергопотребления имеет финансовый смысл, поскольку вы можете сэкономить деньги на счетах за коммунальные услуги.

Наша опытная команда по установке систем отопления, вентиляции и кондиционирования готова установить ваш новый тепловой насос уже сегодня. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию.

Категории Без категорий

Как установить новый тепловой насос (обзор с иллюстрациями)

29 мая 2012 г. | Итан (электронная почта) |

Добро пожаловать в нашу последнюю версию Pro-Follow! На прошлой неделе я провел время с местным специалистом по системам отопления, вентиляции и кондиционирования воздуха Чаком Томпсоном из County Comfort, когда он и его команда заменили тепловой насос. Чака вызвали, потому что примерно через 15 лет старый тепловой насос вышел из строя. Для этой работы они установили новый, 15 SEER, 5-тонный тепловой насос Bryant.

Шаг 1: Отсоедините старый внутренний блок

Для начала бригаде Чака нужно было демонтировать старую систему, и они начали с отключения выключателя и разборки внутреннего блока, чтобы облегчить его демонтаж.

Это старая катушка, и вы можете увидеть признаки ржавчины.

Старый вентилятор тоже был в плохом состоянии.

Вот посмотрите на старую кастрюлю.

Pro-Tip: В более новых устройствах часто используется поддон из стекловолокна, чтобы исключить возможность появления ржавчины. Однако сковороды из стекловолокна имеют тенденцию трескаться от воздействия тепла с течением времени.

После удаления внутренностей старый корпус было намного проще отсоединить от подающего и возвратного вентиляционных отверстий и дренажной линии.

Ребята постарались спасти трубопроводы охлаждающей жидкости, потому что они смогут повторно использовать их для новой системы.

Шаг 2: Отсоедините старый наружный блок

Наружный блок был быстро демонтирован путем перерезания линий высокого давления и всасывания, отключения питания и перерезания проводов термостата.

Шаг 3. Установите новый наружный блок на место

Профессиональный совет: Из-за возросшей конкуренции многие производители включают 10-летнюю гарантию на стандартные детали для зарегистрированных продуктов.

Наружный блок поднимается над землей на эти четыре ножки.



Шаг 4. Укладка нового поддона

Предыдущий внутренний блок был подвешен на цепях, а новый блок будет установлен на этот поддон, который имеет небольшие крепления для снижения шума от вибрации и встроенное сливное соединение.

Чак ​​использовал 2×4, чтобы установить высоту таким образом, чтобы новый внутренний блок находился на одной линии с воздуховодом.

Этап 5: Промывка линий охлаждающей жидкости

В новой системе будет использоваться охлаждающая жидкость R410a (а не R-22), а Чак использовал R-11 для промывки комплектов линий

Шаг 6: Подсоедините проводку термостата

Вернувшись на улицу, ребята начали подключать наружный блок, и они начали с проводки термостата.

Шаг 7: Подключение питания

Затем они подали питание через разъем и вверх через заглушку.

На рисунке ниже вы можете видеть две клеммы рядом и заземление справа.

Шаг 8: Установите фильтр-осушитель и припаяйте линию высокого давления

Все линии охлаждающей жидкости HVAC должны быть припаяны, и команда Чака начала с установки фильтра-осушителя и линии высокого давления. Фильтр-осушитель удаляет загрязнения и влагу.

Сначала ребята всухую монтируют все комплектующие для ЛВД.

Затем они зажгли ацетиленовую горелку и подготовили припой.

Pro-Tip: Использование горелки для изгиба стержня припоя под углом 90° облегчает маневрирование стержня на место.

Этап 9: Пайка линии всасывания

После линии высокого давления команда Чака припаяла линию всасывания.

Шаг 10: Размер нового внутреннего блока

Вернувшись внутрь, команда Чака измеряла размер нового блока и работала над тем, чтобы обеспечить правильное соединение подающего и обратного воздуховодов.

Pro-Tip: Более новые устройства имеют более высокий рейтинг эффективности за счет увеличения количества катушек. Это означает, что новые блоки обычно больше по размеру и могут не помещаться в том же месте, что и старые.

В итоге им пришлось обрезать часть воздуховода, а на фото ниже часть предварительно изолированного воздуховода, найденного по всему дому.

Шаг 11: Установка нового внутреннего блока

Так же, как при снятии старого блока, были удалены некоторые компоненты, чтобы его было легче установить на место. На изображении ниже показано, как новый блок упирается в возвратное отверстие, и вы едва можете увидеть кусок листового металла, закрепленный сверху, чтобы сузить отверстие до нужного размера.

Внутренние змеевики предназначены для вертикальной или поперечной установки, и вы можете увидеть два разных поддона для каждой конфигурации. Воздушный фильтр помещается в эту узкую прорезь справа сразу после возврата воздуха.

Pro-Tip: Производители создают давление в змеевиках азотом, чтобы убедиться в отсутствии утечек, и когда вы снимаете заглушки, вы можете услышать, как азот выходит из системы.

Рядом со змеевиком находится вентилятор, который нагнетает воздух через приточный воздуховод.

Этап 12: Пайка линий высокого давления и всасывания

На этом этапе бригада Чака использовала ручной трубогиб, чтобы аккуратно согнуть медные линии на место.

Далее припаяли линии высокого давления и всасывания, установили втулки (после остывания труб).

Шаг 13: Откачка трубопроводов охлаждающей жидкости

Снаружи ребята устанавливают вакуумный насос для откачки комплекта трубопроводов.

Обычно они дают насосу поработать не менее 15 минут и ориентируются на -30 фунтов на квадратный дюйм на линии всасывания. После запуска насоса они оставляют манометры в покое, чтобы убедиться в отсутствии точечных утечек. После этого заправляют магистральный комплект фреоном согласно инструкции производителя.

Pro-Talk : Фреон R410A продается под торговой маркой Puron.

Шаг 14. Подсоединение дренажа и аварийного отключения

Затем группа Чака выполнила соединения из ПВХ для дренажной линии и установила механизм аварийного отключения на поддоне.

Шаг 15: Подключение питания

Ребята повторно использовали старую проводку для подключения питания к блоку, и, к сожалению, у меня нет хороших фотографий этого шага.
