Как сделать обратный клапан для вентиляции своими руками: инструкция по сооружению самоделки

Содержание

Главное предназначение системы вентиляции заключается в обеспечении притока свежего воздуха в помещение, параллельно удаляя отработанные воздушные массы. Однако довольно часто случается так, что вентиляционная система не справляется со своей прямой обязанностью, из-за чего вместо чистого воздуха внутрь жилья проникают посторонние запахи из соседних квартир и подъезда.

Единственное решение – установка обратного клапана для обеспечения полноценной вентиляции. Согласитесь, несколько нецелесообразно тратить деньги на покупку конструкции, которую вы можете соорудить самостоятельно. Опираясь на пошаговую инструкцию, вы сможете смастерить обратный клапан для вентиляции своими руками с использованием подручных средств.

Далее в статье будут представлены самые распространенные типы обратных клапанов, особенности их монтажа и выбор подходящей конструкции для квартиры. Разобравшись в принципе работы и конструктивных особенностях обратного клапана, вы сможете самостоятельно соорудить конструкцию и установить ее.

Принцип работы обратного клапана

Конструкция клапана представляет собой защитное устройство для предотвращения появления обратной тяги вентиляции в квартире. Пропуская приток свежего воздуха в нужном направлении, клапан тормозит обратное движение потока.

Главное преимущество конструкции заключается в ее автоматическом срабатывании.

В системах вентиляции клапан препятствует попаданию воздуха из общего вентканала в отдельные комнаты. Такие конструкции работают в системах, как с естественной, так и с механической тягой.

Подобные ситуации могут возникнуть вследствие появления следующих проблем:

• неправильная установка вытяжной трубы;
• недостаточное поступление свежего воздуха в систему;
• установка принудительной вентиляции в одной из квартир;
• неисправность обратного клапана.

Главным конструктивным элементом обратного клапана является затвор. При правильной установке клапана, затвор должен открываться под давлением воздушного потока только в одном направлении.

При движении воздуха не из комнаты, а внутрь нее, затвор автоматически закрывается.

Конструктивные особенности обратного клапана

Зачастую обратные клапаны изготавливаются в форме диска, при этом они могут быть разных размеров и конфигурации сечения.

При необходимости устройство может быть оснащено подогревом, однако оно подойдет только для вентиляционной системы с электрическим приводом. Главное преимущество клапана с подогревом – предотвращение образования конденсата в системе, и, следовательно, наледи в холодное время года.

На современном рынке существует всего четыре основных вида конструкции обратного клапана. Каждая из них имеет своих плюсы и минусы, которые следует обязательно учитывать при выборе той или иной конструкции под свою вентиляционную систему.

Вариант №1 – одностворчатая конструкция

Конструкция представляет собой заслонку, закрепленную на горизонтальной оси, которая под воздействием воздушного потока открывает и закрывает проход. Так, отработанный воздух удаляется в вытяжную часть системы.

При отсутствии движения воздуха внутри помещения или при обратной тяге створка клапана не будет открываться.

Одностворчатый клапан уместнее всего использовать при естественном вентилировании помещения, поскольку для открытия клапана достаточно даже минимального воздушного потока.

Такая конструкция в свою очередь может быть в двух типов. В первом случае ось, на которой закреплен затвор, монтируется со смещением относительно центра воздушного канала, а в другом – внутри и снаружи ставится противовес.

В процессе вертикальной или горизонтальной установки рекомендуется использовать уровень. При неправильном монтаже клапан будет закрываться неплотно, из-за чего он не сможет защитить помещение от обратной тяги.

Если установить одностворчатый клапан вблизи отопительной батареи, то поступающий с улицы воздух будет сразу же нагреваться. Это позволит значительно повысить уровень температуры в помещении, а значит, сократить расходы за отопление.

Вариант №2 – двустворчатый клапан

Из-за своего принципа работы такой клапан получил название “бабочка”. В центре круглого отверстия – ось с двумя заслонками, которые возвращаются в исходное положение посредством небольших пружин.

Монтаж “бабочки” не требует особых подготовок, поскольку такую конструкцию можно устанавливать под любым углом.

Зачастую такие устройства применяются в принудительной вентсистеме с вытяжкой. При отключении механической вытяжки, створки, оснащенные пружинами, возвращаются в первоначальное положение, плотно перекрывая все сечение канала.

Единственное, что необходимо сделать перед установкой двустворчатого клапана – это проверить чувствительность шторок. Если давления воздуха в вентиляционном канале недостаточно для такой конструкции, то лучше выбрать другой тип клапана.

Такой тип обратного клапана зачастую устанавливается в постройках с крупногабаритной системой вентиляции.

Вариант №3 – инерционный клапан

Такой тип клапана представляет собой специальные жалюзи, которые ставятся на вентиляционную решетку. Как и одностворчатый клапан, инерционная конструкция работает по гравитационному принципу. Отличие между этими двумя конструкциями только в количестве и размере створок.

Они свободно поднимаются, и меняют свой угол в зависимости от силы воздушного давления. Опускаются жалюзи только под собственной тяжестью, что возможно только в том случае, если вентилятор перестает работать.

Такая гравитационная решетка устанавливается при горизонтальном движении воздуха. Как и “бабочка”, инерционный клапан монтируется только в вентиляционной системе принудительного типа.

В основном, на рынке представлены жалюзи стандартных размеров, полностью соответствующие величине короба для вытяжки и отверстиям для естественной вентиляции.

При необходимости, такой вытяжной клапан можно соорудить своими руками, улучшив функциональность устройства при помощи пружины или мембраны.

Вариант №4 – мембранный тип клапана

Устройство представляет собой гибкую пластину, которая сгибается под воздействием притока воздуха. Для открытия и закрытия клапана достаточно даже небольшого притока, однако в данном случае многое также зависит от правильности монтажа конструкции.

По своему принципу работы мембранный клапан напоминает “бабочку”, однако с более скромными характеристиками.

Перед установкой гибкой мембраны следует учитывать величину обратной тяги в вентиляционном канале, поскольку существует высокая вероятность деформации клапана.

При наличии сильной тяги лучше выбрать любой другой вид конструкции, дабы уберечь себя от дополнительных затрат сил и денег. В данном случае все зависит от размера помещения и силы притока воздуха.

Обратный клапан мембранного типа – идеальный вариант для небольших домов и подъездов. В отличие от трех предыдущих клапанов, мембранный тип можно соорудить самостоятельно, без помощи мастера.

В следующем разделе будет представлена подробная инструкция, которая поможет вам сделать обратный клапан своими руками.

Инструктаж по самостоятельному сооружению клапана

Как вы уже поняли, для создания вентиляционной системы с защитой от обратной тяги совсем необязательно покупать готовую конструкцию. Конечно, полностью обойтись без затрат не получится, поскольку вам придется купить вытяжной вентилятор. Именно он станет основой для обратного клапана.

Перед началом работ вам следует подготовить все необходимые инструменты и материалы. Так, для сооружения мембранного клапана вам понадобится кусок пластика и толстая полиэтиленовая пленка. Также важно сразу подготовить дрель, саморезы, резиновые прокладки и клей.

Чтобы понимать, как правильно сделать обратный клапан для вентиляции своими руками, важно ознакомиться со следующей инструкцией.

Из плотного пластика выпиливаем пластину строго по форме отверстия вентиляционного канала. Собственно, это и будет основа будущего клапана.

Далее по краям высверливаем несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.

В центре пластины также просверливаем несколько отверстий, через которые будет выводиться отработанный воздух. Их количество вам также придется определить самостоятельно, опираясь на личные потребности. Чем больше отверстий в центре пластины, тем больше будет пропускная способность клапана.

Далее закрепляем вытяжку к готовому основанию. Для начала на месте соединения понадобится установить резиновую прокладку, и только после этого можно будет зафиксировать вентилятор. Это позволит обеспечить необходимую герметичность, а значит, улучшить качество работы клапана.

Чтобы избежать назойливого шума, исходящего от вентилятора в процессе работы, рекомендуется подложить небольшие кусочки резины под крепежи устройства.

Из толстой полиэтиленовой пленки делаем створки для клапана. Прежде всего, понадобится подрезать пленку до размеров основания, и только после этого приклеить к основанию клапана. Обратите внимание, створки должны полностью закрывать вентиляционные отверстия.

Следующий этап – разрезаем створку на две одинаковые части, при этом важно, чтобы срез был максимально ровным. В данном случае рекомендуется использовать канцелярский нож с острым лезвием.

Готовый клапан устанавливаем в вентканал, закрепляя его на стене несколькими саморезами. Поскольку между стеной и клапаном остаются зазоры, от них желательно сразу же избавиться при помощи герметика.

На этом процесс создания и установки мембранного клапана завершается. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.

Выводы и полезное видео по теме

В данном видео представлена пошаговая инструкция самостоятельного сооружения мембранного клапана для вентиляции в квартире:

Самостоятельно соорудить обратный клапан для вентиляции и сэкономить на покупке готового изделия теперь вполне реально. В данном случае важно заранее определиться с выбором вида клапана, приобрести вытяжной вентилятор и приступить к изготовлению самодельной конструкции.

Обязательное условие – сохранение последовательности шагов, представленных в представленной выше инструкции.

Если вы уже знакомы с процессом сооружения обратного клапана, или знаете более простой способ, позволяющий сделать конструкцию с минимальными денежными затратами, то, пожалуйста, поделитесь своим опытом с нашими читателями.

Оставьте свой комментарий в специальном поле под статьей, и при желании, задавайте вопросы нашим экспертам.

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

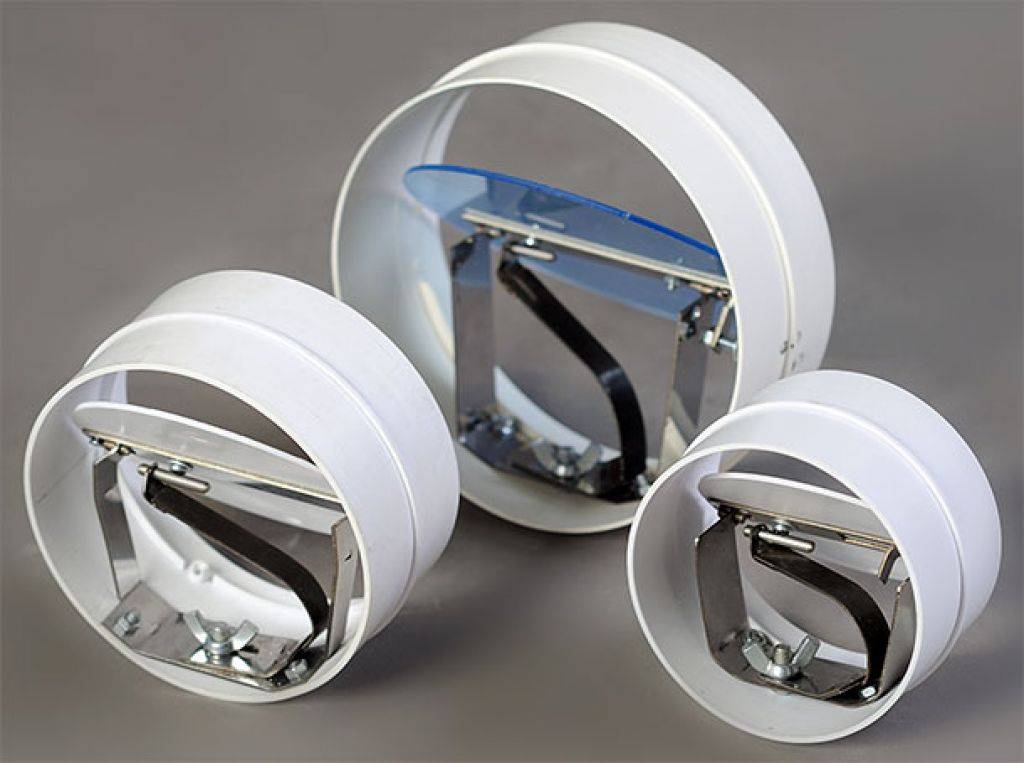

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.

Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

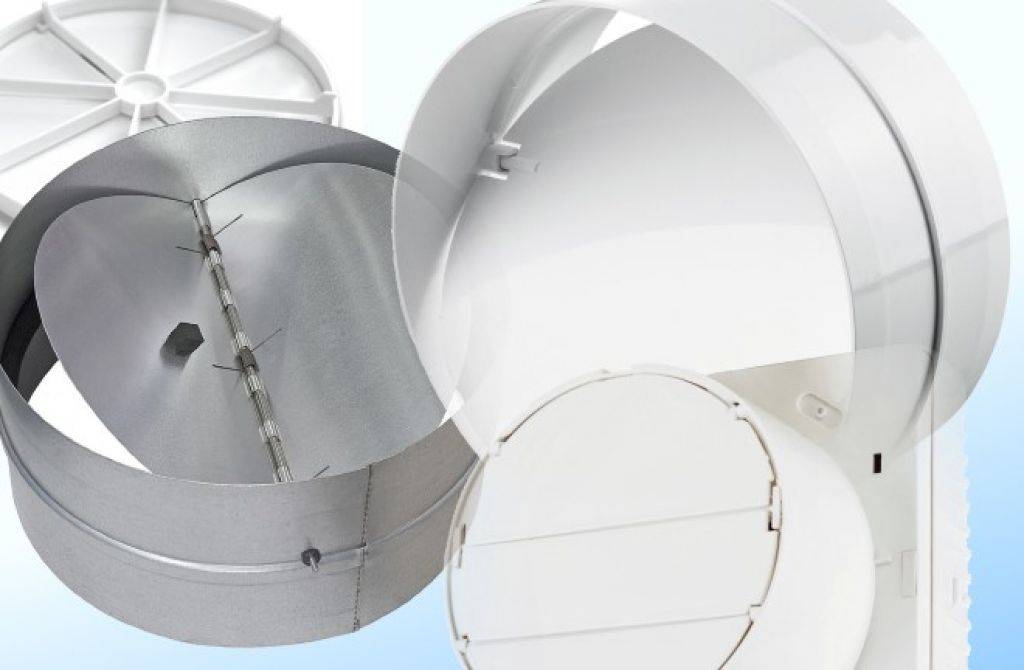

Виды заслонок на обратном клапане для вентиляции

Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

https://sovet-ingenera.com/vent/oborud/obratnyy-klapan-dlya-ventilyatsii-svoimi-rukami.html
Источник Источник https://stroychik.ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu

Выбираем вытяжки для кухни с отводом в вентиляцию: бесшумные с обратным клапаном

Трудно переоценить важность вентиляционной системы на современной кухне. Без нее неприятные ароматы распространяются по всему жилому помещению. К сожалению, естественная вентиляция часто работает некорректно: в многоэтажных домах воздухоотводы или забиты отходами, или замурованы недобросовестными соседями.

Кухня оборудованная системой вентиляции

Содержание

• Типы и схемы устройств
• Классификация по способу установки
• Установка вентиляции

Типы и схемы устройств

Система вентиляции играет ведущую роль в формировании домашнего микроклимата. Именно от нее зависит количество и качество свежего воздуха в помещении. Прежде, чем сделать вентиляционную систему, стоит разобраться в ее классификации. По принципу работы выделяют 4 разновидности вентиляции:

1. Приточная. Подает в помещение потоки чистого воздуха и выводит загрязненные;
2. Естественная. При замещении грязного воздуха на чистый использует перепады кухонного давления;
3. Вытяжная. Принудительно вытягивает загрязненные потоки из комнаты, поставляя чистые в моменты снижения давления;
4. Приточно-вытяжная. Проводит оборот и обмен воздушных масс с использованием специального оборудования.

Приточная

Редкий тип вентиляции, который монтируется при отсутствии вытяжки. Требует хорошей проверки работоспособности вытягивающей системы. Вспомогательным элементом является вентиляционный вентилятор.

Естественная

Вариант, часто встречающийся в старых строениях. Нуждается в контроле за тягой в вентиляционных каналах. При проверке используют 2 варианта:

• Приложить к решетке вентиляции лист бумаги. При качественной работе системы он должен к ней «прилипнуть»;

Монтаж защитного кожуха

• Зажечь спичку или зажигалку. Если конструкция работает, то огонь должен отклониться к отверстию.

При отрицательном результате необходимо почистить шахту от пыли и грязи.

Вытяжная

Наиболее популярная схема, которую разделяют на 2 типа:

• Общий. Для воздухообмена устанавливаются вытяжные вентиляторы для кухни с вентиляционной решеткой. Мощность таких приборов не превышает 3000 кубометров в час, поэтому они предназначены для каналов с максимальным диаметром 40 см.
• Местный. Укомплектован специальной вытяжкой, предназначенной для вытягивания неприятных запахов, дыма, гари.

Вытяжная схема — распространенный вариант кухонной вытяжки. Напрямую соединяется с вентиляционной системой, оснащенной воздухоотводом. Чаще всего используется купольный вариант. При обустройстве системы часто используют вентиляторы вытяжные бытовые бесшумные.

Классификация по способу установки

По способу монтажа различают несколько типов вентиляции:

• Подвесные. Другое название таких вытяжек – плоские. Пользуются большим спросом у потребителей. Устанавливаются между газовой плитой и навесным шкафом.
• Островные. Могут быть смонтированы в любом помещении, но чаще всего используются на кухне, если плита расположена не у стены, а в середине помещения.

Схема вытяжки и приточки

• Угловые. Располагают в углах комнаты.
• Настенные. Монтируются непосредственно над плитой, прямо к стене. Выпускаются в различных дизайнерских решениях.
• Встраиваемые. Их главная особенность — нестандартный способ крепления (в навесном шкафу или столешнице). Легко вписываются в любой интерьер.

Установка вентиляции

Вытяжка для кухни с отводом в вентиляцию представляет собой систему воздушных протоков, выполненных из трубопроводов и оснащенных определенным оборудованием. Монтаж вытяжки на кухне происходит с использованием нескольких составляющих. Основные комплектующие для вытяжки – это:

• Воздухоотводы. Можно использовать железные или пластиковые трубы прямоугольного или круглого разреза.
  Самый оптимальный вариант – пластиковый прямоугольный воздухоотвод размером 5×10 см. Для фиксации можно использовать покупные элементы или самодельные хомуты.
• Повороты. Могут быть использованы в нескольких вариантах: с углом поворота в 45 или 90 градусов и вертикальным или горизонтальным сгибом. Вертикальный поворот устанавливают при спуске воздухоотвода вниз, а горизонтальный – при изменении направления трубы.
• Переходные воронки. Используют для соединения вентиляционного оборудования с воздухоотводами.

Работа вытяжки и схема движения воздуха

• Обратные клапаны. Вытяжной вентилятор с обратным клапаном препятствует прохождению уличного воздуха при отключенной вытяжке.
• Канальный вентилятор для вытяжки.
• Приточный диффузор, регулирующий приток свежего воздуха.

Монтаж вентиляции

При самостоятельном обустройстве вентиляции необходимо определиться с точкой установки устройства (обычно оно монтируется над плитой) и местом вывода воздуха.

Восстановление воздухоотвода на кухне состоит из нескольких ступеней:

• Выпилить возле потолка два отверстия рядом друг с другом диаметром 12 см.
• Вставить прямоугольные трубы, выровнять с небольшим скосом в сторону улицы.
• Загерметизировать незакрытые промежутки отверстий монтажной пеной.

Труба должна выступать из стены на 5-6 см.

• Дождавшись застывания монтажной пены, надеть на одну из труб (лучше, если она будет рядом со стеной) обратный клапан, следя за тем, чтобы указатель был направлен в сторону улицы. Для соединения элементов системы использовать силиконовый герметик.
• При помощи сгибов и труб проложить отводящий воздухоотвод до места монтажа вытяжки. Зафиксировать на конце трубы поворот и установить возле потолка соединительную воронку.
• Следующий этап – формирование приточной части вытяжки. Ее установка происходит по аналогичной системе с каналом воздухоудаления.

ПОСМОТРЕТЬ ВИДЕО

Снизить высоту звука работающего устройства поможет бесшумный вентилятор для вытяжки, утеплитель (минеральная вата) и резиновые подкладки под крепежи.

• Заключительная ступень – подключение вытяжки на кухне к электричеству.

Надо сказать, что вентилятор бесшумный с обратным клапаном будет работать лучше, если при установке будут учтены мощность устройства и объем помещения. Кроме того, кухонный вентилятор должен иметь высокую степень жаропрочности. От правильного соотношения этих характеристик зависит способность системы к быстрому удалению загрязненного воздуха и долгий срок эксплуатации.

Наиболее распространенные причины и признаки неисправности обратного клапана

Неисправный обратный клапан может стать катастрофой при эксплуатации любого оборудования для работы с жидкостями. Понимая, почему клапаны выходят из строя и как обнаруживать ранние признаки отказа клапанов, вы сможете предотвратить их отказ в первую очередь и избежать дорогостоящих простоев и ремонта.

Причины отказа клапана

Если вы используете систему, которая транспортирует любой тип жидкости по трубопроводу, скорее всего, вы полагаетесь на обратные клапаны в качестве защиты системы. Обратные клапаны позволяют жидкости течь в одном направлении, предотвращая обратный поток, открываясь и закрываясь в ответ на гидравлическое давление. Вот основные причины этого типа отказа клапана:

1. Неправильная установка и сборка
Неправильно устанавливая или собирая клапаны, вы создаете проблемы в дальнейшем. Крайне важно выбрать правильный обратный клапан, размер которого соответствует применению, и правильно установить его. Установив правильный обратный клапан, вы предотвратите преждевременный выход клапана из строя.
Наш совет? Не забудьте принять во внимание пропускную способность, а также расположение и ориентацию клапана во время установки.

2. Недостаточное техническое обслуживание
Регулярное техническое обслуживание является надежным способом защиты от выхода из строя клапанов. Обращайте внимание на любые признаки износа и проверяйте трубопровод на наличие мусора, который может застрять в клапане и вызвать повреждение внутренних механизмов. Если вы видите какие-либо признаки износа, замените клапаны как можно скорее.

3. Обратный поток
Обратный поток возникает, когда вода течет перед обратным клапаном. Это может быть чрезвычайно дорогостоящим и опасным, когда это происходит на нагнетании насоса, вызывая вращение насоса в обратном направлении, что со временем повреждает насос. Предотвратите эту проблему, убедившись, что ваш клапан работает правильно (быстро закрывается и плотно закрывается).

4. Высокие температуры
Вы должны знать, что любое оборудование, работающее при высоких температурах, может привести к преждевременному выходу из строя клапанов. Убедитесь, что вы следите за своими обратными клапанами и замените их, если заметите какие-либо признаки износа.

Признаки отказа клапана

Клапаны выдают предупреждающие сигналы, когда что-то не так. Например, обратные клапаны, которые начинают выходить из строя, будут вибрировать или издавать шум, указывающий на то, что клапан сломался.

Странный шум также может быть признаком «гидравлического удара», который представляет собой скачок высокого давления, возникающий, когда жидкость останавливается или меняет направление, что часто приводит к ударам диска о клапан. Клапаны также могут начать «стучать» при многократном открытии или закрытии из-за слишком большого размера. Если клапан заедает или протекает, это может быть признаком износа или наличия мусора или других загрязняющих веществ в трубопроводе.

Вы не знаете, какие типы клапанов следует использовать или как их правильно установить? Позвоните по бесплатному номеру 1-800-367-4180. У нас есть специалисты, которые помогут вам установить и обслуживать различное оборудование. И чтобы ответить на вопросы о вещах, которые вы пробовали ранее, пошли не так.

Есть ли у водяных насосов RV обратный клапан?

Автофургон — это дом на колесах, и, как и в обычном доме, в нем могут возникнуть проблемы с сантехникой.

Иногда водяной насос может выйти из строя и опорожнить резервуар для пресной воды.

К счастью, в функциональном резервуаре для воды на колесах есть механизм безопасности, который гарантирует, что у вас никогда не закончится пресная вода.

Водяные насосы RV поставляются с односторонним обратным клапаном за подключением к городскому водопроводу. Клапан предназначен для подключения к заряженному нагруднику шланга через водяной шланг, чтобы подавать воду под давлением из города в водопроводную систему дома на колесах. Он не дает водяному насосу осушить бак во время сухого кемпинга.

В оставшейся части статьи будут подробно рассмотрены темы, связанные с этим вопросом, в том числе временные исправления неисправного обратного клапана, принцип работы водяного насоса для жилых домов и уход за водяным насосом для жилых домов.

Временные исправления неисправности обратного клапана RV

Если вы слышите, как оживает водяной насос RV, когда в кемпере нет воды, возможно, у вас проблема с обратным клапаном.

Водяной насос должен работать только тогда, когда вы спускаете воду в унитазе или открываете кран.

В большинстве случаев проблему с обратным клапаном можно устранить, просто нажав на пружину обратного клапана снаружи RV.

Это приводит к тому, что часть воды хлынет и вытесняет любые отложения, препятствующие правильному закрытию клапана.

Если этот метод не работает, вам, возможно, придется перекрыть подключение к городскому водопроводу, чтобы вода не выливалась, по крайней мере, до тех пор, пока вы не обратитесь за профессиональной помощью.

В идеале заглушка для садового шланга с наружной резьбой, но если у вас ее нет под рукой, вы можете заменить ее любым из следующих предметов:

Водяной тройник

Водяной тройник имеет два охватываемых конца с запорными устройствами на выходе.

Вставьте один из штыревых концов в розетку городского водопровода и закройте выходы, чтобы предотвратить утечку воды.

Если нет зазора для привинчивания тройника, подсоедините водяной шланг к городскому водопроводу и закрепите тройник на другом конце водяного шланга.

Обратите внимание на тройной водяной клапан от Camco.

Распродажа

Водяной тройниковый клапан из цельной латуни Camco — удобные ручки клапана и простое соединение водяного шланга Сертификация CSA с низким содержанием свинца — (20123)

• Четвертьоборотные запорные клапаны из нержавеющей стали с седлом под давлением
• Оснащены удобными ручками клапана и соединением шланга
• Прост в использовании и долговечен.
• Прочный латунный корпус.
• Сертифицировано CSA с низким содержанием свинца. Соответствует требованиям Закона Калифорнии AB1953 и Закона Вермонта 193 о низком содержании свинца

Регулятор давления воды

Найдите безвредный круглый предмет диаметром 0,875 дюйма (2,22 см).

Подойдет пятицентовая монета или небольшая покерная фишка. Напрессовать диск на шайбу шланга подключения городского водопровода, а затем закрутить регулятор давления в качестве заглушки.

Клапан регулятора давления воды Renator — хороший вариант.

Регулятор давления воды Renator RV для RV Camper. Латунный бессвинцовый регулируемый регулятор давления воды RV с манометром. Регулятор воды RV для туристического прицепа Camper, редукционный клапан W, фильтр. М11-0660Р.

• РЕГУЛЯТОР ЛУЧШЕГО КАЧЕСТВА НА РЫНКЕ. Получите единственный регулятор, качество которого проверено в США по американским стандартам, поставляется с годовой гарантией и пожизненной поддержкой в ​​США (доступна на упаковке), а также изготовлен из латуни высшего качества и имеет более прочный манометр, заполненный жидкостью. .
• ЛЕГКО УСТАНОВИТЬ, ЛЕГКО ИСПОЛЬЗОВАТЬ. Легко регулируйте и контролируйте давление воды, наслаждайтесь сильным душем и хорошим потоком воды, не беспокоясь о том, что ваш дом на колесах защищен от высокого давления воды. Установка так же проста, как присоединение водяного шланга (каждый продукт поставляется с иллюстрированной инструкцией).
• ГАРАНТИЯ НА 1 ГОД И ПОДДЕРЖКА ПО ТЕЛЕФОНУ И ЭЛЕКТРОННОЙ ПОЧТЕ В США. Renator — одна из немногих компаний, базирующихся в США; мы проводим как вторичный контроль качества на нашем складе во Флориде, так и предлагаем пожизненную местную поддержку по телефону и электронной почте, потому что мы отвечаем за наш продукт. Регулятор изготовлен из прочной нержавеющей латуни, манометр изготовлен из нержавеющей стали и содержит силиконовое масло для уменьшения трения внутренних компонентов и значительного увеличения срока службы изделия.
• БЕЗ СВИНЦА. Этот регулятор был модифицирован, чтобы содержать наименьшее количество свинца среди всех регуляторов на рынке. Каждая партия регуляторов тестируется на содержание свинца менее 0,13%, что полностью соответствует требованиям NSF по содержанию свинца в 0,25%. Напишите нам, чтобы получить копию нашего сертификата тестирования. Входной экран регулятора также помогает отфильтровывать мусор и другие примеси.
• ГОТОВ К ИСПОЛЬЗОВАНИЮ И УНИВЕРСАЛЬНО СОВМЕСТИМ. Регулятор совместим со всеми источниками воды в США, включая резьбу садового шланга 3/4 дюйма и резьбу NH, и предварительно настроен на 45 фунтов на квадратный дюйм. по любым вопросам, нажав на название нашего магазина «Cartlee» и нажав на кнопку задать вопрос

Водяной шланг

Охватываемый конец водяного шланга может служить заглушкой

Ввинтить охватываемый конец в подключение к городскому водопроводу, а затем перегните шланг, чтобы предотвратить вытекание воды.0003

Это не лучшая обработка шланга для воды, но она убережет вас от потери вашего драгоценного водного рациона.

См. шланг премиум-класса для питьевой воды от Camco.

Распродажа

Camco TastePURE Premium Шланг для питьевой воды | Имеет прочную конструкцию из ПВХ, обработанные фитинги, разгрузочные концы и предназначен для RVing, кемпинга, катания на лодках и многого другого | 35 футов (22843)

• Подходит для питьевой воды: Изготовлен из шланга, сертифицированного NSF; не придает воде сильный пластичный привкус
• Шланг для тяжелых условий эксплуатации: на 20 % толще, чем наши стандартные шланги, и не имеет перегибов.
• Размеры: длина 35 футов, внутренний диаметр 5/8 дюйма. или фталат
• Качественная конструкция: имеет никелированные механически обработанные фитинги для дополнительной прочности

Выпускная пробка

Точно так же, как тройной клапан и регулятор давления, выпускная пробка, такая как у Camco, ввинчивается в водопроводную трубу.

Если у вас есть клапан со штоком автомобильного клапана, вам нужно только прикрутить его на место.

В противном случае следуйте той же процедуре, что и при использовании регулятора давления воды.

Распродажа

Выпускная заглушка Camco с латунным быстроразъемным соединением помогает удалить воду из водопроводных линий (36143)

• Помогает удалить воду из водопроводных линий
• Быстроразъемное соединение присоединяется к быстроразъемному шлангу воздушного компрессора
• Вставьте винты в городскую воду дома на колесах вход
• Полностью очистите линии подачи воды
• Прочный и простой в использовании

Рекомендуется выключать водяной насос всякий раз, когда вы покидаете дом на колесах, так как сбой в водопроводе может произойти в любое время.

Последнее, что вам нужно, это попасть в затопленный дом на колесах или в пустой резервуар для питьевой воды.

Как работает водяной насос в доме на колесах?

Водяной насос в доме на колесах питается от батареи 12 В и работает, обнаруживая падение давления в водопроводной системе дома на колесах.

Всякий раз, когда вы спускаете воду в унитазе или открываете кран, давление воды в трубах падает.

Водяной насос определяет изменение давления воды и срабатывает, чтобы накачать больше воды в трубы для поддержания постоянного давления.

Насос должен быть включен, а в баке пресной воды должно быть достаточно воды, чтобы система работала безупречно.

Обычно водяной насос RV представляет собой диафрагменный насос с пятью камерами, предназначенный для перемещения воды против силы тяжести.

Перекачивает воду из области низкого давления в область более высокого давления.

Электродвигатель приводит в действие диафрагму для создания всасывания, а с каждой стороны камер есть клапаны.

Когда диафрагма расширяется, она увеличивается в объеме и снижает давление, что заставляет выпускной клапан закрыться.

В свою очередь, это открывает впускной клапан, позволяя воде течь в камеру.

Когда диафрагма сжимается, она уменьшает объем и создает большее давление.

Закрывает впускной клапан и открывает выпускной клапан, вытесняя воду из камеры.

Водяные насосы в жилых автофургонах имеют низкое давление и малый расход и обладают самовсасывающими свойствами.

Хотя эти насосы могут работать всухую, вам не следует работать слишком долго, так как это может привести к их повреждению.

Поскольку в основном это насосы с постоянной скоростью, водяные насосы в жилых домах включаются и выключаются, что вызывает пульсацию.

Поскольку насос предназначен для поддержания постоянного давления, он отключается при достижении давлением установленного порога и снова включается при падении давления ниже заданного значения.

Высококачественные автофургоны оснащены насосами с регулируемой скоростью, которые работают тише, поскольку не пульсируют.

Как правило, водяная помпа в доме на колесах не должна работать, если нет потребности в воде, т. е. сливного унитаза или работающего крана.

Безопасно выключать водяной насос во время движения ночью и при выходе из дома на колесах, чтобы исключить риск затопления.

Уход за водяным насосом для жилых домов и техническое обслуживание

Дома на колесах поставляются с баками для пресной воды вместимостью от 50 до 200 галлонов, чтобы обеспечить доступ к чистой воде для отдыхающих между точками подключения к городскому водоснабжению.

Водяной насос RV подает воду из бака через водопроводную систему в туалет и краны.

Вот полезное видео об уходе и техническом обслуживании водяной помпы для жилых автофургонов:

Правильный уход и водяная помпа для жилых автофургонов являются ключом к обеспечению безупречной работы и постоянной подачи чистой воды.

Проведение ежегодного осмотра

• Очистка фильтра . Фильтр находится на стороне всасывания насоса, чтобы предотвратить попадание мусора во внутренние клапаны. Большинство фильтров являются съемными, что позволяет очищать экран. Если ваша модель не поставляется с фильтром, купите и установите встроенный фильтр, чтобы продлить срок службы насоса.
• Санитарная обработка системы пресной воды . Когда дом на колесах стоит в течение длительного периода времени, это приводит к накоплению водорослей в водяном насосе, что приводит к повреждению внутренних клапанов. Хотя вы можете продезинфицировать систему пресной воды бытовым отбеливателем, она может оставить неприятный привкус, если она не будет правильно промыта. Вам лучше использовать Purogene, чтобы избежать этого риска.
• Удалите любые отложения . Накипь также может образовываться на клапанах и диафрагме, что приводит к обратным утечкам и проблемам с низким расходом. Обязательно продезинфицируйте систему водоснабжения дома на колесах, прежде чем припарковать дом на длительное время перед первой поездкой после хранения.

Вы можете поручить профессионалу провести ежегодную проверку или сделать это самостоятельно.

Подготовка к зиме

Товар не найден.

Необходимо подготовить водопроводную систему к зиме, чтобы насос и водопроводные системы не замерзали при отрицательных температурах.

Включает в себя заправку систем водоснабжения нетоксичным антифризом для автодомов, специально разработанным для системы водоснабжения автодомов.

В качестве альтернативы вы можете подготовить свой автодом к зиме с помощью сжатого воздуха.

Осмотр водопроводных линий

Визуальный осмотр поможет выявить повреждения и утечки и быстро принять меры по устранению недостатков.

Следите за трещинами и перегибами на линиях подачи воды и убедитесь, что все монтажные кронштейны надежно закреплены.

С помощью мощного фонарика осмотрите линии подачи воды, прежде чем включать воду.
