Обвязка калорифера приточной вентиляции: Узел обвязки калорифера приточной установки

устройство и принцип работы теплообменника, схемы нагрева водяной приточной вентиляции

Калорифер представляет собой канальный нагреватель, который устанавливается в приточно-вытяжной вентиляции. В зависимости от способа нагрева он может быть паровым, электрическим или водяным. Водяные приборы подключаются к системе отопления здания, поэтому большое значение имеет правильно сделанная обвязка калорифера. Это обеспечит в зимний период нагрев холодного воздуха и его равномерное распределение по всему зданию.

Содержание

1. Устройство агрегата
2. Принцип работы прибора
3. Схемы узлов вентиляции
4. Зависимость обвязки от источника тепла
5. Выбор основного оборудования

Устройство агрегата

По сравнению с электрическим канальным нагревателем водяной прибор считается более экономичным, так как использует в 3 раза меньше электроэнергии, а его производительность выше. Достигается такой эффект за счет правильно выполненной обвязки водяного калорифера вентиляции при подключении к системе отопления. Температурный баланс устанавливается с помощью термостата. В конструкцию входят следующие элементы:

• комплект температурных водяных и воздушных датчиков;
• воздушные заслонки;
• клапан нагревателя;
• циркуляционный насос;
• температурный регулятор для защиты от замерзания;
• вентиляторы с датчиками управления;
• элементы пожарной сигнализации.

Существует несколько конструктивных разновидностей водяных калориферов. Иногда они выполняются из большого количества гладких труб, расположенных близко друг к другу. Такая конструкция отличается небольшой теплоотдачей.

Повышается теплоотдача в ребристых приборах, а наиболее эффективными считаются устройства с биметаллическими трубопроводами. В них патрубки и коллекторы выполнены из меди, а теплоотдающие пластины — из алюминия. Автоматическое управление осуществляется с помощью электрического щита для приточно-вытяжной вентиляции.

Принцип работы прибора

Воздух поступает в агрегат через решетки, которые защищают вентустановку от попадания насекомых, птиц и мелких предметов. За счет теплообмена от труб калорифер нагревается и в рекуператоре смешивается с новым поступающим потоком.

Вентилятор, обдувая прибор, подает нагретый воздух через диффузор в помещение. Звукопоглощающие элементы снижают шум от работающего агрегата.

После отключения установки клапаны перекрывают доступ холодного воздуха в систему вентиляции. Схема обвязки калорифера приточной установки выполняет следующие функции:

1. 1. Обеспечивает бесперебойную работу теплообменника и сигнализирует об аварийных ситуациях.
2. 2. Следит за показаниями температуры теплоносителя и выполняет его регулировку.
3. 3. Предотвращает обледенение калорифера и вентиляционных каналов.

Кроме того, основной задачей обвязки считается своевременное изменение температуры канального нагревателя. Существует два способа проведения этой процедуры: количественный и качественный.

Схемы узлов вентиляции

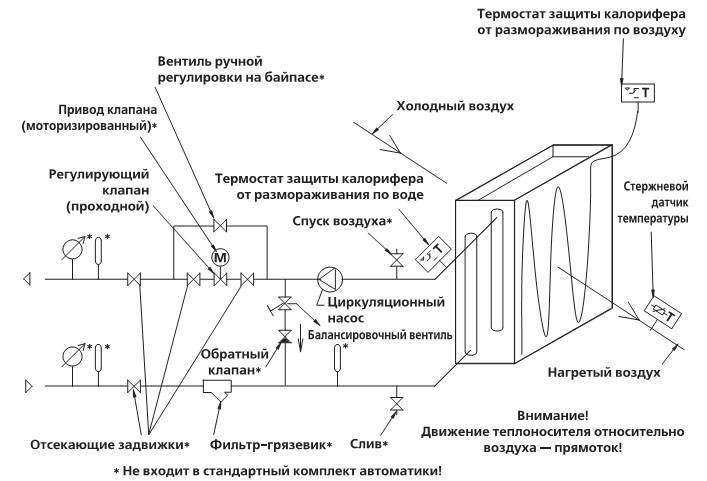

Для функционирования канального нагревателя существует несколько схем обвязки теплообменника вентиляции. Они принципиально отличаются способом регулировки подачи количества теплоносителя. Если узел теплообменника вентиляции работает на перепаде количества подаваемого теплоносителя из системы отопления, то в качестве регулятора устанавливается двухходовой клапан.

Это устройство позволяет гасить излишки теплоносителя на входе в узел и ограничивает его проток через канальный нагреватель. Для предотвращения замерзания калорифера в обвязку устанавливается насос, который через байпас обеспечивает циркуляцию горячей воды по внутреннему контуру. Это классическая схема регулировки подачи теплоносителя в калорифер.

Чаще используется более эффективная схема обвязки калорифера с трехходовым клапаном. Она позволяет более качественно обеспечивать теплообменник горячей водой в зависимости от положения клапана. Последний выполняет функцию разделителя водяных потоков или смесительного элемента. При такой установке клапан работает по принципу количественной регулировки.

Такая обвязка применяется в автономных системах отопления, так как в централизованных схемах теплоснабжения возможны значительные перепады давления. Для осуществления постоянного расхода теплоносителя в схему обвязки калорифера приточной вентиляции устанавливается перемычка с обратным клапаном и вентилем.

Кроме того, насос оборудуется частотным преобразователем, так как расход теплоносителя неустойчив в системе отопления или источнике тепла. Чтобы затраты горячей воды в системе отопления оставались постоянными, перемычку и трехходовой клапан меняют местами.

Зависимость обвязки от источника тепла

На выбор схемы обвязки влияет непосредственно источник тепла. Автономные обогреватели нетребовательны к температуре теплоносителя в обратной линии, но перепад в магистрали должен быть постоянным. Это значит, что клапан узла вентиляции нежелательно делать закрытым или необходимо установить байпас для протока теплоносителя в обогреватель. Для этого подойдет схема с двухходовым клапаном и байпасом.

Через перемычку теплоноситель постоянно будет циркулировать, что предотвратит перегрев котла. При подключении калорифера к центральному отоплению возможна установка трехходового клапана без перемычки через пластинчатый теплообменник. Это обусловлено тем, что в теплосетях присутствуют пиковые значения температуры до 150 °C и давления до 16 атм. При закрытии клапана в сети отопления наблюдается переменный расход теплоносителя.

Насос с помощью частотного преобразователя будет подстраиваться под изменения количества горячей воды. Чаще всего для подключения калорифера к центральному отоплению в обвязку устанавливается двухходовой кран для регулировки теплоносителя в обратной линии. Автоматика обеспечивает проход через клапан обратки допустимой температуры.

Выбор основного оборудования

Независимо от выбранной схемы узла в обвязку калорифера устанавливаются одинаковые элементы оборудования. Отличаются они только местом установки и количеством запорной арматуры. Выбор элементов обвязки выбирается на основании некоторых правил и рекомендаций:

1. 1. Арматура должна подходить по основным техническим параметрам. Она рассчитывается по максимальному значению давления и температуры.
2. 2. Нежелательно использовать собранные узлы, которые готовились под усредненные параметры изменения давления, температуры и т. д.
3. 3. Диаметр устанавливаемого оборудования должен соответствовать размеру трубопроводов в системе отопления, а не патрубкам калорифера.

В качестве запорной арматуры применяются стальные или латунные шаровые краны. Когда в системе отопления используются трубы диаметром более 50 мм, то устанавливаются фланцевые вентили. Применение арматуры необходимо при аварийных ситуациях и для проведения планового обслуживания или ремонта.

Для простоты установки желательно выбирать краны с накидными гайками. От возникновения перетока теплоносителя предохраняют обратные клапаны. Обычно они устанавливаются на обратной линии трубопроводов или на байпасе узла. К основным элементам обвязки относятся двухходовые или трехходовые клапаны.

С их помощью осуществляется регулировка производительности калорифера. Кроме того, они защищают теплоноситель в зимний период от замерзания. Когда температура воды в теплообменнике падает, клапан открывается полностью и увеличивает проток через него теплоносителя.

Манометры и термометры обеспечивают слежение за параметрами работы обвязки калорифера. Термометры монтируются на подающих и обратных линиях трубопроводов непосредственно перед канальным нагревателем. Манометры устанавливаются в насосную группу и способствуют визуальному наблюдению за давлением в системе.

Циркуляционный насос обеспечивает движение теплоносителя на регулируемом участке, помогая преодолевать гидравлическое сопротивление от давления теплосети. В качестве дополнительных элементов в обвязку устанавливаются фильтры, вентиля и клапаны для сброса теплоносителя.

Узел обвязки систем вентиляции в Подольске

Процесс обвязки подобных устройств, предполагает наличия значительного количества деталей и узлов, которые отвечают за процесс поддержания температуры теплоносителя, контролирования. Отдельной важной частью является подводка. При проектировании очень важно подбирать все конструктивные части так, чтобы они полноценно подходили к транспортируемому теплоносителю. Здесь в основном имеется ввиду затрата теплоносителя и сечение трубопроводов. В целом, узел обвязки для приточной вентиляции в стандартном исполнении, имеет следующие конструктивные части:

Насос

Сервопривод трёхходовой (двухходовой морально устарел)

Клапан привода

Фильтр грубой очистки

Бай-пас с обратным клапаном

Процесс регулирования нагрева воздуха

Для осуществления процедуры контроля над подогревом в обвязочном узле, можно использовать один из существующих методов регулирования: количественный либо качественный , а варианты теплопередачи: прямоток или противоток.

• Количественный тип регулирования,идеально подходит для перегретой воды 110 С°

При функционировании количественного контроля наблюдается стабильный расход теплоносителя. Данный способ с трудом, возможно называть рациональным. Это привело к тому, что когда монтируется водяной калорифер для приточной вентиляции в соответствии с современными тенденциями, то выбирается иной принцип контролирования – качественный. За счет этого появилась возможность изменения работы устройства, но объем используемого носителя тепла не изменяется. Простыми словами , количественный способ регулирования -это когда горячая вода  на прямую подаётся в нагреватель минуюя регулирующее устройство.Наиболее эффективен для защиты от разморозки, менее эффективен для точной поддержании температуры. Писать о плюсах или минусах прменения данной схемы будет не корректно, так как, к каждому объекту необходим индивидуальный подход !

• Качественный тип регулирования, обеспечивает чёткое поддержание температуры

Другим неоспоримым достоинством является то, что система регулируется за счет работы принципа качества. Это обеспечивает, гарантированное управление по линейной зависимости и  будет зависеть от текущего положения регулирующей запорной арматуры. Это достигается следующим образом:

• Регулирующий клапан находится в точке поступления теплоносителя в калорифер. Он осуществляет процесс перемешивания. При закрытом состоянии контура – обеспечивается внутреннее циркулирование. В открытом – рециркуляция не происходит. Если водяной калорифер для приточной вентиляции снабдить балансировочным краном, то это будет увеличивать срок эксплуатации непосредственно теплообменника и повысит теплоотдачу.
• Циркуляционный насос находится в погруженном в воду состоянии. Поэтому его узлы регулярно смазываются жидкостью. Применение дополнительных сальников не требуется. При обустройстве обвязки с погруженным насосным узлом будет полноценно исключаться возможность протечек даже в ситуациях полного выхода из строя.Точно поддерживает температуру воздуха ! менее эффективен при угрозе заморозки.

Таким образом, все узлы обвязки предназначаются не исключительно для регулирования температуры, но и для защиты устройства от перепадов температуры или нередких скачков давления. Для правильной работы оборудования, залогом успеха является правильно настроеная автоматики

Варианты методов теплопередачи

• Прямоток
• Противоток

Вентиляционная система характеризуются тем, что на максимальные температурные значения будут влиять технические значения применяемых узлов. Проблема подбора правильного обвязочного узла будет заключаться в том, что необходимо обустройство защитной системы от риска перемерзания. В зимние периоды с опусканием температуры наружного воздуха до минусовых отметок не рекомендуется понижать температуру теплоносителя или его расход ниже оптимальных значений системы.

Калориферами являются приборы, которые организуют нагревание воздуха. Например, во время организации воздушной завесы, а также при охлаждении воздушных потоков при кондиционировании помещений. Они являются автономными приборами, в которых уровень температурных значений увеличивается от контакта с элементами нагрева. Периодически к калориферам относят устройства, которые снижают температуру воздуха за счет использования холодной жидкости или фреона, находящихся на их поверхностях. В основном они задействуются в системах вентиляции. Важным моментом является процесс обвязки. Чтобы калорифер для вентиляции смог нормально функционировать он должен быть правильно смонтирован. Только в подобном случае обвязка сможет осуществлять процесс контролирования, пропуска жидкости и регулировать температурные режимы.

Именно поэтому обвязка является важной частью процесса монтажа всей вентиляционной системы. Однако узел обвязки калорифера важен и по другим причинам. Об этом далее.

Виды калориферов

Устройствам доступны два способа установки. В каждом конкретном случае все будет зависеть от планируемых особенностей вентиляции.

• Рециркулируемый воздух смешивается с приточным;
• Система может быть полностью замкнутой, без доступа воздуха извне.

При организации естественного процесса вентилирования калориферы должны устанавливаться в подвалах, в точках забора воздушных масс. Если же процесс будет организован в принудительном порядке, то не важно будет, где установлен водяной калорифер для приточной вентиляции.

В данный момент существует классификация калориферов на 3 больших категории:

• Электрический. Особенностью является то, что установка отличается относительной простотой и скоростью. Не нуждается в обустройстве сложных сетей коммуникаций. Аппарат достаточно лишь включить в сеть. Элементы нагрева стандартные для любого электрического оборудования – ТЭН. Целесообразность использования подобных устройств оправдывается лишь в помещениях меньше, чем 100 м².
• Паровой. Отличаются большой скоростью обогрева за счет вентиляции и кондиционирования воздушных масс. Нагревательный элемент – водяной пар. Подобный воздухонагреватель водяной системы в основном используются в помещениях промышленного назначения, в которых есть необходимое количество паропроводов, необходимых для перемещения паровых масс.
• Водяной. Самый распространенный вариант. При планировании обвязки калорифера приточной установки в Москве и области водяного типа потребуется только подведение линии горячей воды с отопления. Это не вызывает особых сложностей, в отличие от предыдущего типа. Правильная работа и эффективность подобной конструкции будет существовать лишь в случае создании правильной обвязки.
