Ошибки котла Навьен (Navien)

Код ошибки Е Описание ошибки Способ устранения
Ошибка 02 — Малый объем воды в отопительной системе либо разорвана цепь датчика протока (модели Navien Ace) Откройте подпиточный кран подпитки и заполните систему отопления водой до рабочего давления 1,22–1,51 бар. Проверку давления выполняйте следя за манометром.
Ошибка 03 Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар.

Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям. При необходимости проведите настройку котла по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени.


Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 04 Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени. При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки).

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 05
Обрыв цепи датчика температуры отопительной воды
Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 06 Короткое замыкание цепи датчика температуры отопительной воды В котле Навьен неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.

Ошибка 07 Обрыв цепи датчика температуры горячей хозяйственной воды Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их.

Ошибка 08 Короткое замыкание цепи датчика температуры горячей хозяйственной воды Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика, при необходимости замените его.

КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.

Ошибка 09 Сбой в работе вентилятора (только в Navien Ace и Ace Coaxial)
Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t20 C. При необходимости замените вентилятор в сборе.

Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Неисправен датчик фазового управления. Замените вентилятор в сборе

Ошибка 10 Сбой в работе системы дымоудаления (только в Navien Ace и Ace Coaxial) Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.

Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.

Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.

Сбой в работе системы APS (система контроля воздушного давления). Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора..

Ошибка 13 Короткое замыкание цепи датчика протока отопительной воды (только модели Ace) Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильноударить по датчику протока.
Ошибка 15
Сбой в работе или неисправность платы управления Проверьте все контактные соединения коннекторов комплектующих котла Навьен с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления.

Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей. Перезапустите котёл, при повторном сбое замените плату управления.

На котле установлена плата управления, модель и версия которого не соответствуют модели котла. Замените плату управления.

Ошибка 16 Перегрев котла Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.

В настенных котлах Navien Ace температура срабатывания датчика по перегреву: Откл.

98 C; Вкл. 83 C. Подождите пока котёл остынет и перезапустите его.

Неисправен или некорректно работает сам датчик по перегреву. Замените датчик.

Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.

При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.

Ошибка 18 Перегрев датчика дымоудаления (Navien Ace атмосферный) Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Навьен Айс (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Навиен Асе — 13A / 16A при 80 C за 100 сек., а при 85 C за 30 сек., Ace — 20A / 24A при 80 C за 120 сек., а при 90 C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её. При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков.

Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик.

Ошибка 27 Обрыв или короткое замыкание цепи датчика давления воздуха (только Ace Coaxial) Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS.

Неисправен или некорректно работает датчик Холла. Заменить датчик APS.

Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.

Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

Основные ошибки газового котла Навьен Айс


Ошибка с кодом 03

Сбой розжига котла Navien Ace. Отсутствует приток газового топлива к газогорелочному устройству. Запорный кран подающего газопровода перекрыт. Откройте запорный кран. Сбросьте воздух из трубопроводящей линии, когда проводите первый запуск прибора. Измерьте давление газа, подающегося на газовый узел. Рекомендуемые характеристики давления прописываются в инструкции пользователя. Кроме того, следует настроить на форсунке давление газовой смеси (минимум / максимум). Клапан газа поврежден. Клапан газа следует заменить, если обнаружатся его неполадки. Неправильная работа электрода розжига или же его неисправность. Проверьте и настройте дистанцию между ионизационным электродом и горелочным узлом. Если на электроде замечено изрядное количество пыли, почистите его.

Поломка элементов газового блока, в частности замыкание либо обрыв в контактах катушки газового клапана. Если зафиксированы данные неполадки, смените газовый клапан. Стал залипать газовый клапан. Спереди у клапана располагается штуцер. Присоедините резиновый шланг к нему и удалите лишнее давление. Мощность розжига газового котла Навьен Айс недостаточная. Войдите в пользовательское меню котла и скорректируйте рекомендуемую мощность. Управляющий модуль сломан либо возник сбой его работы. Если механизм разжигания не срабатывает, следует перезапустить прибор. При повторном возникновении ошибки 03 поменяйте или отремонтируйте печатную плату. Далее нужно проверить заземление. Не допускайте заряда на корпусе. Прерывание работы котлоагрегата периодически происходит ввиду избыточного количества конденсата. Ионизационный электрод, газогорелочный механизм и топку надо очистить основательно от конденсата. Электрод контроля пламени поломался.
Пламя на газогорелочном устройстве отсутствует, но фиксируется модулем управления. Повреждены соединения или замыкание проводов от управляющего модуля до электрода розжига. Протестируйте электрическую цепь и исправьте неполадки.

Ошибка с кодом 02

Пониженное давление в системе. Котел Navien Ace сообщает об ошибке 02, если в отопительной линии будет мало воды. Нарушение контактов от управляющего модуля до дифференциального реле давления. Неисправность прессостата. Изначально проверьте, какое давление определяется на манометре. Если давление снижено, подпитайте теплоностителем контур отопления. Для этой процедуры на агрегате размещен подпиточный клапан. При возобновлении ошибки 02 нужно обследовать всю систему в поисках вероятной утечки. Течи могут быть в насосе циркуляции, предохранительном клапане, у основного теплообменника, а кроме того, в поврежденных прокладках и уплотнениях.

Ошибка 16

Перегрев котла Навьен Айс. Предохранительный термостат нагрелся до температуры 103 С. Код ошибки 16 не будет фиксироваться, когда сообщения на розжиг в данное время нет. Когда увеличивается температура в контуре отопления, газовая горелка погасает, хотя теплообменник продолжает нагреваться. Во время подъема температуры предохранительного термореле перегрева до 103 С, по истечении 15-ти секунд работа аппарата приостановится в результате срабатывания управляющей автоматики. При регистрировании термодатчиком температуры свыше 100 С в режиме отопления, система автоматики ожидает потенциального уменьшения температуры ориентировочно полминуты. Если же спад температуры датчика NTC отопления и предохранительного термореле за данное время не происходит, газовый котел Navien Ace высвечивает ошибку 16. Отключение на этапе розжига горелочного узла. Если температура предохранительного термореле в фазе, когда появляется пламя, свыше 103 С, управляющая автоматика оповещает о неисправности с 10-ти секундным перерывом. Включение температурного датчика отопительной воды либо защитного термореле перегрева, блокирующих агрегат. Если температура воды поднимется на отметку 103 градуса, запускается термостат перегрева. После остывания прибора проведите его перезапуск посредством кнопки reset. Неудовлетворительно работает или же неисправен датчик перегрева. Надо его поменять.

Код 13

Ошибка 13 показывает, что в отопительной линии циркуляция теплоностителя затруднена. Если при проверке давления охлажденной системы отопления обнаружится, что оно понижено, заполните прибор водой. В трубопроводе отопления присутствует воздух в большом количестве. Используйте автоматический отводчик, чтобы устранить воздух из трубопроводной системы. Нет циркуляции. Для бесперебойной циркуляции воды надо полностью открыть запорные краны на трубопроводах. Циркуляционный водяной насос стал работать с перебоями. Плохое вращение насоса. Отсутствует нужное напряжение в сети электропитания. При регулярных скачках напряжения подключать аппарат к электрической сети рекомендуется с использованием стабилизатора. Электромотор циркуляционного насоса сломался или замкнулась обмотка статора. Слабый напор, однако работа насоса циркуляции производится корректно. Вероятно, вышла из строя крыльчатка, в связи с чем надлежит установить новый насос. Теплоноситель к циркуляционному насосу подается без задержек, а его вращение не выполняется. Насос надлежит осмотреть на вероятное заклинивание вала ротора. Снимается заглушка, затем вращаем рукой вал ротора двигателя. Отсутствует контакт между модулем автоматики и насосом, что указывает на некорректную работу модуля электроники. Если по окончании сброса агрегата текущая неполадка остается, смените плату электроники. Реле контроля температуры продуктов сгорания стало перегреваться. Перезапустить котел, когда охладится реле термостата.

Ошибка 10

Недостаток тяги. Котел Навьен Айс функционирует стабильно и безопасно, если в дымоходной трубе имеется хорошая тяга. Электроника следит, чтобы продукты дымоудаления не попали в помещение, и при появлении нарушений работы, датчик тяги блокирует аппарат с ошибкой 10. Вероятные причины, в результате которых тяга бывает плохой или она вовсе отсутствует. Дымоотвод слишком узкий или просчеты при его монтаже. Имеется засор либо лед изнутри на стенках. Максимальная длина дымовыводящего канала превышена. Ознакомьтесь с соответствующими требованиями и нормами, изложенными в руководстве пользователя. Неисправен датчик тяги. Рекомендуется его протестировать и, если нужно, заменить. Контакты от платы управления до реле тяги повреждены. Произведите проверку содинений электроцепи и устраните проблемы. Присутствует влага, и кроме этого, неправильно подсоединены к прессостату трубки. Очистить конденсат и нормально прикрепить трубки к прессостату.

Код 09

Вентилятор сломан. Загрязнение крыльчатки вентилятора. Снижение оборотов вентилятора в результате отсутствия смазки на его вале. Нарушение соединений от управляющего блока до вентилятора.

Ошибка с кодом 05 (06)

Датчик температуры в системе отопления неисправен. Газовый котел Navien Ace оповещает о неисправности во время увеличения рекомендуемой температуры, или же если сломан термодатчик отопительного контура. Электрическая цепь датчика температуры отопительной воды нарушена. Если контакт между температурным датчиком и платой управления разорван, появляется такая неисправность. Возобновление функций прибора после аварии начнется через несколько секунд, если неполадка была самопроизвольной. Если при проверке выявится, что на разъемах датчика и контактах блока электроники конденсат отсутствует, поменяйте датчик. Соединения электрической цепи датчика замкнуты или, теплоноситель имеет не в меру высокую температуру. Проверьте первым делом сопротивление на температурном датчике. Если оно не соответствует необходимым стандартам, датчик следует заменить. Если вы подключили работоспособный термодатчик, однако ошибка 05 (06) повторяется вновь, отремонтируйте либо замените печатную плату.

Ошибка с кодом 07 (08)

Повреждение датчика температуры горячего водоснабжения. Электроника котла Навьен Айс показывает код ошибки 07 (08), когда возникла неисправность температурного датчика ГВС либо значительно увеличилась температура, рекомендуемая для нормальной работы. Если определится дефект датчика температуры горячей воды, его надо заменить. Разрыв контактов между датчиком температуры ГВС и электронным модулем. Осмотрите электросоединения и найдите неисправность. Если контакты между платой и датчиком в порядке, сам термодатчик исправен, однако ошибка 07 (08) при этом определяется, следовательно можно говорить о неисправности платы электроники.

Код ошибки 12

Сбой работы горелочного устройства в фазе розжига. Ошибка 12 сообщает, что разжигание не выполняется в силу отрыва пламени горелки. Диагностируйте электрические контакты от электрода пламени до механизма розжига или от модуля управления до клапана газа. Восстановите электроконтакты при обнаружении неисправностей. Кроме того, отсутствие тяги может быть причиной неисправностей, связанных с отрывом пламени. Осмотрите дымоходный канал на предмет загрязнений.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

как исправить. Ошибки котлов Navien и их коды

Технические характеристики газовых котлов Навьен

Навьен относится к ведущим производителям котельного оборудования из Южной Кореи, его продукция пользуется спросом во многих странах мира и отличается гарантированно высоким качеством. Модельный ряд широко представлен как одно, так и двухконтурными агрегатами, среди которых:

  • с турбонаддувом;
  • атмосферные;
  • конденсационные.

В последнее время появились также электрические котлы данной марки. Производитель делает особый акцент на том, что газовые котлы Навьен по техническим характеристикам ничуть не уступают конкурентам, а главное, максимально адаптированы к отечественным условиям с их нестабильным давлением, перепадами в газовой магистрали, электросети.

К сожалению, на практике случается ситуация, когда на информационном табло агрегата высвечивается код ошибки и нужно принимать решение, что с этим делать дальше.

Основная характеристика

Корейские производители позаботились об удобстве потребителей и выпустили обширный модельный ряд отопительных систем. Оборудование отличается высокой надежностью и доступной ценой. Особенности газовых котлов Навьен:

  1. Аппарат оснащен схемой регулировки, которая позволяет избежать проблем, связанных с перепадами напряжения в сети. Такая функция защищает систему от поломок при ложном запуске датчиков. Эта функция очень полезна, поскольку напряжение в энергосети не всегда стабильно.
  2. Отопительная система способна стабилизировать свою работу при снижении давления подачи до 4 бар.
  3. Аппарат не замерзает даже при отсутствии подачи газа. Имеется насос для принудительной циркуляции воды.
  4. В системе присутствует двойной теплообменник, предназначенный для нагрева теплоносителя и воды. Предварительное нагревание можно запрограммировать.
  5. Электроника отличается простотой и удобством.

Газовый котел Navien:

Разновидности оборудования

У компании Навьен очень широкий ассортимент, включающий напольное и настенное оборудование. Агрегаты могут нормально функционировать даже при нестабильной подаче топлива и электроэнергии. Модели имеют функцию турбонаддува и оснащены защитной системой от замерзания.

Напольное оборудование идеально подходит для загородных домов. Оно качественно отапливает помещение и обеспечивает его горячей водой. Агрегаты просты и компактны. Встречается конденсационное оборудование. Такие аппараты значительно сокращают расходы на отопление дома.

Виды котлов Navien:


Большой популярностью пользуются следующие модели Navien: Ace (Эйс), выпускаемые с различным уровнем мощности, например, 16 k или 20 k, Deluxe (Делюкс), Prime (Прайм).

Компания производит как одно-, так и двухконтурное оборудование.

Особенности конструкции

На рынке отопительного оборудования достаточно широко представлена продукция компании Навьен. Ее главными достоинствами являются универсальность, высокий уровень автоматизации и качество исполнения. Техника этого бренда замечательно подходит для обеспечения теплом как офисных, производственных помещений, так и жилых домов.

Обратите внимание! Основная особенность газовых котлов этого производителя — наличие в них двух теплообменников, что позволяет эффективнее использовать тепло. К тому же продукция устойчива к коррозии, поскольку все металлические составляющие выполнены из нержавеющей стали.

Оба контура теплообмена устойчивы к различного рода загрязнениям, не склонны к обрастанию мелкими частицами и в состоянии противостоять образованию накипи, что гарантирует постоянно высокую производительность. К тому же все узлы доступны и просты в эксплуатации и обслуживании.

Газовые котлы торговой марки Навьен обладают многочисленными достоинствами, что делает их таким популярным продуктом на отечественном рынке отопительного оборудования.

  1. Приборы полностью автоматизированы, поэтому они в состоянии функционировать долгое время по ранее заданной программе. Это очень удобно для загородных коттеджей, в которых хозяева не проживают постоянно.
  2. Котлы Навьен характеризируются экологичностью, так как в воздух в основном выбрасывается углекислый газ, поглощающийся деревьями.
  3. Приемлемая стоимость — газовые приборы отопления этого бренда отличаются наиболее привлекательным соотношением стоимость-качество.
  4. Простота в управлении.
  5. В оборудование установлены защитные чипы, нивелирующие последствия колебаний напряжения в сети.
  6. Котлы максимально адаптированы к сложным условиям работы, что актуально для России.
  7. Высокий показатель мощности установленных в оборудовании вентиляторов.

Все перечисленные достоинства отопительного оборудования торговой марки Навьен дают возможность пользователям получать нужное количество тепла при небольших затратах энергоносителя. Уникальные технические параметры позволяют также использовать котлы в экстремальных условиях водо- и газоснабжения.

Плюсы котлов Навьен

  • Приборы полностью автоматизированы, поэтому они в состоянии функционировать долгое время по ранее заданной программе. Это очень удобно для загородных коттеджей, в которых хозяева не проживают постоянно.
  • Котлы Навьен характеризируются экологичностью, так как в воздух в основном выбрасывается углекислый газ, поглощающийся деревьями.
  • Приемлемая стоимость — газовые приборы отопления этого бренда отличаются наиболее привлекательным соотношением стоимость-качество.
  • Простота в управлении.
  • В оборудование установлены защитные чипы, нивелирующие последствия колебаний напряжения в сети.
  • Котлы максимально адаптированы к сложным условиям работы, что актуально для России.
  • Высокий показатель мощности установленных в оборудовании вентиляторов.

Все перечисленные достоинства отопительного оборудования торговой марки Навьен дают возможность пользователям получать нужное количество тепла при небольших затратах энергоносителя. Уникальные технические параметры позволяют также использовать котлы в экстремальных условиях водо- и газоснабжения.

Инструкция по эксплуатации

Эксплуатация газовых котлов Navien производится в автоматическом режиме, при котором участие человека минимально.

От владельца требуется только наблюдение за показаниями на дисплее и своевременная реакция на появление кода ошибки.

Кроме того, пользователь определяет режим работы — летний или зимний:

  • Летний режим определяется только нагревом ГВС.
  • Зимний режим запускает систему отопления одновременно с подачей ГВС.

На дисплее имеется кнопка с соответствующей пиктограммой (обозначение снежинки или солнышка).

Если требуется настроить температуру ОВ или иные параметры системы отопления, должен быть включен зимний режим функционирования. Регулировка температуры ОВ производится при мигающем значке радиатора.

Если он горит ровно, дисплей показывает существующую температуру. Нажав на кнопку «радиатор», чтобы значок замигал, нажимают на кнопки «+» или «-», чтобы изменить заданную температуру теплоносителя.

Значок перестает мигать через некоторое время (несколько секунд), а котел начнет греть или охлаждать теплоноситель в соответствии с полученными указаниями.

Частые неисправности котла

Если в процессе работы оборудования была выдана ошибка «03», котел «Навьен» необходимо попытаться вернуть к нормальному функционированию. Любое оборудование (сюда можно отнести и то, что описывается в статье) рано или поздно становится неисправным. Это может быть связано с неправильным монтажом или несоблюдением правил эксплуатации. Иногда к повреждениям устройств приводит низкое качество теплоносителя.

Для того чтобы пользователь мог определить причину и принять правильное решение, производитель предусмотрел наличие дисплея, на который выводятся коды ошибок. Ниже будут представлены наиболее распространенные неполадки, которые могут возникнуть при эксплуатации. Многие пользователи утверждают, что самая часто встречающаяся ошибка – «03». Котел «Навьен», однако, может выдавать и другие коды. Например, на перегрев оборудования указывает обозначение «01E». Цифра меняется на «02», если уровень теплоносителя оказался слишком низок. Этот же код может указывать на то, что цепь датчика протока оказалась разорвана. Если всё же на дисплее ошибка «03», котел «Навьен» не получает сигнала о пламени. Цифра «04» указывает на то, что возникло ложное сообщение о пламени. В температурном датчике может произойти обрыв цепи, на это указывает ошибка «05».

В системе горячего водоснабжения тоже могут возникнуть определенные сложности, например, цепь датчика может оказаться разорвана, на это указывает ошибка «07». Иногда вентилятор тоже испытывает проблемы в работе, на это указывает ошибка «09», а вот если система дымоудаления вышла из строя, то на дисплее вы увидите цифру «10». Датчик прохода иногда сталкивается с проблемой короткого замыкания, в этом случае ошибка обозначается цифрой «13», а вот замыкание или обрыв цепи датчика, что указывает на неправильное давление воздуха, будет обозначаться цифрой «27». Неисправности платы управления или нарушение в работе всей системы могут обозначаться цифрой «15».

Причины появления неисправностей

Для газового котла Навьен неисправности сосредоточены в нескольких вероятных областях:

  1. проблемы с теплоносителем;
  2. не работает поджиг;
  3. отсутствует подача топлива (газа).

Сначала, до того, как планировать визит в сервисный центр или оценивать стоимость ремонта, нужно попробовать проанализировать возможные причины указанной ошибки. Это, в первую очередь, сбой в получении автоматикой сигнала о нормальном уровне пламени в запальнике. Дальнейший поиск вероятного источника неисправности приведет к датчику ионизации (вышел из строя), давлению газа в системе (ошибочно закрыт вентиль, нет подачи), проблемы с заземляющим контуром.

Можно начать с осмотра датчика пламени: он должен быть чистым, без отложений и грязи. Если это не так, сенсор очищают, а потом пытаются включить котел. Параллельно проверяют положение крана на входе газа в агрегат, подключение заземления.

Практика показывает, что в большинстве случаев эти нехитрые манипуляции позволят обойтись без вызова специалистов и расходов на диагностику.

Важно. До начала самостоятельного устранения любых неисправностей следует внимательно изучить код ошибки, проверить ее соответствие по классификации производителя, а уже потом пытаться решить проблему.

Классификация ошибок

Автоматика регистрирует все проблемы в системе отопления. Каждая ошибка имеет код, который отображается на дисплее. Перечень самых распространенных неисправностей:

  1. 01. Произошел перегрев. Это могло случиться из-за трудностей с циркуляционным насосом или из-за образования засора (сужение проходного канала).
  2. 02. Недостаток теплоносителя, поломка измерительного оборудования. При первом варианте система завоздушена, может быть, распределительный клапан находится в закрытом состоянии или присутствуют проблемы с датчиком протока.
  3. 03. Отсутствие сигнала о пламени, трудности с горелкой. Такой код появляется, если не подается газ, не работает розжиг, не функционирует датчик ионизации, перекрыт газовый кран, а также при неправильном заземлении.
  4. 04. Прошел ложный сигнал о возникновении огня или же случилось короткое замыкание в цепи датчика.
  5. 05−08. Нарушена цепь в регистраторе температуры. Может быть поврежден контакт между контроллером и датчиком или произошло короткое замыкание в этой области.
  6. 09. Неисправность вентилятора.
  7. 10. Возникновение задымления. Этот код появляется из-за поломки вентилятора или при отсутствии контакта между вентилятором и датчиком. Кроме этого, причина проблемы может быть в засоре дымохода или при попадании ветра в трубу.
  8. 12. Потух огонь в отделе сгорания.
  9. 13. Произошло замыкание в индикаторе протока.
  10. 14. Нет подачи газа.
  11. 15. Неисправность платы управления.
  12. 16. Оборудование перегрелось.
  13. 17. Ошибка, связанная с DIP-переключателем.
  14. 18. Произошел перегрев агрегата дымоудаления.
  15. 27. Неисправность приспособления воздушного давления.

Если при работе котла слышны шумы, а код ошибки не появляется на экране, скорее всего, причина в образовавшейся накипи, которая не дает протоку теплоносителя нормально функционировать. Также котел может шуметь при перегреве устройства, установке некачественного теплоносителя и при закипании воды.

Еще одна распространенная проблема у двухконтурных настенных котлов — поломка трехходового крана.

Такое может случиться после завершения срока эксплуатации крана (чаще всего через 4 года). В такой ситуации в контуре ГВС может не быть горячей воды.

Инструктаж по кодам ошибок

Внедрив электронные схемы в алгоритм управления газовыми котлами, производители облегчили использование агрегатов в быту простыми пользователями.

Сейчас не нужно по каждому поводу вызывать представителей обслуживающей организации, с которой заключен договор на поставку топлива, осмотр и ремонт оборудования. Ошибки высвечиваются на электронном табло в виде цифровых символов, а инструкции по их исправлению даны в техническом руководстве.

Образец панели управления. У современных электронных моделей дисплей расположен на пульте управления, и символы хорошо видны даже в темноте благодаря яркой светодиодной подсветке красного, оранжевого или синего цвета

Обратите внимание: у котлов Навьен информация может быть показана как цифровым, так и буквенно-цифровым символом. Это значит, что разницы между ошибкой «15» и «Е15» нет – она несет одну и ту же информацию. Итак, переходим к условным обозначениям, их расшифровке и инструкциям по дальнейшим действиям.

Внешне это выглядит так: отопительный контур работает в штатном режиме, а из крана горячей воды вдруг начинает течь холодная вода. На информационном экране, тем не менее, высвечиваются данные о подогреве воды до нужной температуры.

Все ошибки котлов Навьен. Что делать и как устранить ошибки 03, 10, 02, 13

Корейские газовые котлоагрегаты Навьен характеризуются высочайшей степенью надежности. Они работают на протяжении многих лет, не утруждая собственников поломками.

Это подтверждается пользовательскими отзывами и выводами специалистами теплоэнергетиками, которые можно найти в интернете в открытом доступе. Неисправности котлов Навьен встречаются довольно редко.

Данная модификация отопительных агрегатов обладает хорошей программной диагностикой, поэтому для пользователя не составит трудности разобраться в причинах сбоев и понять, что делать по их устранению.

Причины неисправностей котлов Навьен

Любые неисправности котлов Navien, которые находятся на гарантийном обслуживании, должны выполняться сервисной организаций.

До посещения сервисной организации, потребителю нужно включить систему диагностики, выполнить анализ вероятные причины сбоя и оценить возможность ремонта.

Коды ошибок в котлоагрегатах Навьен классифицируют по 3-м конструктивным элементам:

  • утечки в контуре отопления;
  • не работает система розжига;
  • низкие параметры в газовой сети.

Не все ошибки требуют участие сервисных специалистов. Например, отсутствие факела в пьезозапальнике, может быть вызван сбоем первичного датчика по пламени , нулевым давлением газового топлива в магистрали, когда по ошибке закрыт головной вентиль или в случае неисправности контура заземления.

Поэтому устранения сбоя начинают с осмотра первичного датчика, который должен быть в чистом виде и без повреждений. После очистки поверхности первичного датчика повторно проводят проверку работы котла.

Самодиагностика котлов Навьен

Система самодиагностики ориентирует пользователя на своевременное определение неисправности в Навьен. Электронный блок опрашивает все датчики, анализирует полученные данные, и выдает критические сбои на ЖК-дисплей в виде цифровых символов. Практическое руководство по устранению поломок дано в технической документации.

У новейших цифровых модификаций монитор размещен на пульте управления. Коды отлично просматриваются даже в темное время суток, вследствие наличия яркой разноцветной ЛЭД подсветки.

У разных котлоагрегатов Навьен информация представлена как цифровыми, так и буквенно-цифровыми символами. Разницы между сбоем «10» и «Е10» абсолютно никакой нет.

Способы устранения неполадок

Очень важно устранять неисправности своевременно, в том числе при ошибке 03 на котле Navien. Иногда появление этого кода не связано ни с какой серьезной поломкой. Варианты того, что делать при ошибке 03 на котле Навьен:

  • почистить датчик пламени.
  • образовавшийся налет на электроде снять мелкозернистой наждачкой.


Если возникает код ошибки 09 в котле Навьен, проблема связана только с вентилятором. В таком случае на восстановление нормальной работы системы уйдет гораздо больше времени. Перед тем как устранить ошибку 09, следует:

  1. Проверить напряжение в области соединения черных и красных проводов вентилятора. Оно должно составлять 100−200 В.
  2. Если электропитание нормальное и вентилятор функционирует, но его скорость вращения недостаточна, нужно заменить эту деталь.
  3. Если в первые 3 секунды до розжига вентилятор вращается со скоростью меньше чем 400 об./мин., оборудование не будет работать. При такой скорости в течение 12 секунд на экране высвечивается код 09. Если же проблема решена, электрика перепроверяет работу вентилятора, и сообщение об ошибке исчезает через 30 сек.
  4. Если вентилятор выключен, а на дисплее отображена частота вращения 2000 об./мин., скорее всего, возникло короткое замыкание. Необходимо заменить вентилятор.

Похожая ошибка — номер 10. В случае ее возникновения также проверяют состояние вентилятора и контакты, при необходимости меняют деталь. Кроме того, может понадобиться почистить дымоход.

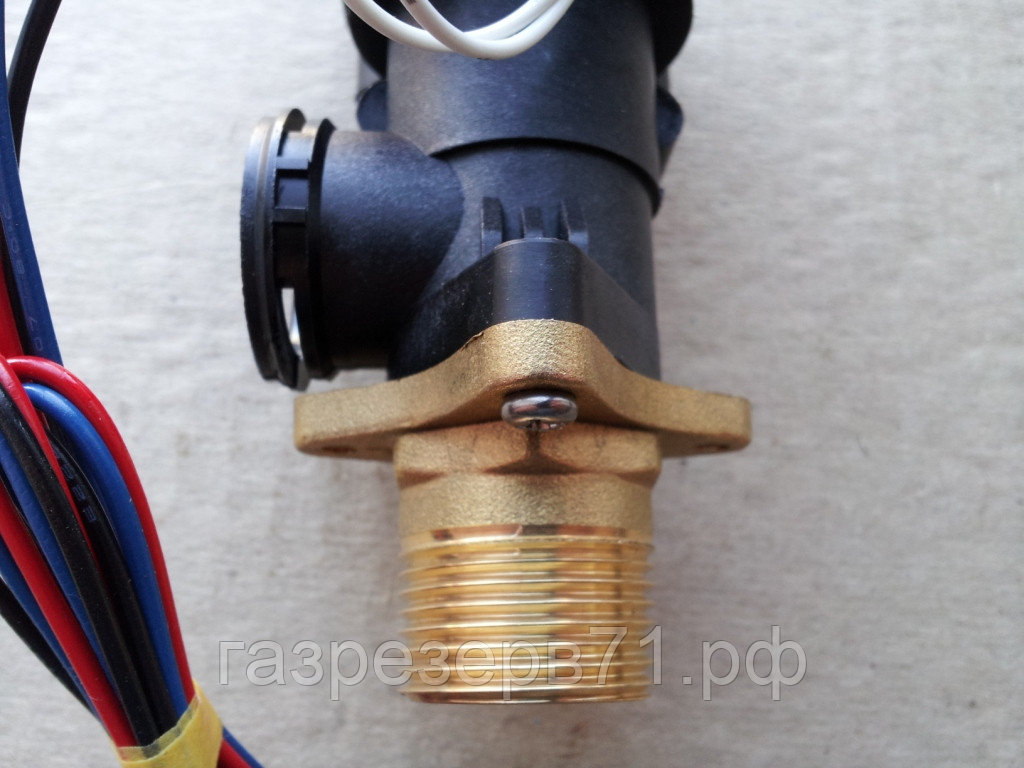

Если высвечивается код 13, может потребоваться замена датчика. Однако шум при работе оборудования может исчезнуть после промывания теплообменника. Краны нужно максимально открыть, а температуру теплоносителя следует снизить.

Кроме этого, довольно распространена ошибка 27 на Навьен. Она связана с коротким замыканием датчика APS. При появлении такого кода неполадки необходимо учитывать следующие моменты:

  1. Может не функционировать сам датчик APS либо коннектор датчика отходит от платы управления.
  2. Нужно померить напряжение на плате в соединении датчика давления. Ошибка отображается на дисплее, если напряжение меньше 0,06 В или выше 4,8. В такой ситуации датчик следует заменить.

При ремонте газового оборудования есть еще один очень важный момент: если для устранения поломки нужно было сливать теплоноситель, его необходимо восполнить. Перед новой заправкой обязательно нужно перекрыть газ и обесточить помещение. Нужно проверить положение распределительных и запорных вентилей и максимально их открыть.

Кран подпитки, который обычно располагается внизу оборудования, нужно повернуть налево. Когда манометр достигнет отметки 1,2−2 бар, кран закрывают. Если после заливки заработает аварийный индикатор, нужно слить жидкость и повторить процедуру.

Основные коды ошибок

Современные котлы имеют ЖК-панель управления тепловыми процессами котлоагрегата с системой диагностики, которая анализирует по датчикам давления, температуры и пламени состояние агрегата, определяет его неисправности и высвечивает результаты на дисплее. Большинство сбоев вызваны неправильной установкой и эксплуатацией котла, а также низкорежимными параметрами работы основных инженерных сетей: водопровод, газовая магистраль, районные электрические сети.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

  • Прочистить фильтры в самом котле и системе отопления.
  • Достать теплообменник из корпуса.
  • Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
  • Поместить теплообменник в емкость с раствором кислоты.
  • Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Отсутствие факел на горелке «03»

Этот сбой на агрегате Navien проявляется при некачественном пульсирующем горении или когда управленческий блок не получает информацию от датчика по факелу.

В агрегатах этого бренда наличие факела определяется особым устройством — электродом ионизации. Работа автоматики безопасности настроена на постоянную проверку присутствия факела после подачи газа. Прерывистое горение может вызвать нестабильная подача дутьевого воздуха из-за большой скорости работы воздушного вентилятора. Возможны также дефекты на шлангах, проложенных от турбины к APS.


Котел Навьен ошибка 03, последствия:

  • Неудачные варианты розжига;
  • сразу после растопки — факел тухнет.

Для того, чтобы исправить код, предварительно убеждаются в качестве соединений электрода и платы блока управления. Также проверяют заземления элементов агрегата и чистоту первичных датчиков. Если в ходе тестирования не получится нормализовать функционирование котлоагрегата, нужна будет диагностика или замена котловой платы.

09 – неполадки в работе вентилятора

Если скорость вращения вентилятора резко упадет, а именно – снизится до 400 об/мин и пробудет в таком состоянии 3 сек, сработает система защиты и розжиг будет невозможен. Если низкая скорость продержится 10 секунд, на дисплее высветится код 09.

Программа настроена так, что через полминуты она вновь поведет запуск дутьевого устройства. Если скорость придет в норму, котел включится и заработает в выбранном режиме, если нет – самодиагностика повторится

Показатель 2 тыс. об/мин говорит о коротком замыкании. Скорее всего, в результате вышла из строя плата или сломался вентилятор.

Что делать:

  • Дождаться, когда агрегат перезапустится и сам попробует устранить ошибку.
  • Если перезапуск продолжает повторяться, необходимо проверить плату, контакты проводов, уточнить данные переменного электротока – от 100 до 220 В.
  • При нормальных параметрах тока и низкой производительности дутьевого устройства однозначно диагностируется поломка вентилятора.
  • Заменить вентилятор самостоятельно или пригласить специалиста.

Дело может оказаться и в загрязнении выходного фильтра. Проверьте наличие засора и при необходимости произведите чистку. Часто после этого несложного действия котел начинает работать, как новый.

Код ошибки 10 — Сбой в работе системы дымоудаления (только в Navien Ace и Ace Coaxial)

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.

Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.

Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.

Сбой в работе системы APS (система контроля воздушного давления). Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора.

Код ошибки 13 — Короткое замыкание цепи датчика протока отопительной воды (только модели Ace)

Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильно ударить по датчику протока.

Код ошибки 16 — Перегрев котла

Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.

В настенных котлах Navien Ace температура срабатывания датчика по перегреву:

  • Откл. 98 C;
  • Вкл. 83 C. Подождите пока котёл остынет и перезапустите его.

Неисправен или некорректно работает сам датчик по перегреву. Замените датчик.

Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.

При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.

Обзор менее частых ошибок

Существуют и другие менее распространенные сбои, которые говорят о сбоях в работе котлоагрегатов Навьен и необходимости проведения ремонта:

  • Е011, нарушение установленных параметров по уровню или давлению среды в нагревательном контуре. Этот сбой проявляется на ЖК-дисплее агрегата с автоматической системой подпитывания контура водой. Для устранения поломки необходимо отсоединить систему отопления, диагностировать функциональность клапана подпитки водой, слить остаточную воду в сливе электронасоса, переподключить его и запустить вновь котел.
  • Е012, ошибка 12 — нет пламени в топке котла. Причин может быть много, алгоритм устранения рекомендуется применять, как при ошибках Е003-Е004. Предварительно проверяют, не перекрыт ли главный газовый кран, есть напряжение в линии питания котла и надежно ли система заземления.
  • Е013, ошибка 13 характеризует КЗ в линии или нет подачи питания датчика протока контура отопления.
  • Е015, ошибка 15 — нарушение в функционировании платы управления. В том случае, когда не отклика на поступление электроэнергии, потребуется ремонт либо замена.
  • Е016, ошибка 16 говорит о перегреве элемента в системе. Перегреваться может какой угодно узел: электродвигатель дутьевого вентилятора, теплообменный аппарат, электродвигатель центробежного насоса. Самостоятельно можно почистить установленный фильтр перед котлом, теплообменный аппарат и заменить термостат.
  • Е017, сбой, вызван DIP-переключателем, потребуется скорректировать опции управляющей платы и перезапустить котлоагрегат.
  • Е027, ошибка 27- сбой первичного датчика давления. Проверяют засор, слаженность работы датчика и дутьевого вентилятора. При обнаружении поломки заменяют неисправную деталь.
  • Е030, излишний нагрев дымового термостата. Нужно выключить котлоагрегат, предоставить время для его охлаждения не менее 30 мин, после чего перезапускают агрегат. Если сбой не устранен — проверяют дутьевой вентилятор и первичный воздушный датчик давления, выполнить очистку дымовентиляционной системы.
  • Е 093, неисправна кнопка «вкл./выкл.» Ее можно заменить собственными средствами.

Неисправности котла Навьен Айс

Давайте рассмотрим характерные неисправности данной серии, тем более что их не так уж и много. Например, в модели Navien Ace 24 K часто возникает ошибка 10. Этот газовый настенный двухконтурный котел построен по схеме с закрытой камерой сгорания, поэтому тут часто возникают проблемы с удалением дыма. Чаще всего причиной неисправности является поломка вентилятора – потребуется его замена.

Не менее часто возникает ошибка 02. Именно она может проявиться, когда котел Навьен быстро набирает температуру и быстро остывает. Причина кроется в завоздушивании контура или в неисправности датчика протока. Систему отопления необходимо избавить от воздуха – например, подключив ее к водопроводу и прогнав теплоноситель под давлением. В наших обзорах мы уже писали, как происходит развоздушивание отопительных магистралей.

Неисправности платы управления

Самая неприятная ошибка, так как здесь сложно что-то понять. Она обозначается кодом 15E. Разобраться в устройстве платы самостоятельно, не имея профильного образования, практически невозможно. Поэтому мы рекомендуем вызвать специалиста. Он протестирует электронную плату на наличие неисправностей, локализует поломку и устранит ее. Как будет проводиться тестирование и ремонт, на дому или в сервисном центре, определит специалист.

Правила эксплуатации и своевременного технического обслуживания

Приобретая газовый агрегат для обогрева своей квартиры, частного дома, следует помнить, что современные устройства относятся к разряду сложных, высокотехнологичных, насыщенных автоматикой и защитными системами. Поэтому, чтобы продлить срок службы котла и не допустить его преждевременного выхода из строя, необходимо соблюдать определенные правила эксплуатации.

  1. Во-первых, это монтаж в соответствии с установленными требованиями, по схеме, рекомендуемой производителем, а не на основании советов знакомого мастера.
  2. Во-вторых, это качественные материалы и узлы: экономия на данном этапе грозит перерасти в финансовые затраты на ремонт котла в будущем.
  3. В-третьих, это тщательная проверка состояния датчиков, дымохода, подачи воды/газа перед запуском котла. Осмотр и очистку основных узлов нужно производить регулярно, а не от случая к случаю.

Вероятные причины неполадок подскажет автоматика, отображая на дисплее кодированные сообщения. Опыт свидетельствует, что выполнение данных рекомендаций поможет избежать вероятных серьезных поломок, отказов, а значит, владельцам не придется узнать, какие у котла Navienace типичные неисправности и что потребуется для их устранения.

Полезные советы

  • Обращаясь в сервисный центр, нужно правильно выбирать организацию. Если она не аттестована представителем компании Навьен, возникнут проблемы. Отсутствие квалифицированных мастеров, методичек, схем, запасных частей приведут к затяжному ремонту. А цена на детали, необходимые для восстановления работоспособности котла, выше – нет прямых связей с производителем.
  • Рекомендации менеджеров и доморощенных знатоков по включению Навьен через стабилизатор у профессионала вызывают улыбку. В корейском котле своя схема. Только ИБП обеспечит функционирование агрегата даже при пропадании напряжения на линии. Стабилизатор в данном случае бессилен, а автономный блок выручит за счет встроенных (или подключаемых) аккумуляторов, устройств заряда и сглаживания пульсаций.

Источники

  • http://pikucha.ru/otoplenie/kotly/kotel-naven-oshibka-03.html
  • https://kaminguru.com/remont/02-i-drugie-na-kotle-naven.html
  • https://bithol.ru/oshibka-10-na-kotle-naven-chto-delat/
  • https://aniko-gas.ru/kotly/naven-oshibka-13.html
  • https://1-teplodom.ru/neispravnosti-kotla-naven-instrukcia-po-remontu-gazovogo-kotla-esli-ne-vklucaetsa-osibki-ne-zapuskaetsa-gudit-pri-vklucenii-ustranenie-osibok-otopitelnogo-kotla/
  • https://FB.ru/article/274577/neispravnosti-kotlov-kotel-naven-oshibka-kotel-naven-osnovnyie-kodyi-oshibok
  • https://kaminguru.com/kotel/oshibki-03-09-i-27-na-kotle-naven.html
  • https://sovet-ingenera.com/otoplenie/kotly/oshibki-gazovogo-kotla-navien.html
  • https://tur-gaz.ru/kotel-navien-oshibka-02-chto-delat/
  • https://www.tproekt.com/kotel-naven-osibka-02/
  • https://eurosantehnik.ru/oshibki-i-nepoladki-gazovyx-kotlov-navien.html
  • https://tur-gaz.ru/oshibka-16-na-kotle-naven-chto-delat/
  • https://teplofan.ru/oshibki-kotlov/kody-oshibok-naven
  • https://AlyansLes45.ru/kotel/naven-oshibka-02.html
  • https://oboiman.ru/teplo/kotel-naven-neispravnosti-kody-osibok-instrukcia-po-remontu.html
  • https://fixbroken.ru/oshibka-12-kotla-navien/

Основные ошибки газовых котлов Навьен Делюкс


Код ошибки 03

Газовый котел Navien Deluxe не выходит на розжиг. Нет поступления газового топлива к горелочному блоку. Распределительный вентиль подающего газопровода закрыт. Потребуется открыть распределительный вентиль. Сбросьте воздух из трубопроводящей магистрали, если выполняется первичное включение прибора. Замерьте давление газа, поступающего к газовой арматуре. Установочные параметры давления изложены в инструкции по эксплуатации. В свою очередь, требуется отрегулировать на жиклере давление газового топлива (максимум / минимум). Клапан газа неработоспособен. Газовый клапан нужно поменять, если диагностируются его неполадки. Нестабильное функционирование электрода розжига или его неисправность. Проверьте и откорректируйте зазор между ионизационным электродом и газогорелочным узлом. Если на ионизационном электроде присутствует слишком много сажи, прочистите его. Неисправность деталей газовой аппаратуры, в частности замыкание либо разрыв в контактах на катушках газового клапана. Если зафиксированы данные нарушения, замените клапан газа. Залипание плунжера газового клапана. Спереди у клапана расположен штуцер. Присоедините к нему резиновую трубку и удалите лишнее давление. Мощность розжига котла Навьен Делюкс ограниченная. Зайдите в сервисное меню агрегата и скорректируйте нужную мощность. Электронный модуль сгорел либо возник сбой его работы. Если блок розжига перестал срабатывать, надо перезагрузить агрегат. При повторе ошибки 03 поменяйте или отремонтируйте блок автоматики. Далее проверяется заземление. Не позволяется наличие заряда на корпусе. Отключение аппарата периодически происходит в результате избыточного количества влаги. Электрод ионизации, горелку и топочную камеру надлежит прочистить тщательно от конденсата. Электрод ионизации вышел из строя. Пламени на горелке нет, но распознается платой электроники. Произошло повреждение контактов или замыкание электрокабеля от электрода до управляющей платы. Диагностируйте электроцепь и устраните неполадки.

Ошибка с кодом 02

Неудовлетворительное давление в системе. Котел Navien Deluxe сигнализирует об ошибке 02, если в линии отопления будет недостаточно жидкости. Нарушились контакты от прессостата до электронного модуля. Повреждение датчика давления. Предварительно узнайте, какое давление указывает манометр. Если давление уменьшилось, подпитайте жидкостью основной контур. Для такой процедуры на агрегате расположен подпиточный кран. В случаях повторения ошибки 02 нужно обследовать всю систему в поисках возможной утечки. Течи могут быть в насосе циркуляции, защитном клапане, у основного теплообменника, а также в деформированных уплотнениях и прокладках.

Код ошибки 16

Перегревание котла Навьен Делюкс. Температура нагрева аварийного термостата 103С. Ошибка 16 не отображается, если сигнала на розжиг в текущий период нет. Когда повышается температура в отопительной линии, горелочный узел погасает, однако нагрев теплообменника продолжается. При росте температуры аварийного термореле перегрева до 103С, по истечении 15 секунд котел отключится в результате срабатывания управляющей автоматики. При фиксировании термодатчиком температуры выше 100 С в цикле отопления, система автоматики ждет вероятного уменьшения температуры ориентировочно 30 сек. Если же понижение температуры защитного термостата и датчика по тем-ре отопления за данное время не происходит, котел Navien Deluxe выдает ошибку 16. Блокировка на этапе разжигания горелочного устройства. Если температура предохранительного термореле в период, когда появляется пламя, более 103С, система автоматики передает сигнал о неисправности только по истечении 10-ти секундного ожидания. Срабатывание защитного термореле перегрева или термодатчика на отопление, которые блокируют прибор. Когда температура жидкости поднимется на уровень 103 С, включается аварийное термореле перегрева. После остывания прибора произведите его перезапуск при помощи клавиши reset. Повредился или же некорректно функционирует термостат перегрева. Потребуется его заменить. В основном контуре циркуляция теплоностителя недостаточная. Если во время проверки давления ненагретой отопительной системы станет понятно, что оно снижено, налейте воду в агрегат. В трубопроводе отопления имеется воздух. Используйте кран-спускник, чтобы отвести воздух из трубопроводной системы.

Код 13

Код неисправности 13 означает, что отсутствует циркуляция. Для нормальной циркуляции теплоностителя надо полностью открыть распределительные краны на трубопроводах. Насос циркуляции работает некорректно. Вращение насоса неудовлетворительное. Нет необходимого напряжения в сети электропитания. При многократных сложностях с электричеством подсоединять агрегат к электросети надлежит с использованием стабилизатора. Электромотор циркуляционного водяного насоса поломался либо замкнулась статорная обмотка. Недостаточный напор, но функционирование циркуляционного водяного насоса происходит удовлетворительно. Вероятно, сломана крыльчатка, из-за чего рекомендуется поменять гидронасос. Теплоноситель к гидронасосу поступает стабильно, однако вращение его не производится. Насос надо протестировать на возможный перекос роторного вала. Снимается заглушка, далее вращаем вручную вал ротора электродвигателя. Нет контакта между модулем автоматики и насосом, что объясняется сбоем работы управляющей платы. Если по окончании перезагрузки прибора данная проблема происходит снова, поменяйте управляющую плату. Термодатчик отработавших газов перегрет. Перезагрузить агрегат, когда охладится реле термостата.

Ошибка 10

Нет тяги. Газовый котел Навьен Делюкс работает правильно и безаварийно, если в дымоходе есть хорошая тяга. Автоматика отслеживает, чтобы дымовые газы не попали в помещение, и во время выявления нарушений работы, пневмореле тяги блокирует аппарат с ошибкой 10. Возможные причины, вследствие которых тяга бывает слабой или же она отсутствует вовсе. Дымовыводной канал слишком узкий или просчеты в период его монтажа. Наличие засорений либо льда на стенках изнутри. Допустимая длина дымовыводного канала превышена. Прочитайте надлежащие нормы и требования, которые описаны в сервисной инструкции. Поврежден датчик тяги. Требуется его проверить и, если необходимо, заменить. Соединения от модуля автоматики до пневмореле тяги нарушены. Выполните диагностику электроконтактов и устраните проблемы. Образование конденсата, и помимо этого, неправильно подсоединены к пневмореле трубки. Удалить конденсат и нормально прикрепить трубки к прессостату. Вентилятор работает неудовлетворительно. Засор лопастей вентилятора. Вентилятор вращается неудовлетворительно, потому что на его валу нет смазки. Повреждение контактов от вентилятора до электронной платы.

Ошибка с кодом 05 (06)

Термодатчик в отопительной системе поврежден. Котел Navien Deluxe сигнализирует об ошибке 05 (06) во время повышения необходимой температуры, либо ввиду поломки термодатчика контура отопления. Электрическая цепь термодатчика отопительной воды нарушена. Если связь от термодатчика до электронного модуля прерывается, возникает данная неисправность. Возобновление нормальной работы прибора после сбоя наступит через десять секунд, если неисправность была случайной. Если в процессе диагностики окажется, что на контактах управляющего модуля и разъемах термодатчика отсутствует конденсат, меняйте датчик. Контакты электроцепи термодатчика замкнуты или, вода имеет довольно высокую температуру. Проверьте для начала температуры. Если оно не совпадает с необходимыми стандартами, датчик надо заменить. Если вы установили исправный термодатчик, тем не менее неисправность выдается вновь, отремонтируйте или поменяйте управляющую плату.

Ошибка с кодом 07 (08)

Поврежден датчик температуры ГВС. Управляющая автоматика газового котла Навьен Делюкс указывает на ошибку 07 (08), если случилась поломка термодатчика ГВС или сильно поднялась температура, необходимая для стабильного функционирования. Если вскроется повреждение термодатчика горячего водоснабжения, его следует сменить. Обрыв контактов между термодатчиком горячей воды и платой управления. Осмотрите электрические контакты и найдите неисправность. Если контакты между датчиком и платой не имеют разрывов, сам термодатчик исправный, но код неисправности так или иначе выдается, в этом случае можно говорить о поломке модуля управления.

Ошибка 12

Нарушение функций горелочного устройства на этапе розжига. Ошибка 12 обозначает, что розжиг не начался вследствие срыва пламени газовой горелки. Осмотрите электросоединения от ионизационного электрода до узла розжига либо от клапана газа до управляющей платы. Восстановите электрические контакты при обнаружении повреждений. Кроме этого, неудовлетворительная тяга может быть причиной неполадок, вызывающих срыв пламени. Осмотрите дымоход на присутствие засорений.


________________________________________________________________________________

Коды ошибок бесконтактного водонагревателя Navien



Коды ошибок водонагревателя Обзор проблем без резервуаров Navien Npe 240a

Коды ошибок газовых водонагревателей Navien Код ошибки Водонагреватель

Код кодов ошибок Navien Проблемы без резервуаров водонагревателей

Navien отзывает без резервуаров водонагреватели из-за риска образования окиси углерода

Коды ошибок Navien и устранение неисправностей

Коды ошибок Navien Обзоры котлов Код ошибки Navien Tankless 10e

Navien Ncb 240 Flame Loss E012 Форумы сообщества Doityourself Com

Часто задаваемые вопросы Бесконтактные водонагреватели Жилые Navien

Строительство водонагревателя без резервуара Naviename

Navien Tankless Water Heater Инструкции Найдите их здесь

Navien Tankless Water Heater Error Code 110 Best Water Heater

Navien Tankless Water Heater Error Code 110 Best Water Heater

Коды ошибок и устранение неисправностей Navien

Ручной ионизатор воды Navien

Установка водонагревателя без резервуара Советы по установке

Поиск и устранение неисправностей водонагревателя Navien Код ошибки без резервуара 38 №
Информационное руководство пользователя

Водонагреватель
с рециркуляционным насосом Таймер горячей воды Navien Tankless

Navien Tankless Water Heaters Feldenkrais Shelhav Com

Компания Navien отзывает водонагреватели и бойлеры без резервуаров из-за риска возникновения

Обзор газовых водонагревателей Navien Navien

Navien Combi Totalscore Club

Navien Резервуарный водонагреватель Коды ошибки Navien
Ионизатор воды Navien
E002 и E011 Давление воды

Navien Npe 240a Цена Ng Конденсационный водонагреватель Menudeldia Co

Код ошибки водонагревателя Navien 002 Лучший водонагреватель 2018

У нас есть безрезервуарный водонагреватель Navien 180 Рабочие

N Avien Tankless Water Heater Nr 240 E 10 Код Youtube

Navien 240a Поиск и устранение неисправностей Фотографии с подогревом в полу Navien 240a

Обзоры безрезервуарного водонагревателя Navien Лучшие электрические газовые пропановые обогреватели

Navien Tankless Water Heaters Инструкции Найти их здесь

Navien Tankless Water Heater Руководства Найдите их здесь

Navien Газовый водонагреватель Проблемы с водонагревателем Ошибка руководства

Navien Tankless Water Heater Spec Sheet Manualzz Com

Navien Tankless Water Heater Problems Возраст водонагревателя от

Обзор Navien Npe 240a Бесконтактный водонагреватель Обзоры Нагреватели Gas Hot

Navien Tankless Water Heater Problems Устранение неисправностей

Руководство по кодам ошибок Rinnai Устранение неисправностей Водонагреватели Rinnai

Navien Tankless Water Heater Reviews Газовый водонагреватель Navien

Navien Water Heater Manual Water Ionizer

Navien Hot Сброс водонагревателя Ремонт без резервуара Womencanrun Org

Navien Ncb 240 Ошибка потери пламени 12 Отопление, помощь в стене

Navien запускает функцию Wi-Fi Navilink для безрезервуарных водонагревателей

Navien Проблемы без резервуарного водонагревателя 240-е годы Обзоры Age Of A От

Navien Обогреватели Feldenkrais Shelhav Com

Коды ошибок и устранение неисправностей Navien

Коды ошибок и устранение неисправностей Navien

Обзор газовых водонагревателей Navien

Код ошибки бесконтактного водонагревателя Navien 110 Код ошибки водонагревателя Best Water
1100003 Ошибка Navien Best Water Heater

Как перезапустить безводный водонагреватель Navien после сбоя питания?

Сид 30 янв.2020 г.

У меня есть гигантское вентиляционное отверстие в середине моей столовой примерно 2×3 фута, дно немного выше уровня глаз (6 футов), и, очевидно, почти до потолка (9 футов)… Узнать больше

Ян 28 сен 2020

Я хочу, чтобы плинтусы закрывали трубы центрального отопления, а также проводку.

Мой кондиционер работает снаружи, но иногда он не дует в определенных частях дома.Мы уже заменили плату для воздухообрабатывающего устройства. Иногда звучит как … Узнать больше

Печь стоит под окном или перед ним.Была тяга с предыдущей печкой. Эта новая печь требует надземного вытяжного вентилятора наружу. Вы можете помочь? Любая идея… Узнать больше

Ван 10 декабря 2019 г.

Прошло около месяца с тех пор, как я запустил свой воздух, и он работал нормально.У меня есть внешний блок. Включил сегодня, запустил вентилятор в верхней части блока есть … Узнать больше

мы только что купили новый дом, и водонагреватель был утеплен.когда мы впервые использовали воду, у нас была горячая вода, но она вся остыла. это электрическая … Узнать больше

У меня есть газовый обогреватель, который я могу зажечь, но он не будет гореть.Я могу его зажечь, но когда я включу, он погаснет. Предложение Ану ???

Газопровод для духовки выступает из стены примерно на восемь дюймов, мы бы хотели его укоротить, чтобы плита подходила ближе к стене, но не может найти никого, о чем нам сказали… Узнать больше

Обшиваю комнату небольшим профильным молдингом.Есть странный переход, с которым, я думаю, я справлюсь, но он быстро попадает в вентиляционное отверстие. Я не могу сдвинуть … Узнать больше

M 26 мая 2018 г.

У меня есть ползун, доступ к которому осуществляется через люк в шкафу в спальне наверху.Я попытался подняться туда, было так жарко, что было невыносимо. Я думаю о каком-то … Узнать больше

Dfm 27 марта 2018 г.

у древних 50 галлонов.Нагреватель h30 … он умрет в какой-то момент — я хотел бы быть готовым … бак или бак меньше?

У бунгало 1948 года ванная становится слишком парной от душа.Мы не можем установить вытяжной вентилятор, поэтому нам обычно приходится открывать окно, которое находится в душе, а летом … Узнать больше

Одна комната наверху получает большой поток тепла, а остальные 3 — нет.Как правильно отрегулировать воздуховоды, чтобы во всех помещениях было тепло. Большое спасибо. Счастливого Рождества.

Ева 8 марта 2016 г.

Недавно переехал в квартиру (снимаю) с настенным обогревателем в коридоре.У меня 12-месячный малыш. Любые предложения по предотвращению ожогов … обогреватель отключен … Узнать больше

Как я могу снизить температуру в доме и не платить за коммунальные услуги? У меня есть центральное отопление, а для того, чтобы в летние месяцы было прохладно наверху, есть термостат… Узнать больше

Мы живем в 27 футах.широкий, 72 фута в длину передвижной дом возрастом 4-1 / 2 года. Один конец (главная спальня и главная ванная выходят на север. Зимой эта область … Узнать больше

Мы реконструируем горный дом (второй дом) и добавляем остров с газовой плитой.Инспектору не требуется вентиляция. Что вы думаете о пр … Узнать больше

Мы купили этот дом новым 10 лет назад.Около месяца назад я заметил, что, когда блок переменного тока отключал наш внешний отвод конденсата, который находится между еловыми … Узнать больше

В теплое время года наверху становится очень тепло, поэтому мы ищем способ охладить верхний этаж.

На водонагревателе постоянно гаснет контрольная лампа.Я могу его снова зажечь, и иногда он горит пару дней, а иногда гаснет во время переворота … Узнать больше

Я получил свой счет за электроэнергию за январь, и он составил 707 долларов за почти 6000 кВтч электроэнергии, что примерно в 5 раз больше обычного месяца.Моя электрическая компания 1-я поменяла мой счетчик, но потом сказала … Узнать больше

Площадь, которую я хотел бы охладить, меньше 200 кв.футов — все ли они выходят в окно — что мне искать и что такое надежный бренд?

Справочник по низкому давлению воды для вашего бойлера

Эту проблему можно легко определить самостоятельно и легко устранить, в большинстве случаев просто добавив воды в систему центрального отопления, что обычно называется доливкой.При падении давления котел переходит в аварийный режим, чтобы защитить себя от возможных повреждений при малой воде.

Чтобы долить воду в бойлер, достаточно просто долить воду через заправочный контур. Обычно это делается путем открытия 1 или 2 клапанов для выпуска воды в систему центрального отопления для заполнения радиаторов. Это может быть встроенный на заводе заправочный контур, подключенный к котлу, или заправочный контур, устанавливаемый на вторичном рынке, который в большинстве случаев устанавливается непосредственно под котлом.Вот изображение послепродажного заправочного контура.

Как видно из рисунка, необходимо открыть 2 черные ручки, чтобы добавить воду в систему центрального отопления. Делайте это медленно, так как указатель уровня воды может подниматься очень быстро, и в результате в системе может оказаться слишком много воды. Вода также со временем естественным образом рассеивается в системе, и ее необходимо доливать, как правило, в период от 6 до 12 месяцев, но может быть и дольше.

После этого вы должны удалить воздух из радиаторов, чтобы выпустить воздух и дать возможность всему радиатору нагреться.

Как только это будет сделано, первое, на что нужно обратить внимание, — это стрелка манометра на вашем бойлере, она покажет, какое давление имеется в вашей системе центрального отопления. Если на вашем котле нет манометра, это может отображаться на цифровой панели управления на передней панели котла. В идеале показание давления должно быть между 1 и 1,5 барами, единицей измерения давления.

Низкое давление воды может возникать естественным образом со временем или может быть результатом утечки в трубопроводах центральной системы и радиаторах, или это может быть неисправность котла.Пожалуйста, ознакомьтесь с нашими будущими публикациями для получения информации по этим вопросам.

Ваша цифровая панель управления может отображать код ошибки, если вы не знаете, что это означает, см. Список наиболее распространенных ошибок и их значений ниже:

(F1) — Ideal
(E118) — New Baxi / Main & potterton
(E119) — более старые модели Baxi / Main Potterton
(F37) Ferroli
(ER04) — Biasi
(0,0) — Intergas
(F22) — Vaillant
(A281) или (EA338) — Worcester Bosch
(F22) — Glow Worm
(1P4) и (108) — Atag
(37) — Johnson Starley
(10) — Alpha
(e302) Navien
(108) — Ariston
(21) — Saunier Duval
(E08), ( 08E), (F83) и (28) — Ravenheat
(Al02) — Sime
(AL40), (AL41) и (A04) — Vokera

Если ваш котел не показывает никаких кодов ошибок, это не означает, что это хорошо, так как не все комбинированные котлы показывают код ошибки, некоторые из них используют систему мигающих огней, чтобы вывести код ошибки.Если вы не уверены, лучше всего позвонить нам, чтобы мы могли помочь.

Общие причины / проверки низкого давления воды.
Котел со временем естественным образом теряет давление из-за постоянного нагрева и охлаждения воды. В этом случае вам не нужно пополнять систему чаще, чем каждые 6-12 месяцев, а иногда и дольше.
У вас течь в системе центрального отопления. Чаще всего нужно смотреть на радиаторы, проверяя клапаны в нижней части радиаторов, а также выпускные клапаны и крышки в верхней части радиаторов.Обычно обращают внимание на пятно оранжевого / ржавого цвета вокруг клапанов.
Если у вас есть доступ, осмотрите все трубопроводы, внимательно осмотрев вокруг и под котлом.
Проверить под самим котлом.
Проверьте потолки, вы можете увидеть влажное пятно, указывающее на утечку из трубопровода или клапан, через который вода стекает по трубе.

Если вы устали от этих проблем, возможно, в вашем бойлере есть внутренняя утечка. В большинстве случаев это будет причиной неисправного расширительного бака.Это сосуд, который работает, принимая расширение воды при нагревании. Если он неисправен, воде негде расширяться, поэтому давление будет расти, и когда оно достигнет 3 бар на вашем циферблате, сработает клапан давления и откажет воду за пределы вашего дома. Вы обычно видите эту трубу на внешней стене, где установлен ваш котел.

***** Fun Pub Quiz Fact ***** Вода увеличивается в размере примерно на 4% при нагревании до 100 градусов по Цельсию.

Если у вас есть какие-либо вопросы или вы все еще не уверены, как проверить или исправить низкое давление воды, позвоните нам, и мы будем более чем рады помочь вам решить проблему.

Коды неисправностей котла Viessmann — Boilerhut

10 Регулируется так, как если бы наружная температура была 0 ° C. Короткое замыкание датчика наружной температуры Проверить датчик наружной температуры.
18 Регулируется так, как если бы наружная температура была 0 ° C. Обрыв провода датчика наружной температуры Проверить датчик наружной температуры.
19 Регулируется так, как если бы наружная температура была 0 ° C. Обрыв связи, датчик наружной температуры RF Проверить беспроводное соединение. Установите датчик наружной температуры RF рядом с котлом.
Забудьте датчик наружной температуры, затем снова выполните сопряжение. Замените датчик наружной температуры RF.
20 Регулирует без датчика температуры подачи (гидравлический разделитель). Короткое замыкание, датчик температуры подачи системы Проверить датчик гидравлического разделителя.
21 Режим управления
Неисправность дисплея в энергетической кабине
Датчик вне допустимого диапазона Проверить датчики на емкостном водонагревателе и коллекторах.
22 Режим управления
Неисправность дисплея в энергетической кабине
Датчик вне допустимого диапазона Проверить датчики на емкостном водонагревателе и коллекторах.
23 Режим управления
Неисправность дисплея в энергетической кабине
Неправильный ввод в эксплуатацию Определите расход солнечного контура и введите установленное значение.
24 Режим управления
Неисправность дисплея в энергетической кабине
Циркуляционный насос ГВС отключен Проверьте настройку параметра 39 (группа «Общие»).При необходимости проведите тест привода.
25 Режим управления
Неисправность дисплея в энергетической кабине
Перекачивающий насос не работает Проверьте настройку параметра 20 (группа «Солнечные батареи»). При необходимости проведите тест привода.
26 Режим управления
Неисправность дисплея в энергетической кабине
Циркуляционный насос ГВС и перекачивающий насос не работают Проверьте настройки параметра 39 (группа «Общие») и параметра 20 (группа «Солнечные батареи»).При необходимости проведите тест привода.
27 Режим управления
Неисправность дисплея в энергетической кабине
Неправильный ввод в эксплуатацию Определите расход солнечного контура и введите установленное значение.
28 Регулирует без датчика температуры подачи (гидравлический разделитель). Обрыв провода, датчик температуры подачи системы Проверить датчик гидравлического разделителя
Если датчик гидравлического коллектора не подключен, установите параметр 52: 0.
2A Режим управления
Неисправность дисплея в энергетической кабине
Поток и обратка солнечного контура поменялись местами. Проверить подающую и обратную линии солнечного контура, при необходимости поменять местами.
30 Горелка заблокирована Короткое замыкание датчика температуры котловой воды Проверить датчик температуры котловой воды.
38 Горелка заблокирована Обрыв провода, датчик температуры котловой воды Проверить датчик температуры котловой воды.
40 Смеситель закрывается. Короткое замыкание, датчик температуры подающей, отопительный контур 2 (со смесителем) Проверить датчик температуры подающей.
44 Смеситель закрывается. Короткое замыкание, датчик температуры подачи, отопительный контур 3 (со смесителем) Проверить датчик температуры подачи.
48 Смеситель закрывается. Обрыв провода датчика температуры подачи, отопительный контур 2 (со смесителем) Проверить датчик температуры подачи.
49 Смеситель закрывается. Неправильное назначение удлинителя смесителя, отопительный контур 2 Проверить и отрегулировать поворотный переключатель S1.
4C Смеситель закрывается. Обрыв провода, датчик температуры подающей, отопительный контур 3 (со смесителем) Проверить датчик температуры подающей.
4D Смеситель закрывается. Неправильное назначение удлинителя смесителя, отопительный контур 3 Проверить и отрегулировать поворотный переключатель S1.
50 Нет нагрева ГВС бойлером Короткое замыкание, датчик температуры емкостного водонагревателя или датчик комфорта Проверить датчик температуры емкостного водонагревателя или датчик комфорта.
51 Нет нагрева ГВС котлом Короткое замыкание, датчик температуры на выходе Проверить датчик температуры на выходе.
58 Нет нагрева воды в бойлере Обрыв провода, датчик температуры емкостного водонагревателя или датчик комфорта Проверить датчик температуры емкостного водонагревателя или датчик комфорта.
59 Нет нагрева ГВС котлом Обрыв провода, датчик температуры на выходе Проверить датчик температуры на выходе.
90 Режим управления Короткое замыкание, датчик температуры Проверить датчик на модуле управления солнечной батареей.
91 Режим управления Короткое замыкание, датчик температуры Проверить датчик на модуле управления солнечной батареей.
92 Нет нагрева ГВС солнечными батареями Короткое замыкание, датчик температуры коллектора Проверьте датчик температуры на модуле управления солнечной батареей или датчик на Vitosolic.
93 Режим управления Короткое замыкание датчика температуры обратной линии коллектора Проверить датчик температуры на клемме S3 на Vitosolic 100.
94 Нет нагрева ГВС солнечными батареями Короткое замыкание датчика температуры емкостного водонагревателя Проверьте датчик температуры на модуле управления солнечной батареей или датчик на Vitosolic.
95 Горелка заблокирована Превышен предел CO Опасно
Повышенная концентрация окиси углерода может вызвать потенциально смертельное отравление окиси углерода.Соблюдайте инструкции по технике безопасности, приведенные в начале этого руководства.
Определите причину повышенного уровня CO. Устраните неисправность.
Press Test на ограничителе CO. Будильник выключен.
Горелка запускается снова, когда уровень CO ниже предельного значения CO.
96 Горелка заблокирована Неисправность датчика ограничителя CO Заменить ограничитель CO.
Если система должна временно работать без ограничителя CO, установите параметр 49: 0.
98 Режим управления Обрыв провода, датчик температуры Проверить датчик на модуле управления солнечной батареей.
99 Режим управления Обрыв провода, датчик температуры Проверить датчик на модуле управления солнечной батареей.
9A Нет солнечного нагрева горячей воды Обрыв провода, датчик температуры коллектора Проверьте датчик температуры на модуле управления солнечной батареей или датчик на Vitosolic.
9B Режим управления Обрыв провода, датчик температуры обратной линии коллектора Проверьте датчик температуры на клемме S3 на Vitosolic 100.
9C Нет солнечного нагрева горячей воды Обрыв провода, датчик температуры емкостного водонагревателя Проверьте датчик температуры на модуле управления солнечной батареей или датчик на Vitosolic.
9E Режим управления Нет расхода в солнечном контуре, или слишком низкий расход, или сработал ограничитель температуры. Проверить насос контура солнечного коллектора и контур солнечного коллектора. Подтвердите сообщение об ошибке.
9F Режим управления Неисправность модуля управления гелиоустановкой или Vitosolic Замените модуль управления гелиоустановкой или Vitosolic.
A3 Горелка заблокирована Неправильно установлен датчик температуры дымовых газов Правильно установите датчик температуры дымовых газов.
A7 Режим управления согласно состоянию при поставке Неисправен блок программирования Заменить блок управления.
A8 Горелка заблокирована. Программа удаления воздуха запускается автоматически. Воздух во внутреннем циркуляционном насосе или минимальный расход не достигнут Удалите воздух из системы, если сообщение об ошибке не исчезнет.
A9 Если подключен отопительный контур со смесителем, горелка работает с меньшей тепловой мощностью.
Если подключен только один отопительный контур без смесителя, горелка блокируется.
Внутренний циркуляционный насос заблокирован. Проверить циркуляционный насос.
B0 Горелка заблокирована Короткое замыкание датчика температуры дымовых газов Проверить датчик температуры дымовых газов.
B1 Режим управления согласно состоянию при поставке Ошибка связи, блок управления Проверить соединения; при необходимости замените пульт управления.
B5 Режим управления согласно состоянию при поставке Внутренняя неисправность Замените блок управления.
B7 Горелка заблокирована Ошибка кодовой карты котла Вставить кодовую карту котла или заменить, если она неисправна.
B8 Горелка заблокирована Обрыв провода, датчик температуры дымовых газов Проверить датчик температуры дымовых газов.
BA Смеситель регулирует температуру подачи 20 ° C. Ошибка связи, комплект расширения для отопительного контура 2 (со смесителем) Проверить соединения и назначение комплекта расширения.
BB Смеситель регулирует температуру подачи 20 ° C. Ошибка связи, комплект расширения для отопительного контура 3 (со смесителем) Проверить соединения и назначение комплекта расширения.
BC Режим управления без дистанционного управления Ошибка связи, дистанционное управление Vitotrol, отопительный контур 1 (без смесителя) Проверьте соединения, кабель, параметр «A0» в группе «Отопительный контур» и настройки дистанционного управления .
Для беспроводных пультов дистанционного управления: проверьте подключение, поместите пульт рядом с котлом.
BD Режим управления без дистанционного управления Ошибка связи, дистанционное управление Vitotrol, отопительный контур 2 (со смесителем) Проверить соединения, кабель, параметр «A0» в группе «Отопительный контур» и настройки дистанционного управления .
Для беспроводных пультов дистанционного управления: проверьте подключение, поместите пульт рядом с котлом.
BE Режим управления без дистанционного управления Ошибка связи, дистанционное управление Vitotrol, отопительный контур 3 (со смесителем) Проверьте соединения, кабель, параметр «A0» в группе «Отопительный контур» и настройки дистанционного управления .
Для беспроводных пультов дистанционного управления: проверьте подключение, поместите пульт рядом с котлом.
BF Режим управления Неправильный модуль связи LON Замените модуль связи LON.
C1 Режим управления Ошибка связи, расширение EA1 Проверьте соединения.
C2 Режим управления Ошибка связи, модуль управления солнечной системой или Vitosolic Проверьте модуль управления солнечной системой или Vitosolic.
C3 Режим управления Ошибка связи, расширение AM1 Проверьте соединения.
C4 Режим управления Ошибка связи, расширение OpenTherm Проверьте расширение OpenTherm.
C5 Режим управления, макс. скорость насоса Ошибка связи, внутренний насос переменной скорости Проверьте настройку параметра «30» в группе
«Котел».
CD Режим управления Ошибка связи, Vitocom 100 (KM-BUS) Проверьте соединения, Vitocom 100 и параметр «95» в группе «Общие».
CF Режим управления Ошибка связи, модуль связи Замените модуль связи.
D3 Горелка в неисправном состоянии или заблокирована. Ошибка связи, вентиляторный блок Проверьте соединительный кабель с вентиляторным блоком.
Нажмите кнопку сброса R.
Если неисправность повторяется, замените вентиляторный блок.
D4 Режим управления
Горелка работает с ограниченным диапазоном модуляции.
В блоке вентилятора не обнаружен поток воздуха. Проверьте датчик массового расхода на блоке вентилятора. Проверить дымовую систему на наличие противодавления дымовых газов.
D5 Горелка в состоянии неисправности. Вентилятор заблокирован Нажмите кнопку сброса R.
Проверьте свободное движение крыльчатки. При необходимости замените вентиляторный блок.
D6 Режим управления Вход DE1 на расширении EA1 сообщает об ошибке. Устраните неисправность соответствующего устройства.
D7 Режим управления Вход DE2 на расширении EA1 сообщает об ошибке. Устраните неисправность соответствующего устройства.
D8 Режим управления Вход DE3 на расширении EA1 сообщает об ошибке. Устраните неисправность соответствующего устройства.
DA Режим управления без влияния помещения Короткое замыкание, датчик температуры помещения, контур отопления 1 (без смесителя) Проверить датчик температуры помещения, контур отопления 1.
Внешний датчик температуры помещения для Vitotrol 300 или встроенный датчик для Vitotrol 200/300
DB Режим регулирования без влияния помещения Короткое замыкание, датчик температуры помещения, отопительный контур 2 (со смесителем) Проверить датчик температуры помещения , контур отопления 2.
Внешний датчик температуры помещения для Vitotrol 300 или встроенный датчик для Vitotrol 200/300
DC Режим регулирования без влияния помещения Короткое замыкание, датчик температуры помещения, контур отопления 3 (со смесителем) Проверить датчик температуры помещения, контур отопления 3.
Внешний датчик температуры помещения для Vitotrol 300 или встроенный датчик для Vitotrol 200/300
DD Режим управления без влияния помещения Обрыв провода, датчик температуры помещения, контур отопления 1 (без смесителя) Проверить датчик температуры помещения , отопительный контур 1 и настройки дистанционного управления.
Внешний датчик температуры помещения для Vitotrol 300 или встроенный датчик для Vitotrol 200/300
DE Режим управления без влияния помещения Обрыв провода, датчик температуры помещения, отопительный контур 2 (со смесителем) Проверить датчик температуры помещения , отопительный контур 2 и настройки дистанционного управления.
Внешний датчик температуры помещения для Vitotrol 300 или встроенный датчик для Vitotrol 200/300
DF Режим управления без влияния помещения Обрыв провода, датчик температуры помещения, отопительный контур 3 (со смесителем) Проверить датчик температуры помещения , отопительный контур 3 и настройки дистанционного управления).
Внешний датчик температуры помещения для Vitotrol 300 или встроенный датчик для Vitotrol 200/300
E0 Режим управления Ошибка внешнего абонента LON Проверьте соединения и абоненты LON.
E2 Горелка в состоянии неисправности Нет калибровки из-за слишком низкой скорости потока Обеспечьте адекватную теплопередачу. Нажмите кнопку сброса R.
E3 Горелка в состоянии неисправности Слишком низкая теплопередача во время калибровки Сработал ограничитель температуры. Обеспечьте адекватную теплопередачу. Нажать кнопку сброса R.
E4 Горелка заблокирована Неисправность источника питания 24 В Заменить блок управления.
E5 Горелка заблокирована Неисправность усилителя пламени Заменить блок управления.
E8 Горелка в состоянии неисправности Ток ионизации вне допустимого диапазона Проверить подачу газа (реле давления и расхода газа), газовую рампу и соединительный кабель.
Проверить присвоение типа газа.
Проверить ионизационный электрод:
■ Расстояние до узла сетки горелки (см. Стр. 42)
■ Электрод загрязнен
Нажмите кнопку сброса R.
EB Горелка в состоянии неисправности Повторное пропадание пламени или отключение во время калибровки 1. Проверить систему на превышение температуры. Если присутствует неисправность F1 или F2, убедитесь, что имеется адекватная теплопередача.
Нажмите кнопку сброса R.
2. Проверьте систему на наличие конденсата.
Примечание
Во избежание повреждения водой снимите блок вентилятора перед снятием горелки.
Удалите защитный слой конденсата.
Нажмите кнопку сброса R.
3. Проверьте ионизационный электрод на загрязнение.
Проверьте зазор между ионизационным электродом и сеткой горелки (см. Стр. 42).
Нажмите кнопку сброса R.
4. Проверьте систему дымоудаления; при необходимости удалите рециркуляцию дымовых газов. Нажмите кнопку сброса R.
EC Горелка в состоянии неисправности Ошибка параметра во время калибровки Нажмите кнопку сброса R. или
Замените кодовую карту котла и нажмите кнопку сброса R.
ED Горелка в состоянии неисправности Внутренняя неисправность Заменить блок управления.
EE Горелка в состоянии неисправности Сигнал пламени при запуске горелки отсутствует или недостаточен. ■ Проверить подачу газа (реле давления и расхода газа).
■ Проверить газовую рампу.
■ Проверить систему на наличие конденсата.
Примечание
Во избежание повреждения водой снимите блок вентилятора перед снятием горелки.
■ Проверить ионизационный электрод и соединительный кабель.
Проверить розжиг:
■ Соединительные кабели к модулю розжига и электроду розжига
■ Зазор и загрязнение электрода розжига (см. Стр. 42).
Нажмите кнопку сброса R.
EF Горелка в состоянии неисправности Пламя пропадает сразу после того, как возникло (в течение времени безопасности). Проверить подачу газа (реле давления и расхода газа).
Проверить систему LAS на рециркуляцию дымовых газов.
Проверить ионизационный электрод (при необходимости заменить):
■ Расстояние до узла сетки горелки (см. Стр. 42)
■ Электрод загрязнен
Нажмите кнопку сброса R.
F0 Горелка заблокирована Внутренняя неисправность Замените блок управления .
F1 Горелка в состоянии неисправности Сработал ограничитель температуры дымовых газов. Проверить уровень заполнения системы отопления. Удалите воздух из системы.
Когда система дымохода остынет, нажмите кнопку сброса R.
F2 Горелка в состоянии неисправности Сработал ограничитель температуры. Проверить уровень заполнения системы отопления. Проверить циркуляционный насос. Удалите воздух из системы. Проверить ограничитель температуры и соединительные кабели.
Нажмите кнопку сброса R.
F3 Горелка в состоянии неисправности Сигнал пламени уже присутствует при запуске горелки. Проверить ионизационный электрод и соединительный кабель.
Проверить систему на наличие конденсата.
Примечание
Во избежание повреждения водой снимите блок вентилятора перед снятием горелки.
Нажмите кнопку сброса R.
F8 Горелка в состоянии неисправности Топливный или регулирующий клапан не закрывается. Проверить газовую рампу, при необходимости заменить.
Нажмите кнопку сброса R.
F9 Горелка в состоянии неисправности Слишком низкая скорость вентилятора Проверить вентилятор, соединительные кабели вентилятора и источник питания вентилятора.
Нажмите кнопку сброса R.
FA Горелка в состоянии неисправности Состояние холостого хода вентилятора или заданная скорость не достигнута Проверить вентилятор, проверить соединительные кабели к вентилятору.
Нажать кнопку сброса R.
FC Горелка в состоянии неисправности Неисправен вентиляторный блок. Проверить вентиляторный блок, при необходимости заменить. Нажать кнопку сброса R.
Fd Горелка в состоянии неисправности и отображается дополнительная неисправность B7. Кодовая карта котла отсутствует. Вставьте кодовую карту котла. Нажать кнопку сброса R.
Заменить блок управления, если неисправность сохраняется.
Fd Горелка в неисправном состоянии Неисправность блока управления горелкой Проверить электрод розжига, электрод ионизации и соединительные кабели.Убедитесь, что рядом с устройством существует поле сильных помех (ЭМС).
Нажмите кнопку сброса R.
Если неисправность возникает спорадически, замените кодовую карту.
Замените блок управления, если неисправность не устраняется.
FE Горелка заблокирована или в состоянии неисправности Кодовая карта котла или основная плата неисправны, или неправильная кодовая карта котла Нажмите кнопку сброса R. Если неисправность сохраняется, проверьте кодовую карту котла и замените кодировку котла карту или блок управления, если необходимо.
FF Горелка заблокирована или в состоянии неисправности Внутренняя неисправность или кнопка сброса R заблокирована. Перезапустите прибор. Замените блок управления, если прибор не запускается.

Navien напоминает о моделях безбаквальных водонагревателей

Безбаковые водонагреватели могут многое предложить в виде экологически безопасного механизма для подачи ровно столько горячей воды, сколько вам нужно, и тогда, когда она вам нужна. Если вы ищете новый водонагреватель, возможно, вам подойдет безрезервуарный водонагреватель, а опытный водонагреватель St.Облачный сантехник поможет вам изучить возможные варианты и подобрать водонагреватель, который подойдет вашему дому или офису.

Однако недавно были отозваны несколько безрезервуарных водонагревателей Navien. Затронутые модели были оснащены комплектом, переводящим установку с природного газа на пропон, что создает риск выброса окиси углерода. Если вы приобрели водонагреватель Navien во второй половине 2018 года, обратите особое внимание, потому что этот отзыв может повлиять на вас.

The Navien Recall

Единственные модели, затронутые отзывом Navien, — это конденсационные безбаквальные водонагреватели и комбинированные котлы, которые были переведены с работы на природном газе на пропан.Все отозванные устройства были изготовлены в период с 9 июля 2018 г. по 14 октября 2018 г. Серийные номера нагревателей, которые прикреплены на этикетке сбоку каждой машины (и на упаковке каждой машины), включают дату выпуска производство:

  • Первые две цифры серийного номера обозначают год выпуска.
  • Третья цифра серийного номера представляет месяц изготовления (X используется для октября).
  • Четвертая и пятая цифры представляют день изготовления.

Например, серийный номер, начинающийся с 18709, был изготовлен 9 июля 2018 г.

Номера моделей

Отзыв конкретно касается опасного избытка окиси углерода, который создается в процессе конверсии, и затрагиваются три модели Navian:

  1. Navien Комбинированный конденсационный котел: модель NCB-180E; Код UPC 884954966083
  2. Конденсационный водонагреватель Navien без бака; Модель НПЭ-180С; Код UPC 884954974194
  3. Конденсационный водонагреватель Navien без бака; Модель НПЭ-180А; Код UPC 884954974101

Средство

Отзыв был отправлен 20 декабря 2018 г. (отзыв номер 19-057), и в общей сложности он затрагивает около 3400 единиц.Средство правовой защиты, как определено Комиссией по безопасности потребительских товаров США (CPSC), заключается в немедленном прекращении использования любой из этих моделей и обращении в Navien для бесплатной замены неисправного компонента (комплекта для переоборудования). Если отключить горячую воду, пока вы ждете ремонта устройства, это нереально, однако вам рекомендуется убедиться, что у вас есть работающий детектор угарного газа вне каждой спальни в вашем доме.

Вы можете связаться с Navien одним из нескольких способов:

  • Navien можно связаться по телефону 800-244-8202 (с 8:00 до 17:00 по тихоокеанскому стандартному времени).
  • С
  • Navien можно связаться по электронной почте по адресу [email protected]
  • Дополнительную информацию об отзыве можно найти на странице https://www.navieninc.com/news.

Обратитесь к опытному сантехнику в Сент-Клу

Если вас затронул этот отзыв, в ваших интересах как можно скорее проконсультироваться с квалифицированным сантехником из Сент-Клауда. Авторитетная сантехническая и отопительная компания позаботится обо всем за вас и обеспечит безопасную и эффективную установку заменяющего комплекта для переоборудования.

Подробнее о бесконтактных водонагревателях

В отличие от традиционных водонагревателей, которые хранят горячую воду в большом резервуаре, водонагреватели без резервуара не используют резервуар и вместо этого мгновенно нагревают воду, которая течет через них. Таким образом, безбаковые обогреватели не тратят впустую энергию, нагревающую воду, которую вы не используете. Когда вы используете горячую воду (для любых целей), ваш безрезервуарный водонагреватель немедленно включается и начинает нагревать воду, которая проходит через него. Кроме того, безрезервуарные водонагреватели очень компактны и могут сэкономить деньги на счетах за коммунальные услуги в долгосрочной перспективе — хотя их покупная цена обычно выше, чем у традиционных моделей.

Подходит ли вам безбаковый водонагреватель?

Неважно, повлиял ли на вас отзыв Navien или вы просто хотите узнать больше о безрезервуарных водонагревателях, и если он вам подходит, профессиональный сантехник из Сент-Клауда может помочь. Бесконтактные водонагреватели могут многое предложить, поэтому, если вы думаете о замене водонагревателя, поговорите с сантехником из Сент-Клауда сегодня же.

Проконсультируйтесь сегодня с опытным водопроводчиком из Сент-Клауда по поводу ваших потребностей в водонагревателе

Преданные своему делу профессионалы в области сантехники из района Сантехника, отопление, кондиционирование и электричество в Санкт-Петербурге.У Cloud есть опыт, навыки и знания, которые помогут вам найти водонагреватель, соответствующий вашим потребностям. Мы предоставляем качественные сантехнические и отопительные услуги жителям и предприятиям Сент-Клауда более 60 лет, и мы здесь для вас. Недостаточное (или полное отсутствие) горячего водоснабжения — это не то, что вы можете терпеть надолго, и поэтому мы доступны 24 часа в сутки и 7 дней в неделю. Чтобы записаться на прием, свяжитесь с нами или позвоните нам сегодня по телефону 800-570-4328.

Navien Бесконтактный водонагреватель. Руководства

Бесконтактный водонагреватель. Руководства по эксплуатации могут быть сложными.В Hoffmann Brothers наши подрядчики Navien готовы помочь определить технический язык популярных руководств по водонагревателям Navien и разбить их на простые для понимания термины, выделив наиболее важные элементы для ваших продуктов Navien. Наша цель — выяснить, когда можно рекомендовать обслуживание, ремонт или замену вашего безрезервуарного водонагревателя Navien.

Загрузите руководства Navien Tankless Water Heaters

Для получения наиболее точных инструкций и поиска и устранения неисправностей, мы предлагаем вам прокрутить ниже любое из этих руководств по водонагревателям Navien для популярной серии NPE-Standard (серия S) NPE-Advanced Series ( Серия).Производители Hoffmann Brothers и Navien рекомендуют хранить цифровую или распечатанную копию необходимого руководства рядом с водонагревателем для личной справки при необходимости технического обслуживания или ремонта.

Navien Tankless NPE Manuals

Из серии исключительных конденсационных водонагревателей без резервуаров Navien щелкните любую ссылку ниже. Обратите внимание: существуют отдельные руководства по эксплуатации и установке водонагревателя Navien.

Руководства по эксплуатации: Navien Standard Series

Руководства по эксплуатации: Navien Advanced Series

Руководства по установке: Navien Standard Series

Руководства по установке: Navien Advanced Series

Navien Remote Control Manual

Navien

Руководство 240A охватывает всю серию NPE

Руководства по эксплуатации, приведенные выше, относятся ко всем конденсационным водонагревателям серий Navien NPE-A и NPE-S.Таким образом, вы найдете одинаковую информацию независимо от того, ищете ли вы руководство для Navien 240A, руководство для Navien NPE-240S, руководство для Navien NPE-180A или подобное. Только одно руководство по эксплуатации водонагревателя Navien для всех агрегатов NPE-A и NPE-S. Наша команда может помочь, объяснить и запланировать обслуживание для любого из следующего для вашего блока горячей воды Navien:

Важная информация по технике безопасности о вашем продукте Navien

Как работает установка вашего водонагревателя Navien

  • Выбор правильной установки Расположение и монтаж на стене
  • Подключение газа, воды, слива конденсата, вентиляции и питания
  • Как установить каскадную систему
  • Как установить общую систему вентиляции

Важная информация о водонагревателях Navien

  • A Описание водонагревателя Navien
  • Знакомство с частями водонагревателя
  • Знакомство с передней панелью

Работа водонагревателя Navien

  • Как включить или выключить водонагреватель
  • Как отрегулировать температуру воды
  • Как просмотреть основную информацию
  • Как сбросить водонагреватель

> Техническое обслуживание водонагревателя Navien

  • Как очистить водонагреватель
  • Как слить воду из водонагревателя
  • Как промыть теплообменник
  • Как очистить Фильтр на входе воды и фильтр на входе рециркуляции
  • Как очистить фильтр на входе воздуха
  • Как защитить водонагреватель от замерзания

Устранение неисправностей водонагревателя Navien

  • Решения основных проблем
  • Выявить и понять ошибку Коды

Экспертная установка, ремонт и обслуживание ваших систем Navien

Если вы готовы к замене продукта Navien, или у вас возникла проблема или возникла ошибка кода, наши подрядчики по безрезервуару для воды в Сент-Луисе из Hoffmann Brothers могут ответить Ваши вопросы и график обслуживания вашего безрезервуарного водонагревателя Navien.Более 40 лет мы обслуживаем население штата Миссури и продолжаем предоставлять лицензированные и сертифицированные услуги по установке, ремонту и техническому обслуживанию безбаквальных водонагревателей Navien от наших опытных подрядчиков.

Чтобы начать работу с системным обслуживанием Navien, позвоните Hoffmann Brothers сегодня по телефону 314-664-3011 .

ЗАПИСАТЬСЯ НА УСЛУГУ ИЛИ СДЕЛАТЬ СТАВКУ СЕЙЧАС!

Связаться с Hoffmann Brothers

Почему в котле возникает электрический разряд. Ошибки котлов навиен и их установка

Ошибка 02

Небольшой объем воды в системе отопления или обрыв цепи датчика расхода (модели Navien Ace)

Откройте кран подпитки и заполните систему отопления водой до рабочего давления 1.22–1,51 бар. Выполните проверку давления, следя за показаниями манометра.

Наличие воздуха в системе. Удалите воздух из системы отопления. Запустить котел в тестовом режиме на 1-2 часа, на что на DIP-переключателе установить первый переключатель в положение «Вкл» и перезапустить котел. Откройте все запорные и распределительные клапаны в системе, которые препятствуют необходимой циркуляции воды.

Циркуляционный насос не может достичь требуемой скорости. Проверить показания питающего напряжения в сети.Оно должно быть равным 220 В. При понижении или повышении напряжения в сети требуется подключение котла к электричеству. сеть через стабилизатор трансформатора. Проверить сопротивление обмотки статора эл. обрыв или короткое замыкание электродвигателя насоса. Если насос неисправен, замените его.

Циркуляционный насос в нормальном рабочем режиме, недостаточное давление. Проверить рабочее колесо насоса на предмет механических дефектов и повреждений. Если насос неисправен, замените его.

Насос не вращается, хотя подача на него нормальная.Проверить электрические части насоса. Проверить насос на предмет заклинивания. Выкрутите заглушку на конце корпуса насоса и с помощью шлицевой отвертки проверните вал ротора двигателя насоса два-три раза. Если насос неисправен, замените его.

Циркуляционный насос обесточен. Неисправная плата управления. Перезапускаем котел Навьен. Если неисправность повторится снова, замена платы.

Звоните в цепь «Датчик потока — Блок управления» на обрыв. При обнаружении неисправности замените датчик потока.В расходомере может зависнуть подвижный исполнительный механизм с магнитом (флажок). Разберите и очистите датчик в воздуховоде. Довольно часто случается, что не сильно ударить по датчику воздуховода.

Фильтр (фильтр) системы OB загрязнен. Очистите фильтр (ы) и перезапустите котел. В качестве теплоносителя используется антифриз. В котлах Навьен использование антифриза запрещено.

Ошибка 03

Нет сигнала пламени или обрыв цепи датчика пламени

Проверьте давление газа на входе перед газовым клапаном.Давление газа должно составлять от 10–25 мбар для природного газа до 28–37 мбар для сжиженного нефтяного газа.

Убедитесь, что установлен Макс. и Мин. Рекомендуемые номинальные значения давления газа на форсунках. При необходимости отрегулируйте котел по давлению. Убедитесь, что ионизационный электрод находится в зоне пламени.

Газ не попадает в горелку. Подача газа заблокирована или неисправен газовый клапан (газовый клапан). Кольцо катушек газового клапана на газовом клапане на разрыв или межвитковую цепь. Сопротивление катушек двух запорных вентилей — 5.5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовый клапан.

Неисправен запальный трансформатор котла Навьен. Вызвать сам трансформатор и цепь Transformer — Control Unit на обрыв или короткое замыкание. Проверить выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В при условии, что первичное напряжение приложено в диапазоне 187–235 В. Сопротивление первичной обмотки составляет 1,4 кОм.Расстояние между электродами розжига должно быть 2-3 мм.

Керамический изолятор электродов зажигания и ионизации поврежден. Заменить электроды зажигания и ионизации. Обрыв цепи «Ионизационный электрод — Блок управления». Заменить электроды зажигания и ионизации вместе с соединительными проводами. При запуске котла накройте половину поперечного сечения входа фанкойла любым плоским подходящим предметом.

Ошибка 04

Ложное пламя или короткое замыкание цепи датчика пламени

При отсутствии горения принимается сигнал пламени.Короткое замыкание «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки).

Неисправность платы управления. Перезапустите котел; в случае повторного отказа замените плату управления.

Ошибка 05

Обрыв цепи датчика температуры теплоносителя

Неисправен полупроводниковый NTC датчик температуры теплоносителя. Проверить сопротивление датчика; при необходимости замените.

Нет переключения между контактами датчика температуры OB и разъемом блока управления.Отсоедините разъем датчика температуры OB от разъема на разъеме блока управления, а затем снова подключите их для нормального контакта.

Ошибка 06

Короткое замыкание в цепи датчика температуры отопительной воды

Неисправен OB датчика температуры полупроводникового NTC в котле Navien. Проверить сопротивление полупроводникового датчика; при необходимости замените.

Короткое замыкание в цепи «Датчик температуры OB — Блок управления». Прозвонить цепь на короткое замыкание; при необходимости замените датчик.

Ошибка 07

Обрыв цепи датчика температуры ГВС

Нет переключения между контактами датчика температуры ГВС и разъемом блока управления. Отсоедините разъем датчика температуры ГВС от разъема на разъеме блока управления, а затем снова подключите их для нормального контакта.

Ошибка 08

Короткое замыкание в цепи датчика температуры ГВС

Неисправен полупроводниковый датчик температуры ГВС NTC.Проверить сопротивление полупроводникового датчика; при необходимости замените.

Короткое замыкание в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на короткое замыкание; при необходимости замените датчик.

Ошибка 09

Неисправность вентилятора (только Navien Ace и Ace Coaxial)

Электропитание подается на двигатель вентилятора, но он не вращается. Неисправный мотор вентилятора. Проверить обмотку двигателя вентилятора на обрыв или короткое замыкание. Сопротивление обмотки электродвигателя вентилятора составляет примерно 23 Ом при t20 С.При необходимости замените вентиляторный блок.

Неисправность платы управления. Перезапустите котел; в случае повторного отказа замените плату управления.

Вентилятор работает, но не набирает номинальную скорость. Проверить напряжение питания двигателя вентилятора. Прозвонить обмотку двигателя вентилятора на предмет межвиткового замыкания, т.е. проверить сопротивление обмотки. При необходимости замените вентиляторный блок.

Проверить напряжение питания. Оно должно быть равным 220 В. При повышенном или пониженном напряжении питания котел рекомендуется подключать к сети через автотрансформаторный стабилизатор напряжения.

Неисправность в системе контроля фазного напряжения, т.е. неисправность в плате управления. Перезапустите котел; в случае повторного отказа замените плату управления.

Неисправен датчик регулирования фаз. Заменить блок вентилятора.

Ошибка 10

Неисправность системы дымоудаления (только Navien Ace и Ace Coaxial)

Повышенное сопротивление воздуха в системе дымоудаления. Проверить систему дымоудаления; при необходимости очистите его.

Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления.

Сильные порывы ветра, мешающие нормальному дымоудалению. При установке системы дымоудаления учитывать местную «розу ветров» и выводить дымоход в сторону, противоположную подветренной стороне дома.

Неисправность APS (система контроля давления воздуха). Проверьте, нет ли перегибов, перегибов и правильного подключения трубок от датчика APS к трубке Ventura в фанкойле.

Ошибка 13

Короткое замыкание в датчике протока отопительной воды (только модели Ace)

Звонить в цепь «Датчик воздуховода OV — Блок управления» на разрыв цепи; при необходимости замените датчик.В расходомере может зависнуть подвижный исполнительный механизм с магнитом (флажок). Разберите и очистите датчик в воздуховоде. Довольно часто случается, чтобы датчик в воздуховоде слегка ударялся.

Ошибка 15

Отказ или неисправность платы управления

Проверить все контактные соединения разъемов компонентов котла Navien с разъемами блока управления. Отсоедините разъемы компонентов котла от разъемов блока управления, а затем снова подключите их для нормального контакта.Перезапустите котел; в случае повторного отказа замените плату управления.

Неправильная установка DIP-переключателей на контроллере. Установите DIP-переключатели в правильное положение. Перезапустите котел; в случае повторного отказа замените плату управления.

На котле установлена ​​плата управления, модель и исполнение которой не соответствуют модели котла. Заменить плату управления.

Ошибка 16

Перегрев котла

Сработал датчик перегрева (аварийный термостат) и заблокировал работу котла.

В настенных котлах Navien Ace температура датчика перегрева: Выкл 98 С; На 83 С. Подождите, пока котел остынет, и перезапустите его.

Сам датчик перегрева неисправен или неисправен. Заменить датчик.

Обрыв цепи «Датчик перегрева — блок управления». Заменить датчик.

При запуске котла трехходовой клапан не переключился на контур ОВ, а остался в рабочем положении для контура приготовления ГВС с закрытыми кранами.Перезапустите котел; если он снова выйдет из строя, замените трехходовой клапан.

Ошибка 18

Датчик избыточного задымления (Navien Ace атмосферный)

Датчик контроля дыма NTC сработал и заблокировал работу котла. В настенных котлах Navien Ice (атмосферных) температура и время срабатывания датчика дымоудаления следующие: Navien Ace — 13A / 16A при 80 C за 100 сек, и при 85 C за 30 сек, Ace. — 20A / 24A при 80 C в течение 120 секунд и при 90 C в течение 30 секунд.Подождите, пока датчик остынет, и перезапустите котел.

Повышенное сопротивление воздуха в системе дымоудаления. Проверить систему дымоудаления; при необходимости очистите его. При установке системы дымоудаления учитывайте особенности ее конструкции и расположения. Установить систему дымоудаления таким образом, чтобы исключить появление обратной тяги и завихрения воздушных потоков.

Полупроводниковый датчик температуры дымоудаления NTC неисправен. Заменить датчик.

Ошибка 27

Обрыв или короткое замыкание в цепи датчика давления воздуха (только Ace Coaxial)

Позвоните в цепь «Датчик APS — блок управления» на обрыв или короткое замыкание.Если обнаружена неисправность цепи, замените датчик APS.

Неисправен или неправильно работает датчик Холла. Заменить датчик APS.

Нет переключения между контактами датчика APS и разъемом блока управления. Отсоедините разъем датчика APS от разъема на разъеме блока управления, а затем снова подключите их для нормального контакта.

Плата управления неисправна или работает неправильно. Перезапустите котел; в случае повторного отказа замените плату управления.

Газовый обогреватель сегодня популярен среди владельцев квартир и частных домов. Он функциональный, эффективный, а рабочие процессы полностью автоматизированы.

Обогреватели корейской компании Navien лидируют в этой серии. Компоненты и электроника производятся в Корее и Японии, что гарантирует их высокую надежность.

Газовый котел Навьен оснащен системой самодиагностики и защиты, что упрощает обслуживание и ремонт, а также повышает безопасность эксплуатации.В случае серьезной неисправности автоматика автоматически отключит котел или предупредит пользователя о возможных проблемах.

Особенности газовых котлов Navien

Двухконтурный газовый отопительный прибор Navien среди огромного количества конкурентов выделяется своей компактностью и привлекательным дизайном.

Даже при использовании некачественного газа при соблюдении требований и рекомендаций производителя газовый котел Navien порадует хозяина надежной и долгой работой сложного и дорогостоящего ремонта.

Газовый котел Навьен способен сохранять работоспособность при перепадах напряжения до 30%, падении давления газа и воды в подающих магистралях. Котлы Навьен, независимо от типа, оснащены системами, гарантирующими бесперебойную работу в различных условиях эксплуатации. Система защиты от замерзания не даст воде замерзнуть в холодное время года.

Система управления интуитивно понятна и настраивается дистанционно. В конструкции использованы стальные теплообменники, гарантирующие высокий КПД и длительный срок службы.

Датчик давления воздуха, используемый в контуре, обеспечивает полное сгорание топлива, что приводит к снижению затрат. Режим нагрева воды активируется одновременно с открытием крана горячей воды. Горелка включается автоматически, а при закрытии клапана система переходит в режим ожидания. Котел нагревает воду только для системы отопления. В режиме «Зима-лето» система автоматически переключается на ГВС или наоборот.


Котел Навьен имеет закрытую камеру сгорания.Коаксиальная система дымоудаления исключает попадание продуктов горения в жилые помещения.

Широкий диапазон настроек температуры, как комнатной, так и горячей воды, делает котел Navien конкурентоспособным даже среди представителей высоких ценовых категорий.

Разновидности и преимущества газовых котлов Navien

Компания Navien поставляет продукцию нескольких серий, которые различаются, прежде всего, способом установки:

  • Напольный. Этот тип чаще всего используется для установки в частных домах, так как требует отдельного помещения.Мощность агрегатов двух серий варьируется от 11 до 60 кВт.
  • Настенный. Такие используются повсеместно благодаря компактности, простоте конструкции и неприхотливости. Эти котлы представлены пятью сериями мощностью от 10 до 40 кВт.

Конструкция котлов Навьен мало чем отличается. Они двухконтурные с камерой сгорания закрытого типа (кроме серии АТМО). Единственное отличие — это комплектация с электроникой, в плане управления.

Преимущества оборудования следующие:

  • Датчик температуры в помещении и пульт дистанционного управления, в том числе на некоторых моделях с помощью смартфона.
  • Защита от перенапряжения за счет установки инновационного чипа SMPS.
  • Встроенная система защиты от замерзания.
  • Использование теплообменников из нержавеющей стали.

К недостаткам газового обогревателя, в том числе котла Навьен, можно отнести необходимость бесперебойного электроснабжения. Производитель рекомендует установить ИБП.

Эксплуатация, диагностика и ремонт

Рекомендуется установка, подключение и первый запуск в присутствии представителей газовой службы. Монтаж проводят сертифицированные специалисты. В противном случае ремонт может обойтись в копеечку.

Допускается проводить монтаж самостоятельно, но с тщательным соблюдением требований инструкции производителя. Важнейшая часть этой работы — правильный выбор и установка системы дымоудаления.

Работа с подогревателем подробно описана в инструкции. Изучение положений — основополагающий фактор бесперебойной работы устройства.

Несмотря на высочайшую надежность, как и любое другое сложное оборудование, котел Навьен время от времени требует ремонта. Рекомендуется обратиться в сервис.

Сервисные центры Navien предлагают широкий спектр услуг, в том числе работы следующих видов:

  • Диагностика с полной или частичной заменой агрегатов.
  • Ремонт агрегатов.
  • Монтаж и гарантийное обслуживание.
  • Очистка радиаторов и труб от накипи и других отложений специальными составами.
  • Замена расходников, прокладок и крепежа.

Некоторые «поломки» устраняются самостоятельно.

Для этого нужно правильно распознать причину неисправности и правильно оценить собственные знания и возможные последствия. В этом может помочь встроенная система диагностики.Устройство отображает коды — буквенно-цифровые значения, указывающие на конкретную неисправность.


Итак, код 01e означает, что оборудование перегрелось. Это может произойти из-за выхода из строя насоса или засорения трубопроводов. В этом случае проверьте состояние рабочего колеса насоса на целостность и заедание. Также проверяют сопротивление в катушке, то есть определяют, не было ли короткого замыкания. Рекомендуется определить, есть ли проветривание. В таком случае ремонт сводится к удалению воздуха из системы.

Код 03e сигнализирует о проблеме с зажиганием. Причин несколько. Это выход из строя датчика ионизации, отключение газа или обрыв цепи массы. Датчик пламени очищают от грязи иглой, а налет на электроде удаляют мелкой наждачной бумагой.

Коды около двух десятков. Кодовая таблица прилагается к инструкции. Если на экране нет кода, но слышен необычный шум, то это происходит из-за недостаточной пропускной способности трубы. Накипь образуется из-за некачественной охлаждающей жидкости.Его сливают и заменяют новым.

Еще они снижают температуру нагрева воды. Возможно, мощность котла чрезмерна для вашей системы. Рекомендуется очистить теплообменник. Если это не даст результатов, придется менять теплообменник.

Причины неудач — это вещи, которые проверяются в первую очередь самостоятельно. Например, очистите фильтр или оцените целостность проводки, открытие клапанов, наличие газа и воды в системе подачи и т. Д.


Замена агрегатов своими руками

Некоторые узлы и компоненты заменяются или очищаются независимо. Запасные части рекомендуется заказывать и покупать у дилеров Navien.

Для замены вентилятора, а он меняется только в сборе, необходимо:

  • Отсоединить газовую линию.
  • Снимите шланг между вентилятором и датчиком воздуха.
  • Отсоединить разъемы (два из них) связи с блоком управления.
  • Выверните винты (3 шт.) И вытащите вентилятор. Далее устанавливаем новый и возвращаем все в прежнее состояние в обратном порядке.

На видео показана промывка котла Навьен:

Если менять основной теплообменник, то делать это так:

  • Сначала снимите следующие узлы — трубку подачи газа, трансформатор розжига, вентилятор и датчик перегрева.
  • Затем отсоедините массу, открутите винты крепления и снимите камеру сгорания.
  • Затем откручиваем винты (8 шт.) Крепления и снимаем коллектор дымовых газов.
  • После этого откручиваем винты, удерживающие крышку камеры сгорания (9 шт.), И откручиваем винты, соединяющие теплообменник с корпусом камеры сгорания (6 шт.)
  • Снимите теплообменник и установите новый, выполнив действия в обратном порядке.

Если теплообменник очищен и повреждений нет, то используйте старый.Но обязательно проверьте целостность керамической пломбы. При необходимости поменяйте.

в контакте с

Сегодня не только жители загородных домов, но и владельцы недвижимости в крупных городах продолжают пользоваться автономной системой газового отопления. Это связано с положительными чертами современных устройств, простотой эксплуатации и простотой монтажа.

Среди огромного ассортимента такой продукции востребованы котлы марки Navien, но даже у таких устройств могут возникнуть сложности в работе, с какими кодами ошибок вам помогут.О них и пойдет речь ниже. Несмотря на то, что производитель дает довольно длительную гарантию, поломки все же возможны, в системе они иногда случаются. Но, как показывает практика, при правильном подходе их легко устранить.

Частые неисправности котла

Если при работе оборудования выдавалась ошибка «03», то котел Навьен необходимо попробовать вернуть в нормальный режим работы. Любая техника (это тоже можно отнести к тому, что описано в статье) рано или поздно выходит из строя.Это может быть связано с неправильной установкой или несоблюдением правил эксплуатации. Иногда поломка устройств приводит к некачественной охлаждающей жидкости.

Чтобы пользователь мог определить причину и принять правильное решение, производитель предусмотрел дисплей, на котором отображаются коды ошибок. Ниже вы найдете наиболее частые проблемы, которые могут возникнуть во время работы. Многие пользователи утверждают, что самая частая ошибка — «03». А вот котел Navien может выдавать другие коды. Например, обозначение «01E» указывает на перегрев оборудования.Номер меняется на «02», если уровень охлаждающей жидкости слишком низкий. Этот же код может указывать на обрыв цепи датчика расхода. Если все же на дисплее отображается ошибка «03», котел «Навьен» не получает сигнал о пламени. Число «04» указывает на то, что возникло сообщение о ложном пламени. В датчике температуры может возникнуть обрыв цепи, об этом свидетельствует ошибка «05».

В системе горячего водоснабжения тоже могут возникнуть определенные сложности, например, может быть нарушена цепь датчика, на это указывает ошибка «07».Иногда и у вентилятора возникают проблемы в работе, на это указывает ошибка «09», но если система дымоудаления вышла из строя, то вы увидите на дисплее цифру «10». Датчик прохода иногда сталкивается с проблемой короткого замыкания, в этом случае ошибка обозначается цифрой «13», но короткое замыкание или разрыв цепи датчика, указывающие на неправильное давление воздуха, будут обозначены цифрой «27». . Неисправности платы управления или неисправность всей системы могут обозначаться цифрой «15».

Подробнее об ошибке «03»


Если возникла проблема, которая выражается в том, что оборудование выдает ошибку «03», котел «Навьен» необходимо вернуть в нормальный режим работы. Если вы заметили, что на дисплее отображается «03», вы можете быть уверены, что устройство не получило сигнал пламени. К причинам этой неисправности можно отнести отсутствие подачи газа, а также поломку датчика ионизации. Иногда зажигания просто нет, либо был закрыт кран.В некоторых случаях заземление устройства неисправно.

Для решения этой проблемы необходимо прочистить засор. Если вы заметили на электроде серый налет, значит, от него нужно избавиться. Для этого воспользуйтесь мелкой наждачной бумагой, которой нужно очистить поверхность.

Рекомендации по устранению некоторых проблем с кодами основных ошибок


Если вы приобрели газовый котел «Навьен», ошибка «03» — не единственный код, который может выдавать дисплей.При появлении того или иного кода необходимо обратиться за помощью к специалистам. Они могут устранить неполадки или посоветовать потребителю. Однако некоторые владельцы пытаются самостоятельно выявить неисправность и привести технику в рабочее состояние.

Например, если произошла ошибка «01», то причиной можно считать уменьшение расхода или засорение системы отопления. Иногда на это указывает еще и выход из строя циркуляционного насоса. Чтобы самостоятельно разрешить ситуацию, необходимо проверить фильтр системы отопления на наличие воздуха.Самое простое решение — удалить воздух из пробок. Следующим шагом будет проверка исправности помпы и катушки на сопротивление. Иногда повреждается крыльчатка циркуляционного насоса.

Решение проблемы с ошибкой «02»


В довольно большом количестве домов сегодня можно встретить котел Navien. Ошибка «03» (как ее устранить, было сказано выше) встречается так же часто, как и ошибка «02». В этом случае из горячего крана может течь теплая вода, которая через несколько секунд переходит в холодную.На пульте дистанционного управления в это время температура может подняться до максимума, а затем резко упасть. При этом пользователи отмечают, что с системой отопления все в норме.

Причинами могут быть:

  • недостаток воды;
  • неисправность датчика прохода;
  • система проветривания;
  • невозможность набора номинальной скорости с помощью циркуляционного насоса.

Иногда просто закрывается распределительный клапан отопления. Чтобы решить эту проблему, следует отрегулировать давление, посмотреть на сопротивление змеевика и выпустить воздух из системы.В этой проблеме, как и в вышеизложенном, причиной может быть вышедшая из строя крыльчатка. Перед тем, как приступить к эксплуатации отопительного оборудования, необходимо изучить неисправности котла Навьен, ошибка «03» — не единственная проблема, возникающая при работе прибора.

Если вы заметили на дисплее обозначение «02», вы можете открыть распределительный клапан блока, а затем разобрать корпус датчика. Это снимет флажок. Специалисты говорят, что в этом случае проблема может возникнуть из-за скопления воздуха, что наиболее вероятно.Вода в контуре нагревается, но после попадания воздуха температура поднимается до критической, что выдает ошибку «02».

Решение проблемы с ошибкой «10»

Иногда котел Навьен выдает ошибку «03», но в некоторых случаях вы можете заметить, что отображается код «10». Это может произойти из-за неисправности вентилятора. Трубки могут быть повреждены или неправильно подключены. Они должны идти от фанкойла к датчику давления. Иногда засорение дымохода приводит к ошибке «10».Однако в некоторых случаях из-за сильных порывов ветра котел может срабатывать вышеупомянутую ошибку. Неисправности можно устранить заменой или ремонтом вентилятора. Дымоход следует прочистить, но сначала проверьте его. Трубки от датчика должны быть подключены правильно, важно избегать перегибов, если они есть.

Посторонние шумы без ошибок

Если вы тоже решили приобрести котел Navien, ошибка «03», причина которой была указана выше, может возникнуть у вас.Но иногда работа оборудования сопровождается посторонними шумами, что ненормально, но дисплей не выдает ошибок.

При включении горячей воды может быть слышно жужжание. Такая ситуация, правда, возникает довольно часто. Это связано с тем, что теплообменник забит, это следствие использования некачественного теплоносителя. Если вы столкнулись с такой ситуацией, то теплообменник необходимо заменить, но для начала хотя бы просто почистите его.

Ошибка «05»

Один из самых популярных на современном рынке — газовый котел «Навьен», неисправности (на это может указывать ошибка «03») можно устранить самостоятельно.Например, если на дисплее отображается «05», это может указывать на обрыв в цепи датчика температуры. Это указывает на плохой контакт между контроллером и датчиком. В этом же участке может произойти короткое замыкание.

Для решения проблемы потребителю необходимо проверить, есть ли сопротивление в цепи от датчика к контроллеру. При обнаружении неисправности можно заменить датчик. В качестве альтернативного решения используется метод, при котором необходимо отключить, а затем снова подключить разъемы датчика и контроллера.Иногда такой подход помогает.

Проблема с нехваткой горячей воды

Вы можете обнаружить, что бойлер не подает горячую воду. Греет на обогрев как надо, а на горячее водоснабжение не подает. Проблема в этом случае выражается в том, что ремонтировать или чистить не нужно, нужно просто заменить деталь. Эта проблема не редкость, ведь нормальный срок службы клапана составляет всего 4 года.

Вывод

При работе оборудования также может возникнуть ошибка «03» на котле Навьен.Что делать в этом случае, вы должны теперь знать, так как ознакомились с информацией, описанной выше. Но стоит признать, что эти устройства экономичны и надежны. При правильной эксплуатации трудности возникают редко. Но при необходимости их можно решить даже без привлечения специалистов сервиса.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
